MANUALE UTENTE AKR 902 EL IX WHIRLPOOL

I INSTALLAZIONE - ISTRUZIONI DI MONTAGGIO

La distanza minima fra la superficie di supporto dei recipienti sul disposito di cottura e la parte più bassa della cappa da cucina NON DEVE ESSERE inferiore a 50 cm in caso di cucine elettriche e a 65 cm in caso di cucine a gas o miste. Prima dell'installazione, inoltre, verificare le distance indicate nel manuale del piano cottura. L'installazione della cappa deve essere effettuata da un technician specializzato. Non collegare l'apparecchio alla rete elettrica sono ad installatione ultimata.

AVVERTENZA: Prodotto dal peso eccessivo, la movimentazione e installmente della cappa deve essere fattad almeno due o più personne.
AVVERTENZA: Verificare se il tubo di scarico e le fascette di fissaggio sono forniti a corredo. In caso contrario, vanno acquistati a parte.

Note di installatione ed uso: Prima di installare o utilizzare la cappa leggere attendamente questo manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

GR ERKATAZTAH-OAHIGTTOIOOETHES

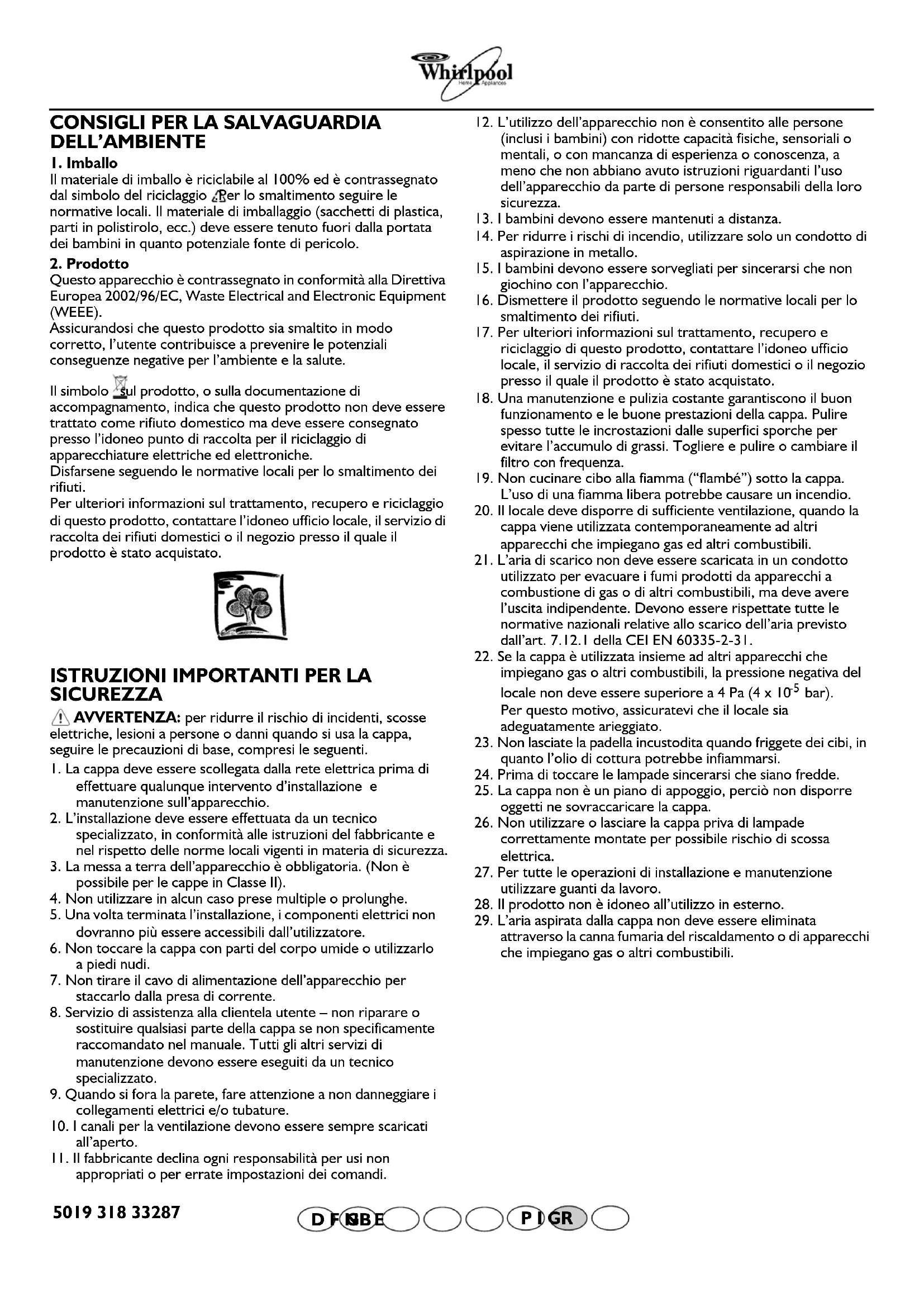

Il materiale di imballo è riciclabile al 100% ed è contrassegnato dal symbolo del ricericaggio per lo smaltimento seguire le normative locali. Il materiale di imballaggio (sacchetti di plastica, parti in polistiro, ecc.) delve essere tenuto fuori alla portata dei bambini in quanto potenziale fonte di pericolò.

2. Prodotto

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto, o sulla documentazione di accompagnamento, indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Disfarsene seguendo le normative locali per lo smaltimento dei rifuti.

Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

AVVERTENZA: per ridurre il rischio di incidenti, scosse elettriche, lesioni a persona o uomini quando si usa la cappa, seguire le precauzioni di base, compresi le seguenti.
I. La cappa deve essere scollegata alla rete elettrica prima di effettuare qualunque intervento d'installazione e manutenzione sull'apparecchio.
2. L'installazione deve essere effettuata da un tecnico specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza.
3. La messa a terra dell'apparecchio è obbligatoria. (Non è possibile per le cappe in Classe II).
4. Nonutilizzare in alcun caso presemultiple o prolonghe.
5. Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili dall'utilizzatore.
6. Non toccare la cappa con parti del corpo umide o utilizzarlo a piedi nudi.
7. Non tirare il cavo di alimentazione dell'apparecchio per stacco lalla presa di corrente.
8. Servizio di assistenza alla clientela utente - non ripareo o sostituire qualsiasi parte della cappa se non specificamente raccomandato nel manuale. Tutti gli altri servizi di manutenzione devono essere eseguiti da un technician specializzato.
9. Quando si fora la parete, fare attenzione a non danneggiare i collegamenti elettrici e/o tubature.
10. I canali per la ventilazione devono essere sempre scaricati all'aperto.
II. Il fabbricante declina ogni responsabilità per usi non appropriati o per errate impostazioni dei comandi.

1. L'utilizzo dell'apparecchio non è consentito alle persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza o conoscenza, a meno che non abbiano avuto istruzioni riguardanti l'uso dell'apparecchio da parte di persona responsabili della loro sicurezza.
2. I bambini devono essere mantenuti a distanza.
3. Per ridurre i rischi di incendio, utilizzato solo un condotto di aspirazione in metallo.
4. I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.
5. Dismettere il prodotto seguendo le normative locali per lo smaltimento dei rifiuti.
6. Per ulteriori informazioni sul trattamento, recupero e riscicaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
7. Una manutenzione e pulizia costante garantiscono il buon funzionamento e le buone prestazioni della cappa. Pulire spesso tutte le incrostazioni dalle superfici sporche per evitare l'accumulo di grassi. Togliere e pulire o cancellare il filtrro con frequenza.
8. Non cucinare cibo alla fiamma ("flambé") sotto la cappa. L'uso di una fiamma libera potrebbe causare un incendio
9. Il locale deve disponre di sufficiente ventilazione, quando la cappa viene utilizzata contemporaneamente ad altri apparecchi che impiegano gas ed altri combustibili.
10. L'aria di scarico non deve essere scaricata in un condotto utilizzato per evacuare i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma deve aver e l'uscita independente. Devono essere rispetto tutte le normative nazionali relative allo scarico dell'aria previsto dall'art. 7.12.1 della CEI EN 60335-2-31.
11. Se la cappa è utilizzata insieme ad altri appearecchi che impiegano gas o altri combustibili, la pressione negativa del locale non deve essere superiore a 4 Pa (4 x 10-5 bar). Per quello motivo, assicuratevi che il locale sia adeguamente arieggiato.
12. Non lasciate la padella incustodita quando friggete dei cibi, in quanto l'olio di cottura potrebbe inframmarsi.
13. Prima di toccare le lampade sincerarsi che siano frede.
14. La cappa non è un piano di appoggio, perché non disporre oggetti ne sovraccaricare la cappa.
15. Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
16. Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
17. Il prodotto non è idoneo all'utilizzo in esterno.
18. L'aria aspirata alla cappa non deve essere eliminata atraverso la canna fumaria del riscaldamento o di apparecchi che impiegano gas o altri combustibili.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina collegare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interruptore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

AVVERTENZA: prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente e NON sua rimasto schiacciato nell'alloggiamo della stessa in fase di installation. Si raccomanda di far eseguire l'opération da un technician specializzato.

Pulizia della cappa

AVVERTENZA! La mancata rimozione di oli/grassi (almeno I volta al mese) potrebbe essere causa d'incendio.

Usare un panno morbido con un detersivo neutro. Nonutilizzare mai sostenze abrasive ne alcohol.

Prima di usare la cappa

Perutilizzare al meglio la vostra cappa,vi invitiamo a leggere attendamente le istruzioni per l'uso e conservarle in caso di necessità.

Conservare il materiale di imballo (sacchetti di plastica, pezioni di polistirolo, etc.) fuori alla portata dei bambini, in quanto potenziale fonte di pericolo.

Verificare che la cappa non abbia subito danni durante il trasporto.

Dichiarazione di conformità

Questo prodotto è statoconceptito,costruito ed immedso sul mercato in conformità ai seguenti:

• obiettivi di sicurezza della Direttiva "Bassa Tensione" 2006/95/CE (che sostituisce la 73/23/CEE e successivi emendamenti)
• requisiti di protezione della Direttiva "EMC" 89/336/CEE modificata alla successiva direttiva 93/68/CEE.

Guida ricerca guasti

Se la cappa non funziona:

• La spina è insertita bene nella presa di corrente?
  C'ee un'interruzione di corrente?

Se la cappa non aspira a sufficienta:
- Avete scelto la velocità giusta?
- Bisognapulire o sostituire i filtri?
Leuscite dell'aria sono ostruite?

Se la lampadina non funziona:
- Bisogna sostituire la lampadina?
- La lampadina è stata montata correttamente?

SERVIZIO ASSISTENZA TECHNICA

Prima di contattare il Servizio Assistenza

I. Verificare se non è possibile eliminare da soli gli inconvenienti (vedere "Guida ricerca guasti").
2. Spegnere e riavviare l'apparecchio per accertarsi che l'inveniente sua stato ovviato.
3. Se il risultato è negativo, contattare il Servizio Assistenza.

Comunicare:

• il tipo di guasto,
• il modello del prodotto rilevabile sulla targhetta matricola posizionata all'interno della cappa visibile una volta tolti i filtriantigrasso,
• il vostro indirizzo completo,
• il vosto numero e preferso Telefonico,
• il numero Service (la cifra che si trova sotto la parola SERVICE, sulla targhetto matricola posta all'interno della cappa dietro il filtrato antigrasso).

Qualora si renda necessaria una riparazione, rivolgersi ad un Centro di Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

La mancata osservanza di queste istruzioni cui compensettere la sicurezza e la qualità del prodotto.

000000000000

Non collegare l'apparecchio alla rete elettrica fino ad installmente ultimata.

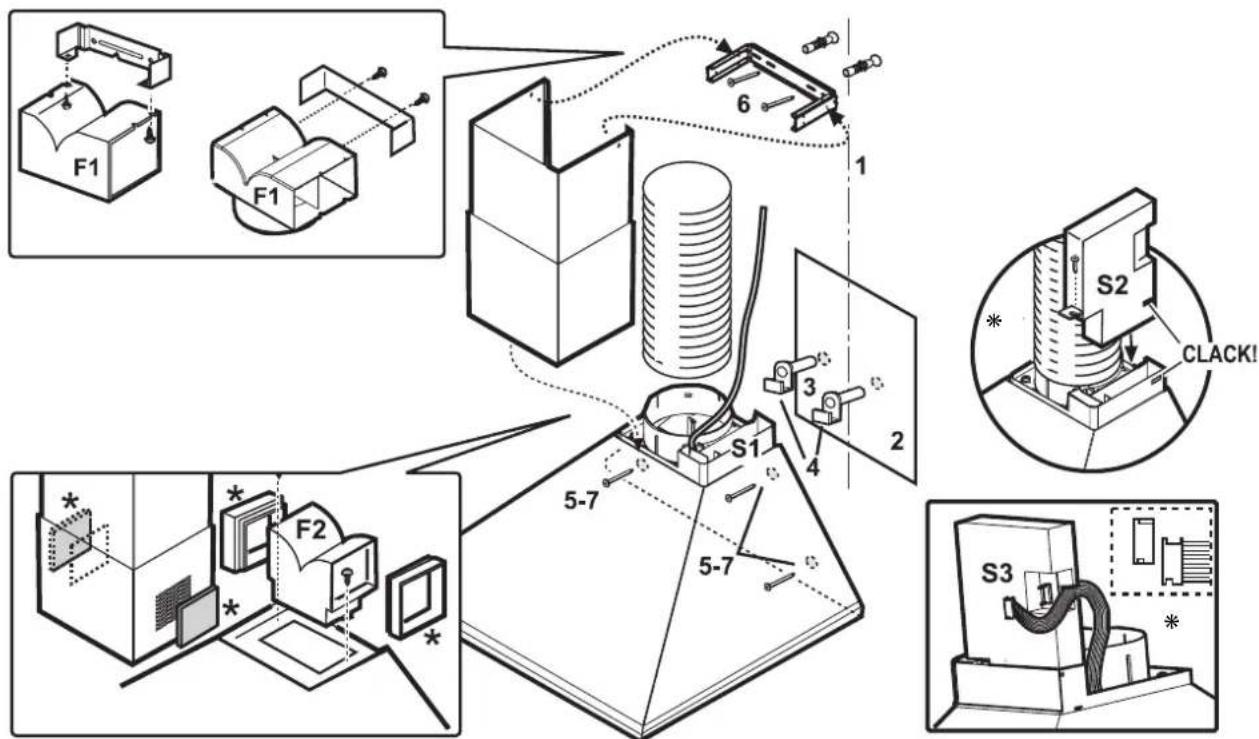

I. Marcare sul muro una linea di mezzeria dal piano di cottura al soffitto.
2. Tenendo conto delle distance dal piano di cottura sopra menzionate segnare con una matita la distance dal piano di cottura e posizionare la dima al muro sul segno.
3. Con la dima fornita, segnare i fori, forare e insere i tasselli per parete, fissare obligatoriamente 2 ganci (se forniti) o avvitare parzialmente 2 viti nei fori superiori.
4. Agganciare la cappa e regolarne la posizione, con le viti di regolazione sui ganci (se forniti).
1. Marcare sul muro una linea di mezzeria dal piano di cottura al soffitto.
2. Tenendo conto delle distance dal piano di cottura sobre menzionate segnare con una matita la distance dal piano di cottura e posizionare la dima al muro sul segno.
3. Con la dima fornita, segnare i fori, forare e insereire i tasselli per parete, fissare obbligatoriamente 2 ganci (se forniti) o avvitare parzialmente 2 viti nei fori superiori.
4. Agganciare la cappa e regolarne la posizione, con le viti di regolazione sui ganci (se forniti). Nota: la cappa DEVE essere fissata con altre 2 viti da insereire nei fori inferiori e (se previste) con 2 viti nei fori superiori.
5. Solo per alcuni modelli: segnare i fori inferiori (e superiori), togliere la cappa, forare, inserire i tasselli (avvitare parzialmente 2 viti nei fori superiori).
6. Fissare il supporto camino alla parete il più vicino possibile al soffitto. Per la versione filtrante, in questa fase, prevedere anche il fissaggio del deflettore FI con due viti se il camino ha le griglie in alto (per camino con griglie in basso vedi fase di installatione "7").
7. Riagganciare la cappa alla parete e fissare con le viti. Per la versione filtrante (camini con griglie in basso), il deflettore F2 va fissato al posting dell'anello di unione (modello con fissaggio a 2 viti) o incastrato sull'anello di unione (modello con 2 incastri posteriori e una vite di fissaggio anteriore).

Versione Aspirante: i vapori vengono aspirati ed inviati all'esterno tramite un tubo di scarico che viene fissato all'anello di unione posizionato sulla parte superiore della cappa.

Importante: Se la cappa e provvista di filtering carbone montato, quellouve essere tolto.

Versione Filtrante: l'aria viene filtrata passando attraverso un filtro carbone e riciclata nell'ambiente circostante.

Importante: Se la cappa non è provvista di filtering carbone, quello delve essere ordinato e montato prima dell'uso.

Installazione della scatola elettronica

Se il vostro modello la precede, la scatola elettronica S2 va inflata a scatto nell'apposita sede S1 e fissata con una vite.
Per i modelli provvisti di pannelli di controlo elettronici va inserta la piattina S3 sullo zoccoloippo a lato della scatola S2.

Installazione del camino telescopico

Collegare la cappa alla rete elettrica e fissare il camino telescopico al supporto con due viti e far scivolare la parte inferiore sino all'apposita sede sul lato superiore della cappa. Dove previsto applicare le grigiette laterali.

* Previsto solo in alcuni modelli

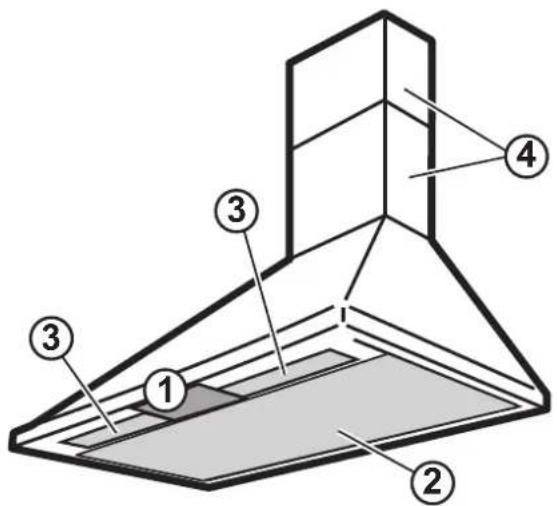

I. Pannello comandi.

Luce :

spostare tanto verso destra oppure premere pulsante per accendere.

Potenza/velocità di aspirazione

spostare il tasto verso destra oppure premere il pulsante successivo per;aumentare potenza/velocità o aprire la valvola |

2. Filtri antigrasso.

3. Plafoniera copri lampada

(o lampade alogene in base al modello).

4. Camino telescopico.

Filtri antigrasso:

Il filtrlo metallico antigrasso ha una durata illimitata e deve essere lavato una volta al mese a mano od in lavastoviglie aasse temperature ed a ciclo breve.

Nota: Con il lavaggio in lavastoviglie il filtrro grassi potrebbe opacizzarsi, ma il suo potere filtrante non cambia assolutamente.

a. premere la maniglia per estrarre il filtro

b. estrarlo.

Dopo aver lavato e lasciato asciugare procedere nel senso inverso per il rimontaggio.

Lampadina/e:

Togliere i filtri e rimuovere la lampada da sostituire.

Rimontareifiltri.

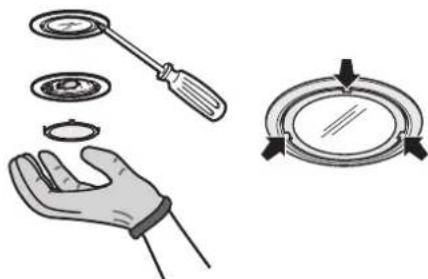

Sostituzione delle lampade alogene:

I. Scollegare la cappa alla rete elettrica domestica.

AVVERTENZA: Indossare un paio di guanti.

1. Utilizzato un piccolo cacciavite a taglio per fare delicatamente leva in prossimità dei tre punti indicati in figura ed estrarre la plafoniera.
2. Sostituire la lampada danneggiata sfilandola dal portalampada ed inserinne una nuova.

AVVERTENZA: Usare solo lampade alogene da 20 W K-G4.

Richiudere la plafoniera (fissaggio a scatto).

Montaggio o Sostituzione filtro carbone

(solo per modelli ad installazione filtrante).

Ilhetto al carbone deve essere sostituito anni 6 mesi.

I. Togliere i filtri antigrasso.

1. Montare i filtrio a copertura del motore secondo il modello:

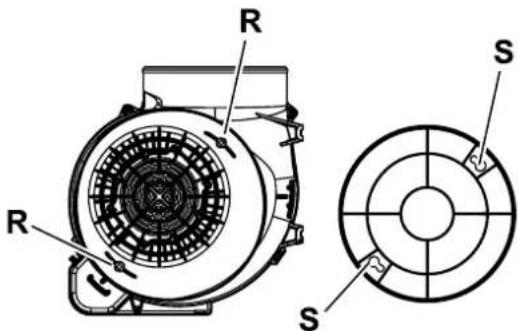

controllare che i perni R sul convogliatore corrispondano con le asole S, girare infine in senso orario sino al bloccaggio oppure

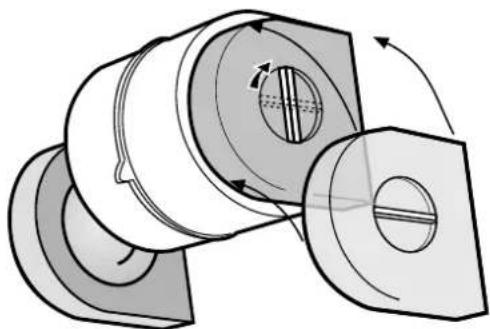

- girare la maniglia centrale in senso orario.

1. Per lo smontaggio procedere in senso inverso.
2. Rimettere i filtri antigrasso.

Oppure
