Caractéristiques techniques	Hotte décorative murale, finition inox, largeur 90 cm, débit d'air max 700 m³/h, niveau sonore 65 dB(A) à la vitesse maximale.
Modes de fonctionnement	Extraction et recyclage, avec filtre à charbon en option pour le mode recyclage.
Commandes	Panneau de contrôle électronique avec touches sensitives.
Éclairage	Éclairage LED intégré, puissant et économe en énergie.
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle.
Dimensions	Largeur : 90 cm, profondeur : 50 cm, hauteur : 60 cm (ajustable).
Installation	Installation murale, nécessite un conduit d'évacuation pour le mode extraction.
Entretien	Nettoyage régulier des filtres à graisse, remplacement du filtre à charbon (si utilisé en mode recyclage).
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité en vigueur.
Garantie	2 ans de garantie constructeur.

FOIRE AUX QUESTIONS - AKR 902 EL IX WHIRLPOOL

Comment nettoyer les filtres de la hotte WHIRLPOOL AKR 902 EL IX ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude avec un détergent doux. Laissez-les tremper pendant 15 minutes, puis rincez à l'eau claire et laissez sécher complètement avant de les remettre en place.

Quelle est la puissance d'aspiration de la hotte WHIRLPOOL AKR 902 EL IX ?

La puissance d'aspiration de la hotte WHIRLPOOL AKR 902 EL IX est de 350 m³/h.

Comment installer la hotte WHIRLPOOL AKR 902 EL IX ?

Pour installer la hotte, commencez par fixer le support mural à la hauteur recommandée. Ensuite, accrochez la hotte au support et branchez-la à une prise électrique. Assurez-vous de suivre les instructions d'installation fournies dans le manuel.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est correctement branchée. Assurez-vous que le disjoncteur n'a pas sauté. Si elle ne s'allume toujours pas, contactez le service client pour un diagnostic plus approfondi.

Quel est le niveau sonore de la hotte WHIRLPOOL AKR 902 EL IX ?

Le niveau sonore de la hotte WHIRLPOOL AKR 902 EL IX est de 62 dB à la vitesse maximale.

Comment remplacer l'ampoule de la hotte WHIRLPOOL AKR 902 EL IX ?

Pour remplacer l'ampoule, débranchez la hotte et retirez le couvercle de l'ampoule. Remplacez l'ampoule par une nouvelle ampoule de type approprié, puis remettez le couvercle en place.

La hotte WHIRLPOOL AKR 902 EL IX est-elle adaptée pour une installation en mode recyclage ?

Oui, la hotte WHIRLPOOL AKR 902 EL IX peut être installée en mode recyclage avec l'ajout d'un filtre à charbon, qui n'est pas inclus dans la livraison.

Comment ajuster la vitesse d'aspiration de la hotte ?

Pour ajuster la vitesse d'aspiration, utilisez le panneau de commande situé à l'avant de la hotte. Appuyez sur le bouton correspondant à la vitesse souhaitée.

Où trouver le manuel d'utilisation de la hotte WHIRLPOOL AKR 902 EL IX ?

Le manuel d'utilisation est généralement fourni avec le produit. Vous pouvez également le télécharger sur le site officiel de WHIRLPOOL dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI AKR 902 EL IX WHIRLPOOL

La distance minimum entre la surface de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte NE DOIT PAS ETRE inférieure a 50 cm pour les cusinières électriques et a 65 cm pour les cusinières à gaz ou mixtes. Avant l'installation, il convient de vérifier les distances indiquées dans le manuel de la table de cuisson. L'installation de la hotte doit être confiée à un technicien qualifié.

Ne branchez pas l'appareil tant que l'installation n'est pas terminée.

AVERTISSEMENT: Appareil excessivement lourd; la manutention et l'installation de la hotte doit etre effectuees par deux personnes ou plus.
! AVENTISSEMENT : Verifiez si le conduit d'évacuation et les colliers de fixation sont fournis avec l'appareil. Dans le cas contraire, il conviendra de les acheter.

Remarque pour le montage et l'utilisation : Avant de monter ou d'utiliser la hotte, lisez attentivement ce manuel. Le fabricant decline toute responsabilité en cas d'inconvénients, dommages ou incendes provoqués par l'appareil et dus à la non-observation des instructions contenues dans cette notice.

NL INSTALLATIE - MONTAGE-INSTRUCTIES

Les matéiaux d'emballage sont 100% recyclables et portent le symbole du recyclage Pour la mise au rebut de l'appareil, conformez-vous aux reglementations locales en vigueur. Ne laissez pas les éléments d'emballage (sachets en plastique, morceaux de polystyrene, etc.) à la portée des enfants, car ils représentent une source potentielle de danger.

2. Apparel

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant à la mise au rebut correcte de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé.

Le symbole present sur l'appareil ou sur la documentation qui l'accompagne indique que cet apparéil ne peut en aucun cas être traité comme un déchet menager, et qu'il doit, par conséquent, être remis à un centre de collecte charge du recyclage des équipements ELECTRIques et Electroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'utilisation. Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillesz vous adresser au bureau compétent de votre commune, à la déchetterie locale ou directement au magasin où vous avez achété l'appareil.

CONSIGNES DE SECURITE IMPORTANTES

AVERTISSEMENT: Afin de réduire les risques d'accident, de chic électric, de blessures corporelles ou de dégats matériels lors de l'utilisation de la hotte, nous vous invitons à observer scrupuleusement les précautions de base, de même que les recommendations enoncées ci-après.

I. Veillez à toujours débrancher l'appareil avant de procéder à toute opération de nettoyage ou d'entretien.
2. L'installation doit être réalisée par un technicien spécialisé, conformément aux instructions du fabricant et dans le respect des normes de sécurité en vigueur dans le pays d'installation.
3. La mise à la terre de l'appareil est obligatoire. (Cette opération n'est pas possible pour les hôtes de classe II).
4. N'utilizez en aucun cas de prises multiples ou de rallonges.
5. Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir acceder aux composants électriques.
6. Evitez de toucher la hotter avec les mains mouillées et ne l'utilise pas lorsque vous étés pieds nus.
7. Ne tirez jamais sur le cordon d'alimentation pour débrancher l'appareil de la prise secteur.
8. ServiceAprès-vente-Pour tout réparation ou tout remplacement de pieces,utiliser uniquement celles qui sont spécifiées dans le manuel.Toutes les autres opérations d'entretien sont du ressort exclusif d'un technicien spécialisé.
9. Au moment de percer la paroi, veillez à ne pas endommager les branchements électriques et/ou les conduits.
10. Les conduits d'évacuation doivent toujours acheminer les vapeurs/fumées vers l'extérieur.

I I. Le fabricant decline toute responsabilité en cas de dommages resultant d'une utilisation impropre ou d'un réglage errone des commandes.
12. Les personnes (y compris les enfants) qui, en raison de leurs capacités physiques, sensorielles ou mentalles, de leur inexperience ou de leur méconnaissance, ne sont pas en mesure d'utiliser l'appareil en toute sécurité, doivent se servir de l'appareil uniquement sous la surveillance ou en se conformant aux instructions d'une personne responsable.
13. Veillez à maintainir les enfants hors de portée de l'appareil.
14. Afin de réduire les risques d'incendie, utilisez uniquement un conduit d'aspiration en métal.
15. Contrôlez que les enfants ne jouent pas avec l'appareil.
16. Lors de la mise au rebut de l'appareil, veuillez vous conformer aux réglementations locales en vigueur en matière d'élimination des déchets.
17. Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veillez vous adresser au bureau compétent de votre commune, à votre déchetterie locale ou directement à votre revendeur.
18. Un entretien et un nettoyage réguliers sont une garantie de bon fonctionnement et de bon rendement de la hotte. Nettoyez régulierement tous les dépôts présents sur les surfaces sales pour éviter que les graisses ne s'accumulent. Enlevez et nettoyez ou remplacez féquèment le filtré.
19. Aucun aliment ne doit être flambe sous la hotter. Les flammes pourraient etre source d'incendie.
20. La piece doit être dotée d'une ventilation suffisante lorsque la hotte est utilisée simultanément à d'autres apparéils fonctionnant au gaz ou à l'électricité.
21. L'air d'évacuation ne doit pas être acheminé à travers un conduit utilisé pour evacuer les fumées produites par des apparciels à combustion à gaz ou autres combustibles, mais doit posseder une sortie indépendante. Toutes les réglementations relatives à l'évacuation de l'air comme stipulé dans l'art. 7.12.1 de la norme CEI EN 60335-2-31, en vigueur sur le territoire national, doivent être respectées.
22. Si la hotte est utilisée en même temps que des apparéils alimentés au gaz ou autres combustibles, la dépression dans la pierce ne doit pas dépasser 4Pa (4× 10^-5 bar). Pour cette raison, voirlez à vous assurer que la pierce est correctement ventilée.
23. À l'occasion des fritures, ne laissez pas la poèle sans surveillance, car l'huile bouillante pourrait prendre feu.
24. Assurez-vous que les ampoules sont froides avant de les toucher.
25. La hotter n'est pas un plan d'appui; par conséquent, évitez de déposer des objets et de la surcharger.
26. N'utilisez pas ou ne laissez pas la hotter sans ampoules correctement montées, afin d'éviter les risques de chocolélectrique.
27. Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
28. Cet apparéil n'est pas conscience pour une utilisation en extérieur.
29. L'air aspiré par la hotte ne doit pas être evacué dans un conduit qui sert à l'évacuation des fumées des apparciels de chauffage ou des apparciels alimentés au gaz ou autres combustibles.

Branchement électrique

La tension de réseau doit correspondre à celle indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. Si la hotte est poursue de fiche, branchez-la à une prise conforme aux normes en vigueur située dans un endroit accessible. Si elle est depourvue de fiche (branchement direct au secteur) ou si la fiche ne se trouve pas dans un endroit accessible, appliquez un interrupteur bipolaire conforme aux normes assurant la débranchement total du réseau dans les conditions de la catégorie de surtension III, selon les règles d'installation.

AVERTISSEMENT: Avant de reconnectcer le circuit de la hotte à l'alimentation de réseau et d'en vérifier le fonctionnement, contrôlez toujours que le cable de réseau a été monté correctement et n'a pas été écrasé dans le logement de la hotte lors de la phase d'installation. Il est conseilé de confier cette opération à un technicien spécialisé.

Nettoyage de la hotte

! AVERTISSEMENT! Si vous omettez d'éliminer les huiles/graisses (au moins une fois par mois), cela peut être source d'incendie.

Utilisez un chiffon doux avec un détergent neutre. N'utilise jamais de substances abrasives ni d'alcool.

Avant d'utiliser l'appareil

Pour utiliser au besoinaire toute, nous vous invitons à lire attentivement le mode d'emploi. Conservez cette notice, elle pourrait vous être utile.

Ne laissez pas les éléments d'emballage (sachets en plastique, morceaux de polystyrene, etc.) à la portée des enfants, car ils représentent une source potentielle de danger.

Vérifiez que la hotter n'a subi aucun dommage pendant le transport.

Déclaration de conformité

Cet apparéil a été concu, fabriqué et commercialisé en conformité avec :

• les normes de sécurité de la directive "Basse Tension" 2006/95/CE (qui remplace la directive 73/23/CEE et modifications ultérieures)
• les qualités de protection requises par la Directive "CEM" 89/336/CEE modifiée par la Directive 93/68/CEE.

Diagnostic des pannes

La hote ne fonctionne pas :

• La fiche est-elle bien enforcée dans la prise de courant?
• Y a-t-il une panne de courant?

Si la hotter n'aspire pas suffisamment :
- Avez-vousCHOIsIa bonnveitesse?
- Les filtres doivent-ils être lavés ou remplacés?
- Les sorties d'air ne sont-elles pas obstruées?

L'ampoule ne s'allume pas :
L'ampoule ne doit-elle pas etre remplacemente?
L'ampoule a-t-elle ete montee correctement?

SERVICE APRES-VENTE

Avant d'appeler le Service Avres-vente

I. Verifiez si vous ne pouvez pas eliminer le problème par vous-même (voir "Diagnostic des pannes").
2. Arretez la hotter quelques minutes, puis faites-la redémarrer pour vérifier si le problème a été éliminé.
3. Si le résultat est négatif, contactez le Service ÀpRES-vente.

Communiquez :

• le type de panne,
• le modele de l'appareil qui se trouve sur la plaque signalétique située à l'intérieur de la hotte, visible après avoir enlevé les filtres àGRAisses,
• toute adresse complète,
• nombre de téléphone et votre indicatif,
• le numero de Service (numéro qui se trouve sous le mot SERVICE, sur la plaque signalétique placé à l'intérieur de la hotte, derrière le filtré àGRAisses).

Pour les réparations, adresse-vous à un centre de service après ventsagée (garantie d'utilisation de pieces détaches originales et d'une réparation correcte).

La non-observation de ces instructions peut comprometer la sécurité et la qualité de l'appareil.

000000000000

Ne branchez pas l'appareil tant que l'installation n'est pas terminée.

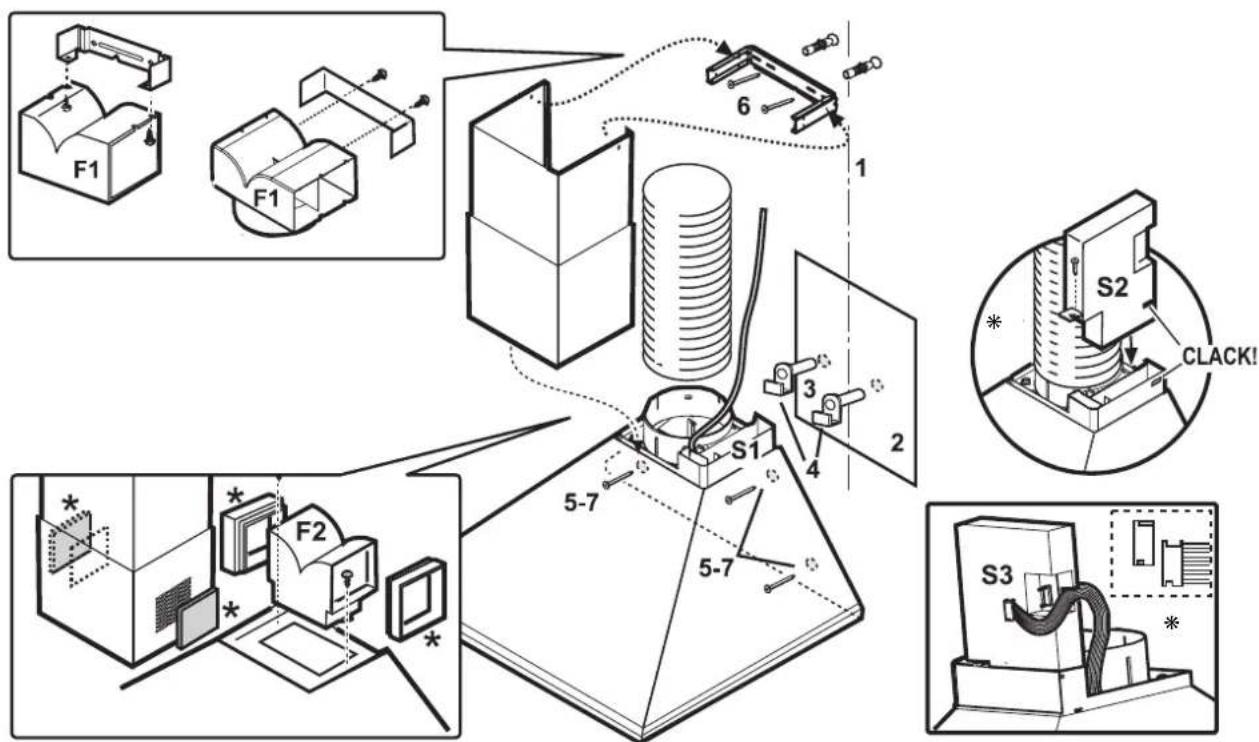

I. Tracez sur le mur une ligne mediane au plan de cuisson jusqu'au plafond.
2. En tenant compte des distances indiquées par rapport au plan de cuisson, tracez au crayon la distance par rapport au plan de cuisson et positionné le gabarit au mur sur le marquage.
3. Au moyen du gabarit fourni, marquez les trou, puis percez et introduisez les chevilles murales. Fixez obligatoirement 2 crochets (s'ils sont fournis) ou vissez partiellement 2 vis dans les orifices supérieurs.
4. Accrochez la hotte et fixez-la dans la position correcte a l'aide des vis de reglage des crochets (s'ils sont presents). Remarque: La hotte doit etre fixee a I'aide de 2 autres vis a inserer dans les orifices inférieurs et (le cas echeant) a I'aide de 2 vis a inserer dans les orifices supérieurs.
5. Uniquement sur certains modèles : marquez les orifices inférieurs (et supérieurs), retirez la hotter, percez, introduisez les chevilles (serrez partiellement 2 vis dans les orifices supérieurs).
6. Fixez le support de cheminée au mur, le plus pres possible du plafond. Pour la version recyclage, au cours de cette phase, prévoyez également de fixer le déflecteur FI à l'aide de deux vis si la cheminée présente les grilles disposées en haut (pour la cheminée dont les grilles sont disposées dans le bas, reférez-vous à la phase d'installation "7").
7. Accrochez à nouveau la hotte au mur et fixez-la au moyen des vis. Pour la version recyclage (cheminée avec grilles dans le bas), le déflecteur F2 doit être fixé à la place de la bague de raccord (modèle avec fixation à 2 vis) ou encastré sur la bague de raccord (modèle représentant deux encastrentements arrêté et 1 vis de fixation avant).

Version aspirante : les vapeurs sont aspiées et rejetées à l'extérieur à travers un conduit d'évacuation fixé à la bague de raccord positionné en haut de la hotte.

Remarque importante : Si la hotter est dotée d'un filtré à charbon, retirez-le.

Version Filtrante : l'air est filtré en passant à travers un filtré à charbon, puis recyclé dans la piece.

Remarque importante : Attention ! Si la hotter n'est pas dotée du filtré à charbon, commandez-le et montez-le avant de l'utiliser.

Installation du boîtier électronique

• Si vous modèle le prévoit, le boîtier électronique S2 doit être introduit par clippage dans le logement prévu à cet effet S1 et fixé à l'aide d'une vis.
  Pour les modles Equipes de bandeaux de commandes electroniques, introduisez la platine S3 sur le socle a coté du boitier S2.

Montage de la cheminée téléscopique

Raccordez la hotte au reseau electrique et fixez la cheminée telscopique au support a l'aide de deux vis, puis faites glisser la partie inferieure jusqu'au logement approprié situé en haut de la hotte. Appliquez les grilles laterales aux endroits prevus à cet effet.

* Uniquement sur certains modèles

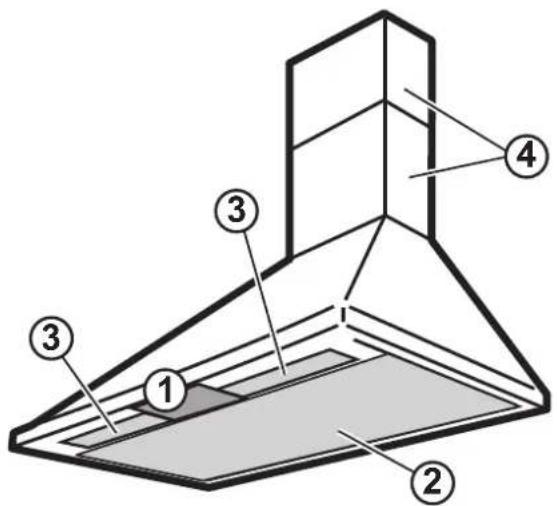

I. Bandeau de commandes.

Éclairage :

déplacez la touche vers la droite ou appuyez sur le bouton pour allumer.

Puisance/vitesse d'aspiration

déplacez la touche vers la droite ou appuyez sur le bouton correspondant ou ouvre les rabat

2. Filtres àGRAisses.

3. Plafonnier cache ampoule

(ou lampes halogènes en fonction du modele).

4. Cheminée telescopique.

Filtres à graisses :

Le filtré métallique àGRAISSES a une durée illimitée et doitetre lavé une fois par mois à la main ou au lavevaissellea bassetemperature et enselectionnant un cycle court.

Remarque: Le lavage au lave-vaiselle peut provoquer une opacité du filtré à graisses, mais son pouvoir filtrant n'est en rien alteré.

a. appuyez sur la poignée pour extraire le filtré

b. extrayez-le.

Après l'avoir lavé et séché, procédez dans le sens contraire pour le remonter.

Ampoule(s):

Retirez les filtres et enlevez l'ampoule à replacer.

Remontez les filtrres.

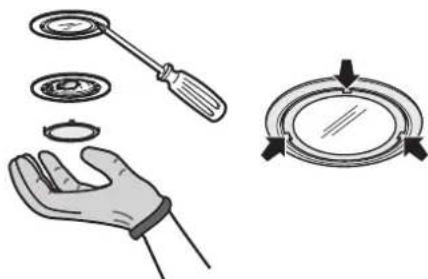

Remplacement des ampoules halogènes :

I. Debranchez la hotte du secteur.

! AVERTISSEMENT : Munissez-vous de gants.

1. Dégagez le plafonnier à l'aide d'un petit tournevis perceptant de faire delicatement levier à côté d'un des trois points indiqués sur la figure et extrayez le plafonnier.

2. Degagez l'ampoule brulée et insérez l'ampoule neue.

AVERTISSEMENT:Utilisez exclusivement des ampoules halogenes de 20 W MAX-G4.

Refermez le plafonnier (fixation par clippage).

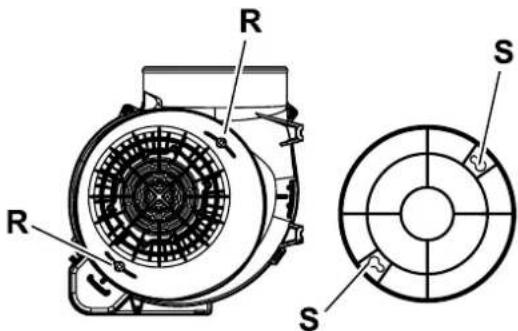

Montage ou remplacement du filtré au charbon (uniquement pour les modèles à installation à recyclage).

Le filtré au charbon doit être remplaced tous les 6 mois.

I. Retirez les filtrres àGRAisses.

1. Monter le(s) filtré(s) de façon qu'il(s) recouvre(nt) le moteurselon le modele :

2. contrôle que les chevilles R Presentses sur le support de ventilation se trouvent en face des fentes S, puis tournez dans le sens des aiguilles d'une montre ou

3. tournez la poignée centrale dans le sens des aiguilles d'une montre.

4. Pour le démontage, procédez dans l'ordre inverse.

5. Remontez les filtres à graisses.

Ou

MILIEUTIPS

I. Verpakking

O8nyo8 evtontiou 8a8wv

Av aToppoPnTnpa aeitoupye:

ExTe ouvdeoei ka to oTnv nAekptipnpiia;
Ytapxie biakotn pEUaTOs;

Eav n avappoqnon evivai tapkn;

ExTe EπiAεEi Tn Oωθn ToxUntTa;
MntwC TpETeIvaKaApoTe n vaavtikataaotnoete Ta qIATpa;
Oi Eooi Tou aepa eivai ppaevc;
Av o launnpac aeitoupye:
MntwC TpETeIvaavtikataoTnoTeToaaptnpa;
ExTeToTOneThnOeI OoTa to λaunnpa;
