MANUAL DE USUARIO AKR 902 EL IX WHIRLPOOL

La distancia minima entre la superficie de apoyo de los recipientes en la placac de coccion y la parte mas bajo de la campana NO DEBE SER inferior a 50 cm en caso de cocinas elctricas y 65 cm en caso de cocinas a gas o mixtas. Antes de la instalacion, verifie las distancias indicadas en el manual de la placac de coccion. La instalacion de la campana debe ser realizada por un technician especializado.

No conecte el aparato a la red electrica antes de terminar la instalacion.

ADVERTENCIA: Producto con peso excessivo; la campana extractor ha de ser transporte e instalada por dos o más personas.
ADVERTENCIA: Compruebe si el tubo de descarga y las abrazaderas de fijacion se suministran de serie. En caso contrario,iene que comprarlos por分开ado.

Notapara la instalacion y el uso: Antes de instalar outilizar la campana,lea atentamente this manual.El fabricante declina toda responsabilitad por posibles inconvenientes, daos o incendio del aparato, derivados del incumplimiento de las instrucciones indicadas en este manual.

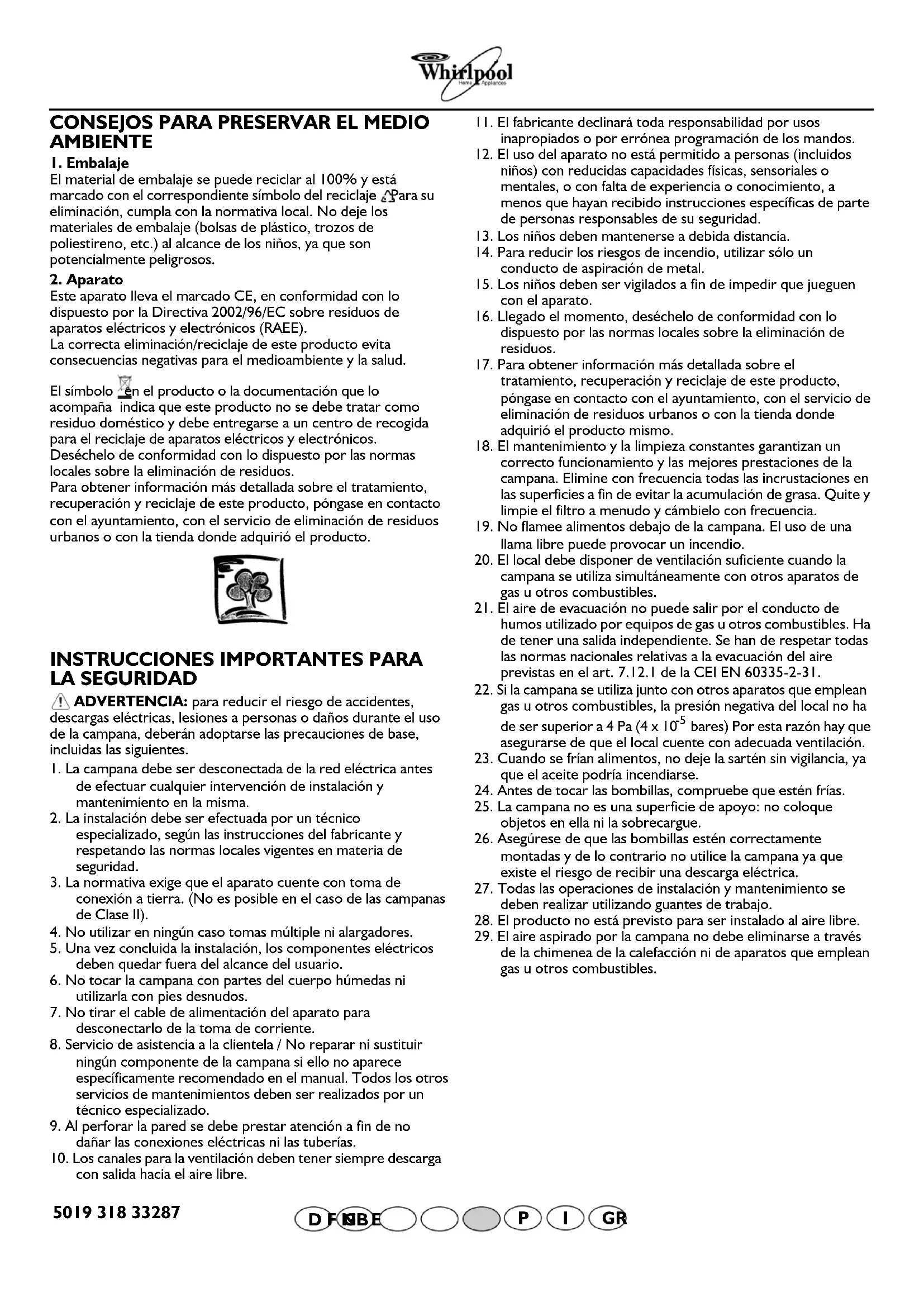

CONSEJOS PARA PRESERVAR EL MEDIO AMBIENTE

I. Embalaje

El material de embalaje se pueda reciclar al 100% y está marcado con el correspondiente symbolo del reciclaje para su eliminacion, cumpla con la normativa local. No deje los materiales de embalaje (bolsas de plástico, trozos de poliestireno, etc.) al alcance de los niños, ya que son potencialmente peligrosos.

2. Aparato

Este aparato lva el marcado CE, en conformidad con lo dispuesto por la Directiva 2002/96/EC sobre residuos de aparatos electricos y electronicos (RAEE). La correcta eliminacion/reciclaje de este producto evita consecuencias negativas para el medioambiente y la salute.

El symbolo en el producto o la documentacion que lo
acompana indica que este producto no se debe tratar como
residuo domestico y debe entrega a un centro de recogida
para el reciclaje de aparatos electricos y electronicos.
Desechelo de conformidad con lo dispuesto por las normas
locales sobre la eliminacion de residuos.
Para Obtener informacion mas detallada sobre el tratamiento,
recuperacion y reciclaje de este producto,pongase en contacto
con el ayuntamento, con el service de eliminacion de residuos
urbanos o con la tienda donde adquirido el producto.

INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD

ADVERTENCIA: para reducir el riesgo de accidentes, descargas electricas, lesiones a personas o daños durante el uso de la campana, estarán adoptarse las precauciones de base, incluidas las siguientes.

I. La campana debe ser desconnectada de la red eletrica antes de efectuarrialquierintervenciondeinstalacionymantenimiento enla mesma.
2. La instalacion debe ser efectuada por un technician especializzato, segun las instrucciones del fabricante y Respectando las normas locales vigentes en materia de seguidad.
3. La normativa exige que el aparato cuente con toma de connexion a tierra. (No es possible en el caso de las campanas de Clase II).
4. No utiliser en ningún caso tomasmultiple ni alargadores.
5. Una vez conclusida la instalacion, los componentes electricos deben quedar fuera del alcance del usuario.
6. No tocar la campana con partes del cuerpo humedes ni utilizearla con pies desnudos.
7. No tirar el cable de alimentacion del aparato para desconectarlo de la toma de corriente.
8. Servicio de asistencia a la clientela / No reparar ni sustituir ningún componente de la campana si ello no aparece inicialmente recommendado en el manual. Todos los除外 servicios de mantenimientos deben ser realizados por un的专业 especializzato.
9. Al perforar la pared se debe prestar atencion a fin de no dañar las conexiones electricas ni las tuberías.
10. Los canales para la ventilación deben tener siempre descarga con salute hacía el aire libre.

I I. El fabricante declinará toda responsabilidad por uso inapropiados o por errónea programación de los mandos.
12. El uso del aparato no está permitted a personas (incluidos niños) con reducidas capacities ficas, sensoriales o mentales, o con falta de experiencia o conocimiento, a menos que hayan recibido instruccionesesionaspecificasde parte de personas responsables de su seguridad.
13. Los niños deben mantenerse a debida distancia.
14. Para reducir los riesgos de incendidio, utilizar solo un conductor de aspiracion de metal.
15. Los niños deben ser vigilados a fin de impeder que juguen con el aparato.
16. Llegado el momento, desechelo de conformidad con lo dispuesto por las normas locales sobre la eliminacion de residuos.
17. Para Obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, pángase en contacto con el ayuntimiento, con el servicios de eliminación de residuos urbanos o con la tienda donde adquirido el productoismo.
18. El mantenimiento y la limpieza constantes garantizan un correcto funciona y las mejoras prestaciones de la campana. Elimine con fecuencia todas las incrustaciones en las superficies a fin de evaporar la acumulación de grasa. Quite y limpie el filtro a bajo y cambielo con fecuencia.
19. No flamee alimentos debajo de la campana. El uso de una llama libre puede provocar un incendio.
20. El local debe disponible de ventilacion suficiente cuando la campana se utilizes simultaneamente conothers aparatos de gas u others combustibles.
21. El aire de evacuation no pueda salir por el conductor de humos realizado por equipos de gas u或者其他 combustibles. Ha de tener una calidad independiente. Se han de Respectar todas las normas nationales relativas a la evacuation del aire previstas en el art. 7.12.1 de la CEI EN 60335-2-31.
22. Si la campana se usa junto conotiros aparatos que employan gas u otros combustibles, la presion negativa del local no ha de ser superior a 4 Pa (4× 10^-5 bares). Por estareason hay que asegurarde que el local cuente con adecuada ventilacion.
23. Cuando se frian alimentos, nocede la sarten sin vigilancia, ya que el aceite podria incendiarse.
24. Antes de tocar las bombillas, compruebe que esten frías.
25. La campana no es una superficie de apoyo: no colque objetos en ella ni la sobrecargue.
26. Asegürese de que las bombillas estén correctamente montadas y de lo contrario no utilise la campana ya que existe el riesgo de recibir una descarga electrica.
27. Todas las operaciones de instalacion y mantenimiento se deben realizar utilizing guantes de trabajo.
28. El producto no está previsto para ser instalado al aire libre.
29. El aire aspirado por la campana no debe eliminarse a工程技术 de la chimenea de la calefaction ni de aparatos que emplean gas u或者其他 combustibles.

Conexión electrica

La tension de red tiene que coincidir con la tension indicada en la etiqueta de las caracteristicas colocada en el interior de la campana. Si la campana posee enchufe, conectarla a una toma conforme según las normas vigentes que este colocada en una zona accesible Si la campana está desprovista de enchufe(conexión directa a la red) o el enchufe queda en una zona inaccessible, se deben aplicar un interruptor bipolar según las normas, que asegure la desconexión completa de la red en las conditiones existecidas para la categoría de sobretension III, en conformidad con las normas de instalación.

ADVERTENCIA: antes de conectar el circuito de la campana extractor a la red de suministro electrico y de verificar su funciona, es necesario comprobar que el cable de alimentacion este montado correctamente y que NO haya quedado aplastado bajo del alojamento de la campana durante la fase de instalacion. Se recomienda hacer executar esta operacion a un technician especializzato.

Limpieza de la campana

iADVERTENCIA! Si no se limpia la grasa/aceite (al menos una vez al mes) pourrait producirse un incendio. Utilice un paño suave con un detergente neutro. No utilise nunca produits abrasivos ni alcohol.

Antes de usar la campana

Para usar lo mejor possible este aparato, le invitamos a leer con atencion estas instrucciones de uso y a conservarlas para poder consultarlas enequaliermomento.

No deja los materiales de embalaje (bolsas de plástico, trozos de poliestireno, etc.) al alcance de los niños, ya que son potencialmente peligrosos.

Compruebe que la campana no haya sufrido daños durante el transporte.

Declaración de conformidad

Este producto ha sido Diseñado, fabricado y distribuido en el mercado respetándose los:

• principios de seguridad de la Directiva "Baja tension" 2006/95/CE (que sustituya la 73/23/CEE y sus suscesivas rectificaciones)
  -y los requisitos de proteccion de la Directiva "EMC" 89/336/CEE, modificada por la Directiva 93/68/CEE.

Guía para la localización de causas defallos

Si la campana no funciona:

• El enchufe está correctamente introducido en la toma de corriente?
• iSe ha producido un corte de corriente?
  Si la campana no aspira lo suficiente:
• iSe ha escogido la velocidad correcta?
• Hay que limpiar o sustituir los filtros?
• ¿Están obstruidas lascretas del aire?

Si la luz no se enciende:

• Hace falta sustitujr la bombilla?
• ¿Está correctamente montada la bombilla?

SERVICIO DE ASISTENCIA TECNICA

Antes de llamar al Servicio de Asistencia Técnica

I. Compruebe si le es possible eliminar autonomamente el inconveniente (vease "Guia para la localización defallos").
2. Apague y encienda el aparato para comprobar si se ha resuelto el problema.
3. Si el的结果はnegativo,pongase encontacto con el Servicio de Asistencia Técnica.

Comunique:

• el tipo de problema;
• el Modelo del producto indicado en la plac de caracteristicas colocada en el interior de la campana, la que queda visible al retiringlos filtros antigrasa;
• su direccion completa;
• su número y prefixo (código) Telefonico;
• el número de asistencia (se incluena afterwards de la palabra SERVICE en la plaza de caracteristicas, situada en el interior de la campana, detrás del filtro antigrasa).

Para efectuar una reparacion, dirjase a un Servicio de Assistance Tecnica autorizzato (que garantiza la utilizacion de piezas de recambio originales y una correcta intervencion).

La inobservancia de las precedentes instrucciones puede comprometer la seguridad y la calidad del producto.

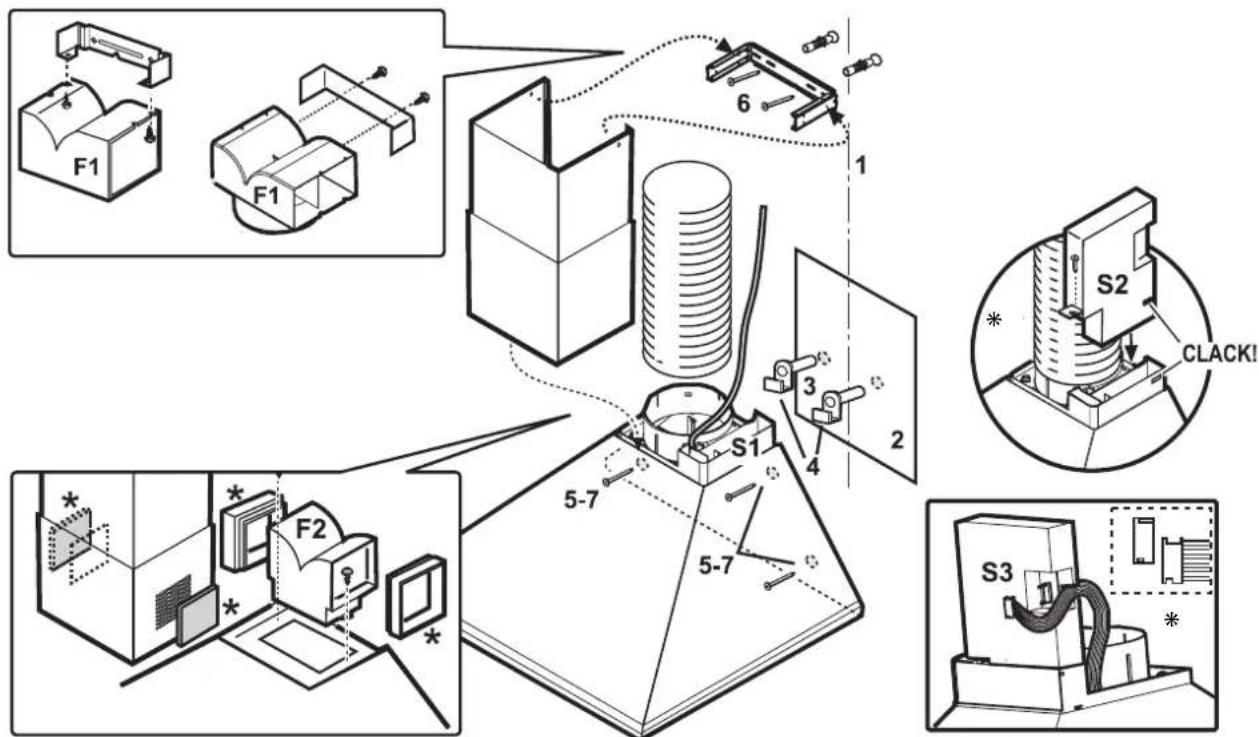

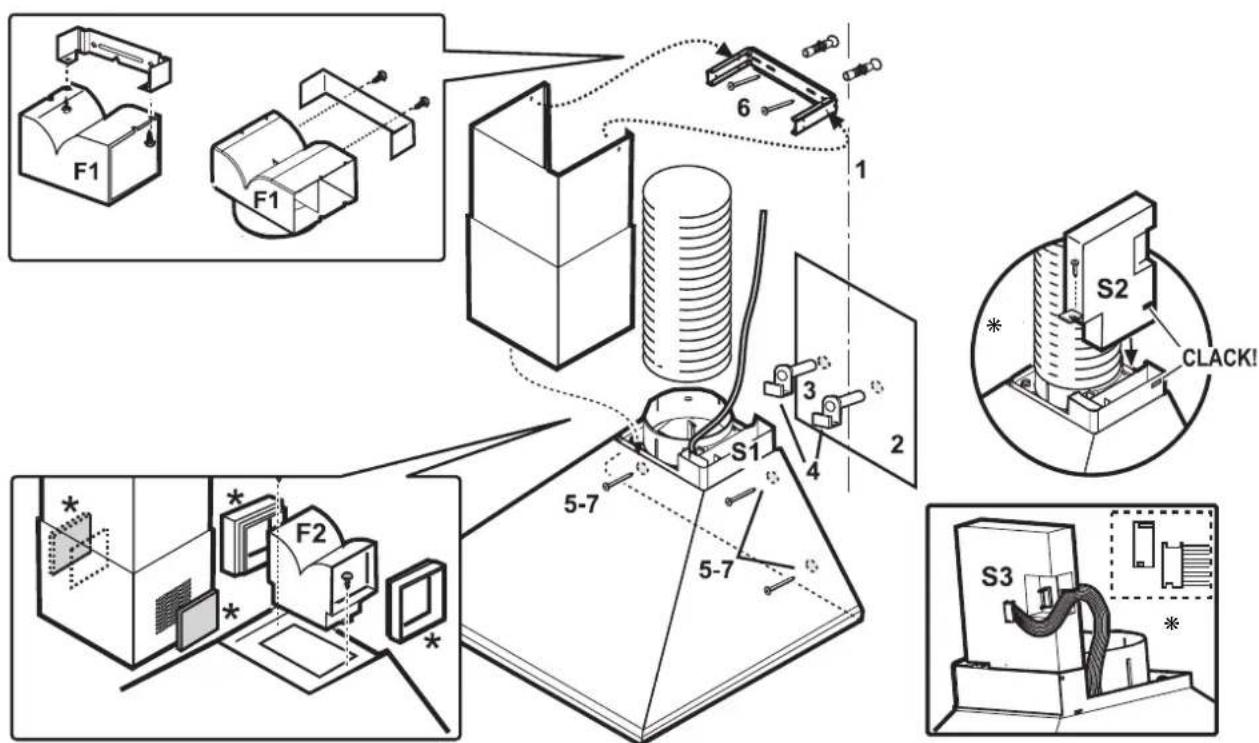

No connecte el aparato a la red electrica antes de terminar la instalacion.

I. Marque en la pared una linea central de separacion desde la placar de cocion al techo.
2. Teniendo en cuenta las distancias indicadas anteriormente,emarks con un lapiz la distancia de la placac de coccion y colque la plantilla en la marka en la pared.
3. Coloque la plantilla, marque los orificios, taladre e introduzca los tacos en la pared. Debe fjar 2 ganchos (si se suministran) o atornillar parcialmente 2 tornillos en los orificios superiores.
4. Enganche la campana y ajuste la posicion con los tornillos de regulacion de los ganchos (si estan incluidos).

Note: la campana DEBE fjarse con altri 2 tornillos en los orificios inferiores y (si los hay) 2 tornillos en los orificios superiores.

1. Sólo para algunos modelos: Marque los orificios inferiores (y superfiores), quite la campana, perfore e introduzca los tacos (atornille parcialmente los 2 tornillos en los orificios superfiores).
2. Fije el soporte de la chimenea a la pared lo más cerca posible del techo. En la version filtrante, también deberá fjar el deflector FI con dos tornillos si la rejilla de la chimenea es superior (si es inferior VEase la fase de instalación "7").
3. Vuelva a enganchar la chimenea en la pared y sujetela con los tornillos. En la version filtrante (chimeneas con rejilla inferior), deben FIRAR el deflector F2 en lugar del anillo de empalme (modelo con 2 tornillos de�iejacion) o encajarlo en el anillo de empalme (modelo con 2 empalmes posteriores y un tornillo de�iejacion delantero).

Version aspirante: los vapeores se aspiran y envian al exterior por un tubo de evacuacion que se fija al anillo de empalme colocado en la parte superior de la campana.

Importante: Si la campana está provista de filtro de carbón montado, es besoino retirarlo.

Version filtrante: el aire se filtra pasando por un filtro de carbón y se recienda en el ambiente.

Important: Si la campana no está provista de FILTER de carbón, esnecessary adquirirlo y montarlo antes deutilizar la campana.

Instalación de la caja electrónica

Si su modelo está provisto de caja electrònica S2, deben introducirla a presión en su alojamento S1 y fiarla con un tornillo.
- Para los modelos provistos de paneles de mandos electrónicos, hay que introducir el cable electrico S3 en el zócalo colocado al lado de la caja S2.

Instalación de la chimenea telescópica

• Conecte la campana a la red electrica, fije la chimenea telescopia al soporte con dos tornillos y haga deslizar la parte inferior hasta el alojamento correspondiente en el lado superior de la campana. Si está previsto, colque las revillas laterales.

* Sólo en algunos modelos

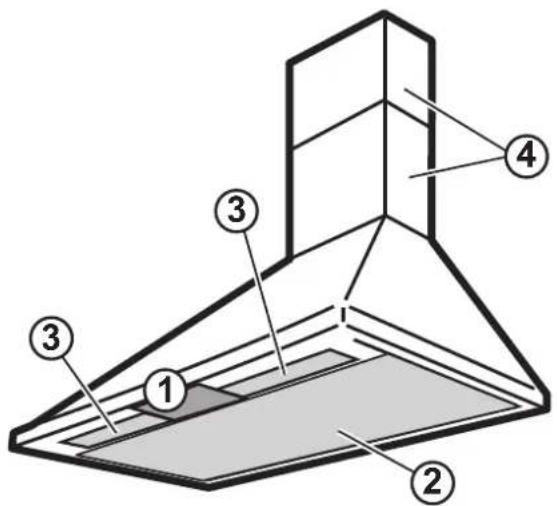

I. Panel de mandos.

Luz :

para encender, mueva el interruptor hacer la derecha o bien pulse el botón.

Potencia/velocidad de aspiracion

paraacularpotencia/velocidadoabrirvalvula,mueva elinterruptor hacia la derecha o bien pulse el boton seguido |

2. Filtros antigrasa.

1. Plafon

(o bombillas halógenas según modelos).

El filtro metalico antigrasa tiene una duración ilimitada y debe lavarse una vez al mes a mano o en el lavavajillas a baja temperatura y con ciclo corto.

Advertencia: Al lavarlo en el lavavajillas, el filtro antigrasa podra perdser su brillo, pero no varia su poder de filtrado.

a. para extraer el bajo, tire de la manilla

b.extráigalo.

Tras lavar y partir secar el bajo, vuelva a montarlo actuando en sentido inverso.

Bombilla(s):

Quite los filtros y sustituya la bombilla quemada.

Monte de nuevo los filtros.

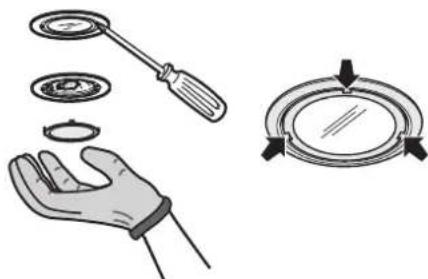

Sustitución de las bombillas halogenas:

I. Desconecte la campana de la red electrica.

ADVERTENCIA: Use guantes de proteccion.

1. Utilice un peuño destornillador de corte para hacer palanca delicadamente en proximidad de los tres+puntos indicados en la figura y extraiga el plafón.

2. Extraiga la bombilla dañada e instale una nuevo.

ADVERTENCIA: Utilice solo bombillas halógenas de 20 W Max. / G4.

Vuelva cerrar el plafón (se fija a presión).

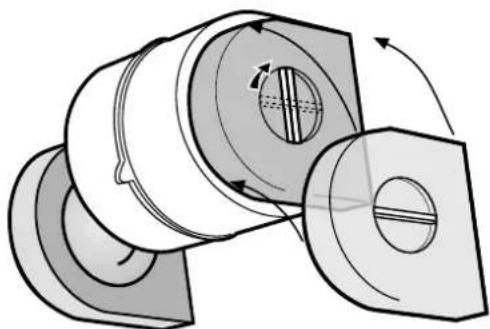

Montaje o sustitución del filtró de carbón

(sólo para modelos con instalación filtrante).

El filtró de carbónDebe cambiarse cada 6 heures.

I. Quite los filtros antigrasa.

1. Monte los filtros cubriendo el motor segun el Modelo:

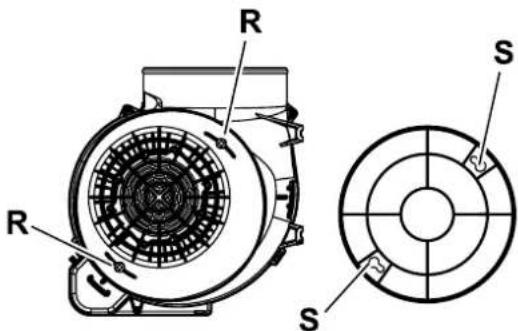

2. compruebe que los permos R del conducjo coinciden con las ranuras S y gire hacía la derecha hasta el bloqueo, o bien

3. gire la manilla central hacía la derecha.

4. Para el desmontaje efectue las malmas operaciones en sentido inverso.

5. Monte de nuevo los filtros antigrasa.

O bien

Resolucao de problemas

Antes de contactar o Servico de Assistencia Técnica

• o número de téléphone incluindo oindicativo,
• o número de Service (o número que encontrar por boa doPALavra SERVICE na chapa de caracteristicas situada nointerior do exaustor, por vez do filtrdo gordura).

* Apenas em?), modelos

I. Paine de controlo.

Luz

Volte a fechar a cobertura da luz (fixacao por encaixe).
