BEDIENUNGSANLEITUNG AKR 902 EL IX WHIRLPOOL

D INSTALLATION - MONTAGEANLEITUNG

Der Mindestabstand zwischen dem Kochfeld und der unteren Kante der Dunstabzugshaube MUSS bei Elektroplatten 50~cm und bei Gas- oder kombinierten Herden 65~cm betragen. Überprüfen Sie vor der Installation auch die im Handbuch des Kochfeldes angegebenen Abstände.

Die Installation der Abzugshaube muss von einer Fachkraft ausgeführrt werden.

SchlieBen Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an.

WARNING: Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Dunstabzugshaube erforderlich.
!WARNUNG: Prufen Sie, ob das Abluftrohr und die Befestigungsmanschetten im Lieferumfang inbegriffen sind. Andernfalls sind sie separat zu beziehen.

Hinweise zu Installation und Gebrauch: Lesen sie vor dem Gebrauch der Dunstabzugshaube die vorliegende Gebrauchsanweisung aufmerksam durch. Der Hersteller leht eine Haftung für Störungen, Schäden oder Feuer ab, die bei Missachtung der vorliegenden Gebrauchsanweisungen durch das Gerät entstehen sollenn.

GB INSTALLATION - ASSEMBLY INSTRUCTIONS

Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch das Recyclingsymbol gekennzeichnet. Entsorgen Sie es den ortlichen Vorschriften entsprechend. Bewahren Sie das Verpackungsmaterial (Plastikbeutel, Styroporteile usw.) außerhalb der Reichweite von Kindern auf, da es eine mögliche Gefahrenquelle darstellt.

2. Gerat

Dieses Gerat ist in Übereinstimmung mit der Europäischen Richtlinie 2002/96/EC "Waste Electrical and Electronic Equipment" (WEEE) gekennzeichnet. Durch die vorschrifsmäßige Entsorgungträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Das Symbol auf dem Produkt oder den Begleitpapieren weist daraufhin, dass das Gerät nicht als Hausmüll befindelt werden darf, sondern bei den zuständigen Sammelstellen für elektrische und elektronische Geräte abzugeben ist.
Beachten Sie daher bei der Entsorgung die ortlichen Verordnungen zur Abfallbeseitigung.
Wenden Sie sich fur weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling des Produktes an die zuständige lokale Behörde, an die städtische Müllabfuhr oder an ihren Fachhandlor, bei dem Sie das Gerät erworben haben.

WICHTIGESICHERHEITSHINWEISE

WARNING: Um das Risiko von Branden, Stromschlagen, Personen- oder Sachschäden beim Gebrauch der Abzugshaube zu vermeiden, befolgen Sie die grundlegenden Sicherheitshinweise, einschließlich der folgenden:
I. Trennen Sie den Einbauherd von der Stromversorgung, um den Anschluss oder Wartungsarbeiten durchzuführen.
2. Die Installation muss von einer Fachkraft gemäß den Herstelleranweisungen und gültigen ortlichen Sicherheitsbestimmungen ausgeführrt werden.
3. Das Gerät muss vorschrifsmäßig geerdet werden. (Dies ist bei Abzugshauben Klasse II nicht möglich).
4. Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
5. Nach der Installation dürfen Strom fuhrende Teile nicht mehr zugänglich sein.
6. Berühren Sie das Gerät nicht mit feuchten Händen und benutzen Sie es nicht, wenn Sie barfuß sind.
7. Ziehen Sie nicht am Netzkabel des Gerätes, um den Netzstecker aus der Steckdose zuziehen.
8. Kundendienst - Reparieren oder ersetzen Sie keine Teile der Abzugshaube, wenn dies nicht ausdrücklich im Benutzerhandbuch empfohlen wird. Alle anderen Wartungsarbeiten müssen durch einen Fachmann durchgeführt werden.
9. Achten Sie bei der Ausführung der Wandbohrungen darauf, keine Strom- oder Rohrleitungen zu beschädigen.
10. Sämtliche Abluftkanä müssen ins Freie führen.

II. Der Hersteller haftet nicht bei unsachgemäßem Gebrauch oder fehlerhafter Bedienung.
12. Das Gerätarf von Personen (einschließlich Kindern), deren physische, sensorische oder geistige Fähigkeiten oder unfzureichende Erfahrung und Kenntnisse einen sicheren Gebrauch des Gerätes ausschreiben, nur nach ausreichender Einweisung in die Benutzung des Gerätes durch für ihre Sicherheit verantwortliche Personen verwendet werden.
13. Halten Sie Kinder vom Gerät fern.
14. Verwenden Sie ausschließlich Abluftrohre aus Metall, um die Brandgefahr zu verringern.
15. Achten Sie darauf, dass Kinder das Gerät nicht zum Spielen benutzen.
16. Entsorgen Sie das Gerät gemäß den örtlichen Verordnungen zur Abfallbeseitigung.
17. Wenden Sie sich für weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling des Produktes an die zuständige örtliche Behörde, an die städtische Müllabfuhr oder an ihren Fachhändler, bei dem Sie das Gerät erworben haben.
18. Konstante Pflege und Reinigung gewährleisten den einwandfrei Betrieb und die Leistungstüchtigkeit ihrer Abzugshaube. Alle schmutzigen Flächen sollen den regelmäßig von Ablagerungen gesäubert werden, um Fettansammlungen zu vermeiden. Sie sollen den Filter des Öfteren entfern und reinigen oder ersetzen.
19. Bereiten Sie keine flambierten Gerichte unter der Abzugshaube zu. Bei offenen Flammen besteht Brandgefahr.
20. Der Raum muss ausreichend beluftet werden, wenn die Kuchenabzugshaube zusammen mit anderen Geräten verwendet wird, die mit Gas oder anderen Brennstoffen betrieben werden.
21. Die angesaugte Luftarf nicht in ein Abluftrohr geleitet werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug haben. Alle nationalen Vorschriften zur Abluftableitung gem. Art. 7.12.1 der EG-Richtlinie EN 60335-2-31 sind einzuhalten.
22. Wird die Abzugshaube zusammen mit anderen nicht mit Strom betriebenen Geräten benutzt, damit der Unterdruck im Raum 4 Pa (4 × 10^-5 bar) nicht überschreiben. Sorgen Sie darauf für eine angemessene Raumbelüfung.
23. Lassen Sie beim Frittieren keine Pfaffen unbeaufsichtigt, daß erhitzte Fett Feuer fangen können.
24. Stellen Sie vor dem Anfassen der Lampen sicher, dass diese abgekühlt sind.
25. Die Abzugshaube ist keine Ablagefläche. Sie)dürfen weder Gegenstände daraufuf abstellen noch sie übermöBig belasten.
26. Lassen und benutzen Sie die Haube nicht ohne korrekt montierte Lampen, da sonst Stromschlaggefahr besteht.
27. Tragen Sie bei allen Installations- und Instandhaltungseingriffen Schutzhandschuhe.
28. Das Gerät ist nicht für den Betrieb im Freien geeignet.
29. Die von der Abzugshaube angesaugte Luft darf nicht über den Rauchfang der Heizung oder von Geräten abgeleitet werden, die nicht elektrisch betrieben werden.

Elektrischer Anschluss

Die Netzspannung muss mit der auf dem Typenschild im Innenteil der Abzugshaube übereinstimmen. Falls die Abzugshaube mit einem Stecker versehen ist, schlieben Sie an eine normgerechte Steckdose an zugänglicher Stelle an. Sollte die Abzugshaube nicht mit Stecker versehen sein (direkter Netzanschluss) oder sich die Steckdose an einer nicht zugänglichen Stelle befinden, ist ein normgerechter zweipoliger Schalter vorzusehen, der die vollständige elektrische Abschaltung bei Überspannungsbedingungen der IEC-Kategorie III konform mit den Installationsbestimmungen gewährleistet.

WARNING: Bevor Sie den Stromkreis der Abzugshaube wieder an das Stromnetz anschließen und deren Betrieb überprüfen, müssen Sie immer kontrollieren, ob das Netzkabel sachgerecht montiert und während der Haubeninstallation NICHT etwa eingequetscht wurde. Die Installation muss von einem Fachmann durchgeführt werden.

Reinigung der Abzugshaube

WARNING! An der Haube verbleibendes Öl oder Fett konnte sich entzünden. Entfernen Sie diese deshalb mindestens I Mal im Monat. Verwenden Sie dazu ein weiches Tuch und Neutralreiniger. Vermeiden Sie unbedingt Scheuermittel oder Alkohol.

Vor Inbetriebnahme der Dunstabzugshaube

Damit Sie ihre Dunstabzugshaube optimal nutzen konnen, sollenn Sie die Gebrauchsanleitungen sorgfältig lessen und fur den Bedarfsfall aufbewahren. Bewahren Sie das Verpackungsmaterial (Plastikbeutel, Styroporteile usw.) außerhalb der Reichweite von Kindern auf, da es eine mögliche Gefahrenquelle darstellt. Stellen Sie safer, dass die Abzugshaube keine Transportschäden erlitten hat.

Konformitätserklarung

Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und in den Handel eingeführt:

• Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/EG (die 73/23/EWG und nachfolgende Änderungen ersetzt)
• Schutzvorschriften der "EMV"-Richtlinie 89/336/EWG, geändert durch die Richtlinie 93/68/EWG.

Störung - Was tun?

Die Abzugshaube Funktioniert nicht:

• Sitzt der Stecker korrekt in der Steckdose?
• Liegt ein Stromausfall vor?

Die Ansaugleistung der Abzugshaube ist ungenügend:

• Haben Sie die korrekte Drehzahlstufe eingestellt?
• Sind die Filter zu reinigen oder zu ersetzen?
  Sind die Abluftöffnungen verstopt?

Die Lampe Funktioniert nicht:

• Ist die Lampe zu ersetzen?
• Werde die Lampe sachgerecht montiert?

KUNDENDIENST

Bevor Sie den Kundendienst rufen

I. Prufen Sie erst, ob Sie die Störung selbst beheben konnen (siehe "Störung - Was tun?").
2. Schalten Sie das Gerät ab und wieder ein, um Sicherzustellen, dass der Fehler behoben wurde.
3. Haben Sie keinen Erfolg, müssen Sie den Kundendienst benachrichtigen.

Machen Sieitte folgende Angaben:

• Art der Störung,
• das Gerätemodell, das Sie dem Typenschild im Inneren der Abzugshaube nach Entfernen der Fettfilter entnehmer können.
• Ihr vollständige Adresse,
• Ihre Telefonnummer mit Vorwahl.
• die Servicenummer (Ziffer unter dem Wort SERVICE auf dem Typenschild im Inneren der Dunstabzugshaube hinter dem Fettfilter).

Wenden Sie sich im Falle eines Reparaturbedarfs an eine autorisierte Kundendienstelle (zur Garantie von Originalersatzteilen und einer fachmännischen Reparatur). Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und die Qualitätseigenschaften des Geräts gefährden.

SERVICE

0000 000 0000

Schlieben Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an.

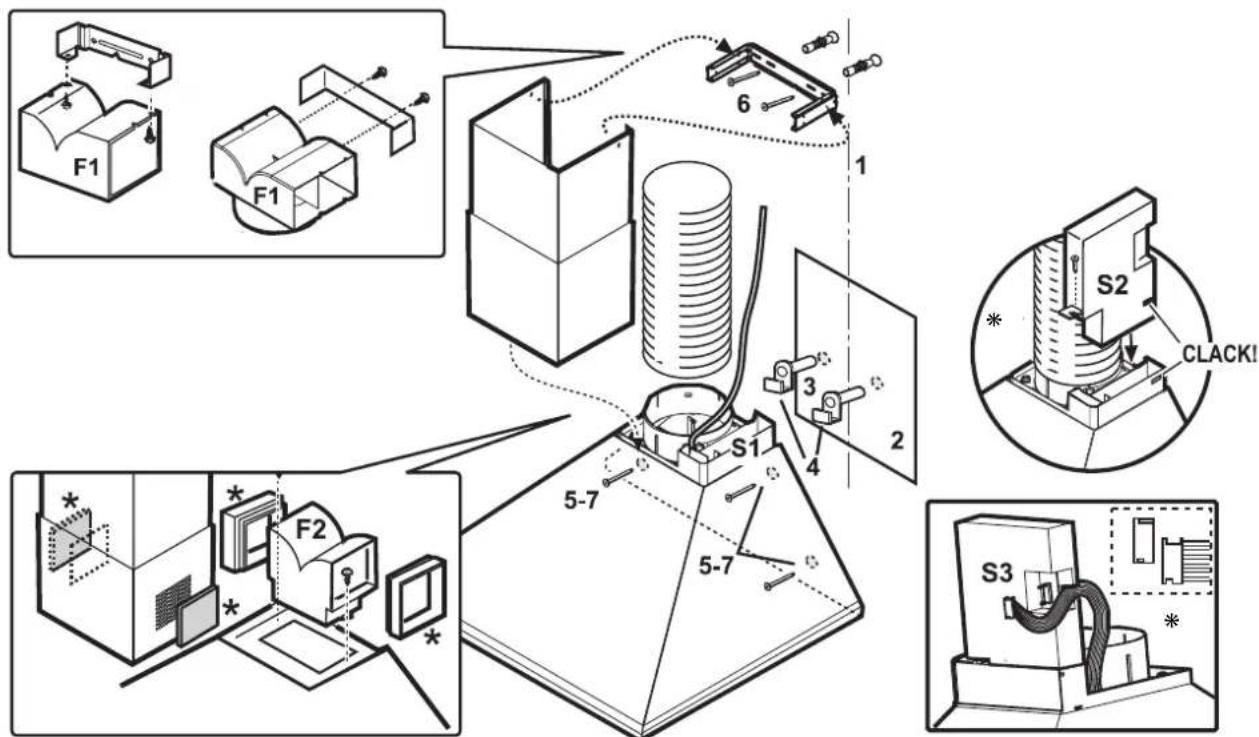

I. Ziehen Sie an der Wand eine Mittellinie vom Kochfeld bis zur Decke.
2. Markieren Sie unter Berücksichtigung der oben angegebenen Abstände die Höhe über dem Kochfeld mit einem Bleistift und legen Sie die Schablone dementsprechend an die Wand an.
3. Markieren Sie mithilfe der mitgelieferten Schablone die Bohrlocher, führen Sie die Bohrungen aus, setzten Sie die Wanddbel ein und befestigen Sie zwei Haken (falls mitgeliefert) oder schrauben Sie zwei Schrauben teilweise in die oberen Bohrungen.
4. Hängen Sie die Dunstabzugshaube ein und richten Sie sie anhand der Einstellschrauben der Haken (falls mitgeliefert) aus. Hinweis: Die Abzugshaube MUSS mit zwei weiteren Schrauben in den unteren Bohrungen und (soweit vorgesehen) mit zwei Schrauben in den oberen Bohrlöchem befestigt werden.
5. Nur bei bestimmten Modellen vorgesehen: Markieren Sie die unteren (und oberen) Bohrlocher, erhmen Sie die Abzugshaube ab, führen Sie die Bohrungen aus, setzen Sie die Wandüb ein (schrauben Sie zwei Schrauben teilweise in die oberen Bohrungen).
6. Befestigen Sie den Kamintragerbuhl an der Wand so nah wie möglich an der Decke. Bei der Umluftausführung ist in dieser Phase auch das Umlenkblech FI mit zwei Schrauben zu befestigen, falls es sich um einen Kamin mit oben angebrachten Luftungsgittern handelt (bei Kaminen mit unteren Gittern siehe Installationsphase "7").
7. Hängen Sie die Abzugshaube wieder ein und befestigen Sie sie mit den Schrauben. Bei der Umluftausführung (Kamin mit unteren Gittern) wird das Umlenkblech F2 anstelle des Anschlussrings (Modell mit zwei Schraubenbefestigungen) angebracht oder auf dem Anschlussring eingespannt (Modell mit zwei hinteren Verbindungen und einer vorderen Befestigungsschraube).

Ausführung mit Abluftbetrieb: Die Schwaden werden angesaugt und über das am Verbindungsring am Oberteil der Abzugshaube befestigte Abluftrohr nach außen befindert.

Beachten Sieitte: Hat die Abzugshaube einen bereits eingebauten Kohlefilter, so ist dieser zu entfernen.

Ausfuhrung mit Umluft+Filter-Betrieb: Die Luft wird beim Durchgang durch einen Kohlefilter gefiltert und im Raum umgewälzt. Beachten Sieitte: Hat die Abzugshaube keinen Kohlefilter, ist dieser zu bestellen und vor dem Gebrauch zu montieren.

Installation des Elektronikgehäuses

• Sieht Ihr Modell das Elektronikgehäuse S2 vor, müssen Sie es in seine Aufnahme S1 einrasten setzen und mit einer Schraube befestigen.
• Bei den mit elektronischen Bedienblenden ausgestatteten Modellen ist die Flachleitung S3 in den Sockel下半 vom Gehäuse S2 einzusetzen.

Installation des Teleskopkamins

Schlieben Sie die Abzugshaube an das Stromnetz an, befestigen Sie den Teleskopkamin mit zwei Schrauben am Haltebügel und schiben Sie die untere Häfte bis zur vorgesehen Aufnahme auf der Oberseite der Haube. Bringen Sie in den vorgesehen Fällen die beiden seitlichen Gitter an.

* Nur bei bestimmten Modellen

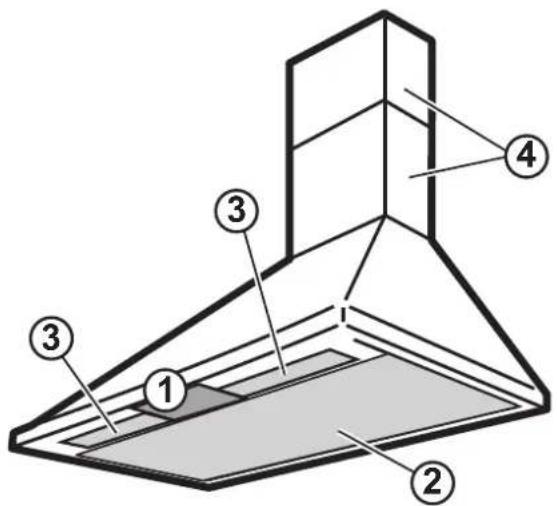

I. Bedienfeld

Beleuchtung :

Verstellen Sie zum Einsatzen den Schalter nach rechts oder drücken Sie die Taste.

Ansaugleistung/-geschwindigkeit :

Verstellen Sie den Schalter nach rechts oder drücken Sie die nachste Taste, um die Leistung/Geschwindigkeit zu erhöhen oder das Ventil zu öffnen.

2. Fettfilter

3. Lampenabdeckung

(oder Halogenlampen je nach Modell)

4. Teleskopkamin

Fettfilter:

Der Metall-Fettfilter hat unbegrenzte Lebensdauer und ist ein Mal im Monat von Hand oder im Geschirrspüller bei Niedrigtemperaturen und im Schnellspülgang zu reinigen.

Hinweis: Obwohl der Spulgang dem Fettfilter einen matten Aspectk verleihen konnte, wird die Filtrierleistung dadurch keineswegs beeinträchtigt.

a. Drücken Sie den Griff, um den Filter herauszuziehen.

b. Ziehen Sie den Filter heraus.

Lassen Sie den gereinigten Filter trocknen und gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.

Lampe/n:

Entnahmen Sie die Filter und entfernen Sie die zu ersetzende Lampe.

Setzen Sie die Filter wieder ein.

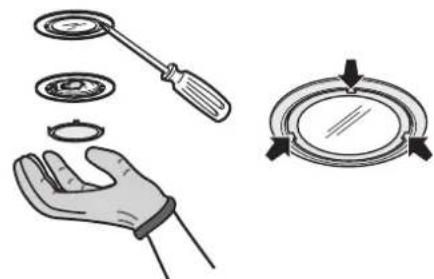

Auswechseln der Halogenlampen:

I. Trennen Sie die Abzugshaube vom Stromnetz.

WARNING: Tragen Sie Schutzhandschuhe.

1. Verwenden Sie einen kleinen Schlitzschraubenzieher, um die drei in der Abbildung bezeichneten Punkte aufzuhebeln, undephenmSie die Lampenabdeckung ab.
2. Ersetzen Sie die defekte Lampe durch eine neue.

WARNING: Verwenden Sie ausschließlich

Halogenlampen mit max. 20 W - G4.

Schlieben Sie die Lampenabdeckung wieder (sie rastet ein).

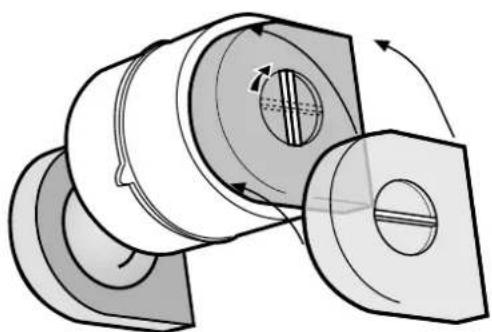

Einbau oder Ersatz des Kohlefilters

(nur bei für Umluft+Filter-Betrieb installierten Modellen). Der Kohlefilter ist alle 6 Monate zu ersetzen.

I. Entfernen Sie den/die Fettfilter.
2. Bauen Sie je nach Modell den/die den Motor abdeckenden Filter ein:

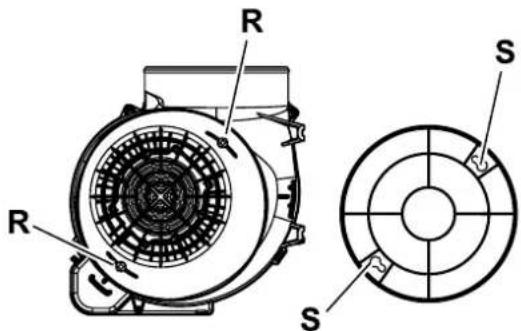

• Stellen Sie sicher, dass die Stifte R am Abluftkanal in die Schlitze S eingreifen, drehen Sie dann den Filter im Uhrzeugersinn, bis sie einrasten, oder

• drehen Sie den Griff in der Mitte im Uhrzeugersinn.

• Gehen Sie zum Herausnehmen des Fettfilters in umgekehrter Reihenfolge vor.

• Setzen Sie die Fettfilter wieder ein.

Oder
