ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WM12UT63ES SIEMENS
Υποδείξεις επισκευής - Πλυντήριο ρούχων

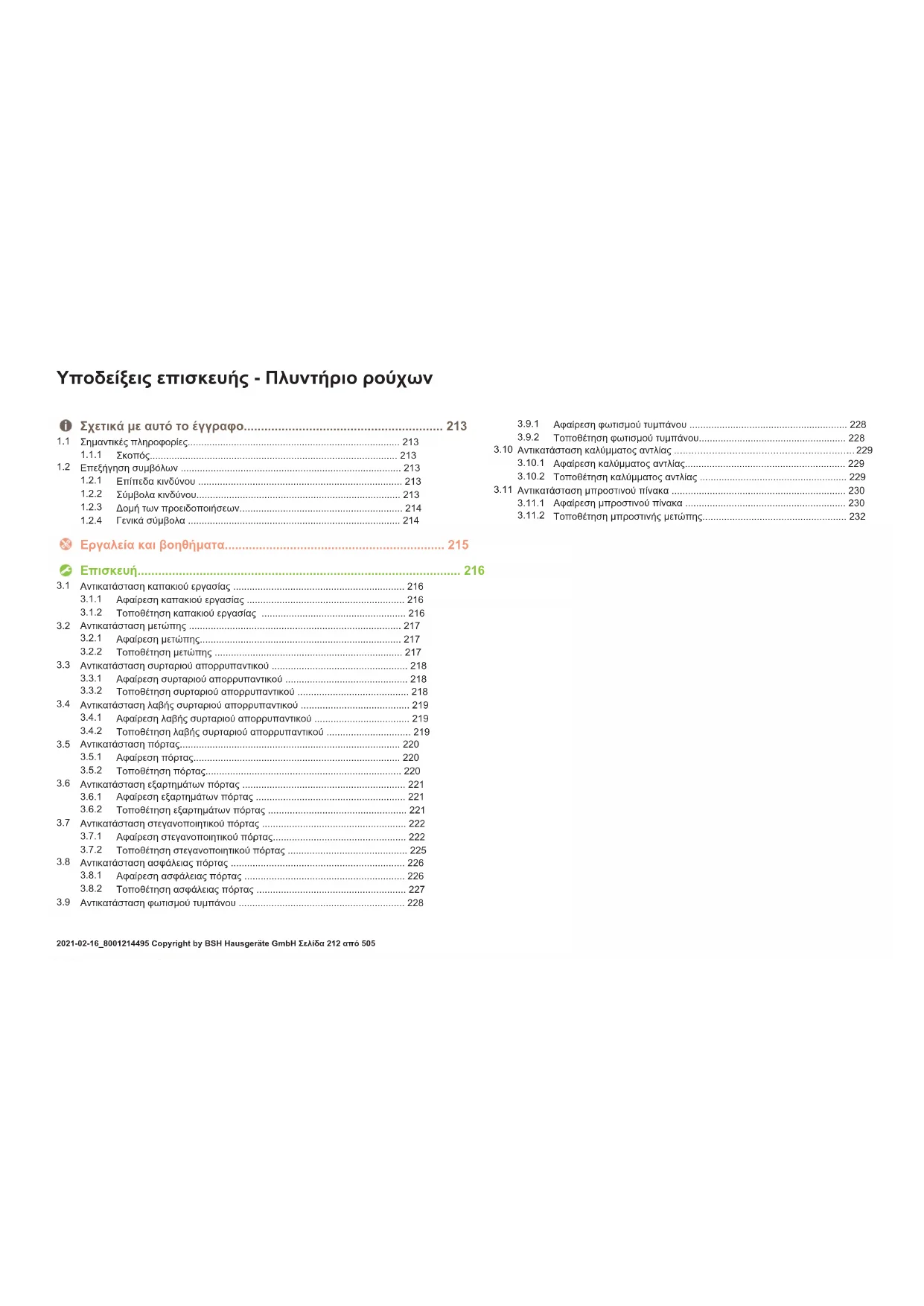

i Σχετικά με αυτό το έγγραφο.... 213
1.1 Σημαντικές πληροφορίες 213
1.1.1 Σκοπός 213
1.2 Επεξήγηση συμβόλων 213
1.2.1 Επίπεδα κινδύνου 213
1.2.2 Σύμβολα κινδύνου.... 213
1.2.3 Δομή των προειδοποιήσεων 214
1.2.4 Γενικά σύμβολα 214
Εργαλεία και βοηθήματα.... 215
Επισκευή 216
3.1 Αντικατάσταση καπακιού εργασίας 216
3.1.1 Αφαίρεση καπακιού εργασίας 216
3.1.2 Τοποθέτηση καπακιού εργασίας 216
3.2 Αντικατάσταση μετώπης 217
3.2.1 Αφαίρεση μετώπης.... 217
3.2.2 Τοποθέτηση μετώπης 217
3.3 Αντικατάσταση συρταριού απορρυπαντικού 218
3.3.1 Αφαίρεση συρταριού απορρυπαντικού 218
3.3.2 Τοποθέτηση συρταριού απορρυπαντικού 218
3.4 Αντικατάσταση λαβής συρταριού απορρυπαντικού 219
3.4.1 Αφαίρεση λαβής συρταριού απορρυπαντικού 219
3.4.2 Τοποθέτηση λαβής συρταριού απορρυπαντικού 219
3.5 Αντικατάσταση πόρτας.... 220
3.5.1 Αφαίρεση πόρτας.... 220
3.5.2 Τοποθέτηση πόρτας.... 220
3.6 Αντικατάσταση εξαρτημάτων πόρτας 221
3.6.1 Αφαίρεση εξαρτημάτων πόρτας 221
3.6.2 Τοποθέτηση εξαρτημάτων πόρτας 221
3.7 Αντικατάσταση στεγανοποιητικού πόρτας 222
3.7.1 Αφαίρεση στεγανοποιητικού πόρτας 222
3.7.2 Τοποθέτηση στεγανοποιητικού πόρτας 225
3.8 Αντικατάσταση ασφάλειας πόρτας 226
3.8.1 Αφαίρεση ασφάλειας πόρτας 226
3.8.2 Τοποθέτηση ασφάλειας πόρτας 227
3.9 Αντικατάσταση φωτισμού τυμπάνου 228
3.9.1 Αφαίρεση φωτισμού τυμπάνου 228
3.9.2 Τοποθέτηση φωτισμού τυμπάνου.... 228
3.10 Αντικατάσταση καλύμματος αντλίας 229
3.10.1 Αφαίρεση καλύμματος αντλίας 229
3.10.2 Τοποθέτηση καλύμματος αντλίας 229
3.11 Αντικατάσταση μπροστινού πίνακα 230
3.11.1 Αφαίρεση μπροστινού πίνακα 230
3.11.2 Τοποθέτηση μπροστινής μετώπης.... 232
i Σχετικά με αυτό το έγγραφο
1.1 Σημαντικές πληροφορίες
1.1.1 Σκοπός
Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).
Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.
Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.
1.2 Επεξήγηση συμβόλων
1.2.1 Επίπεδα κινδύνου
Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.
| Επίπεδο προειδοποίησης Σημασία |
| ⚠️ KINDYNOΣ | Η μη τήρηση του προειδοποιητικούμηνύματος θα οδηγήσει σε θάνατο ή σεσοβαρούς τραυματισμούς. |
| ⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ | Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεθάνατο ή σε σοβαρούς τραυματισμούς. |
| ⚠️ ΠΡΟΣΟΧΗ | Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεμικρούς τραυματισμούς. |
| ΠΡΟΣΟΧΗ! | Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σευλικές ζημιές της ιδιοκτησίας. |
Πίνακας 1: Επίπεδα κινδύνου
1.2.2 Σύμβολα κινδύνου
Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.
Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:
| Σύμβολο κινδύνου Σημασία | |
 | | Γενικό προειδοποιητικό μήνυμα |
 | | Κίνδυνος από ηλεκτρική τάση |
 | | Κίνδυνος έκρηξης |
 | | Κίνδυνος κοψίματος |
i Σχετικά με αυτό το έγγραφο
| Σύμβολο κινδύνου Σημασία | |
 | | Κίνδυνος σύνθλιψης |
 | | Κίνδυνος από καυτές επιφάνειες |
 | | Κίνδυνος από ισχυρό μαγνητικό πεδίο |
 | | Κίνδυνος από μη ιονίζουσα ακτινοβολία |
Πίνακας 2: Σύμβολα κινδύνου
1.2.3 Δομή των προειδοποιήσεων
.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.
Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.
1.2.4 Γενικά σύμβολα
Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:
 | Υμβολο Σημασία | |
| Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών) |
 | | Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου) |
| Ταυτοποίηση συνδέσμου ή εκταιδευτικού βίντεο |
 | | Ταυτοποίηση απαραίτητων εργαλείων |
| Ταυτοποίηση απαραίτητων προϋποθέσεων |
 | | Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...) |
| Ταυτοποίηση αποτελέσματος |
| Εναρξη | Ταυτοποίηση ενός πλήκτρου ή κουμπιού |
| [00123456] | Ταυτοποίηση ενός κωδικού | ανταλλακτικού |
| Κατάσταση | Ταυτοποίηση εμφανιζόμενου κειμένου/παραθύρου (στην οθόνη της συσκευής) |
Πίνακας 3: Γενικά σύμβολα
Εργαλεία και βοηθήματα
| Ονομασία Λεπτομέριες Εικόνες | |
| Βοηθητικό εργαλείο[15000155] | Εργαλείο λυσίματος πλαστικών τμημάτων |  |
| Κατσαβίδι Torx T20 με τρύπα[00340764] | 100 mm, για βίδες με κοπίλια |  |
| Ροπόκλείδο[15000441] | Ροπόκλείδο 20 - 100 Nm | |
| Πλακέ κατσαβίδι[00340854] | Λεπίδα 3,5 mm x 0,6 mm x 100 mm, Προστατευτική μόνωση 1000 V AC |  |
| Πλακέ κατσαβίδι[00340855] | Λεπίδα 5,5 mm x 1,0 mm x 125 mm, Προστατευτική μόνωση 1000 V AC |  |
| Μιτοτσίμπιδο, γωνιαστό[00341269] | Μήκος 200 mm |  |
|
| Κοφτάκι[00342182] | Μήκος: 200 mm |  |
| Ονομασία Λεπτομέριες Εικόνες | |
| Συνδυαστικό κλειδί (Γερμανοπολύγωνο) [00340811] | Νούμερο κλειδιού (Γερμανοπολύγωνο) 10°mm, M6 |  |
| Combination wrench [00340814] | Νούμερο κλειδιού (Γερμανοπολύγωνο) 13°mm, M8 |  |
| Συνδυαστικό κλειδί (Γερμανοπολύγωνο) [00340817] | Νούμερο κλειδιού (Γερμανοπολύγωνο) 17 mm, M10 |  |
| Συνδυαστικό κλειδί (Γερμανοπολύγωνο) [15000459] | Νούμερο κλειδιού (Γερμανοπολύγωνο) 16°mm, M10 |  |
Επισκευή
3.1 Αντικατάσταση καπακιού εργασίας
Ειδικά βοηθητικά μέσα:
Μύτη Torx TX20 με τρύπα, 6,3°mm (1/4") 152°mm, για βίδες με [00341272] μακριά κοπίλια ασφαλείας
Προϋπόθεση:
Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
3.1.1 Αφαίρεση καπακιού εργασίας
- Αφαιρέστε τις βίδες (1).
- Σπρώξτε το καπάκι εργασίας στην πίσω πλευρά της συσκευής (2).
- Μετακινήστε το καπάκι εργασίας προς τα επάνω (3) για να το αφαιρέσετε.
3.1.2 Τοποθέτηση καπακιού εργασίας
▶ Εγκαταστήστε με την αντίθετη σειρά.
Επισκευή
3.2 Αντικατάσταση μετώπης
Αιχμηρά άκρα περιβλήματος!
Τραυματισμοί από κοπή
▶ Φοράτε προστατευτικά γάντια.
Ολίσθηση κεκλιμένων συσκευών!
Κατάγματα οστών/τραυματισμοί σύνθλιψης
▶ Ασφαλίστε τις συσκευές από ολίσθηση.
Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!
Τραυματισμός εξαιτίας πτώσης τμημάτων.
▶ Ασφαλίστε τα εξαρτήματα από πτώση.
Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!
Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.
▶ Ασφαλίστε τα εξαρτήματα από πτώση.
Προϋπόθεση:
Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Εχει αφαιρεθεί το καπάκι εργασίας.→216
Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→218

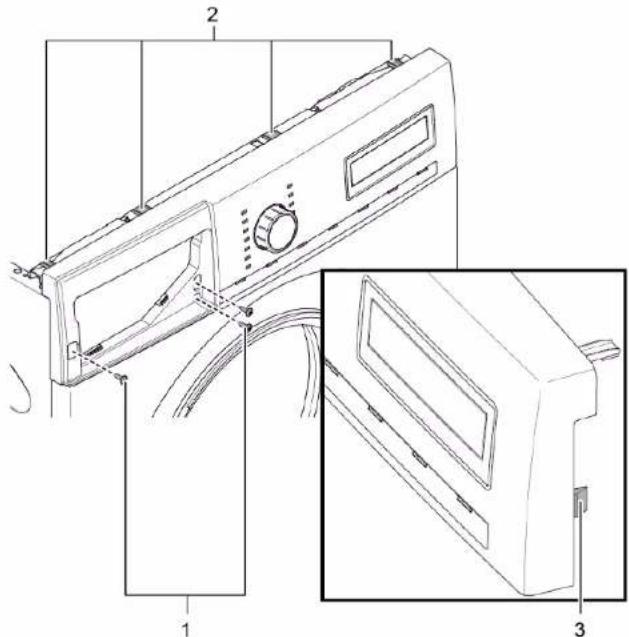

3.2.1 Αφαίρεση μετώπης
-
- Αφαιρέστε τις βίδες (1).
-
Απασφαλίστε τα στοιχεία συγκράτησης (2, 3).
- Απασφαλίστε την επαφή βύσματος της πλακέτας ελέγχου.
- Αφαιρέστε τη μετώπη.
3.2.2 Τοποθέτηση μετώπης
▶ Εγκαταστήστε με την αντίθετη σειρά.
Επισκευή
3.3 Αντικατάσταση συρταριού απορρυπαντικού
Προϋπόθεση:
Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
3.3.1 Αφαίρεση συρταριού απορρυπαντικού
- Τραβήξτε έξω το συρτάρι απορρυπαντικού.
-
- Πιέστε κάτω το ένθετο (1).
-
Αφαιρέστε το συρτάρι απορρυπαντικού (2).
3.3.2 Τοποθέτηση συρταριού απορρυπαντικού
▶ Εγκαταστήστε με την αντίθετη σειρά.
Επισκευή
3.4 Αντικατάσταση λαβής συρταριού απορρυπαντικού
Προϋπόθεση:
Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Exei aφαιρεθεί το συρτάρι απορρυπαντικού.→218
3.4.1 Αφαίρεση λαβής συρταριού απορρυπαντικού
- Απασφαλίστε τα στοιχεία συγκράτησης.
- Αφαιρέστε τη λαβή συρταριού απορρυπαντικού.
3.4.2 Τοποθέτηση λαβής συρταριού απορρυπαντικού
▶ Εγκαταστήστε με την αντίθετη σειρά.
Επισκευή
3.5 Αντικατάσταση πόρτας
ΠΡΟΣΟΧΗ
Ανοίξτε την περιοχή με τους μεντεσέδες!
Σύνθλιψη/παγίδευση δακτύλων
Μην αγγίζετε την περιοχή με τους μεντεσέδες.
▶ Φοράτε προστατευτικά γάντια.
Προϋπόθεση:
Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πόρτα είναι ανοιχτή.
3.5.1 Αφαίρεση πόρτας
1.
ΠΡΟΣΟΧΗ!
Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!
Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ.
δάπεδο.
▶ Ασφαλίστε τα εξαρτήματα από πτώση.
⚠️ ΠΡΟΣΟΧΗ
Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!
Τραυματισμός εξαιτίας πτώσης τμημάτων.
▶ Ασφαλίστε τα εξαρτήματα από πτώση.
Αφαιρέστε τις βίδες (1).
- Αφαιρέστε την πόρτα προς τα επάνω.
3.5.2 Τοποθέτηση πόρτας
▶ Εγκαταστήστε με την αντίθετη σειρά.
Επισκευή
3.6 Αντικατάσταση εξαρτημάτων πόρτας
Ανοίξτε την περιοχή με τους μεντεσέδες!
Σύνθλιψη/παγίδευση δακτύλων
Μην αγγίζετε την περιοχή με τους μεντεσέδες.
▶ Φοράτε προστατευτικά γάντια.
Προϋπόθεση:
Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πόρτα έχει αφαιρεθεί.→220
3.6.1 Αφαίρεση εξαρτημάτων πόρτας
Αποσυναρμολογήστε την πόρτα από έξω προς τα μέσα.
3.6.2 Τοποθέτηση εξαρτημάτων πόρτας
Εγκαταστήστε με την αντίθετη σειρά.
Επισκευή
3.7 Αντικατάσταση στεγανοποιητικού πόρτας
Προϋπόθεση:
Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→218
Η πόρτα έχει αφαιρεθεί.→220
To káluμμα αντλίας έχει αφαιρεθεί.→229
3.7.1 Αφαίρεση στεγανοποιητικού πόρτας
1.
Ανασηκώστε τη συσκευή μπροστά.
- Λύστε τις βίδες στο κάτω μέρος του μπροστινού πίνακα (1).
- Κατεβάστε τη συσκευή.
Επισκευή
- Αφαιρέστε τις βίδες στην περιοχή της αντλίας (2). 5. 1. Λύστε τις βίδες στο πίσω μέρος της συσκευής (1).
- Αφαιρέστε το καπάκι εργασίας (2, 3).
-
- Αφαιρέστε τις βίδες (1).
-
Απασφαλίστε τα εξαρτήματα συγκράτησης στη μετώπη (2, 3).
- Λύστε τις βίδες στο περίβλημα του διανομέα.
- Απασφαλίστε τα εξαρτήματα συγκράτησης στη μετώπη (2, 3).
- Λύστε τις βίδες στο περίβλημα του διανομέα.
-
Αφαιρέστε τη μετώπη.
-
Αφαιρέστε τη βάση του φωτός τυμπάνου στο επάνω μέρος.
Κίνδυνος κατεστραμμένης επιφάνειας!
Η επιφάνεια της συσκευής μπορεί να γρατσουνιστεί από ακατάλληλα εργαλεία.
Χρησιμοποιείτε μόνο πλαστικά εργαλεία για την αντικατάσταση του δακτυλίου τάνυσης.
Αφαιρέστε τον δακτύλιο τάνυσης από την τσιμούχα με πλαστικό εργαλείο.
- Βγάλτε το στεγανοποιητικό πόρτας από τον μπροστινό πίνακα.
- Βγάλτε τον συνδετήρα καλωδίου από την ασφάλεια πόρτας.
Επισκευή
- Λύστε τις βίδες στο επάνω μέρος του μπροστινού πίνακα (3).
-
Αφαιρέστε το μπροστινό πλαίσιο.
-
Λύστε όλες τις συνδέσεις εύκαμπτου σωλήνα.
- Αφαιρέστε το στεγανοποιητικό της πόρτας.
3.7.2 Τοποθέτηση στεγανοποιητικού πόρτας
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος από πτώση μερών εξαιτίας εσφαλμένης εγκατάστασης!
Τραυματισμός ή βλάβη στη συσκευή.
Σφίξτε τον δακτύλιο τάνυσης για το λάστιχο της πόρτας με 3,4 Nm.
▶ Εγκαταστήστε με την αντίθετη σειρά.
Επισκευή
3.8 Αντικατάσταση ασφάλειας πόρτας
Ως κατασκευαστής, υποχρεούμαστε να παρέχουμε στους πελάτες την ανταλλακτική ασφάλεια πόρτας, συμπεριλμβανομένων των οδηγιών επισκευής σύμφωνα με τον Κανονισμό (ΕΕ) 2019/2023. Οστόσο, θα θέλαμε να επισημάνουμε ότι μετά την αντικατάσταση της ασφάλειας πόρτας, απαιτείται ένας έλεγχος ηλεκτροτεχνικής ασφάλειας από εκπαιδευμένο ηλεκτρολόγο πριν τοθεί σε λειτουργία η συσκευή. Αυτό το άτομο πρέπει να είναι αποδεδειγμένα εκπαιδευμένο σύμφωνα με τους νόμους, τους κανονισμούς και τα πρότυπα της συγκεκριμένης χώρας.
Κίνδυνος για τη ζωή από ηλεκτροπεπισκευής
► Τα ηλεκτρικά μέρη πρέπει νηλεκτριολόγους.
► Μετά την επισκευή πραγμαμε το VDE 0701 ή κανονισμα
Προϋπόθεση:
Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πρόσβαση στις συσκευές είναι ελεύθερη.
Εχει αφαιρεθεί το καπάκι εργασίας.→216
'Exei aφαιρεθεί η μετώπη.
Η πόρτα έχει αφαιρεθεί.→220
'Εχει αφαιρεθεί ο δακτύλιος τάνυσης.
'Εχει αφαιρεθεί ο μπροστινός πίνακας.
'Εχει αφαιρεθεί το στεγανοποιητικό πόρτας.
3.8.1 Αφαίρεση ασφάλειας πόρτας
- Αποσυνδέστε το βύσμα ασφάλειας πόρτας.
- Απασφαλίστε την ασφάλεια πόρτας.
- Αφαιρέστε την ασφάλεια πόρτας.
Επισκευή
3.8.2 Τοποθέτηση ασφάλειας πόρτας
Εγκαταστήστε με την αντίθετη σειρά.
2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα 227 από 505
Επισκευή
3.9 Αντικατάσταση φωτισμού τυμπάνου
Προϋπόθεση:
Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πρόσβαση στις συσκευές είναι ελεύθερη.
'Εχει αφαιρεθεί το καπάκι εργασίας.→216
Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→218
'Εχει αφαιρεθεί η μετώπη.
3.9.1 Αφαίρεση φωτισμού τυμπάνου
- Αφαιρέστε τη βάση του φωτισμού τυμπάνου από τη συσκευή.
- Αποσυνδέστε τις ηλεκτρικές συνδέσεις.
- Αφαιρέστε τον φωτισμό τυμπάνου από τη βάση του φωτισμού τυμπάνου.
3.9.2 Τοποθέτηση φωτισμού τυμπάνου
▶ Εγκαταστήστε με την αντίθετη σειρά.
Επισκευή
3.10 Αντικατάσταση καλύμματος αντλίας
Προϋπόθεση:
Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
3.10.1 Αφαίρεση καλύμματος αντλίας
- Ανοίξτε το κάλυμμα της αντλίας.
- Αφαιρέστε το κάλυμμα της αντλίας.
3.10.2 Τοποθέτηση καλύμματος αντλίας
Εγκαταστήστε με την αντίθετη σειρά.
Επισκευή
3.11 Αντικατάσταση μπροστινού πίνακα
Αιχμηρά άκρα περιβλήματος!
Τραυματισμοί από κοπή
▶ Φοράτε προστατευτικά γάντια.
Προϋπόθεση:
Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→218
Η πόρτα έχει αφαιρεθεί.→220
'Εχει αφαιρεθεί το στεγανοποιητικό πόρτας.
To káluμμα αντλίας έχει αφαιρεθεί.→229
3.11.1 Αφαίρεση μπροστινού πίνακα
1.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Ολίσθηση κεκλιμένων συσκευών!
Κατάγματα οστών/τραυματισμοί σύνθλιψης
▶ Ασφαλίστε τις συσκευές από ολίσθηση.
Ανασηκώστε τη συσκευή μπροστά.
- Αφαιρέστε τις βίδες στο κάτω μέρος (1).
- Κατεβάστε τη συσκευή.
Επισκευή
-
- Αφαιρέστε τις βίδες (1).
-
Σπρώξτε το καπάι εργασίας στην πίσω πλευρά της συσκευής (2).
- Μετακινήστε τον πάγκο προς τα επάνω (3) για να τον αφαιρέσετε.
-
- Αφαιρέστε τις βίδες (1).
-
Απασφαλίστε τα στοιχεία συγκράτησης (2, 3).
- Αφαιρέστε τη μετώπη.
7.
ΠΡΟΣΟΧΗ
Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!
Τραυματισμός εξαιτίας πτώσης τμημάτων.
▶ Ασφαλίστε τα εξαρτήματα από πτώση.
Επισκευή
ΠΡΟΣΟΧΗ!
Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!
Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ.
δάπεδο.
▶ Ασφαλίστε τα εξαρτήματα από πτώση.
Αφαιρέστε τις βίδες στο μπροστινό μέρος από κάτω προς τα επάνω (2, 3).
- Αφαιρέστε το μπροστινό πλαίσιο.
3.11.2 Τοποθέτηση μπροστινής μετώπης
▶ Εγκαταστήστε με την αντίθετη σειρά.
