i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
		Идентифициране на специален съвет (текст и/или графика)
[0666]		Идентифициране на прост съвет (само текст)
[0844]		Идентифициране на връзка към видео урок
		Идентифициране на необходимите ин-струменти
		Идентифициране на необходимите предварителни условия
[DSX6]		Идентифициране на условие (ако ..., тогава ...)
[YC78]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

Инструменти и помощни средства

посочване Подрофности Изображения
Помощен инструмент[15000155]	Инструмент за разхлабване на пластмасови части
Отвертка Тогх Т20 с отвор[00340764]	100 мм, за винтове с предпазен щифт
Динамометричен ключ[15000441]	Динамометричен ключ 20 - 100 Nm
Плоска отвертка[00340854]	Връх 3,5 mm x 0,6 mm x 100 mm, Защитна изолация 1000 V AC
Плоска отвертка[00340855]	Връх 5,5 mm x 1,0 mm x 125 mm, Защитна изолация 1000 V AC
Клещи с игловидни челюсти, подъгъл[00341269]	Дължина 200 мм
Клещи резачки[00342182]	Дължина: 200 мм

посочване Подробности Изображения
Комбиниран ключ[00340811]	гаечния ключ 10°mm, M6
Combinationwrench[00340814]	гаечния ключ 13°mm, M8
Комбиниран ключ[00340817]	гаечния ключ 17 mm, M10
Комбиниран ключ[15000459]	гаечния ключ 16°mm, M10

Ремонт

3.1 Смяна на горния работен плот

Специални инструменти:

Накрайник Тогх TX20 с отвор, 6,3°мм (1/4") 152°мм, за винтове с [00341272] дълъг предпазен щифт

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.

3.1.1 Сваляне на горния работен плот

1. Свалете винтовете (1).
2. Избутайте горния работен плот към задния край на уреда (2).
3. Преместете горния работен плот нагоре (3), за да го свалите.

3.1.2 Монтиране на горния работен плот

3.2 Смяна на фасадния панел

Остри ръбове на корпуса!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

Укрепете уредите срещу приплъзване.

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

O.

Закрепете компонента, така че да не падне.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
√ Горният работен плот е свален.→6
Чекмеджето за перилния препарат е свалено.→8

3.2.1 Сваляне на фасадния панел

1. 1. Свалете винтовете (1).

2. Освободете крепежните елементи (2, 3).

1. Освободете щепселното съединение на контролния блок.
2. Свалете фасадния панел.

3.2.2 Монтиране на фасадния панел

▶ Монтирайте в обратен ред.

Ремонт

3.3 Смяна на чекмеджето за перилен препарат

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.

3.3.1 Сваляне на чекмеджето за перилен препарат

1. Изтеглете чекмеджето за перилен препарат.
2. 1. Натиснете надолу върху подложката (1).

3. Свалете чекмеджето за перилен препарат (2).

3.3.2 Монтиране на чекмеджето за перилен препарат

▶ Монтирайте в обратен ред.

Ремонт

3.4 Смяна на дръжката на чекмеджето за перилен препарат

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Чекмеджето за перилния препарат е свалено.→8

3.4.1 Сваляне на дръжката на чекмеджето за перилен препарат

1. Освободете крепежните елементи.

1. Свалете дръжката на чекмеджето за перилен препарат.

3.4.2 Монтиране на дръжката на чекмеджето за перилен препарат

3.5 Смяна на вратата

ВНИМАТЕЛНО

Отворете областта на пантите!

Премазване/захващане на пръстите

▶ Не посягайте към областта на пантите.

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Вратата е отворена.

3.5.1 Изваждане на вратата

1.

ВНИМАНИЕ!

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъното.

Закрепете компонента, така че да не падне.

ВНИМАТЕЛНО

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

Свалете винтовете (1).

1. Извадете вратата нагоре.

3.5.2 Монтиране на вратата

▶ Монтирайте в обратен ред.

Ремонт

3.6 Смяна на компонентите на вратата

Отворете областта на пантите!

Премазване/захващане на пръстите

▶ Не посягайте към областта на пантите.

- Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Вратата е свалена.→10

3.6.1 Сваляне на компонентите на вратата

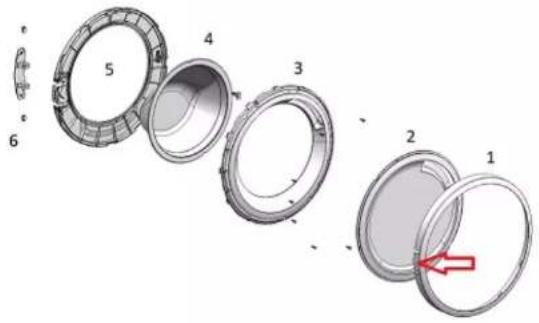

- Разглобете вратата отвън навътре.

3.6.2 Монтиране на компонентите на вратата

3.7 Смяна на уплътнението на вратата

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Чекмеджето за перилния препарат е свалено.→8
Вратата е свалена.→10
√ Капакът на помпата е свален.→19

3.7.1 Сваляне на уплътнението на вратата

1.

ПРЕДУПРЕЖДЕНИЕ

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

Укрепете уредите срещу приплъзване.

Повдигнете уреда отпред.

1. Разхлабете винтовете в долната част на предния панел (1).

1. Спуснете уреда надолу.

Ремонт

1. Отстранете винтовете в областта на помпата (2). 5. 1. Разхлабете винтовете отзад на уреда (1).

2. Свалете горния работен плот (2, 3).

1. 1. Свалете винтовете (1).

2. Освободете крепежните елементи на фасадния панел (2, 3).

3. Разхлабете винтовете на корпуса на дозатора.
4. Освободете крепежните елементи на фасадния панел (2, 3).
5. Разхлабете винтовете на корпуса на дозатора.

1. Свалете фасадния панел.

2. Свалете държача на осветлението на барабана отгоре.

Риск от повредена повърхност!

Повърхността на уреда може да се надраска, ако използвате неправилни инструменти.

- Използвайте само пластмасови инструменти за подмяна на обтягация пръстен.

Свалете обтягация пръстен от уплътнението с пластмасов инструмент.

1. Освободете уплътнението на вратата от предния панел.
2. Освободете конектора на кабела от ключалката на вратата.

Ремонт

1. Разхлабете винтовете в горната част на предния панел (3).

1. Свалете предния панел.

2. Освободете всички съединителни елементи за маркучи.

1. Извадете уплътнението на вратата.

3.7.2 Монтиране на уплътнението на вратата

ПРЕДУПРЕЖДЕНИЕ

Риск от падащи части поради неправилен монтаж!

Нараняване или повреждане на уреда.

▶ Натегнете притискация пръстен на уплътнението на вратата с 3,4 Nm.

▶ Монтирайте в обратен ред.

Ремонт

3.8 Смяна на ключа на вратата

Като производител ние сме задължени да предоставим на потребителите като резервна част ключалка за вратата, включително инструкция за ремонт в съответствие с Регламента (ЕС) 2019/2023. Бихме искали да отбележим обаче, че след смяната на ключалката на вратата, е необходимо да се извърши електротехническа проверка за безопасност от квалифициран електротехник, преди уредът да бъде пуснат в експлоатация. Това лице трябва да бъде с потвърдена квалификация съгласно специфичните за страната закони, разпоредби и стандарти.

ОПАСНОСТ Риск от токов удар поради ча- Опасност за живота от токов уд- ► Електрическите части тря- рани електротехници. ► След ремонта трябва да съгласно VDE 0701 или в страната разпоредби.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
√ Горният работен плот е свален.→6
Фасадният панел е свален.
Вратата е свалена.→10
Обтягацият пръстен е свален.
Предният панел е свален.
Уплътнението на вратата е свалено.

3.8.1 Сваляне на ключалката на вратата

1. Изключете щепсела на ключалката на вратата.
2. Освободете ключалката на вратата.

1. Свалете ключалката на вратата.

Ремонт

3.8.2 Монтиране на ключалката на вратата

Ключалката на вратата трябва да е в правилното положение, за да осигури функцията за аварийно отваряне на вратата на уреда.

▶ Монтирайте в обратен ред.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Страница 17 от 505

Ремонт

3.9 Смяна на осветлението на барабана

ВНИМАТЕЛНО

Остри ръбове на корпуса!

Наранявания от порязване

▶ Носете предпазни ръкавици.

ПРЕДУПРЕЖДЕНИЕ

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

Укрепете уредите срещу приплъзване.

ВНИМАТЕЛНО

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

ВНИМАНИЕ!

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

Закрепете компонента, така че да не падне.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
√ Горният работен плот е свален.→6
Чекмеджето за перилния препарат е свалено.→8
Фасадният панел е свален.

3.9.1 Сваляне на осветлението на барабана

1. Издърпайте държача на осветлението на барабана от уреда.
2. Изключете електрическите връзки.
3. Свалете осветлението на барабана от държача.

3.9.2 Монтиране на осветлението на барабана

▶ Монтирайте в обратен ред.

Ремонт

3.10 Смяна на капака на помпата

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.

3.10.1 Сваляне на капака на помпата

1. Отворете капака на помпата.

1. Свалете капака на помпата.

3.10.2 Монтиране на капака на помпата

3.11 Смяна на предния панел

ВНИМАТЕЛНО

Остри ръбове на корпуса!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Чекмеджето за перилния препарат е свалено.→8
Вратата е свалена.→10
Уплътнението на вратата е свалено.
√ Капакът на помпата е свален.→19

3.11.1 Сваляне на предния панел

1.

ПРЕДУПРЕЖДЕНИЕ

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

▶ Укрепете уредите срещу приплъзване.

Повдигнете уреда отпред.

1. Свалете винтовете отдолу (1).

1. Спуснете уреда надолу.

Ремонт

1. 1. Свалете винтовете (1).

2. Избутайте горния работен плот към задния край на уреда (2).

3. Преместете горния работен плот нагоре (3), за да го свалите.

Риск от падащи части поради разхлабени винтове! Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

Ремонт

ВНИМАНИЕ!

Риск от падащи части поради разхлабени винтове! Повреда на други части на уреда или в дома на клиента, напр. дъното.

Закрепете компонента, така че да не падне.

Свалете винтовете отпред, като започнете отдолу нагоре (2, 3).

1. Свалете предния панел.

3.11.2 Монтиране на предния панел

▶ Монтирайте в обратен ред.
