Capacité de chargement	9 kg
Volume du tambour	63 litres
Classe énergétique (label EU 2021)	C
Consommation électrique	66 kWh / 100 cycles
Vitesse d'essorage maximale	1 200 tr/min
Plage de vitesse d'essorage	400 - 1 200 tr/min
Classe d'efficacité d'essorage	B
Classe acoustique	A
Niveau sonore essorage	72 dB(A)
Dimensions H x L x P	84,5 x 59,8 x 59,0 cm
Profondeur hublot ouvert	106,3 cm
Diamètre du hublot	32 cm
Angle d'ouverture du hublot	171°
Moteur iQdrive - garantie	10 ans
Technologie gestion de l'eau	waterPerfect Plus
Raccourcissement programme varioSpeed	jusqu'a 65 %
Fonction Pause+Charge	Oui
Protection anti-inondation	Oui
Verrouillage securite enfants	Oui
Type de chargement	Frontal

FOIRE AUX QUESTIONS - WM12UT63ES SIEMENS

Quelle est la capacité de chargement du Siemens WM12UT63ES ?

Le WM12UT63ES accepte jusqu'à 9 kg de linge par cycle dans un tambour de 63 litres. Cette capacité convient parfaitement aux familles de 4 à 5 personnes. Certains programmes spécifiques (délicat, laine) imposent une charge réduite.

Comment fonctionne la fonction varioSpeed ?

La fonction varioSpeed raccourcit la durée de n'importe quel programme jusqu'à 65 %. Il suffit d'appuyer sur la touche varioSpeed après avoir sélectionné le programme. La machine adapte automatiquement la température et le débit d'eau pour maintenir un résultat de lavage optimal.

Qu'est-ce que le moteur iQdrive et quelle garantie propose Siemens ?

Le moteur iQdrive est un moteur à entraînement direct sans balais de carbone, plus silencieux et plus économe en énergie qu'un moteur à courroie classique. Siemens le garantit 10 ans contre les défauts de fabrication, ce qui représente un avantage significatif sur la durée de vie de l'appareil.

Comment ajouter du linge oublié en cours de cycle grâce à Pause+Charge ?

Appuyez sur la touche Pause pendant un cycle en cours. Attendez quelques secondes que la machine se stabilise et que le hublot se déverrouille. Ajoutez les articles oubliés, refermez le hublot, puis appuyez à nouveau sur Départ pour reprendre le programme.

Comment activer le verrouillage sécurité enfants ?

Placez le sélecteur de programme sur la position Off. Maintenez simultanément les touches indiquées dans la notice (généralement température et essorage) pendant 3 à 5 secondes, jusqu'à ce que le témoin correspondant s'allume. Pour désactiver la sécurité enfants, répétez exactement la même manipulation.

Mon lave-linge vibre fortement à l'essorage, comment résoudre le problème ?

Vérifiez en priorité que les vis de transport situées à l'arrière de l'appareil ont bien été retirées avant la première mise en service. Assurez-vous ensuite que les 4 pieds réglables reposent à plat sur un sol stable. Un linge mal réparti dans le tambour peut aussi provoquer des déséquilibres : relancez le cycle avec une charge mieux répartie.

Comment nettoyer le filtre de vidange du WM12UT63ES ?

Placez un récipient plat sous le capot inférieur droit avant d'ouvrir le bouchon de vidange d'urgence pour évacuer l'eau résiduelle. Dévissez ensuite le filtre dans le sens antihoraire, rincez-le sous l'eau courante et remettez-le en place jusqu'au déclic. Nettoyez ce filtre toutes les 4 à 6 semaines pour éviter les pannes de vidange.

Quels sont les codes erreur les plus courants sur ce modèle ?

Les codes fréquents sont :

• E18 : problème de vidange (vérifiez le filtre et le tuyau d'évacuation)
• E17 / F17 : défaut d'arrivée d'eau (vérifiez le robinet et le filtre du tuyau d'alimentation)
• E23 / F23 : fuite détectée par la protection anti-inondation (coupez l'eau et appelez un technicien)

Consultez la notice pour la liste complète des codes.

Quelle est la consommation électrique réelle du WM12UT63ES ?

La consommation certifiée est de 66 kWh pour 100 cycles (programme coton 60°C, charge nominale), soit environ 0,66 kWh par lavage. La technologie waterPerfect Plus module également la consommation d'eau selon le type de linge et le niveau de salissure détecté.

Comment entretenir le tambour et prévenir les mauvaises odeurs ?

Laissez le hublot entrouvert après chaque lavage pour aérer le tambour. Essuyez le joint en caoutchouc du hublot avec un chiffon humide régulièrement. Lancez le programme Nettoyage tambour (sans linge) environ une fois par mois avec un produit d'entretien lave-linge adapté.

Quels programmes de lavage sont disponibles sur le WM12UT63ES ?

L'appareil propose une large gamme de programmes :

• Coton (20°C, 40°C, 60°C, 90°C), Synthétiques, Délicat, Laine / Lavage main
• Express 15 min, Express 30 min
• Chemises, Lingerie, Couleurs foncées, Microfibres
• Nettoyage tambour, Vidage / Essorage

Le hublot du WM12UT63ES est-il facile d'accès pour charger le linge ?

Oui, le hublot mesure 32 cm de diamètre et s'ouvre à 171°, ce qui facilite le chargement et le déchargement des grandes pièces comme les draps, serviettes de bain et couettes. L'ouverture large réduit également les risques de coincement du linge dans le joint.

MODE D'EMPLOI WM12UT63ES SIEMENS

Conseils de réparation - Lave-linge

i A propos de ce document.... 171

1.1 Informations importantes.... 171

1.1.1 Objectif 171

1.2 Explication des symboles.... 171

1.2.1 Niveaux de risque 171

1.2.2 Symboles de danger 171

1.2.3 Structure des indications d'avertissement 172

1.2.4 Symboles généraux 172

Outils et aides.... 173

Réparation 174

3.1 Changer le dessus.... 174

3.1.1 Retirer le dessus.... 174

3.1.2 Monter le dessus.... 174

3.2 Changer le panneau de commande 175

3.2.1 Retirer le panneau de commande 175

3.2.2 Monter le panneau de commande.... 175

3.3 Changer le bac à produits 176

3.3.1 Retirer le bac à produits 176

3.3.2 Monter le bac à produits 176

3.4 Changer la poignée du bac à produits.... 177

3.4.1 Retirer la poignée du bac à produits.... 177

3.4.2 Monter la poignée du bac à produits.... 177

3.5 Changer la porte.... 178

3.5.1 Retirer la porte.... 178

3.5.2 Monter la porte 178

3.6 Changer les composants de la porte.... 179

3.6.1 Retirer les composants de la porte 179

3.6.2 Monter les composants de la porte.... 179

3.7 Changer le joint de porte.... 180

3.7.1 Retirer le joint de porte 180

3.7.2 Monter le joint de porte.... 183

3.8 Echange de la fermeture de porte.... 184

3.8.1 Retrait de la fermeture de porte 184

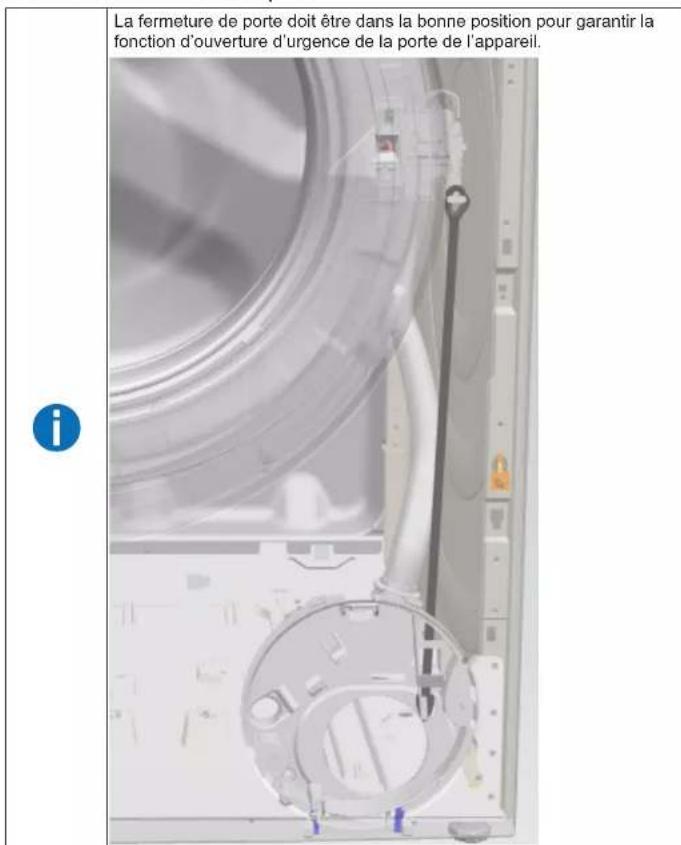

3.8.2 Monter la fermeture de porte.... 185

3.9 Changer la lumière du tambour 186

3.9.1 Retirer la lumière du tambour 186

3.9.2 Monter la lumière du tambour.... 186

3.10 Changer le couvercle de la pompe 187

3.10.1 Retirer le couvercle de la pompe 187

3.10.2 Monter le couvercle de la pompe.... 187

3.11 Changer le panneau de façade 188

3.11.1 Retirer le panneau de façade 188

3.11.2 Monter le panneau de façade.... 190

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Outils et aides

Désignation Détails Images
Outil auxiliaire[15000155]	Cale de montage pour démon-ter les pièces en plastique
Tournevis Torx T20 avec perçage[00340764]	100 mm , pour les vis avec la tige de sécurité
Clé dynamomé-trique[15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat[00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat[00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-gulaire[00341269]	Longueur 200 mm
Pince coupante[00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte[00340811]	Taille de la clé 10°mm, M6
Combination wrench[00340814]	Taille de la clé 13°mm, M8
Clé mixte[00340817]	Taille de la clé 17 mm, M10
Clé mixte[15000459]	Taille de la clé 16°mm, M10

Réparation

3.1 Changer le dessus

Outillage nécessaire:

Embout tournevis Torx TX20 6.3°mm (1/4") 152°mm, pour vis avec [00341272] avec trou, long axe de sécurité

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.1.1 Retirer le dessus

1. Retirer les vis (1).
2. Repousser le dessus vers l'arrière l'appareil (2).
3. Soulever le dessus (3) pour le retirer.

3.1.2 Monter le dessus

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.2 Changer le panneau de commande

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Dessus a été retiré.→174
Bac à produits retiré.→176

3.2.1 Retirer le panneau de commande

1. 1. Retirer les vis (1).

2. Retirer les éléments de fixation (2, 3).

1. Relâcher le contact à fiche de l'unité de commande.
2. Retirer le panneau de commande.

3.2.2 Monter le panneau de commande

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.3 Changer le bac à produits

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.3.1 Retirer le bac à produits

1. Ouvrir le bac à produits.
2. 1. Appuyer dessus pour l'insérer (1).

3. Retirer le bac à produits (2).

3.3.2 Monter le bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.4 Changer la poignée du bac à produits

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→176

3.4.1 Retirer la poignée du bac à produits

1. Retirer les éléments de fixation.

1. Retirer la poignée du bac à produits.

3.4.2 Monter la poignée du bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.5 Changer la porte

PRUDENCE

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

- Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
La porte est ouverte.

3.5.1 Retirer la porte

1.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
- Sécuriser les composants contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Retirer les vis (1).

1. Retirer la porte en la soulevant.

3.5.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.6 Changer les composants de la porte

PRUDENCE

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

- Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Porte a été retirée.→178

3.6.1 Retirer les composants de la porte

Démonter la porte de l'extérieur vers l'intérieur.

3.6.2 Monter les composants de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.7 Changer le joint de porte

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→176
√ Porte a été retirée.→178
√ Couvercle de la pompe a été retiré.→187

3.7.1 Retirer le joint de porte

1.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Soulever l'appareil par l'avant.

1. Desserrer les vis dans la portion inférieure du panneau de façade (1).

1. Abaisser l'appareil.

Réparation

1. Retirer les vis dans la zone de la pompe (2). 5. 1. Desserrer les vis à l'arrière de l'appareil (1).

1. Retirer le dessus (2, 3).

1. 1. Retirer les vis (1).

2. Relâcher les éléments de fixation du panneau (2, 3).

3. Desserrer les vis du boîtier du distributeur.

1. Retirer le panneau de commande.

2. Retirer le support de la lumière du tambour en partie supérieure.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. Défaire le joint de porte du panneau de façade.
2. Débrancher le connecteur de câble de la fermeture de porte.

Réparation

1. Desserrer les vis dans la portion supérieure du panneau de façade (3).

1. Retirer le panneau de façade.

2. Retirer tous les raccords de flexibles.

3.7.2 Monter le joint de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.8 Echange de la fermeture de porte

En tant que fabricant, nous sommes obligés de fournir aux clients la fermeture de porte SAV incluant les instructions de réparation selon la régulation (EU) 2019/2023. Toutefois, nous aimerions mentionner la nécessité d'effectuer un test électrotechnique par un électricien qualifié, après l'échange d'une fermeture de porte, avant la mise en service de l'appareil. Cette personne doit être qualifiée selon les lois, régulations et standards nationaux spécifiques, de façon vérifiable.

DANGER

Risque d'électrocution en raison de pièces sous tension! Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

PRUDENCE

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.

L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Dessus a été retiré.→174
√ Panneau de commande a été retiré.
Porte a été retirée.→178
Collier de serrage a été retiré.
√ Panneau de façade a été retiré.
√ Joint de porte a été retiré.

3.8.1 Retrait de la fermeture de porte

1. Débrancher la prise de la fermeture de porte.
2. Défaire la fermeture de porte.

3.8.2 Monter la fermeture de porte

La fermeture de porte doit être dans la bonne position pour garantir la fonction d'ouverture d'urgence de la porte de l'appareil.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.9 Changer la lumière du tambour

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Dessus a été retiré.→174
Bac à produits retiré.→176
√ Panneau de commande a été retiré.

3.9.1 Retirer la lumière du tambour

1. Sortir le support de la lumière du tambour de l'appareil.
2. Débrancher les connexions électriques.
3. Retirer la lumière du tambour de son support.

3.9.2 Monter la lumière du tambour

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.10 Changer le couvercle de la pompe

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.10.1 Retirer le couvercle de la pompe

1. Ouvrir le couvercle de la pompe.

1. Retirer le couvercle de la pompe.

3.10.2 Monter le couvercle de la pompe

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.11 Changer le panneau de façade

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→176
Porte a été retirée.→178
√ Joint de porte a été retiré
√ Couvercle de la pompe a été retiré.→187

3.11.1 Retirer le panneau de façade

1.

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Soulever l'appareil par l'avant.

1. Retirer les vis dans la portion inférieure (1).

1. Abaisser l'appareil.

Réparation

1. 1. Retirer les vis (1).

2. Repousser le dessus vers l'arrière l'appareil (2).

3. Soulever le dessus (3) pour le retirer.

1. 1. Retirer les vis (1).

2. Retirer les éléments de fixation (2, 3).

1. Retirer le panneau de commande.

7.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute.

Réparation

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher. - Sécuriser les composants contre le risque de chute.

Retirer les vis à l'avant à partir du bas (2, 3).

1. Retirer le panneau de façade.

3.11.2 Monter le panneau de façade

Le montage s'effectue dans l'ordre chronologique inverse.
