MANUAL DE UTILIZADOR WM12UT63ES SIEMENS
Dicas de resolução - Máquina de lavar roupa
i Sobre este documento.... 360
1.1 Informação importante 360
1.1.1 Finalidade 360
1.2 Explicação dos símbolos.... 360
1.2.1 Níveis de perigo.... 360
1.2.2 Símbolos de perigo 360
1.2.3 Estrutura dos avisos.... 361
1.2.4 Símbolos gerais 361
Ferramentas e auxiliares.... 362
Reparação.... 363
3.1 Substituir o tampo.... 363
3.1.1 Remover o tampo 363
3.1.2 Instalar o tampo 363
3.2 Substituir o painel dos comandos 364
3.2.1 Remover o painel dos comandos 364
3.2.2 Instalar o painel dos comandos.... 364
3.3 Substituir a gaveta para detergente 365
3.3.1 Remover a gaveta para detergente 365
3.3.2 Instalar a gaveta para detergente.... 365
3.4 Substituir a pega da gaveta para detergente 366
3.4.1 Remover a pega da gaveta para detergente 366
3.4.2 Instalar a pega da gaveta para detergente.... 366
3.5 Substituir a porta 367
3.5.1 Remover a porta 367
3.5.2 Instalar a porta.... 367
3.6 Substituir os componentes da porta.... 368
3.6.1 Remover os componentes da porta.... 368
3.6.2 Instalar os componentes da porta 368
3.7 Substituir a vedação da porta.... 369
3.7.1 Remover a vedação da porta.... 369
3.7.2 Instalar a vedação da porta 372
3.8 Substituir o dispositivo de bloqueio da porta.... 373
3.8.1 Remover o dispositivo de bloqueio da porta.... 373
3.8.2 Instalar o dispositivo de bloqueio da porta 374
3.9 Substituir a luz do tambor.... 375
3.9.1 Remover a luz do tambor.... 375
3.9.2 Instalar a luz do tambor 375
3.10 Substituir a tampa da bomba 376
3.10.1 Remover a tampa da bomba 376
3.10.2 Instalar a tampa da bomba.... 376
3.11 Substituir o painel frontal 377
3.11.1 Remover o painel frontal 377
3.11.2 Instalar o painel frontal.... 379
i Sobre este documento
1.1.1 Finalidade
Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.
Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.
1.2 Explicação dos símbolos
1.2.1 Níveis de perigo
Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.
| Nível de aviso Significado | |
 | A não observância da mensagem de aviso resulta em morte ou ferimentos graves. |
 | A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves. |
 | A não observância da mensagem de aviso pode resultar em ferimentos ligeiros. |
 | A não observância da mensagem de aviso pode resultar em danos materiais. |
Tabela 1: Níveis de perigo
1.2.2 Símbolos de perigo
Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.
Neste documento são utilizados os seguintes símbolos de perigo:
| Símbolo de perigo Significado |
 | | Mensagem geral de aviso |
 | | Perigo de tensão elétrica |
 | | Risco de explosão |
 | | Perigo de cortes |
i Sobre este documento
| Símbolo de perigo Significado |
 | | Perigo de esmagamento |
 | | Perigo de superfícies quentes |
 | | Perigo de campo eletromagnético intenso |
 | | Perigo de radiação não-ionizante |
Tabela 2: Símbolos de perigo
1.2.3 Estrutura dos avisos
Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.
PERIGO
Tipo e origem do perigo!
Possíveis consequência de ignorar o perigo / aviso.
Medidas e proibicões para prevenir o perigo.
O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.
PERIGO
Risco de choque elétrico devido a partes sob tensão!
Morte por eletrocussão
- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.
1.2.4 Símbolos gerais
Neste documento são utilizados os seguintes símbolos gerais:
| Símbolo ger. Significado | |
 | | Identificação de uma dica especial (texto e/ou ilustração) |
| [0734] | | Identificação de uma dica simples (apenas texto) |
| [4204] | | Identificação de uma ligação para um tutorial em vídeo |
| [5460] | | Identificação das ferramentas necessárias |
| [6316] | | Identificação das condições prévias necessárias |
| [6641] | | Identificação de uma condição (se ..., então ...) |
| [6983] | | Identificação de um resultado |
| [Iniciar] Identificação de uma tecla ou botão | |
| [00123456] Identificação de um número de material |
| Estado Identificação de um texto exibido / janela(no visor do aparelho) |
Tabela 3: Símbolos gerais
Ferramentas e auxiliares
| Designação Detalhes Imagens | |
| Ferramenta auxiliar [15000155] | Ferramenta para soltar as partes em plástico |  |
| Chave parafusos Torx T20 com orifício [00340764] | 100 mm, para parafusos compino de segurança |  |
| Chave dinamométrica [15000441] | Chave dinamométrica 20 - 100 Nm | |
| Chave de fenda [00340854] | Lâmina 3,5 mm x 0,6 mm x 100 mm, isolamento protetor 1000 V AC |  |
| Chave de fenda [00340855] | Lâmina 5,5 mm x 1,0 mm x 125 mm, isolamento protetor 1000 V AC |  |
| Alicate de pontas, padrão angular [00341269] | Comprimento 200 mm |  |
| Alicate de corte [00342182] | Comprimento: 200 mm |  |
| Designação Detalhes Imagens | |
| Chave combinada[00340811] | Tamanho da chave 10°mm, M6 |  | |
| Combination wren-ch[00340814] | Tamanho da chave 13°mm, M8 |  | |
| |
| Chave combinada[00340817] | Tamanho da chave 17 mm,M10 |  | |
| Chave combinada[15000459] | Tamanho da chave 16°mm,M10 |  | |
Reparação

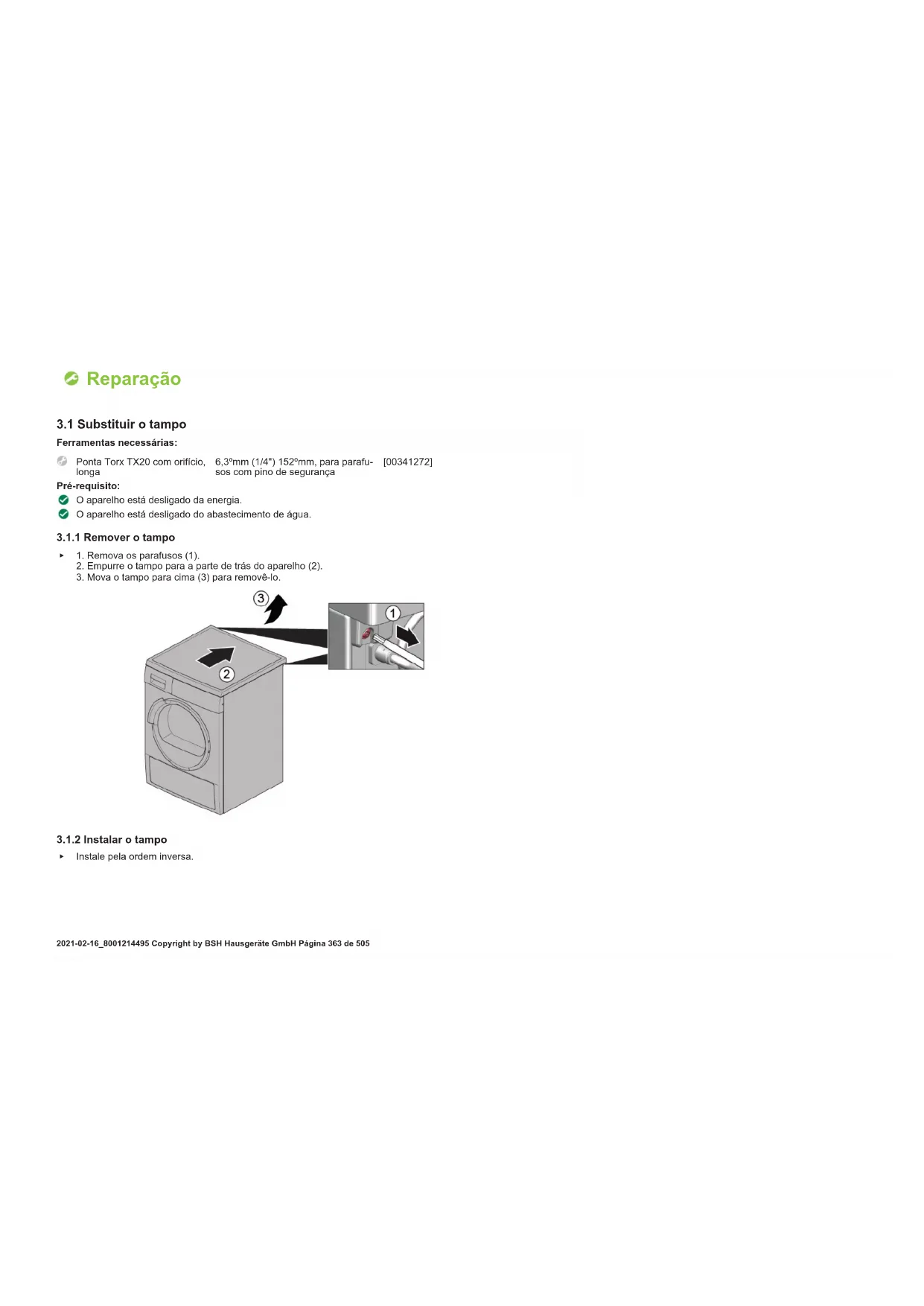

3.1 Substituir o tampo
Ferramentas necessárias:
Ponta Torx TX20 com orifício, 6,3°mm (1/4") 152°mm, para parafusos com pino de segurança [00341272] longa
Pré-requisito:
√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
3.1.1 Remover o tampo
▶ 1. Remova os parafusos (1).
2. Empurre o tampo para a parte de trás do aparelho (2).
3. Mova o tampo para cima (3) para removê-lo.
Instale pela ordem inversa.
Reparação
3.2 Substituir o painel dos comandos
Arestas vivas no alojamento!
Lesões por corte
▶ Use luvas de proteção.
Deslizamento de aparelhos inclinados!
Fraturas ósseas / ferimentos de esmagamento
▶ Proteja os aparelhos contra o deslizamento.
Risco de queda de peças devido a parafusos desapertados!
Lesões devido à queda de peças.
▶ Proteja o componente contra as quedas.
Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.
▶ Proteja o componente contra as quedas.
Pré-requisito:
O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
O tampo foi removido.→363
A gaveta para detergente foi removida.→365
3.2.1 Remover o painel dos comandos
-
- Remova os parafusos (1).
-
Solte os elementos de encaixe (2, 3).
- Solte o contacto de ligação da unidade de controlo.
- Remova o painel dos comandos.
3.2.2 Instalar o painel dos comandos
Instale pela ordem inversa.
Reparação
3.3 Substituir a gaveta para detergente
Pré-requisito:
√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
3.3.1 Remover a gaveta para detergente
- Puxe a gaveta para detergente para fora.
-
- Pressione para baixo ao inserir (1).
-
Remova a gaveta para detergente (2).
Instale pela ordem inversa.
Reparação
3.4 Substituir a pega da gaveta para detergente
Pré-requisito:
√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A gaveta para detergente foi removida.→365
3.4.1 Remover a pega da gaveta para detergente
- Solte os elementos de encaixe.
- Remova a pega da gaveta para detergente.
3.4.2 Instalar a pega da gaveta para detergente
Instale pela ordem inversa.
Reparação
3.5 Substituir a porta
CUIDADO
Zona das dobradiças aberta!
Esmagamento / entalamento dos dedos
- Não coloque as mãos na zona das dobradiças.
▶ Use luvas de proteção.
Pré-requisito:
√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A porta está aberta.
3.5.1 Remover a porta
1.
ATENÇÃO
Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.
▶ Proteja o componente contra as quedas.
CUIDADO
Risco de queda de peças devido a parafusos desapertados!
Lesões devido à queda de peças.
▶ Proteja o componente contra as quedas.
Remova os parafusos (1).
- Remova a porta para cima.
3.5.2 Instalar a porta
- Instale pela ordem inversa.
Reparação
3.6 Substituir os componentes da porta
Zona das dobradiças aberta!
Esmagamento / entalamento dos dedos
- Não coloque as mãos na zona das dobradiças.
▶ Use luvas de proteção.
Pré-requisito:
√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A porta foi removida.→367
3.6.1 Remover os componentes da porta
Desmonte a porta do exterior para o interior.
3.6.2 Instalar os componentes da porta
Instale pela ordem inversa.
Reparação
3.7 Substituir a vedação da porta
Arestas vivas no alojamento!
Lesões por corte
▶ Use luvas de proteção.
Risco de queda de peças devido a parafusos desapertados!
Lesões devido à queda de peças.
▶ Proteja o componente contra as quedas.
Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.
▶ Proteja o componente contra as quedas.
Pré-requisito:
√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A gaveta para detergente foi removida.→365
A porta foi removida.→367
A tampa da bomba foi removida.→376
3.7.1 Remover a vedação da porta
1.
Deslizamento de aparelhos inclinados!
Fraturas ósseas / ferimentos de esmagamento
▶ Proteja os aparelhos contra o deslizamento.
Levante o aparelho na parte da frente.
- Solte os parafusos na parte inferior do painel frontal (1).
-
Remova os parafusos na zona da bomba (2). 5. 1. Solte os parafusos na parte de trás do aparelho (1).
-
Remova o tampo (2, 3).
-
Remova o painel da fachada.
-
Remova o suporte da luz do tambor na parte superior.
A superficie do aparelho pode ficar riscada devido ao uso das ferramentas erradas.
Utilize exclusivamente ferramentas de plástico para substituir o anel de tensão.
Remova o anel de tensão da junta com uma ferramenta de plástico.
- Solte a vedação da porta do painel frontal.
- Solte o conector do cabo do dispositivo de bloqueio da porta.
Reparação
- Solte os parafusos na parte superior do painel frontal (3).
-
Remova o painel frontal.
-
Solte todas as ligações de mangueiras.
- Remova a vedação da porta.
3.7.2 Instalar a vedação da porta
Instale pela ordem inversa.
Reparação
3.8 Substituir o dispositivo de bloqueio da porta
Na qualidade de fabricante, somos obrigados a fornecer aos consumidores um dispositivo de bloqueio da porta sobressalente incluindo as instruções de reparação de acordo com o Regulamento (UE) 2019/2023. Contudo, gostaríamos de salientar que após a substituição de um dispositivo de bloqueio da porta, é necessário um teste de segurança eletrotécnica realizado por um profissional qualificado antes de colocar o dispositivo em funcionamento. Tem de ser possível verificar a qualificação da pessoa em questão de acordo com as leis, regulamentos e normas específicas do país.
Risco de choque elétrico devido
Risco de vida devido a choque ele
da
As partes elétricas devem a
cado.
Após a reparação, solicite e
de acordo com VDE 0701 e
país.
Pré-requisito:
√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
O aparelho está livremente acessível.
O tampo foi removido.→363
O painel da fachada foi removido.
A porta foi removida.→367
O anel de tensão foi removido.
√ O painel frontal foi removido.
A vedação da porta foi removida.
3.8.1 Remover o dispositivo de bloqueio da porta
- Desligue a ficha do dispositivo de bloqueio da porta.
- Solte o dispositivo de bloqueio da porta.
- Remova o dispositivo de bloqueio da porta.
Reparação
3.8.2 Instalar o dispositivo de bloqueio da porta
Instale pela ordem inversa.
Reparação
3.9 Substituir a luz do tambor
Pré-requisito:
√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
√ O aparelho está livremente acessível.
O tampo foi removido.→363
A gaveta para detergente foi removida.→365
√ O painel da fachada foi removido.
3.9.1 Remover a luz do tambor
- Puxe o suporte da luz do tambor para fora do aparelho
- Desligue as ligações elétricas.
- Remova a luz do tambor do suporte da luz do tambor.
3.9.2 Instalar a luz do tambor
Instale pela ordem inversa.
Reparação
3.10 Substituir a tampa da bomba
Pré-requisito:
√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
3.10.1 Remover a tampa da bomba
- Abra a tampa da bomba.
Instale pela ordem inversa.
Reparação
3.11 Substituir o painel frontal
Arestas vivas no alojamento!
Lesões por corte
▶ Use luvas de proteção.
Pré-requisito:
√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A gaveta para detergente foi removida.→365
A porta foi removida.→367
A vedação da porta foi removida.
A tampa da bomba foi removida.→376
3.11.1 Remover o painel frontal
1.
Deslizamento de aparelhos inclinados!
Fraturas ósseas / ferimentos de esmagamento
▶ Proteja os aparelhos contra o deslizamento.
Levante o aparelho na parte da frente.
- Remova os parafusos na parte inferior (1).
-
- Remova os parafusos (1).
-
Empurre o tampo para a parte de trás do aparelho (2).
- Mova o tampo para cima (3) para removê-lo.
Risco de queda de peças devido a parafusos desapertados!
Lesões devido à queda de peças.
▶ Proteja o componente contra as quedas.
Reparação
ATENÇÃO!
Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.
▶ Proteja o componente contra as quedas.
Remova os parafusos na parte da frente começando de baixo para cima (2, 3).
Instale pela ordem inversa.
