ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ELVOX 13F3.B Vimar

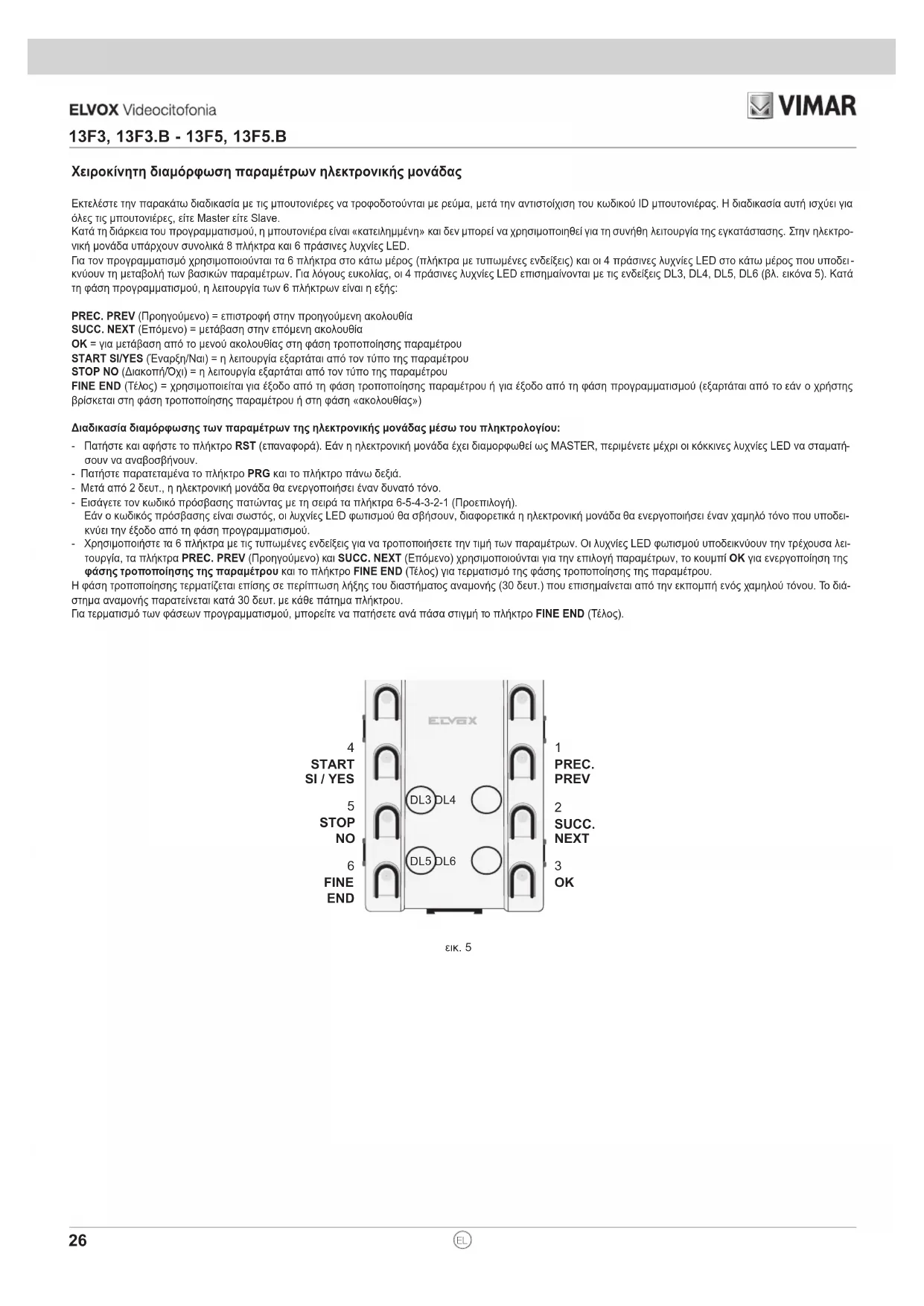

13F3, 13F3.B - 13F5, 13F5.BΧειροκίνητη διαμόρφωση παραμέτρων ηλεκτρονικής μονάδας Εκτελέστε την παρακάτω διαδικασία με τις μπουτονιέρες να τροφοδοτούνται με ρεύμα, μετά την αντιστοίχιση του κωδικού ID μπουτονιέρας. Η διαδικασία αυτή ισχύει για όλες τις μπουτονιέρες, είτε Master είτε Slave. Κατά τη διάρκεια του προγραμματισμού, η μπουτονιέρα είναι «κατειλημμένη» και δεν μπορεί να χρησιμοποιηθεί για τη συνήθη λειτουργία της εγκατάστασης. Στην ηλεκτρο- νική μονάδα υπάρχουν συνολικά 8 πλήκτρα και 6 πράσινες λυχνίες LED. Για τον προγραμματισμό χρησιμοποιούνται τα 6 πλήκτρα στο κάτω μέρος (πλήκτρα με τυπωμένες ενδείξεις) και οι 4 πράσινες λυχνίες LED στο κάτω μέρος που υποδει

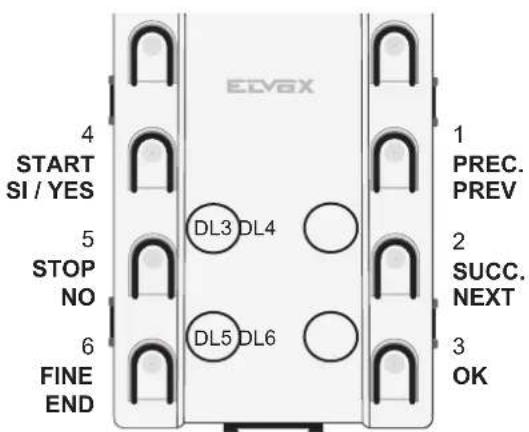

κνύουν τη μεταβολή των βασικών παραμέτρων. Για λόγους ευκολίας, οι 4 πράσινες λυχνίες LED επισημαίνονται με τις ενδείξεις DL3, DL4, DL5, DL6 (βλ. εικόνα 5). Κατά τη φάση προγραμματισμού, η λειτουργία των 6 πλήκτρων είναι η εξής: PREC. PREV (Προηγούμενο) = επιστροφή στην προηγούμενη ακολουθία SUCC. NEXT (Επόμενο) = μετάβαση στην επόμενη ακολουθία OK = για μετάβαση από το μενού ακολουθίας στη φάση τροποποίησης παραμέτρου START SI/YES (Έναρξη/Ναι) = η λειτουργία εξαρτάται από τον τύπο της παραμέτρου STOP NO (Διακοπή/Όχι) = η λειτουργία εξαρτάται από τον τύπο της παραμέτρου FINE END (Τέλος) = χρησιμοποιείται για έξοδο από τη φάση τροποποίησης παραμέτρου ή για έξοδο από τη φάση προγραμματισμού (εξαρτάται από το εάν ο χρήστης βρίσκεται στη φάση τροποποίησης παραμέτρου ή στη φάση «ακολουθίας») Διαδικασία διαμόρφωσης των παραμέτρων της ηλεκτρονικής μονάδας μέσω του πληκτρολογίου: - Πατήστε και αφήστε το πλήκτρο RST (επαναφορά). Εάν η ηλεκτρονική μονάδα έχει διαμορφωθεί ως MASTER, περιμένετε μέχρι οι κόκκινες λυχνίες LED να σταματή

σουν να αναβοσβήνουν. - Πατήστε παρατεταμένα το πλήκτρο PRG και το πλήκτρο πάνω δεξιά. - Μετά από 2 δευτ., η ηλεκτρονική μονάδα θα ενεργοποιήσει έναν δυνατό τόνο. - Εισάγετε τον κωδικό πρόσβασης πατώντας με τη σειρά τα πλήκτρα 6-5-4-3-2-1 (Προεπιλογή). Εάν ο κωδικός πρόσβασης είναι σωστός, οι λυχνίες LED φωτισμού θα σβήσουν, διαφορετικά η ηλεκτρονική μονάδα θα ενεργοποιήσει έναν χαμηλό τόνο που υποδει- κνύει την έξοδο από τη φάση προγραμματισμού. - Χρησιμοποιήστε τα 6 πλήκτρα με τις τυπωμένες ενδείξεις για να τροποποιήσετε την τιμή των παραμέτρων. Οι λυχνίες LED φωτισμού υποδεικνύουν την τρέχουσα λει- τουργία, τα πλήκτρα PREC. PREV (Προηγούμενο) και SUCC. NEXT (Επόμενο) χρησιμοποιούνται για την επιλογή παραμέτρων, το κουμπί OK για ενεργοποίηση της φάσης τροποποίησης της παραμέτρου και το πλήκτρο FINE END (Τέλος) για τερματισμό της φάσης τροποποίησης της παραμέτρου. Η φάση τροποποίησης τερματίζεται επίσης σε περίπτωση λήξης του διαστήματος αναμονής (30 δευτ.) που επισημαίνεται από την εκπομπή ενός χαμηλού τόνου. Το διά- στημα αναμονής παρατείνεται κατά 30 δευτ. με κάθε πάτημα πλήκτρου. Για τερματισμό των φάσεων προγραμματισμού, μπορείτε να πατήσετε ανά πάσα στιγμή το πλήκτρο FINE END (Τέλος). εικ. 5

13F3, 13F3.B - 13F5, 13F5.BΠαράμετροι Η τυπική διαμόρφωση μπορεί να διαμορφωθεί με τα πλήκτρα που υπάρχουν στην ηλεκτρονική μονάδα («βασική» διαμόρφωση) ή με τον προγραμματιστή κωδ. 950C ή με το interface κωδ. 692I/U που συνδέεται σε Η/Υ με εγκατεστημένο το λογισμικό SaveProg (για την «προηγμένη» διαμόρφωση). Παρακάτω αναφέρονται οι δύο τυπολογίες διαμόρφωσης. Παράμετροι για βασική διαμόρφωση: Παράμετρος Προεπιλεγμένη τιμή - ID μπουτονιέρας (Master) - Επαναφορά EEPROM - Μονά/διπλά πλήκτρα Μονή σειρά - Χρόνος απάντησης 30 δευτερόλεπτα - Χρόνος συνομιλίας 120 δευτερόλεπτα - Χρόνος αυτόματης ενεργοποίησης 10 δευτερόλεπτα - Χρόνος κλειδαριάς 1 δευτερόλεπτο - Χρόνος F1 1 δευτερόλεπτο - Χρόνος F2 1 δευτερόλεπτο - Αναμετάδοση σήματος κουδουνιού μπουτονιέρας Ενεργοποίηση - Κλείδωμα κλειδαριάς Απενεργοποίηση - Κύκλοι κουδουνιού μόνιτορ/θυροτηλέφωνου 2 - Απενεργοποίηση αναζήτησης μπουτονιέρων SLAVE Απενεργοποίηση - Οριζόντιο Bus Όχι - Εκ νέου αντιστοίχιση πλήκτρων Υλικός εξοπλισμός - Παρακολούθηση πακέτων Ενεργοποίηση - Serrature comuni (Κοινές κλειδαριές) Καμία αντιστοίχιση Παράμετροι για βασική και προηγμένη διαμόρφωση με τον κωδ. 950C ή με το λογισμικό για Η/Υ SaveProg: Παράμετρος Προεπιλεγμένη τιμή - Γλώσσα μηνύματος Τοπική - ID μπουτονιέρας (Master) - Εγκατάσταση Κατακόρυφη - ID πρώτου πλήκτρου 1 - Εκ νέου αντιστοίχιση πλήκτρων Υλικός εξοπλισμός - Μονά/διπλά πλήκτρα Μονή σειρά - Κωδικός πρόσβασης προγραμματισμού 654321 - Χρόνος απάντησης 30 δευτερόλεπτα - Χρόνος συνομιλίας 120 δευτερόλεπτα - Χρόνος αυτόματης ενεργοποίησης 10 δευτερόλεπτα - Χρόνος κλειδαριάς 1 δευτερόλεπτο - Χρόνος F1 1 δευτερόλεπτο - Χρόνος F2 1 δευτερόλεπτο - Κλείδωμα κλειδαριάς Όχι - Ενεργοποιήσεις Καμία αντιστοίχιση - Αναμετάδοση σήματος κουδουνιού μπουτονιέρας Ναι - Κύκλοι κουδουνιού μόνιτορ/θυροτηλέφωνου 2 - Μπουτόν πίνακα Καμία αντιστοίχιση - Μπουτόν κλήσης ήχου Καμία αντιστοίχιση - Κοινές κλειδαριές Καμία αντιστοίχιση - F1 κοινό Καμία αντιστοίχιση - F2 κοινό Καμία αντιστοίχιση - Απενεργοποίηση αναζήτησης μπουτονιέρων SLAVE Αι (απενεργοποίηση) - Απενεργοποίηση αυτόματης ενεργοποίησης Όχι - Ακολουθία αυτόματης ενεργοποίησης Καμία αντιστοίχιση

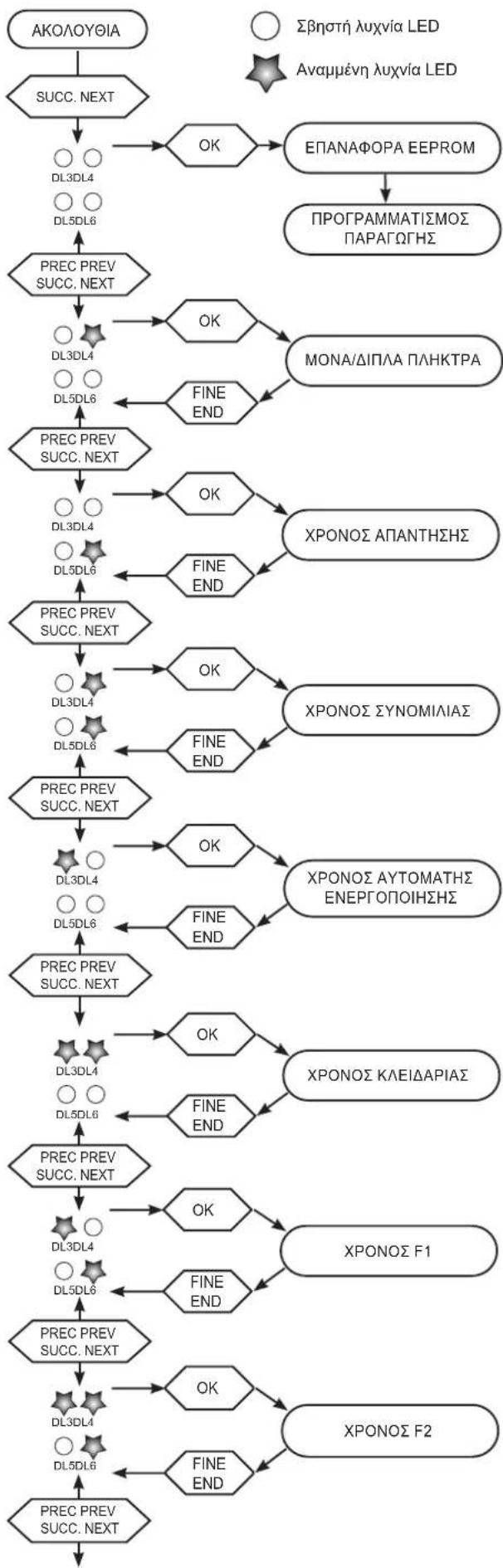

FINE END ΜΟΝΑ/ΔΙΠΛΑ ΠΛΗΚΤΡΑ

FINE END ΧΡΟΝΟΣ ΑΠΑΝΤΗΣΗΣ

FINE END ΧΡΟΝΟΣ ΣΥΝΟΜΙΛΙΑΣ

FINE END ΧΡΟΝΟΣ ΑΥΤΟΜΑΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ

ΕΠΑΝΑΦΟΡΑ EEPROM ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ

FINE END ΧΡΟΝΟΣ ΚΛΕΙΔΑΡΙΑΣ

FINE END ΧΡΟΝΟΣ F1 - Επαναφορά EEPROMΕπαναφέρει τις προεπιλεγμένες τιμές των παραμέτρων.Κατά τη φάση τροποποίησης παραμέτρου, οι λυχνίες led επισήμανσης ATTENDERE-OCCUPATO (Περιμένετε-Κατειλημμένο) αρχίζουν να αναβοσβήνουν 8 φορές και η μπουτονιέρα εκπέμπει έναν υψηλό και συνεχή τόνο. Όταν αναβοσβήνει η ένδειξη, πατήστε με τη σειρά τα πλήκτρα PREC. PREV (Προηγούμενο), OK, STOP NO (Διακοπή) για έναρξη της διαγραφής της μνή

μης EEPROM. Κατά την ακύρωση, οι κόκκινες λυχνίες LED αναβοσβήνουν γρήγορα. Όταν ολοκληρωθεί η φάση επαναφοράς, θα τερματιστεί ο προγραμματισμός της ηλεκτρονικής μονάδας και θα εκτελεστεί αρχικοποίηση του μικροεπεξεργαστή.- PULSANTI SINGOLI/DOPPI (Μονά/Διπλά πλήκτρα)Διαμόρφωση για ενεργοποίηση των πλήκτρων σε μονή σειρά ή σε διπλή σειρά 4 ή 8 πλήκτρων. Κατά τη φάση τροποποίησης της παραμέτρου, πατήστε το πλήκτρο START SI/YES (Έναρξη/Ναι) για πλήκτρα σε μονή σειρά ή το πλήκτρο STOP NO (Διακοπή/Όχι) για πλήκτρα σε διπλή σειρά. Πατήστε το πλήκτρο FINE END (Τέλος) για να προχωρήσετε. - Χρόνος απάντησηςΧρόνος σε δευτερόλεπτα κατά τον οποίο η μπουτονιέρα παραμένει σε αναμονή, από τον τερματισμό της κλήσης έως την απάντηση της κλήσης από τον εσωτερικό σταθμό. Εάν δεν υπάρξει απάντηση στην κλήση εντός του προβλεπόμενου χρόνου, η μπουτονιέρα αποσυνδέει το θυροτηλέφωνο/τη θυροτηλεόραση. Αντίθετα, εάν υπάρξει απάντηση πριν από τη λήξη του χρόνου, ξεκινά η μέτρηση του χρόνου συνομιλίας από την μπουτονιέρα.Προεπιλεγμένη τιμή = 30 δευτ., ελάχιστη τιμή 1 δευτ., μέγιστη τιμή 255 δευτ. Κατά τη φάση τροποποίησης της παραμέτρου, ξεκινήστε τη μέτρηση του χρόνου για αποθήκευση μέσω του πλήκτρου START SI/YES (Έναρξη/Ναι). Για να τερματιστεί η μέτρηση, πατήστε το πλήκτρο STOP/ NO (Διακοπή/Όχι). Κατά τη διάρκεια της μέ

τρησης, οι λυχνίες LED αναβοσβήνουν ώστε να είναι δυνατή η εκτίμηση του χρόνου που έχει παρέλθει, 1 αναλαμπή = 1 δευτ. (π.χ. 10 αναλαμπές = 10 δευτ.). Πατήστε το πλήκτρο FINE END (Τέλος) για να προχωρήσετε στις υπόλοιπες παραμέτρους. - Χρόνος συνομιλίαςΧρόνος σε δευτερόλεπτα που μετράει η μπουτονιέρα από τη στιγμή της απάντησης έως την επικοινωνία, μετά την κλήση. Προεπιλεγμένη τιμή = 12 (120 δευτ.), ελάχιστη τιμή 10 δευτ., μέγιστη τιμή 2550 δευτ. Κατά τη φάση τροποποίησης της παραμέτρου, ξεκινήστε τη μέτρηση του χρόνου για αποθήκευση μέσω του πλήκτρου START SI/YES (Έναρξη/Ναι). Για να τερματιστεί η μέτρηση, πατήστε το πλήκτρο STOP/ NO (Διακοπή/Όχι). Κατά τη διάρκεια της μέτρησης, οι λυχνίες LED αναβοσβήνουν ώστε να είναι δυνατή η εκτίμηση του χρόνου που έχει παρέλθει, 1 αναλαμπή = 10 δευτ. (π.χ. 10 αναλαμπές = 100 δευτ.).Πατήστε το πλήκτρο FINE END (Τέλος) για να προχωρήσετε στις υπόλοιπες παραμέτρους.- Χρόνος αυτόματης ενεργοποίησηςΧρόνος σε δευτερόλεπτα κατά τον οποίο η ηλεκτρονική μονάδα παραμένει συνδεδεμένη με έναν εσωτερικό σταθμό από τη στιγμή της ενεργοποίησης με τη λειτουργία αυτόματης ενεργοποίησης. Προεπιλεγμένη τιμή = 10 δευτ., ελάχιστη τιμή 1 δευτ., μέγιστη τιμή 255 δευτ. Κατά τη φάση τροποποίησης της παραμέτρου, ξεκινήστε τη μέτρηση του χρόνου για αποθήκευση μέσω του πλήκτρου START SI/YES (Έναρξη/Ναι). Για να τερματιστεί η μέτρηση, πατήστε το πλήκτρο STOP/ NO (Διακοπή/Όχι). Κατά τη διάρκεια της μέτρησης, οι λυχνίες LED αναβοσβήνουν ώστε να είναι δυνατή η εκτίμηση του χρόνου που έχει παρέλθει, 1 αναλαμπή = 1 δευτ. (π.χ. 10 αναλαμπές = 10 δευτ.).Πατήστε το πλήκτρο FINE END (Τέλος) για να προχωρήσετε στις υπόλοιπες παραμέτρους.- Χρόνος κλειδαριάςΧρόνο ενεργοποίησης της κλειδαριάς που είναι συνδεδεμένη μεταξύ των επαφών κλέμας S+ / S- και +12V / SR. Προεπιλεγμένη τιμή = 1 δευτ., ελάχιστη τιμή 0 δευτ., μέγιστη τιμή 255 δευτ. Κατά τη φάση τροποποίησης της παραμέτρου, ξεκινήστε τη μέτρηση του χρόνου για αποθήκευση μέσω του πλήκτρου START SI/YES (Έναρξη/Ναι). Για να τερματιστεί η μέτρηση, πατήστε το πλήκτρο STOP/ NO (Διακοπή/Όχι). Κατά τη διάρκεια της μέτρησης, οι λυχνίες LED αναβοσβήνουν ώστε να είναι δυνατή η εκτίμηση του χρόνου που έχει παρέλθει, 1 αναλαμπή = 1 δευτ. (π.χ. 10 αναλαμπές = 10 δευτ.).Πατήστε το πλήκτρο FINE END (Τέλος) για να προχωρήσετε στις υπόλοιπες παραμέτρους. Εάν θέλετε να μηδενίσετε το χρόνο (0 δευτ.), πατήστε το πλήκτρο STOP NO (Διακοπή/Όχι) αντί για το πλήκτρο START SI/ YES (Έναρξη/Ναι). ΣΗΜΕΙΩΣΗ: Ο χρόνος 0 δευτ. αντιστοιχεί στην απενεργοποίηση της κλειδαριάς για όλους τους χρήστες. - Χρόνος F1Χρόνος ενεργοποίησης του μηχανισμού που είναι συνδεδεμένος μεταξύ των επαφών κλέμας +12V / F1. Προεπιλεγμένη τιμή = 1 δευτ., ελάχιστη τιμή 0,5 δευτ., μέγιστη τιμή 255 δευτ. Κατά τη φάση τροποποίησης της παραμέτρου, ξεκινήστε τη μέτρηση του χρόνου για αποθήκευση μέσω του πλήκτρου START SI/YES (Έναρξη/Ναι). Για να τερματιστεί η μέτρηση, πατήστε το πλήκτρο STOP/ NO (Διακοπή/Όχι). Κατά τη διάρκεια της μέτρησης, οι λυχνίες LED αναβοσβήνουν ώστε να είναι δυνατή η εκτίμηση του χρόνου που έχει παρέλθει, 1 αναλαμπή = 1 δευτ. (π.χ. 10 αναλαμπές = 10 δευτ.).Πατήστε το πλήκτρο FINE END (Τέλος) για να προχωρήσετε στις υπόλοιπες παραμέτρους. Εάν θέλετε να μηδενίσετε την τιμή (0,5 δευτ.), πατήστε το πλήκτρο STOP NO (Διακοπή/Όχι) αντί για το πλήκτρο START SI/ YES (Έναρξη/Ναι).- Χρόνος F2Χρόνος ενεργοποίησης του μηχανισμού που είναι συνδεδεμένος μεταξύ των επαφών κλέμας +12V / F2. Προεπιλεγμένη τιμή = 1 δευτ., ελάχιστη τιμή 0,5 δευτ., μέγιστη τιμή 255 δευτ.(Βλ. tempo F1 (χρόνος F1)- Αναμετάδοση σήματος κουδουνιού στην μπουτονιέραΕνεργοποιεί την ηλεκτρονική μονάδα για εκπομπή ενός ήχου από την ηλεκτρονική μονάδα από την οποία πραγματοποιείται η κλήση (ηχητικός τόνος αποστολής). Προεπιλεγμένη τιμή = ενεργοποίηση - Κατά τη φάση τροποποίησης της παραμέτρου, πατήστε το πλήκτρο START SI/YES (Έναρξη/Ναι) για ενεργοποίηση ή το πλήκτρο STOP NO (Διακοπή/Όχι) για απενεργοποίηση της λειτουργίας.Πατήστε το πλήκτρο FINE END (Τέλος) για να προχωρήσετε.- Κλείδωμα κλειδαριάς μπουτονιέραςΗ ενεργοποίηση του κλειδώματος της κλειδαριάς παρέχει τη δυνατότητα ελέγχου της κλειδαριάς μόνο όταν η μπουτονιέρα βρί σκεται στην κατάσταση κλήσης, συνομιλίας ή αυτόματης ενεργοποίησης. Προεπιλεγμένη τιμή = απενεργοποίηση κλειδώματος - Κατά τη φάση τροποποίησης της παραμέτρου, πατήστε το πλήκτρο START SI/YES (Έναρξη/Ναι) για ενεργοποίηση ή το πλήκτρο STOP NO (Διακοπή/Όχι) για απενεργοποίηση της λειτουργίας.Πατήστε το πλήκτρο FINE END (Τέλος) για να προχωρήσετε.- Κύκλοι κουδουνιού Καθορίζει τον αριθμό επαναλήψεων του κουδουνιού του εσωτερικού σταθμού όταν πραγματοποιείται μια κλήση από την ηλεκτρονική μονάδα.Προεπιλεγμένη τιμή = 2 φορές, ελάχιστη τιμή 1, μέγιστη τιμή 20. - Κατά τη φάση τροποποίησης της παραμέτρου, πατήστε το πλήκτρο START SI/YES (Έναρξη/Ναι) για να ξεκινήσει η μέτρηση των κύκλων. Για να τερματιστεί η μέτρηση, πατήστε το πλήκτρο STOP/ NO (Διακοπή/Όχι). Κατά τη φάση της μέτρησης, οι λυ χνίες LED αναβοσβήνουν, ώστε να είναι δυνατή η εκτίμηση του αριθμού των κύκλων. Σε κάθε αναλαμπή αντιστοιχεί 1 κύκλος. PREC PREV SUCC. NEXT

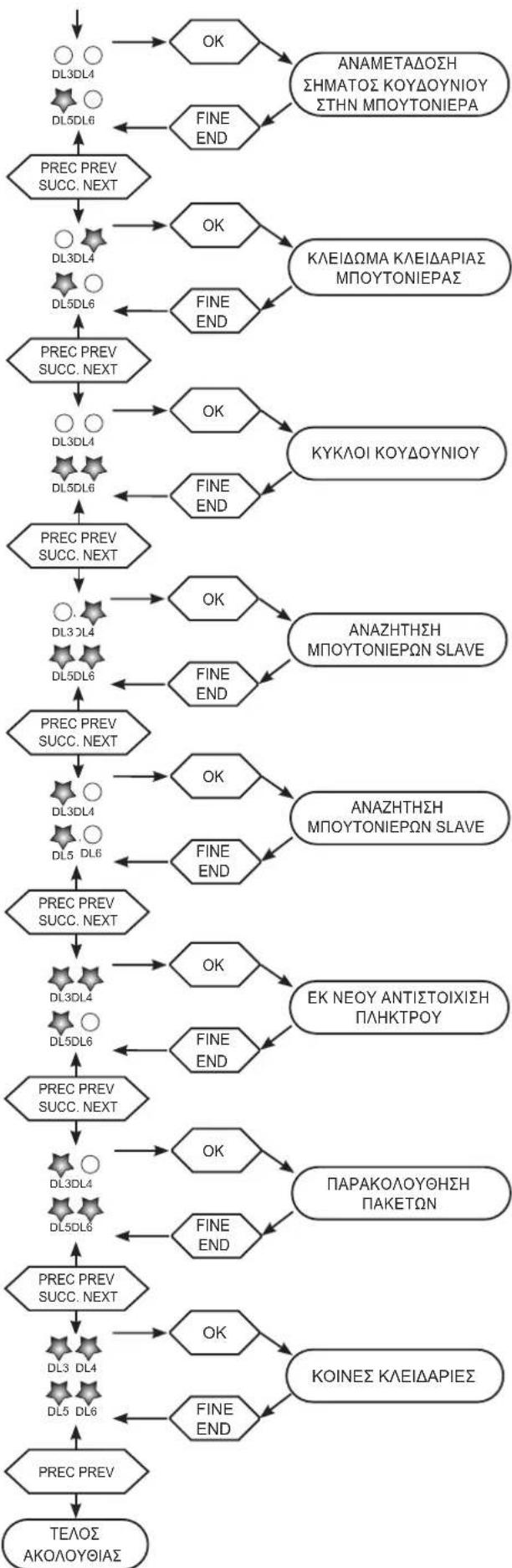

FINE END ΑΝΑΜΕΤΑΔΟΣΗ ΣΗΜΑΤΟΣ ΚΟΥΔΟΥΝΙΟΥ ΣΤΗΝ ΜΠΟΥΤΟΝΙΕΡΑ

FINE END ΚΛΕΙΔΩΜΑ ΚΛΕΙΔΑΡΙΑΣ ΜΠΟΥΤΟΝΙΕΡΑΣ

PREC PREV Πατήστε το πλήκτρο FINE END (Τέλος) για να προχωρήσετε.- Αναζήτηση μπουτονιέρων SlaveΗ παράμετρος αυτή παρέχει τη δυνατότητα απενεργοποίησης από την ηλεκτρονική μονάδα MASTER (δηλ. έχει διαμορφωθεί για εγκατάσταση σε οριζόντιο bus) της αναζήτησης ηλεκτρονικών μονάδων SLAVE κατά την ενεργοποίηση ή μετά από ΕΠΑ ΝΑΦΟΡΑ της εγκατάστασης.Προεπιλεγμένη τιμή = disattivato (απενεργοποίηση) - Κατά τη φάση τροποποίησης της παραμέτρου, πατήστε το πλήκτρο START SI/YES (Έναρξη/Ναι) για απενεργοποίηση ή το πλήκτρο STOP NO (Διακοπή/Όχι) για εκ νέου ενεργοποίηση της αναζήτησης. Πατήστε το πλήκτρο FINE END (Τέλος) για να προχωρήσετε. - Οριζόντιο BusΗ παράμετρος αυτή παρέχει τη δυνατότητα επιλογής του τύπου λειτουργίας της ηλεκτρονικής μονάδας όταν χρησιμοποιείται σε τμήματα της εγκατάστασης με κατακόρυφο Bus ή οριζόντιο Bus.Προεπιλεγμένη τιμή = NO (Όχι) (κατακόρυφο BUS) - Κατά τη φάση τροποποίησης της παραμέτρου, πατήστε το πλήκτρο START SI/YES (Έναρξη/Ναι) για ενεργοποίηση ή το πλήκτρο STOP NO (Διακοπή/Όχι) για απενεργοποίηση της λειτουργίας. Πατήστε το πλήκτρο FINE END (Τέλος) για να προ

χωρήσετε.Υπάρχουν και άλλες παράμετροι που δεν μπορούν να τροποποιηθούν με τη βασική διαμόρφωση. Ανατρέξτε στον προγραμ ματισμό με το προϊόν 950C ή με το λογισμικό SaveProg, όπως συνιστάται. Στον οριζόντιο τρόπο λειτουργίας δεν είναι δυνατή η διαμόρφωση των εσωτερικών σταθμών με τον προγραμματιστή 950C συνδεδεμένο στην μπουτονιέρα, αλλά μόνο με το SaveProg.Μετά την αλλαγή του οριζόντιου/κατακόρυφου τρόπου λειτουργίας, πρέπει να εκτελέσετε υποχρεωτικά τη διαδικασία επαναφο ράς EEPROM και να πατήσετε το κουμπί επαναφοράς RST. Σημείωση: η μπουτονιέρα σε οριζόντιο bus διαχειρίζεται για τις αυτόματες ενεργοποιήσεις, τις κοινές κλειδαριές, τις κοινές λειτουργίες F1 - F2, από το πρώτο ID 1 έως το τελευταίο ID 1000, τους 5 πρώτους δρομολογητές. Στην περίπτωση επέκτασης του αριθμού δρομολογητών, ανατρέξτε στο SaveProg.- Εκ νέου αντιστοίχιση πλήκτρουΠαρέχει τη δυνατότητα χρήσης ενός πλήκτρου για κλήση ενός θυροτηλέφωνου/μιας θυροτηλεόρασης με διαφορετικό κωδικό.Προεπιλεγμένη τιμή = σε όλα τα πλήκτρα αντιστοιχίζεται ένας κωδικός - Κατά τη φάση τροποποίησης της παραμέτρου, πατήστε το πλήκτρο START SI/YES (Έναρξη/Ναι) για να ξεκινήσει η εκ νέου αντιστοίχιση. Μετά το πάτημα του πλήκτρου START SI/YES (Έναρξη/Ναι), πατήστε το πλήκτρο κλήσης της μπουτονιέρας που θέλετε να αντιστοιχίσετε εκ νέου. Από την μπουτονιέρα θα αποσταλεί μια γενική ειδοποίηση προς όλους τους εσωτερικούς σταθμούς σε κατάσταση αδράνειας (δεν πραγματοποιείται συνομιλία). Από το πάτημα του πλήκτρου κλήσης, ο τεχνικός εγκατάστασης έχει στη διάθεσή του ένα διάστημα 30 δευτ. για να πατήσει το πλήκτρο κλειδαριάς του εσωτερικού σταθμού που θα αντιστοιχιστεί. Η ηλεκτρονική μονάδα θα ενεργοποιήσει έναν χαμηλό τόνο είτε όταν ολοκληρωθεί η διαδικασία είτε όταν λήξει το διάστημα αναμονής. Πατήστε το πλήκτρο OK (Έναρξη/Ναι) για να αντιστοιχίσετε εκ νέου τα υπόλοιπα πλήκτρα ή το πλήκτρο FINE END (Τέλος) για να προχωρήσετε. Για επαναφορά των προεπιλεγμένων τιμών (τιμή Hardware (Υλικός εξοπλισμός)) ενός πλήκτρου, πατήσετε το πλήκτρο STOP NO (Διακοπή/Όχι) και, στη συνέχεια, το πλήκτρο για επαναφορά των προεπιλεγμένων τιμών.- Παρακολούθηση πακέτωνΗ παράμετρος αυτή παρέχει τη δυνατότητα απενεργοποίησης της εμφάνισης των δεδομένων με τα προγράμματα λογισμικού SaveProg. Προεπιλεγμένη τιμή = attivo (ενεργοποίηση) - Κατά τη φάση τροποποίησης της παραμέτρου, πατήστε το πλήκτρο START SI/YES (Έναρξη/Ναι) για ενεργοποίηση ή το πλήκτρο STOP NO (Διακοπή/Όχι) για απενεργοποίηση της λειτουργίας. Πατήστε το πλήκτρο FINE END (Τέλος) για να προ

- ΚΟΙΝΕΣ ΚΛΕΙΔΑΡΙΕΣ Σε έναν εξωτερικό σταθμό, η παράμετρος επιτρέπει τη διαμόρφωση του ανοίγματος της κλειδαριάς από κοινού με έναν ή περισσότερους εξωτερικούς σταθμούς. Προεπιλεγμένη τιμή = Καμία αντιστοίχιση. Σημείωση: Η λειτουργία είναι διαθέσιμη από την έκδοση υλικολογισμικού 8.45 (ακόμη και μετά την ενημέρωση). Διαμόρφωση κοινών κλειδαριών Προκαταρκτική διαδικασία: Από τον εξωτερικό σταθμό για τον οποίο θέλετε να ενεργοποιήσετε το κοινόχρηστο άνοιγμα της κλειδαριάς, πραγματοποιήστε κλήση προς έναν οποιονδήποτε εσωτερικό σταθμό εγκατεστημένο στο ίδιο bus όπου βρίσκεται ο σχετικός εξωτερικός σταθμός για προγραμματισμό. Στη συνέχεια, από τον εσωτερικό σταθμό πατήστε το μπουτόν κλειδαριάς (η εντολή ενεργοποίηση κλειδαριάς θα αποσταλεί με αυτόν τον τρόπο στην μπουτονιέρα κλήσης και το σύστημα θα καταχωρίσει την μπουτονιέρα προς κοινή χρήση). Κατά τη φάση τροποποίησης της παραμέτρου, ακολουθήστε τα παρακάτω βήματα: - Πατήστε το πλήκτρο START SI/YES (Έναρξη Ναι) του εξωτερικού σταθμού (οι 4 λυχνίες LED αναβοσβήνουν αργά). - Πατήστε το πλήκτρο κλειδαριάς του εσωτερικού σταθμού που καλέσατε προηγουμένως. - Η αντιστοίχιση των δύο κλειδαριών υποδεικνύεται από έναν τόνο επιβεβαίωσης. - Πατήστε το FINE (Τέλος) για επιβεβαίωση και έξοδο. Απουσία της εντολής FINE (Τέλος), ο εξωτερικός σταθμός τερματίζει τη διαδικασία μετά από διάστημα αναμονής 3 λεπτών. Σημείωση: Εναλλακτικά, μπορείτε να διακόψετε ανά πάσα στιγμή τη διαδικασία πατώντας STOP / NO (Διακοπή / Όχι). Και σε αυτήν την περίπτωση εκπέμπεται ένας ηχητικός τόνος επιβεβαίωσης. Σημειώσεις:

• Η διαδικασία αντιστοίχισης της κλειδαριάς στον εξωτερικό σταθμό που περιγράφηκε προηγουμένως μπορεί να επαναληφθεί για άλλους 8 εξωτερικούς σταθμούς το μέγιστο. Όταν επιτευχθεί αυτό το όριο, η απόπειρα καθορισμού ακόμη μίας αντιστοίχισης είναι ανεπιτυχής και το σφάλμα επισημαίνεται με έναν ηχητικό τόνο. Ωστόσο, θα είναι δυνατή η διαγραφή των προγραμματισμών όπως περιγράφεται παρακάτω.

• Η διαδικασία εφαρμόζεται σε όλους τους εσωτερικούς σταθμούς και όχι μόνο σε αυτόν που χρησιμοποιείται στον καθορισμό της αντιστοίχισης και περιλαμβάνει επίσης πιθανούς πίνακες θυρωρείου (για συνολικά 204 μηχανισμούς). Εάν η μπουτονιέρα είναι εγκατεστημένο σε οριζόντιο Bus, η διαδικασία εφαρμόζεται σε όλους τους εσωτερικούς σταθμούς του παραθύρου (πρώτο ID - τελευταίο ID) που διαχειρίζεται η ίδια η μπουτονιέρα.

• Ο εσωτερικός σταθμός δεν τερματίζει τη διαμόρφωση και δεν μεταβαίνει στην κατάσταση «κατειλημμένο» εάν εν τω μεταξύ το bus χρησιμοποιηθεί για επικοινωνία που έχει προτεραιότητα για τον ίδιο εξωτερικό σταθμό. Η κόκκινη λυχνία led υποδεικνύει ότι το bus δεν είναι διαθέσιμο και η διαμόρφωση συνεχίζεται. Διαγραφή διαμορφώσεων κοινών κλειδαριών Κατά τη φάση τροποποίησης της παραμέτρου, πατήστε το STOP / NO (Διακοπή / Όχι) για να διαγράψετε τον πίνακα κοινών κλειδαριών του εξωτερικού σταθμού. Η διαδικασία επιβεβαιώνεται με έναν ειδικό ηχητικό

ΜΠΟΥΤΟΝΙΕΡΩΝ SLAVE ΕΚ ΝΕΟΥ ΑΝΤΙΣΤΟΙΧΙΣΗ

FINE END ΚΟΙΝΕΣ ΚΛΕΙΔΑΡΙΕΣ
