MODE D'EMPLOI ELVOX 13F3.B Vimar

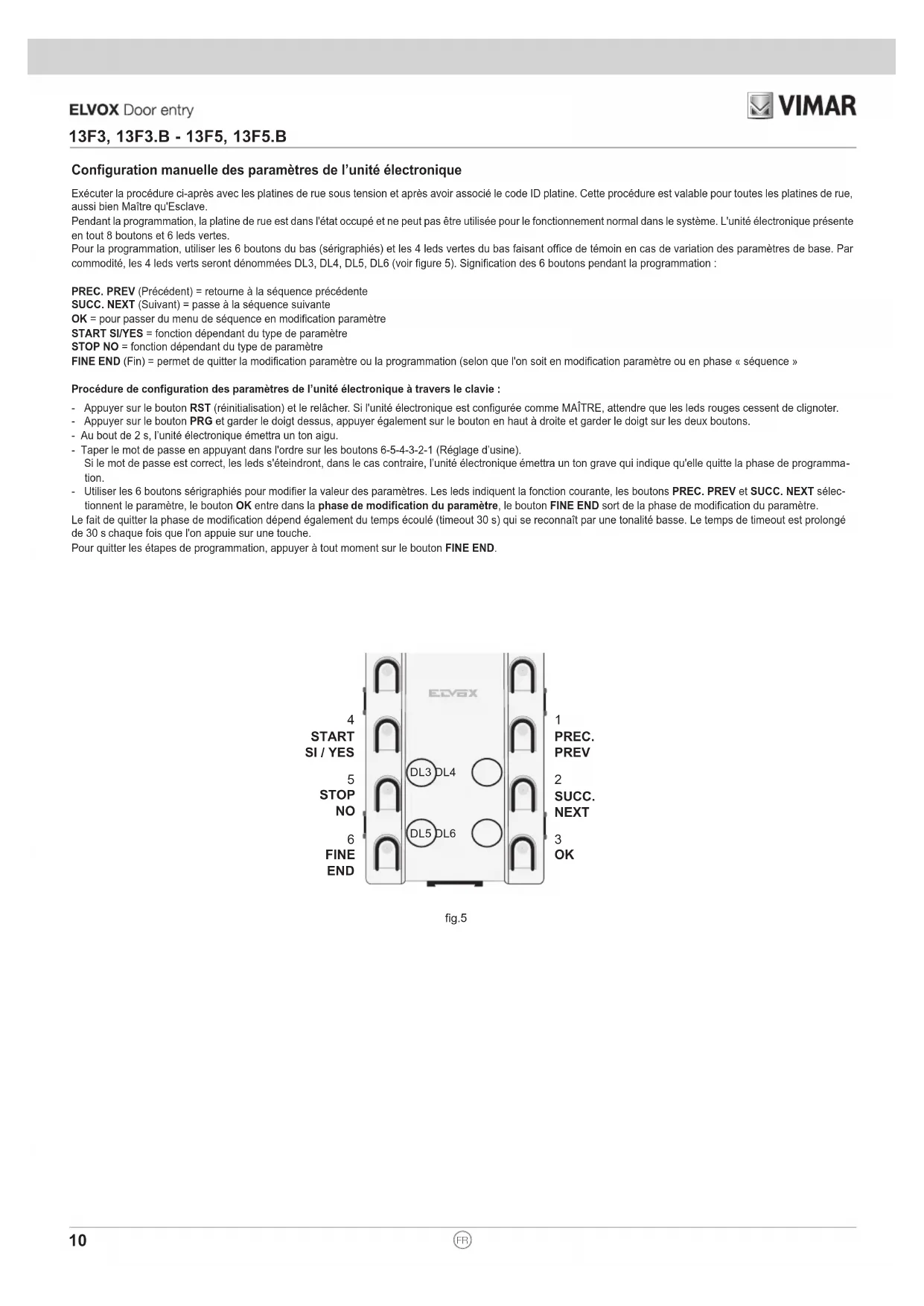

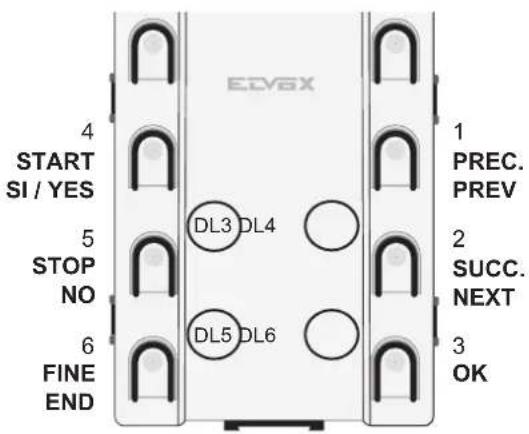

13F3, 13F3.B - 13F5, 13F5.BConfiguration manuelle des paramètres de l’unité électronique Exécuter la procédure ci-après avec les platines de rue sous tension et après avoir associé le code ID platine. Cette procédure est valable pour toutes les platines de rue, aussi bien Maître qu'Esclave. Pendant la programmation, la platine de rue est dans l'état occupé et ne peut pas être utilisée pour le fonctionnement normal dans le système. L'unité électronique présente en tout 8 boutons et 6 leds vertes. Pour la programmation, utiliser les 6 boutons du bas (sérigraphiés) et les 4 leds vertes du bas faisant office de témoin en cas de variation des paramètres de base. Par commodité, les 4 leds verts seront dénommées DL3, DL4, DL5, DL6 (voir figure 5). Signification des 6 boutons pendant la programmation : PREC. PREV (Précédent) = retourne à la séquence précédente SUCC. NEXT (Suivant) = passe à la séquence suivante OK = pour passer du menu de séquence en modification paramètre START SI/YES = fonction dépendant du type de paramètre STOP NO = fonction dépendant du type de paramètre FINE END (Fin) = permet de quitter la modification paramètre ou la programmation (selon que l'on soit en modification paramètre ou en phase « séquence » Procédure de configuration des paramètres de l’unité électronique à travers le clavie : - Appuyer sur le bouton RST (réinitialisation) et le relâcher. Si l'unité électronique est configurée comme MAÎTRE, attendre que les leds rouges cessent de clignoter. - Appuyer sur le bouton PRG et garder le doigt dessus, appuyer également sur le bouton en haut à droite et garder le doigt sur les deux boutons. - Au bout de 2 s, l’unité électronique émettra un ton aigu. - Taper le mot de passe en appuyant dans l'ordre sur les boutons 6-5-4-3-2-1 (Réglage d’usine). Si le mot de passe est correct, les leds s'éteindront, dans le cas contraire, l’unité électronique émettra un ton grave qui indique qu'elle quitte la phase de programma

tion. - Utiliser les 6 boutons sérigraphiés pour modifier la valeur des paramètres. Les leds indiquent la fonction courante, les boutons PREC. PREV et SUCC. NEXT sélec

tionnent le paramètre, le bouton OK entre dans la phase de modification du paramètre, le bouton FINE END sort de la phase de modification du paramètre. Le fait de quitter la phase de modification dépend également du temps écoulé (timeout 30 s) qui se reconnaît par une tonalité basse. Le temps de timeout est prolongé de 30 s chaque fois que l'on appuie sur une touche. Pour quitter les étapes de programmation, appuyer à tout moment sur le bouton FINE END.

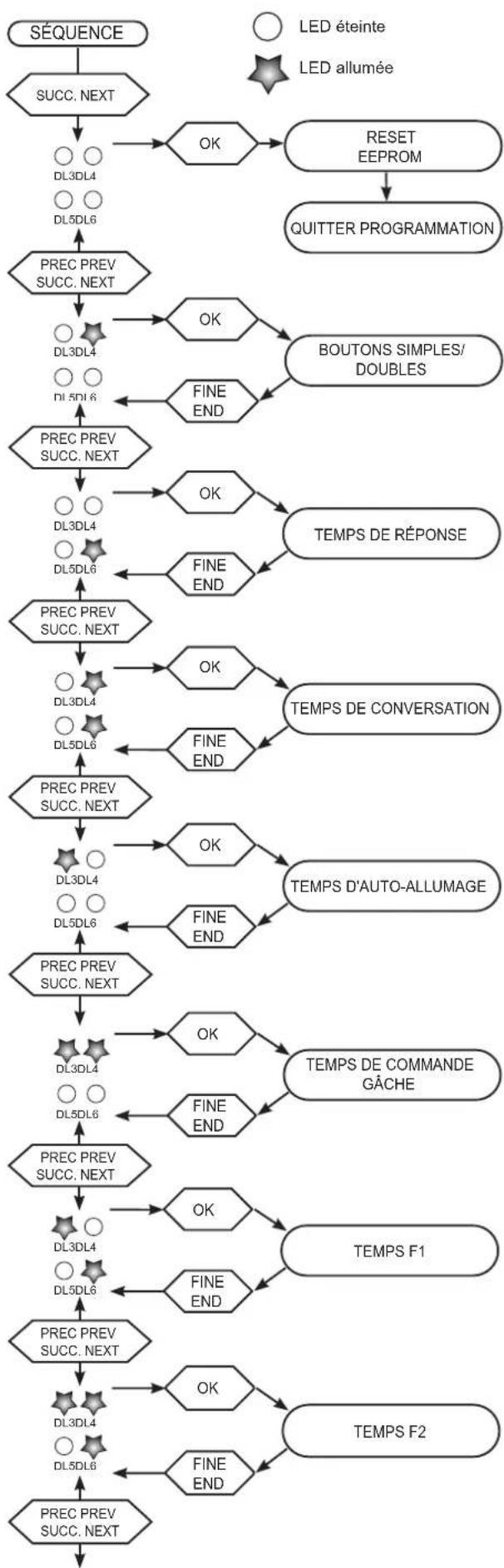

13F3, 13F3.B - 13F5, 13F5.BParamètres La configuration standard est modifiable à travers les boutons présents sur l’unité électronique (configuration de « base ») ou à travers le programmateur art. 950C ou à travers l’interface art. 692I/U reliée à un PC disposant du logiciel SaveProg (pour la configuration « avancée »). Les deux types de configuration sont indiquées ci-après. Paramètres pour la configuration de base : Paramètre Valeur d'usine - ID platine (Maître) - Réinitialisation EEPROM - Boutons simples/doubles Une rangée - Temps de réponse 30 secondes - Temps de conversation 120 secondes - Temps auto-allumage 10 secondes - Temps serrure 1 seconde - Temps F1 1 seconde - Temps F2 1 seconde - Répétition de la sonnerie de la platine de rue Validée - Verrouillage gâche Désactivé - Cycles de la sonnerie moniteur/poste interphone 2 - Désactive recherche plaques de rue SLAVE Désactivé - Bus horizontal NO - Remappage des boutons matériel - Monitorer packs Validé - Gâches communes Aucune association Paramètres pour la configuration de base et avancée avec art. 950C ou logiciel pour PC SaveProg : Paramètre Valeur d’usine - Langue message Locale - ID platine (Maître) - Installation Verticale - ID première touche 1 - Remappage des boutons matériel - Boutons simples/doubles Une rangée - Mot de passe programmations 654321 - Temps de réponse 30 secondes - Temps de conversation 120 secondes - Temps auto-allumage 10 secondes - Temps serrure 1 seconde - Temps F1 1 seconde - Temps F2 1 seconde - Verrouillage gâche Non - Validations Aucune association - Répétition de la sonnerie de la platine de rue Oui - Cycles de la sonnerie moniteur/poste interphone 2 - Bouton standard Aucune association - Bouton appel audio Aucune association - Gâches communes Aucune association - F1 commun Aucune association - F2 commun Aucune association - Désactive recherche plaques de rue SLAVE OUI (désactivé) - Désactivations auto-allumage Non - Séquence auto-allumage Aucune association

FINE END TEMPS F1 - Réinitialisation EEPROMReconduit les paramètres aux valeurs d'origine.En modication paramètre, les leds ATTENDRE-OCCUPÉ commenceront à clignoter 8 fois et la platine de rue émet

tra un ton aigu et continu. Pendant le clignotement, appuyer en séquence sur les boutons PREC. PREV, OK, STOP NO pour lancer l'e󰀨acement de l'EEPROM. Durant l'e󰀨acement, les leds rouges clignotent rapidement. Une fois la phase de réinitialisation terminée, l'unité électronique quittera la programmation et initialisera le microprocesseur. - BOUTONS SIMPLES/DOUBLESConguration pour valider les boutons en rangée simple ou rangée double 4 ou 8 touches. En modication paramètre, appuyer sur le bouton START SI/YES si les boutons sont disposés sur une rangée ou sur le bouton STOP NO si les boutons sont organisés en deux rangéesAppuyer sur le bouton FINE pour continuer. - TEMPS DE RÉPONSETemps exprimé en secondes durant lesquelles la platine reste en attente, à partir de la n de l'appel au moment de la réponse sur le poste interne. Si le combiné n'a pas été décroché dans le temps de réponse xé, la platine de rue désactive le poste/portier-vidéo. Si, par contre, le combiné est décroché avant que s'écoule le temps de réponse, la platine de rue démarre le comptage du temps de conversation.Valeur d'usine = 30 secondes, valeur mini 1 s, valeur maxi 255 s. En modication paramètre, lancer le comptage du temps à mémoriser en appuyant sur le bouton START SI/YES. Pour terminer le comptage, appuyer sur le bouton STOP NO. Pendant le comptage, les leds clignotent, ce qui per- met de déterminer le temps qui s'est écoulé ; 1 clignotement = 1 s (exemple : 10 clignotements = 10 s). Appuyer sur le bouton FINE pour continuer avec les autres paramètres.- TEMPS DE CONVERSATIONTemps exprimé en secondes, contrôlé par la platine du moment de la réponse à la communication, après l'appel. Valeur d'usine = 12 (120 secondes), valeur mini 10 s, valeur maxi 2550 s. En modication paramètre, lancer le comptage du temps à mémoriser en appuyant sur le bouton START SI/YES. Pour terminer le comptage, appuyer sur le bouton STOP NO. Pendant le comptage, les leds clignotent, ce qui per- met de déterminer le temps qui s'est écoulé ; 1 clignotement = 10 s (exemple : 10 clignotements = 100 s).Appuyer sur le bouton FINE pour continuer avec les autres paramètres.- TEMPS D'AUTO-ALLUMAGETemps exprimé en secondes durant lesquelles l’unité électronique reste en contact avec un poste intérieur du mo ment de la validation avec la fonction auto-allumage. Valeur d'usine = 10 secondes, valeur mini 1 s, valeur maxi 255 s. En modication paramètre, lancer le comptage du temps à mémoriser en appuyant sur le bouton START SI/YES. Pour terminer le comptage, appuyer sur le bouton STOP NO. Pendant le comptage, les leds clignotent, ce qui per

met de déterminer le temps qui s'est écoulé ; 1 clignotement = 1 s (exemple : 10 clignotements = 10 s).Appuyer sur le bouton FINE pour continuer avec les autres paramètres.- TEMPS GÂCHETemps d'activation de la commande de la gâche reliée entre les bornes S+ / S- et +12V / SR. Valeur d'usine = 1 seconde, valeur mini 0 s, valeur maxi 255 s. En modication paramètre, lancer le comptage du temps à mémoriser en appuyant sur le bouton START SI/YES. Pour terminer le comptage, appuyer sur le bouton STOP NO. Pendant le comptage, les leds clignotent, ce qui per- met de déterminer le temps qui s'est écoulé ; 1 clignotement = 1 s (exemple : 10 clignotements = 10 s).Appuyer sur le bouton FINE pour continuer avec les autres paramètres. Pour remettre à zéro le temps (0 s), appuyer sur le bouton STOP NO à la place du bouton START SI/YES. RE- MARQUE : 0 s correspond à la désactivation pour tous les usagers, la gâche. - TEMPS F1Temps d'activation du dispositif relié entre les bornes +12V / F1. Valeur d'usine = 1 secondes, valeur mini 0,5 s, valeur maxi 255 s. En modication paramètre, lancer le comptage du temps à mémoriser en appuyant sur le bouton START SI/YES. Pour terminer le comptage, appuyer sur le bouton STOP NO. Pendant le comptage, les leds clignotent, ce qui per

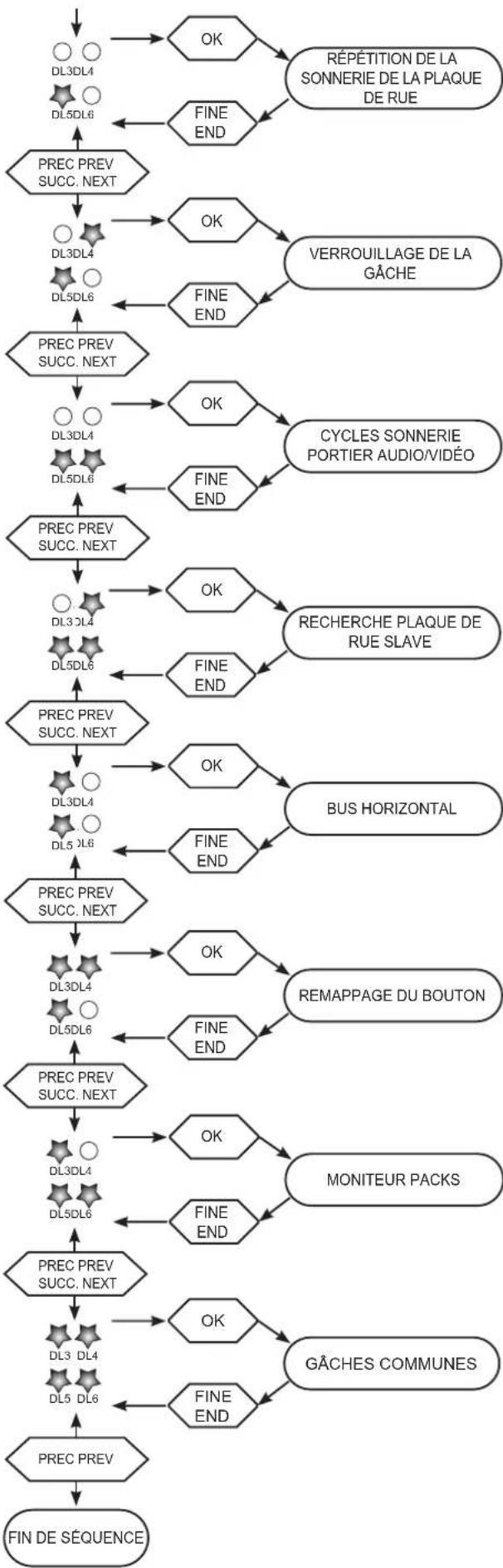

met de déterminer le temps qui s'est écoulé ; 1 clignotement = 1 s (exemple : 10 clignotements = 10 s).Appuyer sur le bouton FINE pour continuer avec les autres paramètres. Pour rétablir la valeur à 0 (0,5 s), appuyer sur le bouton STOP NO à la place du bouton START SI/YES. - TEMPS F2Temps d'activation du dispositif relié entre les bornes +12V / F2. Valeur d'usine = 1 secondes, valeur mini 0,5 s, valeur maxi 255 s.(Voir temps F1)- RÉPÉTITION DE LA SONNERIE DE LA PLATINE DE RUEAutorise l’unité électronique à émettre un son sur l’unité électronique d’où part l’appel (feedback d’envoi). Valeur d’usine = validée - En modication paramètre, appuyer sur le bouton START SI/YES pour valider ou START/NO pour désactiver la fonction.Appuyer sur le bouton FINE pour continuer.- VERROUILLAGE DE LA GÂCHEL’activation du verrouillage de la gâche ne permet de commander la gâche que lorsque la platine de rue est dans l’état d’appel, de conversation ou d’auto-allumage. Valeur d’usine = verrouillage désactivé - En modication paramètre, appuyer sur le bouton START SI/YES pour valider ou START/NO pour désactiver la fonction.Appuyer sur le bouton FINE pour continuer.PREC PREVSUCC. NEXT

PREC PREV - CYCLES SONNERIEDénit le nombre de fois que la sonnerie du poste interne retentit, lorsqu’un appel part de l’unité électronique.Valeur d’usine = 2 fois, valeur mini 1, valeur maxi 20. - En modication paramètre, appuyer sur le bouton START SI/YES pour lancer le comptage des cycles. Pour termi- ner le comptage, appuyer sur le bouton STOP NO. Durant le comptage, les leds clignotent pour évaluer le nombre de cycles. Chaque clignotement correspond à 1 cycle.Appuyer sur le bouton FINE pour continuer.- RECHERCHE PLAQUE DE RUE SLAVECe paramètre permet à l’unité électronique MAÎTRE (ou congurée pour l’installation bus horizontale) de désactiver l’interrogation de la présence d’unité électroniques ESCLAVE à l’allumage ou après avoir RÉINITIALISÉ l’installa- tion.Valeur d’usine = désactivée - En modication paramètre, appuyer sur la touche START SI/YES pour désactiver ou START/NO pour relancer la recherche. Appuyer sur le bouton FINE pour continuer. - BUS HORIZONTAL Ce paramètre permet de sélectionner le type de fonctionnement de l’unité électronique lorsqu’elle est utilisée sur des parties de l’installation avec Bus vertical ou Bus horizontal.Valeur d’usine = NO (BUS vertical) - En modication paramètre, appuyer sur la touche START SI/YES pour valider ou START/NO pour désactiver la fonction. Appuyer sur le bouton FINE pour continuer.D’autres paramètres ne sont pas modiables en conguration de base. Faire référence à la programmation avec 950C ou, conseillé, avec le logiciel SaveProg. En modalité horizontale, il n’est pas possible de congurer les postes intérieurs à travers le programmateur 950C connecté à la plaque, mais seulement à travers SaveProg.Après avoir échangé la modalité Horizontale/Verticale, procéder impérativement au RESET EEPROM puis appuyer sur le bouton de Reset RST. Remarque : la platine avec bus horizontal gère les 5 premiers routeurs pour les auto-allumages, gâches communes, F1 - F2 communes, du premier ID 1 au dernier ID 1000. En cas d’extension du nombre de routeurs, faire référence à SaveProg.- REMAPPAGE DU BOUTONCette opération permet d’utiliser un bouton pour appeler un portier audio/vidéo qui a déjà été codié avec un code di󰀨érent.Valeur d’usine = tous les boutons sont associés à leur code physique respectif - En modication paramètre, appuyer sur le bouton START SI/YES pour lancer le remappage. Après avoir appuyé sur le bouton START SI/YES, appuyer sur le bouton d’appel de la platine de rue concernée par le remappage. La platine enverra un avis général à tous les postes internes en condition de repos (non impliqués dans une conversation). Après avoir appuyé sur la touche d’appel, l’installateur dispose de 30 secondes pour appuyer sur la touche gâche du poste intérieur à associer. Lorsque l’opération est terminée ou si le temps de timeout est écoulé, l’unité électronique émet un ton grave. Appuyer sur le bouton OK pour le remappage des autres boutons ou sur le bouton FINE pour continuer. Pour remettre un bouton aux conditions d’origine (valeur matérielle), appuyer sur le STOP NO et sur le bouton concerné.- MONITEUR PACKS Ce paramètre permet de désactiver l’a󰀩chage des données avec les logiciels SaveProg. Valeur d’usine = validée - En modication paramètre, appuyer sur la touche START SI/YES pour valider ou START/NO pour désactiver la fonction. Appuyer sur la touche FINE pour continuer.

Sur un poste extérieur, le paramètre permet de congurer l’ouverture de la gâche en commun avec un ou plusieurs postes extérieurs. Valeur par défaut = Aucune association. Remarque : La fonction est disponible à partir de la version rmware 8.45 (y compris après une mise à jour). Conguration de gâches communes Opération préliminaire : À partir du poste extérieur avec lequel partager l’ouverture de la gâche, eectuer un appel vers un poste intérieur installé sur le même bus et sur lequel se trouve le poste extérieur concerné par la programmation. Appuyer sur le poussoir gâche du poste intérieur (la commande d’activation gâche sera envoyée à la platine qui eectue l’appel et le système enregistrera la platine à partager). Après avoir modié le paramètre, procéder de la façon suivante : - Appuyer sur la touche START SI/YES du poste extérieur (les 4 leds clignotent lentement) ; - Appuyer sur la touche gâche du poste intérieur préalablement appelé. - L’association des deux gâches est notiée par la tonalité de conrmation. - Appuyer sur FINE pour conrmer et sortir. En l’absence de la commande FINE, le poste extérieur conclut la procédure dans un délais de 3 minutes. Remarque : Il reste toujours possible d’abandonner la procédure à tout moment en appuyant sur STOP / NO. La tonalité de conrmation est prévue aussi pour cette procédure. Remarques :

• Il est possible de répéter la procédure d’association de la gâche au poste extérieur préalablement décrite pour un maximum de 8 postes extérieurs. Au-delà de cette valeur, la tentative d’une nouvelle association échoue et une tonalité signale l’erreur. Il reste possible de supprimer les programmations en suivant les indications ci-après.

• La procédure s’applique à tous les postes intérieurs et non seulement à celui qui est utilisé dans la définition de l’association, et elle comprend également d’éventuels standards de conciergerie (pour un total de 204 dispositifs). Si la platine est installée sur le Bus horizontal, la procédure s’appliquera à tous les postes intérieurs de la fenêtre (premier ID - dernier ID) gérés par la platine.

• Le poste extérieur ne quitte pas la configuration et ne résulte pas occupé si entre temps le bus est engagé dans une communication, même si celle-ci est prioritaire pour ce poste extérieur ; la led rouge signale que le bus n’est pas disponible et la configuration continue. Suppression des configurations de gâches communes Après la modication du paramètre, appuyer sur STOP / NO pour mettre à zéro le tableau des gâches communes du poste extérieur. L’opération sera conrmée par une tonalité spécique. PREC PREV SUCC. NEXT DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6 DL1 DL2 DL3 DL4 DL5 DL6
