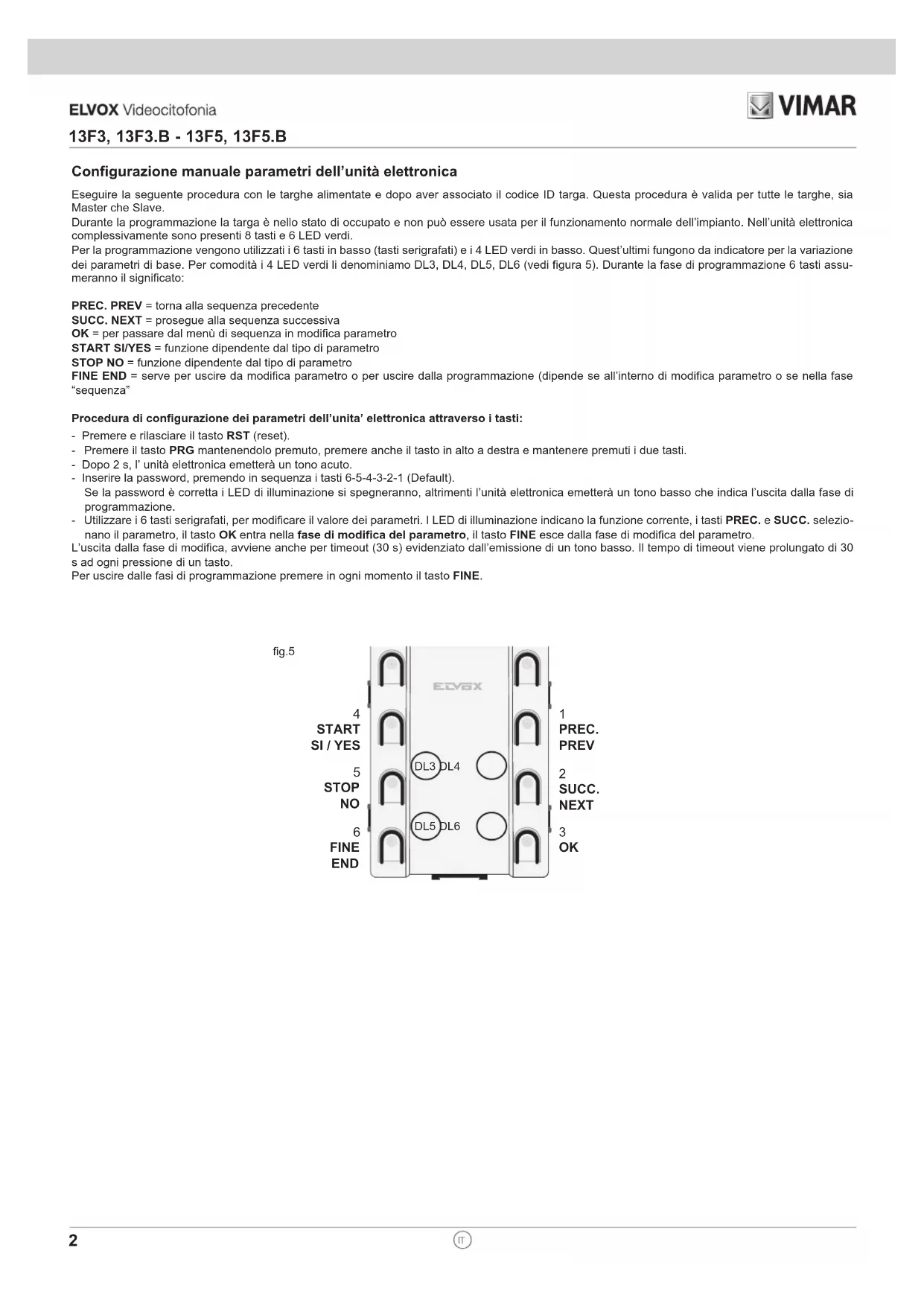

13F3, 13F3.B - 13F5, 13F5.B

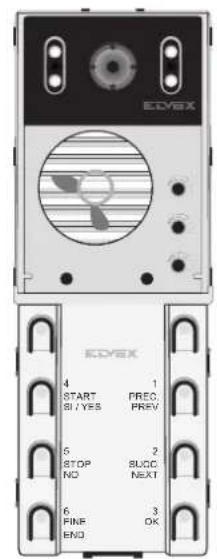

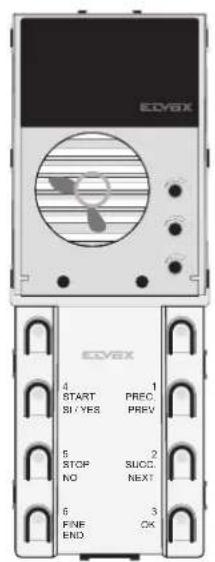

Unità elettronica 13F3, 13F3.B (audio) / 13F5, 13F5.B (video) per targhe audio e videocitofoniche Electronic unit 13F3, 13F3.B (audio) / 13F5, 13F5.B (video) for audio and video door entry systems Unitélectronique 13F3, 13F3.B (audio) / 13F5, 13F5.B (video) pour platines de rue audio et portiers video Elektronikeinheit 13F3, 13F3.B (Audio) / 13F5, 13F5.B (Video) für Audio- und Video-Klingeltableaus Unidad electrónica 13F3, 13F3.B (audio) / 13F5, 13F5.B (video) para placas de audio y de videoportero Unidade electrónica art. 13F3, 13F3.B (áudio) / art. 13F5, 13F5.B (video) para botoneiras audio e video Hλεκτρονική μονάδα 13F3, 13F3.B (ηχου) / 13F5, 13F5.B (εικόνας) για μπουτονίερες ἡχου και θυροτηλεόρασης

Configurazione manuale parametri dell'unità elettronica

Esegui thee procedura con te targhe alimentate e sido associato il codice ID targa. Qsta procedura e valida per tutte le targhe, sa Master che Slave.

Durante la programmazione la targa è nello stato di occupato e non può essere usata per il funzionamento normale dell'impianto. Nell'unità elettronica complessivamente sono presenti 8 tasti e 6 LED verdi.

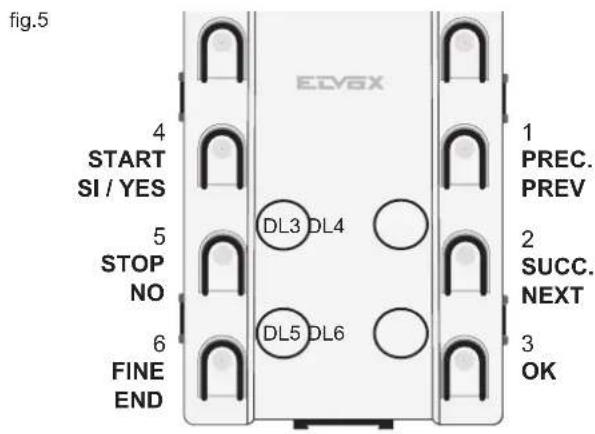

Per la programmazione vengono utilizzati i 6isti in basso (tasti serigrafati) e i 4 LED verdi in basso. Quest'ultimi fungono da indicatore per la variazione dei parametri di base. Per comodità i 4 LED verdi li denominiamo DL3, DL4, DL5, DL6 (vedi figura 5). Durante la fase di programmazione 6isti assumeranno il significato:

PREC. PREV = torna alla sequenza precedente

SUCC. NEXT = prosegue alla sequenza successiva

OK = per passare dal menu di sequenza in modifica parametro

START SI/YES = funzione dipendente dal tipo di parametro

STOP NO = funzione dipendente dal tipo di parametro

FINE END = serve per uscire da modifica parametro o per uscire nella programmazione (dipende se all'internalo di modifica parametro o se nella fase "sequenza"

Procedura di configurazione dei parametri dell'unita' elettronica atraverso i tasti:

• Premere erilasciare il tasting RST (reset).

• Premere il tasto PRG mantenendolo premuto, premere anche il tasto in alto a destra e mantenere premuti i due tasti.

• Dopo 2 s, l'unità elettronica emetterà un tono acuto.

• Inserire la password, premendo in sequenza i tasti 6-5-4-3-2-1 (Default).

Se la password è corretta i LED di illuminazione si spegneranno, altrimenti l'unità elettronica émetterà un tono basso che indica l'uscita alla fase di programmazione.

• Utilizzare i 6 tasti serigrafati, per modificare il valore dei parametri. I LED di illuminazione indicano la funzione corrente, i tasti PREC. e SUCC. selezionano il parametro, il tasto OK nella fase di modifica del parametro, il tasto FINE esce alla fase di modifica del parametro.

L'uscita alla fase di modifica, avviene anche per timeout (30 s) evidenziato dall'emissione di un tono basso. Il tempo di timeout viene prolongato di 30 s ad agli pressione di un tasting.

Per uscire dalle fasi di programmazione premere in agli momento il tasto FINE.

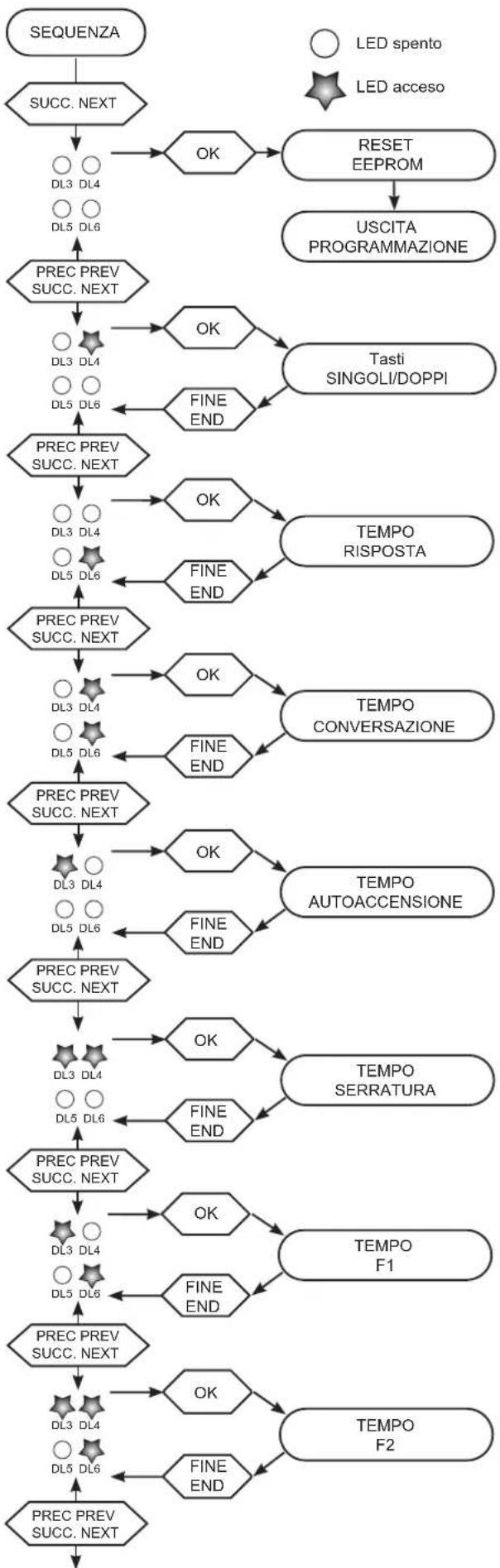

Parametri

La configurazione standard è modificabile con i tasti presenti nell'unità elettronica (configurazione "base") o con il programmatore art. 950C o con l'interfaccia art. 6921/U collegata ad un PC con installato il Software SaveProg (per la configurazione "avanzata").

Sotto sono indicate le due tipologie di configurazione.

Parametri per configurazione base:

Parametro Valore di default

• ID targa (Master)
  -ResetEEPROM
• Tasti singoli/doppi Singola fila
• Tempo risposta 30 secondi
• Tempo conversazione 120 secondi
• Tempo autoaccensione 10 secondi
• Tempo serratura 1 secondo
• Tempo F1 1 secondo
• Tempo F2 1 secondo
  Ripetizione suoneria larga Abilitata
• Blocco serratura Disattivato
• Cicli suoneria monitor/citofono 2
• Disabilita ricerca targhe SLAVE SI (disattivato)
• Bus orizzontale NO
• Rimappatura tasti
• Monitor pacchetti
• Serrature comuni

Parametri per configurazione base e avanzata con art. 950C o Software per PC SaveProg:

• Lingua messaggio

Locale

ID targa

(Master)

• Installazione Verticale

1

ID primo tasto

Hardware

• Rimappatura tasti

Singola fila

Tasti singoli/doppi

654321

• Password programmazioni

30 secondi

Tempo risposta

120 secondi

Tempo conversazione

10 secondi

Tempo autoaccensione

1 secondo

Tempo serratura

1 secondo

• Tempo F1

1 secondo

• Tempo F2

• Blocco serratura No

Nessuna assocazione

• Abilitazioni

Si

Ripetizione suoneria targa

2

Cicli suoneria posti interni

Nessuna assocazione

• Pulsante centralino

Nessuna assocazione

• Pulsante chimata audio

Nessuna assocazione

• Serrature comuni

Nessuna assocazione

F1comune

Nessuna assocazione

F2comune

• Disabilita ricerca targhe SLAVE SI (disattivato)

Disabilitazioni autoaccensione

No

• Sequenza autoaccensione

Nessuna assocazione

- RESET EEPROM

Riportai valori dei parametri a default.

Da modifica parametro, i led di segnalazione ATTENDERE-OCCUPATO inizieranno a lampeggiare per 8 volte e la targa ermettera un tono alto e continu. Durante il lampeggio premere in sequencei tasti PREC.,OK, STOP per avviare la cancellazione dell'EEPROM. Durante la cancellazione i LED rossi lampeggeranno velocimento. Terminata la fase di reset l'unita elettronica uscira alla programmazione e initializinga il microprocessor.

-Tasti SINGOLI/DOPPI

Configurazione per abilitare i tasti in singola fila o in doppia fila 4 o 8 tasting.

• Da modifica parametro, premere il tasting START SI/YES per tasti in singola fila o il tasting STOP NO per tasti in doppla fila.

Premere it tasto FINEPerproseguire.

- TEMPO RISPOSTA

Tempo espressoin secondi in cui la targa rimane in attesa, partendo dal momento in cui è terminata la chi-mata al momento in cui viene risistosto dal posto interno. Se non viene risistosto alla chi-mata entro il tempo previsto per la risposta, la targa disinserisce il posto interno. Invece, se viene risistosto prima dello scadere del tempo, la targa iniziata conteggiare il tempo di conversazione.

Valore di default = 30 s valore minimo 1s, valore massimo 255 s.

• Da modifica parametro, avviare il conteggio del tempo da memorizzare tramite il tasto START SI/YES. Per terminare il conteggio premere il tasto STOP NO. Durante il conteggio i LED lampeggiano permettendo di valutare il tempo trascorso, 1 lampeggio = 1 s (esempio 10 lampeggi = 10 s). Premere il tasto FINE per proseguire con altri parametri.

- TEMPO CONVERSAZIONE

Tempo espresso in secondi che la targa controlla dal momento in viene risposto alla comunicazione, dopo la chiamata.

Valore di default = 12 (120 s), valore minimo 10 s, valore massimo 2550 s.

Da modificata parametro, avviare il conteggio del tempo da memorizzare tramite il tasto START SI/YES. Per terminare il conteggio premire il tasto STOP NO. Durante il conteggio i LED lampeggiano permiettando di valutare il tempo trascorso, 1 lampeggio = 10 s (esempio 10 lampeggi = 100 s).

Premere il tasting fine per proseguire con altri parametri.

- TEMPO AUTOACCENSIONE

Tempo espressoin secondi indui lunita elettronica rimane inserta con un posto intermo dal momento dell'attivazione con la funzione autoaccensione. Valore di default = 10s ,valore minimo 1s, valore massimo 255 s.

• Da migliorà parametro, avviare il conteggio del tempo da memorizzare tramite il tasto START SI/YES. Per terminare il conteggio premiere il tasto STOP NO. Durante il conteggio i LED lampeggiano permettendo di valutare il tempo trascorso, 1 lampeggio = 1 s (esempio 10 lampeggi = 10 s).

Premere il tasto FINE per proseguire con altri parametri.

TEMPO SERRATURA

Tempo di attivazione della serratura collegata tra i morsetti S+ / S- e +12V / SR.

Valore di default = 1s ,valore minimo O s, valore massimo 255 s.

• Da migliorà parametro, avviare il conteggio del tempo da memorizzare tramite il tasto START SI/YES. Per terminare il conteggio premire il tasto STOP NO. Durale il conteggio i LED lampeggiano permettendo di valutare il tempo trascorso, 1 lampeggio = 1" (esempio 10 lampeggi = 10 s).

Premere il tasto FINE per proseguire con altri parametri.

Se si vuole azzerare il tempo (0 s) premere il tasto STOP NO al posto del tasto START SI/YES. NOTE: 0 s corrisponde alla disabilitazione serratura per tutti gli utenti.

-TEMPO F1

Tempo di attivazione del dispositivo collegato tra i morsetti +12V / F1.

Valore di default = 1 s, valore minimo 0.5s, valore massimo 255 s.

• Da migliorà parametro, avviare il conteggio del tempo da memorizzare tramite il tasto START SI/YES. Per terminare il conteggio premire il tasto STOP NO. Duriente il conteggio i LED lampeggiano permettendo di valutare il tempo trascorso, 1 lampeggio = 1 s (esempio 10 lampeggi = 10 s).

Premere il tasto FINE per proseguire con altri parametri.

Se si vuole portare il valore a 0 (0,5 s) premere il tastingo STOP NO al postodel tastingo START SI/YES.

- TEMPO F2

Tempo di attivazione del dispositivo collegato tra i morsetti +12V / F2.

Valore di default = 1 s, valore minimo 0.5s, valore massimo 255 s.

(Vedere tempo F1)

- RIPETIZIONE SUONERIA IN TARGA

Abilita l'unità elettronica all'émissione di un suono da parte dell'unità elettronica da cui si sta esuguendo la chiamata (feedback di invio). Valore di default =abilitata

• Da modifica parametro, premere il tasto START SI/YES per abilitare o STOP NO per disabilitare la funzione. Premere il tasto FINE per proseguire.

-BLOCCOSERRATURA TARGA

L'attivazione del blocco serratura permette di comandare la serratura solamente quando la targa è nell'istato di chiematica, conversazione o di autoaccensione. Valore di default = blocco disattivato

• Da migliorifica parametro, premere il tasting START SI/YES per abilitare o STOP NO per disabilitare la funzione. Premere il tasting fine per proseguire.

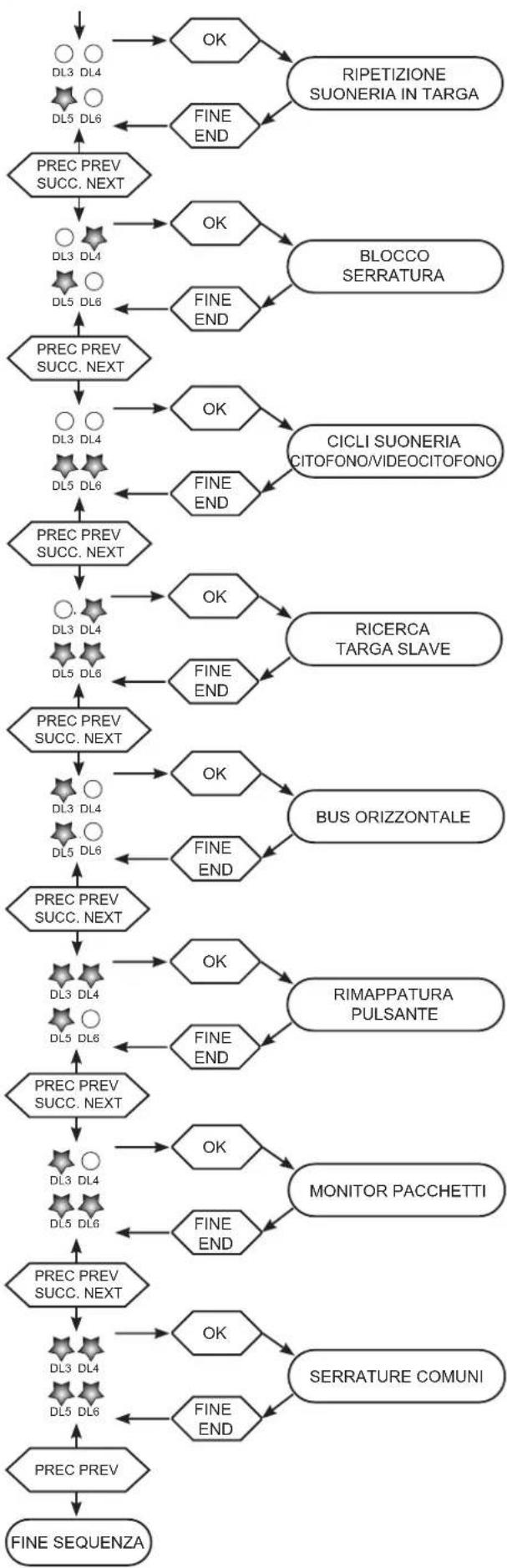

CICLI SUONERIA

Definisce il numero di ripetizioni della suoneria delippo intermo, quando parte una chiamata dall'unita elettronica.

Valore di default = 2 voite, valore minimo 1, valore massimo 20.

• Da migliorifica parametro, premere il tasto START SI/YES per avviare il conteggio dei cici. Per terminare il conteggio premere il tasto STOP NO. Durante il conteggio i LED lampeggiano permettendo di valutare il

numero di cici. Ad agli lampeggio corrisponde 1 ciclo.

Premere il tasto FINE per proseguire.

RICERCA TARGA SLAVE

Questo parametro permette la disabilitazione da parte della unità elettronica MASTER (oppure configurata per l'Installatione bus Orizzontale), dell'interrogazione della presenza di unità elettroniche SLAVE, all'accensiono o dato un RESET dell'impianto.

Valore di default = SI (interrogazione disattivata)

• Da modifica parametro, premere il tasting START SI/YES per disattivare o STOP NO per riattivare la ricerca.
  Premere il tasting fine per proseguire.

BUS ORIZZONTALE

Questo parametro permette di selezionare il tipo di funzionamento dell'unità elettronica quando viene impiegata in parti dell'impianto con Bus verticale o Bus orizzontale.

Valore di default = NO (BUS verticale)

• Da migliorata parametro, premere il tasting START SI/YES per abilitare o STOP NO per disabilitare la funzione. Premere il tasting fine per proseguire.

Ci sono altri parametri che non è possible modificare con la configurazione base. Fare riferimento alla programmazione con 950C o, consigliato, con software SaveProg.

In modalità orizzontale non è possible configurare i posti interni tramite programmatore 950C collegato alla targa, ma solo atraverso SaveProg.

Dopo aver cambiatlo la modalità Orizzontale/Verticale è obbligatorio effettuare il RESET EEPROM e preme- re l pulsante di Reset RST.

Note: la targa in bus orizzontale gestisce per le autoaccensioni, serrature comuni, F1 - F2 comuni, dal primo ID 1 all'ultimo ID 1000, i primi 5 router. In caso di estensione del numero di router fare riferimento a SaveProg.

RIMAPPATURA PULSANTE

Permette di utilizzare un tasto per chiaremare un posto interno che è gli stato codificato con un codice diverso. Valore di default = tutti i tasti sono associati al proprio codice fisico.

• Da migliorà parametro per avviare la rimappatura premire il tasto START SI/YES. Dopo la pressione del tasto START SI/YES premere il tasto di chiamata della targa che si vuole rimpare. Dalla targa sera inviata un avviso generale a tutti i posti interni in stato di riposo (non in conversazione).

Dalla pressione del tasto di chiamata l'installatore dispone di un时间为 30 s per premere il tasto serratura del posto interno da assocare. Sia a completeness dell'operazione sua per scadenza del tempo di timeout, l'unità elettronica émettera un tono basso. Premere il tasto OK per la rimappatura di altri tasti o FINE per proseguire. Per riportare a default (valore Hardware) un tasto, premere,"Ince di START SI/YES STOP NO ed il tasto da portare a default.

-MONITOR PACCHETTI

Questo parametro permette la disabilitare la visualizzazione dei dati con i software SaveProg. Valore di default = attivo

• Da migliorifica parametro, premere il tasting START SI/YES per abilitare o STOP NO per disabilitare la funzione. Premere il tasting fine per proseguire.

- SERRATURE COMUNI

Su unippo esterno, il parametro permette la configurazione dell'apertura della serratura in comune con uno o più altri posto estemi.

Valore di default = Nessuna assocazione.

Nota: La funzione è disponibile alla versione firmware 8.45 (anche dello aggiornamento).

Configurazione di serrature comuni

Operazione preliminare: Dalosto estmo del quale si vuole condidere l'apertura della serratura, effettuare una chiamata verso un qualsi si posto inattato installato sullo stesso bus, dove è collocato il posto estmo interessato alla programmazione.

Quindi, dalippo interno premere il pulsante serratura (il dato attivazione serratura sarecosi inviato alla targa chiamante, ed il systema registrazione la targa da condidere).

Da modifica parametro seguire i passi:
- Premere il tasting SI/YES del posto esterno (i 4 LED lampeggiano lentamente);
- Premere tasto di serratura delippo interno precedentente chiamato.
- L'associazione delle due serrature, è notificata dal tono di confirmma.
Premiere FINE, per conformere e uscire. In mancanza del dato di FINE, ilosto esterno termina la procedura con un timeout di 3 minuti.
Note: In alternativa, è possible in agli giorni abbandonare la procedura, premendo STOP/NO. Anche in questo caso viene emesso un tono di conferma.

Note:

• La procedura di assocazione della serratura al posto esterno descritta precedentemente può ripetulata per un massimo di altri 8 posti esterni. Raggiunto tale limite il tentativo di detirire un'altra associazione fallisce e un tono segnala l'erreore. Tuttavia sare posibile la cancellazione delle programmazioni come descritto in seguito.
• La proceduraavrereffto su tatti i posti intemi e non solo su quello impiegato nella definizione dell'associazione,ecomprende anche eventuali centralini di portineria (per un totale di 204 dispositivi).Se la targa e installata su Bus orizzontale,la proceduraavrereffetto su tatti i posti interni della finestra (primo ID - ultimo ID) gestiti nella targa stessa.
• Ilippo esterno non esce alla configurazione e non va in occupato se nel fratto il bus viene impegnato da una Communication che si priorità per lo stesso posto esterno; il led roso segnala che il bus non è disponibile e la configurazione continua.

Cancellazione delle configurazioni di serrature comuni

Da modifica parametro premere STOP / NO per azzerare la tabella delle serrature comuni delippo esterno.

L'opération verrà confirmata da apposto tono.
