Type de produit	Répartiteur de colonne montante pour système Elvox Deux Fils
Marque	Vimar
Modèle	ELVOX 69DV (câble 100 Ω) / 69DV/5 (câble 50 Ω)
Utilisation	Accessoire pour interphone vidéo Elvox
Nombre de colonnes dérivables	4
Impédance de câble	100 Ω (69DV) ou 50 Ω (69DV/5)
Connexion entrée/sortie	Oui, jusqu'à 2 répartiteurs en cascade
Entrée	In
Sorties	Out, Out1, Out2, Out3, Out4
Courant maximal par sortie	0,8 A
Alimentation	Via le système Elvox (non séparée)
Installation	Par personnel qualifié conformément aux normes en vigueur
Normes de conformité	EN 60065, EN 61000-6-1, EN 61000-6-3 (Directive EMC)
REACH	Contient des traces de plomb (art. 33)
Fin de vie (DEEE)	Collecte séparée obligatoire, ne pas jeter avec les déchets ménagers
Nettoyage	Avec un chiffon sec, sans produits abrasifs
Réparabilité	Non réparable par l'utilisateur, contacter le SAV Vimar
Documentation	Notice d'utilisation de 6 pages disponible en téléchargement
Poids	Non spécifié dans la notice
Dimensions	Non spécifiées dans la notice

FOIRE AUX QUESTIONS - ELVOX 69DV Vimar

Qu'est-ce que le répartiteur ELVOX 69DV ?

Le ELVOX 69DV est un répartiteur de colonne montante conçu pour les installations Deux Fils Elvox. Il permet de sectionner une colonne et de dériver jusqu'à 4 colonnes.

Comment installer le répartiteur 69DV ?

L'installation doit être réalisée par un personnel qualifié conformément aux normes électriques en vigueur. Il peut être raccordé en cascade jusqu'à 2 répartiteurs via la connexion entrée/sortie.

Quelle impédance de câble utiliser avec le 69DV ?

Le modèle 69DV est conçu pour un câble d'impédance 100 Ω. Le modèle 69DV/5 est destiné au câble 50 Ω. Vérifiez la version de votre appareil.

Combien de colonnes puis-je dériver avec un seul répartiteur ?

Un seul répartiteur 69DV permet de dériver jusqu'à 4 colonnes distinctes.

Puis-je connecter plusieurs répartiteurs ?

Oui, vous pouvez raccorder au maximum 2 répartiteurs en cascade en utilisant la connexion entrée/sortie. Consultez les schémas S1682 et S1684.

Quel est le courant maximum que peut supporter le répartiteur ?

Le courant maximum pouvant être transféré de l'entrée In vers l'une des sorties Out est de 0,8 A.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et le câblage. Si le problème persiste, contactez le service après-vente Vimar. L'appareil n'est pas réparable par l'utilisateur.

Comment nettoyer le répartiteur ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager l'appareil.

Le répartiteur est-il compatible avec mon installation Elvox existante ?

Le 69DV est conçu pour les systèmes Deux Fils Elvox avec câble à impédance adaptée (100 Ω ou 50 Ω). Vérifiez la compatibilité de votre installation.

Où puis-je télécharger la notice complète ?

La notice d'utilisation est disponible gratuitement en téléchargement sur le site notice-facile.com ou sur le site de Vimar (www.vimar.com). Elle comprend 6 pages.

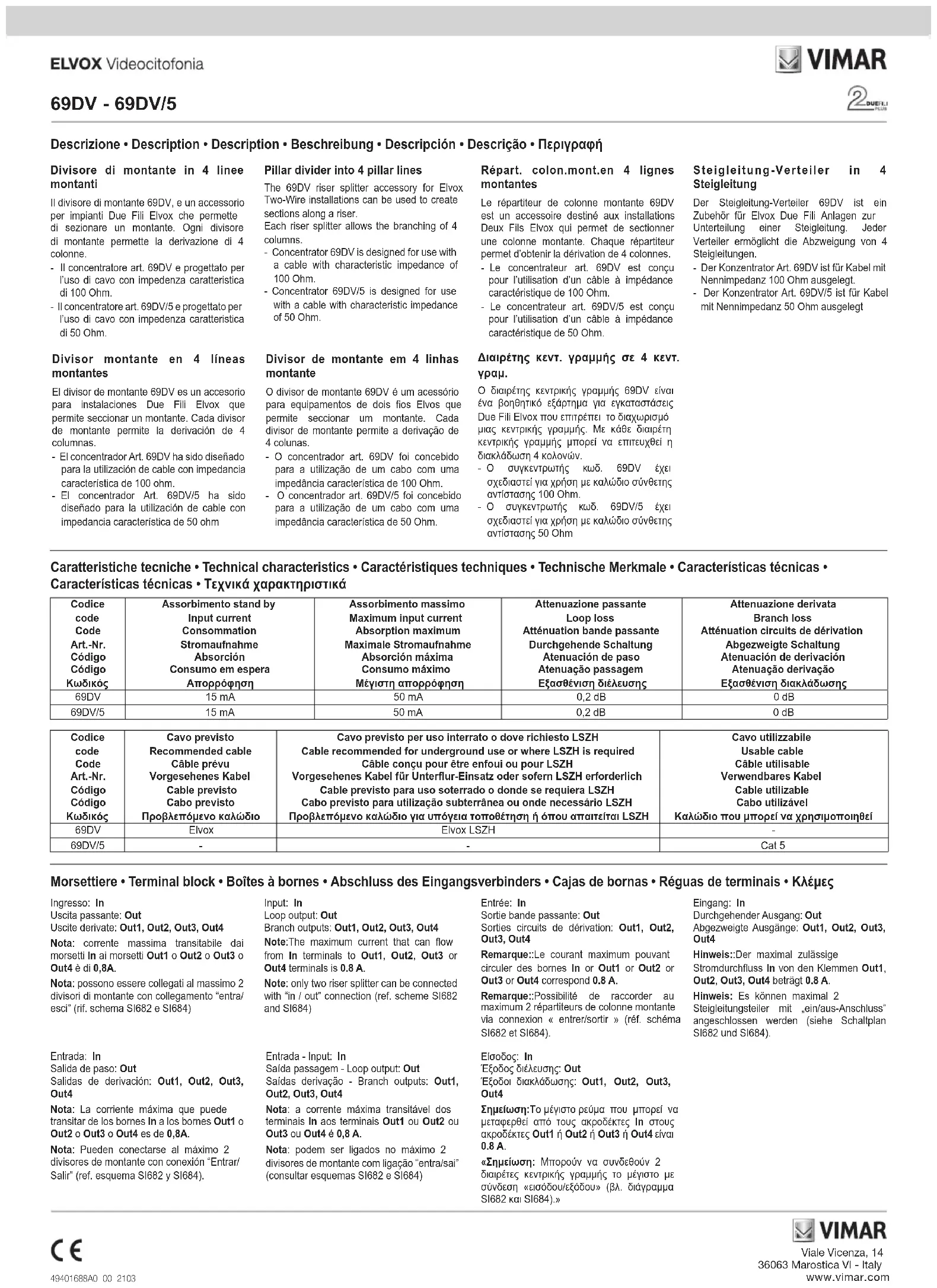

MODE D'EMPLOI ELVOX 69DV Vimar

Répart. colon.mont.en 4 lignes montantes

Le répartiteur de colonne montante 69DV est un accessoire destiné aux installations Deux Fils Elvox qui permet de sectionner une colonne montante. Chaque répartiteur permèt d'obtenir la dérivation de 4 colonnes.

Le concentrateur art. 69DV est concu pour l'utilisation d'un cable à impédance caractéristique de 100 Ohm.
Le concentrateur art. 69DV/5 est consq pour l'utilisation d'un cable à impédance caractéristique de 50 Ohm.

Aiaipetnc kevt. ypaunc 4 kevt. ypau.

O diaipetns kevtpiks ypaunis 69DV eva eva Bonntko Eaaptma via Eykataotaeic
Due Fill Elovx Tou EmptepTei to diaywipioo
muas kevtpiks ypaunis. Me kaBc diaipetn
kevtpiks ypaunis mtopei ve emteuxBei n
biakldow4 koloovv.
O oukyevtpwnC kwD 69DV exei oxiaotai yia xione kakwio ouvthecn avitotaan 100 Ohm.
O OuykveTpwnc Kw. 69DV/5 exei oxdiotei yia xion me kawdo ouvbetnc avitataqn 50 Ohm

Remarque:Possibilite de raccorder au maximum 2 repartilleurs de colonne montante via connexion « entrer/sortir » (ref. schemaa S1682 et S1684).

Eioo0c: In

Eeooieaeuons:Out

Egooi diakkaowc:Out1,Out2,Out3, Out4

Enjoeiwn:To meyotoepu taouptope va metapepeei atio touc akpokekteg In oouc akpokektecOut 1n Out2 n Out3 n Out4 eivai 0.8A.

<EnuIomega: MToopov v a ouvOeOuv 2

diapTEc KEVTPIKns ypaunTo MEYIOTo ME

ouvoeon Eiooou/EOou》（βλ.diypaμα S1682KaiS1684).

Eingang: In

Telecharger le manuel d'instructions sur le site www.vimar.com

Règles d'installation

L'installation doit être confiee a des personnel qualifies et executee conformement aux dispositions qui regissent l'installation du materiel electrique en vigueur dans le pays concerne.

Conformité aux normes

Directive EMC

Normes EN 60065, EN 61000-6-1 et EN 61000-6-3.

Régiment REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contienir des traces de plomb.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barre, la où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au reventer lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'eau moins 400m^2 . La collecte séparée appropriée pour l'envoit successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets negatifs sur l'environnement et sur la santé et favorise le réemployé et/ou le recyclage des matériaux dont l'appareil est composé.
