ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WHMDF06D3E51 PANASONIC

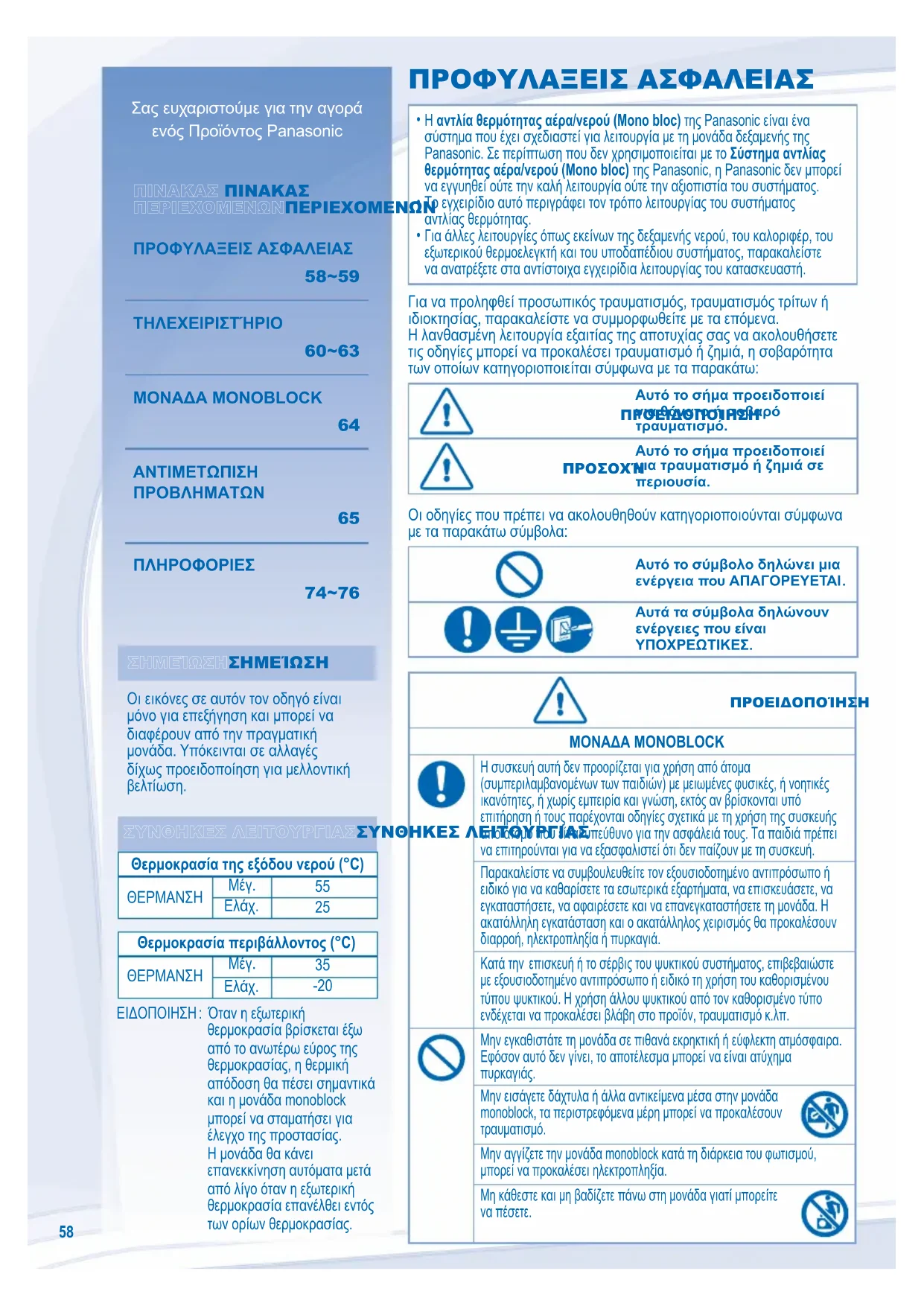

Η αντλία θερμότητας αέρα/νερού (Mono bloc) της Panasonic είναι ένα σύστημα που έχει σχεδιαστεί για λειτουργία με τη μονάδα δεξαμενής της Panasonic. Σε περίπτωση που δεν χρησιμοποιείται με το Σύστημα αντλίας θερμότητας αέρα/νερού (Mono bloc) της Panasonic, η Panasonic δεν μπορεί να εγγυηθεί ούτε την καλή λειτουργία ούτε την αξιοπιστία του συστήματος.

Το εγχειρίδιο αυτό περιγράφει τον τρόπο λειτουργίας του συστήματος αντλίας θερμότητας.

Για άλλες λειτουργίες όπως εκείνων της δεξαμενής νερού, του καλοριφέρ, του εξωτερικού θερμοελεγκτή και του υποδαπέδιου συστήματος, παρακαλείστε να ανατρέξετε στα αντίστοιχα εγχειρίδια λειτουργίας του κατασκευαστή. ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Σας ευχαριστούμε για την αγορά ενός Προϊόντος Panasonic ΠΙΝΑΚΑΣ ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝΠΕΡΙΕΧΟΜΕΝΩΝ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ 58~59 ΤΗΛΕΧΕΙΡΙΣΤΉΡΙΟ 60~63 ΜΟΝΑΔΑ MONOBLOCK

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΛΗΡΟΦΟΡΙΕΣ 74~76 ΣΗΜΕΊΩΣΗΣΗΜΕΊΩΣΗ Οι εικόνες σε αυτόν τον οδηγό είναι μόνο για επεξήγηση και μπορεί να διαφέρουν από την πραγματική μονάδα. Υπόκεινται σε αλλαγές δίχως προειδοποίηση για μελλοντική

ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Θερμοκρασία της εξόδου νερού (°C)

Θερμοκρασία περιβάλλοντος (°C)

ΕΙΔΟΠΟΙΗΣΗ : Όταν η εξωτερική θερμοκρασία βρίσκεται έξω από το ανωτέρω εύρος της θερμοκρασίας, η θερμική απόδοση θα πέσει σημαντικά και η μονάδα monoblock μπορεί να σταματήσει για έλεγχο της προστασίας. Η μονάδα θα κάνει επανεκκίνηση αυτόματα μετά από λίγο όταν η εξωτερική θερμοκρασία επανέλθει εντός των ορίων θερμοκρασίας. Για να προληφθεί προσωπικός τραυματισμός, τραυματισμός τρίτων ή ιδιοκτησίας, παρακαλείστε να συμμορφωθείτε με τα επόμενα. Η λανθασμένη λειτουργία εξαιτίας της αποτυχίας σας να ακολουθήσετε τις οδηγίες μπορεί να προκαλέσει τραυματισμό ή ζημιά, η σοβαρότητα των οποίων κατηγοριοποιείται σύμφωνα με τα παρακάτω: ΠΡΟΕΙΔΟΠΟΊΗΣΗΠΡΟΕΙΔΟΠΟΊΗΣΗ Αυτό το σήμα προειδοποιεί για θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΉΠΡΟΣΟΧΉ Αυτό το σήμα προειδοποιεί για τραυματισμό ή ζημιά σε

Οι οδηγίες που πρέπει να ακολουθηθούν κατηγοριοποιούνται σύμφωνα με τα παρακάτω σύμβολα: Αυτό το σύμβολο δηλώνει μια ενέργεια που ΑΠΑΓΟΡΕΥΕΤΑΙ. Αυτά τα σύμβολα δηλώνουν ενέργειες που είναι ΥΠΟΧΡΕΩΤΙΚΕΣ. ΠΡΟΕΙΔΟΠΟΊΗΣΗΠΡΟΕΙΔΟΠΟΊΗΣΗ ΜΟΝΑΔΑ MONOBLOCKΜΟΝΑΔΑ MONOBLOCK Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες φυσικές, ή νοητικές ικανότητες, ή χωρίς εμπειρία και γνώση, εκτός αν βρίσκονται υπό επιτήρηση ή τους παρέχονται οδηγίες σχετικά με τη χρήση της συσκευής από άτομο που είναι υπεύθυνο για την ασφάλειά τους. Τα παιδιά πρέπει να επιτηρούνται για να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή. Παρακαλείστε να συμβουλευθείτε τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για να καθαρίσετε τα εσωτερικά εξαρτήματα, να επισκευάσετε, να εγκαταστήσετε, να αφαιρέσετε και να επανεγκαταστήσετε τη μονάδα. Η ακατάλληλη εγκατάσταση και ο ακατάλληλος χειρισμός θα προκαλέσουν διαρροή, ηλεκτροπληξία ή πυρκαγιά.

επισκευή ή το σέρβις του ψυκτικού συστήματος, επιβεβαιώστε με εξουσιοδοτημένο αντιπρόσωπο ή ειδικό τη χρήση του καθορισμένου τύπου ψυκτικού. Η χρήση άλλου ψυκτικού από τον καθορισμένο τύπο ενδέχεται να προκαλέσει βλάβη στο προϊόν, τραυματισμό κ.λπ. Μην εγκαθιστάτε τη μονάδα σε πιθανά εκρηκτική ή εύφλεκτη ατμόσφαιρα. Εφόσον αυτό δεν γίνει, το αποτέλεσμα μπορεί να είναι ατύχημα

Μην εισάγετε δάχτυλα ή άλλα αντικείμενα μέσα στην μονάδα monoblock, τα περιστρεφόμενα μέρη μπορεί να προκαλέσουν τραυματισμό. Μην αγγίζετε την μονάδα monoblock κατά τη διάρκεια του φωτισμού, μπορεί να προκαλέσει ηλεκτροπληξία. Μη κάθεστε και μη βαδίζετε πάνω στη μονάδα γιατί μπορείτε

Μη χρησιμοποιείτε τροποποιημένα καλώδια, συνδεδεμένα καλώδια, επεκτάσεις καλωδίων ή μη καθορισμένα καλώδια για πρόληψη υπερθέρμανσης ή πυρκαγιάς. Προς αποφυγή υπερθέρμανσης, πυρκαγιάς ή ηλεκτροπληξίας:

• Δεν πρέπει να μοιράζεται την ίδια πρίζα ρεύματος με άλλες συσκευές.

• Μην χειρίζεστε το συσκευή με βρεγμένα χέρια.

• Μη λυγίζετε υπερβολικά το καλώδιο τροφοδοσίας. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις ή εξειδικευμένους τεχνικούς για να αποφευχθεί ενδεχόμενος κίνδυνος. Η μονάδα αυτή είναι εξοπλισμένη με διακόπτη ασφαλείας υπολειμματικού ρεύματος (RCCB:= Residue Current Circuit Breaker). Συνιστάται ιδιαίτερα ο έλεγχος της λειτουργίας του RCCB μετά την εγκατάσταση και περιοδικά μετά από σέρβις

συντήρηση από εξουσιοδοτημένο αντιπρόσωπο ώστε να διασφαλιστεί ότι βρίσκεται σε καλή κατάσταση λειτουργίας. Διαφορετικά μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά σε περίπτωση δυσλειτουργίας. Συνιστάται θερμά να εγκατασταθεί με Διάταξη Προστασίας Ρεύματος Διαρροής (RCD= Residual Current Device) επιτόπου ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς. Διακόψτε τη χρήση του προϊόντος αν παρουσιαστεί οποιαδήποτε ανωμαλία/ βλάβη και αποσυνδέστε το βύσμα του ρεύματος ή κλείστε το διακόπτη τροφοδοσίας και το διακόπτη ρεύματος. (Κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας) Παραδείγματα ανωμαλίας/βλάβης

• Ο RCCB απενεργοποιείται μόνος του.

• Παρατηρείται μυρωδιά καμένου, μη φυσιολογικός θόρυβος ή δόνηση όταν η μονάδα λειτουργεί.

• Βγαίνει συνέχεια ζεστό νερό από τη μονάδα. Επικοινωνήστε αμέσως με τον τοπικό αντιπρόσωπο για συντήρηση/επισκευή. Συνιστάται να φοράτε γάντια κατά τη διάρκεια του σέρβις ή της συντήρησης προς αποφυγή κινδύνων. Ο εξοπλισμός αυτός πρέπει να είναι γειωμένος ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς. Προλάβετε επικείμενη ηλεκτροπληξία διακόπτοντας την παροχή ρεύματος όταν: - Πριν τον καθαρισμό ή το σέρβις. Η συσκευή αυτή είναι πολλαπλών χρήσεων. Όλα τα κυκλώματα ηλεκτρικής τροφοδοσίας πρέπει να είναι σβηστά πριν από την πρόσβαση σε οποιοδήποτε από τα τερματικά στη μονάδα, ώστε να αποφευχθούν τυχόν ηλεκτροπληξία, έγκαυμα ή τραυματισμός με μοιραία αποτελέσματα. ΠΡΟΣΟΧΉΠΡΟΣΟΧΉ ΜΟΝΑΔΑ MONOBLOCKΜΟΝΑΔΑ MONOBLOCK Μην εγκαθιστάτε τη μονάδα κοντά σε εύφλεκτο εξοπλισμό ή στο μπάνιο. Διαφορετικά, θα προκληθεί ηλεκτροπληξία ή πυρκαγιά. Μην ακουμπάτε το σωλήνα εκκένωσης νερού κατά τη λειτουργία. Μην τοποθετείτε τίποτα πάνω ή κάτω από τη

Μην αγγίζετε το κοφτερό αλουμινένιο πτερύγιο, τα κοφτερά μέρη μπορεί να σας τραυματίσουν. Μη χρησιμοποιείτε το σύστημα κατά τη διάρκεια της αποστείρωσης για να αποφευχθεί η μυρωδιά καμένου ή η υπερθέρμανση κατά τη διάρκεια του

Βεβαιωθείτε ότι η σωλήνωση αποχέτευσης είναι κατάλληλα συνδεδεμένη. Διαφορετικά, μπορεί να προκληθεί διαρροή. Μετά από μακροχρόνια περίοδο χρήσης, βεβαιωθείτε ότι το πλαίσιο εγκατάστασης δεν είναι φθαρμένο ώστε να αποφευχθεί η πτώση της

Οι ρυθμίσεις του πεδίου λειτουργίας αποστείρωσης πρέπει να διαμορφώνονται από τον εξουσιοδοτημένο αντιπρόσωπο σύμφωνα με τους τοπικούς νόμους και κανονισμούς. ΤΗΛΕΧΕΙΡΙΣΤΉΡΙΟ Μην αφήνετε το τηλεχειριστήριο να υγρανθεί. Διαφορετικά, μπορεί να προκληθεί δυσλειτουργία. Μην πατάτε τα κουμπιά στο τηλεχειριστήριο με σκληρά, μυτερά αντικείμενα. Διαφορετικά, μπορεί να προκληθεί βλάβη στη μονάδα. Μην πλένετε το τηλεχειριστήριο με νερό, βενζίνη, διαλυτικά ή σκόνες καθαρισμού. Μην επιθεωρείτε ή κάνετε σέρβις στο τηλεχειριστήριο από μόνοι σας. Παρακαλούμε συμβουλευτείτε

εξουσιοδοτημένο αντιπρόσωπο. Διαφορετικά, μπορεί να προκληθεί βλάβη ή δυσλειτουργία.

Monoblock Μονάδα Δεξαμενής

• Μερικές λειτουργίες που περιγράφονται στο παρόν εγχειρίδιο μπορεί να μη μπορούν να εφαρμιοστούν στη μονάδα σας.

• Συμβουλευτείτε τον πλησιέστερο σε σας αντιπρόσωπο για περαιτέρω πληροφορίες.

• Για κανονική λειτουργία, τα κουμπιά ERRORRESET FORCE SERVICE δεν χρησιμοποιούνται. Σημειώσεις:

• Η τρέχουσα ημέρα και ο τρέχων χρόνος χρειάζονται ρύθμιση όταν: - Η ηλεκτρική τροφοδοσία έχει σβήσει για πρώτη φορά. - Αφού έχει περάσει αρκετός χρόνος αφότου άναψε για τελευταία φορά η συσκευή.

• Ο τρέχων χρόνος που έχει ρυθμιστεί θα είναι ο στάνταρ χρόνος για όλες τις λειτουργίες Χρονοδιακόπτη.

ή για να ρυθμίσετε την τρέχουσα ημέρα.

SET για να επιβεβαιώσετε.

4. Επαναλάβατε τα βήματα 2 έως 3 για να ρυθμίσετε την

τρέχουσα ώρα. ΠΡΟΕΤΟΙΜΑΣΊΑ ΤΗΛΕΧΕΙΡΙΣΤΉΡΙΟΥ Ρύθμιση της Τρέχουσας Ημέρας και Ώρας

ΟΘΟΝΗ ΤΗΛΕΧEΙΡΙΣTΗΡΙΟY

Δείκτης OFF/ON του Τρόπου Λειτουργίας της Θέρμανσης

Απεικόνιση Ρύθμισης Χρονοδιακόπτη/Ρολογιού

Ένδειξη τρόπου λειτουργίας δεξαμενής

Απεικόνιση της Εξωτερικής Θερμοκρασίας Περιβάλλοντος

Ένδειξη αθόρυβου τρόπου λειτουργίας

Απεικόνιση Θερμοκρασίας Εξόδου του Νερού

Δείκτης Ενεργοποίησης/Απενεργοποίησης Εφεδρικού

Πραγματική ένδειξη εφεδρικού θερμαντήρα (OFF/ON)

Δείκτης OFF/ON Αιτήματος για Επιβολή Θερμαντήρα

Πραγματική ένδειξη ταχυθερμαντήρα (OFF/ON)

Οθόνη Ένδειξης Συνδεδεμένου Εξωτερικού Ελεγκτή

Ένδειξη OFF/ON λειτουργίας απόψυξης

Δείκτης OFF/ON του Τρόπου Λειτουργίας Ρύθμισης του

Δείκτης OFF/ON του Τρόπου Λειτουργίας Ελέγχου της Κατάστασης του Συστήματος

Ένδειξη προσοχής (η θερμοκρασία της δεξαμενής είναι άνω των 60°C)

Ένδειξη OFF/ON τρόπου λειτουργίας σέρβις

ΚΟΤΜΠΙ ΤΗΛΕΧEΙΡΙΣTΗΡΙΟY

Κουμπί Ομάδας Ρύθμισης Χρονοδιακόπτη

Κουμπί Τρόπου Λειτουργίας

Κουμπί Τρόπου Ρύθμισης Επιβολής Θερμαντήρα

Κουμπί Αθόρυβης Λειτουργίας

Κουμπί τρόπου λειτουργίας σέρβις συστήματος

Κουμπί Ενεργοποίησης Εφεδρικού Θερμαντήρα

Κουμπιά Ρύθμισης Λειτουργίας του Συστήματος

Κουμπιά Λειτουργίας Ρύθμισης του Συστήματος

Κουμπί Επαναρρύθμισης Σφάλματος HEA

Ανοίξτε το κάλυμμα για την επιλογή των κουμπιών. TIMER OUTDOOR HEAT SETTING STATUS SERVICE BOOSTER QUIET TANK DEFROST WATER OUTLET

• Μετά την αρχική εγκατάσταση, μπορείτε να κάνετε χειροκίνητα τις ρυθμίσεις. Η αρχική ρύθμιση παραμένει ενεργή έως ότου ο χρήστης την αλλάξει.

Το τηλεχειριστήριο μπορεί να χρησιμοποιηθεί για πολλαπλές εγκαταστάσεις. Μερικές λειτουργίες μπορεί να μη μπορούν να εφαρμιοστούν στη μονάδα σας.

• Βεβαιωθείτε ότι η λειτουργία LED βρίσκεται σε κατάσταση OFF πριν από τη ρύθμιση. SET SELECTCANCEL SETTING STATUS CHECK

CHECK ταυτόχρονα για 5 δευτερόλεπτα για να εισάγετε τρόπο λειτουργίας ειδικής ρύθμισης. Ο δείκτης “SETTING” («ΡΥΘΜΙΣΗ») και “STATUS” («ΚΑΤΑΣΤΑΣΗ») είναι ενεργοποιημένος (ON).

ή για να φυλλομετρήσετε λειτουργίες.

SELECT για να εισάγετε τη λειτουργία.

ή για να ενεργοποιήσετε ΝΑΙ ή να απενεργοποιήσετε ΟΧΙ τη λειτουργία ή να ορίσετε άλλες επιλογές.

SET για να επιβεβαιώσετε. Ρύθμιση Οθόνη Τηλεχειpισтηpίου

Εξωτερικός Θερμοελεγκτής (ΝΑΙ / ΟΧΙ) Για ρύθμιση της εξωτερικής σύνδεσης του θερμοελεγκτή.

HEATER Επιλογή χωρητικότητας εφεδρικού θερμαντήρα (3kW / 6kW / 9kW) Για τη μείωση της ισχύος του θερμαντήρα όταν απαιτείται. Οι επιλογές διαφέρουν ανάλογα με το μοντέλο.

Λειτουργία πρόληψης παγώματος του συστήματος νερού (ΝΑΙ / ΟΧΙ) Για την ενεργοποίηση ή απενεργοποίηση της λειτουργίας πρόληψης παγώματος του συστήματος νερού όταν η μονάδα είναι απενεργοποιημένη.

TANK Σύνδεση Δεξαμενής (ΝΑΙ / ΟΧΙ) Για σύνδεση της δεξαμενής. Σημείωση: Αν έχει επιλεγεί “ΟΧΙ” στη ρύθμιση “Σύνδεση δεξαμενής”, η ρύθμιση 5 ~ 14 παραλείπεται.

SOLAR Προτεραιότητα ηλιακού (ΝΑΙ / ΟΧΙ) Για να επιλέξετε τη χρήση ηλιακού για τη θέρμανση της δεξαμενής νερού.

HEAT Προτεραιότητα Θέρμανσης (ΝΑΙ / ΟΧΙ) Για την επιλογή της θέρμανσης δωματίου ως προτεραιότητα κατά τον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ + ΔΕΞΑΜΕΝΗ. Σημείωση: Αν έχει επιλεγεί “ΝΑΙ” στη ρύθμιση “Προτεραιότητα θέρμανσης”, η ρύθμιση 7 ~ 8 παραλείπεται.

HEAT Ρύθμιση διαστημάτων λειτουργίας θέρμανσης Για τη ρύθμιση του χρονοδιακόπτη για τον τρόπο λειτουργίας θέρμανσης κατά τη διάρκεια του τρόπου λειτουργίας ΘΕΡΜΑΝΣΗ + ΔΕΞΑΜΕΝΗ (0,5 ώρα ~ 10 ώρες).

TANK Ρύθμιση Διαστήματος Προθέρμανσης της Δεξαμενής Για ρύθμιση του χρονοδιακόπτη για τη Δεξαμενή κατά τη διάρκεια της λειτουργίας ΘΕΡΜΑΝΣΗ + ΔΕΞΑΜΕΝΗ (5 λεπτά ~ 1 ώρα και 35 λεπτά).

BOOSTER Λειτουργία ταχυθερμαντήρα (ΝΑΙ / ΟΧΙ) Για την ενεργοποίηση ή απενεργοποίηση της λειτουργίας ταχυθερμαντήρα δεξαμενής. Σημείωση: Αν έχετε επιλέξει “ΟΧΙ” στη ρύθμιση “Λειτουργία ταχυθερμαντήρα”, η ρύθμιση 10 παραλείπεται.

BOOSTER Ρύθμιση Χρόνου Καθυστέρησης Ενισχυτικού Θερμαντήρα Για την ενεργοποίηση του χρονοδιακόπτη καθυστέρησης για τον ταχυθερμαντήρα αν δεν επιτευχθεί η θερμοκρασία της δεξαμενής νερού (20 λεπτά ~ 1 ώρα 35 λεπτά).

• Μη χρησιμοποιείτε το σύστημα κατά τη διάρκεια της αποστείρωσης για να αποφευχθεί η μυρωδιά καμένου ή η υπερθέρμανση κατά τη διάρκεια του ντους.

• Οι πςθμίζειρ ηος πεδίος λειηοςπγίαρ αποζηείπωζηρ ππέπει να διαμοπθώνονηαι από ηον εξοςζιοδοηημένο ανηιππόζωπο ζύμθωνα με ηοςρ ηοπικούρ νόμοςρ και κανονιζμούρ.

Αποστείρωση (ΝΑΙ / ΟΧΙ) Για ρύθμιση της αποστείρωσης, εφόσον απαιτείται. Σημείωση: Αν έχει επιλεγεί “ΟΧΙ” στη ρύθμιση “Αποστείρωση”, η ρύθμιση 12 ~ 14 παραλείπεται.

Ρύθμιση Ημέρας & Ώρας Αποστείρωσης Για τη ρύθμιση του χρονοδιακόπτη για αποστείρωση (μόνο μία φορά την εβδομάδα, λειτουργεί ακόμα και στην κατάσταση αναμονής).

Ρύθμιση της Θερμοκρασίας Αποστείρωσης Για να ρυθμίσετε τη θερμοκρασία αποστείρωσης (40°C ~ 75°C).

Χρόνος Συνέχισης της Αποστείρωσης Για ρύθμιση του χρονοδιακόπτη ώστε να διατηρεί τη θερμοκρασία θέρμανσης για να συμπληρώσει τη λειτουργία της αποστείρωσης (5 λεπτά ~ 1 ώρα). F568658_YS0112-0.indb 61F568658_YS0112-0.indb 61 5/9/2012 1:56:11 PM5/9/2012 1:56:11 PM Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess BlackProcess BlackPANTONE 293 CPANTONE 293 C62 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ OFF

ΓΙΑ ΝΑ ΕΝΕΡΓΟΠΟΙΗΣΕΤΕ (ON) Ή ΝΑ ΑΠΕΝΕΡΓΟΠΟΙΗΣΕΤΕ (OFF) ΤΗ ΣΥΣΚΕΥΗ

• Όταν η μονάδα είναι ενεργοποιημένη, το LED λειτουργίας είναι αναμμένο και εμφανίζεται η τρέχουσα θερμοκρασία της εξόδου του νερού και η εξωτερική θερμοκρασία περιβάλλοντος στην οθόνη του τηλεχειριστηρίου. MODE ΓΙΑ ΤΗΝ ΕΠΙΛΟΓΗ ΤΟΥ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ

HEAT HEAT +TANK TANK

• ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΑΝΣΗΣ - Για ενεργοποίηση (ON) ή απενεργοποίηση (OFF) της λειτουργίας θέρμανση πίνακα/δαπέδου. - Σε αυτόν τον τρόπο λειτουργίας, η μονάδα monoblock θα παρέχει χωρητικότητα θέρμανσης στο σύστημα.

• ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΑΝΣΗΣ + ΔΕΞΑΜΕΝΗΣ - Σε αυτόν τον τρόπο λειτουργίας, η μονάδα monoblock θα παρέχει χωρητικότητα θέρμανσης στην υγειονομική δεξαμενή και στο σύστημα. - Η λειτουργία αυτή δεν χρησιμοποιείται όταν δεν είναι εγκατεστημένη η υγειονομική δεξαμενή νερού.

• ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΔΕΞΑΜΕΝΗΣ - Για ενεργοποίηση (ON) ή απενεργοποίηση (OFF) της λειτουργίας της υγειονομικής δεξαμενής.

Σε αυτόν τον τρόπο λειτουργίας, η μονάδα monoblock θα παρέχει χωρητικότητα θέρμανσης στην υγειονομική δεξαμενή. QUIET ΓΙΑ ΝΑ ΑΠΟΛΑΜΒΑΝΕΤΕ ΑΘΟΡΥΒΟ ΠΕΡΙΒΑΛΛΟΝ

• Η λειτουργία αυτή μειώνει τον θόρυβο της μονάδας monoblock . Σε αυτές τις συνθήκες, μπορεί να προκαλέσει μείωση της χωρητικότητας θέρμανσης. HEATER ΓΙΑ ΤΗΝ ΕΝΕΡΓΟΠΟΊΗΣΗ ΤΟΥ ΕΦΕΔΡΙΚΟΎ ΘΕΡΜΑΝΤΉΡΑ

• Ο εφεδρικός θερμαντήρας παρέχει επιπλέον χωρητικότητα θέρμανσης κατά τη διάρκεια ψυχρής εξωτερικής θερμοκρασίας και μπορεί να λειτουργήσει μόνο σε τρόπο λειτουργίας θέρμανσης μόνο εάν ενεργοποιηθεί με το πάτημα του συγκεκριμένου κουμπιού.

• Ο εφεδρικός θερμαντήρας θα ενεργοποιηθεί αυτόματα εφόσον πληρούνται οι προϋποθέσεις της ρύθμισης.

• Για να απενεργοποιήσετε χειροκίνητα τη λειτουργία

Θερμαντήρα, πατήστε ξανά το αντίστοιχο κουμπί. STATUSSEARCHCHECK ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΕΛΕΓΧΟΥ ΤΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΟΥ

CHECK για 5 δευτερόλεπτα για να εισάγετε τον τρόπο λειτουργία της κατάστασης (STATUS).

ή για να ελέγξετε τη θερμοκρασία εισόδου νερού, τη θερμοκρασία δεξαμενής, τη συχνότητα λειτουργίας συμπιεστή ή το ιστορικό σφαλμάτων.

για να βγείτε από τον τρόπο λειτουργίας STATUS (ΚΑΤΑΣΤΑΣΗ).

• Μόλις εισαχθεί ο τρόπος λειτουργίας της κατάστασης (STATUS), η ένδειξη “STATUS” είναι αναμμένη.

• Ο τρόπος λειτουργίας της κατάστασης (STATUS) δεν μπορεί να ενεργοποιηθεί όταν ο δείκτης “SETTING” είναι

• Συνιστάται ιδιαίτερα να έρθετε σε επαφή με τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο για να αλλάξετε το εύρος θερμοκρασιών.

• Χρησιμοποιώντας το τηλεχειριστήριο είναι εφικτή η ρύθμιση του εύρους θερμοκρασιών για τη θερμοκρασία εξόδου του νερού και για την εξωτερική θερμοκρασία περιβάλλοντος. ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ TIMER OUTDOOR HEAT SETTINGSTATUSSERVICEBOOSTERDEFROSTQUIET TANK WATER OUTLET

HEATER OPERATIONFORCEHEATER ACTUAL

Τρόπος Λειτουργίας Απεικόνιση θερμοκρασίας Δείκτης SETTING (ΡΥΘΜΙΣΗ) Παράμετρος * SET SELECTCANCELSETTING

SET για 5 δευτερόλεπτα για να εισάγετε τον τρόπο λειτουργία της ρύθμισης (SETTING). Η ένδειξη “SETTING” είναι αναμμένη.

2. Πατήστε το ή το για να επιλέξετε μια παράμετρο.

3. Αφού επιλέξετε την επιθυμητή παράμετρο, πατήστε το

εισάγετε την παράμετρο.

ή για να επιλέξετε την επιθυμητή θερμοκρασία.

SET ξανά για να επιβεβαιώσετε τη ρύθμιση.

• Επαναλάβατε τα βήματα 2 έως 5 για να ρυθμίσετε άλλες παραμέτρους.

Λειτουργίας Παράμετρος * Περιγραφή HEAT Χαμηλή ρυθμισμένη εξωτερική θερμοκρασία (-15°C ~ 15°C). HEAT Υψηλή ρυθμισμένη εξωτερική θερμοκρασία (-15°C ~ 15°C). HEAT Ρυθμισθείσα θερμοκρασία εξόδου του νερού σε χαμηλή θερμοκρασία περιβάλλοντος εξωτερικού χώρου (25°C ~ 55°C). HEAT Ρυθμισθείσα θερμοκρασία εξόδου του νερού σε υψηλή θερμοκρασία περιβάλλοντος εξωτερικού χώρου (25°C ~ 55°C). Θερμοκρασία νερού Εξωτερική θερμοκρασία HEAT OFF Ρυθμισθείσα θερμοκρασία για απενεργοποίηση (OFF) της λειτουργίας θέρμανσης (5°C ~ 35°C). HEATER

Ρυθμισθείσα θερμοκρασία εξωτερικού χώρου για ενεργοποίηση (ON) της λειτουργίας του θερμαντήρα (-15°C ~ 20°C). TANK Ρύθμιση θερμοκρασίας υγειονομικής δεξαμενής (40°C ~ 75°C). ΡΥΘΜΙΣΗ ΤΗΣ ΘΕΡΜΟΜΕΤΑΤΟΠΙΣΗΣ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΤΟΥ ΝΕΡΟΥ

SET μέσα σε 5 δευτερόλεπτα.

• Επαναλάβατε τα βήματα 3 έως 5 για να ρυθμίσετε την επιθυμητή μετατόπιση θερμοκρασίας (-5°C ~ 5°C). Σημειώσεις:

ή αναμείνατε για 30 δευτερόλεπτα για να βγείτε από τον τρόπο λειτουργία της ρύθμισης (SETTING).

• Η θερμοκρασία ρύθμισης θα αποθηκευθεί στο σύστημα μόλις γίνει η επιβεβαίωση.

• Ο τρόπος λειτουργίας ρύθμισης (SETTING) δεν μπορεί να ενεργοποιηθεί όταν οι δείκτες “SERVICE” και “STATUS” είναι αναμμένοι. ΠΡΟΧΩΡΗΜΕΝΗ ΛΕΙΤΟΥΡΓΙΑ F568658_YS0112-0.indb 62F568658_YS0112-0.indb 62 5/9/2012 1:56:12 PM5/9/2012 1:56:12 PM Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess BlackProcess BlackPANTONE 293 CPANTONE 293 C63 EΛΛΗΝΙΚΆ TIMER

SOLAR REMOTE Ανάβει εφόσον έχει επιλογή η λειτουργία Χρονοδιακόπτη Ημέρα που πρόκειται να επιλεγεί Χρονοδιακόπτης ON - Για αυτόματη ενεργοποίηση (“ON”) της μονάδας 6 διαφορετικά προγράμματα μπορούν να ρυθμιστούν σε μια ημέρα (1 ~ 6) Δείχνει την επιλεγείσα ημέρα Αλλαγή θερμότητας θερμοκρασίας νερού (-5ºC ~ 5ºC) Χρονοδιακόπτης OFF - Για αυτόματη απενεργοποίηση (“OFF”) της μονάδας SET SELECTCANCELSETTINGCLOCKOFF/ONTIMERSTATUS MODE HEATERQUIET Λειτουργία Βήμα Εισάγετε τον τρόπο λειτουργίας χρονοδιακόπτη

Ρυθμίστε ημέρα & ώρα

ή για να επιλέξετε την επιθυμητή σας ημέρα.

SELECT για να επιβεβαιώσετε.

3. Η ένδειξη “1” θα αναβοσβήνει, πατήστε

SELECT για να ρυθμίσετε το πρόγραμμα 1.

OFF/ON για να επιλέξετε τον χρονοδιακόπτη σε θέση ON ή OFF.

5. Πατήστε ή για να επιλέξετε την επιθυμητή σας ώρα.

Μπορείτε να ρυθμίσετε τον τρόπο λειτουργίας MODE

HEATER και την επιθυμητή αλλαγή θερμοκρασίας με το χρονοδιακόπτη.

SET για να επιβεβαιώσετε το πρόγραμμα 1. Η επιλεγείσα ημέρα θα επισημανθεί με το ▼.

• Μετά από 2 δευτερόλεπτα, θα απεικονιστεί το επόμενο πρόγραμμα.

7. Επαναλάβατε τα βήματα 4 έως 7 για να ρυθμίσετε τα προγράμματα 2 έως 6.

• Κατά τη διάρκεια της ρύθμισης χρονοδιακόπτη αν δεν πατηθεί κανένα κουμπί μέσα σε 30 δευτερόλεπτα, ή αν πατηθεί το κουμπί SET , η ρύθμιση αυτής της στιγμής επιβεβαιώνεται και η ρύθμιση του χρονοδιακόπτη έχει τελειώσει. Προσθήκη/Τροποποίηση χρονοδιακόπτη Επαναλάβατε τα ανωτέρω βήματα. Απενεργοποιήστε τον χρονοδιακόπτη

TIMER , ύστερα πατήστε CANCEL

Ενεργοποιήστε τον χρονοδιακόπτη

TIMER , ύστερα πατήστε SET

Ελέγξτε τον χρονοδιακόπτη

ή έως ότου εμφανιστεί η επιθυμητή σας ημέρα, πατήστε SELECT για να επιβεβαιώσετε την επιλογή σας.

3. Πατήστε ή για να ελέγξετε τα ρυθμισθέντα προγράμματα.

Ακυρώστε τον χρονοδιακόπτη

ή έως ότου εμφανιστεί η επιθυμητή σας ημέρα, πατήστε SELECT για να επιβεβαιώσετε την επιλογή σας.

SELECT για να εισάγετε τη ρύθμιση του προγράμματος.

ή έως ότου εμφανιστεί το επιθυμητό σας πρόγραμμα.

CANCEL για να ακυρώσετε το πρόγραμμα. ΕΒΔΟΜΑΔΙΑΙΑ ΡΥΘΜΙΣΗ ΧΡΟΝΟΔΙΑΚΟΠΤΗ Σημειώσεις:

Μπορείτε να ρυθμίσετε το χρονοδιακόπτη για κάθε μέρα της εβδομάδας (Δευτέρα έως Κυριακή) με 6 προγράμματα την ημέρα.

Όταν η μονάδα ενεργοποιείται από τον ON TIMER, θα χρησιμοποιήσει την τελευταία ρυθμισμένη θερμοκρασία για τον έλεγχο της θερμοκρασίας εξόδου νερού.

Το ίδιο πρόγραμμα χρονοδιακόπτη δεν μπορεί να ρυθμιστεί την ίδια μέρα.

Μπορείτε επίσης να επιλέξετε συγκεντρωτικά ημέρες με την ίδια ρύθμιση χρονοδιακόπτη.

Προωθεί εξοικονόμηση ενέργειας επιτρέποντάς σας να ρυθμίσετε έως και 6 προγράμματα σε οποιαδήποτε δοθείσα ημέρα. F568658_YS0112-0.indb 63F568658_YS0112-0.indb 63 5/9/2012 1:56:14 PM5/9/2012 1:56:14 PM Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess BlackProcess BlackPANTONE 293 CPANTONE 293 C64 ΜΟΝΑΔΑ MONOBLOCK ΜΟΝΑΔΑ MONOBLOCK Σε περίπτωση διακοπής της παροχής ρεύματος ή βλάβης της λειτουργίας της αντλίας, αποστραγγίστε το σύστημα (όπως προτείνεται στο παρακάτω σχήμα).

Όταν υπάρχει νερό μέσα στο σύστημα, υπάρχει πιθανότητα να παγώσει και να προκαλέσει βλάβη στο σύστημα.

• Μην παρεμποδίζετε τα στόμια εισόδου και εξόδου του αέρα, μπορεί να προκληθεί χαμηλή απόδοση ή διακοπή λειτουργίας. Παρακαλείστε να αφαιρέσετε τα εμπόδια για να εξασφαλίσετε τον εξαερισμό.

• Κατά τη διάρκεια του χειμώνα, παρακαλείστε να καθαρίσετε και να αφαιρέσετε το χιόνι που βρίσκεται κοντά στην μονάδα monoblock ώστε το χιόνι να μην καλύπτει τα στόμια εισόδου και εξόδου του αέρα. ΕΞΩΤΕΡΙΚΟ ΦΙΛΤΡΟ

• Να καθαρίζετε το εξωτερικό φίλτρο τουλάχιστον μία φορά ετησίως. Διαφορετικά, μπορεί να προκληθεί απόφραξη του φίλτρου και επακόλουθη βλάβη του συστήματος. Παρακαλούμε συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο.

• Για να διασφαλιστεί η βέλτιστη απόδοση της μονάδας, εποχιακές επιθεωρήσεις της μονάδας, του εξωτερικού φίλτρου και της τοπικής καλωδίωσης πρέπει να εκτελούνται σε τακτά χρονικά διαστήματα. Αυτή η συντήρηση πρέπει να εκτελείται από εξουσιοδοτημένο αντιπρόσωπο.

• Απομακρύνετε τυχόν εμπόδια από τα στόμια εισόδου και εξόδου αέρα της μονάδας monoblock. ΓΙΑ ΠΑΡΑΤΕΤΑΜΕΝΟ ΔΙΑΣΤΗΜΑ ΠΟΥ ΔΕ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ

• Μην κλείσετε την παροχή τροφοδοσίας. Κλείνοντας την παροχή τροφοδοσίας σταματάει η αυτόματη λειτουργία της αντλίας νερού και προκαλείται μπλοκάρισμα της αντλίας νερού. ΠΕΡΙΠΤΩΣΕΙΣ ΠΟΥ ΔΕΝ ΑΝΤΙΜΕΤΩΠΙΖΟΝΤΑΙ ΑΠΟ ΤΟ ΧΡΗΣΤΗΠΕΡΙΠΤΩΣΕΙΣ ΠΟΥ ΔΕΝ ΑΝΤΙΜΕΤΩΠΙΖΟΝΤΑΙ ΑΠΟ ΤΟ ΧΡΗΣΤΗ ΣΒΗΣΤΕ ΤΗ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ και συμβουλευτείτε ύστερα τον εξουσιοδοτημένο σας αντιπρόσωπο κάτω από τις εξής

• Θόρυβος κατά τη λειτουργία.

• Είσοδος νερού/σωματιδίων στο τηλεχειριστήριο.

• Συχνή πτώση του ασφαλειοδιακόπτη.

• Αποσυνδέστε την παροχή ρεύματος. Τα ακόλουθα συμπτώματα δεν υποδεικνύουν δυσλειτουργία. ΣΎΜΠΤΩΜΑ ΑΙΤΊΑ Πριν καλέσετε τον τεχνικό επισκευής, ελέγξτε τα ακόλουθα. ΣΎΜΠΤΩΜΑ ΈΛΕΓΧΟΣ Το LED λειτουργίας αναβοσβήνει και εμφανίζεται ένας κωδικός σφάλματος στην οθόνη του τηλεχειριστηρίου. Κουμπί Τρόπου Ρύθμισης Επιβολής Θερμαντήρα F568658_YS0112-0.indb 64F568658_YS0112-0.indb 64 5/9/2012 1:56:15 PM5/9/2012 1:56:15 PM Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess BlackProcess BlackPANTONE 293 CPANTONE 293 C65 EΛΛΗΝΙΚΆ ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Τα ακόλουθα συμπτώματα δεν υποδεικνύουν δυσλειτουργία.Τα ακόλουθα συμπτώματα δεν υποδεικνύουν δυσλειτουργία. ΣΎΜΠΤΩΜΑΣΎΜΠΤΩΜΑ ΑΙΤΊΑΑΙΤΊΑ Ρέων ήχος τριγμού κατά τη διάρκεια της λειτουργίας.

Ροή ψυκτικού στο εσωτερικό της μονάδας. Η λειτουργία καθυστερεί μερικά λεπτά την επανεκκίνηση.

Η καθυστέρηση είναι μια προστασία του συμπιεστή της μονάδας. Η μονάδα monoblock βγάζει νερό/ατμό.

Η συμπύκνωση ή η εξάτμιση λαμβάνει χώρα στους σωλήνες. Η μονάδα monoblock βγάζει ατμό κατά τον τρόπο λειτουργίας θέρμανσης.

Αυτό οφείλεται στο ότι η λειτουργία απόψυξης συμβαίνει στον εναλλάκτη θερμότητας. Η μονάδα monoblock δεν λειτουργεί.

Όταν η εξωτερική θερμοκρασία βρίσκεται έξω από το ανωτέρω εύρος της κατάστασης λειτουργίας, το σύστημα της αντλίας θέρμανσης εισέρχεται στον έλεγχο προστασίας. Το σύστημα ενιαίας αντλίας θερμότητας αέρα/νερού (mono bloc) θα απενεργοποιηθεί.

Το σύστημα της αντλίας θέρμανσης εισέρχεται στον έλεγχο προστασίας. Η θερμοκρασία εισόδου του νερού στην οποία σταματά ο συμπιεστής είναι μικρότερη από τους 18°C και η τροφοδοσία του εφεδρικού θερμαντήρα ενεργοποιείται από τη θερμοκρασία εισόδου του νερού η οποία είναι χαμηλότερη από 23°C. Σύστημα δύσκολο στο να θερμανθεί.

Όταν η θέρμανση λειτουργεί ταυτόχρονα μαζί με τη θέρμανση δαπέδου ή τη θέρμανση σωμάτων, υπάρχει περίπτωση η θερμοκρασία του ζεστού νερού να μειωθεί και να μειωθεί η δυνατότητα θέρμανσης της θέρμανσης δαπέδου ή της θέρμανσης σωμάτων.

Όταν η θερμοκρασία του εξωτερικού αέρα είναι χαμηλή, μπορεί να είναι δύσκολο για αυτόν να θερμανθεί.

Είναι η στοίβα του χιονιού που φράσσει την έξοδο εκροής ή την είσοδο πρόληψης της μονάδας monoblock.

Όταν η ρυθμισθείσα θερμοκρασία της εξόδου του νερού είναι χαμηλή, μπορεί να είναι δύσκολο για αυτή να θερμανθεί. Δεν είναι δυνατή η στιγμιαία θέρμανση του συστήματος.

Λόγω της φύσης του συστήματος της αντλίας θέρμανσης, μπορεί να χρειαστεί κάποιος χρόνος για να θερμανθεί το νερό αν η μονάδα λειτουργήσει από ψυχρή έναρξη. Ο εφεδρικός θερμαντήρας ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ αυτόματα όταν δεν έχει τεθεί σε λειτουργία.

Η ΕΝΕΡΓΟΠΟΙΗΣΗ του εφεδρικού θερμαντήρα αποτελεί προστασία του εναλλάκτη θερμότητας της εσωτερικής μονάδας. Η λειтουpγία ξεκινάει αυтόμαтα ακόμα και όтαν δεν είναι ενεpγοποιημένος ο χpονοδιακόπτης.

Ο χpονοδιακόπтης αποστείpωσης έχει pυθμισтεί. Πριν καλέσετε τον τεχνικό επισκευής, ελέγξτε τα ακόλουθα.Πριν καλέσετε τον τεχνικό επισκευής, ελέγξτε τα ακόλουθα. ΣΎΜΠΤΩΜΑΣΎΜΠΤΩΜΑ ΈΛΕΓΧΟΣΈΛΕΓΧΟΣ Η λειτουργία θέρμανσης δεν είναι ικανοποιητική.

Ρυθμίστε σωστά τη θερμοκρασία.

Η βαλβίδα του θερμαντήρα του πίνακα είναι κλειστή.

Απομακρύνετε τυχόν εμπόδια από τα στόμια εισόδου και εξόδου αέρα της μονάδας monoblock. Θόρυβος κατά τη λειτουργία.

Ελέγξτε αν η μονάδα έχει εγκατασταθεί σε κεκλιμένο επίπεδο ή ότι το κάλυμμα δεν έχει κλείσει σωστά. Δε λειτουργεί η μονάδα.

Ελέγξτε εάν ο διακόπτης κυκλώματος έχει κλείσει. Το LED λειτουργίας δεν είναι αναμμένο ή η οθόνη του τηλεχειριστηρίου είναι κενή.

Είναι η τροφοδοσία σβηστή ή υπάρχει διακοπή ρεύματος. Το LED λειτουργίας αναβοσβήνει και εμφανίζεται ένας κωδικός σφάλματος στην Το LED λειτουργίας αναβοσβήνει και εμφανίζεται ένας κωδικός σφάλματος στην οθόνη του τηλεχειριστηρίου.οθόνη του τηλεχειριστηρίου. TIMER TIMER

• Σβήστε τη μονάδα και αποκαλύψτε τον κωδικό σφάλματος στον εξουσιοδοτημένο αντιπρόσωπο.

• Ακύρωση λειτουργίας χρονοδιακόπτη όταν λάβει χώρα κωδικός σφάλματος. Κουμπί Τρόπου Ρύθμισης Επιβολής ΘερμαντήραΚουμπί Τρόπου Ρύθμισης Επιβολής Θερμαντήρα FORCE

Σε περίπτωση βλάβης του συστήματος αντλίας θερμότητας αέρα/νερού (mono bloc), ο εφεδρικός θερμαντήρας μπορεί να χρησιμοποιηθεί για να ζεσταθεί το νερό της θέρμανσης. Πατήστε FORCE για να ενεργοποιήσετε τον εφεδρικό θερμαντήρα.

για να σταματήσετε την εξαναγκασμένη λειτουργία του θερμαντήρα.

Κατά τη διάρκεια του τρόπου λειτουργίας Επιβολής Θερμαντήρα, όλες οι άλλες λειτουργίες δεν επιτρέπονται. F568658_YS0112-0.indb 65F568658_YS0112-0.indb 65 5/9/2012 1:56:16 PM5/9/2012 1:56:16 PM Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess BlackProcess BlackPANTONE 293 CPANTONE 293 C66
