GEBRUIKSAANWIJZING WHMDF06D3E51 PANASONIC

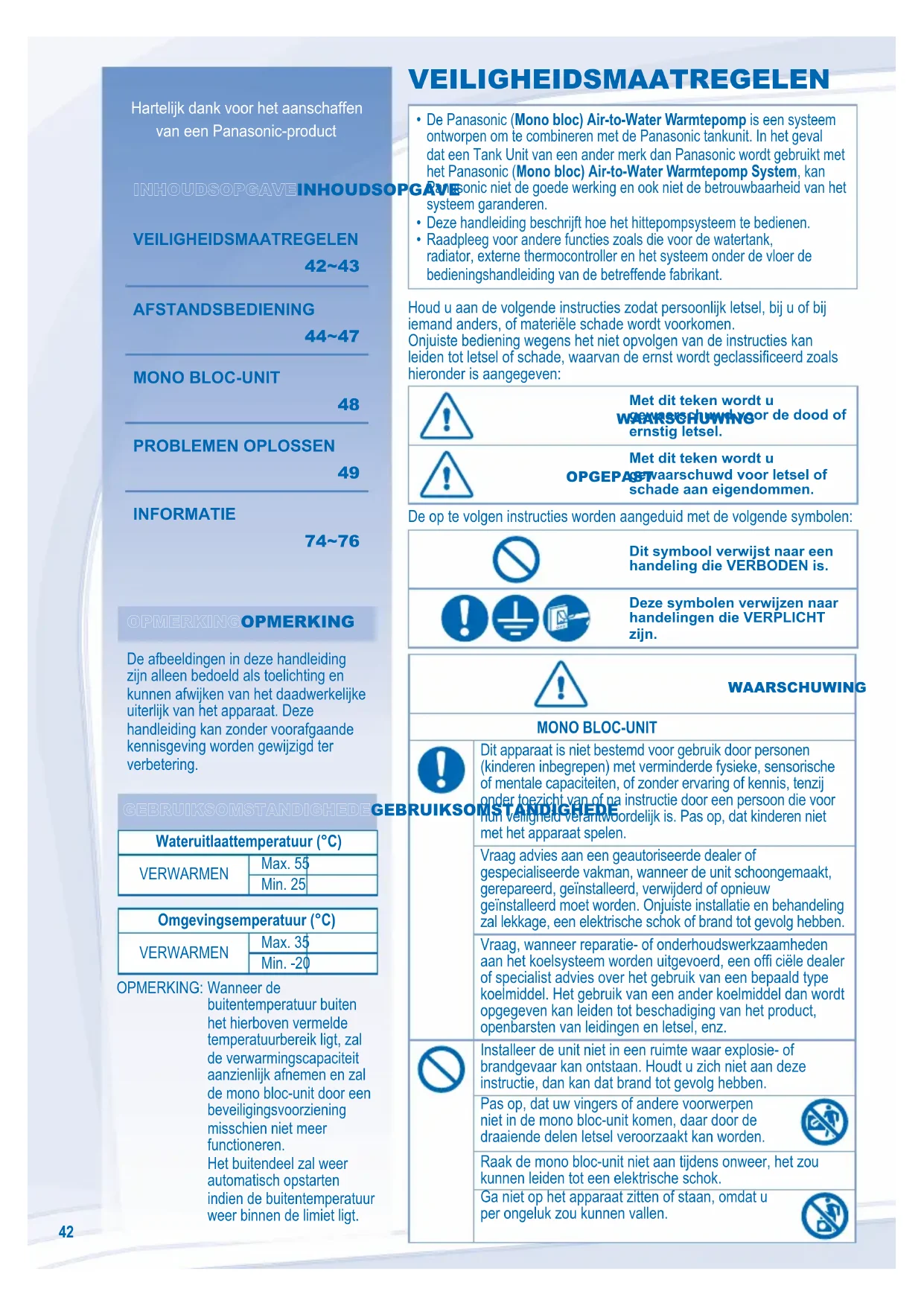

De Panasonic (Mono bloc) Air-to-Water Warmtepomp is een systeem ontworpen om te combineren met de Panasonic tankunit. In het geval dat een Tank Unit van een ander merk dan Panasonic wordt gebruikt met het Panasonic (Mono bloc) Air-to-Water Warmtepomp System, kan Panasonic niet de goede werking en ook niet de betrouwbaarheid van het systeem garanderen.

Deze handleiding beschrijft hoe het hittepompsysteem te bedienen.

Raadpleeg voor andere functies zoals die voor de watertank, radiator, externe thermocontroller en het systeem onder de vloer de bedieningshandleiding van de betreffende fabrikant. VEILIGHEIDSMAATREGELEN Hartelijk dank voor het aanschaffen van een Panasonic-product INHOUDSOPGAVEINHOUDSOPGAVE VEILIGHEIDSMAATREGELEN 42~43 AFSTANDSBEDIENING 44~47 MONO BLOC-UNIT

INFORMATIE 74~76 OPMERKINGOPMERKING De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering. GEBRUIKSOMSTANDIGHEDEGEBRUIKSOMSTANDIGHEDE Wateruitlaattemperatuur (°C) VERWARMEN Max. 55 Min. 25 Omgevingsemperatuur (°C) VERWARMEN Max. 35 Min. -20 OPMERKING: Wanneer de buitentemperatuur buiten het hierboven vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en zal de mono bloc-unit door een beveiligingsvoorziening misschien niet meer functioneren. Het buitendeel zal weer automatisch opstarten indien de buitentemperatuur weer binnen de limiet ligt. Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen. Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassifi ceerd zoals hieronder is aangegeven: WAARSCHUWINGWAARSCHUWING Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel. OPGEPASTOPGEPAST Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen. De op te volgen instructies worden aangeduid met de volgende symbolen: Dit symbool verwijst naar een handeling die VERBODEN is. Deze symbolen verwijzen naar handelingen die VERPLICHT zijn. WAARSCHUWINGWAARSCHUWING

MONO BLOC-UNITMONO BLOC-UNIT

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op, dat kinderen niet met het apparaat spelen. Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben. Vraag, wanneer reparatie- of onderhoudswerkzaamheden aan het koelsysteem worden uitgevoerd, een offi ciële dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander koelmiddel dan wordt opgegeven kan leiden tot beschadiging van het product, openbarsten van leidingen en letsel, enz. Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben. Pas op, dat uw vingers of andere voorwerpen niet in de mono bloc-unit komen, daar door de draaiende delen letsel veroorzaakt kan worden. Raak de mono bloc-unit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok. Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen. F568658_YS0112-0.indb 42F568658_YS0112-0.indb 42 5/9/2012 1:55:42 PM5/9/2012 1:55:42 PM Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess BlackProcess BlackPANTONE 293 CPANTONE 293 CNEDERLANDS

Installeer de unit niet dicht bij brandgevaarlijke apparatuur of in een badkamer. Anders zal de unit mogelijk de oorzaak zijn van een elektrische schok of van brand. Raak de waterafvoerslang niet aan, als het apparaat werkt. Plaats niets boven op de unit of onder de unit. Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken. Gebruik het systeem niet tijdens sterilisatie om te voorkomen dat men tijdens een douche verbrandt of te warm wordt. Controleer of de afvoerpijp goed is aangesloten. Is dat niet het geval, dan kan zich lekkage voordoen. Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen. De veldinstellingen voor de sterilisatiefunctie moeten door de geautoriseerde dealer worden geconfi gureerd in overeenstemming met ter plaatse geldende wetten en voorschriften. AFSTANDSBEDIENING Laat de afstandsbediening niet nat worden. Gebeurt dit wel, dan kan dit leiden tot slecht functioneren. Druk niet op de knoppen van de afstandsbediening met harde, spitse objecten. Anders zou de afstandsbediening beschadigd kunnen raken. Maak de afstandsbediening niet schoon met water, wasbenzine, verfverdunner of schuurpoeder. Inspecteer de afstandsbediening niet zelf en voer er geen service aan uit. Vraag advies aan een offi ciële dealer. Doet u dit wel, dan kan dit leiden tot beschadiging of slecht functioneren. WAARSCHUWINGWAARSCHUWING STROOM TOEVOER Voorkom oververhitting of brand, gebruik geen snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst. Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.

• Bedien het apparaat niet met natte handen.

• Laat geen knikken in het stroomsnoer komen. Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of een gelijkwaardig gekwalifi ceerd persoon om een mogelijk gevaar te voorkomen. Deze unit is is voorzien van een aardlekschakelaar. U wordt ten zeerste aanbevolen de werking van de aardlekschakelaar na de installatie en periodiek na het uitvoeren van service- of onderhoudswerkzaamheden te laten controleren door een offi ciële dealer, zodat is gewaarborgd dat de schakelaar in goede staat is. Anders zal deze mogelijk in het geval van een storing de oorzaak zijn van een elektrische schok of brand. U wordt ten zeerste geadviseerd de apparatuur ter plaatse te installeren met een aardlekschakelaar of reststroomonderbreker zodat een elektrische schok of brand wordt voorkomen. Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

• De RCCB schakelt uit zichzelf uit.

• Men merkt een brandlucht, abnormaal geluid of trillingsgeluid, als de eenheid in gebruik is.

• Er blijft heet water uit de eenheid komen. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie. U wordt geadviseerd handschoenen te dragen tijdens het uitvoeren van service- en onderhoudswerk zodat de risico’s worden voorkomen. Deze apparatuur moet worden geaard om te voorkomen dat er een electrische schok of brand ontstaat. U kunt een elektrische schok voorkomen door het apparaat uit te schakelen: - Voordat de apparatuur wordt gereinigd of nagezien. Dit toestel heeft meerdere toepassingen. Alle circuits voor stroomvoorziening moeten zijn uitgeschakeld, voordat u werkzaamheden verricht aan één van de aansluitingen in de unit, zodat een elektrische schok, brandwonden of dodelijk letsel worden voorkomen.

• De beschrijving in deze handleiding van sommige functies geldt misschien niet voor uw unit.

• Neem contact op met de offi ciële dealers bij u in de buurt voor nadere informatie.

• Voor de normale bedrijfsstand zijn de knoppen ERRORRESET FORCE SERVICE niet in gebruik. Opmerkingen:

• De actuele dag en tijd moeten worden ingesteld wanneer u: - De apparatuur voor de eerste keer inschakelt. - Wanneer lange tijd is verstreken sinds de apparatuur voor het laatst is ingeschakeld.

• De actuele tijd die is ingesteld, is de standaardtijd voor alle bedieningshandelingen met de Timer.

SET als u wilt bevestigen.

4. Herhaal de stappen 2 en 3 als u de actuele tijd wilt

Instelling Actuele Dag en Tijd HEA

Open klep voor selectie van knoppen. TIMER OUTDOOR HEAT SETTING STATUS SERVICE BOOSTER QUIET TANK DEFROST WATER OUTLET

Weergave Omgevingstemperatuur Buiten

Scherm Temperatuur Wateruitlaat

Indicator Bijverwarming Ingeschakeld/Uitgeschakeld

Indicator Werkelijke Hulpverwarming (AAN/UIT)

Indicator Werkelijke Boosterverwarming (AAN/UIT)

Display Externe Thermocontroller aangesloten

Indicator Opgepast (Tanktemperatuur boven 60°C)

Knop Timer-instelling Groep

Knop Bedrijfsstand Stil

Inschakelknop bijverwarming

• Na de eerste installatie Kunt u zelf de instellingen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt.

• Het afstandsbediening kan worden gebruikt voor meerdere installaties. Sommige functies zullen misschien niet gelden voor uw unit.

• Controleer vóór het instellen dat de bedrijfs-LED uit is (OFF). SET SELECTCANCEL SETTING STATUS CHECK

CHECK tegelijkertijd 5 seconden lang ingedrukt als u naar de stand voor de speciale instellingen wilt gaan. Indicator “SETTING” en “STATUS” brandt (ON).

of als u de functies wilt doorlopen.

SELECT als u de functie wilt openen.

4. Druk of voor functie ingeschakeld JA of uitgeschakeld NEE of voor het instellen

SET als u wilt bevestigen. Instellen Display van de afstandsbediening Beschrijving

HEATER Selectie Capaciteit Hulpverwarming (3kW / 6kW / 9kW) Het vermogen van de verwarming verminderen wanneer dat onnodig is. Opties variëren afhankelijk van model.

Functie Preventie Bevriezen Watersysteem (JA / NEE) Functie preventie bevriezen watersysteem activeren of deactiveren wanneer unit is uitgeschakeld (OFF).

TANK Tankverbinding (JA / NEE) Tankverbinding instellen. Opmerking: Als voor “Tankaansluiting” “NEE” is geselecteerd”, worden Instelling 5 ~ 14 overgeslagen.

SOLAR Prioriteit voor verwarming (JA / NEE) Om het verwarmingsgebruik voor het verwarmen van de watertank te gebruiken.

HEAT Prioriteit voor Verwarming (JA / NEE) De verwarming van het vertrek kiezen als prioriteit in de stand VERWARMING + TANK. Opmerking: Als voor “Prioriteit verwarming” “JA” is geselecteerd, worden Instelling 7 ~ 8 overgeslagen.

HEAT Instelling Interval Werking Verwarming Voor het instellen van de timer voor de stand Verwarming bij de stand VERWARMING + TANK (0,5 uur ~ 10 uur).

TANK Instellen Verwarmingsinterval Tank De timer voor Tank instellen in de stand HEAT + TANK (VERWARMING + TANK) (5 minuten ~ 1 uur 35 minuten).

BOOSTER Functie Boosterverwarming (JA/NEE) De functie boosterverwarming tank activeren of deactiveren. Opmerking: Als voor “Functie Boosterverwarming” “NEE” is geselecteerd, wordt instelling 10 overgeslagen.

BOOSTER Instellen Vertragingstijd Booster-verwarming Vertraging instellen voor boosterverwarming (ON) als watertanktemperatuur niet wordt bereikt (20 minuten ~ 1 uur 35 minuten).

• Gebruik het systeem niet tijdens sterilisatie om te voorkomen dat men tijdens een douche verbrandt of te warm wordt.

• De veldinstellingen voor de sterilisatiefunctie moeten door de geautoriseerde dealer worden geconfi gureerd in overeenstemming met ter plaatse geldende wetten en voorschriften.

Sterilisatie (JA / NEE) Sterilisatie instellen, als dat nodig is. Opmerking: Als voor “Sterilisatie” “NEE” is geselecteerd, worden Instelling 12 ~ 14 overgeslagen.

Instellen Dag & Tijd Sterilisatie Timer instellen voor sterilisatie (slecht één keer per week, werkt ook in stand-by).

Instellen Sterilisatietemperatuur Temperatuur instellen voor sterilisatiefunctie (40°C ~ 75°C).

Tijd Aanhouden Sterilisatie De timer instellen voor het handhaven van de verwarmingstemperatuur voor het voltooien van de sterilisatiefunctie (5 minuten ~ 1 uur). F568658_YS0112-0.indb 45F568658_YS0112-0.indb 45 5/9/2012 1:55:47 PM5/9/2012 1:55:47 PM Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess BlackProcess BlackPANTONE 293 CPANTONE 293 C46 BASISBEDIENING OFF

• Wanneer unit AAN is, is de werkings-LED verlicht en de werkelijke temperatuur voor de wateruitvoer en de externe omgeving wordt getoond op de display van de afstandsbediening. MODE

• VERWARMINGSSTAND - ON (AAN) of OFF (UIT) schakelen van de paneel/ vloerverwarming. - In deze stand levert de mono bloc-unit verwarmingscapaciteit aan het systeem.

• STAND VERWARMING + TANK - In deze stand levert de mono bloc-unit verwarmingscapaciteit aan de sanitaire tank en het systeem. - Deze bedieningshandeling wordt niet gebruikt wanneer de sanitaire watertank niet is geïnstalleerd.

• TANKSTAND - ON (AAN) of OFF (UIT) schakelen van de verwarming van de sanitaire tank. - In deze stand levert de mono bloc-unit verwarmingscapaciteit aan de sanitaire tank. QUIET

• Deze functie vermindert het geluid van de mono bloc-unit. In deze stand zal mogelijk de verwarmingscapaciteit afnemen. HEATER DE BIJVERWARMING INSCHAKELEN

• De bijverwarming levert extra verwarmingscapaciteit bij een lage buitentemperatuur en kan alleen werken in de verwarmingsstand en wanneer ingeschakeld door een druk op deze knop.

• De bijverwarming wordt automatisch ingeschakeld (ON) wanneer aan de ingestelde voorwaarden wordt voldaan.

• U kunt zelf de verwarmingsstand uitschakelen door de betreffende knop nogmaals in te drukken. STATUSSEARCHCHECK CONTROLESTAND SYSTEEMSTATUS

1. Ga naar de stand STATUS door

CHECK 5 seconden in te drukken.

2. Druk of controleer de temperatuur van de

waterinvoer, de tank, de frequentie van de werkende compressor en de foutgeschiedenis.

als u de stand STATUS wilt verlaten.

• Wanneer de stand STATUS is ingeschakeld, brandt het indicatielampje “STATUS” (ON).

• De stand STATUS kan niet worden geactiveerd als het indicatielampje “SETTING” brandt (ON).

• Het verdient ten zeerste aanbeveling contact op te nemen met de offi ciële dealer bij u in de buurt als u wilt dat het temperatuurbereik van het water wordt gewijzigd.

• U kunt met de afstandsbediening het temperatuurbereik voor de uitlaattemperatuur van het water en de buiten- omgevingstemperatuur instellen. INSTELSTAND SYSTEEM SET SELECTCANCELSETTINGTIMER OUTDOOR HEAT SETTINGSTATUSSERVICEBOOSTERDEFROSTQUIET TANK WATER OUTLET

1. Ga naar de stand SETTING (INSTELLING) door

seconden in te drukken. Het indicatielampje “SETTING” brandt (ON).

2. Kies een parameter door op

3. Voer, na het selecteren van de parameter van uw keuze,

de parameter in door op SELECT te drukken.

4. Stel de temperatuur van uw keuze in door op of te

5. Bevestig de instelling door nogmaals op

• Stel de andere parameters in door stap 2 tot en met 5 te herhalen. Bedienings- stand Parameter * Beschrijving HEAT Lage omgevingsbuitentemperatuur ingesteld (-15°C ~ 15°C). HEAT Hoge omgevingsbuitentemperatuur ingesteld (-15°C ~ 15°C). HEAT Ingestelde wateruitlaattemperatuur bij lage buiten-omgevingstemperatuur (25°C ~ 55°C). HEAT Ingestelde wateruitlaattemperatuur bij hoge buiten-omgevingstemperatuur (25°C ~ 55°C). Watertemperatuur Buitentemperatuur HEAT OFF Ingestelde temperatuur voor het OFF (UIT) schakelen verwarmingsfunctie (5°C ~ 35°C). HEATER

Ingestelde buiten-omgevingstemperatuur voor het ON (AAN) schakelen verwarmingsfunctie (-15°C ~ 20°C). TANK Ingestelde temperatuur sanitaire tank (40°C ~ 75°C).

INSTELLING WATERTEMPERATUUR THERMO-SHIFT

1. Druk binnen 5 seconden op

• Herhaal stap 3 tot 5 als u de shift-temperatuur van uw keuze (-5°C ~ 5°C) wilt instellen. Opmerkingen:

• Verlaat de stand SETTING (INSTELLING) door op

• De ingestelde temperatuur zal in het systeem worden opgeslagen wanneer u deze eenmaal hebt bevestigd.

SOLAR REMOTE Gaat branden als de Timer-functie wordt geselecteerd Te selecteren dag ON-timer - Voor het automatisch inschakelen, “ON”, van de unit Er kunnen per dag 6 verschillende programma’s worden ingesteld (1 ~ 6) Duidt de geselecteerde dag aan Watertemperatuur thermo-verschuiving (-5 ºC ~ 5 ºC) OFF-timer - Voor het automatisch uitschakelen, “OFF”, van de unit SET SELECTCANCELSETTINGCLOCKOFF/ONTIMERSTATUS MODE HEATERQUIET Functie Stap Timer-stand invoeren Druk op TIMER

of voor het selecteren van de dag van uw keuze.

SELECT als u wilt bevestigen

3. “1” knippert, druk op

SELECT als u programma 1 wilt instellen.

OFF/ON als u ON- of OFF-timer wilt selecteren.

5. Druk op of voor het selecteren van de tijd van uw keuze.

HEATER en temperatuurverschuiving van uw keuze instellen met timer.

SET als u programma 1 wilt bevestigen. De geselecteerde dag wordt geaccentueerd met ▼.

• Na 2 seconden zal het scherm verder gaan naar het volgende programma.

7. Herhaal stap 4 tot 7 als u de programma’s 2 tot 6 wilt instellen.

• Wanneer tijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop SET wordt ingedrukt, wordt de instelling van dat moment bevestigd en wordt het instellen van de timer beëindigd. Timer Toevoegen/ Wijzigen Herhaal bovenstaande stappen. Timer uitschakelen Druk op TIMER , druk daarna op CANCEL

Timer inschakelen Druk op TIMER , druk daarna op SET

2. Druk op of totdat de dag van uw keuze verschijnt, druk op

SELECT als u uw selectie wilt bevestigen.

3. Druk op of als u de ingestelde programma’s wilt controleren.

2. Druk op of totdat de dag van uw keuze verschijnt, druk op

SELECT als u uw selectie wilt bevestigen.

SELECT als u de programma-instelling wilt invoeren.

of totdat het programma van uw keuze verschijnt.

CANCEL als u het programma wilt annuleren. INSTELLING WEEK-TIMER Opmerkingen:

• U kunt de Timer voor iedere dag van de week instellen (Maandag tot Zondag) met 6 programma’s per dag.

• Wanneer de unit wordt ingeschakeld door de timer, zal de wateruitlaattemperatuur worden geregeld uitgaande van de eerder ingestelde temperatuur.

• U kunt niet op een dag twee keer hetzelfde timer-programma instellen.

• U kunt ook gemeenschappelijke dagen instellen met dezelfde timer-instelling.

• Bevordert energiebesparing doordat u iedere dag 6 programma’s kunt instellen. F568658_YS0112-0.indb 47F568658_YS0112-0.indb 47 5/9/2012 1:55:50 PM5/9/2012 1:55:50 PM Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess BlackProcess BlackPANTONE 293 CPANTONE 293 C48 De volgende symptomen geven geen defect aan. SYMPTOOM OORZAAK Controleer het volgende voordat u een onderhoudsmonteur belt. SYMPTOOM CONTROLEER De werkings-LED knippert en er verschijnt een foutcode op de display van de afstandsbediening. Knop Stand Extra verwarming MONO BLOC-UNIT MONO BLOC-UNIT Wanneer de stroom uitvalt of de pomp niet meer werkt, voert u het systeem af (zoals aangeraden in de onderstaande illustratie).

Wanneer water binnen het systeem stil staat, kan het gebeuren dat bevriezing optreedt. Dit zou het systeem kunnen beschadigen.

• Blokkeer de luchtinlaat-en luchtuitlaatopeningen niet omdat hierdoor de apparatuur misschien slecht zal presteren of defect zal raken. Verwijder obstakels zodat een goede ventilatie gewaarborgd is.

• Maak, in de winter, de mono bloc-unit vrij van sneeuw en verwijder de sneeuw bij de buiten-unit zodat de sneeuw inlaat- en uitlaatopeningen niet kan blokkeren. EXTERN FILTER

• Maak het externe fi lter schoon tenminste een keer per jaar. Doet u dit niet, dan kan het fi lter verstopt raken en kan het systeem instorten. Vraag advies aan een offi ciële dealer. INSPECTIE

• Om te zorgen dat de unit optimaal functioneert moet men op regelmatige intervallen seizoensinspecties aan de unit, het externe fi lter en de veldbedrading uitvoeren. Dit onderhoud dient uitgevoerd te worden door een gemachtigde dealer.

• Verwijder eventuele obstakels uit de luchtinlaat- en luchtuitlaatopeningen van de mono bloc-unit.

BIJ LANGDURIGE INACTIVITEIT

• Schakel de stroomvoorziening niet uit. Als men de stroomvoorziening uitschakelt, stopt de automatische waterpomp met werken en dit zorgt dat de pomp geblokkeerd raakt. OMSTANDIGHEDEN WAARIN U HULP MOET INROEPENOMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN SCHAKEL DE STROOMTOEVOER UIT en consulteer een bevoegde installateur, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.

• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.

• De zekering springt regelmatig uit.

PROBLEMEN OPLOSSEN De volgende symptomen geven geen defect aan.De volgende symptomen geven geen defect aan. SYMPTOOMSYMPTOOM OORZAAKOORZAAK Geluid van stromend water tijdens werking. ► • Stromend koelmiddel in het apparaat. Het apparaat begint pas na enkeleminuten met vertraging nadat het opnieuw is opgestart. ► • De vertraging dient ter bescherming van de compressor van de unit. Er komt water/stoom uit de mono bloc-unit. ► • In de leidingen vindt condensatie of verdamping plaats. In de stand Verwarmen komt er damp van de mono bloc-unit.

Dit wordt veroorzaakt door ontdooiing op de warmtewisselaar. De mono bloc-unit werkt niet. ► • Wanneer de buitentemperatuur ligt buiten het bereik dat een voorwaarde is voor functioneren, wordt de beveiligingsfunctie van het warmtepompsysteem ingeschakeld. (Mono bloc) Air-to-Water-Warmtepomp systeem werking is uitgeschakeld. ► • Het beveiligingssysteem van het warmtepompsysteem wordt ingeschakeld. De compressor schakelt uit als de waterinlaattemperatuur lager dan 18°C is; en de reserveverwarming wordt ingeschakeld als de waterinlaattemperatuur lager is dan 23°C. Het is moeilijk het systeem te verwarmen. ► • Wanneer men de verhitter gebruikt, tegelijkertijd samen met grondverwarming en paneelverhitter, is het mogelijk dat de temperatuur van het warme water lager wordt en dit zorgt ervoor dat de verhitting van de vloerverwarming en de paneelverwarming zwakker wordt.

• Moeilijk te verwarmen zijn.

• Wordt de uitlaat of inlaat van de mono bloc-unit misschien geblokkeerd door een hoop sneeuw?

• Wanneer de ingestelde temperatuur van de wateruitlaat laag is ingesteld, zal deze misschien moeilijk zijn te verwarmen. Het systeem kan niet onmiddellijk warm worden. ►

• Door de aard van het warmtepompsysteem zal het misschien enige tijd duren voordat het water is opgewarmd, als de unit wordt ingeschakeld vanaf een koude start. De reserveverwarming wordt automatisch INGESCHAKELD, als deze niet is ingeschakeld. ► • De reserveverwarming wordt INGESCHAKELD om de binnenunit van de warmtewisselaar te beveiligen. Werking start automatisch, ook zonder AAN-Timer. ► • De sterilisatie-timer is ingesteld. Controleer het volgende voordat u een onderhoudsmonteur belt.Controleer het volgende voordat u een onderhoudsmonteur belt. SYMPTOOMSYMPTOOM CONTROLEERCONTROLEER Verwarming werkt niet effi ciënt. ► • Stel de temperatuur correct in.

• Is afsluiter van de paneelverwarming ingesloten?

• Verwijder eventuele obstakels uit de luchtinlaat- en luchtuitlaatopeningen van de mono bloc-unit. Luidruchtig tijdens werking. ► • Controleer dat het apparaat niet geïnstalleerd is op een schuine plaats of dat de klep niet goed gesloten is. Het apparaat werkt niet. ► • Controleer of de stroomonderbreker ontkoppeld is. De werkings-LED is niet verlicht of de display van de afstandsbediening is leeg. ► • Is de stroomvoorziening uitgeschakeld of is er een stroomstoring? De werkings-LED knippert en er verschijnt een foutcode op de display van de De werkings-LED knippert en er verschijnt een foutcode op de display van de afstandsbediening.afstandsbediening. TIMER TIMER

• Schakel in de unit uit en geef de storingscode door aan een offi ciële dealer.

• Timer-werking annuleren bij foutcode. Knop Stand Extra verwarmingKnop Stand Extra verwarming FORCE
• Als het (Mono bloc) Air-to-Water Warmtepomp-systeem niet werkt, kunt u het verwarmingswater met de bijverwarming verwarmen. Druk op FORCE als u de bijverwarming wilt inschakelen.

als u de extra verwarming wilt uitschakelen.
