ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ U60PE1E5A PANASONIC

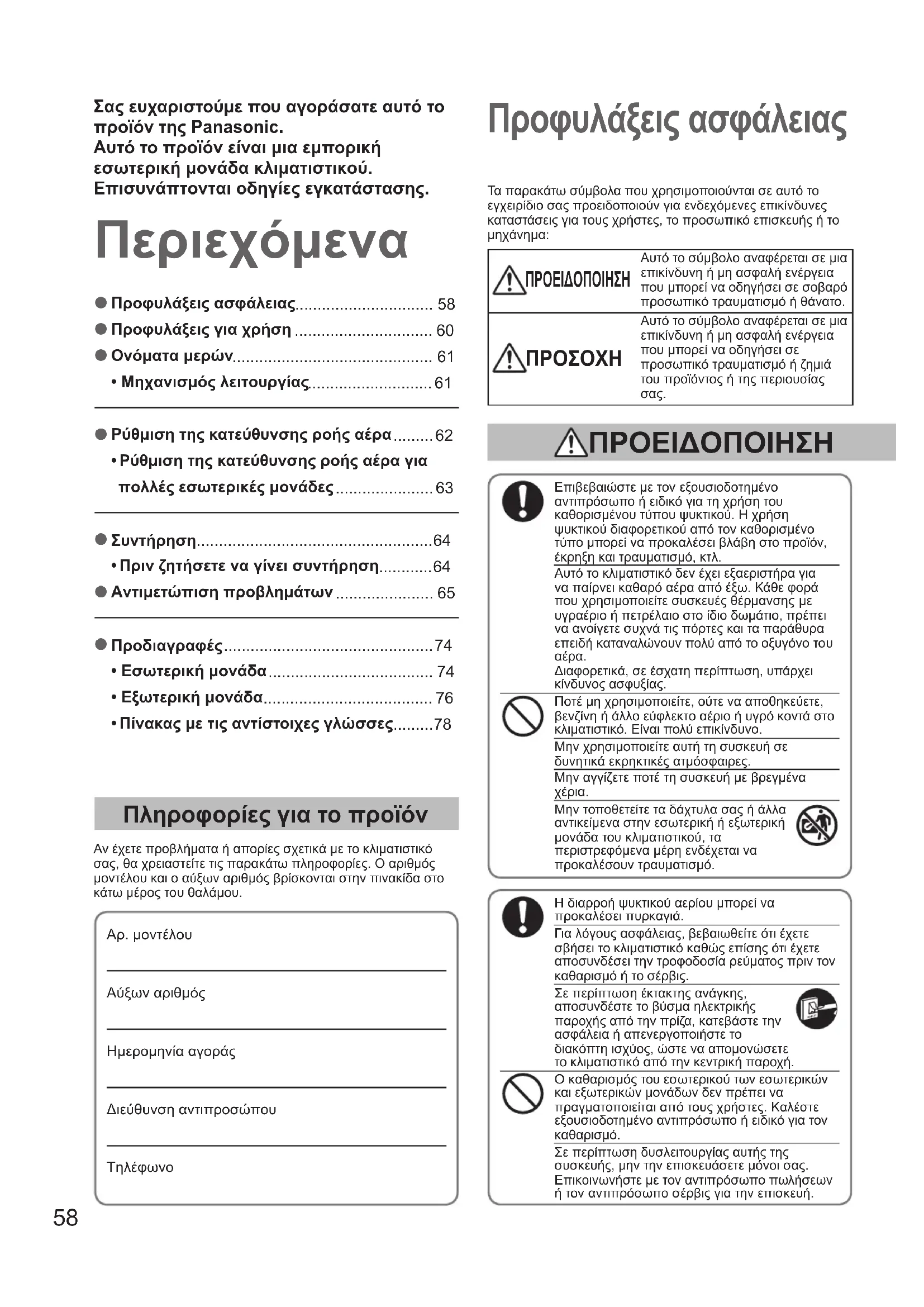

• Προφυλάξεις ασφάλειας p. 58
• Προφυλάξεις για χρήση p. 60
• Ονόματα μερών p. 61
• • Μηχανισμός λειτουργίας p. 61

Ρύθμιση της κατεύθυνσης ροής αέρα

• Ρύθμιση της κατεύθυνσης ροής αέρα για πολλές εσωτερικές μονάδες ...................... 63 Συντήρηση ..................................................... 64
• Πριν ζητήσετε να γίνει συντήρηση

• Αντιμετώπιση προβλημάτων p. 65
• Προδιαγραφές p. 74
• • Εσωτερική μονάδα p. 74
• • Εξωτερική μονάδα p. 76

• Πίνακας με τις αντίστοιχες γλώσσες Περιεχόμενα Προφυλάξεις ασφάλειας Πληροφορίες για το προϊόν Αν έχετε προβλήματα ή απορίες σχετικά με το κλιματιστικό σας, θα χρειαστείτε τις παρακάτω πληροφορίες. Ο αριθμός μοντέλου και ο αύξων αριθμός βρίσκονται στην πινακίδα στο κάτω μέρος του θαλάμου. Αρ. μοντέλου Αύξων αριθμός Ημερομηνία αγοράςΔιεύθυνση αντιπροσώπουΤηλέφωνο Επιβεβαιώστε με τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για τη χρήση του καθορισμένου τύπου ψυκτικού. Η χρήση ψυκτικού διαφορετικού από τον καθορισμένο τύπο μπορεί να προκαλέσει βλάβη στο προϊόν, έκρηξη και τραυματισμό, κτλ. Αυτό το κλιματιστικό δεν έχει εξαεριστήρα για να παίρνει καθαρό αέρα από έξω. Κάθε φορά που χρησιμοποιείτε συσκευές θέρμανσης υγραέριο ή πετρέλαιο στο ίδιο δωμάτιο, πρέπει να ανοίγετε συχνά τις πόρτες και τα παράθυρα επειδή καταναλώνουν πολύ από το οξυγόνο του Διαφορετικά, σε έσχατη περίπτωση, υπάρχει κίνδυνος ασφυξίας. Ποτέ μη χρησιμοποιείτε, ούτε να αποθηκεύετε, βενζίνη ή άλλο εύφλεκτο αέριο ή υγρό κοντά στο κλιματιστικό. Είναι πολύ επικίνδυνο. Μην χρησιμοποιείτε αυτή τη συσκευή σε δυνητικά εκρηκτικές ατμόσφαιρες. Μην αγγίζετε ποτέ τη συσκευή με βρεγμένα Μην τοποθετείτε τα δάχτυλα σας ή άλλα αντικείμενα στην εσωτερική ή εξωτερική μονάδα του κλιματιστικού, τα περιστρεφόμενα μέρη ενδέχεται να προκαλέσουν τραυματισμό. Η διαρροή ψυκτικού αερίου μπορεί να προκαλέσει πυρκαγιά. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχετε σβήσει το κλιματιστικό καθώς επίσης ότι έχετε αποσυνδέσει την τροφοδοσία ρεύματος πριν τον καθαρισμό ή το σέρβις. Σε περίπτωση έκτακτης ανάγκης, αποσυνδέστε το βύσμα ηλεκτρικής παροχής από την πρίζα, κατεβάστε την ασφάλεια ή απενεργοποιήστε το διακόπτη ισχύος, ώστε να απομονώσετε το κλιματιστικό από την κεντρική παροχή. Ο καθαρισμός του εσωτερικού των εσωτερικών και εξωτερικών μονάδων δεν πρέπει να πραγματοποιείται από τους χρήστες. Καλέστε εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για τον Σε περίπτωση δυσλειτουργίας αυτής της συσκευής, μην την επισκευάσετε μόνοι σας. Επικοινωνήστε με τον αντιπρόσωπο πωλήσεων ή τον αντιπρόσωπο σέρβις για την επισκευή. Τα παρακάτω σύμβολα που χρησιμοποιούνται σε αυτό το εγχειρίδιο σας προειδοποιούν για ενδεχόμενες επικίνδυνες καταστάσεις για τους χρήστες, το προσωπικό επισκευής ή το ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αυτό το σύμβολο αναφέρεται σε μια επικίνδυνη ή μη ασφαλή ενέργεια που μπορεί να οδηγήσει σε σοβαρό προσωπικό τραυματισμό ή θάνατο.

Αυτό το σύμβολο αναφέρεται σε μια επικίνδυνη ή μη ασφαλή ενέργεια που μπορεί να οδηγήσει σε προσωπικό τραυματισμό ή ζημιά του προϊόντος ή της περιουσίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν της Panasonic. Αυτό το προϊόν είναι μια εμπορική εσωτερική μονάδα κλιματιστικού.Επισυνάπτονται οδηγίες εγκατάστασης. OI00F569616EU.indb58OI00F569616EU.indb58 2014/02/289:31:292014/02/289:31:2959

Η συσκευή αυτή προορίζεται για χρήση από ειδικούς ή εκπαιδευμένους χρήστες σε καταστήματα, στην ελαφρά βιομηχανία και σε αγροκτήματα, ή για εμπορική χρήση από μη ειδικευμένα άτομα. Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας τουλάχιστον 8 χρονών και από άτομα με μειωμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή χωρίς πείρα και γνώσεις, αν επιτηρούνται ή τους έχουν δοθεί οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλές τρόπο και κατανοούν τους εμπλεκόμενους κίνδυνους. Διατηρείτε το συναγερμό πυρκαγιάς και την έξοδο αέρα τουλάχιστον 1,5 m μακριά από τη μονάδα. Η θερμοκρασία ενός δωματίου όπου βρίσκονται μωρά ή ηλικιωμένοι δεν πρέπει να είναι υπερβολικά χαμηλή ή υψηλή. Μην ανοιγοκλείνετε το κλιματιστικό από τον κεντρικό διακόπτη τροφοδοσίας. Χρησιμοποιήστε το κουμπί λειτουργίας ON/OFF. Μη τοποθετείτε τίποτα στην έξοδο αέρα της εξωτερικής μονάδας. Αυτό είναι επικίνδυνο επειδή ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτητα. Μην αγγίζετε την είσοδο αέρα ή τα αιχμηρά πτερύγια αλουμινίου της εξωτερικής μονάδας. Μπορεί να τραυματιστείτε. Μην τοποθετείτε κανένα αντικείμενο στη ΘΗΚΗ ΑΝΕΜΙΣΤΗΡΑ. Μπορεί να τραυματιστείτε και η μονάδα μπορεί να υποστεί βλάβη. Να έχετε μια πρίζα που θα χρησιμοποιείτε αποκλειστικά για κάθε μονάδα, αλλά και να παρέχετε στην αποκλειστική γραμμή διακόπτη ηλεκτρικής παροχής, ασφάλεια κυκλώματος και διακόπτη διαρροής για προστασία από υπερβολική τάση. Να έχετε μια πρίζα που θα χρησιμοποιείτε αποκλειστικά για κάθε μονάδα. Στη μόνιμη καλωδίωση, απαιτείται να ενσωματωθεί διάταξη πλήρους αποσύνδεσης με δυνατότητα διαχωρισμού επαφών σε όλους τους πόλους σύμφωνα τους κανόνες κατασκευής καλωδιώσεων. Για την πρόληψη πιθανών κινδύνων από βλάβη της μόνωσης, η μονάδα πρέπει να

Για την αποτροπή υπερθέρμανσης και πυρκαγιάς, μην χρησιμοποιείτε τροποποιημένα καλώδια, καλώδια συναρμογής, καλώδια επέκτασης ή μη ειδικά

Διακόψτε τη χρήση του προϊόντος αν παρουσιαστεί οποιαδήποτε ανωμαλία/βλάβη και αποσυνδέστε το βύσμα του ρεύματος ή κλείστε το διακόπτη τροφοδοσίας και την ασφάλεια. (Υπάρχει κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας) Παραδείγματα ανωμαλίας/αστοχίας:

• Ο διακόπτης κυκλώματος διαρροής της γείωσης (ELCB) ενεργοποιείται συχνά.

• Μερικές φορές, το προϊόν δεν ξεκινά όταν το ενεργοποιείτε.

• Μερικές φορές, η ισχύς αποσυνδέεται όταν κινείται το καλώδιο.

• Υπάρχει οσμή καμένου ή ασυνήθιστος θόρυβος κατά τη λειτουργία.

• Το κυρίως τμήμα είναι παραμορφωμένο ή ασυνήθιστα ζεστό.

διαρροή νερού από την εσωτερική μονάδα.

• Το καλώδιο ή το βύσμα ρεύματος είναι υπερβολικά ζεστό.

• Δεν είναι εφικτός ο έλεγχος της ταχύτητας του ανεμιστήρα.

• Η λειτουργία της μονάδας διακόπτεται αμέσως, ακόμη και αν έχει τεθεί σε λειτουργία.

• Ο ανεμιστήρας δεν σταματάει ακόμη και αν έχει διακοπεί η λειτουργία. Επικοινωνήστε αμέσως με τον τοπικό σας αντιπρόσωπο για συντήρηση/επισκευή. Μην κάθεστε και μην στέκεστε επάνω στη μονάδα. Μπορεί να πέσετε κάτω κατά λάθος.

απαγορεύονται Θέματα που πρέπει να προσέξετε

• Διαβάστε προσεκτικά τις παρούσες Οδηγίες χρήσης πριν χρησιμοποιήσετε αυτό το κλιματιστικό. Αν έχετε οποιεσδήποτε δυσκολίες ή προβλήματα, συμβουλευθείτε τον αντιπρόσωπό σας για βοήθεια.

• Αυτό το κλιματιστικό έχει σχεδιαστεί για να σας παρέχει άνετες συνθήκες δωματίου. Χρησιμοποιήστε το μόνο για το σκοπό που προορίζεται, όπως περιγράφεται στις παρούσες Οδηγίες χρήσης.

• Η λειτουργία του συμπιεστή ενδέχεται να διακόπτεται περιστασιακά στη διάρκεια καταιγίδων. Δεν πρόκειται για μηχανική αστοχία. Η δυνατότητα λειτουργίας της μονάδας επανέρχεται αυτόματα μετά από μερικά λεπτά.

• Το αγγλικό κείμενο είναι οι πρωτότυπες οδηγίες. Οι άλλες γλώσσες είναι μεταφράσεις των πρωτότυπων οδηγιών. Σημαντικές πληροφορίες σχετικά με το ψυκτικό που χρησιμοποιείται Το προϊόν αυτό περιέχει φθοριωμένα αέρια θερμοκηπίου που καλύπτονται από το πρωτόκολλο Kyoto. Μην εξαγάγετε αέρια στην ατμόσφαιρα. Τύπος ψυκτικού: R410A Τιμή GWP (1) : 1975 (1) GWP = δυναμικό πλανητικής αύξησης της θερμοκρασίας Ενδεχομένως να απαιτούνται περιοδικές επιθεωρήσεις για διαρροές ψυκτικού ανάλογα με την Ευρωπαϊκή ή τοπική νομοθεσία. Επικοινωνήστε με τον τοπικό σας αντιπρόσωπο για περισσότερες πληροφορίες.

OI00F569616EU.indb59OI00F569616EU.indb59 2014/02/289:31:292014/02/289:31:2960 Προφυλάξεις για χρήση Εγκατάσταση

Η εγκατάσταση αυτού του κλιματιστικού πρέπει να γίνει σωστά από ειδικευμένους τεχνικούς εγκατάστασης σύμφωνα με τις οδηγίες εγκατάστασης που συνοδεύουν τη

Πριν από την εγκατάσταση, βεβαιωθείτε ότι η τάση του ηλεκτρικού ρεύματος στο σπίτι ή στο γραφείο σας είναι η ίδια με την τάση που αναγράφεται στην πινακίδα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφεύγετε τις παρακάτω τοποθεσίες για την εγκατάσταση.

Τοποθεσίες όπου υπάρχει καπνός ή εύφλεκτα αέρια. Επίσης τοποθεσίες με εξαιρετικά υψηλή θερμοκρασία όπως ένα θερμοκήπιο.

Τοποθεσίες όπου βρίσκονται αντικείμενα που παράγουν μεγάλες ποσότητες θερμότητας.

Αποφύγετε την εγκατάσταση της εξωτερικής μονάδας σε μέρη όπου αυτή μπορεί να έρθει σε άμεση επαφή με θαλασσινό νερό ή κοντά σε πηγές θειούχων αερίων σε ιαματικά λουτρά. (Για να προστατέψετε το κλιματιστικό από διάβρωση μεγάλου βαθμού)

Όλες οι καλωδιώσεις πρέπει να συμμορφώνονται με τους τοπικούς κανονισμούς για την ηλεκτρολογία. (Συμβουλευθείτε τον αντιπρόσωπό σας ή έναν ειδικευμένο ηλεκτρολόγο για λεπτομέρειες.)

Κάθε μονάδα πρέπει να είναι γειωμένη με ένα καλώδιο γείωσης ή μέσω των σωληνώσεων ύδρευσης.

Οι καλωδιώσεις πρέπει να γίνουν από έναν ειδικευμένο ηλεκτρολόγο. Προετοιμασία λειτουργίας Ενεργοποιήστε την κεντρική ηλεκτρική παροχή 5 ώρες πριν την έναρξη της λειτουργίας. (Για προθέρμανση)

Αφήστε την κεντρική ηλεκτρική παροχή στην ενεργή θέση (ON) για συνεχόμενη χρήση.

Όταν δεν χρησιμοποιείτε τη συσκευή για μεγάλο χρονικό διάστημα, αποσυνδέστε το βύσμα ηλεκτρικής παροχής από την πρίζα, κατεβάστε την ασφάλεια ή απενεργοποιήστε το διακόπτη ισχύος, ώστε να απομονώσετε το κλιματιστικό από την κεντρική παροχή. Συνθήκες λειτουργίας Χρησιμοποιήστε αυτό το κλιματιστικό στα ακόλουθα εύρη θερμοκρασίας:

Εύρος εσωτερικής θερμοκρασίας: Λειτουργία ψύξης 14°C - 25°C (*ΘΥΒ) / 18°C - 32°C (*ΘΞΒ) Λειτουργία θέρμανσης 16°C - 30°C (*ΘΞΒ)

Εύρος εξωτερικής θερμοκρασίας: Λειτουργία ψύξης -15°C - 46°C (*ΘΞΒ)

-10°C - 43°C (*ΘΞΒ)*1

Λειτουργία θέρμανσης -20°C - 18°C (*ΘΥΒ) / -20°C - 24°C (*ΘΞΒ) -15°C - 18°C (*ΘΥΒ) / -15°C - 24°C (*ΘΞΒ)*1 *ΘΞΒ: Θερμοκρασία ξηρού βολβού *ΘΥΒ: Θερμοκρασία υγρού βολβού *1 Κατά τη σύνδεση U-60PEY1E5, U-71PEY1E5, U-100PEY1E5, U-100PEY1E8, U-125PEY1E5,

U-125PEY1E8, U-140PEY1E8

Πληροφορίες για τους χρήστες σχετικά με τη συλλογή και απόρριψη παλιού εξοπλισμού και χρησιμοποιημένων μπαταριών Ααυτά τα σύμβολα στα προϊόντα, τις συσκευασίες ή/και τα συνοδευτικά έγγραφα σημαίνουν ότι τα ηλεκτρικά και ηλεκτρονικά προϊόντα και οι μπαταρίες δεν πρέπει να αναμιγνύονται με γενικά οικιακά απόβλητα. Για το σωστό χειρισμό, ανάκτηση και ανακύκλωση παλιών προϊόντων και χρησιμοποιημένων μπαταριών, προσκομίστε τα στα κατάλληλα σημεία συλλογής, σύμφωνα με

εθνική νομοθεσία και τις Οδηγίες 2002/96/ ΕΚ και 2006/66/ΕΚ. Με τη σωστή διάθεση αυτών των προϊόντων και μπαταριών, θα βοηθήσετε στην εξοικονόμηση πολύτιμων πόρων και στην αποφυγή τυχόν δυνητικών αρνητικών επιπτώσεων για την ανθρώπινη υγεία και το περιβάλλον που θα προέκυπταν από τον ακατάλληλο χειρισμό των

Για περισσότερες πληροφορίες σχετικά

τη συλλογή και την ανακύκλωση παλιών προϊόντων και μπαταριών, επικοινωνήστε με το δήμο σας, την υπηρεσία διάθεσης αποβλήτων ή το κατάστημα από όπου αγοράσατε τα είδη. Ενδεχομένως να υπάρχουν κυρώσεις για τη λανθασμένη διάθεση αυτών των αποβλήτων, σύμφωνα με την εθνική νομοθεσία. Για επιχειρηματικούς χρήστες στην Ευρωπαϊκή Ένωση

να απορρίψετε ηλεκτρικό ή ηλεκτρονικό εξοπλισμό, επικοινωνήστε με τον αντιπρόσωπο ή προμηθευτή σας για περαιτέρω πληροφορίες. [Πληροφορίες για τη διάθεση σε άλλες χώρες εκτός της Ευρωπαϊκής Ένωσης] Τα σύμβολα αυτά ισχύουν μόνο στην Ευρωπαϊκή Ένωση. Εάν θέλετε να απορρίψετε αυτά τα είδη, επικοινωνήστε με τις τοπικές αρχές ή τον αντιπρόσωπό σας και ρωτήστε σχετικά με τη σωστή μέθοδο διάθεσης.

Ανακοίνωση για το σύμβολο μπαταρίας (παρακάτω δύο παραδείγματα συμβόλου): Αυτό το σύμβολο μπορεί να χρησιμοποιείται σε συνδυασμό με ένα χημικό σύμβολο. Σε αυτή την περίπτωση συμμορφώνεται με την απαίτηση που καθορίστηκε από την Οδηγία για το εμπλεκόμενο χημικό. OI00F569616EU.indb60OI00F569616EU.indb60 2014/02/289:31:302014/02/289:31:3061

Ονόματα μερών Μηχανισμός λειτουργίας

Επειδή αυτό το κλιματιστικό χρησιμοποιεί τον εξωτερικό αέρα για τη θέρμανση, η απόδοση της θέρμανσής του μειώνεται με τη μείωση της εξωτερικής θερμοκρασίας. (Λόγω του συστήματος αντλίας θέρμανσης)

• Σε αυτή την περίπτωση, χρησιμοποιήστε μια άλλη συσκευή θέρμανσης.

Αυτή η συσκευή μπορεί να ξεκινήσει τη λειτουργία απόψυξης για να λιώσει τον πάγο που σχηματίστηκε στην εξωτερική μονάδα.

Ξεκινάει η απόψυξη : Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει (ή η ταχύτητα γίνεται εξαιρετικά

• Εμφανίζεται η ένδειξη « » (STANDBY).

Η λειτουργία θέρμανσης συνεχίζεται μετά από αρκετά λεπτά : Ο ανεμιστήρας της εσωτερικής μονάδας παραμένει σταματημένος (ή λειτουργεί με πολύ αργή ταχύτητα) έως ότου θερμανθεί επαρκώς το πηνίο του εσωτερικού εναλλάκτη θερμότητας.

• Εμφανίζεται η ένδειξη « » (STANDBY).Έξοδος αέραΑγωγός εξόδου αέρα Γρίλια εξόδου αέρα

Μπουλόνι αγκύρωσης Υλικό οροφής

Εσωτερική μονάδα ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ Τύπος U1 (Κασετασ 4-δρομο) Αποστράγγιση νερούΠίνακας οροφής (προαιρετικό)Έξοδος αέρα(4 θέσεις)Γρίλια εισόδου αέρα(είσοδος αέρα)Γρίλια εισόδου αέρα(είσοδος αέρα)Αποστράγγιση νερού Προμηθεύεται τοπικά Τύπος T2

Τύπος F1 (Αγωγος χαμηλης σιλουετας)

Έξοδος αέραΈξοδος αέραΈξοδος αέρα PE1 (Τύπος 50) PE1 (Τύπος 60, 71) PE1 (Τύπος 100, 125, 140) PEY1 (Τύπος 60, 71) PEY1 (Τύπος 100, 125) PEY1 (Τύπος 140)

Η απόψυξη ολοκληρώθηκε: Ο ανεμιστήρας της εσωτερικής μονάδας ξεκινάει τη λειτουργία.

• Σβήνει η ένδειξη « » (STANDBY).

Λειτουργία «ΑΦΥΓΡΑΝΣΗΣ»

Όταν η θερμοκρασία δωματίου φτάσει στο επίπεδο στο οποίο έχει ρυθμιστεί, η εξωτερική μονάδα επαναλαμβάνει αυτόματα τον κύκλο ενεργοποίησης και απενεργοποίησης.

Όταν απενεργοποιηθεί η εξωτερική μονάδα, θα σταματήσει και ο ανεμιστήρας της εσωτερικής μονάδας. (Για να αποφευχθεί η εκ νέου αύξηση της υγρασίας στο δωμάτιο)

Όταν η θερμοκρασία δωματίου είναι πιο πιθανό να φτάσει το επίπεδο που είχε ρυθμιστεί, η ταχύτητα ανεμιστήρα ρυθμίζεται αυτόματα στο «breeze» (ελαφρύ αεράκι).

Η λειτουργία «ΑΦΥΓΡΑΝΣΗΣ» δεν είναι δυνατή αν η εξωτερική θερμοκρασία είναι 15 °C ή χαμηλότερη.

Σε περίπτωση διακοπής ρεύματος ενώ λειτουργεί η μονάδα Όταν η μονάδα συνεχίζει αυτόματα τη λειτουργία μετά από μια προσωρινή διακοπή ρεύματος, χρησιμοποιεί τις ίδιες ρυθμίσεις που είχε πριν τη διακοπή ρεύματος. Προαιρετικό Αρ. μοντέλουCZ-RWSU2 (Τύπος U1)CZ-RWST3 (Τύπος T2)CZ-RWSC3 (Για όλες τις εσωτερικές μονάδες)Αρ. μοντέλουCZ-RTC2Για όλες τις εσωτερικές μονάδεςΑρ. μοντέλουCZ-RTC3Για όλες τις εσωτερικές μονάδες Διαβάστε τις οδηγίες χρήσης που συνοδεύουν το τηλεχειριστήριο. Ασύρματο τηλεχειριστήριο Τηλεχειριστήριο χρονοδιακόπτη Ενσύρματο τηλεχειριστήριο υψηλών προδιαγραφών OI00F569616EU.indb61OI00F569616EU.indb61 2014/02/289:31:302014/02/289:31:3062 Ρύθμιση της κατεύθυνσης ροής αέρα

Χρήση του τηλεχειριστηρίου χρονοδιακόπτη Πατήστε / για να επιλέξετε την επιθυμητή κατεύθυνση ροής αέρα.

Κίνηση σάρωσης πτερυγίου Ένδειξη όταν είναι σταματημένη η λειτουργία σάρωσης

Πατήστε ξανά το κουμπί κατά τη λειτουργία σάρωσης πτερυγίου για να σταματήσετε το πτερύγιο στην επιθυμητή θέση.

Σταθερή θέση πτερυγίου (5 επίπεδα) Συνιστώμενη κάθετη κατεύθυνση ροής αέρα

Ρυθμίστε το πτερύγιο στην κάτω θέση για τη λειτουργία θέρμανσης. (Με τη ρύθμιση στην άνω θέση, ο θερμός αέρας δεν μπορεί να φτάσει στο δάπεδο.)

Ρυθμίστε το πτερύγιο στην άνω θέση για τη λειτουργία ψύξης. (Με τη ρύθμιση στην κάτω θέση, τα συμπυκνώματα μπορεί να στάξουν στο δάπεδο.) Τύπος U1, T2

Ανεμιστήρας και θέρμανση

(5 επίπεδα) (3 επίπεδα)

Χρήση του ασύρματου τηλεχειριστηρίου Εμφάνιση κατεύθυνσης ροής αέραΚουμπί «ΠΤΕΡΥΓΙΟΥ» Εμφάνιση κατεύθυνσης

Ρύθμιση της οριζόντιας κατεύθυνσης ροής αέρα (Χειροκίνητα: τύπος T2 μόνο) Μετακινήστε με το χέρι τα οριζόντια πτερύγια ροής αέρας για να τα

Αυτή η ενότητα περιγράφεται στο εγχειρίδιο οδηγιών που παρέχεται με το τηλεχειριστήριο με χρονοδιακόπτη (CZ-RTC2). Όσον αφορά το ενσύρματο τηλεχειριστήριο υψηλών προδιαγραφών (CZ-RTC3), ανατρέξτε στις οδηγίες λειτουργίας που παρέχονται με το μοντέλο CZ-RTC3. Ρύθμιση της κατεύθυνσης ροής αέρα προς τα επάνω και προς τα κάτω (τύποι U1 και T2 μόνο) OI00F569616EU.indb62OI00F569616EU.indb62 2014/02/289:31:312014/02/289:31:3163

Συμβουλές για εξοικονόμηση ενέργειας

Μη μετακινείτε με το χέρι το πτερύγιο (πτερύγιο κάθετης ροής αέρα) που ελέγχεται με το τηλεχειριστήριο.

Όταν είναι απενεργοποιημένο το κλιματιστικό, το πτερύγιο μετακινείται αυτόματα προς την κατεύθυνση κλεισίματος.

Το πτερύγιο (πτερύγιο κάθετης ροής αέρα) μετακινείται στην άνω θέση κατά τη λειτουργία αναμονής για τη θέρμανση.

Ξεκινάει η λειτουργία σάρωσης μετά την ολοκλήρωση της λειτουργίας αναμονής, όμως η ένδειξη «Swing» υποδεικνύεται στο τηλεχειριστήριο ακόμη και κατά τη διάρκεια της λειτουργίας αναμονής.

Μη φράζετε την εισροή και εκροή της μονάδας. (Εάν οποιαδήποτε από αυτές είναι φραγμένη, η μονάδα δεν θα λειτουργεί καλά και μπορεί να υποστεί δυσλειτουργία).

Κατά τη λειτουργία ψύξης, χρησιμοποιείτε σκιάδα, περσίδες ή κουρτίνες για μην εισέρχεται άμεσο ηλιακό φως στο δωμάτιο.

Να διατηρείτε πάντα το φίλτρο αέρα καθαρό. (Ένα φραγμένο φίλτρο αέρα θα μειώσει την απόδοση της μονάδας.) → «Συντήρηση» (Σελ. 64)

Για να μην διαφεύγει ο κλιματισμένος αέρας, να έχετε τα παράθυρα, πόρτες και οποιαδήποτε άλλα ανοίγματα Ρύθμιση της κατεύθυνσης ροής αέρα για πολλές εσωτερικές μονάδες (Τηλεχειριστήριο χρονοδιακόπτη μόνο)

Όταν ρυθμίζετε την κατεύθυνση ροής αέρα για κάθε εσωτερική μονάδα

Πατήστε για να επιλέξετε τον Αρ. μονάδας για ρύθμιση. π.χ.) 1 εξωτερική μονάδα και 8 εσωτερικές μονάδεςNo display 1-1 1-2 1-3 1-4 2-1 2-4 π.χ.) 2 εξωτερικές μονάδες και 4 εσωτερικές μονάδεςNo display 1-1 1-2 1-3 1-4 1-8

Πατήστε για να επιλέξετε την επιθυμητή κατεύθυνση ροής αέρα.

Όταν ρυθμίζετε την κατεύθυνση ροής αέρα για όλες τις εσωτερικές μονάδες

Πατήστε για να επιλέξετε No display

Πατήστε για να επιλέξετε την επιθυμητή κατεύθυνση ροής αέρα. 1-1 1-2 1-3 1-4 1-8 Κουμπί «UNIT»Κουμπί «ΠΤΕΡΥΓΙΟΥ» Μπορούν να συνδεθούν 8 εσωτερικές μονάδες το μέγιστο.Αρ. μονάδας Κατά τη λειτουργία πολλών εσωτερικών μονάδων με τη χρήση 1 τηλεχειριστηρίου, η κατεύθυνση ροής αέρα μπορεί να ρυθμιστεί για κάθε εσωτερική μονάδα ξεχωριστά ή για όλες τις μονάδες ταυτόχρονα. OI00F569616EU.indb63OI00F569616EU.indb63 2014/02/289:31:322014/02/289:31:3264 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εσωτερική μονάδα (.. U1) Πλύνετε το πτερύγιο για την έξοδο αέρα με

Σύμπτωμα Αιτία Ενέργεια Το κλιματιστικό δεν λειτουργεί

ισχύς είναι ενεργοποιημένη.

Εάν το κλιματιστικό δεν λειτουργεί σωστά ακόμα και αφού ελέγξετε κάθε σημείο στις ενότητες «Πριν ζητήσετε να γίνει συντήρηση» και «Αντιμετώπιση προβλημάτων»

Πριν ζητήσετε να γίνει συντήρηση

Αντιμετώπιση προβλημάτων Σύμπτωμα Αιτία / Ενέργεια Εσωτερική μονάδα

Ακούγεται ένα ήχος που μοιάζει με ροή νερού κατά τη διάρκεια της λειτουργίας ή μετά από τη λειτουργία.

• Ήχος του ψυκτικού υγρού που ρέει στο εσωτερικό της μονάδας

• Ήχος νερού αποστράγγισης στο σωλήνα αποστράγγισης Ακούγεται ένας θόρυβος τριξίματος κατά τη διάρκεια της λειτουργίας ή όταν διακοπεί η λειτουργία. Ήχος εξαιτίας αλλαγών στη θερμοκρασία των εξαρτημάτων Ο αέρας εκροής μυρίζει κατά τη διάρκεια της λειτουργίας.

• Εξέρχονται οσμές εσωτερικού χώρου, οσμή τσιγάρου και οσμές αποσμητικού χώρου που έχουν συσσωρευτεί στο κλιματιστικό και ο αέρας του.

• Η μονάδα στο εσωτερικό είναι βρόμικη. (Επικοινωνήστε με τον αντιπρόσωπό σας.) Η δροσοσταλίδα συσσωρεύεται κοντά στην έξοδο αέρα κατά τη διάρκεια της λειτουργίας

• Η εσωτερική υγρασία ψύχεται από ψυχρό αέρα και συσσωρεύεται ως δροσοσταλίδες. Προκύπτει ομίχλη κατά τη λειτουργία ψύξης.

• Εάν το κλιματιστικό έχει εγκατασταθεί σε μέρη, όπως εστιατόρια, που μπορεί να υπάρχουν μεγάλες ποσότητες αιωρούμενων σωματιδίων ελαίων, ο καθαρισμός είναι απαραίτητος επειδή η μονάδα είναι βρόμικη στο εσωτερικό (εναλλάκτης θερμότητας). (Επικοινωνήστε με τον αντιπρόσωπό σας.) Προκύπτει ομίχλη κατά τη λειτουργία

• Η λειτουργία απόψυξης βρίσκεται σε εξέλιξη. Ο ανεμιστήρας περιστρέφεται για λίγο παρότι διακόπτεται η λειτουργία.

• Η περιστροφή του ανεμιστήρα κάνει τη λειτουργία ομαλή.

• Ο ανεμιστήρας μπορεί να περιστρέφεται για να ξηράνει τον εναλλάκτη θερμότητας ανάλογα με τη ρύθμιση.

Αλλάζει η κατεύθυνση ροής αέρα κατά τη λειτουργία. Η κατεύθυνση ροής αέρα δεν μπορεί να

Η κατεύθυνση ροής αέρα δεν μπορεί να

• Όταν η θερμοκρασία εκροής αέρα είναι χαμηλή κατά τη διάρκεια της λειτουργίας θέρμανσης ή κατά τη διάρκεια της λειτουργίας απόψυξης, πραγματοποιείται αυτόματα οριζόντια

• Η θέση του πτερυγίου μπορεί να ρυθμιστεί ξεχωριστά. (τύπος U1) Το πτερύγιο μετακινείται αρκετές φορές μετά την αλλαγή της κατεύθυνσης.

• Το πτερύγιο μετακινείται στη στάνταρ θέση μία φορά, και μετά γυρίζει στην καθορισμένη κατεύθυνση ροής αέρα. Εξέρχεται σκόνη.

• Η συσσωρευμένη σκόνη μέσα στην εσωτερική μονάδα εκκενώνεται. Στην αρχική λειτουργία υψηλής ταχύτητας, ο ανεμιστήρας μερικές φορές περιστρέφεται γρηγορότερα από τη ρυθμισμένη ταχύτητα. (3 έως 30 λεπτά)

• Αυτό γίνεται για τον έλεγχο της λειτουργίας προκειμένου να επιβεβαιωθεί ότι η περιστροφή του μοτέρ ανεμιστήρα βρίσκεται εντός εμβέλειας χρήσης. Εξωτερική μονάδα Καμία λειτουργία (Όταν ενεργοποιείται η ισχύς αμέσως / Όταν γίνεται διακοπή και αμέσως επαναφορά της λειτουργίας)

• Η λειτουργία δεν ενεργοποιείται για περίπου τα πρώτα 3 λεπτά επειδή είναι ενεργοποιημένο το κύκλωμα προστασίας

Προκύπτει θόρυβος κατά τη λειτουργία

• Η λειτουργία απόψυξης βρίσκεται σε εξέλιξη. Εξέρχεται ατμός κατά τη λειτουργία

Ο ανεμιστήρας συνεχίζει να περιστρέφεται ακόμη και μετά τη διακοπή της λειτουργίας με τη χρήση του τηλεχειριστηρίου.

• Αυτό γίνεται για να είναι ομαλή η λειτουργία. Έλεγχος πριν ζητήσετε συμβουλές ή συντήρηση. OI00F569616EU.indb65OI00F569616EU.indb65 2014/02/289:31:332014/02/289:31:3366

Οι τιμές περιλαμβάνουν τη διάσταση και το βάρος ενός προαιρετικού πάνελ οροφής.
