MANUAL DE UTILIZADOR U60PE1E5A PANASONIC

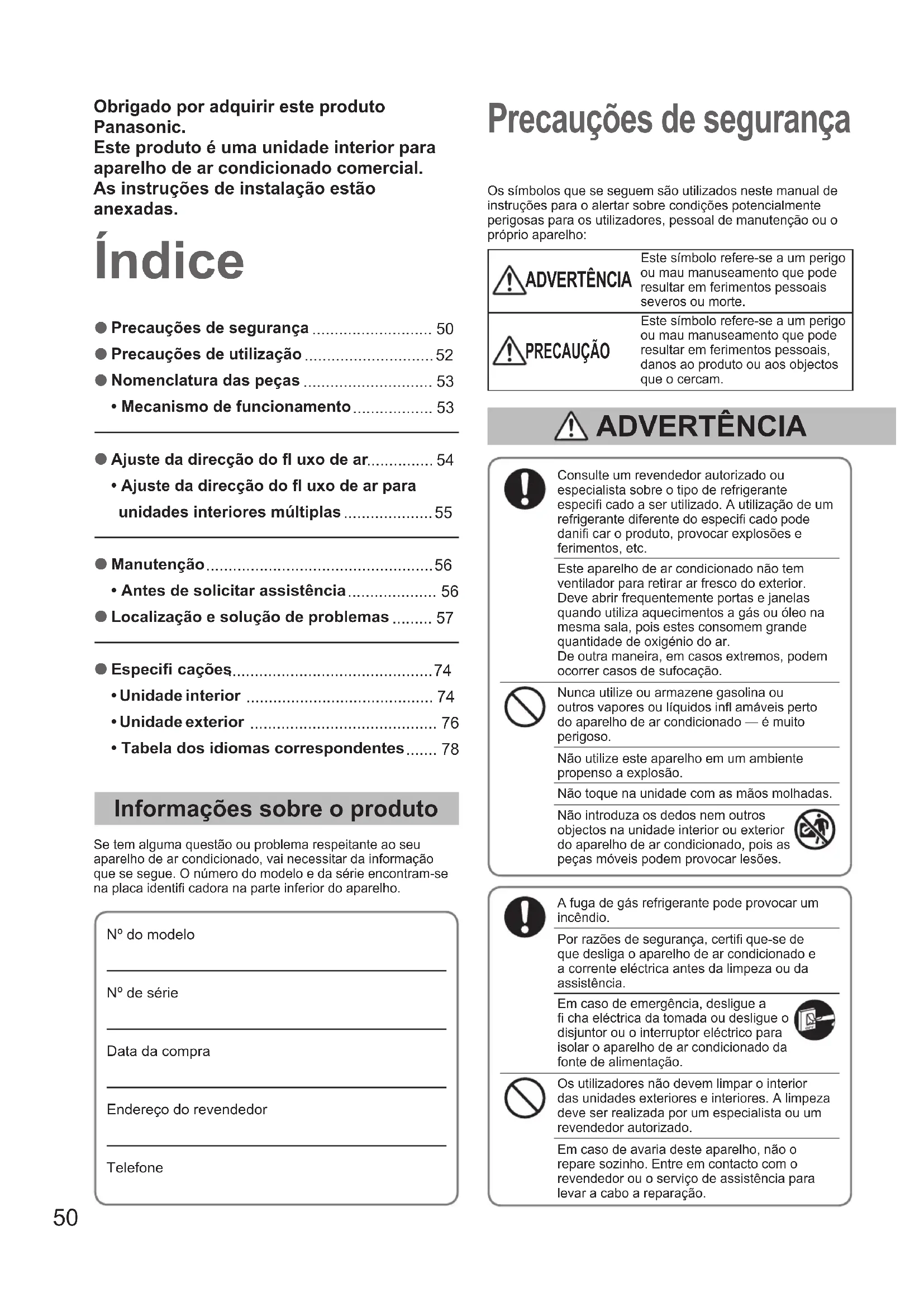

• Precauções de segurança p. 50
• Precauções de utilização p. 52
• Nomenclatura das peças p. 53
• • Mecanismo de funcionamento p. 53
• Ajuste da direcção do fl uxo de ar p. 54
• • Ajuste da direcção do fl uxo de ar para unidades interiores múltiplas p. 55
• Manutenção p. 56
• • Antes de solicitar assistência p. 56
• Localização e solução de problemas p. 57
• Especifi cações p. 74
• • Unidade interior p. 74
• • Unidade exterior p. 76
• • Tabela dos idiomas correspondentes Índice Precauções de segurança Informações sobre o produto Se tem alguma questão ou problema respeitante ao seu aparelho de ar condicionado, vai necessitar da informação que se segue. O número do modelo e da série encontram-se na placa identifi cadora na parte inferior do aparelho.Nº do modelo Nº de série Data da compraEndereço do revendedorTelefoneConsulte um revendedor autorizado ou especialista sobre o tipo de refrigerante especifi cado a ser utilizado. A utilização de um refrigerante diferente do especifi cado pode danifi car o produto, provocar explosões e ferimentos, etc.Este aparelho de ar condicionado não tem ventilador para retirar ar fresco do exterior. Deve abrir frequentemente portas e janelas quando utiliza aquecimentos a gás ou óleo na mesma sala, pois estes consomem grande quantidade de oxigénio do ar. De outra maneira, em casos extremos, podem ocorrer casos de sufocação.Nunca utilize ou armazene gasolina ou outros vapores ou líquidos infl amáveis perto do aparelho de ar condicionado — é muito perigoso.Não utilize este aparelho em um ambiente propenso a explosão.Não toque na unidade com as mãos molhadas.Não introduza os dedos nem outros objectos na unidade interior ou exterior do aparelho de ar condicionado, pois as peças móveis podem provocar lesões.A fuga de gás refrigerante pode provocar um incêndio.Por razões de segurança, certifi que-se de que desliga o aparelho de ar condicionado e a corrente eléctrica antes da limpeza ou da assistência.Em caso de emergência, desligue a fi cha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação.Os utilizadores não devem limpar o interior das unidades exteriores e interiores. A limpeza deve ser realizada por um especialista ou um revendedor autorizado.Em caso de avaria deste aparelho, não o repare sozinho. Entre em contacto com o revendedor ou o serviço de assistência para levar a cabo a reparação.Os símbolos que se seguem são utilizados neste manual de instruções para o alertar sobre condições potencialmente perigosas para os utilizadores, pessoal de manutenção ou o próprio aparelho: ADVERTÊNCIA Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais severos ou morte. PRECAUÇÃO Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais, danos ao produto ou aos objectos que o cercam. ADVERTÊNCIA Obrigado por adquirir este produto Panasonic.Este produto é uma unidade interior para aparelho de ar condicionado comercial.As instruções de instalação estão anexadas. OI00F569616EU.indb50OI00F569616EU.indb50 2014/02/289:31:252014/02/289:31:2551 PORTUGUÊS Este equipamento pretende ser usado por peritos ou utilizadores com formação em lojas, na indústria leve e em quintas, ou para utilização comercial por pessoas não especializadas. Este aparelho pode ser utilizado por crianças de 8 anos de idade e acima e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou com falta de experiência e conhecimento se os mesmos forem supervisionados ou instruídos sobre a utilização do aparelho de maneira segura e compreendam os perigos envolvidos. Mantenha o alarme de incêndio e a saída de ar a pelo menos 1,5 m da unidade. Não arrefeça ou aqueça demasiado a sala quando estiverem presentes bebés ou pessoas inválidas. Não ligue e desligue o aparelho de ar condicionado utilizando o interruptor principal. Utilize o botão de operação ON/OFF. Não coloque nada na saída de ar da unidade exterior. É muito perigoso devido à alta velocidade de rotação do ventilador. Não toque na entrada de ar ou nas pás de alumínio afi adas da unidade exterior. Pode sofrer ferimentos. Não cole nenhum objecto na CAIXA DA VENTOINHA. Pode sofrer ferimentos e danifi car a unidade. Providencie uma tomada eléctrica para ser utilizada exclusivamente para cada unidade, bem como um interruptor para a fonte de alimentação, um disjuntor de circuito e um disjuntor de fugas de ligação à terra para protecção de sobrecorrente na linha exclusiva. Providencie uma tomada eléctrica exclusivamente para cada unidade e integrar meios de desactivação total com separação de contacto em todos os pólos da instalação eléctrica fi xa, conforme as normas de fi ação. Para impedir possíveis perigos devido a falha do isolamento, tem de ligar a unidade à massa. De modo a evitar o sobreaquecimento e incêndios, não utilize cabos modifi cados, cabos partilhados, extensões eléctricas nem cabos não especifi cados. Numa situação de anomalia/avaria do produto, interrompa o seu uso e retire a fi cha da tomada ou e o disjuntor. (Risco de fumo/incêndio/choque eléctrico) Exemplos de anormalidade/avaria: p. 78

• O ELCB dispara frequentemente.

• O produto não arranca por vezes quando está ligado.

• A corrente desliga-se por vezes quando move o cabo.

• Odor a queimado ou ruído anormal é detectado durante o funcionamento.

• O chassis está deformado ou anormalmente quente.

• Fugas de água da unidade interior.

• Sobreaquecimento do cabo de alimentação ou da fi cha.

• Não é possível controlar a velocidade da ventoinha.

• A unidade desliga-se imediatamente após ser activada.

• A ventoinha não pára mesmo após a unidade ser desligada. Contacte imediatamente o revendedor local para manutenção/reparação. Não se sente nem suba para cima da unidade. Pode cair acidentalmente. Itens proibidos Pontos a serem observados

• Leia este manual de instruções cuidadosamente antes de utilizar este aparelho de ar condicionado. Se ainda tiver algumas difi culdades ou problemas consulte o seu revendedor.

• Este aparelho tem por fi nalidade oferecer-lhe condições confortáveis na sala. Utilize-o apenas para esse fi m como descrito neste manual de instruções. PRECAUÇÃO Informações importantes sobre o refrigerante utilizado Este produto contém gases fl uorados com efeito de estufa cobertos pelo Protocolo de Quioto. Não libere gases na atmosfera. Tipo do refrigerante: R410A Valor GWP (1) : 1975 (1) GWP = potencial de aquecimento global Inspecções periódicas para fugas do refrigerante podem ser requeridas dependendo da legislação europeia ou local. Contacte o seu revendedor local para mais informações.

• O compressor pode parar ocasionalmente durante tempestades com trovoada ou relâmpagos. Isso não é falha mecânica. A unidade é restabelecida automaticamente depois de alguns minutos.

• As instruções foram redigidas originalmente em inglês. As versões noutras línguas são traduções da redacção original. AVISO OI00F569616EU.indb51OI00F569616EU.indb51 2014/02/289:31:252014/02/289:31:2552 Precauções de utilização Instalação

Este aparelho de ar condicionado deve ser instalado adequadamente por um técnico de instalação qualifi cado de acordo com as Instruções de Instalação fornecidas com o aparelho.

Antes da instalação deste aparelho de ar condicionado, verifi que se a voltagem da rede local na sua casa ou escritório é a mesma que a voltagem indicada na placa identifi cadora. ADVERTÊNCIA Evite as seguintes localizações para a instalação.

Localizações onde existe fumo ou combustível. Localizações de temperatura extremamente alta como em uma estufa.

Localizações em que haja dispositivos que geram calor excessivo. Atenção:

Evite instalar a unidade exterior onde possa ser atingida por água do mar ou perto de ar sulfuroso de termas. (Para proteger o aparelho de ar condicionado de alta corrosão) Ligações

Todas as ligações devem estar de acordo com os requisitos eléctricos locais. (Consulte o seu revendedor ou um electricista qualifi cado para mais detalhes.)

Cada unidade deve ser adequadamente ligada à terra mediante um fi o de terra ou as ligações fornecidas.

As ligações devem ser feitas por um electricista qualifi cado. Preparação para a operação Ligue o aparelho à corrente eléctrica 5 horas antes da operação inicial. (Para aquecimento)

Deixe a corrente eléctrica ligada para utilização contínua.

NOTA Se não for utilizar o aparelho por um longo tempo, desligue a fi cha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação. Condição de funcionamento Utilize este aparelho de ar condicionado no seguinte intervalo de temperatura.

Modo de aquecimento -20°C - 18°C (*WBT) / -20°C - 24°C (*DBT) -15°C - 18°C (*WBT) / -15°C - 24°C (*DBT)*1 *DBT: Temperatura de bolbo seco *WBT: Temperatura de bolbo húmido *1 Quando ligar U-60PEY1E5, U-71PEY1E5, U-100PEY1E5, U-100PEY1E8, U-125PEY1E5, U-125PEY1E8, U-140PEY1E8 Informações para utilizadores sobre a recolha e eliminação de equipamentos velhos e pilhas usadas

stes símbolos nos produtos, embalagem e/ ou documentos acompanhantes signifi cam que os produtos eléctricos e electrónicos velhos e pilhas usadas não devem ser misturados com o lixo doméstico geral. Para o tratamento, recuperação e reciclagem de produtos velhos e pilhas usadas de maneira apropriada, leve-os aos pontos de recolha aplicáveis de acordo com a legislação nacional do seu país e com as Directivas 2002/96/CE e 2006/66/CE. Mediante a eliminação correcta destes produtos e pilhas, ajudará a salvar recursos valiosos e prevenir efeitos negativos potenciais sobre a saúde humana e o meio ambiente, que poderiam decorrer do manuseio de resíduos inadequado. Para mais informações sobre a recolha e reciclagem de produtos velhos e pilhas usadas, contacte a autarquia local, o serviço de eliminação de resíduos ou o ponto de venda de onde comprou os itens. Poderão ser aplicadas penalidades em caso de eliminação indevida de lixo de acordo com a legislação nacional. Para utilizadores comerciais na União Europeia Se quiser eliminar algum equipamento eléctrico ou electrónico, contacte o seu revendedor ou distribuidor para mais informações. [Informações sobre a eliminação em outros países fora da União Europeia] Estes símbolos são válidos apenas na União Europeia. Se quiser eliminar estes itens, contacte a autoridade local ou o seu revendedor e informe-se sobre o método de eliminação correcto.

Nota para os símbolos de pilha (dois exemplos inferiores): Este símbolo pode ser utilizado em combinação com um símbolo químico. Neste caso, ele satisfaz os requisitos estipulados pela Directiva para o elemento químico envolvido. OI00F569616EU.indb52OI00F569616EU.indb52 2014/02/289:31:262014/02/289:31:2653 PORTUGUÊS Nomenclatura das peças Mecanismo de funcionamento

Rendimento do aquecimento

Como este aparelho de ar condicionado emprega o ar exterior para aquecimento, o seu rendimento de aquecimento se deteriora com a redução da temperatura externa. (Devido ao sistema da bomba de calor) →Neste caso, utilize outro aparelho de aquecimento.

Este aparelho pode iniciar a operação de descongelação para derreter a congelação formada na unidade exterior.

A descongelação começa: O ventilador da unidade interior pára (ou a velocidade torna-se extremamente baixa). →“ ” (STANDBY) aparece.

A operação de aquecimento recomeça passados alguns minutos: O ventilador da unidade interior permanece parado (ou funcionará a uma velocidade muito baixa) até que a serpentina do permutador de calor da unidade interior se aqueça o sufi ciente. → “” (STANDBY) aparece.Saída de arConduta de saída de ar *Grelha de saída de ar *Parafuso de suspensão *Parafuso de ancoragem *Material de tecto *Unidade interior

A descongelação é concluída: O ventilador da unidade interior começa a funcionar. → “ ” (STANDBY) desaparece.

Quando a temperatura da sala atinge o nível que foi ajustado, a unidade exterior repete o ciclo de ligar e desligar automaticamente. Quando a unidade exterior é desligada, o ventilador da unidade interior também pára. (Para prevenir o aumento de humidade na sala) Quando houver uma grande probabilidade de a temperatura da sala atingir o nível que foi defi nido, a velocidade do ventilador é defi nida para “brisa” (vento suave) automaticamente. A operação “DRY” não é possível quando a temperatura exterior é 15 °C ou menos.

Se a energia falhar enquanto a unidade estiver a funcionar Quando a unidade recomeça automaticamente após uma falha de energia temporária, ela utiliza os mesmos ajustes que estavam em efeito antes do corte de energia.Nº do modeloCZ-RWSU2 (Tipo U1)CZ-RWST3 (Tipo T2)CZ-RWSC3(Para todas as unidades interiores)Nº do modeloCZ-RTC2Para todas as unidades interioresNº do modeloCZ-RTC3Para todas as unidades interioresLeia as instruções de operação incluídas com o telecomando. Opcional Controlo remoto sem fi os Controlo remoto do temporizador Telecomando com fi os de alta especifi cação OI00F569616EU.indb53OI00F569616EU.indb53 2014/02/289:31:262014/02/289:31:2654 Ajuste da direcção do fl uxo de ar

Utilização do controlo remoto do temporizador Prima / para seleccionar a direcção pretendida para o fl uxo de ar.

Movimento de varrimento do defl ector Indicação quando a operação de varrimento está parada

Premir o botão durante a operação de varrimento pode parar o defl ector na posição pretendida.

Defl ector fi xo (5 níveis) Direcção do fl uxo de ar vertical recomendada

Ajuste o defl ector para a posição inferior para a operação de aquecimento. (Na posição superior, o ar quente não pode atingir o chão.)

Ajuste o defl ector para a posição superior para a operação de arrefecimento. (Na posição inferior, a condensação pode pingar no chão.) Tipo U1, T2

Ventilador e aquecimento Arrefecimento e secagem (5 níveis) (3 níveis)

Utilização do controlo remoto sem fi os Indicação da direcção do fl uxo de arBotão do defl ector Indicação da direcção do fl uxo de ar Botão do defl ector Recomendado Recomendado Fixo nesta posição

Ajuste da direcção do fl uxo de ar horizontal (Manual: Apenas tipo T2) Mova as palhetas do fl uxo de ar horizontal com a mão para ajustar. Esta secção é descrita no manual de instruções fornecido com o telecomando com temporizador (CZ-RTC2). Com respeito ao telecomando com fi os de alta especifi cação (CZ-RTC3), consulte as instruções de operação fornecidas com o modelo CZ-RTC3. Ajuste do movimento para cima e para baixo da direcção do fl uxo de ar (Apenas tipos U1 e T2) OI00F569616EU.indb54OI00F569616EU.indb54 2014/02/289:31:272014/02/289:31:2755 PORTUGUÊS Sugestões para economizar energia Atenção:

Não utilize as mãos para mover o defl ector (defl ector de fl uxo de ar vertical) controlado pelo controlo remoto. Nota

Quando o aparelho de ar condicionado é desligado, o defl ector move-se automaticamente na direcção de fechamento.

O defl ector (defl ector de fl uxo de ar vertical) move-se para a posição superior durante a operação de espera de aquecimento. A operação de varrimento começa após o término da operação de espera, mas “Swing” aparece no controlo remoto mesmo durante a operação de espera.

Não bloqueie a entrada e saída de ar da unidade. (Uma obstrução provocará o mau funcionamento da unidade.) Durante a operação de arrefecimento, utilize toldos, persianas ou cortinas para prevenir a radiação directa de raios solares na sala.

Mantenha o fi ltro sempre limpo. (Um fi ltro obstruído prejudicará o desempenho da unidade.) → “Manutenção” (P.56) Para prevenir o escape do ar condicionado, mantenha as janelas, portas e quaisquer outras aberturas fechadas. Ajuste da direcção do fl uxo de ar para unidades interiores múltiplas (Apenas com o controlo remoto do temporizador)

Quando ajustar a direcção do fl uxo de ar de cada unidade interior individualmente

Prima para seleccionar o Nº da unidade que pretende ajustar.Ex.: 1 unidades exteriores e 8 unidades interioresNo display 1-1 1-2 1-3 1-4 2-1 2-4 Ex.: 2 unidades exteriores e 4 unidades interioresNo display 1-1 1-2 1-3 1-4 1-8

Prima para seleccionar a direcção pretendida para o fl uxo de ar.

Quando ajustar a direcção do fl uxo de ar de todas as unidades interiores ao mesmo tempo

Prima para seleccionar a direcção pretendida para o fl uxo de ar. 1-1 1-2 1-3 1-4 1-8 Botão “UNIT”Botão do defl ector É possível ligar um máximo de 8 unidades interiores.N° da unidade Quando operar unidades interiores múltiplas com 1 controlo remoto, a direcção do fl uxo de ar pode ser ajustada para cada unidade interior individualmente ou para todas as unidades ao mesmo tempo. OI00F569616EU.indb55OI00F569616EU.indb55 2014/02/289:31:282014/02/289:31:2856 ADVERTÊNCIA

Por motivos de segurança, desligue o aparelho de ar condicionado e desligue-o da rede antes de proceder à sua limpeza. (Caso contrário, haverá o risco de choque eléctrico ou de ferimentos devido à alta velocidade de rotação do ventilador.) Não verta água sobre a unidade interior. (Isso pode danifi car os componentes internos e causar um choque eléctrico.) PRECAUÇÃO

Nunca utilize solventes ou produtos químicos fortes. Da mesma forma, não limpe as peças plásticas com água muito quente. (Isso pode causar uma deformação ou mudar a cor.) Algumas arestas metálicas e as pás são pontiagudas. Tome cuidado ao limpar tais partes. (Pode ferir-se.) Utilize um banco ou escada fi rme quando limpar uma unidade interior instalada em lugares altos. A serpentina interna e outros componentes da unidade exterior devem ser limpos regularmente.• Contacte o seu revendedor ou serviço de assistência. Manutenção Unidade interior (Tipo U1, por exemplo) Lave o defl ector para a saída de ar com água. (Apenas tipo U1)• Certifi que-se de parar a operação antecipadamente.• Depois de lavar com água, deixe-o secar e, em seguida, volte a montá-lo com a seta virada para fora. Sintoma Causa Acção O aparelho de ar condicionado não funciona após ser ligado. Falha de energia ou após falha de energiaPrima o botão ON/OFF de alimentação no controlo remoto.O botão de operação (alimentação) está desligado.• Se o disjuntor estiver desligado, ligue a alimentação.• Se o disjuntor tiver disparado, consulte o seu revendedor sem o ligar.Fusível queimado. Contacte o seu revendedor. Baixo desempenho de arrefecimento ou aquecimento A entrada ou saída de ar das unidades interiores e exteriores está obstruída com poeira.Remova a poeira.O interruptor da velocidade do vento está defi nida para “Baixa”.Mude para “Alta” ou “Forte”.Defi nições inadequadas da temperaturaConsulte “Sugestões para economizar energia”. (P.55)A sala está exposta à luz solar directa no modo de arrefecimento.As portas ou janelas estão abertas.O fi ltro de ar está obstruído. Consulte “Manutenção”. (P.56)Demasiadas fontes de calor na sala no modo de arrefecimento.Utilize um mínimo de fontes de calor e durante um curto espaço de tempo.Demasiadas pessoas na sala no modo de arrefecimento.Diminua a defi nição de temperatura ou altere para “Alta” ou “Forte”. Se o aparelho de ar condicionado não funcionar correctamente mesmo após a verifi cação de cada item de “Antes de solicitar assistência” e “Localização e solução de problemas”

Pare a operação imediatamente e desligue a alimentação. Em seguida, contacte o seu revendedor e comunique o número de série e o sintoma. Comunique também a marca de inspecção e as letras E, F, H, L, P em conjunto com números que aparecem no visor LCD do controlo remoto. Nunca tente reparar o aparelho de ar condicionado por conta própria, pois é muito perigoso fazê-lo. Antes de solicitar assistência Saída de arEntrada de arLimpe com um pano macio. (Se estas partes estiverem muito sujas, utilize um pano humedecido em água.) OI00F569616EU.indb56OI00F569616EU.indb56 2014/02/289:31:282014/02/289:31:2857 PORTUGUÊS Localização e solução de problemas Sintoma Causa / Acção Unidade interior Ruído Som como fl uxo de água é ouvido durante ou após o funcionamento.

• Som de líquido refrigerante a fl uir no interior da unidade

• Som de água de drenagem através do tubo de drenagem Ruído de rachadura é ouvido durante ou aquando da paragem do funcionamento. Som devido à mudança de temperatura das peças É possível sentir odores do ar descarregado durante o funcionamento.

• Odores a componentes internos, a tabaco, a cosméticos acumulados no ar condicionado e no ar descarregado.

• O interior da unidade está sujo. (Contacte o seu revendedor.) Acumulação de condensação perto da saída de ar durante a operação de arrefecimento.

• A humidade interna arrefece devido ao vento frio e acumula-se como condensação. Forma-se névoa durante a operação de arrefecimento.

• Se o aparelho de ar condicionado tiver sido instalado em lugares onde existam grandes quantidades de neblina de óleo como em restaurantes, a limpeza é necessário, porque o interior da unidade (permutador de calor) está sujo. (Contacte o seu revendedor.) Forma-se névoa durante a operação de aquecimento.

• A operação de descongelação está em andamento. O ventilador roda durante algum tempo apesar do funcionamento parar.

• A rotação do ventilador torna o funcionamento mais suave.

• O ventilador pode rodar para secar o permutador de calor dependendo da defi nição. Direcção do fl uxo de ar A direcção do fl uxo de ar muda durante o funcionamento. A direcção do fl uxo de ar não pode ser ajustada. A direcção do fl uxo de ar não pode ser alterada.

• Quando a temperatura de descarga de ar estiver baixa durante a operação de aquecimento, ou durante a operação de descongelação, o fl uxo de vento horizontal é efectuado automaticamente.

• A posição do defl ector pode ser ajustada individualmente. (Tipo U1) O defl ector se move várias vezes após a alteração da direcção.

• O defl ector move-se uma vez para a posição normal e, em seguida, move-se para a direcção do fl uxo de ar ar ajustada. Poeira é descarregada.

• A poeira acumulada dentro da unidade interior é descarregada. No funcionamento inicial a alta velocidade, algumas vezes o ventilador roda mais rápido do que a velocidade defi nida. (3 a 30 minutos)

• Isto serve para verifi cação da operação a fi m de confi rmar que a rotação do motor do ventilador está dentro da faixa de utilização. Unidade exterior Sem funcionamento (Quando a alimentação é ligada imediatamente / Quando a operação é parada e retomada imediatamente)

• O funcionamento não é iniciado durante aproximadamente os 3 primeiros minutos porque o circuito de protecção do compressor está activado. Gera-se ruído durante a operação de aquecimento.

• A operação de descongelação está em andamento. Sai vapor durante a operação de aquecimento. O ventilador continua a rodar mesmo após a paragem da operação com o controlo remoto.

• Isso é para o funcionamento suave. Verifi que antes de consultar ou solicitar assistência. OI00F569616EU.indb57OI00F569616EU.indb57 2014/02/289:31:292014/02/289:31:2958
