ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LC 253S HUSQVARNA

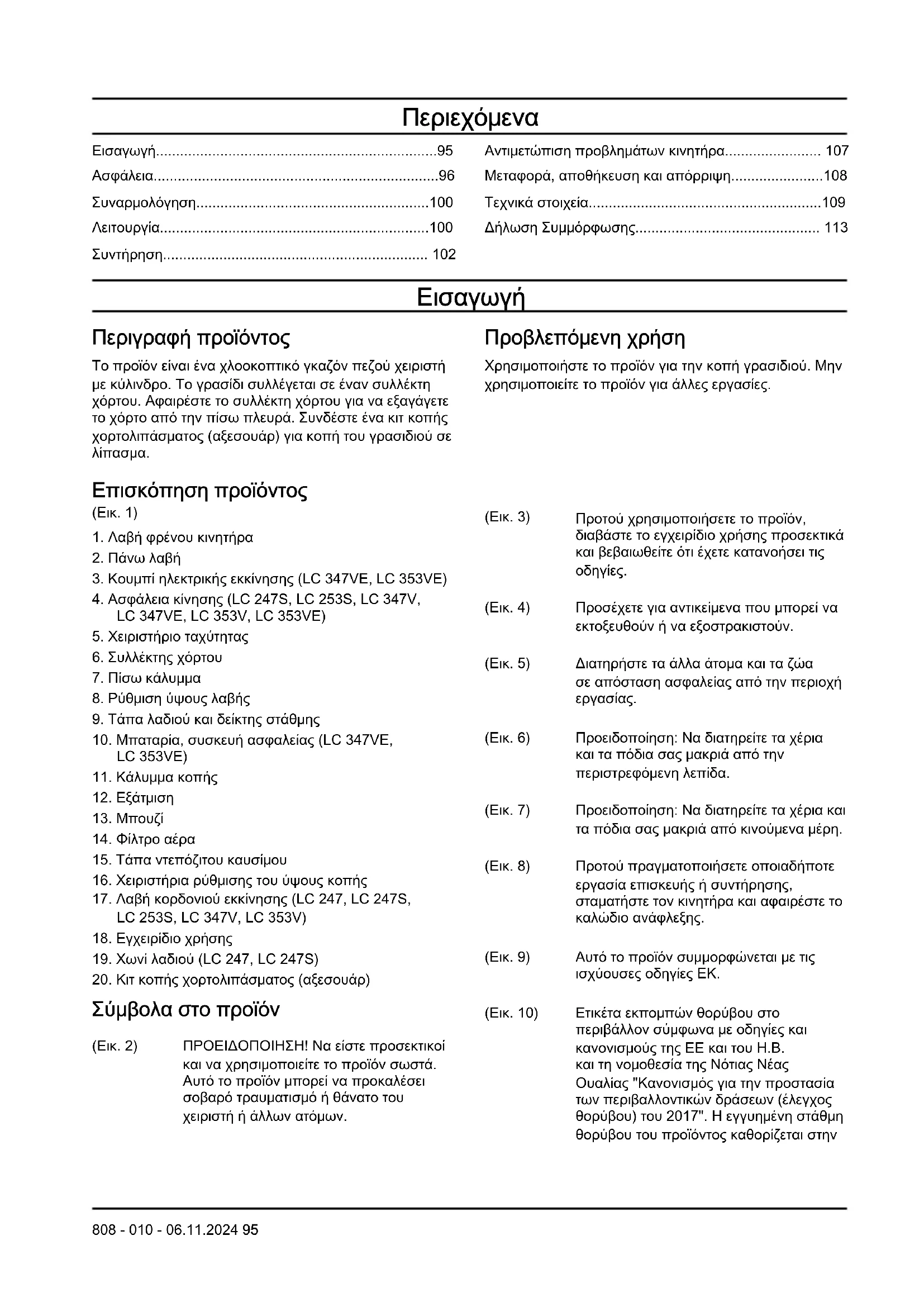

Περιγραφή προϊόντος Το προϊόν είναι ένα χλοοκοπτικό γκαζόν πεζού χειριστή με κύλινδρο. Το γρασίδι συλλέγεται σε έναν συλλέκτη χόρτου. Αφαιρέστε το συλλέκτη χόρτου για να εξαγάγετε το χόρτο από την πίσω πλευρά. Συνδέστε ένα κιτ κοπής χορτολιπάσματος (αξεσουάρ) για κοπή του γρασιδιού σε

Προβλεπόμενη χρήση Χρησιμοποιήστε το προϊόν για την κοπή γρασιδιού. Μην χρησιμοποιείτε το προϊόν για άλλες εργασίες. Επισκόπηση προϊόντος (Εικ. 1)

1. Λαβή φρένου κινητήρα

3. Κουμπί ηλεκτρικής εκκίνησης (LC347VE, LC353VE)

4. Ασφάλεια κίνησης (LC247S, LC253S, LC347V,

LC347VE, LC353V, LC353VE)

5. Χειριστήριο ταχύτητας

8. Ρύθμιση ύψους λαβής

9. Τάπα λαδιού και δείκτης στάθμης

10. Μπαταρία, συσκευή ασφαλείας (LC347VE,

15. Τάπα ντεπόζιτου καυσίμου

16. Χειριστήρια ρύθμισης του ύψους κοπής

17. Λαβή κορδονιού εκκίνησης (LC247, LC247S,

LC253S, LC347V, LC353V)

18. Εγχειρίδιο χρήσης

19. Χωνί λαδιού (LC247, LC247S)

20. Κιτ κοπής χορτολιπάσματος (αξεσουάρ)

Σύμβολα στο προϊόν (Εικ. 2) ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Να είστε προσεκτικοί και να χρησιμοποιείτε το προϊόν σωστά. Αυτό το προϊόν μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων. (Εικ. 3) Προτού χρησιμοποιήσετε το προϊόν, διαβάστε το εγχειρίδιο χρήσης προσεκτικά και βεβαιωθείτε ότι έχετε κατανοήσει τις

(Εικ. 4) Προσέχετε για αντικείμενα που μπορεί να εκτοξευθούν ή να εξοστρακιστούν. (Εικ. 5) Διατηρήστε τα άλλα άτομα και τα ζώα σε απόσταση ασφαλείας από την περιοχή

(Εικ. 6) Προειδοποίηση: Να διατηρείτε τα χέρια και τα πόδια σας μακριά από την περιστρεφόμενη λεπίδα. (Εικ. 7) Προειδοποίηση: Να διατηρείτε τα χέρια και τα πόδια σας μακριά από κινούμενα μέρη. (Εικ. 8) Προτού πραγματοποιήσετε οποιαδήποτε εργασία επισκευής ή συντήρησης, σταματήστε τον κινητήρα και αφαιρέστε το καλώδιο ανάφλεξης. (Εικ. 9) Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ. (Εικ. 10) Ετικέτα εκπομπών θορύβου στο περιβάλλον σύμφωνα με οδηγίες και κανονισμούς της ΕΕ και του Η.Β. και τη νομοθεσία της Νότιας Νέας Ουαλίας "Κανονισμός για την προστασία των περιβαλλοντικών δράσεων (έλεγχος θορύβου) του 2017". Η εγγυημένη στάθμη θορύβου του προϊόντος καθορίζεται στην

808 - 010 - 06.11.2024 95ενότητα

Τεχνικά στοιχεία στη σελίδα 109 και στην ετικέτα. (Εικ. 11) Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες

(Εικ. 12) Κίνδυνος πυρκαγιάς. (Εικ. 13) Μην εισπνέετε τις αναθυμιάσεις της εξάτμισης. Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα περιέχουν μονοξείδιο του άνθρακα, ένα άοσμο, δηλητηριώδες και ιδιαίτερα επικίνδυνο αέριο. Να μην εκκινείτε τον κινητήρα σε εσωτερικούς ή κλειστούς χώρους. (Εικ. 14) Καυτή επιφάνεια. (Εικ. 16) Γεμίστε τον κινητήρα με λάδι προτού θέσετε σε λειτουργία

(Εικ. 17) Διαδικασία εκκίνησης για LC247, LC247S, LC253S, LC347V, LC353V: Σπρώξτε τη λαβή του φρένου κινητήρα προς τα κάτω και τραβήξτε τη λαβή του κορδονιού της μίζας. (Εικ. 18) Διαδικασία εκκίνησης για LC347VE, LC353VE: Πιέστε προς τα κάτω τη λαβή του φρένου κινητήρα και πατήστε το κουμπί START. (Εικ. 15) Κωδικός με δυνατότητα σάρωσης. Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για άλλες εμπορικές περιοχές. Εκπομπές Euro V ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οποιαδήποτε μη εξουσιοδοτημένη παρέμβαση στον κινητήρα ακυρώνει την έγκριση τύπου ΕΕ αυτού του προϊόντος. Ζημιά στο προϊόν Δεν φέρουμε ευθύνη για ζημιές στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή.

Ορισμοί για την ασφάλεια Για την επισήμανση ειδικών σημαντικών τμημάτων του εγχειριδίου χρησιμοποιούνται προειδοποιήσεις, συστάσεις προσοχής και σημειώσεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος τραυματισμού ή θανάτου του χειριστή ή άλλων παριστάμενων ατόμων, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε άλλα υλικά ή στον παρακείμενο χώρο, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη κατάσταση. Γενικές οδηγίες ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Αυτό το προϊόν είναι επικίνδυνο αν δεν χρησιμοποιηθεί σωστά ή αν δεν είστε προσεκτικοί. Αν δεν τηρείτε τις οδηγίες ασφαλείας, μπορεί να προκληθεί τραυματισμός ή θάνατος.

• Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία του. Το πεδίο αυτό, υπό ορισμένες συνθήκες, μπορεί να προκαλέσει παρεμβολές σε ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειωθεί ο κίνδυνος σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε στα άτομα 96 808 - 010 - 06.11.2024με ιατρικά εμφυτεύματα να συμβουλεύονται τον θεράποντα ιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, προτού θέσουν το προϊόν σε λειτουργία.

• Πρέπει πάντα να προσέχετε και να χρησιμοποιείτε την κοινή λογική. Αν δεν είστε βέβαιοι πώς να χειριστείτε το προϊόν σε μια ιδιαίτερη κατάσταση, σταματήστε και μιλήστε με τον αντιπρόσωπο της Husqvarna προτού συνεχίσετε.

• Πρέπει να θυμάστε ότι ο χειριστής θεωρείται υπεύθυνος για ατυχήματα που μπορεί να προκληθούν σε άλλα άτομα ή στην περιουσία τους.

• Να διατηρείτε το προϊόν καθαρό. Βεβαιωθείτε ότι μπορείτε να διαβάσετε καθαρά τις ενδείξεις και τα

• Μην επιτρέπετε σε κανένα άτομο να χρησιμοποιήσει το προϊόν αν δεν βεβαιωθείτε ότι έχει διαβάσει και κατανοήσει τα περιεχόμενα του εγχειριδίου χρήσης.

• Μην επιτρέψετε σε παιδιά να χρησιμοποιήσουν το

• Μην αφήνετε να πλησιάσουν παιδιά στην περιοχή εργασίας. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Μην επιτρέψετε σε άτομα που δεν έχουν διαβάσει τις οδηγίες να χρησιμοποιήσουν το προϊόν.

• Αν το προϊόν χρησιμοποιείται από ένα άτομο με μειωμένη σωματική ή διανοητική ικανότητα, θα πρέπει πάντα να το επιβλέπετε. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Μην χρησιμοποιείτε το προϊόν, αν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Αυτά έχουν αρνητικές συνέπειες στην όραση, την αυτοσυγκέντρωση, τον συντονισμό και την κρίση σας.

• Μην χρησιμοποιείτε το προϊόν εάν έχει υποστεί ζημιά ή δεν λειτουργεί σωστά.

• Μην τροποποιείτε το προϊόν και μην το χρησιμοποιείτε αν είναι εμφανές ότι έχει τροποποιηθεί από άλλους.

• Μην αλλάζετε τη ρύθμιση του χειριστηρίου στροφών

Ασφάλεια στο χώρο εργασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Αφαιρέστε αντικείμενα όπως κλαδιά, κλωνάρια και πέτρες από την περιοχή εργασίας πριν χρησιμοποιήσετε το προϊόν.

• Τα αντικείμενα που χτυπούν πάνω στον εξοπλισμό κοπής μπορεί να πεταχτούν και να προκαλέσουν ζημιές σε πρόσωπα και αντικείμενα. Να διατηρείτε τους παρευρισκόμενους και τα ζώα σε απόσταση ασφαλείας από το προϊόν.

• Μην χρησιμοποιείτε ποτέ το προϊόν σε κακές καιρικές συνθήκες, όπως ομίχλη, βροχή, ισχυρό άνεμο, έντονο κρύο και κίνδυνο κεραυνού. Η χρήση του προϊόντος σε κακές καιρικές συνθήκες, σε συνθήκες υγρασίας ή σε υγρές τοποθεσίες είναι εξαιρετικά κουραστική. Οι κακές καιρικές συνθήκες μπορεί να προκαλέσουν επικίνδυνες καταστάσεις, όπως ολισθηρές επιφάνειες.

• Να προσέχετε για πρόσωπα, αντικείμενα και καταστάσεις που μπορεί να αποτρέψουν την ασφαλή λειτουργία του προϊόντος.

• Να προσέχετε για εμπόδια, όπως ρίζες, πέτρες, κλωνάρια, λακκούβες και χαντάκια. Το μακρύ γρασίδι μπορεί να κρύβει εμπόδια.

• Η κοπή χόρτου σε πλαγιές μπορεί να είναι επικίνδυνη. Μην χρησιμοποιείτε το προϊόν σε πλαγιές με κλίση πάνω από 15°.

• Να κατευθύνετε το προϊόν κατά πλάτος στις επιφάνειες με κλίση. Να μην μετακινείστε προς τα πάνω και προς τα κάτω.

• Να είστε ιδιαίτερα προσεκτικοί κοντά σε κρυφές γωνίες και αντικείμενα που εμποδίζουν το οπτικό σας

Ασφάλεια στην εργασία ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Να χρησιμοποιείτε το προϊόν μόνο για την κοπή χόρτου γκαζόν. Δεν επιτρέπεται η χρήση του για άλλες εργασίες.

• Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Ανατρέξτε στην ενότητα Προσωπικός εξοπλισμός προστασίας στη σελίδα 98

• Βεβαιωθείτε ότι γνωρίζετε πώς να σταματήσετε τον κινητήρα γρήγορα σε περίπτωση έκτακτης ανάγκης.

• Μην εκκινείτε ποτέ τον κινητήρα μέσα σε κλειστό χώρο ή κοντά σε εύφλεκτα υλικά. Τα καυσαέρια του κινητήρα είναι ζεστά και ενδέχεται να έχουν σπινθήρες που μπορεί να προκαλέσουν πυρκαγιά.

• Μην λειτουργείτε το προϊόν αν δεν είναι σωστά συνδεδεμένη η λεπίδα και όλα τα καλύμματα. Αν η λεπίδα δεν είναι σωστά συνδεδεμένη, μπορεί να χαλαρώσει και να προκληθεί προσωπικός τραυματισμός.

• Να βεβαιώνεστε ότι ο δίσκος δεν χτυπάει αντικείμενα, όπως πέτρες και ρίζες. Αυτό μπορεί να κάνει ζημιά στη λεπίδα και να λυγίσει τον άξονα του κινητήρα. Ο λυγισμένος άξονας προκαλεί ισχυρή δόνηση και πολύ υψηλό κίνδυνο χαλάρωσης της λεπίδας.

• Σε περίπτωση πρόσκρουσης της λεπίδας σε αντικείμενο ή αν διαπιστώσετε κραδασμούς, διακόψτε αμέσως τη λειτουργία του προϊόντος. Αφαιρέστε το καλώδιο ανάφλεξης από το μπουζί. Ελέγξτε το προϊόν για ζημιές. Επισκευάστε τις ζημιές ή αναθέστε την επισκευή σε έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις.

• Μην συνδέετε ποτέ μόνιμα τη λαβή φρένου κινητήρα στη χειρολαβή κατά την εκκίνηση του κινητήρα.

808 - 010 - 06.11.2024

97• Τοποθετήστε το προϊόν σε μια σταθερή, επίπεδη επιφάνεια και εκκινήστε το. Να βεβαιώνεστε ότι η λεπίδα δεν χτυπάει στο έδαφος ή σε άλλα αντικείμενα.

• Να παραμένετε πάντα πίσω από το προϊόν κατά τη λειτουργία.

• Κατά τη λειτουργία του προϊόντος, θα πρέπει όλοι οι τροχοί να ακουμπούν στο έδαφος και να διατηρείτε και τα 2 χέρια πάνω στη λαβή. Διατηρήστε τα χέρια και τα πόδια σας μακριά από τις περιστρεφόμενες

• Μην γέρνετε το προϊόν όταν εκκινείται ο κινητήρας.

• Να είστε προσεκτικοί όταν τραβάτε το προϊόν προς

• Να μην ανασηκώνετε ποτέ το προϊόν όταν εκκινείται ο κινητήρας. Αν πρέπει να ανασηκώσετε το προϊόν, σβήστε πρώτα τον κινητήρα και αποσυνδέστε το καλώδιο ανάφλεξης από το μπουζί.

• Να μην περπατάτε προς τα πίσω όταν χρησιμοποιείτε το προϊόν.

• Να σβήνετε τον κινητήρα όταν μετακινείστε σε περιοχές χωρίς χόρτα, για παράδειγμα μονοπάτια από χαλίκι, πέτρα και άσφαλτο.

• Μην τρέχετε με το προϊόν όταν εκκινείται ο κινητήρας. Να περπατάτε πάντα προς τα εμπρός όταν χρησιμοποιείτε το προϊόν.

• Να σβήνετε τον κινητήρα προτού αλλάξετε το ύψος κοπής. Μην προβείτε ποτέ σε τροποποιήσεις με τον κινητήρα σε λειτουργία.

• Μην αφήνετε ποτέ το προϊόν εκτός ορατότητας με τον κινητήρα σε λειτουργία. Να σβήνετε τον κινητήρα και να βεβαιώνεστε ότι το παρελκόμενο κοπής δεν περιστρέφεται. Οδηγίες ασφαλείας για τη λειτουργία Προσωπικός εξοπλισμός προστασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Ο προσωπικός εξοπλισμός προστασίας δεν μπορεί να εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο μειώνει τη σοβαρότητά τους σε περίπτωση ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να επιλέξετε το σωστό εξοπλισμό.

• Να χρησιμοποιείτε προστατευτικά ακοής, εάν το επίπεδο θορύβου είναι υψηλότερο από 85 dB.

• Να χρησιμοποιείτε αντιολισθητικές μπότες ή παπούτσια βαρέος τύπου. Να μην χρησιμοποιείτε το προϊόν με ανοιχτά παπούτσια ή ξυπόλυτοι.

• Χρησιμοποιήστε χοντρά, μακριά παντελόνια.

• Όταν χρειάζεται, να χρησιμοποιείτε προστατευτικά γάντια, για παράδειγμα κατά την τοποθέτηση, την επιθεώρηση ή τον καθαρισμό του εξοπλισμού κοπής. Συσκευές ασφαλείας στο προϊόν ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην χρησιμοποιείτε το προϊόν με συσκευές ασφαλείας που έχουν υποστεί ζημιά ή δεν λειτουργούν σωστά.

• Πρέπει να κάνετε τακτικά έλεγχο των συσκευών ασφαλείας. Εάν οι συσκευές ασφαλείας έχουν υποστεί ζημιά ή δεν λειτουργούν σωστά, απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna.

• Μην κάνετε τροποποιήσεις στις συσκευές ασφαλείας. Για τον έλεγχο του καλύμματος κοπής Το κάλυμμα κοπής μειώνει τους κραδασμούς στο προϊόν και μειώνεται ο κίνδυνος τραυματισμού από τη λεπίδα.

• Εξετάστε το κάλυμμα κοπής για να βεβαιωθείτε ότι δεν υπάρχουν φθορές όπως ρωγμές. Μπαταρία (LC347VE, LC353VE) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μια κατεστραμμένη μπαταρία μειώνει την ασφάλεια του προϊόντος. Να χρησιμοποιείτε πάντα μπαταρίες εγκεκριμένες από τον κατασκευαστή. Η μπαταρία παρέχει ισχύ στην ηλεκτρική εκκίνηση και λειτουργεί ως συσκευή ασφαλείας που αποτρέπει την τυχαία εκκίνηση. Αφαιρέστε την μπαταρία όταν δεν χρησιμοποιείτε το προϊόν και όταν το αφήνετε εκτός του οπτικού σας πεδίου. Για τον έλεγχο της λαβής φρένου του κινητήρα Η λαβή του φρένου κινητήρα σταματάει τον κινητήρα. Όταν απελευθερωθεί η λαβή του φρένου κινητήρα, ο κινητήρας σταματάει.

• Εκκινήστε τον κινητήρα και αφήστε τη λαβή του φρένου του κινητήρα. Αν ο κινητήρας δεν σταματά σε 3 δευτερόλεπτα, αναθέστε τη ρύθμιση του φρένου κινητήρα σε έναν εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna. (Εικ. 19)

Ο σιγαστήρας διατηρεί τα επίπεδα θορύβου στο ελάχιστο και κατευθύνει τις αναθυμιάσεις της εξάτμισης μακριά από τον χειριστή. Μην χρησιμοποιείτε το προϊόν, αν ο σιγαστήρας λείπει ή έχει καταστραφεί. Ο κατεστραμμένος σιγαστήρας αυξάνει το επίπεδο θορύβου και τον κίνδυνο φωτιάς.

808 - 010 - 06.11.2024ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο σιγαστήρας

θερμαίνεται πολύ κατά τη διάρκεια της χρήσης και παραμένει θερμός μετά τη χρήση, καθώς και όταν ο κινητήρας λειτουργεί στο ρελαντί. Προσέχετε όταν κινείστε κοντά σε εύφλεκτα υλικά ή/και αναθυμιάσεις, για να αποφύγετε την εκδήλωση πυρκαγιάς. Έλεγχος της εξάτμισης (σιγαστήρας)

• Πρέπει να εξετάζετε την εξάτμιση (το σιγαστήρα) τακτικά, για να βεβαιωθείτε ότι είναι σωστά συνδεδεμένη και δεν έχει υποστεί ζημιά. Ασφάλεια καυσίμου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το ανεπιθύμητο καύσιμο/λάδι και αφήστε το προϊόν να

• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα

• Μην χύσετε καύσιμο στο σώμα σας, καθώς μπορεί να προκληθεί τραυματισμός. Αν χύσετε καύσιμο στο σώμα σας, χρησιμοποιήστε σαπούνι και νερό για να αφαιρέσετε το καύσιμο.

• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας έχει διαρροή. Εξετάζετε τακτικά τον κινητήρα για

• Να είστε προσεκτικοί με το καύσιμο. Το καύσιμο είναι εύφλεκτο και οι αναθυμιάσεις είναι εκρηκτικές και μπορούν να προκαλέσουν τραυματισμό ή θάνατο.

• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι υπάρχει επαρκής ροή αέρα.

• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.

• Μην τοποθετείτε ζεστά αντικείμενα κοντά στο καύσιμο ή τον κινητήρα.

• Μην προσθέτετε καύσιμο όταν λειτουργεί ο

• Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πριν από τον ανεφοδιασμό.

• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά

• Μην προσθέτετε καύσιμο στον κινητήρα σε εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Να σφίγγετε πλήρως την τάπα του ντεπόζιτου καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.

• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε απόσταση τουλάχιστον 3 m /10 ft από το σημείο όπου γεμίσατε το ντεπόζιτο.

• Μην γεμίζετε ποτέ εντελώς το ντεπόζιτο καυσίμου. Η υψηλή θερμοκρασία προκαλεί διαστολή του καυσίμου. Πρέπει να αφήνετε κενό στο πάνω μέρος του ντεπόζιτου καυσίμου.

• Μην αποθηκεύετε ποτέ το προϊόν σε κτίρια όπου υπάρχουν πηγές ανάφλεξης, όπως θερμοσίφωνες, μονάδες θέρμανσης χώρου ή στεγνωτήρια ρούχων, εάν υπάρχει καύσιμο μέσα στο ντεπόζιτο. Αφήστε τον κινητήρα να κρυώσει προτού τον αποθηκεύσετε σε κάποιο κιβώτιο. Οδηγίες ασφαλείας για τη συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα περιέχουν μονοξείδιο του άνθρακα, ένα άοσμο, δηλητηριώδες και ιδιαίτερα επικίνδυνο αέριο. Να μην εκκινείτε τον κινητήρα σε εσωτερικούς ή κλειστούς

• Πριν πραγματοποιήσετε συντήρηση στο προϊόν, σβήστε τον κινητήρα και αποσυνδέστε το καλώδιο ανάφλεξης από το μπουζί. Στο LC347VE, LC353VE, αφαιρέστε και την μπαταρία.

• Να χρησιμοποιείτε προστατευτικά γάντια όταν κάνετε συντήρηση του εξοπλισμού κοπής. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να κοπείτε.

• Τα αξεσουάρ και οι τροποποιήσεις στο προϊόν που δεν είναι εγκεκριμένες από τον κατασκευαστή, μπορεί να προκαλέσουν σοβαρό τραυματισμό ή θάνατο. Να μην πραγματοποιείτε αλλαγές στο προϊόν. Να χρησιμοποιείτε μόνο εξαρτήματα που έχουν εγκριθεί από τον κατασκευαστή.

• Αν η συντήρηση δεν γίνεται σωστά και τακτικά, αυξάνεται ο κίνδυνος τραυματισμού και ζημιάς στο

• Να πραγματοποιείτε μόνο τις εργασίες συντήρησης όπως δίνονται σε αυτό το εγχειρίδιο κατόχου. Όλες οι άλλες εργασίες συντήρησης πρέπει να γίνονται από εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna.

• Να αναθέτετε τη συντήρηση του προϊόντος σε έναν εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna σε τακτά χρονικά διαστήματα.

• Να αντικαθιστάτε τυχόν κατεστραμμένα, φθαρμένα ή σπασμένα εξαρτήματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν συναρμολογήσετε το προϊόν, διαβάστε το κεφάλαιο για την ασφάλεια. Στο LC347VE, LC353VE, αφαιρέστε και την μπαταρία. Ρύθμιση της λαβής

1. Χαλαρώστε τις κάτω χειρόβιδες.

2. Μετακινήστε τους μοχλούς στο κατώτερο άκρο των

αυλακώσεων από την αριστερή και τη δεξιά πλευρά του προϊόντος. (Εικ. 20)

3. Ρυθμίστε το ύψος της χειρολαβής σε μία από τις 2

4. Μετακινήστε τους μοχλούς προς την κατεύθυνση της

χειρολαβής μέχρι να σταματήσουν και να ακούσετε ένα κλικ. (Εικ. 21)

5. Σφίξτε πλήρως τις χειρόβιδες.

Ρύθμιση του προϊόντος στη θέση

1. Χαλαρώστε τις κάτω χειρόβιδες.

2. Μετακινήστε τους μοχλούς στο κατώτερο άκρο των

αυλακώσεων από την αριστερή και τη δεξιά πλευρά του προϊόντος. (Εικ. 20)

3. Διπλώστε τη χειρολαβή προς τα εμπρός. (Εικ. 22)

Ρύθμιση του προϊόντος στη θέση λειτουργίας

1. Διπλώστε τη λαβή στην όρθια θέση. (Εικ. 23)

2. Μετακινήστε τους μοχλούς προς την κατεύθυνση της

χειρολαβής μέχρι να σταματήσουν και να ακούσετε ένα κλικ. (Εικ. 21)

3. Σφίξτε καλά τις χειρόβιδες.

Συναρμολόγηση του συλλέκτη χόρτου

1. Τοποθετήστε το πλαίσιο συλλέκτη χόρτου στον σάκο

χόρτου με το άκαμπτο τμήμα του σάκου να ακουμπά στο έδαφος. Κρατήστε τη λαβή του πλαισίου στο επάνω μέρος του σάκου χόρτου. (Εικ. 24)

2. Τοποθετήστε το κάτω τμήμα του πλαισίου του

συλλέκτη χόρτου στην εγκοπή στο κάτω μέρος του συλλέκτη χόρτου.

3. Στερεώστε τον σάκο χόρτου στο πλαίσιο του

συλλέκτη χόρτου με τα κλιπ. (Εικ. 25)

4. Ανασηκώστε το πίσω κάλυμμα.

5. Συνδέστε το συλλέκτη χόρτου στο επάνω άκρο του

6. Τοποθετήστε το κάτω τμήμα του συλλέκτη χόρτου

στο κανάλι εκτόξευσης γρασιδιού. (Εικ. 26) Συναρμολόγηση του πώματος χορτολιπάσματος (αξεσουάρ)

1. Ανασηκώστε το πίσω κάλυμμα και αφαιρέστε τον

2. Τοποθετήστε το πώμα χορτολιπάσματος μέσα στο

κανάλι εκτόξευσης. (Εικ. 27)

3. Αντικαταστήστε τη λεπίδα με τη λεπίδα

χορτολιπάσματος που παρέχεται στο κιτ χορτολίπανσης. Ανατρέξτε στην ενότητα

στοιχεία στη σελίδα 109

Κοπή χόρτου χωρίς τοποθέτηση συλλέκτη χόρτου ή πώματος χορτολιπάσματος

• Ανασηκώστε το πίσω κάλυμμα και αφαιρέστε τον συλλέκτη χόρτου.

• Αν έχουν τοποθετηθεί πώμα χορτολιπάσματος και λεπίδα χορτολίπανσης, αφαιρέστε τα.

• Κλείστε το πίσω κάλυμμα προτού χρησιμοποιήσετε

Όταν χρησιμοποιείτε το προϊόν, το κομμένο χόρτο εκτοξεύεται κάτω από το πίσω κάλυμμα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την ασφάλεια. Husqvarna Connect Η Husqvarna Connect είναι μια δωρεάν εφαρμογή για τη φορητή συσκευή σας. Η εφαρμογή Husqvarna Connect παρέχει εκτεταμένες λειτουργίες για το προϊόν σας Husqvarna:

• Περισσότερες πληροφορίες για το προϊόν. 100 808 - 010 - 06.11.2024• Πληροφορίες και βοήθεια για τα ανταλλακτικά και το σέρβις του προϊόντος. Εκκίνηση χρήσης του Husqvarna Connect

1. Κατεβάστε την εφαρμογή Husqvarna Connect στη

2. Εγγραφείτε στην εφαρμογή Husqvarna Connect.

3. Ακολουθήστε τα βήματα των οδηγιών που θα

βρείτε στην εφαρμογή Husqvarna Connect για να συνδέσετε και να καταχωρήσετε το προϊόν. Περιεχόμενα Η εφαρμογή Husqvarna Connect δεν είναι διαθέσιμη για λήψη σε όλες τις αγορές. Απευθυνθείτε στον αντιπρόσωπο σέρβις για περισσότερες πληροφορίες. Προτού χρησιμοποιήσετε το προϊόν

1. Διαβάστε το εγχειρίδιο χρήσης προσεκτικά και

βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες.

2. Εξετάστε τον εξοπλισμό κοπής για να βεβαιωθείτε

ότι είναι σωστά συνδεδεμένος και ρυθμισμένος. Ανατρέξτε στην ενότητα Για να ελέγξετε τον εξοπλισμό κοπής στη σελίδα 103

3. Ελέγξτε τη στάθμη λαδιού και συμπληρώστε λάδι

κινητήρα, εάν είναι απαραίτητο. Ανατρέξτε στην

Έλεγχος της στάθμης λαδιού στη σελίδα

4. Γεμίστε το ντεπόζιτο καυσίμου. Ανατρέξτε στην

Ανεφοδιασμός με καύσιμο στη σελίδα 101

Ανεφοδιασμός με καύσιμο Αν υπάρχει διαθέσιμη, χρησιμοποιήστε βενζίνη χαμηλής εκπομπής καυσαερίων/χαμηλής αλκυλίωσης. Σε περίπτωση που δεν είναι διαθέσιμη βενζίνη χαμηλών εκπομπών/αλκυλίωσης, χρησιμοποιήστε καλής ποιότητας αμόλυβδη βενζίνη ή βενζίνη με μόλυβδο με αριθμό οκτανίων όχι μικρότερο από 90.

Μην χρησιμοποιείτε βενζίνη με αριθμό οκτανίων κάτω από 90 RON (87 AKI). Μπορεί να προκληθεί ζημιά στο προϊόν.

1. Ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου για

να εκτονώσετε την πίεση.

2. Γεμίστε αργά με ένα δοχείο καυσίμων. Αν χύσετε

καύσιμο, καθαρίστε το με ένα πανί και αφήστε το καύσιμο που απομένει να στεγνώσει.

3. Καθαρίστε την περιοχή γύρω από την τάπα του

ντεπόζιτου καυσίμου.

4. Να σφίγγετε πλήρως την τάπα του ντεπόζιτου

καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.

5. Πριν από την εκκίνηση, μετακινήστε το προϊόν σε

απόσταση τουλάχιστον 3 m (10 ft) από το σημείο όπου γεμίσατε το ντεπόζιτο. Ρύθμιση του ύψους κοπής Το ύψος κοπής μπορεί να ρυθμιστεί σε 6 διαφορετικές

1. Μετακινήστε τον μοχλό ύψους κοπής προς τα πίσω

για να μειώσετε το ύψος κοπής.

2. Μετακινήστε τον μοχλό ύψους κοπής προς τα

εμπρός για να αυξήσετε το ύψος κοπής. (Εικ. 28) ΠΡΟΣΟΧΗ: Μην ρυθμίζετε το ύψος κοπής πολύ χαμηλά. Οι λεπίδες μπορεί να χτυπήσουν στο έδαφος αν η επιφάνεια του χλοοτάπητα δεν είναι επίπεδη. Εκκίνηση του προϊόντος

• Βεβαιωθείτε ότι το καλώδιο ανάφλεξης είναι συνδεδεμένο στο μπουζί. Χειροκίνητη εκκίνηση (LC247, LC247S, LC253S, LC347V, LC353V)

1. Να παραμένετε πίσω από το προϊόν.

2. Κρατήστε τη λαβή του φρένου κινητήρα προς τη

χειρολαβή. (Εικ. 29)

3. Πιάστε τη λαβή του κορδονιού εκκίνησης με το δεξί

4. Τραβήξτε αργά έξω το κορδόνι της μίζας μέχρι να

αισθανθείτε κάποια αντίσταση.

5. Τραβήξτε δυνατά για να εκκινήσει ο κινητήρας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τυλίγετε ποτέ το σχοινί της τροχαλίας του συστήματος εκκίνησης γύρω από το χέρι σας. Ηλεκτρική εκκίνηση (LC347VE, LC353VE)

1. Βεβαιωθείτε ότι η μπαταρία είναι φορτισμένη.

Ανατρέξτε στην ενότητα Χρήση της μπαταρίας για πρώτη φορά στη σελίδα 105

2. Συνδέστε την μπαταρία στον κινητήρα. Όταν η

μπαταρία ασφαλίζει στη θέση της, ακούγεται ένα χαρακτηριστικό "κλικ". (Εικ. 30)

3. Παραμείνετε πίσω από το προϊόν και κρατήστε

τη λαβή του φρένου του κινητήρα (A) προς τη χειρολαβή. (Εικ. 31)

4. Πατήστε παρατεταμένα το κουμπί ηλεκτρικής

εκκίνησης (B) για 3-5 δευτερόλεπτα. Ο κινητήρας εκκινείται. Περιεχόμενα Εάν ο κινητήρας δεν εκκινεί, περιμένετε 1 λεπτό και προσπαθήστε να θέσετε ξανά το προϊόν σε λειτουργία.

808 - 010 - 06.11.2024 101Χρήση της κίνησης στους τροχούς

• Στα μοντέλα με ασφάλεια κίνησης, τραβήξτε την ασφάλεια κίνησης προς την κατεύθυνση της επάνω λαβής. (Εικ. 32)

• Στα μοντέλα με έλεγχο ταχύτητας, μετακινήστε τον μοχλό ελέγχου ταχύτητας προς τα εμπρός για να αυξήσετε την ταχύτητα και προς τα πίσω για να μειώσετε την ταχύτητα. (Εικ. 33)

• Προτού τραβήξετε το προϊόν προς τα πίσω, αποσυμπλέξτε τον μηχανισμό μετάδοσης κίνησης και σπρώξτε το προϊόν προς τα εμπρός κατά περίπου 10 cm.

• Απελευθερώστε την ασφάλεια κίνησης για να αποδεσμεύσετε την κίνηση, για παράδειγμα όταν βρίσκεστε κοντά σε κάποιο εμπόδιο. Διακοπή λειτουργίας του προϊόντος

• Για να διακόψετε τη λειτουργία του κινητήρα, απελευθερώστε τη λαβή του φρένου κινητήρα. Αφαίρεση της μπαταρίας (LC 347VE & LC 353VE) Για να αποτρέψετε τυχόν ακούσια εκκίνηση του κινητήρα, αφαιρέστε την μπαταρία όταν το προϊόν δεν είναι σε λειτουργία.

• Πατήστε το κουμπί ασφάλισης (A) και τραβήξτε την μπαταρία απευθείας προς τα έξω. (Εικ. 34) Για ένα καλό αποτέλεσμα

• Να χρησιμοποιείτε πάντα μια ακονισμένη λεπίδα. Η στομωμένη λεπίδα δίνει ένα ακανόνιστο αποτέλεσμα και η επιφάνεια κοπής του γρασιδιού γίνεται κίτρινη. Επίσης, η ακονισμένη λεπίδα χρησιμοποιεί λιγότερη ενέργεια από μια στομωμένη λεπίδα.

• Να μην κόβετε ποτέ πάνω από το ⅓ του μήκους του γρασιδιού. Να κόβετε πρώτα με το ύψος κοπής ρυθμισμένο σε υψηλό. Εξετάστε το αποτέλεσμα και χαμηλώστε το ύψος κοπής σε κατάλληλο επίπεδο. Αν το γρασίδι είναι πολύ μακρύ, οδηγήστε αργά και κόψτε 2 φορές, αν είναι απαραίτητο.

• Να κόβετε κάθε φορά σε διαφορετικές κατευθύνσεις για να αποφεύγετε τις ρίγες στο γκαζόν.

• Διατηρείτε το κάλυμμα κοπής καθαρό. Η συσσώρευση γρασιδιού και ακαθαρσιών στην εσωτερική πλευρά του καλύμματος κοπής μπορεί να μειώσει το αποτέλεσμα κοπής. Ανατρέξτε στην

Για να καθαρίσετε την εσωτερική επιφάνεια του καλύμματος κοπής στη σελίδα 103

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την ασφάλεια. Για όλες τις εργασίες συντήρησης και επισκευής στο προϊόν, είναι απαραίτητη ειδική εκπαίδευση. Μπορούμε να εγγυηθούμε για τη διαθεσιμότητα των επαγγελματικών επισκευών και τη συντήρηση. Αν ο αντιπρόσωπός σας δεν είναι αντιπρόσωπος σέρβις, μιλήστε του για πληροφορίες σχετικά με τον πλησιέστερο αντιπρόσωπο σέρβις. Για λεπτομερέστερες πληροφορίες, ανατρέξτε στη σελίδα www.husqvarna.com. Πρόγραμμα συντήρησης ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι το φίλτρο αέρα είναι στραμμένο προς τα πάνω και όχι προς το έδαφος όταν γέρνετε το προϊόν. Κίνδυνος ζημιάς στον κινητήρα. ΠΡΟΣΟΧΗ: Για τα μοντέλα με ηλεκτρική εκκίνηση, να αφαιρείτε πάντα την μπαταρία πριν πραγματοποιήσετε εργασίες συντήρησης, επισκευής ή καθαρισμού του

Τα διαστήματα συντήρησης υπολογίζονται με βάση την καθημερινή χρήση του προϊόντος. Τα διαστήματα αλλάζουν αν το προϊόν δεν χρησιμοποιείται καθημερινά. Για τις εργασίες συντήρησης που προσδιορίζονται με *, βλ. οδηγίες στην ενότητα Συντήρηση στη σελίδα 102

Καθημερινά Κάθε μήνα Σε κάθε σε-

Εκτέλεση γενικής επιθεώρησης X 102 808 - 010 - 06.11.2024Συντήρηση Καθημερινά Κάθε μήνα Σε κάθε σε-

Έλεγχος της στάθμης λαδιού X Αλλαγή λαδιού (την πρώτη φορά μετά από 5 ώρες χρήσης, έπειτα μετά από κάθε 50 ώρες χρήσης)

Καθαρισμός του προϊόντος X Έλεγχος του εξοπλισμού κοπής X Έλεγχος του καλύμματος κοπής * X Έλεγχος λαβής του φρένου κινητήρα * X Έλεγχος της εξάτμισης (σιγαστήρα) * X Ελέγξτε το μπουζί. Καθαρίστε ή αντικαταστήστε το μπουζί, εάν χρειά-

Έλεγχος του φίλτρου αέρα X Καθαρισμός του φίλτρου αέρα

Αντικαταστήστε το φίλτρο αέρα X Έλεγχος του συστήματος καυσίμου X Καθαρίστε τα πτερύγια φτερωτής (ανεμιστήρα) ψύξης του κυλίνδρου X Ελέγξτε και προσαρμόστε την ντίζα του συμπλέκτη. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

Εκτέλεση γενικής επιθεώρησης

• Βεβαιωθείτε ότι όλα τα παξιμάδια και οι βίδες πάνω στο προϊόν είναι σφιγμένα σωστά. Για να καθαρίσετε εξωτερικά το προϊόν

• Χρησιμοποιήστε μια βούρτσα για να αφαιρέσετε φύλλα, γρασίδι και ακαθαρσίες.

• Βεβαιωθείτε ότι η εισαγωγή αέρα στο επάνω μέρος του κινητήρα δεν είναι φραγμένη.

• Μην χρησιμοποιείτε σύστημα πλύσης με υψηλή πίεση για να καθαρίσετε το προϊόν.

• Αν χρησιμοποιείτε νερό για να καθαρίσετε το προϊόν, μην ρίχνετε νερό απευθείας επάνω στον κινητήρα. Για να καθαρίσετε την εσωτερική επιφάνεια του καλύμματος κοπής

1. Αδειάστε το ντεπόζιτο καυσίμου.

2. Τοποθετήστε το προϊόν στο πλάι με την εξάτμιση

(σιγαστήρα) προς τα κάτω. ΠΡΟΣΟΧΗ: Αν το προϊόν τοποθετηθεί με το φίλτρο αέρα προς τα κάτω, ο κινητήρας μπορεί να υποστεί

3. Ξεπλύνετε την εσωτερική επιφάνεια του καλύμματος

κοπής ρίχνοντας νερό προς τα κάτω με ένα λάστιχο. Για να ελέγξετε τον εξοπλισμό κοπής ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποτρέψετε ακούσια εκκίνηση, αφαιρέστε το καλώδιο ανάφλεξης από το μπουζί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε προστατευτικά γάντια όταν κάνετε συντήρηση του εξοπλισμού κοπής. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να κοπείτε.

1. Ελέγξτε τον εξοπλισμό κοπής για ζημιές ή ρωγμές.

Πρέπει πάντα να αντικαθιστάτε τον εξοπλισμό κοπής, αν έχει υποστεί ζημιά.

Εάν το προϊόν λειτουργεί με βαρύ φορτίο ή σε υψηλές θερμοκρασίες περιβάλλοντος, πρέπει να αντικαθιστάτε το λάδι κινητήρα κάθε 25 ώρες.

Καθαρίζετε συχνότερα σε συνθήκες με σκόνη ή όταν υπάρχουν αερομεταφερόμενα σωματίδια. Αντικαταστήστε το φίλτρο αέρα, εάν είναι πολύ βρώμικο.

808 - 010 - 06.11.2024 1032. Κοιτάξτε τη λεπίδα για να δείτε εάν είναι φθαρμένη ή

Περιεχόμενα Είναι απαραίτητο να ζυγοσταθμιστεί η λεπίδα μετά το ακόνισμα. Να αναθέτετε το ακόνισμα, την αντικατάσταση και τη ζυγοστάθμιση της λεπίδας σε ένα κέντρο σέρβις. Αν χτυπήσετε κάποιο εμπόδιο και σταματήσει το προϊόν, αντικαταστήστε τη φθαρμένη λεπίδα. Το κέντρο σέρβις θα αξιολογήσει αν η λεπίδα μπορεί να ακονιστεί ή πρέπει να αντικατασταθεί. Αντικατάσταση της λεπίδας

1. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο. (Εικ. 35)

2. Αφαιρέστε τη βίδα της λεπίδας και την ελατηριωτή

3. Αφαιρέστε τη λεπίδα.

4. Εξετάστε την υποστήριξη και τη βίδα της λεπίδας για

να δείτε εάν υπάρχουν φθορές.

5. Εξετάστε τον άξονα του κινητήρα για να βεβαιωθείτε

ότι δεν είναι λυγισμένος.

6. Όταν συνδέετε μια καινούργια λεπίδα, στρέψτε τα

άκρα της λεπίδας που σχηματίζουν γωνία προς την κατεύθυνση του καλύμματος κοπής. (Εικ. 36)

7. Βεβαιωθείτε ότι η λεπίδα είναι ευθυγραμμισμένη με

το κέντρο του άξονα του κινητήρα.

8. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο.

Τοποθετήστε τη ροδέλα του ελατηρίου και σφίξτε τη βίδα και τη ροδέλα με ροπή 70 Nm. (Εικ. 37)

9. Περιστρέψτε τη λάμα με το χέρι και βεβαιωθείτε ότι

μπορεί να περιστραφεί χωρίς προβλήματα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε γάντια βαρέος τύπου. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να κοπείτε.

10. Εκκινήστε το προϊόν για να δοκιμάστε τη λεπίδα. Αν

η λεπίδα δεν είναι σωστά συνδεδεμένη, θα υπάρχουν κραδασμοί στο προϊόν ή το αποτέλεσμα κοπής δεν θα είναι ικανοποιητικό. Έλεγχος της στάθμης λαδιού

Το πολύ χαμηλό επίπεδο λαδιού μπορεί να προκαλέσει βλάβη στον κινητήρα. Να κάνετε έλεγχο της στάθμης λαδιού πριν από την εκκίνηση του

1. Τοποθετήστε το προϊόν σε οριζόντιο έδαφος.

2. Αφαιρέστε το καπάκι του ντεπόζιτου λαδιού και τον

συνδεδεμένο δείκτη στάθμης.

3. Καθαρίστε το λάδι από τον δείκτη στάθμης.

4. Πιέστε τον δείκτη στάθμης εντελώς μέσα στο

ντεπόζιτο λαδιού. a) Μην τοποθετήσετε την τάπα του ντεπόζιτου λαδιού LC247, LC247S. b) Τοποθετήστε την τάπα του ντεπόζιτου λαδιού LC253S, LC347V, LC347VE, LC353V, LC353VE.

5. Αφαιρέστε την τάπα ντεπόζιτου λαδιού και τον δείκτη

6. Εξετάστε τη στάθμη λαδιού στον δείκτη στάθμης.

7. Αν η στάθμη του λαδιού είναι χαμηλή, συμπληρώστε

με λάδι κινητήρα και ελέγξτε ξανά τη στάθμη λαδιού. (Εικ. 38) Περιεχόμενα Χρησιμοποιήστε ένα χωνί για να αποφύγετε τη διαρροή.

8. Τοποθετήστε την τάπα του ντεπόζιτου λαδιού, όταν η

στάθμη του λαδιού είναι η σωστή. Αντικατάσταση του λαδιού του κινητήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το λάδι του κινητήρα είναι πολύ καυτό αμέσως μετά το σβήσιμο του κινητήρα. Αφήστε τον κινητήρα να κρυώσει προτού αδειάσετε το λάδι του κινητήρα. Αν πέσει λάδι κινητήρα στο δέρμα σας, καθαρίστε το με σαπούνι και νερό. (Εικ. 39)

1. Λειτουργήστε το προϊόν μέχρι να αδειάσει το

2. Αφαιρέστε το καλώδιο της μίζας από το μπουζί.

3. Αφαιρέστε το καπάκι του ντεπόζιτου λαδιού και τον

συνδεδεμένο δείκτη στάθμης.

4. Τοποθετήστε ένα δοχείο κάτω από το προϊόν για να

συλλέξετε το λάδι του κινητήρα.

5. Γείρετε το προϊόν ή αποστραγγίστε το λάδι κινητήρα

από το ντεπόζιτο λαδιού με μια αντλία λαδιού (αξεσουάρ).

6. Γεμίστε με καινούργιο λάδι κινητήρα που έχει τον

τύπο που προτείνεται στο Τεχνικά στοιχεία στη σελίδα 109

7. Ελέγξτε τη στάθμη λαδιού. Ανατρέξτε στην ενότητα

Έλεγχος της στάθμης λαδιού στη σελίδα 104

8. Τοποθετήστε την τάπα του ντεπόζιτου λαδιού, όταν η

στάθμη του λαδιού είναι η σωστή. Μπαταρία (LC347VE, LC353VE) ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

κατεστραμμένη μπαταρία μειώνει την ασφάλεια του προϊόντος. Να χρησιμοποιείτε πάντα μπαταρίες εγκεκριμένες από τον κατασκευαστή. Η μπαταρία παρέχει ισχύ στην ηλεκτρική εκκίνηση και λειτουργεί ως συσκευή ασφαλείας που αποτρέπει την τυχαία εκκίνηση. Αφαιρέστε την μπαταρία όταν δεν

808 - 010 - 06.11.2024χρησιμοποιείτε το προϊόν και όταν το αφήνετε εκτός του

οπτικού σας πεδίου. Χρήση της μπαταρίας για πρώτη φορά ΠΡΟΣΟΧΗ: Μην αφήνετε την μπαταρία να αδειάσει. Εάν η μπαταρία αδειάσει, μπορεί να υποστεί ζημιά. Πρέπει να φορτίσετε την μπαταρία πριν από την πρώτη λειτουργία.

1. Συνδέστε τον φορτιστή της μπαταρίας στην

μπαταρία, βλ. Φόρτιση της μπαταρίας στη σελίδα

2. Περιμένετε μέχρι να ανάψει τουλάχιστον 1 πράσινη

3. Συνδέστε την μπαταρία στον κινητήρα, βλ.

εκκίνηση (LC347VE, LC353VE) στη σελίδα 101

Φόρτιση της μπαταρίας Αν ανάψουν μόνο 1 ή καμία ενδεικτική λυχνία στην μπαταρία, αυτό σημαίνει ότι χρειάζεται φόρτιση. Η άδεια μπαταρία θα φορτίσει πλήρως σε 2 ώρες. Αν τη φορτίσετε για λιγότερη ώρα, δεν θα πάθει κάποια ζημιά.

1. Συνδέστε τον φορτιστή μπαταρίας στην μπαταρία.

2. Συνδέστε τον φορτιστή μπαταρίας σε μια πρίζα

3. Αφαιρέστε πρώτα τον φορτιστή από την πρίζα και,

στη συνέχεια, αφαιρέστε τον φορτιστή από την

Κατάσταση φόρτισης της μπαταρίας Ένδειξη LED στην μπαταρία

Η λυχνία LED 1 αναβοσβήνει με κόκ- κινο χρώμα. 1%-9% Η λυχνία LED 1 είναι σταθερά αναμ- μένη με κόκκινο χρώμα. 10%-32% Η λυχνία LED 1 είναι πράσινη και η λυχνία LED 2 είναι κόκκινη. 33%-54% Οι λυχνίες LED 1 και 2 είναι πράσινες και η λυχνία LED 3 είναι κόκκινη. 55%-77% Οι λυχνίες LED 1, 2 και 3 είναι πράσι- νες και η λυχνία LED 4 είναι κόκκινη. 78%-100% Ενδεικτική λυχνία στον φορτιστή μπαταρίας

Σταθερό κόκκινο φως Η μπαταρία φορτίζει. Σταθερό πράσινο φως Η μπαταρία είναι πλήρως φορτισμένη. Εκτέλεση ελέγχου μπουζί ΠΡΟΣΟΧΗ: Χρησιμοποιείτε πάντα τον συνιστώμενο τύπο μπουζί. Η χρήση λάθος τύπου μπουζί μπορεί να προκαλέσει ζημιά στο προϊόν.

• Ελέγξτε το μπουζί, αν ο κινητήρας έχει χαμηλή ισχύ, δεν εκκινεί εύκολα ή δεν λειτουργεί σωστά στο

• Για να μειώσετε τον κίνδυνο συσσώρευσης ανεπιθύμητων υλικών στα ηλεκτρόδια του μπουζί, ακολουθήστε τις παρακάτω οδηγίες: a) Βεβαιωθείτε ότι οι στροφές ανά λεπτό ρελαντί έχουν ρυθμιστεί σωστά. b) Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό. c) Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό.

• Αν το μπουζί είναι βρόμικο, καθαρίστε το και βεβαιωθείτε ότι το διάκενο του ηλεκτροδίου είναι σωστό, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 109 . (Εικ. 41)

• Αν χρειάζεται, αντικαταστήστε το μπουζί. Φίλτρο αέρα Αν το φίλτρο αέρα είναι βρώμικο, ο κινητήρας μπορεί να υποστεί ζημιά ή να μην λειτουργεί σωστά. Σε συνθήκες με πολλή σκόνη, πρέπει να εκτελείτε τη συντήρηση του φίλτρου αέρα πιο συχνά. Ανατρέξτε στην ενότητα Πρόγραμμα συντήρησης στη σελίδα 102 για να μάθετε πότε πρέπει να αντικαθιστάτε το φίλτρο αέρα. Περιεχόμενα Πρέπει πάντα να αντικαθιστάτε το φίλτρο αέρα, εάν έχει υποστεί ζημιά. Αφαίρεση και τοποθέτηση του φίλτρου αέρα (LC253S, LC347V, LC347VE, LC353V, LC353VE) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πρέπει να χρησιμοποιείτε προστατευτικά γάντια.

1. Πιέστε τα κλιπ στο κάλυμμα του φίλτρου αέρα.

2. Αφαιρέστε προσεκτικά το κάλυμμα του φίλτρου αέρα

(A) από τον κινητήρα.

3. Αφαιρέστε το φίλτρο αέρα (B). (Εικ. 42)

4. Ελέγξτε το φίλτρο αέρα για ζημιές. Αντικαταστήστε το

φίλτρο αέρα, εάν έχει υποστεί ζημιά.

5. Καθαρίστε και ελέγξτε το φίλτρο αέρα. Ανατρέξτε

στην ενότητα Καθαρισμός του φίλτρου αέρα στη σελίδα 106

6. Για την τοποθέτηση, ακολουθήστε την αντίστροφη

105Καθαρισμός του φίλτρου αέρα Αν το φίλτρο αέρα είναι βρώμικο, ο κινητήρας μπορεί να υποστεί ζημιά ή να μην λειτουργεί σωστά. Σε συνθήκες με πολλή σκόνη, πρέπει να εκτελείτε τη συντήρηση του φίλτρου αέρα πιο συχνά. Ανατρέξτε στην ενότητα Πρόγραμμα συντήρησης στη σελίδα 102 για να μάθετε πότε πρέπει να αντικαθιστάτε το φίλτρο αέρα.

1. Αφαιρέστε το κάλυμμα του φίλτρου αέρα και το

2. Καθαρίστε το φίλτρο κτυπώντας το σε μια

επίπεδη επιφάνεια. Μην χρησιμοποιείτε διαλυτικό με πετρέλαιο, κηροζίνη ή πεπιεσμένο αέρα για τον καθαρισμό του φίλτρου. Περιεχόμενα Τα φίλτρα αέρα που βρίσκονται σε λειτουργία για μεγάλο χρονικό διάστημα δεν μπορούν να καθαριστούν εντελώς. Να αντικαθιστάτε το φίλτρο αέρα σε τακτά διαστήματα. Τα φίλτρα αέρα που έχουν υποστεί ζημιά, θα πρέπει πάντα να αντικαθίσταται.

3. Κατά τη συναρμολόγηση του φίλτρου αέρα,

βεβαιωθείτε ότι έχει σφραγίσει πλήρως στο στήριγμα

Για να ελέγξετε το σύστημα καυσίμου

• Ελέγξτε την τάπα του ντεπόζιτου καυσίμου και την τσιμούχα στεγανότητας της τάπας του ντεπόζιτου καυσίμου για να βεβαιωθείτε ότι δεν υπάρχουν

• Ελέγξτε το σωλήνα καυσίμου για να βεβαιωθείτε ότι δεν υπάρχουν διαρροές. Αν ο σωλήνας καυσίμου έχει υποστεί φθορά, αναθέστε την αντικατάστασή του σε έναν αντιπρόσωπο σέρβις. Αποστράγγιξη του ντεπόζιτου καυσίμου

1. Τοποθετήστε ένα δοχείο κάτω από το ντεπόζιτο

2. Αφαιρέστε την τάπα ντεπόζιτου καυσίμου.

3. Πιέστε τα κλιπ σωλήνα στον εύκαμπτο σωλήνα

καυσίμου προς το καρμπυρατέρ.

4. Αφαιρέστε τον εύκαμπτο σωλήνα καυσίμου από το

5. Τοποθετήστε τον εύκαμπτο σωλήνα καυσίμου στο

δοχείο και αφαιρέστε τα κλιπ των σωλήνων.

6. Γείρετε το προϊόν και αποστραγγίξτε το καύσιμο μέσα

στο δοχείο. Αντικατάσταση του φίλτρου καυσίμου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πρέπει να χρησιμοποιείτε προστατευτικά γάντια.

1. Αποστραγγίστε το ντεπόζιτο καυσίμου.

2. Απομακρύνετε το κλιπ σωλήνα από το ντεπόζιτο

3. Αφαιρέστε τον σωλήνα καυσίμου από το ντεπόζιτο

καυσίμου. Μπορεί να διαρρεύσει μια μικρή ποσότητα καυσίμου. (Εικ. 44)

4. Αφαιρέστε το φίλτρο καυσίμου από το ντεπόζιτο

5. Τοποθετήστε ένα νέο φίλτρο καυσίμου στο ντεπόζιτο

6. Συνδέστε τον σωλήνα καυσίμου στο ρεζερβουάρ

7. Τοποθετήστε το κλιπ σωλήνα στη θέση του στο

ρεζερβουάρ καυσίμου. Ρύθμιση του καλωδίου του συμπλέκτη ((LC 247S, LC 253S)) Αν νιώθετε αργή την κίνηση, είναι απαραίτητο να ρυθμίσετε την ντίζα του συμπλέκτη.

1. Για να αυξήσετε την ταχύτητα κίνησης, στρίψτε τη

βίδα ρύθμισης αριστερόστροφα. Περιεχόμενα Αν η κίνηση μπλοκάρεται όταν δεν τραβάτε την ασφάλεια κίνησης, είναι απαραίτητο να επεκταθεί η ντίζα.

2. Για να επεκτείνετε τη ντίζα και να μειώσετε

την ταχύτητα κίνησης, στρίψτε τη βίδα ρύθμισης δεξιόστροφα. (Εικ. 46) Αν εξακολουθείτε να νιώθετε αργή την κίνηση μετά από τη ρύθμιση, αναθέστε την αντικατάσταση του ιμάντα μετάδοσης κίνησης σε έναν εγκεκριμένο αντιπρόσωπο

Ρύθμιση του καλωδίου του συμπλέκτη για τη ρυθμιζόμενη ταχύτητα (LC347V, LC347VE, LC353V, LC353VE) Αν ο κινητήρας έχει εκκινηθεί και δεν μπορείτε να επιλέξετε την χαμηλότερη ταχύτητα, θα πρέπει να ρυθμίσετε τον ρυθμιστή ταχύτητας.

1. Για να αυξήσετε την ταχύτητα κίνησης, στρίψτε τη

βίδα ρύθμισης αριστερόστροφα. Περιεχόμενα Αν ο μηχανισμός μετάδοσης κίνησης συμπλεχθεί όταν δεν χρησιμοποιείτε το χειριστήριο της ταχύτητας, θα πρέπει να επεκτείνετε

2. Για να επεκτείνετε τη ντίζα και να μειώσετε

την ταχύτητα κίνησης, στρίψτε τη βίδα ρύθμισης δεξιόστροφα. (Εικ. 46) Αν εξακολουθείτε να νιώθετε αργή την κίνηση μετά από τη ρύθμιση, αναθέστε την αντικατάσταση του ιμάντα μετάδοσης κίνησης σε έναν εγκεκριμένο αντιπρόσωπο

808 - 010 - 06.11.2024Αντιμετώπιση προβλημάτων κινητήρα

Πρόβλημα Πιθανή αιτία Λύση Ο κινητήρας δεν εκκινεί. Το καλώδιο ανάφλεξης δεν έχει συνδεθεί

Συνδέστε το καλώδιο ανάφλεξης στο

Το ντεπόζιτο καυσίμου έχει αδειάσει. Γεμίστε το ντεπόζιτο καυσίμου με τον σωστό τύπο καυσίμου. Το καύσιμο είναι παλιό. Αδειάστε το ντεπόζιτο καυσίμου και το καρμπυρατέρ. Ανεφοδιάστε το προϊόν με νέα βενζίνη. Υπάρχουν σκουπιδάκια στο καρμπυρα- τέρ ή στη γραμμή καυσίμου. Καθαρίστε το καρμπυρατέρ ή/και τη γραμμή καυσίμου. Το μπουζί είναι κατεστραμμένο. Ρυθμίστε το διάκενο του ηλεκτροδίου, καθαρίστε ή αντικαταστήστε το μπουζί. Υπάρχει καύσιμο στο μπουζί. Καθαρίστε το μπουζί. Ο κινητήρας δεν σβήνει. Ο μηχανισμός διακοπής λειτουργίας δεν λειτουργεί σωστά. Αφαιρέστε το καλώδιο ανάφλεξης από το μπουζί. Αναθέστε την επισκευή του προϊόντος σε έναν εγκεκριμένο αντιπρό- σωπο σέρβις. Ο κινητήρας δεν λειτουργεί

Το καλώδιο ανάφλεξης δεν έχει συνδεθεί

Συνδέστε το καλώδιο ανάφλεξης στο

Υπάρχουν βρομιές στη γραμμή καυσίμου ή το καύσιμο έχει λήξει. Καθαρίστε τη γραμμή καυσίμου. Γεμίστε το ντεπόζιτο καυσίμου με καινούργιο καύσιμο σωστού τύπου. Υπάρχει εμπόδιο στην τάπα του ντεπόζι- του καυσίμου. Καθαρίστε την τάπα του ντεπόζιτου καυ-

Υπάρχει νερό ή βρομιά στο σύστημα

Αποστραγγίστε το ντεπόζιτο καυσίμου. Γεμίστε το ντεπόζιτο καυσίμου με και- νούργιο καύσιμο σωστού τύπου. Το φίλτρο αέρα είναι βρόμικο. Καθαρίστε το φίλτρο αέρα. Πρέπει να γίνει ρύθμιση του καρμπυρα-

Αναθέστε τη ρύθμιση του καρμπυρατέρ σε έναν αντιπρόσωπο σέρβις. Ο κινητήρας υπερθερμαίνεται. Η στάθμη λαδιού κινητήρα είναι πολύ χα-

Γεμίστε με λάδι κινητήρα. Η παροχή αέρα δεν είναι επαρκής. Καθαρίστε το φίλτρο αέρα και το περί- βλημα του φίλτρου αέρα. Πρέπει να γίνει ρύθμιση του καρμπυρα-

Αναθέστε τη ρύθμιση του καρμπυρατέρ σε έναν αντιπρόσωπο σέρβις. Παρουσιάζεται αφλογιστία στον κινητήρα όταν λειτουργεί με υψηλές στροφές. Το διάκενο του ηλεκτροδίου στο μπουζί είναι πολύ μικρό. Ρυθμίστε το διάκενο αέρα.

808 - 010 - 06.11.2024 107Πρόβλημα Πιθανή αιτία Λύση

Ασυνήθιστοι θόρυβοι από τον κινητήρα κατά τη διάρκεια λει- τουργίας με κανονικό φορτίο. Λάθος τύπος βενζίνης. Αδειάστε το ντεπόζιτο καυσίμου και το καρμπυρατέρ. Ανεφοδιάστε το προϊόν με νέα βενζίνη. Ανατρέξτε στην ενότητα

να ελέγξετε το σύστημα καυσίμου στη σε- λίδα 106 . Εάν το πρόβλημα συνεχίζει να εμφανίζεται, επικοινωνήστε με τον τοπικό αντιπρόσωπο σέρβις. Ο κινητήρας δεν λειτουργεί ομαλά στο ρελαντί. Το μπουζί είναι βρόμικο, κατεστραμμένο ή το διάκενο του ηλεκτροδίου είναι πολύ

Ρυθμίστε το διάκενο ηλεκτροδίου ή αντι- καταστήστε το μπουζί. Πρέπει να γίνει ρύθμιση του καρμπυρα-

Ρυθμίστε το καρμπυρατέρ. Το φίλτρο αέρα είναι βρόμικο. Καθαρίστε το φίλτρο αέρα. Μεταφορά, αποθήκευση και απόρριψη Μεταφορά και αποθήκευση

• Για την αποθήκευση και τη μεταφορά του προϊόντος και του καυσίμου, βεβαιωθείτε ότι δεν υπάρχουν διαρροές ή αναθυμιάσεις. Τυχόν σπινθήρες ή ακάλυπτες φλόγες, για παράδειγμα από ηλεκτρικές συσκευές ή λέβητες, μπορεί να προκαλέσουν

• Να χρησιμοποιείτε πάντα εγκεκριμένα δοχεία για την αποθήκευση και τη μεταφορά των καυσίμων.

• Να αδειάζετε το ντεπόζιτο καυσίμου πριν την αποθήκευση του προϊόντος για μεγάλο χρονικό διάστημα. Να απορρίπτετε το καύσιμο σε μια κατάλληλη τοποθεσία απόρριψης

• Να στερεώνετε με ασφάλεια το προϊόν κατά τη μεταφορά για να αποφύγετε βλάβες και ατυχήματα.

• Να διατηρείτε το προϊόν σε μια κλειδωμένη περιοχή για να αποτρέψετε την πρόσβαση σε παιδιά ή μη εγκεκριμένα άτομα.

• Να διατηρείτε το προϊόν σε μια περιοχή στεγνή και χωρίς πάγο. Μεταφορά και αποθήκευση της μπαταρίας και του φορτιστή

• Μην αφαιρείτε την μπαταρία μέχρι να ακινητοποιηθεί και να κρυώσει το προϊόν. Για να αφαιρέσετε την μπαταρία, πατήστε παρατεταμένα το κουμπί στο επάνω μέρος της μπαταρίας και αφαιρέστε την από την υποδοχή της.

• Εάν η διάρκεια αποθήκευσης είναι μεγαλύτερη από 30 ημέρες, φορτίστε την μπαταρία μέχρι να ανάψει με περισσότερες από 3 πράσινες λυχνίες.

• Φορτίστε την μπαταρία μία φορά κάθε 3 μήνες, για να μην προκληθεί ζημιά στην μπαταρία.

• Η μπαταρία και ο φορτιστής πρέπει να φυλάσσονται σε θερμοκρασία μεταξύ 5 °C και 40 °C. Οι υψηλότερες θερμοκρασίες ή οι πηγές υψηλής θερμοκρασίας, όπως η φωτιά, μπορεί να προκαλέσουν ζημιά στην μπαταρία.

• Μην αποσυναρμολογείτε την μπαταρία.

• Μην τοποθετείτε την μπαταρία εντελώς μέσα στο νερό. Τοποθετήστε την μπαταρία σε ξηρό και δροσερό περιβάλλον με καλό αερισμό.

• Εάν η μπαταρία μυρίζει, είναι ζεστή ή εάν η θερμότητα προκαλεί παραμόρφωση της μπαταρίας κατά τη λειτουργία, την αποθήκευση ή τη φόρτιση, αφαιρέστε την μπαταρία και μην τη χρησιμοποιήσετε.

• Βεβαιωθείτε ότι η μπαταρία ή ο φορτιστής μπαταρίας είναι στερεωμένοι κατά τη μεταφορά για την αποφυγή

• Βεβαιωθείτε ότι ο φορτιστής της μπαταρίας δεν θερμαίνεται υπερβολικά.

• Πρέπει να συμμορφώνεστε με τις τοπικές απαιτήσεις ανακύκλωσης και τους ισχύοντες κανονισμούς.

• Πετάξτε όλα τα χημικά, όπως το λάδι κινητήρα ή το καύσιμο, σε ένα κέντρο σέρβις ή σε μια κατάλληλη τοποθεσία απόρριψης.

• Όταν το προϊόν δεν είναι πλέον σε χρήση, στείλτε το σε έναν αντιπρόσωπο Husqvarna ή απορρίψτε το σε μια τοποθεσία ανακύκλωσης.

• Στείλτε την μπαταρία σε έναν αντιπρόσωπο σέρβις της ή απορρίψτε τη σε κατάλληλη τοποθεσία συγκέντρωσης χρησιμοποιημένων μπαταριών.

808 - 010 - 06.11.2024Τεχνικά στοιχεία

Μάρκα Husqvarna Husqvarna Husqvarna Μοντέλο HS 139A HS 139A HS 166A Τύπος κινητήρα Μονοκύλινδρος, 4- χρονος, με εξαναγκα-

ψύξη αέρα, OHV Μονοκύλινδρος, 4- χρονος, με εξαναγκα-

ψύξη αέρα, OHV Μονοκύλινδρος, 4- χρονος, με εξαναγκα-

ψύξη αέρα, OHV Κυβισμός, cm

Στροφές ανά λεπτό του κινητήρα - Ονομαστι- κές, σ.α.λ. 2900/λεπτό 2900/λεπτό 2900/λεπτό Ονομαστική απόδοση ισχύος κινητήρα, kW

2,2 2,2 2,75 Σύστημα ανάφλεξης Μπουζί Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Διάκενο ηλεκτροδίου, mm 0,7-0,8 0,7-0,8 0,7-0,8 Σύστημα καυσίμου και λίπανσης Τύπος λίπανσης κινητήρα Παφλασμός Παφλασμός Παφλασμός Χωρητικότητα ντεπόζιτου καυσίμου, l 0,9 0,9 1 Χωρητικότητα ντεπόζιτου λαδιού, l 0,5 0,5 0,5 Λάδι κινητήρα

Με κενά ντεπόζιτα, kg 27,5 29,5 31,5 Εκπομπές θορύβου

Η ονομαστική ισχύς του εν λόγω κινητήρα είναι η μέση ωφέλιμη ισχύς (σε συγκεκριμένες στροφές κινητήρα) ενός τυπικού κινητήρα παραγωγής για το μοντέλο του κινητήρα μετρημένης βάσει του προτύπου SAE J1349/ ISO1585. Οι κινητήρες μαζικής παραγωγής μπορεί να διαφέρουν από την τιμή αυτή. Η πραγματική ωφέλιμη απόδοση ισχύος του κινητήρα που τοποθετείται στο τελικό προϊόν εξαρτάται από την ταχύτητα λειτουργίας, τις συνθήκες του περιβάλλοντος και άλλες τιμές.

Χρησιμοποιείτε λάδι κινητήρα ποιότητας API SJ ή υψηλότερης. Εάν το λάδι SAE-30 χρησιμοποιείται σε θερμοκρασία χαμηλότερη από +5 °C, υπάρχει κίνδυνος να μην λιπανθεί επαρκώς ο κινητήρας. Αυτό μπορεί να προκαλέσει ζημιά στον κινητήρα. Ανατρέξτε στην ενότητα Αντικατάσταση του λαδιού του κινητήρα στη σελίδα

για το σωστό λάδι σε χαμηλές θερμοκρασίες. Ανατρέξτε στο διάγραμμα ιξώδους στο εγχειρίδιο του κινητή- ρα (αν περιλαμβάνεται) και επιλέξτε το καλύτερο ιξώδες με βάση την αναμενόμενη εξωτερική θερμοκρασία.

Οι εκπομπές θορύβου στο περιβάλλον μετρούνται ως ηχητική ισχύς (L

) σε συμμόρφωση με την Οδηγία 2000/14/EΚ.

808 - 010 - 06.11.2024 109LC247 LC247S LC253S

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή σε dB (A)

Στάθμη ηχητικής ισχύος, εγγυημένη L

Στάθμη ηχητικής πίεσης στο αυτί του χειρι- στή, σε dB (A)

Επάνω λαβή δονήσεων, m/s

2,7 2,7 3,9 Εξοπλισμός κοπής Ύψος κοπής, mm 20–75 20–75 20–75 Πλάτος κοπής, mm 470 470 530 Σύστημα κοπής Καλάθι / BioClip

Εξαγωγή πίσω Καλάθι / BioClip

Εξαγωγή πίσω Καλάθι / BioClip

Εξαγωγή πίσω Λεπίδα - βασικός εξοπλισμός Καλάθι 5882755-10 Καλάθι 5882755-10 Καλάθι 5797972-10 Λεπίδα - Αξεσουάρ Χορτολίπασμα 5882757-10 Χορτολίπασμα 5882757-10 Χορτολίπασμα 5889039-10 Χωρητικότητα συλλέκτη χόρτου, λίτρα 55 55 60 Σύστημα μετάδοσης κίνησης Ταχύτητα αυτόματης πορείας, km/h – 4 4 Σύστημα εκκίνησης Ηλεκτρική μίζα Όχι Όχι Όχι Μπαταρία - - - LC347V LC347VE LC353V LC353VE

Μάρκα Husqvarna Husqvarna Husqvarna Husqvarna Μοντέλο HS 166A HS 166AE HS 166A HS 166AE Τύπος κινητήρα Μονοκύλινδρος, 4-χρονος, με εξα-

ψύξη αέρα, OHV Μονοκύλινδρος, 4-χρονος, με εξα-

ψύξη αέρα, OHV Μονοκύλινδρος, 4-χρονος, με εξα-

ψύξη αέρα, OHV Μονοκύλινδρος, 4-χρονος, με εξα-

ψύξη αέρα, OHV Κυβισμός, cm

Τα καταγεγραμμένα στοιχεία για τη στάθμη πίεσης θορύβου έχουν τυπική στατιστική διασπορά (τυπική από- κλιση) 1,2 dB(A).

Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδασμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 0,2 m/s

110 808 - 010 - 06.11.2024LC347V LC347VE LC353V LC353VE Στροφές ανά λεπτό του κινητήρα - Ονομαστικές, σ.α.λ. 2900/λεπτό 2900/λεπτό 2900/λεπτό 2900/λεπτό Ονομαστική απόδοση ισχύος κινητή- ρα, kW

2,75 2,75 2,75 2,75 Σύστημα ανάφλεξης Μπουζί Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Διάκενο ηλεκτροδίου, mm 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 Σύστημα καυσίμου και λίπανσης Τύπος λίπανσης κινητήρα Παφλασμός Παφλασμός Παφλασμός Παφλασμός Χωρητικότητα ντεπόζιτου καυσίμου, l 1,0 0,9 1,0 0,9 Χωρητικότητα ντεπόζιτου λαδιού, l 0,5 0,5 0,5 0,5 Λάδι κινητήρα

Με κενά ντεπόζιτα, kg 30,5 31,5 32,0 33,0 Εκπομπές θορύβου

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή σε dB (A)

Στάθμη ηχητικής ισχύος, εγγυημένη

Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, σε dB (A)

Η ονομαστική ισχύς του εν λόγω κινητήρα είναι η μέση ωφέλιμη ισχύς (σε συγκεκριμένες στροφές κινητήρα) ενός τυπικού κινητήρα παραγωγής για το μοντέλο του κινητήρα μετρημένης βάσει του προτύπου SAE J1349/ ISO1585. Οι κινητήρες μαζικής παραγωγής μπορεί να διαφέρουν από την τιμή αυτή. Η πραγματική ωφέλιμη απόδοση ισχύος του κινητήρα που τοποθετείται στο τελικό προϊόν εξαρτάται από την ταχύτητα λειτουργίας, τις συνθήκες του περιβάλλοντος και άλλες τιμές.

Χρησιμοποιήστε λάδι κινητήρα ποιότητας SF, SG, SH, SJ ή υψηλότερης. Εάν το λάδι SAE-30 χρησιμοποιείται σε θερμοκρασία χαμηλότερη από +5 °C, υπάρχει κίνδυνος να μην λιπανθεί επαρκώς ο κινητήρας. Αυτό μπορεί να προκαλέσει ζημιά στον κινητήρα. Ανατρέξτε στην ενότητα Αντικατάσταση του λαδιού του κινητήρα στη σελίδα 104 για το σωστό λάδι σε χαμηλές θερμοκρασίες. Ανατρέξτε στο διάγραμμα ιξώδους στο εγχειρίδιο του κατασκευαστή κινητήρα (αν περιλαμβάνεται) και επιλέξτε το καλύτερο ιξώδες με βάση την αναμενόμενη εξωτερική θερμοκρασία.

Οι εκπομπές θορύβου στο περιβάλλον μετρούνται ως ηχητική ισχύς (L

) σε συμμόρφωση με την Οδηγία 2000/14/EΚ.

Τα καταγεγραμμένα στοιχεία για τη στάθμη πίεσης θορύβου έχουν τυπική στατιστική διασπορά (τυπική από- κλιση) 1,2 dB(A).

Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδασμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 0,2 m/s

Επάνω λαβή δονήσεων, m/s

3,5 3,5 3,9 3,9 Εξοπλισμός κοπής Ύψος κοπής, mm 20–75 20–75 20–75 20–75 Πλάτος κοπής, mm 470 470 530 530 Σύστημα κοπής Καλάθι / BioClip

/ Εξαγωγή πίσω Καλάθι / BioClip

/ Εξαγωγή πίσω Καλάθι / BioClip

/ Εξαγωγή πίσω Καλάθι / BioClip

/ Εξαγωγή πίσω Λεπίδα - βασικός εξοπλισμός Καλάθι 5882755-10

5797972-10 Λεπίδα - Αξεσουάρ Χορτολίπασμα 5882757-10 Χορτολίπασμα 5882757-10 Χορτολίπασμα 5889039-10 Χορτολίπασμα 5889039-10 Χωρητικότητα συλλέκτη χόρτου, λί-

Σύστημα μετάδοσης κίνησης Ταχύτητα αυτόματης πορείας, km/h 2,8–5,0 2,8–5,0 2,8–5,0 2,8–5,0 Σύστημα εκκίνησης Ηλεκτρική μίζα Όχι Ναι Όχι Ναι Μπαταρία - Ιόντων λιθίου 10,8 V, 21,6 Wh - Ιόντων λιθίου 10,8 V, 21,6 Wh 112 808 - 010 - 06.11.2024Δήλωση Συμμόρφωσης Δήλωση συμμόρφωσης ΕΕ Εμείς, η Husqvarna AB, SE‐561 82 Huskvarna, Σουηδία, τηλ.: +46-36-146500, δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν: Περιγραφή Ωθούμενο χλοοκοπτικό Μάρκα Husqvarna Τύπος / Μοντέλο LC247, LC247S, LC253S, LC347V, LC347VE, LC353V, LC353VE Αναγνώριση Αριθμοί σειράς με ημερομηνία από το 2022 και έπειτα συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και τους κανονισμούς της ΕΕ: Κανονισμός Περιγραφή 2006/42/ΕΚ "σχετικά με τα μηχανήματα" 2014/30/ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2000/14/ΕΚ "σχετικά με τις εκπομπές θορύβου στο περιβάλλον" 2011/65/ΕΕ "σχετικά με τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε είδη ηλεκτρικού και ηλεκτρονικού εξοπλισμού" και ότι εφαρμόζονται τα παρακάτω πρότυπα ή/και τεχνικές προδιαγραφές: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO

12100:2010, EN ISO 14982:2009, EN IEC 63000:2018

Κοινοποιημένος φορέας: Ο 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden έχει πιστοποιήσει τη συμμόρφωση με την οδηγία 2000/14/ΕΚ του Συμβουλίου, διαδικασία αξιολόγησης συμμόρφωσης: Παράρτημα VI. Για πληροφορίες σχετικά με τις εκπομπές θορύβου, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 109

Huskvarna, 2022-10-03 Claes Losdal, Υπεύθυνος ανάπτυξης/Προϊόντα κήπου Husqvarna AB Υπεύθυνος για την τεχνική τεκμηρίωση
