LIETOŠANAS INSTRUKCIJA LC 253S HUSQVARNA

• Huskvarna, 2022-10-03 Claes Losdal, plėtros vadovas / sodo gaminiai, „Husqvarna AB“ Atsakingas už techninę dokumentaciją 270 808 - 010 - 06.11.2024Saturs Ievads p. 271

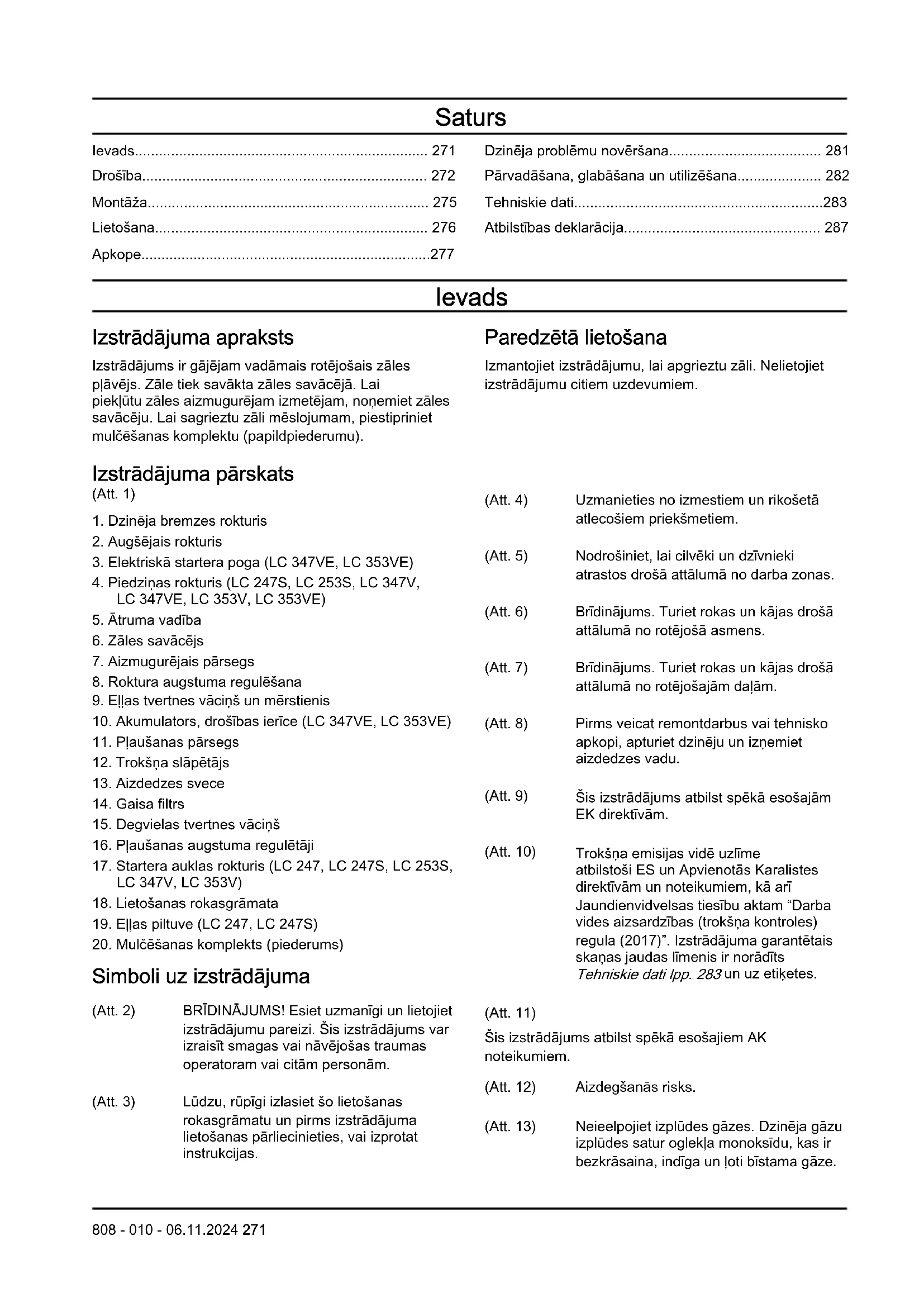

• Drošība p. 272
• Montāža p. 275
• Lietošana p. 276
• Apkope p. 277
• Dzinēja problēmu novēršana p. 281
• Pārvadāšana, glabāšana un utilizēšana p. 282
• Tehniskie dati p. 283
• Atbilstības deklarācija Ievads Izstrādājuma apraksts Izstrādājums ir gājējam vadāmais rotējošais zāles pļāvējs. Zāle tiek savākta zāles savācējā. Lai piekļūtu zāles aizmugurējam izmetējam, noņemiet zāles savācēju. Lai sagrieztu zāli mēslojumam, piestipriniet mulčēšanas komplektu (papildpiederumu). Paredzētā lietošana Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem. Izstrādājuma pārskats (Att. 1) p. 287

1. Dzinēja bremzes rokturis

2. Augšējais rokturis

7. Aizmugurējais pārsegs

8. Roktura augstuma regulēšana

9. Eļļas tvertnes vāciņš un mērstienis

10. Akumulators, drošības ierīce(LC347VE, LC353VE)

11. Pļaušanas pārsegs

12. Trokšņa slāpētājs

15. Degvielas tvertnes vāciņš

16. Pļaušanas augstuma regulētāji

18. Lietošanas rokasgrāmata

Simboli uz izstrādājuma (Att. 2) BRĪDINĀJUMS! Esiet uzmanīgi un lietojiet izstrādājumu pareizi. Šis izstrādājums var izraisīt smagas vai nāvējošas traumas operatoram vai citām personām. (Att. 3) Lūdzu, rūpīgi izlasiet šo lietošanas rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas. (Att. 4) Uzmanieties no izmestiem un rikošetā atlecošiem priekšmetiem. (Att. 5) Nodrošiniet, lai cilvēki un dzīvnieki atrastos drošā attālumā no darba zonas. (Att. 6) Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošā asmens. (Att. 7) Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošajām daļām. (Att. 8) Pirms veicat remontdarbus vai tehnisko apkopi, apturiet dzinēju un izņemiet aizdedzes vadu. (Att. 9) Šis izstrādājums atbilst spēkā esošajām EKdirektīvām. (Att. 10) Trokšņa emisijas vidē uzlīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības(trokšņa kontroles) regula(2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 283 un uz etiķetes. (Att. 11) Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem. (Att. 12) Aizdegšanās risks. (Att. 13) Neieelpojiet izplūdes gāzes. Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ļoti bīstama gāze.

808 - 010 - 06.11.2024 271Nedarbiniet dzinēju iekštelpās vai slēgtās

telpās. (Att. 14) Karsta virsma. (Att. 16) Pirms iedarbināt izstrādājumu, iepildiet dzinējā eļļu. (Att. 17) Iedarbināšanas darbības mo- delim LC247, LC247S, LC253S, LC347V, LC353V: Bīdiet dzinēja bremžu rokturi uz leju un velciet startera au- klas rokturi. (Att. 18) Iedarbināšanas darbības mo- delim LC347VE, LC353VE: Bīdiet dzinēja bremžu rokturi uz leju un nospiediet iedarbi- nāšanas pogu. (Att. 15) Skenējams kods. Piezīme: Pārējie uz izstrādājuma norādītie simboli/uzlīmes attiecas uz citu tirdzniecības nozaru sertifikācijas prasībām. EuroV emisija BRĪDINĀJUMS: Motora atvēršana anulē šī ķēdes zāģa ES tipa apstiprinājumu. Produkta bojājumi Mēs neatbildam par mūsu produkta bojājumiem, ja:

• ir veikts nepareizs produkta remonts;

• produkta remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• produkta remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Vispārīgi drošības norādījumi BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.

• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Zināmos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.

• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.

• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.

• Neļaujiet nevienai personai izmantot izstrādājumu, ja neesat pārliecinājies, ka šī persona ir izlasījusi un izprot lietotāja rokasgrāmatas saturu.

• Neļaujiet bērniem lietot šo izstrādājumu.

• Bērni nedrīkst atrasties darba zonā. Tuvumā vienmēr jābūt pieaugušajam.

• Neļaujiet lietot izstrādājumu personai, kas nav iepazinusies ar lietošanas norādījumiem.

• Ja produktu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.

• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.

• Nelietojiet izstrādājumu, kas ir bojāts vai nedarbojas pareizi.

808 - 010 - 06.11.2024• Neveiciet izmaiņas šajā izstrādājumā un

neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas.

• Nemainiet noregulēto dzinēja apgriezienu skaitu Darba zonas drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Pirms izmantojat izstrādājumu, noņemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmeņus.

• Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.

• Nekad neizmantojiet izstrādājumu sliktos laikapstākļos, piemēram, miglā, lietū, stiprā vējā, lielā aukstumā un pastāvot zibeņošanas riskam. Izstrādājuma izmantošana sliktos laikapstākļos vai mitrā vai slapjā vietā ir nogurdinoša. Slikti laikapstākļi var izraisīt bīstamus apstākļus, piemēram, slidenas virsmas.

• Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas varētu kavēt izstrādājuma drošu darbību.

• Uzmanīgi skatieties, vai nav šķēršļu, piemēram, sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi šķēršļi.

• Pļaušana uz nogāzēm var būt bīstama. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°.

• Uz nogāzēm izstrādājumu izmantojiet garenvirzienā. Nepļaujiet uz augšu un uz leju.

• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz skaidru skatu. Darba drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet šo izstrādājumu tikai zālienu pļaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.

• Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 273

• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.

• Nekad neiedarbiniet dzinēju slēgtās telpās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt ugunsgrēku.

• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var kļūt vaļīgs un izraisīt traumas personai.

• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ļoti lielu risku, ka asmens kļūst vaļīgs.

• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Atvienojiet aizdedzes vadu no aizdedzes sveces. Pārbaudiet, vai izstrādājumā nav bojājumu. Novērsiet bojājumus vai ļaujiet pilnvarotā servisa pārstāvim veikt remontu.

• Nekad nepiestipriniet dzinēja bremžu rokturi pastāvīgi rokturim, kad dzinējs ir iedarbināts.

• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.

• Darbinot izstrādājumu, vienmēr stāviet aiz tā.

• Darbinot izstrādājumu, raugiet, lai visi četri riteņi atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošajiem asmeņiem.

• Nekad nenolieciet izstrādājumu dzinēja darbības laikā.

• Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri.

• Nekad neceliet izstrādājumu uz augšu dzinēja darbības laikā. Ja jums jāpaceļ izstrādājums, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.

• Neejiet atmuguriski izstrādājuma lietošanas laikā.

• Izslēdziet dzinēju, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiņiem.

• Nekad neskrieniet ar izstrādājumu dzinēja darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.

• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekad nemēģiniet veikt regulēšanas darbus dzinēja darbības laikā.

• Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas ierīce nerotē. Norādījumi par drošu darbu Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Ja trokšņa līmenis ir augstāks par 85dB, izmantojiet dzirdes aizsarglīdzekļus.

808 - 010 - 06.11.2024

273• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām.

• Velciet izturīgas garās bikses.

• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu. Zāles pļāvēja drošības ierīces BRĪDINĀJUMS: Pirms zāles pļāvēja lietošanas izlasiet zemāk minētos brīdinājumus.

• Nelietojiet zāles pļāvēju ar drošības ierīcēm, kas ir bojātas vai nedarbojas pareizi.

• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas vai nedarbojas pareizi, sazinieties ar Husqvarna apkopes dienesta pārstāvi.

• Nepārveidojiet drošības ierīces. Griezēja pārsega pārbaude Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

• Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu. Akumulators (LC347VE, LC353VE) BRĪDINĀJUMS: Bojāts akumulators samazina produkta drošumu. Izmantojiet tikai tādu akumulatoru, ko ir apstiprinājis ražotājs. Akumulators nodrošina strāvu elektriskajai iedarbināšanai un ir drošības ierīce, kas novērš nejaušu iedarbināšanu. Izņemiet akumulatoru, kad nelietojat produktu un kad atstājat to bez uzraudzības. Dzinēja bremžu roktura pārbaude Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

• Iedarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas trīs sekundēs, lieciet pilnvarotā Husqvarna servisa pārstāvim noregulēt dzinēja bremzes. (Att. 19) Trokšņa slāpētājs Slāpētājs maksimāli mazina troksni un novirza dzinēja izplūdes gāzes prom no operatora. Nelietojiet produktu, ja nav trokšņa slāpētāja vai tas ir bojāts. Bojāts trokšņa slāpētājs palielina trokšņa līmeni un aizdegšanās risku. BRĪDINĀJUMS: Lietošanas laikā, tūlīt pēc tās un tad, kad dzinējs darbojas tukšgaitā, trokšņa slāpētājs būtiski sakarst. Lai nepieļautu aizdegšanos, esiet piesardzīgi uzliesmojošu materiālu un/vai gāzu tuvumā. Trokšņa slāpētāja pārbaude

• Regulāri pārbaudiet slāpētāju, lai pārliecinātos, ka tas ir pareizi piestiprināts un nav bojāts. Drošības norādījumi, rīkojoties ar degvielu BRĪDINĀJUMS: Pirms zāles pļāvēja lietošanas izlasiet zemāk minētos brīdinājumus.

• Nelietojiet zāles pļāvēju, ja uz tā ir degviela vai dzinēja eļļa. Notīriet degvielu/eļļu un ļaujiet zāles pļāvējam nožūt.

• Ja degviela nokļuvusi uz apģērba, nekavējoties pārģērbieties.

• Neļaujiet degvielai nokļūt uz ķermeņa, jo var rasties trauma. Ja degviela izlijusi uz ķermeņa, izmantojiet ziepes un ūdeni, lai to nomazgātu.

• Nelietojiet zāles pļāvēju, ja no dzinēja ir noplūde. Regulāri pārbaudiet, vai no dzinēja nav noplūde.

• Rīkojoties ar degvielu, esiet uzmanīgi. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami un var radīt traumas vai nāvējošu traumu.

• Neieelpojiet degvielas tvaikus, jo tie var kaitēt veselībai. Pārliecinieties, ka gaisa plūsma ir pietiekama.

• Nesmēķējiet degvielas vai dzinēja tuvumā.

• Nenovietojiet siltus priekšmetus degvielas vai dzinēja tuvumā.

• Nepapildiniet degvielu dzinēja darbības laikā.

• Pirms degvielas uzpildes pārliecinieties, ka dzinējs ir atdzisis.

• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu un uzmanīgi izlaidiet spiedienu.

• Neuzpildiet dzinēja degvielu telpās. Nepietiekama gaisa plūsma var radīt traumas vai nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu(tvana gāzi).

• Pilnībā aizskrūvējiet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav aizskrūvēts, pastāv aizdegšanās risks.

• Pirms iedarbināšanas pārvietojiet zāles pļāvēju vismaz 3m/10pēdas no vietas, kur uzpildījāt tvertni.

• Pilnībā neuzpildiet degvielas tvertni. Siltuma ietekmē degviela izplešas. Atstājiet degvielas tvertnes augšdaļu tukšu.

• Ja zāles pļāvēja degvielas tvertnē ir degviela, nekādā gadījumā neuzglabājiet to ēkā, kurā ir aizdegšanās avoti, piemēram, karstā ūdens avoti un telpu sildītāji, drēbju žāvētāji u.c. Pirms zāles pļāvēja novietošanas uzglabāšanai telpās ļaujiet atdzist dzinējam.

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ļoti bīstama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.

• Pirms veicat izstrādājuma apkopi, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces. Modelim LC347VE, LC353VE izņemiet arī akumulatoru.

• Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

• Piederumi un pārveidojumi izstrādājumā, kurus ražotājs nav apstiprinājis, var izraisīt nopietnas traumas vai nāvi. Nepārveidojiet izstrādājumu. Izmantojiet tikai tādus piederumus, ko ir apstiprinājis ražotājs.

• Ja apkope netiek veikta pareizi un regulāri, traumu gūšanas risks un bojājumu izstrādājumam risks palielinās.

• Veiciet tikai to apkopi, kas norādīta īpašnieka rokasgrāmatā. Visi pārējie apkopes darbi jāveic pilnvarotā Husqvarna servisa pārstāvim.

• Ļaujiet pilnvarotā Husqvarna servisa pārstāvim regulāri veikt izstrādājuma apkopi.

• Nomainiet bojātās, nodilušās un salūzušās detaļas. Montāža Ievads BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet sadaļu par drošību. Modelim LC347VE, LC353VE izņemiet arī akumulatoru. Roktura regulēšana

1. Atlaidiet apakšējos fiksatorus.

2. Pārvietojiet fiksatorus uz rievu apakšējo galu

izstrādājuma kreisajā un labajā pusē. (Att. 20)

3. Iestatiet roktura augstumu vienā no diviem

pieejamiem stāvokļiem.

4. Pārvietojiet fiksatorus uz augšu roktura virzienā, līdz

tie apstājas un atskan klikšķis. (Att. 21)

5. Pilnībā pievelciet fiksatorus.

Produkta novietošana transportēšanas pozīcijā

1. Atlaidiet apakšējos fiksatorus.

2. Pārvietojiet fiksatorus uz rievu apakšējo galu

izstrādājuma kreisajā un labajā pusē. (Att. 20)

3. Nolokiet rokturi uz priekšu. (Att. 22)

Izstrādājuma novietošana darbības pozīcijā

1. Uzlokiet rokturi uz augšu. (Att. 23)

2. Pārvietojiet fiksatorus uz augšu roktura virzienā, līdz

tie apstājas un atskan klikšķis. (Att. 21)

3. Pilnībā pievelciet fiksatorus.

Zāles uztvērēja montāža

1. Piestipriniet zāles uztvērēja rāmi zāles maisam tā,

lai maisa stingrā daļa būtu apakšā. Nodrošiniet, lai rāmja rokturis ir zāles maisa augšdaļā. (Att. 24)

2. Iestipriniet zāles uztvērēja rāmja apakšdaļu zāles

uztvērēja apakšdaļas rievā.

3. Piestipriniet zāles maisu zāles uztvērēja rāmim ar

4. Paceliet aizmugurējo pārsegu.

5. Piestipriniet zāles uztvērēju šasijas augšmalai.

6. Ievietojiet zāles savācēja apakšējo daļu zāles

izmešanas atverē. (Att. 26) Mulčēšanas aizbāžņa (piederums) montāža

1. Paceliet aizmugurējo pārsegu un noņemiet zāles

2. Ievietojiet mulčēšanas ieliktni zāles izmešanas

tiek nodrošināts mulčēšanas komplektā. Skatiet Tehniskie dati lpp. 283

Zāles griešana bez pievienota zāles savācēja vai mulčēšanas aizbāžņa

• Paceliet aizmugurējo pārsegu un noņemiet zāles savācēju.

• Ja ir pievienots mulčēšanas aizbāznis un mulčēšanas asmens, noņemiet tos.

• Pirms produkta lietošanas aizveriet aizmugurējo vāku. Kad lietojat produktu, nogrieztā zāles tiek izvadīta zem aizmugurējā pārsega.

808 - 010 - 06.11.2024

275Lietošana Ievads BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. Husqvarna Connect Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.

• Informācija par izstrādājuma daļām un apkopi un palīdzība ar to. Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet lietotni Husqvarna Connect savā

2. Reģistrējieties Husqvarna Connect lietotnē.

3. Izpildiet Husqvarna Connect lietotnē sniegtos

norādījumus, lai pievienotu un reģistrētu izstrādājumu. Piezīme: Lietotne Husqvarna Connect nav pieejama lejupielādei visos reģionos. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju. Pirms izstrādājuma lietošanas

1. Uzmanīgi izlasiet lietotāja rokasgrāmatu un

pārliecinieties, vai izprotat instrukcijas.

2. Pārbaudiet griešanas aprīkojumu, lai pārliecinātos,

vai tas ir pareizi piestiprināts un noregulēts. Skatiet: Griešanas aprīkojuma pārbaudīšana lpp. 278

3. Pārbaudiet eļļas līmeni un nepieciešamības

gadījumā pielejiet motoreļļu. Skatiet: Eļļas līmeņa pārbaude lpp. 279

Degvielas uzpildīšana lpp. 276

Degvielas uzpildīšana Ja iespējams, izmantojiet zemu emisiju/alkilātu degvielu. Ja zemu emisiju/alkilātu benzīns nav pieejams, izmantojiet kvalitatīvu bezsvina benzīnu vai svinu saturošu benzīnu, kura oktānskaitlis ir vismaz90. IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks par 90RON (87AKI). Pretējā gadījumā produktu var sabojāt.

1. Lēni atveriet degvielas tvertnes vāciņu, lai

samazinātu spiedienu.

2. Lēni uzpildiet ar degvielas kannu. Ja esat izšļakstījis

degvielu, notīriet to ar drāniņu un ļaujiet atlikušajai degvielai nožūt.

3. Satīriet ap degvielas tvertnes vāciņu.

4. Pilnībā aizskrūvējiet degvielas tvertnes vāciņu. Ja

degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.

5. Pirms iedarbināšanas pārvietojiet izstrādājumu

vismaz 3m (10pēdu) attālumā no vietas, kur veicāt uzpildi. Griešanas augstuma regulēšana Griešanas augstumu var noregulēt 6līmeņos.

1. Lai samazinātu griešanas augstumu, pārvietojiet

griešanas augstuma sviru uz aizmuguri.

2. Lai palielinātu griešanas augstumu, pārvietojiet

griešanas augstuma sviru uz priekšu. (Att. 28) IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi. Izstrādājuma iedarbināšana

• Pārliecinieties, vai aizdedzes vads ir pievienots aizdedzes svecei. Manuāla iedarbināšana (LC247, LC247S, LC253S, LC347V, LC353V)

1. Stāviet aiz izstrādājuma.

2. Turiet dzinēja bremžu rokturi pretī stūrei. (Att. 29)

3. Turiet startera auklas rokturi ar labo roku.

4. Lēni velciet startera auklu, līdz sajūtat pretestību.

5. Lai iedarbinātu dzinēju, spēcīgi to pavelciet.

BRĪDINĀJUMS: Netiniet startera auklu ap roku. Elektriskā iedarbināšana (LC347VE, LC353VE)

1. Pārliecinieties, vai akumulators ir uzlādēts. Skatiet:

Akumulatora izmantošana pirmo reizi lpp. 279

klikšķim, akumulators automātiski nofiksējas. (Att. 30)

3. Stāviet aiz izstrādājuma un turiet dzinēja bremžu

elektropiedziņas iedarbināšanas pogu. Dzinējs iedarbojas.

minūti un mēģiniet vēlreiz iedarbināt izstrādājumu. Piedziņas izmantošana riteņiem

• Modeļiem ar piedziņas rokturi velciet piedziņas rokturi augšējā roktura virzienā. (Att. 32)

• Modeļiem ar apgriezienu skaita regulēšanu pabīdiet apgriezienu skaita regulēšanas sviru uz priekšu, lai palielinātu apgriezienus, un atpakaļ, lai samazinātu apgriezienus. (Att. 33)

• Pirms velkat izstrādājumu uz aizmuguri, atvienojiet piedziņu un pastumiet izstrādājumu uz priekšu par aptuveni 10 cm.

• Atlaidiet piedziņas rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu šķērslim. Izstrādājuma apturēšana

• Lai apturētu dzinēju, atlaidiet dzinēja bremžu rokturi. Akumulatora izņemšana (LC 347VE & LC 353VE) Lai novērstu nejaušu dzinēja iedarbināšanu, izņemiet akumulatoru, kad izstrādājums netiek izmantots.

• Nospiediet bloķēšanas pogu (A) un izvelciet akumulatoru, velkot taisni. (Att. 34) Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, pļaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma kļūst dzeltena. Ass asmens arī patērē mazāk enerģijas nekā truls asmens.

• Nepļaujiet vairāk par ⅓ no zāles garuma. Vispirms pļaujiet ar lielu pļaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet pļaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ļoti gara, pļaujiet lēni un, ja nepieciešams, dariet to divreiz.

• Katru reizi pļaujiet dažādos virzienus, lai zālienā neatstātu svītras.

• Uzturiet pļaušanas pārsegu tīru. Zāles un netīrumu uzkrāšanās pļaušanas pārsega iekšpusē var pasliktināt pļaušanas rezultātu. Skatiet: Griešanas pārsega iekšējās virsmas tīrīšana lpp. 278

Apkope Ievads BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodaļu par drošību un pārliecinieties, vai izprotat to. Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi. Papildinformāciju skatiet šeit: www.husqvarna.com. Apkopes grafiks IEVĒROJIET: Sasverot šo izstrādājumu, nodrošiniet, lai gaisa filtrs būtu pavērsts augšup, nevis pret zemi. Pastāv risks izraisīt dzinēja bojājumus. IEVĒROJIET: Modeļiem ar elektropiedziņas iedarbināšanu izņemiet akumulatoru pirms apkopes, remonta vai izstrādājuma tīrīšanas. Apkopes intervāli tiek aprēķināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā. Apkopei, kas atzīmēta ar zīmi *, skatiet instrukcijas sadaļā Apkope lpp. 277

Apkope Katru dienu Reizi mēnesī Katru sezonu Veiciet vispārīgu pārbaudi X Pārbaudiet eļļas līmeni X

808 - 010 - 06.11.2024 277Apkope Katru dienu Reizi mēnesī Katru sezonu

Nomainiet eļļu (pirmo reizi pēc 5h lietošanas, pēc tam— ik pēc 50h lietošanas)

Izstrādājuma tīrīšana X Pārbaudiet griešanas aprīkojumu X Pārbaudiet griešanas pārsegu* X Pārbaudiet dzinēja bremžu rokturi* X Pārbaudiet slāpētāju* X Pārbaudiet aizdedzes sveci. Ja nepieciešams, notīriet vai nomainiet aizdedzes sveci

Nomainiet gaisa filtru. X Pārbaudiet degvielas sistēmu X Notīriet cilindra dzesēšanas spārniņus X Pārbaudiet un noregulējiet sajūga trosīti. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

Vispārējās pārbaudes veikšana

• Pārliecinieties, vai visi uzgriežņi un skrūves uz izstrādājuma ir pareizi pievilkti. Produkta tīrīšana no ārpuses

• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.

• Pārliecinieties, vai gaisa ieplūde dzinēja augšpusē nav bloķēta.

• Produktu nedrīkst skalot ar augstspiediena ūdens strūklu.

• Ja izstrādājuma tīrīšanai izmantojat ūdeni, nelejiet to tieši uz dzinēja. Griešanas pārsega iekšējās virsmas tīrīšana

1. Iztukšojiet degvielas tvertni.

2. Novietojiet izstrādājumu uz sāniem ar slāpētāju uz

leju. IEVĒROJIET: Novietojot izstrādājumu ar gaisa filtru uz leju, var sabojāt dzinēju.

3. Ar šļūteni noskalojiet griešanas pārsega iekšējo

virsmu. Griešanas aprīkojuma pārbaudīšana BRĪDINĀJUMS: Lai novērstu nejaušu palaišanu, atvienojiet aizdedzes vadu no aizdedzes sveces. BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai

ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.

2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai

truls. Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Ļaujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar šķērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai arī tas ir jānomaina. Asmens maiņa

Ja izstrādājums tiek darbināts lielas slodzes vai augstas apkārtējās temperatūras apstākļos, nomainiet dzinēja eļļu ik pēc 25 darba stundām.

Ja darbs notiek putekļainā vidē vai pastāv gaisā esošu daļiņu klātbūtne, filtra tīrīšanu veiciet biežāk. Ja gaisa filtrs ir ļoti netīrs, nomainiet to. 278 808 - 010 - 06.11.20242. Izskrūvējiet asmens skrūvi un noņemiet atsperes paplāksni.

5. Pārbaudiet, vai dzinēja vārpsta nav saliekta.

6. Kad piestiprināt jauno asmeni, vērsiet asmens

saliektos galus pļaušanas pārsega virzienā. (Att. 36)

7. Pārliecinieties, vai asmens ir salāgots ar dzinēja

atsperpaplāksni, pievelciet skrūvi un paplāksni līdz 70 Nm. (Att. 37)

10. Iedarbiniet zāles pļāvēju, lai pārbaudītu asmeni. Ja

asmens nav pareizi piestiprināts, zāles pļāvējs vibrē vai pļaušanas rezultāts nav apmierinošs. Eļļas līmeņa pārbaude IEVĒROJIET: Pārāk zems eļļas līmenis var izraisīt dzinēja bojājumus. Pirms iedarbināt zāles pļāvēju, pārbaudiet eļļas līmeni.

1. Novietojiet zāles pļāvēju uz līdzenas virsmas.

2. Noņemiet eļļas tvertnes vāciņu ar piestiprināto

3. Notīriet no mērstieņa eļļu.

4. Pilnībā ievietojiet mērstieni eļļas tvertnē.

a) Nenostipriniet eļļas tvertnes vāciņu uz LC247, LC247S. b) Nostipriniet eļļas tvertnes vāciņu uz LC253S, LC347V, LC347VE, LC353V, LC353VE.

5. Noņemiet eļļas tvertnes vāciņu un mērstieni.

6. Pārbaudiet eļļas līmeni uz piestiprinātā mērstieņa.

7. Ja eļļas līmenis ir pārāk zems, uzpildiet dzinēja eļļu

un pārbaudiet eļļas līmeni vēlreiz. (Att. 38) Piezīme: Lai novērstu eļļas izšļakstīšanos, izmantojiet piltuvi.

8. Kad eļļas līmenis ir pareizs, uzlieciet eļļas tvertnes

vāciņu. Dzinēja eļļas maiņa BRĪDINĀJUMS: Uzreiz pēc dzinēja izslēgšanas dzinēja eļļa ir ļoti karsta. Ļaujiet dzinējam atdzist, pirms iztecināt dzinēja eļļu. Ja dzinēja eļļa ir uzšļakstījusies uz ādas, nomazgājiet to ar ziepēm un ūdeni. (Att. 39)

1. Darbiniet zāles pļāvēju, līdz degvielas tvertne ir

3. Noņemiet eļļas tvertnes vāciņu ar piestiprināto

4. Novietojiet tvertni zem zāles pļāvēja, lai savāktu

5. Sasveriet zāles pļāvēju vai iztukšojiet dzinēja eļļu no

eļļas tvertnes, izmantojot eļļas sūkni(piederums).

6. Iepildiet jaunu ieteikto dzinēja eļļu, kas aprakstīta

7. Pārbaudiet eļļas līmeni. Skatiet šeit:

Eļļas līmeņa pārbaude lpp. 279

8. Kad eļļas līmenis ir pareizs, uzlieciet eļļas tvertnes

vāciņu. Akumulators (LC347VE, LC353VE) BRĪDINĀJUMS: Bojāts akumulators samazina produkta drošumu. Izmantojiet tikai tādu akumulatoru, ko ir apstiprinājis ražotājs. Akumulators nodrošina strāvu elektriskajai iedarbināšanai un ir drošības ierīce, kas novērš nejaušu iedarbināšanu. Izņemiet akumulatoru, kad nelietojat produktu un kad atstājat to bez uzraudzības. Akumulatora izmantošana pirmo reizi IEVĒROJIET: Neļaujiet akumulatoram pilnībā izlādēties. Ja akumulators pilnībā izlādējas, ir iespējami akumulatora bojājumi. Pirms pirmās izmantošanas reizes akumulators ir jāuzlādē.

1. Pievienojiet akumulatora lādētāju pie akumulatora,

2. Uzgaidiet, līdz iedegas vismaz 1 zaļais LED

Elektriskā iedarbināšana (LC347VE, LC353VE) lpp.

Akumulatora uzlāde Ja uz akumulatora deg tikai 1 vai 0 indikatori, tas ir jāuzlādē. Tukšs akumulators tiek pilnībā uzlādēts 2stundu laikā. Uzlādēšana īsākā laikā nekaitē akumulatoram.

1. Pievienojiet akumulatora lādētāju pie akumulatora.

2792. Pievienojiet akumulatora lādētāju strāvas kontaktligzdai, 100–240V, 50–60Hz.

3. Vispirms izņemiet lādētāja kontaktdakšu no

kontaktligzdas, tad atvienojiet lādētāju no akumulatora. Akumulatora uzlādes statuss LED indikators uz akumulatora Statuss

1. LED indikators deg zaļā krāsā un

2. LED indikators deg sarkanā krāsā.

sā un 3. LED indikators deg sarkanā krāsā. 55%–77% 1., 2. un 3 LED indikators deg zaļā krāsā un 4. LED indikators deg sarka- nā krāsā. 78%–100% Lampiņas indikators uz akumulatora lādētāja Statuss Pastāvīgi degoša sarkana gaisma Akumulators tiek uzlādēts. Nemainīgi degoša zaļa gaisma Akumulators ir pilnībā uz- lādēts. Aizdedzes sveces pārbaude IEVĒROJIET: Vienmēr lietojiet ieteiktā tipa aizdedzes sveci. Nepiemērota aizdedzes svece var radīt izstrādājuma bojājumus.

• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tukšgaitā.

• Lai samazinātu nevēlamu materiālu uzkrāšanos uz aizdedzes sveces elektrodiem, ievērojiet turpmākos norādījumus. a) Pārliecinieties, ka apgriezienu skaits tukšgaitā ir noregulēts pareizi. b) Pārliecinieties, ka degvielas maisījums ir atbilstošs. c) Pārliecinieties, ka gaisa filtrs ir tīrs.

• Ja aizdedzes svece ir netīra, notīriet to un pārbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet šeit: Tehniskie dati lpp. 283 . (Att. 41)

• Ja nepieciešams, nomainiet aizdedzes sveci. Gaisa filtrs Netīrs gaisa filtrs var sabojāt dzinēju vai izraisīt tā darbības traucējumus. Strādājot putekļainā vidē, gaisa filtra apkopi veiciet biežāk. Skatiet šeit: Apkopes grafiks lpp. 277 vairāk informācijas par to, kad ir jānomaina gaisa filtrs. Piezīme: Vienmēr nomainiet bojātu gaisa filtru. Gaisa filtra noņemšana un uzstādīšana (LC253S, LC347V, LC347VE, LC353V, LC353VE) BRĪDINĀJUMS: Lietojiet aizsargcimdus.

1. Piespiediet skavas, kas fiksē gaisa filtra pārsegu.

2. Uzmanīgi noņemiet no dzinēja gaisa filtra vāku(A).

Nomainiet bojātu gaisa filtru.

5. Gaisa filtra tīrīšana un pārbaude. Skatiet:

Gaisa filtra tīrīšana lpp. 280

6. Uzstādiet, veicot darbības pretējā secībā.

Gaisa filtra tīrīšana Netīrs gaisa filtrs var sabojāt dzinēju vai izraisīt tā darbības traucējumus. Putekļainos apstākļos biežāk veiciet gaisa attīrītāja apkopi. Skatiet šeit: Apkopes grafiks lpp. 277 vairāk informācijas par to, kad ir jānomaina gaisa filtrs.

1. Noņemiet gaisa filtra pārsegu un izņemiet filtru.

2. Iztīriet filtru, padauzot to pret līdzenu virsmu.

Filtra tīrīšanai neizmantojiet šķīdinātāju ar benzīnu, petroleju vai saspiestu gaisu. Piezīme: Gaisa filtrus, kas tiek izmantoti ilgu laiku, nevar pilnībā iztīrīt. Regulāri nomainiet gaisa filtru. Bojāti gaisa filtri noteikti ir jānomaina.

3. Uzstādot gaisa filtru, pārbaudiet, vai tas cieši pieguļ

filtra turētājam. Degvielas sistēmas pārbaude

• Pārbaudiet degvielas tvertnes vāciņu un degvielas tvertnes vāciņa blīvi, lai pārliecinātos, vai nav bojājumu.

• Pārbaudiet degvielas šļūtenes, lai pārbaudītu, vai nav noplūdes. Ja degvielas šļūtene ir bojāta, ļaujiet servisa pārstāvim to nomainīt. Degvielas tvertnes iztukšošana

808 - 010 - 06.11.20242. Noņemiet degvielas tvertnes vāciņu.

savākšanas tvertnē un noņemiet šļūtenes skavas.

6. Sasveriet zāles pļāvēju, lai ielietu tvertnē degvielu.

Sajūga vada regulēšana (LC 247S, LC 253S) Ja šķiet, ka braukšana notiek lēni, ir jānoregulē sajūga vads.

1. Lai palielinātu braukšanas ātrumu, pagrieziet

regulētāja skrūvi pretēji pulksteņrādītāja kustības virzienam. Piezīme: Ja piedziņa ir aktivizēta, kad jūs nevelkat piedziņas rokturi, ir jāpagarina vads.

2. Lai pagarinātu vadu un samazinātu

braukšanas ātrumu, pagrieziet regulēšanas skrūvi pulksteņrādītāja kustības virzienā. (Att. 46) Ja šķiet, ka braukšana ir lēna arī pēc regulēšanas, ļaujiet pilnvarotā servisa pārstāvim nomainīt piedziņas siksnu. Sajūga troses regulēšana, lai nodrošinātu regulējamu ātrumu (LC347V, LC347VE, LC353V, LC353VE) Ja dzinējs ir iedarbināts un mazākos apgriezienus nevar aktivizēt, ir jākoriģē apgriezienu skaita regulēšana.

1. Lai palielinātu braukšanas ātrumu, pagrieziet

regulētāja skrūvi pretēji pulksteņrādītāja kustības virzienam. Piezīme: Ja piedziņa ir aktivizēta, kad neizmantojat apgriezienu skaita regulēšanu, ir jāpagarina vads.

2. Lai pagarinātu vadu un samazinātu

braukšanas ātrumu, pagrieziet regulēšanas skrūvi pulksteņrādītāja kustības virzienā. (Att. 46) Ja šķiet, ka braukšana ir lēna arī pēc regulēšanas, ļaujiet pilnvarotā servisa pārstāvim nomainīt piedziņas siksnu. Dzinēja problēmu novēršana Problēma Iespējamais iemesls Risinājums Nevar iedarbināt motoru. Nav pareizi pievienots aizdedzes kabe- lis. Pievienojiet aizdedzes kabeli aizdedzes svecei. Degvielas tvertne ir tukša. Uzpildiet degvielas tvertni ar atbilstoša veida degvielu. Degviela ir veca. Iztukšojiet degvielas tvertni un karburato- ru. Ielejiet jaunu benzīnu. Karburatorā vai degvielas pievades cau- rulē ir netīrumi. Iztīriet karburatoru un/vai degvielas cau- ruļvadu. Aizdedzes svece ir bojāta. Noregulējiet elektrodu atstarpi, notīriet vai nomainiet aizdedzes sveci. Uz aizdedzes sveces ir degviela. Notīriet aizdedzes sveci.

808 - 010 - 06.11.2024 281Problēma Iespējamais iemesls Risinājums

Dzinēju nevar apturēt. Apturēšanas mehānisms nedarbojas pa- reizi. Atvienojiet aizdedzes vadu no aizdedzes sveces. Uzticiet produkta remontu apsti- prināta apkopes dienesta pārstāvim. Dzinējs darbojas nevienmērī- gi. Nav pareizi pievienots aizdedzes kabe- lis. Pievienojiet aizdedzes kabeli aizdedzes svecei. Degvielas cauruļvadā ir netīrumi vai deg- vielai ir beidzies derīguma termiņš. Iztīriet degvielas cauruļvadu. Uzpildiet degvielas tvertni ar svaigu, atbilstošu degvielu. Aizsērējis degvielas tvertnes vāciņš. Iztīriet degvielas tvertnes vāciņu. Degvielas sistēmā ir ūdens vai netīrumi. Iztukšojiet degvielas tvertni. Uzpildiet degvielas tvertni ar svaigu, atbilstošu degvielu. Netīrs gaisa filtrs. Iztīriet gaisa filtru. Jāregulē karburators. Uzticiet karburatora regulēšanu apkopes dienesta darbiniekiem. Motors pārāk sakarst. Dzinēja eļļas līmenis ir pārāk zems. Iepildiet dzinēja eļļu. Nepietiekama gaisa plūsma. Iztīriet gaisa filtru un gaisa filtra korpusu. Jāregulē karburators. Uzticiet karburatora regulēšanu apkopes dienesta darbiniekiem. Dzinējam darbojoties ar lielu apgriezienu skaitu, rodas dzi- nēja aizdedzes kļūme. Pārāk maza elektrodu atstarpe aizde- dzes svecē. Pielāgojiet elektrodu atstarpi. Neparasti trokšņi dzinējā nor- mālas slodzes apstākļos. Nepareizs benzīna tips. Iztukšojiet degvielas tvertni un karbura- toru. Ielejiet jaunu benzīnu. Skatiet šeit: Degvielas sistēmas pārbaude lpp. 280

Ja problēma joprojām pastāv, sazinieties ar vietējo apkopes dienestu. Dzinējs nedarbojas vienmērīgi tukšgaitas ātrumā. Netīra, bojāta aizdedzes svece vai pārāk plata elektrodu atstarpe. Noregulējiet elektrodu atstarpi vai nomai- niet aizdedzes sveci. Jāregulē karburators. Noregulējiet karburatoru. Netīrs gaisa filtrs. Iztīriet gaisa filtru. Pārvadāšana, glabāšana un utilizēšana Transportēšana un glabāšana

• Attiecībā uz izstrādājuma un degvielas glabāšanu un transportēšanu pārliecinieties, vai nav noplūdes vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piemēram, elektroierīces vai tvaika katli, var izraisīt ugunsgrēku.

• Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai.

• Iztukšojiet degvielas tvertni, pirms novietojat izstrādājumu glabāšanai uz ilgāku laiku. Nododiet degvielu piemērojamā utilizēšanas vietā.

• Transportēšanas laikā droši nostipriniet izstrādājumu, lai novērstu bojājumus un negadījumus.

• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var piekļūt bērni vai personas, kam tas nav atļauts.

• Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C. 282 808 - 010 - 06.11.2024Akumulatora un lādētāja transportēšana un glabāšana

• Izņemiet akumulatoru tikai tad, kad izstrādājums ir novietots stāvēšanai un ir atdzisis. Lai izņemiet akumulatoru, turiet nospiestu pogu akumulatora augšpusē un izņemiet akumulatoru no padziļinājuma.

• Ja glabāšanas laiks pārsniedz 30dienas, uzlādējiet akumulatoru, līdz tajā deg vairāk nekā 3zaļi gaismas indikatori.

• Reizi 3 mēnešos uzlādējiet akumulatoru, lai tam nerastos bojājumi.

• Akumulatora un akumulatora lādētāja glabāšanas temperatūrai jābūt no 5°C līdz 40°C. Augstākas temperatūras vērtības vai augstas temperatūras avoti, piem., uguns, var izraisīt akumulatora bojājumus.

• Neizjauciet akumulatoru.

• Neiegremdējiet akumulatoru pilnībā ūdenī. Glabājiet akumulatoru vēsā un sausā vietā, kur ir laba ventilācija.

• Ja akumulators rada smakas, ir karsts vai ja karstums izraisa akumulatora deformāciju darba, glabāšanas vai uzlādes laikā, izņemiet akumulatoru un neizmantojiet to.

• Gādājiet, lai transportēšanas laikā akumulators vai akumulatora lādētājs būtu pievienoti.

• Pārliecinieties, ka akumulatora lādētājs pārāk nesakarst. Utilizēšana

• Ievērojiet vietējās pārstrādes prasības un piemērojamos noteikumus.

• Atbrīvojieties no visām ķimikālijām, piemēram, dzinēja eļļas vai degvielas, servisa centrā vai piemērotā utilizācijas vietā.

• Kad izstrādājums vairs netiek izmantots, nosūtiet to Husqvarna izplatītājam vai nogādājiet to pārstrādes vietā.

• Utilizējiet bateriju servisa centrā vai utilizējiet to vietā, kas paredzēta lietotām baterijām. Tehniskie dati LC247 LC247S LC253S Dzinējs Zīmols Husqvarna Husqvarna Husqvarna Modelis HS139A HS139A HS166A Dzinēja tips Viencilindra, 4taktu, piespiedu gaisa dzesēšana, OHV Viencilindra, 4taktu, piespiedu gaisa dzesēšana, OHV Viencilindra, 4taktu, piespiedu gaisa dzesēšana, OHV Dzinēja darba tilpums, cm

Dzinēja apgriezienu skaits— nominālais, apgr./min 2900/min 2900/min 2900/min Dzinēja nomināljauda, kW

2,2 2,2 2,75 Aizdedzes sistēma Aizdedzes svece Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Atstatums starp elektrodiem, mm 0,7–0,8 0,7–0,8 0,7–0,8 Degvielas un eļļošanas sistēma Dzinēja eļļošanas veids Šķaideļļošana Šķaideļļošana Šķaideļļošana

Maksimāli pieļaujamā dzinēja jauda ir vidējā tipiskā ražošanas dzinēja neto jauda(pēc noteiktajiem apgr./ min.) dzinēja modelim, kas mērīta pēc SAE standarta J1349/ISO1585. Vairumam dzinēju šis lielums var atš- ķirties no šeit norādītā. Faktiskā izejas jauda dzinējam, kas uzstādīts zāles pļāvējā, būs atkarīga no darbības ātruma, vides apstākļiem un citiem raksturlielumiem.

Skaņas jaudas līmenis, izmērītais dB (A) 95 95 97 Skaņas jaudas līmenis, garantētais L

Augšējā roktura vibrācija, m/s

2,7 2,7 3,9 Pļaušanas aprīkojums Pļaušanas augstums, mm 20–75 20–75 20–75 Pļaušanas platums, mm 470 470 530 Pļaušanas sistēma Savākšana/BioClip

aizmugurējā izmete Savākšana/BioClip

aizmugurējā izmete Savākšana/BioClip

aizmugurējā izmete Asmens— standarta Savākšana, 5882755-10 Savākšana, 5882755-10 Savākšana, 5797972-10 Asmens— piederums Mulčēšana, 5882757-10 Mulčēšana, 5882757-10 Mulčēšana, 5889039-10 Zāles savācēja ietilpība, l 55 55 60 Braukšana Kustības ātrums, km/h – 4 4 Ieslēgšanas sistēma Elektriskais starteris Nē Nē Nē Akumulators - - -

Izmantojiet APISJ vai augstākas kvalitātes dzinēja eļļu. Ja eļļu SAE-30lieto, kad temperatūra ir zemāka par +5°C, pastāv nepietiekamas dzinēja eļļošanas risks. Tas var izraisīt dzinēja bojājumus. Informāciju par zemai temperatūrai piemērotu eļļu skatiet šeit: Dzinēja eļļas maiņa lpp. 279 . Skatiet viskozitātes tabulu dzinēja rokasgrāmatā(ja iekļauta) un izvēlieties piemērotāko viskozitāti atbilstoši paredzamajai āra temperatūrai.

Atbilstoši EKdirektīvai2000/14/EK trokšņa emisija apkārtnē ir mērīta kā akustiskā jauda (L

Sniegtajos datos par skaņas spiediena līmeni tipiskā statistiskā izkliede ir 1,2dB(A) (standartnovirze).

Sniegtajos datos par vibrācijas līmeni tipiska statistiskā izkliede ir 0,2m/s

Dzinēja apgriezienu skaits— nomi- nālais, apgr./min 2900/min 2900/min 2900/min 2900/min Dzinēja nomināljauda, kW

2,75 2,75 2,75 2,75 Aizdedzes sistēma Aizdedzes svece Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Atstatums starp elektrodiem, mm 0,7–0,8 0,7–0,8 0,7–0,8 0,7–0,8 Degvielas un eļļošanas sistēma Dzinēja eļļošanas veids Šķaideļļošana Šķaideļļošana Šķaideļļošana Šķaideļļošana Degvielas tvertnes tilpums, l 1,0 0,9 1,0 0,9 Eļļas tvertnes tilpums, l 0,5 0,5 0,5 0,5 Dzinēja eļļa

Skaņas jaudas līmenis, izmērītais dB (A)

Skaņas jaudas līmenis, garantētais

Maksimāli pieļaujamā dzinēja jauda ir vidējā tipiskā ražošanas dzinēja neto jauda(pēc noteiktajiem apgr./ min.) dzinēja modelim, kas mērīta pēc SAE standarta J1349/ISO1585. Vairumam dzinēju šis lielums var atš- ķirties no šeit norādītā. Faktiskā izejas jauda dzinējam, kas uzstādīts zāles pļāvējā, būs atkarīga no darbības ātruma, vides apstākļiem un citiem raksturlielumiem.

Izmantojiet SF, SG, SH, SJ vai augstākas kvalitātes dzinēja eļļu. Ja eļļu SAE-30lieto, kad temperatūra ir zemāka par +5°C, pastāv nepietiekamas dzinēja eļļošanas risks. Tas var izraisīt dzinēja bojājumus. Informā- ciju par zemai temperatūrai piemērotu eļļu skatiet šeit: Dzinēja eļļas maiņa lpp. 279 . Skatiet viskozitātes tabulu dzinēja rokasgrāmatā(ja iekļauta) un izvēlieties piemērotāko viskozitāti atbilstoši paredzamajai āra temperatūrai.

Atbilstoši EKdirektīvai2000/14/EK trokšņa emisija apkārtnē ir mērīta kā akustiskā jauda (L

Augšējā roktura vibrācija, m/s

3,5 3,5 3,9 3,9 Pļaušanas aprīkojums Pļaušanas augstums, mm 20–75 20–75 20–75 20–75 Pļaušanas platums, mm 470 470 530 530 Pļaušanas sistēma Savākšana/BioC- lip

/aizmugurējā izmete Savākšana/BioC- lip

/aizmugurējā izmete Savākšana/BioC- lip

/aizmugurējā izmete Savākšana/BioC- lip

/aizmugurējā izmete Asmens— standarta Savākšana, 5882755-10 Savākšana, 5882755-10 Savākšana, 5797972-10 Savākšana, 5797972-10 Asmens— piederums Mulčēšana, 5882757-10 Mulčēšana, 5882757-10 Mulčēšana, 5889039-10 Mulčēšana, 5889039-10 Zāles savācēja ietilpība, l 55 55 60 60 Braukšana Kustības ātrums, km/h 2,8–5,0 2,8–5,0 2,8–5,0 2,8–5,0 Ieslēgšanas sistēma Elektriskais starteris Nē Jā Nē Jā Akumulators - Litija jonu, 10,8 V, 21,6 Wh - Litija jonu, 10,8 V, 21,6 Wh

Sniegtajos datos par skaņas spiediena līmeni tipiskā statistiskā izkliede ir 1,2dB(A) (standartnovirze).

Sniegtajos datos par vibrācijas līmeni tipiska statistiskā izkliede ir 0,2m/s

(standarta novirze). 286 808 - 010 - 06.11.2024Atbilstības deklarācija ES atbilstības deklarācija Mēs, Husqvarna AB, SE-56182 Huskvarna, Zviedrija, tālr. +46-36-146500, ar pilnu atbildību apliecinām, ka šis izstrādājums: Apraksts Zāles pļaujmašīna Zīmols Husqvarna Tips/modelis LC247, LC247S, LC253S, LC347V, LC347VE, LC353V, LC353VE Identifikācija Ar sērijas numuriem no 2022 un turpmākiem sērijas numuriem pilnībā atbilst šādām ES direktīvām un noteikumiem: Noteikums Apraksts 2006/42/EK “par iekārtām” 2014/30/ES “par elektromagnētisko savietojamību” 2000/14/EK “par trokšņa emisiju vidē” 2011/65/ES Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīko- jumos un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010,

EN ISO 14982:2009, EN IEC 63000:2018

Informētā valsts iestāde: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden ir apstiprinājusi atbilstību Eiropas Padomes direktīvai 2000/14/EK, atbilstības izvērtēšanas kārtībai: VIpielikums. Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit: Tehniskie dati lpp. 283

Huskvarna, 2022-10-03 Claes Losdal, nodaļas vadītājs/dārzkopības izstrādājumi, HusqvarnaAB Atbildīgais par tehnisko dokumentāciju
