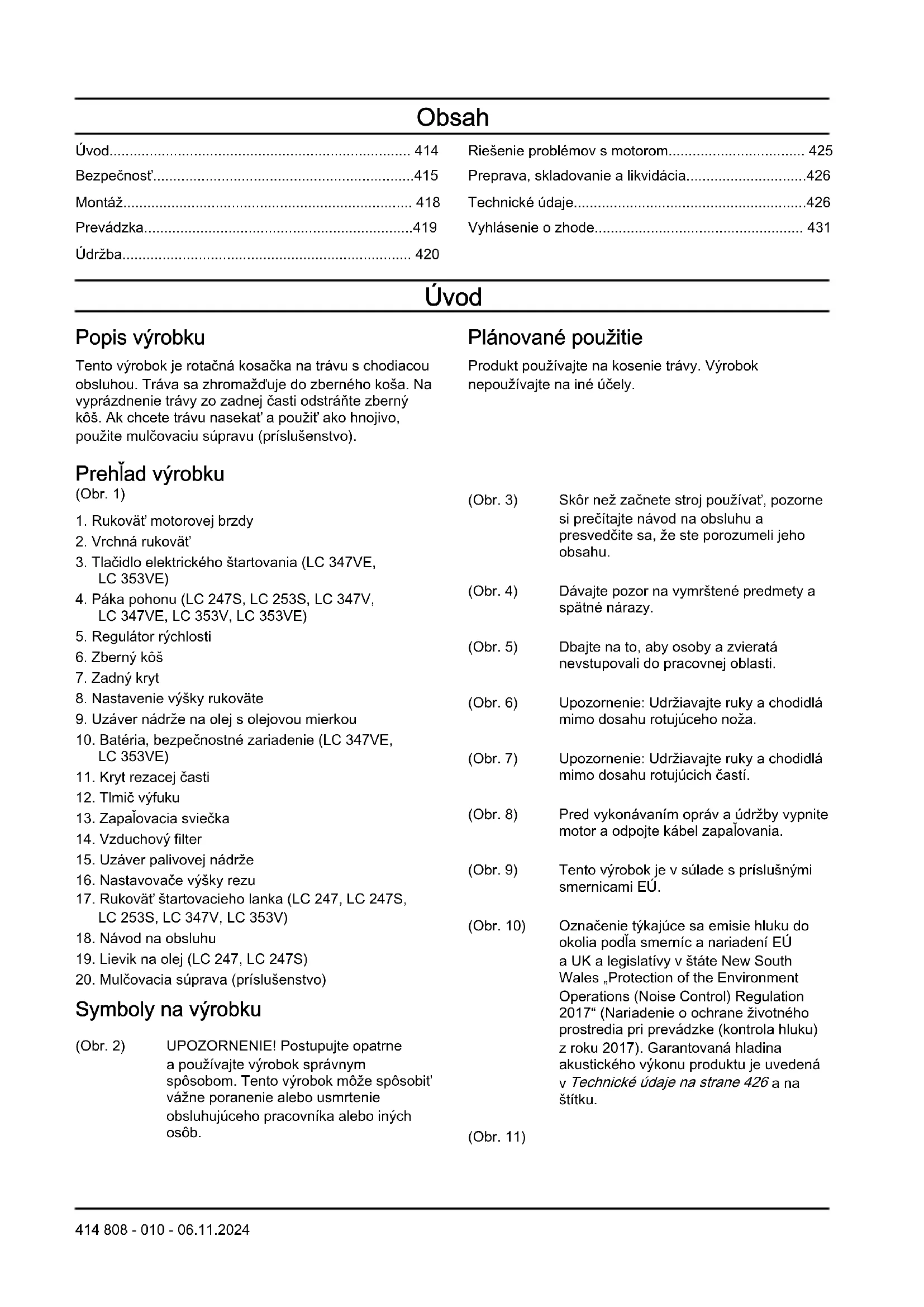

NÁVOD NA OBSLUHU LC 253S HUSQVARNA

1. Rukoväť motorovej brzdy

5. Regulátor rýchlosti

8. Nastavenie výšky rukoväte

13. Zapaľovacia sviečka

20. Mulčovacia súprava (príslušenstvo)

Symboly na výrobku (Obr. 2) UPOZORNENIE! Postupujte opatrne apoužívajte výrobok správnym spôsobom. Tento výrobok môže spôsobiť vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb. (Obr. 3) Skôr než začnete stroj používať, pozorne si prečítajte návod na obsluhu a presvedčite sa, že ste porozumeli jeho obsahu. (Obr. 4) Dávajte pozor na vymrštené predmety a spätné nárazy. (Obr. 5) Dbajte na to, aby osoby a zvieratá nevstupovali do pracovnej oblasti. (Obr. 6) Upozornenie: Udržiavajte ruky a chodidlá mimo dosahu rotujúceho noža. (Obr. 7) Upozornenie: Udržiavajte ruky a chodidlá mimo dosahu rotujúcich častí. (Obr. 8) Pred vykonávaním opráv a údržby vypnite motor a odpojte kábel zapaľovania. (Obr. 9) Tento výrobok je vsúlade spríslušnými smernicami EÚ. (Obr. 10) Označenie týkajúce sa emisie hluku do okolia podľa smerníc anariadení EÚ a UK alegislatívy vštáte New South Wales „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Nariadenie oochrane životného prostredia pri prevádzke (kontrola hluku) zroku 2017). Garantovaná hladina akustického výkonu produktu je uvedená

Technické údaje na strane 426 ana štítku. (Obr. 11) 414 808 - 010 - 06.11.2024Tento výrobok je vsúlade spríslušnými právnymi predpismi Spojeného kráľovstva. (Obr. 12) Hrozí nebezpečenstvo požiaru. (Obr. 13) Nevdychujte výfukové plyny. Výfukové plyny z motora obsahujú oxid uhoľnatý, plyn bez zápachu, ktorý je jedovatý a veľmi nebezpečný. Motor neštartujte vinteriéri ani vuzavretých priestoroch. (Obr. 14) Horúci povrch. (Obr. 16) Pred štartovaním výrobku na- plňte motor olejom. (Obr. 17) Postup štartovania modelu LC247, LC247S, LC253S, LC347V, LC353V: Zatlačte rukoväť motorovej brzdy nadol a potiahnite rukoväť štartova- cieho lanka. (Obr. 18) Postup štartovania modelu LC347VE, LC353VE: Zatlač- te rukoväť motorovej brzdy nadol astlačte tlačidlo štarto- vania. (Obr. 15) Snímateľný kód. Poznámka: Ostatné symboly/štítky na výrobku odkazujú na požiadavky certifikácie pre iné komerčné oblasti. Emisie Euro V VÝSTRAHA: Nepovolená manipulácia smotorom ruší platnosť typového schválenia tohto výrobku pre EÚ. Poškodenie výrobku Nie sme zodpovední za škody na našom výrobku v prípade:

• nesprávne vykonanej opravy výrobku,

• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,

• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,

• opravy výrobku, ktoré neboli vykonané vschválenom servisnom stredisku alebo schválenými kompetentnými osobami. Bezpečnosť Bezpečnostné definície Výstrahy, upozornenia apoznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu. VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode. VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti vprípade nedodržania pokynov vnávode. Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii. Všeobecné bezpečnostné pokyny VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Tento výrobok je nebezpečný, ak sa nepoužíva správne alebo ak nie ste pri jeho používaní opatrní. Vprípade nedodržania bezpečnostných pokynov hrozí poranenie alebo usmrtenie.

• Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností spôsobovať rušenie aktívnych alebo pasívnych implantovaných zdravotníckych pomôcok. Na zníženie rizika vážneho alebo smrteľného zranenia odporúčame, aby sa osoby s implantovanými pomôckami poradili so svojím lekárom a výrobcom pomôcky ešte pred použitím tohto výrobku.

• Vždy zachovávajte opatrnosť a riaďte sa zdravým úsudkom. Ak si vurčitých situáciách nie ste istí, ako máte výrobok používať, výrobok nepoužívajte a pred pokračovaním vpráci sa poraďte spredajcom spoločnosti Husqvarna.

• Nezabudnite, že operátor bude zodpovedný za nehody zahŕňajúce iné osoby alebo ich majetok.

• Výrobok udržiavajte čistý. Symboly a emblémy musia byť čitateľné.

• Nedovoľte, aby výrobok používali iné osoby, pokiaľ sa neuistíte, že si prečítali tento návod na obsluhu a porozumeli jeho obsahu.

• Nedovoľte, aby výrobok používali deti.

• Deti držte v bezpečnej vzdialenosti od pracovnej oblasti. Vyžaduje sa neustála prítomnosť zodpovednej dospelej osoby.

• Nedovoľte, aby výrobok používali osoby, ktoré nepoznajú potrebné pokyny.

808 - 010 - 06.11.2024 415• Osoby so zníženými fyzickými alebo duševnými

schopnosťami musia byť počas používania výrobku vždy pod dozorom. Vyžaduje sa neustála prítomnosť zodpovednej dospelej osoby.

• Výrobok nepoužívajte, ak ste unavení, chorí alebo ste pod vplyvom alkoholu, drog alebo liekov. Vyššie uvedené prípady majú negatívny vplyv na váš zrak, ostražitosť, koordináciu a úsudok.

• Nepoužívajte výrobok, ktorý je poškodený alebo nefunguje správne.

• Výrobok žiadnym spôsobom neupravujte ani nepoužívajte, ak existuje možnosť, že bol upravený inými osobami.

• Nemeňte nastavenie regulácie otáčok motora. Bezpečnosť na pracovisku VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

• Pred používaním výrobku odstráňte zpracovnej oblasti všetky predmety, ako sú napr. konáre, vetvy a kamene.

• Predmety, ktoré narazia na rezné zariadenie, môžu byť vymrštené a spôsobiť poranenie osôb alebo poškodenie iných predmetov. Dávajte pozor, aby okolo stojace osoby a zvieratá nevstupovali do pracovnej oblasti.

• Výrobok nikdy nepoužívajte počas nepriaznivých poveternostných podmienok, napríklad vhmle, vdaždi, vsilnom vetre, vsilnom mraze, pri vysokom riziku blýskania. Používanie výrobku počas nepriaznivých poveternostných podmienok alebo na vlhkých alebo mokrých miestach je namáhavé. Nepriaznivé poveternostné podmienky môžu mať za následok vznik nebezpečných podmienok, akými sú napr. klzké povrchy.

• Dávajte pozor na osoby, predmety a situácie, ktoré môžu zamedziť bezpečnej prevádzke výrobku.

• Dávajte pozor na prekážky, ako sú napr. korene, kamene, halúzky, jamy a priekopy. Vysoká tráva môže zakrývať prekážky.

• Kosenie trávy na svahoch môže byť nebezpečné. Výrobok nepoužívajte na svahoch so sklonom viac ako 15°.

• Svýrobkom sa pohybujte po vrstevnici. Nepohybujte sa smerom do svahu a zo svahu.

• Vblízkosti skrytých rohov a objektov, ktoré vám bránia vo výhľade, sa pohybujte opatrne. Bezpečnosť pri práci VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Tento výrobok používajte len na kosenie trávy. Výrobok sa nesmie používať na iné úlohy.

• Používajte osobné ochranné pomôcky. Pozrite si časť Osobné ochranné prostriedky na strane 416

• Naučte sa, ako v prípade núdze rýchlo zastaviť motor.

• Nikdy neštartujte motor vuzavretých priestoroch alebo vblízkosti horľavého materiálu. Výfukové plyny zmotora sú horúce a môžu obsahovať iskry, ktoré môžu vyvolať požiar.

• Výrobok nepoužívajte, pokiaľ nie sú nôž a všetky kryty správne upevnené. Nesprávne pripojený nôž sa môže uvoľniť a spôsobiť poranenia osôb.

• Uistite sa, že nôž nenarazí na predmety, ako sú napr. kamene alebo korene. Môže dôjsť kpoškodeniu noža a ohnutiu hriadeľa motora. Ohnutá náprava spôsobuje silné vibrácie a vzniká veľké nebezpečenstvo uvoľnenia noža.

• Ak nôž narazí na predmet alebo ak cítite vibrácie, výrobok okamžite vypnite. Odpojte kábel zapaľovania od zapaľovacej sviečky. Skontrolujte, či nie je výrobok poškodený. Opravte akékoľvek poškodenie alebo kontaktujte servisného zástupcu.

• Keď je naštartovaný motor, rukoväť motorovej brzdy nesmie byť nikdy trvalo pripevnená krukoväti.

• Pri obsluhe výrobku dávajte pozor, aby všetky kolesá dosadali na zem a rukoväť držte oboma rukami. Udržiavajte ruky a chodidlá mimo dosahu rotujúcich nožov.

• Keď je motor spustený, výrobok nenakláňajte.

• Pri ťahaní výrobku smerom dozadu buďte opatrní.

• Výrobok nikdy nedvíhajte, keď je spustený motor. Ak musíte výrobok zdvihnúť, najprv vypnite motor a odpojte kábel zapaľovania od zapaľovacej sviečky.

• Počas obsluhy výrobku necúvajte.

• Pri prechádzaní cez oblasti bez trávy, ako sú napr. štrkové, kamenné a asfaltové chodníky, vypnite motor.

• Keď je zapnutý motor, svýrobkom neutekajte. Počas obsluhy výrobku vždy kráčajte.

• Pred zmenou výšky rezu zastavte motor. Nikdy nevykonávajte nastavenia so spusteným motorom.

• Nikdy nenechávajte výrobok bez dozoru, keď je zapnutý motor. Zastavte motor a uistite sa, že sa rezné zariadenie neotáča. Bezpečnostné pokyny pre prevádzku Osobné ochranné prostriedky VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Osobné ochranné prostriedky nedokážu úplne vylúčiť riziko, ale môžu znížiť vážnosť zranenia

808 - 010 - 06.11.2024v prípade nehody. Váš predajca vám pomôže pri

výbere správnych prostriedkov.

• Ak hladina hluku je vyššia ako 85dB, používajte chrániče sluchu.

• Keď je to potrebné, používajte ochranné rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia. Bezpečnostné zariadenia na výrobku VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Výrobok nepoužívajte sbezpečnostnými zariadeniami, ktoré sú poškodené alebo nefungujú správne.

• Pravidelne kontrolujte bezpečnostné zariadenia. Ak sú bezpečnostné zariadenia poškodené alebo nefungujú správne, obráťte sa na Husqvarna servisného zástupcu.

• Bezpečnostné zariadenia neupravujte. Kontrola krytu rezacej časti Kryt rezacej časti tlmí vibrácie vo výrobku a znižuje riziko poranenia kotúčom.

• Skontrolujte kryt rezacej časti, aby ste sa uistili, že na ňom nie sú žiadne známky poškodenia, ako sú napr. praskliny. Batéria (LC347VE, LC353VE) VÝSTRAHA: Poškodená batéria znižuje bezpečnosť výrobku. Vždy používajte batériu schválenú výrobcom. Batéria poskytuje energiu pre elektrické naštartovanie a slúži ako bezpečnostné zariadenie, ktoré zabraňuje náhodnému naštartovaniu. Keď výrobok neobsluhujete a nechávate bez dozoru, vyberte batériu. Kontrola rukoväte motorovej brzdy. Rukoväť motorovej brzdy slúži na zastavenie motora. Keď rukoväť motorovej brzdy uvoľníte, motor sa zastaví.

• Naštartujte motor a potom uvoľnite rukoväť motorovej brzdy. Ak sa motor vpriebehu 3 sekúnd nezastaví, požiadajte servisného zástupcu spoločnosti Husqvarna onastavenie motorovej brzdy. (Obr. 19) Tlmič výfuku Tlmič výfuku slúži na udržovanie minimálnej hladiny hluku a na smerovanie výfukových plynov smerom od operátora. Výrobok nepoužívajte, ak tlmič výfuku chýba alebo je poškodený. Poškodený tlmič výfuku zvyšuje hladinu hluku a nebezpečenstvo požiaru. VÝSTRAHA: Tlmič výfuku je veľmi horúci počas prevádzky, po nej a tiež počas behu motora na voľnobeh. Zachovávajte opatrnosť v okolí horľavých materiálov alebo výparov, aby ste nespôsobili požiar. Kontrola tlmiča výfuku

• Pravidelne kontrolujte, či je tlmič výfuku správne pripevnený a či nie je poškodený. Bezpečnosť paliva VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Výrobok neštartujte, ak sú na ňom zvyšky paliva alebo motorového oleja. Odstráňte neželané palivo/ olej a nechajte výrobok vyschnúť.

• Ak vylejete palivo na odev, okamžite sa prezlečte.

• Dávajte pozor, aby ste si palivo nevyliali na telo, pretože môže spôsobiť poranenie. Ak si palivo vylejete na telo, umyte sa pomocou mydla avody.

• Výrobok neštartujte, ak sa na motore vyskytuje netesnosť. Pravidelne kontrolujte výskyt netesností na motore.

• Pri manipulácii spalivom buďte opatrní. Palivo je horľavá látka a výpary zpaliva sú výbušné a môžu spôsobiť poranenia alebo smrť.

• Vyhnite sa vdychovaniu výparov paliva, pretože môžu spôsobiť poranenie. Zabezpečte dostatočné prúdenie vzduchu.

• Nedopĺňajte palivo, keď je zapnutý motor.

• Pred dopĺňaním paliva sa uistite, že motor vychladol.

• Pred dopĺňaním paliva pomaly otvorte veko palivovej nádrže a opatrne uvoľnite tlak.

• Palivo do motora nedopĺňajte vinteriéri. Nedostatočné prúdenie vzduchu môže spôsobiť poranenie alebo smrť vdôsledku udusenia alebo otravy oxidom uhoľnatým.

• Uzáver palivovej nádrže pevne utiahnite. Ak nie je veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru.

• Pred spustením premiestnite výrobok minimálne 3m od miesta, na ktorom ste dopĺňali palivo do nádrže.

808 - 010 - 06.11.2024

417• Palivovú nádrž nedopĺňajte úplne doplna. Teplo spôsobuje expanziu paliva. Uchovajte miesto navrchu palivovej nádrže.

• Výrobok nikdy neskladujte sbenzínom v palivovej nádrži vo vnútri budovy, v ktorej sa môžu nachádzať zdroje vznietenia, ako napr. ohrievače teplej vody, vykurovacie telesá alebo sušičky bielizne. Pred uskladnením do akéhokoľvek uzavretého priestoru nechajte motor vychladnúť. Bezpečnostné pokyny pre údržbu VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

• Výfukové plyny z motora obsahujú oxid uhoľnatý, plyn bez zápachu, ktorý je jedovatý a veľmi nebezpečný. Motor neštartujte vinteriéri ani vuzavretých priestoroch.

• Pred vykonávaním údržby výrobku zastavte motor a odpojte kábel zapaľovania od zapaľovacej sviečky. Vprípade modelu LC347VE, LC353VE taktiež vyberte batériu.

• Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepeľ je veľmi ostrá a ľahko môže dôjsť k porezaniu.

• Príslušenstvo a úprava výrobku, ktoré neschválil výrobca, môžu spôsobiť vážne poranenia alebo smrť. Výrobok neupravujte. Vždy používajte príslušenstvo schválené výrobcom.

• Nepravidelná a nesprávne vykonaná údržba zvyšuje nebezpečenstvo poranenia a poškodenia výrobku.

• Vykonávajte len údržbu uvedenú vtomto návode na používanie. Všetky ostatné práce týkajúce sa údržby musí vykonávať schválený servisný zástupca spoločnosti Husqvarna.

• Výrobok nechajte pravidelne kontrolovať kvôli údržbe uschváleného servisného zástupcu spoločnosti Husqvarna.

• Vymeňte všetky poškodené, opotrebované alebo zlomené diely. Montáž Úvod VÝSTRAHA: Pred zostavením výrobku si prečítajte kapitolu obezpečnosti. Vprípade modelu LC347VE, LC353VE taktiež vyberte batériu. Nastavenie rukoväti

1. Uvoľnite spodné gombíky.

2. Posuňte gombíky smerom kspodnej časti drážok na

ľavej a pravej strane výrobku. (Obr. 20)

3. Nastavte výšku rukoväti do jednej z2 dostupných

Nastavenie výrobku do transportnej polohy

1. Uvoľnite spodné gombíky.

2. Posuňte gombíky smerom kspodnej časti drážok na

ľavej a pravej strane výrobku. (Obr. 20)

3. Skopte držadlo dopredu. (Obr. 22)

Nastavenie výrobku do prevádzkovej polohy

1. Vyklopte rukoväť do vzpriamenej polohy. (Obr. 23)

Zostavenie zberného koša

1. Pripojte rám zberného koša kvaku na trávu tak, aby

pevná časť vaku bola na spodnej strane. Rukoväť rámu držte nad vakom na trávu. (Obr. 24)

2. Pripojte spodnú časť rámu zberného koša do drážky

v spodnej časti zberného koša.

6. Vložte spodnú časť zberného koša do kanála na

vyhadzovanie trávy. (Obr. 26) Osadenie mulčovacej zarážky (príslušenstvo)

1. Nadvihnite zadný kryt a vyberte zberný kôš.

2. Do kanála na vyhadzovanie trávy vložte prípojku na

mulčovanie. (Obr. 27)

3. Vymeňte nôž za mulčovací nôž dodávaný v súprave

na mulčovanie. Pozrite si časť Technické údaje na strane 426

Kosenie trávy bez pripojeného zberného koša alebo zasunutej mulčovacej zarážky

808 - 010 - 06.11.2024• Pred používaním výrobku zatvorte zadný kryt.

Pri používaní výrobku sa pokosená tráva vyhadzuje pod zadným krytom. Prevádzka Úvod VÝSTRAHA: Pred používaním výrobku si musíte prečítať kapitolu obezpečnosti a porozumieť informáciám, ktoré sa v nej uvádzajú. Husqvarna Connect Husqvarna Connect je bezplatná aplikácia pre mobilné zariadenia. Aplikácia Husqvarna Connect prináša rozšírené funkcie pre výrobok Husqvarna:

• Rozšírené informácie o výrobku.

• Informácie a podpora vzťahujúce sa na súčasti výrobku a servis. Ako používať Husqvarna Connect

1. Stiahnite si aplikáciu Husqvarna Connect do

mobilného zariadenia.

2. Zaregistrujte sa v aplikácii Husqvarna Connect.

3. Ak chcete pripojiť a zaregistrovať produkt,

postupujte podľa pokynov v aplikácii Husqvarna Connect. Poznámka: Aplikácia Husqvarna Connect je k dispozícii na prevzatie iba v niektorých trhoch. Ak potrebujete ďalšie informácie, obráťte sa na servisného predajcu. Pred obsluhou zariadenia

správne upevnené a nastavené. Pozrite si časť Kontrola rezného zariadenia na strane 421

3. Skontrolujte stav oleja a v prípade potreby doplňte

motorový olej. Pozrite si časť Kontrola hladiny oleja na strane 422

4. Nalejte palivo do palivovej nádrže. Pozrite si časť

Dopĺňanie paliva Ak je to možné, používajte alkylátový benzín snízkymi emisiami. Ak nemáte kdispozícii alkylátový benzín snízkymi emisiami, použite vysokokvalitný bezolovnatý benzín alebo olovnatý benzín soktánovým číslom minimálne 90. VAROVANIE: Nepoužívajte benzín soktánovým číslom menším než 90RON (87AKI). Mohlo by to viesť kpoškodeniu výrobku.

1. Pomalým otvorením veka palivovej nádrže uvoľnite

je veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru.

5. Pred spustením premiestnite výrobok minimálne 3m

od miesta, na ktorom ste dopĺňali palivo do nádrže. Nastavenie výšky rezu Výšku rezu možno nastaviť všiestich rôznych úrovniach.

rezu smerom dopredu. (Obr. 28) VAROVANIE: Nenastavujte výšku rezu príliš nízko. Ak nie je povrch trávnika rovný, nože môžu narážať ozem. Zapnutie výrobku

• Uistite sa, že je kábel zapaľovania pripojený kzapaľovacej sviečke. Manuálne naštartovanie (LC247, LC247S, LC253S, LC347V, LC353V)

1. Stojte za výrobkom.

2. Rukoväť motorovej brzdy držte oproti hornej

3. Pevne uchopte rukoväť štartovacieho lanka pravou

1. Uistite sa, že je batéria nabitá. Pozrite si časť

mieste, keď sa ozve cvaknutie. (Obr. 30)

3. Postavte sa za produkt a podržte rukoväť motorovej

elektrického štartovania (B). Motor sa spustí. Poznámka: Ak sa motor nenaštartuje, počkajte 1 minútu a potom produkt skúste naštartovať znova. Používanie pohonu na kolesách

• Vprípade modelov spákou pohonu potiahnite páku pohonu vsmere hornej rukoväte. (Obr. 32)

• V prípade modelov sovládaním rýchlosti posunutím páčky na ovládanie rýchlosti dopredu zvýšite rýchlosť a posunutím dozadu rýchlosť znížite. (Obr. 33)

• Pred potiahnutím výrobku smerom dozadu deaktivujte pohon apotlačte výrobok zhruba 10 cm dopredu.

• Uvoľnením páky pohonu deaktivujte pohon, napr. keď sa pohybujete vblízkosti prekážok. Vypnutie výrobku

• Ak chcete vypnúť motor, uvoľnite rukoväť motorovej brzdy. Vybratie batérie (LC 347VE & LC 353VE) Keď výrobok nepoužívate, vyberte batériu, aby ste zabránili náhodnému naštartovaniu motora.

• Stlačte tlačidlo zámku (A) a vytiahnite batériu. (Obr. 34) Zabezpečenie optimálnych výsledkov

• Vždy používajte ostrý nôž. Tupý nôž poskytuje nepravidelné výsledky kosenia a pokosený povrch trávnika zožltne. Ostrý nôž spotrebuje menej energie ako tupý nôž.

• Nekoste viac ako 1/3 dĺžky trávy. Najprv koste snastavenou vysokou výškou rezu. Skontrolujte výsledok a znížte výšku rezu na príslušnú úroveň. Ak je tráva veľmi vysoká, pohybujte sa pomaly a ak je to potrebné, pokoste ju dvakrát.

• Zakaždým koste iným smerom, aby ste predišli vzniku pruhov na trávniku.

• Udržiavajte kryt kosačky čistý. Nahromadenie trávy a nečistoty na vnútornej strane krytu kosačky môže viesť k horšiemu výsledku kosenia. Pozrite si časť Čistenie vnútorného povrchu krytu rezacej časti na strane 421

Údržba Úvod VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítať kapitolu obezpečnosti a porozumieť jej. Údržba a opravné práce na výrobku si vyžadujú špeciálne školenie. Zaručujeme dostupnosť profesionálnych opravných prác a údržby. Ak váš predajca nie je servisný zástupca, kontaktujte predajcu, ktorý vám poskytne informácie onajbližšom servisnom zástupcovi. Podrobnejšie informácie nájdete na stránke www.husqvarna.com. Plán údržby VAROVANIE: Uistite sa, že vzduchový filter je na vrchnej strane výrobku anie smerom do zeme, keď výrobok nakloníte. Hrozí nebezpečenstvo poškodenia motora. VAROVANIE: Vprípade modelov selektrickým štartovaním pred vykonávaním údržby, opravy alebo čistenia výrobku vždy vyberte batériu. Intervaly údržby sú vypočítané na základe každodenného používania výrobku. Ak sa výrobok nepoužíva každý deň, tieto intervaly sa menia. Vprípade údržby označenej symbolom * si pozrite pokyny vkapitole Údržba na strane 420

Vymeňte olej (prvýkrát po 5 hodinách používania, potom po každých 50 hodinách používania)

Čistenie výrobku X Skontrolujte rezné zariadenie X Skontrolujte kryt rezacej časti * X Skontrolujte rukoväť motorovej brzdy * X Skontrolujte tlmič výfuku * X Skontrolujte zapaľovaciu sviečku. Vprípade potreby zapaľovaciu sviečku vyčistite alebo vymeňte

Vykonanie všeobecnej kontroly

• Uistite sa, že sú dotiahnuté všetky matice aj skrutky na výrobku. Čistenie externých povrchov výrobku

• Pomocou kefy odstráňte listy, trávu a nečistoty.

• Uistite sa, že nie je zablokované nasávanie vzduchu vo vrchnej časti motora.

smeroval nadol. VAROVANIE: Ak výrobok položíte tak, že vzduchový filter bude smerovať nadol, môže dôjsť kpoškodeniu motora.

3. Pomocou hadice vystriekajte vnútorné povrchy krytu

rezacej časti. Kontrola rezného zariadenia VÝSTRAHA: Aby ste zabránili náhodnému naštartovaniu, odpojte kábel zapaľovania od zapaľovacej sviečky. VÝSTRAHA: Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepeľ je veľmi ostrá a ľahko môže dôjsť k porezaniu.

1. Skontrolujte, či sa na reznom zariadení

nenachádzajú známky poškodenia alebo praskliny. Poškodené rezné zariadenie vždy vymeňte.

2. Skontrolujte, či nie je poškodený alebo tupý nôž.

Poznámka: Po nabrúsení je potrebné nôž vyrovnať. Nôž nechajte nabrúsiť, vymeniť a vyrovnať vservisnom stredisku. Ak narazíte na predmet, ktorý spôsobí zastavenie výrobku, vymeňte poškodený nôž. Nechajte, aby servisné stredisko rozhodlo, či je možné nôž nabrúsiť alebo sa musí vymeniť.

Ak je produkt ťažko namáhaný alebo používaný pri vysokej teplote prostredia, motorový olej vymeňte každých 25hodín.

Filter čistite častejšie, ak sa vo vzduchu nachádza veľa prachových alebo iných častíc. Ak je filter veľmi špinavý, vymeňte ho.

808 - 010 - 06.11.2024 421Výmena noža

1. Pomocou dreveného bloku zaistite nôž. (Obr. 35)

2. Odmontujte skrutku noža a vyberte perovú podložku.

4. Skontrolujte držiak noža a skrutku noža kvôli

5. Skontrolujte hriadeľ motora a uistite sa, že nie je

7. Uistite sa, že je nôž zarovnaný so stredom hriadeľa

9. Rukou potočte nožom a uistite sa, že sa voľne otáča.

VÝSTRAHA: Používajte odolné rukavice. Nôž je veľmi ostrý a ľahko môže dôjsť k porezaniu.

10. Zapnite výrobok a otestujte nôž. Ak nôž nie je

správne upevnený, výrobok vibruje alebo poskytuje neuspokojivé výsledky kosenia. Kontrola hladiny oleja VAROVANIE: Príliš nízka hladina oleja môže viesť kpoškodeniu motora. Pred zapnutím výrobku skontrolujte hladinu oleja.

3. Očistite olej zolejovej mierky.

6. Skontrolujte hladinu oleja na pripojenej olejovej

7. Vprípade príliš nízkej hladiny doplňte motorový olej

na olej. Výmena motorového oleja VÝSTRAHA: Bezprostredne po vypnutí motora je motorový olej veľmi horúci. Nechajte motor vychladnúť pred vypustením oleja. Ak sa motorový olej dostane na pokožku, očistite ju mydlom avodou. (Obr. 39)

2. Vytiahnite kábel zapaľovania zo zapaľovacej sviečky.

znádrže na olej spomocou olejového čerpadla (príslušenstvo).

7. Skontrolujte hladinu oleja. Pozrite si časť

na olej. Batéria (LC347VE, LC353VE) VÝSTRAHA: Poškodená batéria znižuje bezpečnosť výrobku. Vždy používajte batériu schválenú výrobcom. Batéria poskytuje energiu pre elektrické naštartovanie a slúži ako bezpečnostné zariadenie, ktoré zabraňuje náhodnému naštartovaniu. Keď výrobok neobsluhujete a nechávate bez dozoru, vyberte batériu. Pri prvom použití batérie VAROVANIE: Nedovoľte, aby sa batéria úplne vybila. Ak sa batéria úplne vybije, môže sa poškodiť. Pred prvou prevádzkou je potrebné batériu nabiť.

2. Počkajte, kým sa rozsvieti minimálne 1 zelená LED

3. Pripojte batériu kmotoru podľa pokynov v časti

Nabíjanie batérie Ak svieti na batérii len jedna alebo žiadna kontrolka, batériu musíte nabiť. Nabitie úplne vybitej batérie trvá 2

808 - 010 - 06.11.2024hodiny. Kratšie doby nabíjania nespôsobujú poškodenie

3. Najprv vyberte nabíjačku zo sieťovej zásuvky

anásledne vyberte nabíjačku zbatérie. Stav nabíjania batérie Zobrazenie indikátorov LED na baté- rii Stav Indikátor LED 1 bliká načerveno. 1% –9% Indikátor LED 1 neprerušovane svieti načerveno. 10% –32% Indikátor LED 1 je zelený a indikátor LED 2 je červený. 33% –54% Indikátory LED 1 a 2 sú zelené a indi- kátor LED 3 je červený. 55 % – 77 % Indikátory LED 1, 2 a 3 sú zelené a indikátor LED 4 je červený. 78 % –100 % Kontrolka na nabíjačke batérie Stav Neprerušované červené svetlo Batéria sa nabíja. Neprerušované zelené svetlo Batéria je úplne nabitá. Kontrola zapaľovacej sviečky VAROVANIE: Vždy používajte odporúčaný typ zapaľovacej sviečky. Nesprávny typ zapaľovacej sviečky môže spôsobiť poškodenie výrobku.

• Ak má motor slabý výkon, ťažko sa štartuje alebo pri voľnobežných otáčkach nefunguje správne, skontrolujte zapaľovaciu sviečku.

• Ak chcete znížiť riziko prítomnosti neželaného materiálu na elektródach zapaľovacej sviečky, postupujte takto: a) Uistite sa, že voľnobežné otáčky sú správne nastavené. b) Uistite sa, že používate správnu zmes paliva. c) Uistite sa, že je čistý vzduchový filter.

• Ak je zapaľovacia sviečka znečistená, očistite ju a skontrolujte, či je medzera medzi elektródami správna. Pozrite si časť Technické údaje na strane

• Vprípade potreby vymeňte zapaľovaciu sviečku. Vzduchový filter Znečistený vzduchový filter môže spôsobiť poškodenie alebo nesprávnu prevádzku motora. Vprašných podmienkach vykonávajte údržbu vzduchového filtra častejšie. Včasti Plán údržby na strane 420 pre informácie o tom, kedy sa vymieňa vzduchový filter. Poznámka: Poškodený vzduchový filter vždy vymeňte. Demontáž amontáž vzduchového filtra (LC253S, LC347V, LC347VE, LC353V, LC353VE) VÝSTRAHA: Používajte ochranné rukavice.

Poškodený vzduchový filter vymeňte.

5. Čistenie a kontrola vzduchového filtra Pozrite si časť

Čistenie vzduchového filtra Znečistený vzduchový filter môže spôsobiť poškodenie alebo nesprávnu prevádzku motora. Vprašných podmienkach vykonávajte údržbu vzduchového filtra častejšie. Včasti Plán údržby na strane 420 pre informácie o tom, kedy sa vymieňa vzduchový filter.

nepoužívajte riedidlo obsahujúce naftu alebo petrolej a filter nečistite stlačeným vzduchom. Poznámka: Dlhodobo používané vzduchové filtre sa nedajú úplne vyčistiť. Vzduchový filter pravidelne vymieňajte. Poškodené vzduchové filtre sa musia vždy vymeniť.

3. Pri montáži sa vzduchový filter musí pevne utesniť

na držiaku filtra. Kontrola palivového systému

• Skontrolujte veko palivovej nádrže a tesnenie veka palivovej nádrže a uistite sa, že nie sú poškodené.

423Vyprázdnenie palivovej nádrže

3. Odstráňte palivovú hadicu zpalivovej nádrže. Môže

dôjsť k úniku malého množstva paliva. (Obr. 44)

7. Hadicovú sponu umiestnite na správne miesto oproti

palivovej nádrži. Nastavenie lanka spojky (LC 247S, LC 253S) Ak sa zdá, že pohon začal pracovať pomaly, je potrebné nastaviť lanko spojky.

1. Ak chcete zvýšiť rýchlosť pohonu, otáčajte

nastavovaciu skrutku proti smeru hodinových ručičiek. Poznámka: Ak sa pohon aktivuje bez potiahnutia páky pohonu, je potrebné predĺžiť lanko.

2. Ak chcete predĺžiť lanko a znížiť rýchlosť pohonu,

otáčajte nastavovaciu skrutku vsmere hodinových ručičiek. (Obr. 46) Ak pohon pracuje pomaly aj po nastavení, nechajte autorizovaného servisného zástupcu, aby vymenil hnací remeň. Nastavenie lanka spojky pre prispôsobiteľnú rýchlosť (modely LC347V, LC347VE, LC353V, LC353VE) Ak je motor naštartovaný a nie je možné aplikovať najnižšiu rýchlosť, je potrebné nastaviť reguláciu rýchlosti.

1. Ak chcete zvýšiť rýchlosť pohonu, otáčajte

nastavovaciu skrutku proti smeru hodinových ručičiek. Poznámka: Ak sa pohon aktivuje, keď neobsluhujete reguláciu rýchlosti, je potrebné predĺžiť lanko.

2. Ak chcete predĺžiť lanko a znížiť rýchlosť pohonu,

Problém Možná príčina Riešenie Motor neštartuje. Kábel zapaľovania nie je správne pripo- jený. Pripojte kábel zapaľovania kzapaľovacej sviečke. Palivová nádrž je prázdna. Palivovú nádrž naplňte správnym typom paliva. Palivo je staré. Vyprázdnite palivovú nádrž akarburátor. Znova naplňte novým benzínom. V karburátore alebo palivovom potrubí sa nachádzajú nečistoty. Vyčistite karburátor a/alebo palivové po- trubie. Zapaľovacia sviečka je poškodená. Nastavte medzeru medzi elektródami, vyčistite alebo vymeňte zapaľovaciu sviečku. Na zapaľovacej sviečke sa nachádza pa- livo. Vyčistite zapaľovaciu sviečku. Motor sa nezastavuje. Mechanizmus zastavenia nefunguje správne. Odpojte kábel zapaľovania od zapaľo- vacej sviečky. Opravu produktu zverte schválenému servisnému zástupcovi. Motor nebeží plynule. Kábel zapaľovania nie je správne pripo- jený. Pripojte kábel zapaľovania kzapaľovacej sviečke. V palivovom potrubí sú nečistoty alebo vypršala životnosť paliva. Vyčistite palivové potrubie. Palivovú nád- rž naplňte novým palivom správneho ty- pu. Uzáver palivovej nádrže je zablokovaný. Vyčistite uzáver palivovej nádrže. V palivovom systéme sa nachádza voda alebo nečistoty. Vyprázdnite palivovú nádrž. Palivovú nádrž naplňte novým palivom správneho typu. Vzduchový filter je špinavý. Vyčistite vzduchový filter. Je nutné nastaviť karburátor. O nastavenie karburátora požiadajte ser- visného zástupcu. Motor sa príliš prehrieva. Hladina motorového oleja je príliš nízka. Doplňte motorový olej. Prietok vzduchu je nedostatočný. Očistite vzduchový filter a telo vzducho- vého filtra. Je nutné nastaviť karburátor. O nastavenie karburátora požiadajte ser- visného zástupcu. Keď motor pracuje pri vyso- kých otáčkach, vynecháva sa v ňom zážih. Medzera medzi elektródami v zapaľova- cej sviečke je príliš malá. Nastavte medzeru medzi elektródami. Motor vydáva nezvyčajné zvu- ky počas bežnej prevádzky. Nesprávny typ benzínu. Vyprázdnite palivovú nádrž akarburátor. Znova naplňte novým benzínom. Včasti Kontrola palivového systému na strane

. Ak problém pretrváva, obráťte sa na svojho regionálneho servisného zá- stupcu.

808 - 010 - 06.11.2024 425Problém Možná príčina Riešenie

Motor nebeží plynule pri voľ- nobežných otáčkach. Zapaľovacia sviečka je špinavá alebo poškodená, prípadne je medzera medzi elektródami príliš široká. Nastavte medzeru medzi elektródami alebo vymeňte zapaľovaciu sviečku. Je nutné nastaviť karburátor. Nastavte karburátor. Vzduchový filter je špinavý. Vyčistite vzduchový filter. Preprava, skladovanie alikvidácia Preprava a uskladnenie

• Pri uskladňovaní a preprave výrobku a paliva sa uistite, že nedochádza kúniku kvapaliny a výparov. Iskry alebo otvorené plamene, napr. zelektrických zariadení alebo bojlerov, môžu vyvolať požiar.

• Výrobok skladujte vuzamknutom priestore mimo dosahu detí a neoprávnených osôb.

• Výrobok skladujte na suchom mieste, ktoré je chránené pred mrazom. Preprava askladovanie batérie a nabíjačky

• Batériu môžete vyberať, až keď sa výrobok nehýbe a vychladol. Ak chcete vybrať batériu, stlačte a podržte tlačidlo v hornej časti batérie, čím ju vyberiete z priehradky.

• Ak čas skladovania prevyšuje 30 dní, batériu nabite dovtedy, kým sa nerozsvietia najmenej 3 zelené kontrolky.

• Raz za 3 mesiace nabite batériu, aby sa nepoškodila.

• Batériu anabíjačku na batériu je potrebné uchovávať pri teplotách 5 °C a 40 °C. Vyššie teploty alebo zdroje vyžarujúce vysokú teplotu, ako napríklad oheň, môžu batériu poškodiť.

• Ak batéria zapácha, je horúca alebo teplo spôsobuje jej deformáciu počas prevádzky, skladovania alebo nabíjania, batériu vyberte a nepoužívajte ju.

• Dodržiavajte miestne požiadavky v oblasti recyklácie a platné predpisy.

• Všetky chemikálie, ako napr. motorový olej alebo nemrznúcu zmes, zlikvidujte vservisnom stredisku alebo vpríslušnom zariadení na likvidáciu.

• Keď už výrobok nepoužívate, pošlite ho predajcovi spoločnosti Husqvarna alebo ho zlikvidujte vrecyklačnom zariadení.

• Batériu zlikvidujte vservisnom stredisku alebo ju zlikvidujte vzariadení na likvidáciu starých batérií. Technické údaje LC247 LC247S LC253S Motor Značka Husqvarna Husqvarna Husqvarna Model HS 139A HS 139A HS 166 A 426 808 - 010 - 06.11.2024LC247 LC247S LC253S Typ motora Jednovalcový, 4-takt- ný, chladenie s núte- ným obehom vzduchu, OHV Jednovalcový, 4-takt- ný, chladenie s núte- ným obehom vzduchu, OHV Jednovalcový, 4-takt- ný, chladenie s núte- ným obehom vzduchu, OHV Objem, cm

Hladina akustického tlaku pri uchu obsluhy, dB (A)

Vyznačený výkon motora je priemerný čistý výkon (pri uvedených ot./min) typického sériového motora pre model motora meraný podľa normy SAE J1349/ISO 1585. Sériovo vyrábané motory sa môžu od tejto hodnoty odlišovať. Skutočný výkon motora nainštalovaného na koncovom výrobku závisí od prevádzkovej rýchlosti, podmienok okolitého prostredia a iných hodnôt.

Používajte motorový olej kvality API SJ alebo vyššej. Ak sa motorový olej SAE-30 používa pri teplote nižšej ako +5°C, existuje riziko, že motor nebude dostatočne mazaný. Môže tak dôjsť kpoškodeniu motora. Informácie ovhodnom oleji použiteľnom pri nízkych teplotách nájdete vkapitole Výmena motorového oleja na strane 422 . Pozrite si tabuľku sviskozitou vpríručke kmotoru (ak je súčasťou balenia) avyberte najvhodnej- šiu viskozitu na základe očakávanej vonkajšej teploty.

Hladina hluku meraná ako akustický tlak (L

Uvádzané údaje pre hladinu akustického tlaku majú typický štatistický rozptyl (štandardnú odchýlku) 1,2 dB (A).

Vibrácie hornej rukoväti, m/s

/zadné vyhadzovanie Zber/BioClip

/zadné vyhadzovanie Zber/BioClip

/zadné vyhadzovanie Čepeľ – štandardná Zberač 5882755-10 Zberač 5882755-10 Zberač 5797972-10 Nôž – príslušenstvo Mulčovanie 5882757-10 Mulčovanie 5882757-10 Mulčovanie 5889039-10 Kapacita zberného koša, l 55 55 60 Pohon Rýchlosť kráčania, km/h – 4 4 Štartovací systém Elektrický štartér Nie Nie Nie Akumulátor - - - LC347V LC347VE LC353V LC353VE Motor Značka Husqvarna Husqvarna Husqvarna Husqvarna Model HS 166 A HS 166AE HS 166 A HS 166AE Typ motora Jednovalcový, 4- taktný, chladenie s núteným obehom vzduchu, OHV Jednovalcový, 4- taktný, chladenie s núteným obehom vzduchu, OHV Jednovalcový, 4- taktný, chladenie s núteným obehom vzduchu, OHV Jednovalcový, 4- taktný, chladenie s núteným obehom vzduchu, OHV Objem, cm

Uvádzané údaje pre ekvivalentný stupeň vibrácií majú typický štatistický rozptyl (štandardnú odchýlku) 0,2 m/s

Vyznačený výkon motora je priemerný čistý výkon (pri uvedených ot./min) typického sériového motora pre model motora meraný podľa normy SAE J1349/ISO 1585. Sériovo vyrábané motory sa môžu od tejto hodnoty odlišovať. Skutočný výkon motora nainštalovaného na koncovom výrobku závisí od prevádzkovej rýchlosti, podmienok okolitého prostredia a iných hodnôt. 428 808 - 010 - 06.11.2024LC347V LC347VE LC353V LC353VE Vzdialenosť elektród, mm 0,7 – 0,8 0,7 – 0,8 0,7 – 0,8 0,7 – 0,8 Systém paliva a mazania Typ mazania motora Rozstrekovaním oleja Rozstrekovaním oleja Rozstrekovaním oleja Rozstrekovaním oleja Objem palivovej nádrže, l 1,0 0,9 1,0 0,9 Objem nádrže na olej, l 0,5 0,5 0,5 0,5 Motorový olej

Hladina akustického tlaku pri uchu obsluhy, dB (A)

Vibrácie hornej rukoväti, m/s

zadné vyhadzo- vanie Zber/BioClip

zadné vyhadzo- vanie Zber/BioClip

zadné vyhadzo- vanie Zber/BioClip

zadné vyhadzo- vanie Čepeľ – štandardná Zberač 5882755-10 Zberač 5882755-10 Zberač 5797972-10 Zberač 5797972-10 Nôž – príslušenstvo Mulčovanie 5882757-10 Mulčovanie 5882757-10 Mulčovanie 5889039-10 Mulčovanie 5889039-10

Použite motorový olej kvality SF, SG, SH, SJ alebo vyššej. Ak sa motorový olej SAE-30 používa pri teplote nižšej ako +5°C, existuje riziko, že motor nebude dostatočne mazaný. Môže tak dôjsť kpoškodeniu motora. Informácie ovhodnom oleji použiteľnom pri nízkych teplotách nájdete vkapitole Výmena motorového oleja na strane 422 . Pozrite si tabuľku sviskozitou vpríručke kmotoru (ak je súčasťou balenia) avyberte najvhodnej- šiu viskozitu na základe očakávanej vonkajšej teploty.

Hladina hluku meraná ako akustický tlak (L

Uvádzané údaje pre hladinu akustického tlaku majú typický štatistický rozptyl (štandardnú odchýlku) 1,2 dB (A).

Uvádzané údaje pre ekvivalentný stupeň vibrácií majú typický štatistický rozptyl (štandardnú odchýlku) 0,2 m/s

Kapacita zberného koša, l 55 55 60 60 Pohon Rýchlosť kráčania, km/h 2,8–5,0 2,8–5,0 2,8–5,0 2,8–5,0 Štartovací systém Elektrický štartér Nie Áno Nie Áno Akumulátor - Lítium-iónový, 10,8V, 21,6Wh - Lítium-iónový, 10,8V, 21,6Wh 430 808 - 010 - 06.11.2024Vyhlásenie o zhode Vyhlásenie ozhode EÚ My, spoločnosť Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: +46-36-146500, vyhlasujeme splnou zodpovednosťou, že výrobok: Popis Kosačka na trávu Značka Husqvarna Typ/model LC247, LC247S, LC253S, LC347V, LC347VE, LC353V, LC353VE Identifikácia Výrobné čísla od roku 2022 anovšie plne spĺňa nasledujúce smernice anariadenia EÚ: Nariadenie Popis 2006/42/ES „ostrojových zariadeniach“ 2014/30/EÚ „oelektromagnetickej kompatibilite“ 2000/14/ES „týkajúca sa emisie hluku vprostredí pochádzajúceho zo zariadení používaných vo voľnom priestranstve“ 2011/65/EÚ „oobmedzení používania určitých nebezpečných látok velektrických aelektronických zaria- deniach“ a že sa pri ňom uplatňujú nasledujúce normy a technické špecifikácie: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO

12100:2010, EN ISO 14982:2009, EN IEC 63000:2018

Notifikovaný orgán: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden osvedčil zhodu so smernicou Rady 2000/14/ES, posudzovanie zhody: príloha VI. Informácie týkajúce sa emisií hluku nájdete včasti Technické údaje na strane 426

Huskvarna, 2022-10-03 Claes Losdal, Manažér vývoja/Produkty pre záhradu Husqvarna AB Zodpovedný za technickú dokumentáciu
