ПОСІБНИК КОРИСТУВАЧА LC 253S HUSQVARNA

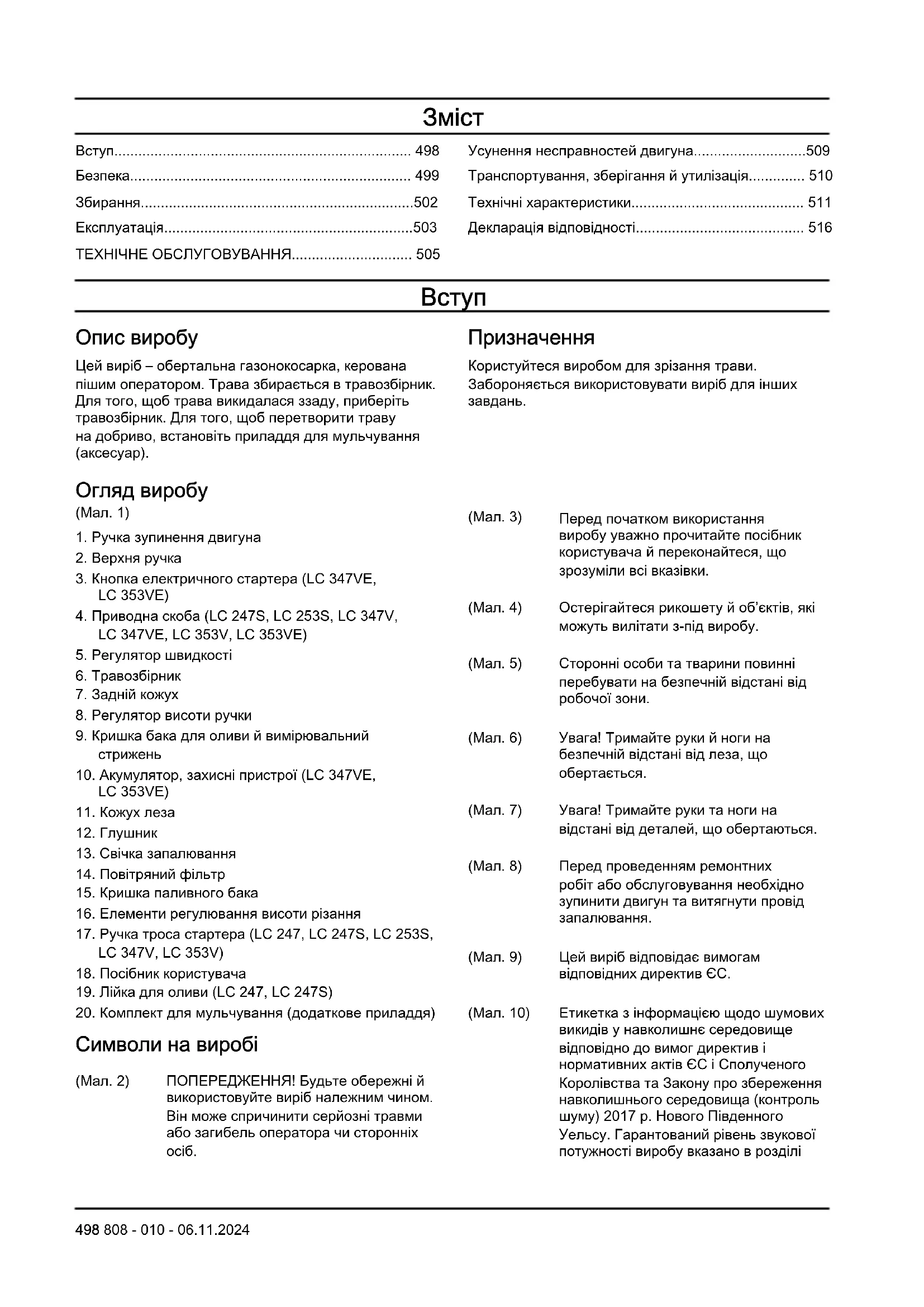

808 - 010 - 06.11.2024 497Зміст

• Вступ p. 498
• Безпека p. 499
• Збирання p. 502
• Експлуатація p. 503
• ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ p. 505
• Усунення несправностей двигуна p. 509
• Транспортування, зберігання й утилізація p. 510
• Технічні характеристики p. 511
• Декларація відповідності p. 516

Опис виробу Цей виріб– обертальна газонокосарка, керована пішим оператором. Трава збирається в травозбірник. Для того, щоб трава викидалася ззаду, приберіть травозбірник. Для того, щоб перетворити траву на добриво, встановіть приладдя для мульчування (аксесуар). Призначення Користуйтеся виробом для зрізання трави. Забороняється використовувати виріб для інших

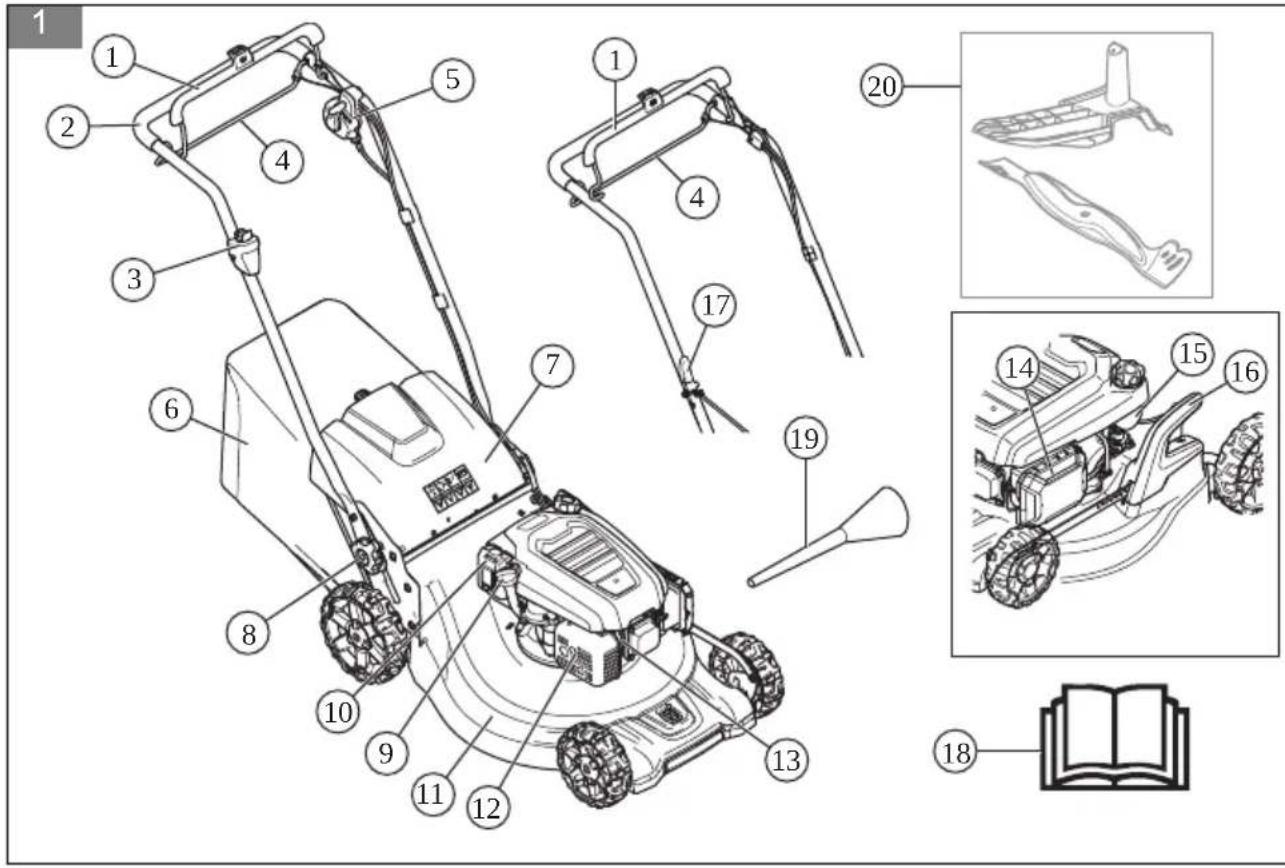

Огляд виробу (Мал. 1)

1. Ручка зупинення двигуна

5. Регулятор швидкості

8. Регулятор висоти ручки

9. Кришка бака для оливи й вимірювальний

10. Акумулятор, захисні пристрої (LC347VE,

13. Свічка запалювання

14. Повітряний фільтр

15. Кришка паливного бака

16. Елементи регулювання висоти різання

18. Посібник користувача

19. Лійка для оливи (LC247, LC247S)

20. Комплект для мульчування (додаткове приладдя)

Символи на виробі (Мал. 2) ПОПЕРЕДЖЕННЯ! Будьте обережні й використовуйте виріб належним чином. Він може спричинити серйозні травми або загибель оператора чи сторонніх

(Мал. 3) Перед початком використання виробу уважно прочитайте посібник користувача й переконайтеся, що зрозуміли всі вказівки. (Мал. 4) Остерігайтеся рикошету й об’єктів, які можуть вилітати з-під виробу. (Мал. 5) Сторонні особи та тварини повинні перебувати на безпечній відстані від робочої зони. (Мал. 6) Увага! Тримайте руки й ноги на безпечній відстані від леза, що обертається. (Мал. 7) Увага! Тримайте руки та ноги на відстані від деталей, що обертаються. (Мал. 8) Перед проведенням ремонтних робіт або обслуговування необхідно зупинити двигун та витягнути провід запалювання. (Мал. 9) Цей виріб відповідає вимогам відповідних директив ЄС. (Мал. 10) Етикетка з інформацією щодо шумових викидів у навколишнє середовище відповідно до вимог директив і нормативних актів ЄС і Сполученого Королівства та Закону про збереження навколишнього середовища (контроль шуму) 2017р. Нового Південного Уельсу. Гарантований рівень звукової потужності виробу вказано в розділі 498 808 - 010 - 06.11.2024Технічні характеристики на сторінці 511 і на етикетці. (Мал. 11) Цей виріб відповідає вимогам застосовних норм Сполученого Королівства. (Мал. 12) Небезпека загоряння. (Мал. 13) Не вдихайте вихлопні гази. Вихлопні гази з двигуна містять моноксид вуглецю– отруйний і дуже небезпечний газ без запаху. Забороняється заводити двигун у приміщенні чи в замкненому

(Мал. 14) Гаряча поверхня. (Мал. 16) Перш ніж запускати виріб, залийте оливу у двигун. (Мал. 17) Процедура запуску для LC247, LC247S, LC253S, LC347V, LC353V: Натисніть на ручку зупинення двигуна вниз і потягніть ручку троса

(Мал. 18) Процедура запуску для LC347VE, LC353VE: Натис- ніть рукоятку зупинення дви- гуна вниз і натисніть кнопку

(Мал. 15) Сканований код. Зверніть увагу: Інші позначення на виробі відповідають вимогам спеціальних сертифікатів для інших торгових зон. Відповідає вимогам європейського екологічного стандарту Євро-5 ПОПЕРЕДЖЕННЯ: Внесення змін у двигун позбавляє чинності сертифікацію ЄС для цього виробу. Пошкодження виробу Ми не несемо відповідальності за пошкодження,

• виріб було неправильно відремонтовано;

• виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. Загальні правила техніки безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Порушення правил техніки безпеки може призвести до травм або смерті.

• Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього виробу.

• Завжди будьте обережні й керуйтеся здоровим глуздом. Якщо ви маєте сумніви щодо того, як користуватися виробом у конкретній ситуації,

808 - 010 - 06.11.2024 499припиніть роботу й проконсультуйтеся з дилером

• Пам’ятайте, що оператор несе відповідальність за нещасні випадки, у результаті яких постраждали інші особи або їхнє майно.

• Тримайте пристрій у чистоті. Переконайтеся, що знаки та наклейки читабельні.

• Не дозволяйте використовувати виріб стороннім особам доки не переконаєтеся, що вони прочитали й зрозуміли весь зміст посібника користувача.

• Не дозволяйте дітям використовувати виріб.

• Не підпускайте до робочої зони дітей. Біля виробу, що працює, має завжди перебувати відповідальна доросла особа.

• Не дозволяйте використовувати прилад особам, що не ознайомилися з інструкціями.

• Завжди наглядайте за особами з обмеженими фізичними чи розумовими можливостями, які використовують виріб. Біля виробу, що працює, має завжди перебувати відповідальна доросла

• Забороняється використовувати виріб, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю або медикаментів. Ці фактори мають негативний вплив на ваш зір, зосередженість, свідомість і координацію рухів.

• Не використовуйте виріб, який пошкоджений або не працює належним чином.

• Заборонено вносити зміни в конструкцію виробу чи використовувати виріб, якщо є підозра, що його було змінено сторонніми особами.

• Не змінюйте налаштування керування частотою обертання двигуна. Безпека в робочій зоні ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Перед використанням виробу приберіть з робочої зони всі гілки, лозу та каміння.

• Предмети, що потраплять на різальне обладнання, можуть відлетіти та поранити сторонніх осіб або пошкодити інші предмети. Сторонні особи та тварини повинні знаходитися на безпечній відстані від виробу.

• Забороняється використовувати виріб за поганої погоди на кшталт туману, дощу, сильного вітру, значного холоду або грози. Робота в погану погоду або на вологих ділянках виснажує. Погана погода може стати причиною небезпечних умов роботи, таких як слизькі поверхні.

• Бережіться осіб, предметів та ситуацій, які можуть зашкодити безпечній роботі виробу.

• Бережіться перешкод на кшталт коріння, каміння, гілок, ям або канав. Висока трава може приховувати перешкоди.

• Скошування трави на схилах може бути небезпечним. Не використовуйте виріб на ділянках із нахилом понад 15°.

• Використовуйте виріб на схилах у горизонтальному напрямку. Не рухайтеся вверх і

• Будьте обережні, наближаючись до прихованих кутів та предметів, які можуть закривати поле

Техніка безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте виріб лише для скошування трав’яних газонів. Заборонено використовувати виріб для інших цілей.

• Використовуйте засоби індивідуального захисту.

Засоби індивідуального захисту на сторінці

• Дізнайтеся, як швидко зупинити двигун в екстреній ситуації.

• Забороняється запускати двигун у закритому приміщенні або поблизу легкозаймистих матеріалів. Вихлопні дими мають високу температуру й можуть містити іскри, що можуть призвести до пожежі.

• Забороняється використовувати виріб без правильно встановленого леза та всіх кожухів. Неправильно встановлене лезо може від’єднатися й призвести до травм.

• Слідкуйте, щоб лезо не зачіпляло сторонні предмети на кшталт каміння та коріння. Це може призвести до пошкодження леза та згинання вала двигуна. Зігнута вісь викликає значні вібрації та призводить до ризику від’єднання леза від

• У разі удару леза об будь-який сторонній предмет чи появи вібрації негайно зупиніть виріб. Від’єднайте провід запалювання від свічки запалювання. Перевіряйте виріб на наявність пошкоджень. Виправляйте пошкодження або здавайте виріб на ремонт в авторизований центр обслуговування.

• Забороняється закріпляти ручку зупинення двигуна на рукоятці, коли працює двигун.

• Поставте виріб на тверду рівну поверхню та ввімкніть його. При цьому лезо не повинно торкатися землі або інших предметів.

• Під час роботи з виробом завжди залишайтеся позаду нього.

• Під час роботи з виробом усі колеса мають залишатися на землі, а обидві руки треба

808 - 010 - 06.11.2024тримати на ручці. Тримайте руки та ноги на

відстані від лез, що обертаються.

• Не нахиляйте виріб, коли двигун увімкнений.

• Будьте обережні під час руху у зворотному

• Забороняється піднімати виріб коли двигун увімкнений. Якщо виріб треба підняти, спочатку вимкніть двигун та від’єднайте провід запалювання від свічки запалювання.

• Не рухайтеся у зворотному напрямку під час роботи з виробом.

• Вимикайте двигун під час руху через ділянки без трави на кшталт доріжок із гравію, каменю або

• Не бігайте з виробом, коли двигун увімкнений. Під час роботи з виробом необхідно ходити зі звичайною швидкістю.

• Вимикайте двигун, перш ніж змінювати висоту різання. Забороняється виконувати регулювання при ввімкненому двигуні.

• Забороняється залишати виріб без нагляду коли двигун працює. Зупиніть двигун та переконайтеся, що ріжуче обладнання не обертається. Правила техніки безпеки під час використання Засоби індивідуального захисту ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Особисте захисне спорядження не може повністю усунути небезпеку травмування, але при нещасному випадку воно знизить ступінь важкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

• Використовуйте засоби захисту органів слуху, якщо рівень шуму перевищує 85дБ.

• Використовуйте взуття із захистом від ковзання для роботи у важких умовах. Забороняється використовувати відкрите взуття або працювати взагалі без нього.

• Використовуйте цупкі довгі штани.

• За потреби використовуйте рукавички, наприклад, якщо необхідно приєднати, оглянути або почистити різальне обладнання. Запобіжне обладнання на виробі ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із запобіжними пристроями, які пошкоджені або не працюють належним чином.

• Регулярно перевіряйте захисні пристрої. Якщо запобіжні пристрої пошкоджені або не працюють належним чином, зверніться до дилера з обслуговування Husqvarna.

• Не вносьте зміни до захисних пристроїв. Перевірка кожуха леза Кожух леза частково поглинає вібрацію виробу та знижує небезпеку травмування лезом.

• Огляньте кожух леза та переконайтеся, що він не має пошкоджень на кшталт тріщин. Акумулятор (LC347VE, LC353VE) ПОПЕРЕДЖЕННЯ: Пошкоджений акумулятор знижує рівень безпеки під час експлуатації виробу. Завжди користуйтеся лише акумуляторами, схваленими виробником. Акумулятор живить блок електричного запуску та водночас є захисним пристроєм, що запобігає ненавмисному запуску. Виймайте акумулятор, коли не працюєте з виробом або коли залишаєте його без

Перевірка ручки зупинення двигуна Ручка зупинення двигуна зупиняє двигун. За відпускання ручки зупинення двигуна він зупиняється.

• Запустіть двигун, а потім відпустіть ручку зупинення двигуна. Якщо двигун не зупиняється протягом 3секунд, необхідно передати виріб в авторизований центр обслуговування Husqvarna для налаштування гальма двигуна. (Мал. 19)

Глушник зменшує рівень шуму та відводить вихлопні гази подалі від оператора. Не використовуйте виріб із пошкодженим глушником або взагалі без глушника. Пошкоджений глушник збільшує рівень шуму та підвищує небезпеку

роботи виробу та відразу після роботи, а також під час роботи двигуна на холостих обертах глушник сильно нагрівається. Зважайте на легкозаймисті матеріали та/або випари, щоб не допустити пожежі.

808 - 010 - 06.11.2024 501Перевірка глушника

• Регулярно оглядайте глушник, стежте, щоб він був правильно під’єднаний та справний. Заходи безпеки під час заправки палива ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не запускайте виріб, якщо на ньому залишилося пальне або моторна олива. Приберіть непотрібне пальне/ оливу та дайте виробу просохнути.

• Якщо ви пролили пальне на свій одяг, негайно переодягніться.

• Не допускайте потрапляння пального на тіло, адже це може призвести до травм. Для видалення пального, що потрапило на тіло, використовуйте мило та воду.

• Не запускайте виріб у разі наявності протікання у двигуні. Регулярно перевіряйте двигун на протікання.

• Будьте обережні з пальним. Пальне є легкозаймистою речовиною, а його пари вибухонебезпечні та можуть призвести до травм або смерті.

• Не вдихайте вихлопні гази, це може призвести до травм. Забезпечте належне провітрювання.

• Не паліть біля пального або двигуна.

• Не кладіть біля пального або двигуна теплі

• Не доливайте пальне, коли двигун працює.

• Перед заправленням переконайтеся, що двигун

• Перед заправленням повільно відкрийте кришку паливного бака, обережно зменшивши тиск.

• Не заправляйте виріб у приміщенні. Недостатнє провітрювання може призвести до травм або смерті внаслідок задухи чи отруєння моноксидом

• Затягніть до упору кришку паливного бака. Якщо кришку паливного бака не затягнуто, існує ризик виникнення пожежі.

• Перед запуском пересуньте виріб щонайменше на 3м від місця, де ви заправляли його.

• Не заповнюйте паливний бак повністю. Під впливом високої температури паливо розширюється. Залиште трохи вільного місця вгорі паливного бака.

• Ніколи не зберігайте виріб із паливом у паливному баку в приміщенні, де є джерела запалювання, наприклад водонагрівачі, обігрівачі, сушарки для одягу тощо. Дайте двигуну охолонути, перш ніж ставити машину на зберігання в закрите приміщення. Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Вихлопні гази з двигуна містять монооксид вуглецю, отруйний та дуже небезпечний газ без запаху. Забороняється заводити виріб у приміщенні чи в замкненому просторі.

• Перед тим, як почати технічне обслуговування виробу, вимкніть двигун та від’єднайте провід запалювання від свічки запалювання. На моделі LC347VE, LC353VE також необхідно виймати акумулятор.

• Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

• Встановлення аксесуарів, виготовлених не виробником, або внесення змін, не затверджених ним, може призвести до серйозної травми чи смерті. Вносити зміни в виріб забороняється. Використовуйте лише сертифіковані виробником

• Якщо не проводити правильне та регулярне технічне обслуговування, виникає небезпека травм та пошкодження виробу.

• Виконуйте технічне обслуговування лише так, як це наведено в цьому посібнику користувача. Будь-які інші види обслуговування повинні проводитися в авторизованому центрі обслуговування Husqvarna.

• Регулярне обслуговування виробу може проводити авторизований центр обслуговування Husqvarna.

• Замінюйте пошкоджені, зношені або зламані

ПОПЕРЕДЖЕННЯ: Перед монтажем виробу необхідно прочитати розділ про заходи безпеки. На моделі LC347VE, LC353VE також необхідно виймати акумулятор. Регулювання ручки

1. Відпустіть нижні фіксувальні головки.

502 808 - 010 - 06.11.20242. Пересуньте головки у нижню частину прорізів зліва та справа виробу. (Мал. 20)

3. Встановіть висоту ручки в одне з двох доступних

4. Пересуньте головки вгору в напрямку ручки, доки

вони не зупиняться та ви не почуєте клацання. (Мал. 21)

5. Надійно затягніть фіксуючі голівки.

Встановлення виробу в положення для транспортування

1. Відпустіть нижні фіксувальні головки.

2. Пересуньте фіксувальні головки в нижню частину

прорізів зліва й справа виробу. (Мал. 20)

3. Складіть ручку вперед. (Мал. 22)

Встановлення виробу в положення для експлуатації

1. Розкладіть ручку у вертикальне положення. (Мал.

2. Пересуньте фіксувальні головки вгору в напрямку

ручки, доки вони не зупиняться й ви не почуєте клацання. (Мал. 21)

3. Надійно затягніть фіксувальні головки.

Монтаж травозбірника

1. Встановіть рамку травозбірника на мішок для

трави. Твердий бік мішка має бути знизу. Тримайте рукоятку рами зверху мішка для трави. (Мал. 24)

2. Вставте нижню частину рами травозбірника в паз

знизу травозбірника.

3. Зафіксуйте мішок для трави на рамі

травозбірника за допомогою затискачів. (Мал. 25)

4. Підніміть задню кришку.

5. Під’єднайте травозбірник до верхньої кромки

6. Встановіть нижню частину травозбірника в канал

викидання трави. (Мал. 26) Монтаж заглушки для мульчування

1. Підніміть задню кришку та вийміть травозбірник.

2. Вставте заглушку для мульчування в канал

викидання. (Мал. 27)

3. Замініть стандартне лезо на лезо для

мульчування, що постачається в комплекті приладдя для мульчування. Див.

характеристики на сторінці 511

Скошування трави без травозбірника чи заглушки для мульчування

• Підніміть задню кришку та вийміть травозбірник.

• Зніміть заглушку та лезо для мульчування, якщо вони встановлені.

• Перед використанням виробу закрийте задню

Під час експлуатації виробу зрізана трава викидається під задньою кришкою. Експлуатація

ПОПЕРЕДЖЕННЯ: Перед експлуатацією виробу обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки. Husqvarna Connect Husqvarna Connect є безкоштовною програмою для мобільного пристрою. У програмі Husqvarna Connect доступна ціла низка розширених функції для користування Husqvarna:

• розширена інформація про виріб;

• відомості про деталі й обслуговування виробу, а також довідкова інформація. Щоб почати користуватися Husqvarna Connect

1. Завантажте програму Husqvarna Connect на свій

2. Зареєструйтеся в програмі Husqvarna Connect.

3. Виконайте вказівки з підключення та реєстрації

виробу, наведені в програмі Husqvarna Connect. Зверніть увагу: У деяких країнах програма Husqvarna Connect може бути недоступною для завантаження. По додаткову інформацію звертайтеся до свого сервісного дилера. Перед початком роботи з виробом

1. Уважно прочитайте посібник користувача та

переконайтеся, що ви зрозуміли всі вказівки.

2. Огляньте різальне обладнання та переконайтеся,

що воно правильно встановлено та налаштовано.

Перевірка різального обладнання на сторінці

3. Перевірте рівень оливи та додайте її у двигун,

якщо потрібно. Див. Перевірка рівня оливи на сторінці 506

4. Наповніть паливний бак. Див.

Заправлення паливом на сторінці 504

808 - 010 - 06.11.2024 503Заправлення паливом

Якщо є можливість, використовуйте бензин із низьким рівнем викидів/ бензин-алкілат. Якщо можливості використовувати бензин із низьким рівнем викидів/ бензин-алкілат немає, використовуйте якісний неетилований бензин або етилований бензин з октановим числом не менше90. УВАГА: Не використовуйте бензин з октановим числом нижче 90RON (87AKI). Це може призвести до пошкодження

1. Повільно відкрутіть кришку паливного бака, щоб

2. Повільно залийте пальне з каністри. У разі

проливання пального витріть його ганчіркою або дайте йому висохнути.

3. Витріть поверхню біля кришки паливного бака.

4. Затягніть до упору кришку паливного бака. Якщо

кришку паливного бака не затягнуто, існує ризик виникнення пожежі.

5. Перед запуском пересуньте виріб на 3м від

місця, де ви заправляли його. Налаштування висоти різання Можна встановити 6 різних рівнів висоти різання.

1. Для зменшення висоти різання потягніть важіль

регулювання висоти різання назад.

2. Для збільшення висоти різання потягніть важіль

регулювання висоти різання вперед. (Мал. 28)

Не встановлюйте занадто низьку висоту різання. Леза можуть зачепити землю, якщо поверхня газону буде нерівною. Запуск виробу

• Переконайтеся, що дріт запалювання під’єднаний до свічки запалювання. Запуск вручну (LC247, LC247S, LC253S, LC347V, LC353V)

1. Залишайтеся позаду виробу.

2. Утримуйте ручку зупинення двигуна біля

3. Утримуйте ручку троса стартера правою рукою.

4. Повільно потягніть ручку троса стартера доки не

відчуєте деякий спротив.

5. Потягніть шнур сильно, щоб запустити двигун.

ПОПЕРЕДЖЕННЯ: Не намотуйте трос стартера на руку. Електричний запуск (LC347VE, LC353VE)

1. Переконайтеся, що акумулятор заряджений. Див.

Перше використання акумулятора на сторінці

2. Встановіть акумулятор на двигун. Акумулятор

зафіксується на місці, коли ви почуєте клацання. (Мал. 30)

3. Стійте позаду виробу й утримуйте ручку

зупинення двигуна(A) біля рукоятки. (Мал. 31)

4. Натисніть і втримуйте кнопку електричного

запуску(В) протягом 3–5секунд. Запуститься

Зверніть увагу: Якщо двигун не запуститься, зачекайте 1хвилину та спробуйте знову його запустити. Підключення приводу до коліс

• За використання моделей із приводною скобою потягніть скобу в напрямку верхньої ручки. (Мал. 32)

• За використання моделей із регулятором швидкості перемістіть важіль регулятора швидкості вперед, щоб збільшити швидкість, або назад, щоб зменшити швидкість. (Мал. 33)

• Перш ніж рухати виріб у зворотному напрямку, розчепіть привід і штовхніть виріб уперед приблизно на 10см.

• У разі наближенні до перешкоди відпустіть привідну скобу, щоб розчепити привід. Зупинка виробу

• Щоб зупинити двигун, необхідно відпустити ручку зупинення двигуна. Виймання акумулятора (LC 347VE & LC 353VE) Щоб запобігти випадковому запуску двигуна, коли виріб не використовується, знімайте акумулятор.

• Натисніть на кнопку блокування(A) і потягніть акумулятор прямо вгору. (Мал. 34) Забезпечення ефективної роботи

• Завжди користуйтеся гострим лезом. Тупе лезо ріже нерівно, а трава на поверхні розрізу жовтіє. Крім того, гостре лезо споживає менше енергії за

• Не скошуйте більше ⅓ довжини трави. Спочатку треба виконувати скошування з великою висотою різання. Оцініть результат і зменште висоту зрізання на потрібну вам. Якщо трава дуже довга, ведіть газонокосарку повільно і виконайте скошування двічі, якщо це необхідно.

• Косіть щоразу в різних напрямках, щоб на газоні не було смуг.

808 - 010 - 06.11.2024• Тримайте кожух леза в чистоті. Скупчення трави

й бруду на внутрішньому боці кожуха леза може негативно вплинути на результат роботи. Див. Чищення внутрішніх поверхонь кожуха леза на сторінці 506

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: Перед виконанням робіт із технічного обслуговування обов’язково прочитайте й усвідомте зміст розділу про заходи

Для всіх робіт з обслуговування та ремонту необхідна спеціальна підготовка. Ми гарантуємо доступність послуг із професійного ремонту та обслуговування. Якщо ваш дилер не є агентом з обслуговування, зверніться до нього по інформацію щодо найближчого центру обслуговування. Для отримання більш детальної інформації див. www.husqvarna.com. Графік технічного обслуговування УВАГА: У разі нахиляння виробу переконайтеся, що повітряний фільтр розташований зверху й не направлений у бік землі. Ризик пошкодження двигуна. УВАГА: За використання моделей з електричним запуском перед виконанням їх технічного обслуговування, ремонту або чищення необхідно завжди знімати акумулятор. Інтервали технічного обслуговування вказані з урахуванням щоденного використання виробу. Інтервали змінюються для іншої частоти використання виробу. Інформацію щодо технічного обслуговування елементів, помічених знаком * див. у

ОБСЛУГОВУВАННЯ на сторінці 505

Технічне обслуговування Щодня Щомісяця Щосезонно Загальна перевірка X Перевірка рівня оливи X Заміна оливи (уперше через 5годин експлуатації, далі– кожні 50годин експлуатації)

Очищення виробу X Перевірка різального обладнання X Перевірка кожуха леза* X Перевірка ручки зупинення двигуна* X Перевірка глушника* X Перевірка свічки запалювання. У разі необхідності почистьте чи замініть свічку запалювання.

Перевірка повітряного фільтра X Почистьте повітряний фільтр

Якщо виріб працює за значного навантаження чи за високої температури навколишнього середовища, замінюйте моторну оливу кожні 25годин.

У разі експлуатації в умовах запиленості чи за наявності викидів у повітрі виконуйте чищення частіше. Якщо повітряний фільтр дуже брудний, замініть його.

808 - 010 - 06.11.2024 505Технічне обслуговування Щодня Щомісяця Щосезонно

Замініть повітряний фільтр X Перевірка паливної системи X Почистьте ребра охолодження на циліндрі. X Огляньте й відрегулюйте дріт зчеплення. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

Процедура загальної перевірки

• Переконайтеся, що всі гайки й гвинти на виробі затягнуто відповідним чином. Чищення зовнішніх поверхонь

• Прибирайте листя, траву та бруд за допомогою

• Переконайтеся, що всмоктувач повітря зверху двигуна не заблокований.

• Для чищення виробу не використовуйте миючий апарат високого тиску.

• У разі використання води для чищення виробу, забороняється лити її безпосередньо на двигун. Чищення внутрішніх поверхонь кожуха леза

1. Вилийте паливо з паливного бака.

2. Покладіть виріб на бік глушником донизу.

УВАГА: Якщо покласти виріб повітряним фільтром донизу, може виникнути ризик пошкодження

3. Промийте водою зі шлангу внутрішню поверхню

кожуха леза. Перевірка різального обладнання ПОПЕРЕДЖЕННЯ: Зніміть провід запалювання зі свічки запалювання, щоб попередити ненавмисний запуск. ПОПЕРЕДЖЕННЯ: Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

1. Перевірте різальне обладнання на наявність

пошкоджень або тріщин. Обов’язково замінюйте пошкоджене різальне обладнання.

2. Огляньте лезо на предмет пошкоджень або

затуплення. Зверніть увагу: Після гостріння леза необхідно відрегулювати його баланс. Гостріння, заміну та балансування леза необхідно проводити в центрі обслуговування. У разі потрапляння на перешкоду, що призвела до зупинки двигуна, замініть пошкоджене лезо. Спеціалісти центру обслуговування мають провести оцінювання стану леза та надати консультацію щодо необхідності його гостріння або заміни. Заміна ножа

1. Зафіксуйте лезо дерев’яним брусом. (Мал. 35)

2. Зніміть болт фіксації леза й пружинну шайбу.

4. Перевірте опору леза й болт на наявність

5. Перевірте, чи не погнутий вал двигуна.

6. Під час установлення нового леза спрямовуйте

розміщені під кутом кінці в напрямку кожуха леза. (Мал. 36)

7. Переконайтеся, що лезо розташоване на одному

рівні із центром вала двигуна.

8. Зафіксуйте лезо дерев’яним брусом. Установіть

пружинну шайбу й затягніть болт і шайбу з моментом 70Н·м. (Мал. 37)

9. Прокрутіть лезо рукою й переконайтеся в тому,

що воно вільно обертається. ПОПЕРЕДЖЕННЯ: Використовуйте міцні робочі рукавиці. Лезо дуже гостре, ним можна легко порізатися.

10. Запустіть виріб, щоб перевірити роботу леза. У

разі неправильного встановлення леза у виробі буде спостерігатися вібрація або результат скошування буде незадовільним. Перевірка рівня оливи

Занадто низький рівень оливи може спричинити пошкодження двигуна. Перед запуском виробу необхідно перевіряти рівень оливи.

1. Установіть виріб на рівній поверхні.

808 - 010 - 06.11.20242. Зніміть кришку бака для оливи та під’єднаний

вимірювальний стрижень.

3. Усуньте оливу з вимірювального стрижня.

4. Повністю вставте вимірювальний стрижень у бак

a) Не закривайте кришку бака для оливи на моделях LC247, LC247S. b) Закрийте кришку бака для оливи на моделі LC253S, LC347V, LC347VE, LC353V, LC353VE.

5. Зніміть кришку бака для оливи й вимірювальний

6. Перевірте рівень оливи на під’єднаному

вимірювальному стрижні.

7. Якщо рівень оливи занизький, залийте моторну

оливу й перевірте рівень ще раз. (Мал. 38) Зверніть увагу: Для запобігання проливання скористайтеся лійкою.

8. Коли рівень оливи буде правильним, встановіть

кришку бака для оливи. Заміна моторної оливи ПОПЕРЕДЖЕННЯ: Відразу після зупинки двигуна моторна олива є дуже гарячою. Дайте двигуну охолонути, перш ніж зливати моторну оливу. Якщо моторна олива потрапить на шкіру, промийте цю ділянку водою з милом. (Мал. 39)

1. Запустіть виріб і дочекайтеся, коли запаси палива

в баку буде вичерпано.

2. Витягніть провід запалювання зі свічки

3. Зніміть кришку бака для оливи та під’єднаний

вимірювальний стрижень.

4. Підставте під виріб резервуар для збору моторної

5. Нахиліть виріб або злийте моторну оливу з бака

для оливи й насоса оливи (аксесуар).

6. Залийте свіжу моторну оливу рекомендованого в

Технічні характеристики на сторінці 511

7. Перевірте рівень оливи. Див.

Перевірка рівня оливи на сторінці 506

8. Коли рівень оливи буде правильним, встановіть

кришку бака для оливи. Акумулятор (LC347VE, LC353VE) ПОПЕРЕДЖЕННЯ: Пошкоджений акумулятор знижує рівень безпеки під час експлуатації виробу. Завжди користуйтеся лише акумуляторами, схваленими виробником. Акумулятор живить блок електричного запуску та водночас є захисним пристроєм, що запобігає ненавмисному запуску. Виймайте акумулятор, коли не працюєте з виробом або коли залишаєте його без

Перше використання акумулятора УВАГА: Не давайте акумулятору повністю розряджатися. Повне розрядження акумулятора може призвести до його пошкодження. Перед першим використанням акумулятор необхідно

1. Під’єднайте зарядний пристрій до акумулятора,

як описано в розділі Заряджання акумулятора на сторінці 507

2. Зачекайте, доки ввімкнеться хоча б один зелений

3. Прикріпіть акумулятор до двигуна, як описано в

Електричний запуск (LC347VE, LC353VE) на сторінці 504

Заряджання акумулятора Якщо на акумуляторі горить всього один світлодіод або світлодіоди взагалі не горять, їх необхідно зарядити. Розряджений акумулятор повністю заряджається протягом двох годин. Заряджання протягом менших проміжків часу не завдає шкоди акумулятору.

1. Під’єднайте зарядний пристрій до акумулятора.

2. Під’єднайте зарядний пристрій до розетки

електромережі 100–240В, 50–60Гц.

3. Спочатку від’єднайте зарядний пристрій від

розетки, а потім від акумулятора. Стан заряджання акумулятора Світлодіодний індикатор на акуму-

Світлодіодний індикатор1 блимає

1–9% Світлодіодний індикатор1 горить

10–32% Світлодіодний індикатор1 горить зеленим, а світлодіодний індика- тор2 горить червоним. 33–54% Світлодіодні індикатори1 і 2 гор- ять зеленим, а світлодіодний інди- катор3 горить червоним. 55–77%

808 - 010 - 06.11.2024 507Світлодіодний індикатор на акуму-

Світлодіодні індикатори1, 2 й 3 горять зеленим, а світлодіодний ін- дикатор4 горить червоним. 78–100% Ламповий індикатор на зарядному пристрої

Горить червоним Акумулятор заряджаєть-

Горить зеленим Акумулятор повністю за-

Перевірка свічки запалювання УВАГА: Завжди користуйтеся рекомендованими свічками запалювання. Неправильний тип свічки запалювання може призвести до пошкодження виробу.

• Якщо двигун втрачає потужність, його важко запустити або він погано працює на холостому ходу, необхідно перевірити свічку запалювання.

• Щоб зменшити ризик потрапляння зайвих предметів на електроди свічки запалювання, дотримуйтеся таких інструкцій: a) переконайтеся, що швидкість холостого ходу налаштовано правильно; b) переконайтеся в правильності змішування паливної суміші; c) переконайтеся, що повітряний фільтр чистий.

• Якщо свічка запалювання забруднена, її слід очистити та переконатися в тому, що між електродами встановлено правильний проміжок

Технічні характеристики на сторінці 511

• За необхідності замініть свічку запалювання. Повітряний фільтр Брудний повітряний фільтр може призвести до пошкодження двигуна або його неправильної роботи. У разі експлуатації в умовах запиленості виконуйте обслуговування повітряного фільтра частіше. Дивіться розділ Графік технічного обслуговування на сторінці 505 щодо інформації стосовно інтервалів заміни повітряного фільтра. Зверніть увагу: Пошкоджений повітряний фільтр обов’язково потрібно замінити. Установлення й виймання повітряного фільтра (LC253S, LC347V, LC347VE, LC353V, LC353VE) ПОПЕРЕДЖЕННЯ: Використовуйте захисні рукавички.

1. Натисніть на затискачі кришки повітряного

2. Обережно вийміть кришку повітряного фільтра

3. Вийміть повітряний фільтр (B). (Мал. 42)

4. Перевірте повітряний фільтр на наявність

пошкоджень. Пошкоджений повітряний фільтр необхідно замінювати.

5. Почистьте й перевірте повітряний фільтр. Див.

Очищення повітряного фільтра на сторінці 508

6. Для встановлення виконайте вказівки вище у

зворотному порядку. Очищення повітряного фільтра Брудний повітряний фільтр може призвести до пошкодження двигуна або його неправильної роботи. В умовах запиленості виконуйте технічне обслуговування повітряного фільтра частіше. Дивіться розділ Графік технічного обслуговування на сторінці 505 щодо інформації стосовно інтервалів заміни повітряного фільтра.

1. Зніміть кришку повітряного фільтра та витягніть

2. Для очищення фільтра постукайте ним по пласкій

поверхні. Не використовуйте розчинник із вмістом нафти, гасу або стиснене повітря для очищення

Зверніть увагу: Повітряні фільтри, які працюють протягом тривалого часу, неможливо очистити повністю. Регулярно замінюйте повітряний фільтр. Пошкоджені повітряні фільтри необхідно замінювати.

3. Під час установлення повітряного фільтра

переконайтеся, що він щільно прилягає до тримача фільтра. Перевірка паливної системи

• Перевірте кришку паливного бака та її ущільнювач на предмет пошкоджень.

• Перевірте шланг подачі пального на предмет протікань. У разі пошкодження шланга подачі пального замініть його в центрі обслуговування. Спорожнення паливного бака

1. Поставте контейнер під паливний бак.

2. Зніміть кришку паливного бака.

808 - 010 - 06.11.20243. Встановіть хомути кріплення паливного шланга

4. Вийміть паливний шланг із карбюратора.

5. Вставте шланг паливного бака в контейнер і

зніміть хомути кріплення шланга.

6. Нахиліть виріб і злийте моторну оливу в

Заміна паливного фільтра ПОПЕРЕДЖЕННЯ: Використовуйте захисні рукавиці.

1. Спорожніть паливний бак.

2. Зніміть хомут кріплення шланга з паливного бака.

3. Зніміть паливний шланг із паливного бака. Може

вилитися невелика кількість палива. (Мал. 44)

4. Зніміть паливний фільтр із паливного бака. (Мал.

5. Встановіть новий паливний фільтр у паливний

6. Під’єднайте паливний шланг до паливного бака.

7. Вставте хомут кріплення шланга у паливний бак.

Регулювання дроту зчеплення (LC 247S, LC 253S) Якщо відчувається, що привід працює повільно, треба відрегулювати дріт зчеплення.

1. Для збільшення швидкості приводу поверніть

гвинт регулювання проти годинникової стрілки. Зверніть увагу: У разі, якщо привід активується без задіяння привідної скоби, необхідно подовжити дріт.

2. Для подовження дроту та зменшення швидкості

приводу необхідно повернути гвинт регулювання за годинниковою стрілкою. (Мал. 46) Якщо навіть після регулювання відчувається, що привід працює повільно, віддайте виріб до центру обслуговування для заміни приводного паса. Для регулювання дроту зчеплення для регульованої швидкості (LC347V, LC347VE, LC353V, LC353VE) Якщо двигун запущено, а низьку швидкість неможливо увімкнути, необхідно налаштувати регулятор швидкості.

1. Для збільшення швидкості приводу поверніть

гвинт регулювання проти годинникової стрілки. Зверніть увагу: У разі, якщо привід активується без задіяння регулятора швидкості, необхідно подовжити дріт.

2. Для подовження дроту та зменшення швидкості

приводу необхідно повернути гвинт регулювання за годинниковою стрілкою. (Мал. 46) Якщо навіть після регулювання відчувається, що привід працює повільно, віддайте виріб до центру обслуговування для заміни приводного паса. Усунення несправностей двигуна Несправність Можлива причина Вирішення Двигун не запускається. Дріт запалювання під’єднано непра-

Під’єднайте дріт запалювання до свіч- ки запалювання. Паливний бак порожній. Залийте до паливного бака (А) паливо правильного типу. Паливо занадто старе. Спорожніть паливний бак і карбюра- тор. Заповніть їх бензином. Бруд у карбюраторі або паливній лінії. Прочистьте карбюратор і/ або паливо-

Пошкоджена свічка запалювання. Відрегулюйте проміжок між електрода- ми, прочистьте чи замініть свічку запа-

Паливо на свічці запалювання. Почистьте свічку запалювання.

808 - 010 - 06.11.2024 509Несправність Можлива причина Вирішення

Двигун не зупиняється. Механізм зупинки не працює належ-

Від’єднайте дріт запалювання від свіч- ки запалювання. Віддайте виріб до ав- торизованого центру обслуговування для ремонту. Двигун працює не плавно. Дріт запалювання під’єднано непра-

Під’єднайте дріт запалювання до свіч- ки запалювання. У паливопроводі накопичився бруд, або пальне зіпсувалося. Прочистьте паливопровід. Заповніть паливний бак новим пальним належ-

Кришка паливного бака забилася. Прочистьте кришку паливного бака. У паливній системі є вода чи бруд. Спорожніть паливний бак. Заповніть паливний бак новим пальним належ-

Засмічено повітряний фільтр. Очистьте повітряний фільтр. Необхідно відрегулювати карбюратор. Передайте виріб до авторизованого центру обслуговування для регулю- вання карбюратора. Двигун перегрівається. Занизький рівень моторної оливи. Заправте двигун оливою. Недостатній потік повітря. Прочистьте повітряний фільтр і корпус повітряного фільтра. Необхідно відрегулювати карбюратор. Передайте виріб до авторизованого центру обслуговування для регулю- вання карбюратора. На високій швидкості у дви- гуна починаються перебої із запалюванням. Проміжок між електродами у свічці за- палювання замалий. Налаштуйте проміжок між електрода-

Незвичні шуми двигуна під час звичайного навантажен-

Неправильний тип бензину. Спорожніть паливний бак і карбюра- тор. Заповніть їх бензином. Дивіться

Перевірка паливної системи на сторінці 508 . Якщо проблему не вда- лося усунути, зверніться до місцевого дилера з обслуговування. На холостому ходу двигун працює не плавно. Свічка запалювання забруднена чи пошкоджена, або завеликий проміжок між електродами. Відрегулюйте проміжок або замініть свічку запалювання. Необхідно відрегулювати карбюратор. Відрегулюйте карбюратор. Засмічено повітряний фільтр. Очистьте повітряний фільтр. Транспортування, зберігання й утилізація Транспортування та зберігання

• У разі транспортування та зберігання виробу та пального необхідно переконатися у відсутності протікань та випарів. Іскри або відкритий вогонь, наприклад, від електричних пристроїв, можуть спричинити пожежу.

• Для зберігання та транспортування палива слід використовувати лише сертифіковані резервуари.

• Спорожніть паливний бак у разі, якщо виріб зберігатиметься протягом тривалого часу. 510 808 - 010 - 06.11.2024Утилізуйте паливо у відповідних місцях для

• Під час транспортування закріплюйте виріб безпечним чином, щоб уникнути пошкоджень та нещасних випадків.

• Зберігайте виріб у закритому приміщенні, куди не зможуть отримати доступ діти та особи без належної підготовки.

• Зберігайте виріб у сухому місці за температури нижче 0градусів. Транспортування та зберігання акумулятора й зарядного пристрою

• Не виймайте акумулятор, доки виріб не зупиниться та не охолоне. Щоб вийняти акумулятор, натисніть і втримуйте кнопку зверху акумулятора та вийміть його з відсіку.

• Якщо термін зберігання становитиме більше 30днів, заряджайте акумулятор, доки на ньому не горітимуть більше 3зелених індикаторів.

• Щоб уникнути пошкодження акумулятора, заряджайте його один раз кожні 3місяці.

• Акумулятор і зарядний пристрій слід зберігати за температури від 5°C до 40°C. Більш висока температура або джерела високої температури, наприклад вогонь, можуть пошкодити акумулятор.

• Не розбирайте акумулятор.

• Не занурюйте акумулятор повністю у воду. Зберігайте акумулятор у прохолодному, сухому, добре провітрюваному приміщенні.

• Якщо від акумулятора чимось тхне, він дуже нагрівається або нагрівання спричиняє його деформацію під час використання, зберігання або заряджання, вийміть акумулятор і не використовуйте його.

• Щоб уникнути пошкодження акумулятора або зарядного пристрою під час транспортування, їх має бути закріплено.

• Переконайтеся, що зарядний пристрій не нагрівається занадто сильно.

• Виконуйте місцеві вимоги та відповідні норми та правила щодо утилізації.

• Утилізуйте всі хімічні речовини на кшталт моторної оливи або антифризу в центрі обслуговування або у відповідних місцях для утилізації.

• Якщо виріб більше не використовується, відправте його дилеру Husqvarna або утилізуйте у відповідному місці для утилізації.

• Акумулятор необхідно утилізувати в центрі обслуговування або в спеціальному місці для утилізації відпрацьованих акумуляторів. Технічні характеристики LC247 LC247S LC253S

Бренд Husqvarna Husqvarna Husqvarna Модель HS 139A HS 139A HS 166A Тип двигуна Одноциліндровий, 4-тактний, форсова-

Повітряне охолод- ження, верхнє роз- ташування клапанів Одноциліндровий, 4-тактний, форсова-

Повітряне охолод- ження, верхнє роз- ташування клапанів Одноциліндровий, 4-тактний, форсова-

Повітряне охолод- ження, верхнє роз- ташування клапанів

Частота обертання двигуна– номінальна,

2900/хв 2900/хв 2900/хв Номінальна потужність двигуна, кВт

Указана номінальна потужність двигуна є середньою кінцевою потужністю (за вказаного числа обертів на хвилину) типового серійного двигуна для цієї моделі, виміряною згідно зі стандартом SAE J1349/ ISO1585. Потужність серійних двигунів може відрізнятися від цього значення. Фактична вихідна потуж- ність двигуна, установленого у виробі, залежить від робочої швидкості, умов навколишнього середови- ща та інших факторів.

808 - 010 - 06.11.2024 511LC247 LC247S LC253S

Система запалювання Свічка запалювання Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Проміжок між електродами, мм 0,7–0,8 0,7–0,8 0,7–0,8 Паливна система й система змащування Тип змащування двигуна Бризкання Бризкання Бризкання Місткість паливного бака, л 0,9 0,9 1 Місткість бака для мастила, л 0,5 0,5 0,5 Моторна олива

Маса з порожніми баками, кг 27,5 29,5 31,5 Випромінювання шуму

Рівень звукової потужності, дБ (A) 95 95 97 Гарантований рівень звукової потужності,

Рівень звукового тиску у вусі оператора,

Вібрація верхньої ручки, м/с

2,7 2,7 3,9 Різальне обладнання Висота зрізання, мм 20-75 20-75 20-75 Ширина зрізання, мм 470 470 530 Система скошування Збирання/ BioClip

Стандартне лезо Система збирання 5882755-10 Система збирання 5882755-10 Система збирання 5797972-10

Використовуйте моторну оливу класу APISJ або вище. У разі використання оливи SAE-30 за темпера- тури нижче +5°C існує ризик недостатнього змащування двигуна. Це може призвести до пошкодження двигуна. Див. Заміна моторної оливи на сторінці 507 для отримання відомостей щодо оливи, яку слід використовувати за низьких температур. Ознайомтеся з таблицею в’язкості в посібнику користувача двигуна (якщо він входить до комплекту) та виберіть оптимальну в’язкість залежно від очікуваної зов- нішньої температури.

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC.

Заявлені дані про рівень звукового тиску мають стандартну статистичну розбіжність (стандартне відхи- лення) у 1,2дБ(A).

Заявлені дані щодо рівня вібрації мають стандартну статистичну розбіжність (стандартне відхилення) у 0,2м/с

512 808 - 010 - 06.11.2024LC247 LC247S LC253S Додаткове лезо Mulch 5882757-10 Mulch 5882757-10 Mulch 5889039-10 Ємність травозбірника, літрів 55 55 60

Швидкість самохідного руху, км/ч – 4 4 Система запуску Електричний стартер Ні Ні Ні Акумулятор - - - LC347V LC347VE LC353V LC353VE

Бренд Husqvarna Husqvarna Husqvarna Husqvarna Модель HS 166A HS166AE HS 166A HS166AE Тип двигуна Одноциліндро- вий, 4-тактний,

Повітряне охо- лодження, верх- нє розташуван- ня клапанів Одноциліндро- вий, 4-тактний,

Повітряне охо- лодження, верх- нє розташуван- ня клапанів Одноциліндро- вий, 4-тактний,

Повітряне охо- лодження, верх- нє розташуван- ня клапанів Одноциліндро- вий, 4-тактний,

Повітряне охо- лодження, верх- нє розташуван- ня клапанів

Частота обертання двигуна– номі- нальна, об/хв 2900/хв 2900/хв 2900/хв 2900/хв Номінальна потужність двигуна,

2,75 2,75 2,75 2,75 Система запалювання Свічка запалювання Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Проміжок між електродами, мм 0,7–0,8 0,7–0,8 0,7–0,8 0,7–0,8 Паливна система й система змащування Тип змащування двигуна Бризкання Бризкання Бризкання Бризкання Місткість паливного бака, л 1,0 0,9 1,0 0,9 Місткість бака для мастила, л 0,5 0,5 0,5 0,5

Указана номінальна потужність двигуна є середньою кінцевою потужністю (за вказаного числа обертів на хвилину) типового серійного двигуна для цієї моделі, виміряною згідно зі стандартом SAE J1349/ ISO1585. Потужність серійних двигунів може відрізнятися від цього значення. Фактична вихідна потуж- ність двигуна, установленого у виробі, залежить від робочої швидкості, умов навколишнього середови- ща та інших факторів.

Маса з порожніми баками, кг 30,5 31,5 32,0 33,0 Випромінювання шуму

Рівень звукової потужності, дБ (A) 95 95 97 97 Гарантований рівень звукової по- тужності, L

Рівень звукового тиску у вусі опе- ратора, дБ(А)

Вібрація верхньої ручки, м/с

3,5 3,5 3,9 3,9 Різальне обладнання Висота зрізання, мм 20-75 20-75 20-75 20-75 Ширина зрізання, мм 470 470 530 530 Система скошування Збирання/ BioClip

дання ззаду Стандартне лезо Система збиран- ня 5882755-10 Система збиран- ня 5882755-10 Система збиран- ня 5797972-10 Система збиран- ня 5797972-10 Додаткове лезо Mulch 5882757-10 Mulch 5882757-10 Mulch 5889039-10 Mulch 5889039-10 Ємність травозбірника, літрів 55 55 60 60

Швидкість самохідного руху, км/ч 2,8–5,0 2,8–5,0 2,8–5,0 2,8–5,0 Система запуску

Використовуйте моторну оливу класу SF, SG, SH, SJ або вище. У разі використання оливи SAE-30 за температури нижче +5°C існує ризик недостатнього змащування двигуна. Це може призвести до пошкодження двигуна. Див. Заміна моторної оливи на сторінці 507 для отримання відомостей щодо оливи, яку слід використовувати за низьких температур. Ознайомтеся з таблицею в’язкості в посібнику користувача двигуна (якщо він входить до комплекту) та виберіть оптимальну в’язкість залежно від очікуваної зовнішньої температури.

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC.

Заявлені дані про рівень звукового тиску мають стандартну статистичну розбіжність (стандартне відхи- лення) у 1,2дБ(A).

Заявлені дані щодо рівня вібрації мають стандартну статистичну розбіжність (стандартне відхилення) у 0,2м/с

514 808 - 010 - 06.11.2024LC347V LC347VE LC353V LC353VE Електричний стартер Ні Так Ні Так Акумулятор - Літій-іонний, 10,8 В, 21,6

- Літій-іонний, 10,8 В, 21,6

808 - 010 - 06.11.2024 515Декларація відповідності

Декларація відповідності ЄС Ми, компанія Husqvarna AB, SE-561 82 Huskvarna, Швеція, тел.: +46-36-146500, заявляємо під свою виключну відповідальність, що представлений виріб: Опис Газонокосарка Бренд Husqvarna Тип/ модель LC247, LC247S, LC253S, LC347V, LC347VE, LC353V, LC353VE Ідентифікація Серійні номери за 2022рік і пізніше повністю відповідає таким директивам і нормам ЄС:

2006/42/EC «Про механічне обладнання» 2014/30/EU «Про електромагнітну сумісність» 2000/14/EC «Про виділення шуму в навколишнє середовище» 2011/65/EU «Про обмеження використання деяких небезпечних речовин в електричному й елек- тронному обладнанні» і що до нього застосовуються вказані далі узгоджені стандарти та/або технічні специфікації: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010,

EN ISO 14982:2009, EN IEC 63000:2018

Уповноважений орган: Компанія 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden підтвердила відповідність директиві ради ЄС 2000/14/EC, процедура оцінки відповідності: ДодатокVI. Відомості стосовно випромінювання шуму дивіться в

Технічні характеристики на сторінці 511
