KÄYTTÖOHJE LC 253S HUSQVARNA

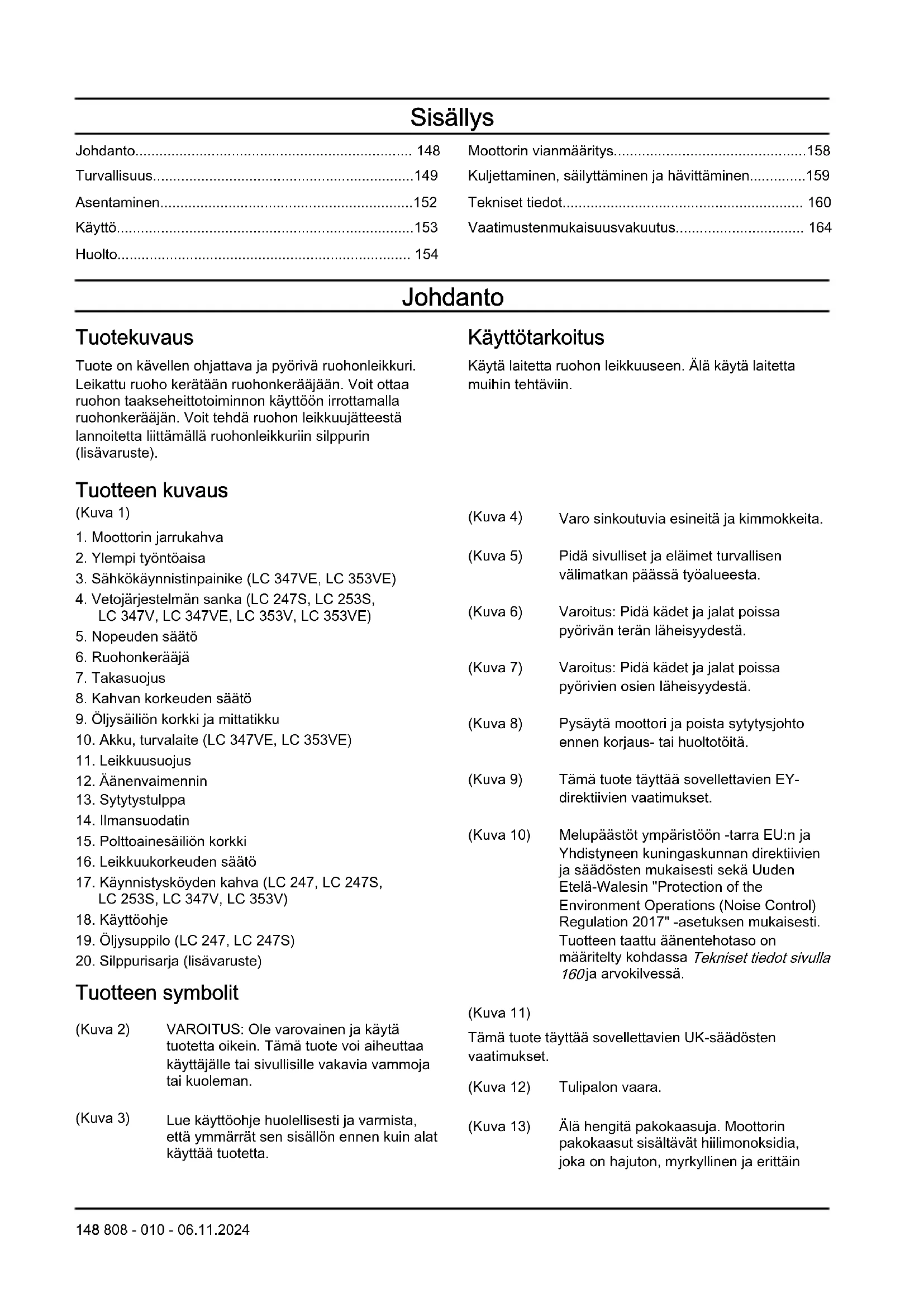

• Johdanto p. 148
• Turvallisuus p. 149
• Asentaminen p. 152
• Käyttö p. 153
• Huolto p. 154
• Moottorin vianmääritys p. 158
• Kuljettaminen, säilyttäminen ja hävittäminen p. 159
• Tekniset tiedot p. 160
• Vaatimustenmukaisuusvakuutus Johdanto Tuotekuvaus Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Leikattu ruoho kerätään ruohonkerääjään. Voit ottaa ruohon taakseheittotoiminnon käyttöön irrottamalla ruohonkerääjän. Voit tehdä ruohon leikkuujätteestä lannoitetta liittämällä ruohonleikkuriin silppurin (lisävaruste). Käyttötarkoitus Käytä laitetta ruohon leikkuuseen. Älä käytä laitetta muihin tehtäviin. Tuotteen kuvaus (Kuva 1) p. 164

1. Moottorin jarrukahva

2. Ylempi työntöaisa

3. Sähkökäynnistinpainike (LC347VE, LC353VE)

8. Kahvan korkeuden säätö

9. Öljysäiliön korkki ja mittatikku

15. Polttoainesäiliön korkki

16. Leikkuukorkeuden säätö

20. Silppurisarja (lisävaruste)

Tuotteen symbolit (Kuva 2) VAROITUS: Ole varovainen ja käytä tuotetta oikein. Tämä tuote voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. (Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön ennen kuin alat käyttää tuotetta. (Kuva 4) Varo sinkoutuvia esineitä ja kimmokkeita. (Kuva 5) Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta. (Kuva 6) Varoitus: Pidä kädet ja jalat poissa pyörivän terän läheisyydestä. (Kuva 7) Varoitus: Pidä kädet ja jalat poissa pyörivien osien läheisyydestä. (Kuva 8) Pysäytä moottori ja poista sytytysjohto ennen korjaus- tai huoltotöitä. (Kuva 9) Tämä tuote täyttää sovellettavien EY- direktiivien vaatimukset. (Kuva 10) Melupäästöt ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktiivien ja säädösten mukaisesti sekä Uuden Etelä-Walesin "Protection of the Environment Operations (Noise Control) Regulation 2017" -asetuksen mukaisesti. Tuotteen taattu äänentehotaso on määritelty kohdassa Tekniset tiedot sivulla

ja arvokilvessä. (Kuva 11) Tämä tuote täyttää sovellettavien UK-säädösten vaatimukset. (Kuva 12) Tulipalon vaara. (Kuva 13) Älä hengitä pakokaasuja. Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin 148 808 - 010 - 06.11.2024vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa. (Kuva 14) Kuuma pinta. (Kuva 16) Täytä moottori öljyllä ennen tuotteen käynnistämistä. (Kuva 17) LC247, LC247S, LC253S, LC347V, LC353V -mallin käynnistäminen: Paina moot- torin jarrukahva alas ja vedä käynnistysnarun kahvasta. (Kuva 18) LC347VE, LC353VE -mallin käynnistäminen: Paina moot- torin jarrukahva alas ja paina käynnistyspainiketta. (Kuva 15) Skannattava koodi. Huomautus: Muita tuotteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia. Euro V -päästöt VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän. Tuotteen vaurioituminen Emme ole vastuussa tuotteen vaurioitumisesta, jos:

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset turvallisuusohjeet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.

• Tuote muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen tuotteen käyttämistä.

• Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten tuotetta käytetään erityistilanteessa, sammuta tuote ja ota yhteys Husqvarna-jälleenmyyjään, ennen kuin jatkat.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.

• Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

• Salli vain sellaisten henkilöiden, jotka ovat lukeneet käyttöohjekirjan ja ymmärtäneet siinä annetut ohjeet, käyttää tuotetta.

• Älä anna lasten käyttää tuotetta.

• Pidä lapset poissa työskentelyalueelta. Vastuullisen aikuisen on oltava aina paikalla.

• Tuotetta saavat käyttää vain henkilöt, jotka ovat lukeneet ja ymmärtävät ohjeet.

• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset kyvyt ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

• Älä käytä laitetta jos olet väsynyt tai sairas tai alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

808 - 010 - 06.11.2024

149• Älä käytä tuotetta, joka on vahingoittunut tai joka ei toimi oikein.

• Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.

• Älä tee muutoksia moottorin käyntinopeuden hallintaan. Työalueen turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.

• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.

• Älä koskaan käytä tuotetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.

• Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää tuotteen turvallisen käytön.

• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.

• Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 15°.

• Käytä tuotetta sivusuunnassa rinteeseen nähden. Älä käytä tuotetta pystysuunnassa.

• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden. Työturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttää muihin käyttötarkoituksiin.

• Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 150

• Opettele pysäyttämään moottori nopeasti hätätilassa.

• Älä koskaan käynnistä moottoria suljetussa tilassa tai lähellä herkästi syttyviä materiaaleja. Moottorin pakokaasu on kuumaa ja se voi sisältää kipinöitä, jotka voivat aiheuttaa tulipalon.

• Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.

• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja kampiakseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.

• Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Irrota sytytyskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.

• Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.

• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.

• Ole aina tuotteen takana käyttäessäsi sitä.

• Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.

• Älä kallista tuotetta moottorin käynnistyksen aikana.

• Ole varovainen vetäessäsi tuotetta taaksepäin.

• Älä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta täytyy nostaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Älä kävele taaksepäin käyttäessäsi tuotetta.

• Sammuta moottori, kun siirrät tuotteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.

• Älä juokse tuotteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät tuotetta.

• Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.

• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri. Turvallisuusohjeet käyttöä varten Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä kuulonsuojaimia, kun melutaso on yli 85dB.

• Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.

• Käytä vahvakankaisia, pitkiä housuja.

• Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

808 - 010 - 06.11.2024Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Älä käytä tuotetta vahingoittuneiden tai viallisten turvalaitteiden kanssa.

• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteet ovat vahingoittuneet tai eivät toimi oikein, ota yhteys Husqvarna-huoltoliikkeeseen.

• Älä tee muutoksia turvalaitteisiin. Leikkuusuojuksen tarkistaminen Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta. Akku (LC347VE, LC353VE) VAROITUS: Viallinen akku heikentää tuotteen turvallisuutta. Käytä vain valmistajan hyväksymää akkua. Akku tuottaa tehon sähkökäynnistykseen ja on samalla turvalaite, joka estää tahattoman käynnistyksen. Irrota akku, kun et käytä tuotetta tai kun jätät tuotteen ilman valvontaa. Moottorin jarrukahvan tarkistaminen Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy.

• Käynnistä moottori ja vapauta sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna-huoltoliikkeen säätää moottorijarru. (Kuva 19) Äänenvaimennin Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Älä käytä tuotetta, jos äänenvaimennin on vaurioitunut tai puuttuu kokonaan. Vaurioitunut äänenvaimennin nostaa äänitasoa ja lisää tulipalon vaaraa. VAROITUS: Äänenvaimennin on erittäin kuuma käytön aikana, heti käytön jälkeen ja moottorin käydessä joutokäyntinopeudella. Ole varovainen syttyvien materiaalien ja/tai kaasujen läheisyydessä, jotta et aiheuta tulipaloa. Äänenvaimentimen tarkistaminen

• Tarkista äänenvaimennin säännöllisesti vaurioiden varalta ja varmista, että se on kiinnitetty oikein. Polttoaineturvallisuus VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Älä käynnistä tuotetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna tuotteen kuivua.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.

• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

• Älä käynnistä tuotetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.

• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.

• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.

• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.

• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

• Siirrä tuote ennen käynnistystä vähintään 3metrin / 10 jalan päähän paikasta, jossa lisäsit polttoainetta.

• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa polttoaineen laajenemaan. Jätä polttoainesäiliön päälle tyhjää tilaa.

• Älä koskaan säilytä polttoainetta sisältävää tuotetta tiloissa, joissa on mahdollisia kipinälähteitä, kuten kuumavesivaraaja, patteri tai pyykinkuivaaja. Anna moottorin jäähtyä, ennen kuin viet koneen sisälle. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa.

808 - 010 - 06.11.2024

151• Jos tuotetta täytyy huoltaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta. LC347VE, LC353VE -mallia käytettäessä myös akku on irrotettava.

• Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset tuotteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee tuotteeseen muutoksia. Käytä vain valmistajan hyväksymiä lisävarusteita.

• Jos tuotetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja tuotteen vaurioitumisen vaara kasvaa.

• Huolla tuote ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Kaikki muut huoltotoimet on tehtävä valtuutetussa Husqvarna- huoltoliikkeessä.

• Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa tuote säännöllisesti.

• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat. Asentaminen Johdanto VAROITUS: Ennen kuin kokoat tuotteen, lue turvallisuutta koskeva luku. LC347VE, LC353VE -mallia käytettäessä myös akku on irrotettava. Kahvan säätäminen

1. Irrota alemmat nupit.

2. Liu'uta nupit urien alaosaan laitteen molemmin

3. Aseta kahvan korkeus jompaankumpaan

käytettävissä olevista asennoista.

4. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne

pysähtyvät ja kuulet naksahduksen. (Kuva 21)

5. Kiristä nupit huolellisesti.

Laitteen asettaminen kuljetusasentoon

1. Irrota alemmat nupit.

2. Liu'uta nupit urien alaosaan laitteen molemmin

3. Taita työntöaisa eteenpäin. (Kuva 22)

Laitteen asettaminen käyttöasentoon

1. Taita kahva pystyasentoon. (Kuva 23)

2. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne

pysähtyvät ja kuulet naksahduksen. (Kuva 21)

3. Kiristä nupit huolellisesti.

Ruohonkerääjän asentaminen

1. Kiinnitä ruohonkerääjän kehys keruupussiin niin, että

pussin jäykkä osa on alhaalla. Pidä kehyksen kahva keruupussin yläpuolella. (Kuva 24)

2. Kiinnitä ruohonkerääjän kehyksen alaosa

ruohonkerääjän alaosassa olevaan uraan.

3. Kiinnitä keruupussi ruohonkerääjän kehykseen

kiinnikkeillä. (Kuva 25)

4. Nosta takasuojus ylös.

5. Kiinnitä ruohonkerääjä rungon yläreunaan.

6. Aseta ruohonkerääjän alempi osa ruohon

ulosheittokanavaan. (Kuva 26) Silppurin tulpan asentaminen (lisävaruste)

1. Nosta takasuojus ylös ja irrota ruohonkerääjä.

2. Aseta silppurin tulppa ruohonkerääjän

ulosheittokanavaan. (Kuva 27)

3. Vaihda terän tilalle silppurisarjan mukana toimitettu

silppuriterä. Katso kohta Tekniset tiedot sivulla 160

Ruohon leikkaaminen ilman kiinnitettyä ruohonkerääjää tai silppurin tulppaa

• Nosta takasuojus ylös ja irrota ruohonkerääjä.

• Jos silppurin tulppa ja silppuamisterä on kiinnitetty, irrota ne.

• Sulje takasuojus ennen laitteen käyttämistä. Kun käytät laitetta, ruohosilppu purkautuu takasuojuksen alle. 152 808 - 010 - 06.11.2024Käyttö Johdanto VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä. Husqvarna Connect Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovellus saat lisätoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja.

• Tietoja koneen osista ja huolto-ohjeita. Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus

mobiililaitteeseesi.

2. Rekisteröi Husqvarna Connect -sovelluksessa.

3. Liitä ja rekisteröi laite Husqvarna Connect

-sovelluksen ohjeiden mukaan. Huomautus: Husqvarna Connect -sovellus ei ole ladattavissa kaikilla markkina-alueilla. Lisätietoja saat huoltoliikkeestä. Ennen laitteen käyttöä

1. Lue käyttöohje huolellisesti ja varmista, että

ymmärrät sen sisältämät ohjeet.

2. Tutki terävarustus ja varmista, että se on

kiinnitetty ja säädetty asiamukaisesti. Katso kohta Terävarustuksen tarkistaminen sivulla 155

3. Tarkista öljytaso ja lisää moottoriöljyä tarvittaessa.

Katso kohta Öljyn määrän tarkistaminen – sivulla

4. Täytä polttoainesäiliö. Katso kohta

Polttoaineen lisääminen sivulla 153

Polttoaineen lisääminen Käytä ympäristöä säästävää bensiiniä tai alkylaattibensiiniä, jos niitä on saatavilla. Jos ympäristöä säästävää bensiiniä tai alkylaattibensiiniä ei ole saatavilla, käytä lyijytöntä tai lyijyllistä laatubensiiniä, jonka oktaaniluku on vähintään 90. HUOMAUTUS: Älä käytä polttoainetta, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta.

1. Vapauta polttoainesäiliöstä painetta avaamalla

polttoainesäiliön korkki hitaasti.

2. Kaada polttoainesäiliöön hitaasti polttoainetta. Jos

polttoainetta läikkyy, pyyhi aine pois liinalla ja anna polttoainejäämien kuivua.

3. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

4. Kiristä polttoainesäiliön korkki tiukasti.

Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

5. Siirrä laite ennen käynnistystä vähintään 3metrin

päähän paikasta, jossa lisäsit polttoainetta. Leikkuukorkeuden asettaminen Leikkuukorkeuden säädössä on 6 tasoa.

1. Vähennä leikkuukorkeutta siirtämällä

leikkuukorkeuden säätövipua taaksepäin.

2. Lisää leikkuukorkeutta siirtämällä leikkuukorkeuden

säätövipua eteenpäin. (Kuva 28) HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan. Tuotteen käynnistäminen

• Varmista, että sytytyskaapeli on liitettynä sytytystulppaan. Manuaalinen käynnistys (LC247, LC247S, LC253S, LC347V, LC353V)

1. Seiso laitteen takana.

2. Pidä moottorin jarrukahvaa työntöaisaa vasten.

3. Pitele käynnistysnarun kahvaa oikealla kädelläsi.

4. Vedä käynnistysnarusta hitaasti, kunnes tunnet

5. Käynnistä moottori vetämällä voimakkaasti.

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille. Sähkökäynnistys (LC347VE, LC353VE)

1. Varmista, että akku on ladattu. Katso kohta

Akun ensimmäinen käyttökerta sivulla 156

2. Kiinnitä akku moottoriin. Akku lukittuu paikalleen,

kun kuulet napsahduksen. (Kuva 30)

3. Pysy laitteen takana ja pidä moottorin jarrukahvaa

(A) työntöaisaa vasten. (Kuva 31)

4. Paina sähkökäynnistyspainiketta (B) 3–5 sekunnin

ajan. Moottori käynnistyy.

808 - 010 - 06.11.2024

153Huomautus: Jos moottori ei käynnisty, odota minuutti ja yritä käynnistää laite uudelleen. Vetojärjestelmän käyttäminen pyörillä

• Jos käyttämässäsi mallissa on vetojärjestelmän sanka, vedä vetojärjestelmän sankaa ylemmän työntöaisan suuntaan. (Kuva 32)

• Jos käyttämässäsi mallissa on nopeuden säätö, kasvata nopeutta siirtämällä nopeuden säätövipua eteenpäin ja hidasta nopeutta vetämällä sitä taaksepäin. (Kuva 33)

• Ennen kuin vedät tuotetta taaksepäin, kytke vetojärjestelmä pois käytöstä ja työnnä tuotetta eteenpäin noin 10 cm.

• Kytke vetojärjestelmä pois käytöstä vapauttamalla vetojärjestelmän sanka esimerkiksi lähestyessäsi estettä. Laitteen pysäyttäminen

• Pysäytä moottori vapauttamalla moottorin jarrukahva. Akun irrottaminen (LC 347VE & LC 353VE) Estä moottorin tahaton käynnistyminen irrottamalla laitteen akku, kun laitetta ei käytetä.

• Paina lukituspainikkeita (A) ja vedä akku suoraan ulos. (Kuva 34) Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.

• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.

• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.

• Pidä leikkuusuojus puhtaana. Leikkuusuojuksen sisäpuolelle kertynyt ruoho ja lika voivat heikentää leikkuutuloksia. Katso kohta Leikkuusuojuksen sisäpinnan puhdistaminen sivulla 155

Huolto Johdanto VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike. Katso lisätietoja kohdasta www.husqvarna.com. Huoltokaavio HUOMAUTUS: Varmista, että ilmansuodatin on laitteen yläosassa eikä maata vasten, kun kallistat laitetta. Moottorivaurion vaara. HUOMAUTUS: Jos käytössäsi on sähkökäynnistyksellä varustettu malli, irrota akku aina ennen huolto-, korjaus- ja puhdistustoimenpiteitä. Huoltovälit on laskettu laitteen päivittäisen käytön perusteella. Välit voivat muuttua, jos laitetta ei käytetä päivittäin. Saat lisätietoja *-merkillä merkityistä huolloista kohdasta Huolto sivulla 154

Huolto Päivittäin Kuukausittain Kerran käyt- tökaudessa Tee yleistarkastus. X Tarkista öljytaso. X 154 808 - 010 - 06.11.2024Huolto Päivittäin Kuukausittain Kerran käyt- tökaudessa Vaihda öljy (ensimmäisten 5 käyttötunnin jälkeen ja sitten 50 käyttö- tunnin välein)

Puhdista laite. X Tarkista terävarustus. X Tarkista leikkuusuojus*. X Tarkista moottorin jarrukahva*. X Tarkista äänenvaimennin*. X Tarkista sytytystulppa. Puhdista tai vaihda sytytystulppa tarvittaessa. X Tarkista ilmansuodatin X Puhdista ilmansuodatin.

Vaihda ilmansuodatin. X Tarkista polttoainejärjestelmä X Puhdista sylinterin jäähdytysrivat. X Tarkista ja säädä kytkinjohto (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE).

• Varmista, että laitteen kaikki ruuvit ja mutterit on kiristetty oikein. Laitteen puhdistaminen ulkopuolelta

• Poista lehdet, ruoho ja lika harjalla.

• Varmista, ettei moottorin yläosassa sijaitseva ilmanottoaukko ole tukkeutunut.

• Älä käytä laitteen puhdistamiseen painepesuria.

• Jos käytät tuotteen puhdistamiseen vettä, älä suihkuta vettä suoraan moottoriin. Leikkuusuojuksen sisäpinnan puhdistaminen

1. Tyhjennä polttoainesäiliö.

2. Aseta tuote kyljelleen äänenvaimennin alaspäin.

HUOMAUTUS: Jos tuote asetetaan ilmansuodatin alaspäin, moottori saattaa vaurioitua.

3. Pese leikkuusuojuksen sisäpinta vesiletkulla.

Terävarustuksen tarkistaminen VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta. VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta.

Vaurioitunut terävarustus on aina vaihdettava.

2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava. Terän vaihtaminen

1. Lukitse terä puukiilalla. (Kuva 35)

2. Irrota terän pultti ja jousialuslevy.

Jos laitteen kuormitus on suuri tai ympäristön lämpötila korkea, vaihda moottoriöljy 25 tunnin välein.

Puhdista tavallista useammin pölyisissä olosuhteissa tai silloin, jos ilmassa leijuu likahiukkasia. Vaihda ilman- suodatin, jos se on erittäin likainen.

808 - 010 - 06.11.2024 1554. Tutki terän tuki ja teräpultti vaurioiden varalta.

5. Tutki kampiakseli ja varmista, ettei se ole vääntynyt.

6. Asenna uusi terä siten, että terän taitetut kulmat

osoittavat leikkuusuojuksen suuntaan. (Kuva 36)

7. Varmista, että terä on kohdistettu kampiakselin

8. Lukitse terä puukiilalla. Kiinnitä jousialuslevy

paikalleen ja kiristä pultti ja aluslevy momenttiin 70 Nm. (Kuva 37)

9. Pyöritä terää käsin ja varmista, että se pyörii

vapaasti. VAROITUS: Käytä paksuja käsineitä. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

10. Testaa terää käynnistämällä tuote. Jos terä ei ole

kiinnitetty asianmukaisesti, tuote tärisee tai sen leikkuutulos ei ole tyydyttävä. Öljyn määrän tarkistaminen – HUOMAUTUS: Liian alhainen öljytaso voi vaurioittaa moottoria. Tarkista öljytaso ennen kuin käynnistät tuotteen.

1. Aseta tuote tasaiselle alustalle.

2. Irrota polttoainesäiliön korkki ja mittatikku.

3. Pyyhi mittatikku puhtaaksi öljystä.

4. Työnnä mittatikku kokonaan öljysäiliöön.

a) Älä laita öljysäiliön korkkia paikalleen, jos kyseessä on LC247, LC247S. b) Laita öljysäiliön korkki paikalleen, jos kyseessä on LC253S, LC347V, LC347VE, LC353V, LC353VE.

5. Irrota öljysäiliön korkki ja mittatikku.

6. Tarkista öljytaso mittatikusta.

7. Jos öljytaso on alhainen, lisää moottoriöljyä ja

tarkista öljytaso uudelleen. (Kuva 38) Huomautus: Käytä suppiloa läikkymisen välttämiseksi.

8. Laita öljysäiliön korkki paikalleen, kun öljytaso on

oikea. Moottoriöljyn vaihtaminen VAROITUS: Moottoriöljy on erittäin kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jäähtyä ennen kuin valutat moottoriöljyn pois moottorista. Jos moottoriöljyä joutuu iholle, pese öljy pois vedellä ja saippualla. (Kuva 39)

1. Käytä tuotetta, kunnes polttoainesäiliö on tyhjä.

2. Irrota sytytyskaapeli sytytystulpasta.

3. Irrota öljysäiliön korkki ja mittatikku.

4. Aseta tuotteen alle säiliö, johon valutat öljyn.

5. Kallista tuotetta tai tyhjennä moottoriöljy öljysäiliöstä

öljypumpulla (lisävaruste).

6. Lisää uutta moottoriöljyä, jota suositellaan kohdassa

Tekniset tiedot sivulla 160

7. Tarkista öljytaso. Katso kohta

Öljyn määrän tarkistaminen – sivulla 156

8. Laita öljysäiliön korkki paikalleen, kun öljytaso on

oikea. Akku (LC347VE, LC353VE) VAROITUS: Viallinen akku heikentää tuotteen turvallisuutta. Käytä vain valmistajan hyväksymää akkua. Akku tuottaa tehon sähkökäynnistykseen ja on samalla turvalaite, joka estää tahattoman käynnistyksen. Irrota akku, kun et käytä tuotetta tai kun jätät tuotteen ilman valvontaa. Akun ensimmäinen käyttökerta HUOMAUTUS: Älä anna akun tyhjentyä. Jos akku tyhjenee, se voi vaurioitua. Akku on ladattava ennen ensimmäistä käyttökertaa.

1. Kytke akkulaturi akkuun, katso kohta

Akun lataaminen sivulla 156

2. Odota, kunnes vähintään yksi vihreä merkkivalo

3. Kiinnitä akku moottoriin, katso kohta

Sähkökäynnistys (LC347VE, LC353VE) sivulla 153

Akun lataaminen Jos akun merkkivaloista yksikään ei pala tai vain yksi palaa, akku on ladattava. Tyhjä akku latautuu täyteen kahdessa tunnissa. Akun lataaminen lyhemmissä ajanjaksoissa ei vaurioita akkua.

1. Liitä akkulaturi akkuun. (Kuva 40)

Akun latauksen tila Akun LED-näyttö Status (Tila) Merkkivalo 1 vilkkuu punaisena. 1–9% Merkkivalo 1 palaa punaisena. 10–32% 156 808 - 010 - 06.11.2024Akun LED-näyttö Status (Tila) Merkkivalo 1 on vihreä ja merkkivalo 2 punainen. 33–54% Merkkivalot 1 ja 2 ovat vihreitä ja merkkivalo 3 punainen. 55–77% Merkkivalot 1, 2 ja 3 ovat vihreitä ja merkkivalo 4 punainen. 78–100% Akkulaturin merkkivalo Status (Tila) Tasainen punainen valo Akku latautuu. Tasainen vihreä valo Akku on ladattu täyteen. Sytytystulpan tarkistus HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi saattaa vaurioittaa tuotetta.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.

• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita: a) Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea. Katso Tekniset tiedot sivulla 160 . (Kuva 41)

• Vaihda sytytystulppa tarvittaessa. Ilmansuodatin Likainen ilmansuodatin voi vaurioittaa moottoria tai aiheuttaa toimintahäiriöitä. Huolla ilmansuodatin tavallista useammin pölyisissä oloissa. Katso kohdasta Huoltokaavio sivulla 154 lisätietoja ilmansuodattimen vaihtamisen ajankohdasta. Huomautus: Vaurioitunut ilmansuodatin on aina vaihdettava. Ilmansuodattimen irrottaminen ja asentaminen (LC253S, LC347V, LC347VE, LC353V, LC353VE) VAROITUS: Käytä suojakäsineitä.

1. Paina ilmansuodattimen kannen kiinnikkeitä.

3. Irrota ilmansuodatin (B). (Kuva 42)

4. Tarkista ilmansuodatin vaurioiden varalta. Vaihda

vaurioitunut ilmansuodatin.

5. Puhdista ja tarkista ilmansuodatin. Katso kohta

Ilmansuodattimen puhdistaminen – sivulla 157

6. Asenna päinvastaisessa järjestyksessä.

Ilmansuodattimen puhdistaminen – Likainen ilmansuodatin voi vaurioittaa moottoria tai aiheuttaa toimintahäiriöitä. Huolla ilmansuodatin tavallista useammin pölyisissä oloissa. Katso kohdasta Huoltokaavio sivulla 154 lisätietoja ilmansuodattimen vaihtamisen ajankohdasta.

1. Irrota ilmansuodattimen kansi ja ilmansuodatin.

2. Puhdista suodatin napauttamalla sitä tasaista

pintaa vasten. Älä koskaan käytä suodattimen puhdistamiseen bensiiniä tai kerosiinia sisältävää liuotinta äläkä paineilmaa. Huomautus: Pitkään käytössä olleita ilmansuodattimia ei voi puhdistaa täysin. Vaihda ilmansuodatin säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

3. Kun asennat ilmansuodattimen, varmista, että se

asettuu tiiviisti suodattimen pidintä vasten. Polttoainejärjestelmän tarkistaminen

• Tutki polttoainesäiliön korkki ja polttoainesäiliön korkin tiiviste vaurioiden varalta.

• Tutki polttoaineletku vuotojen varalta. Jos polttoaineletku on vaurioitunut, vaihdata se huoltoliikkeessä. Polttoainesäiliön tyhjentäminen

1. Aseta astia polttoainesäiliön alle.

2. Poista polttoainesäiliön korkki.

5. Aseta polttoainesäiliön letku astiaan ja irrota letkun

6. Kallista tuotetta ja anna polttoaineen valua astiaan.

Polttoainesuodattimen vaihtaminen VAROITUS: Käytä suojakäsineitä.

1. Tyhjennä polttoainesäiliö.

2. Siirrä letkuklemmari sivuun polttoainesäiliöstä. (Kuva

1573. Irrota polttoaineletku polttoainesäiliöstä. Pieni määrä polttoainetta voi vuotaa ulos. (Kuva 44)

4. Irrota polttoainesuodatin polttoainesäiliöstä. (Kuva

5. Asenna uusi polttoainesuodatin polttoainesäiliöön.

6. Kiinnitä polttoaineletku polttoainesäiliöön.

7. Aseta letkuklemmari polttoainesäiliötä vasten.

Kytkinjohdon säätäminen (LC 247S, LC 253S) Jos vetojärjestelmä alkaa tuntuu hitaalta, kytkinjohtoa on säädettävä.

1. Voit lisätä vetojärjestelmän nopeutta kääntämällä

säätöruuvia vastapäivään. Huomautus: Jos vetojärjestelmä on kytkettynä, kun et vedä vetojärjestelmän sangasta, johtoa on pidennettävä.

2. Voit pidentää johtoa ja vähentää vetojärjestelmän

nopeutta kääntämällä säätöruuvia myötäpäivään. (Kuva 46) Jos vetojärjestelmä tuntuu hitaalta säädön jälkeen, vaihdata vetohihna valtuutetussa huoltoliikkeessä. Kytkinjohdon säätäminen säädettävä nopeutta varten (LC347V, LC347VE, LC353V, LC353VE) Jos moottori on käynnissä, eikä hitainta nopeutta voi käyttää, nopeuden säädintä on säädettävä.

1. Voit lisätä vetojärjestelmän nopeutta kääntämällä

säätöruuvia vastapäivään. Huomautus: Jos vetojärjestelmä on kytkettynä, kun et käytä nopeudensäädintä, johtoa on pidennettävä.

2. Voit pidentää johtoa ja vähentää vetojärjestelmän

nopeutta kääntämällä säätöruuvia myötäpäivään. (Kuva 46) Jos vetojärjestelmä tuntuu hitaalta säädön jälkeen, vaihdata vetohihna valtuutetussa huoltoliikkeessä. Moottorin vianmääritys Ongelma Mahdollinen syy Ratkaisu Moottori ei käynnisty. Sytytyskaapelia ei ole liitetty oikein. Kytke sytytyskaapeli sytytystulppaan. Polttoainesäiliö on tyhjä. Täytä polttoainesäiliö oikeantyyppisellä polttoaineella. Polttoaine on vanhaa. Tyhjennä polttoainesäiliö ja kaasutin. Täytä uudella polttoaineella. Kaasuttimessa tai polttoainejärjestelmäs- sä on likaa. Puhdista kaasutin ja/tai polttoaineen syöttöletku. Sytytystulppa on vaurioitunut. Säädä kärkiväli tai puhdista tai vaihda sytytystulppa. Sytytystulpassa on polttoainetta. Puhdista sytytystulppa. Moottori ei pysähdy. Pysäytysmekanismi ei toimi oikein. Irrota sytytyskaapeli sytytystulpasta. Kor- jauta tuote valtuutetussa huoltoliikkees- sä. 158 808 - 010 - 06.11.2024Ongelma Mahdollinen syy Ratkaisu Moottori ei käy tasaisesti. Sytytyskaapelia ei ole liitetty oikein. Kytke sytytyskaapeli sytytystulppaan. Polttoaineletkussa on likaa tai polttoaine on vanhentunutta. Puhdista polttoaineletku. Täytä polttoai- nesäiliö uudella oikeantyyppisellä poltto- aineella. Polttoainesäiliön korkissa on tukos. Puhdista polttoainesäiliön korkki. Polttoainejärjestelmässä on vettä tai li- kaa. Tyhjennä polttoainesäiliö. Täytä polttoai- nesäiliö uudella oikeantyyppisellä poltto- aineella. Ilmansuodatin on likainen. Puhdista ilmansuodatin. Kaasutinta on säädettävä. Säädätä kaasutin valtuutetussa huolto- liikkeessä. Moottori kuumenee liikaa. Moottoriöljyn taso on liian alhainen. Lisää moottoriöljyä. Ilmavirtaus ei ole riittävä. Puhdista ilmansuodatin ja ilmansuodatti- men kotelo. Kaasutinta on säädettävä. Säädätä kaasutin valtuutetussa huolto- liikkeessä. Moottori katkoo kun se käy kovalla nopeudella. Sytytystulppien kärkiväli on liian pieni. Säädä kärkiväliä. Moottorista kuuluu epätavalli- sia ääniä normaalissa kuor- massa. Vääräntyyppinen polttoaine. Tyhjennä polttoainesäiliö ja kaasutin. Täytä uudella polttoaineella. Katso koh- dasta Polttoainejärjestelmän tarkistami- nen sivulla 157 . Jos ongelma jatkuu, ota yhteys paikalliseen huoltoliikkeeseen. Moottori ei toimi joutokäynti- nopeudella tasaisesti. Sytytystulppa on likainen tai vaurioitunut tai kärkiväli on liian suuri. Säädä kärkiväli tai vaihda sytytystulppa. Kaasutinta on säädettävä. Säädä kaasutin. Ilmansuodatin on likainen. Puhdista ilmansuodatin. Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys

• Kun säilytät ja kuljetat tuotetta ja polttoainetta, varmista, ettei tuote vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon.

• Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä.

• Tyhjennä tuotteen polttoainesäiliö, jos varastoit tuotteen pitkäksi ajaksi. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.

• Vältä onnettomuudet ja tuotteen vaurioituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi.

• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä tuotetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle. Akun ja laturin kuljetus ja varastointi

• Älä irrota akkua, ennen kuin laite on paikallaan ja jäähtynyt. Irrota akku pitämällä akun päällä olevaa painiketta painettuna ja irrottamalla akku paikaltaan.

• Jos säilytysaika on yli 30 päivää, lataa akkua, kunnes siinä näkyy yli 3 vihreää merkkivaloa.

• Lataa akku kerran kolmessa kuukaudessa, jotta se ei vaurioidu.

• Akkua ja akkulaturia on säilytettävä 5–40 °C:n lämpötilassa. Tätä korkeampi lämpötila tai lämmönlähteet, kuten tuli, voivat vahingoittaa akkua.

808 - 010 - 06.11.2024 159• Älä upota akkua veteen. Säilytä akkua viileässä ja

kuivassa paikassa, jossa on hyvä ilmavirtaus.

• Jos akku haisee tai kuumenee tai jos kuumuus aiheuttaa akun vääntymisen käytön, säilytyksen tai lataamisen aikana, irrota akku äläkä käytä sitä.

• Varmista, että akku ja akkulaturi on kiinnitetty kuljetuksen ajaksi, jotta ne eivät vahingoitu.

• Varmista, että akkulaturi ei kuumene liikaa. Hävittäminen

• Noudata paikallisia kierrätysvaatimuksia ja säädöksiä.

• Hävitä kaikki kemikaalit, kuten moottoriöljy ja jäätymisenestoaine viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen.

• Kun tuote tulee elinkaarensa päähän, hävitä tuote lähettämällä se Husqvarna-jälleenmyyjälle tai kierrätyspisteeseen.

• Toimita akku huoltoliikkeeseen tai vie se käytettyjen akkujen keräyspisteeseen. Tekniset tiedot LC247 LC247S LC253S Moottori Tuotemerkki Husqvarna Husqvarna Husqvarna Malli HS 139A HS 139A HS 166A Moottorin tyyppi Yksisylinterinen, neli- tahtinen, tehostettu ilmajäähdytys, OHV Yksisylinterinen, neli- tahtinen, tehostettu ilmajäähdytys, OHV Yksisylinterinen, neli- tahtinen, tehostettu ilmajäähdytys, OHV Iskutilavuus, cm

Moottorin nopeus – nimellinen, r/min 2900/min 2900/min 2900/min Moottorin nimellisteho, kW

2,2 2,2 2,75 Sytytysjärjestelmä Sytytystulppa Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Kärkiväli, mm 0,7–0,8 0,7–0,8 0,7–0,8 Polttoaine-/voitelujärjestelmä Moottorin voitelun tyyppi Roiske Roiske Roiske Polttoainesäiliön tilavuus, l 0,9 0,9 1 Öljysäiliön tilavuus, l 0,5 0,5 0,5

Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Tuotteeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olosuhteista ja muista arvoista. 160 808 - 010 - 06.11.2024LC247 LC247S LC253S Moottoriöljy

Äänentehotaso, mitattu dB(A) 95 95 97 Äänentehotaso, taattu L

dB(A) 96 96 98 Äänitasot

Äänenpainetaso käyttäjän korvan tasalla, dB(A)

Tärinä, ylempi työntöaisa, m/s

2,7 2,7 3,9 Terävarustus Leikkuukorkeus, mm 20–75 20–75 20–75 Leikkuuleveys, mm 470 470 530 Leikkuujärjestelmä Keruu/BioClip

/taak- sepuhallus Terä, vakio Keruulaite 5882755-10 Keruulaite 5882755-10 Keruulaite 5797972-10 Terä – lisävaruste Silppuava 5882757-10 Silppuava 5882757-10 Silppuava 5889039-10 Ruohonkerääjän tilavuus, litraa 55 55 60 Ajo Liikkumisnopeus, km/h – 4 4 Käynnistysjärjestelmä Sähkökäynnistys Ei Ei Ei Akku - - -

Käytä vähintään laatuluokituksen API SJ moottoriöljyä. Jos SAE-30-öljyä käytetään alle +5°C:n lämpötilassa, öljy ei välttämättä voitele moottoria riittävästi. Se voi vahingoittaa moottoria. Katso kohdasta Moottoriöljyn vaihtaminen sivulla 156 tiedot alhaisiin lämpötiloihin sopivasta öljystä. Tarkista viskositeetti moottorin käyttö- oppaassa (jos sellainen on saatavilla) olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolämpö- tilan perusteella.

Melupäästö ympäristöön äänitehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastollinen hajonta (keskihajonta) on 1,2dB(A).

Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s

Moottori Tuotemerkki Husqvarna Husqvarna Husqvarna Husqvarna Malli HS 166A HS 166AE HS 166A HS 166AE Moottorin tyyppi Yksisylinterinen, nelitahtinen, te- hostettu ilmajäähdytys, OHV Yksisylinterinen, nelitahtinen, te- hostettu ilmajäähdytys, OHV Yksisylinterinen, nelitahtinen, te- hostettu ilmajäähdytys, OHV Yksisylinterinen, nelitahtinen, te- hostettu ilmajäähdytys, OHV Iskutilavuus, cm

Moottorin nopeus – nimellinen, r/min 2900/min 2900/min 2900/min 2900/min Moottorin nimellisteho, kW

2,75 2,75 2,75 2,75 Sytytysjärjestelmä Sytytystulppa Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Kärkiväli, mm 0,7–0,8 0,7–0,8 0,7–0,8 0,7–0,8 Polttoaine-/voitelujärjestelmä Moottorin voitelun tyyppi Roiske Roiske Roiske Roiske Polttoainesäiliön tilavuus, l 1,0 0,9 1,0 0,9 Öljysäiliön tilavuus, l 0,5 0,5 0,5 0,5 Moottoriöljy

Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Tuotteeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olosuhteista ja muista arvoista.

Käytä vähintään laatuluokituksen SF, SG, SH tai SJ moottoriöljyä. Jos SAE-30-öljyä käytetään alle +5°C:n lämpötilassa, öljy ei välttämättä voitele moottoria riittävästi. Se voi vahingoittaa moottoria. Katso kohdasta Moottoriöljyn vaihtaminen sivulla 156 tiedot alhaisiin lämpötiloihin sopivasta öljystä. Tarkista viskositeetti moottorin käyttöoppaassa (sellaisen ollessa saatavilla) olevasta viskositeettikaaviosta ja valitse sopiva visko- siteetti ulkolämpötilan perusteella.

Melupäästö ympäristöön äänitehona (L

Äänenpainetaso käyttäjän korvan ta- salla, dB(A)

Tärinä, ylempi työntöaisa, m/s

3,5 3,5 3,9 3,9 Terävarustus Leikkuukorkeus, mm 20–75 20–75 20–75 20–75 Leikkuuleveys, mm 470 470 530 530 Leikkuujärjestelmä Keruu/BioClip

taaksepuhallus Terä, vakio Keruulaite 5882755-10 Keruulaite 5882755-10 Keruulaite 5797972-10 Keruulaite 5797972-10 Terä – lisävaruste Silppuava 5882757-10 Silppuava 5882757-10 Silppuava 5889039-10 Silppuava 5889039-10 Ruohonkerääjän tilavuus, litraa 55 55 60 60 Ajo Liikkumisnopeus, km/h 2,8–5,0 2,8–5,0 2,8–5,0 2,8–5,0 Käynnistysjärjestelmä Sähkökäynnistys Ei Kyllä Ei Kyllä Akku - Li-ion, 10,8 V/21,6 Wh - Li-ion, 10,8 V/21,6 Wh

Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastollinen hajonta (keskihajonta) on 1,2dB(A).

Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s

808 - 010 - 06.11.2024 163Vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. +46 36 146500, vakuuttaa täten, että tuote: Kuvaus Ruohonleikkuri Tuotemerkki Husqvarna Tyyppi/malli LC247, LC247S, LC253S, LC347V, LC347VE, LC353V, LC353VE Tunniste Sarjanumerot vuodesta 2022 alkaen vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Asetus Kuvaus 2006/42/EC konedirektiivi 2014/30/EU EMC-direktiivi 2000/14/EC Melupäästödirektiivi 2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010,

EN ISO 14982:2009, EN IEC 63000:2018

Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden vakuuttaa yhdenmukaisuuden neuvoston direktiivin 2000/14/EY mukaisesti, vaatimustenmukaisuuden arviointimenettely: liite VI. Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 160
