MANUAL DE UTILIZARE LC 253S HUSQVARNA

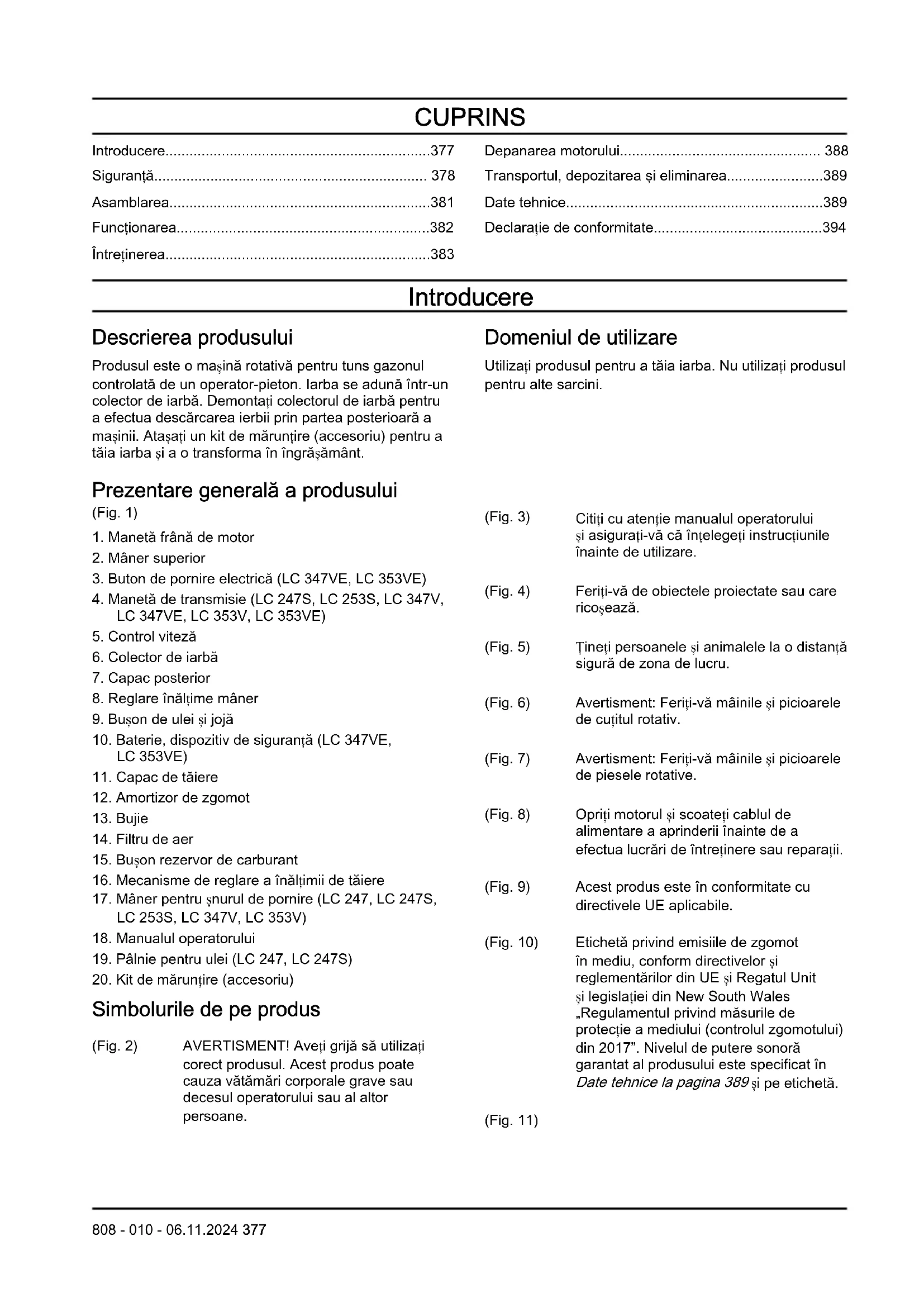

• Introducere p. 377
• Siguranţă p. 378
• Asamblarea p. 381
• Funcţionarea p. 382
• Întreținerea p. 383
• Depanarea motorului p. 388
• Transportul, depozitarea şi eliminarea p. 389
• Date tehnice p. 389
• Declarație de conformitate Introducere Descrierea produsului Produsul este o mașină rotativă pentru tuns gazonul controlată de un operator-pieton. Iarba se adună într-un colector de iarbă. Demontați colectorul de iarbă pentru a efectua descărcarea ierbii prin partea posterioară a mașinii. Atașați un kit de mărunțire (accesoriu) pentru a tăia iarba și a o transforma în îngrășământ. Domeniul de utilizare Utilizați produsul pentru a tăia iarba. Nu utilizați produsul pentru alte sarcini. Prezentare generală a produsului (Fig. 1) p. 394

1. Manetă frână de motor

8. Reglare înălțime mâner

9. Bușon de ulei și jojă

10. Baterie, dispozitiv de siguranță (LC347VE,

16. Mecanisme de reglare a înălțimii de tăiere

17. Mâner pentru șnurul de pornire (LC247, LC247S,

LC253S, LC347V, LC353V)

18. Manualul operatorului

19. Pâlnie pentru ulei (LC247, LC247S)

20. Kit de mărunțire (accesoriu)

Simbolurile de pe produs (Fig. 2) AVERTISMENT! Aveți grijă să utilizați corect produsul. Acest produs poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane. (Fig. 3) Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. (Fig. 4) Feriți-vă de obiectele proiectate sau care ricoșează. (Fig. 5) Țineți persoanele și animalele la o distanță sigură de zona de lucru. (Fig. 6) Avertisment: Feriți-vă mâinile și picioarele de cuțitul rotativ. (Fig. 7) Avertisment: Feriți-vă mâinile și picioarele de piesele rotative. (Fig. 8) Opriți motorul și scoateți cablul de alimentare a aprinderii înainte de a efectua lucrări de întreținere sau reparații. (Fig. 9) Acest produs este în conformitate cu directivele UE aplicabile. (Fig. 10) Etichetă privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit și legislației din New South Wales „Regulamentul privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 389 și pe etichetă. (Fig. 11)

808 - 010 - 06.11.2024 377Acest produs este în conformitate cu reglementările

aplicabile din Regatul Unit. (Fig. 12) Pericol de incendiu. (Fig. 13) Nu inhalați gazele de eșapament. Gazele de eșapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți motorul în interior sau în spații închise. (Fig. 14) Suprafață fierbinte. (Fig. 16) Umpleți motorul cu ulei înainte de a porni produsul. (Fig. 17) Procedura de pornire pentru LC247, LC247S, LC253S, LC347V, LC353V: Împingeți în jos maneta frânei de motor și trageți mânerul șnurului de pornire. (Fig. 18) Procedura de pornire pentru LC347VE, LC353VE: Apăsa- ți maneta frânei de motor și apăsați butonul de pornire. (Fig. 15) Cod scanabil. Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru alte zone comerciale. Emisiile de Euro V AVERTISMENT: În urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs. Deteriorarea produsului Nu suntem responsabili pentru deteriorarea produsului dacă:

• produsul este reparat necorespunzător.

• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată. Siguranţă Definiții privind siguranța Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.

• În timpul funcționării, acest produs generează un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.

• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile lor.

• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și autocolantele.

• Nu permiteți niciunei persoane să utilizeze produsul dacă aceasta nu a citit și înțeles conținutul manualului operatorului.

• Nu permiteți copiilor să utilizeze produsul.

• Țineți copiii departe de zona de lucru. Un adult responsabil trebuie să fie prezent în permanență.

• Nu permiteți niciunei persoane care nu cunoaște instrucțiunile să utilizeze produsul. 378 808 - 010 - 06.11.2024• Monitorizați permanent o persoană cu capacități fizice sau mintale reduse, care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.

• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.

• Nu folosiți produse deteriorate sau care nu funcționează corect.

• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane.

• Nu modificați setarea controlului turației motorului. Siguranța zonei de lucru AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, rămurelele și pietrele din zona de lucru.

• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale și pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.

• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute și atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafețe alunecoase.

• Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.

• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și șanțuri. În iarba înaltă se pot ascunde obstacole.

• Tunderea ierbii pe pante poate fi periculoasă. Nu utilizați produsul pe pante cu înclinație mai mare de 15°.

• Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.

• Procedați cu atenție atunci când vă apropiați de colțuri ascunse și de obiecte care blochează vederea. Siguranța în lucru AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.

• Utiliza ți echipamentul personal de protecție. Consultați Echipament de protec

ie personală la pagina 379

• Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență.

• Nu porniți niciodată motorul într-un spațiu închis sau lângă materiale inflamabile. Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu.

• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorect se poate slăbi, provocând vătămări corporale.

• Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.

• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Decuplați cablul de alimentare a aprinderii de la bujie. Examinați dacă produsul este deteriorat. Reparați defecțiunile sau solicitați unui agent de service autorizat să le repare.

• Nu fixați niciodată de mâner maneta frânei de motor, în mod permanent, atunci când motorul este pornit.

• Poziționați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.

• Stați întotdeauna în spatele produsului atunci când îl utilizați.

• Mențineți toate roțile pe sol și țineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.

• Nu înclinați produsul când motorul este pornit.

• Fiți atent atunci când trageți produsul în spate.

• Nu ridicați niciodată produsul când motorul este pornit. Dacă trebuie să ridicați produsul, mai întâi opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.

• Nu mergeți cu spatele în timp ce utilizați produsul.

• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.

• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeți în timp ce utilizați produsul.

• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglări cu motorul pornit.

• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește. Instrucțiuni de siguranță pentru utilizare Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

808 - 010 - 06.11.2024 379• Echipamentele de protecție personală nu pot elimina

complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Utilizaţi echipament de protecție a auzului dacă nivelul de zgomot este mai mare de 85 dB.

• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul desculț.

• Utilizați pantaloni lungi, groși.

• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere. Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță care sunt deteriorate sau care nu funcționează corect.

• Verificați regulat dispozitivele de siguranță. În cazul în care dispozitivele de siguranță sunt deteriorate sau nu funcționează corect , adresați-vă Husqvarna agentului de service.

• Nu aduceți modificări dispozitivelor de siguranță. Verificarea capacului de tăiere Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

• Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri. Baterie (LC347VE, LC353VE) AVERTISMENT: O baterie defectă diminuează siguranța produsului. Utilizați întotdeauna o baterie omologată de producător. Bateria este sursa de energie pentru pornirea electrică și constituie un dispozitiv de siguranță care împiedică pornirea accidentală. Scoateți bateria atunci când nu utilizați produsul și când îl lăsați nesupravegheat. Verificarea manetei frânei de motor Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

• Porniți motorul, apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor. (Fig. 19) Amortizor de zgomot Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și a dirija gazele de eșapament departe de utilizator. Nu utilizați produsul dacă amortizorul de zgomot nu este instalat sau este deteriorat. Un amortizor de zgomot deteriorat determină creșterea nivelului de zgomot și a pericolului de incendiu. AVERTISMENT: Amortizorul de zgomot atinge temperaturi înalte în timpul utilizării, imediat după oprire și atunci când motorul funcționează la turația de mers în gol. Procedați cu atenție în apropierea materialelor și/sau gazelor inflamabile pentru a preveni incendiile. Pentru a verifica amortizorul de zgomot

• Verificați regulat amortizorul de zgomot pentru a vă asigura că este montat corect și nu este deteriorat. Reguli de siguranță referitoare la carburant AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe el se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.

• Dacă vărsați carburantul pe îmbrăcăminte, schimbați imediat hainele.

• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, utilizați apă și săpun pentru a elimina carburantul.

• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.

• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.

• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.

• Nu fumați în apropierea carburantului sau a motorului.

• Nu amplasați obiecte calde în apropierea carburantului sau a motorului.

• Nu adăugați carburant atunci când motorul este pornit.

• Asigurați-vă că motorul este rece înainte de a realimenta.

• Înainte de a realimenta, deschideți lent capacul rezervorului de carburant și eliberați cu atenție presiunea.

• Nu adăugați carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza

808 - 010 - 06.11.2024vătămare corporală sau deces din cauza asfixierii

sau a monoxidului de carbon.

• Strângeți până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.

• Înainte de pornire, mutați produsul la o distanță de minimum 3 m/10 ft față de poziția unde ați umplut rezervorul.

• Nu umpleți complet rezervorul de carburant. Căldura provoacă dilatarea carburantului. Păstrați un gol în partea de sus a rezervorului de carburant.

• Nu depozitați niciodată produsul cu combustibil în rezervor în interiorul unei clădiri unde sunt prezente surse de aprindere, precum boilere fierbinți, sisteme pentru încălzirea incintelor sau uscătoare de haine. Lăsați motorul să se răcească înainte de a depozita aparatul într-un spațiu închis. Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Gazele de eșapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți motorul în interior sau în spații închise.

• Înainte de a efectua întreținerea produsului, opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie. La LC347VE, LC353VE, scoateți și bateria.

• Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

• Accesoriile și modificările aduse produsului care nu sunt autorizate de către producător pot provoca vătămări corporale grave sau fatale. Nu modificați produsul. Utilizați întotdeauna numai accesorii omologate de producător.

• Dacă întreținerea nu se efectuează corect și periodic, crește pericolul de vătămări corporale și de deteriorare a produsului.

• Efectuați numai operațiile de întreținere care se regăsesc în acest manual al proprietarului. Toate celelalte operații de service trebuie efectuate de către un agent de service autorizat Husqvarna.

• Solicitați unui agent de service autorizat Husqvarna să efectueze în mod regulat operații de service la produs.

• Înlocuiți piesele deteriorate, uzate sau defecte. Asamblarea Introducere AVERTISMENT: Înainte de a asambla produsul, citiți capitolul privind siguranța. La LC347VE, LC353VE, scoateți și bateria. Pentru a regla mânerul

1. Slăbiți butoanele inferioare.

2. Deplasați butoanele spre capătul inferior al

canelurilor de pe partea stângă și de pe partea dreaptă a produsului. (Fig. 20)

3. Setați înălțimea mânerului într-una dintre cele 2

poziții disponibile.

4. Deplasați butoanele în sus în direcția mânerului,

până când acestea se opresc și se aude un clic. (Fig. 21)

5. Strângeți rozetele până la capăt.

Așezarea produsului în poziția pentru transport

1. Slăbiți butoanele inferioare.

2. Deplasați butoanele spre capătul inferior al

canelurilor de pe partea stângă și de pe partea dreaptă a produsului. (Fig. 20)

3. Pliați mânerul în față. (Fig. 22)

Așezarea produsului în poziția de funcționare

1. Pliați mânerul în poziție verticală. (Fig. 23)

2. Deplasați butoanele în sus în direcția mânerului,

până când acestea se opresc și se aude un clic. (Fig. 21)

3. Strângeți butoanele până la capăt.

Asamblarea colectorului de iarbă

1. Prindeți cadrul colectorului de iarbă de sacul de

iarbă, cu partea rigidă a sacului în jos. Mențineți mânerul cadrului deasupra sacului de iarbă. (Fig. 24)

2. Atașați partea inferioară a cadrului colectorului

de iarbă în canelura de pe partea inferioară a colectorului de iarbă.

3. Prindeți sacul de iarbă de cadrul colectorului de

iarbă cu ajutorul clemelor. (Fig. 25)

4. Ridicați capacul posterior.

5. Fixați colectorul de iarbă de marginea superioară a

6. Introduceți partea inferioară a colectorului de iarbă în

canalul de evacuare a ierbii. (Fig. 26)

808 - 010 - 06.11.2024 381Pentru asamblarea obturatorului pentru

resturi vegetale (accesoriu)

1. Ridicați capacul posterior și scoateți colectorul de

2. Introduceți obturatorul pentru resturi vegetale în

canalul colector. (Fig. 27)

3. Înlocuiți cuțitul obișnuit cu un cuțit de mărunțire care

este furnizat în kitul de mărunțire. Consultați Date tehnice la pagina 389

Tăierea ierbii fără a instala colectorul de iarbă sau obturatorul pentru resturi vegetale

• Ridicați capacul posterior și scoateți colectorul de iarbă.

• Dacă obturatorul pentru resturi vegetale și cuțitul de mărunțire sunt atașate, îndepărtați-le.

• Închideți capacul posterior, înainte de utilizarea produsului. Atunci când utilizați produsul, iarba tăiată este evacuată pe sub capacul posterior. Funcţionarea Introducere AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța. Husqvarna Connect Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.

• Informații despre piese pentru produse și service și asistență pentru acestea. Cum se începe utilizarea Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe

dispozitivul dvs. mobil.

2. Înregistrați-vă în aplicația Husqvarna Connect.

3. Urmați pașii cu instrucțiuni din aplicația Husqvarna

Connect pentru a conecta și înregistra produsul. Nota: Aplicația Husqvarna Connect nu este disponibilă pentru descărcare pe toate piețele. Adresați-vă reprezentantului de service pentru informații suplimentare. Înainte de a utiliza produsul

1. Citiți cu atenție manualul operatorului și asigurați-vă

că înțelegeți instrucțiunile.

2. Examinați echipamentul de tăiere și asigurați-vă că

este corect montat și reglat. Consultați Pentru a examina echipamentul de tăiere la pagina 385

3. Verificați nivelul uleiului și completați cu ulei de

motor, dacă este necesar. Consultați Verificarea nivelului de ulei la pagina 385

ți rezervorul de carburant. Consultați Alimentarea cu carburant la pagina 382

Alimentarea cu carburant Dacă este disponibilă, folosiți benzină alchilată/cu emisii scăzute. Dacă benzina alchilată/cu emisii scăzute nu este disponibilă, folosiți benzină fără plumb sau benzină cu plumb de bună calitate, cu o cifră octanică nu mai mică de 90. ATENŢIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON (87 AKI). Aceasta poate deteriora produsul.

1. Deschideți încet capacul rezervorului de carburant,

pentru a elibera presiunea.

2. Umpleți încet, cu o canistră de carburant. Dacă

vărsați carburant, îndepărtați-l cu o cârpă și lăsați-l să se usuce.

3. Curățați suprafața din jurul capacului rezervorului de

4. Strângeți până la capăt capacul rezervorului de

carburant. Dacă acesta nu este strâns, există pericol de incendiu.

5. Înainte de pornire, mutați produsul la o distanță de

minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul. Setarea înălțimii de tăiere Înălțimea de tăiere poate fi reglată pe 6 nivele.

1. Deplasați spre spate pârghia pentru înălțimea de

tăiere, pentru a reduce înălțimea.

2. Deplasați înainte pârghia pentru înălțimea de tăiere,

pentru a mări înălțimea. (Fig. 28)

808 - 010 - 06.11.2024ATENŢIE: Nu setați o înălțime de tăiere

prea scăzută. Cuțitele pot atinge solul dacă suprafața gazonului nu este plană. Pentru a porni produsul

• Cablul de alimentare a aprinderii trebuie să fie conectat la bujie. Pornire manuală (LC247, LC247S, LC253S, LC347V, LC353V)

1. Stați în spatele produsului.

2. Țineți maneta frânei de motor lipită de mâner. (Fig.

3. Țineți mânerul șnurului de pornire cu mâna dreaptă.

4. Trageți încet de șnurul de pornire până ce simțiți o

5. Trageți cu forță pentru a porni motorul.

AVERTISMENT: Nu răsuciți șnurul de pornire în jurul mâinii. Pornire electrică (LC347VE, LC353VE)

1. Asigurați-vă că bateria este încărcată. Consultați

Pentru a utiliza bateria pentru prima dată la pagina

2. Conectați bateria la motor. Când auziți un clic,

înseamnă că bateria s-a blocat în poziția corectă. (Fig. 30)

3. Stați în spatele produsului și țineți maneta frînei de

motor (A) spre mâner. (Fig. 31)

4. Apăsați lung butonul electric de pornire (B) timp de

3-5 secunde. Motorul pornește. Nota: Dacă motorul nu pornește, așteptați 1 minut și încercați să porniți din nou produsul. Pentru a utiliza transmisia pe roți

• În cazul modelelor cu manetă de transmisie, trageți maneta de transmisie în direcția mânerului superior. (Fig. 32)

• Pentru modele cu controlul vitezei, deplasa ți maneta de control al vitezei spre înainte pentru a mări viteza și înapoi pentru a reduce viteza. (Fig. 33)

• Înainte de a trage produsul în spate, decuplați transmisia și împingeți produsul înainte cu aproximativ 10 cm.

• Eliberați maneta de transmisie pentru a dezactiva transmisia, de exemplu atunci când vă apropiați de un obstacol. Pentru a opri produsul

• Pentru a opri motorul, eliberați maneta frânei de motor. Pentru a scoate bateria, (LC 347VE & LC 353VE) Pentru a împiedica pornirea accidentală a motorului, scoateți bateria atunci când produsul nu este în funcțiune.

• Apăsați butonul de blocare (A) și trageți bateria direct în afară. (Fig. 34) Obținerea rezultatelor bune

• Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.

• Nu tăiați niciodată mai mult de ⅓ din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.

• Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon.

• Păstrați capacul de tăiere curat. Acumularea de iarbă și murdărie pe partea interioară a capacului de tăiere poate reduce calitatea rezultatului tăierii. Consultați Pentru a cură

a interioară a capacului de tăiere la pagina 384

Întreținerea Introducere AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța. Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service. Pentru informații mai detaliate, consultați www.husqvarna.com.

808 - 010 - 06.11.2024 383Program de întreținere

ATENŢIE: Asigurați-vă că filtrul de aer este ridicat și nu este lipit de sol când înclinați produsul. Pericol de defectare a motorului. ATENŢIE: Pentru modelele cu pornire electrică, scoateți întotdeauna bateria înainte de a efectua operații de curățare, reparare sau întreținere a produsului. Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic. Pentru operațiile de întreținere marcate cu *, consultați instrucțiunile din Între

Întreținere Zilnic Lunar În fiecare se- zon Efectuați o inspecție generală X Examinați nivelul uleiului X Schimbați uleiul (prima dată după 5 ore de utilizare, apoi la fiecare 50 ore de utilizare)

Curățați produsul X Examinați echipamentul de tăiere X Examinați capacul de tăiere * X Examinați maneta frânei de motor * X Examinați amortizorul de zgomot * X Verificați bujia. Curățați sau înlocuiți bujia dacă este necesar X Examinați filtrul de aer X Curățați filtrul de aer

Schimbați filtrul de aer X Examinați sistemul de alimentare cu carburant X Curățați lamelele de răcire de pe cilindru X Examinați și reglați cablul de ambreiaj. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

Pentru a efectua o inspecție generală

• Asigurați-vă că toate șuruburile și piulițele produsului sunt strânse. Pentru a curăța produsul la exterior

• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.

• Asigurați-vă că priza de aer din partea superioară a motorului nu este înfundată.

• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.

• Dacă utilizați apă pentru a curăța produsul, nu stropiți direct către motor. Pentru a curăța suprafața interioară a capacului de tăiere

1. Goliți rezervorul de carburant.

2. Așezați produsul pe o parte, cu amortizorul de

Dacă produsul este folosit cu o sarcină mare sau la temperaturi ambiante ridicate, înlocuiți uleiul de motor la fiecare 25 de ore.

Curățați mai des în condiții de praf sau când sunt prezente reziduuri în aer. Înlocuiți filtrul de aer dacă este foarte murdar. 384 808 - 010 - 06.11.2024ATENŢIE: Dacă produsul este așezat cu filtrul de aer în jos, motorul se poate deteriora.

3. Spălați cu apă suprafața interioară a capacului de

tăiere. Pentru a examina echipamentul de tăiere AVERTISMENT: Pentru a preveni pornirea accidentală, decuplați cablul de alimentare a aprinderii de la bujie. AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a

identifica eventuale deteriorări sau crăpături. Înlocuiți întotdeauna un echipament de tăiere deteriorat.

2. Observați cuțitul pentru a vedea dacă este deteriorat

sau tocit. Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuiți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită. Înlocuirea cuțitului

1. Blocați cuțitul cu o bucată de lemn. (Fig. 35)

2. Scoateți bolțul lamei și șaiba de siguranță.

3. Demontați cuțitul.

4. Examinați suportul și șurubul cuțitului pentru a vedea

dacă există deteriorări.

5. Examinați arborele motorului pentru a vă asigura că

6. Când montați un cuțit nou, îndreptați capetele oblice

ale cuțitului în direcția capacului de tăiere. (Fig. 36)

7. Asigurați-vă de alinierea lamei cu centrul arborelui

8. Blocați cuțitul cu o bucată de lemn. Montați șaiba

elastică și strângeți șurubul și șaiba la un cuplu de 70 Nm. (Fig. 37)

9. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește

liber. AVERTISMENT: Purtați mănuși de protecție rezistente. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

10. Porniți produsul pentru a efectua un test al cuțitului.

Dacă cuțitul nu este prins corect, produsul vibrează sau rezultatele de tăiere sunt nesatisfăcătoare. Verificarea nivelului de ulei ATENŢIE: Un nivel de ulei prea redus poate deteriora motorul. Efectuați o verificare a nivelului de ulei înainte să porniți produsul.

1. Așezați produsul pe teren drept.

2. Scoateți bușonul rezervorului și joja atașată.

3. Curățați joja de ulei.

4. Împingeți complet joja în rezervorul de ulei.

a) Nu montați bușonul rezervorului de ulei pe LC247, LC247S. b) Montați bușonul rezervorului de ulei pe LC253S, LC347V, LC347VE, LC353V, LC353VE.

5. Scoateți bușonul rezervorului de ulei și joja.

6. Examinați nivelul de ulei de pe joja atașată.

7. Dacă nivelul uleiului este scăzut, completați cu ulei

de motor și verificați din nou nivelul. (Fig. 38) Nota: Folosiți o pâlnie pentru a preveni scurgerile.

8. Instalați bușonul rezervorului de ulei când nivelul

uleiului este corect. Înlocuirea uleiului pentru motor AVERTISMENT: Imediat după oprirea motorului, uleiul de motor este foarte fierbinte. Lăsați motorul să se răcească înainte de a-l goli de ulei. Dacă uleiul de motor intră în contact cu pielea, curățați cu apă și săpun. (Fig. 39)

1. Utilizați produsul până când rezervorul de carburant

2. Scoateți cablul de alimentare a aprinderii din bujie.

3. Scoateți bușonul rezervorului și joja atașată.

4. Amplasați sub produs un recipient în care să

colectați uleiul de motor.

5. Înclinați produsul sau scurgeți uleiul pentru motor din

rezervorul de ulei cu o pompă de ulei (accesoriu).

6. Umpleți cu ulei de motor proaspăt și de tipul

recomandat în Date tehnice la pagina 389

7. Verificați nivelul de ulei. Consultați

Verificarea nivelului de ulei la pagina 385

8. Instalați bușonul rezervorului de ulei când nivelul

uleiului este corect.

808 - 010 - 06.11.2024

385Baterie (LC347VE, LC353VE) AVERTISMENT: O baterie defectă diminuează siguranța produsului. Utilizați întotdeauna o baterie omologată de producător. Bateria este sursa de energie pentru pornirea electrică și constituie un dispozitiv de siguranță care împiedică pornirea accidentală. Scoateți bateria atunci când nu utilizați produsul și când îl lăsați nesupravegheat. Pentru a utiliza bateria pentru prima dată ATENŢIE: Nu lăsați bateria să se descarce complet. Dacă bateria se descarcă complet, aceasta se poate defecta. Trebuie să încărcați bateria înainte de prima utilizare.

1. Conectați încărcătorul la baterie, consultați

Încărcarea bateriei la pagina 386

2. Așteptați până când se aprinde cel puțin 1 LED

3. Conectați bateria la motor, consultați

Încărcarea bateriei Dacă numai 1 lampă indicatoare de pe baterie este aprinsă sau nu este aprinsă niciuna, este necesară încărcarea bateriei. O baterie descărcată se încarcă complet în 2 ore. Încărcarea pe perioade mai scurte nu deteriorează bateria.

1. Conectaţi încărcătorul la baterie. (Fig. 40)

2. Conectați încărcătorul de baterii la o priză de

100-240 V, 50-60 Hz.

3. Scoateți mai întâi încărcătorul din priza de

alimentare, apoi scoateți încărcătorul din baterie. Starea încărcării bateriei Afișajul LED de pe baterie Stare LED-ul 1 luminează intermitent în cu- loarea roșie. 1%-9% LED-ul 1 luminează continuu în cu- loarea roșie. 10%-32% LED-ul 1 este verde, iar LED-ul 2 es- te roșu. 33%-54% LED-urile 1 și 2 sunt verzi, iar LED-ul 3 este roșu. 55%-77% LED-urile 1, 2 și 3 sunt verzi, iar LED- ul 4 este roșu. 78%-100% Lampa indicatoare de pe încărcătorul de baterie Stare Lumină roșie constantă Bateria se încarcă. Lumină verde constantă Bateria este complet în- cărcată. Verificarea bujiei ATENŢIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turația de ralanti.

• Pentru a reduce riscul prezenței materialelor nedorite pe electrozii bujiei, respectați aceste instrucțiuni: a) Asigurați-vă că turația de ralanti este reglată corect. b) Asigurați-vă că amestecul de combustibil este corect. c) Asigurați-vă că filtrul de aer este curat.

• Dacă bujia este murdară, curățați-o și asigurați-vă că apărătoarea electrozilor este corespunzătoare, consultați Date tehnice la pagina 389 . (Fig. 41)

• Înlocuiți bujia atunci când este necesar. Filtru de aer Un filtru de aer murdar poate cauza deteriorarea sau funcționarea incorectă a motorului. Efectuați mai des întreținerea filtrului de aer în mediile cu mult praf. Consultați Program de între

inere la pagina 384 pentru informații despre înlocuirea filtrului de aer. Nota: Întotdeauna înlocuiți un filtru de aer deteriorat. Scoaterea și montarea filtrului de aer (LC253S, LC347V, LC347VE, LC353V, LC353VE) AVERTISMENT: Utilizați mănuși de protecție.

1. Apăsați clemele de pe capacul filtrului de aer.

2. Scoateți cu grijă capacul filtrului de aer (A) de pe

3. Scoateți filtrul de aer (B). (Fig. 42)

4. Verificați dacă filtrul de aer este deteriorat. Înlocuiți

un filtru de aer deteriorat.

5. Curățați și examinați filtrul de aer. Consultați

area filtrului de aer la pagina 387

6. Instalați în ordine inversă.

808 - 010 - 06.11.2024Curățarea filtrului de aer

Un filtru de aer murdar poate cauza deteriorarea sau funcționarea incorectă a motorului. Efectuați mai des întreținerea curățătorului de aer în mediile cu mult praf. Consultați Program de între

inere la pagina 384 pentru informații despre înlocuirea filtrului de aer.

1. Îndepărtați capacul filtrului de aer și scoateți filtrul.

2. Curățați filtrul prin lovirea acestuia de o suprafață

plană. Nu utilizați solvent cu benzină, kerosen sau aer comprimat pentru curățarea filtrului. Nota: Filtrele de aer în funcțiune pentru o perioadă lungă de timp nu pot fi curățate complet. Înlocuiți filtrul de aer la intervale regulate. Filtrele de aer deteriorate trebuie înlocuite întotdeauna.

3. Când asamblați filtrul de aer, asigurați-vă că acesta

este etanșat complet pe suportul filtrului. Pentru a examina sistemul de alimentare cu carburant

• Examinați bușonul rezervorului de carburant și garnitura bușonului rezervorului de carburant pentru a vă asigura că nu există deteriorări.

• Examinați furtunul de carburant pentru a vă asigura că nu există scurgeri. Dacă furtun de carburant este deteriorat, trebuie înlocuit de către un agent de service. Golirea rezervorului de combustibil

1. Poziționați un recipient sub rezervorul de

2. Scoateți capacul rezervorului de combustibil.

3. Împingeți colierele furtunului de combustibil spre

4. Scoateți furtunul de combustibil din carburator.

5. Introduceți furtunul rezervorului de combustibil în

recipient și scoateți colierele furtunului.

6. Înclinați produsul și goliți combustibilul în recipient.

Înlocuirea filtrului de carburant AVERTISMENT: Utilizați mănuși de protecție.

1. Goliți rezervorul de carburant.

ți colierul furtunului de rezervorul de combustibil. (Fig. 43)

3. Scoateți furtunul de combustibil din rezervor. Este

posibil să curgă o mică cantitate de carburant. (Fig. 44)

4. Scoateți filtrul de combustibil din rezervor. (Fig. 45)

5. Montați un filtru de combustibil nou în rezervor.

6. Fixați furtunul de combustibil pe rezervor.

7. Fixați colierul furtunului în poziție pe rezervorul de

combustibil. Reglarea cablului de ambreiaj (LC 247S, LC 253S) Dacă transmisia devine lentă, trebuie reglat cablul de ambreiaj.

1. Pentru a mări viteza de transmisie, rotiți în sens

antiorar șurubul de reglaj. Nota: Dacă transmisia se cuplează fără a trage maneta de transmisie, trebuie să extindeți cablul.

2. Pentru a extinde cablul și a reduce viteza de

transmisie, rotiți în sens orar șurubul de reglare. (Fig. 46) Dacă transmisia este lentă și după reglaj, solicitați unui agent de service autorizat înlocuirea curelei de transmisie. Pentru a regla cablul ambreiajului pentru viteză reglabilă (LC347V, LC347VE, LC353V, LC353VE) Dacă motorul este pornit și turația minimă nu poate fi cuplată, este necesar să reglați controlul vitezei.

1. Pentru a mări viteza de transmisie, rotiți în sens

antiorar șurubul de reglaj. Nota: Dacă transmisia se cuplează fără a opera controlul vitezei, trebuie să extindeți cablul.

2. Pentru a extinde cablul și a reduce viteza de

transmisie, rotiți în sens orar șurubul de reglare. (Fig. 46) Dacă transmisia este lentă și după reglaj, solicitați unui agent de service autorizat înlocuirea curelei de transmisie.

808 - 010 - 06.11.2024

387Depanarea motorului Problemă Cauza posibilă Soluție Motorul nu pornește. Cablul de alimentare a aprinderii nu este conectat corect. Conectați cablul de alimentare a aprin- derii la bujie. Rezervorul de carburant este gol. Umpleți rezervorul de carburant cu tipul corect de carburant. Combustibilul este vechi. Scurgeți rezervorul de carburant și car- buratorul. Realimentați cu benzină nouă. Există murdărie în carburator sau în con- ducta de carburant. Curățați carburatorul și/sau conducta de carburant. Bujia este deteriorată. Reglați apărătoarea electrodului, curățați sau schimbați bujia. Există combustibil pe bujie. Curățați bujia. Motorul nu se oprește. Mecanismul de oprire nu funcționează corect. Decuplați cablul de alimentare a aprin- derii de la bujie. Repararea produsului trebuie efectuată de către un agent de service autorizat. Motorul nu funcționează uni- form. Cablul de alimentare a aprinderii nu este conectat corect. Conectați cablul de alimentare a aprin- derii la bujie. Există mizerie în conducta de carburant sau carburantul a expirat. Curățați conducta de carburant. Umpleți rezervorul de carburant cu carburant nou de tipul corect. Există un blocaj al capacului rezervorului de carburant. Curățați capacul rezervorului de carbu- rant. Există apă sau murdărie în sistemul de alimentare cu carburant. Goliți rezervorul de carburant. Umpleți rezervorul de carburant cu carburant nou de tipul corect. Filtrul de aer este murdar. Curățați filtrul de aer. Carburatorul trebuie reglat. Lăsați un distribuitor de service să regle- ze carburatorul. Motorul devine prea fierbinte. Nivelul de ulei de motor este prea scă- zut. Umpleți cu ulei de motor. Debitul de aer nu este suficient. Curățați filtrul de aer și carcasa filtrului de aer. Carburatorul trebuie reglat. Lăsați un distribuitor de service să regle- ze carburatorul. Există rateuri de combustie în timpul funcționării la viteză mare. Distanța dintre electrozi din bujie este prea mică. Reglați distanța dintre electrozi. 388 808 - 010 - 06.11.2024Problemă Cauza posibilă Soluție Zgomote neobișnuite de la motor în timpul operării cu sarcină normală. Tip incorect de benzină. Scurgeți rezervorul de carburant și car- buratorul. Realimentați cu benzină nouă. Consultați Pentru a examina sistemul de alimentare cu carburant la pagina 387

Dacă problema persistă, discutați cu re- prezentantul de service local. Motorul nu funcționează lin la turația de mers în gol. Bujia este murdară, defectă sau distanța dintre electrozi este prea mare. Reglați apărătoarea electrodului sau schimbați bujia. Carburatorul trebuie reglat. Reglați carburatorul. Filtrul de aer este murdar. Curățați filtrul de aer. Transportul, depozitarea şi eliminarea Transportul și depozitarea

• Pentru depozitarea și transportul produsului și a carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispozitive sau boilere electrice, pot cauza un incendiu.

• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.

• Goliți rezervorul de carburant și depozitați produsul pentru o perioadă lungă de timp. Eliminați carburantul într-o locație de eliminare autorizată

• Fixați în siguranță produsul în timpul transportului pentru a preveni daunele și accidentele.

• Păstrați produsul într-o zonă restricționată pentru a preveni accesul copiilor sau al persoanelor neautorizate.

• Păstrați produsul într-un spațiu uscat și ferit de îngheț. Transport și depozitare pentru baterie și pentru încărcător

• Nu scoateți bateria până când produsul nu este staționar și rece. Pentru a scoate bateria, apăsați lung apăsat butonul din partea superioară a bateriei și scoateți-o din fanta sa.

• Dacă perioada de depozitare este de peste 30 de zile, încărcați bateria până când aceasta are mai mult de 3 lumini verzi.

• Încărcați bateria o dată la fiecare 3 luni, pentru a preveni deteriorarea acesteia.

• Bateria și încărcătorul de baterii trebuie păstrate în depozit la o temperatură cuprinsă între 5 °C și 40 °C. Temperaturile mai ridicate sau sursele de temperatură ridicată, cum ar fi focul, pot provoca deteriorarea bateriei.

• Nu demontați bateria.

• Nu introduceți bateria complet în apă. Păstrați produsul într-un spațiu uscat și răcoros, cu un flux adecvat de aer.

• În cazul în care bateria miroase, este fierbinte sau căldura provoacă deformarea ei în timpul funcționării, depozitării sau încărcării, scoateți bateria și nu o utilizați.

• Asigurați-vă că bateria sau încărcătorul de baterii sunt atașate în timpul transportului, pentru a preveni deteriorarea.

• Asigurați-vă că încărcătorul bateriei nu se încălzește prea tare. Dezafectarea

• Respectați cerințele de reciclare și reglementările locale aplicabile.

• Eliminați toate substanțele chimice, precum uleiul de motor sau antigelul, la un centru de service sau într- o locație de eliminare autorizată.

• Atunci când produsul nu mai este în uz, trimiteți-l la un distribuitor Husqvarna sau casați-l într-o locație de reciclare.

Marcă Husqvarna Husqvarna Husqvarna Model HS 139A HS 139A HS 166A Tip de motor Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV Cilindree, cm

Turația motorului – Valoare nominală, rpm 2900/min 2900/min 2900/min Putere nominală motor, kW

Nivel de putere acustică, măsurat dB(A) 95 95 97 Nivel de putere acustică garantat L

Nivel de presiune a sunetului la urechea ope- ratorului, dB(A)

Niveluri de vibrații

Puterea nominală indicată a motorului este puterea de ieșire medie netă (la turația specificată) a unui motor de producție normal pentru modelul de motor, măsurată conform standardului SAE J1349/ISO1585. Motoare- le de producție în masă pot prezenta valori diferite de aceasta. Puterea efectivă pentru motorul instalat pe produsul final va depinde de viteza de funcționare, de condițiile de mediu și de alte valori.

Utilizați ulei pentru motor de calitatea API SJ sau alta superioară. Dacă se folosește ulei SAE-30 la temperatu- ri mai joase de +5 °C, există riscul să nu lubrifieze suficient motorul. Acest lucru poate cauza deteriorarea motorului. Consultați Înlocuirea uleiului pentru motor la pagina 385 pentru uleiul corect pentru temperaturi scăzute. Consultați diagrama de vâscozitate din manualul motorului (dacă este inclus) și selectați vâscozitatea optimă în funcție de temperatura exterioară preconizată.

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE.

Datele raportate pentru nivelul presiunii zgomotului prezintă o dispersie statistică tipică (abatere standard) de 1,2 dB(A).

Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 0,2 m/s

390 808 - 010 - 06.11.2024LC247 LC247S LC253S Vibrații în mânerul superior, m/s

2,7 2,7 3,9 Accesoriu de tăiere Înălțime de tăiere, mm 20-75 20-75 20-75 Lățime de tăiere, mm 470 470 530 Sistem de tăiere Colectare/BioClip

descărcare prin spate Lamă - Standard Colectare 5882755-10 Colectare 5882755-10 Colectare 5797972-10 Lamă - Accesoriu Mărunțire 5882757-10 Mărunțire 5882757-10 Mărunțire 5889039-10 Capacitate colector de iarbă, l 55 55 60 Viteza Viteză de deplasare independentă, km/h – 4 4 Sistem de pornire Demaror electric Nu Nu Nu Baterie - - - LC347V LC347VE LC353V LC353VE Motor Marcă Husqvarna Husqvarna Husqvarna Husqvarna Model HS 166A HS 166AE HS 166A HS 166AE Tip de motor Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV Cilindree, cm

Turația motorului – Valoare nominală, rpm 2900/min 2900/min 2900/min 2900/min Putere nominală motor, kW

Puterea nominală indicată a motorului este puterea de ieșire medie netă (la turația specificată) a unui motor de producție normal pentru modelul de motor, măsurată conform standardului SAE J1349/ISO1585. Motoare- le de producție în masă pot prezenta valori diferite de aceasta. Puterea efectivă pentru motorul instalat pe produsul final va depinde de viteza de funcționare, de condițiile de mediu și de alte valori.

808 - 010 - 06.11.2024 391LC347V LC347VE LC353V LC353VE

Carburant și sistem de lubrifiere Tip de lubrifiere a motorului Stropire Stropire Stropire Stropire Capacitate rezervor de carburant, l 1 0,9 1 0,9 Capacitate rezervor de ulei, l 0,5 0,5 0,5 0,5 Ulei pentru motor

Nivel de putere acustică, măsurat dB(A)

Nivel de putere acustică garantat

Nivel de presiune a sunetului la ure- chea operatorului, dB(A)

Niveluri de vibrații

Vibrații în mânerul superior, m/s

3,5 3,5 3,9 3,9 Accesoriu de tăiere Înălțime de tăiere, mm 20-75 20-75 20-75 20-75 Lățime de tăiere, mm 470 470 530 530 Sistem de tăiere Colectare/ BioClip

Utilizați ulei pentru motor de calitatea SF, SG, SH, SJ sau ulterioară. Dacă se folosește ulei SAE-30 la temperaturi mai joase de +5 °C, există riscul să nu lubrifieze suficient motorul. Acest lucru poate cauza deteriorarea motorului. Consultați Înlocuirea uleiului pentru motor la pagina 385 pentru uleiul corect pentru temperaturi scăzute. Consultați diagrama de vâscozitate din manualul motorului (dacă este inclus) și alegeți vâscozitatea optimă în funcție de temperatura exterioară preconizată.

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE.

Datele raportate pentru nivelul presiunii zgomotului prezintă o dispersie statistică tipică (abatere standard) de 1,2 dB(A).

Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 0,2 m/s

808 - 010 - 06.11.2024 393Declarație de conformitate

Declarație de conformitate UE Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: +46-36-146500, declarăm pe propria răspundere, că produsul: Descriere Mașină de tuns gazonul Marcă Husqvarna Tip/Model LC247, LC247S, LC253S, LC347V, LC347VE, LC353V, LC353VE Identificare Numerele de serie începând cu 2022 respectă în totalitate următoarele directive și reglementări UE: Reglementare Descriere 2006/42/CE „privind utilajele” 2014/30/UE „aferentă compatibilității electromagnetice” 2000/14/CE „privind emisiile de zgomot în mediul înconjurător” 2011/65/UE „privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice” și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO
