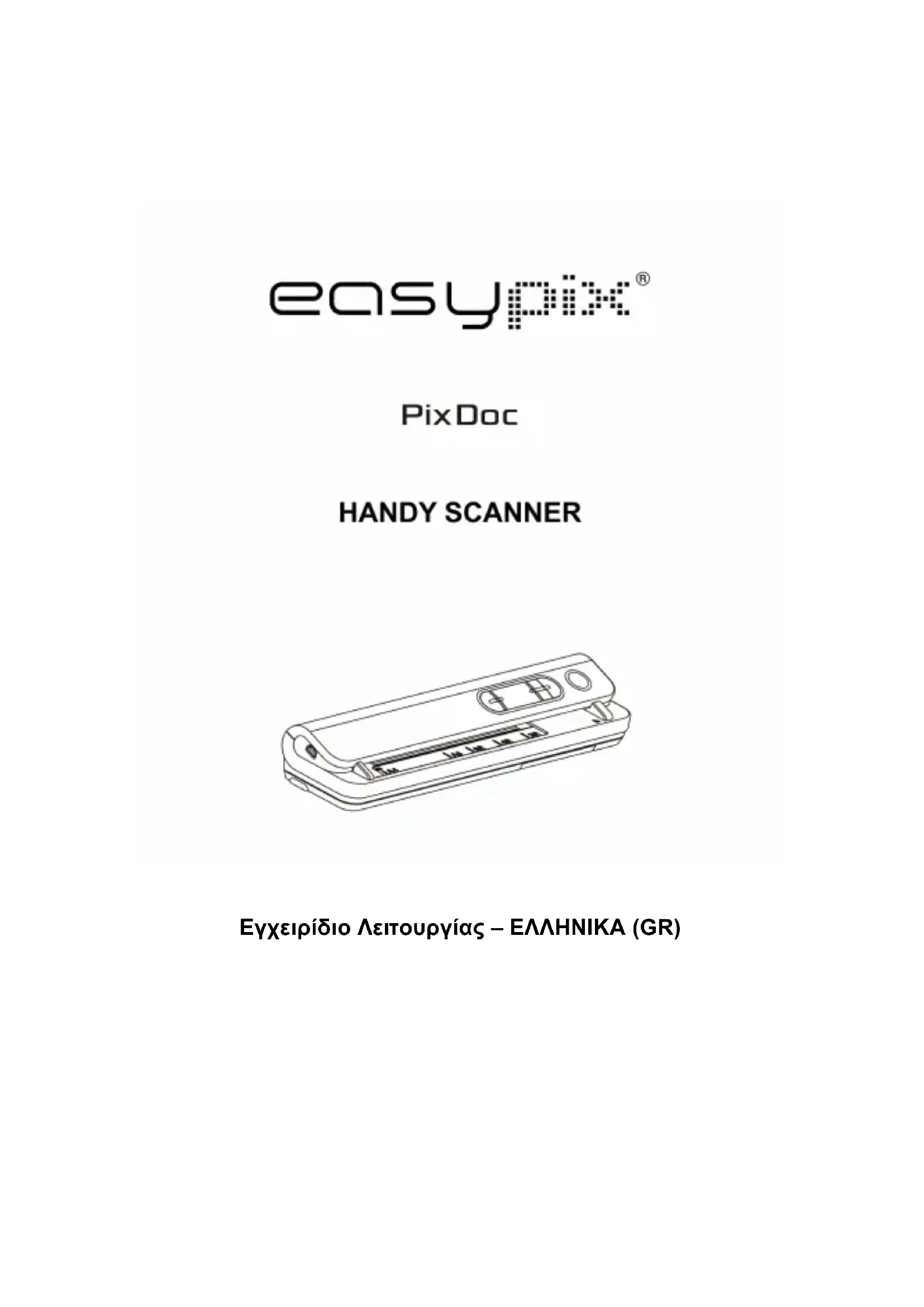

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PixDoc EASYPIX

1. Κύρια Χαρακτηριστικά

Ανώτατο µέγεθος σάρωσης-LTR/A4 Χρώµα/µονοχρωµατική (µονο) επιλογή σάρωσης 600/300 επιλογή σάρωσης σε dpi Άµεση αποθήκευση αρχείου JPG στην κάρτα MicroSD Υποστηρίζει κάρτα MicroSD µέχρι 32GB Δωρεάν Οδηγός για Windows 7/Vista/XP και Mac OS10.4 ή ανωτέρω (άµεση σύνδεση, δεν απαιτείται εγκατάσταση οδηγών)

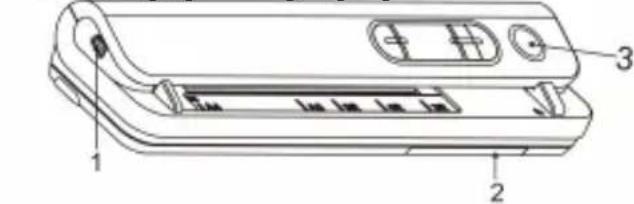

Adapter / USB interface Συνδέστε τον παρεχόµενο φορτιστή εναλλασσόµενου ρεύµατος µε τη θύρα USB του scanner. Μεταφορτώστε τη φωτογραφία σε έναν υπολογιστή µέσω του παρεχόµενου καλωδίου USB.

Θύρα µπαταρίας Για 4x αλκαλικές µπαταρίες AA.

Power on / off button Πιέστε αυτό το κουµπί για να ανοίξετε το scanner, πιέστε πάλι για να κλείσετε.

Υποδοχή SD card Θέση αποθήκευσης καρτών MicroSD.

Effect / Up Επιλέξτε το χρώµα/τη µονο ανίχνευση, το χρώµα/το µονο εικονίδιο τρόπου θα επιδειχθεί στη θέση LCD. Για το χρόνο επάνω στην επιλογή.

Format Πιέστε αυτό το κουµπί για να κάνετε format στην κάρτα microSD.

Enter Κουµπί επιβεβαίωσης των αλλαγών

DPI / Down Επιλέξτε υψηλή (600dpi)/χαµηλή (300dpi) ανάλυση Το εικονίδιο υψηλής/χαµηλής ανάλυσης θα εµφανιστεί στην οθόνη LCD.9 LCD screen Εµφάνιση κατάστασης σάρωσης

Time set Πιέστε αυτό το κουµπί για ρύθµιση χρόνου/ηµεροµηνίας

3. Επεξήγηση εικονιδίων

Ένδειξη SD card φωτογραφίες θα αποθηκευτούν στην micro SD card

Ένδειξη µπαταρίας µπαταρία γεµάτη µπαταρία άδεια

Ένδειξη χρώµατος Έγχρωµο / µονόχρωµο

Ένδειξη αρίθµησης Αριθµός φωτογραφιών στην micro SD card

4. Χρησιµοποιώντας το scanner

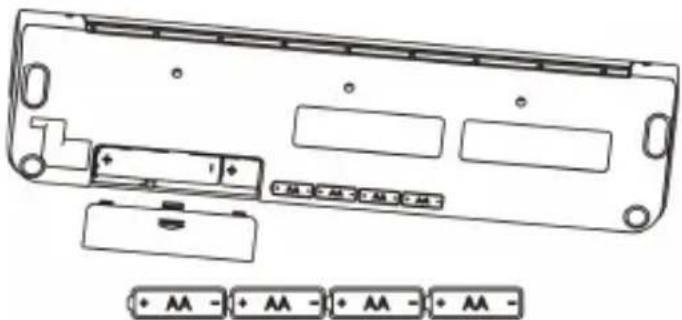

4.1 Εγκατάσταση µπαταριών

1. Ανοίξτε τη θύρα των µπαταριών

2. Εισάγετε 4x AA alkaline µπαταρίες στο τµήµα µπαταριών.

3. Ανοίξτε τον scanner πατώντας το κουµπί [POWER.

4.2 Εισάγετε µια micro SD memory card (δεν περιλαµβάνεται)

Πρέπει να εισάγετε µια κάρτα microSD (δεν παρέχεται) για να καταγράψετε και να αποθηκεύσετε τις εικόνες σας. Εισάγετε την κάρτα µνήµης microSD ως ακολούθως:

1. Κλείστε τον σαρωτή.

2. Εισάγετε την κάρτα microSD στη υποδοχή κάρτας microSD, ήπια µέχρι να εφαρµόσει.

Σηµείωση: Μην πιέζετε την κάρτα στη σχισµή; µεγαλύτερη πίεση µπορεί να προκαλέσει ζηµιά στο scanner και την κάρτα micro SD. Ευθυγραµµίστε τη θέση της κάρταςSD (όπως αναφέρεται) και προσπαθήστε πάλι Σηµείωση: Η κάρτα µνήµης microSD πρέπει να διαµορφωθεί πριν από την σάρωση. Δείτε την ακόλουθη οδηγία.

1. Πατήστε το [TIME SET] για να εισέλθετε σε κατάσταση ρύθµισης της ώρας.

2. Στην οθόνη LCD, εµφανίζεται 1 XX, πιέστε το [EFFECT & DPI] για επιλογή αριθµών

3. Πατήστε το κουµπί enter [ ] για να επιβεβαιώσετε τη ρύθµιση

4. Στην οθόνη LCD, εµφανίζονται διαδοχικά τα ακόλουθα:

1 XX ρύθµιση έτους 2 XX ρύθµιση µήνα 3 XX ρύθµιση ηµέρας 4 XX ρύθµιση ώρας 5 XX ρύθµιση λεπτών 5 Αφού ρυθµιστούν όλες οι πληροφορίες, πατήστε [TIME SET] και πάλι για να

4.4 Διαµορφώνοντας την micro SD card

1. Τοποθετήστε µια νέα κάρτα micro SD µέσα στην υποδοχή και στη συνέχεια

ενεργοποιήστε το σαρωτή.

2. Πατήστε το πλήκτρο [FORMAT]. To "F" εµφανίζεται στην οθόνη LCD.

3. Πατήστε το κουµπί Enter [ ] για να ξεκινήσει η διαµόρφωση της micro SD κάρτας.

4. Η ένδειξη [SD card] θα αναβοσβήνει µέχρι να ολοκληρωθεί η διαµόρφωση.

4.5 Ρυθµίζοντας την ανάλυση σάρωσης

Πατήστε το [DPI] για να επιλέξετε Υψηλή/Χαµηλή ανάλυση. Το εικονίδιο Υψηλής/Χαµηλής ανάλυσης θα εµφανιστεί στην οθόνη LCD.

4.6 Ρύθµιση της λειτουργίας σάρωσης

Πατήστε το [EFFECT] για να επιλέξετε Έγχρωµο / µονόχρωµο Το εικονίδιο Έγχρωµο / µονόχρωµο θα εµφανιστεί στην οθόνη LCD.

1. Πατήστε το κουµπί λειτουργίας για να ενεργοποιήσετε το σαρωτή.

2. Ο σαρωτής θα είναι πλέον σε κατάσταση αναµονής, επιλέξτε το χρώµα / µονοχρωµο ήτα DPI αν χρειαστεί.

3. Τοποθετήστε το έγγραφο σάρωσης στον σαρωτή τοποθετώντας την προς σάρωση

σελίδα προς τα κάτω.

4. Αφού ο σαρωτής εντοπίσει το έγγραφο, ξεκινάει τη σάρωση µε πράσινο LED στο

5. Η σάρωση θα σταµατήσει όταν τελειώσει η σελίδα και η συσκευή διατηρείται σε

κατάσταση αναµονής, περιµένοντας για την επόµενη σελίδα.

5. Συντήρηση και καθαρισµός του αισθητήρα

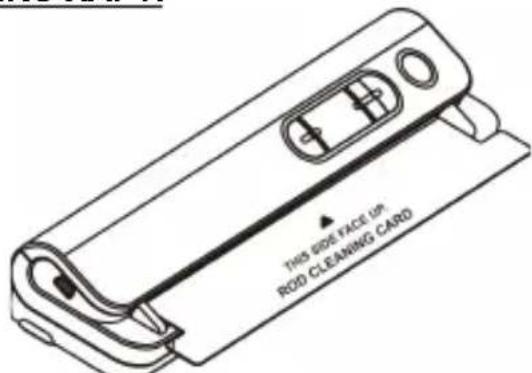

Για τη διατήρηση της καλύτερης ποιότητας εικόνας, ο σαρωτής πρέπει να καθαρίζεται µετά από κάθε χρήση. Στην συσκευασία µαζί µε το σαρωτή, θα βρείτε το καθαριστικό χαρτί και µια φορητή κάρτα καθαρισµού. ΚΑΘΑΡΙΣΤΙΚΟ ΧΑΡΤΙ Τοποθετήστε το χαρτί καθαρισµού στην υποδοχή σάρωσης ως ένα κανονικό χαρτί και αφήστε το σαρωτή να σαρώσει για 6 δευτερόλεπτα. Στη συνέχεια σταµατήστε το.ΚΑΡΤΑ ΚΑΘΑΡΙΣΜΟΥ

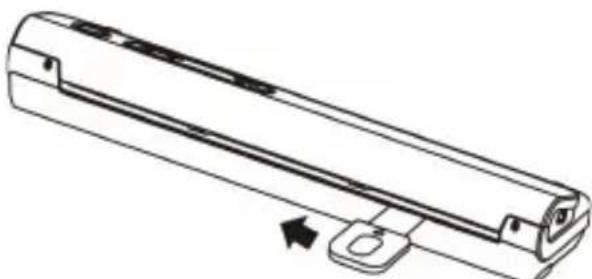

Τοποθετήστε την κάρτα καθαρισµού, όπως παραπάνω, σύρετε την κάρτα από το ένα άκρο στο άλλο άκρο για δύο φορές.

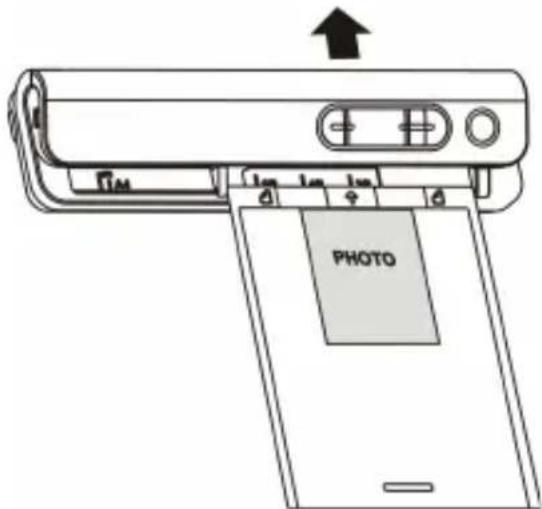

Για την προστασία της φωτογραφίας κατά τη σάρωση από πιθανές γρατζουνιές, χρησιµοποιήστε την µεµβράνη από PVC που παρέχεται στη συσκευασία. Η φωτογραφία πρέπει να κοιτά προς να κάτω.

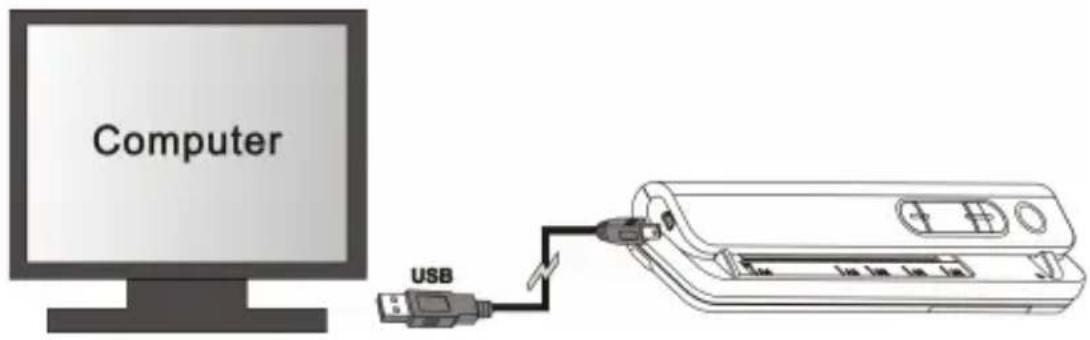

Μπορείτε επίσης να συνδέσετε το σαρωτή στον υπολογιστή σας και να δείτε φωτογραφίες στην οθόνη του υπολογιστή, στη συνέχεια πιέστε το κουµπί ENTER σε λειτουργία µαζικής αποθήκευσης.7. Χαρακτηριστικά αισθητήρας εικόνας A4 Color αισθητήρας εικόνας Αριθµός αισθητήρα 5136 dots(1st~5104 dots διαθέσιµο)

Χαµηλή ανάλυση : 300x300 dpi(default) Υψηλή ανάλυση: 600x600 dpi µέγιστη ταχύτητα σάρωσης για µέγεθος Α4 Έγχρωµη Υψηλή ανάλυση: 6 δευτ/τα Ασπρόµαυρη Υψηλή ανάλυση: 6 δευτ/τα Έγχρωµη Χαµηλή ανάλυση: 6 δευτ/τα Ασπρόµαυρη Χαµηλή ανάλυση: 6 δευτ/τα Χωρητικότητα (για 1GB microSD card).Σάρωση Α4 µέγεθος αρχείου. Η ποσότητα των σαρώσεων ποικίλλει ανάλογα µε την πολυπλοκότητα του περιεχοµένου) 600dpi color: 220 εικόνες (λεπτό) 600dpi mono: 290 εικόνες (λεπτό) 300dpi color: 780 εικόνες (λεπτό) 300dpi mono: 1280 εικόνες (λεπτό) Πλάτος σάρωσης 8.27" Μήκος σάρωσης 300DPI: 50"(Max), 600DPI: 25"(Max) Μορφή αρχείου JPEG LCD Ένδειξη κατάστασης σάρωσης Αυτόµατος τερµατισµός 3 λεπτά Θύρα USB USB 2.0 high speed εξωτερική µνήµη Micro SD Card Standard Battery 4XAA αλκαλικές µπαταρίες8. Ελάχιστες απαιτήσεις συστήµατος Υ/Η Λειτουργικό σύστηµα Windows 7 / Vista / XP και Mac OS 10.4 και πλέον (άµεση χρήση, η εγκατάσταση οδηγού δεν απαιτείται) CPU Pentium II και πλέον RAM 64MB

9. Αντιµετώπιση προβληµάτων

Δεν µπορείτε να ενεργοποιήσετε το

2. Η µπαταρία δεν έχει

τοποθετηθεί σωστά Αντικαταστήστε ή εγκαταστήστε τη µπαταρία σωστά Δεν µπορείτε να αποθηκεύσετε εικόνες αφού τις σαρώσετε

1. Micro SD κάρτα δεν

2. Η µνήµη είναι πλήρης

3. Η κάρτα micro SD δεν

1. Εγκατάσταση κάρτας

2. Μεταφέρετε τις εικόνες

από το σαρωτή στον υπολογιστή για να δηµιουργήσετε χώρο αποθήκευσης

3. Ανατρέξτε στην ενότητα

αναγνωρίσει τον σαρωτή όταν συνδεθεί. (Δεν µπορείτε να βρείτε

αφαιρούµενο δίσκο) Αποτυχία σύνδεσης.

1. Βεβαιωθείτε ότι όλα τα

καλώδια συνδέσεων είναι συνδεδεµένα. Επανεκκινήστε τον υπολογιστή, εάν είναι

2. Συνδέστε το καλώδιο

USB, πατήστε το πλήκτρο ENTER Η διάρκεια ζωής της µπαταρίας είναι

Αντικαταστήστε µε νέες αλκαλικές µπαταρίες AAΘολές εικόνες

1. Ο φακός του σαρωτή

1. Καθαρίστε το φακό µε

2. Ο σαρωτής θα πρέπει να

κάνει εκ νέου βαθµονόµηση. µετά την ενεργοποίηση ένα κόκκινο LED είναι αναµένο στο "Power". Τα δεδοµένα βαθµονοµήσεων έχουν καταστραφεί Ο σαρωτής θα πρέπει να κάνει εκ νέου βαθµονόµηση.
