ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IBF 7257 N I72F57N0 NEFF
el Οδηγίες χρήσης και τοποθέτησης
Γενικές πληροφορίες 94
ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ 94
ΠΡΙΝ ΤΗΝ ΠΡΩΤΗ ΧΡΗΣΗ 94
Υποδείξεις ασφαλείας 95
Αρμόζουσα χρήση 95
Τεχνική ασφάλεια 95
Ειδικές υποδείξεις για συσκευές μαγειρέματος με αέριο .... 96
Σωστή χρήση 97
Σωστή τοποθέτηση 97
Τρόποι λειτουργίας 98
Λειτουργία απορρόφησης ακάθαρτου αέρα 98
Λειτουργία ανακύκλωσης αέρα 98
Χειρισμός 99
Καθαρισμός και φροντίδα 100
Αφαίρεση και τοποθέτηση των φίλτρων λιπών 101
Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών 101
Αφαίρεση και τοποθέτηση των φίλτρων ενεργού άνθρακα 101

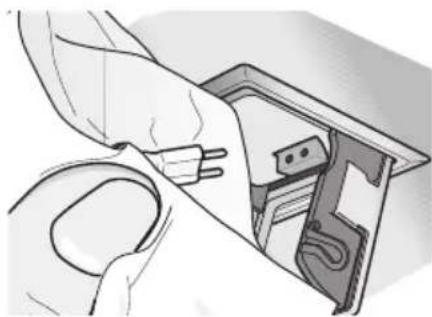

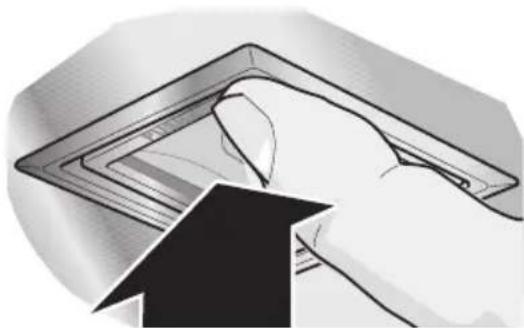

Αλλαγή των λαμπτήρων 102
Υποδείξεις τοποθέτησης 103
Σωληνοσύνδεση 103
ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ 104

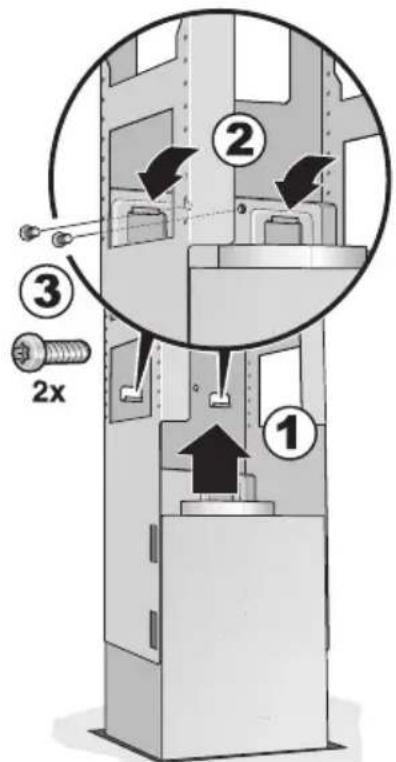

Τοποθέτηση 105
Προετοιμασία τοποθέτησης 105
Στερέωση 106

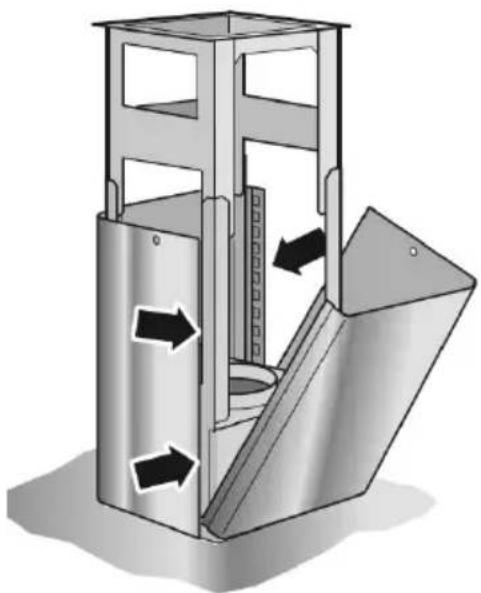

Τοποθέτηση των επενδύσεων της "καμινάδας" 107
ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ
Απόσυρση της συσκευασίας μεταφοράς
Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να ξαναχρησιμοποιηθούν. Παρακαλούμε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.
Τα μέρη της συσκευασίας μπορεί να είναι επικίνδυνα για τα παιδιά. Γι' αυτό πρέπει να φυλάσσονται μακριά από αυτά.
Απόσυρση της παλιάς συσκευής
Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυρσή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναποκτηθούν πολύτιμες πρώτες ύλες.
Η συσκευή αυτή έχει σημανθεί σύμφωνα με την Οδηγία 2002/96/ΕΚ περί Αποβλήτων Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (Waste Electrical and Electronic Equipment – WEEE). Η οδηγία καθορίζει το πλαίσιο για την σε ολόκληρη την ΕΕ ισχύουσα παραλαβή και των παλιών συσκευών.
Протоú αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.
Μην δώσετε σε καμιά περίπτωση την παλιά σας συσκευή στα υπόλοιπα απορρίμματα.
Σχετικά με τους επίκαιρους τρόπους απόσυρσης παρακαλείσθε να απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε τη συσκευή ή στην τοπική Δημοτική Αρχή.
Φροντίστε να φυλαχτεί η παλιά συσκευή μέχρι την απόσυροή της σε μέρος ασφαλές για τα παιδιά.
ΠΡΙΝ ΤΗΝ ΠΡΩΤΗ ΧΡΗΣΗ
ΥΠΟΔΕΙΞΗ: Αυτές οι οδηγίες χρήσης ισχύουν για περισσότερες παραλλαγές της συσκευής. Έτοι είναι δυνατόν να περιγράφονται επιμέρους χαρακτηριστικά εξοπλισμού, τα οποία δεν αφορούν τη συσκευή σας.
Προτού θέσετε την καινούργια σας συσκευή σε λειτουργία, παρακαλείσθε να διαβάσετε καλά τις οδηγίες χρήσης. Αυτές περιέχουν σημαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και φροντίδα της συσκευής σας.
Φυλάξτε καλά τις οδηγίες χρήσης και τοποθέτησης και παραδώστε αυτές στον ενδεχόμενο μετέπειτα χρήστη.
Βλάβες
'Οταν εμφανίζεται στην ένδειξη ένα ◇ ή Σ:
▷ Βλ. στο κεφάλαιο „Φίλτρα και συντήρηση“.
'Отαν δεν μπορείτε να χειριστείτε τον απορροφητήρα κουζίνας:
Δ Απομονώνετε τον απορροφητήρα για 1 λεπτό περίπου από το ρεύμα, τραβώντας το φις από την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια. Κατόπιν θέτετε τη συσκευή εκ νέου σε λειτουργία.
Σε ενδεχόμενες ερωτήσεις ή βλάβες, παρακαλείσθε να καλέσετε την υπηρεσία τεχνικής εξυπηρέτησης των πελατών μας.
(Βλ. στον πίνακα με τις υπηρεσίες τεχνικής εξυπηρέτησης των πελατών.)
Κατά την κλήση παρακαλείσθε να δίνετε:
E-Nr. FD
Οι αριθμοί βρίσκονται στην πινακίδα τύπου, μετά την αφαίρεση των φίλτρων λιπών, στον εσωτερικό χώρο του απορροφητήρα. Αναγράψτε τους αριθμούς στα παραπάνω πεδία.
Αρμόζουσα χρήση
Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις προδιαγραμμένες διατάξεις ασφαλείας. Η μη αρμόζουσα χρήση μπορεί να οδηγήσει σε βλάβες σε πρόσωπα ή σε υλικές ζημιές.
Ο απορροφητήρας κουζίνας επιτρέπεται να χρησιμοποιείται αποκλειστικά για οικιακή χρήση. Ο κατασκευαστής δεν ευθύνεται για ζημιές, οι οποίες προκύπτουν από μη σωστή χρήση ή από λανθασμένο χειρισμό.
Ο κατασκευαστής δεν μπορεί να αναλάβει την ευθύνη για ζημιές, οι οποίες οφείλονται στη μη τήρηση των υποδείξεων ασφαλείας.
⚠️ KINΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ
Μην αφήνετε τα παιδιά να παίζουν με τον απορροφητήρα κουζίνας! Ενήλικες και παιδιά δεν επιτρέπεται να λειτουργούν χωρίς επίβλεψη τη συσκευή,
– αν δεν είναι σε θέση από σωματικής ή νοητικής άποψης,
– ή όταν δεν διαθέτουν τις γνώσεις και την εμπειρία να χειριστούν σωστά και με ασφάλεια τη συσκευή.
Τεχνική ασφάλεια
Ο απορροφητήρας κουζίνας εγκατέλειψε το εργοστάσιο σε άριστη κατάσταση. Ελέγξτε ωστόσο τη συσκευή πριν την τοποθέτηση για εμφανείς ζημιές. Αν αυτή έχει πάθει ζημιά, δεν επιτρέπεται να τεθεί σε λειτουργία!
Αν έχει πάθει ζημιά το τροφοδοτικό καλώδιο του απορροφητήρα, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή, την υπηρεσία τεχνικής εξυπηρέτησης των πελατών του ή από παρόμοια καταρτισμένο πρόσωπο, ώστε να αποφεύγονται οι κίνδυνοι.
Η τοποθέτηση (συμπεριλαμβανομένης της ηλεκτρικής σύνδεσης), η συντήρηση ή επισκευή του απορροφητήρα επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο προσωπικό. Σε κάθε περίπτωση ο απορροφητήρας πρέπει να απομονώνεται από το ρεύμα, βγάζοντας το φις από την πρίζα ή απενεργοποιώντας την ασφάλεια!
Με την μη σωστή τοποθέτηση, συντήρηση ή επισκευή μπορούν να προκύψουν σοβαρές ζημιές για τον χρήστη, για τις οποίες δεν φέρει την ευθύνη ο κατασκευαστής.
Δ Αλλαγές της ηλεκτρικής ή της μηχανικής κατασκευής είναι επικίνδυνες και δεν επιτρέπεται να γίνουν!
Αυτές μπορούν να οδηγήσουν σε λανθασμένες λειτουργίες στον απορροφητήρα.
Ταυτόχρονη λειτουργία του απορροφητήρα κουζίνας με εστία φωτιάς εξαρτώμενη από τον αέρα του δωματίου
Εστίες φωτιάς, εξαρτώμενες από τον αέρα του δωματίου αποτελούν π.χ. θερμάστρες αερίου, πετρελαίου, ξύλου ή κάρβουνου, ταχυθερμοσίφωνες, θερμοσίφωνες, σκαφοειδείς βάσεις εστιών ή φούρνοι, που καταναλώνουν αέρα καύσης από τον χώρο τοποθέτησης και των οποίων τα καυσαέρια διοχετεύονται μέσω καμινάδας στο ύπαιθρο.

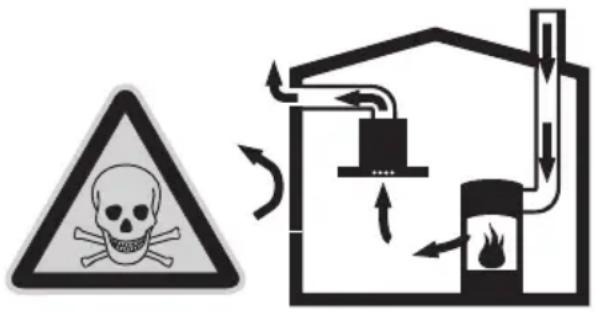

⚠️ KINΔΥΝΟΣ ΔΗΛΗΤΗΡΙΑΣΗΣ

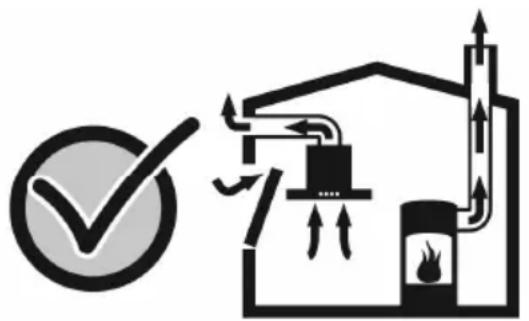

Σε ταυτόχρονη λειτουργία του απορροφητήρα με εστία φωτιάς εξαρτώμενη από τον αέρα του δωματίου υφίσταται κίνδυνος δηλητηρίασης από τα επαναναρροφούμενα καυσαέρια.
Δ Ακίνδυνη λειτουργία είναι δυνατή, όταν η υποπίεση στον χώρο που βρίσκεται η εστία φωτιάς δεν υπερβαίνει τα 4 Pa (0,04 mbar).
Αυτό μπορεί να επιτευχθεί, όταν μέσω ανοιγμάτων που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα, σε συνδυασμό με κουτί εντοιχισμού προσαγωγής/απαγωγής αέρα ή από άλλα τεχνικά μέτρα μπορεί να γίνεται συνεχής παροχή του για την καύση απαιτούμενου αέρα απαιτούμενος.
▷ Γι' autó πρέπει να φροντίζετε πάντοτε για επαρκή παροχή αέρα.
Μόνο ένα κουτί εντοιχισμού προσαγωγής/απαγωγής αέρα δεν διασφαλίζει την τήρηση της οριακής τιμής.
ΥΠΟΔΕΙΞΗ: Για τη σωστή εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ολόκληρο το σύστημα αερισμού του σπιτιού. Για την εκτίμηση ζητήστε τη συμβουλή του αρμόδιου καπνοδοχοκαθαριστή.
▷ Αν ο απορροφητήρας κουζίνας χρησιμοποιείται αποκλειστικά και μόνο στη λειτουργία ανακύκλωσης αέρα, τότε η λειτουργία είναι δυνατή χωρίς κανέναν περιορισμό.
Ειδικές υποδείξεις για συσκευές μαγειρέματος με αέριο
▷ Κατά την τοποθέτηση πάνω από βάση εστιών αερίου πρέπει να τηρούνται οι εθνικές σχετικές νομοθετικές διατάξεις [π.χ. στη Γερμανία: Τεχνικοί Κανονισμοί για την Εγκατάσταση Αερίου (Technische Regeln Gasinstallation – TRGI)].
▷ Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου.
▷ Κατά την τοποθέτηση πρέπει να προσέξετε, ότι μόνο μία πλευρά του απορροφητήρα επιτρέπεται να βρίσκεται άμεσα δίπλα σε υψηλό ερμάριο ή τοίχο. Διαφορετικά υπάρχει κίνδυνος συσσώρευσης θερμότητας. Η απόσταση από τον τοίχο ή το υψηλό ερμάριο πρέπει να είναι τουλάχιστον 50 mm.
⚠️ KINΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ
Μη λειτουργείτε παραπάνω από δύο εστίες αερίου ταυτόχρονα για χρονικό διάστημα το πολύ 15 λεπτών στο υψηλότερο θερμικό φορτίο. Από την επίδραση της θερμότητας υπάρχει κίνδυνος εγκαυμάτων κατά την επαφή με τις επιφάνειες του περιβλήματος!
Δ Λάβετε υπόψη, ότι ένας μεγάλος καυστήρας πάνω από 5 kW (γουόκ) αντιστοιχεί στην ισχύ δύο καυστήρων αερίου.
Ο απορροφητήρας κουζίνας μπορεί να πάθει ζημιά από την επίδραση υψηλής θερμότητας.
Μη λειτουργείτε ποτέ μία εστία αερίου χωρίς μαγειρικό σκεύος. Ρυθμίστε τη φλόγα έτσι, ώστε να μη βγαίνει έξω από το μαγειρικό σκεύος.
Σωστή χρήση
▷ Πριν την πρώτη θέση σε λειτουργία καθαρίστε καλά τον απορροφητήρα κουζίνας.
▷ Πριν από κάθε καθαρισμό και φροντίδα πρέπει να απομονώνετε τον απορροφητήρα από το ρεύμα, τραβώντας το φις από την πρίζα ή απενεργοποιώντας την ασφάλεια.
Οι λαμπτήρες (ιδιαίτερα οι λαμπτήρες αλογόνου) θερμαίνονται πολύ κατά τη λειτουργία. Επίσης κάμποσο χρόνο μετά την απενεργοποίηση υπάρχει ακόμα κίνδυνος εγκαυμάτων!
▷ Πριν από κάθε αλλαγή λαμπτήρα ο απορροφητήρας πρέπει να απομονώνεται από το ρεύμα και οι λαμπτήρες πρέπει να έχουν κρυώσει!
▷ Λειτουργείτε τον απορροφητήρα μόνο με τοποθετημένους λαμπτήρες.
Θέτετε τον απορροφητήρα σε λειτουργία πάντοτε, όταν χρησιμοποιείτε κάποια εστία. Αν δεν λειτουργεί ο απορροφητήρας μπορεί να σχηματιστεί νερό συμπύκνωσης. Έτοι μπορούν να προκύψουν ζημιές διάβρωσης στη συσκευή.
▷ Mην αποθέτετε αντικείμενα επάνω στον απορροφητήρα.
⚠️ KINΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ
Μη παρασκευάζετε φλαμπέ κάτω από τον απορροφητήρα ούτε να δουλεύετε με ανοιχτή φλόγα.
Ο απορροφητήρας που βρίσκεται σε λειτουργία, τραβάει τις φλόγες στο φίλτρο. Από τις επικαθίσεις στο φίλτρο λιπών υπάρχει κίνδυνος πυρκαγιάς!
Επιβλέπετε τις κατσαρόλες, τηγάνια και φριτέζες, όταν ετοιμάζετε φαγητά με λάδια και λίπη, π.χ. πατάτες τηγανητές. Υπερθερμασμένα λάδια και λίπη μπορούν να αυταναφλεχθούν εύκολα!
Με τον τακτικό καθαρισμό των φίλτρων λιπών και την έγκαιρη αλλαγή του φίλτρου ενεργού άνθρακα προλαμβάνεται ο κίνδυνος πυρκαγιάς.
▷ Μη λειτουργείτε τον απορροφητήρα κουζίνας ποτέ χωρίς τα φίλτρα λιπών.
Σωστή τοποθέτηση
▷ Προσέχετε τα στοιχεία του κατασκευαστή για τις συσκευές μαγειρικής, αν είναι δυνατή η χρήση απορροφητήρα κουζίνας πάνω από αυτές.
Εφόσον ο κατασκευαστής της μαγειρικής συσκευής δεν προδιαγράφει μεγαλύτερες αποστάσεις ασφαλείας, ισχύει η ελάχιστη απόσταση
– μεταξύ των ηλεκτρικών εστιών και της κάτω άκρης του απορροφητήρα των
550 mm, Eik.1.
– μεταξύ των εστιών αερίου (πάνω άκρη φορέα σκεύους) και της κάτω άκρης του απορροφητήρα των
650 mm, Eik.1.
Δν λειτουργούν διαφορετικές συσκευές μαγειρικής, ισχύει η μεγαλύτερη αναφερόμενη απόσταση.
▷ Το πλάτος του απορροφητήρα πρέπει να αντιστοιχεί στο πλάτος της εστίας.
▷ Πάνω από εστία στερεών καυσίμων, από την οποία μπορεί να προκύψει κίνδυνος πυρκαγιάς (π.χ. εκπομπή σπινθήρων), η τοποθέτηση του απορροφητήρα είναι μόνον τότε επιτρεπτή, αν η εστία φωτιάς έχει κλειστό, όχι αφαιρούμενο κάλυμμα και τηρούνται οι ειδικές για τη χώρα προδιαγραφές. Αυτός ο περιορισμός δεν ισχύει για κουζίνες αερίου και σκαφοειδείς εστίες αερίου.
▷ Για να αποφευχθούν ζημιές στην εστία, αυτή πρέπει να οκεπαστεί κατά την τοποθέτηση του απορροφητήρα.
Ο απορροφητήρας μπορεί να χρησιμοποιηθεί στη λειτουργία απαγωγής ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα. Η ρύθμιση της σειράς παραγωγής από το εργοστάσιο είναι στη λειτουργία απαγωγής ακάθαρτου αέρα.
Λειτουργία απορρόφησης ακάθαρτου αέρα
Ο απορροφούμενος αέρας καθαρίζεται από τα φίλτρα λιπών και οδηγείται μέσω συστήματος σωλήνων στο ύπαιθρο.

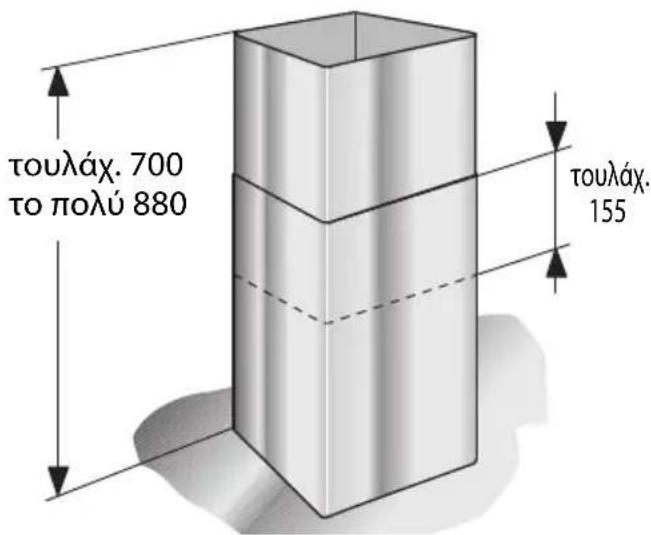

Διαστάσεις συσκευής – Λειτουργία απορρόφησης ακάθαρτου αέρα
Ο απορροφούμενος αέρας καθαρίζεται από τα φίλτρα λιπών και ένα φίλτρο ενεργού άνθρακα και οδηγείται ξανά στην κουζίνα.
Για τη δέσμευση των οσμηρών ουσιών στη λειτουργία ανακύκλωσης αέρα πρέπει να τοποθετηθεί ένα φίλτρο ενεργού άνθρακα (βλ. "Αφαίρεση και τοποθέτηση των φίλτρων λιπών").
Ολόκληρο το σετ τοποθέτησης καθώς και τα εφεδρικά φίλτρα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα, την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από το Online-Shop. Τους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος των οδηγιών χρήσης.

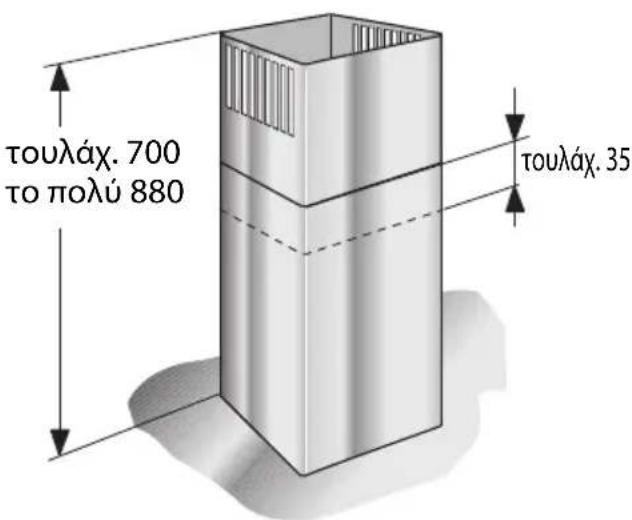

Διαστάσεις συσκευής – Λειτουργία ανακύκλωσης αέρα


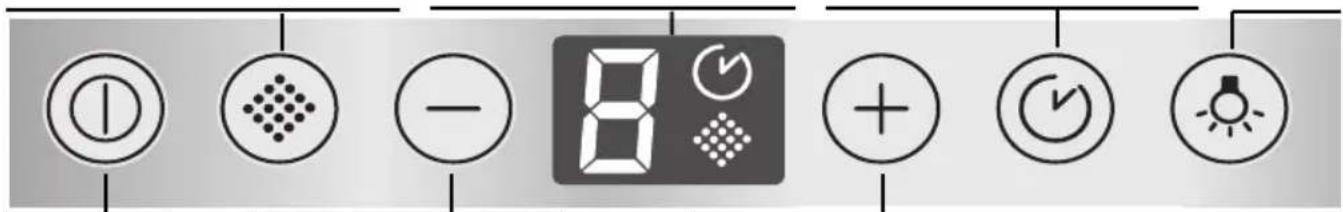

τουλάχ. 700 το πολύ 880 τουλάχ. 35Μετατροπή του ηλεκτρονικού συστήματος ελέγχου στη λειτουργία ανακύκλωσης αέρα
Ο απορροφητήρας πρέπει να είναι συνδεμένος και σβηστός.
▷ Πατήστε ταυτόχρονα τα πλήκτρα Ⓓ και ⚙, μέχρι να ανάψει η ένδειξη ζ.
Με επανειλημμένο πάτημα των πλήκτρων ① και ② αλλάζεται η ρύθμιση του ηλεκτρονικού συστήματος ελέγχου ξανά στη λειτουργία απαγωγής ακάθαρτου αέρα (ένδειξη ≡).
'Ενδειξη κορεσμού φίλτρου λιπών 'Ενδειξη βαθμίδων ανεμιστήρα Κατόπιν λειτουργία ανεμιστήρα Φως
Μετάβαση σε χαμηλότερη βαθμίδα
Ανεμιστήρας Οη και μετάβαση σε υψηλότερη βαθμίδα Εντατική βαθμίδα
ΥΠΟΔΕΙΞΗ: Σας συνιστούμε να ενεργοποιείτε τη φτερωτή κατά την έναρξη του μαγειρέματος και να την απενεργοποιείτε ξανά μερικά λεπτά μετά τη λήξη του μαγειρέματος. Έτσι απομακρύνονται αποτελεσματικότερα οι ατμοί κουζίνας.
Ενεργοποίηση του ανεμιστήρα και ρύθμιση των βαθμίδων του
▷ Πατήστε το πλήκτρο Ⓓ.
▷ Πατήστε το πλήκτρο +. Ο ανεμιοτήρας μεταβαίνει κάθε φορά σε μία υψηλότερη βαθμίδα.
▷ Πατήστε το πλήκτρο –. Ο ανεμιστήρας μεταβαίνει κάθε φορά σε μία χαμηλότερη βαθμίδα.
Απενεργοποίηση του ανεμιστήρα
▷ Πατήστε το πλήκτρο Ⓓ.
Εντατική βαθμίδα
Με την εντατική βαθμίδα Ρ επιτυγχάνεται η μεγαλύτερη απόδοση. Η βαθμίδα αυτή μπορεί να χρησιμοποιηθεί σε προσωρινά ισχυρή έκλυση ατμού και οσμών.
▷ Πατήστε το πλήκτρο + τόσες φορές, μέχρι να εμφανιστεί η ένδειξη P.
▷ Αν η εντατική βαθμίδα δεν απενεργοποιηθεί με το χέρι, μεταβαίνει ο ανεμιστήρας μετά από 10 λεπτά αυτόματα πίσω στη βαθμίδα 2.
Κατόπιν λειτουργία ανεμιστήρα
▷ Πατήστε το πλήκτρο Ⓤ.
Ο ανεμιστήρας λειτουργεί επί 10 λεπτά στην επιλεγμένη βαθμίδα. Στην ένδειξη ανάβει το σύμβολο ©. Κατόπιν απενεργοποιείται αυτόματα ο ανεμιστήρας.
Φωτισμός
Ο φωτισμός μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί ανεξάρτητα από τον ανεμιστήρα.
▷ Για τη ρύθμιση της φωτεινότητας κρατήστε πατημένο το πλήκτρο ♣, μέχρις ότου επιτευχθεί η επιθυμητή φωτεινότητα.
Ενδείξεις κορεσμού
▷ Σε περίπτωση κορεσμού των φίλτρων λιπών ή του φίλτρου ενεργού άνθρακα ηχεί μετά την απενεργοποίηση του ανεμιστήρα ένα σήμα για 6 δευτερόλεπτα. Η ένδειξη ◆ ή [◆] ανάβει.
Λειτουργία απορρόφησης ακάθαρτου αέρα: ❖
Λειτουργία ανακύκλωσης αέρα: [ ◇]
Το αργότερο τότε θα πρέπει να καθαριστούν τα φίλτρα λιπών ή να αλλαχτεί το φίλτρο ενεργού άνθρακα.
▷ Για το σβήσιμο της ένδειξης πατήστε το πλήκτρο Ⓓ.
Απενεργοποίηση και ενεργοποίηση του ηχητικού σήματος
▷ Με το πάτημα ενός πλήκτρου ηχεί για επιβεβαίωση ένα ηχητικό σήμα.
▷ Για την απενεργοποίηση του ηχητικού σήματος πατήστε ταυτόχρονα τα πλήκτρα και + για περ. 3 δευτερόλεπτα. Τότε ηχεί ένα σήμα ως επιβεβαίωση.
▷ Για την ενεργοποίηση του ηχητικού σήματος επαναλάβετε τη διαδικασία.
ΥΠΟΔΕΙΞΗ ΓΙΑ ΤΗ ΦΡΟΝΤΙΔΑ ΤΗΣ ΣΥΣΚΕΥΗΣ
▷ Κατάλληλα μέσα καθαρισμού και φροντίδας για τη συσκευή σας μπορείτε να προμηθευτείτε μέσω της Hotline ή του Online-Shop (βλ. σελίδα στο εσώφυλλο που διπλώνει).
Επιφάνειες της συσκευής
ΥΠΟΔΕΙΞΗ: Προσέξτε τις διατάξεις εγγύησης στο επισυναπτόμενο φυλλάδιο σέρβις.
Οι επιφάνειες της συσκευής και τα στοιχεία χειρισμού είναι ευαίσθητα στις αμυχές. Γι' autó προσέξτε τις ακόλουθες υποδείξεις καθαρισμού:
– Αποφεύγετε τον καθαρισμό του απορροφητήρα με στεγνά πανιά, σφουγγάρια που χαράζουν, μέσα τριψίματος καθώς και μέσα καθαρισμού που περιέχουν άμμο, σόδα, οξέα, χλωριούχα ή λοιπά μέσα καθαρισμού που προσβάλλουν την επιφάνεια.
– Καθαρίζετε τις επιφάνειες της συσκευής και τα στοιχεία χειρισμού μόνο με μαλακό, βρεγμένο πανί, απορρυπαντικό πιάτων ή ήπιο απορρυπαντικό τζαμιών.
– Μην ξύνετε τους ξεραμένους ρύπους, αλλά τους μουλιάζετε με βρεγμένο πανί.
- Καθαρίζετε προσεκτικά στην περιοχή των στοιχείων χειρισμού, ώστε να εμποδίσετε τη διείσδυση υγρασίας μέσα στο ηλεκτρονικό σύστημα.
ΥΠΟΔΕΙΞΗ: Καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα μόνο στην κατεύθυνση λείανσης!
Για τα πλήκτρα χειρισμού μη χρησιμοποιήσετε μέσο καθαρισμού για ανοξείδωτο χάλυβα!
Μεταλλικά φίλτρα λιπών
▷ Τα τοποθετημένα μεταλλικά φίλτρα λιπών προσλαμβάνουν τα λιπαρά συστατικά των ατμών της κουζίνας.
▷ Τα μάκτρα των φίλτρων αποτελούνται από υλικό που δεν καίγεται.
⚠️ KINΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ
Με αυξανόμενο κορεσμό των φίλτρων με λιπαρά κατάλοιπα αυξάνεται η ικανότητα ανάφλεξης. Εκτός αυτού μπορεί να επηρεαστεί αρνητικά η λειτουργία του απορροφητήρα.
Με τον έγκαιρο καθαρισμό των μεταλλικών φίλτρων λιπών προλαμβάνεται ο κίνδυνος πυρκαγιάς.
▷ Κατά τον καθαρισμό των φίλτρων λιπών καθαρίζετε επίσης τα προσιτά μέρη του περιβλήματος με βρεγμένο πανί από τις επικαθίσεις λίπους.
Καθαρισμός των μεταλλικών φίλτρων λιπών ...
▷ Σε κανονική λειτουργία (καθημερινά 1 έως 2 ώρες) τα μεταλλικά φίλτρα λιπών πρέπει να καθαρίζονται 1 φορά το μήνα.
... στο πλυντήριο πιάτων
Ο καθαρισμός των μεταλλικών φίλτρων λιπών μπορεί να γίνει στο πλυντήριο πιάτων. Από αυτό μπορούν να παρουσιαστούν ελαφρές χρωματικές αλλοιώσεις, οι οποίες δεν έχουν καμία επίδραση στη λειτουργία των φίλτρων λιπών.
▷ Τα φίλτρα πρέπει να είναι τοποθετημένα χαλαρά μέσα στο πλυντήριο. Δεν επιτρέπεται να έχουν μαγκώσει.
ΥΠΟΔΕΙΞΗ: Μην πλένετε τα ισχυρά κορεσμένα μεταλλικά φίλτρα λιπών στο πλυντήριο μαζί με άλλα σκεύη.
... στο χέρι
▷ Κατά το πλύσιμο στο χέρι, μουλιάζετε τα φίλτρα λιπών σε καυτό διάλυμα απορρυπαντικού, τα τρίβετε με βούρτσα, τα ξεπλένετε καλά και να αφήνετε να στραγγίσουν.
▷ Μη χρησιμοποιήσετε διαβρωτικά μέσα καθαρισμού ή μέσα που περιέχουν οξέα ή βάσεις.
▷ Σε ιδιαίτερα δύσκολους ρύπους συνιστούμε τον καθαρισμό με ένα ειδικό σπρέι που διαλύει τα λίπη. Αυτό μπορείτε να το προμηθευτείτε μέσω του Online-Shop.
▷ Πριν την αφαίρεση και την τοποθέτηση των φίλτρων λιπών προσέξτε οπωσδήποτε τις υποδείξεις και τις προειδοποιήσεις στο κεφάλαιο "Υποδείξεις ασφαλείας"!

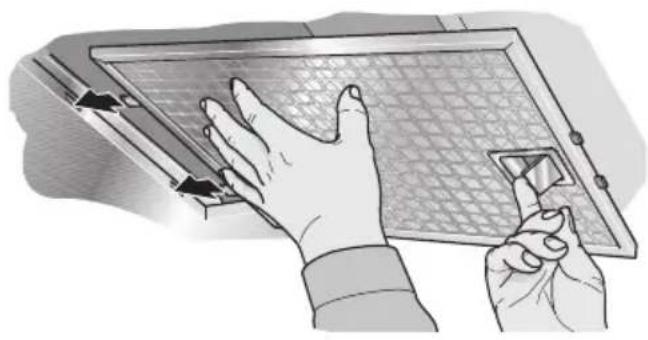

Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών
- Ανοίξτε τη μανδάλωση και κατεβάστε τα φίλτρα λιπών προς τα κάτω.
Ταυτόχρονα πιάστε με το άλλο χέρι κάτω από τα φίλτρα λιπών.
(σε συσκευές με ακριανή απορρόφηση)
-
Καθαρίστε τα φίλτρα λιπών.
-
Επανατολοθετήστε τα καθαριομένα φίλτρα λιπών.
▷ Τα φίλτρα ενεργού άνθρακα προσλαμβάνουν τις οσμηρές ουσίες στη λειτουργία ανακύκλωσης αέρα.

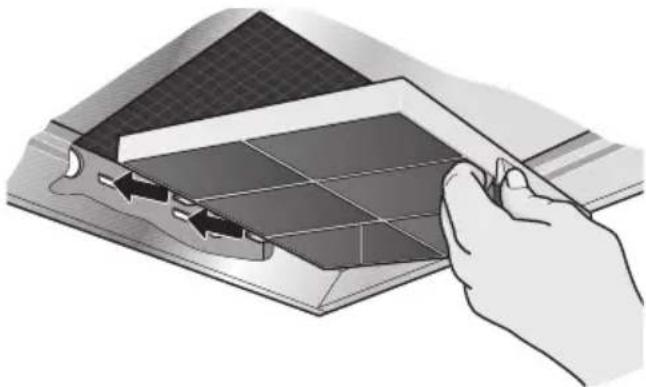

Αφαίρεση και τοποθέτηση των φίλτρων ενεργού άνθρακα
- Αφαιρέστε τα φίλτρα λιπών (βλ. Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών).
- Τοποθετήστε το φίλτρο ενεργού άνθρακα.
- Κουμπώστε το αφτί.
- Επανατοποθετήστε το φίλτρο λιπών (βλ. Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών).
Αλλαγή του φίλτρου ενεργού άνθρακα
▷ Σε κανονική λειτουργία (καθημερινά 1 έως 2 ώρες) τα φίλτρα ενεργού άνθρακα πρέπει να αλλάζονται 2 φορές το χρόνο.
To φίλτρο ενεργού άνθρακα διατίθεται στα ειδικά καταστήματα, στην υπηρεσία τεχνικής εξυπηρέτησης πελατών ή στο Online-Shop (βλ. Ειδικά εξαρτήματα). Χρησιμοποιείτε μόνον γνήσια φίλτρα.
▷ Τα φίλτρα ενεργού άνθρακα δεν περιέχουν βλαβερές ουσίες.
Γι' αυτό μπορούν να αποσύρονται στα οικιακά απορρίμματα.
▷ Πριν την αλλαγή των λαμπτήρων προσέξτε οπωσδήποτε τις υποδείξεις και τις προειδοποιήσεις στο κεφάλαιο "Υποδείξεις ασφαλείας"!
ΥΠΟΔΕΙΞΗ: Προσέξτε τους όρους εγγύησης στο επισυναπτόμενο φυλλάδιο σέρβις.
▷ Οι καμένοι λαμπτήρες πρέπει να αντικαθίστανται αμέσως, ώστε να αποφεύγεται η υπερφόρτωση των υπολοίπων λαμπτήρων.
Αλλαγή των λαμπτήρων αλογόνου
Οι λαμπτήρες αλογόνου θερμαίνονται πολύ κατά τη λειτουργία. Επίσης κάμποσο χρόνο μετά το σβήσιμο υπάρχει ακόμα κίνδυνος εγκαυμάτων!
▷ Πριν την αλλαγή οι λαμπτήρες αλογόνου πρέπει να έχουν κρυώσει τελείως.
- Πιέστε στο εσωτερικό πλαίσιο του λαμπτήρα αλογόνου.
- Αντικαταστήστε τον καμένο λαμπτήρα με καινούργιο του ιδίου τύπου και ίδιας τιμής ισχύος (βλ. πινακίδα τύπου).
ΥΠΟΔΕΙΞΗ: Κατά την τοποθέτηση δεν επιτρέπεται να αγγίξετε τους λαμπτήρες αλογόνου στον γυάλινο κώνο. Γι' autó χρησιμοποιήστε για την τοποθέτηση του φωτιστικού μέσου ένα καθαρό πανί.
- Κλείστε το εσωτερικό πλαίσιο του λαμπτήρα αλογόνου.
ΥΠΟΔΕΙΞΗ: Το εσωτερικό πλαίσιο του λαμπτήρα αλογόνου κλείνει, μόνον αφού προηγουμένως ανοίχτηκε τελείως.
- Αποκαταστήστε ξανά την τροφοδοσία του ρεύματος, βάζοντας το φις στην πρίζα ή ενεργοποιώντας την ασφάλεια.
ΥΠΟΔΕΙΞΗ: Σε περίπτωση που δεν λειτουργεί ο φωτισμός, ελέγξτε μήπως δεν είναι τοποθετημένοι σωστά οι λαμπτήρες.
▷ Πριν την τοποθέτηση προσέξτε οπωσδήποτε τις υποδείξεις και τις προειδοποιήσεις στο κεφάλαιο "Υποδείξεις ασφαλείας"!
Λειτουργία απορρόφησης ακάθαρτου αέρα
Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας καταπακτής προς τα πάνω ή καταλήγει απευθείας στο ύπαιθρο διαμέσου του εξωτερικού τοίχου.
ΥΠΟΔΕΙΞΗ: Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδόχο βρισκόμενη σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέρια ούτε σε αγωγό, ο οποίος χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς.
▷ Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδόχους για την έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου καπνοδοχοκαθαριστή.
▷ Κατά την απαγωγή ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακές και οι νομοθετικές προδιαγραφές (π.χ. κρατικοί πολεοδομικοί κανονισμοί).
▷ Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμού τηλεσκοπικού τύπου.
Ο απορροφητήρας κουζίνας επιτυγχάνει την ιδανική απόδοσή του με:
- κοντό, λείο σωλήνα απορρόφησης ακάθαρτου αέρα και - σωλήνα με κατά το δυνατόν μεγάλη διάμετρο.
▷ Σε περίπτωση που δεν μπορούν να αποφευχθούν οι καμπιλωτοί σωλήνες, προσέξτε να έχουν κατά το δυνατόν μεγάλες ακτίνες.
ΥΠΟΔΕΙΞΗ: Η χρήση μακριών τραχιών, σωλήνων απαγωγής ακάθαρτου αέρα, πολλών καμπιλωτών σωλήνων ή δίμετρων σωλήνων μικρότερων από 150 mm, οδηγεί σε απόκλιση από την ιδανική απόδοση απαγωγής αέρα και σε αύξηση του θορύβου.
▷ Για την εγκατάσταση του αγωγού απαγωγής του ακάθαρτου αέρα επιτρέπεται να χρησιμοποιούνται μόνον σωλήνες ή εύκαμπτοι σωλήνες από μη καιγόμενο υλικό.
▷ Για διαμαρτυρίες, οι οποίες οφείλονται στον σχεδιασμό και την εκτέλεση της διαδρομής των σωλήνων, ο κατασκευαστής των απορροφητήρων δεν αναλαμβάνει καμία ευθύνη.
▷ Για την εγκατάσταση του αγωγού απαγωγής του ακάθαρτου αέρα επιτρέπεται να χρησιμοποιούνται μόνον σωλήνες ή εύκαμπτοι σωλήνες από μη καιγόμενο υλικό. ▷ Για διαμαρτυρίες, οι οποίες οφείλονται στον σχεδιασμό και την εκτέλεση της διαδρομής των σωλήνων, ο κατασκευαστής των απορροφητήρων δεν αναλαμβάνει καμία ευθύνη.
Σωληνοσύνδεση
▷ Η διάμετρος των σωλήνων απαγωγής ακάθαρτου αέρα θα πρέπει να είναι μικρότερη από 150 mm.
▷ Κυλινδρικοί σωλήνες:
▷ H διάμετρος των σωλήνων απαγωγής ακάθαρτου αέρα θα πρέπει να είναι μικρότερη από 150 mm. ▷ Κυλινδρικοί σωλήνες:
Συνιστούμε εσωτερική διάμετρο 150 mm, ωοτόσο τουλάχιστον 120 mm.
Οι επίπεδες δίοδοι πρέπει να έχουν εσωτερική διατομή ισότιμη με αυτή κυλινδρικών σωλήνων.
Αυτές δεν θα πρέπει να οξείες παρακάμψεις.
∅ 150 mm περ. 177 cm²
∅ 120 mm περ. 113 cm²
▷ Σε περίπτωση απόκλισης της διαμέτρου των σωλήνων:
Τοποθετήστε στεγανοποιητικές λωρίδες.
Σύνδεση σωλήνα απαγωγής ακάθαρτου αέρα ∅ 150 mm (συνιστώμενο μέγεθος)
▷ Στερεώστε τον σωλήνα απαγωγής ακάθαρτου αέρα απευθείας στο σύνδεση αέρα και στεγανοποιήστε τον κατάλληλα. Σε περίπτωση χρήσης αλουμινένιου σωλήνα, ισιώστε προηγουμένως την περιοχή σύνδεσης.
Σύνδεση σωλήνα απαγωγής ακάθαρτου αέρα, ∅ 120 mm
▷ Βιδώστε τη σύνδεση μείωσης απευθείας στη σύνδεση αέρα.
▷ Στερεώστε τον σωλήνα απαγωγής στη σύνδεση μείωσης.
▷ Στεγανοποιήστε κατάλληλα τα δύο σημεία σύνδεσης.
▷ Βιδώστε τη σύνδεση μείωσης απευθείας στη σύνδεση αέρα. ▷ Στερεώστε τον σωλήνα απαγωγής στη σύνδεση μείωσης. ▷ Στεγανοποιήστε κατάλληλα τα δύο σημεία σύνδεσης.
ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ
▷ Πριν την ηλεκτρική σύνδεση προσέξτε οπωσδήποτε τις υποδείξεις και τις προειδοποιήσεις στο κεφάλαιο "Υποδείξεις ασφαλείας"!
Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον από αδειούχο ηλεκτρολόγο , ο οποίος γνωρίζει τις προδιαγραφές της αρμόδιας υπηρεσία παροχής ηλεκτρικού ρεύματος (Δ.Ε.Η.).
⚠️ KINΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ
Αν το τροφοδοτικό καλώδιο του απορροφητήρα πάθει ζημιά, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή, την υπηρεσία τεχνικής εξυπηρέτησης των πελατών του ή παρόμοια καταρτισμένο πρόσωπο, για να αποφεύγονται οι κίνδυνοι.
Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον μέσω πρίζας σούκο, εγκατεστημένης σύμφωνα με τις ισχύουσες προδιαγραφές.
▷ Η πρίζα σούκο πρέπει να είναι κατά το δυνατόν τοποθετημένη ακριβώς πίσω από την επένδυση της "καμινάδας".
– Η πρίζα σούκο θα πρέπει να είναι συνδεμένη μέσω δικού της ξεχωριστού κυκλώματος.
– Αν μετά την τοποθέτηση του απορροφητήρα η πρίζα σούκο δεν είναι πλέον προσιτή, πρέπει να υπάρχει μία διάταξη απομόνωσης όπως στη μόνιμη σύνδεση.
Σε περίπτωση απαιτούμενης μόνιμης σύνδεσης
Δ Από την πλευρά της εγκατάστασης πρέπει να προβλεφθεί μία διάταξη απομόνωσης. Ως διατάξεις απομόνωσης ισχύουν διακόπτες με διάκενο επαφής άνω των 3 mm και διακοπή σε όλους τους πόλους. Σ' αυτές ανήκουν οι διακόπτες LS και οι προστατευτικές διατάξεις.
Ηλεκτρικά χαρακτηριστικά
Τα απαιτούμενα χαρακτηριστικά σύνδεσης θα τα βρείτε μετά την αφαίρεση των φίλτρων λιπών στην πινακίδα τύπου στο εσωτερικό της συσκευής.
Μήκος του τροφοδοτικού καλωδίου: περ. 1,30 m.
Αυτός ο απορροφητήρας κουζίνας ανταποκρί- νεται στις διατάξεις της ΕΚ περί αντιπαρασιτι- κών συστημάτων.
Ο απορροφητήρας κουζίνας έχει προβλεφθεί για την τοποθέτηση στο ταβάνι της κουζίνας ή σε σταθερά ανηρτημένο ταβάνι.
▷ Κατά την τοποθέτηση προσέξτε επίσης σχετικά με ενδεχομένως ειδικά εξαρτήματα που πρέπει να συναρμολογηθούν.
▷ Προσέξτε την ελάχιστη απόσταση μεταξύ εστίας και απορροφητήρα κουζίνας (βλ. "Υποδείξεις ασφαλείας")!
▷ Αποφεύγετε ζημιές στις ευαίσθητες επιφάνειες!
Προετοιμασία του ταβανιού
⚠️ KINΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ, KINΔΥΝΟΣ ΥΛΙΚΩΝ ΖΗΜΙΩΝ
Πριν τη διάτρηση ελέγξτε τον προβλεπόμενο χώρο τοποθέτησης, μήπως υπάρχουν ηλεκτρικοί ή άλλοι κάτω από το σοβά εγκατεστημένοι αγωγοί.
To taßávi préπει va είναι επίπεδο και οριζόντιο.
Οι βίδες και τα ούπατ που παραδίδονται μαζί με τη συσκευή είναι κατάλληλα για μπετόν και φυσική πέτρα. Για άλλες κατασκευές ταβανιού χρησιμοποιήστε τα κατάλληλα μέσα στερέωσης.
Προσέξτε την επαρκή φέρουσα ικανότητα του ταβανιού.
▷ Προσέχετε να αντιστοιχεί το βάθος των τρυπών διάτρησης στο μήκος των βιδών.
▷ Φροντίστε για γερή στερέωση των ούπατ.
Μέγ. βάρος σε kg: 50
Τηρούμε το δικαίωμα κατασκευαστικών αλλαγών στα πλαίσια της τεχνικής εξέλιξης.

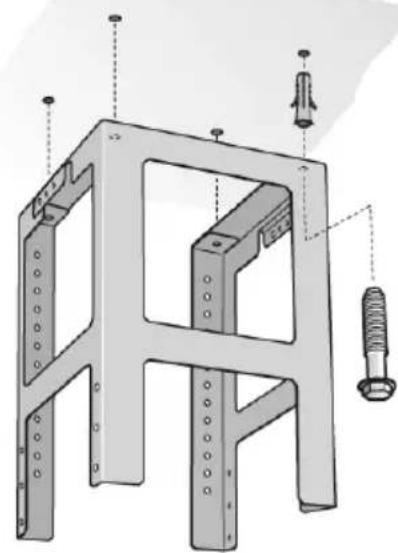

Τοποθέτηση του επάνω φέροντος σκελετού
- Πριν την τοποθέτηση καθορίστε το συνολικό ύψος του φέροντος σκελετού και σημαδέψτε τις οπές για τις βίδες. Ο φέρων σκελετός ρυθμίζεται οτο ύψος σε αποστάσεις 20 mm.
Το συνολικό ύψος προκύπτει από το ύψος του ταβανιού, το ύψος του πάγκου εργασίας και τις ανάλογες αποστάσεις μεταξύ της σκαφοειδούς βάσης εστιών και του απορροφητήρα κουζίνας.
- Σχεδιάστε στο ταβάνι το κεντρικό σημείο του απορροφητήρα.
- Με τη βοήθεια του χναριού που παραδίδεται μαζί, σχεδιάστε στο ταβάνι τις θέσεις για τις βίδες.
4x
- Ανοίξτε 4 τρύπες διαμέτρου 8 mm και τοποθετήστε τα ούπατ πρόσωπο με πρόσωπο με το ταβάνι.
- Στερεώστε το πάνω μέρος του φέροντος σκελετού με 4 βίδες στο ταβάνι.
- Προσέξτε τη σωστή θέση του φέροντος σκελετού. Το μεσαίο τόξο καθορίζει την εμπρόσθια μεριά του απορροφητήρα. Αυτό πρέπει να δείχνει στην κατεύθυνση του στοιχείου χειρισμού της βάσης εστιών.

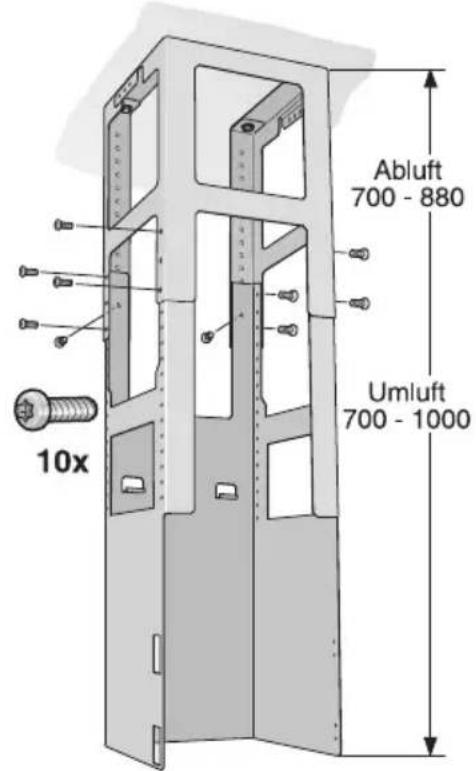

Τοποθέτηση του κάτω φέροντος σκελετού
▷ Στερεώστε το επάνω και το κάτω μέρος του φέροντος σκελετού στο καθορισμένο συνολικό ύψος με 10 βίδες (προτιμώμενη επιλογή οπής, βλ. Εικόνα).
▷ Προσέξτε τη σωστή θέση του κάτω φέροντος σκελετού. Η ανοιχτή πλευρά πρέπει να δείχνει στην κατεύθυνση του στοιχείου χειρισμού της βάσης εστιών.
Τοποθέτηση του απορροφητήρα κουζίνας
- Αναρτήστε τον απορροφητήρα από κάτω στον φέροντα σκελετό.
Προσέξτε να μην πιαστεί ανάμεσα το τροφοδοτικό καλώδιο! - Στερεώστε τον απορροφητήρα κουζίνας με 2 βίδες ασφάλισης στον φέροντα σκελετό.
- Αναρτήστε το τόξο ασφάλισης και βιδώστε το γερά.
-
Κάντε τη σωληνοσύνδεση.
-
Κάντε την ηλεκτρική σύνδεση.
Τοποθέτηση των επενδύσεων της "καμινάδας"
⚠️ KINΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ
Οι εσωτερικές πλευρές των επενδύσεων της "καμινάδας" μπορεί να είναι αιχμηρές. Γι' autó σας συνιστούμε κατά την τοποθέτηση να φοράτε προστατευτικά γάντια.
- Ξεχωρίστε τις επενδύσεις της "καμινάδας". Γι' autó αφαιρέστε την κολλητική ταινία.
- Αφαιρέστε το λεπτό προστατευτικό φύλλο από τις δύο επενδύσεις της "καμινάδας".

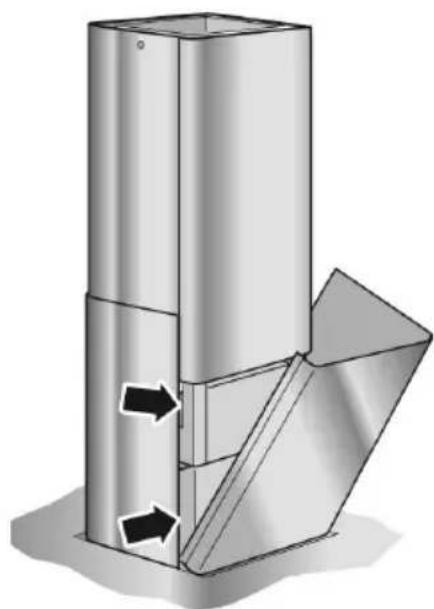

- Τοποθετήστε τα δύο μέρη της επάνω "καμινάδας" στον απορροφητήρα και κουμπώστε τα μεταξύ τους.
ΥΠΟΔΕΙΞΗ: Προστατέψτε τον απορροφητήρα κουζίνας από ζημιές. Αποφεύγετε αμυχές στις ευαίσθητες επιφάνειες.

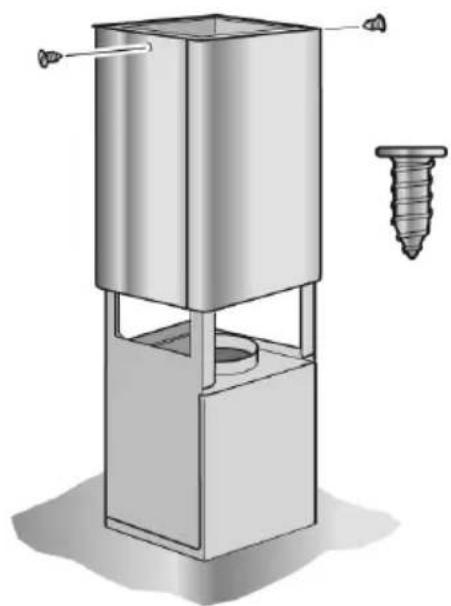

- Ωθήστε το επάνω μέρος της "καμινάδας" προς τα πάνω και στερεώστε το με 2 βίδες.
- Τοποθετήστε τα δύο κάτω μέρη της "καμινάδας" και κουμπώστε τα μεταξύ τους.
