Μάρκα	Neff
Μοντέλο	D76S23N0
Τύπος προϊόντος	Απορροφητήρας κουζίνας
Τρόπος λειτουργίας	Απαγωγή αέρα / Ανακύκλωση αέρα
Αριθμός ταχυτήτων	3
Ισχυρή αναρρόφηση	Ναι (πλήκτρο P)
Φωτισμός	Λαμπτήρες αλογόνου ή πυρακτώσεως
Διάμετρος αγωγού απαγωγής	150 mm (συνιστώμενη), ελάχιστο 120 mm
Βάρος	40 kg
Υλικό επιφανειών	Ανοξείδωτο ατσάλι
Φίλτρα λίπους	Μεταλλικά, πλενόμενα στο πλυντήριο πιάτων
Φίλτρο ενεργού άνθρακα	Προαιρετικό, αντικατάσταση 2 φορές τον χρόνο
Τάση τροφοδοσίας	220-240 V
Συχνότητα	50 Hz
Χρήση	Μόνο οικιακή χρήση
Ελάχιστη απόσταση (ηλεκτρική)	550 mm
Ελάχιστη απόσταση (αέριο)	650 mm
Παρεχόμενα αξεσουάρ	Κιτ τοποθέτησης, φίλτρα λίπους, πρότυπο τοποθέτησης
Συντήρηση φίλτρων λίπους	Καθαρισμός μηνιαίως
Οδηγίες ασφαλείας	Τηρείτε τις αποστάσεις και μην φλογίζετε κάτω από τον απορροφητήρα

Συχνές ερωτήσεις - D76S23N0 NEFF

Πώς να εγκαταστήσετε τον απορροφητήρα Neff D76S23N0 ;

Η εγκατάσταση πρέπει να γίνει από ειδικό. Χρησιμοποιήστε το παρεχόμενο πρότυπο για να σημειώσετε τις τρύπες. Κρεμάστε τον απορροφητήρα στους τοίχους στηρίγματα και στη συνέχεια στερεώστε τα καπάκια της καμινάδας. Τηρήστε τις ελάχιστες αποστάσεις από την εστία μαγειρέματος (550 mm για ηλεκτρική, 650 mm για αέριο). Συνδέστε τον απορροφητήρα σε γειωμένη πρίζα.

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και της εστίας μαγειρέματος;

Για ηλεκτρικές εστίες, η ελάχιστη απόσταση είναι 550 mm μεταξύ του κάτω άκρου του απορροφητήρα και της εστίας. Για εστίες αερίου, είναι 650 mm. Τηρήστε αυτές τις αποστάσεις για να αποφύγετε τον κίνδυνο υπερθέρμανσης.

Πώς να καθαρίσετε τα φίλτρα λίπους;

Τα μεταλλικά φίλτρα λίπους πρέπει να καθαρίζονται μία φορά τον μήνα σε κανονική χρήση. Μπορείτε να τα πλύνετε στο πλυντήριο πιάτων (επίπεδα) ή στο χέρι με ζεστό νερό και υγρό πιάτων. Αποφύγετε επιθετικά απορρυπαντικά.

Πότε πρέπει να αλλάξετε το φίλτρο ενεργού άνθρακα;

Το φίλτρο ενεργού άνθρακα πρέπει να αντικαθίσταται περίπου δύο φορές τον χρόνο εάν ο απορροφητήρας λειτουργεί 1-2 ώρες την ημέρα. Διατίθεται online ή από τον αντιπρόσωπό σας. Χρησιμοποιείτε μόνο γνήσια φίλτρα.

Πώς να αντικαταστήσετε μια λάμπα;

Πριν αλλάξετε τη λάμπα, αποσυνδέστε τον απορροφητήρα από το ρεύμα και περιμένετε να κρυώσουν οι λάμπες. Χρησιμοποιήστε ένα εργαλείο για να αφαιρέσετε τον δακτύλιο της λάμπας αλογόνου, αντικαταστήστε την με λάμπα ίδιου τύπου και ισχύος (βλ. πινακίδα). Μην αγγίζετε το γυαλί της λάμπας με τα δάχτυλά σας.

Μπορεί ο απορροφητήρας να λειτουργήσει σε λειτουργία ανακύκλωσης;

Ναι, ο απορροφητήρας Neff D76S23N0 μπορεί να λειτουργήσει σε λειτουργία ανακύκλωσης. Σε αυτή τη λειτουργία, ο αέρας περνάει από φίλτρο ενεργού άνθρακα (προαιρετικό) πριν επιστρέψει στην κουζίνα. Πρέπει να εγκαταστήσετε το φίλτρο ενεργού άνθρακα και να προσανατολίσετε τα ανοίγματα του καλύμματος της καμινάδας προς τα πάνω.

Τι να κάνετε σε περίπτωση βλάβης;

Σε περίπτωση δυσλειτουργίας, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Neff. Έχετε διαθέσιμο τον αριθμό EFD που βρίσκεται στην πινακίδα (πίσω από τα φίλτρα λίπους). Μην επιχειρήσετε να επισκευάσετε μόνοι σας τον απορροφητήρα.

Πώς να χρησιμοποιήσετε την ισχυρή αναρρόφηση;

Πατήστε το πλήκτρο P για να ενεργοποιήσετε την ισχυρή αναρρόφηση. Αυτή η λειτουργία παρέχει μέγιστη ισχύ για την απομάκρυνση έντονων ατμών ή οσμών. Είναι προσωρινή και επιστρέφει αυτόματα στην κανονική λειτουργία μετά από λίγα λεπτά.

Ποιες είναι οι σημαντικές οδηγίες ασφαλείας;

Μην λειτουργείτε ποτέ τον απορροφητήρα χωρίς φίλτρο λίπους. Μην φλογίζετε φαγητά κάτω από τον απορροφητήρα. Εάν ο απορροφητήρας λειτουργεί ταυτόχρονα με συσκευή καύσης, εξασφαλίστε επαρκή αερισμό για να αποφύγετε τον κίνδυνο δηλητηρίασης. Αποσυνδέστε τον απορροφητήρα πριν από κάθε καθαρισμό.

Πώς να συνδέσετε τον απορροφητήρα ηλεκτρικά;

Η ηλεκτρική σύνδεση πρέπει να γίνει από εξειδικευμένο ηλεκτρολόγο. Ο απορροφητήρας πρέπει να συνδεθεί σε γειωμένη πρίζα σύμφωνα με τους κανονισμούς. Χρησιμοποιήστε αποκλειστικό κύκλωμα. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, ζητήστε την αντικατάστασή του από τον κατασκευαστή ή έναν επαγγελματία.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D76S23N0 NEFF

Σωστή τοποθέτηση … 97

Τρόποι λειτουργίας 98

Λειτουργία απορόφησης ακάθαρτου αέρα 98

Λειτουργία ανακύκλωσης αέρα 98

Χειρισμός 99

Καθαρισμός και φροντίδα 100

Αφαίρεση και τοποθέτηση των φίλτρων 101

Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λίπους 101

Αφαίρεση και τοποθέτηση των φίλτρων ενεργού άνθρακα 101

Αλλαγή των λαμπτήρων 102

Υποδείξεις τοποθέτησης 103

Σωληνοσύνδεση 103

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ 104

Τοποθέτηση 105

Προετοιμασία τοποθέτησης 105

Σερεωση 106

Τοποθέτηση των εξαρτημάτων της "καινάδας" 107

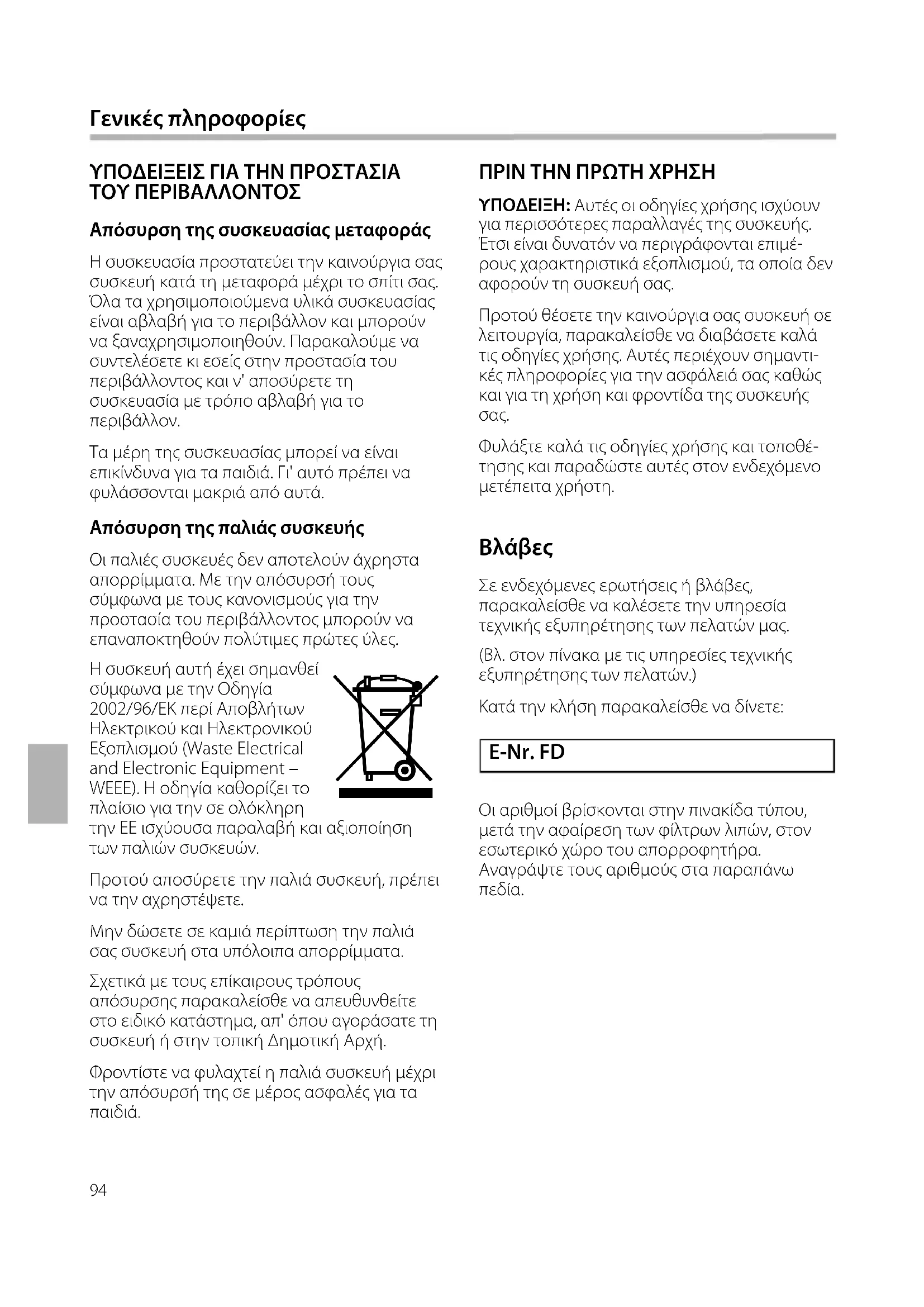

ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Απόσυρση της συσκευασίας μεταφοράς

Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά από το εργοστάσιο σε εσάς. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι ανακυκλώσιμα για το περιβάλλον και μπορούν να επαναχρησιμοποιηθούν. Παρακαλούμε να συμβάλετε στην προστασία του περιβάλλοντος και να απορρίψετε τη συσκευασία με τρόπο ασφαλή για το περιβάλλον.

Τα μέρη της συσκευασίας μπορεί να είναι επικίνδυνα για τα παιδιά. Γι' αυτό πρέπει να φυλάσσονται μακριά από αυτά.

Απόσυρση της παλιάς συσκευής

Οι ναιες ουκευες δευ αοτεταου αχπνοα ανοππρμουτα. Με την ανουπον τους ουπωνα υ τους κανονιους για την προσταια του περιβαοντος προποον να επαναανποκτνοουν οι πρωτευς

Η συσκευή αυτή έχει σημανθεί σύμφωνα με την Οδηγία 2002/96/ΕΚ περί Αποβλήτων Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (Waste Electrical and Electronic Equipment - WEEE). Η σήμανση καθορίζει το πλαίσιο για την ανακύκλωση στην ΕΕ που ισχύει πλέον και για τις παλιές συσκευές.

Πριν απορρίψετε την παλιά συσκευή, πρέπει να την απενεργοποιήσετε.

Μην ξεχνάτε ότι η παλιά σας συσκευή μπορεί να περιέχει επικίνδυνα απόβλητα.

Σχετικά με τους επίσημους τρόπους απόσυρσης παρακαλείσθε να απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε τη συσκευή ή στην τοπική Δημοτική Αρχή.

Φροντίστε να φυλαχτεί η παλιά συσκευή μέχρι την απόσυρσή της σε μέρος ασφαλές για τα παιδιά.

ΠΡΙΝ ΤΗ ΧΡΗΣΗ

ΣΗΜΕΙΩΣΗ: Αυτό το είδος έκφρασης χρησιμεύει για περισσότερες από τις πρακτικές της ουσίας. Έτσι είναι δυνατόν να περιγράφονται επιμέρους χαρακτηριστικά εσωτερικού, τα οποία δεν αφορούν ποικίλων ωσών.

Πριν θέσετε την καινούργια συσκευή σε λειτουργία, παρακαλείσθε να διαβάσετε καλά τις οδηγίες χρήσης. Αυτές περιέχουν σημαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και φροντίδα της συσκευής σας.

Δύο τεκμήρια οδηγίες χρόνου και τόπου και πράξτε αυτά στον ενδεχόμενο σειρά χρήστη.

Βλάβες

Σε ενδεχόμενες ερωτήσεις ή βλάβες, παρακαλείστε να καλέσετε την υπηρεσία τεχνικής εξυπηρέτησης των πελατών μας.

(Βλ. στον πίνακα με τις Υπηρεσίες τεχνικής εξυπηρέτησης των πελατών.)

Κατά την κλήση παρακαλείστε να δίνετε:

E-Nr.FD

Οι απλοί βιδωτοί ήλοι της πλάκας, με την αφαίρεση των φίλτρων ίνας, στον εσωτερικό χώρο του απορροφητήρα.

Ο απορροφητήρας κουζίνας επιτρέπεται να χρησιμοποιείται αποκλειστικά για οικιακή χρήση. Ο κατασκευαστής δεν ευθύνεται για ζημιές, οι οποίες προκύπτουν από μη σωστή χρήση ή από λανθασμένο χειρισμό. Ο κατασκευαστής δεν μπορεί να αναλάβει την ευθύνη για ζημιές, οι οποίες οφείλονται στη μη τήρηση των οδηγιών ασφαλείας.

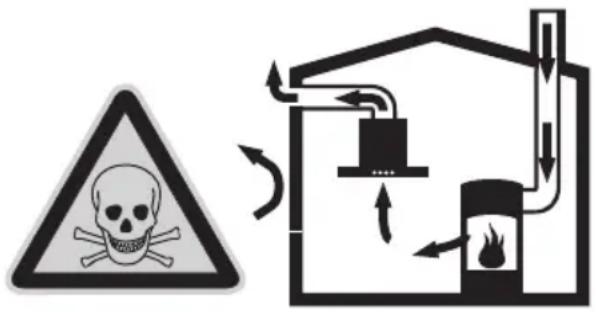

Σε ταύτη τη λειτουργία του απορροφητήρα με εστία φωτιάς εξαρτώμενη από τον αέρα του δωματίου υφίσταται κίνδυνος δηλητηρίασης από τα επαναφερόμενα καυσαέρια.

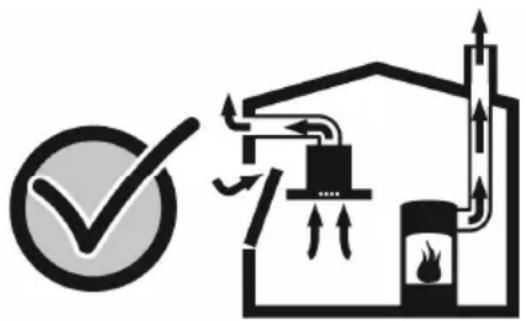

Ακίνδυνη λειτουργία είναι δυνατή, όταν η υποπίεση στον χώρο όπου βρίσκεται η εστία φωτιάς δεν υπερβαίνει τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν μέσω ανοιγμάτων που δεν κλείνουν, π.χ. εξωτερικές πόρτες, παράθυρα, ή σε συνδυασμό με κουτί εντοίχισης προσαγωγής/απαγωγής, αερισμός από άλλα τεχνικά μέτρα μπορεί να γίνεται συνεχής παροχή του για την καύση απαιτούμενου αέρα απαιτούμενος.

Γι' αυτό πρέπει να φροντίζετε πάντοτε για επαρκή παροχή αέρα.

Μόνο ένα κουτί εντοισμού προσάγωγης/απαγωγής αέρα δεν διασφαλίζει την τήρηση της οριακής τιμής.

ΥΠΟΔΕΙΞΗ: Για την ομαλή εκκίνηση πρέπει να λαμβάνεται πάντοτε υπόψη ολόκληρο το σύστημα αερισμού του οπίου. Για την εκκίνηση συντάσσεται η οδηγία του προσωπικού καθαρισμού.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται αποκλειστικά και μόνο στη λειτουργία ανακύκλωσης αέρα, τότε η λειτουργία είναι δυνατή χωρίς κανέναν περιορισμό.

Έχετε υπόψη ότι ένας μεγάλος καυστήρας πάνω από 5 kW (γουόκ) αντιστοιχεί στην ισχύ δύο καυστήρων αερίου. Ο απορροφητήρας κουζίνας μπορεί να πάθει ζημιά από την επίδραση υψηλής θερμότητας. Μη χρησιμοποιείτε ποτέ μια εστία αερίου χωρίς μαγειρικό σκεύος. Ρυθμίστε τη φλόγα έτσι, ώστε να μη βγαίνει έξω από το μαγειρικό σκεύος.

Σωστή χρήση

Πριν την πρώτη θέση σε λειτουργία, καθαρίστε καλά τον απορροφητήρα κουζίνας.

Πριν από κάθε καθαρισμό και φροντίδα πρέπει να αποσυνδέετε τον απορροφητήρα από το ρεύμα, τραβώντας το φις από την πρίζα ή απενεργοποιώντας την ασφάλεια.

Οι λαμπτήρες (ή τα μέρη των λαμπτήρων) εργάζονται πολύ κατά τη λειτουργία. Είναι καιρός χρόνο μετά την απενεργοποίηση υπάρχει κίνδυνος εγκαυμάτων!

Πριν από κάθε αλλαγή λαμπτήρα ο απορροφητήρας πρέπει να απομονώνεται από το ρεύμα και οι λαμπτήρες πρέπει να έχουν κρυώσει!

Αετουπείτε τον αεροπονητήρα μόνο με το θεσπισμένο λιπαντικό.

Θέστε τον απορροφητήρα σε λειτουργία πάντοτε, όταν χρησιμοποιείτε κάποια εστία. Αν δεν λειτουργεί ο απορροφητήρας μπορεί να σχηματιστεί υγρασία, ήτοι μπορούν να προκύψουν ζημίες διάβρωσης στη συσκευή.

Μην αφήνετε αντικείμενα επάνω στον απορροφητήρα.

ΚΙΝΔΥΝΟΙ ΠΥΡΚΑΓΙΑΣ

Μην περικλείετε τη συσκευή κάτω από ανορθογραφία ούτε να δουλεύετε με ανοιχτή εστία. Ο ανορθογραφίας που βρίσκεται στο λάδι, τραβάει τις φλόγες στο φίλτρο. Από τις ενδείξεις στο φίλτρο αυτών υπάρχει κίνδυνος πυρκαγιάς! Επιβλέπετε τις κατσαρόλες, τηγάνια και φριτέζες, όταν ετοιμάζετε φαγητά με λάδια και λίπη, π.χ. πατάτες τηγανητές. Υπερθερμασμένα λάδια και λίπη μπορούν να αυτοαναφλεχθούν εύκολα! Με τον τακτικό καθαρισμό των φίλτρων αυτών και την έγκαιρη αλλαγή του φίλτρου εύφλεκτου άνθρακα προλαμβάνεται ο κίνδυνος πυρκαγιάς. Μην λειτουργείτε τον ανορθογραφίας κουζίνας ποτέ χωρίς τα φίλτρα λίπους.

Σωστή τοποθέτηση

Πρέπει να τα στοιχεία του κατασκευαστή για τις οικιακές μαγειρικές συσκευές, αν είναι δυνατή η χρήση απορροφητήρα κουζίνας πάνω από αυτές. Εφόσον ο κατασκευαστής της μαγειρικής συσκευής δεν προδιαγράφει μεγαλύτερες απαιτήσεις ασφαλείας, ισχύει η ελάχιστη απόσταση - Μεταξύ των ηλεκτρικών εστιών και της κάτω άκρης του απορροφητήρα των

550 mm, Εικ.1.

• μεταξύ των εστιών αερίου (πάνω άκρη φορέα σκεύους) και της κάτω άκρης του απορροφητήρα των

650 mm, Εικ.1.

Αν υπάρχουν διαφορετικές ουκένς, μηχανικής, ισχύει η μεγαλύτερη αναφερόμενη απόσταση. Το πλάτος του απορροφητήρα πρέπει να αντιστοιχεί στο πλάτος της εστίας. Πάνω από εστία στερεών καυσίμων, από την οποία μπορεί να προκύψει κίνδυνος πυρκαγιάς (π.χ. εκπομπή σπινθήρων), η τοποθέτηση του απορροφητήρα είναι μόνο τότε επιτρεπτή, αν η εστία φωτιάς έχει κλείσιμο, όχι αραιωμένο κάλυμμα και τηρούνται οι ειδικές προδιαγραφές. Αυτός, ο περιορισμός ισχύει για κοινές αερίου και υγραερίου εστίες αερίου. Για να αποφευχθεί η εστία, αυτή πρέπει να δηλωθεί κατά την τοποθέτηση του απορροφητήρα.

Ο απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί στη λειτουργία απορρόφησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα.

Λειτουργία απορρόφησης ακάθαρτου αέρα

Ο αντιρρυπαντικός εξοπλισμός καθαρίζεται με φίλτρα λαδιού και συνδέεται με σύστημα σωλήνων στο μηχάνημα.

Διατάξεις λειτουργίας ανεφοδιασμού καθαρού αέρα

Λειτουργία ανακύκλωσης αέρα

Ο αναπτυσσόμενος αέρας καθαρίζεται από τα φίλτρα και ένα προ ενεργού άνθρακα και οδηγείται χάνα στην κουζίνα.

Η διαδικασία των ουσιών που χρησιμοποιούνται στη λειτουργία ανακυκλωμένου αέρα πρέπει να τοποθετηθεί ένα ιατρικό εγχειρίδιο ανακύκλωσης (βλ. "Αφαίρεση και τοποθέτηση των φίλτρων λίπους").

Ολόκληρο το σετ τοποθέτησης καθώς και τα εφεδρικά φίλτρα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα, την υπηρεσία τεχνικής εξυπηρέτησης πλατών ή από το Online-Shop. Τους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος των οδηγιών χρήσης.

Αιατόεις οικείες-Λειτουργία ανακαλυψόμενα

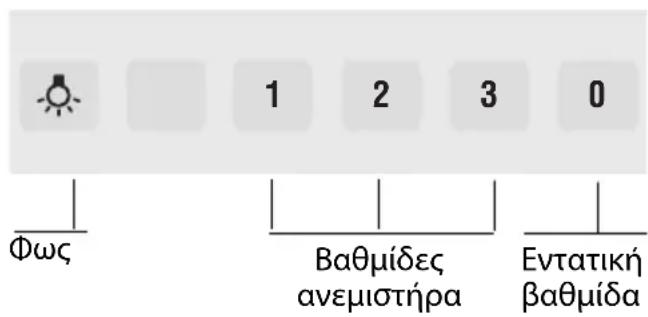

Η περιγραφή του χειρισμού ισχύει για περισσότερες παραλλαγές της συσκευής. Είναι δυνατόν να περιγράφονται επιμέρους χαρακτηριστικά εξοπλισμού, τα οποία δεν αφορούν τη συσκευή σας.

Οδηγίες: Ανοίξτε το φαγητό και ανακινήστε το αμέσως μετά το μαγείρεμα και πριν το σερβίρετε, αφού περάσουν μερικά λεπτά μέχρι το τέλος του μαγειρέματος. Οι ατμοί της κουζίνας απομακρύνονται έτσι αποτελεσματικότερα.

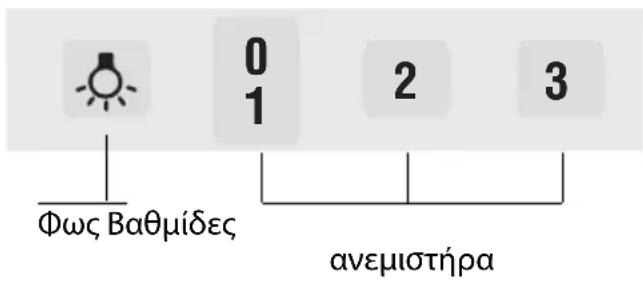

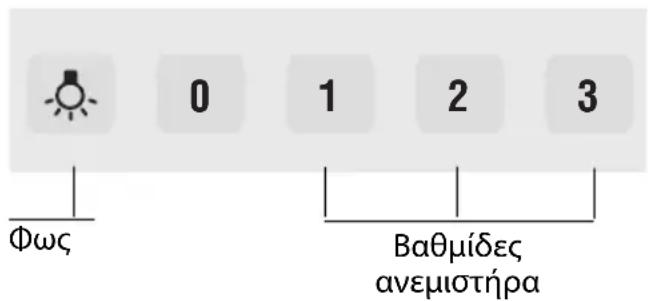

Εύρεση του ανεμιστήρα και ρύθμιση των βαθμίδων του ανεμιστήρα

► Νανοίξτε το πλήκτρο 1. Σε περισσότερους ατμούς, ρυθμίστε στη βαθμίδα 2 ή 3.

Απενεργοποίηση του ανεμιστήρα

► Να πατήστε το πλήκτρο 0.

Φωτισμός

Ο φωτισμός μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί ανεξάρτητα από τον ανεμιστήρα.

Για συσκευές με εντατική βαθμίδα

Με την εντατική βαθμίδα P επιτυγχάνεται η υψηλότερη απόδοση. Αυτή μπορεί να ρυθμιστεί σε προϊόν ισχυρής έκλυσης ατμού και θόλου.

ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗ ΦΡΟΝΤΙΔΑ ΤΗΣ ΣΥΣΚΕΥΗΣ

Κατάλληλη για εσάς και αίρουσα και φροντίδα για τη συσκευή σας, προτείνεται να επικοινωνήσετε με τη Hotline ή το OnlineShop (βλ. σελίδα στο ένθετο φυλλάδιο που διπλώνει).

Επιφάνειες της συσκευής

ΥΠΟΔΕΙΞΗ: Προσέξτε τις διατάξεις εγγύησης, όταν εγκαθίσταται το φυλλάδιο οδηγιών.

Οι επιφάνειες της συσκευής και τα στοιχεία περιέχουν είναι ευαίσθητα στις ατμοσφαιρικές. Γι' αυτό προσέξτε τις ακόλουθες υποδείξεις καθαρισμού:

• Απορρυπάνετε τον κάδο του απορροφητήρα με ουδέτερο σαπούνι, αποφεύγοντας τα χαραύματα, έτσι ώστε να καθαρίζεται καλά και να καθαρίζετε το περιεχόμενο από σκόνη, βρωμιά, λίπη, χρώματα ή λοιπά. Καθαρίζετε τις επιφάνειες της μονάδας κατά στοιχεία κεριού μόνο με μαλακό, βρεγμένο πανί, απορρυπαντικό πιάτων ή ήπιο απορρυπαντικό τζαμιών. -Μην χρησιμοποιείτε σκληρά ή λειαντικά υλικά, αλλά χρησιμοποιείτε βρεγμένο πανί. Καθαρίζετε προσεκτικά στην περιοχή των στοιχείων χειρισμού, ώστε να μην εμποδίσετε τη διείσδυση υγρασίας μέσα στο ηλεκτρονικό σύστημα.

ΥΝΟΑΕΙΕΗ: Κατασκευής από ανοξείδωτο χάλυβα μόνο στην κατεύθυνση λείανσης!

Τα πλήκτρα χειρισμού χρησιμοποιείτε για ανοίξιμο και κλείσιμο!

Μεταλλικά φίλτρα λιπών

Τα μεταλλικά φίλτρα λιπών προορίζονται να συγκρατούν τα αναπόφευκτα υπολείμματα των ατμών της κουζίνας. Τα πλέγματα των φίλτρων αποτελούνται από υλικό που δεν καίγεται.

ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ

Με αυξανόμενο κορεσμό των φίλτρων με λιπαρά καταλοίπα αυξάνεται η ικανότητα ανάφλεξης. Εκτός αυτού μπορεί να επηρεάσει αρνητικά η λειτουργία του απορροφητήρα.

Με τον έγκαιρο καθαρισμό των μεταλλικών φίλτρων λιπών μειώνεται ο κίνδυνος πυρκαγιάς. Κατά τον καθαρισμό των φίλτρων λιπών καθαρίστε επίσης τα προστατευτικά του περιβλήματος με βρεγμένο πανί από τις επικαθήσεις λίπους.

Καθαρισμός των μεταλλικών φίλτρων λιπών ...

▸ Σε κανονική λειτουργία (καθημερινά 1 έως 2 ώρες) τα μεταλλικά φίλτρα λιπών πρέπει να καθαρίζονται 1 φορά το μήνα.

... στο πλυντήριο πιάτων

Ο καθαρισμός των μεταλλικών φίλτρων λιπών μπορεί να γίνει στο πλυντήριο πιάτων. Από αυτό μπορούν να προκύψουν ελαφρές χρωματικές αλλοιώσεις, οι οποίες δεν έχουν καμία επίδραση στη λειτουργία των φίλτρων λιπών. Τα φίλτρα πρέπει να είναι τοποθετημένα χαλαρά μέσα στο πλυντήριο. Δεν επιτρέπεται να έχουν μαγκώσει.

ΥΠΟΔΕΙΞΗ: Μην πλένετε τα λίγο λερωμένα μεταλλικά φίλτρα λιπών στο πλυντήριο μαζί με άλλα σκεύη.

...στο χέρι

Κατά το πλύσιμο στο χέρι, χρησιμοποιήστε τα φίλτρα λιπών σε κατάλληλο απορρυπαντικό, τα τρίβετε με βούρτσα, τα ξεπλένετε καλά και αφήνετε να στραγγίσουν. Μη χρησιμοποιείτε διαβρωτικά καθαριστικά ή καθαριστικά που περιέχουν οξέα ή βάσεις. ▸ Σε ιδιαίτερα δύσκολους ρύπους συστήνουμε τον καθαρισμό με ένα ειδικό σπρέι που διαλύει τα λίπη. Αυτό μπορείτε να το προμηθευτείτε μέσω του Online-Shop.

Πριν την αφαίρεση και την τοποθέτηση των φίλτρων λιπών προσέξτε οπωσδήποτε τις υποδείξεις και τις προειδοποιήσεις στο κεφάλαιο "Υποδείξεις ασφαλείας"!

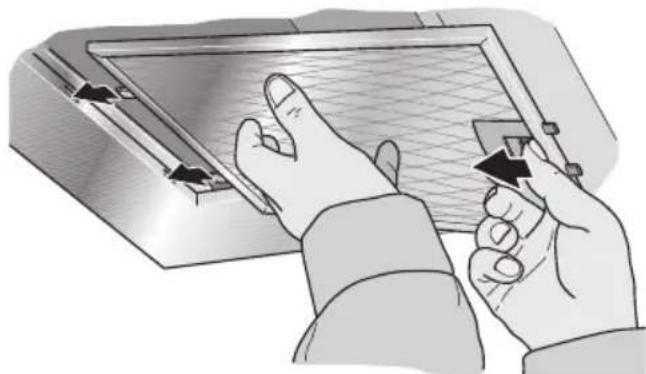

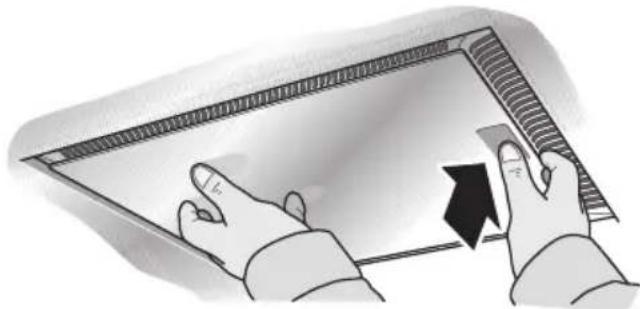

Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών

1. Ανοίξτε την αναρρόφηση και κατεβάστε τα φίλτρα λιπών προς τα κάτω. Ταυτόχρονα πιάστε με το άλλο χέρι κάτω από τα φίλτρα λιπών.

Σε οικείες με ακριανή απορρόφηση

1. Καθαρίστε τα φίλτρα λιπών.
2. Επανατοποθετήστε τα καθαρισμένα φίλτρα λιπών.

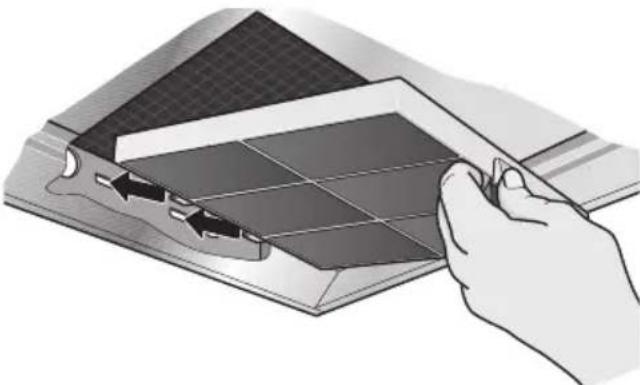

Τα φίλτρα ενεργού άνθρακα προσλαμβάνουν τις οσμηρές ουσίες στη λειτουργία ανακύκλωσης αέρα.

Απαιρούν και τοποθετούν των πιτύρων ενέργειαν πάκα

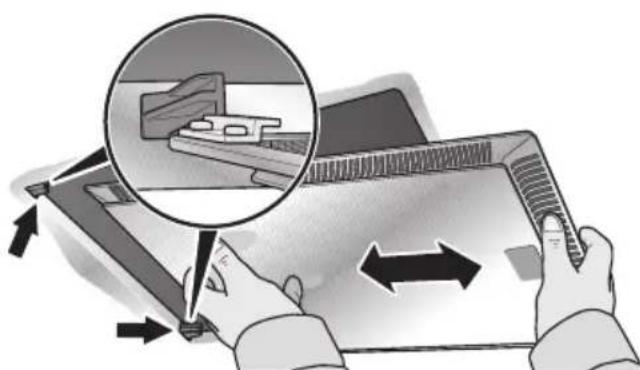

1. Αφαιρέστε τα φίλτρα λιπών (3Α. Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών).
2. Τοποθετήστε το φίλτρο ενεργού άνθρακα.

1. Κουμπώστε το άρτι.
2. Επανατοποθετήστε το φίλτρο λιπών (3Α. Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών).

Αλλαγή του φίλτρου ενεργού άνθρακα

▸ Σε κανονική λειτουργία (καθημερινά 1-2 ώρες) τα φίλτρα ενεργού άνθρακα πρέπει να αλλάζονται 2 φορές το χρόνο. Το φίλτρο ενεργού άνθρακα διατίθεται στα ειδικά καταστήματα, στην Υπηρεσία τεχνικής εξυπηρέτησης πελατών ή στο Online-Shop (βλ. Ειδικά εξαρτήματα). Χρησιμοποιείτε μόνον γνήσια φίλτρα. Τα φίλτρα ενεργού άνθρακα δεν περιέχουν βλαβερές ουσίες. Γι' αυτό μπορούν να απορρίπτονται στα οικιακά απορρίμματα.

Πριν από την έναρξη των εργασιών, διαβάστε τις υποδείξεις και τις προειδοποιήσεις στο κεφάλαιο "Υποδείξεις ασφαλείας"!

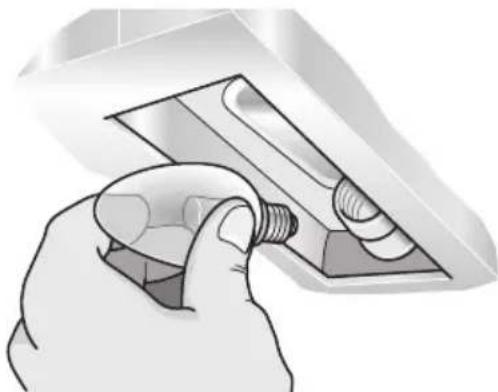

Η περιγραφή αλλαγής των λαμπτήρων ισχύει για περισσότερες παραλλαγές της συσκευής.

ΥΠΟΔΕΙΞΗ: Προσθέστε τους όρους εγγύησης στο συνοδευτικό φυλλάδιο σέρβις.

1. Ανασηκώστε τα απάρτια και αφαιρέστε το κάλυμμα του λαμπτήρα.
2. Ωθήστε το κάλυμμα του λαμπτήρα προς το κέντρο της μονάδας.

1. Αντικατάσταση του καλύμματος με καινούργιο του ίδιου τύπου και καλωδίου τύπου 1 ισχύος (Β, μπακίδα τύπου).
2. Επανατοποθετήστε το κάλυμμα του λαμπτήρα.

1. Ακολουθεί η τροφοδοσία του ρεύματος, βάζοντας το φις στην πρίζα ή ενεργοποιώντας την ασφάλεια.

ΥΠΟΔΕΙΞΗ: Σε περίπτωση που δεν λειτουργεί ο φωτισμός, ελέγξτε αν είναι τοποθετημένοι σωστά οι αντικαταστάτες.

Οι καένοι λαμπτήρες πρέπει να αντικαθίστανται αμέσως, ώστε να αποφεύγεται η υπερθέρμανση των υπολοίπων λαμπών.

Πριν από τις θεωρητικές υποθέσεις και τις προϋποθέσεις στο Κεφάλαιο "Υποθέσεις ασφαλείας"!

Λειτουργία απαγωγής ακάθαρτου αέρα

Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας καταπακτής προς τα πάνω και καταλήγει απευθείας στο ύπαιθρο διά μέσου του εξωτερικού τοίχου. ΥΠΟΔΕΙΞΗ: Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδόχο που βρίσκεται σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέρια, ούτε σε αγωγό, ο οποίος χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς. Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδόχους για την έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου καπνοδοχοκαθαριστή. Κατά την αγωγή ακάθαρτου αέρα πρέπει να τηρούνται οι πρεσάκες και οι υγειονομικές προδιαγραφές (π.χ. κρατικοί πολεοδομικοί κανόνες). Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται διά του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμού τηλεσκοπικού τύπου.

Ο αναπνευστήρας κουζίνας επιτυγχάνει την ιδανική απόδοση του μέσου

• Κοντό, λέει ο ανεμιστήρας ακάθαρτου αέρα και
• Σωλήναμε κατά το δυνατόν μεγάλη διάμετρο. Σε περίπτωση που δεν μπορούν να αποφευχθούν οι καμπυλωτοί σωλήνες, πρόσεξε να έχουν κατά το δυνατόν μεγάλες ακτίνες.

ΥΠΟΔΕΙΞΗ: Η χρήση μακριών τραχιών σωλήνων απαγωγής ακάθαρτου αέρα, πολλών καμπών σωλήνων ή διάμετρο σωλήνων μικρότερη από 150 mm, οδηγεί σε αποκλίσεις από την ιδανική απόδοση απαγωγής αέρα και σε αύξηση του θορύβου.

Για την εκκαθάριση του αγωγού απαγωγής του ακαθάρτου αέρα επιτρέπεται να χρησιμοποιούνται μόνο σωλήνες ή εύκαμπτοι σωλήνες από μη καυστικό υλικό. Για διαρροές, οι οποίες οφείλονται στον σχεδιασμό και την εκτέλεση της διαδρομής των σωλήνων, ο κατασκευαστής των απορροφητήρων δεν αναλαμβάνει καμία ευθύνη.

Σωλήνοσύνδεση

Η διάμετρος των σωλήνων απαγωγής ακάθαρτου αέρα πρέπει να είναι τουλάχιστον 150 mm. Κλιματολογικές:

Σύνδεση με εσωτερική διάμετρο 150 mm, τουλάχιστον 120 mm.

Οι συνδέσεις πρέπει να έχουν εσωτερική διάμετρο ίση με αυτή των κυλινδρικών σωλήνων.

Αυτές δεν πρέπει να αφαιρούνται.

0 150 mm περ. 177 cm² 0 120 mm περ. 113 cm²

Σε περίπτωση ειδικών περιπτώσεων διαμέτρου των σωλήνων:

Τοποθετήστε τις συσκευές σύνδεσης.

Σύνδεση σωλήνα απαγωγής ακάθαρτου αέρα 0 150 mm (συνιστώμενο μέγεθος)

Στερεώστε τον σωλήνα απαγωγής ακάθαρτου αέρα απευθείας στη σύνδεση αέρα και στεγανοποιήστε τον κατάλληλα. Σε περίπτωση χρήσης αλουμινένιου σωλήνα, ισιώστε προηγουμένως την περιοχή σύνδεσης.

Σύνδεση σωλήνα απαγωγής ακάθαρτου αέρα, Φ 120 mm

Βιδώστε τη σύνδεση με βίδες απευθείας στη σύνδεση αέρα. Στερεώστε τον σωλήνα απαγωγής στη σύνδεση με βίδες. Στεγανοποιήστε κατάλληλα τα δύο σημεία σύνδεσης.

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

Πριν την ηλεκτρική σύνδεση προσέξτε τις υποδείξεις και τις προειδοποιήσεις στο κεφάλαιο "Υποδείξεις ασφαλείας"! Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον από αδειούχο ηλεκτρολόγο, ο οποίος γνωρίζει τις προδιαγραφές της αρμόδιας υπηρεσίας παροχής ηλεκτρικού ρεύματος (Δ.Ε.Η.).

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον μέσω πρίζας τοίχου, εγκατεστημένης σύμφωνα με τις ισχύουσες προδιαγραφές. Η πρίζα τοίχου πρέπει να είναι κατά το δυνατόν τοποθετημένη ακριβώς πιο πάνω από την έξοδο της "καμινάδας".

-Η πρίζα τοίχου θα πρέπει να είναι συνδεδεμένη με δικό της ξεχωριστού κυκλώματος. -Αν μετά την τοποθέτηση της συσκευής η πρίζα τοίχου δεν είναι προσβάσιμη, πρέπει να υπάρχει μια διάταξη αποσύνδεσης όπως στη μόνιμη σύνδεση.

Σε περίπτωση απαιτούμενης μόνιμης σύνδεσης

Από την πείρα της εγκατάστασης πρέπει να προβλέψει μια διάταξη αποσύνδεσης. Οι διατάξεις αποσύνδεσης ισχύουν διακόπτες ή διακόπτες διαρροής άνω των 3 mm και διακόπτες όλους τους πόλους. Σ' αυτές ανήκουν οι διακόπτες LS και ονομαστικές διατάξεις.

Ηλεκτρικά χαρακτηριστικά

Τα απαιτούμενα χαρακτηριστικά σύνδεσης θα τα βρείτε με την αφαίρεση των φίλτρων στην πινακίδα τύπου στο εσωτερικό της συσκευής.

Μήκος του προσωπικού καλωδίου: π.χ. 1,30 μ.

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ προαιρετικών συστημάτων.

Ο απορροφητήρας κουζίνας έχει κατασκευαστεί για την τοποθέτηση σε τοίχο.

Κατά την τοποθέτηση προσέξτε επίσης για ειδικά εξαρτήματα που ενδεχομένως πρέπει να τοποθετηθούν.

Προσέξτε την ελάχιστη απόσταση εστίας εστίας και απορροφητήρα (βλ. "Υποδείξεις ασφαλείας"! Αποφύγετε τις ζημιές στις ευαίσθητες επιφάνειες!

Μέγ. βάρος σε kg: 40

Τηρούμε το δικαίωμα αλλαγών στην κατασκευή στα πλαίσια της τεχνικής εξέλιξης.

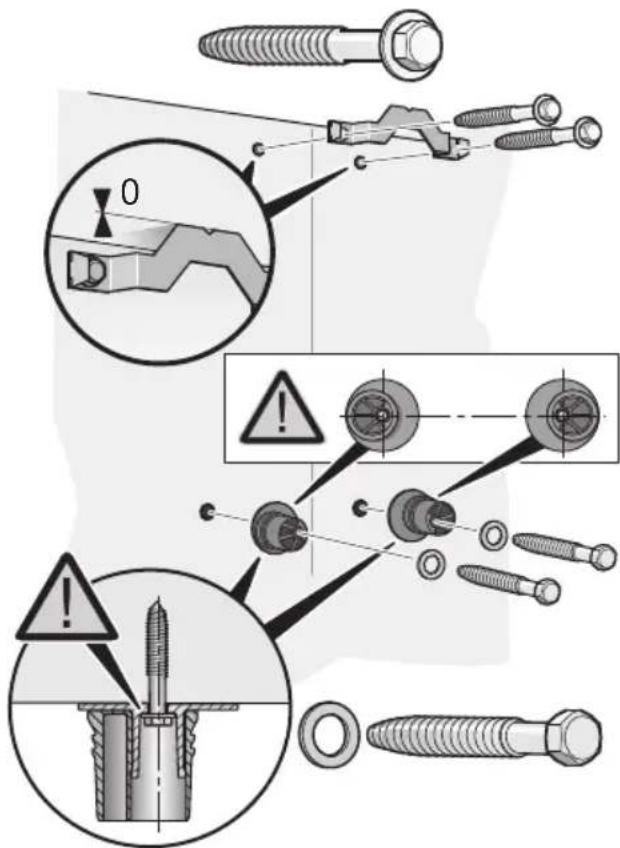

Προετοιμασία τοποθέτησης

1. Σε διάθεση έχουμε στον τοίχο μια κεντρική γραμμή από το ταβάνι ως την κάτω άκρη του απορροφητήρα. 2. Με τη βοήθεια του χαρτιού, που παραδίδεται μαζί με τη συσκευή, σχεδιάστε στον τοίχο τις θέσεις για τις βίδες και, για διάτρηση κολώνων στο κρέμασμα, το περίγραμμα της προϊούσας ανάρτησης. Η κάτω άκρη του χαρτιού αντιστοιχεί στην κάτω του απορροφητήρα. 3. Ανοίξτε 2 τρύπες για την ανάρτηση του απορροφητήρα καθώς και 2 τρύπες για τη γωνία συγκράτησης της ετερόφωτης "καμινάδας" με διάμετρο 8 mm και τοποθετήστε μέσα στις τρύπες ούπα προαιρούμενα με προαιρούμενα με τον τοίχο. 4. Βιδώστε τη γωνία συγκράτησης για την επένδυση της καμινάδας.

1. Βιδώστε τις αναρτήσεις για τον απορροφητήρα: σφίγγοντας τις με το χέρι, το πολύ 3 Nm.

Προσέξτε τη σωστή θέση των ροδέων ασφαλείας και των αναρτήσεων!

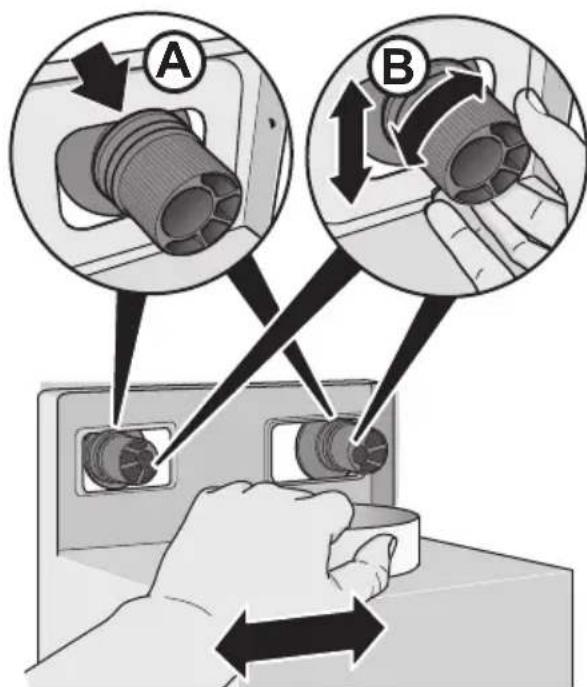

Ανάρτηση και ευθυγράμμιση

1. Αφαιρέστε το προστατευτικό πλαστικό φιλμ του απορροφητήρα πριν τη χρήση και επανατοποθετήστε το πλήρως.
2. Αναρτήστε τον απορροφητήρα έτσι, ώστε αυτός να κουμπώσει η πίσω γέρα στις αναρτήσεις Α.
3. Ευθυγραμμίστε τον απορροφητήρα οριζόντια, στρέφοντας τις αναρτήσεις. Αν χρειαστεί, ο απορροφητήρας μπορεί να μετατοπιστεί από δεξιά προς τα αριστερά (Β).

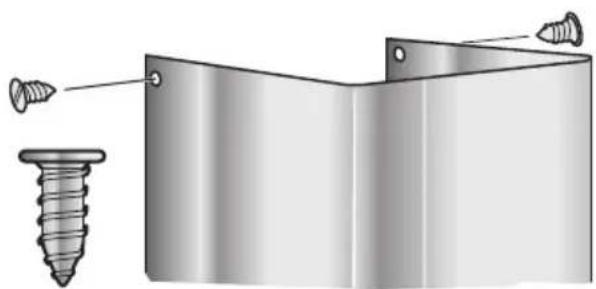

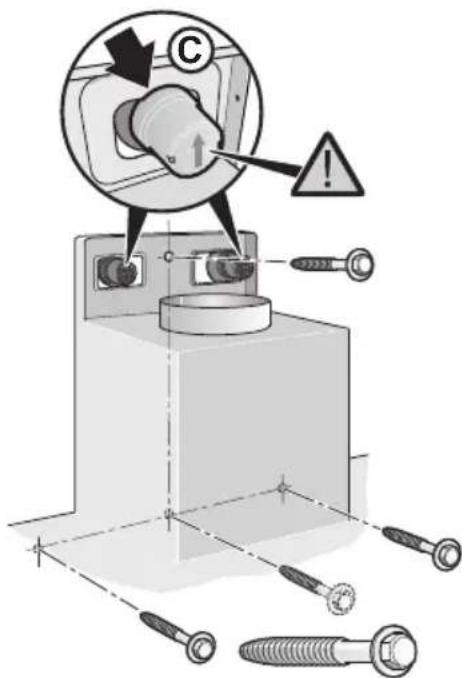

Βίδες ασφάλισης και καπάκια ασφάλισης

1. Σε διάθετες τρύπες για τις βίδες ασφάλισης. Κρεμάστε τον απορροφητήρα, ανοίξτε τις τρύπες για τις βίδες ασφάλισης. Και τοποθετήστε μέσα στις τρύπες μύπα πρόσωπο με πρόσωπο με τον τοίχο. 2. Κρεμάστε τον απορροφητήρα και σφίξτε γερά τις βίδες ασφάλισης. 3. Τοποθετήστε τα καπάκια ασφάλισης με το βιος προς τα πάνω επάνω στις αναρτήσεις, έως ότου κουμπώσουν αισθητά.

ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ

Ελέγξτε οπωσδήποτε ότι έχουν τοποθετηθεί γερά όλες οι βίδες και τα καπάκια ασφάλισης.

1. Κάνετε τη σύνδεση του σωλήνα (βλ. "Σωληνοσύνδεση").
2. Κάνετε την ηλεκτρική σύνδεση (βλ. "Ηλεκτρική σύνδεση").

Αποσυναρμολόγηση των καλυμμάτων ασφάλισης

Για την αποσυναρμολόγηση αφαιρέστε τα καπάκια ασφάλισης των αναρτήσεων με κατάλληλο εργαλείο, π.χ. πένσα κατσαβίδι.

Τοποθέτηση των ενδυμάτων της "καμινάδας"

ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ

Οι εσωτερικές πλευρές των ενδυμάτων της "καμινάδας" μπορεί να είναι αιχμηρές. Γι' αυτό σας συνιστούμε να φοράτε προστατευτικά γάντια.

1. Εξυπηρετεί τις ανάγκες της "καινοτομίας". Το αυτό απαιτεί τεχνική και ολιστική ταινία.
2. Απαιρείται το ρυθμιστικό φ υλικό από τις δύο ενδείξεις της "καύκας".
3. Ωθήστε τις επενδύσεις της "Καμινάδας" τη μία μέσα στην άλλη.

ΥΠΟΔΕΙΞΗ: Η βαλβίδα ασφαλείας τοποθετείται κατά την οδήγηση των εξωτερικών ενδυμάτων, έτσι ώστε το χάπι τοποθετείται ως προστασία πάνω από την επάνω επιφάνεια της εξωτερικής ενδυτικής της "καμινάδας"!

Πορεία της θέας των οξέων στην έξοδο της "καμινάδας"! - Λειτουργία απορρόφησης ακάθαρτου αέρα: ροή της εσωτερικής εξόδου της "καμινάδας" προς τα κάτω. - Λειτουργία ανακύκλωσης αέρα: ροή της εσωτερικής εξόδου της "καμινάδας" προς τα πάνω.

1. Τοποθετήστε την ένδειξη της "Καινάδας" πάνω στον αισθητήρα, ώστε η ένδειξη της "Καινάδας" να είναι προς τα πάνω και κρεμασμένη αριστερά και δεξιά στη γωνία συγκράτησης.

1. Βιοδότη την εσωτερική ενδοτική της "καινοτομίας" 2 βίος στα ίδια στην υγιεινούς.

Z5131X5

Z5132X5

Z5133X5
