D76S23N0 - Dunstabzugshaube NEFF - Kostenlose Bedienungsanleitung

Marke	Neff
Modell	D76S23N0
Produkttyp	Dunstabzugshaube
Betriebsart	Abluft / Umluft
Anzahl Geschwindigkeitsstufen	3
Intensivstufe	Ja (Taste P)
Beleuchtung	Halogen- oder Glühlampen
Durchmesser Abluftkanal	150 mm (empfohlen), mindestens 120 mm
Gewicht	40 kg
Oberflächenmaterial	Edelstahl
Fettfilter	Metall, spülmaschinenfest
Aktivkohlefilter	Optional, 2-mal jährlich ersetzen
Netzspannung	220-240 V
Frequenz	50 Hz
Verwendung	Nur für den Haushalt
Mindestabstand (elektrisch)	550 mm
Mindestabstand (Gas)	650 mm
Mitgeliefertes Zubehör	Montageset, Fettfilter, Montageschablone
Pflege der Fettfilter	Monatlich reinigen
Sicherheitshinweise	Abstände einhalten und nicht unter der Haube flambieren

Häufig gestellte Fragen - D76S23N0 NEFF

Wie installiere ich die Neff D76S23N0 Dunstabzugshaube?

Die Installation muss von einem Fachmann durchgeführt werden. Verwenden Sie die mitgelieferte Schablone zum Markieren der Bohrlöcher. Hängen Sie die Dunstabzugshaube an die Wandhalterungen und befestigen Sie dann die Kaminverkleidungen. Halten Sie die Mindestabstände zum Kochfeld ein (550 mm für Elektro, 650 mm für Gas). Schließen Sie die Dunstabzugshaube an eine geerdete Steckdose an.

Was ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Bei Elektrokochfeldern beträgt der Mindestabstand 550 mm zwischen der Unterkante der Dunstabzugshaube und dem Kochfeld. Bei Gaskochfeldern beträgt er 650 mm. Halten Sie diese Abstände ein, um Überhitzungsgefahr zu vermeiden.

Wie reinige ich die Fettfilter?

Die metallischen Fettfilter müssen bei normalem Gebrauch einmal im Monat gereinigt werden. Sie können sie in der Spülmaschine (flach) oder von Hand mit heißem Wasser und Spülmittel waschen. Vermeiden Sie aggressive Reinigungsmittel.

Wann muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter muss etwa zweimal jährlich ersetzt werden, wenn die Dunstabzugshaube 1 bis 2 Stunden pro Tag läuft. Er ist online oder bei Ihrem Händler erhältlich. Verwenden Sie nur Originalfilter.

Wie tausche ich eine Lampe aus?

Schalten Sie vor dem Lampenwechsel die Dunstabzugshaube aus und warten Sie, bis die Lampen abgekühlt sind. Verwenden Sie ein Werkzeug, um den Ring der Halogenlampe zu entfernen, und ersetzen Sie sie durch eine Lampe gleichen Typs und gleicher Leistung (siehe Typenschild). Berühren Sie das Lampenglas nicht mit den Fingern.

Kann die Dunstabzugshaube im Umluftbetrieb betrieben werden?

Ja, die Neff D76S23N0 Dunstabzugshaube kann im Umluftbetrieb betrieben werden. In diesem Modus wird die Luft durch einen Aktivkohlefilter (optional) geleitet, bevor sie wieder in die Küche gelangt. Sie müssen den Aktivkohlefilter installieren und die Lüftungsschlitze der Kaminverkleidung nach oben ausrichten.

Was tun bei einer Störung?

Bei einer Störung wenden Sie sich an den Kundendienst von Neff. Halten Sie die EFD-Nummer auf dem Typenschild (hinter den Fettfiltern) bereit. Versuchen Sie nicht, die Dunstabzugshaube selbst zu reparieren.

Wie verwende ich die Intensivstufe?

Drücken Sie die Taste P, um die Intensivstufe zu aktivieren. Diese Funktion bietet maximale Leistung, um starke Dünste oder Gerüche zu beseitigen. Sie ist temporär und kehrt nach einigen Minuten automatisch in den normalen Modus zurück.

Welche Sicherheitshinweise sind wichtig?

Betreiben Sie die Dunstabzugshaube niemals ohne Fettfilter. Flambieren Sie keine Speisen unter der Dunstabzugshaube. Wenn die Dunstabzugshaube gleichzeitig mit einem Verbrennungsgerät betrieben wird, sorgen Sie für ausreichende Belüftung, um eine Vergiftungsgefahr zu vermeiden. Ziehen Sie den Netzstecker vor der Reinigung.

Wie schließe ich die Dunstabzugshaube elektrisch an?

Der elektrische Anschluss muss von einem qualifizierten Elektriker durchgeführt werden. Die Dunstabzugshaube muss an eine vorschriftsmäßige Schutzkontaktsteckdose angeschlossen werden. Verwenden Sie einen eigenen Stromkreis. Wenn das Netzkabel beschädigt ist, lassen Sie es vom Hersteller oder einem Fachmann ersetzen.

BEDIENUNGSANLEITUNG D76S23N0 NEFF

Gebrauchs- und Montageanleitung

Allgemeine Informationen 4

Hinweise zum Umweltschutz 4

Vor dem ersten Benutzen 4

Sicherheitshinweise 5

Bestimmungsgemäße Verwendung 5

Technische Sicherheit 5

Spezielle Hinweise für Gaskochgeräte 6

Sachgemäßer Gebrauch 7

Sachgemäße Montage 7

Betriebsarten 8

Abluftbetrieb 8

Umluftbetrieb 8

Bedienung 9

Reinigung und Pflege 10

Aus- und Einbau der Fettfilter 11

Aus- und Einbau der Metall-Fettfilter 11

Ein- und Ausbau des Aktivkohlefilters 11

Auswechseln der Lampen 12

Montagehinweise 13

Rohrverbindung 13

Elektrischer Anschluss 14

Montage 15

Montagevorbereitung 15

Befestigung 16

Montage der Kaminverblendung 17

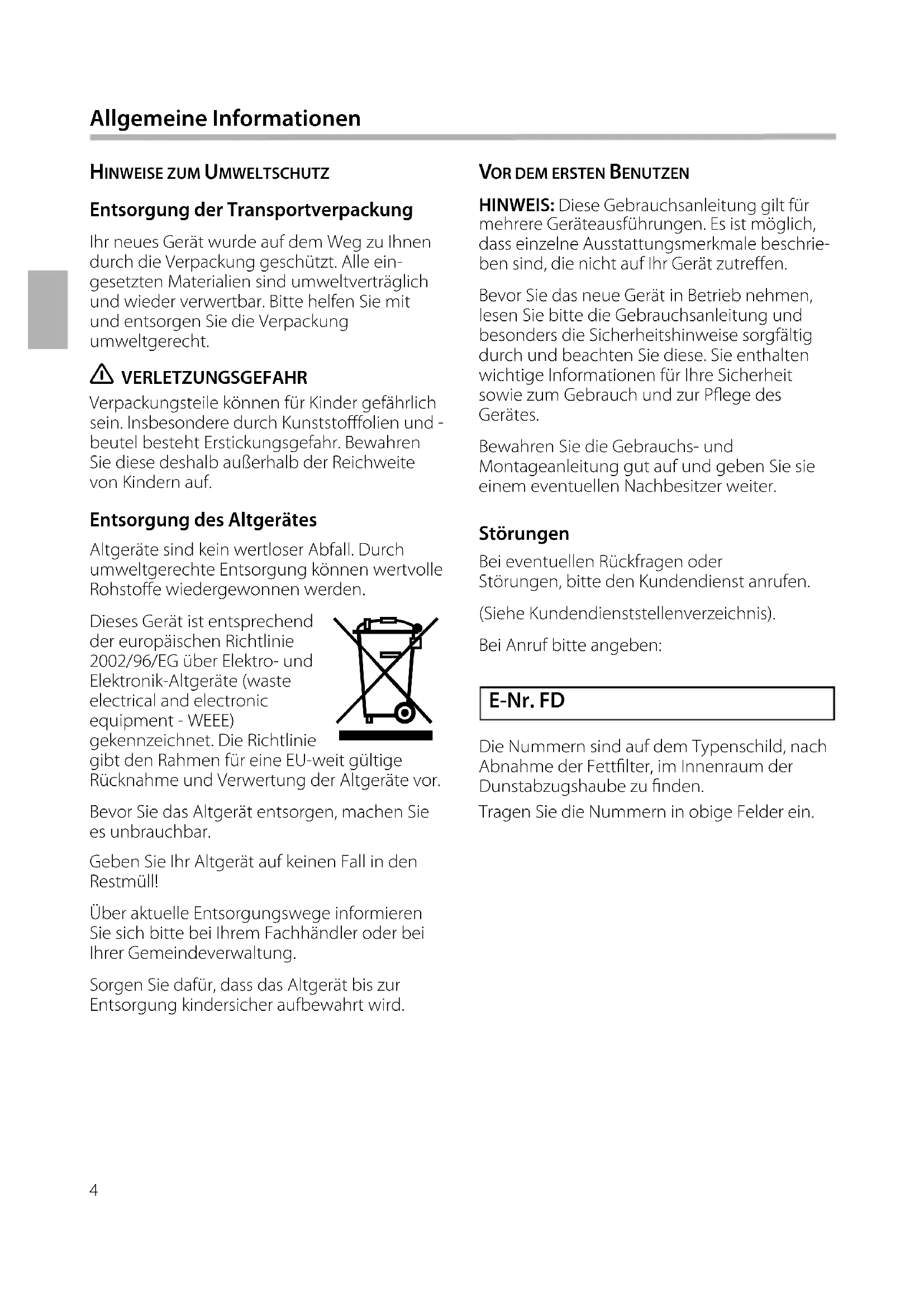

HINWEISE ZUM UMWELTSCHUTZ

Entsorgung der Transportverpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

VERLETZUNGSGEFAHR

Verpackungsteile können für Kinder gefährlich sein. Insbesondere durch Kunststofffolien und -beutel besteht Erstickungsgefahr. Bewahren Sie diese deshalb außerhalb der Reichweite von Kindern auf.

Entsorgung des Altgerätes

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment - WEEE)

gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

Geben Sie Ihr Altgerät auf keinen Fall in den Restmüll!

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Sorgen Sie dafür, dass das Altgerät bis zur Entsorgung kindersicher aufbewahrt wird.

VOR DEM ERSTEN BENUTZEN

HINWEIS: Diese Gebrauchsanleitung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Bevor Sie das neue Gerät in Betrieb nehmen, lesen Sie bitte die Gebrauchsanleitung und besonders die Sicherheitshinweise sorgfältig durch und beachten Sie diese. Sie enthalten wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.

Bewahren Sie die Gebrauchs- und Montageanleitung gut auf und geben Sie sie einem eventuellen Nachbesitzer weiter.

Störungen

Bei eventuellen Rückfragen oder Störungen, bitte den Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr. FD

Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Tragen Sie die Nummern in obige Felder ein.

Bestimmungsgemäße Verwendung

Diese Dunstabzugshaube entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen oder Sachen führen. Die Dunstabzugshaube darf ausschließlich im Haushalt benutzt werden. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen Gebrauch oder falsche Bedienung verursacht werden. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die auf Nichtbeachtung der Sicherheitshinweise zurückzuführen sind.

VERLETZUNGSGEFAHR

Kinder nicht mit der Dunstabzugshaube spielen lassen! Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Technische Sicherheit

Die Dunstabzugshaube hat das Werk in einwandfreiem Zustand verlassen. Kontrollieren Sie das Gerät dennoch vor der Montage auf sichtbare Schäden. Ist es beschädigt, dürfen Sie es nicht einbauen oder installieren! Wird die Anschlussleitung der Dunstabzugshaube beschädigt, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Montage (einschließlich elektrischem Anschluss), Wartung oder Reparatur der Dunstabzugshaube dürfen nur von einer Fachkraft durchgeführt werden. In jedem Fall muss die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos gemacht werden!

Durch unsachgemäße Montage, Wartung oder Reparatur können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet. Veränderungen des elektrischen oder mechanischen Aufbaus sind gefährlich und dürfen nicht vorgenommen werden! Sie können auch zu Fehlfunktionen an der Dunstabzugshaube führen.

Gleichzeitiger Betrieb der Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte

▷ Raumluftabhängige Feuerstätten sind z.B. Gas-, Öl-, Holz- oder Kohle betriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter, Kochmulden oder Backöfen, die Verbrennungsluft aus dem Aufstellraum beziehen und deren Abgase durch einen Kamin ins Freie abgeführt werden.

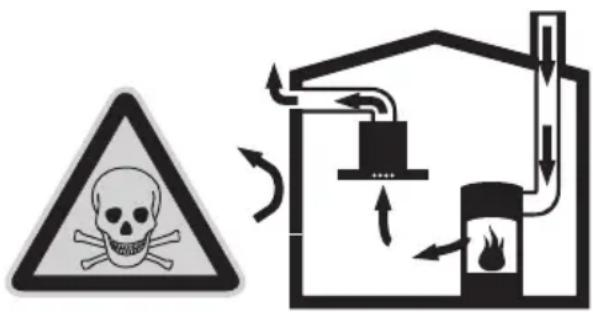

VERGIFTUNGSGEFAHR

Bei gleichzeitigem Betrieb der Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Es muss immer für ausreichend Zuluft gesorgt werden. ▷ Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

HINWEIS: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Ziehen Sie zur Beurteilung den Rat des zuständigen Schornsteinfegermeisters hinzu.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Spezielle Hinweise für Gaskochgeräte

Bei der Montage über Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z.B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. Es müssen die jeweils gültigen Einbauvorschriften und -hinweise der Gas-Gerätehersteller beachtet werden. Bei der Montage ist zu beachten, dass sich nur eine Seite der Dunstabzugshaube direkt gegen einen Hochschrank oder eine Wand befinden darf. Es besteht sonst die Gefahr eines Hitzestaus. Der Abstand zur Wand oder zum Hochschrank muss mindestens 50 mm betragen.

VERBRENNUNGSGEFAHR

Betreiben Sie nicht mehr als zwei Gaskochstellen gleichzeitig über einen Zeitraum von max. 15 Minuten bei höchster Wärmebelastung. Durch die Hitzeinwirkung besteht Verbrennungsgefahr beim Berühren der Gehäuseoberflächen!

Beachten Sie, dass ein Großbrenner mit mehr als 5 kW (Wok) der Leistung von zwei Gasbrennern entspricht. Die Dunstabzugshaube kann durch die starke Hitzeeinwirkung beschädigt werden. Betreiben Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr. Regeln Sie die Flamme so, dass sie nicht über das Kochgeschirr hinausragt.

Sachgemäßer Gebrauch

Reinigen Sie die Dunstabzugshaube sorgfältig vor der ersten Inbetriebnahme. Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Lampen (insbesondere Halogenlampen) werden bei Betrieb sehr heiß. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr! Vor jedem Lampenwechsel muss die Dunstabzugshaube stromlos gemacht werden und die Lampen müssen abgekühlt sein! Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen. Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstelle benutzt wird. Bei nicht eingeschalteter Dunstabzugshaube kann sich Kondenswasser bilden. Dadurch können Korrosionsschäden am Gerät auftreten. Stellen Sie keine Gegenstände auf der Dunstabzugshaube ab.

BRANDGEFAHR

Nicht unter der Dunstabzugshaube flambieren oder mit offener Flamme arbeiten. Die eingeschaltete Dunstabzugshaube zieht Flammen in den Filter. Durch Ablagerungen am Fettfilter besteht Brandgefahr!

Beaufsichtigen Sie Töpfe, Pfannen und Frittiergeräte, wenn Sie Speisen mit Ölen und Fetten, z.B. Pommes Frites, zubereiten. Überhitzte Öle oder Fette können sich leicht entzünden! Durch regelmäßige Reinigung der Fettfilter und den rechtzeitigen Wechsel des Aktivkohlefilters beugen Sie einer Brandgefahr vor. Betreiben Sie die Dunstabzugshaube nie ohne Fettfilter.

Sachgemäße Montage

Beachten Sie die Herstellerangaben für das Kochgerät, ob der Betrieb einer Dunstabzugshaube darüber möglich ist. Sofern vom Hersteller des Kochgerätes keine größeren Sicherheitsabstände vorgegeben sind, gilt ein Mindestabstand

• zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube von

550 mm

• zwischen Gaskochstellen (Oberkante Topfträger) und Unterkante der Dunstabzugshaube von

650 mm

(siehe Abbildungen auf Seite 2)

Werden unterschiedliche Kochgeräte betrieben, gilt der größte angegebene Abstand. Die Breite der Dunstabzugshaube muss der Breite der Kochstelle entsprechen. Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z.B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

Um Schäden an der Kochstelle zu vermeiden, muss diese bei der Montage der Dunstabzugshaube abgedeckt werden.

Die Dunstabzugshaube ist im Abluft- und Umluftbetrieb verwendbar.

Abluftbetrieb

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

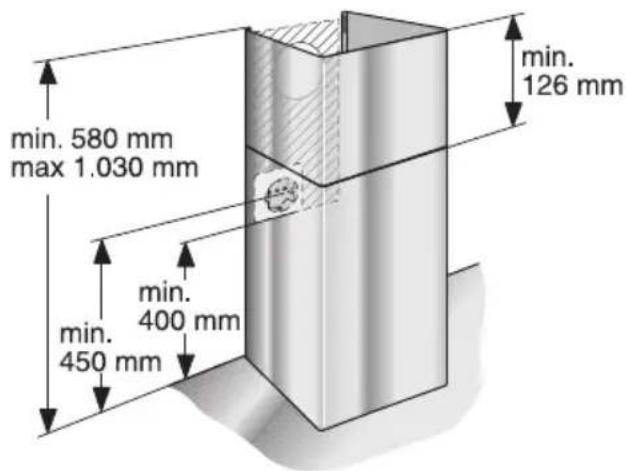

Gerätemaße Abluft

Umluftbetrieb

Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt.

Um die Geruchsstoffe im Umluftbetrieb zu binden, muss ein Aktivkohlefilter eingebaut werden (siehe "Aus- und Einbau der Fettfilter").

Das komplette Montage-Set sowie die Ersatzfilter sind im Fachhandel, beim Kundendienst oder im Online-Shop erhältlich. Die Zubehör-Nummer finden Sie am Ende der Gebrauchsanleitung.

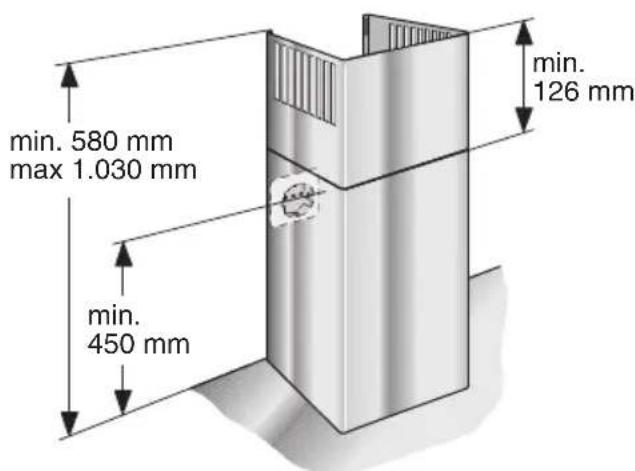

Gerätemaße Umluft

Die Beschreibung der Bedienung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Licht Lüfterstufen

Licht Lüfterstufen

Licht Lüfterstufen

HINWEIS: Es ist empfehlenswert, das Gebläse bei Kochbeginn einzuschalten und erst wenige Minuten nach Kochende wieder auszuschalten. Der Kuchendunst wird so am wirkungsvollsten beseitigt.

Einschalten des Lüfters und Einstellen der Lüfterstufen

Drücken Sie die Taste 1. Bei stärkerem Kuchendunst schalten Sie in Stufe 2 oder 3.

Ausschalten des Lüfters

Drücken Sie die Taste 0.

Beleuchtung

Die Beleuchtung kann unabhängig vom Lüfter ein- oder ausgeschaltet werden.

Für Geräte mit Intensivstufe

Durch die Intensivstufe P wird die höchste Leistung erreicht. Sie kann bei vorübergehend starker Dunst- und Geruchsentwicklung eingesetzt werden.

VERLETZUNGSGEFAHR

Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Geräteoberflächen

HINWEIS: Beachten Sie die Garantiebestimmungen im beiliegenden Serviceheft.

Die Geräteoberflächen und Bedienelemente sind kratzempfindlich. Beachten Sie daher die folgenden Reinigungshinweise: - Vermeiden Sie die Reinigung der Dunstabzugshaube mit trockenen Tüchern, kratzenden Schwämmen, Scheuermitteln sowie sand-, soda-, säure-, chloridhaltigen oder sonstigen aggressiven Reinigungsmitteln. - Reinigen Sie die Geräteoberflächen und Bedienelemente nur mit einem weichen, feuchten Tuch, Spülmittel oder einem milden Fensterreiniger. - Kratzen Sie angetrocknete Verschmutzungen nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. - Reinigen Sie im Bereich der Bedienelemente vorsichtig, um ein Eindringen von Nässe in die Elektronik zu vermeiden.

HINWEIS: Reinigen Sie Edelstahloberflächen nur in Schliffrichtung!

Verwenden Sie für die Bedientasten keinen Edelstahlreiniger!

Hinweis zur Gerätepflege

Geeignete Reinigungs- und Pflegemittel für Ihr Gerät können Sie über die Hotline oder den Online-Shop (siehe Umschlagseite) beziehen.

Metall-Fettfilter

Die eingesetzten Metall-Fettfilter führen die fettigen Bestandteile des Kuchendunstes auf. Die Filtermatten bestehen aus unbrennbarem Metall.

BRANDGEFAHR

Bei zunehmender Sättigung der Filter mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit. Außerdem kann die Funktion der Dunstabzugshaube beeinträchtigt werden.

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt. Beim Reinigen der Fettfilter auch die zugänglichen Gehäuseteile mit einem feuchten Tuch von abgelagertem Fett reinigen.

Reinigen der Metall-Fettfilter ...

Bei normalem Betrieb (täglich 1 bis 2 Stunden) sollten die Metall-Fettfilter 1x im Monat gereinigt werden.

... in der Spülmaschine

Das Reinigen der Metall-Fettfilter kann in der Geschirrspülmaschine erfolgen. Dabei können leichte Verfärbungen auftreten, die aber keinen Einfluss auf die Funktion der Fettfilter haben. Die Filter müssen locker in der Geschirrspülmaschine liegen. Sie dürfen nicht eingeklemmt sein. Filter mit Randabsaugung müssen mit der Edelstahlseite nach oben in der Geschirrspülmaschine liegen.

HINWEIS: Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

... von Hand

Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen, abbürsten, gut ausspülen und abtropfen lassen. Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.

Bei besonders hartnäckigen Verschmutzungen empfehlen wir die Reinigung mit einem speziellen Fettlöser-Spray. Dieses kann über den Online-Shop bestellt werden.

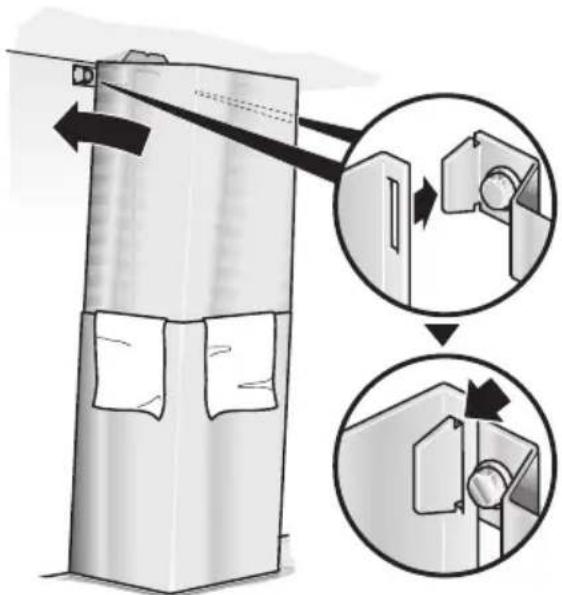

VERLETZUNGSGEFAHR

Vor dem Ein- und Ausbau der Fettfilter ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

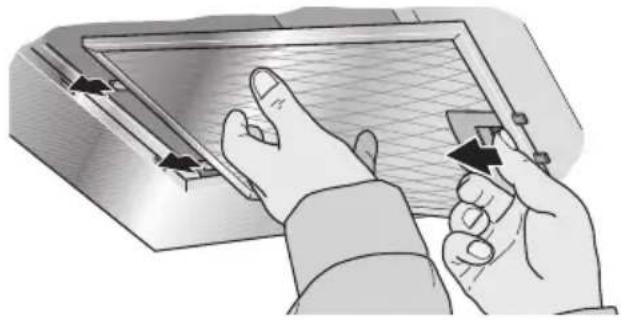

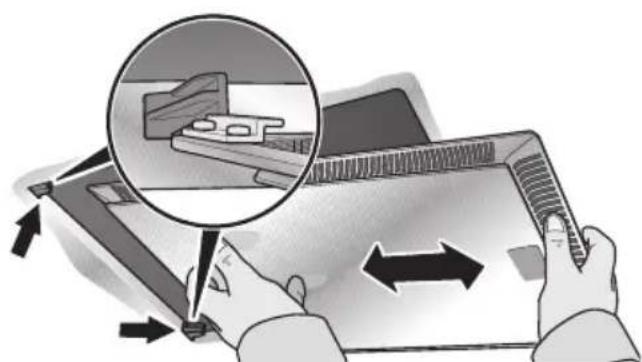

Aus- und Einbauen der Metall-Fettfilter

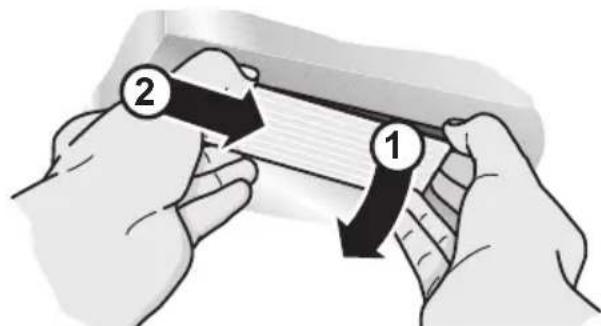

1. Öffnen Sie die Verriegelung und klappen Sie die Fettfilter ab.

Fassen Sie damit mit der anderen Hand unter die Fettfilter.

(bei Filtern mit Randabsaugung)

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter

▷ Aktivkohlefilter binden die Geruchsstoffe bei Umluftbetrieb. Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 2× im Jahr ausgetauscht werden. Der Aktivkohlefilter ist im Fachhandel, beim Kundendienst oder im Online-Shop erhältlich (siehe Sonderzubehör). Verwenden Sie nur Originalfilter. ▷ Aktivkohlefilter enthalten keine Schadstoffe. Sie können im Hausmüll entsorgt werden.

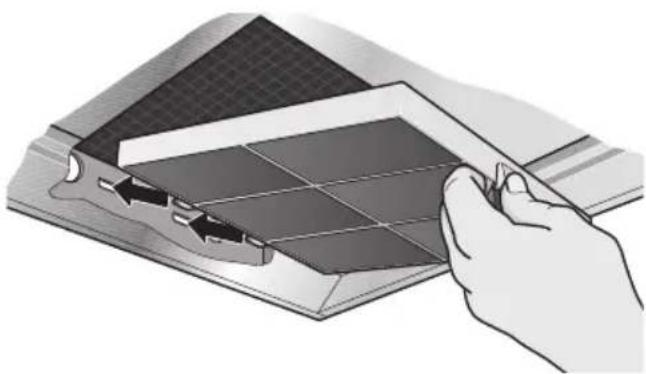

Ein- und Ausbau des Aktivkohlefilters

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).

1. Setzen Sie den Aktivkohlefilter ein.
2. Rasten Sie die Lasche ein.
3. Setzen Sie die Fettfilter wieder ein (siehe Aus- und Einbauen der Metall-Fettfilter).

Beachten Sie vor dem Auswechseln der Lampen unbedingt die Hinweise und Warnungen im Kapitel "Sicherheitshinweise"! Die Beschreibung des Lampenwechsels gilt für mehrere Geräteausführungen.

HINWEIS: Beachten Sie die Garantiebestimmungen im beiliegenden Serviceheft.

Wechsel der Halogenlampen

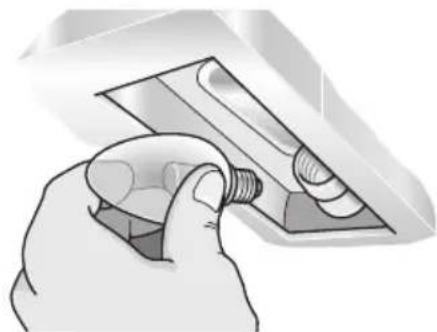

VERLETZUNGSGEFAHR

Halogenlampen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr! Die Halogenlampen müssen vor dem Wechseln vollständig abgekühlt sein.

1. Entfernen Sie den Lampenring vorsichtig mit einem geeigneten Werkzeug.

1. Ersetzen Sie die defekte Lampe durch eine neue des gleichen Typs und gleicher Leistung (siehe Typenschild).

HINWEIS: Halogenlampen dürfen beim Einsetzen nicht am Glaskolben berührt werden. Verwenden Sie daher zum Einsetzen des Leuchtmittels ein sauberes Tuch.

1. Setzen Sie die Lampenabdeckung wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Wechsel der Glühlampen

VERLETZUNGSGEFAHR

Glühlampen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr!

Glühlampen vor dem Wechseln vollständig abkühlen lassen. 1. Heben Sie die Lampenabdeckung an. 2. Schieben Sie die Lampenabdeckung zur Gerätemitte.

1. Ersetzen Sie die defekte Lampe durch eine neue des gleichen Typs und gleicher Leistung (siehe Typenschild).

1. Setzen Sie die Lampenabdeckung wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

HINWEIS: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

Beachten Sie vor der Montage unbedingt die Hinweise und Warnungen im Kapitel "Sicherheitshinweise"!

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben oder direkt durch die Außenwand ins Freie geleitet.

HINWEIS: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Soll die Abluft in einen nicht in Betrieb befindlichen Rauch- oder Abgaskamin geführt werden, ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Die Dunstabzugshaube erreicht ihre optimale Leistung durch:

• ein kurzes, geradliniges Abluftrohr und
• einen möglichst großen Rohrdurchmesser. Sollten sich Rohrbögen nicht vermeiden lassen, achten Sie auf möglichst große Radien.

HINWEIS: Der Einsatz von langen, rauen Abluftrohren, vielen Rohrbögen oder Rohrdurchmessern kleiner als 150 mm führt zu einer Abweichung von der optimalen Luftleistung und zu einer Geräuscherhöhung.

Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwendet werden. Für Beanstandungen, die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Rohrverbindung

Der Durchmesser der Abluftrohre sollte nicht kleiner als 150 mm sein.

Rundrohre:

Wir empfehlen einen Innendurchmesser von 150 mm, jedoch mindestens 120 mm.

Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollen keine scharfen Umlenkungen haben.

0 150 mm ca. 177 cm², 0 120 mm ca. 113 cm²

Bei abweichenden Rohrdurchmessern:

Dichtstreifen einsetzen.

Anschluss Abluftrohr 0 150 mm (empfohlene Größe)

Abluftrohr direkt am Luftstutzen befestigen und geeignet abdichten. Bei Verwendung eines Aluminiumrohres, den Anschlussbereich vorher glätten.

Anschluss Abluftrohr 120 mm

Reduzierstutzen direkt am Luftstutzen befestigen. Abluftrohr am Reduzierstutzen befestigen. Beide Verbindungsstellen geeignet abdichten.

ELEKTRISCHER ANSCHLUSS

Beachten Sie vor dem elektrischen Anschluss unbedingt die Hinweise und Warnungen im Kapitel "Sicherheitshinweise"! Die Dunstabzugshaube muss durch einen qualifizierten Elektroinstallateur angeschlossen werden, der die Vorschriften des zuständigen Elektrizitätsversorgungsunternehmens kennt.

VERLETZUNGSGEFAHR

Wird die Anschlussleitung der Dunstabzugshaube beschädigt, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein. - Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3mm und allpoliger Abschaltung. Dazu gehören LS-Schalter, Sicherungen und Schütze.

Elektrische Daten

Die erforderlichen Anschlussdaten sind nach Herausnahme der Fettfilter auf dem Typenschild im Innenraum des Gerätes zu finden.

Länge der Anschlussleitung: ca. 1,30 m.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Die Dunstabzugshaube ist für die Wandmontage vorgesehen.

Achten Sie bei der Montage auch auf eventuell zu montierende Sonderzubehörteile, z.B. das Starterset für Umluftbetrieb. Beachten Sie die ergänzend beigelegte Montageanweisung.

Achten Sie auf den Mindestabstand zwischen Kochstelle und Dunstabzugshaube (siehe "Sicherheitshinweise, Sachgemäße Montage")! Vermeiden Sie Beschädigungen der empfindlichen Oberflächen!

Vorbereiten der Wand

VERLETZUNGSGEFAHR, GEFAHR VON SACHSCHÄDEN

Überprüfen Sie vor dem Bohren den vorgesehenen Montageort auf das Vorhandensein von unter Putz verlegten elektrischen oder anderen Installationsleitungen.

Die Wand muss eben und senkrecht sein. Die beiliegenden Schrauben und Dübel sind für massives Mauerwerk geeignet. Verwenden Sie für andere Wandkonstruktionen (z. B. Rigips, Porenbeton, Poroton-Mauerziegel) die entsprechenden Befestigungsmittel. Achten Sie auf eine ausreichende Tragfähigkeit der Wand. Achten Sie darauf, dass die Tiefe der Bohrlöcher der Länge der Schrauben entspricht. Für festen Halt der Dübel ist zu sorgen.

Max. Gewicht der Dunstabzugshaube in kg: 40

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Montagevorbereitung

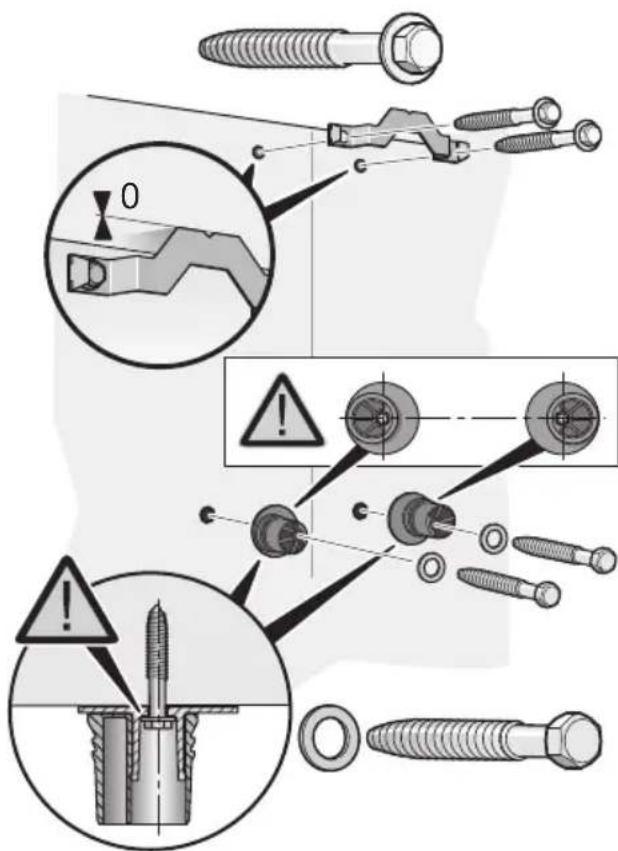

1. Von der Decke bis zur Unterkante der Dunstabzugshaube eine senkrechte Mittellinie an die Wand anzeichnen.
2. Mit Hilfe der beiliegenden Schablone Positionen für die Schrauben und, zum leichteren Einhängen, die Kontur des Einhängebereichs anzeichnen. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube. 3.2 Löcher für die Aufhängung der Dunstabzugshaube sowie 2 Löcher für den Haltewinkel der Kaminverblendung Ø 8 mm bohren und Dübel wandbündig eindrücken.
3. Den Haltewinkel für die Kaminverblendung anschrauben.

1. Die Aufhängungen für die Dunstabzugshaube anschrauben: handfest, max. 3 Nm. Achten Sie auf die richtige Lage der Unterlegscheiben und der Aufhängungen!

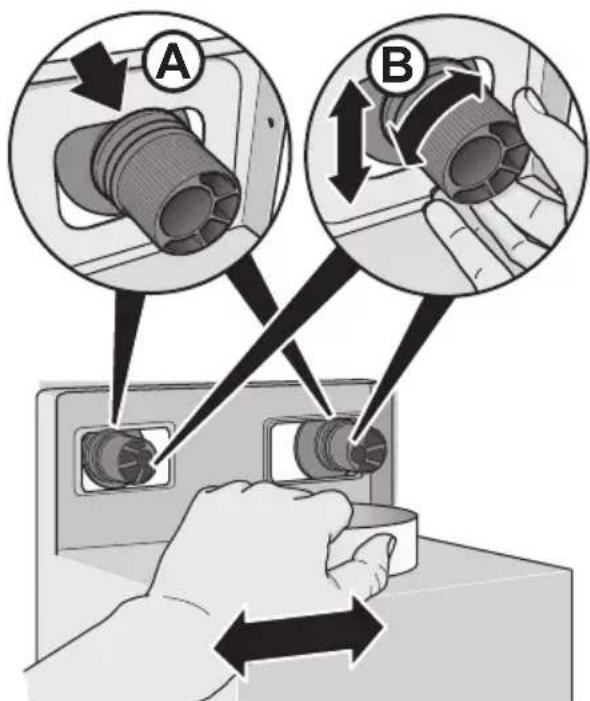

Aufhängen und Ausrichten

1. Die Schutzfolie der Dunstabzugshaube zuerst hinter und nach der Montage vollständig abziehen.
2. Die Dunstabzugshaube so einhängen, dass sie fest hinter an den Aufhängungen einrastet (A).
3. Die Dunstabzugshaube durch Drehen der Aufhängungen waagerecht ausrichten. Bei Bedarf kann die Dunstabzugshaube nach rechts oder links verschoben werden (B).

Sicherungsschrauben und Sicherungskappen

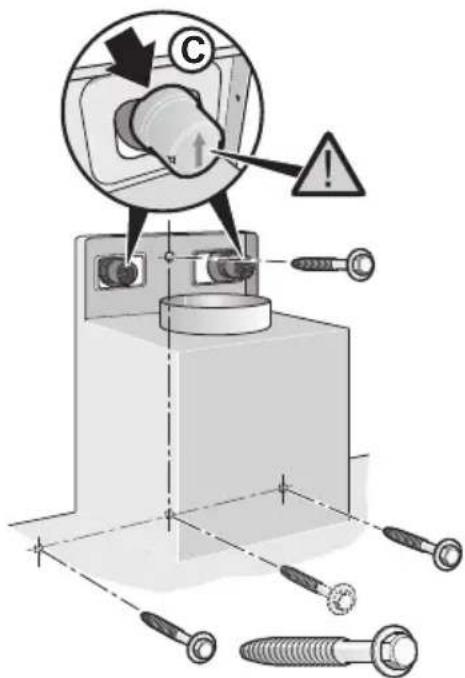

1. Die Löcher für die Sicherungsschrauben anzeichnen. Die Dunstabzugshaube abhängen, Löcher für die Sicherungsschrauben bohren und Dübel wandbündig eindrücken.
2. Die Dunstabzugshaube einhängen und die Sicherungsschrauben fest eindrehen.
3. Die Sicherungskappen mit dem Pfeil nach offen auf die Aufhängungen drücken, bis sie hörbar einrasten ©

VERLETZUNGSGEFAHR

Überprüfen Sie unbedingt, dass alle Sicherungsschrauben und die Sicherungskappen fest montiert sind!

1. Rohrverbindung herstellen (siehe "Rohrverbindung").
2. Elektrische Verbindung herstellen (siehe "Elektrischer Anschluss")

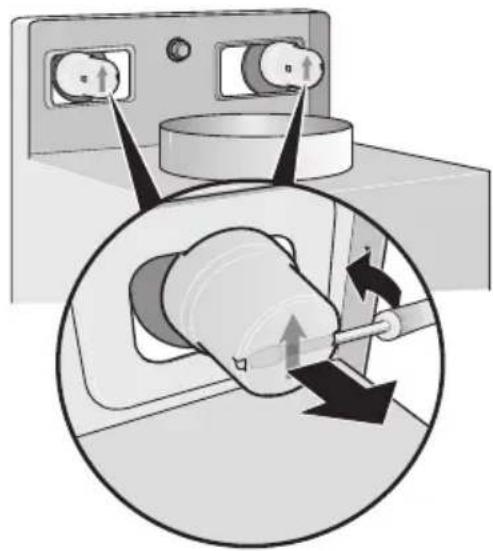

Demontage der Sicherungskappen

Zur Demontage die Sicherungskappen der Aufhängungen mit einem geeigneten Werkzeug, z. B. einem flachen Schraubendreher, entfernen.

Montage der Kaminverblendungen

VERLETZUNGSGEFAHR

Die Innenseiten der Kaminverblendungen können scharfkantig sein. Wir empfehlen, bei der Montage Schutzhandschuhe zu tragen.

1. Die Kaminverblendungen trennen. Dazu das Klebeband abziehen.
2. Die Schutzfolie an beiden Kaminverblendungen abziehen.
3. Die Kaminverblendungen ineinanderschieben.

HINWEIS: Vermeiden Sie Kratzer beim Ineinanderschieben, indem Sie z. B. die Montageschablone als Schutz über die Kante der äußeren Kaminverblendung legen!

Achten Sie auf die Position der Schlitze in der Kaminverblendung! - Abluftbetrieb: Schlitze der inneren Kaminverblendung nach unten. - Umluftbetrieb: Schlitze der inneren Kaminverblendung nach oben.

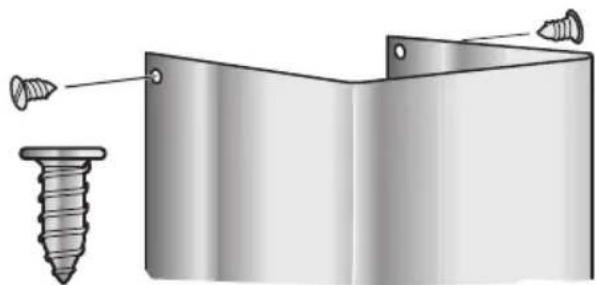

1. Kaminverblendungen auf der Dunstabzugshaube aufsetzen, die innere Kaminverblendung nach oben schieben und links und rechts am Haltewinkel einhängen.

1. Die innere Kaminverblendung mit 2 Schrauben seitlich an den Haltewinkel schrauben.

Technische Daten 50

Spezielle Hinweise zu Gaskochgeräten 51

Bestimmungsgemäßer Gebrauch 52

Fachgerechte Montage 52

Bedienung 53

VOR DER ERSTEN VERWENDUNG

Technische Daten

ELEKTRISCHER ANSCHLUSS

Elektrische Daten

NeffCOM (Mo.-Fr.: 8.00-18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

Nur für Deutschland gültig!
