ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AH198150 GAGGENAU

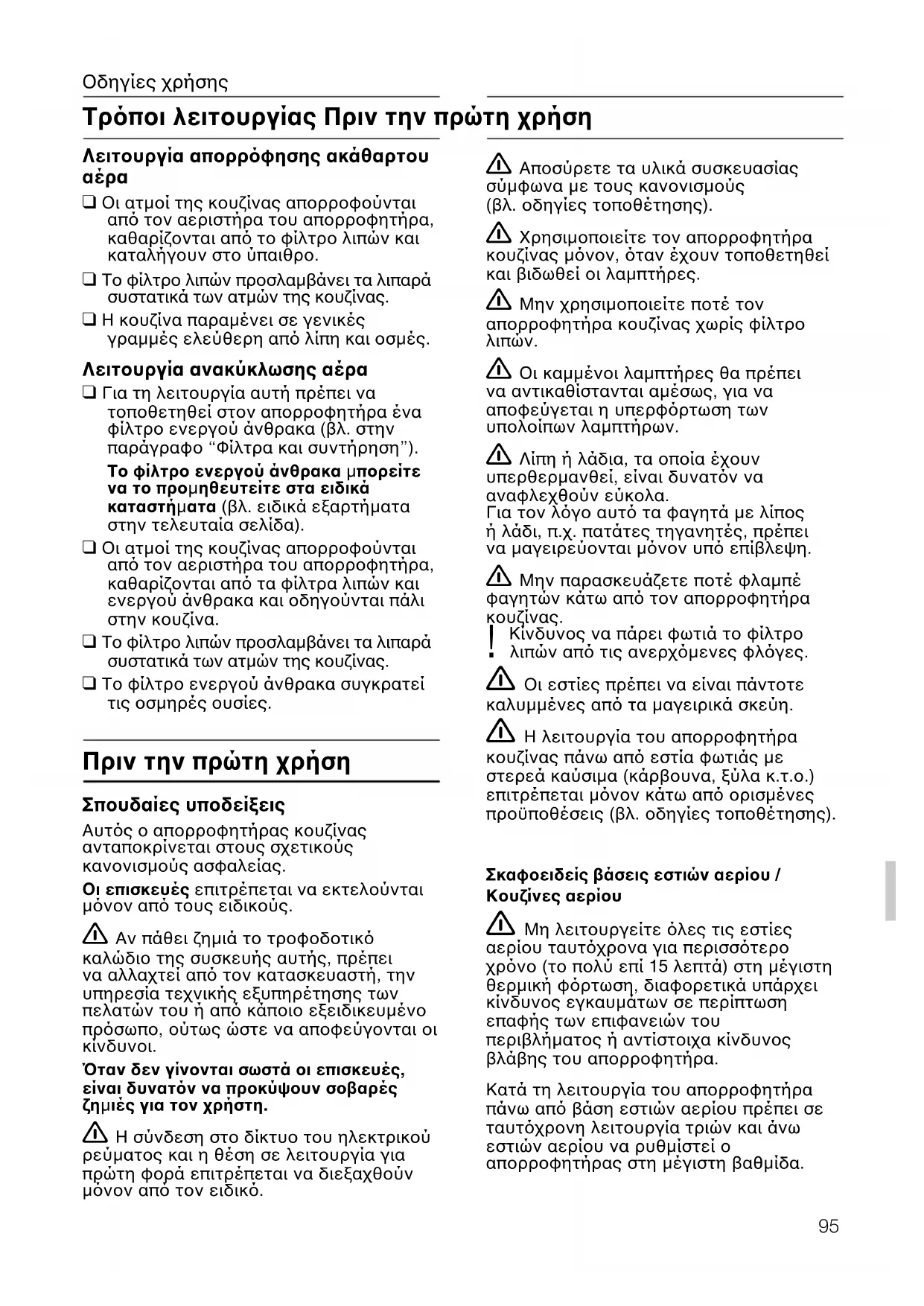

Τρόποι λειτουργίας Πριν την πρώτη χρήση

Λειτουργία απορρόφησης ακάθαρτου αέρα

Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από το φίλτρο λιπών και καταλήγουν στο ύπαιθρο.
To φίλτρο λιπών προσλαμβάνει τα λιπαρά συστατικά των ατμών της κουζίνας.
Η κουζίνα παραμένει σε γενικές γραμμές ελεύθερη από λίπη και οσμές.

Λειτουργία ανακύκλωσης αέρα

□ Για τη λειτουργία αυτή πρέπει να τοποθετηθεί στον απορροφητήρα ένα φίλτρο ενεργού άνθρακα (βλ. στην παράγραφο “Φίλτρα και συντήρηση”).
Το φίλτρο ενεργού άνθρακα μπορείτε να το προμηθευτείτε στα ειδικά καταστήματα (βλ. ειδικά εξαρτήματα στην τελευταία σελίδα).
Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από τα φίλτρα λιπών και ενεργού άνθρακα και οδηγούνται πάλι στην κουζίνα.
□ Το φίλτρο λιπών προσλαμβάνει τα λιπαρά συστατικά των ατμών της κουζίνας.
□ Το φίλτρο ενεργού άνθρακα συγκρατεί τις οσμηρές ουσίες.

Πριν την πρώτη χρήση

Σπουδαίες υποδείξεις

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στους σχετικούς κανονισμούς ασφαλείας.

Οι επισκευές επιτρέπεται να εκτελούνται μόνον από τους ειδικούς.

⚠️ Αν πάθει ζημιά το τροφοδοτικό καλώδιο της συσκευής αυτής, πρέπει να αλλαχτεί από τον κατασκευαστή, την υπηρεσία τεχνικής εξυπηρέτησης των πελατών του ή από κάποιο εξειδικευμένο πρόσωπο, ούτως ώστε να αποφεύγονται οι κίνδυνοι.

'Отан δεν γίνονται σωστά οι επισκευές, είναι δυνατόν να προκύψουν σοβαρές ζημιές για τον χρήστη.

⚠️ Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η θέση σε λειτουργία για πρώτη φορά επιτρέπεται να διεξαχθούν μόνον από τον ειδικό.

⚠️ Αποσύρετε τα υλικά συσκευασίας σύμφωνα με τους κανονισμούς (βλ. οδηγίες τοποθέτησης).
⚠️ Χρησιμοποιείτε τον απορροφητήρα κουζίνας μόνον, όταν έχουν τοποθετηθεί και βιδωθεί οι λαμπτήρες.
⚠️ Mην χρησιμοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς φίλτρο λιπών.
⚠️ Οι καμμένοι λαμπτήρες θα πρέπει να αντικαθίστανται αμέσως, για να αποφεύγεται η υπερφόρτωση των υπολοίπων λαμπτήρων.
⚠️ Λίπη ή λάδια, τα οποία έχουν υπερθερμανθεί, είναι δυνατόν να αναφλεχθούν εύκολα.

Για τον λόγο αυτό τα φαγητὰ με λίπος ή λάδι, π.χ. πατάτες τηγανητές, πρέπει να μαγειρεύονται μόνον υπό επίβλεψη.

⚠️ Μην παρασκευάζετε ποτέ φλαμπέ φαγητών κάτω από τον απορροφητήρα κουζίνας.

! Κίνδυνος να πάρει φωτιά το φίλτρο λιπών από τις ανερχόμενες φλόγες.

Οι εστίες πρέπει να είναι πάντοτε καλυμμένες από τα μαγειρικά σκεύη.

Η λειτουργία του απορροφητήρα κουζίνας πάνω από εστία φωτιάς με στερεά καύσιμα (κάρβουνα, ξύλα κ.τ.ο.) επιτρέπεται μόνον κάτω από ορισμένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Σκαφοειδείς βάσεις εστιών αερίου / Κουζίνες αερίου

⚠️ Μη λειτουργείτε όλες τις εστίες αερίου ταυτόχρονα για περισσότερο χρόνο (το πολύ επί 15 λεπτά) στη μέγιστη θερμική φόρτωση, διαφορετικά υπάρχει κίνδυνος εγκαυματων σε περίπτωση επαφής των επιφανειών του περιβλήματος ή αντίστοιχα κίνδυνος βλάβης του απορροφητήρα.

Κατά τη λειτουργία του απορροφητήρα πάνω από βάση εστιών αερίου πρέπει σε ταυτόχρονη λειτουργία τριών και άνω εστιών αερίου να ρυθμίστεί ο απορροφητήρας στη μέγιστη βαθμίδα.

Χειρισμός του απορροφητήρα κουζίνας

⚠️ Οι ατμοί κουζίνας μπορούν να απορροφηθούν με τον πλέον αποτελεσματικότερο τρόπο:

θέτοντας τον αεριστήρα σε λειτουργία κατά την έναρξη του μαγειρέματος και
□ θέτοντας τον αεριστήρα εκτός λειτουργίας αφού παρέλθουν μερικά λεπτά από τη λήξη του μεγειρέματος.

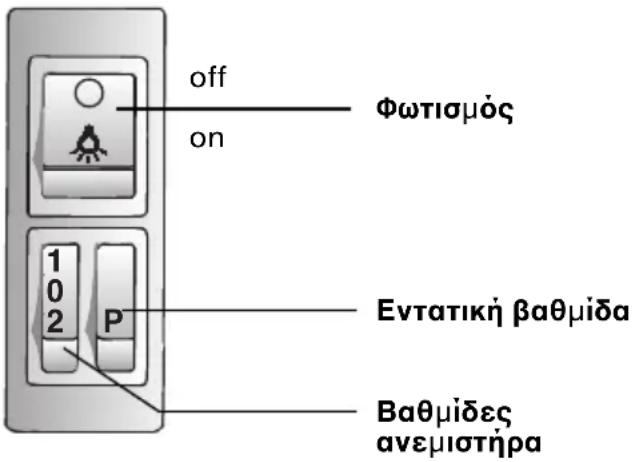

Στοιχεία χειρισμού των διαφόρων μοντέλων

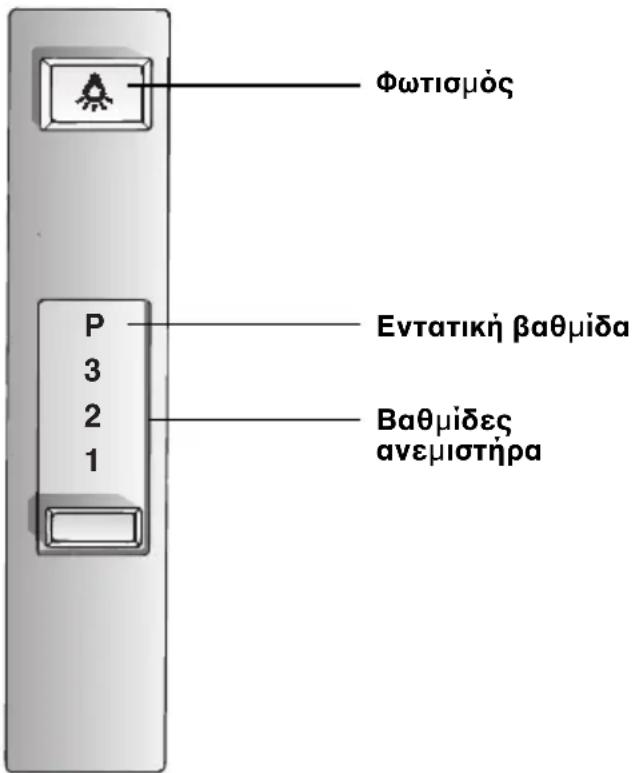

off on Φωτισμός 1 0 2 P Εντατική βαθμίδα Βαθμίδες ανεμιστήρα

Φωτισμός P 3 2 1 Εντατική βαθμίδα Βαθμίδες ανεμιστήρα

Υπόδειξη: Ο φωτισμός μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή, επίσης και όταν η συρόμενη υποδοχή ατμού δεν εχει τραβηχτεί προς τα εξω.

Φίλτρα και συντήρηση

Για τη πρόσληψη των λιπαρών συστατικών του ατμού της κουζίνας μπορούν να χρησιμοποιηθούν διάφορα φίλτρα λιπών.

Φίλτρο λιπών από υλικό βάτας

Το φύλλο του φίλτρου αποτελείται από δύσκολα αναφλέξιμο υλικό.

Προσοχή:

Με την αύξηση του κορεσμού του φίλτρου με κατάλοιπα που περιέχουν λίπος αυξάνεται η δυνατότητα ανάφλεξης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Η έγκαιρη αλλαγή του φίλτρου λιπών από υλικό βάτας προλαμβάνει τον κίνδυνο πυρκαϊάς, ο οποίος μπορεί να προκύψει λόγω της συμφόρησης της θερμότητας κατά το μαγείρεμα σε φριτέζα ή τηγάνι.

Αλλαγή του φίλτρου λιπών από υλικό βάτας:

□ Κατά την κανονική λειτουργία (1 έως 2 ώρες ημερησίως) πρέπει μετά από 8 έως 10 εβδομάδες να αλλαχτεί το φίλτρο λιπών από υλικό βάτας. Στην περίπτωση φίλτρου με σταμπαρισμένη επιγραφή η αλλαγή πρέπει να γίνει το αργότερο όταν η έγχρωμη επιγραφή φθείρεται.

Χρησιμοποιείτε μόνον αυθεντικά φίλτρα.

'Ετσι τηρούνται οι προδιαγραφές ασφαλείας και εξασφαλίζεται η σωστή λειτουργία της συσκευής.

Απόσυρση του παλιού φίλτρου λιπών από υλικό βάτας:

⚠️ Τα φίλτρα λιπών από υλικό βάτας δεν περιέχουν επιβλαβείς ύλες. Αυτά μπορούν να διοχετευτούν για την κατασκευή κοπροχώματος και μπορούν να αποσυρθούν ως βιολογικά απορρίμματα.

Φίλτρα και συντήρηση

Μεταλλικό φίλτρο λιπών

Το φύλλο του φίλτρου αποτελείται από μέταλλο που δεν καίγεται.

Προσοχή:

Με την αὐξηση του κορεσμού του φίλτρου με κατάλοιπα που περιέχουν λίπος αυξάνεται η δυνατότητα ανάφλεξης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Καθαρίζετε έγκαιρα το μεταλλικό φίλτρο λιπών.

Καθαρισμός του μεταλλικού φίλτρου λιπών:

Κατά την κανονική λειτουργία (1 έως 2 ώρες ημερησίως) πρέπει μετά από 8 έως 10 εβδομαδες να καθαριστεί το μεταλλικό φίλτρο λιπών.

□ Μπορείτε να καθαρίσετε το φίλτρο πλένοντάς το στο πλυντήριο πιάτων, πράγμα το οποίο όμως είναι δυνατό να προκαλέσει ελαφρό ξεθώριασμα του φίλτρου.

Σημαντικό:

Μεταλλικά φίλτρα λιπών, τα οποία έχουν κορεσθεί ισχυρά, δεν πρέπει να πλένονται στο πλυντήριο πιάτων μαζί με σκεύη.

□ Σε περίπτωση καθαρισμού του φίλτρου στο χέρι, τοποθετείτε το φύλλο του φίλτρου για περισσότερες ώρες μέσα σε ζεστό διάλυμα απορρυπαντικού, οὐτως ώστε να μαλακώσουν οι ρύποι. Κατόπιν βουρτσίζετε το φίλτρο, το ξεπλένετε καλά και το αφήνετε να στραγγίσει.

□ Χρησιμοποιείτε μόνον αυθεντικά φίλτρα.

'Ετσι εξασφαλίζεται η σωστή λειτουργία της συσκευής.

Αφαίρεση και τοποθέτηση του φίλτρου λιπών από υλικό βάτας

Σε απορροφητήρες με ένα φίλτρο από υλικό βάτας:

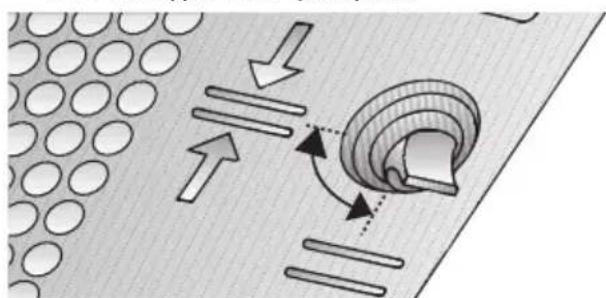

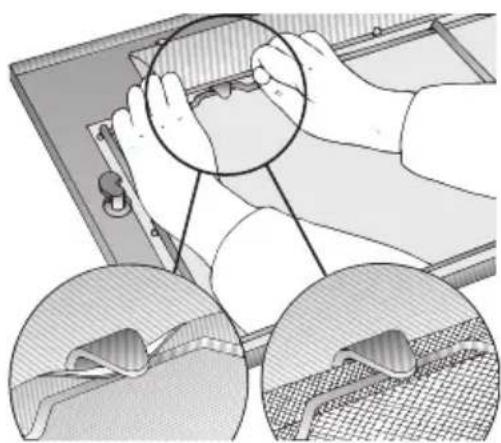

1. Στρέφετε τις λαβές αριστερά και δεξιά στο πλέγμα του φίλτρου.

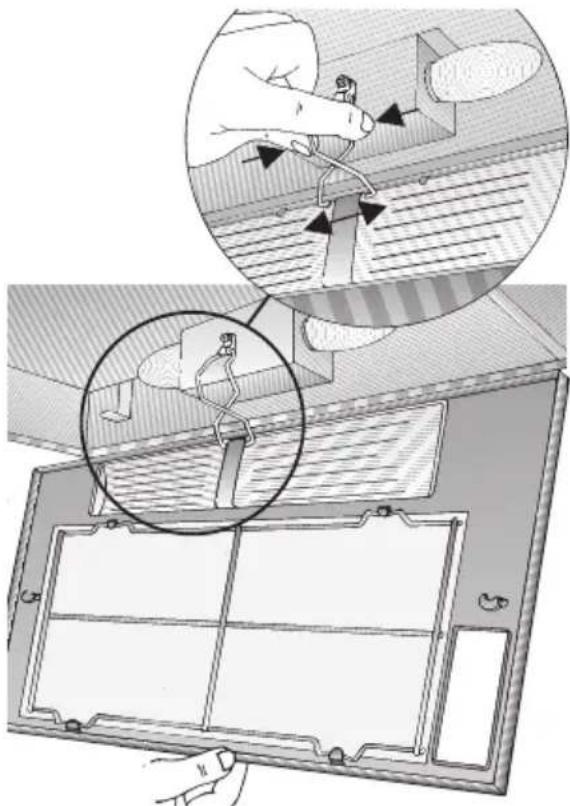

1. Πιέζετε το ελατήριο ασφάλισης και αφαιρείτε το πλαίσιο του φίλτρου.

1. Βγάζετε το συρμάτινο πλέγμα και αλλάζετε το φίλτρο.

1. Συναρμολογείτε το πλαίσιο του φίλτρου με την αντίστροφη σειρά.

⚠️ Ξανακρεμάτε το ελατήριο ασφάλισης.

⚠️ Η ασφάλιση του πλαισίου του φίλτρου πρέπει να κουμπώσει αριστερά και δεξιά!

Φίλτρα και συντήρηση Φίλτρο ενεργού άνθρακα

Σε απορροφητήρες με δύο κασέτες φίλτρων:

Προσοχή: Οι λαμπτήρες αλογόνου πρέπει να είναι σβηστοί και να έχουν κρυώσει.

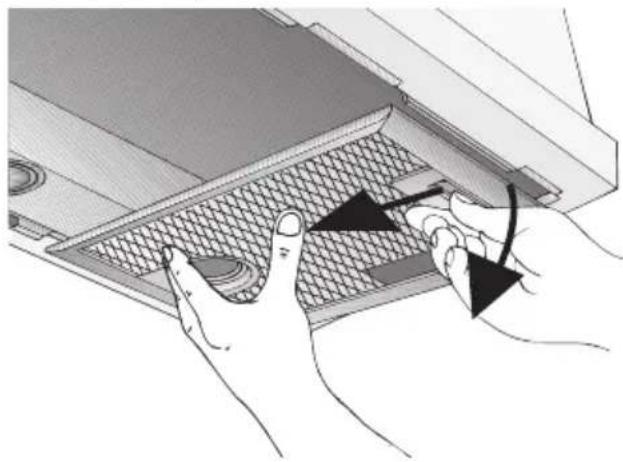

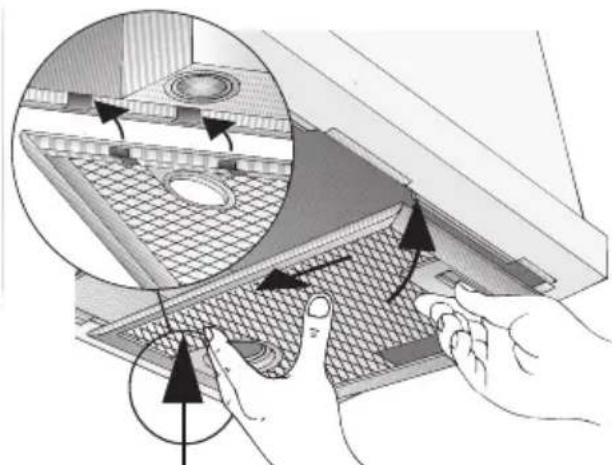

1. Πιέζετε το κούμπωμα στα φίλτρα λιπών στην κατεύθυνση του βέλους προς τα μέσα και κατεβάζετε το φίλτρο λιπών πρώτα μόνον λίγο προς τα κάτω. Αφαιρέστε το τραβώντας το προς το μέρος σας.

1. Καθαρίζετε τα φίλτρα λιπών.
2. Επανατοποθετείτε τα καθαρισμένα φίλτρα λιπών.

Αφαίρεση και τοποθέτηση του φίλτρου ενεργού άνθρακα

Σε απορροφητήρες με ένα φίλτρο από υλικό βάτας:

1. Αφαίρεση του φίλτρου, βλ. φίλτρο λιπών από υλικό βάτας.

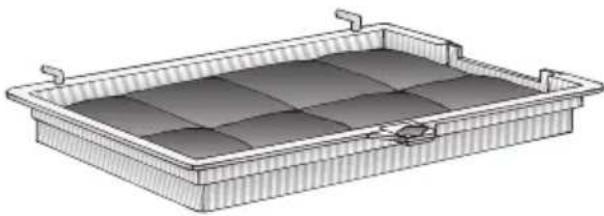

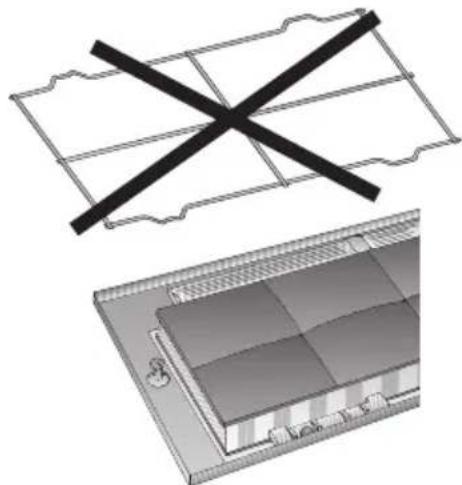

□ Το συρμάτινο πλέγμα δεν χρειάζεται πλέον κατά την τοποθέτηση του φίλτρου ενεργού άνθρακα.

1. Τοποθετείτε το φίλτρο ενεργού άνθρακα επάνω στο φίλτρο από υλικό βάτας και το στερεώνετε.

1. Συναρμολόγηση του πλαισίου του φίλτρου:

□ Βλ. φίλτρο λιπών από υλικό βάτας.

Φίλτρο ενεργού άνθρακα

Σε απορροφητήρες με δύο κασέτες φίλτρων:

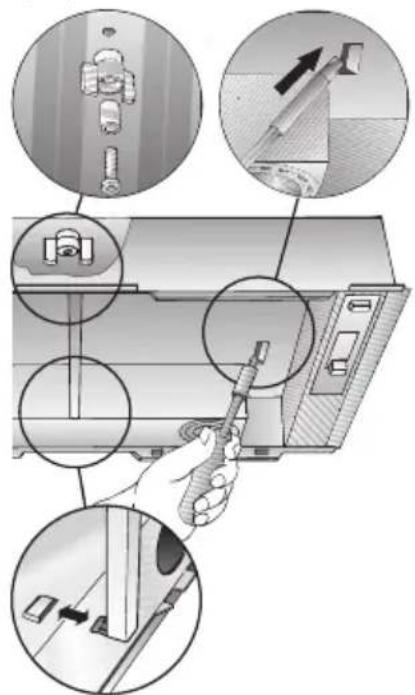

1. Αφαιρείτε την κασέτα του φίλτρου: □ Βλ. μεταλλικό φίλτρο λιπών.

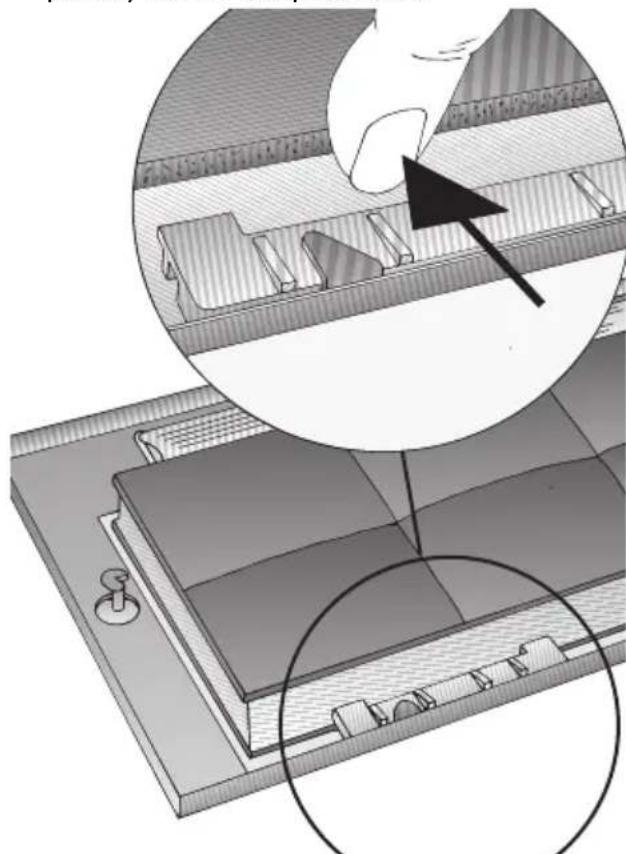

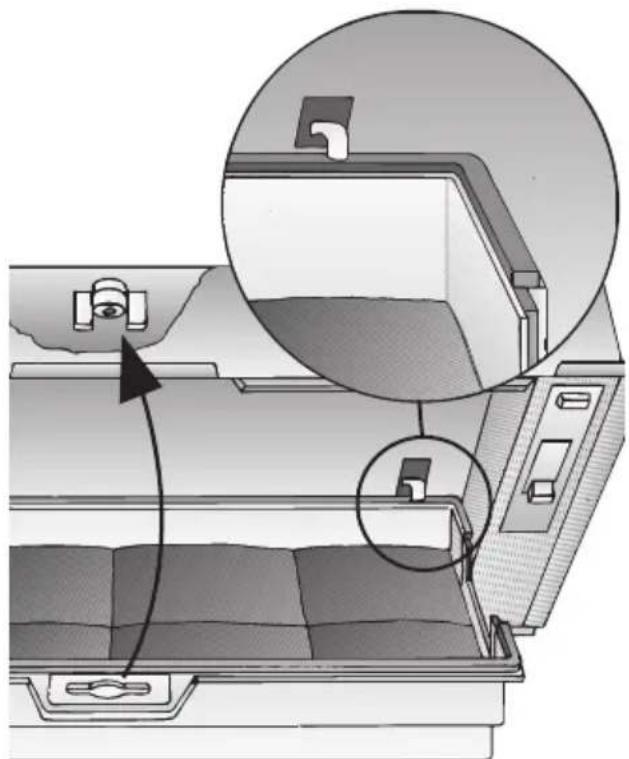

2. Περνάτε τη βίδα στην πεταλούδα και το χιτώνιο και στρέφετε τη βίδα στο κέντρο στον ενδιάμεσο πάτο (απαραίτητο μόνο κατά την πρώτη τοποθέτηση). Η βίδα, το χιτώνιο και η πεταλούδα συνοδεύουν το φίλτρο ενεργού άνθρακος.

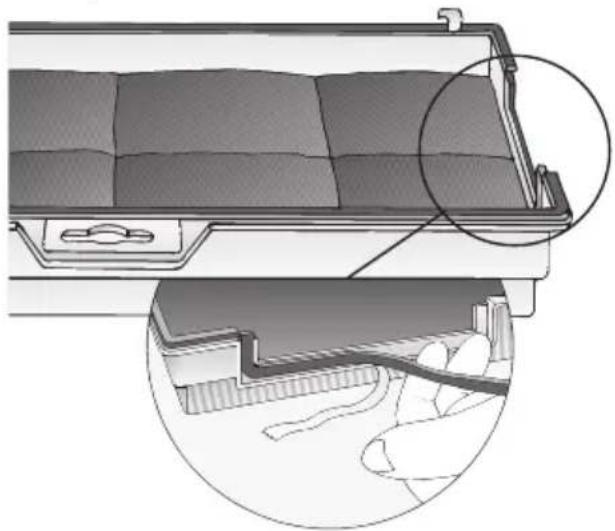

3. Πιέζετε με ένα κατσαβίδι τα δύο αφτιά στον ενδιάμεσο πάτο προς τα μέσα. Αν υπάρχει διαχωριστική ράγα, πρέπει να την αφαιρέσετε.

1. Κολλάτε το φίλτρο ενεργού άνθρακα με την επισυναπτόμενη στεγανοποιητική λωρίδα.

1. Τοποθετείτε πίσω το φίλτρο ενεργού άνθρακα, το σηκώνετε προς τα πάνω και το ασφαλίζετε με την πεταλούδα. Σε περίπτωση που έχετε αφαιρέσει τη διαχωριστική ράγα, πρέπει να την επανατοποθετήσετε.

1. Επανατοποθετείτε τις δύο κασέτες φίλτρων.

Αφαίρεση:

□ Η αφαίρεση γίνεται με την αντίστροφη σειρά.

Αλλαγή του φίλτρου ενεργού άνθρακα:

Στην κανονική λειτουργία (1 έως 2 ώρες ημερησίως) πρέπει να αλλάζετε το φίλτρο ενεργού άνθρακα περίπου 1 φορά το χρόνο.

Το φίλτρο ενεργού άνθρακα διατίθεται στα ΕΙΔΙΚΑ ΚΑΤΑΣΤΗΜΑΤΑ (βλ. ειδικά εξαρτήματα στην τελευταία σελίδα).

Χρησιμοποιείτε μόνον γνήσια φίλτρα. Έτοι διασφαλίζεται η απρόσκοπτη λειτουργία.

Απόσυρση του παλιού φίλτρου ενεργού άνθρακα:

Τα φίλτρα ενεργού άνθρακα δεν περιέχουν επιβλαβείς ουσίες. Αυτά μπορούν να αποσύρονται π.χ. ως λοιπά απορρίμματα.

Καθαρισμός και περιποίηση

Να τεθεί ο απορροφητήρας εκτός λειτουργίας και φροντίστε να μην επικρατεί σ' αυτόν ηλεκτρική τάση τραβώντας το φις από την πρίζα του δικτύου ή θέτοντας εκτός λειτουργίας τη διαχωριστική διάταξη που τοποθετήθηκε κατά την εγκατάσταση.

□ Κατά την αλλαγή του φίλτρου λιπών (βλ. στην παράγραφο “Φίλτρα και συντήρηση”) καθαρίζετε το λίπος που έχει επικαθίσει στα προσιτά για σας τμήματα του περιβλήματος της συσκευής.
'Ετσι αντιμετωπίζεται ο κίνδυνος πυρκαϊάς και διατηρείται η ομαλή λειτουργία της συσκευής.
□ Για τον καθαρισμό του απορροφητήρα χρησιμοποιείτε καυτό διάλυμα απορρυπαντικού πιάτων ή ήπιο απορρυπαντικό τζαμιών.
□ Στην περίπτωση ισχυροτέρων (παλαιοτέρων) ρύπων χρησιμοποιείτε μέσα καθαρισμού παραθύρων.
□ Μην ξύνετε τους ξεραμένους ρύπους, αλλά τους μαλακώνετε με βρεγμένο πανί.
□ Μη χρησιμοποιήσετε διαβρωτικά μέσα καθαρισμού.

Προσοχή: Καθαρίζετε τα πλήκτρα χειρισμού μόνο με διάλυμα ήπιου απορρυπαντικού πιάτων και με μαλακό, βρεγμένο πανί.

Βερνικωμένες, αλουμινένιες και πλαστικές επιφάνειες:

□ Μη χρησιμοποιήσετε διαβρωτικά μέσα ή σφουγγάρια που χαράζουν.
□ Μη χρησιμοποιήσετε στεγνά πανιά.
□ Μη χρησιμοποιήσετε δραστικά απορρυπαντικά που περιέχουν οξέα ή βάσεις.
Υπόδειξη: Σε πλαστικές επιφάνειες μην χρησιμοποιείτε αλκούλη (οινόπνευμα), διότι θα μπορούσαν να σχηματισθούν θαμπά σημεία.
□ Προσοχή! Αερίζετε επαρκώς την κουζίνα και απομακρύνετε κάθε ανοιχτή φλόγα.

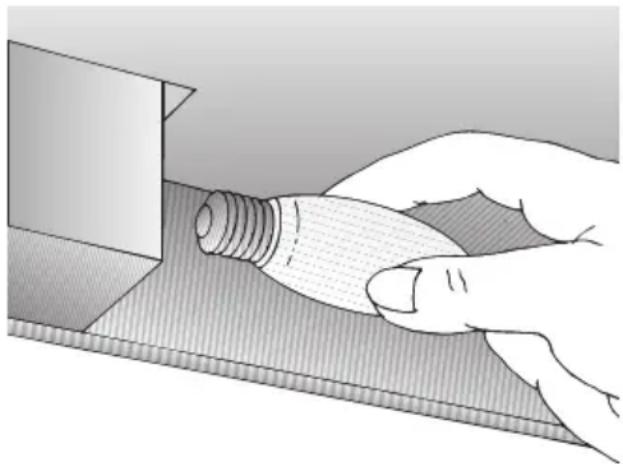

Αλλαγή των λαμπτήρων Κοινοί λαμπτήρες:

1. Θέτετε τον απορροφητήρα εκτός λειτουργίας και τον απομονώνετε από το δίκτυο του ρεύματος τραβώντας το φις από την πρίζα ή απενεργοποιώντας τη διάταξη απομόνωσης του απορροφητήρα που έχει προβλεφθεί από πλευράς εγκατάστασης.
2. Αφαιρείτε το πλαίσιο του φίλτρου:

□ Βλ. φίλτρο λιπών από υλικό βάτας.

1. Αλλάζετε τον λαμπτήρα (κοινός λαμπτήρας πυρακτώσεως του εμπορίου, το πολύ 40 Watt, ντουί Ε 14).

1. Συναρμολόγηση του πλαισίου του φίλτρου:

□ Βλ. φίλτρο λιπών από υλικό βάτας.

Καθαρισμός και περιποίηση Βλάβες

Λαμπτήρες αλογόνου:

1. Θέτετε τον απορροφητήρα εκτός λειτουργίας και τον απομονώνετε από το δίκτυο του ρεύματος τραβώντας το φις από την πρίζα ή απενεργοποιώντας τη διάταξη απομόνωσης του απορροφητήρα που έχει προβλεφθεί από πλευράς εγκατάστασης.

Οι λαμπτήρες αλογόνου θερμαίνονται πολύ κατά λειτουργία. Κίνδυνος εγκαυμάτων υφίσταται επίσης και μετά την πάροδο κάμποσου χρόνου από τη θέση της συσκευής εκτός λειτουργίας.

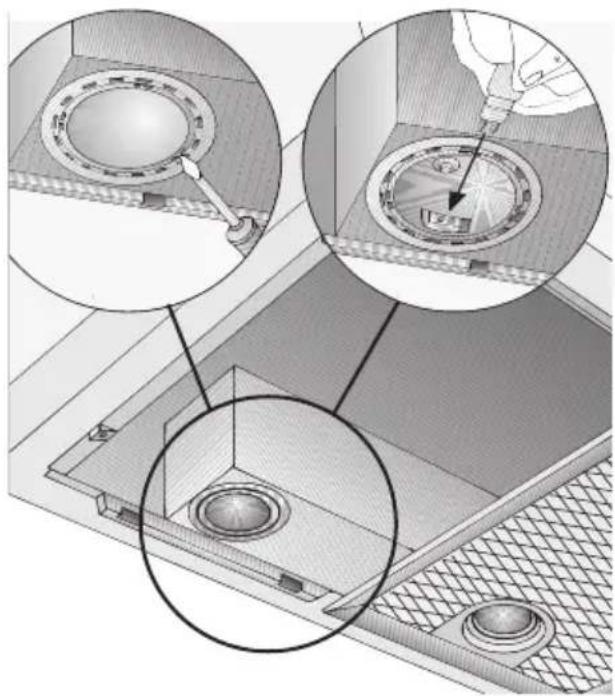

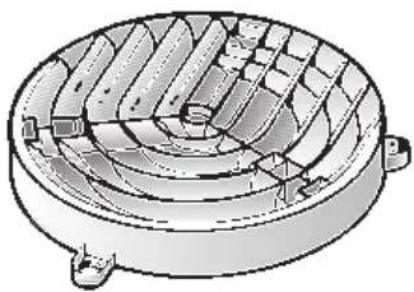

1. Αφαιρείτε τον δακτύλιο του λαμπτήρα με κατσαβίδι ή παρόμοιο αντικείμενο.
2. Αλλάζετε τον λαμπτήρα αλογόνου (κοινός λαμπτήρας αλογόνου του εμπορίου, 12 Volt, το πολύ 40 Watt, ντουί G4).

Προσοχή: Ντουί με φις Για να πιάσετε τον λαμπτήρα, χρησιμοποιείτε ένα καθαρό πανί.

1. Ξανακουμπώνετε τον δακτύλιο του λαμπτήρα.
2. Αποκαταστήστε την τροφοδοσία του ρεύματος, βάζοντας το φις στην πρίζα ή ανεβάζοντας την ασφάλεια.

Υπόδειξη: Αν ο φωτισμός δεν λειτουργεί, ελέγξτε, μήπως δεν έχουν τοποθετηθεί σωστά οι λαμπτήρες.

Σε περίπτωση που έχετε τυχόν απορίες ή όταν παρουσιαστούν βλάβες, πρέπει να καλέσετε την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την κλήση παρακαλείσθε να δώσετε τους εξής αριθμούς:

Αριθμός Ε FD

Αναγράψτε τους αριθμούς στα παραπάνω σημεία. Οι αριθμοί βρίσκονται στην πινακίδα τύπου στον εσωτερικό χώρο του απορροφητήρα και μπορείτε να τους δείτε, αφού αφαιρέσετε το πλέγμα του φίλτρου.

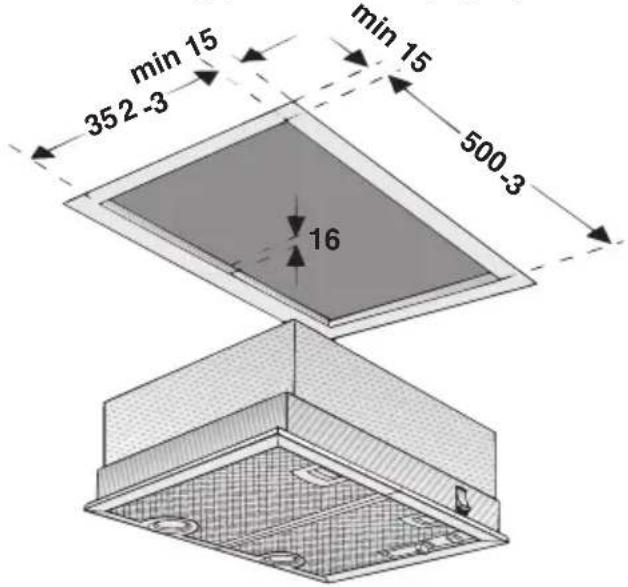

Οδηγίες τοποθέτησης: Σημαντικές υποδείξεις

ΔΟι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυροή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναποκτηθούν πολύτιμες πρώτες ύλες.

Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.

ΔΗ συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να ξαναχρησιμοποιηθούν. Παρακαλούμε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος κα ν' αποσύρετε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.

Για τους επίκαιρους τρόπους απόσυρσης παρακαλείσθε να ζητήσετε πληροφορίες από το ειδικό κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από τη Δημοτική ή Κοινοτική Αρχή της περιοχής σας.

Οδηγίες τοποθέτησης: Σημαντικές υποδείξεις

ΔΟι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυρσή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναποκτηθούν πολύτιμες πρώτες ύλες.

Протоў апо Osloρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.

ΔΗ συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιουμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να ξαναχρησιμοποιηθούν. Παρακαλούμε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.

Για τους επίκαιρους τρόπους απόσυρσης παρακαλείσθε να ζητήσετε πληροφορίες από το ειδικό κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από τη Δημοτική ή Κοινοτική Αρχή της περιοχής σας.

ΔΟ απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί στη λειτουργία απορρόφησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα.

ΔΟ απορροφητήρας κουζίνας πρέπει να τοποθετείται πάντοτε πάνω από το κέντρο της εστίας.

ΔΕλάχιστη απόσταση μεταξύ των εστιών ηλεκτρικής κουζίνας και της κάτω άκρης του απορροφητήρα: 650 mm.

ΔΠάνω από εστίες φωτιάς για στερεά καύσιμα, από τις οποίες μπορεί να προκύψει κίνδυνος πυρκαϊάς (π.χ. από σπινθήρες) η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται μόνον, όταν η εστία φωτιάς καλύπτεται με κλειστό κάλυμμα που δεν μπορεί να αφαιρεθεί και τηρούνται οι ειδικές για την εκάστοτε χώρα προδιαγραφές. Αυτός ο περιορισμός δεν ισχύει για κουζίνες αερίου και σκαφοειδείς εστίες μαγειρέματος με αέριο.

⚠️ Όσο μικρότερη είναι η απόσταση ανάμεσα στον απορροφητήρα και τις εστίες τόσο μεγαλύτερη είναι η πιθανότητα να σχηματισθούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγόνες νερού από τον ανερχόμενο υδρατμό.

Επιπλέον υποδείξεις για συσκευές μαγειρέματος με αέριο:

ΔΚατά την τοποθέτηση των εστιών αερίου πρέπει να τηρούνται οι σχετικές εθνικές νομικές διατάξεις (π.χ. στη Γερμανία: Τεχνικοί Κανονισμοί Εγκατάστασης Αερίου TRGI).

⚠️Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου.

⚠️Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετηθεί μόνον στη μία πλευρά του δίπλα σε υψηλό ερμάριο ή σε υψηλό τοίχο. Η απόσταση πρέπει να είναι τουλάχιστον 50 mm.

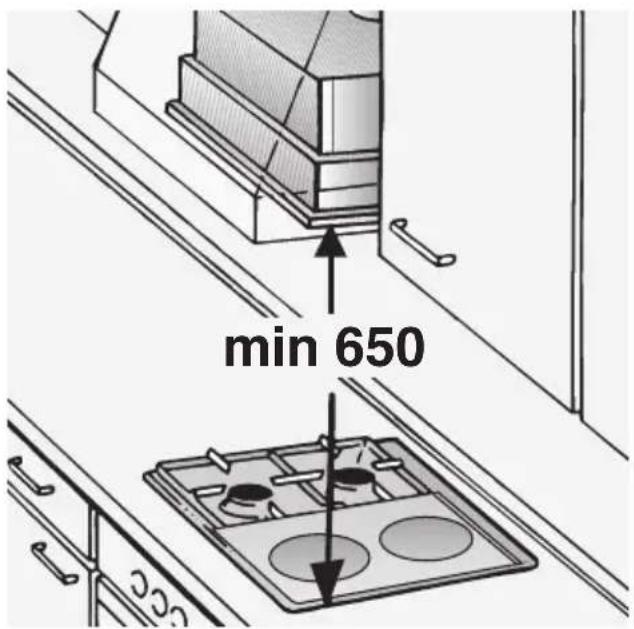

⚠️Ελάχιστη απόσταση σε εστίες αερίου μεταξύ της πάνω άκρης του φορέα σκευών και της κάτω άκρης του απορροφητήρα: 650 mm.

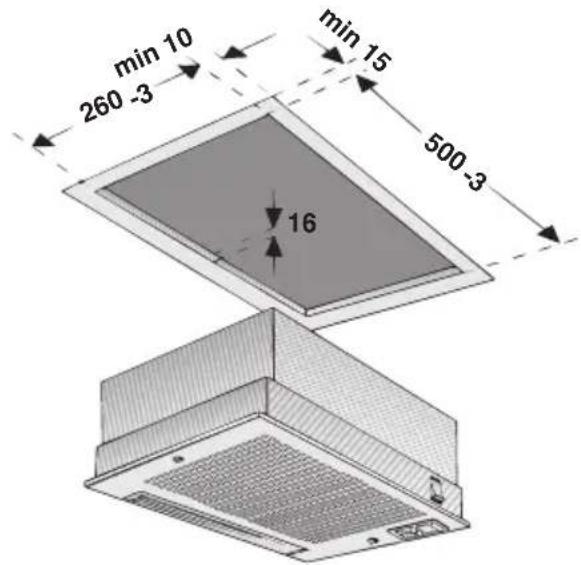

min 650

Πριν την τοποθέτηση

Λειτουργία απορρόφησης ακάθαρτου αέρα

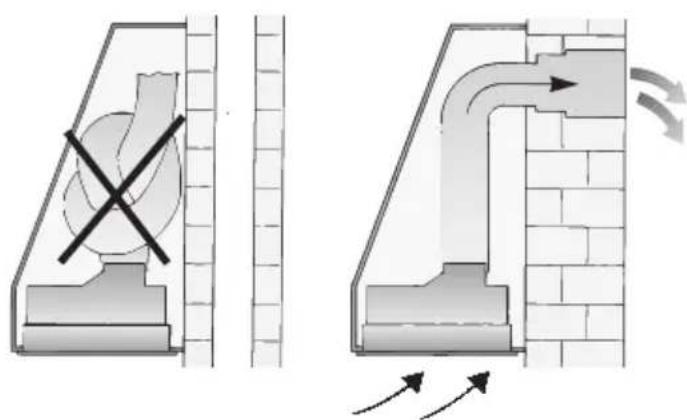

Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας καταπακτής προς τα πάνω ἡ καταλήγει απευθείας στο ύπαιθρο διαμέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδόχο βρισκομενη σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέρια ούτε σε αγωγό, ο οποίος χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς.

Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδόχους για την έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου εργοδηγού καπνοδοχοκαθαριστών.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μεσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (οπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνα, συσκευές θέρμανσης νερού) πρεπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καυση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιας δεν υπερβεί τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν με ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα, πλαίσια εντοιχισμού εισόδου και εξόδου αέρα ή άλλων τεχνικών μέτρων, όπως αμοιβαία μανδάλωση κ. τ. ο., είναι δυνατή η κατόπιν εισροή του αέρα καύσης. Μόνο με πλαίσιο εντοιχισμού εισόδου/ εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Για την απομάκρυνση του ακάθαρτου αέρα πρέπει να τηρουνται οι υπηρεσιακοί κανονισμοί.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα – με φίλτρο ενεργού άνθρακα –, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμου τηλεσκοπικού τύπου.

Σύνδεση μεταξύ του απορροφητήρα κουζίνας και του πλαισίου εντοιχισμού τηλεσκοπικού τύπου:

Με εὐκαμπτο σωλήνα ή ἀλλον σωλήνα, κατάλληλον για την απορρόφηση ακάθαρτου αέρα.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα θα πρέπει να τοποθετηθεί στον απορροφητήρα κουζίνας καπελάκι συσσώρευσης αέρα, αν αυτό δεν υπάρχει στον σωλήνα ή στο πλαίσιο εντοιχισμού. Σε περίπτωση που το καπελάκι συσσώρευσης αέρα δεν εσωκλείεται στη συσκευασία της συσκευής, μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα (βλ. ειδικά εξαρτήματα στην τελευταία σελίδα).

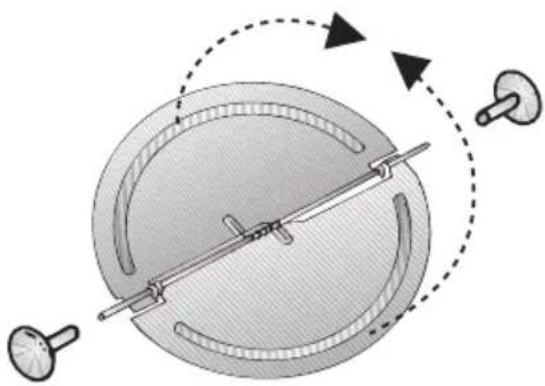

Τοποθετήστε το καπελάκι συσσώρευσης αέρα

Οι δύο πείροι στο καπελάκι συσσώρευσης αέρα πρέπει να κουμπώσουν στις οπές της σύνδεσης του σωλήνα για την απομάκρυνση του ακάθαρτου αέρα ή αντίστοιχα στην έξοδο αέρα.

ΔΠριν την τοποθέτηση προσέξτε να βρίσκονται οι επιγραφές ή τα χαραγμένα στοιχεία στην εξωτερική μεριά.

Πριν την τοποθέτηση

Ιδανική απόδοση του απορροφητήρα κουζίνας:

□ Κοντός λείος σωλήνας απορρόφησης ακάθαρτου αέρα.
□ Κατά το δυνατόν λιγότερες γωνιακές συνδέσεις.
□ Κατά το δυνατόν σωλήνας μεγάλης διαμέτρου (σας συνιστούμε διάμετρο 150 mm) και μεγάλες γωνιακές συνδέσεις των σωλήνων.

□ Κυλινδρικοί σωλήνες:

Συνιστούμε: Παραλλαγή με έναν κινητήρα: εσωτερική διάμετρος τουλάχιστον 120 mm. Παραλλαγή με δύο κινητήρες: εσωτερική διάμετρος τουλάχιστον 150 mm.

Οι επίπεδες δίοδοι πρέπει να έχουν εσωτερική διατομή ισότιμη με αυτή κυλινδρικών σωλήνων εσωτερικής διαμέτρου 120/150 mm. Διάμετρος 120 mm περ. 113 cm² Διάμετρος 150 mm περ. 177 cm²

□ Σε περίπτωση απόκλισης της διαμέτρου των σωλήνων: Τοποθετείτε στεγανοποιητικές λωρίδες.

□ Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα φροντίζετε για την επαρκή εισροή αέρα.

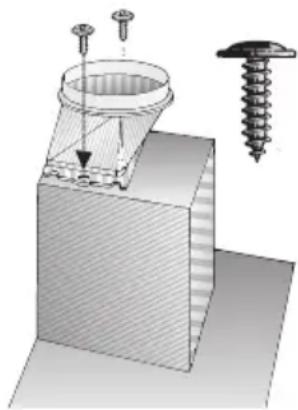

Σύνδεση σωλήνα

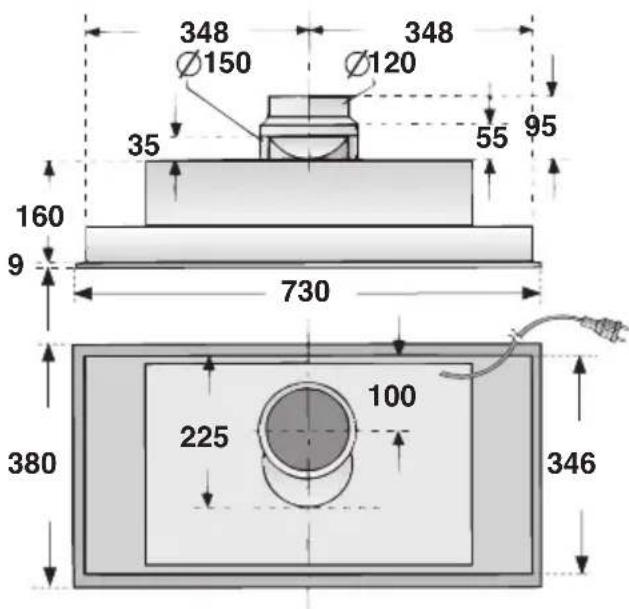

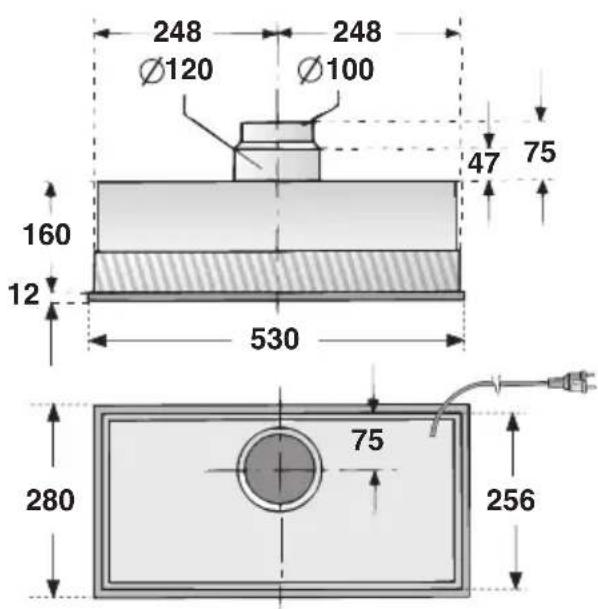

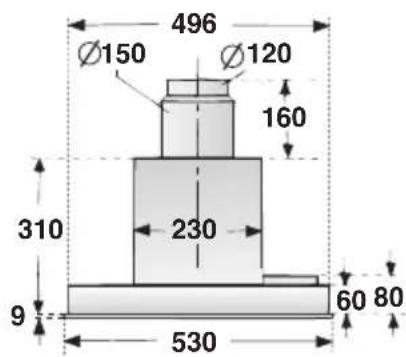

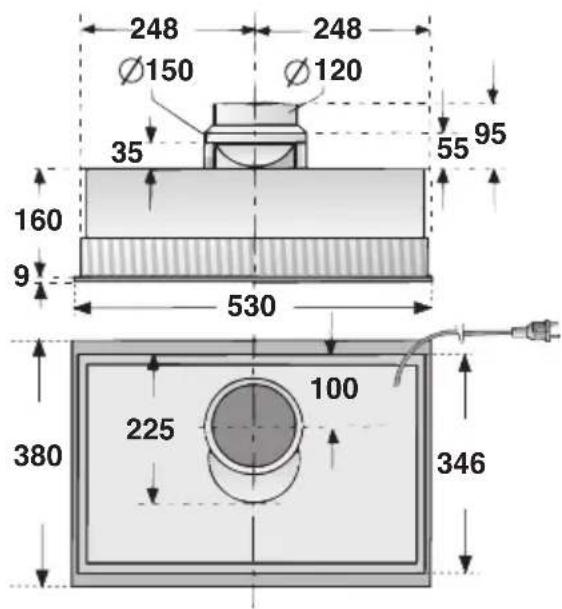

Απορροφητήρες με έξοδο ακάθαρτου αέρα ∅ 120 mm:

Διάμετρος σωλήνα απαγωγής: 100 mm.

□ Βιδώστε το τεμάχιο αναγωγής (βλ. ειδικά εξαρτήματα στην τελευταία σελίδα) στη σύνδεση του σωλήνα απορρόφησης ακάθαρτου αέρα και στερεώστε σ' αυτό τον σωλήνα απορρόφησης ακάθαρτου αέρα.

Διάμετρος σωλήνα απαγωγής: 120 mm.

□ Βιδώστε τον σωλήνα απορρόφησης ακάθαρτου αέρα απευθείας στη σύνδεση του σωλήνα απορρόφησης ακάθαρτου αέρα.

Απορροφητήρες με έξοδο ακάθαρτου αέρα ∅ 150 mm:

Διάμετρος σωλήνα απαγωγής: 120 mm.

□ Βιδώστε το τεμάχιο αναγωγής (βλ. ειδικά εξαρτήματα στην τελευταία σελίδα) στην έξοδο ακάθαρτου αέρα.
□ Στερεώστε τον σωλήνα απαγωγής στο τεμάχιο αναγωγής.

Διάμετρος σωλήνα απαγωγής: 150 mm.

□ Βιδώστε τον σωλήνα απορρόφησης ακάθαρτου αέρα απευθείας στη σύνδεση του σωλήνα απορρόφησης ακάθαρτου αέρα.

⚠️ Αν έχει τοποθετηθεί καπελάκι συσώρευσης αέρα, ελέγξτε τη λειτουργία του.

Απορροφητήρες με ορθογώνια έξοδο αέρα:

□ Βιδώστε την επισυναπτόμενη σύνδεση του σωλήνα απορρόφησης ακάθαρτου αέρα πάνω από την έξοδο αέρα.

Λειτουργία ανακύκλωσης αέρα

Ο αέρας, ο οποίος καθαρίζεται από ένα επιπλέον φίλτρο ενεργού άνθρακα, οδηγείται πάλι στο δωμάτιο.
□ Στη λειτουργία ανακύκλωσης αέρα πρέπει να ασφαλιστεί το άνοιγμα εκφύσησης αέρα με προστατευτικό πλέγμα (βλ. ειδικά εξαρτήματα στην τελευταία σελίδα), για να αποφεύγονται ενδεχόμενοι μηχανικοί ή ηλεκτρικοί κίνδυνοι.

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον μέσω πρίζας σούκο, εγκατεστημένης σύμφωνα με τις ισχύουσες προδιαγραφές.

Η πρίζα σούκο πρέπει να εγκατασταθεί σε προσιτή θέση πολύ κοντά στον απορροφητήρα. Αν μετά την τοποθέτηση του απορροφητήρα η πρίζα σούκο δεν είναι πλέον προσιτή, πρέπει να προβλεφθεί από την πλευρά της εγκατάστασης μία διάταξη απομόνωσης. Ως διατάξεις απομόνωσης ισχύουν διακόπτες με διάκενο επαφής άνω των 3 mm και διακοπή σε όλους τους πόλους. Σ' αυτές ανήκουν οι διακόπτες LS και οι προστατευτικές διατάξεις.

Σε περίπτωση επισκευών πρέπει γενικά να απομονώνεται η συσκευή από το ρεύμα.

Οι επισκευές επιτρέπεται να γίνονται μόνο από εξειδικευμένο προσωπικό.

ΔΣε περίπτωση που οτο τροφοδοτικό καλώδιο της συσκευής αυτής υποστεί ζημιές, αυτός πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών ή κάποιο εξουσιοδοτημένο πρόσωπο, για να αποφεύγονται οι κίνδυνοι.

Από μη σωστές επισκευές μπορούν να προκύψουν σοβαροί κίνδυνοι για τον χρήστη.

Μήκος του τροφοδοτικού καλωδίου: 1,20 m.

Ηλεκτρολογικά χαρακτηριστικά:

Αυτά βρίσκονται στην πινακίδα τύπου, η οποία φαίνεται μετά την αφαίρεση του πλαισίου του φίλτρου, στον εσωτερικό χώρο της συσκευής.

ΔΜη βάζετε τα χέρια σας στην έξοδο ακάθαρτου αέρα.

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών συστημάτων.

Τοποθέτηση

Ο απορροφητήρας είναι ιδιαίτερα κατάλληλος για την τοποθέτηση σε καμινάδες και τζάκια.

Για την ιδανική απόδοση απορρόφησης (ιδιαίτερα σημαντικό σε περίπτωση τοποθέτησης της ηλεκτρικής κουζίνας στο κέντρο του δωματίου):

Ο απορροφητήρας πρέπει να τοποθετηθεί όσο το δυνατόν πιο ψηλά εντός των περιβαλλόντων ερμαρίων.
□ Τα περιβάλλοντα ερμάρια πρέπει να καλύπτουν ολόκληρη την επιφάνεια της βάσης εστιών.

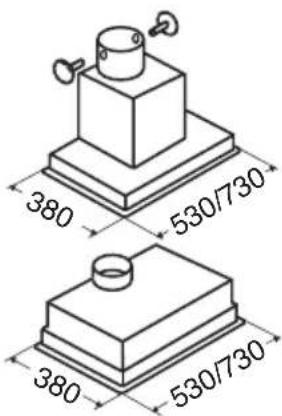

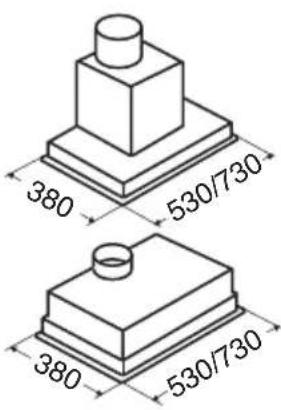

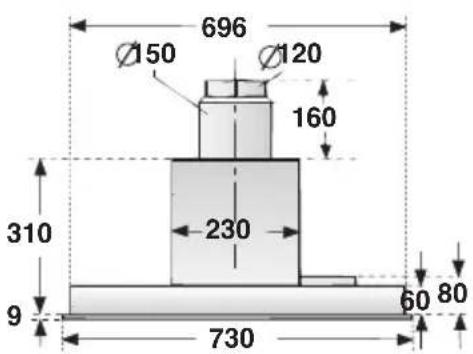

Για την τοποθέτηση πρέπει ανάλογα με την παραλλαγή να υπάρχουν τα ακόλουθα ανοίγματα:

Απορροφητήρας με πληκτροδιακόπτη, 53 cm πλάτος, με 1 κινητήρα:

min 10 260 -3 min 15 500 -3 16

248 Ø120 248 Ø100 47 75 160 12 530 280 75 256

Τοποθέτηση

Απορροφητήρας με συρταρωτό διακόπτη, 53 cm πλάτος, με 1 και 2 κινητήρες:

min 15 352 -3 min 15 500 -3 16

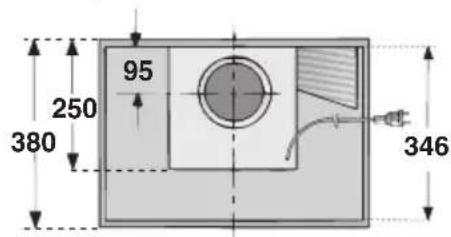

248 248 Ø150 Ø120 35 55 95 160 9 530 100 225 380 346

496 Ø150 Ø120 160 310 230 9 60 80 530

95 250 380 346

Απορροφητήρας με συρταρωτό διακόπτη, 73 cm πλάτος, με 1 και 2 κινητήρες:

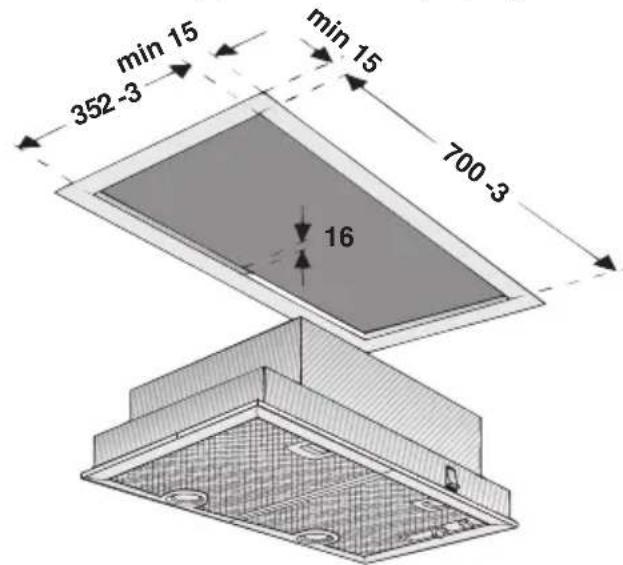

min 15 352 -3 min 15 700 -3 16

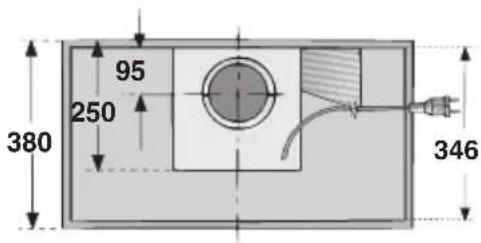

348 Ø150 348 Ø120 35 55 95 160 9 730 225 100 380 346

696 Ø150 Ø120 160 310 230 9 730 60 80

95 250 380 346

Τοποθέτηση Αφαίρεση

1. Αφαιρέστε το πλέγμα του φίλτρου (βλ. οδηγίες χρήσης).
2. Κάντε την ηλεκτρική σύνδεση.

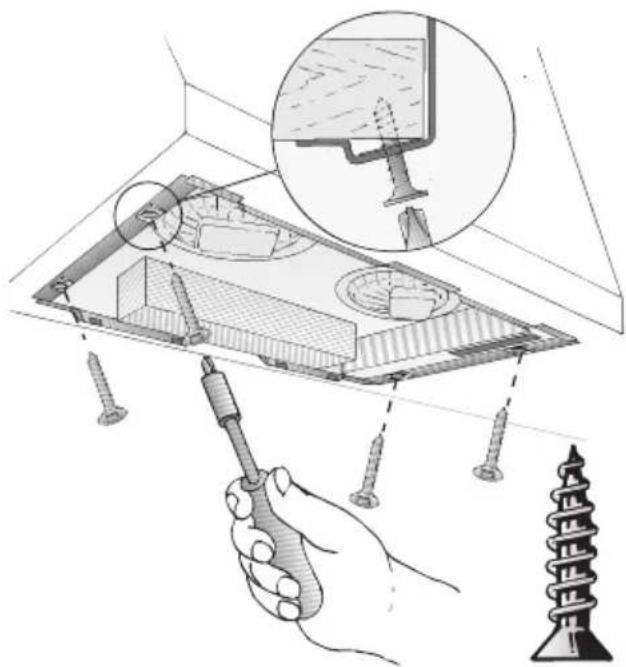

3. Πιέστε τον απορροφητήρα προς τα πάνω μέσα στο άνοιγμα τοποθέτησης μέχρι να κουμπώσει εμπρός και πίσω το βοήθημα τοποθέτησης.
4. Βιδώστε τον απορροφητήρα.

1. Τοποθετήστε το πλέγμα του φίλτρου και ασφαλίστε το (βλ. οδηγίες χρήσης).

2. Λύστε τις βίδες.

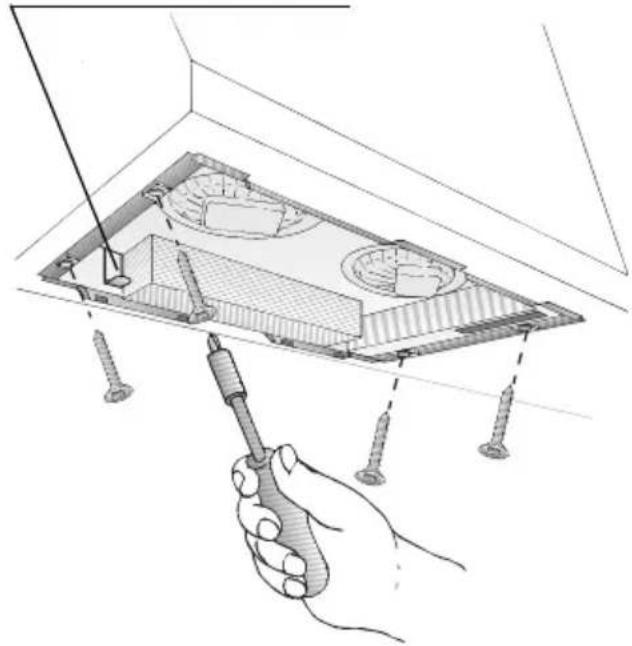

3. Κρατήστε τον απορροφητήρα από κάτω, τραβήξτε τον εμπρός και πίσω από τα ελάσματα τοποθέτησης.

Ελάσματα τοποθέτησης

1. Βγάλτε τον απορροφητήρα, τραβώντας προς τα κάτω.

Βάρος σε kg:

Παραλλαγή	Πλάτος	Ακάθ. αέρας	Ανακ. αέρας
με 1 κινητήρα πληκτροδιακόπτης	53 cm	5,0 6,3
με 1 κινητήρα συρταρωτός διακόπτης	53 cm	9,5	10,7
με 1 κινητήρα συρταρωτός διακόπτης	73 cm	10,3	11,6
με 2 κινητήρες συρταρωτός διακόπτης	53 cm	8,3	9,5
με 2 κινητήρες συρταρωτός διακόπτης	73 cm	8,7	9,9

Τηρούμε το δικαίωμα αλλαγών από πλευράς κατασκευής στα πλαίσια της τεχνικής εξέλιξης.

		KF 273198
		481051
		095660
