ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Siesta OMGS020411(1) DAIKIN

Ασύρματη Χειροσυσκευή

Göstergesi / Göstergesi / Δείκτης τηλεχειριστηρίου ARCWLA /

Βίδα στερέωσης στον τοίχο

Αλυσίδα με σφαιρίδια (350mm)

Τοποθετήστε τον δακτύλιο στο Τοποθετήστε τον δακτύλιο στο

άκρο της αλυσίδας με σφαιρίδια άκρο της αλυσίδας με σφαιρίδια

στην οπή βίδας στο πίσω μέρος του στην οπή βίδας στο πίσω μέρος του

τηλεχειριστηρίου και στερεώστε τον τηλεχειριστηρίου και στερεώστε τον

με τη βίδα.με τη βίδα.

Στερεώστε τη βάση και την αλυσίδα Στερεώστε τη βάση και την αλυσίδα

με σφαιρίδια όπως απεικονίζεται με σφαιρίδια όπως απεικονίζεται

παραπάνω, σε θέση όπου τα σήματα παραπάνω, σε θέση όπου τα σήματα

από το τηλεχειριστήριο λαμβάνονται από το τηλεχειριστήριο λαμβάνονται

Περάστε την αλυσίδα με σφαιρίδια Περάστε την αλυσίδα με σφαιρίδια

από το πίσω μέρος της βάσης και από το πίσω μέρος της βάσης και

τοποθετήστε τον δακτύλιο στο άκρο τοποθετήστε τον δακτύλιο στο άκρο

της αλυσίδας στην άνω οπή της της αλυσίδας στην άνω οπή της

βάσης. Στερεώστε τη βάση στον τοίχο βάσης. Στερεώστε τη βάση στον τοίχο

χρησιμοποιώντας 2 βίδες. χρησιμοποιώντας 2 βίδες.

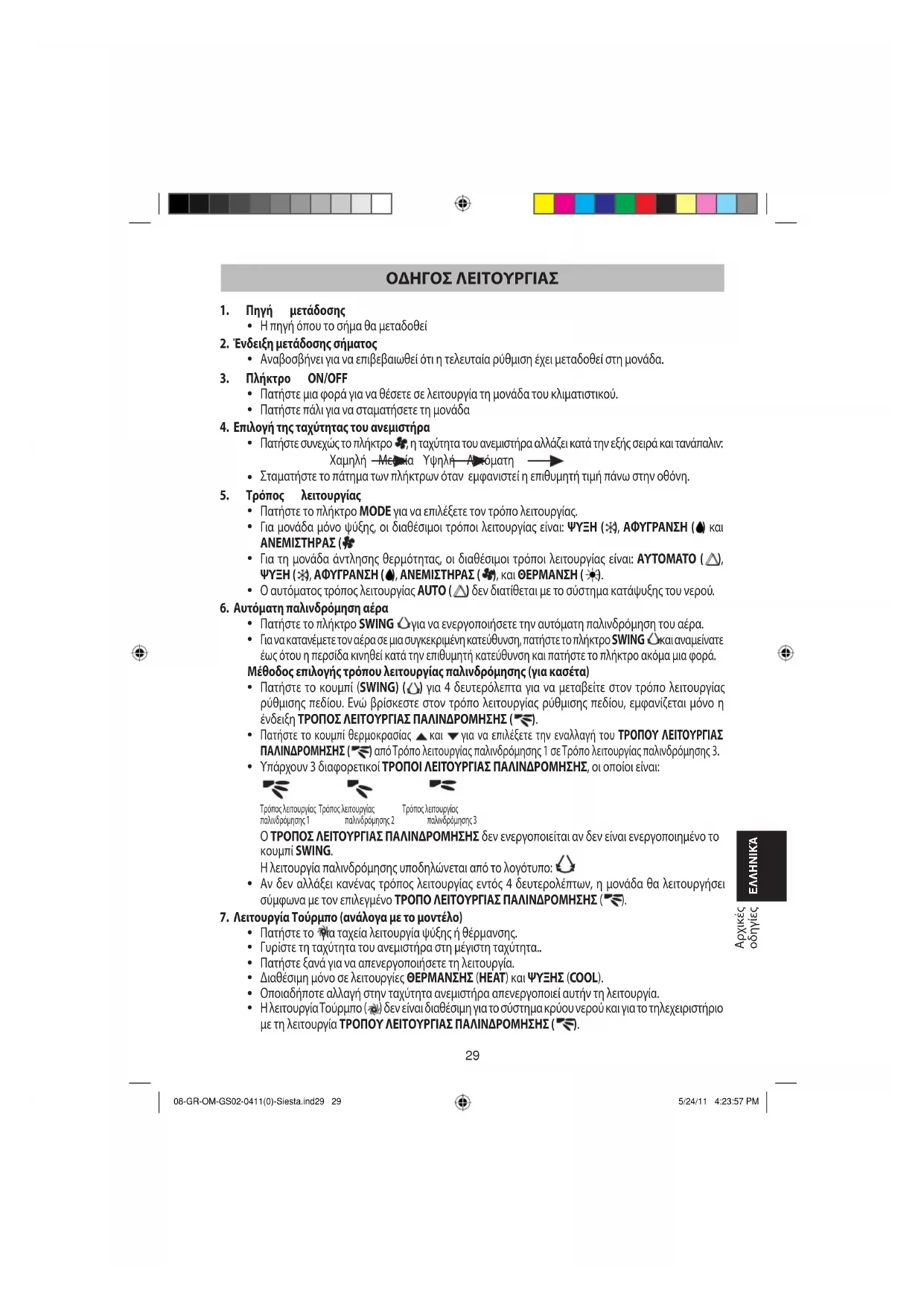

Η πηγή όπου το σήμα θα μεταδοθεί

2. Ένδειξη μετάδοσης σήματος

Αναβοσβήνει για να επιβεβαιωθεί ότι η τελευταία ρύθμιση έχει μεταδοθεί στη μονάδα.

Πατήστε μια φορά για να θέσετε σε λειτουργία τη μονάδα του κλιματιστικού.

Πατήστε πάλι για να σταματήσετε τη μονάδα

4. Επιλογή της ταχύτητας του ανεμιστήρα

Πατήστε συνεχώς το πλήκτρο

, η ταχύτητα του ανεμιστήρα αλλάζει κατά την εξής σειρά και τανάπαλιν:

Χαμηλή Μεσαία Υψηλή Αυτόματη

Σταματήστε το πάτημα των πλήκτρων όταν εμφανιστεί η επιθυμητή τιμή πάνω στην οθόνη.

5. Τρόπος λειτουργίας

Πατήστε το πλήκτρο MODE για να επιλέξετε τον τρόπο λειτουργίας.

Για μονάδα μόνο ψύξης, οι διαθέσιμοι τρόποι λειτουργίας είναι: ΨΥΞΗ ( ), ΑΦΥΓΡΑΝΣΗ ( ) και

Για τη μονάδα άντλησης θερμότητας, οι διαθέσιμοι τρόποι λειτουργίας είναι: ΑΥΤΟΜΑΤΟ ( ),

ΨΥΞΗ ( ), ΑΦΥΓΡΑΝΣΗ ( ), ΑΝΕΜΙΣΤΗΡΑΣ ( ), και ΘΕΡΜΑΝΣΗ ( ).

Ο αυτόματος τρόπος λειτουργίας AUTO ( ) δεν διατίθεται με το σύστημα κατάψυξης του νερού.

6. Αυτόματη παλινδρόμηση αέρα

Πατήστε το πλήκτρο SWING για να ενεργοποιήσετε την αυτόματη παλινδρόμηση του αέρα.

Για να κατανέμετε τον αέρα σε μια συγκεκριμένη κατεύθυνση, πατήστε το πλήκτρο SWING και αναμείνατε

έως ότου η περσίδα κινηθεί κατά την επιθυμητή κατεύθυνση και πατήστε το πλήκτρο ακόμα μια φορά.

Μέθοδος επιλογής τρόπου λειτουργίας παλινδρόμησης (για κασέτα)

Πατήστε το κουμπί (SWING) (

) για 4 δευτερόλεπτα για να μεταβείτε στον τρόπο λειτουργίας

ρύθμισης πεδίου. Ενώ βρίσκεστε στον τρόπο λειτουργίας ρύθμισης πεδίου, εμφανίζεται μόνο η

ένδειξη ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΠΑΛΙΝΔΡΟΜΗΣΗΣ (

Πατήστε το κουμπί θερμοκρασίας και για να επιλέξετε την εναλλαγή του ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ

ΠΑΛΙΝΔΡΟΜΗΣΗΣ ( ) από Τρόπο λειτουργίας παλινδρόμησης 1 σε Τρόπο λειτουργίας παλινδρόμησης 3.

Υπάρχουν 3 διαφορετικοί ΤΡΟΠΟΙ ΛΕΙΤΟΥΡΓΙΑΣ ΠΑΛΙΝΔΡΟΜΗΣΗΣ, οι οποίοι είναι:

Τρόπος λειτουργίας Τρόπος λειτουργίας Τρόπος λειτουργίας

παλινδρόμησης 1 παλινδρόμησης 2 παλινδρόμησης 3

Ο ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΠΑΛΙΝΔΡΟΜΗΣΗΣ δεν ενεργοποιείται αν δεν είναι ενεργοποιημένο το

Η λειτουργία παλινδρόμησης υποδηλώνεται από το λογότυπο:

Αν δεν αλλάξει κανένας τρόπος λειτουργίας εντός 4 δευτερολέπτων, η μονάδα θα λειτουργήσει

σύμφωνα με τον επιλεγμένο ΤΡΟΠΟ ΛΕΙΤΟΥΡΓΙΑΣ ΠΑΛΙΝΔΡΟΜΗΣΗΣ ( ).

7. Λειτουργία Τούρμπο (ανάλογα με το μοντέλο)

Πατήστε το για ταχεία λειτουργία ψύξης ή θέρμανσης.

Γυρίστε τη ταχύτητα του ανεμιστήρα στη μέγιστη ταχύτητα..

Πατήστε ξανά για να απενεργοποιήσετε τη λειτουργία.

Διαθέσιμη μόνο σε λειτουργίες ΘΕΡΜΑΝΣΗΣ (HEAT) και ΨΥΞΗΣ (COOL).

Οποιαδήποτε αλλαγή στην ταχύτητα ανεμιστήρα απενεργοποιεί αυτήν τη λειτουργία.

Η λειτουργία Τούρμπο ( ) δεν είναι διαθέσιμη για το σύστημα κρύου νερού και για το τηλεχειριστήριο

με τη λειτουργία ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ ΠΑΛΙΝΔΡΟΜΗΣΗΣ ( ).

8. Ρύθμιση απενεργοποίησης χρονοδιακόπτη

Πατήστε το πλήκτρο OFF TIMER για να απενεργοποιήσετε τη λειτουργία του χρονοδιακοπτη.

Ρυθμίστε τον επιθυμητό χρόνο απενεργοποίησης πατώντας συνεχώς το πλήκτρο OFF TIMER .

Πατήστε το πλήκτρο CANCEL για να ακυρώσετε τη ρύθμιση απενεργοποίησης του

9. Αθόρυβη λειτουργία (ανάλογα με το μοντέλο)

για αθόρυβη λειτουργία.

Η ταχύτητα του ανεμιστήρα μειώνεται στην ελάχιστη ταχύτητα.

Πατήστε ξανά για να απενεργοποιήσετε τη λειτουργία.

Οποιαδήποτε αλλαγή στην ταχύτητα ανεμιστήρα απενεργοποιεί αυτήν τη λειτουργία.

Η αθόρυβη λειτουργία ( ) δεν είναι διαθέσιμη για το σύστημα κρύου νερού.

10. Ρύθμιση της ώρας

Πατήστε και κρατήστε πατημένο το πλήκτρο για να ρυθμίσετε την ώρα.

11. Ρύθμιση ενεργοποίησης χρονοδιακόπτη

Πατήστε το κουμπί ON TIMER για να ενεργοποιηθεί η λειτουργία ενεργοποίησης χρονοδιακόπτη.

Ρυθμίστε το χρόνο ενεργοποίησης που επιθυμείτε πατώντας συνεχόμενα το κουμπί ON TIMER .

Αν ο χρονοδιακόπτης είναι ρυθμισμένος για τις 7,30 π.μ., το κλιματιστικό θα τεθεί σε λειτουργία

στις 7,30 π.μ. ακριβώς.

Πατήστε το κουμπί CANCEL για να ακυρώσετε τη ρύθμιση ενεργοποίησης χρονοδιακόπτη.

12. Ρύθμιση της λειτουργίας ύπνου

Πατήστε το πλήκτρο για να ενεργοποιήσετε τη λειτουργία ύπνου.

Πρόκειται για μια επιλογή εξοικονόμησης ενέργειας.

Όταν η μονάδα βρίσκεται σε τρόπο λειτουργίας ψύξης,

η ρυθμισμένη θερμοκρασία αυξάνεται κατά 0,5°C μετά

το πρώτο ημίωρο, ακόμη 0,5°C μετά το δεύτερο ημίωρο,

και 1°C μετά από την επόμενη 1 ώρα.

Όταν η μονάδα βρίσκεται σε τρόπο λειτουργίας

θέρμανσης, η ρυθμισμένη θερμοκρασία μειώνεται κατά

1°C μετά το πρώτο ημίωρο, ακόμη 1°C μετά το δεύτερο

ημίωρο, και 1°C μετά από την επόμενη 1 ώρα.

Η λειτουργία αυτή είναι διαθέσιμη σε τρόπο λειτουργίας

ΨΥΞΗΣ (COOL), ΘΕΡΜΑΝΣΗΣ (HEAT) και ΑΥΤΟΜΑΤΟΥ

ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ (AUTO).

13. Ρύθμιση θερμοκρασίας

Για να ρυθμίσετε την επιθυμητή θερμοκρασία δωματίου, πατήστε το πλήκτρο ή το πλήκτρο

για να αυξήσετε ή να ελαττώσετε την ρυθμισθείσα θερμοκρασία.

Το διάστημα ρύθμισης της θερμοκρασίας είναι από 16ºC έως 30°C (Προαιρετική ρύθμιση 20ºC

Πατήστε και τα δύο κουμπιά και ταυτόχρονα για εναλλαγή της ρύθμισης από °C σε °F.

ΔΙΑΓΝΩΣΗ ΣΦΑΛΜΑΤΩΝ (Μόνο για Αναστροφέα) ΚΩΔΙΚΟΣ ΣΦΑΛΜΑΤΟΣΣΗΜΑΣΙΑ00 ΦΥΣΙΟΛΟΓΙΚΟA1 ΣΦΑΛΜΑ ΕΣΤΕΡΙΚΟΥ PCBA3 ΜΗ ΦΥΣΙΟΛΟΓΙΚΗ ΑΝΤΛΙΑ ΑΠΟΣΤΡΑΓΓΙΣΗΣA5 ΥΠΕΡΘΕΡΜΑΝΣΗ ΑΝΤΙΨΥΚΤΙΚΟΥ (ΨΥΞΗ)/ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ (ΘΕΡΜΑΝΣΗ)A6 ΜΗ ΦΥΣΙΟΛΟΓΙΚΟ ΕΣΤΕΡΙΚΟ ΜΟΤΕΡ ΑΝΕΜΙΣΤΗΡΑAH ΜΗ ΦΥΣΙΟΛΟΓΙΚΟΣ ΗΛΕΚΤΡΙΚΟΣ ΚΑΘΑΡΙΣΤΗΣ ΑΕΡΑC4 ΒΡΑΧΥΚΥΚΛΜΑ/ΑΝΟΙΧΤΗ ΘΕΡΜΙΚΗ ΑΝΤΙΣΤΑΣΗ ΕΣΤΕΡΙΚΟΥ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ (1)C5 ΒΡΑΧΥΚΥΚΛΜΑ/ΑΝΟΙΧΤΗ ΘΕΡΜΙΚΗ ΑΝΤΙΣΤΑΣΗ ΕΣΤΕΡΙΚΟΥ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ (2)C7 ΣΦΑΛΜΑ ΙΑΚΟΠΤΗ ΟΡΙΟΥ ΠΕΡΣΙΝC9 ΒΡΑΧΥΚΥΚΛΜΑ/ΑΝΟΙΧΤΗ ΘΕΡΜΙΚΗ ΑΝΤΙΣΤΑΣΗ ΕΣΤΕΡΙΚΟΥ ΜΑΤΙΟΥE1 ΣΦΑΛΜΑ ΕΞΤΕΡΙΚΟΥ PCBE3 ΠΡΟΣΤΑΣΙΑ ΥΨΗΛΗΣ ΠΙΕΣΗΣE4 ΠΡΟΣΤΑΣΙΑ ΧΑΜΗΛΗΣ ΠΙΕΣΗΣE5 ΚΛΕΙΜΑ ΜΟΤΕΡ ΣΥΜΠΙΕΣΤΗ/ ΥΠΕΡΦΟΡΤΙΣΗ ΣΥΜΠΙΕΣΤΗE6 ΣΦΑΛΜΑ ΕΚΚΙΝΗΣΗΣ ΣΥΜΠΙΕΣΤΗE7 ΚΛΕΙΜΑ ΜΟΤΕΡ ΕΞΤΕΡΙΚΟΥ ΑΝΕΜΙΣΤΗΡΑ ΣΥΝΕΧΟΥΣ ΤΑΣΗΣ (DC)E8 ΥΠΕΡΕΝΤΑΣΗ ΕΙΣΟΟΥ ΕΝΑΛΛΑΣΣΟΜΕΝΟΥ ΡΕΥΜΑΤΟΣ (AC)E9 ΣΦΑΛΜΑ EXVEA ΣΦΑΛΜΑ 4-ΟΗΣ ΒΑΝΑΣF3 ΥΠΕΡΘΕΡΜΑΝΣΗ ΣΛΗΝΑ ΕΚΡΟΗΣF6 ΥΠΕΡΘΕΡΜΑΝΣΗ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣHO ΣΦΑΛΜΑ ΣΥΣΤΗΜΑΤΟΣ ΑΙΣΘΗΤΗΡΑ ΣΥΜΠΙΕΣΤΗH3 ΣΦΑΛΜΑ ΙΑΚΟΠΤΗ ΥΨΗΛΗΣ ΠΙΕΣΗΣH6 ΣΦΑΛΜΑ ΑΝΙΧΝΕΥΣΗΣ ΤΡΟΦΟΟΣΙΑΣ ΣΥΜΠΙΕΣΤΗH7 ΥΠΕΡΦΟΡΤΙΣΗ/ΥΠΕΡΕΝΤΑΣΗ/ΜΗ ΦΥΣΙΟΛΟΓΙΚΟΣ ΑΙΣΘΗΤΗΡΑΣ ΜΟΤΕΡ ΑΝΕΜΙΣΤΗΡΑH8 ΣΦΑΛΜΑ ΑΙΣΘΗΤΗΡΑ ΕΝΑΛΛΑΣΣΟΜΕΝΟΥ ΡΕΥΜΑΤΟΣ (AC) ΔΙΑΓΝΩΣΗ ΒΛΑΒΗΣ ΑΠΟ ΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ

Τα τήατα ένδειξη θεροκρασία παρουσιάζουν αντίστοιχου κωδικού.

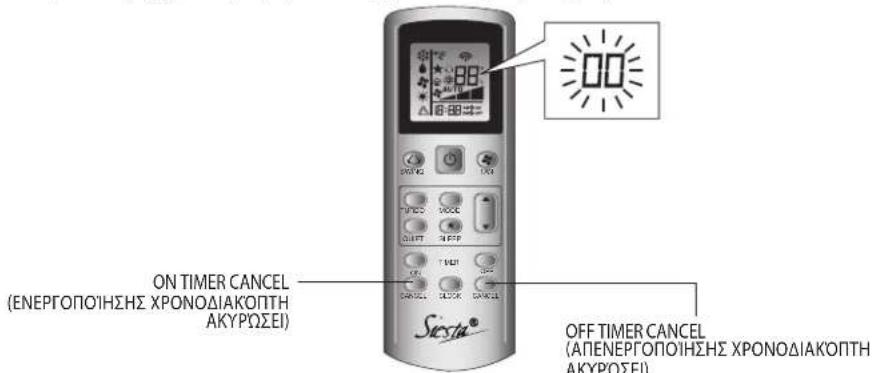

Όταν κρατάτε πατημένο για 5 δευτερόλεπτα το κουμπί ON TIMER CANCEL ή OFF TIMER CANCEL,

” αναβοσβήνει στο τμήμα ένδειξης της θερμοκρασίας.

SWINGTURBOQUIETSLEEP ON CANCELCANCEL OFF TIMERCLOCK MODE FAN ON TIMER CANCEL

(ΕΝΕΡΓΟΠΟΊΗΣΗΣ ΧΡΟΝΟΙΑΚΌΠΤΗ

Πατήστε το κουμπί ON TIMER CANCEL ή OFF TIMER CANCEL επανειλημμένα έως ότου ακουστεί

ένα συνεχόμενο ηχητικό σήμα (μπιπ).

Η ένδειξη του κωδικού αλλάζει όπω φαίνεται παρακάτω και ειδοποιεί ε ένα εγάλο ηχητικό

08-GR-OM-GS02-0411(0)-Siesta.ind31 3108-GR-OM-GS02-0411(0)-Siesta.ind31 31 5/24/11 4:24:00 PM5/24/11 4:24:00 PM32

Ένα σύντομο ηχητικό σήμα (μπιπ) και δύο συνεχόμενα ηχητικά σήματα (μπιπ) υποδηλώνουν

κωδικούς που δεν έχουν αντιστοίχιση.

Για να ακυρώσετε την εμφάνιση των κωδικών, κρατήστε πατημένο για 5 δευτερόλεπτα το

κουμπί ON TIMER CANCEL ή OFF TIMER CANCEL. Η εμφάνιση των κωδικών ακυρώνεται

επίσης μόνη της αν δεν πατηθεί το κουμπί για 1 λεπτό.

H9 ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΗ ΘΕΡΜΙΚΗ ΑΝΤΙΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ ΑΕΡΑ

J1 ΣΦΑΛΜΑ ΑΙΣΘΗΤΗΡΑ ΠΙΕΣΗΣ

J3 ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΗ/ΣΕ ΕΣΦΑΛΜΕΝΗ ΘΕΣΗ ΘΕΡΜΙΚΗ ΑΝΤΙΣΤΑΣΗ ΣΩΛΗΝΑ ΕΚΡΟΗΣ

J5 ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΗ ΘΕΡΜΙΚΗ ΑΝΤΙΣΤΑΣΗ ΣΩΛΗΝΑ ΑΝΑΡΡΟΦΗΣΗΣ

J6 ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΗ ΘΕΡΜΙΚΗ ΑΝΤΙΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ

J7 ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΗ ΘΕΡΜΙΚΗ ΑΝΤΙΣΤΑΣΗ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ ΥΠΟΨΥΞΗΣ

J8 ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΗ ΘΕΡΜΙΚΗ ΑΝΤΙΣΤΑΣΗ ΣΩΛΗΝΑ ΥΓΡΟΥ

J9 ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΗ ΘΕΡΜΙΚΗ ΑΝΤΙΣΤΑΣΗ ΣΩΛΗΝΑ ΑΕΡΙΟΥ

L1 ΣΦΑΛΜΑ ΕΞΩΤΕΡΙΚΟΥ PCB ΑΝΑΣΤΡΟΦΕΑ

L3 ΥΠΕΡΘΕΡΜΑΝΣΗ ΕΞΩΤΕΡΙΚΟΥ ΚΙΒΩΤΙΟΥ ΕΛΕΓΧΟΥ

L4 ΥΠΕΡΘΕΡΜΑΝΣΗ ΨΥΚΤΡΑΣ

L5 ΣΦΑΛΜΑ IPM/ΣΦΑΛΜΑ IGBT L8 ΥΠΕΡΕΝΤΑΣΗ ΣΥΜΠΙΕΣΤΗ ΑΝΑΣΤΡΟΦΕΑ

L9 ΠΡΟΣΤΑΣΙΑ ΥΠΕΡΕΝΤΑΣΗΣ ΣΥΜΠΙΕΣΤΗ

LC ΣΦΑΛΜΑ ΕΠΙΚΟΙΝΩΝΙΑΣ (PCB ΕΞΩΤΕΡΙΚΟΥ ΕΛΕΓΧΟΥ ΚΑΙ PCB ΑΝΑΣΤΡΟΦΕΑ)

P1 ΑΝΟΙΚΤΗ ΦΑΣΗ Ή ΑΝΙΣΟΡΡΟΠΙΑ ΤΑΣΗΣ

P4 ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΗ ΘΕΡΜΙΚΗ ΑΝΤΙΣΤΑΣΗ ΨΥΚΤΡΑΣ

PJ ΣΦΑΛΜΑ ΡΥΘΜΙΣΗΣ ΙΚΑΝΟΤΗΤΑΣ

U2 ΤΑΣΗ DC ΕΚΤΟΣ ΕΥΡΟΥΣ

U4 ΣΦΑΛΜΑ ΕΠΙΚΟΙΝΩΝΙΑΣ

U7 ΣΦΑΛΜΑ ΕΠΙΚΟΙΝΩΝΙΑΣ (PCB ΕΞΩΤΕΡΙΚΟΥ ΕΛΕΓΧΟΥ ΚΑΙ PCB IPM)

UA ΣΦΑΛΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ

ΑΝΑΝΤΙΣΤΟΙΧΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΚΑΛΩΔΙΩΣΕΩΝ/ΕΣΦΑΛΜΕΝΗ ΚΑΛΩΔΙΩΣΗ/
