РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Siesta OMGS020411(1) DAIKIN

OPERATING MANUAL OM-GS02-0411(1)-SIESTA Part No.: R08019036599A SWING TURBO QUIET SLEEP ON OFF TIMER MODE FAN CANCEL CANCEL CLOCK

Руководство По Зксплуатации

Беспроводное Дистанционное Управление

Bedieningsaanwijzing

ARCWLA / Пульт Дистанционного Управления

ПОМОЩЬЮ ШАРИКОВОЙ ЦЕПИ (ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)

Пульт дистанционного управления

Винт настенного крепления

Шариковая цепь (350 мм)

Соотнесите кольцо на конце

шариковой цепи с винтовым

отверстием в задней части

пульта дистанционного

управления и закрепите его с

Прикрепите держатель и

шариковую цепь, как показано

выше, в положении, где

обеспечивается легкий прием

Проденьте шариковую цепь

через заднюю часть держателя

и соотнесите кольцо на конце

шариковой цепи с верхним

отверстием держателя.

Прикрепите держатель к стене

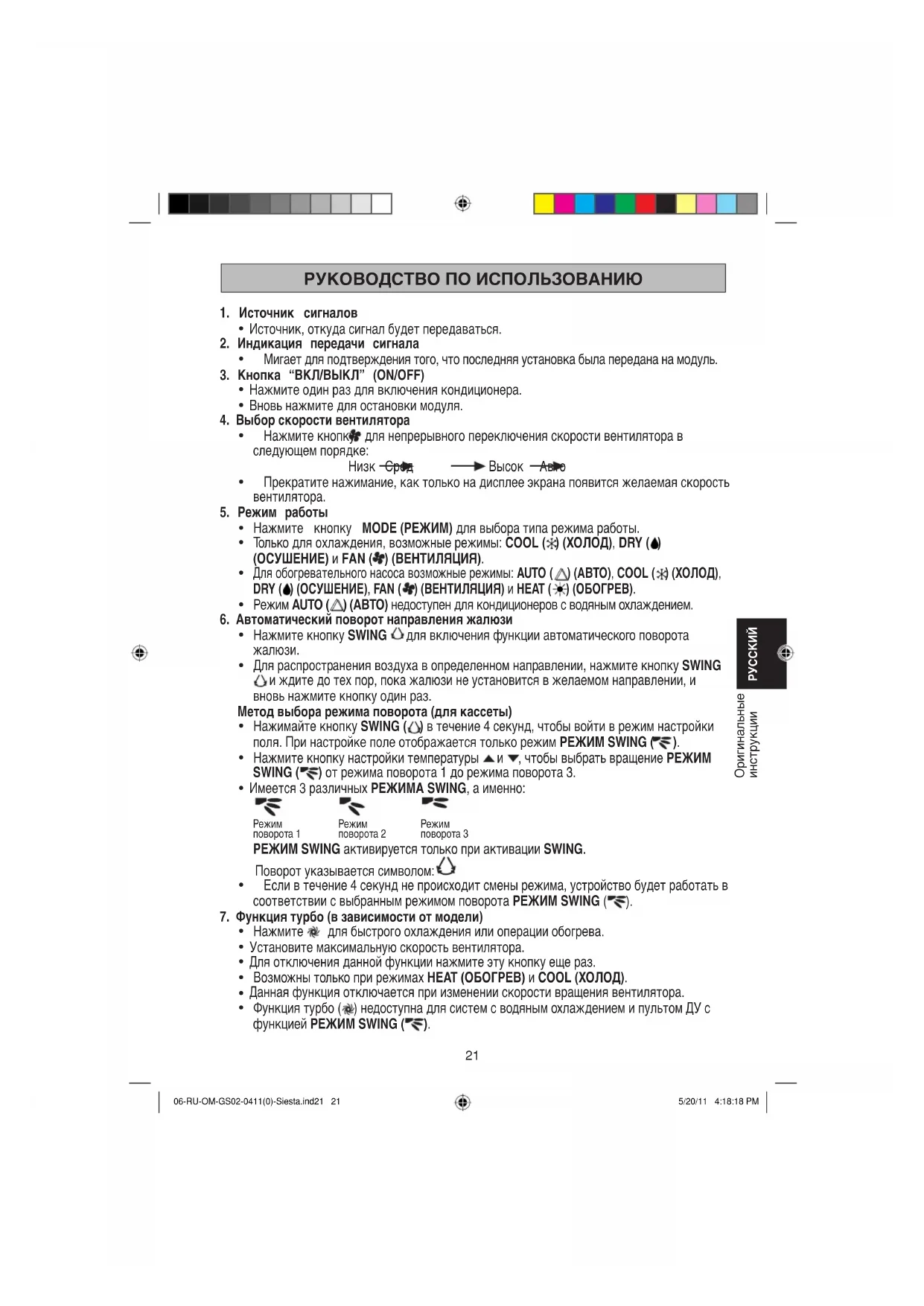

1. Источник сигналов

Источник, откуда сигнал будет передаваться.

2. Индикация передачи сигнала

Мигает для подтверждения того, что последняя установка была передана на модуль.

3. Кнопка “ВКЛ/ВЫКЛ” (ON/OFF)

Нажмите один раз для включения кондиционера.

Вновь нажмите для остановки модуля.

4. Выбор скорости вентилятора

Нажмите кнопку для непрерывного переключения скорости вентилятора в

Прекратите нажимание, как только на дисплее экрана появится желаемая скорость

Нажмите кнопку MODE (РЕЖИМ) для выбора типа режима работы.

Только для охлаждения, возможные режимы: COOL ( ) (ХОЛОД), DRY ( )

Для обогревательного насоса возможные режимы: AUTO ( ) (АВТО), COOL ( ) (ХОЛОД),

DRY ( ) (ОСУШЕНИЕ), FAN ( ) (ВЕНТИЛЯЦИЯ) и HEAT ( ) (ОБОГРЕВ).

Режим AUTO ( ) (ABTO) недоступен для кондиционеров с водяным охлаждением.

6. Автоматический поворот направления жалюзи

Нажмите кнопку SWING для включения функции автоматического поворота

Для распространения воздуха в определенном направлении, нажмите кнопку SWING

и ждите до тех пор, пока жалюзи не установится в желаемом направлении, и

вновь нажмите кнопку один раз.

Метод выбора режима поворота (для кассеты)

Нажимайте кнопку SWING ( ) в течение 4 секунд, чтобы войти в режим настройки

поля. При настройке поле отображается только режим РЕЖИМ SWING ( ).

Нажмите кнопку настройки температуры и , чтобы выбрать вращение РЕЖИМ

SWING ( ) от режима поворота 1 до режима поворота 3.

Имеется 3 различных РЕЖИМА SWING, а именно:

поворота 1 поворота 2 поворота 3

РЕЖИМ SWING активируется только при активации SWING.

Поворот указывается символом:

Если в течение 4 секунд не происходит смены режима, устройство будет работать в

соответствии с выбранным режимом поворота РЕЖИМ SWING (

7. Функция турбо (в зависимости от модели)

Нажмите для быстрого охлаждения или операции обогрева.

Установите максимальную скорость вентилятора.

Для отключения данной функции нажмите эту кнопку еще раз.

Возможны только при режимах HEAT (ОБОГРЕВ) и COOL (ХОЛОД).

Данная функция отключается при изменении скорости вращения вентилятора.

Функция турбо ( ) недоступна для систем с водяным охлаждением и пультом ДУ с

функцией РЕЖИМ SWING ( ).

РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ

8. Установка выключения таймера

Нажмите кнопку OFF TIMER для запуска функции выключения таймера.

Установите желаемое время выключения беспрерывным нажатием кнопки

Нажмите кнопку CANCEL для отмены установки выключения таймера.

9. Функция уменьшения шума (в зависимости от модели)

Нажмите кнопку для включения режима бесшумной работы.

Установите минимальную скорость вентилятора.

Для отключения данной функции нажмите эту кнопку еще раз.

Данная функция отключается при изменении скорости вращения вентилятора.

Функция бесшумной работы ( ) недоступна для кондиционеров с водяным

10. Установка времени часов

Нажмите и удерживайте кнопку для установки времени часов.

11. Установка включения таймера

Нажмите кнопку ON TIMER для запуска функции включения таймера.

Установите желаемое время включения беспрерывным нажатием кнопки ON TIMER. Если таймер установлен на 7:30 утра, то кондиционер включится ровно

Нажмите кнопку CANCEL для отмены установки включения таймера.

12. Установка режима сна

Нажмите кнопку для включения функции режима сна.

Эта опция служит для энергосбережения.

Когда блок работает в режиме охлаждения,

начальная температура увеличивается на

0,5°C после первого получаса, затем еще на

0,5°C после следующего получаса и на 1°C

после следующего 1 часа.

Когда блок работает в режиме обогрева,

начальная температура уменьшается на 1°C

после первого получаса, затем еще на 1°C

после следующего получаса и на 1°C после

Эта функция возможна в режимах COOL

(ХОЛОД), HEAT (ОБОГРЕВ) и AUTO

13. Установка температуры

Для установки желаемой температуры в комнате, нажмите или для

повышения или понижения установленной температуры.

Диапазон установленной температуры варьируется от 16°С до 30°С (При

наличии от 20°С до 30°С).

Одновременно нажмите кнопки и для переключения с °C на °F.

ОБНАРУЖЕНИЕ ДЕФЕКТОВ (только для инверторного типа) КОД ОШИБКИ КОДА00 НОРМАЛЬНЫЙA1 ОШИБКА ПЛАТЫ ВНУТРЕННЕГО БЛОКАA3 НЕИСПРАВНОСТЬ ДРЕНАЖНОГО НАСОСАA5 АНТИФРИЗ (ОХЛАЖДЕНИЕ)/ПЕРЕГРЕВ ТЕПЛООБМЕННИКА (ОБОГРЕВ)A6 НЕИСПРАВНОСТЬ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА ВНУТРЕННЕГО БЛОКAH ЭЛЕКТРИЧЕСКАЯ НЕИСПРАВНОСТЬ ВОЗДУХООЧИСТИТЕЛЯ C4 ТЕРМОРЕЗИСТОР ТЕПЛООБМЕННИКАВНУТРЕННЕГО БЛОКА (1)ЗАМКНУТ/РАЗОМКНУТ C5 ТЕРМОРЕЗИСТОР ТЕПЛООБМЕННИКАВНУТРЕННЕГО БЛОКА (2)ЗАМКНУТ/РАЗОМКНУТC7 ОШИБКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ЖАЛЮЗИC9 ТЕРМОРЕЗИСТОР ВНУТРЕННЕГО БЛОКА ЗАМКНУТ/РАЗОМКНУТE1 ОШИБКА ПЕЧАТНОЙ ПЛАТЫНАРУЖНОГО БЛОКАE3 ЗАЩИТА ВЫСОКОГО ДАВЛЕНИЯE4 ЗАЩИТА НИЗКОГО ДАВЛЕНИЯE5 БЛОКИРОВКА ДВИГАТЕЛЯ КОМПРЕССОРА/ПЕРЕГРУЗКА КОМПРЕССОРАE6 ОШИБКА ЗАПУСКА КОМПРЕССОРАE7 БЛОКИРОВКА ВЕНТИЛЯТОРНОГО ДВИГАТЕЛЯ ПРЯМОГО ТОКА НАРУЖНОГО БЛОКАE8 СВЕРХТОК ВХОДНОГО ПЕРЕМЕННОГО ТОКАE9 ОШИБКА EXVEA ОШИБКА 4-X ХОДОВОГО КЛАПАНАF3 ПЕРЕГРЕВ ВЫПУСКНОЙ ТРУБЫF6 ПЕРЕГРЕВ ТЕПЛООБМЕННИКАHO СИСТЕМНАЯ ОШИБКА ДАТЧИКА КОМПРЕССОРАH3 ОШИБКА РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯH6 ОШИБКА ДЕТЕКЦИИ ОБРАТНОЙ СВЯЗИ КОМПРЕССОРАH7 ПЕРЕГРУЗКА ДВИГАТЕЛЯ ВЕНТИЛЯТОРА/ПЕРЕГРУЗКА ПО ТОКУ/ОШИБКА ДАТЧИКАH8 ОШИБКА ДАТЧИКА ПЕРЕМЕННОГО ТОКА ОБНАРУЖЕНИЕ ДЕФЕКТОВ С ПОМОЩЬЮ ПУЛЬТА ДИСТАНЦИОННОГО

Секции температуры дисплея показывают соответствующие коды.

1. Когда кнопка ON TIMER CANCEL (ОТМЕНА ТАЙМЕРА ВКЛЮЧЕНИЯ) или OFF TIMER CANCEL (ОТМЕНА ТАЙМЕРА ВЫКЛЮЧЕНИЯ) удерживается в течение 5 секунд,

” мигает на секции температуры дисплея.

2. Нажимайте кнопки ON TIMER CANCEL или OFF TIMER CANCEL несколько раз, пока

не прозвучит долгий звуковой сигнал.

• Значение кода изменяется как приведено ниже, и обоначается длинным сигналом.

1. Короткий звуковой сигнал и два последовательных сигнала означают несоответствующие

2. Для отмены отображения кода удерживайте кнопку ON TIMER CANCEL (ОТМЕНА ТАЙМЕРА

ВКЛЮЧЕНИЯ) или OFF TIMER CANCEL (ОТМЕНА ТАЙМЕРА ВЫКЛЮЧЕНИЯ) в течение 5 секунд.

Отображение кода отменяется автоматически, если не нажимать на кнопку в течение

J1 ОШИБКА ДАТЧИКА ДАВЛЕНИЯ

J3 ТЕРМИСТОР ВЫПУСКНОЙ ТРУБЫ КОМПРЕССОРА ЗАМКНУТ/ОТКРЫТ/НЕПРАВИЛЬНО

J5 ТЕРМОРЕЗИСТОР ВСАСЫВАЮЩЕЙ ТРУБЫ ЗАМКНУТ/РАЗОМКНУТ

J6 ТЕРМИСТОР ТЕПЛООБМЕННИКА НАРУЖНОГО БЛОКА ЗАМКНУТ/ОТКРЫТ

J7 ТЕРМОРЕЗИСТОР ПЕРЕОХЛАЖДЕНИЯ ЗАМКНУТ/РАЗОМКНУТ

J8 ТЕРМИСТОР ЖИДКОСТНОЙ ТРУБЫ ЗАМКНУТ/ОТКРЫТ

J9 ТЕРМИСТОР ГАЗОВОЙ ТРУБЫ ЗАМКНУТ/ОТКРЫТ

L1 ОШИБКА ПЛАТЫ ПРЕОБРАЗОВАТЕЛЯ НАРУЖНОГО БЛОКА

L3 ПЕРЕГРЕВ КОРОБКИ УПРАВЛЕНИЯ НАРУЖНОГО БЛОКА

L4 ПЕРЕГРЕВ РАДИАТОРА

L5 ОШИБКА IPM /ОШИБКА IGBT L8 ПЕРЕГРУЗКА ПО ТОКУ ПРЕОБРАЗОВАТЕЛЯ КОМПРЕССОРА

L9 ПРЕДОТВРАЩЕНИЕ ПЕРЕГРУЗКИ ПО ТОКУ КОМПРЕССОРА

LC ОШИБКА СВЯЗИ (ПЛАТ УПРАВЛЕНИЯ НАРУЖНОГО БЛОКА И ПЛАТА

P1 ОБРЫВ ФАЗЫ ИЛИ НЕСБАЛАНСИРОВАННОСТЬ НАПРЯЖЕНИЯ

P4 ТЕРМИСТОР РАДИАТОРА ЗАМКНУТ/ОТКРЫТ

PJ ОШИБКА УСТАНОВКИ ПРОИЗВОДИТЕЛЬНОСТИ

U0 НЕДОСТАТОЧНО ГАЗА

U2 НЕДОПУСТИМОЕ ЗНАЧЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА

U4 ОШИБКА КОММУНИКАЦИИ

U7 ОШИБКА КОММУНИКАЦИИ (ПЕЧАТНАЯ ПЛАТА И ПЕЧАТНАЯ ПЛАТА ИСМ НАРУЖНОГО

UF НЕСООТВЕТСТВИЕ ТРУБОПРОВОДА И ПРОВОДКИ / НЕСООТВЕТСТВУЮЩАЯ

ПРОВОДКА НЕДОСТАТОЧНО ГАЗА

UH АНТИФРИЗ (ДРУГИЕ ПОМЕЩЕНИЯ)
