BEDIENUNGSANLEITUNG Siesta OMGS020411(1) DAIKIN
Schraube für Wandbefestigung
Kugelkette (350mm)
Ketting (350mm)
Cadena de bolas (350mm)
UapKOBaueb(350MM)
Zincir (350mm)
Aluoiδa με σφαipδia (350mm)
Corrente de bolas (350mm)
Catena a sfera (350mm)
Holder
Support
Halterung
Houder
Sopporté
ДерхаTeиb
Tutucu
Katoxoc
Suporte
Supporto
Installation
- Legen Sie den Ring am Ende der Kugelkette auf die Schraubbohrung an der Rückseite der Fernbedienung und befestigen Sieihn mit der Schraube.
- Montieren Sie die Halterung und die Kugelkette wie oben gezeigt an der Stelle, an der Signale von der Fernbedienung gut empfangen werden konnen.
- Führn Sie die Kugelkette durch die Rückseite der Halterung und legen Sie den Ring am Kettenende auf das obere Loch in der Halterung. Befestigen Sie die Halterung mit 2 Schrauben an der Wand.
Installatie
Vorschriften zur Entsorgung

Die mit dem Steuergerat mitgliefferten Batterien sind mit thisem Symbol geknowledgeit.
Das beuteut: dass die Batterien nicht im unsortierten Hausmull entsorgt werden因为他们.
Befindet sich unter dem Symbol ein chemisches Symbol, so bedeutet diesen chemische Symbol, dass die Batterie Schwermetall oberhalb einer bestimmten Konzentrationsgrenze erhält.
Mögliches Symbol für Chemikalien:
■Pb:BleI[>0.004%]
Leere Batterilen werden in einer speziellen Aufbereitungsanlage verarbeitet. Mit einer korreklen Entsorgung helden Si. mögliche negativen Folgen für die Umwelt und die menschliche Gesundheit vorzubereugen. Fragen Sie ihre Behörde vor Orl nach weiteren Informationen.
Batterij
1)Type:AAA.R03

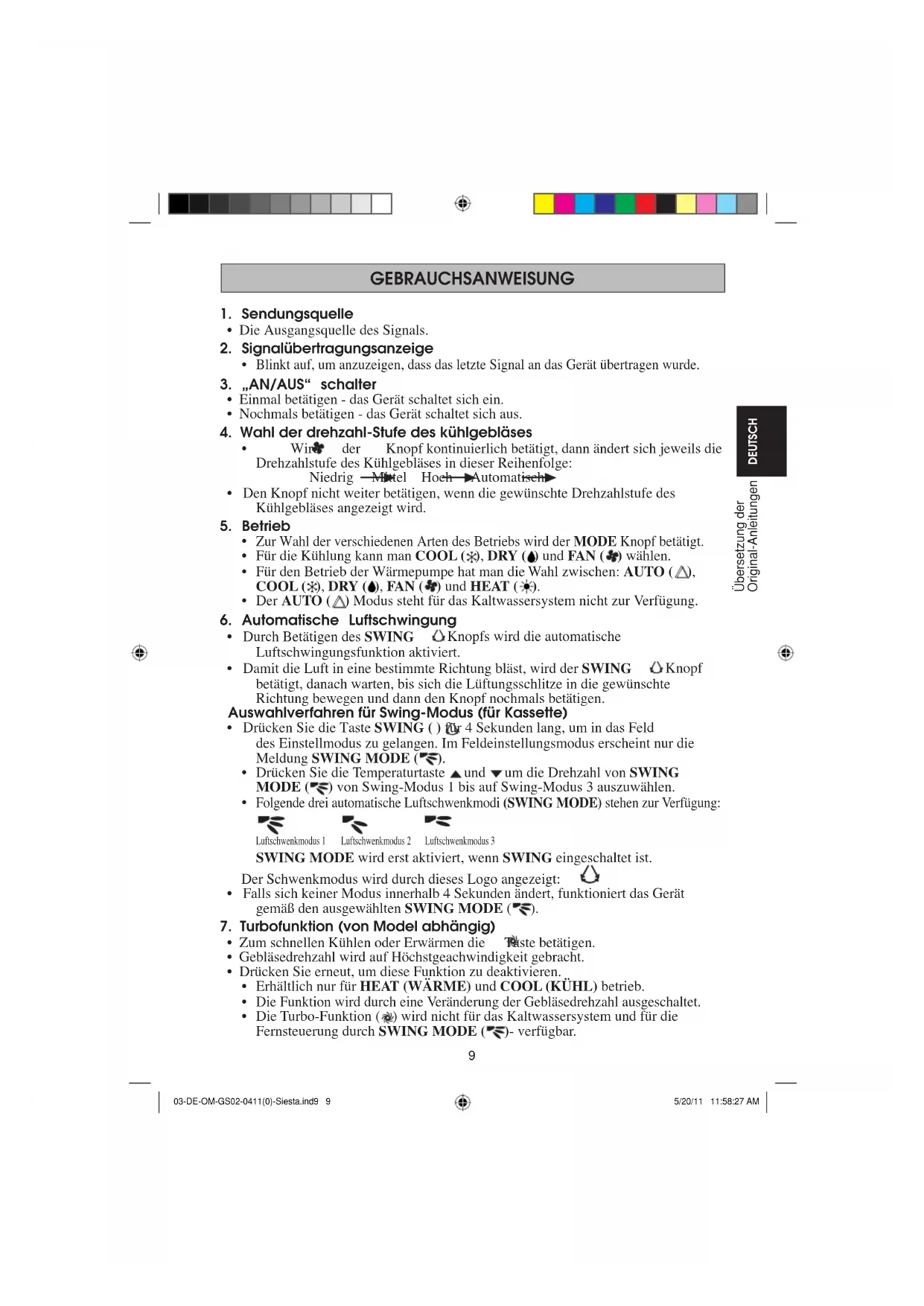

- Sendungsquelle
Die Ausgangsquelle des Signals.
-
Signalübertragungsanzeige
-
Blinkt auf, um anzuzeigen, dass das letzte Signal an das Gerät übertragen wurde.
-
"AN/AUS" schalter
-
Einmal betätigten - das Gerät schaltet sich ein.
- Nochmals betätigen - das Gerät schaltet sich aus.
-
Wahl der drehzahl-Stufe des kuhlgeblaes
-
Win der Knopf kontinuierlich betätig, dannändert sich jeweils die Drehzahlstufe des Kuhlgebläses in dieser Reihenfolge:
Niedrig -Mittel HoehAutomatisch
- Den Knopf nicht weiter betätigten, wenn die gewüinschte Drehzahlstufe des Kuhlgebläses angezeigt wird.
-
Betrieb
-
Zur Wahl der verschiedene Arten des Betriebs wird der MODE Knopf betitigt.
- Für die Kuhlung kann man COOL (串) , DRY (串) und FAN (串) wahlen.
- Für den Betrieb der Wärmepumpe hat man die Wahl zwischen: AUTO (△), COOL (⊗), DRY (♣), FAN (♣) und HEAT (♣).
-
Der AUTO (Δ) Modus steht für das Kaltwassersystem nicht zur Verfügung.
-
Automatische Luftschwingung
-
Durch Betätigkeiten des SWING Knopfs wird die automatischer Luftschwingungsfunktion aktiviert.
- Damit die Luft in eine bestimmteichtigung bläst, wird der SWING Knopf betätig, danach warten, bis sich die Lüftungsschlitze in die gewünschteichtigung bewegen und dann den Knopf nochmals betätigten.
Auswahlverfahren fur Swing-Modus (fur Kassette)
- Drücken Sie die Taste SWING() für 4 Sekunden lang, um in das Feld des Einstellmodus zu gelangen. Im Feldeinstellungsmodus erscheint nur die Meldung SWING MODE (§).
- Drucken Sie die Temperaturtaste und um die Drehzahl von SWING MODE ( ) von Swing-Modus 1 bis auf Swing-Modus 3 auszuwahlen.
- Folgende drei automatische Luftschwenkmodi (SWING MODE) stehen zur Verfügung:




Luftschwenkmodus I
Luftschwenkmodus 2
Luftschwenkmodus 3
SWING MODE wird erst aktiviert, wenn SWING eingeschaltet ist.
Der Schwenkmodus wird durch theses Logo angezeigt:
-
Falls sich keiner Modus innerhalb 4 Sekundenändert, Funktioniert das Gerät gemäß den ausgewählten SWING MODE (F).
-
Turbofunktion (von Model abhängig)
Zum Schnellen Kühlen oder Erwärmen die Taste betätigten.
- Geblasedrehzahl wird auf Höchstgeachwindigkeit gebracht.
- Drücken Sie erneut, um diese Funktion zu deaktivieren.
- Erhaltlich nur für HEAT (WärME) und COOL (KühL) betrieb.
Die Funktion wird durch eine Veränderung der Geblasedrehzahl ausgeschaltet.
Die Turbo-Funktion ( ) wird nicht fur das Kaltwassersystem und fur die Fernsteuerung durch SWING MODE ( )- verfügbar.
8. AUS - Zeitschalter-einstellung
Die Funktion des AUS - Zeitschalters wird durch Betätigten des OFF TIMER -Knopfes aktiviert.
-
Den OFF TIMER -Knopf solange betätigten, bis die gewünschte Ausschaltungszeit angezeigt und damit eingestellt ist.
-
Zum Löschen der Einstellung des AUS - Zeitschalters wird der CANCEL Knopf betätig.
9. Ruheftekction (von Model abhängig)
- Für leisen Betrieb drucken.
- Gebländesrehzahl wird auf Mindestgeschwindigkeit gebracht.
- Drucken Sie erneut, um diese Funktion zu deaktivieren.
Die Funktion wird durch eine Veränderung der Geblasedrehzahl ausgeschelt.
Die Still-Funktion () sicht fur das Kuhler-Wassersystem nicht zur Verfugung.
10. Einstellen der Uhrzeit
- Drücken Sie zur Einstellung der Uhrzeit die Taste und halten Sie sie gedrückt.
11. EIN - Zeitschalter-einstellung
Die Funktion des EIN-Zeitschalters wird durch Betätigten des ON TIMER -Knopfes aktiviert.
-
Den ON TIMER -Knopf solange betätigten, bis die gewünschte Zeit angezeigt und damit eingestellt wird. Ist der Zeitschalter auf 7.30 Uhr eingestellt, so schaltet sich die Klimaanlage/genau um diese Zeit ein.
-
Zum Löschen der Einstellung des EIN - Zeitschalters wird der CANCEL Knopf betätig.
12. Einstellen des Nachtbetriebs
Durch Betätigendes Knopfs wird der Nachbetrieb aktiviert.
- Dabei kann man Energie sparen. Befindet sich das Gerät im Kühlmodus, steigt die eingestellte Temperatur nach der ersten halben Stunde um 0,5°C . Nach der zweiten halben Stunde steigt die Temperatur um weitere 0,5°C und um 1°C nach der folgenden Stunde.
- Befindet sich das Gerät im Heizmodus, sindt die eingestellte Temperatur nach der ersten halben Stunde um 1°C . Nach der zweiten halben Stunde sindt die Temperatur um weitere 1°C und um 1°C nach der folgenden Stunde.
- Diese Funktion gibt es bei COOL, HEAT und AUTO Betrieb.

13. Temperatureinstellung
- Um die gewünschte Temperatur einzustellen, den oder den Knopf betätigten, so wird die eingestellte Temperatur hoher oder niedriger gestellt.
- Der Temperatur-Einstellbereich liegt zwischen 16°C zu 30°C (Die optimale Einstellung liegt zwischen 20°C zu 30°C ).
- Drücken Sie gleichzeitig die Tasten und , um von ° C auf ° F umzustellen.
FEHLERBEHANDLUNG (Nur für Inverter)

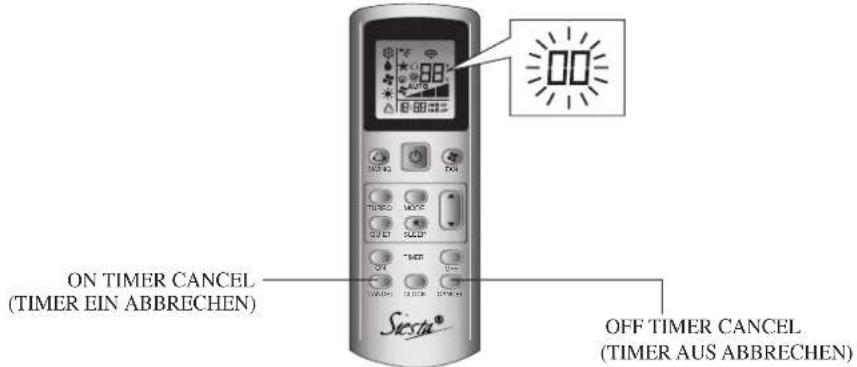

FEHLERBEHANDLUNGÜBER DIE FERNBEDIENUNG
Die Temperaturabschnitte auf dem Display zeigen entsprechende Codes an.
- Wenn die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrück wird, wird „blinkend auf dem Temperaturabschnitt des Displays angezeigt.

- Drücken Sie die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBECHEN) so lange, bis ein Piepen ertont.
Die Codeanzeige andert sich wie unten, und es eront ein langes Piepen.

| FEHLERMELDUNG | BEDEUTUNG |
| 00 NORMAL | |
| A1 LEITERPLATTENFEHLER DER INNENEINHEIT | |
| A3 ABLAUPTUMPE ANOMAL | |
| A5 FROSTSCHUTZ (KÜHLUNG)/WärmeAACSTAUSCHER ÜBERHITZT (HEIZUNG) | |
| A6 INNENLÜFFTER, MOTOR ANOMAL | |
| AH FEHLER AN ELEKTRO-LUFTREINIGER | |
| C4 INNENRAUMWÄRMETAUSCHER (1) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG | |
| C5 INNENRAUMWÄRMETAUSCHER (2) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG | |
| C7 FEHLER AN ENDSCHALTER DER LUFTKLAPPE | |
| C9 INNENRAUMOTHERMISTOR, KURZSCHLUSS/UNTERBRECHUNG | |
| E1 AUSSEN-PBC-FEHLER | |
| E3 HOCHDRUCKSCHUTZ | |
| E4 NIEDERDRUCKSCHUTZ | |
| E5 KOMPRESSORMOTOR VERRIEGELT/KOMPRESSOR ÜBERLASTET | |
| E6 KOMPRESSOR-ANLAUFFEHLER | |
| E7 DC-AUSSENVENTILATORMOTOR VERRIEGELT | |
| E8 AC-EINGANGSSTROM ZU HOCH | |
| E9 EXV FEHLER | |
| EA VIERweg VENTILFEHLER | |
| F3 AUSLASSROHR ÜBERHITZT | |
| F6 WärmeAACSTAUSCHER ÜBERHITZT | |
| HO KOMPRESSORENSensor-SYSTEMFEHLER | |
| H3 FEHLER AN HOCHDRUCKSCHALTER | |
| H6 KOMPRESSOR-FEEDBACK-ERFASSUNGSEFHILER | |
| I17 VENTILATORMOTOR ÜBERLASTET/ÜBERSPANNUNG/SENSORFEHLER | |
| H8 AC-STROM-SENSORFEHLER | |

| FEHLERMELDUNG | BDEFUTUNG |
| I19 AUSSENL | UFT-THERMISTOR KURZ/OFFEN |
| J1 FEHLER AN DRUCKFÜHLER |
| J3 KOMPRESSORABLUFTROHR-THERMISTOR KURZ/OFFEN/VERLEGT |
| J5 KURZSCHL USS/UNTERBRECHUNG AN ANSAUGTHERMISTOR |
| J6 AUSSENTURWÄRMEAUSTAUSCHER KURZ/OFFEN |
| J7 KURZSCHL USS/UNTERBRECHUNG AN UNTERKÜHLUNGSTHERMISTOR DES WÄRMETAUSCHERS |
| J8 FLÜSSIGEITSLEITUNGSROHR-THERMISTOR KURZ/OFFEN |
| J9 GASLEITUINGSOHR-THERMISTOR KURZ/OFFEN |
| L1 FEHLER AN LEITERPLATTE DES INVERTERS |
| L3 STEUERKASTEN AUSSEN ÜBERHITZT |
| L4 KÜHLKörPER ÜBERHEIZT |
| L5 IPM FEHLER IGBT FEHLER |
| L8 ÜBERSPANNUNG AN INVERTERKOMPRESSOR |
| L9 ÜBERSPANNUNGSSCHUTZ AM KOMPRESSOR |
| LC ÜBERTRAGUNGSFEHLER (LEITERPLATTE AN AUSSENSTEUERUNG UND INVERTER) |
| P1 OFFENE PHASE ODER SPANNUNGSLUNTERSCHIEDE |
| P4 KÜHLKörPER-THERMISTOR KURZ/OFFEN |
| PJ FEHLER BEELEISTUNGSEINSTELLUNG |
| U0 GAS UNGENÜGEND |
| U2 DC-SPAN NUNG NICT IM NORMALBEEREICH |
| U4 KOMMUNIKATION, FEHLER |
| U7 KOMMUNIKATIONSFEHLER (STEUER-PCB UND IPM-PCB AUSSEN) |
| UA INSTALLATIONSFEHLER |
| UF FEHLERHF | AFTE VERROHRUNG & VERDRAHTUNG/FALSCH VERKABELT/ZU WENIG GAS |
| UII FROSTSCHIUTZ (ANDERE RÄUME) |

ANMERKUNG
- Ein kurzer und zwei aufeinander folgende Pieptone deuten auf nicht übereinstimmende Codes hin.
- Um das Code-Display zu verlassen, halten Sie die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrückt. Das Code-Display erlischt auch von selbst, wenn 1 Minute lang keine Tasten gedrückt werden.
