Siesta OMGS020411(1) - Klima DAIKIN - Ücretsiz kullanım kılavuzu

Marka	DAIKIN
Model	Siesta OMGS020411(1)
Ürün Tipi	Klima (split)
Ana Fonksiyonlar	Soğutma, Nem Alma, Havalandırma, Isıtma (modele göre)
Çalışma Modları	AUTO, COOL, DRY, FAN, HEAT (versiyona göre)
Sıcaklık Aralığı	16°C ila 30°C (°C veya °F gösterimi)
Fan Hızı	Düşük, Orta, Yüksek, Otomatik
Uzaktan Kumanda	Evet, AAA pillerle (2 adet)
Ekran	Sıcaklık ve hata kodları
Kapanma Zamanlayıcısı	Evet, programlanabilir
Açılma Zamanlayıcısı	Evet, programlanabilir
Turbo Fonksiyonu	Evet (COOL ve HEAT modlarında)
Sessiz Fonksiyonu	Evet (minimum hızda)
Gece Modu	Evet (enerji tasarrufu, sıcaklığı otomatik ayarlar)
Otomatik Salınım	Evet, birden fazla mod (SWING MODE 1-3)
Hata Teşhisi	Evet, hata kodu gösterimi (tam liste kılavuzda)
Güç Kaynağı	Elektrikli (belirtilmemiş)
Uzaktan Kumanda Pilleri	AAA tipi, 2x

Sık sorulan sorular - Siesta OMGS020411(1) DAIKIN

Sıcaklık nasıl ayarlanır?

Sıcaklığı 16°C ile 30°C arasında artırmak veya azaltmak için uzaktan kumandanın + ve - düğmelerini kullanın. °C ve °F arasında geçiş yapmak için + ve - düğmelerine aynı anda basın.

Kapanma zamanlayıcısı nasıl programlanır?

OFF TIMER düğmesine basarak zamanlayıcıyı etkinleştirin, ardından istediğiniz saati ayarlamak için basılı tutun. İptal etmek için CANCEL düğmesine basın.

Gece modu ne anlama gelir?

Gece modu enerji tüketimini azaltır. Soğutma modunda, sıcaklık kademeli olarak artar (30 dakikada bir 0,5°C). Isıtma modunda ise kademeli olarak azalır. COOL, HEAT ve AUTO modlarında kullanılabilir.

Turbo fonksiyonu nasıl kullanılır?

Hızlı soğutma veya ısıtma için Turbo düğmesine basın. Fan maksimum hızda çalışır. Devre dışı bırakmak için tekrar basın. Bu fonksiyon yalnızca COOL ve HEAT modlarında kullanılabilir.

Uzaktan kumanda pilleri nasıl değiştirilir?

İki adet AAA pil kullanın. Bölmeyi açın, kutuplara dikkat ederek pilleri yerleştirin ve kapatın. Kullanılmış piller yerel yönetmeliklere göre geri dönüştürülmelidir.

Hata kodları nasıl yorumlanır?

Sıcaklık ekranında bir kod gösterilir. Örneğin, A1 = iç PCB hatası, C4 = iç termistör kısa devre/açık devre. Tam kod listesi için kılavuza bakın. Ekranı iptal etmek için ON TIMER CANCEL veya OFF TIMER CANCEL düğmesini 5 saniye basılı tutun.

Otomatik salınım nasıl kullanılır?

Salınımı etkinleştirmek için SWING düğmesine basın. Bir yönü sabitlemek için, kanat istenen konumdayken tekrar basın. Kaset modellerde, ayar moduna girmek ve 3 salınım modu arasından seçim yapmak için SWING düğmesini 4 saniye basılı tutun.

Filtreler nasıl temizlenir?

İç ünitedeki filtreleri çıkarın (yeri için kılavuza bakın). Ilık sabunlu suyla temizleyin, durulayın ve tamamen kuruttuktan sonra geri takın. Düzenli temizlik performansı artırır.

Sessiz fonksiyonu nasıl etkinleştirilir?

Fanın minimum hızda çalışmasını ve gürültüyü azaltmasını sağlamak için Sessiz düğmesine ( ) basın. Devre dışı bırakmak için tekrar basın. Fan hızında yapılacak herhangi bir değişiklik bu fonksiyonu iptal eder.

Uzaktan kumanda çalışmıyorsa ne yapmalı?

Önce pilleri kontrol edin (gerekirse değiştirin). Uzaktan kumanda ile ünite arasında engel olmadığından emin olun. Sorun devam ederse, ekrandaki hata kodlarını kontrol edin veya bir uzmana danışın.

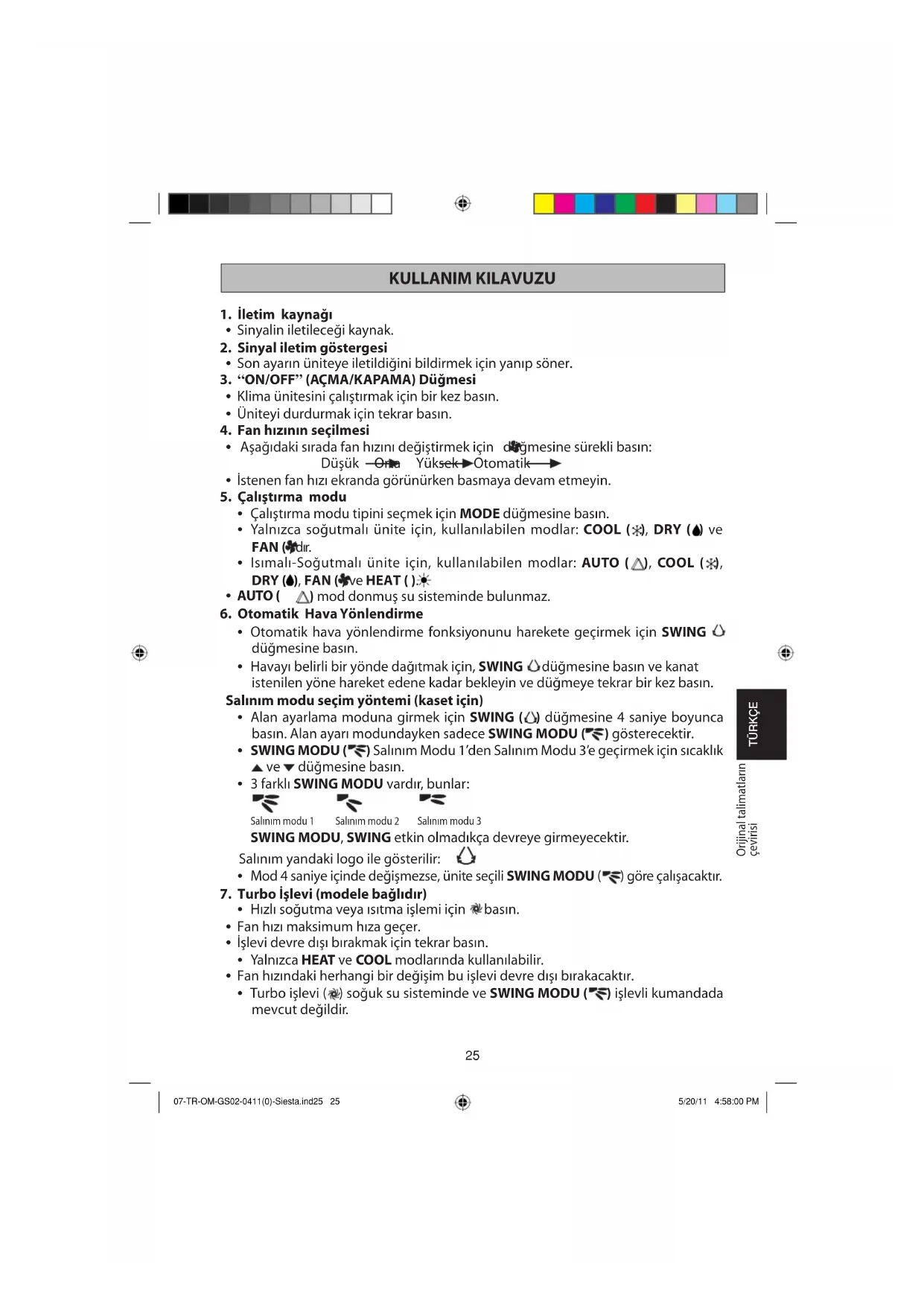

KULLANIM KILAVUZU Siesta OMGS020411(1) DAIKIN

1. Zincirin sonundaki halkayla uzaktan kumandan in arkasindaki vida deligi nislestirin ve vidayla sabitleyin.
2. Tutucu ve zinciri uzaktan kumandadan gelen sinyallerin kolayca alinabilecegi yerin uzerine yerleşirin.
3. Zinciri tutucunun arkasindan geçirin ve zincirin sonundaki halkayi tutucunun üst deligi ile eşleşirin. Tutucuyu her iki vidayı icindenGPCirerek duvara sabitleyin.

EykataoTaon

Bertaraf gereksinimleri

Kumandayla birlikte verilen piller bu sembolle isaretlenmistir.
Sembolun atinda bir kimiyasal sembol varsa, bu kimiyasal sembol konsaransyorun istunde agirbir metal icerdigi anlamna gelir. Olasi kimiyasal sembolur sunlardir:

Pb: kursun (>0.004)

Atik piter yeniden kutanim icin ozel bir islem tesisinde iglemden geprilmelidir. Dogru atlmasini saglayarak vece ivin sagigi icin olus ulmuz sounclarin bilenmesine yardimci olaksinuz Daia fazla bilgi icin lifen yerei makamdaria temasa gecinzi.

pilin beiillbir

Mnatapia

11 Tnnc AAA.R03
2）Naoaia 2

PpOunoeic anoppn

Ou mataipies nou ouoovou to xepiaipia piopuov auo to aoupoho. Oua anaiyoi ooi mataipies dev Ba aneaeutoyu aokayxie ano
Av evxynko oubao elva tunpivoxa and to oubao, tote auto To xynko oubao ampuiv 6n npatopia nepiejepu peta Iauo an oapaeuv Ovkyktpnu.
y
■Pb uAuaB8oC>0.004%

H henepeyra taw ananravun aenapoe nai ray v yelvat e ene apoana
evexaypaoiohnane. dauagaiotv ta uanrban,Bo pongaetne ayu anovnay
mabovnytovynovyenuyivia tv neepdaiovkai kaynv avopnuyuye. npakakok
emekovnayote my tmntom ayh vnpaepnncnnpaon

Bacteria

1. Iletim kaynagi

2. Sinyalin iletileceşi kaynak.

3. Sinyal iletim goftergesi

4. Son ayarin uniteye iletildigiin bildirmek icin yanip söner.

5. "ON/OFF" (ACMA/KAPAMA) Dügmesi

6. Klima unitesini calistirmak icin bir kez basin.

7. Uniteyi durdurmak icin tekrar basin.

8. Fan hizinin seçilmesi

9. Asagidaki sirada fan hizini degistirmek icin dgmesine surekli basin:

Dusuk Ora Yuksk Otomatik

• Istenen fan hizi ekranda görünürken basmaya devam etmeyin.

• Calistirma modu

• Calistirma modu tipini seçmek icin MODE Düğmesine basin.

• Yalnizca sogutmali ünite icin, kullanilabilen modlar: COOL (※), DRY (▲) ve FAN (dir.

• Isimali-Sogutmali unite icin, kullanilabilen modlar: AUTO (△), COOL (※), DRY (▲), FAN (◆ve HEAT ())

• AUTO (△) mod donmuş su sisteminde bulunmaz.

• Otomatik Hava Yönlendirme

• Otomatik hava yönlendirme fonksiyonunu harekete geleirmek icin SWING dugmesine basin.

• Havayi belirli bir yonde dagitmak icin, SWING duğmesine basin ve kanat istenilen yone hareket edene kadar bekleyin ve dugmeye tekrar bir kez basin.

Salinim modu seçim yontemi (kaset icin)

• Alan ayarlama moduna girmek icin SWING (△) Düğmesine 4 saniye boyuncar basin. Alan ayari modundayken sadece SWING MODU (¶) österecektir.
• SWING MODU (F) Salinim Modu 1'den Salinim Modu 3'e gezirmek icin sicaklik

• ve dugmesine basin.

• 3 farkli SWING MODU vardir, bunlar:

Salinim modu 1

Salinim modu 2

Salinim modu 3

SWING MODU, SWING etkin olmadikça devreye girmeyecktir.

Salinim yandaki logo ile gosterilir:

• Mod 4 saniye icinde degiimezse, unite secili SWING MODU ( 一 ) gore calisacaktir.

• Turbo Islevi (modele baglidir)

• Hizli sogutma veya isitma islemi icin basin.
  Fan hizi maksimum hiza gecer.

• Işlevi devre din birakmak icin tekrar basin.
• Yalnizca HEAT ve COOL modlarinda kullanilabilir.
• Fan hizindaki herhangi bir degisim bu islevi devre dişi birakacaktir.
• Turbo išlevi (soguk su sisteminde ve SWING MODU (s) išlevli kumandada mevcut degildir.

8. KAPAMA zamani ayari

• Kapama zamanfonksiyonunu etkin hale getirmek icin OFF TIMER duğmesine basin.
  OFF TIMER duğmesine surekli basarak, istenilen kapama zamanini ayarlayin.
• Kapama zamani ayarini iptal etmek icin CANCEL duğmesine basin.

9. Sessiz calisma (modele baglidir)

• Sessiz calistirma icin duğmesine basin.
  Fan hizi minimum hiza gecer.
• Islevi devre disi birakmak icin tekrar basin.
• Fan hizindaki herhangi bir degisim bu islevi devre dişi birakacaktir.
• Sessiz islevi ( ) soguk su sisteminde mevcut degildir.

10. Saat zaman ayari

Saati ayarlamak icin duqmesine basilit tutun.

11. AÇILMA zamani ayari

• Açilma zamani fonksiyonunu etkin hale getirmek icin ON TIMER Düğmesine basin.
• ON TIMER Düğmesine surekli basarak istenilen acilma zamanini ayarlayin. Zamanlayici 7.30am'e(sabah) ayarlanirsa, klima tam 7.30am'da (sabah) calisacaktir.
• Açilma zamani ayarini iptal etmek icin CANCEL Düɡmesine basin.

12. Uyku modu ayari

• Uyku modu islevini etkin hale getirmek icin ★ Düğmesine basin.
• Bu bir enerji tasarrufu seceneigidir. Unite sogutma modunda calflirken, ilk yarim saat gezektiken sonra ayarl sicutlik 0,5°C artirilir, ikinci yarim saat gezektiken sonra bir 0,5°C daha artirilir ve bunun uzerinden 1 saat daha gezektiken sonra ise 1°C daha artirilir.

Unite isitma modunda calisirken, ilk yarim saat gestikten sonra ayarli sicutlik 1°C azaltilir, ikinci yarim saat gestikten sonra bir 1°C daha azaltilir ve bunun uzerinden 1 saat daha gestikten sonra ise 1°C daha azaltilir.
- Bu islev COOL, HEAT ve AUTO modarinda kullanilabilitir.

13. Sicaklik ayari

• Istenilen oda sicutligna ayarlamak uzere, ayarlanan sicakligi artirmak ya da azaltmak icin ▲ya da▼duğmesine basin.

• Sicaklik ayar araligi 16°C dan 30°C a kadardir. (Istege bagli ayar 20°C ile 30°C arasindadir.)

• ° C' dan F ayarina geçmek için ▲ve▼duğmelerin her ikisine de aynianda basin.

ARIZATESHISI (Sadece Invertor icin)

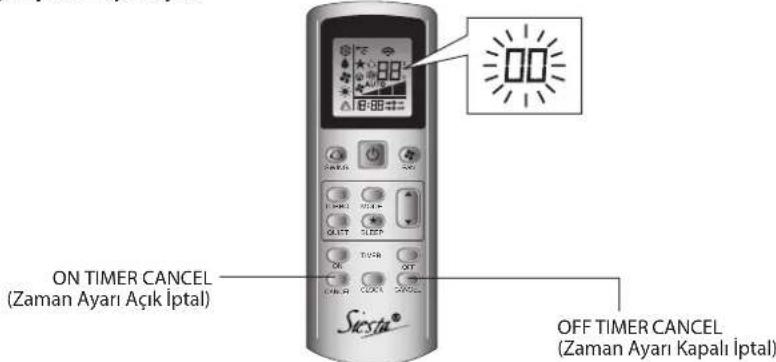

UZAKTAN KUMANDAYLA ARIZA TESHİSI

Sicaklik böllumleri ilgili kodlan gosterir.

1. ON TIMER CANCEL (Zaman Ayari Aqik lptal) dugmesine veya OFF TIMER CANCEL (Zaman Ayari Kapali lptal) dugmesi 5 saniye basili tutuldu gunda, sicaklik gosterge boluminde iisareti yanip sonmeye baslar.

1. Surekli bir uyari sesi cikana kadar ON TIMER CANCEL (Zaman Ayari Aqik lptal) dugmesine veya OFF TIMER CANCEL (Zaman Ayari Kapali lptal) dugmesine araliksiz olarak basin.

2. Kod goftergesi aagida gosterildige sekilde deigir ve uzun bir uyari sesikarak bildirir.

HATA KODU	ANLAMI
00 NORMAL
A1 DAHILI PCB HATASI
A3 TAHILIYE POMPASI ANORMAL
A5 ANTIFRIZ (SOGUTMA) / IŞİ EŞANJIÖRÜ AŞIRI ISINI (ISITMA)
A6 DAHILI FAN MOTORU ANORMAL
AH ELEKTRIKLI HAVA TEMİZLEYİÇİL ANORMAL
C4 DAHILI ISI ESANJIÖRÜ (1)TERMISTÖR KISA/AÇİK
C5 DAHILI ISI ESANJIÖRÜ (2)TERMISTÖR KISA/AÇİK
C7 PANJUR LİMIT DÜGMTESİ HATASI
C9 DAHILI ODA TERMISTÖRÜ KISA/AÇİK
E1 DIŞ BDP HATASI
E3 YÜKSEK BASINÇ KORUMASI
E4 DÜŞÜK BASINÇ KORUMA
E5 KOMPRESÖR MOTORU KILİDLİ/KOMPRESÖR AŞIRI YÜKLENDI
E6 KOMPRESÖR ÇALİSTIRMA HATASI
E7 DIŞ DC FAN MOTORU KILİDLI
E8 AC GIRİŞINDE AŞIRI AKIM
E9 EXV HATASI
EA 4 YOLLUVALF HATASI
F3 BOŞALTMA BORUSU AŞIRI ISINI
F6 ISI EŞANJIÖR Ü AŞIRI ISINI
HO KOMPRESÖR SENSÖR SISTEMİ HATASI
H3 YÜKSEK BASINÇ DÜGMTESİNDE HATA
H6 KOMPRESÖR GERIBILDIRIM ALGILAMA HATASI
H7 FAN MOTORU AŞIRI YÜKLÜ/AŞIRI AKIM/SENÖR ANORMAL
H8 AC AKIMI SENSÖRÜ HATASI

TURKCE

HATA KODU	ANLAMI
H9	DIŞ HAVA TERMISTÖRÜ KISA DEVRE YAPTI/AÇİK
J1	BASINÇ SENSÖRÜNDE HATA
J3	KOMPRESÖR BOŞALTMA BORUSU TERMISTÖRÜ KISA DEVRE YAPTI/AÇİK/YANLIŞ YERLEŞTİRDI
J5	EMME BORUSU TERMISTÖRÜ KISA/AÇİK
J6	DIŞ ISI EŞANJIÖRÜ TERMISTÖRÜ KISA DEVRE YAPTI/AÇİK
J7	ALT SOGUTMA ISI ESANJIÖRÜ TERMISTÖRÜ KISA/AÇİK
J8	SIVI BORUSU TERMISTÖRÜ KISA DEVRE YAPTI/AÇİK
J9	GAZ BORUSU TERMISTÖRÜ KISA DEVRE YAPTI/AÇİK
L1	INVERTÖR DIŞ ÜNITE PCB HATASI
L3	DIŞ KONTROL KUTUSU AŞIRI ISINI
L4	ISİ HAZNESİ AŞIRI ISINI
L5	IPM HATASI/IGBT HATASI
L8	INVERTÖR KOMPRESÖRÜNDDE AŞIRI AKIM
L9	KOMPRESÖR AŞIRI AKIM ÖNLEME
LC	İLETİSİM HATASI (DIŞ KONTROL PCB'Sİ VE INVERTÖR PCB'Sİ)
P1	AÇİK FAZ VEYA VOLTAJ DENGESIZLİGI
P4	ISİ HAZNESİ TERMISTÖRÜ KISA DEVRE YAPTI/AÇİK
PJ	KAPASİTE AYARI HATASI
U0	YETERSİZ GAZ
U2	DC GERILİMI ARALİK DIŞ
U4	İLETİSİM HATASI
U7	İLETİSİM HATASI (DIŞ KONTROL BDP VE IPM BDP)
UA	KURULUM HATASI
UF	BORU VE KABLO TERTİBATI UYUSMUYOR/YANLIŞ KABLO TERTİBATI/YETERSİZ GAZ
UH	ANTIFRIZ (DIŞER ODALAR)

NOT

1. Kisa bir uyari sesi ve sonra ardarda iki uyari sesi uygun olmayan kodlari gosterir.
2. Kod goftergesini epital etmek icin, ON TIMER CANCEL (Zaman Ayari Aik lptal) dugmesini veya OFF TIMER CANCEL (Zaman Ayari Kapali lptal) dugmesini 5 saniye basiti tutun. Ayrica, kod goftergesi duigmeye 1 dakika basiti tutulduugunda kendini epital eder.

OAHROEIEOTYPIA

1. Iyny mertadoooc

Hnnyn onou to onua 0a maetao0e1

1. EvdeieJn eTadoooc ojmuoc

Avaoborneiia va eniebetaaiwtheta ot n teLeutaia puBmuon exei metadothe otn movda.

1. Πιηκτρο ON/OFF

2. PatrnoTe ma opa yia va theoet e ae letoupyia tn movada tou klaipatiotkou.

3. Patajote nai yia va oataaonoe t novada

4. EmIoyn tnc taxvtntac tou aveuiotnpa

5. Pariote ouvexoc to naiktpo ,n taxutnta tou aeviionpa aalackata nTv eic oipakai tavanaiv.

Xaunn-Meia YyNAn Aotu

• Σαμαπροτε Σταπημα των πλκτρων ὄταν εμρανισειη έπιθμαυπή τιμή πάνω σθόνην.

• TpOnc λ eToupyiac

• Patrjote to nλnktpo MODE yia va επιεετε tov τρόno λειούργiα.
  Ia movada mvo ync, oiao eoi npotl aeoupyiac evai: YEH (K), AOFYPTANH (K) ANEMIHTHPA2
  Tia n movada dvtaonc thepountac, oiaheoiuipoi npoiieioupyiac evai: AYOTAMATO (A), Y H , AOFYPANsH (A), ANEMIHTHPaS (Kai OEPMANsH (F).
  O autouatoctpontoc aeitoupyiac AUTO ( Δ ) δ diatietai me to ouotnma katayevoc tou vepou.

• Autouatn naivδρομησα ερα

• Panihote to naiktpo SWING yia va evepytoiogote tny autoatn iaiivopouon tou aepa.
  Tia vatave metov aepo aeiaouykepimv kateuuvon, nntote to nktpo SWING kai avaeivate eocotou n nepoia kato tnv eniuyunntkateuuvon kai nntote to nktpo akopaia qopap.
