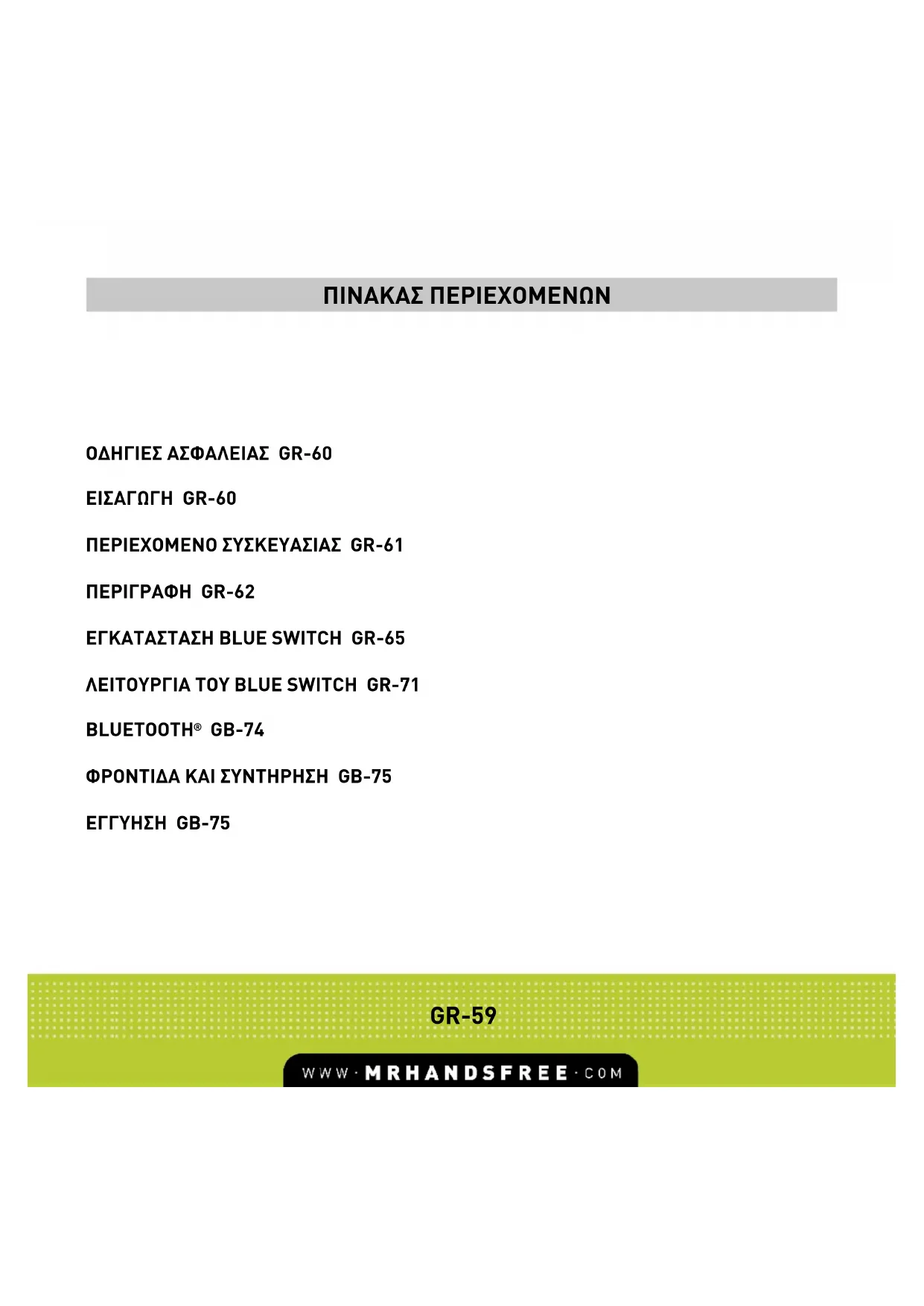

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Blue Switch Pro MR HANDSFREE

ΕΓΚΑΤΑΣΤΑΣΗ BLUE SWITCH GR-65

GB-74 ΦΡΟΝΤΙ∆Α ΚΑΙ ΣΥΝΤΗΡΗΣΗ GB-75 ΕΓΓΥΗΣΗ GB-75GR-60

1. Βεβαιωθείτε ότι η λειτουργία του Blue Switch δε θα επηρεάσει ποτέ την ασφάλειά σας.

2. Βεβαιωθείτε ότι δεν επηρεάζεται το σύστηµα διεύθυνσης ή πέδησης ή άλλα ζωτικά συστήµατα

απαραίτητα για τη σωστή λειτουργία του αυτοκινήτου όταν εγκαθιστάτε το Blue Switch.

3. Βεβαιωθείτε ότι η λειτουργία του αερόσακου δεν παρεµποδίζεται και δε µειώνεται µε οποιονδήποτε τρόπο.

4. Τοποθετήστε το Blue Switch πριν εκκινήσετε το αυτοκίνητο σας.

Ο∆ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Το mr Handsfree Blue Switch είναι µία πολύ βολική συσκευή 2 σε 1, η οποία συνδυάζει ακουστικό Bluetooth

. Όταν τοποθετείτε το ακουστικό στη βάση, περνάει αυτόµατα από λειτουργία ακουστικού σε λειτουργία κιτ αυτοκινήτου. Όταν χρησιµοποιείτε το Blue Switch ως επαγγελµατικό κιτ αυτοκινήτου, θα αρχίσει να λειτουργεί αυτόµατα ως ακουστικό τη στιγµή που θα το αποµακρύνετε από τη βάση. Αυτή η λειτουργία, σας επιτρέπει να έχετε handsfree επικοινωνία µέσα στο αυτοκίνητο. 2 σε 1: 1) Ακουστικά Bluetooth

2) Κιτ αυτοκινήτου Bluetooth

handsfree ΚΟΛΟΥΘΗΣΤΕ ΑΥΤΑ ΤΑ ΒΗΜΑΤΑ ΟΤΑΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ BLUE SWITCH ΓΙΑ ΠΡΩΤΗ ΦΟΡΑ:

1. Εγκαταστήστε το Blue Switch.

2. Αλλάξτε την µπαταρία του ακουστικού.

3. Ενεργοποιήστε τη συσκευή.

4. Πραγµατοποιήστε τη ζεύξη του κινητού σας τηλεφώνου µε το Blue Switch.

5. Εάν θέλετε να χρησιµοποιήσετε το Blue Switch ως κιτ αυτοκινήτου, τοποθετήστε το ακουστικό

στη βάση και αυτό περνάει αυτόµατα σε λειτουργία αυτοκινήτου.

6. Εάν θέλετε να χρησιµοποιήσετε το Blue Switch ως ακουστικό, αποµακρύνετέ το από τη βάση και

φέρτε το κοντά στο αυτί σας. Η συσκευή mr Handsfree Blue Switch είναι διαθέσιµη σε 4 εκδόσεις:

1. Blue Switch Plug & Play: για εύκολη εγκατάσταση

2. Blue Switch Quick Installation

3. Blue Switch Pro: για επαγγελµατική εγκατάσταση του κιτ αυτοκινήτου, µε ήχο µέσω των ηχείων του οχήµατος

4. Blue Switch Pro Music 100: για επαγγελµατική εγκατάσταση του κιτ αυτοκινήτου και MP3 player, µε

ήχο µέσω των ηχείων του οχήµατος ΕΙΣΑΓΩΓΗGR-61 ∆είτε Εικόνα I

1. Μονάδα Handsfree µε ενσωµατωµένο ηχείο

2. Πλάκα µε ταινία διπλής όψεως για τη στερέωση της µονάδας handsfree

3. Σετ από βίδες για τη στερέωση της µονάδας handsfree – 4 τεµ.

7. Βάση για τα ακουστικά

8. Φορτιστής USB µε βάση

9. Velcro για τη στερέωση της βάσης

10. Σετ καλωδίων – Επιλογή 1 – για το Blue Switch Plug & Play

(Προαιρετικό) 10.1. Προσαρµογέας για σύνδεση της µονάδας handsfree στο αυτοκίνητο µέσω του αναπτήρα. Περιλαµβάνει µια ανταλλακτική ασφάλεια και ένα καλώδιο.

11. Σετ καλωδίων – Επιλογή 2 – για το Blue Switch Quick Installation

(Προαιρετικό) 11.1. Καλώδιο τροφοδοσίας για τη σύνδεση της µονάδας handsfree στην ηλεκτρική τροφοδοσία του αυτοκινήτου, το σύστηµα ανάφλεξης και για τη σίγαση του ραδιοφώνου (µικρό καλώδιο σίγασης). Περιλαµβάνει µια ανταλλακτική ασφάλεια. 11.2. Επαφές κλιπ για σύνδεση του µικρού καλωδίου σίγασης στα κυκλώµατα του αυτοκινήτου – 4 τεµ.

12. Σετ καλωδίων – Επιλογή 3 – για το Blue Switch Pro

(Προαιρετικό) 12.1. Κουτί σίγασης (καλώδιο ISO) µε υποδοχές ISO για συνδέσεις ραδιοφώνου.

13. Σετ καλωδίων – Επιλογή 4 – για το Blue Switch Pro Music 100

(Προαιρετικό) 13.1. Καλώδιο Pro Music 100 13.2. Καλώδια µετατροπής DIN/ISO/FAKRA 13.3. Βύσµα 2,5 / 3,5 mm stereo jack 13.4. Καλώδια φόρτισης για συσκευή ήχου

14. Οδηγός γρήγορης αναφοράς

ΠΕΡΙΕΧΟΜΕΝΟ ΣΥΣΚΕΥΑΣΙΑΣGR-62 ΣΥΣΚΕΥΗ HANDSFREE Η συσκευή handsfree περιλαµβάνει ενσωµατωµένο ηχείο, λειτουργία καταστολής ηχούς και καταστολής θορύβου και ασύρµατη τεχνολογία Bluetooth

, η οποία παρέχει ασύρµατη σύνδεση µε κινητά τηλέφωνα Bluetooth

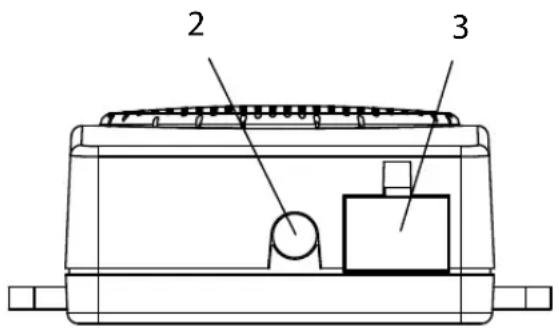

Η συσκευή handsfree διαθέτει τις ακόλουθες υποδοχές για τη σύνδεση εξωτερικών συσκευών:

1. Υποδοχή για το καλώδιο της οθόνης.

2. Υποδοχή για τη σύνδεση εξωτερικών ηχείων (3-6W, 8 Ohm τουλάχιστον). Όταν το εξωτερικό ηχείο

συνδέεται στην υποδοχή 2, το ενσωµατωµένο ηχείο της συσκευής απενεργοποιείται αυτόµατα.

3. Υποδοχή για το µικρό καλώδιο σίγασης, το βύσµα αναπτήρα, το καλώδιο ISO και το καλώδιο Pro

2. Πλήκτρα έντασης (+) & (-)

3. Ενδεικτική λυχνία LEDGR-63

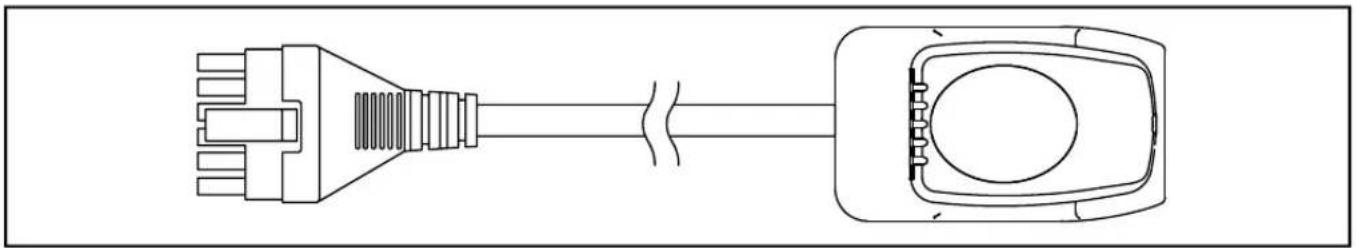

ΒΑΣΗ ΓΙΑ ΤΑ ΑΚΟΥΣΤΙΚΑ Βάση για σύνδεση στη µονάδα handsfree. Μόλις τα ακουστικά τοποθετηθούν στη βάση, θα φορτίσουν αυτόµατα και θα αλλάξει σε λειτουργία carkit. ΦΟΡΤΙΣΤΗΣ USB ΜΕ ΒΑΣΗ Έξτρα βάση για φόρτιση των ακουστικών µε σύνδεση USB. ΒΥΣΜΑ ΑΝΑΠΤΗΡΑ (Προαιρετικό) Το βύσµα αναπτήρα χρησιµοποιείται για την εγκατάσταση Plug & Play. Παρέχει τροφοδοσία µέσω του αναπτήρα. Το βύσµα αναπτήρα παρέχεται µε ανταλλακτικές ασφάλειες. Ο τρόπος αλλαγής των ασφαλειών υποδεικνύεται στην παρακάτω εικόνα. Fuse CIGARETTE PLUGGR-64 ΜΙΚΡΟ ΚΑΛΩ∆ΙΟ ΣΙΓΑΣΗΣ (Προαιρετικό) Το µικρό καλώδιο σίγασης συνδέει τη µονάδα handsfree µε την τροφοδοσία και το σύστηµα ανάφλεξης και χρησιµοποιείται για τη σίγαση του ραδιοφώνου. Το µικρό καλώδιο σίγασης παρέχεται µε ανταλλακτικές ασφάλειες. Ο τρόπος αλλαγής των ασφαλειών υποδεικνύεται στην παρακάτω εικόνα. Fuse

ΚΑΛΩ∆ΙΟ ISO (Προαιρετικό) Το καλώδιο ISO συνδέει τη µονάδα handsfree µε την τροφοδοσία, το σύστηµα ανάφλεξης, την υποδοχή σίγασης, τα ηχεία και το ραδιόφωνο του αυτοκινήτου. Περιλαµβάνει το κουτί σίγασης µε τα εξαρτήµατα ρελέ και ένα καλώδιο µε στάνταρ βύσµατα ISO. Παρακαλούµε δείτε την ενότητα ‘Εγκατάσταση Blue Switch’ όπου υπάρχει το διάγραµµα

ΚΑΛΩ∆ΙΟ ΣΥΣΤΗΜΑΤΟΣ PRO MUSIC 100 (Προαιρετικά) Το καλώδιο αυτό συνδέει τη συσκευή handsfree µε την παροχή ρεύµατος, το σύστηµα ανάφλεξης, την υποδοχή σίγασης, τα ηχεία και το ραδιόφωνο του αυτοκινήτου. Επίσης αποτελεί σύνδεση για τη συσκευή αναπαραγωγής MP3 και τα καλώδια της κεραίας. Παρακαλούµε δείτε την ενότητα ‘Εγκατάσταση Blue Switch’ όπου υπάρχει το διάγραµµα σύνδεσης.GR-65

• Βεβαιωθείτε ότι όλα τα απαραίτητα καλώδια, η µονάδα handsfree και/ή το εξωτερικό ηχείο έχουν εγκατασταθεί σωστά πριν συνδέσετε το Blue Switch στην τροφοδοσία του αυτοκινήτου.

• Κατά τη λειτουργία, µην προσπαθήσετε να αποκτήσετε πρόσβαση στη µονάδα ηχείου και το βύσµα της µονάδας ηχείου.

• Για αποσύνδεση του Blue Switch, πάντοτε αποσυνδέετε πρώτα την τροφοδοσία. ΑΚΟΥΣΤΙΚΑ / CARKIT Το Blue Switch χρειάζεται να στερεωθεί στο ταµπλό (∆είτε Εικόνα III).

• Βεβαιωθείτε ότι το ταµπλό είναι καθαρό και χωρίς σκόνες ή υγρά, πριν κολλήσετε τις λωρίδες Velcro!

• Βεβαιωθείτε ότι το ταµπλό είναι καθαρό και χωρίς σκόνες ή υγρά, πριν τοποθετήσετε το τµήµα Velcro της µονάδας!

• Για βέλτιστη απόδοση, το µικρόφωνο πρέπει να βρίσκεται σε απόσταση το πολύ 50 εκ από το στόµα του οδηγού. Παρακαλούµε ελέγξτε προσεκτικά το ξεχωριστό φυλλάδιο που συµπεριλαµβάνεται στο προϊόν. ΣΥΣΚΕΥΗ HANDSFREE Βρείτε την κατάλληλη θέση για τη συσκευή handsfree στο αυτοκίνητό σας ώστε να µπορείτε να τη χρησιµοποιείτε µε ευκολία.

• Βεβαιωθείτε ότι η θέση όπου θέλετε να εγκαταστήσετε τη συσκευή handsfree στο αυτοκίνητό σας δεν έχει σκόνη και ακαθαρσίες.

• Συνιστούµε την τοποθέτηση της µονάδας handsfree σε µια λιγότερη εµφανή θέση στο αυτοκίνητο (∆είτε εικόνα παραπάνω). Ωστόσο, βεβαιωθείτε ότι η µονάδα µπορεί να παρέχει καλή ακουστική, έχοντας τουλάχιστον 50 cm απόσταση µεταξύ του ηχείου και των ακουστικών / carkit.

• Βεβαιωθείτε ότι το ηχείο δεν βλέπει προς τα ακουστικά / carkit. Η συσκευή handsfree µπορεί να στερεωθεί µε 2 τρόπους:

1. Κάτω από το ταµπλό ή σε οποιοδήποτε άλλο σηµείο του αυτοκινήτου, χρησιµοποιώντας τις βίδες εγκατάστασης.

2. Κάτω από το ταµπλό ή σε οποιοδήποτε άλλο σηµείο του αυτοκινήτου, χρησιµοποιώντας την ταινία διπλής όψης.

ΕΓΚΑΤΑΣΤΑΣΗ BLUE SWITCHGR-66 ΣΥΝ∆ΕΣΗ ΜΕ ΤΟ ΡΕΥΜΑ Υπάρχουν 4 τρόποι σύνδεσης του Blue Switch στο ηλεκτρονικό σύστηµα του αυτοκινήτου:

1. Blue Switch Plug & Play: για εύκολη εγκατάσταση

(Προαιρετικό) Συνδέστε τον προσαρµογέα του αναπτήρα στο αυτοκίνητο και το άλλο άκρο του καλωδίου στη µονάδα handsfree.

2. Blue Switch Quick Installation: Απευθείας στο ηλεκτρονικό σύστηµα του αυτοκινήτου µέσω του

µικρού καλωδίου σίγασης (Προαιρετικό) Τα σύρµατα του µικρού καλωδίου σίγασης έχουν χρωµατικό κώδικα. Αναγράφονται στον Πίνακα 1 στη στήλη A και κάθε καλώδιο πρέπει να συνδεθεί στο αντίστοιχο στοιχείο που αναγράφεται στη στήλη B.

• Για την αποφυγή παραµορφώσεων, βεβαιωθείτε ότι τα καλώδια τοποθετούνται µακριά από τα ηλεκτρονικά συστήµατα του αυτοκινήτου.

• Συνδέστε τα καλώδια µε τις επαφές κλιπ. Περάστε το καλώδιο του αυτοκινήτου µέσα από την εγκοπή στα κλιπ και το σύρµα του καλωδίου στην εγκοπή µε την προεξοχή περιορισµού

Αν δεν υπάρχει σύρµα «Μίζας» ή αν δεν είναι διαθέσιµο, πρέπει να συνδέσετε το µπλε σύρµα του καλωδίου στο κόκκινο σύρµα της συσκευής handsfree και το κόκκινο σύρµα του καλωδίου στο σύρµα «Συνεχές» του αυτοκινήτου, το οποίο διατηρεί την τάση όταν η µίζα είναι απενεργοποιηµένη. Σε αυτήν την περίπτωση, αν η µίζα απενεργοποιηθεί, η κλήση δεν θα διακοπεί. Πίνακας 1 A B Κόκκινο σύρµα Η θετική τάση της παροχής ρεύµατος του αυτοκινήτου Μαύρο σύρµα Η αρνητική σύνδεση GND Μπλε σύρµα Ανάφλεξη

Χρησιµοποιείται για την Αποσιώπηση του Ραδιοφώνου Αυτοκινήτου (CRM) και πρέ- πει να συνδεθεί µε το ραδιόφωνο του αυτοκινήτου (Αποσιώπηση)GR-67 ΣΙΓΑΣΗ ΤΟΥ ΡΑ∆ΙΟΦΩΝΟΥ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ (CRM) Το Blue Switch σάς επιτρέπει να σιγάσετε το ραδιόφωνο του αυτοκινήτου όταν υπάρχει κάποια εισερχόµενη κλήση.

• Ανατρέξτε στο εγχειρίδιο χρήστη του ραδιοφώνου του αυτοκινήτου σας και βεβαιωθείτε ότι διαθέτει λειτουργία σίγασης. Αν χρειάζονται επιπλέον ρυθµίσεις από το µενού του ραδιοφώνου του αυτοκινήτου, βεβαιωθείτε ότι έχουν γίνει σωστά.

• Αφαιρέστε την πρόσοψη του ραδιοφώνου του αυτοκινήτου.

• Αφαιρέστε το διακοσµητικό πλαίσιο και βγάλτε το ραδιόφωνο του αυτοκινήτου από τη θέση του χρησιµοποιώντας τις λαβές. Αποσυνδέστε το βύσµα του ραδιοφώνου του αυτοκινήτου.

• Συνδέστε τα σύρµατα του mr Handsfree Blue Switch στα αντίστοιχα σύρµατα του ραδιοφώνου του αυτοκινήτου σύµφωνα µε τον Πίνακα 1.

• Για τη σύνδεση χρησιµοποιήστε τα κλιπ επαφής.

• Συνδέστε και τοποθετήστε ξανά το ραδιόφωνο του αυτοκινήτου.

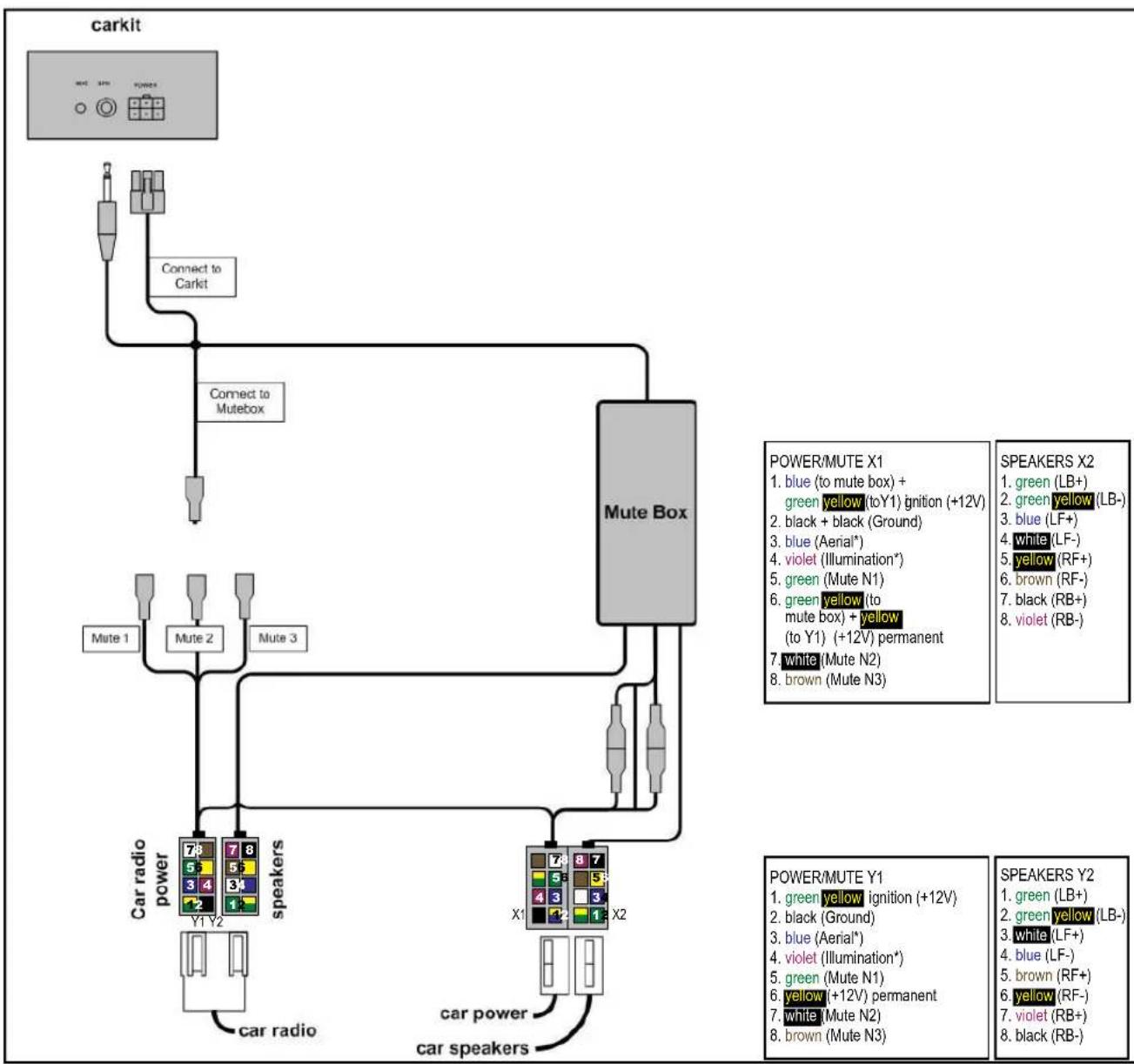

3. Blue Switch Pro: Απευθείας στο ηλεκτρονικό σύστηµα του αυτοκινήτου µέσω του καλωδίου ISO

Πολλά αυτοκίνητα διαθέτουν δικούς τους τύπους συνδετήρων ήχου. Σε αυτή την περίπτωση, θα χρειαστείτε ένα καλώδιο προσαρµογής ISO2CAR (www.iso2car.eu).

• Αποσυνδέστε το ραδιόφωνο του αυτοκινήτου και τα καλώδια τροφοδοσίας.

• Συνδέστε το καλώδιο σύµφωνα µε το διάγραµµα σύνδεσης που φαίνεται παρακάτω. Εάν το ραδιόφωνο του αυτοκινήτου διαθέτει βύσµα σίγασης, συνδέστε το κίτρινο σύρµα του καλωδίου ISO σε ένα από τα βύσµατα “mute in” (1, 2 ή 3). Ανατρέξτε στο εγχειρίδιο του ραδιοφώνου του αυτοκινήτου σας για να διαπιστώσετε τη θέση του βύσµατος σίγασης.

• Η προεπιλεγµένη σύνδεση είναι “mute 1”. Σε περίπτωση που αυτό δεν αντιστοιχεί µε το ραδιόφωνο του αυτοκινήτου σας, το ραδιόφωνο του αυτοκινήτου σας θα πρέπει να εµφανίζει το µήνυµα “mute” στην οθόνη. Ωστόσο, ο ήχος στα ηχεία θα είναι ακόµη αποσυνδεδεµένος από το ραδιόφωνο του αυτοκινήτου σας και συνδεδεµένος στο carkit κατά τη διάρκεια µια τηλεφωνικής κλήσης.

• Οι ασφάλειες είναι για ανάφλεξη (+) συν και (+). Σε ορισµένες περιπτώσεις (π.χ. Renault) αυτές οι βάσεις ασφαλειών πρέπει να ανταλλαγούν.GR-68

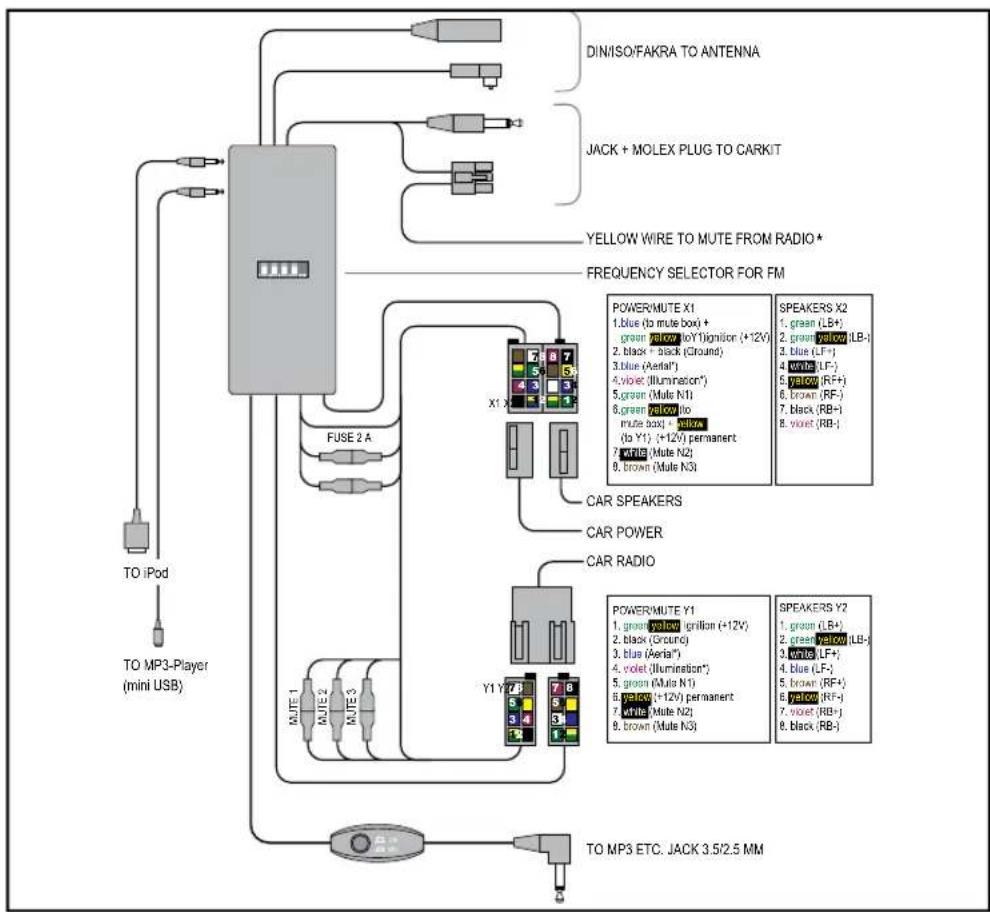

4. Blue Switch Pro Music 100: Απευθείας στο ηλεκτρονικό σύστηµα του αυτοκινήτου µέσω του

καλωδίου συστήµατος Pro Music 100 (Προαιρετικά)

• Αφαιρέστε το ραδιόφωνο του αυτοκινήτου σας σύµφωνα µε τις προδιαγραφές του αυτοκινήτου και του ραδιοφώνου σας.

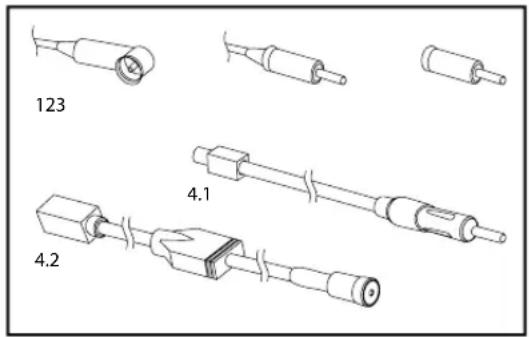

• Αποσυνδέστε το βύσµα της κεραίας από το ραδιόφωνό σας και συνδέστε το στη θηλυκή υποδοχή της κεραίας του Pro Music 100 σας. - Αν το αυτοκίνητο έχει κεραία τύπου DIN (1), συνδέστε τη µέσω του βύσµατος µετατροπής (3). - Αν το αυτοκίνητο έχει κεραία τύπου ISO (2), συνδέστε την απευθείας. - Αν το αυτοκίνητο έχει κεραία τύπου FAKRA, συνδέστε τη µέσω του βύσµατος µετατροπής (4.2).

• Συνδέστε το αρσενικό βύσµα της κεραίας του Pro Music 100 στο ραδιόφωνο του αυτοκινήτου. - Αν το αυτοκίνητο έχει κεραία τύπου DIN (1), συνδέστε την απευθείας. - Αν το αυτοκίνητο έχει κεραία τύπου ISO (2), συνδέστε τη µέσω του βύσµατος µετατροπής (3). - Αν το αυτοκίνητο έχει κεραία τύπου FAKRA, συνδέστε τη µέσω του βύσµατος µετατροπής (4.1).

• Επιλέξτε µια συχνότητα µε τους 4 µικροδιακόπτες που βρίσκονται στο Pro Music 100. Ο πίνακας συχνοτήτων είναι τυπωµένος στο πίσω µέρος του Pro Music 100. Συµβουλευτείτε προσεκτικά αυτόν τον πίνακα συχνοτήτων!

• Συνδέστε το βύσµα ISO στο ραδιόφωνο και τα ηχεία. Αν τα βύσµατα του αυτοκινήτου σας δεν είναι ISO, θα χρειαστείτε προσαρµογείς, οι οποίοι δεν παρέχονται.

• Οδηγήστε το καλώδιο µε το κουµπί και το βύσµα jack 2,5 / 3,5 mm στο σηµείο όπου βρίσκεται η συσκευή ήχου σας.

• Επιλέξτε το καλώδιο φόρτισης, για mini USB ή iPod, και συνδέστε το στο Pro Music 100. Οδηγήστε και αυτό το καλώδιο στο σηµείο όπου βρίσκεται η συσκευή ήχου σας.

• Τοποθετήστε το Pro Music 100 στην οπή πίσω από το ραδιόφωνο του αυτοκινήτου σας και ξαναβάλτε το ραδιόφωνο του αυτοκινήτου σας στη θέση του.GR-70 ΧΡΗΣΗ ΜΕ ΣΥΣΚΕΥΗ ΗΧΟΥ

• Συνδέστε το βύσµα jack του Pro Music 100 στη συσκευή ήχου.

• Όταν πρέπει να φορτίσετε την µπαταρία, συνδέστε το καλώδιο φόρτισης στη συσκευή αναπαραγωγής

• Επιλέξτε τη συχνότητα του Pro Music 100 στο ραδιόφωνο του αυτοκινήτου σας (αποθηκεύστε αυτήν τη συχνότητα ως προεπιλογή).

• Πιέστε το κουµπί ελέγχου στο καλώδιο του Pro Music 100 για να το ενεργοποιήσετε ή να το απενεργοποιήσετε. NL - 9

7. white (Mute N2)blue (to mute box) + green yellow (toY1)ignition (+12V) 8. brown (Mute N3)green (Mute N1)green yellow (to mute box) + yellow(to Y1) (+12V) permanentblue (Aerial*)violet (Illumination*)2. black + black (Ground) TO iPod TO MP3-Player (mini USB)GR-71 ΦΟΡΤΙΣΗ ΤΟΥ BLUE SWITCH Το mr Handsfree Blue Switch διαθέτει επαναφορτιζόµενη µπαταρία. Βεβαιωθείτε ότι το Blue Switch είναι πλήρως φορτισµένο, πριν το χρησιµοποιήσετε. Το Blue Switch προσφέρει δύο επιλογές φόρτισης:

1. Μέσω της βάσης, µε καλώδιο USΒ: συνδεδεµένη µε τον υπολογιστή σας.

2. Μέσω της βάσης που είναι τοποθετηµένη στο ταµπλό του αυτοκινήτου και παίρνει ρεύµα από το

αυτοκίνητο: συνδεδεµένη µε τον αναπτήρα του οχήµατος. Το LED θα αρχίσει να αναβοσβήνει µόλις αρχίσει η διαδικασία φόρτισης. Η µπαταρία είναι πλήρως φορτισµένη όταν το κόκκινο LED σβήσει. ΕΞΑΡΤΗΜΑΤΑ & ΛΕΙΤΟΥΡΓΙΕΣ ∆είτε Εικόνα II

(= Πλήκτρο ON/OFF και πλήκτρο Ζεύξη / Απάντηση κλήσης / Τερµατισµός κλήσης / Απόρριψη κλήσης / Φωνητική κλήση / Επανάκληση / 2η κλήση)

Πρέπει να εκτελέσετε ζεύξη του Blue Switch µε το κινητό σας τηλέφωνο πριν το χρησιµοποιήσετε. Κάθε Blue Switch διαθέτει τον προεπιλεγµένο κωδικό PIN 0000 για ζεύξη, ο οποίος αποθηκεύεται στην εσωτερική µνήµη. Το Blue Switch πρέπει να απενεργοποιείται πριν την έναρξη της ζεύξης. Πιέστε και κρατήστε πατηµένο το Κεντρικό Πλήκτρο (1) για 5 δευτερόλεπτα, µέχρι η ενδεικτική λυχνία να αρχίσει να αναβοσβήνει εναλλάξ σε κόκκινο και µπλε χρώµα. → Το ακουστικό / κιτ αυτοκινήτου είναι τώρα έτοιµο για ζεύξη. → Ξεκινήστε τη διαδικασία ζεύξης του κινητού σας τηλεφώνου Bluetooth

µε το Blue Switch. (Ανατρέξτε στο εγχειρίδιο του κινητού σας τηλεφώνου) → Επιλέξτε το Blue Switch από τη λίστα µε τις συσκευές που εντόπισε το κινητό σας τηλέφωνο. → Θα σας ζητηθεί να εισάγετε τον κωδικό PIN ώστε να ολοκληρωθεί η ζεύξη. Εισάγετε 0000 και επιβεβαιώστε.

1. Εάν το Blue Switch δε βρίσκεται σε λειτουργία αντιστοίχισης, το κινητό σας τηλέφωνο δε θα

βρει τα ακουστικά / carkit. Παρακαλούµε θέστε τοBlue Switch σε λειτουργία αντιστοίχισης πριν επιτρέψετε στο κινητό σας τηλέφωνο να αναζητήσει τη µονάδα. ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ BLUE SWITCHGR-72

2. Εάν δεν είναι δυνατή η αντιστοίχιση για κάποιο χρονικό διάστηµα (περ. δύο λεπτά), το Blue Switch

αυτόµατα θα εγκαταλείψει τη λειτουργία αντιστοίχισης. Μπορεί να χρειαστεί να ξεκινήσετε και πάλι από την αρχή.

3. Οι συσκευές που έχουν οριστεί ως αξιόπιστες διατηρούν την αντιστοίχιση ακόµη και όταν:

• Μια από τις συσκευές δεν είναι ενεργοποιηµένη.

• Μια σύνδεση υπηρεσίας διακόπτεται ή παύεται η υπηρεσία.

• Μια ή και οι δύο συσκευές επανεκκινούνται.

Σε ορισµένες περιπτώσεις το Blue Switch µπορεί να αποσυνδεθεί από το τηλέφωνό σας και θα χρειαστεί να αποκαταστήσετε τη σύνδεση.

• Εάν το Blue Switch απενεργοποιήθηκε: Ενεργοποιήστε την ισχύ και η σύνδεση θα αποκατασταθεί αυτόµατα.

• Εάν απενεργοποιήθηκε το κινητό τηλέφωνο: Ενεργοποιήστε το κινητό τηλέφωνο και αποκαταστήστε τη σύνδεση µέσω του µενού του τηλεφώνου ή πιέστε µια φορά το κεντρικό πλήκτρο.

• Εάν µια από τις δύο συσκευές έχει βρεθεί εκτός εµβελείας: Βεβαιωθείτε ότι και οι δύο συσκευές βρίσκονται εντός εµβελείας λειτουργίας και πιέστε µια φορά το κεντρικό πλήκτρο.

Μπορείτε να αποσυνδέσετε τα ακουστικά από το τηλέφωνό σας όταν, για παράδειγµα, θέλετε να χρησιµοποιήσετε µια άλλη συσκευή Bluetooth

µε το τηλέφωνό σας. Το Blue Switch µπορεί να αποσυνδεθεί µε τους εξής τρόπους:

1. Απενεργοποιήστε το Blue Switch.

2. Αποσυνδέστε τα ακουστικά από το µενού του τηλεφώνου.

3. Μετακινήστε το τηλέφωνο σε απόσταση µεγαλύτερη από 10 µέτρα µακριά από τα ακουστικά.

• Ενεργοποίηση: Πιέστε και κρατήστε πατηµένο (για 3 δευτερόλεπτα) το Κεντρικό Πλήκτρο (1) µέχρι να ακούσετε έναν χαρακτηριστικό ήχο και η µπλε ενδεικτική λυχνία να αρχίσει να αναβοσβήνει. Όταν τα ακουστικά είναι στη βάση (λειτουργία carkit), θα ενεργοποιούνται αυτόµατα όταν ενεργοποιείται η ανάφλεξη του αυτοκινήτου.

• Απενεργοποίηση: Πιέστε και κρατήστε πατηµένο (για 3 δευτερόλεπτα) το Κεντρικό Πλήκτρο (1) µέχρι να ακούσετε έναν χαρακτηριστικό ήχο και η κόκκινη ενδεικτική λυχνία να ανάψει για λίγο πριν σβήσει ξανά.

• Απάντηση κλήσης: Πιέστε το Κεντρικό Πλήκτρο (1) για να απαντήσετε µια κλήση.

Λόγω του διαφορετικού σχεδιασµού ορισµένων κινητών τηλεφώνων, µπορεί να σηµειωθεί µια αυτόµατη αποσύνδεση ακόµη και όταν το Blue Switch είναι ενεργοποιηµένο. Σε αυτή την περίπτωση, τα ακουστικά / carkit δε θα κτυπήσουν όταν υπάρχει µια εισερχόµενη κλήση. Πιέστε το κεντρικό πλήκτρο για 1 δευτ. για να επανασυνδέσετε το Blue Switch µε το κινητό σας τηλέφωνο για µια εισερχόµενη κλήση.GR-73

• Τερµατισµός κλήσης: Πιέστε το Κεντρικό Πλήκτρο (1) για να τερµατίσετε την τρέχουσα κλήση.

• Απόρριψη κλήσης: Πιέστε το Κεντρικό Πλήκτρο (1) για να 3 δευτερόλεπτα ώστε να απορρίψετε την κλήση.

• Φωνητική κλήση: Πιέστε το Κεντρικό Πλήκτρο (1) µέχρι να ακούσετε έναν ήχο που σηµαίνει ότι µπορείτε να προφέρετε το όνοµα που θέλετε (=’voice tag’). → Πείτε το «voice tag». → Το τηλέφωνο τώρα θα αναπαράγει το ‘voice tag’ και θα αρχίσει να καλεί τον αντίστοιχο αριθµό.

Το κινητό σας τηλέφωνο πρέπει να υποστηρίζει τη φωνητική κλήση. Χρήση των πλήκτρων του τηλεφώνου για την πραγµατοποίηση κλήσης: Εισάγετε και καλέστε τον αριθµό στο κινητό τηλέφωνο όπως κάνετε συνήθως. Μόλις πραγµατοποιηθεί η κλήση, ο ήχος θα µεταδοθεί αυτόµατα στα ακουστικά / carkit.

• Επανάκληση: Πιέστε δύο φορές το Κεντρικό Πλήκτρο (1). → Το τηλέφωνο θα καλέσει τον τελευταίο αριθµό που καλέσατε.

• 2η κλήση: Πιέστε και κρατήστε πατηµένο το Κεντρικό Πλήκτρο (1) για να 3 δευτερόλεπτα ώστε να περάσετε στη 2η κλήση.

Η λειτουργία αυτή είναι δυνατή µόνο όταν ο παροχέας υπηρεσιών του κινητού σας τηλεφώνου παρέχει αυτήν την υπηρεσία (ελέγξτε µε τον παροχέα του δικτύου σας).

2. ΠΛΗΚΤΡΑ ΕΝΤΑΣΗΣ (+) ΚΑΙ (-

( = Ρύθµιση της έντασης / Μεταφορά κλήσεων / Επαναφορά προεπιλεγµένων ρυθµίσεων του Blue Switch / Σίγαση/ Επανενεργοποίηση του µικροφώνου)

• Ρύθµιση της έντασης στο Blue Switch: Πιέστε (+) για αύξηση της έντασης. Πιέστε (-) για µείωση της έντασης.

• Μεταφορά κλήσεων: Πιέστε τα πλήκτρα έντασης (+) & (-) (2) ταυτόχρονα για να µεταφέρετε την κλήση στο κινητό τηλέφωνο, όταν µιλάτε στο ακουστικό / κιτ αυτοκινήτου. Το ακουστικό / κιτ αυτοκινήτου θα απενεργοποιηθεί. → Εάν θέλετε να µεταφέρετε την κλήση στο κινητό ακουστικό / κιτ αυτοκινήτου, πιέστε ξανά ταυτόχρονα τα πλήκτρα Έντασης (+) & (-) (2).GR-74

• Επαναφορά προεπιλεγµένων ρυθµίσεων στο Blue Switch: Σε κατάσταση Αναµονής, πιέστε και κρατήστε ταυτόχρονα πατηµένα τα πλήκτρα Έντασης (+) & (-) (2) µέχρι να αρχίσει να αναβοσβήνει η ενδεικτική λυχνία. → Πιέστε και κρατήστε ταυτόχρονα πατηµένα τα πλήκτρα Έντασης (+) & (-) (2), ακόµα µια φορά για 2 δευτερόλεπτα. → Μόλις η διαδικασία ολοκληρωθεί το Blue Switch θα απενεργοποιηθεί αυτόµατα.

• Σίγαση / επαναφορά του µικροφώνου: Πιέστε και κρατήστε ταυτόχρονα πατηµένα τα πλήκτρα Έντασης (+) & (-) (2), για 3 δευτερόλεπτα ώστε να απενεργοποιηθεί το µικρόφωνο. Πιέστε και κρατήστε ταυτόχρονα πατηµένα τα πλήκτρα Έντασης (+) & (-)(2), ώστε να απενεργοποιηθεί η λειτουργία Σίγασης.

3. ΕΝ∆ΕΙΚΤΙΚΗ ΛΥΧΝΙΑ

(Μπορεί να γίνει κόκκινη/µπλε ή κόκκινη & µπλε)

• Κόκκινη ενδεικτική λυχνία: - Αναβοσβήνει σε κατάσταση Αναµονής: χαµηλή φόρτιση µπαταρίας - Αναβοσβήνει ενώ η µπαταρία φορτίζεται

• Μπλε ενδεικτική λυχνία: - Αναβοσβήνει όταν ενεργοποιείτε το Blue Switch - Αναβοσβήνει όταν επαναφέρετε τις προεπιλεγµένες ρυθµίσεις

• Κόκκινη + µπλε ενδεικτική λυχνία: - Αναβοσβήνει εναλλακτικά σε κατάσταση ζεύξης BLUETOOTH

Το σήµα και τα λογότυπα Bluetooth

ανήκουν στην Bluetooth SIG, Inc. και κάθε χρήση τους από την TE-Group NV γίνεται κατόπιν ειδικής αδείας. Οι υπόλοιπες εµπορικές ονοµασίες ανήκουν στους αντίστοιχους κατόχους τους.GR-75 Το Blue Switch είναι ένα προϊόν ανώτερης σχεδίασης και θα πρέπει να το φροντίζετε µε προσοχή. Οι προτάσεις παρακάτω θα σας βοηθήσουν να τηρήσετε οποιεσδήποτε υποχρεώσεις απορρέουν από την εγγύηση και να απολαύσετε αυτό το προϊόν για πολλά χρόνια.

• ∆ιατηρείτε το κιτ αυτοκινήτου στεγνό. Τα αιωρήµατα, η υγρασία και τα υγρά κάθε είδους µπορεί να περιέχουν άλατα που διαβρώνουν τα ηλεκτρονικά κυκλώµατα.

• Μη χρησιµοποιείτε και µη αποθηκεύετε το κιτ αυτοκινήτου σε ζεστούς χώρους. Οι υψηλές θερµοκρασίες µπορούν να µικρύνουν τη διάρκεια ζωής των ηλεκτρονικών συσκευών ή να λειώσουν µερικά πλαστικά µέρη.

• Μην αποθηκεύετε το κιτ αυτοκινήτου σε κρύα µέρη. Όταν αυτό ζεσταθεί (στην κανονική θερµοκρασία

λειτουργίας), µπορεί να σχηµατιστεί υγρασία στο εσωτερικό του, που µπορεί να καταστρέψει τις κάρτες των ηλεκτρονικών κυκλωµάτων.

• Μην προσπαθήσετε να ανοίξετε το κιτ αυτοκινήτου. Χειρισµοί από µη ειδικούς µπορεί να προκαλέσουν ζηµιά.

• Μη χρησιµοποιείτε ισχυρά χηµικά, διαλυτικά καθαρισµού, ή ισχυρά απορρυπαντικά για να καθαρίσετε τη

ΦΡΟΝΤΙ∆Α ΚΑΙ ΣΥΝΤΗΡΗΣΗ Το mr Handsfree αποτελεί καταχωρηµένο εµπορικό σήµα της TE-Group NV. Η µάρκα mr Handsfree εξασφαλίζει ανώτερη ποιότητα προϊόντος και εξαιρετική εξυπηρέτηση πελάτη. Αυτός είναι ο λόγος που το mr Handsfree παρέχει εγγύηση για το προϊόν έναντι κάθε ελαττώµατος είτε σε υλικά είτε σε κατασκευή για µια χρονική περίοδο τριών (3) ετών από την ηµεροµηνία της αρχικής αγοράς του προϊόντος Οι συνθήκες της εγγύησης και το εύρος της ευθύνης του mr Handsfree µε βάση αυτήν την εγγύηση, είναι οι

• Αυτή η εγγύηση ισχύει µόνο για τον αρχικό αγοραστή του προϊόντος και δεν µπορεί να µεταφερθεί σε οποιονδήποτε µεταγενέστερο αγοραστή ή χρήστη.

• Κατά τη διάρκεια της περιόδου εγγύησης, η µοναδική υποχρέωση του mr Handsfree περιορίζεται στην επισκευή ή την αντικατάσταση, των ελαττωµατικών τµηµάτων του προϊόντος εάν κάτι τέτοιο είναι απαραίτητο λόγω δυσλειτουργίας ή βλάβης κάτω από συνθήκες κανονικής λειτουργίας. ∆ε θα υπάρχει καµία χρέωση του πελάτη για ανταλλακτικά ή/και εργασία.

• Το προϊόν πρέπει να αποστέλλεται σε ένα εξουσιοδοτηµένο κέντρο σέρβις µέσα στην αρχική και πλήρη του συσκευασία, µε το κόστος µεταφοράς προπληρωµένο. Το Mr Handsfree δεν αναλαµβάνει ευθύνη για οποιεσδήποτε απώλειες ή ζηµιές κατά τη διάρκεια της µεταφοράς.GR-76

• Για να υπάρξει αντικατάσταση ή επισκευή µέσα στους όρους της εγγύησης, ο πελάτης πρέπει να παρέχει (α) απόδειξη αγοράς (π.χ. τιµολόγιο µε ηµεροµηνία); (β) γραπτή περιγραφή των βλαβών (γ) διεύθυνση επιστροφής και τηλέφωνο.

• Η εγγύηση δεν καλύπτει και δεν ισχύει για τα παρακάτω: (α) Προϊόντα τα οποία έχουν υποστεί λανθασµένη εγκατάσταση, µη εξουσιοδοτηµένη επισκευή, µη εξουσιοδοτηµένες τροποποιήσεις ή άλλες ενέργειες για τις οποίες δεν ευθύνεται το mr Handsfree, (β) Προϊόντα τα οποία έχουν υποστεί κακή χρήση, κακοµεταχείριση, έχουν παραµεληθεί ή έχουν υποστεί λανθασµένη µεταφορά και αποθήκευση ή ατύχηµα και φυσική φθορά, (γ) Προϊόντα που έχουν εκτεθεί σε φωτιά, νερό, υπερβολική υγρασία, άµµο, χώµα, ακραίες µεταβολές θερµοκρασίας και σε άλλες καταστάσεις που είναι πέρα από τον έλεγχο του mr Handsfree, (δ) Προϊόντα που έχουν χρησιµοποιηθεί µε αξεσουάρ µη – εγκεκριµένα από το mr Handsfree, (ε) Προϊόντα τα οποία έχουν αλλοιωµένο, µη ορατό ή καταστραµµένο αριθµό σειράς, (στ) Προϊόντα τα οποία έχουν ανοιχτεί, µεταβληθεί, επισκευαστεί ή τροποποιηθεί από µη εξουσιοδοτηµένο κέντρο σέρβις.

• Από την εγγύηση εξαιρούνται τα αναλώσιµα µέρη τα οποία µπορεί να χρειαστούν αντικατάσταση λόγω φυσιολογικής φθοράς, όπως οι µπαταρίες, τα προστατευτικά αυτιών, τα διακοσµητικά µέρη και άλλα αξεσουάρ.ES-77 ÍNDICE
