AUDREY SENSE - Απορροφητήρας κουζίνας ELICA - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Απορροφητήρας κουζίνας νησίδα (στερέωση στην οροφή)
Μοντέλο	AUDREY SENSE
Μάρκα	ELICA
Χρήση	Ανακυκλοφορίας (ανακύκλωση) ή απαγωγής (προαιρετικό κιτ)
Ελάχιστη απόσταση από την εστία μαγειρέματος	50 cm (ηλεκτρική), 65 cm (αέριο ή μικτή)
Χειριστήρια	Πίνακας αφής (4 ταχύτητες + διακοπή) + ασύρματος τηλεχειρισμός (προαιρετικός)
Φωτισμός	LED (επιφάνεια μαγειρέματος και διάχυτο φως ανάλογα με το μοντέλο)
Φίλτρο λίπους	Μεταλλικό, πλενόμενο στο πλυντήριο πιάτων (Tmax 65°C), στέγνωμα στο φούρνο 1 ώρα στους 100°C, αντικατάσταση κάθε 2 χρόνια
Φίλτρο άνθρακα	Καθαρίζεται (ζεστό νερό ή πλυντήριο πιάτων 65°C), στέγνωμα στο φούρνο 10 λεπτά στους 100°C, αντικατάσταση κάθε 3 χρόνια
Δείκτες κορεσμού	LED L1 σταθερό κόκκινο (φίλτρο λίπους), κόκκινο που αναβοσβήνει (φίλτρο άνθρακα), επαναφορά
Αυτόματη λειτουργία (αισθητήρας)	Ναι, με βαθμονόμηση, ανιχνεύει καπνούς για προσαρμογή ταχύτητας
Σύνδεση με εστία Elica	Ναι, μέσω ασύρματης μονάδας, επιτρέπει συνδυασμένη αυτόματη λειτουργία
Ταχύτητες αναρρόφησης	4 (ταχύτητα 4 περιορισμένη σε 5 λεπτά, μετά επιστροφή στην ταχύτητα 2)
Τροφοδοσία ρεύματος	230 V ~ 50 Hz (ελέγξτε την εσωτερική ετικέτα)
Βάρος	Δεν προσδιορίζεται (βαρέα συσκευή, εγκατάσταση από 2 άτομα)
Στάθμη θορύβου	Δεν προσδιορίζεται (σύμφωνο με EN/IEC 60704)
Συντήρηση	Καθαρισμός με υγρό πανί και ουδέτερο απορρυπαντικό, χωρίς λειαντικά ή οινόπνευμα
Ασφάλεια	Αποσυνδέστε πριν τον καθαρισμό, μην φλαμπάρετε κάτω από τον απορροφητήρα, μη χρησιμοποιείτε χωρίς σχάρα
Ανταλλακτικά	LED, φίλτρα, τηλεχειρισμός (διαθέσιμα μέσω εξυπηρέτησης πελατών)
Επισκευασιμότητα	Επισκευές από εξουσιοδοτημένο τεχνικό, καλώδιο διασύνδεσης μη αντικαταστάσιμο από τον χρήστη

Συχνές ερωτήσεις - AUDREY SENSE ELICA

Πώς να χρησιμοποιήσω τον απορροφητήρα σε λειτουργία απαγωγής;

Αγοράστε το κιτ απαγωγής Elica (δεν παρέχεται). Αφαιρέστε το φίλτρο άνθρακα (μην το τοποθετήσετε). Ακολουθήστε τις οδηγίες του κιτ. Ο απορροφητήρας πρέπει να εγκατασταθεί με αγωγό απαγωγής σύμφωνο με τα τοπικά πρότυπα.

Τι να κάνω αν η LED L1 παραμένει κόκκινη μετά τη διακοπή;

Είναι το σήμα κορεσμού του φίλτρου λίπους. Καθαρίστε το φίλτρο λίπους (πλυντήριο πιάτων ή χειροκίνητα). Μετά τον καθαρισμό, επαναφέρετε το σήμα πατώντας ταυτόχρονα T1 και T2 για 5 δευτερόλεπτα (απορροφητήρας σβηστός).

Πώς να αντιστοιχίσω τον τηλεχειρισμό με τον απορροφητήρα;

Συνδέστε τον απορροφητήρα. Κατά το πρώτο λεπτό τροφοδοσίας, πατήστε παρατεταμένα T2 + T5 στον τηλεχειρισμό. Ο απορροφητήρας επιβεβαιώνει με έγχρωμη ένδειξη LED. Ο τηλεχειρισμός είναι τότε προγραμματισμένος.

Μπορώ να εγκαταστήσω μόνος μου τον απορροφητήρα;

Η ηλεκτρική και μηχανική εγκατάσταση πρέπει να γίνεται από εξειδικευμένο προσωπικό. Ο απορροφητήρας είναι βαρύς: απαιτεί τουλάχιστον δύο άτομα. Στερεώστε τον στην οροφή με τα παρεχόμενα βύσματα (κατάλληλα ανάλογα με την οροφή). Τηρήστε τις ελάχιστες αποστάσεις (50 cm ηλεκτρικό, 65 cm αέριο).

Πώς να αντικαταστήσω τον φωτισμό LED;

Τα LED δεν αντικαθίστανται από τον χρήστη. Επικοινωνήστε με την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών για να αγοράσετε ανταλλακτικά LED και να τα αντικαταστήσει τεχνικός.

Τι να κάνω αν ο απορροφητήρας δεν ανάβει πλέον;

Ελέγξτε πρώτα την τροφοδοσία ρεύματος (διακόπτης, πρίζα). Αν ο απορροφητήρας τροφοδοτείται αλλά δεν ανταποκρίνεται, η ηλεκτρονική μονάδα μπορεί να είναι ελαττωματική. Επικοινωνήστε με την τεχνική υποστήριξη. Μην επιχειρήσετε επισκευή μόνοι σας.

Ποια απορρυπαντικά να χρησιμοποιήσω για τον καθαρισμό του απορροφητήρα;

Χρησιμοποιήστε αποκλειστικά ένα υγρό πανί με ουδέτερο υγρό απορρυπαντικό. Μη χρησιμοποιείτε λειαντικά, οινόπνευμα, διαλύτες ή εργαλεία καθαρισμού. Για τα φίλτρα, χρησιμοποιήστε ζεστό νερό και ήπιο απορρυπαντικό.

Πώς να ενεργοποιήσω την αυτόματη λειτουργία (αισθητήρας);

Απορροφητήρας σβηστός, πατήστε ταυτόχρονα T1 και T2. Η LED L1 εμφανίζει πολλά χρώματα και η LED L2 ανάβει λευκό (λειτουργία μόνο αισθητήρα). Ο απορροφητήρας ρυθμίζει αυτόματα την ταχύτητα ανάλογα με τους ανιχνευθέντες καπνούς.

Μπορώ να συνδέσω τον απορροφητήρα με εστία μαγειρέματος μη Elica;

Η λογική σύνδεση είναι δυνατή μόνο με συγκεκριμένες εστίες Elica. Αν δεν διαθέτετε εστία Elica, απενεργοποιήστε τη μονάδα σύνδεσης (διαδικασία: απορροφητήρας σβηστός, πατήστε 10 δευτερόλεπτα T1+T2, μακρύ μπιπ). Διαφορετικά, ο απορροφητήρας θα προσπαθήσει να συνδεθεί ανεπιτυχώς.

Πόσο συχνά πρέπει να καθαρίζονται τα φίλτρα;

Το φίλτρο λίπους πρέπει να καθαρίζεται τουλάχιστον μία φορά το μήνα (ή μόλις ανάψει το σήμα κορεσμού). Το φίλτρο άνθρακα μπορεί να καθαρίζεται κάθε 2 μήνες (ή όταν αναβοσβήνει το σήμα). Αντικαταστήστε το φίλτρο λίπους κάθε 2 χρόνια και το φίλτρο άνθρακα κάθε 3 χρόνια.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AUDREY SENSE ELICA

Σημείωση: Οι ειδικές ενδείξεις με το σύμβολο “(*)” είναι εξαρτήματα που παρέχονται προαιρετικά μόνο σε μερικά μοντέλα ή δεν παρέχονται καθόλου και πρέπει να αγοραστούν.

Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη

συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή.

Για όλες τις εργασίες εγκατάστασης και συντήρησης, προβλέπονται εργαλεία.

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από άτομα ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές δυνατότητες ή έλλειψη εμπειρίας και γνώσης, εάν επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται.

Ενέχονται.

Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.

Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη.

Όταν ο χώρος λειτουργεί ο απορροφητήρας, υπάρχουν και συσκευές καύσης αέρα ή απαγωγής, πρέπει να εξασφαλίζεται πάντα επαρκής αέρας.

Ο απορροφητήρας πρέπει να καθαρίζεται συχνά, εσωτερικά και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟΝ ΜΗΝΑ), σύμφωνα με τις οδηγίες συντήρησης του παρόντος εγχειριδίου.

Η μη τήρηση των κανόνων καθαρισμού του απορροφητήρα και αντικατάστασης και καθαρισμού των φίλτρων πρέπει να προκαλεί κίνδυνο πυρκαγιάς.

Απαγορεύεται η χρήση ανοιχτής φλόγας (φλάμπε) κάτω από τον απορροφητήρα.

Η χρήση ελεύθερης φλόγας καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυρκαγιά, γι' αυτό πρέπει να αποφεύγεται.

Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο έτσι ώστε να αποφεύγεται υπερχείλιση λαδιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα είναι εκτός λειτουργίας, τα πλαϊνά μέρη του απορροφητήρα πρέπει να είναι κλειστά.

Αντικαταστήστε τον λαμπτήρα μόνο με τον ίδιο τύπο λαμπτήρα (βλέπε Κεφάλαιο συντήρησης/αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου).

Προειδοποίηση! Μη συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο εάν δεν έχει ολοκληρωθεί η εγκατάσταση.

Πρέπει να τηρούνται όλοι οι ισχύοντες τεχνικοί κανόνες και οι κανόνες ασφαλείας της εκκένωσης καπνών.

Ο αέρας που απαλλάσσεται δεν πρέπει να κατευθύνεται σε αγωγό που χρησιμοποιείται για την εκκένωση καπνών που παράγονται από συσκευές καύσης αερίου άλλου είδους.

Μη χρησιμοποιείτε ή μην αφήνετε τον απορροφητήρα χωρίς λαμπτήρες σωστά τοποθετημένους, για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας.

Μη χρησιμοποιείτε τον απορροφητήρα αν δεν είναι σωστά τοποθετημένο το εστιακό σημείο.

Μη χρησιμοποιείτε ποτέ τον απορροφητήρα αν είναι εκτός στήριξης, εκτός αν αναφέρεται ρητά στο εγχειρίδιο.

Χρησιμοποιήστε μόνο τις βίδες στερέωσης που παρέχονται με το προϊόν εγκατάστασης ή, αν δεν παρέχονται, προμηθευτείτε το σωστό τύπο βίδων. Χρησιμοποιήστε το σωστό μήκος βίδων, όπως ορίζεται από τις οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε αντιπρόσωπο ή εξουσιοδοτημένο κέντρο συντήρησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Εάν η εγκατάσταση βίδων και στήριξης/στερέωσης δεν γίνει σύμφωνα με τις οδηγίες, μπορεί να προκύψουν κίνδυνοι ηλεκτρικής φόρτισης.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/EC σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (WEEE).

Εξασφαλίζοντας ότι αυτό το προϊόν απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να προκληθούν από τον ακατάλληλο χειρισμό του προϊόντος ως απόβλητο.

Το σύμβολο πάνω στο προϊόν, ή στα έγγραφά του, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόβλητο. Αντί για αυτό, πρέπει να παραδοθεί στο κατάλληλο σημείο συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η απόρριψη πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για τη διάθεση των απορριμμάτων.

Για περισσότερες πληροφορίες σχετικά με την επεξεργασία, τη συλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε το προϊόν.

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:

Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προσοχή για να μειωθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίζετε το μαγείρεμα και αφήστε τον να λειτουργεί για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης συγκέντρωσης καπνού και ατμού. Χρησιμοποιήστε την επιταχυνόμενη ή την ταχύτητα μόνο σε ακραίες καταστάσεις.

Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν χρειάζεται ή για να διατηρηθεί καλή απόδοση της μείωσης της οσμής. Καθαρίστε το φίλτρο λίπους όταν χρειάζεται ή για να διατηρηθεί καλή απόδοση του φίλτρου λίπους. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος των σωληνώσεων που υποδεικνύεται στο εγχειρίδιο αυτό, ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο απορροφητήρας είναι σχεδιασμένος για να χρησιμοποιηθεί ως συσκευή εσωτερικής κυκλοφορίας.

Οι καπνοί και οι ατμοί του μαγειρέματος απορροφώνται εσωτερικά του απορροφητήρα, φιλτράρονται και καθαρίζονται περνώντας δια μέσου του/των φίλτρου/φίλτρων λίπους και του/των φίλτρου/φίλτρων άνθρακα των οσμών. Πρέπει να είναι εφοδιασμένος ο απορροφητήρας.

Προσοχή

Μπορείτε να αγοράσετε το σετ για τη λειτουργία απορρόφησης.

Σε αυτή την περίπτωση, δεν πρέπει να εγκατασταθεί το φίλτρο άνθρακα.

Επιπλέον, πριν ο απορροφητήρας μπορεί να απαιτεί εγκατάσταση απορροφητήρα διαφορετική από αυτήν που παρουσιάζεται στο παρόν εγχειρίδιο, για αυτό τον λόγο αποφεύγετε την εγκατάσταση του απορροφητήρα. Αγοράστε το σετ για τη λειτουργία απορρόφησης και συμβουλευτείτε τις οδηγίες που περιέχονται με το σετ.

Εγκατάσταση

Η ηλεκτρική και μηχανική εγκατάσταση πρέπει να γίνεται αποκλειστικά από εξειδικευμένα άτομα.

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης εστιών και του κάτω μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι μικρότερη των 50 εκ. στην περίπτωση ηλεκτρικών κουζινών και των 65 εκ. στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για βάση εστιών αερίου καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να τη λάβετε υπόψη.

Ηλεκτρική σύνδεση

Η παροχή τάσης του ρεύματος πρέπει να αντιστοιχεί στην τάση που προβλέπεται από την πινακίδα που βρίσκεται στο εσωτερικό του απορροφητήρα.

Το προϊόν είναι σχεδιασμένο για την ασφαλή σύνδεση με το ρεύμα. Εγκαταστήστε έναν διακόπτη διαρροής που να πληροί τους κανόνες ασφαλείας, ώστε να εξασφαλίζεται η πλήρης απόσυνδεση από το ρεύμα πριν από τη σύνδεση σε ρεύματα υπέρτασης III, σύμφωνα με τους όρους εγκατάστασης του προϊόντος.

ΠΡΟΣΟΧΗ! Το αντικείμενο Β (υποστήριγμα για βίδωμα στο ταβάνι), περιέχει ηλεκτρική σύνδεση (κίτρινο-πράσινο καλώδιο). Συνδέστε το με το ηλεκτρικό δίκτυο του οικιακού ηλεκτρικού πίνακα. Εικ. 16-17

ΠΡΟΣΟΧΗ! Αυτή η ειδική προσοχή στην τοποθέτηση του περιεχομένου καθορίζει: η έλλειψη στην ορθή τοποθέτηση μπορεί να προκαλέσει σοβαρές βλάβες στην οικιακή συσκευή. Κίνδυνος ηλεκτροπληξίας για τη χρήση ή τον εξοπλισμό.

Προσοχή! Η αντικατάσταση του καλωδίου διασύνδεσης με ρεύμα πρέπει να γίνεται αποκλειστικά από εξουσιοδοτημένο και εξειδικευμένο συνεργείο τεχνικής βοήθειας.

Εγκατάσταση

Πριν να αρχίσετε την εγκατάσταση:

Ελέγξτε ότι το προϊόν που αγοράσατε είναι κατάλληλο για τον επιλεγμένο χώρο εγκατάστασης. Για να αφαιρέσετε, δείτε επίσης τις σχετικές παραγράφους. Αφαιρέστε τα φίλτρα ενεργού άνθρακα, εάν παρέχονται (δείτε επίσης τη σχετική παράγραφο). Αυτό το τοποθετείται μόνο εάν χρησιμοποιείται ο απορροφητήρας με τον τύπο φίλτρου άνθρακα. Ελέγξτε (για τη μεταφορά της συσκευής) ότι δεν υπάρχει άλλο παρεχόμενο υλικό μέσα στον απορροφητήρα (π.χ. ταινίες βίδας, εγγυήσεις, κλπ), τελικά αφαιρέστε τα και κρατήστε τα.

Προσοχή! Μην συνδέετε τον απορροφητήρα στο ηλεκτρικό δίκτυο.

Σε περίπτωση που διαθέτεις εστία μαγειρέματος Elica: Εκτελέστε την ηλεκτρική σύνδεση του απορροφητήρα και της εστίας μαγειρέματος Elica ταυτόχρονα για την επιλεγμένη λογική σύνδεση μεταξύ του απορροφητήρα και της εστίας μαγειρέματος Elica (δείτε επίσης την παράγραφο "Λειτουργία-Ρύθμιση παραμέτρων για αυτή τη λειτουργία-Βαθμονόμηση του αισθητήρα" και "Λειτουργία-Ρύθμιση παραμέτρων για αυτή τη λειτουργία-λογική σύνδεση μεταξύ του απορροφητήρα και της εστίας μαγειρέματος Elica").

Σε περίπτωση του ΕΔι διαθέτετε μία εστία μαγειρέματος Elica: Στην περίπτωση αυτή ο απορροφητήρας αφού συνδεθεί με το ηλεκτρικό δίκτυο θα πρέπει να συνδεθεί με μία εστία μαγειρέματος.

Περιμένετε μέχρι ο απορροφητήρας να τελειώσει τις προσπάθειες σύνδεσης (5 λεπτά περίπου) και προχωρήστε στην απενεργοποίηση της ηλεκτρικής μονάδας σύνδεσης ως εξής: Με απενεργοποιημένο τον απορροφητήρα πατήστε ταυτόχρονα για περισσότερο από 10 δευτερόλεπτα τα πλήκτρα T1 και T2 (δείτε παράγραφο Λειτουργία). Ο απορροφητήρας εκπέμπει ένα σύντομο ακουστικό σήμα (beep- μετά από 5 δευτερόλεπτα περίπου), στη συνέχεια ένα μακρύ ακουστικό σήμα (beeep) υποδεικνύοντας την απενεργοποίηση (το led L1 ανάβει σε κόκκινο χρώμα για μερικά δευτερόλεπτα).

Επαναφέρετε τις μονάδες σύνδεσης μεταξύ του απορροφητήρα και της εστίας μαγειρέματος Elica: Με απενεργοποιημένο τον απορροφητήρα πατήστε ταυτόχρονα για περισσότερο από 10 δευτερόλεπτα τα

T1 και T2 (δείτε παράγραφο Λειτουργία). Ο απορροφητήρας εκπέμπει πρώτα ένα σύντομο ακουστικό σήμα (beep- μετά από 5 δευτερόλεπτα περίπου), στη συνέχεια ένα μακρύ ακουστικό σήμα (beeep) υποδεικνύοντας την ενεργοποίηση (το led L1 ανάβει σε κόκκινο χρώμα για μερικά δευτερόλεπτα).

Αυτού του είδους ο ατοπροστατευτής πρέπει να τηρείται ταβάνι.

Πιθανόν είναι ένα βάρος. Η εισαγωγή και η εγκατάσταση του ατομοποιητήρα γίνεται τουλάχιστον από δύο ή περισσότερους ανθρώπους.

Ο απορροφητήρας πρέπει να τοποθετηθεί σε διάφορους τύπους τοίχων/οροφών. Είναι απαραίτητο να συμβουλευτείτε έναν εξειδικευμένο τεχνικό για να διασφαλιστεί η κατάλληλη επιλογή των υλικών ανάλογα με τον τύπο του τοίχου/οροφής. Ο τοίχος/οροφή πρέπει να είναι αρκετά ανθεκτικός ώστε να αντέχει το βάρος του απορροφητήρα. Μην εγκαταστήσετε τον απορροφητήρα με οικιακό ή άλλο τρόπο. Η στήριξη πρέπει να γίνεται μόνο με τα κατάλληλα εξαρτήματα.

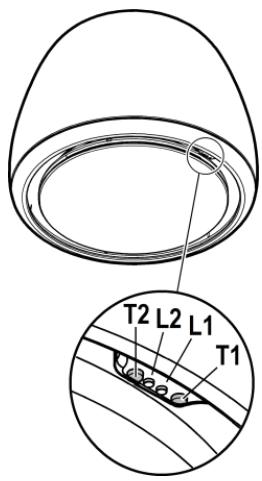

Λειτουργία

Ο ατομοποιητής διαθέτει έναν ελεγκτή που είναι ενσωματωμένος στον ατομοποιητή και μπορεί να ελεγχθεί είτε και τελικά να ενεργοποιηθεί (παρέχεται μόνο με ορισμένα όργανα).

Πίνακας ελέγχου στον απορροφητήρα.

Τ1. Πλήκτρο ελέγχου της ταχύτητας (ισχύος) απορρόφησης.

Πάντοτε κατ' αναλογίαν μετράτε την ταχύτητα του είδους μετά:

Ταχύτητα OFF - Led L1: σβηστό

Ταχύτητα 1 (χαμηλή απορρόφηση) - Led L1: φως πράσινο

Το Led L2 αναβοσβήνει σε πράσινο χρώμα αν έχει ενεργοποιηθεί ή απενεργοποιηθεί ο απορροφητήρας (μόνο με τηλεχειριστήριο).

Ταχύτητα 2 (μέση απορρόφηση) - Led L1: φως κίτρινο

Το Led L2 αναβοσβήνει σε κίτρινο χρώμα αν έχει ενεργοποιηθεί ή απενεργοποιηθεί ο απορροφητήρας (μόνο με τηλεχειριστήριο).

Ταχύτητα 3 (υψηλή απορρόφηση) - Led L1: φως μπλε

Το Led L2 αναβοσβήνει σε μπλε χρώμα αν έχει ενεργοποιηθεί ή απενεργοποιηθεί ο απορροφητήρας (μόνο με τηλεχειριστήριο).

Ταχύτητα 4 (Εναλλακτική αναπαραγωγή) - LED L1: χαμηλή ταχύτητα

Σημείωση 1: Η ταχύτητα 4 έχει μια περιορισμένη διάρκεια 5 λεπτών, κατόπιν τούτου αναρρόφηση μεταφέρεται αυτόματα στην ταχύτητα 2.

T2. Πλήκτρο ελέγχου φωτισμού (φως επιφάνειας μαγειρέματος - χαμηλός φωτισμός).

Πατήστε το κουμπί για την ενεργοποίηση της επιφάνειας εργασίας.

Πιέστε και κρατήστε το πλήκτρο για περισσότερο χρόνο, ώστε να έχετε χαμηλή φωτεινότητα.

Σημείωση: Ο χαμηλός φωτισμός είναι διαθέσιμος μόνο σε ορισμένα μοντέλα.

Σήμανση κορεσμού φίλτρου λίπους - Led L1: κόκκινο φως.

Η σήμανση εμφανίζεται για ένα λεπτό περίπου μετά την ενεργοποίηση του απορροφητήρα.

Οι τακτικές επιθεωρήσεις αναλαμβάνονται από το εκτελεστικό συμβούλιο των πυρήνων.

Σήμανση κορεσμού φίλτρου άνθρακα - Led L1: κόκκινο φως που αναβοσβήνει.

Η σήμανση εμφανίζεται για ένα λεπτό περίπου μετά την ενεργοποίηση του απορροφητήρα.

Η ταυτότητα οργάνων αυτή εκτελείται με την υπογραφή των πρωτοκόλλων ανάβρακα.

Ατενεργοποίηση/Ενεργοποίηση οικιακού κορεσμού ιατρού ανάπαυλα:

Η ονομασία αυτή είναι κανονικοποιημένη, για να την αποφεύγουμε συνεχώς:

Με το βήμα 0 του απορροφητήρα πατήστε ταυτόχρονα τα κουμπιά T1 και T2 μέχρι να ακούσετε την ηχητική ειδοποίηση (beep).

Αφαιρέστε και τα δύο κουμπιά και γυρίστε τα δύο κουμπιά T1 και T2 σε συστοιχία.

Το LED L1 φωτίζεται σταθερά με κόκκινο χρώμα (κατάσταση ενεργή) για να αρχίσει η συνέχεια να αναβοσβήνει (κατάσταση ανενεργοποιημένη).

Επαναλάβετε τη διαδικασία για να ενεργοποιήσετε ξανά τη λειτουργία, το κόκκινο LED L1 που αναβοσβήνει (ανενεργοποιημένη λειτουργία) φωτίζεται σταθερά (λειτουργία ενεργοποιημένη).

Επαναφορά λειτουργίας κορμού ρυθμών.

Με σβήσιμο του ατμοποιητή πατήστε ταυτόχρονα τα κουμπιά T1 και T2 για τουλάχιστον 5 δευτερόλεπτα, το LED L1 αρχίζει να αναβοσβήνει το κορμό.

Επαναλάβετε τη διαδικασία σε περίπτωση ταυτόχρονης λειτουργίας και των δύο.

ΣΥΝΔΕΣΗ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ:

Η σύνδεση του τηλεχειριστηρίου εμφανίζεται στα δύο LED αναμμένα που δείχνουν την ακόλουθη περισσότερο χρωμάτων.

Αυτόματη λειτουργία (αισθητήρας), σύνδεση με SNAP και ένδειξη θέρμανσης Elica.

Προσοχή! Σας συμβουλεύουμε να προχωρήσετε στη "Ρύθμιση των παραμέτρων για την αυτόματη λειτουργία" (βλέπε σχετική παράγραφο) πριν χρησιμοποιήσετε την αυτόματη λειτουργία και συνδέσετε τον ατμοποιητή με το SNAP και την ένδειξη θέρμανσης.

Αυτόματη λειτουργία (αισθητήρας)

Ο ατμοποιητής θα ανάβει στην πιο κατάλληλη ταχύτητα ανάλογα με τους καπνούς που ανιχνεύονται από τον αισθητήρα S στον τόπο όπου είναι εγκατεστημένος ο ατμοποιητής.

Για να ενεργοποιήσετε τη λειτουργία αυτή:

Πατήστε ταυτόχρονα τα κουμπιά T1 και T2, το LED L1 θα φωτίσει δείχνοντας διαφορά χρώματα, το LED L2 θα γίνει λευκό.

Αυτόματη λειτουργία του ατμοποιητή με SNAP

Σημείωση: Το SNAP® είναι μία βοηθητική μονάδα απορρόφησης που λειτουργεί μαζί με τον απορροφητήρα. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο χρήσης που παρέχεται με το SNAP®

Για να ενεργοποιήσετε τη λειτουργία αυτή:

Πατήστε ταυτόχρονα τα κουμπιά T1 και T2. Το LED L1 θα ανάψει δείχνοντας διάφορα χρώματα, το LED L2 θα γίνει πορτοκαλί.

Αυτόματη λειτουργία του απορροφητήρα με την εστία ψησίματος Elica.

Η συμπεριφορά του απορροφητήρα θα εξαρτηθεί και από τη χρήση της εστίας Elica.

Σημείωση: Η αυτόματη λειτουργία με την εστία ψησίματος Elica είναι δυνατή μόνο με συγκεκριμένες εστίες ψησίματος. Για περισσότερες πληροφορίες, επικοινωνήστε με τον τοπικό αντιπρόσωπο ή το Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης.

Για να ενεργοποιήσετε τη λειτουργία αυτή:

Πατήστε ταυτόχρονα τα κουμπιά T1 και T2. Το LED L1 θα φωτίσει δείχνοντας διάφορα χρώματα, το LED L2 θα γίνει μπλε.

Αυτόματη λειτουργία του απορροφητήρα με SNAP και εστία ψησίματος Elica.

Για να ενεργοποιήσετε τη λειτουργία αυτή:

Πατήστε ταυτόχρονα τα κουμπιά T1 και T2. Το LED L1 θα φωτίσει δείχνοντας διάφορα χρώματα, το LED L2 θα γίνει πορτοκαλί.

Ρύθμιση των παραμέτρων για την αυτόματη λειτουργία

Σημείωση: Όλες οι λειτουργίες βαθμονόμησης, επιλογής, ρύθμισης και λογικής σύνδεσης που περιγράφονται στη συνέχεια είναι δυνατές με τον απορροφητήρα σβηστό (OFF), και περιλαμβάνουν:

Βαθμονόμηση του απορροφητήρα (αυτόματη ή χειροκίνητη). Επιλογή της εστίας ψησίματος. - Λογική σύνδεση μεταξύ απορροφητήρα και εστίας ψησίματος (αν διαθέτετε μία κατάλληλη εστία ψησίματος Elica). Λογική σύνδεση μεταξύ απορροφητήρα και SNAP

(αν διαθέτετε SNAP®)

Βαθμονόμησε τον ατμοποιητή.

Σημείωση: Η βαθμονόμηση διαρκεί 5 λεπτά περίπου, τα LED L1 και L2 αναβοσβήνουν σε λευκό χρώμα.

Η βαθμονόμηση είναι απαραίτητη για να επιτρέψει στον αισθητήρα με τον οποίο είναι εξοπλισμένος ο ατμοποιητής να δουλέψει σωστά και μπορεί να είναι:

Αυτόματη:

Κάθε φορά που επανασυνδέεται ο ατμοποιητής με το ηλεκτρικό δίκτυο (για παράδειγμα: με την πρώτη εγκατάσταση ή μετά από κάποιο blackout).

Χειροκίνητη:

Εκτελείται όταν παρατηρηθεί ότι αυτόματη λειτουργία του δεν είναι ικανοποιητική και θα πρέπει να εκτελείται όταν στην κουζίνα υπάρχουν κανονικές περιβαλλοντικές συνθήκες.

Πιέστε παρατεταμένα το κουμπί T1.

Επιλέξτε την εστία ψησίματος.

Πιέστε ταυτόχρονα τα κουμπιά T1 και T2 και ακούστε ένα ηχητικό σήμα (beep), απελευθερώστε τα κουμπιά και πιέστε ξανά (εντός 5 δευτερολέπτων περίπου) μόνο το T2 για να εισέλθετε στην κατάσταση της επιλογής της εστίας ψησίματος.

Με τα διαδοχικά πατήματα του κουμπιού T2 μπορείτε να επιλέξετε την εστία ψησίματος που επιθυμείτε ανάλογα με το ακόλουθο σχήμα:

Led 2 Τnptokai: Εστία υγραερίου

Led 2 μπλε: Επαγωγική εστία ψησίματος

Led 2 λευκό: Ηλεκτρική εστία ψησίματος

Το προεπιλεγμένο πλήκτρο παραμένει αναμμένο υποδεικνύοντας την επιλογή που έγινε, μετά από 10 δευτερόλεπτα το πλήκτρο σβήνει εν συντομία δείχνοντας ότι η επιλογή που έγινε έχει καταγραφεί.

Ακολουθείστε τη διαδικασία σύνδεσης του απορροφητήρα και της εστίας σύμφωνα με τα παρακάτω βήματα (εστία Εlica).

α. Συνδέστε τον απορροφητήρα και την εστία Εlica ταυτόχρονα. β. Ο απορροφητήρας εκπέμπει 2 διακεκριμένα ηχητικά σήματα (beep) υποδεικνύοντας ότι είναι έτοιμος να δεχτεί το σήμα της σύνδεσης από την εστία Εlica. γ. Οι προϋποθέσεις σύνδεσης με την εστία Εlica διαρκούν 5 λεπτά. Εντός αυτού του χρονικού διαστήματος ο απορροφητήρας εκπέμπει 3 συνεχόμενα ηχητικά σήματα (beep) δείχνοντας ότι η σύνδεσή του έγινε με την εστία Εlica. δ. Ελέγξτε ότι η σύνδεσή του έγινε με την εστία Εlica: δείτε παράγραφο "Αυτόματη λειτουργία του απορροφητήρα με την εστία Εlica".

Εάν δεν γίνει η λογική σύνδεση μεταξύ απορροφητήρα και εστίας Εlica, προχωρήστε ως εξής:

Αποσυνδέστε και ξανασυνδέστε τον απορροφητήρα στο ηλεκτρικό δίκτυο τουλάχιστον 5 φορές μέσα σε 30 δευτερόλεπτα.

Επαναλάβετε τη διαδικασία α-β-γ-δ που περιγράφεται παραπάνω.

Λογική σύνδεση μεταξύ του απορροφητήρα και SNAP (αν διαθέτετε SNAP).

Η σύνδεση του απορροφητήρα και SNAP είναι αυτόματη.

Δεν χρειάζεται να εκτελέσετε καμία ρύθμιση.

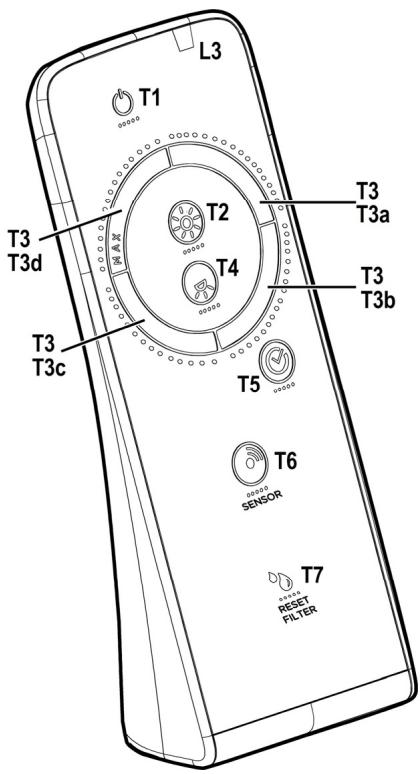

Χειρισμός

Προσοχή! Μερικές από τις λειτουργίες του χειριστηρίου αυτού ενεργοποιούνται μόνο με ορισμένα μοντέλα απορροφητήρα.

Πρόγραμμα χειριστηρίου:

Πιέστε τα πλήκτρα T2 + T5 κάτω από τον τρόπο λειτουργίας του απορροφητήρα. Η τελική σύνδεση γίνεται στον απορροφητήρα.

Περιγραφή των λειτουργιών του χειριστηρίου

T1. Πλήκτρο OFF

T2. Πλήκτρο ON/OFF και ρύθμισης έντασης χαμηλού φωτισμού.

T3. Πλήκτρο ελέγχου της ταχύτητας (ισχύος) απορρόφησης.

T4. Πλήκτρο ON/OFF φωτισμού επιφάνειας μαγειρέματος.

T5. Διακόπτης ON/OFF Καθεστερημένης ατμοποίησης του απορροφητήρα.

T6. Πλήκτρο ON/OFF αισθητήρα.

T7. Πλήκτρο reset σήμανσης κορεσμού φίλτρων.

L3. Led λυχνία λειτουργίας του απορροφητήρα.

Σημείωση: Ακουμπήστε ξανά τα πλήκτρα ασκώντας μία ελαφριά πίεση για να επιλέξετε τις λειτουργίες που διατίθενται.

T1. Πλήκτρο OFF

Πιέστε για να απενεργοποιήσετε τον απορροφητήρα.

T2. Πλήκτρο ON/OFF για ρύθμιση έντασης χαμηλού φωτισμού.

Πιέστε σύντομα για να ενεργοποιήσετε ή να απενεργοποιήσετε το χαμηλό φωτισμό.

Πιέστε παρατεταμένα για να ρυθμίσετε την ένταση.

Σημείωση: Ο χαμηλός φωτισμός είναι διαθέσιμος μόνο σε ορισμένα μοντέλα.

T3. Πλήκτρο ελέγχου της ταχύτητας (ισχύος) απορρόφησης.

Ακουμπήστε ξανά το πλήκτρο αρχίζοντας από οποιαδήποτε θέση ασκώντας μια προοδευτική κίνηση ή δεξιόστροφα ή αριστερόστροφα για να αυξήσετε ή να εισαγάγετε την ταχύτητα της απορρόφησης.

Το πλήκτρο είναι το πλήκτρο ταχύτητας. Μπορείτε να πιέσετε την ταχύτητα του ενεργού ρεύματος πατώντας αριστερά το αντίστοιχο πλήκτρο.

Ταχύτητα 1 (χαμηλή αναρρόφηση).

Ταχύτητα 2 (μέση αναρρόφηση).

Ταχύτητα 3 (υψηλή αναρρόφηση).

Ταχύτητα 4 (εντατική αναρρόφηση).

T4. Πλήκτρο ON/OFF φωτισμού επιφάνειας μαγειρέματος.

Πατήστε για να ενεργοποιήσετε ή να απενεργοποιήσετε τον φωτισμό της επιφάνειας μαγειρέματος.

T5. Πλήκτρο ON/OFF καθυστερημένης απενεργοποίησης του απορροφητήρα.

Πατήστε για να προγραμματίσετε την καθυστερημένη απενεργοποίηση του απορροφητήρα, βάσει της ταχύτητας (ισχύς) της αναρρόφησης που είναι ενεργοποιημένη εκείνη τη στιγμή.

Ταχύτητα 1 (χαμηλή αναρρόφηση): 20 λεπτά

Ταχύτητα 2 (μέση αναρρόφηση): 15 λεπτά

Ταχύτητα 3 (υψηλή αναρρόφηση): 10 λεπτά

T6. Πλήκτρο ON/OFF αισθητήρα.

Πατήστε παρατεταμένα για να ενεργοποιήσετε/απενεργοποιήσετε τον τρόπο λειτουργίας του αισθητήρα, ο οποίος προβλέπει τη διαχείριση της αναρρόφησης με αυτόματο τρόπο.

Σημείωση: Ο αισθητήρας είναι διαθέσιμος μόνο σε ορισμένα μοντέλα.

T7. Πλήκτρο reset σημασίας κορεσμού φίλτρων.

Συντήρηση του ηλεκτρικού εργαλείου

Καθαρισμός του ηλεκτρικού εργαλείου:

Καθαρίστε το ηλεκτρικό εργαλείο με ένα υγρό πανί και με ένα ουδέτερο διάλυμα απορρυπαντικού χωρίς ουσίες που να χαράζουν.

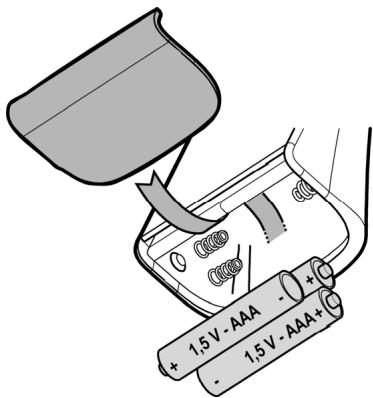

Αντικατάσταση της μπαταρίας:

Ανοίξτε τη θήκη της μπαταρίας. - Αντικαταστήστε τις αποφορτισμένες μπαταρίες με νέες μπαταρίες των 1,5V του ΑΑΑ.

Κατά την τοποθέτηση της νέας μπαταρίας προσέξτε την ορθή πολικότητα που υποδεικνύεται στη θήκη της μπαταρίας! - Ανακλείστε τον χώρο της μπαταρίας.

Καταστροφή των μπαταριών

Η καταστροφή των μπαταριών πρέπει να γίνεται πάντοτε σύμφωνα με τις ισχύουσες και προβλεπόμενες διατάξεις. Μην πετάτε τις άδειες μπαταρίες με τα οικιακά απορρίμματα. Οι άδειες μπαταρίες πρέπει να ανακυκλώνονται πάντοτε και να διατίθενται με ασφαλή και υγιεινό τρόπο.

Για πληρέστερη ενημέρωση αναφορικά με την προστασία του περιβάλλοντος, την ανακύκλωση και την καταστροφή των μπαταριών, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο ανακύκλωσης απορριμμάτων.

Συντήρηση

Καθαρισμός

Για τον καθαρισμό ο χρήστης χρησιμοποιεί ένα υγρό πανί και ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Ή ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

Αποφεύγετε χρήση διαβρωτικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φίλτρο για τα λίπη

Συγκρατεί τα οσμήματα που προέρχονται από το μαγείρεμα.

Θα πρέπει να καθαρίζεται τουλάχιστον μία φορά το μήνα (ή όταν το σύστημα ένδειξης κορεσμού των φίλτρων - αν

πρόκειται για το μοντέλο που έχετε - υποδεικνύει αυτήν την ανάγκη), με ντιά καθαριστικά, στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία και σε σύντομο κύκλο. (Μέγιστη θερμ. 70°C)

Όταν πλένεται στο πλυντήριο πιάτων, τα σταγονίδια νερού πρέπει να εξαερώνονται.

Το φίλτρο θα πρέπει να στεγνώνεται στο φούρνο στην ελάχιστη θερμοκρασία 100°C για μία ώρα. Σε περίπτωση που το φίλτρο είναι ακόμα υγρό, επαναλάβετε τη διαδικασία.

Αντικαταστήστε το φίλτρο τουλάχιστον κάθε 2 χρόνια.

Προσοχή! Αφού εκτελέσετε τη συντήρηση του φίλτρου, εγκαταστήστε στο κατάλληλο δοχείο πρώτα το φίλτρο λίπους, στη συνέχεια το φίλτρο άνθρακα. Αυτό το τελευταίο αναγνωρίζεται καθώς είναι σφραγισμένο μέσα σε ένα καλάθι.

Βεβαιωθείτε ότι, ενώ τοποθετείται το δοχείο, είναι ευθυγραμμισμένο με το φίλτρο λίπους.

Φίλτρο άνθρακα (μόνο για τον τύπο Φιλτραρίσματος)

Απορροφά τις οσμές που προέρχονται από το μαγείρεμα.

Προσοχή! Το φίλτρο ενεργού άνθρακα αναγνωρίζεται γιατί είναι σφραγισμένο μέσα σε ειδικό κάλυμμα. Εκτελέστε τις εργασίες συντήρησης και καθαρισμού του φίλτρου ακολουθώντας τις οδηγίες προσοχής ώστε να μην καταστραφεί η επιφάνεια του καλύμματος. Το φίλτρο άνθρακα μπορεί να πλυθεί κάθε δύο μήνες (ή όταν το σύστημα ένδειξης κορεσμού των φίλτρων - αν πρόκειται για το μοντέλο που διαθέτετε - υποδεικνύει αυτήν την ανάγκη) σε ζεστό νερό και ήπιο απορρυπαντικό ή στο πλυντήριο πιάτων στους 65°C (στην περίπτωση πλυσίματος στο πλυντήριο πιάτων γίνεται ολόκληρος ο κύκλος χωρίς άλλα πιάτα μέσα).

Αφαιρέστε το νερό που περισσεύει χωρίς να καταστρέψετε το φίλτρο, μετά βάλτε το στον φούρνο για 10 λεπτά στους 100°C για να στεγνώσει τελείως.

Αντικαταστήστε το φίλτρο κάθε 3 χρόνια και κάθε φορά που το πάνελ έχει υποστεί ζημιά.

Προσοχή! Αφού εκτελέσετε την αντικατάσταση του φίλτρου, εγκαταστήστε το καινούργιο φίλτρο. Τοποθετήστε το φίλτρο στη θέση του, στη συνέχεια το φίλτρο αφαιρείται. Αυτό το τελευταίο αναγνωρίζεται καθώς είναι σφραγισμένο μέσα σε ένα κουτί.

Βεβαιωθείτε ότι, εφόσον εγκατασταθεί το εξάρτημα, είναι ενεργό το φίλτρο.

Αντικατάσταση λαμπτήρων - Εικ. 27

Ο απορροφητήρας διαθέτει σύστημα φωτισμού που χρησιμοποιεί την τεχνολογία LED.

Η τεχνολογία LED εγγυάται άριστο φωτισμό, διάρκεια έως 10 φορές μεγαλύτερη από τους κοινούς λαμπτήρες, ενώ παράλληλα επιτρέπουν την εξοικονόμηση έως και 90% ηλεκτρικής ενέργειας.

Για την αγορά του LED που πρόκειται να αντικατασταθεί, απευθυνθείτε στην υπηρεσία τεχνικής υποστήριξης.
