| Tipo di prodotto | Cappa da cucina isola (fissaggio a soffitto) |
| Modello | AUDREY SENSE |
| Marca | ELICA |
| Utilizzo | Filtrante (ricircolo) o evacuazione (kit opzionale) |
| Distanza minima dal piano cottura | 50 cm (elettrico), 65 cm (gas o misto) |
| Comandi | Pannello tattile (4 velocità + arresto) + telecomando senza fili (opzionale) |
| Illuminazione | LED (piano cottura e luce diffusa secondo modello) |
| Filtro antigrasso | Metallico, lavabile in lavastoviglie (Tmax 65°C), asciugare in forno 1 h a 100°C, sostituire ogni 2 anni |
| Filtro al carbone | Pulibile (acqua calda o lavastoviglie 65°C), asciugare in forno 10 min a 100°C, sostituire ogni 3 anni |
| Indicatori di saturazione | LED L1 rossa fissa (filtro antigrasso), rossa lampeggiante (filtro al carbone), resettabile |
| Funzione automatica (sensore) | Sì, con calibrazione, rileva i fumi per adattare la velocità |
| Connessione con piano Elica | Sì, tramite modulo senza fili, permette il funzionamento automatico accoppiato |
| Velocità di aspirazione | 4 (velocità 4 limitata a 5 min, poi ritorno a velocità 2) |
| Alimentazione elettrica | 230 V ~ 50 Hz (verificare etichetta interna) |
| Peso | Non specificato (apparecchio pesante, installazione a 2 persone) |
| Livello sonoro | Non specificato (conforme EN/IEC 60704) |
| Manutenzione | Pulire con panno umido e detergente neutro, non abrasivi né alcol |
| Sicurezza | Scollegare prima della pulizia, non fiammeggiare sotto la cappa, non utilizzare senza griglia |
| Pezzi di ricambio | LED, filtri, telecomando (disponibili tramite SAV) |
| Riparabilità | Riparazioni da tecnico autorizzato, cavo di interconnessione non sostituibile dall'utente |
Domande frequenti - AUDREY SENSE ELICA
Domande degli utenti su AUDREY SENSE ELICA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale AUDREY SENSE - ELICA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AUDREY SENSE del marchio ELICA.
MANUALE UTENTE AUDREY SENSE ELICA
Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.
! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
Note: I particolari contrassegnati con il symbolo "(*)" sono accessori optionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.
Avvertenze
Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte disponità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenione dei pericoli adesso inerenti.
I bambini devono essere controllati affinché non giochino con l'apparecchio. La pulizia e la manutenzione non deve essere effettuata da bambinienza sorveglianza.
Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunique quanto espressamente indicato nelle istruzioni di manutenzione riportate in quello manuale.
L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.
E’ severamente vietato fare cibi alla fiamma sotto la cappa.
L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.
La frittura delve essere fissate fatto controllo one evitare che l'olio surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di quello manuale.
Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti.
L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
Maiutilizzarelacappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.
Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.
ATTENZIONE! La mancata installmente di viti e dispositivi di
fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che quello prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di ragcolla per il riciclaggio di apparentcietature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un correttto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后期 il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenenere ben efficente il systemadi riduzione degli odori, sostituire, quando è necessario, il/i filtrato/ carbone. Per Maintainere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in quello manuale.
Utilizzazione
La cappa è realizzata per essere utilizzata in versione filtrante a ricircolo interno.
I fumi e vapori della cottura vengono aspirati all'interno della cappa, filtrati e depurati passando atraverso il/i filtrato/ir grassi e il/iftro/ial carbone di cui DEVE essere fornita la cappa.
Importante
E' possibile acquistare un Kit per il funzionamento aspirante. In quello caso il filtrlo al carbone non delve essere installato. Inoltre l'utilizzo del kit aspirante potrebbe richiedere una installatione della cappa diversa da quanto illustrato in quello manuale percioso, prima di iniziare con l'installazione della cappa, acquistare il kit aspirante e consultare le istruzioni allegate al kit.
Installazione
L'installazione, sua elettrica che meccanica, deve essere eseguita da personale specializzato.
La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.
Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.
Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Il prodotto è inteso per il collegamento diretto alla rete di alimentazione, applicare quindi un interrottore bipolare a norme che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.
ATTENZIONE! Il particolare B (staffa di fissaggio a soffitto), è dotato di conduttore (giallo-verde) che deve essere collegato alla terra dell'impianto elettrico domestico. Fig. 16-17
ATTENZIONE! Fare particolare attenzione al
posizionamento del cavo inccesso, l'inosservanza di esta indicazione potrebbe provocare gravi danni all'apparecchio e/o lo shock elettrico dell'utilizzatore o dell'installatore.
Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza tecnica autorizzato.
Montaggio
Prima di iniziare con l'installazione:
- Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmenta prescelta.
- Togliere il/i filtering/ al carbone attivo se fominiti (vedi anche paragrafo relative). Questo/ i va/nno rimontato/ i solo se si vuole utilizzare la cappa in versione filtrante.
- Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.
Attenzione! Prima di collegare la cappa alla rete elettrica.
Nel caso si possegga un piano di cottura Elica:
Eseguire il collegamento elettrico di cappa e piano di cottura Elica contemporaneamente per permettere il collegamento logico tra cappa e piano di cotturan Elica (vedi andere paragrafo "Funzionamento-Regolazione dei parametri per il Funzionamento automatico-Calibrazione del sensore" e "Funzionamento-Regolazione dei parametri per il Funzionamento automatico-Collegamento logico tra cappa e piano di cottura Elica").
Nel caso NON si possegga un piano di cottura Elica:
In quello cas la cappa aftere essere collegata alla rete tentera comunique di collegarsi ad un piano di cottura.
Attendere che la cappa termini i tentativi di collegamento (5 minuti circa) procedere con la disattivazione del modulo elettronico di collegamento come segue:
A cappa spenta premere contemporaneamente per più di 10 sec, i tasti T1 e T2 (vedi paragrafo Funzionamento), la cappa emete prima un segnale sonoro breve (beep-dupo circa 5 sec), poi un segnale sonoro lungo (beeep) ad indicare l'aventuta disattivazione (il led L1 si accende in rosso per pochi secondi).
Riattivazione del modulo di collegamento tra cappa e piano di cottura Elica: A cappa spenta premere contemporaneamente per più di 10 sec, i tasti T1 e T2 (vedi paragrafo Funzionamento), la cappa emette prima un segnale sonoro breve (beep - dopo circa a 5 sec), poi un segnale sonoro lungo (beeep) ad indicare l'avvenuta attivazione (il led L1 si accende in rosso per pochi secondi).
Questo tipo di cappa delve essere fissata al soffitto.
Prodotto dal peso excessivo, la movimentazione e installazione della cappa deve essere fatta da almeno due o più persone.
La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un techniciano qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deveseccessamente robusto da sostenere il peso della cappa.
Funzionamento
La cappa dispone di un controllo posto sul bordo della cappa e può essere controllataanche con l'apposto telecomando (fornito solo su alcuni modelli).

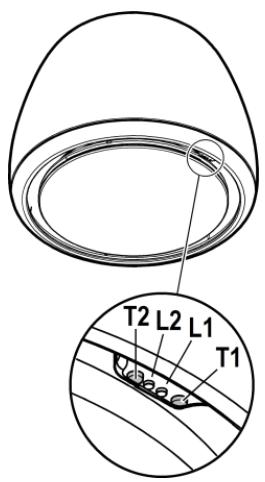

Pannello di controllo sulla cappa
T1. Tasto di controllo della velocità (potenza) di aspirazione.
Premere ripeturamente fino a selezionare la velocità desiderata tra:
Velocità OFF - Led L1: spento
Velocita 1 (aspirazione bassa) - Led L1: luce verde
II Led L2 lampeggia in verde se attivato lo spegnimento della cappa ridardato (solo con telecomando).
Velocità 2 (aspirazione media) - Led L1: luce gialla
II Led L2 lampeggia in giallo se attivato lo spegnimento della cappa ritardato (solo con telecomando).
Velocità 3 (aspirazione alta) - Led L1: luce celeste
II Led L2 lampeggia in celeste se attivato lo spegnimento della cappa ritardato (solo con telecomando).
Velocita 4 (aspirazione intensiva) - Led L1: celeste pulsante
Note1: La velocità 4 ha una durata limitata di 5 min, dopodichè la cappa passa automaticamente alla velocità 2.
T2. Tasto di controllo illuminazione (luce piano di cottura-luce soffusa)
Premere brevamente per l'illuminazione del piano di cottura
Premere e mantenere premuto più a lungo per l'illuminazione a luce soffusa.
Nota: L'illuminazione a luce soffusa è disponibile solo in alcuni modelli.
Segnalazione saturazione filtrato grassi - Led L1: luce rossa
La segnalazione è visible per un minuto circa dopo aver spento la cappa.
Quando compare esta segnalazione eseguire la manutenzione del filtro grassi.
Segnalazione saturazione filtrato al carbone - Led L1: luce rossa lampeggiante
La segnalazione è visible per un minuto circa dopo aver spento la cappa.
Quando compare esta segnalazione eseguire la manutenzione del filtro carbone.
Disattivazione/Attivazione segnalazione saturazione filtrato al carbone:
Questa segnalazione è normalmente attivata, per disattivarla:
a cappa spenta premere contemporaneamente i tasti T1 e T2 sino ad udire un segnale acustico (beep).
Rilasciare entrambi i tasti e ripremere gli stessi tasti T1 e T2 breve.
II led L1 si illumina in rosso a luce fissa (segnalazione attiva) per poi iniziare a lampeggiare (segnalazione disattivata).
Ripetere l'opération se si desidera riattivare la segnalazione, il led L1 da rosso lampeggiante (segnalazione disattiva) si illumina a luce fissa (segnalazione attivata).
Reset segnalazione saturazione filtri
A cappa spenta premere contemporaneamente i tasti T1 e T2 per almeno 5 secondi, il led L1 smette di segnalare la saturazione.
Ripetere l'opération nel caso di segnalazione contemporanea di entrambi i filtri.
Affiliazione telecomando
L'avvenuta affiliazione del telecomando viene visualizzata con entrambi i LED accesi che mostrano in sequenza più colori.
Funzionamento automatico (sensore), connessione con SNAP® e piano di cottura Elica
Attenzione! Si raccomanda di procedere alla "Regolazione dei parametri per il Funzionamento automatico" (vedi paragrafo relativo) prima di utilizzare il funzionamento automatico e di collegare la cappa allo SNAP® ed al piano di cottura Elica.
Note: Il funzionamento automatico con il piano di cottura è possibile solo con piani di cottura Elica, per ulteriori dettagli contattare il rivenditore ufficiale o il centro di assistenza tecnica autorizzato.
Funzionamento automatico (sensore)
La cappa si accenderà alla velocità più idonea in base ai fumi di cottura rilevati dal sensore di cui è dotata la cappa.
Per attivare esta funzione:
Premere brevamente i tasti T1 e T2 il LED L1 si illumina molto,.
mostrando più colori, il LED L2 si illumina in bianco.
Funzionamento automatico della cappa con SNAP
Nota: Lo SNAP^® è una unita di aspirazione ausiliaria in grado di funzionare insieme alla cappa. Per le ulteri informazioni, consultare il manuale fornito con lo SNAP^®
Per attivare esta funzione:
Premere contemporaneamente i tasti T1 e T2 il LED L1 si illumina moltocondrando più colori, il LED L2 si illumina in arancio.
Funzionamento automatico della cappa con il piano di cottura Elica
Il comportamento della cappa dipenderàanche dall'utilizzo del piano di cottura Elica.
Per attivare esta funzione:
Premere contemporaneamente i tasti T1 e T2 il LED L1 si illumina moltocondrando più colori, il LED L2 si illumina in blu.
Funzionamento automatico della cappa con SNAP® e piano di cottura
Per attivare esta funzione:
Premere contemporaneamente i tasti T1 e T2 il LED L1 si illumina moltocondrando più colori, il LED L2 si illumina in arancio.
Regolazione dei parametri per il Funzionamento automatico
Nota: Tutte le operazioni di calibrazione, selezione, regolazione e collegamento logico sotto descripte sono possibili cappa spenta (OFF), e prevedono:
- Calibrazione della cappa (automatica o manuale).
- Sezione del tipo di piano di cottura (gas - induzione o elettrico)
- Collegamento logico tra cappa e piano di cottura (se in possesso di un piano di cottura Elica).
- Collegamento logico tra cappa e SNAP® (se in possesso dello SNAP®).
Calibrazione del sensore
Note: La calibrazione dura per circa 5 minuti, i LED L1 e L2 lampeggiano in bianco.
La calibrazione è necessaria per permettere al sensore di cui la cappa è dotata di lavorare correttamente e più essere:
Automatica:
ogni qualvolta la cappa viene ricollegata alla rete elettrica (ad es: con la prima installatione o dopo un blackout).
Manuale:
Da eseguire quando si notation un funzionamento insoddisfacente del Funzionamento automatico e va eseguita quando nella cucina persistonto condizioni ambientali normali.
Premere a lungo il tasto T1.
Selezione del piano di cottura (gas - induzione o elettrico)
Premere contemporaneamente i tasti T1 e T2 sono adudire un segnale acustico (beep) rilasciare i tasti e premere nuovamente (entro 5 secondi circa) il solo T2 per entrare nella modalità di scelta del piano di cottura.
Con le successive pressioni sul tasto T2 si più perché scegliere il piano di cottura desiderato secondo lo schema seguente:
Led 2 arancio: Piano di cottura a gas
Led2 blu: Piano di cottura a induzione
Led 2 bianco: piano di cottura elettrico
Il tasting prescelto rimane acceso ad indicare l'avvenuta selezione, dopo 10 secondi il tasting lampeggia brevamente ad indicare che la selezione eseguita è stata registrata.
Collegamento logico tra cappa e piano di cottura (se in possesso di un piano di cottura Elica).
a. Collegare cappa e piano di cottura Elica contemporaneamente.
b. la cappa emette 2 segnali acustici (beep) ad intermittenza adindicare che è in grado di ricevee il segnale di collegamento dal piano di cottura Elica.
c. i tentativi di collegamento con il piano di cottura Elica durano circa 5 minuti, entro quello termine la cappa emette 3 segnali acustici (beep) consecutivi ad includare l'avvenuto collegamento con il piano di cottura Elica.
d. Verificare l'avvenuto collegamento con il piano di cottura Elica: vedi paragrafo "Funzionamento automatico della cappa con il piano di cottura".
Nel caso il collegamento logico tra cappa e piano di cottura Elica non sua riuscito procedere come segue:
Scollegare e ricollegare la cappa alla rete elettrica almeno 5 volte entro 30 secondi.
Ripetere le operazioni a-b-c-d sopra descripte
Collegamento logico tra cappa e SNAP^® (se in possesso dello SNAP^® ).
Il collegamento tra cappa e SNAP^® è automatico. non è necessario eseguire alcuna impostazione.
Telecomando
Attenzione! Alcune funzioni di quello telecomando sono attivabili solo con alcuni modelli di cappa.
Affiliazione telecomando:
Premere a lungo T2 +T5 entro il primo minuto di alimentazione della cappa.
L'avvenuta affiliazione sare visible sulla cappa.
Descrizione delle funzioni del telecomando
T1. Tasto OFF
T2. Tasto ON/OFF e regolazione intensità luce soffusa
T3. Tasto di controllo della velocità (potenza) di aspirazione:
T4. Tasto ON/OFF luce piano di cottura
T5. Tasto ON/OFF spegnimento della cappa ridardato
T6. Tasto ON/OFF sensore.
T7. Tasto reset segnalazione saturazione filtri.
L3. Led spia di funzionamento del telecomando
Note: s Fiorare i tasti esercitando una leggera pressione per selezionare le funzioni disponibili.
T1. Tasto OFF
Premere per spegnere la cappa
T2. Tasto ON/OFF e regolazione intensità luce soffusa
Premere brevamente per accendere o spegnere la luce soffusa
Premere più a lungo per regolme l'intensita.
Note: L'illuminazione a luce soffusa è disponibile solo in alcuni modelli.
T3. Tasto di controllo della velocità (potenza) di aspirazione
Sfiorare il tasto partendo da qualsiasi posizione esercitando un movimento rotatorio in senso orario o antiorario per augmentare o diminuire la velocità di aspirazione.
Ilizzatodiviso in piu settori,si pue selezionare la velocità desiderata premendo direttamente nel settore corrispondente come segue:
T3a: Velocita 1 (aspirazione bassa)
T3b: Velocità 2 (aspirazione media)
T3c: Velocità 3 (aspirazione alla)
T3d: Velocità 4 (aspirazione intensiva)
T4. Tasto ON/OFF luce piano di cottura
Premere per accendere o spagnere la luce di illuminazione del piano di cottura.
T5. Tasto spegnimento della cappa ridardato:
Premere per programmare lo spegnimento ridardato della cappa in base alla velocità (potenza) di aspirazione attiva in quel momento:
Velocita 1 (aspirazione bassa): 20 minuti
Velocita 2 (aspirazione media): 15 minuti
Velocità 3 (aspirazione alta): 10 minuti
T6. Tasto ON/OFF sensore.
Premere a lungo per attivare/disattivare la modalità con sensore la quale prevede la gestione dell'aspirazione in modo automatico.
Nota: Il sensore è disponibile solo in alcuni modelli.
T7. Tasto reset segnalazione saturazione filtri.
Manutenzione del telecomando
Pulizia del telecomando:
Pulire il telecomando con un panno morbido ed una soluzione detergente neutra priva di sostanze abrasive
Sostituzione della batteria:
- Aprire il vano della batteria.
- Sostituire le batterie esausta con 3 pile nuove da 1,5 V tipo AAA.
Nell' insere la nuova batteria rispettore le polarità indicate nel vano della batteria!
Richiudere il vano della batteria.
Smaltimento delle batterie
Lo smaltimento delle batterie deve essere svolto in accordo con tutte le normative e leggi nazionali. Non smaltite le batterie usate assieme ai rifuti normali.
Le batterie devono essere smaltite in modo sicuro.
Per maggiori ragguagli circa gli aspetti di protezione dell'ambiente, il riciclaggio e lo smaltimento di batterie, contattate gli uffici incariciati della raccolta differenziata.
Manutenzione
Pulizia
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA!
Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!
Filtro antigrasso
Fig. 27-28-29
Trattiene le particelle di grasso derivanti alla cottura.
Deve estesse pulito almeno una volta al mese (o quando ilsystema diindicazione di saturazione dei filtri - se previsto sulmodello in possesso- indica esta necessita), con detergenti
non aggressive, in lavastoviglie aasse temperature ed a ciclo breve. (Tmax: 70^ )
Con il lavaggio in lavastoviglie le parti metalliche potrebbero scolorirsi.
Il filtro delve essere assciugato in forno ad una temperatura di max 100^ per un'ora; nel caso in cui il filtrto risulti ancora umido ripetere l'operazione.
Sostituire il filtro almeno agli 2 anni.
Attenzione! Dopo aver eseguito la manutenzione del filtro installare nell'apposto contentatore PRIMA il filtro grassi, POI il filtrato al carbone. Quest'ultimo è riconoscibile in quanto sigillato all'interno di una calzamaglia.
Verificate che, una volta riposizionato il contentatore, sia visible il solohetto grassi.
Filtro ai carboni attivi (Solo per Versione Filtrante) Fig.27-28-29
Trattiene gli odori sgradevoli derivanti alla cottura.
Attenzione! Il filtro ai carboni attivi è riconoscibile perché sigillato all'interno di un'apposita calzamaglia. Eseguire le operazioni di smontaggio, manutenzione e pulizia del filtrlo maneggiando il filtro con la massima cura al fine di non danneggiare o aprire la calzamaglia. Il filtro al carbone-po è essere lavato agli due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio Completo alla stoviglie all'interno).
Togliere l'acqua in effcco sono sanza rovinare il filtro, dopodiché riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivement.
Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.
Attenzione! Dopo aver eseguito la manutenzione del filtro installare nell'apposto contentatore PRIMA il filtro grassi, POI il filtrato al carbone. Quest'ultimo è riconoscibile in quanto sigillato all'interno di una calzamaglia.
Verificate che, una volta riposizionato il contentatore, sia visible il solo filtro grassi.
Sostituzione Lampade
Fig. 27
La cappa è dotata di un sistema di illuminazione basato sulla technologia LED.
I LED garantiscono una illuminazione ottimale, una durata fina a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.
Per l'acquisto dei led da sostituire rivolgersi al servizio assistenza tecnica.
- Avvertenze
- Utilizzazione
- Importante
- Installazione
- Collegamento Elettrico
- Montaggio
- Prima di iniziare con l'installazione:
- Attenzione! Prima di collegare la cappa alla rete elettrica.
- Prodotto dal peso excessivo, la movimentazione e installazione della cappa deve essere fatta da almeno due o più persone.
- Funzionamento
- Segnalazione saturazione filtrato grassi - Led L1: luce rossa
- Segnalazione saturazione filtrato al carbone - Led L1: luce rossa lampeggiante
- Disattivazione/Attivazione segnalazione saturazione filtrato al carbone:
- Reset segnalazione saturazione filtri
- Affiliazione telecomando
- Funzionamento automatico (sensore)
- Funzionamento automatico della cappa con SNAP
- Funzionamento automatico della cappa con il piano di cottura Elica
- Funzionamento automatico della cappa con SNAP® e piano di cottura
- Regolazione dei parametri per il Funzionamento automatico
- Calibrazione del sensore
- Automatica:
- Manuale:
- Selezione del piano di cottura (gas - induzione o elettrico)
- Collegamento logico tra cappa e piano di cottura (se in possesso di un piano di cottura Elica).
- Nel caso il collegamento logico tra cappa e piano di cottura Elica non sua riuscito procedere come segue:
- Collegamento logico tra cappa e SNAP® (se in possesso dello SNAP® ).
- Telecomando
- Affiliazione telecomando:
- Descrizione delle funzioni del telecomando
- Manutenzione del telecomando
- Pulizia del telecomando:
- Sostituzione della batteria:
- Smaltimento delle batterie
- Manutenzione
- Pulizia
- Filtro antigrasso
- Fig. 27-28-29
- Filtro ai carboni attivi (Solo per Versione Filtrante) Fig.27-28-29
- Sostituzione Lampade
- Fig. 27
Marca : ELICA
Modello : AUDREY SENSE
Categoria : Cappa da cucina
