Tuotetyyppi	Keittiön liesituuletin (kiinnitys kattoon)
Malli	AUDREY SENSE
Brändi	ELICA
Käyttö	Suodattava (kierrätys) tai poisto (valinnainen sarja)
Vähimmäisetäisyys keittotasosta	50 cm (sähkö), 65 cm (kaasu tai sekoitus)
Ohjaus	Kosketuspaneeli (4 nopeutta + pysäytys) + langaton kaukosäädin (valinnainen)
Valaistus	LED (keittotaso ja hajavalo mallin mukaan)
Rasvasuodatin	Metallinen, konepestävä (maks. 65°C), kuivataan uunissa 1 tunti 100°C:ssa, vaihdettava 2 vuoden välein
Hiilisuodatin	Puhdistettava (kuuma vesi tai astianpesukone 65°C), kuivataan uunissa 10 min 100°C:ssa, vaihdetaan 3 vuoden välein
Kyllästymisilmaisimet	LED L1 kiinteä punainen (rasvasuodatin), vilkkuva punainen (hiilisuodatin), nollattavissa
Automaattitoiminto (anturi)	Kyllä, kalibroinnilla, havaitsee savut ja säätää nopeutta
Yhteys Elica-keittotason kanssa	Kyllä, langattoman moduulin kautta, mahdollistaa automaattisen yhteiskäytön
Imunopeudet	4 (nopeus 4 rajoitettu 5 minuuttiin, sitten paluu nopeuteen 2)
Sähkönsyöttö	230 V ~ 50 Hz (tarkista sisäinen etiketti)
Paino	Ei määritelty (raskas laite, asennus kahdella henkilöllä)
Melutaso	Ei määritelty (EN/IEC 60704 mukainen)
Huolto	Puhdista kostealla liinalla ja neutraalilla pesuaineella, ei hankaavia aineita tai alkoholia
Turvallisuus	Irrota pistoke ennen puhdistusta, älä liekitä liesituulettimen alla, älä käytä ilman ritilää
Varaosat	LED, suodattimet, kaukosäädin (saatavilla huollon kautta)
Korjattavuus	Korjaukset valtuutetun teknikon toimesta, käyttäjä ei voi vaihtaa liitäntäjohtoa

Usein kysytyt kysymykset - AUDREY SENSE ELICA

Kuinka käyttää liesituuletinta poistotilassa?

Osta Elican poistosarja (ei mukana). Poista hiilisuodatin (älä asenna sitä). Noudata sarjan ohjeita. Liesituuletin on asennettava paikallisten määräysten mukaisella poistoputkella.

Mitä tehdä, jos LED L1 pysyy punaisena sammutuksen jälkeen?

Se on rasvasuodattimen kyllästymissignaali. Puhdista rasvasuodatin (astianpesukone tai käsin). Puhdistuksen jälkeen nollaa signaali painamalla T1 ja T2 samanaikaisesti 5 sekunnin ajan (liesituuletin sammutettuna).

Kuinka yhdistää kaukosäädin liesituulettimeen?

Kytke liesituuletin. Ensimmäisen minuutin aikana virran kytkemisestä, paina pitkään kaukosäätimen T2 + T5 -painikkeita. Liesituuletin vahvistaa värikkäällä LED-näytöllä. Kaukosäädin on nyt ohjelmoitu.

Voinko asentaa liesituulettimen itse?

Sähkö- ja mekaaninen asennus on tehtävä pätevän henkilöstön toimesta. Liesituuletin on raskas: vaatii vähintään kaksi henkilöä. Kiinnitä se kattoon mukana tulevilla tapilla (sopivat katon mukaan). Noudata vähimmäisetäisyyksiä (50 cm sähkö, 65 cm kaasu).

Kuinka vaihtaa LED-valaistus?

LED-valoja ei voi käyttäjä itse vaihtaa. Ota yhteyttä valtuutettuun huoltopalveluun ostaaksesi vaihto-LEDit ja anna teknikon vaihtaa ne.

Mitä tehdä, jos liesituuletin ei syty?

Tarkista ensin sähkönsyöttö (katkaisin, pistorasia). Jos liesituuletin saa virtaa mutta ei reagoi, elektroniikkamoduuli saattaa olla viallinen. Ota yhteyttä tekniseen tukeen. Älä yritä korjata itse.

Mitä pesuaineita käyttää liesituulettimen puhdistukseen?

Käytä yksinomaan kosteaa liinaa neutraalilla nestemäisellä pesuaineella. Älä käytä hankaavia aineita, alkoholia, liuottimia tai puhdistusvälineitä. Suodattimissa käytä kuumaa vettä ja mietoa pesuainetta.

Kuinka aktivoida automaattinen toiminta (anturi)?

Liesituuletin sammutettuna, paina samanaikaisesti T1 ja T2. LED L1 näyttää useita värejä ja LED L2 syttyy valkoisena (anturitila yksin). Liesituuletin säätää automaattisesti nopeutta havaittujen savujen mukaan.

Voinko yhdistää liesituulettimen muuhun kuin Elica-keittotasoon?

Looginen yhteys on mahdollista vain Elican keittotasojen kanssa. Jos sinulla ei ole Elica-keittotasoa, poista yhteysmoduuli käytöstä (toimenpide: liesituuletin sammutettuna, paina 10 s T1+T2, pitkä piippaus). Muuten liesituuletin yrittää yhdistää tuloksetta.

Kuinka usein suodattimet on puhdistettava?

Rasvasuodatin on puhdistettava vähintään kerran kuukaudessa (tai heti kun kyllästymisilmaisin syttyy). Hiilisuodatin voidaan puhdistaa 2 kuukauden välein (tai kun signaali vilkkuu). Vaihda rasvasuodatin 2 vuoden välein ja hiilisuodatin 3 vuoden välein.

KÄYTTÖOHJE AUDREY SENSE ELICA

Noudata käytöhjetta huolellisesti. Valmistaja ei vastaa käytöhjeen noudattamattajättämisetä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn ja se on tarkoitetu ainoastaan kotitalouskäytöön.

! On tarkea sailyttaohjekirja tulevaarvatta varten. Mikali laite myddaan tai siirretaan uudelle omistajalle tai jos laitteen kayttaja muuttaa, on varmistettava etta kayttoohe ja auden kayttajan saataville.
! Lue käytööhjeet huolellisesti: ne sisälvat tärkeä tietaa laitteen asennuksesta, käytõsta ja turvallisuudesta.
! Älä tee muutoksia laitteen sähkölitäntöihin, mekaanisiin osiin tai poistoputkiin.
! Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattomia. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjän ja keskeytä asennus.

Huom: Symbolilla (^*) merkitytarvikkeet ovat vain joissakin malleissa mukana olevia lisavarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sahköverkosta irrottamalla liitantäjohto tai katkaisemalla virta huoneiston paäkytkimestä. Käytä kaikkien asennusja huoltotöiden aikana tyokäsineitä.

Yli 8-vuotiaat lapset sekä henkilöt, joden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, savat käyttaa tata laitetta,Jos käyttoa valvotaan tai Jos heille on annettu laitteen turvallsta käyttoa koskevat ohjeet ja he ymmärṭavat mahdolliset vaarat. Valvo, etta lapset eivat päase leikkimään laitteella.

Lapset eivät saa puhdistaa laitetta taitehdä kunnossapitotoimenpiteita ilmanvalvontaa. Huoneisto on aina tuuletettavahyvin, kun tuletinta käytetäynhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

Tuuletin on puhdistettava huolellisesti sekä sisä-etta ulkopuolelta (VAHINTÄAN

KERRAN KUUKADESSA, noudata kuitenkin tämän kayttöohjeen nuvoja).

Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

Tuulettinen alla liekittäminen on ehdottomasti kielletty.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on valtettäv joka tapaukssaa.

Alä jāṭā paistumassa olevaa ruokaa ilman valvontaa, jotta kuimentunut oljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason kayton aikana.

Käytä ainoastaan lamppujen huolto/VAIHO-Ohjessa ilmoitettuja vaivhtolampuja.

Huomio! Ää yhdistä laitetta sahköverkoon ennenkuin asennus on täysin valmis.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteiti koskevia märäryksi. Poistoilmaa ei saa johtaa kaulla tai muilla poltoaineilla toimivien laitteiden savunpoistohormiin.

Alä kāytä liesituuletinta,Jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sahköisku. Alä koskaan kāytä tuuletinta,jos sen verkkoa ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käytää tukipintana, jollei niin ole erikseen mainitu.

Käytä vain laiteen mukana tulevia asennukseen tarkoitettuja kinnitysruuveja, tai hanki oikeanlaisia ruuvejaJosneivat kuulu varustukseen. Käytä Asennusohjeen mukaisa oikean pituisia ruuveja.

Epäselvissa tapaupsissaa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

HUOMIO! Kiinnitsruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahköturvallisuuteen.

Tämä laite on valmistettu EU-direktivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamällä laitteen asianmukaisesti käytäja voi ehkäistä mahdolliset ympräristölje ja ihmisten terveydelle hailliset seuraukset

Tuotteesta tai tuoteasiakirojaista loytyvamerkki ilmoittaa, etta tuotetta ei saa kasettila talousjatteen ja etta se on toimitettava sahko- ja elektronisten laitteiden kierratypisteseeen. Laite on havitettavapaikallisten jattekenkaisitelysaaannosten mukaisesti. Jos tarvitsetlisatietoja laitteen kasettylstpaalutuksesta ji kerratyksesta, ota yhteys paikallisen viranomaiseen, jatehuoltoon tai likkeeesen jostu toteont on ostetu.

Laitteisto suunnilelttu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallius: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyk: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käytöa varten ymparistovakutsten vahentämiseksi: Kytke liesikupu pälle miniminopeudelle, kun aloitat kypsentamisen, ja pida sita pälä mutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai hóyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaidha aktivihiisulosdat/-suodattimet, kun haluat sailyttä hyvän hajugenpointehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun halat sailyttä hyvän ransvansudatustehokkuuden. Käytä tassä oppaassa annetun kanavointijärestelmän maksilmäpimittaa tohokkuuden parantamiseksi ja melun vahentämiseksi.

Käytto

Tuuletin on tarkoitetu käytettväksi suodatinversiona sisäiseen kiertoon.

Tuuletin imee ruoanlaitosta aiheutuvan savun ja hóryn, jotka suodattuvat ja puhistuvat rasvasuodattimen/ rasvasuodattimien ja hiilsuodattimen/hililisuodattimien lāvitse, joilla tuulettimen TÄTYYY olla varustetu.

Tärkeä

Imutoimintoa varten on mahdollista ostaa asennussarja.

Tassapauksessa hiilisuodatinta ei saa asentaa.

Sen lisaksi imutoiminnon asennussarjan käytö voi edellyttä erilaisen tuulettimen asennusta kuin tassā ohjekirjassa on kuvattu. Osta sen vuksi ensin imutoiminnon asennussarja ja lue sen mukana tulevat ohejt, ennen kuin aloitat tuulettimen asennuksen.

Asennus

Sahko- ja mekaanisen asennuksen saa tehdä ainoastaan asiantunteva henkilö.

Lieden keittotason tupikinnan ja keittiottuulettimen alimman osan valinen minimietäisyss on oltava vähintään 50cm sahköliesien osalta ja 65cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sahköliäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa typpikilvessä ilmoitettu jännite.

Laite on tarkoitttu liitettavaksi suoraan sahköverkoon, käytä siis normien mukaista kaksinapaista katkaisija, jolla varmistetaan etta laite saadaan kokonaan irti sahköverkosta, jos ylijännite kategoria on lll, asennussaantjen mukaisesti.

HUOM! Osa B (kattoon kiinnittämseen tarvittava laippa), on varustetu johtimella (keltainen-vihrea), joka on yhidistettäva kodin sahköverkon maadoitukseen. Kuva 16-17

HUOM! Tarkistakaa erityisesti ylimaaarisen johdon, tai muuten laitteelle voi aiheutua vakavia vahinkoja. sahkoisku laitteen kayttajalle tai asentajalle.

Huom! Yhdyskaapelin voi vaihtaa ainoastaan valtuutetu asentaja.

Asennus

Ennen asennuksen aloittamista:

• Tarkista etta hankittu laite mahtuu salle varattuun paikkaan.
• Irrota aktivihiisuodatin/aktivihiisuodattimet jos ne kuuluvat varustukseen (katso myös niitta koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käytää suodatinversiona.
• Tarkista, etta tuulettinen sisallä ei ole (kuljetuksesta johtuen) pakkaumsateriaialia (esimerikksi ruuveja, takuupapereita tms sisälviä kirjekuoria). Jos sellaisia on, ota ne pois ja sailytä ne.

Huomio! Ennen liesituulettimen liittämstä sahköverkkoon.

Jos käytössä on Elica-keittotaso:

Suorita liesituulettinen ja Elica-keittotason sahkoliitannat samanaikaisesti, jotta liesituulettinen ja Elica-keittotason looginen liianti'olisi mahdolinen (ks. myos kappae "Toiminta-Automaattitoiminnan parametrien saatto-Sensorin kalibrointi" ja "Toiminta-Automaattitoiminnan parametrien saatto-Liesituulettinen ja Elica-keittotason looginen yhteys".

Jos käytössä El ole Elica-keittotasa:

Tassapauksessa liesituuletin yritta joka tapauksessayhteytta keittotason, sen jälkeen kun se on liitetyverkkoon.

Odota, etta liesituuletin paatttay yhdistamisryityksen (noin 5 min) ja kytke elektroninen yhteysmoduuli sitten pois paaltaseuraavasti:

Kun liesituuletin on sommutetu, paina samanaikaisesti yli 10 s ajan painikkeita T1 ja T2 (ks. Toiminta-kappale). Liesituuletin antaa ensin lyhny merkkiäänen (piip - noin 5 sekunnjälken), sitten pitken änimerkin (piiip), joka kertoo poiskytkennän onnistumisesta (led-valo L1 syttyy punaiseksi mutaman sekunnin ajaksi).

Liitantamoduulin takaisinkyktenta liesituulettimen ja Elica-keittotason vaille: Kun liesituuletin on sammutettu, paina samanaikaisesti yli 10 s ajan painikkeita T1 ja T2 (ks. Toiminta-kappale). Liesituuletin antaa ensin lyhyen merkkiäenen (piip - noin 5 sekunnin jalkene), sitten pitkan aanimerkin (piliip), joka kertoo poiskytkennan onnistumisesta (led-valo L1 syttyy punaiseksi mutaman sekunnin ajaksi).

Täm'an typpinen liesituuletin tulee kiinnittaa katloon.

Hyvin painava tuote, liesituulettimen siirtäminen ja asennus vaatii ainakin kaksi henkilö.

Tuulettimessa on useimpin seinä- ja kattomalleihin sopivat kiinnytstulpat. On kutenkin välttamätontä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinan/katon on oltava riittävän tukeva kestäakseen tuulettimen painon.

Toiminta

Liesikupu on varustetu kuvun reunassa olevilla ohjaimilla ja sitä voidaan ohjata myös kaukosoätimellä (vain joissakin malleissa)

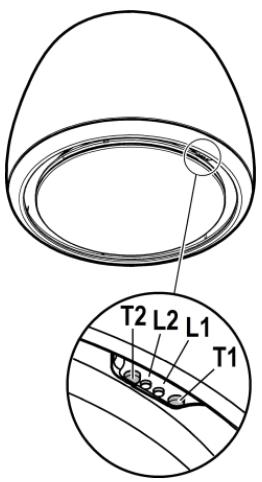

Liesikuvun ohjauspaneeli

T1. Imunopeuden (tehokkuus) ohjauspainike.

Paina toistuvasti halutun nopeuden valintaa varten valillä:

Nopeus OFF - Led-valo L1: sammunut

Nopeus 1 (matala imunopeus) - Led-valo L1: valo vihrea

Led-valo L2 vilkkuu vihreänä, jos liesikuvun viivytelyn sammutuksen toiminto on aktivoitu (vain kauko-ohjauksella).

Nopeus 2 (imun keskinopeus) - Led-valo L1: valo keltainen

Led-valo L2 vilkkuu keltaisena, jos liesikuvun viyvtetyn sammutuksen toiminto on aktivoitu (vain kauko-ohjauksella)

Nopeus 3 (korkea imunopeus) - Led-valo L1: valo vaaleansininen

Led-valo L2 vilkuu vaaleansinisenä, jos liesikuvun vivytetyn sammutuksen toiminto on aktivoitu (vain kauko-ohjaursella)

Nopeus 4 (tehokas imu) - Led-valo L1: vaaleansinen painike

Huomio1: Nopeus 4kestaa rajoitetut 5 min, minkä jälkeen liesikupu siirtyy automaattisesti nopeudelle2.

T2. Valastuksen ohjauspainike (keittotason valo-hajavalo)

Paina lyhyesti keittotason valaisemiseksi

Paina ja pidä painettuna pidempaan Hajavalaistusta varten.

Huom: Hajavalaistus on saatavilla vain joissakin malleissa.

Rasvasuodattimen tayttymisen ilmoitus - Led L1: punainen valo

Ilmoitus on nakyvilla noin minuutin verran liesikuvun sammuttamisen jälkeen.

Kun tamā ilmoitus tulee nakyviin, suorita rasvasuodattimien huolto.

Hiilisuodattimen tayttymisen ilmoitus - Led L1: vilkkuva punainen valo

Ilmoitus on nakyvilla noin minuutin verran liesikuvun sammuttamisen jälkeen.

Kun tamā ilmoitus tulee nakyviin, suorita hiilisuodattimen huolto.

Hiilisuodattimen tayttymisen ilmoituksen käytösta poisto/käyttoön otto.

Täm ilmoitus on normalaisti kytketty käyttoön, sen kytkemiseksi pois käytösta: kun liesikupu on sammunut, paina samanaikaisesti nappaimiä T1 ja T2, kunnes kuulet aänimerkin (piippauksen).

Pästä molemmat nappäimet ja paina samoja nappäimä T1 ja T2 uudelleen lyhyesti.

Led-valo L1 sytty palamaan punaisen varisenä (ilmoitus käytöss), minkä jälkeen se alkaa vikkua (ilmoitus kytketty pois).

Toista toimenpide, jos haluat kytkeä ilmoituksen uudulleen käytöän, led-valo L1 vaihtuu vilkkuvasta punaisesta valosta (ilmoitus pois käytösä) palamaan jatkuvalla valolla (ilmoitus käytössä).

Suodattimen tayttymisen ilmoituksen nollaus

Kun liesikupu on sammunut, paina samanaikaisesti painikkeita T1 ja T2 vahintaan 5 sekunnin ajan. Led-valo L1 lopettaa tayttymisen ilmoituksen

Toista toimenpide, jos ilmoitus nakyy samanaikaisesti molemmista suodattimista.

Kaukosaatimen liittäminen

Kun kaukosaätimen liittäminen on onnistunut, molemmat LED-valot palavat nayttamälla sarjassa useampaa varia.

Automaatitoiminta (sensori), yhteys SNAP^® :n ja Elica-keitotason kanssa.

Huomio! Suosittelemme suorittamaan "Automaattitoiminnan parametrien sddon" (katso asia koskeva kappale) ennen automaattitoiminnan kayttoa, ja ennen liesituulettimen yhdistämsta SNAP®:in ja Elica-keittotason.

Huom: Automaatitiointa keittotason kanssa on mahdolista vain Elica-keittotasoen kanssa. Lisatietoja varten ota yhteytt viralliseen jalleenmyyjän tai valtuutettuun tekniseen tukeen.

Automaattoiminta (sensori)

Liesituuletin kytkeytyy sopivimmalle nopeudelle

liesituulettimessa olevan sensorin havaitsemien

keittamishoyryjen perusteella.

Tämä toiminnon aktiviointi:

Paina lyhysti nappaimia T1 ja T2, LED-valo L1 sytty useammassa varissa, LED-valo L2 sytty palamaan valkoisena.

SNAP®:lla varustetun liesituulettimen automaattitoiminta

Huom: SNAP® on lisämiuyskö, joka voi toimia yhdessä liesituulettimen kanssa. Lisätietoja varten katso SNAP®n mukana toimitetu käytöopas

Tāmān toiminnon aktivointi:

Paina samanaikaisesti nappaimä T1 ja T2, LED-valo L1 sytty useammassa varissä, LED-valo L2 sytty palamaan oranssina.

Liesituulettimen automaattitoiminta Elica-keittotason kanssa

Liesituulettimen toiminnot riippuvat myos Elica-keittotason kaytosta.

Tāmān toiminnon aktivointi:

Paina samanaikaisesti nappaimä T1 ja T2, LED-valo L1 sytty useammassa varissä, LED-valo L2 sytty palamaan sinisenä.

Liesituulettimen automaattitoiminta SNAP^®:n ja Elicakeittotason kanssa

Tāmān toiminnon aktiviointi:

Paina samanaikaisesti nappaimä T1 ja T2, LED-valo L1 sytty useammassa varissä, LED-valo L2 sytty palamaan oranssina.

Automaattitoiminnan parametrien säätö

Huom: Kaikki alla kuvatut kalibrointi-, valinta-, sātōtoimnot ja looginen yhteys voidaan tehdä kun liesituuletin on sammutetu (OFF), ja tamä kāsittāa:

• Liesituulettinen kalibrointi (automaattinen ja manuaalinen).
• Liesitason typin valinta (kaasu, induktio tai sähköinen)

• Liesituulettinen ja keittotason valinen looginen yhteys (jos käytössä soveltuva Elica-keittotaso).

• Liesituulettimen ja SNAP®:n looginen yhteys (jos SNAP® käytössä).

Sensorin kalibrointi

Huom: Kalibrointikestäa noin 5 minuuttia,LED-valot L1 ja L2 vilkkuvat valkoisena.

Kalibrointi on välttämätontä, jotta liesituulettimessa oleva sensori voisi tomia oikein, ja se voi alla:

Automaattinen:

aina kun liesituuletin yhdistetaan uudelleen sahköverkkoon (esim: ensimmäisen asennuksen yhteydessa tai oikosulun jälleen).

Manuaalinen:

Suoritettava kun Automaattitoimnassa havaitaan hairiota, keittiöilmaston on oltava taliöin normalailtilassa.

Paina pitkään nappäntä T1.

Keittotason valinta (kaasu, induktio tai sahköinen)

Paina samanaikaisesti nappaimi T1 ja T2 kunnes kuulet aanimerkin (piippaus). Päastä nappäimet ja paina uudelteen (noin 5 sekunnin sisälla) vain T2 nappäintä siirtyäksesi keittotason valintatilaan.

Seuraavilla T2 nappämen painalluksilla voidaan siis valita haluttu keittotaso seuraavan kaevion mukaisesti:

Oranssi Led 2: Kaasulevy

Sininen Led 2: Induktiolevy

Valkoinen Led 2: Sähkölevy

Ennalta valittu painike pysyy paallä ja osoittaa tehdyn valinnan, 10 sekunnin jälkeen nappän vilkkuu lyhyesti ilmoittaen etta suoritettu valinta on tallennetu.

Liesituulettimen ja Elica-keittotason valinen looginen yhteys (jos käytöss soveltuva Elica-keittotaso).

a. Liitä liesituuletin ja Elica-keittotaso samanaikaisesti.
b. Liesituuletin antaa kaksi jaksoittaista aänimerkkia (piippaus), mika tarkoittaa etta se pystyy vastaanottamaan Elica-keittotason liitänsignaalin.
c. liiantiätyritykset Elica-keittotason kanssa kestāvät 5 minuuttta. Tāmān ajan sisāllā liesituletin antaa kolme peräkkäistä ānimerkkia (pippaus), mika osoittaa etta liiantiä Elica-keittotason on onnistunut.
d. Tarkista tapahtunut liiäntä Elica-keittotason kanssa: katso kappale "Liesituulettimen automaattitoiminta keittotason kanssa".

Jos looginen yhteys liesituulettimen ja Elicakeittotason vällä ei onnistunut, toimi seuraavasti:

Irrota ja liitä liesituuletin sahköverkloon vahintaan viisi kertaa 30 sekunnin sisallä.

Toista yllä kohdissa a-b-c-d mainitut toimnPiteet

Looginen yhteys liesituulettimen ja SNAP^®:n välillä (jos SNAP^® käytössä).

Yhteys liesituulettimen ja SNAP^®:n valillä on automattinen. Ei vaadi asetuksia käytäjälta.

Kaukosaadin

Huomio! Jotk tāmān kaukosāṭīmen toiminnot oat activktivàtissa vain tietyjen liesikupumallien kanssa.

Kaukosaatimen liittäminen:

Paina pitkään T2 + T5 liesikuvun päälä olon ensimmäisen minuutin aikana. Tapahtunut liitäntä ilmoitetaan liesikuvussa.

Kaukosätimen toimintojen kuvaus

T1. OFF-painike
T2. ON/OFF-painike ja Hajavalon voimakkuuden säätö
T3. Imunopeuden (tehokkuus) ohjauspainike:
T4. Keittotason valon ON/OFF-painike
T5. Liesikuvun viivytetyn sammutuksen ON/OFF-painike
T6. Sensorin ON/OFF-painike.
T7. Suodattimen taytymisen ilmoituksen nollauksen painike.
L3. Kaukosaatimen toiminnan merkkivalo

Huom: staatavilla olevien toimintojen valitsemiseksi kosketa painikkeita painamalla kevysti.

T1. OFF-painike Paina liesikuvun sommuttamiseksi
T2. ON/OFF-painike ja Hajavalon voimakkuuden sātö
Paina lyhysti Hajavalon sytyttämiseksi tai sammuttamiseksi
Paina pidempään valon voimakkuuden sātämiseksi.
Huom: Hajavalaistus on saatavilla vain joissakin malleissa.
T3. Imunopeuden (tehokkuus) ohjauspainike
Kosketa painiketta lahtermällä mistä kohdasta tahansa ja siirtymällä kiertäen myotapäivän tai vastapäivän imunopeuden lisämiseksi tai vahentämiseksi.
Painike on jaettu useampaan osoon. Haluttu nopeus voidaan valita painamalla suoraan vastaavaa osiota seuraavalla ravalla:
T3a: Nopeus 1 (matala imunopeus)
T3b: Nopeus 2 (imun keskinopeus)
T3c: Nopeus 3 (korkea imunopeus)
T3d: Nopeus 4 (tehokas imu)
T4. Keittotason valon ON/OFF-painike Paina keittotason valaistuksen sytyttämiseksi tai sammuttamiseksi.
T5. Liesikuvun viviyetyn sammutuksen ON/OFF-painike.
Paina liesikuvun viviyetyn sammutuksen säätamiseksi sen hetkisen imunopeuden perusteella (tehokkuus):
Nopeus 1 (matala imunopeus): 20 minuuttia
Nopeus 2 (imun keskinopeus): 15 minuuttia
Nopeus 3 (korkea imunopeus): 10 minuuttia
T6. Sensorin ON/OFF-painike. Pidä painettuna pitkään imun hallinnan automaattitilan sensorin toimintatilan kytkemiseksi pälle/pois kytkemiseksi. Huom: Sensori on saatatvilla vain joissakin malleissa.
T7. Suodattimen tayttymisen ilmoituksen nollauksen painike.

Kaukosaatimen huolto

Kaukosaatimen puhistus:

Kaukosädin puhistetaaen pehmeällä kankaalla ja neutraalilla hankaamattomalla pesuaineella

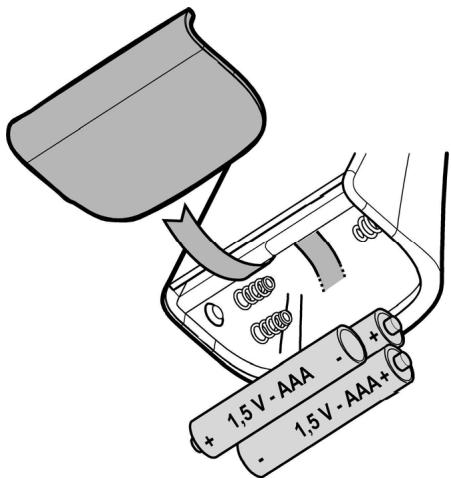

Paristojen vaihto:

Avaa paristokotelo.
Vaihda kulunut paristo kolmeen uuteen 1,5 V tyypin AAA paristoon.

Noudata paristokotelon napojen suuntia uuden pariston asettamissa!

Sulje paristotila.

Akkujen havittäminen

Akut on havitettä vä kussakin maassa voimassaolevien märäysten ja lakien mukaisesti. Akkuja ei saa havittä normalaiijätteen mukana.

Akut on hāvitetāvā turvallisesti.

Ymparistonsuojelua, akkujen kierratysta ja havytstakoskevaa tetoa saa jatteenkäsittelyaitoksila.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutetua liinaa. ALÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Välta hankaavien tuotteiden käytöä. ALÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva. 27-28-29

Se pidattaa ruuanlaitosta syntyvat rasvahiukkaset.

Se on puhdistettava vahintaan kerran kukaudessa (tai kun suodatimien taytymisen osoittava jarjestelma -Jos olemassa kaytettavassmallissa - ilmoittaa sihen tarvetta), miedoilla puhdistusaineilla, astianpesukoneessa matalassa

lampotilassa lyhyella ohjelmalla (lamp.max 70^ )

Metalliset osat voivat menettä variaan astianpesukoneessa.

Suodatinta on kuiivattava uunissa max 100^ lampoitilassa yhden tunnin ajan; jos suodatin on yha kosteaa toitemnPide.

Vaihda suodatin vahintaan kahden vuoden valein.

Huomio! Kun olet suorittanut suodattimen huollon, asenna asia koskevaan koteloon ENSIN rasvasuodatin JA SITTEN hiisusuodatin. Viimeksi mainitun tunnistaa siita, etta se on saumatu trikookankaan sisalle.

Varmista, etta kotelon asennuksen jälkeen vain rasvasuodatin jää nakyviin.

Hiilisuodatin (ainoastaan suodatinversiosa)

Kuva. 27-28-29

Imee ruoanlaitosta aiheutuvat epamiellyttavah hajut.

Huomio! Aktiivihilisuodatin on tunnistettavissa, koska se on saumatu trikookankaan sisalle. Suorita suodattimen irrotus, huolto ja puhistus käsitetleen suodatinta erityisen varovasti, jotta trikookangas ei vahingoitu tai avaudu.

Hiilisuodatin voidaan pesta kahden kuukaeden valein (tai kun suodattimien kyyastykken merkkijarjestelmä- jos laitteessa on sellainen - ilmoittaa puhistukuten tarpeesta) lampimalli vedella ja sopivalla pesuaineella tai astianpesukoneessa 65^ lampttilalla (astianpesukoneessa koko pesuohjelmalla, ala laita samaan pesuun astioita).

Poista ylimaairen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100^ uunin 10 minuutin ajaksi.

Vaihda levy 3 vuoden valein ja aina kun kangas on rikkoutunut.

Huomio! Kun olet suorittanut suodattimen huollon, asenna asia koskevaan koteloon ENSIN rasvasuodatin JA SITTEN hiisusuodatin. Viimeksi mainitun tunnistaa siita, etta se on saumatu trikookankaan sisäille.

Varmista, etta kotelon asennuksen jälkeen vain rasvasuodatin jää nakyviin.

Lamppujen vaihto

Kuva.27

Tuulettimessa on LED teknoologiaan perustuvalaistusjarjestelma.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla sästetään 90% energiaa.

Vaihdtattiven led-valojen tilausta varten voit olla yhteydessä tekniseen asiakspalveluun.
