Produkttyp	Köksfläkt ö (takmontering)
Modell	AUDREY SENSE
Märke	ELICA
Användning	Filtrerande (återcirkulation) eller frånluft (tillvalssats)
Minsta avstånd från spis	50 cm (elektrisk), 65 cm (gas eller kombi)
Kontroller	Pekskärm (4 hastigheter + stopp) + trådlös fjärrkontroll (tillval)
Belysning	LED (spisbelysning och diffus ljus beroende på modell)
Fettfilter	Metall, diskmaskinsäkert (max 65°C), torkas i ugn 1 h vid 100°C, byt ut var 2:e år
Kolfilter	Rengöringsbar (varmt vatten eller diskmaskin 65°C), torka i ugn 10 min vid 100°C, byt ut var 3:e år
Mättnadsindikatorer	LED L1 fast röd (fettfilter), blinkande röd (kolfilter), återställningsbar
Automatisk funktion (sensor)	Ja, med kalibrering, detekterar rök för att anpassa hastigheten
Anslutning till Elica häll	Ja, via trådlös modul, möjliggör kopplad automatisk drift
Sugsteg	4 (hastighet 4 begränsad till 5 min, sedan återgång till hastighet 2)
Elektrisk anslutning	230 V ~ 50 Hz (kontrollera etikett inuti)
Vikt	Ej specificerad (tung apparat, installation av 2 personer)
Ljudnivå	Ej specificerad (överensstämmer med EN/IEC 60704)
Underhåll	Rengör med fuktig trasa och neutralt rengöringsmedel, inga slipmedel eller alkohol
Säkerhet	Koppla ur före rengöring, får inte flamberas under fläkten, använd inte utan galler
Reservdelar	LED, filter, fjärrkontroll (finns via service)
Reparerbarhet	Reparationer av auktoriserad tekniker, anslutningskabel kan inte bytas av användaren

Vanliga frågor - AUDREY SENSE ELICA

Hur använder man fläkten i frånluftsläge?

Köp frånluftssatsen från Elica (ingår inte). Ta bort kolfiltret (installera det inte). Följ satsens instruktioner. Fläkten måste installeras med en frånluftskanal som uppfyller lokala normer.

Vad gör jag om LED L1 förblir röd efter avstängning?

Det är signal för mättat fettfilter. Rengör fettfiltret (diskmaskin eller manuellt). Efter rengöring, återställ signalen genom att samtidigt trycka på T1 och T2 i 5 sekunder (fläkten avstängd).

Hur synkroniserar jag fjärrkontrollen med fläkten?

Anslut fläkten. Under den första minuten efter påslag, tryck länge på T2 + T5 på fjärrkontrollen. Fläkten bekräftar med färgad LED-visning. Fjärrkontrollen är då programmerad.

Kan jag installera fläkten själv?

El- och mekanisk installation måste utföras av kvalificerad personal. Fläkten är tung: kräver minst två personer. Fäst den i taket med medföljande pluggar (anpassade efter tak). Respektera minimiavstånden (50 cm elektrisk, 65 cm gas).

Hur byter jag LED-belysningen?

LED-lamporna kan inte bytas av användaren. Kontakta auktoriserad service för att köpa reservdelar och få dem utbytta av en tekniker.

Vad gör jag om fläkten inte tänds?

Kontrollera först strömförsörjningen (säkring, uttag). Om fläkten får ström men inte reagerar kan den elektroniska modulen vara defekt. Kontakta teknisk support. Försök inte reparera själv.

Vilka rengöringsmedel ska jag använda för att rengöra fläkten?

Använd endast en fuktig trasa med neutralt flytande rengöringsmedel. Använd inte slipmedel, alkohol, lösningsmedel eller skurverktyg. För filter, använd varmt vatten och milt rengöringsmedel.

Hur aktiverar jag automatisk drift (sensor)?

Fläkten avstängd, tryck samtidigt på T1 och T2. LED L1 visar flera färger och LED L2 lyser vitt (endast sensorläge). Fläkten justerar automatiskt hastigheten efter rökdetektering.

Kan jag ansluta fläkten till en häll som inte är Elica?

Logisk anslutning är endast möjlig med specifika Elica-hällar. Om du inte har en Elica-häll, inaktivera anslutningsmodulen (procedur: fläkten avstängd, tryck på T1+T2 i 10 s, lång pip). Annars försöker fläkten ansluta utan framgång.

Hur ofta ska filtren rengöras?

Fettfiltret ska rengöras minst en gång i månaden (eller när mättnadssignalen tänds). Kolfiltret kan rengöras varannan månad (eller när signalen blinkar). Byt ut fettfiltret var 2:e år och kolfiltret var 3:e år.

BRUKSANVISNING AUDREY SENSE ELICA

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Det är viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsulter. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten. Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet. Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna. Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

OBS: Delar som är märkta med symbolen (^*) är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhållsingrepp.

Apparaten får användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra

typer av bränsle. Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN), och respektera under alla händelser samtliga underhållsinstruktioner i denna manual.

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara. Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.

Varning! Anslut inte apparaten till elnätet innan installationen är helt slutförd.

Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdas av lokala myndigheter noga efterlevas. Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt längd enligt föreskrifterna i installationsguiden. I händelse av tvivel, kontakta servicekontoret eller erfaren personal.

VARNING! I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den ska i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och

elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta hastigheten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka hastigheten bara om det skulle uppstå mycket rök och ånga och använd ökad hastighet bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som filterversion med intern återcirkulation. Matoset och rökångorna sugs ut av fläkten, filtreras och renas genom fettfiltret/filtren och kolfiltret/filtren med vilket/vilka fläkten MÅSTE vara utrustad.

Viktigt

En särskild utrustning för utsugningsfunktionen kan införskaffas. I detta fall ska kolfiltret inte installeras.

I det fall utsugningsutrustningen används kan en installation som skiljer sig från den illustrerade i handboken visa sig nödvändig. Vänta med att installera fläkten, införskaffa utsugningsutrustningen och följ instruktionerna som levereras med utrustningen.

Installation

Såväl den elektriska som den mekaniska installationen ska utföras av kvalificerad personal.

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd ska detta respekteras.

Elektrisk anslutning

Nätspänningen ska överensstämma med den angivna spänningen på märkplåten som sitter på fläktens insida.

Produkten är avsedd för direktanslutning och därför ska en tvåpolig typgodkänd strömbrytare appliceras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

VARNING! Detalj B (fixeringsbygel) är försedd med en

ledning (gul-grön) som ska anslutas till hemmets elektriska jordanslutning. Fig. 16-17

VARNING! Vik särskild uppmärksamhet åt överflödig kabel. I det fall denna anvisning inte respekteras kan allvarliga skador uppstå på apparaten och/eller användaren eller installatören utsättas för elektrisk urladdning.

Varning! Byte av anslutningskabeln ska utföras av auktoriserad servicetekniker.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/filtren om dessa är medlevererade (se avsnittet som gäller detta). Den/dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spara.

Varning! Innan du ansluter fläkten till elnätet.

Om du har en spishäll Elica:

Utför den elektriska anslutningen av fläkten och spishällen Elica samtidigt för att möjliggöra en logisk anslutning mellan fläkten och spishällen Elica (se även avsnittet "Funktion - Justering av parametrar för automatisk funktion - kalibrering av sensorn" och "Funktion - Justering av parametrar för automatisk funktion - logisk anslutning mellan fläkt och spishäll Elica")

Om du INTE har en spishäll Elica:

I detta fall försöker fläkten att ansluta sig till spishällen efter att den har anslutits till elnätet.

Vänta tills fläkten har avslutat försöken att ansluta sig (cirka 5 minuter) och gå vidare med att inaktivera den elektroniska anslutningsmodulen enligt följande:

Med avstängd fläkt tryck samtidigt ner knapparna T1 och T2 längre än 10 sekunder (se avsnitt Funktion), fläkten avger först en kort ljudsignal (pip - efter cirka 5 sek), därefter en lång ljudsignal (piiip) för att indikera att inaktiveringen har genomförts (lysdioden L1 tänds i rött under några sekunder).

Återaktivering av anslutningsmodulen mellan fläkt och spishäll Elica: Med avstängd fläkt tryck samtidigt in knapparna T1 och T2 längre än 10 sekunder (se avsnitt Funktion), fläkten avger först en kort ljudsignal (pip - efter cirka 5 sek), därefter en lång ljudsignal (piiip) för att indikera att aktiveringen har genomförts (lysdioden L1 lyser rött under några sekunder).

Denna typ av fläkt skall fixeras i taket.

Produkt med hög vikt. För flyttning och installation av fläktkåpan krävs minst två personer.

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av vägg/tak. Det är under alla förhållanden nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialet är lämpligt för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Funktion

Kåpan har en kontroll som sitter på kåpans kant och som även kan styras med den speciella fjärrkontrollen (medföljer endast vissa modeller).

Tryck upprepade gånger för att välja önskad hastighet mellan:

Hastighet AV - Lysdiod L1: släckt

Hastighet 1 (låg aspiration) - Lysdiod L1: grönt ljus

Lysdiod L2 blinkar grönt om den fördröjda avstängningen av kåpan är aktiverad (endast med fjärrkontroll).

Hastighet 2 (medelaspiration) - Lysdiod L1: gult ljus

Lysdiod L2 blinkar gult om den fördröjda avstängningen av kåpan är aktiverad (endast med fjärrkontroll).

Hastighet 3 (hög aspiration) - Lysdiod L1: ljusblått ljus

Lysdiod L2 blinkar ljusblått om den fördröjda avstängningen av kåpan är aktiverad (endast med fjärrkontroll).

Hastighet 4 (intensiv aspiration) - Lysdiod L1: ljusblå knapp

Anmärkning 1: Hastighet 4 har en begränsad varaktighet på 5 minuter, efter detta går kåpan automatiskt över till hastighet 2.

Tryck kort för belysning av spishällen

Tryck och håll intryckt längre för dämpad belysning.

Anmärkning: Den dämpade belysningen finns endast tillgänglig hos några modeller.

Signalering av fettfiltrets mättnad - Lysdiod L1: rött ljus

Signaleringen syns i cirka en minut efter att man har stängt av kåpan.

Utför fettfiltrets underhåll nära denna signalering visas.

Signalering kolfiltrets mättnad - Lysdiod L1: rött blinkande ljus

Signaleringen syns i cirka en minut efter att man har stängt av kåpan.

Utför kolfiltrets underhåll när denna signalering visas.

Tryck samtidigt, med kåpan avstängd, på knapparna T1 och T2 tills du hör en ljudsignal (pip).

Släpp båda knapparna och tryck återigen på samma knappar, T1 och T2, kort.

Lysdiod L1 tänds med rött fast ljus (aktiv signalering) för att sedan börja att blinka (inaktiverad signalering).

Upprepa momentet om du vill återaktivera signaleringen. Lysdioden L1 går från blinkande rött ljus (inaktiv signalering) till rött fast ljus (aktiverad signalering).

Återställning av signalering filtresmättnad.

Tryck samtidigt, med kåpan avstängd, på knapparna T1 och T2 i minst 5 sekunder.

Lysdioden L1 slutar att signalera mättnaden.

Upprepa momentet vid samtidig signalering av båda filtren.

Att anslutning till fjärrkontrollen har skett visas genom att båda lysdioderna är tända och visar flera färger i följd.

Automatisk funktion (sensor), anslutning med SNAP® och spishällen Elica

Varning! Vi rekommenderar att du utför "Reglering av parametrarna för Automatisk Funktion" (se tillhörande avsnitt) innan du använder den automatiska funktionen och att du ansluter fläkten till SNAP® och till spishällen Elica.

Fläkten slås på på den lämpligaste hastigheten baserat på det matos som detekteras av sensor S med vilken fläkten är utrustad.

För att aktivera denna funktion: Tryck samtidigt på knapparna T1 och T2. Lysdioden L1 tänds och visar flera färger. Lysdioden L2 lyser vit.

Automatisk funktion av fläkten med SNAP®

Anmärkning: SNAP® är en extra aspirationsenhet som kan fungera tillsammans med fläkten. För ytterligare information, se manualen som levererats tillsammans med SNAP®.

För att aktivera denna funktion: Tryck samtidigt på knapparna T1 och T2. Lysdioden L1 tänds och visar flera färger. Lysdioden L2 lyser orange.

Automatisk funktion av fläkten med spishällen Elica

Fläktens beteende beror även på spishällen Elicas användning.

Anmärkning: Automatisk funktion av spishällen är endast möjlig med specifika spishällar. Kontakta den officiella återförsäljaren eller auktoriserad teknisk support för ytterligare detaljer.

För att aktivera denna funktion: Tryck samtidigt på knapparna T1 och T2. Lysdioden L1 tänds och visar flera färger. Lysdioden L2 lyser blå.

Automatisk funktion av kåpan med SNAP® och spishäll Elica

För att aktivera denna funktion:

Tryck samtidigt på knapparna T1 och T2. Lysdioden L1 tänds och visar flera färger. Lysdioden L2 lyser orange.

Reglering av parametrarna för automatisk funktion

Anmärkning: All verksamhet av kalibrering, val, reglering och logisk anslutning som beskrivs nedan är möjlig med avstängd fläkt (AV) och förutser:

Kalibrering av fläkten (automatisk eller manuell). Val av spishäll. - Logisk anslutning mellan fläkten och spishällen (om man har en Elica spishäll). - Logisk anslutning mellan fläkten och SNAP^® (om man har en SNAP^®).

Kalibrering av fläkten

Anmärkning: Kalibreringen varar i cirka 5 minuter, lysdioderna L1 och L2 blinkar vitt.

Kalibreringen är nödvändig för att göra det möjligt för sensorn med vilken fläkten är utrustad att arbeta korrekt

och kan vara:

Automatisk:

Varje gång som fläkten återansluts till elnätet (t.ex.: den första installationen eller efter strömavbrott).

Manuell:

Ska utföras när man märker att den automatiska funktionen inte fungerar tillfredsställande. Den utförs när det råder normala omgivningsförhållanden i köket.

Tryck länge på knappen T1.

Val av spishäll

Tryck samtidigt på knapparna T1 och T2 tills du hör en ljudsignal (pip). Släpp knapparna och tryck endast (inom cirka 5 sekunder) på T2 igen för att komma in i funktionsläget för val av spishäll.

Med efterföljande tryck på knapp T2 kan man därför välja önskad spishäll enligt följande schema:

Lysdiod 2 orange: Gashäll

Lysdiod 2 blå: Induktionshäll

Lysdiod 2 vit: Elektrisk spishäll

Den valda knappen förblir tänd för att indikera att valet har skett. Efter 10 sekunder blinkar knappen kort för att indikera att det utförda valet har registrerats.

Logisk anslutning mellan fläkten och spishällen (om man har en Elica spishäll).

a. Anslut fläkten och spishällen Elica samtidigt. b. Fläkten avger 2 ljudsignaler (pip) intermittent för att indikera att den kan ta emot anslutningssignalen från spishällen Elica. c. Försöken till anslutning till spishällen Elica varar i 5 minuter. Inom denna tid avger fläkten 3 ljudsignaler (pip) i rad för att indikera att anslutningen till spishällen Elica har skett. d. Kontrollera att anslutningen till spishällen Elica har skett: se avsnittet "Automatisk Funktion av fläkt med spishäll".

Om den logiska anslutningen mellan fläkt och spishällen Elica inte lyckades ska du göra så här:

Koppla bort och återanslut fläkten från elnätet minst 5 gånger inom 30 sekunder.

Upprepa åtgärderna a-b-c-d som beskrivits ovan.

Logisk anslutning mellan fläkt och SNAP (om man har en SNAP).

Anslutningen mellan fläkt och SNAP är automatisk.

Det är inte nödvändigt att göra någon inställning.

Fjärrkontroll

Varning! En del av denna fjärrkontrolls funktioner kan endast aktiveras med vissa köksmodeller.

Anslutning av fjärrkontroll:

Tryck länge på T2 + T5 inom den första minuten av köksfläktens strömtillförsel. Den lyckade anslutningen kommer att synas på fläkten.

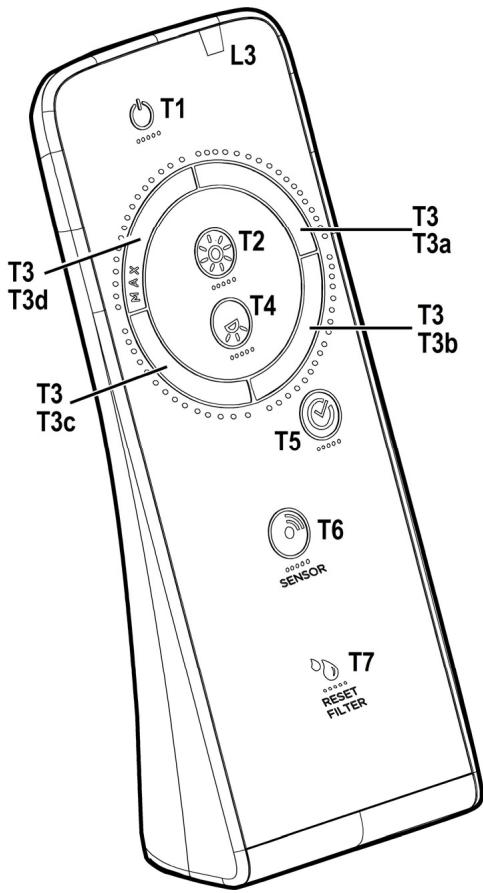

Beskrivning av fjärrkontrollens funktioner

T1. AV-knapp T2. PÅ/AV-knapp och justering av den dämpade belysningens intensitet T3. Kontrollknapp för aspirationshastigheten (effekt) T4. PÅ/AV-knapp belysning av spishäll T5. PÅ/AV-knapp fördröjd avstängning av kåpan T6. PÅ/AV-knapp sensor T7. Återställningsknapp för signalering av filtrens mättnad L3. Lysdiod kontrollampa för fjärrkontrollens funktion

Anmärkning: För knapparna med ett lätt tryck för att välja de tillgängliga funktionerna.

T1. AV-knapp

Tryck för att stänga av kåpan

T2. PÅ/AV-knapp och justering av den dämpade belysningens intensitet

Tryck kort för att slå på eller stänga av den dämpade belysningen

Tryck längre för att justera dess intensitet.

Anmärkning: Den dämpade belysningen finns endast tillgänglig hos några modeller.

T3. Kontrollknapp för aspirationshastigheten (effekt)

Rör knappen med start från vilken position som helst och utför en roterande rörelse medurs eller moturs för att öka eller minska aspirationshastigheten.

Knappen är uppdelad i flera sektorer och man kan välja önskad hastighet genom att trycka direkt på motsvarande sektor enligt följande:

T3a: Hastighet 1 (låg aspiration)

T3b: Hastighet 2 (medelaspiration)

T3c: Hastighet 3 (hög aspiration)

T3d: Hastighet 4 (intensiv aspiration)

PÅ/AV-knapp ljus spishäll

Tryck för att tända eller släcka spishällens belysning.

PÅ/AV-knapp fördröjd avstängning av kåpan.

Tryck för att programmera fördröjd avstängning av kåpan baserad på den aspirationshastighet (effekt) som är aktiv i det ögonblicket:

Hastighet 1 (låg aspiration): 20 minuter

Hastighet 2 (medelaspiration): 15 minuter

Hastighet 3 (hög aspiration): 10 minuter

Tryck länge för att aktivera/inaktivera funktionssättet med sensor som innebär hantering av aspirationen på automatiskt sätt.

Anmärkning: Sensorn finns endast tillgänglig hos några modeller.

T7. Återställningsknapp för signalering av filtrens mättnad.

Underhåll av fjärrkontrollen

Rengöring av fjärrkontrollen:

Rengör fjärrkontrollen med en mjuk trasa och ett milt rengöringsmedel utan slipverkan.

Byte av batteri:

• Öppna batterifacket.
• Byt ut de förbrukade batterierna med 3 nya batterier på 1,5 V typ AAA.

När du sätter i det nya batteriet ska du respektera den polaritet som anges i batterifacket! Stäng batterifacket.

Batteriåtervinning

Återvinningen av batterierna ska ske i enlighet med alla i landet gällande lagar och bestämmelser. Kasta inte använda batterier med vanliga sopor.

Batterierna ska återvinnas på ett kontrollerat och säkert sätt.

För ytterligare information beträffande miljöskydd, återanvändning och återvinning av batterier, kontakta ifrågavarande myndighet med ansvar för sopsorteringen.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 27-28-29

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Det bör rengöras minst en gång i månaden (eller när systemet för indikation om mättnad av filtren - om ett sådant är förutsett på den innehavda modellen - anger detta behov) med icke aggressiva rengöringsmedel i diskmaskin på låg temperatur och med kort cykel. (Tmax: 70° )

Med rengöring i diskmaskin kan metalldelarna missfärgas.

Filtret måste torkas i ugn vid en temperatur på max 100°C i en timme. Upprepa operationen om filtret fortfarande är fuktigt.

Byt ut filtret minst vartannat år.

Varning! Efter att ha utfört underhållet av filtret ska du FÖRST installera fettfiltret i den speciella behållaren och SEDAN kolfiltret. Det sistnämnda känns igen på att det är förseglat inuti en strumpa.

Kontrollera att endast fettfiltret är synligt när behållaren väl har återplacerats.

Kolfilter (gäller endast filterversionen)

Fig. 27-28-29

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Varning! Det aktiva kolfiltret känns igen på att det är förseglat inuti en speciell strumpa. Utför momenten för demontering, underhåll och rengöring av filtret medan du hanterar filtret med maximal omsorg för att inte skada eller öppna strumpan.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för filtrets mättnad - om sådan finns på er modell - anger att detta är nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret och torka det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan var tredje år och varje gång filtret skadats.

Varning! Efter att ha utfört underhållet av filtret ska du FÖRST installera fettfiltret i den speciella behållaren och SEDAN kolfiltret. Det sistnämnda känns igen på att det är förseglat inuti en strumpa.

Kontrollera att endast fettfiltret är synligt när behållaren väl har återplacerats.

Byte av lampor

Fig. 27

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upp till 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

För inköp av de lysdioder som ska bytas ut ska du vända dig till den tekniska supporten.

Använd endast samma typ av lampa som anges i avsnittet underhåll/byte av lampa i denna bruksanvisning när lampan ska bytas ut.

Led L2 blinkar med blått ljus om fördröjd avstängning av fläkten är aktiverad (endast med fjärrkontroll).

Hastighet 4 (intensiv sugkraft) - Led L1: blå knapp

Anmärkning 1: Hastighet 4 har en begränsad varaktighet på 5 minuter. Fläkten går därefter automatiskt över till hastighet 2.

Tryck kort för belysning av hällen.

Indikatorn är synlig i cirka en minut efter att fläkten har stängts av.

Kolfilter (endast vid luftrecirkulation)

Fig. 27-28-29
