Produkttyp	Insel-Dunstabzugshaube (Deckenmontage)
Modell	AUDREY SENSE
Marke	ELICA
Verwendung	Umluftbetrieb (Rezirkulation) oder Abluftbetrieb (optionales Kit)
Mindestabstand zum Kochfeld	50 cm (elektrisch), 65 cm (Gas oder gemischt)
Bedienung	Touch-Bedienfeld (4 Stufen + Aus) + Funkfernbedienung (optional)
Beleuchtung	LED (Kochfeldbeleuchtung und Umgebungslicht je nach Modell)
Fettfilter	Metall, spülmaschinengeeignet (max. 65°C), im Backofen 1h bei 100°C trocknen, alle 2 Jahre ersetzen
Aktivkohlefilter	Reinigbar (heißes Wasser oder Spülmaschine 65°C), im Backofen 10 min bei 100°C trocknen, alle 3 Jahre ersetzen
Sättigungsanzeigen	LED L1 dauerhaft rot (Fettfilter), rot blinkend (Aktivkohlefilter), rücksetzbar
Automatikfunktion (Sensor)	Ja, mit Kalibrierung, erkennt Rauch und passt Geschwindigkeit an
Verbindung mit Elica-Kochfeld	Ja, über Funkmodul, ermöglicht gekoppelten Automatikbetrieb
Gebläsestufen	4 (Stufe 4 auf 5 min begrenzt, dann Rückkehr zu Stufe 2)
Stromversorgung	230 V ~ 50 Hz (siehe Typenschild im Gerät)
Gewicht	Nicht angegeben (schweres Gerät, Installation zu zweit)
Geräuschpegel	Nicht angegeben (gemäß EN/IEC 60704)
Pflege	Mit feuchtem Tuch und mildem Reiniger reinigen, keine Scheuermittel oder Alkohol
Sicherheit	Vor Reinigung Netzstecker ziehen, kein Flambieren unter der Haube, nicht ohne Gitter betreiben
Ersatzteile	LED, Filter, Fernbedienung (erhältlich über Kundendienst)
Reparierbarkeit	Reparaturen durch autorisierten Techniker, Verbindungskabel nicht vom Benutzer austauschbar

Häufig gestellte Fragen - AUDREY SENSE ELICA

Wie benutze ich die Dunstabzugshaube im Abluftbetrieb?

Kaufen Sie das Abluft-Kit von Elica (nicht im Lieferumfang). Entfernen Sie den Aktivkohlefilter (nicht einbauen). Befolgen Sie die Anweisungen des Kits. Die Dunstabzugshaube muss mit einem Abluftrohr gemäß den örtlichen Vorschriften installiert werden.

Was tun, wenn die LED L1 nach dem Ausschalten rot bleibt?

Dies ist das Sättigungssignal des Fettfilters. Reinigen Sie den Fettfilter (Spülmaschine oder manuell). Nach der Reinigung setzen Sie das Signal zurück, indem Sie gleichzeitig T1 und T2 für 5 Sekunden drücken (Haube ausgeschaltet).

Wie verbinde ich die Fernbedienung mit der Dunstabzugshaube?

Schließen Sie die Haube an. Drücken Sie innerhalb der ersten Minute nach dem Einschalten lange T2 + T5 auf der Fernbedienung. Die Haube bestätigt mit einer farbigen LED-Anzeige. Die Fernbedienung ist dann programmiert.

Kann ich die Dunstabzugshaube selbst installieren?

Die elektrische und mechanische Installation muss von qualifiziertem Personal durchgeführt werden. Die Haube ist schwer: mindestens zwei Personen erforderlich. Befestigen Sie sie mit den mitgelieferten Dübeln an der Decke (je nach Deckenart). Halten Sie die Mindestabstände ein (50 cm elektrisch, 65 cm Gas).

Wie tausche ich die LED-Beleuchtung aus?

Die LEDs können nicht vom Benutzer ausgetauscht werden. Kontaktieren Sie den autorisierten Kundendienst, um Ersatz-LEDs zu kaufen und von einem Techniker austauschen zu lassen.

Was tun, wenn die Dunstabzugshaube nicht mehr angeht?

Überprüfen Sie zuerst die Stromversorgung (Sicherung, Steckdose). Wenn die Haube mit Strom versorgt wird, aber nicht reagiert, ist möglicherweise das elektronische Modul defekt. Kontaktieren Sie den technischen Support. Versuchen Sie nicht, selbst zu reparieren.

Welche Reinigungsmittel soll ich für die Dunstabzugshaube verwenden?

Verwenden Sie ausschließlich ein feuchtes Tuch mit einem milden Flüssigreiniger. Nicht verwenden: Scheuermittel, Alkohol, Lösungsmittel oder Reinigungswerkzeuge. Für die Filter verwenden Sie heißes Wasser und mildes Reinigungsmittel.

Wie aktiviere ich den Automatikbetrieb (Sensor)?

Haube ausgeschaltet, gleichzeitig T1 und T2 drücken. Die LED L1 zeigt mehrere Farben und die LED L2 leuchtet weiß (nur Sensormodus). Die Haube passt die Geschwindigkeit automatisch an den erkannten Rauch an.

Kann ich die Dunstabzugshaube mit einem nicht von Elica stammenden Kochfeld verbinden?

Die logische Verbindung ist nur mit bestimmten Elica-Kochfeldern möglich. Wenn Sie kein Elica-Kochfeld besitzen, deaktivieren Sie das Verbindungsmodul (Vorgehen: Haube ausgeschaltet, 10s T1+T2 drücken, langer Piepton). Andernfalls versucht die Haube vergeblich, sich zu verbinden.

Wie oft müssen die Filter gereinigt werden?

Der Fettfilter sollte mindestens einmal im Monat gereinigt werden (oder sobald das Sättigungssignal aufleuchtet). Der Aktivkohlefilter kann alle 2 Monate gereinigt werden (oder wenn das Signal blinkt). Ersetzen Sie den Fettfilter alle 2 Jahre und den Aktivkohlefilter alle 3 Jahre.

BEDIENUNGSANLEITUNG AUDREY SENSE ELICA

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

! Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtreitung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
! Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
! Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
Vergewisern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mithemrHandler in Verbindung.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und damit extra erworben werden müssen.

Warning

Vor jeglicher Reinigung bzw. Wartung, muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet.

Alle Installations-und Wartungarbeiten sind mit Arbeitshandschuhen durchzufahren.

Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen worden und sich den damit verbundenen Gefahren bewusst sind.

Darauf achten, dass Kinder mit dem Gerät nicht playen. Die Reinigungs- und -Wartungsarbeiten müssen von unüberwachten Kindern nicht durchgeführt werden.

Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas-bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube ist regelmäßig innen und außen zu reinigen: bei der Reinigung ist auf die Wartungshinweise des vorliegenden Handbuchs zu achten.

Das Nichtbeachten der Reinigungshinweise und des Ersatzes bzw. Reinigung der Filter kann zur Brandgefahr führen.

Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daß ist die in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhützte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heißt werden.

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche, sich streng an die Voschriften der ortlichen Behörde halten.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die Abzugsluftarf nicht in eine Ableitung der Rauch-bzw.Brennstoffgase geleitet werden.

Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. setzen, um Stromschlaggefahr zu vermeiden. Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

Die Dunstabzugshaube finden NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben

ist.

Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie theseis Gerä einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerä durch unsachgemäße Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltscabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmull oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn:

Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und setzen Sie die Haube einzel Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind.

Erhöhen Sie die Geschwindigkeit nur bei großigen Mengen von Kochdunst und Dampf und benutzten Sie die Intesivstufe(n) nur bei externen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten.

Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftauschnittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Betriebsart

These Dunstabzugshaube wurde entwickelt, um im Umluftbetrieb betriebenen zu werden.

Die Kochdünste und -Gerüche werden in das Innere der Dunstabzugshaube gesaugt, gefiltert und gereinigt, indem sie durch den/die Fettfilter und den/die Kohlefilter, mit denen die Dunstabzugshaube ausgestellt sein MUSS, geitet werden.

Wichtig

Esistmoglich,einKitfur dieAbsaugfungdion derHaube zu kaufen.

In thisem Fall braucht der Aktivkohlefilter, nicht eingesetzt zu werden.

Bei der Verwendung des Kits für die Absaugfunktion konne t es nötig sein, die Haube auf eine Art und Weise zu installieren, die derjenigen nicht entspricht, die in thisem Handbuch beschreiben ist; aus thisem Grund sind die im Kit enthaltenen Anweisungen vor der Installierung der Haube sorgfällig durchzulesen.

Befestigung

Die Installierung und der Stromanschluss)duren nur von Fachpersonal ausgeführrt werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubeorida 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzpannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständern der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

ACHTUNG! Vor allem das Bauteil B (Befestigungsblech an die Decke) ist mit einer (grün - gelben ) Leitung ausgestattet welche an die Erdung des Hausanschlusses verbunden werden muss. Bild 16-17

ACHTUNG! Die überschüssige Netzleitung muss er verlegt werden (z.B. entfern von Wärmequellen lampen und andere), bei nicht Bechtung dieser leistung konnten starke Schäden an dem Gerät oder elektrischen Schlag des Benutzers verursachen.

ACHTUNG! Das ersetzen der Netzleitungarf nur von einen genehmigten Kundendienst ausgeführrt werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden sollen.
• Vergewissem Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgrüden) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchen mit Schrauben (), die Garantie (), usw.) befindet; falls vorhanden, entfern den Sie dieses und haben sie auf.

Achtung! Vor dem Anschluss der Haube am Stromnetz

Falls Sie ein Kochfeld von Elica besitzen:

Den elektrischen Anschluss der Haube und des Kochfeldes Elica gleichzeitig ausführten, um die logische Verbindung zwischen Haube und Kochfeld Elica herstellen zu konnen (siehe auch Abschnitt "Betrieb-Einstellung der Parameter für Automatikbetrieb-Kalibrierung des Sensors" und "Betrieb-Einstellung der Parameter für Automatikbetrieb-Logische Verbindung zwischen Haube und Kochfeld Elica").

Falls Sie KEIN Kochfeld von Elica besitzen:

In thisem Fall wird die Haube nach dem Netzanschluss dennoch versuchen, sich mit der Kochebene zu verbinden.

Abwarten, bis die Haube die Verbindungsversuche beendet (5 Minuten circa) und dann das elektronische Verbindungsmodul wie folgt deaktivieren:

Bei ausgeschalteter Haube mindestens 10 Sekunden lang gleichzeitig die Tasten T1 und T2 drucken (siehe Abschnitt Betrieb); jetzt ertont zuerst ein kurzes akustisches Signal (beep- nach circa 5 Sekunden), dann ein langes akustisches Signal (beeep), das die erfolgte Deaktivierung aneigt (die Led L1 schaltet sich für weniger Sekunden rot ein).

Wiederaktivierung des Verbindungsmoduls zwischen Haube und Kochfeld Elica: Bei ausgeschalteter Haube mindestens 10 Sekunden lang具有良好 die Tasten T1 und T2 drücken (siehe Abschnitt Betrieb); jetzt erntzt zuerst ein kurzes akustisches Signal (beep- nach circa 5 Sekunden), dann ein langes akustisches Signal (beeep), das die erfolgte Aktivierung anziegt (die Led L1 schaltet sich für weniger Sekunden rot ein).

These Abzugshaube muss an der Decke montiert werden.

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzem solle ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außen dem muß die Wand/Decke das Gewicht der Abzugshaube,tragen muss.

Betrieb

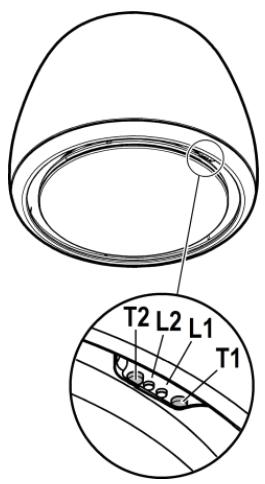

Die Dunstabzugshaube hat eine Steuerung an ihrem Rand, die auch mit der spezifischen Fernbedienung gesteuet werden kann (nur auf ein paar Modellen gefelft)

Bedienpult auf der Dunstabzugshaube

T1. Steuerungstaste der Ansaugeschwindigkeit (Leistung).

Wiederholt drücken bis zur Auswahr der gewünschten Geschwindigkeit zwischen:

Geschwindigkeit OFF - Led L1: ausgeschaltet

Geschwindigkeit 1 (niedrige Ansaugung) - Led L1: grünes Licht

Die Led L2 blinkt grün, wenn die verzögerte Ausschaltung der Haube aktiviert ist (nur mit Fernbedienung).

Geschwindigkeit 2 (mittlere Ansaugung) - Led L1: gelbes Licht

Die Led L2 blinkt gelb, wenn die verzögerte Ausschaltung der Haube aktiviert ist (mit Fernbedienung).

Geschwindigkeit 3 (hohe Ansaugung) - Led L1: hellblaes Licht

Die Led L2 blinkt hellblau, wenn die verzögerte Ausschaltung der Haube aktiviert ist (nur mit Fernbedienung).

Geschwindigkeit 4 (intensive Ansaugung) - Led L1: hellblaue Taste

Anmerkung 1: Die Geschwindigkeit 4 hat eine begrenzte Dauer von 5 Min., danach gibt die Dunstabzugshaube automatisch auf die Geschwindigkeit 2.

T2. Steuerungstaste Beleuchtung (Licht Kochfeld - gedämpfte's Licht)

Für die Beleuchtung des Kochfelds kurz drücken

Für die Beleuchtung mit gedämpftem Licht länger gedrückt halten.

Anmerkung: Die Beleuchtung mit gedämpftem Licht ist nur in ein paar Modellen erhältlich.

Meldung Sattigung Fettfilter - LED L1: rotes Licht

Die Meldung ist circa eine Minute lang sightbar, nachdem die Dunstabzugshaube ausgeschaltet wurde.

Wenn these Meldung entscheid, die Wartung des Fettfilters durchfuhren.

Meldung Sattigung Kohlegeruchfilter - LED L1: rotes Licht blinkt

Die Meldung ist circa eine Minute lang sightbar, nachdem die Dunstabzugshaube ausgeschaltet wurde.

Wenn these Meldung erscheint, Wartung des Kohlegeruchfilters durchfuhren.

Deaktivierung/Aktivierung der Meldung Sattigung Kohlegeruchfilter:

These Meldung ist normalerweise aktiviert, um sie zu deaktivieren:

Bei ausgeschalteter Haube gleichzeitig die tasten T1 und T2 drücken, bis ein Tonsignal (Beep) wahrgenommen werden kann.

Beide Tasten freiguben und dieselben Tasten T1 und T2 erneut und kurz drücken.

Die Led L1 leuchtet rot mit Dauerlicht auf (aktiv Meldung) und beginnnt dann zu blinken (Meldung deaktiviert).

Den Vorgang wiederholen, wenn die Meldung erneut aktiviert werden soll; die LED L1 besteht von blinkendem Rot (Meldung deaktiviert) auf festes Licht (Meldung aktiviert) über.

Rückstellung Meldung Filtersattigung

Bei ausgeschalteter Dunstabzugshaube mindestens 5 Sekunden gleichzeitig die Tasten T1 und T2 drucken, die LED L1 hört auf, die Sattigung zu melden.

Bei gleichzeitiger Meldung beider Filter den Vorgang wiederholen.

Aufnahme der Fernbedienung:

Der erfolgte Aufnahme der Fernbedienung wird durch die Einschaltung.beider LED angezeigt, die nacheinander mehrere Farben anziegen.

Automatischer Betrieb (Sensor), Anschluss an SNAP^® und Kochfeld Elica

Achtung! Es wird darauf hingeswiesen, die "Einstellung der Parameter für den automatischen Betrieb" vorzunehmen (siehe entsprechenden Abschnitt), bevör der automatische Betrieb verwendet und die Haube an den SNAP^® und das Kochfeld Elica angeschlossen wird.

Anmerkung: Der automatische Betrieb mit dem Kochfeld ist nur mit spezifischen Kochfeldern Elica möglich. Für ausfuhrlichere Informationen sind der officielle Handler oder der autorisierte Kundendienst zu kontaktieren.

Automatischer Betrieb (Sensor)

Die Haube schaltet sich entsprechend der Kochdämpfe, die vom Sensor der Haube erfasst werden, mit der am besten geeigneten Geschwindigkeit ein.

Für die Aktivierung dieser Funktion:

Gleichzeitig die Tasten T1 und T2 drucken, die LED L1 schaltet sich mit mehreren Farben ein, die LED L2 schaltet sich mit einem weiß Licht ein.

Automatischer Betrieb der Haube mit SNAP^®

Anmerkung: Der SNAP^® ist eine zusätzliche Absaugeinheit, die zusammen mit der Haube Funktionieren kann. Für ausfuhrlichere Informationen wird auf das mit dem SNAP^® mitgelieferte Handbuch verwiesen

Für die Aktivierung dieser Funktion:

Gleichzeitig die Tasten T1 und T2 drucken, die LED L1 schaltet sich mit mehreren Farben ein, die LED L2 schaltet sich mit einem orangen Licht ein.

Automatischer Betrieb der Haube mit dem Kochfeld Elica.

Das Verhalten der Haube ist auch von dem Gebrauch des Kochfeldes Elica abhängig.

Für die Aktivierung dieser Funktion:

Gleichzeitig die Tasten T1 und T2 drucken, die LED L1 schaltet sich mit mehreren Farben ein, die LED L2 schaltet sich mit einem blauen Licht ein.

Automatischer Betrieb der Haube mit SNAP und Kochfeld

Für die Aktivierung dieser Funktion:

Gleichzeitig die Tasten T1 und T2 drucken, die LED L1 schaltet sich mit mehreren Farben ein, die LED L2 schaltet sich mit einem orangen Licht ein.

Einstellung der Parameter für den automatischen Betrieb

Anmerkung: Alle unten beschrieben Handlungen für die Eichung, die Auswahl und den logischen Anschluss sind bei ausgeschalteter Haube (OFF) möglich, wobei:

Eichung der Haube (automatisch oder manuell).
- Auswahl des Kochfeld-Types (Gas-, Induktions- oder Elektrokochfeld)
- Logischer Anschluss zwischen Haube und Kochfeld (wenn ein Kochfeld Elica vorgesehen ist).
- Logischer Anschluss zwischen Haube und SNAP^® (wenn SNAP^® vorgesehen ist)..

Eichung des Sensors

Anmerkung: Die Eichung dauert etwa 5 Minuten, die LED L1 und L2 blinken weiß.

Die Eichung ist notwendig, damit der Sensor der Haube korrekt arbeiten kann, und kann sein:

Automatisch:

Jedes Mal, wenn die Haube wieder an das Stromnetz angeschlossen wird (z.B.: bei der ersten Installation oder nach einem Stromausfall).

Manuell:

Auszufahren, wenn der automatische Betrieb nicht zufriedenstellend Funktioniert, und wenn in der Kuche normale Umgebungsbedingungen vorliegen.

Die Taste T1 lang anhaltend drucken.

AuswahldesKochfelds (Gas-,Induktions-oder Elektrokochfeld)

Die Tasten T1 und T2 gleichzeitig drucken, bis ein Tonsignal wahrgenommen wird (Beep), Tasten freigeben und erneut (etwa innerhalb von 5 Sekunden) nur die Taste T2 drucken, um in die Auswahlmodalität des Kochfelds zu gelangen.

Mit den folgenden Betätigungen der Taste T2 kann das gewünschte Kochfeld nach dem folgenden Plan ausgewählt werden:

Led 2 orange: Gaskochfeld

Led 2 blau: Induktionskochfeld

Led 2 weiß: Elektrokochfeld

Die ausgewählte Taste bleibt eingeschaltet, um die erfolgte Auswahl anzuzeigen. Nach 10 Sekunden blinkt die Taste kurz auf, um anzuzeigen, dass die ausgeführte Auswahl eingestellt wurde.

Logischer Anschluss zwischen Haube und Kochfeld (wenn ein Kochfeld Elica vorgesehen ist).

a. Haube und Kochfeld Elica gleichzeitig anschreiben.
b. Die Haube wird 2 intermittierende Tonsignale abgeben (Beep), um anzuzeigen, dass das Anschlusssignal vom Kochfeld Elica empfangen werden kann.
c. Die Anschlussversuche mit dem Kochfeld Elica dauern 5 Minuten. In dieser Zeit gibt die Haube 3 aufe nander folgende Tonsignale (Beep) ab, um den erfolgten Anschluss an das Kochfeld Elica anzuzeigen.
d. Den erfolgen Anschluss an das Kochfeld Elica überprüfen: siehe Abschnitt "Automatischer Betrieb der Haube mit dem Kochfeld".

Sollte der logische Anschluss zwischen der Haube und dem Kochfeld Elica nicht zustande gekommen sein, wie folgt vorgehen:

Die Haube innerhalb von 30 Sekunden mindestens 5 Mal vom Stromnetz abtrennen und wieder anschließen.

Die oben beschrieben Handlungen a-b-c-d wiederholen.

Logischer Anschluss zwischen Haube und SNAP^® (wenn SNAP^® vorgesehen ist).

Der Anschluss zwischen Haube und SNAP^® ist automatisch. Es muss keine Einstellung ausgeführten werden.

Achtung! Einige Funktionen dieser Fernbedienung sind nur mit einigen Abzugshaubenmodellen aktivierbar.

Aufnahme der Fernbedienung:

In der ersten Versorgungsminute der Dunstabzugshaube T2 + T5 lang drücken. Die erfolgte Aufnahme der Fernbedienung ist an der Dunstabzugshaube sightbar.

Beschreibung der Funktionen des Fernbedienung

T1. Taste OFF
T2. Taste ON/OFF und Stärkeeinstellung des gedämpften Lichts
T3. Steuerungstaste der Ansauggeschwindigkeit (Leistung):
T4. Taste ON/OFF Licht des Kochfelds
T5. Taste ON/OFF verzögertes Ausschalten der Dunstabzugshaube
T6. Taste ON/OFF Sensor
T7. Rückstellungstaste Meldung Filtersattigung
L3. LED-Kontrolleuche: Betrieb der Fernbedienung

Anmerkung: die Tasten streifen und darauf einen leichten Druck ausüben, um die erhältlichen Funktionen auszuwahlen.

T1. Taste OFF

Drücken, um die Dunstabzugshaube auszuschalten.

T2. Taste ON/OFF und Stärkeeinstellung des gedämpften Lichts Kurz drücken, um das gedämpfte Licht ein-bzw. auszuschalten. Länger drücken, um seine Lichtstarke zu regeln. Anmerkung: Die Beleuchtung mit gedämpftem Licht ist nur in ein paar Modellen erhältlich.
T3. Steuerungstaste der Ansauggeschwindigkeit (Leistung):

Die Taste ausgehend von jeder beliebigen Position leicht streifen und darauf eine drehende Bewegung im bzw. gegen den Uhrzeigersinn ausführren, um die Ansaugsgeschwindigkeit zu erhöhen oder zu senken.

Die Taste ist in mehrere Bereiche aufgeteilt, die gewünschte Geschwindigkeit kann ausgewählten werden, wenn direkt auf den gewünschten Bereich gedruckt wird:

T3a: Geschwindigkeit 1 (niedrige Ansaugung)
T3b: Geschwindigkeit 2 (mittlere Ansaugung)
T3c: Geschwindigkeit 3 (hohe Ansaugung)
T3d: Geschwindigkeit 4 (intensive Ansaugung)

T4. Taste ON/OFF Licht des Kochfelds

Drücken, um das Licht des Kochfelds an- bzw. auszuschalten.

T5. Taste ON/OFF verzögertes Ausschalten der Dunstabzugshaube.

Drucken, um das verzögerte Ausschalten der Dunstabzugshaube auf der Basis der in this Augenblick aktiven Ansaugsgeschwindigkeit (Leistung) zu programmieren:
Geschwindigkeit 1 (niedrige Ansaugung): 20 Minuten
Geschwindigkeit 2 (mittlere Ansaugung): 15 Minuten
Geschwindigkeit 3 (hohe Ansaugung): 10 Minuten

T6. Taste ON/OFF Sensor

Lang drücken, um den Modus mit Sensor zu aktivieren/deaktivieren, der den automatischen Betrieb der Ansaugung beinhaltet.
Anmerkung: Der Sensor ist nur in ein paar Modellen erhältlich.

T7. Rückstellungstaste Meldung Filtersattigung.

Wartung der Fernbedienung

Reinigung der Fernbedienung:

Die Fermbedienung mit einem weichen Tuch und einer neutralen Reinigungslösung (nicht scheuernd) reinigen.

Batteriewechsel:

Das Batteriefach offen.
Die leeren Batterien durch drei neue 1,5V-AAA-Batterien austauschen.

Beim Einsetzen der neuen Batterie die im Batteriefach angegebenen Polungen einhalten!
Das Batteriefach schlieben.

Entsorgung der Batterien

Die Entsorgung der Batterien muss nach den gültigen nationalen Regel und Gesetzen erfolgen.

Benutze Batterien niemals in den Hausmull werfen.

Die Batterien müssen auf sichere Weise entsorgt werden.

Für weitere Informationen über Umweltschutz, Wiederverwertung und Entsorgung von Batterien wenden Sie sichitte an die mit der Mulltrennung beauftragten Stellen.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. KEINE

WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG

VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 27-28-29

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Muss mindestens einmal monatlich gereinigt werden (bzw. wenn das System zur Anzeige der Filtersattigung, falls beim

jeweiligen Modell vorhanden, diese Notwendigkeit anziegt).

Dazu ohne aggressive Reinigungsmittel bei niedrigen

Temperatures (max. 70^ ) mit dem Kurzprogramm in der Spulmaschine spulen.

Bei der Reinigung in der Spülmaschine können sich die Metallteile verfahren.

Der Filter muss im Backofen eine Stunde lang bei einer Temperatur von max. 100^ getrocknet werden. Falls der Filter dann noch feucht ist, den Vorgang wiederholen.

Den Filter nach spätestens zwei Jahren austauschen.

Achtung! Nach ausgeführter Wartung des Filters im entspruchenden Behälter ZUERST den Fettfilter und DANACH den Kohlegeruchfilter installieren. Der letzte wird erkannt, da er in Folie eingeschweit ist.

Prüfen, ob nach dem erneuten Positionieren des Behalters nur der Fettfilter sightbar ist.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 27-28-29

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Achtung! Der Aktivkohlefilter ist erkennbar, da er in Folie eingeschweibt. De Demontage-, Wartungs- und Reinigungsrarbeiten des Filters durchfuhren, den Filter damit hochst vorsichtig handhaben, um die Folie nicht zu beschädigen oder zu öffnen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65^ gewaschen (in diesen Fall den vollständigen Spülzyklus - ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfern, ohne damit den Filter zu beschädigen; danach diesen bei 100^ für 10 Minuten in den Ofen legen, umihn vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jeder Mal dann, wenn es beschädigt ist.

Achtung! Nach ausgeführter Wartung des Filters im entspruchenden Behälter ZUERST den Fettfilter und DANACH den Kohlegeruchfilter installieren. Der letzte wird erkannt, da er in Folie eingeschweit ist.

Prüfen, ob nach dem erneuten Positionieren des Behalters nur der Fettfilter sightbar ist.

Ersetzen der Lampen

Bild 27

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtingssystem ausgestattet.

Die LEDs ermöglichen eine optimale Beleuchtung der

Kochfläche. Sie haben eine Leistungsduer, die das

Zehnliche darer der traditionellen Lichter ist und bieten eine Energieersparnis bis zu 90%

Sich für den Kauf der auszuschenden LEDs mit dem technischen Kundendienst in Verbindung setzen.

T2. Kontrollknapp belynsing (Ijus für spishäll-dämpad belynsing)

T1. Kontrollknapp for sugehastigkeit (effekt).

For at aktivereijke Funktion:

For at aktivere deutsche Funktion:

For at aktivereijke Funktion:

For at aktivereijke Funktion:
