AUDREY SENSE - Exaustor de cozinha ELICA - Manual de utilização gratuito

Tipo de produto	Coifa de ilha (fixação no teto)
Modelo	AUDREY SENSE
Marca	ELICA
Utilização	Filtrante (reciclagem) ou exaustão (kit opcional)
Distância mínima da mesa de cozimento	50 cm (elétrico), 65 cm (gás ou misto)
Comandos	Painel tátil (4 velocidades + parada) + controle remoto sem fio (opcional)
Iluminação	LED (placa de cozimento e luz difusa conforme modelo)
Filtro de gordura	Metálico, lavável na máquina de lavar louça (Tmax 65°C), secar no forno 1h a 100°C, substituir a cada 2 anos
Filtro de carvão	Limpável (água quente ou máquina de lavar louça 65°C), secar no forno 10 min a 100°C, substituir a cada 3 anos
Indicadores de saturação	LED L1 vermelha fixa (filtro de gordura), vermelha piscando (filtro de carvão), reajustável
Função automática (sensor)	Sim, com calibração, detecta fumaças para adaptar a velocidade
Conexão com placa Elica	Sim, via módulo sem fio, permite o funcionamento automático acoplado
Velocidades de aspiração	4 (velocidade 4 limitada a 5 min, depois retorno à velocidade 2)
Alimentação elétrica	230 V ~ 50 Hz (verificar etiqueta interna)
Peso	Não especificado (aparelho pesado, instalação com 2 pessoas)
Nível sonoro	Não especificado (conforme EN/IEC 60704)
Manutenção	Limpar com pano úmido e detergente neutro, sem abrasivos nem álcool
Segurança	Desligar antes da limpeza, não flambar sob a coifa, não usar sem grade
Peças de reposição	LED, filtros, controle remoto (disponíveis via SAC)
Reparabilidade	Reparos por técnico autorizado, cabo de interconexão não substituível pelo usuário

Perguntas frequentes - AUDREY SENSE ELICA

Como usar a coifa no modo exaustão?

Compre o kit de exaustão Elica (não fornecido). Retire o filtro de carvão (não instalar). Siga as instruções do kit. A coifa deve ser instalada com um duto de exaustão conforme as normas locais.

O que fazer se o LED L1 permanecer vermelho após desligar?

É o sinal de saturação do filtro de gordura. Limpe o filtro de gordura (máquina de lavar louça ou manualmente). Após a limpeza, reinicie o sinal pressionando simultaneamente T1 e T2 por 5 segundos (coifa desligada).

Como associar o controle remoto à coifa?

Conecte a coifa. Durante o primeiro minuto de energização, pressione longamente T2 + T5 do controle remoto. A coifa confirma com uma exibição colorida dos LEDs. O controle remoto está então programado.

Posso instalar a coifa eu mesmo?

A instalação elétrica e mecânica deve ser realizada por pessoal qualificado. A coifa é pesada: requer pelo menos duas pessoas. Fixe-a no teto com as buchas fornecidas (adequadas conforme o teto). Respeite as distâncias mínimas (50 cm elétrico, 65 cm gás).

Como substituir a iluminação LED?

Os LEDs não são substituíveis pelo usuário. Contate o serviço de assistência técnica autorizado para comprar LEDs de reposição e fazer a substituição por um técnico.

O que fazer se a coifa não ligar mais?

Verifique primeiro a alimentação elétrica (disjuntor, tomada). Se a coifa estiver energizada mas não responder, o módulo eletrônico pode estar com defeito. Contate a assistência técnica. Não tente reparar você mesmo.

Quais detergentes usar para limpar a coifa?

Use exclusivamente um pano úmido com detergente líquido neutro. Não usar abrasivos, álcool, solventes ou ferramentas de limpeza. Para os filtros, use água quente e detergente suave.

Como ativar o funcionamento automático (sensor)?

Coifa desligada, pressione simultaneamente T1 e T2. O LED L1 exibe várias cores e o LED L2 acende em branco (modo sensor apenas). A coifa ajusta automaticamente a velocidade conforme as fumaças detectadas.

Posso conectar a coifa a uma placa de cozimento não Elica?

A conexão lógica só é possível com placas de cozimento específicas Elica. Se você não possui uma placa Elica, desative o módulo de conexão (procedimento: coifa desligada, pressionar 10s T1+T2, bip longo). Caso contrário, a coifa tentará se conectar sem sucesso.

Com que frequência é necessário limpar os filtros?

O filtro de gordura deve ser limpo pelo menos uma vez por mês (ou assim que o sinal de saturação acender). O filtro de carvão pode ser limpo a cada 2 meses (ou quando o sinal piscar). Substitua o filtro de gordura a cada 2 anos e o filtro de carvão a cada 3 anos.

MANUAL DE UTILIZADOR AUDREY SENSE ELICA

Siga inicialmente as instruções indicadas neste manual. Declina-se qualquer responsabilitadper eventuais inconvenrientes, danos ou incéndios provocados ao aparelho, derivantes da inobservência das instruções indicadas在这ene manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso dométrico.

! É importante conservar este manual para eventuais consultas futuras. Em caso de vendu ou mudança, certificar-se que omanual acompanhe o produits.
! Ler cuidadosamente as instruções: elas aparecem importantes informações sobre a instalação, uso e segurarça.
! Não efetuar variações elétricas ou mecânicas no produits ou nos tubos de fuga.
! Antes de prosseguir com a instalação do disposito, verificar todos os componentes que não sejam danificados. Caso contrário,OOTATOR o seu fornecedor e não prosseguir com a instalação.

Note: As peças que aparecem o símbolo “(*)” são acessórios elesais fornecidos somente em algumas modelos ou são peças que não acompanham o produits, mas que precisam ser adquiridas.

Advertências

Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elética retirando a tomada ou desligando a alimentacao da rede elética.

Usar sempre luvas de trabalho para todas as operações de instalacao e manutenacao.

Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiência e conheimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relatives ao uso em segurar do aparelho e que tenham acontecimiento dos riscos envolvidos.

As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparecido.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em,,, a outros dispositivos de combustao de gas ouculos combustíveis. O exaustor deve ser limpo,. freuente, interna e externamente (PELO MENOS UMA Vez POR MES).

Isso deve ser feito em conformidade com as instruções de manutenção indicadas;neste manual. O não cumprimento das instruções fornecidas;neste guia doutilizar, no referente à limpeza doexautor e substituição e limpeza dosfiltros,cause ricos de incência.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstancias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o oleo sobraqueça e se incendeie.

CUIDADO: Peças aceisveis do exaustor podem queimar quando utilizescdo a placac de fogao.

Para a substituição da lampada, utilizes apenas o tipo de lampada indicado na secção de Manutenção/Substituição de lampadas deste manual.

ATENÇÃO! Não ligar o aparecido à rede electrica até que a instalação esteja totalmente conclusão.

Relativamente às medidas tícnicas e de segança a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O Sistema de conducts desde aparelho não pode ser connectado a outro Sistema de ventilacao ja existente que esteja送去 uso para qualerou other finalidade, como descarga de fumos de aparelhos a gás ou outros combustiveis.

Não utilizes ou deixa r o exaustor sem lâmpadas corremente montadas, devido ao possivel risco de choquesétricos.

Nunca utiliser o exaustor sem as grades montadas corretamente.

O exhaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que não seja specifically indicado.

Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalacao, ou, se não for fornecido, compar o tipo de parafuso correto.

Usar o complemento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de dúvida, consulitar um centro de assistência autorizada ou pessoal qualificada similar.

ATENÇA! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscosétricos.

Esteaporeeia 2012/19/EC sobre Residuos de equipamento eletrico e eletronico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evacitar potenciais consequencias negativas para oambiente e para a saude Pública, que poderiam derivar de umanuseamento de dispersao inadequada deste produits.

O*simbolo no produits ou nos documents que acompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de deserdimentos.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de despertiços domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para umautilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcao por mais eles menosculosapos ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtro(s) a carvao quando necessario, para manter uma boa eficiência na reducao dos odores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiencia. Use o diametro maximalo do systema de conduitas indicado neste manual para optimizar a eficiencia e minimizar o ruido.

Uso

A coifa foi realizada para ser'utilizada na versão filtrante com recirculacao interna.

Os fumos e vaporoes do cozimento são aspirados para dentro da coífa, filtrados e depurados passando atraves do(s) filtró(s) gordura e o(s) filtró(s) de carvão aktivado que DEVE FAZER PARTE daDOTAÇAO da coífa.

Importante

É possével adquirir um Kit para a funcção aspirante.

Neste caso o filtro de carvão nãodeeraser instalado.

Ao'utilizar o Kit aspirante除外o tipo de instalacao da coifa poderia ser requisido, as quais contente neste manual, por isso antes de iniciar com a instalacao da coifa, adquira o kit aspirante e consulte as instruções anexadas ao Kit.

Instalacao

A instalacao, tanto elcctrica quanto mecanica, delve ser efectuada por personal especializzato.

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogõesétricos e 65cm no caso de fogões à gás ou combinados.

Se as instruções de instalação do foggão à gás específarem uma distência maior, delve-se levar em conta esta指示ação.

Conexão electrolytica

A tensão de rede deve corresponder à tensão indicada na etiqueta das caracteristicas situada no interior da coifa.

O produits foci predisisto para a conexão directa à rede de alimentação, portanto, aplicar um interruptor bipolar em conformidade com as normas que assegure a desconexão completeness da rede nas condições da categoria III de sobretensão, de acordo com as regras de instalacao.

ATENÇA! A peça B (elemento de fixação ao tecto), é dotada de conductor (amarelo - verde) que deve ser connectado à terra da instalação électrique domestica. Fig. 16-17

ATENÇA! Prestar muita atençao no posicionamento

do cabo em excesso, a inobservança esta指示a).
vir a provocar graves danos ao aparecido e/ou umCHOque
eléctrico no uso ou no instalador.

Atença! A substituição do cabo de interconexão deve ser efetuada pelo服务于 assistência Tecnica autorizada.

Montagem

Antes de.iniciar a instalacao:

• Verificar que o produit adquirido tenha dimensionalas adequadas para a area escolhida de instalacao.
• Tirar o/s filtró/s de carvalo atrcido (*) se fornecidos (ver también o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizez o exaustor na versão filtrante.
• Verificar que, dentro do exaustor, não Hajía (por)."es de transporte) materiais extras (por)."comovelopes com parafusos (), garantias () etc.), eventually tirar

e conservar.

Atença! Antes de conectar o exaustor à redeétrica.

Se possuir um plano de cozimento Elica:

Efetuar a ligação eletrica do exaustor e plano de cozimento Elica ao mesmo tempo para permitir a ligaçãoológica entre exaustor e plano de cozimento Elica (consultar也是非常 o paragrafo "Funcionamento-Regulacao dos parameiros para o Funcionamento automatico-Calibracao do sensor" e

"Funcionamento-Regulacao dos parameiros para o Funcionamento automatico-Ligacao lógica entre o exauteur e o plano de cozimento Elica").

Caseno possua um pano de cozimento Elica:

Neste caso, o exaustor conecta-se ao plano de cozimento après a ligation à redeétrica.

Aguardar que o exaustor realizaze as tentativas de ligação (cerca 5 minutos) e desativar o MODULE eletrónico de conexão como descriço a partir:

Com o exaustor desligado, pressionar por mais de 10 segundos e contemporaneamente as teclas T1 e T2 (consultar o paragrafo Funcionamento) e o exaustor emite um sinal sonoro breve ("beep"-apos circa 5 segudos)e,em seguida,um sinal sonoro longo ("beeep") para indentar a desativacao (o LED L1 ilumina-se com a cor vermelha oralguns segudos).

Reativação do MODULE de ligação entre o exaustor e o plano de cozimento Elica: Com o exaustor desigado, pressionar por mais de 10 segculos e contemporaneamente as teclas T1 e T2 (consultar o paragrafo Funcionamento) e o exaustor emite um sinal sonoro breve ("beep"- antes circa 5 segundos) e, em seguida, um sinal sonoro longo ("beeep") para指示 a ativação (o LED L1 illumina-se com a cor vermelha ou outros segundos).

Produco com peso excessivo. A movimentação e a instalação do exaustor devem ser feitas por pelo menos das ou mais pessoas.

O exaustor é dotado debuchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um专业技术e qualificado para sua instalação. A parede/teto deve ser sufficientemente robusta para suportar o peso do exaustor.

Funcimiento

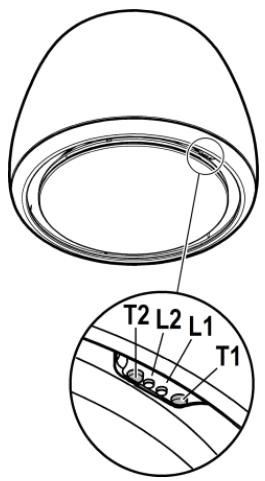

A coifa dispoe de um controlo posto na borda da coifa e pode ser controlada inclusive com o especialico telecomando (fornecido so com algunos modelos).Painel de controlo no exaustor

T1. Tecla de controlo da velocidade (potência) de aspiração.

Pressional repetidamente até selecionar a velocidade desejada entre:

Velocidae OFF - Led L1: apagado

Velocidade 1 (aspiração baixa) - Led L1: luz verde

O Led L2 pisca em verde quando está ativado o desligamento do exaustor (apenas com telecomando).

Velocidade 2 (aspiração média) - Led L1: luz amarela

O Led L2 pisca en amarelo quando está"Atvado o desligamento do exaustor atrasado (apenas com telecomando).

Velocidade 3 (aspiração alta) - Led L1: luz celeste

O Led L2 pisca en celeste quando está"Atvado o desligamento do exaustor atrasado (apenas com telecomando).

Velocidade 4 (aspiracao intensiva) - Led L1: celeste intermitente

Note1: A velocidade 4 tem uma)duração limitada de 5 min., em seguida, o exaustor passa automaticamente para a velocidade 2.

T2. Tecla de controlo da iluminação (luz fogão-luz difusa)

Pressionar brevamente para a iluminação do fogão

Pressionar e manter pressionado por mais tempo para a iluminação com luz difusa.

Note: A illuminação de luz difusa está disponível so em outros modelos.

Sinalização de saturação do FILTER de gorduras - Led L1: luz vermelha

A sinalização permanece visível por um minuto aproximadamente antes deslagado o exaustor.

Quando aparecer esta sinalização, fazer a manutenção do FILTER de gorduras.

Sinalização de saturação do FILTER de carvão - Led L1: luz vermelha a piscar

A sinalização permanece visível por um minuto aproximadamente antes deslagado o exaustor.

Quando aparecer esta sinalização, fazer a manutenção do FILTER de carvão.

Desativação/Ativação da sinalização deaturação do filtró de carvão:

thisinalizationalnormalmenteativa,para desativa-la:

com o exaustor desligado, pressionar simultaneamente as teclas T1 e T2 até ouvir um sinal acústico (beep).

Libertar ambas as teclas e pressionar novamente as mesas teclas T1 e T2 brevemente.

O led L1 ilumina-se com a cor alaranjada sem piscar (sinalização ativa) para, em seguida, iniciar a piscar (sinalização desativada).

Repetir a operação para gratavar a sinalização, o led L1 passa de vermelho a piscar (sinalização desativada) para luz sem piscar (sinalização ativada).

Reset da sinalização de sutação de filtros

Com o exaustor desligado, pressionar simultaneamente as teclas T1 e T2 durante pelo menos 5 segundos, o led L1 para de sinalizar a sutação.

Repetir a operação no caso de sinalização simultânea dosinous.

Filiacao telecomando

A filiação do telecomando realizada com succès é visualizada com osinous LEDs aceses que使我 amalgues cores em sequência.

Funcionamento automatico (sensor), conexão com SNAP® e fogão Elica

Atença! Recomenda-se proceder à "Reguição dos parâmetros para o Funcionamento automatico" (ver parágrafo respetivo) antes de utilizes o的功能amento automatico e de ligar o exaustor aoSNAP® e ao fogo Elica.

Nota: O funciona automatico con o fogão é possivel apenas com fogões Elica, para mais detalhes contactar o revendedor oficial ou o centro de assistência técnica autorizzato.

O exaustor irá acender à velocidade mais adequada em base aos fumos de cozedura detetados pelo sensor S com o qual está equipado o exaustor.

Pressionar simultaneamente as teclasT1 e T2 o LED L1 illumina-se Blocking varias cores, o LED L2 illumina-se com a cor branca.

Funcimiento automatico do exaustor com SNAP

Nota: O SNAP é uma unidade de aspiração auxiliar capaz de funcional juntamente com o exaustor. Para mais informações consulutar o manual fornecido com o SNAP

Funcionamento automatico do exaustor com o fogao Elica

O comportamento do exaustor dependerá也是非常 da utilizesçao do fogo Elica.

Pressionar simultaneamente as teclasT1 e T2 o LED L1 illumina-seasnantoandovariascores, oLED L2illumina-se com a cor azul.

Funcionamento automatico do exaustor com SNAP^® e fogão Elica

RegULAdoos parameiros parao Funcionamento automatico

Nota: Todas as operações de calibracao, selecao, regulação e conexão lógica abaixo descriitas são possíveis com o exaustor desigado (OFF), e preveem:

• Calibração do exaustor (automática ou manual).
• Seção do fogão.
• Conexão lógica entre exaustor e fogão (se em posse de um fogão Elica).
• Conexão lógica entre exaustor e SNAP (se em posse do SNAP).

Calibracao do exaustor

Nota: A calibracao dura circa de 5utos, os LEDs L1 e L2 piscam em branco.

A calibração é necessária para permitir ao sensor com o qual o exaustor está equipado de funcional corretamente e pode ser:

Automática:

sempre que o exaustor é ligado à rede elétrica (por ex: com a primarya instalação ou(before de um apagão).

Manual:

A realizar quando senota um等功能amento insatisfatório do Funcionamento automatico e realizada quando na cozinha persistem condições ambientais normais.

Pressionar a longo a tecla T1.

Selecao do fogo

Pressionar simultaneamente as teclas T1 e T2 até se ouvir um sinal acústico (beep) libertar as teclas e pressionar novamente (dento deerca 5 segundos) o T2 para entrada na modalidade de escolha do fogão.

Com as posteriores pressões na tecla T2 é possível escolher o fogão desejado segundo o esquema seguinto:

Led 2 laranja: Fogão a gás

Led2 azul: Fogão de indução

Led 2 branco: fogãoétrico

A tecla pre-escalhida permanece acesa para indicar a correncia da selecao,deois de 10 segundos a tecla pisca brevamente para indicar que a selecao realizada foi registada.

Conexão lógica entre exaustor e fogão (se em posse de um fogão Elica).

a. Ligar o exaustore e o fogao Elica simultaneamente.
b. O exaustor emite 2 sinais acusticos (beep) intermitentemente para indicar que é capaz de receber o sinal de conexão ao fogo Elica.
c. As tentativas de conexão com o fogão Elica duram 5 horas, dentro deste periodo de tempo o exaustor emite 3 sinais acústicos (beep) consecutivos para indicar a correência da conexão com o fogão Elica.
d. Verificar a corrección da conexão com o fogão Elica: ver paragrafo "Funciónamento automatico do exaustor com o fogão".

CasaoconexoIogicaentreoexaustor o fogaoElica nao tiver tido suecesso,fazer do seguinte modo:

Desligar e voltar a ligar o exaustor da rede eletricaelo menos 5 vezes em 30 segundos.

Conexão lógica entre exaustor e SNAP® (se em posse do SNAP®).

A conexão entre o exaustor e SNAP é automatística.

Não é necessário fazer qualquer configuração.

Telecomando

Atença! Algumas funções deste controlo remoto podem ser ativadas apenas em outros modelos de coifa.

Afiliação telecomando:

Premir demoradamente T2 + T5 no primeiro minuto de alimentacao da coifa. A filiação realizada sera visivel na coifa.

Descrição das funções do commando remoto

T1. Tecla OFF
T2. Tecla ON/OFF e ajuste da intensidade da luz suave
T3. Tecla de controlo da velocidade (potência) de aspiração:
T4. Tecla ON/OFF luz fogo
T5. Tecla ON/OFF desligamento da coifa atraso
T6. Tecla ON/OFF sensor.
T7. Tecla limpar sinalização de sutação de filtros
L3. Led indicator de funciona do telecomando

Nota: tocar as teclas com uma leve pressao para的选择ar as funções disponveis.

T1. Tecla OFF

Premir para apagar a coifa

T2. Tecla ON/OF e ajuste da intensidade da luz suave

Premir brevamente para acender ou apagar a luz suave

Premir mais demoradamente para ajustar a sua intensidade.

Nota: A iluminação deluz suave é disponível so em outros modelos.

T3. Tecla de controlo da velocidade (potência) de aspiração

Tocar as teclas a partir de qualquer posicao com um movimento rotatorio no sentido horario ou anti-horario paraLER.
augentar ou diminuir a velocidade de aspiracao.

A tecla é dividida em diversos setores, é possivel選擇ar a velocidade desejada a premir diretamente no setor correspondente, come indicado a seguir:

T3a: Velocidade 1 (aspiração baixa)
T3b: Velocidade 2 (aspiração média)
T3c: Velocidade 3 (aspiração alta)
T3d: Velocidade 4 (aspiração intensiva)

T4. Tecla ON/OFF luz fogão

Premir para acender ou apagar a luz de iluminação do fogão.

T5. Tecla ON/OFF desligamento da coifa atraso

Premir para programar o desligamento atrasado da coífa seguido a velocidade (potência) de aspiração ativa naquela alta:
Velocidade 1 (aspiração baixa): 20 minutos
Velocidade 2 (aspiração média): 15 minutos
Velocidade 3 (aspiração alta): 10 minutos

T6. Tecla ON/OFF sensor.

Premir demoradamente para ativar/desativar a modalidade com sensor, a qual préve a gestão da espiração de modo automatico.
Note: O sensor é disponible so para algunos modelos

T7. Tecla limpar sinalização de saturação de filtros.

Manutenção do controlo remoto

Limpeza do controlo remoto:

Limpar o controlo remotoutilizando um pano maco e umsolution detergente neutra isenta de substancias abrasivas

Substituacao da bateria:

• Abrir o não da bateria.
• Substituir as baterias esgotadas com 3 pilhas novas de 1,5 V tipo AAA.

Ao,inserir a nova bateria respeitar as polaridades indicadas no vao da bateria!

Tornar a fechar o vao da bateria.

Despejo das baterias

O despejo das baterias deve ser efectuado de acordo com todas as normas e leisnationais. Não despejar as baterias usadas jusquocom o lixo normal.

As baterias devem ser despejadas de modo seguro.

Para maiores informações a respeito dos aspectos de proteção do ambiente, a reciclagem e o despejo de baterias, contactar as repartções encarregadas da colecta diferenciada.

Manutenção

Limpeza

Capta as particulas de gordura provenrientes do cozimento.

Deve ser limpo pelo menos uma vez por mês (ou quando o)...
sistema de indentacao de saturacao dos filtros - se previsto no
modelo adquirido - indicar esta necessidade) com
detergentes nao agressivos, em maquinas de lavar louças

com temperatas baixas e com ciclo breve. (Temp. max: 70^ ).

Em caso de lavagem naquina de lavar louças, as partes metálicas podem descolorir-se.

O fazer de ser secado noorno em uma temperatura maxima de 100^ por uma hora e se o fazer acredem hóme, repetir a的操作。

Atença! Àpos ter executado a manutençao do filtro instalar no contentor especialico ANTES o filtro de gorduras, DEPOIS o filtro de carvalo. esteultimate é reconhecivel por estar salado dentro de uma meia calça.

Verificar que, uma vez reposicionado o contentor, sera visível apenas oimento de gorduras

Filtro de carvão activo (só para a versão filtrante)

Fig. 27-28-29

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

Atença! O FILTER de carvões ativos é reconhecível por estar传送 do centro de uma meia calça. Executar as operações de desmontagem, manutençao e limpeza do FILTER manuseando o过滤 com o maior cuidado, para não fazer danos ou abrir a meia calça.

O FILTER de carvão pode ser lavado deinous eminous meses (ou quando o Sistema de indentação daaturação dos filtros - se precedo no Modelo adquirido - indicar esta necessidade) em água quente e detergentes adequados ou em区内 de lavar louça a 65^ para a lavagem em区内, utilize o cicloplete com colocar outra louça na区内).

Tire a agua em excesso tomando cuidado para não estragar o filtró. Em seguida deixe-o secar definitivamente noorno durante 10 minutos a 100^ .

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Atença! Àpos ter executado a manutençao do filtro instalar no contentor especialico ANTES o filtro de gorduras, DEPOIS o filtro de carvalo. esteultimate é reconhecivel por estar salado dentro de uma meia calça.

Verificar que, uma vez reposicionado o contentor, sera visível apenas oimento de gorduras

Substituição das lampadas

Fig. 27

A coifa é dotada de umsystema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lampadas tradicionais e economizam 90% de energiaétrica.

Para a@aquisicao do led a substituir,procurar o service de assistencia Tecnica

Akoalouhote auotnpa tic onyies Toun avapeovta oe auto to exyepidio. dEv avalaabavoume kaia euhvnia tuxov doxepiec, cniue n tupkayie tsn Tpokalovtai kai tpoepxovta ato tn un npon wou oyiwou avapoeovta o auto to exyepidio. O atoppopntnapexi kataokeuaote iya tn atoppopnon katwov kai atmuw yapeipatoc kai exei oxediaotei atokleiotika ia oikiakn xpno

! Eivai onuavitko va diatnpnoTe to napov yexeiipio ia va to oumbouleueote otoiaodntote otiyun to xpeiaCteTe! ZepiTTwnoTn wLnOnc, daveiaou n metakoiunc, BefbaaTei 6t BiPekTaI oukeuaevo maCi tTo TpOIOv!
I Iiabaote TPOoekTikA TIS OBNyies: Tpeiexouv Xpnoiues Tnnpoopoeies yia tnv Ekyataaon kai xpon Tou Tpoiovtos kai yia tn aqpaaleia oas!
I Mny etnepete nAeptipkEs n unxavikcs aalayes oTo Tpioiov n otouc oWlnevEgcpwns!
I Piv poxwne O Tny Ekyataoan ng oukeun 8eBaiWnte otla Ta eaptnata dey exouv utooei Cnua. Z avtietn nepintwn va epte OE tpan m tov TTwnt nac kai va npv ouvexioe me ny Ekyataoan.
