ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DC731KA DEWALT

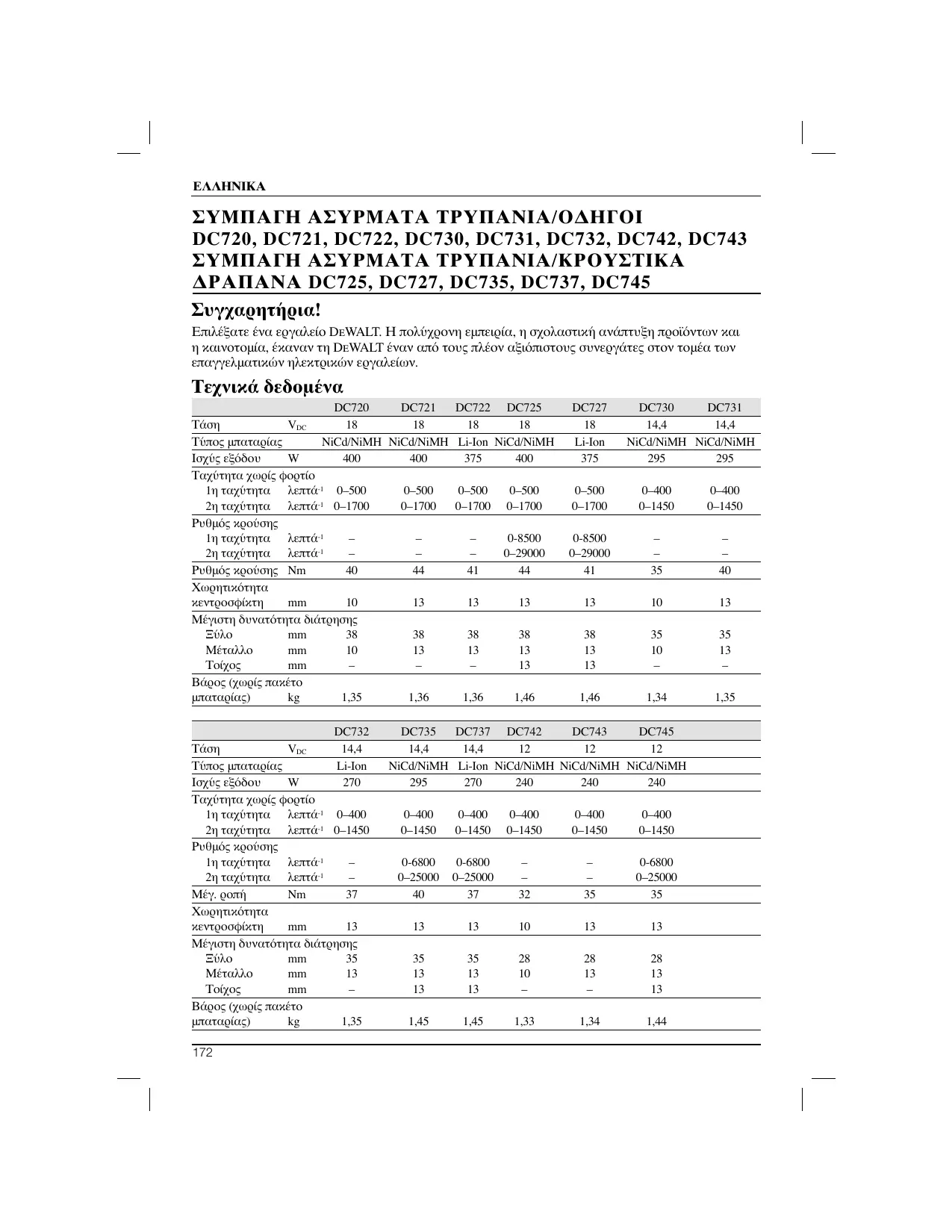

ΣΥΜΠΑΓΗ ΑΣΥΡΜΑΤΑ ΤΡΥΠΑΝΙΑ/ΟΔΗΓΟΙ DC720, DC721, DC722, DC730, DC731, DC732, DC742, DC743 ΣΥΜΠΑΓΗ ΑΣΥΡΜΑΤΑ ΤΡΥΠΑΝΙΑ/ΚΡΟΥΣΤΙΚΑ ΔΡΑΠΑΝΑ DC725, DC727, DC735, DC737, DC745

Συγχαρητήσια!

Επιλέξατε ένα εργαλείο DEWALT. Η πολύχρονη εμπειφία, η σχολαστική ανάπτυξη προϊόντων και η καινοτομία, έκαναν τη DEWALT έναν από τους πλέον αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

		DC720	DC721	DC722	DC725	DC727	DC730	DC731
Táση	V_DC	18	18	18	18	18	14,4	14,4
Túπος μπαταρίας		NiCd/NiMH	NiCd/NiMH	Li-Ion	NiCd/NiMH	Li-Ion	NiCd/NiMH	NiCd/NiMH
Iσχύς εξόδου	W	400	400	375	400	375	295	295
Taxúτητα χωρίς φορτίο
1η taxúτητα	λεπτά^-1	0–500	0–500	0–500	0–500	0–500	0–400	0–400
2η taxúτητα	λεπτά^-1	0–1700	0–1700	0–1700	0–1700	0–1700	0–1450	0–1450
Puθμός χρούσης
1η taxúτητα	λεπτά^-1	-	-	-	0–8500	0–8500	-	-
2η taxúτητα	λεπτά^-1	-	-	-	0–29000	0–29000	-	-
Puθμός χρούσης	Nm	40	44	41	44	41	35	40
Xωρητικότητα κεντροσφίκτη	mm	10	13	13	13	13	10	13
Μέγιστη δυνατότητα διάτρησης
Ξύλο	mm	38	38	38	38	38	35	35
Μέταλλο	mm	10	13	13	13	13	10	13
Toíχος	mm	-	-	-	13	13	-	-
Báρος (χωρίς πακέτο μπαταρίας)	kg	1,35	1,36	1,36	1,46	1,46	1,34	1,35
		DC732	DC735	DC737	DC742	DC743	DC745
Táση	V_DC	14,4	14,4	14,4	12	12	12
Túπος μπαταρίας		Li-Ion	NiCd/NiMH	Li-Ion	NiCd/NiMH	NiCd/NiMH	NiCd/NiMH
Iσχύς εξόδου	W	270	295	270	240	240	240
Taxúτητα χωρίς φορτίο
1η taxúτητα	λεπτά^-1	0–400	0–400	0–400	0–400	0–400	0–400
2η taxúτητα	λεπτά^-1	0–1450	0–1450	0–1450	0–1450	0–1450	0–1450
Puθμός χρούσης
1η taxúτητα	λεπτά^-1	-	0–6800	0–6800	-	-	0–6800
2η taxúτητα	λεπτά^-1	-	0–25000	0–25000	-	-	0–25000
Mέγ. ροπή	Nm	37	40	37	32	35	35
Xωρητικότητα κεντροσφίκτη	mm	13	13	13	10	13	13
Μέγιστη δυνατότητα διάτρησης
Ξύλο	mm	35	35	35	28	28	28
Μέταλλο	mm	13	13	13	10	13	13
Toíχος	mm	-	13	13	-	-	13
Báρος (χωρίς πακέτο μπαταρίας)	kg	1,35	1,45	1,45	1,33	1,34	1,44

ΕΛΛΗΝΙΚΑ

		DC720	DC721	DC722	DC725	DC727	DC730	DC731
L_pA (ηχητική πίεση ηχητική πίεση)	dB(A)	76	76	76	83	83	76	76
K_pA (αβεβαιότητα Κ ηχητικής πίεσης)	dB(A)	3	3	3	3	3	3	3
L_WA (ηχητική υχύς)	dB(A)	87	87	87	94	94	87	87
K_WA (αβεβαιότητα Κ ηχητικής πίεσης)	dB(A)	3	3	3	3	3	3	3

Συνολικές τιμές κραδασμών (άθροισμα τοιαξονικού φορέα) καθορισμένες σύμφωνα με το πρότυπο EN 60745:

Τιμή εκπομπής χραδασμών a_h
Διάτρηση μετάλλων
a_hD_ =	m/s2	1,15	1,15	1,15	1,40	1,40	1,15	1,15
Αβεβαιότητα K =	m/s2	1,70	1,70	1,70	1,58	1,58	1,70	1,70
Τιμή εκπομπής χραδασμών a_h
Διάτρηση τοιμέντου
a_hID_ =	m/s2	-	-	-	7,8	7,8	-	-
Αβεβαιότητα K =	m/s2	-	-	-	2,7	2,7	-	-

		DC732	DC735	DC737	DC742	DC743	DC745
L_pA (ηχητική πίεση ηχητική πίεση	dB(A)	76	83	83	76	76	83
K_pA (αβεβαιότητα Κ ηχητικής πίεσης)	dB(A)	3	3	3	3	3	3
L_WA (ηχητική υχύς)	dB(A)	87	94	94	87	87	94
K_WA (αβεβαιότητα Κ ηχητικής πίεσης)	dB(A)	3	3	3	3	3	3

Συνολικές τιμές κραδασμών (άθροισμα τοιαξονικού φορέα) καθορισμένες σύμφωνα με το πρότυπο EN 60745:

Τιμή εκπομητής χραδασμών a_h
Διάτρηση μετάλλων
a_hD =	m/s2	1,15	1,40	1,40	1,15	1,15	1,40
Αβεβαιότητα K =	m/s2	1,70	1,58	1,58	1,70	1,70	1,58
Τιμή εκπομητής χραδασμών a_h
Διάτρηση τοιμέντου
a_hID =	m/s2	-	7,8	7,8	-	-	7,8
Αβεβαιότητα K =	m/s2	-	2,7	2,7	-	-	2,7

Το επίπεδο κραδασμών που αναφέρεται στο παρόν φύλλο πληροφοριών μετρήθηκε σύμφωνα με μια τυποποιημένη δοχιμή κατά EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο. Μπορεί να χρησιμοποιηθεί για μια προκαταρκτική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το δηλωμένο επίτεδο κραδασμών αφορά στις κύριες εφαρμογές του εργαλείου. Μστόσο αν το εργαλείο

χησιμοποιείται για διαφορετικές εφαρμογές, με διαφορετικά αξεσονάρ ή ελλιτή συντήρηση, μπορεί το επίπεδο κραδασμών να διαφέρει. Αντό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης κατά τη διάρκεια ολόκληρης της εργασίας.

Μια εκτίμηση της έκθεσης σε κραδασμούς θα πρέπει επίσης να λαμβάνει υπόψη τις φορές που το εργαλείο είναι απενεργοποιημένο

ΕΛΛΗΝΙΚΑ

ή όταν λειτουργεί αλλά δεν εκτελεί καθαυτή την εργασία. Αντό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης κατά τη διάρχεια ολόκλησης της εργασίας.

Προβλέψτε πρόσθετα μέτρα ασφαλείας για την προστασία του

χειριστή από τις επιδράσεις των κραδασμών όπως: συντήρηση του εργαλείου και των εξαρτημάτων, διατήρηση της θερμότητας των χεριών, οργάνωση των διαδικασιών εργασίας.

Πακέτο μπαταρίας		DE9180	DE9503	DE9095	DE9098	DE9140
Τύπος μπαταρίας		Li-Ion	NiMH	NiCd	NiCd	Li-Ion
Τάση	V_DC	18	18	18	18	14,4
Χωρητικότητα	A_h	2,0	2,6	2,0	1,3	2,0
Βάρος	kg	0,68	1,0	1,0	0,87	0,58

Πακέτο μπαταρίας		DE9094	DE9091	DE9074	DE9501	DE9071
Τύπος μπαταρίας		NiCd	NiCd	NiCd	NiMH	NiCd
Τάση	V_DC	14,4	14,4	12	12	12
Χωρητικότητα	A_h	1,3	2,0	1,3	2,6	2,0
Βάφος	kg	0,60	0,70	0,55	0,69	0,65

Φορτιστής		DE9130	DE9135	DE9116
Τάση
ηλεκτροδότησης	V_AC	230	230	230
Τύπος μπαταρίας		NiCd/NiMH	NiCd/NiMH/Li-Ion	NiCd/NiMH
Κατά προσέγγιση χρόνος φόρτισης	ελάχ.	30(πακέταμπαταριών 2,0 Ah)	40(πακέταμπαταριών 2,0 Ah)	60(πακέταμπαταριών 2,0 Ah)
Βάρος	kg	0,5	0,52	0,4

Ασφάλειες:
Ευρώπη	για εργαλεία 230 V	ένταση 10 Ampere
Για το Ηνωμένο Βασίλειο και την Ιρλανδία	για εργαλεία 230 V	13 Ampere, στα βύσματα

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίτεδο σοβαρότητας για κάθε λέξη ένδειξης. Παρακαλούμε διαβάστε το εγχειρίδιο και προσέξτε αυτά τα σύμβολα.

ΚΙΝΔΥΝΟΣ: Καθορίζει μια επικείμενη επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, θα οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Καθορίζει μια ενδεχομένως επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Καθορίξει μια ενδεχομένως επικίνδυνη κατάσταση η οποία, εάν δεν αποφενχθεί, ενδέχεται να προκαλέσει ελαφρό ή μέσης σοβαρότητας τραυματισμό.

ΠΡΟΣΟΧΗ: Όταν το εγγαλείο χρησιμοποιείται χωρίς το σύμβολο προειδοποίησης ασφαλείας, καθορίζει μια ενδεχομένως επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, ενδέχεται να επιφέρει ζημία σε περιουσιακά στοιχεία.

Υποδηλώνει κίνδυνο ηλεκτροπληξίας.

Υποδηλώνει κίνδυνο φωτιάς.

Δήλωση συμμόρφωσης με τις οδηγίες της Ε.Ε.

Η εταιρεία DEWALT δηλώνει ότι αυτά τα προϊόντα που περιγράφονται στην ενότητα «τεχνικά δεδομένα» έχουν σχεδιαστεί σε συμμόρφωση με το εξής πρότυπο: 98/37/EOK (έως 28 Δεκ. 2009), 2004/108/EK, 2006/42/EK (από τις 29 Δεκ. 2009), 2006/95/EK, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-1, EN 60745-2-2.

Για περισσότερες πληροφορίες, επικοινωνήστε με την εταιρεία DEWALT στην παρακάτω διεύθυνση, ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογεγραμμένος είναι ο αρμόδιος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DEWALT.

$$ \chi . f o p s m a n $$

Horst Grossmann

Αντιπρόεδρος τμήματος μηχανολογίας και ανάπτυξης προϊόντων DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανία 16/09/2007

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για μείωση του κινδύνου τραυματισμού, διαβάστε το εγχειρίδιο οδηγιών.

Γενικές προειδοποιήσεις ασφαλείας ηλεκτρικού εργαλείου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες Εάν δεν τηρηθούν οι προειδοποιήσεις και οδηγίες,

αντό μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, φωτιά ή/και σοβαρό τρανματισμό.

ΦΥΛΑΞΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.

Ο όρος “ηλεκτρικό εγαλείο” σε όλες τις προειδοποιήσεις, αναφέρεται σε εγαλείο ηλεκτροδοτούμενο (με καλώδιο) από την κύρια παροχή ηλεκτροδότησης, ή σε εγαλείο με ασύρματη δυνατότητα λειτουργίας (με μπαταρία).

1) ΑΣΦΑΛΕΙΑ ΧΩΡΟΥ ΕΡΓΑΣΙΑΣ

a) Διατηρείτε το χώρο εγασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν αιτίες ατυχημάτων.
β) Μη λειτουργείτε ηλεκτρικά εργαλεία σε χώρους με εκρηκτική ατμόσφαιρα, όπος πιρουσία εύφλεκτων νγρών, αερίων, ή σχόνης. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορεί να προκαλέσουν ανάφλεξη της εν λόγω σχόνης ή ατμών.
γ) Απομακρύνετε τα πιδιά και άλλα περαστικά άτομα κατά τη χρήση ενός ηλεκτρικού εργαλείου. Τυχόν παράγοντες που αποσπούν την προσοχή σας, μπορεί να προκαλέσουν απώλεια ελέγχου.

2) ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

a) Τα βύσματα τον ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα ηλεκτροδότησης με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε οποιαδήποτε βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Τα μη τροποποιημένα βύσματα και οι ταιριαστές πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
β) Αποφύγετε την επαφή του σώματώς σας με γειωμένες επφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το σώμα σας είναι γειωμένο.
γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες νγρής ατμόσφαιρας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

ΕΛΛΗΝΙΚΑ

δ) Μην κακομεταχειρίξεστε το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, τράβηγμα, ή αποσύνδεση του ηλεκτρικού εργαλείου. Διατηρείτε το μακριά από θερμότητα, ελαιώδεις ουσίες, αιχμηρά αντιχείμενα ή γωνίες, ή μετακινούμενα εξαρτήματα. Καλώδια που έχουν υποστεί ζημιά ή που είναι “μπερδεμένα”, αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
ε) Όταν χρησιμολοιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμολοιείτε καλώδιο επέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για εξωτερική χρήση μειώνει τον κίνδυνο ηλεκτροπληξίας.
στ) Εάν είναι αναπόφενκη τη λειτουργία ηλεκτρικού εργαλείου σε χώρο με νψηλή νγρασία, χρησιμοποιήστε πιροχή ηλεκτροδότησης με ασφάλεια διαρροής ηλεκτρικού ρεύματος (RCD). Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) ΠΡΟΣΩΠΙΚΗ ΑΣΦΑΛΕΙΑ

a) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος (-η), ή υπό την επίρεια ναρκωπικών, αλκούλ, ή φαρμάκων. Μια τυχόν στιγμή απόσπασης της προσοχής σας καθώς χειοίζεστε ηλεκτρικά εργαλεία, μπορεί να επιφέρει σοβαρό προσωπικό τρανματισμό.
β) Χρησιμοποιήστε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πίντα προστατευτικά γναλιά. Η χρήση προστατευτικού εξοπλισμού όπως αναλνευστικής μάσκας, αντιολισθητικών υποδημάτων, κράνους, ή προστατευτικών ακουστικών για τις κατάλληλες συνθήκες, θα μειώσει τους προσωπικούς τραυματισμούς.
γ) Αλοτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Εξασφαλίστε ότι ο διακόπης είναι κλειστός (θέση off) πριν συνδέσετε το εργαλείο στην πρίζα ή/και στο πακέτο μπαταρίας καθώς και πριν σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας στο διακόπη, ή η σύνδεση στην

πρίζα εργαλείων με ανοικτό (θέση οη) διακόπτη, αποτελούν αιτίες ατυχημάτων.

δ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί πην ενεργολοιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τμήμα του ηλεκτρικού εργαλείου, μπορεί να προχαλέσει προσωπικό τρανματισμό.
ε) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Διατηρείτε συνεχώς σταθερό πίτημα και ισορρολία. Αντό σας δίνει τη δυνατότητα καλύτερου ελέγχου του ηλεκτρικού εργαλείου σε απροσδόκητες καταστάσεις.
στ) Φοράτε τον κατάλληλο ρουχισμό. Μη φοράτε χαλαρά ρούχα ή κοσμήματα. Διατηρείτε τα μαλλιά σας, τα ρούχα και τα γάντια μακριά από κινούμενα εξαρτήματα. Τα χαλαρά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.
ζ) Εάν διατίθενται συσκευές για τη σύνδεση εκβολής σκόνης και εγκαταστάσεων συλλογής, βεβαιωθείτε ότι έχουν συνδεθεί σωστά και χρησιμοποιούνται κατάλληλα. Η χοήση συσκευής συλλογής σκόνης μπορεί να μειώσει τους σχετιζόμενος με σκόνη κινδύνους.

4) ΧΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

a) Μην χρησιμοποιείτε με υπερβολική δύναμη το ηλεκτρικό εγγαλείο. Χρησιμοποιήστε το κατάλληλο εγγαλείο για την εφαρμογή σας. Το σωστά επλεγμένο ηλεκτρικό εγγαλείο θα εκτελέσει καλύτερα και ασφαλέστερα το έργο του όταν χρησιμοποιηθεί με το ρυθμό για τον οποίο πφοορίζεται.
β) Μην χοησιμολοιείτε το ηλεκτρικό εργαλείο εάν ο διακόπης (on-off) δεν λειτουργεί. Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέσω του διακόπη του, είναι ελικίνδυνο και πρέπει να επισκευαστεί.
γ) Αλοσυνδέστε το βύσμα από την πρίζα ή και το πακέτο μλιταρίας από το ηλεκτρικό εργαλείο πριν κάνετε οποιεσδήποτε ρυθμίσεις, αλλαγές παρελκομένων, ή πριν αποθηκεύσετε οποιοδήποτε ηλεκτρικό εργαλείο. Αυτού

του είδους τα μέτρα ασφαλείας μειώνουν τον κίνδυνο απροσδόκητης λειτουργίας του ηλεκτρικού εργαλείου.

δ) Αποθηκεύστε όποιο ηλεκτρικό εργαλείο δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να το φτάσουν παιδιά και μην επτρέλετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από μη εκπαιδευμένους χειωστές.

ε) Συντήρηση ηλεκτρικών εργαλείων. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή στρέβλωση κινούμενων εξαρτημάτων, για τυχόν θραύση εξαρτημάτων και για οποιεσδήποτε άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την εποχευή του πριν το χρησιμοποιήσετε. Πολλά ατυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντησηθεί κατάλληλα.

στ) Διατηρείτε τα εγγαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εγγαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονται ευκολότερα.

ζ) Χρησιμοποιήστε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τις μύτες του κλπ σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόχειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές απ' αυτές για τις οποίες προοοίζεται, μπορεί να δημιουργήσει επικίνδυνη κατάσταση.

5) ΧΡ'HΣΗ ΚΑΙ ΦΡΟΝΤ'ΙΔΑ ΜΠΑΤΑΡΙΩΝ

a) Επαναφορτίστε μόνο με το φορτιστή που καθορίζεται από τον κατασχεναστή. Φορτιστής που είναι κατάλληλος για ένα τύπο παχέτου μπαταριών, μπορεί να δημιουργήσει κίνδυνο φωτιάς όταν χρησιμοποιείται με μη συμβατό παχέτο μπαταριών.

β) Χρησιμοποιείτε ηλεκτοιχά εγαλεία μόνο με ειδικά καθορισμένα παχέτα μπαταριών. Η χρήση οποωνδήποτε άλλων παχέτων μπαταριών μπορεί να

προκαλέσει κίνδυνο τραυματισμού ή και φωτιάς.

γ) Όταν δεν χρησιμοποιείτε το παχέτο μπαταριών, διατηρείτε το μακριά από άλλα μεταλλικά αντικείμενα όπος συνδετήρες χαρτιού, νομίσματα, κλειδιά, καρφιά, βίδες, ή άλλα μικρά μεταλλικά αντικείμενα που μπορεί να προχαλέσουν ηλεκτρική επαφή μεταξύ των δύο ακροδεκτών του παχέτου μπαταριών. Η βραχυκύκλωση των ακροδεκτών της μπαταρίας μπορεί να προχαλέσει εγκαύματα ή και φωτιά.

δ) Κάτω από συνθήκες καχομεταχείρισης, μπορεί να εκτοξευτεί νγρό από τη μπαταρία. Αποφύγετε την επαφή με το νγρό αυτό. Εάν έλθετε σ' επαφή κατά λάθος, ξεπλύνετε με άφθονο νερό. Επιλέον αυτού, σε περίπωση που το νγρό έλθει σ' επαφή με τα μάτια σας, αναζητήστε αμέσως ιατρική βοήθεια. Το νγρό που εκτοξεύεται από τη μπαταρία μπορεί να προχαλέσει εφεθισμούς ή εγκαύματα.

6) ΣΥΝΤΗΡΗΣΗ (ΣΕΡΒΙΣ)

a) Φροντίστε όπως η συντήρηση του ηλεκτρικού εργαλείου πραγματοποιείται από ποτοποιημένο για εποχευές άτομο, με τη χρήση των ταυτόσημων μόνο ανταλλακτικών. Αυτό θα εξασφαλίσει τη διατήρηση της ασφαλείας του ηλεκτρικού εργαλείου.

ΠΡΟΣΘΕΤΟΙ ΣΥΓΚΕΚΡΙΜΕΝΟΙ ΚΑΝΟΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ

Προειδοποιήσεις ασφαλείας τρυπανιού/οδηγού/χρουστικού δραπάνου

- Να φοράτε προστατευτικά αντιών, όταν χρησιμοποιείτε κρονοτικά δράλανα. Η έκθεση στο θόρυβο ενδέχεται να προκαλέσει απώλεια ακοής.

- Κρατάτε τα ηλεκτρικά εργαλεία από τις μονωμένες επφάνειες λαβής, όταν φραγματοποιείτε μια εργασία κατά την οποία το εργαλείο κοπής ενδέχεται να έρθει σε επαφή με μη εμφανή καλωδίωση ή με το ίδιο το καλώδιο ηλεκτροδότησης του. Εάν το παρελκόμενο κοπής έρθει σ' επαφή με ηλεκτροφόρο καλώδιο, μπορεί

ΕΛΛΗΝΙΚΑ

να εκθέσει τα μεταλλικά εξαρτήματα του ηλεκτρικού εργαλείου σε ηλεκτρική τάση και να προχαλέσει την ηλεκτροπληξία του χειωιστή.

• Να χρησιμολοιείτε τις βοηθητικές χειρολαβές που πωρέχονται με το εφγαλείο. Η απώλεια ελέγχου ενδέχεται να προχαλέσει προσωπικό τρανματισμό.
- Χρησιμολοιήστε σφιγκτήσες ή κάποιον άλλο πρακτικό τρόπο, για να ασφαλίσετε και υποστηρίξετε το τεμάχιο εργασίας σε σταθερή πλατφόρμα. Η σταθεροποίηση του τεμαχίου εργασίας μόνο με το χέρι σας ή με το σώμα σας δημωνργεί αστάθεια και πιθανή απώλεια ελέγχου.
• Φοράτε υπασπίδες κατά την παρατεταμένη χρήση του κρονστικού δραπάνου. Η παρατεταμένη έχθεση σε θόρυβο υψηλής έντασης μπορεί να προχαλέσει κώφωση. Μπορεί να προκύψει προσωρινή απώλεια ακοής ή σοβαρή ζημιά στο τύμπανο του αντιού από ήχους υψηλής έντασης λόγω χρήσης του κρονστικού δραπάνου.
• Να φοράτε προστατεντικά γυαλιά ή άλλο είδος προστασίας για τα μάτια. Οι εργασίες σφυρηλάτησης και διάτρησης προχαλούν αωρούμενα σωματίδια. Τα αωρούμενα σωματίδια ενδέχεται να προχαλέσουν μόνιμες βλάβες στα μάτια.
- Οι μύτες τουπανισμού και τα εργαλεία θερμαίνονται κατά τη χρήση. Όταν τα αγγίζετε, να φοράτε γάντια.

Ετικέτες στο εργαλείο ΘΕΣΗ ΚΩΔΙΚΟΥ ΗΜΕΡΟΜΗΝΙΑΣ

Ο κωδικός ημερομηνίας, ο οποίος περιλαμβάνει επίσης το έτος κατασκευής, είναι εκτυπωμένος εντός της επιφάνειας του περιβλήματος, στο σημείο που σχηματίζει την άρθρωση προσαρμογής μεταξύ του εργαλείου και της μπαταρίας!

Παράδειγμα:

2007 XX XX

'Ετος κατασκευής

Σημαντικές οδηγίες ασφαλείας για όλους τους φορτιστές μπαταριών

ΦΥΛΑΣΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ: Το παρόν εγχειρίδιο περιέχει σημαντικές οδηγίες ασφαλείας και λειτουργίας για τους φορτιστές μπαταρίας DE9130, DE9135 και DE9116.

• Πριν από τη χρήση του φορτιστή, διαβάστε όλες τις οδηγίες και τις σημειώσεις προειδοποιήσεων στο φορτιστή, τις μπαταρίες και το προϊόν που χρησιμοποιεί τις μπαταρίες.

ΚΙΝΔΥΝΟΣ: Κίνδυνος ηλεκτροπληξίας. Οι ακροδέκτες φόρτισης έχουν τάση 230 volt. Μην αγγίζετε με αντικείμενα που είναι αγωγοί ηλεκτρισμού. Μπορεί να υποστείτε ηλεκτροπληξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Μην επιτρέπετε την εισροή οποιουδήποτε νγρού εντός του φορτιστή. Ενδέχεται να προκληθεί ηλεκτροπληξία.

ΠΡΟΣΟΧΗ: Κίνδυνος εγκαυμάτων. Για τη μείωση του κινδύνου τραυματισμών, φορτίζετε μόνο τις επαναφορτιζόμενες μπαταρίες της DEWALT. Άλλοι τύποι μπαταριών ενδέχεται να εκραγούν προχαλώντας προσωπικό τραυματισμό και ζημιές.

ΠΡΟΣΟΧΗ: Υπό συγκεκριμένες συνθήκες, με το φορτιστή συνδεμένο στην παροχή ηλεκτροδότησης, οι εκτεθειμένες επαφές φόρτισης εντός του φορτιστή ενδέχεται να βραχυκνιλώσουν από την ύπαρξη ξένου υλικού. Τα ξένα υλικά που αποτελούν αγωγούς ηλεκτρικού ρεύματος, συμπεριλαμβανομένων μεταξύ άλλων άχυρου σιδήρου, αλουμινόχαρτου ή οποιασδήποτε συσσώρευσης μεταλλικών σωματιδίων, θα πρέπει να διατηρούνται μακριά από τις υποδοχές φόρτισης. Αποσυνδέετε πάντα το φορτιστή από την παροχή ηλεκτροδότησης, όταν δεν υπάρχει μπataqία στην υποδοχή φόρτισης. Αποσυνδέετε το φορτιστή, προτού επιχειρήσετε τον καθαρισμό του.

• MHN επχειρείτε τη φόρτιοη της μπαταρίας με οποιουσδήποτε άλλους φορτιστές εκτός α.π' αυτούς που αναφέρονται στο εγχειρίδιο. Ο φορτιστής και η μπαταρία είναι ειδικά σχεδιασμένα έτσι, ώστε να λειτουργούν μαζί.
  • Αντοί οι φορτιστές δεν προορίζονται για καμία άλλη χρήση πέρα από τη φόρτιση των επαναφορτιζόμενων μπαταριών της DEWALT. Οποιεσδήποτε άλλες χρήσεις ενέχουν τον κίνδυνο πρόκλησης φωτιάς ή ηλεκτροπληξίας.
• Μην εκθέτετε το φορτιστή σε βροχή ή χιόνι.
• Τραβάτε το καλώδιο από το φις και όχι από το ίδιο το καλώδιο, όταν αποσυνδέετε το φορτιστή. Αντό θα μειώσει τον κίνδυνο τυχόν ζημιάς στο βύσμα και το καλώδιο.
• Βεβαιωθείτε ότι το καλώδιο βρίσκεται σε θέση όπου δεν μπορείτε να το πατήσετε, να σκοντάψετε σε αυτό ή να υποστεί οποιαδήποτε ζημιά ή φθορά.
• Μην χρησιμοποιείτε καλώδιο επέκτασης, εκτός κι αν είναι απολύτως αναγκαίο. Η χρήση ακατάλληλου καλωδίου επέκτασης ενδέχεται να προκαλέσει κίνδυνο φωτιάς ή ηλεκτροπληξίας.
• Εάν χρησιμοποιείτε καλώδιο επέκτασης, αυτό πρέπει να έχει το κατάλληλο μέγεθος (AWG ή American Wire Gauge) για λόγους ασφαλείας. Όσο μικρότερος είναι ο αριθμός gauge του καλωδίου, τόσο μεγαλύτερη η χωρητικότητα του, για παράδειγμα, ένα καλώδιο 16 gauge έχει μεγαλύτερη χωρητικότητα από ένα καλώδιο 18 gauge. Όταν χρησιμοποιείτε περισσότερα από ένα καλώδια επέκτασης για το συνολικό μήκος που θέλετε, βεβαιωθείτε ότι κάθε ανεξάρτητη επέκταση διαθέτει τουλάχιστον το ελάχιστο μέγεθος καλωδίου που απαιτείται.

• Μην τολοθετείτε ολοιοδήποτε αντικείμενο στο επάνω μέρος του φορτιστή και μην τολοθετείτε το φορτιστή σε μαλακή επφάνεια που θα μπορούσε να καλύψει τις γρίλιες εξαερισμού και να προχαλέσει εσωπερική υπερθέρμανση. Τολοθετείτε το φορτιστή σε θέση μακριά από οποιαδήποτε πηγή θερμότητας. Ο φορτιστής εξαερίζεται μέσω εγκοπών στο επάνω και κάτω τμήμα του περιβλήματος.

• Μην λειτουργείτε το φορτιστή με καλώδιο ή φις ηλεκτροδότησης που έχει υποστεί ζημιά —αλλά αντικαταστήστε τα αμέσως.

• Μην λειτουργείτε το φορτιστή, εάν έχει υποστεί απότομο χτύπημα, έχει πέσει κάτω ή έχει υποστεί οποιαδήποτε άλλη ζημιά. Προσκομίστε τον σε εξουσιοδοτημένο κέντρο συντήρησης.
• Μην αποσυναρμολογείτε το φορτιστή. Προσκομίστε τον σε εξουσιοδοτημένο κέντρο συντήρησης, όταν απαιτείται συντήρηση ή εποσχευή του. Τυχόν λανθασμένη συναρμολόγηση ενδέχεται να οδηγήσει σε ηλεκτροπληξία ή φωτιά.
  • Αλοσυνδέστε το φορτιστή από την πμίζα, προτού επχειρήσετε οποιονδήποτε καθαρισμό του. Αυτό θα μειώσει τον κίνδυνο ηλεκτροπληξίας. Η αφαίωση της μπαταρίας δεν θα μειώσει αυτό τον κίνδυνο.
• Μην επιχειρείτε ΠΟΤΕ να συνδέσετε μεταξύ τους 2 φορτιστές.
  • Ο φορτιστής είναι σχεδιασμένος για να λειτουργεί με τυλκή ηλεκτρική ισχύ παρεχόμενη από οικιακό ρεύμα 230 V. Μην επχειρήσετε να τον χρησιμοποιήσετε με οποιαδήποτε άλλη τάση. Αντό δεν ισχύει για τον φορτιστή οχημάτων.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Φορτιστές

Οι φορτιστές DE9130 και DE9116 δέχονται μπαταρίες NiCd και NiMH 7,2 – 18 V.

Ο φορτιστής DE9135 δέχεται μπαταρίες NiCd, NiMH ή Li-Ion 7,2 – 18 V.

Οι φορτιστές αυτοί δεν απαιτούν προσαρμογή και είναι σχεδιασμένοι για εύκολη λειτουργία.

Διαδικασία φόρτισης

ΚΙΝΔΥΝΟΣ: Κίνδυνος ηλεκτροπληξίας. Οι ακροδέκτες φόρτισης έχουν τάση 230 volt. Μην αγγίζετε με αντικείμενα που είναι αγωγοί ηλεκτρισμού. Κίνδυνος ηλεκτροπληξίας.

1. Συνδέστε το φορτιστή (i) σε μία κατάλληλη έξοδο πριν εισάγετε τις μπαταρίες.
2. Εισαγάγετε το πακέτο μπαταρίας (g) στο φορτιστή. Θα αναβοσβήνει συνεχώς η κόκκινη λυχνία (φόρτισης), υποδεικνύοντας ότι έχει αρχίσει ο κύκλος φόρτισης.

ΕΛΛΗΝΙΚΑ

1. Η κόχνην ενδεικτική λυχνία υποδεικνύει ότι η φόρτιση έχει ολοκληρωθεί, όταν παραμένει συνεχώς αναμμένη. Το πακέτο έχει φορτιστεί πλήρως και μπορεί να χρησιμοποιηθεί αμέσως ή να παραμείνει μέσα στο φορτιστή.

Διαδικασία φόρτισης

Αναφερθείτε στον παρακάτω πίνακα για την κατάσταση φόρτισης της μπαταρίας.

Κατάσταση φόρτισης
φορτίζει	- - - - - -
πλήσης φόρτιση	—
καθυστέρηση θερμής/ψυχοής μπαταρίας	— - — - -
αντικατάσταση τηςμπαταρίας	•••••••••
πρόβλημα	•• •• •• ••

Αυτόματη ανανέωση

Η λειτουργία αυτόματης ανανέωσης θα εξισορροπήσει ή θα αντισταθμίσει τις ανεξάρτητες κυψέλες της μπαταρίας στη μέγιστη χωρητικότητά τους. Οι μπαταρίες πρέπει να ανανεώνονται εβδομαδιαίως ή κάθε φορά που η μπαταρία δεν έχει πια την ίδια απόδοση.

Για να ανανεώσετε τη μπαταρία, τοποθετήστε τη μπαταρία στο φορτιστή ως συνήθως. Αφήστε τη μπαταρία στο φορτιστή για τουλάχιστον 8 ώρες.

Καθυστέρηση θερμής/ψυχρής μπαταρίας

Εάν ο φορτιστής εντοπίσει μα μπαταρία που είναι πολύ θερμή ή ψυχρή, θα ενεργοποιήσει αυτόματα μα καθυστέρηση θερμής/ψυχρής μπαταρίας, καθυστερώντας έτοι τη φόρτιση, έως ότου η μπαταρία φτάσει στην κατάλληλη θερμοκρασία. Ο φορτιστής θα αλλάξει τότε αυτόματα λειτουργία, σε λειτουργία φόρτισης. Αυτή η λειτουργία εξασφαλίζει τη μέγιστη διάρχεια ζωής για τη μπαταρία.

ΜΕΓΑΛΗΣ ΕΚΤΑΣΗΣ ΑΠΟΦΟΡΤΙΣΗ

Η μπαταρία είναι προστατευμένη από αποφόρτισης μεγάλης έκτασης, όταν χρησιμοποιείται στο εργαλείο.

Σημαντικές οδηγίες ασφαλείας για όλες τις μπαταρίες

Όταν παραγγέλνετε ανταλλακτικά παχέτα μπαταριών, βεβαιωθείτε να συμπεριλάβετε στην παραγγελία σας τον αριθμό καταλόγου και την τάση λειτουργίας. Συμβουλευτείτε τον πίναχα στο τέλος αυτού του εγχειριδίου για πληροφορίες σχετικά με τη συμβατότητα φορτιστών και παχέτων μπαταριών.

Η μπαταρία δεν είναι πλήρως φορτισμένο, όταν το αποσυσκευάζετε. Πριν από τη χρήση του πακέτου μπαταριών και του φορτιστή, διαβάστε τις παρακάτω οδηγίες ασφαλείας. Κατόπιν, ακολουθήστε τις περιγραφόμενες διαδικασίες φόρτισης.

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

• Μη λειτουργείτε ή χρησιμοποιείτε ολοιαδήποτε μλαταρία σε χώρους με εκρηκτική ατμόσφαιρα, όπως παρονσία εύφλεκτων υγρών, αερίων, ή σκόνης. Η εισαγωγή ή αφαίρεση της μλαταρίας από το φορτιστή ενδέχεται να προκαλέσει ανάφλεξη της σκόνης ή των ατμών.
• Φορτίζετε τις μπαταρίες μόνο σε φορτιστές DEWALT.
• MHN ρίχνετε ή βυθίζετε σε νερό ή άλλα νγρά.
• Μην αποθηκεύτε τή χρησιμοποιείτε το εργαλείο και τις μπαταρίες σε μέρη όπου η θερμοκρασία ενδέχεται να φτάσει ή να ξελεράσει τους 40 °C (105 °F) (όπως έξω από υπόστεγα ή μεταλλικά κτίρια το καλοχαίοι).

ΚΙΝΔΥΝΟΣ: Κίνδυνος ηλεκτροπληξίας. Μην επιχειρείτε ποτέ να ανοίξετε μια μπαταρία για οποιονδήποτε λόγο. Εάν μια θήκη μπαταρίας έχει σπάσει ή υποστεί άλλη ζημιά, μην την εισάγετε στο φορτιστή. Μπορεί να υποστείτε ηλεκτροπληξία. Μπαταρίες που έχουν υποστεί ζημιά θα πρέπει να επιστρέφονται στο κέντρο συντήρησης για ανακύκλωση.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην επιχειρείτε ποτέ να ανοίξετε τη μπαταρία για οποιονδήποτε λόγο. Εάν μια θήκη μπαταρίας έχει σπάσει ή υποστεί άλλη ζημιά, μην

την τοποθετήσετε στο φορτιστή. Μην σπάτε, ρίχνετε κάτω ή προχαλείτε ζημιά στις μπαταρίες. Μην χρησμιοποιείτε μια μπαταρία ή φορτιστή που έχει υποστεί απότομο χτύπημα, έχει πέσει, έχει πατηθεί από όχημα ή άτομα ή έχει υποστεί ζημιά με οποιονδήποτε άλλο τρόπο (π.χ. έχει διατρηθεί με καρφί, έχει χτυπηθεί με σφυρί ή έχει πατηθεί από οποιοδήποτε άτομο). Κατεστραμμένες μπαταρίες που έχουν υποστεί ζημιά θα ποέπει να επιστρέφονται στο κέντρο συντήρησης για ανακύκλωση.

ΠΡΟΣΟΧΗ: Όταν δεν το χρησιμολοιείτε, τολοθετήστε το εργαλείο σε σταθερή επφάνεια, από την οποία δεν κινδυνεύει να αναποδογυρίσει ή να πέσει. Ορισμένα εργαλεία με μεγάλες μπαταρίες μπορούν να τοποθετηθούν «όρθια» πάνω στις μπαταρίες, αλλά ενδέχεται να ανατραπούν εύκολα.

ΣΥΓΚΕΚΡΙΜΕΝΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΙΣ ΜΠΑΤΑΡΙΕΣ ΝΙΚΕΛΙΟΥ- ΚΑΔΜΙΟΥ (NICD) Η ΝΙΚΕΛΙΟΥ ΥΔΡΙΔΙΟΥ ΜΕΤΑΛΛΟΥ (NIMH)

• Μην αποτεφρώνετε τη μπαταρία, έστω κι αν έχει υποστεί σοβαρή ζημιά ή έχει φθαρεί πλήρως. Η μπαταρία μπορεί να εκραγεί, εάν εκτεθεί σε φωτιά.
• Ενδέχεται να πιρουσιαστεί μια μικρή διαρροή νγρού από τους συσσωρευτές της μλαταρίας κάτω από συνθήκες νπερβολικής χοήσης ή θερομοκρασίας. Αυτό δεν αποτελεί ένδειξη βλάβης. Παρόλα αυτά, εάν σπάσει το εξωτερικό προστατευτικό κάλυμμα:
  α. Σε περίπωση που το νγρό της μπαταρίας έλθει σε επαφή με το δέρμα σας, ξεπλύνετε αμέσως με σαπούνι και νερό για μερικά λεπτά.
  β. Σε περίπωση που το νγρό της μπαταρίας εισέλθει στα μάτια, ξεπλύνετε αμέσως με καθαρό νερό για τουλάχιστον 10 λεπτά και αναζητήστε αμέσως ιατρική βοήθεια. (Ιατρική σημείωση: Το νγρό αποτελεί διάλυμα 25-35% υδροξειδίου του καλίου.)

ΕΙΔΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΙΣ ΜΠΑΤΑΡΙΕΣ ΙΟΝΤΩΝ ΛΙΘΙΟΥ (LI-ION)

• Μην αποτεφρώνετε τη μπαταρία, έστω κι αν έχει υποστεί σοβαρή ζημιά ή έχει φθαρεί πλήρως. Η μπαταρία μπορεί να εκραγεί, εάν εκτεθεί σε φωτιά. Όταν οι μπαταρίες υόντων λιθίου καίγονται, δημουργούνται τοξικά αέρια και υλικά.
  • Αν τα περιεχόμενα της μπαταρίας έλθουν σε επαφή με το δέρμα, ξελλύνετε αμέσως με σαλούνι και νεφό. Αν το υγρό της μπαταρίας εισέλθει στα μάτια, ξελλύνετέ τα με άφθονο νεφό για 15 λεπτά, μέχοι να υποχωρίσει ο ερεθισμός. Αν χρειάζεται ιατρική παρακολούθηση, ο ηλεκτρολύτης της μπαταρίας αποτελείται από ένα μείγμα υγρών οργανικών ανθράκων και αλάτων λιθίου.
  • Τα περιεχόμενα των ανοιχτών μλαταριών ενδέχεται να προχαλέσουν αναλπευστικά προβλήματα. Αναπνεύστε καθαρό αέρα. Σε περίππωση που τα συμπώματα επιμείνουν, αναζητήστε ιωτρική συμβουλή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαυμάτων. Το νγρό της μπαταρίας ενδέχεται να εκραγεί, αν εκτεθεί σε φωτιά ή σπινθήρα.

Καπάκι της μπαταρίας (εικ. 3)

Διατίθεται προστατευτικό καπάχι μπαταρίας για την προστασία των ακροδεκτών της μπαταρίας που δεν χρησιμοποιείται. Εάν δεν τοποθετήσετε αυτό το προστατευτικό καπάχι, τυχόν χαλαρά μεταλλικά αντικείμενα θα μπορούσαν να βραχυκυκλώσουν τις επαφές, προχαλώντας κίνδυνο πυρχαγιάς και ζημιά στη μπαταρία.

1. Αφαιρέστε το προστατευτικό καπάκι της μπαταρίας, προτού τοποθετήσετε τη μπαταρία στο φορτιστή ή στο εγγαλείο (Εικ. 3Α).
2. Τοποθετήστε το προστατευτικό καπάκι πάνω από τις επαφές αμέσως μετά την αφαίρεση της μπαταρίας από το φορτιστή ή το εργαλείο (Εικ. 3Β).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαωθείτε ότι το προστατευτικό καπάκι της μπαταρίας είναι τολοθετημένο, προτού αποθηχεύσετε ή μεταφέρετε τη μπαταρία που έχετε αφαφέσει.

Μπαταρία (εικ. 1)

ΤΥΠΟΣ ΜΠΑΤΑΡΙΑΣ

Τα μοντέλα DC720, DC721, DC722, DC725 και DC727 λειτουργούν με μπαταρίες 18 volt.

Τα μοντέλα DC730, DC731, DC732, DC735 και DC737 λειτουργούν με μπαταρίες 14,4 volt.

Τα DC742, DC743 και DC745 λειτουργούν με μπαταρίες 12 volt.

Συστάσεις αποθήκευσης

1. Ιδανικά, οι μπαταρίες πρέπει να αποθηκεύονται σε δροσερό και ξηρό μέρος, το οποίο δεν έρχεται σε άμεση επαφή με την ηλιακή ακτινοβολία και δεν είναι εκτεθειμένο σε υπερβολικά υψηλές ή χαμηλές θερμοχρασίες.

2. Η μακρόχρονη αποθήκευση δεν θα βλάψει τις μπαταρίες ή το φορτιστή. Κάτω από τις κατάλληλες συνθήκες, μπορούν να αποθηκευτούν για 5 ή περισσότερα έτη.

Ετικέτες στο φορτιστή και τη μπαταρία

Εκτός από τα εικονίδια που χησιμοποιούνται σε αυτό το εγχειρίδιο, οι ετικέτες στο φορτιστή και η μπαταρία έχουν τις ακόλουθες ενδείξεις:

Διαβάστε το εγχειρίδιο χρήσης ποιν από τη χρήση.

Φόρτιση μπαταρίας.

Φορτισμένη μπαταρία.

Ελαττωματική μπαταρία.

Καθυστέρηση θερμής/ψυχοής μπαταρίας.

Μην αγγίζετε με αντικείμενα που είναι αγωγοί ηλεκτρισμού.

Μη φορτίζετε μπαταρίες που έχουν υποστεί ζημιά.

Χρησιμοποιείτε μόνο μπαταρίες της DEWALT, καθώς διαφορετικές μπαταρίες ενδέχεται να υποστούν διαρροή προχαλώντας προσωπικό τραυματισμό και ζημιές.

Μην εκθέτετε τη μπαταρία σε νερό.

Αντικαταστήστε αμέσως τυχόν ελαττωματικά καλώδια.

Φορτίζετε μόνο σε περιβάλλον με θερμοκρασία από 4 °C έως 40 °C.

Απορρίψτε τη μπαταρία φροντίζοντας για την προστασία του περιβάλλοντος.

Μην αποτεφρώνετε τις μπαταρίες NiMH, NiCd+ και Li-Ion.

NiMH Φορτίζει πακέτα μπαταριών NiMH NiCd και NiCd.

Li Ion Φορτίζει πακέτα μπαταριών Li-Ion.

Δείτε τα τεχνικά δεδομένα για το χρόνο φόρτισης.

Περιεχόμενα συσκευασίας

Η συσκευασία περιέχει:

1 τουπάνι/κρουστικό δράπανο

2 πακέτα μπαταριών

1 φορτιστή

1 κουτί κιτ (μόνο για τα μοντέλα Κ)

1 εγχειρίδιο οδηγιών

1 σχεδιάγραμμα σε μεγέθυνση

ΣΗΜΕΙΩΣΗ: Οι μπαταρίες και οι φορτιστές δεν παρέχονται με τα μοντέλα Ν.

- Ελέγξτε για τυχόν ζημιά σε εργαλεία, εξαρτήματα ή παρελκόμενα, που μπορεί να έχει συμβεί κατά τη μεταφορά.

- Αφιερώστε επαρχή χρόνο, για να διαβάσετε και να κατανοήσετε αυτό το εγχειωίδιο, προτού θέσετε το εργαλείο σε λειτουργία.

Περιγραφή (εικ. 1)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροπολοιείτε ποτέ το ηλεκτρικό εργαλείο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί ζημιά ή προσωπικός τραυματισμός.

ΠΡΟΟΡΙΖΟΜΕΝΗ ΧΡΗΣΗ

Αυτά τα τρυπάνια/οδηγοί/κρουστικά δράπανα είναι σχεδιασμένα για επαγγελματικό τρυπανισμό και εφαρμογές βιδωμάτων.

ΜΗ χησιμοποιείτε το εργαλείο σε συνθήκες υψηλής υγρασίας ή παρουσία εύφλεκτων υγρών ή αερίων.

Αυτά τα τρυπάνια/οδηγοί/ κρουστικά δράπανα είναι επαγγελματικά ηλεκτρικά εργαλεία. ΜΗΝ επιτρέπετε σε παιδιά να

έρθουν σ' επαφή με το εργαλείο. Απαιτείται επιτήρηση, όταν αυτό το εργαλείο χρησιμοποιείται από άπειρους χρήστες.

a. Σκανδάλη
b. Πλήκτρο κίνησης προς τα εμπρός/πίσω
c. Κολάρο ρύθμισης χοπής
d. Επιλογέας γραναζιών
e. Φως εργασίας
f. Κεντροσφίκτης χωρίς κλειδί
g. Πακέτο μπαταριών
h. Κουμπιά απελευθέρωσης μπαταρίας

Ηλεκτρική ασφάλεια

Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί μόνο για μία συγκεκριμένη ηλεκτρική τάση. Να φροντίζετε πάντα, ώστε η τάση της μπαταρίας να αντιστοιχεί στην τάση της πινακίδας τεχνικών χαρακτηριστικών. Να φροντίζετε επίσης, ώστε η τάση στο φορτιστή σας να αντιστοιχεί στην τάση της πρίζας ηλεκτροδότησής σας.

Ο φορτιστής DEWALT έχει διπλή μόνωση σύμφωνα με το πρότυπο EN 60335, συνεπώς δεν απαιτείται καλώδιο γείωσης.

Εάν το καλώδιο ρεύματος έχει υποστεί ζημά, πρέπει να το αντικαταστήσετε με ειδικό καλώδιο που διατίθεται από τον ογγανισμό εξυπηρέτησης πελατών της DEWALT.

Χρήση καλωδίου επέκτασης

Δεν θα πρέπει να χρησιμοποιείτε καλώδιο επέκτασης εκτός κι αν είναι απολύτως αναγκαίο. Χρησιμοποιήστε εγκεκριμένο καλώδιο επέκτασης κατάλληλο για την ισχύ εισόδου του φορτιστή σας (δείτε τα τεχνικά δεδομένα). Το ελάχιστο μέγεθος αγωγού είναι 1 mm². Το μέγιστο μήκος είναι 30 m.

Κατά τη χρησιμοποίηση ενός εξελίκτρου καλωδίων, ξετυλίξτε πάντα το καλώδιο εντελώς.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από τη συναμολόγηση και τη ρύθμιση, να αφαιρείτε πάντα τη μπαταρία. Απενεργοποιείτε πάντα (διακόπτης σε θέση off) το εργαλείο πριν από την τοποθέτηση ή την αφαιρεση της μπαταρίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο μπαταρίες και φορτιστές της DEWALT.

Εισαγωγή και αφαίρεση του παχέτου μπαταρίας από το εργαλείο (εικ. 2)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για τη μείωση κινδύνου προσωπλού τραυματισμού, απενεργολοιήστε το εργαλείο και αφαιρέστε τη μπαταρία προτού προβείτε σε οποιεσδήποτε ρυθμίσεις ή αφαιρέστε/εγκαταστήσετε παρελκόμενα ή εξαρτήματα. Τυχόν απροσδόχητη εκκίνηση ενδέχεται να προκαλέσει τραυματισμό.

ΓΙΑ ΝΑ ΤΟΠΟΘΕΤΗΣΕΤΕ ΤΙΣ ΜΠΑΤΑΡΙΕΣ ΜΕΣΑ ΣΤΗ ΧΕΙΡΟΛΑΒΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ

1. Ευθυγραμμίστε τη βάση του εργαλείου με την εγκοπή μέσα στη χειρολαβή του εργαλείου (Εικ. 2).
2. Τοποθετήστε τη μπαταρία σφιχτά μέσα στη χειρολαβή, έως ότου ασφαλίσει παράγοντας ένα χαρακτηριστικό ήχο.

ΕΛΛΗΝΙΚΑ

ΓΙΑ ΝΑ ΑΦΑΙΡΕΣΕΤΕ ΤΗ ΜΠΑΤΑΡΙΑ ΑΠΟ ΤΟ ΕΡΓΑΛΕΙΟ

1. Πιέστε τα πλήκτρα απελευθέρωσης της μπαταρίας (h) και τραβήξτε με δύναμη τη μπαταρία μπαταριών από τη χειρολαβή του εργαλείου
2. Τοποθετήστε τις μπαταρίες στο φορτιστή, όπως περιγράφεται στο αντίστοιχο τμήμα αυτού του εγχειριδίου.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τηρείτε πάντα τις οδηγίες ασφαλείας και τους ισχύοντες κανονισμούς.

Διακόπτης μεταβλητής ταχύτητας (εικ. 1)

Για να ενεργοποιήσετε το εργαλείο, πιέστε τη σκανδάλη (α).

Για να κλείσετε το εργαλείο, απελευθερώστε τη σκανδάλη. Το εργαλείο σας διαθέτει ένα φφένο. Ο κεντροσφίκτης ακινητοποιείται, μόλις απελευθερωθεί η σκανδάλη.

ΣΗΜΕΙΩΣΗ: Δεν συνιστάται η συχνή χρήση της μεταβλητής ταχύτητας. Ενδέχεται να προκαλέσει βλάβη στο διακόπτη και γι' αυτό πρέπει να αποφεύγεται.

Πλήκτρο κίνησης προς τα εμπρός/πίσω (εικ. 1)

Το πλήκτρο ελέγχου κίνησης προς τα εμπρός/πίσω (b) καθορίζει την κατεύθυνση του εργαλείου και εξυπηρετεί ως πλήκτρο ασφάλισης.

Για να επιλέξετε περιστροφή προς τα εμπρός, απελευθερώστε τη σκανδάλη και πιέστε το πλήκτρο ελέγχου έμπροσθεν/όπισθεν στη δεξιά πλευρά του εργαλείου.

Για να επιλέξετε περιστροφή προς τα πίσω, πιέστε το πλήκτρο ελέγχου προς τα εμπρός/πίσω στην αριστερή πλευρά του εργαλείου.

Η κεντρική θέση του πλήκτρου ελέγχου κλειδώνει το εργαλείο στη θέση off. Όταν αλλάζετε τη θέση του πλήκτρου ελέγχου, βεβαιωθείτε ότι η σκανδάλη έχει απελευθερωθεί.

ΣΗΜΕΙΩΣΗ: Την πρώτη φορά που το εγγαλείο ενεργοποιείται μετά την αλλαγή της κατεύθυνσης περιστροφής, μπορεί να ακούσετε ένα κλικ κατά την εκκίνηση. Αυτό είναι φυσιολογικό και δεν αποτελεί ένδειξη προβλήματος.

Κολάρο ρύθμισης ροπής (εικ. 1)

Το εργαλείο σας έχει ένα μηχανισμό ρυθμιζόμενης ροπής κατσαβιδιού για το βίδωμα (οδήγηση) και την αφαίρεση σφιγκτήρων διαφόρων μεγεθών και σχημάτων και σε ορισμένα μοντέλα, έναν χρουστικό μηχανισμό για διάτρηση σε τοίχους. Γύρω από το κολάρο (c) υπάρχουν αριθμοί, ένα σύμβολο μύτης τρυπανιού και σε ορισμένα μοντέλα, ένα σύμβολο σφυριού. Αυτοί οι αριθμοί χρησιμοποιούνται για τη ρύθμιση του μοχλού σε διάφορες τιμές ροπής. Όσο υψηλότερος είναι ο αριθμός στο κολάρο, τόσο υψηλότερη η ροπή και τόσο μεγαλύτερος ο σφιγκτήρας που μπορεί να βιδωθεί. Για την επιλογή οποιουδήποτε αριθμού, περιστρέψτε έως ότου ο επιθυμητός αριθμός ευθυγραμμιστεί με το βέλος.

Γρανάζια διπλής κλίμακας (ειχ. 1)

Το χαρακτηριστικό διπλής κλίμακας του τρυπανιού/οδηγού, σας επιτρέπει την αλλαγή ταχυτήτων για μεγαλύτερη ευελιξία.

Για επιλογή χαμηλής ταχύτητας, φύθμοη υψηλής ροπής, κλείστε το εργαλείο και αφήστε το να σταματήσει. Σύρετε τον επιλογέα ταχυτήτων (d) προς τα εμπρός (προς τον κεντροσφίκτη) όπως φαίνεται στην εικόνα 1.

Για επιλογή υψηλής ταχύτητας, ρύθμιση χαμηλής ροπής, κλείστε το εργαλείο και αφήστε το να σταματήσει. Σύρετε τον επιλογέα ταχυτήτων πίσω (μακριά από τον κεντροσφίκτη).

ΣΗΜΕΙΩΣΗ: Μην αλλάζετε ταχύτητες όταν λειτουργεί το εργαλείο. Εάν αντιμετωπίζετε οποιοδήποτε πρόβλημα με την αλλαγή ταχυτήτων, βεβαιωθείτε ότι ο επιλογέας ταχυτήτων διπλής κλίμακας είναι είτε πιεσμένος πλήρως προς τα εμπρός, είτε πιεσμένος πλήρως προς τα πίσω.

Φως εργασίας (εικ. 1)

Ακριβώς πάνω από τη σκανδάλη (α) υπάρχει ένα φως εργασίας (ε). Το φως εργασίας θα ενεργοποιηθεί, μόλις πιέσετε τη σκανδάλη.

ΣΗΜΕΙΩΣΗ: Το φως εργασίας φωτίζει την παρακείμενη επιφάνεια εργασίας και δεν προορίζεται για χρήση ως φακός.

Κεντροσφίκτης μονού κολάρου χωρίς κλειδί (εικ. 1)

Το εργαλείο έχετε έναν κεντροσφίκτη χωρίς κλειδί (f) με ένα περιστρεφόμενο κολάρο για λειτουργία του κεντροσφίκτη με

το ένα χέρι. Για την εισαγωγή μύτης τρυπανιού ή άλλου παρελκομένου, ακολουθήστε τα παρακάτω βήματα.

1. Κλειδώστε τη σκανδάλη στη θέση OFF (κλειστή) όπως περιγράφηκε παραπάνω.
2. Πιάστε το μαύρο κολάρο του κεντροσφίκτη με το ένα χέρι και χρησμοποιήστε το άλλο χέρι για ασφαλή συγκράτηση του εργαλείου. Περιστρέψτε το κολάρο αριστερόστροφα και αρχετά έτοι ώστε να αποδεχτεί το επιθυμητό παρελκόμενο.
3. Εισάγετε το παρελκόμενο κατά περίπου 19 mm στον κεντροσφίκτη και σφίξτε καλά περιστρέφοντας δεξιόστροφα το κολάρο του κεντροσφίκτη με το ένα χέρι, κοτάνντας το εργαλείο με το άλλο χέρι. Το εργαλείο σας είναι εξοπλισμένο με αυτόματο μηχανισμό ασφάλισης σπειρωμάτων. Αυτό σας επιτρέπει να ανοίγετε και κλείνετε τον κεντροσφίκτη με το ένα χέρι.

Για απελευθέρωση του παρελκομένου, επαναλάβετε το παραπάνω βήμα 2.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην επιχειρείτε να σφίξετε τις μύτες του τρυπανιού (ή οποιοδήποτε άλλο παρελκόμενο) πιάνοντας το εμπρόσθιο τμήμα του κεντροσφίκτη και ενεργοποιώντας το εργαλείο. Μπορεί να προκληθεί ζημα στον κεντροσφίκτη και προσωπικός τρανματισμός. Κλειδώνετε πάντα τη σκανδάλη όταν αλλάξετε παρελκόμενα.

Βεβαιωθείτε ότι έχετε σφίξει τον κεντροσφίκτη με το ένα χέρι στο κολάρο του κεντροσφίκτη και κρατώντας το εργαλείο με το άλλο χέρι για μέγιστη ροπή σφιξίματος.

Λειτουργία του τρυπανιού (εικ. 4)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για τη μείωση κινδύνου σοβαρού προσωπικού τρανματισμού, απενεργοποιήστε το εργαλείο και αποσυνδέστε το από την παροχή ρεύματος πριν κάνετε οποιεσδήποτε ρυθμίσεις ή αφαιφέσετε/εγκαταστήσετε εξαρτήματα ή παρελκόμενα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για τη μείωση κινδύνου προσωπικού τραυματισμού, εξασφαλίζετε ΠΑΝΤΑ ότι το τεμάχιο εγγασίας είναι καλά προσαρτημένο ή σφιγμένο. Εάν τρυπάτε λεπτό υλικό, χρησμοπούηστε ένα «εφεδρικό» μπλοκ ξύλου για αποτροπή ζημιάς στο υλικό.

1. Χησιμοποιείτε μόνο αιχμηρές μύτες τρυπανισμού. Για ΞΥΛΟ, χησιμοποιήστε ρύθμωση χαμηλής ταχύτητας και μύτες συστροφής (twist), σχήματος πίκας (spade), ξυλοτρυπάνου (power auger) ή σέγες οπής (hole saws). Για ΜΕΤΑΛΛΟ, χησιμοποιήστε ρύθμωση χαμηλής ταχύτητας και μύτες συστροφής για μέταλλα, ή σέγες οπής. Για ΤΟΙΧΟΥΣ, όπως από τούβλα, τσιμέντο, μπλοκ ξύλου cinder κ.λπ., χησιμοποιείτε μύτες με κεφαλή καρβιδίου και αποτίμηση κρουστικού τρυπανισμού. Χησιμοποιείτε χαμηλή ταχύτητα για μύτες με διάμετρο μεγαλύτερη από 10 mm.
2. Εφαρμόζετε πάντα πίεση σε ευθεία γραμμή με τη μύτη του τρυπανιού. Χρησιμοποιείτε πίεση αρχετή για διάτρηση, αλλά μην πιέζετε τόσο ώστε να σταματήσει το μοτέρ ή να εκτραπεί η μύτη.
3. Κρατάτε το εργαλείο σταθερά με τα δύο σας χέρια για να ελέγχετε την περιστροφική ενέργεια του τρυπανιού. Εάν το μοντέλο σας δεν είναι εξοπλισμένο με πλευρική χειρολαβή, κρατάτε το τρυπάνι με το ένα χέρι στη χειρολαβή και το άλλο στο πακέτο μπαταρίας.

ΠΡΟΣΟΧΗ: Το τρυπάνι μπορεί να σταματήσει εάν υπερφορτωθεί, προχαλώντας αφνίδια συστροφή. Να είστε πάντα έτοιμος/η για τέτοιου είδους συστροφή. Κρατάτε το τρυπάνι σταθερά για να ελέγχετε την περιστροφική ενέργεια και να αποφύγετε τυχόν τραυματισμό.

1. ENA TO TRYΠANI ΣΤΑΜΑΤΗΣΕΙ, αυτό οφείλεται συνήθως σε υπερβολικό φορτίο ή ακατάλληλη χρήση. ΑΠΕΛΕΥΘΕΡΩΣΤΕ ΑΜΕΣΩΣ ΤΗ ΧΕΙΡΟΛΑΒΗ, Γαφαιρέστε τη μύτη του τρυπανιού από το τεμάχιο εργασίας και καθορίστε την αιτία του σταματήματος. ΜΗΝ ΑΝΟΙΓΟΚΛΕΙΝΕΤΕ ΤΗ ΣΚΑΝΔΑΛΗ ΣΤΗΝ ΠΡΟΣΠΑΘΕΙΑ ΣΑΣ ΝΑ ΞΕΚΙΝΗΣΕΤΕ ΕΝΑ ΤΡΥΠΑΝΙ ΠΟΥ ΕΧΕΙ ΣΤΑΜΑΤΗΣΕΙ – ΑΥΤΟ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΖΗΜΙΑ ΣΤΟ ΤΡΥΠΑΝΙ.

2. Για ελαχιστοποίηση των περιπτώσεων σταματήματος ή της πιθανότητας θραύσης του υλικού, μειώστε την πίεση στο τρυπάνι και την πίεση στο μύτη του τρυπανιού κατά την τελευταία φάση διάνοιξης της οπής.

3. Διατηρείτε το μοτέρ σε λειτουργία όταν τραβάτε τη μύτη προς τα πίσω και έξω από την ανοιγμένη οπή. Αυτό θα βοηθήσει στην αποτροπή εμπλοκής.
4. Με μεταβλητή ταχύτητα τρυπανισμού, δεν υφίσταται ανάγκη κεντραφίσματος του σημείου διάτρησης. Χρησιμοποιήστε χαμηλή ταχύτητα για να αρχίσετε τη διάνοιξη της οπής και επιταχύνετε συμπιέζοντας περισσότερο τη σχανδάλη όταν η οπή είναι αρχετά βαθιά για διάτρηση χωρίς εκτροπή της μύτης του τρυπανιού.

Λειτουργία κρουστικού δραπάνου (εικ. 5)

1. Περιστρέψτε το κολάρο (c) στο σύμβολο του τρυπάνου.
2. Επιλέξτε την υψηλότερη ταχύτητα σύροντας τον επιλογέα προς τα πίσω (μακοιά από τον κεντροσφίκτη).

ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιήστε μόνο μύτες με άκρο καρβιδίου ή μύτες για τρυπανισμό τοίχων.

1. Τρυπήστε με δύναμη που είναι μόλις επαρκής ώστε να αποτρέψετε τυχόν αναπήδηση του εργαλείου ή «ανύψωση» της μύτης τρυπανισμού. Τυχόν υπερβολική δύναμη θα προκαλέσει μείωση της ταχύτητας τρυπανισμού, υπερθέσμανση και χαμηλότερο ρυθμό τρυπανισμού.
2. Διατρήστε σε ευθεία γραμμή, διατηρώντας τη μύτη σε ορθή γωνία προς το τεμάχιο εργασίας. Μη χρησιμοποιείτε υπερβολική πλευρική δύναμη στη μύτη κατά τον τρυπανισμό μια κι αυτό θα προχαλέσει απόφραξη των αυλών της μύτης και χαμηλότερη ταχύτητα τρυπανισμού.
3. Όταν κάνετε βαθιά διάτρηση οπών, εάν η ταχύτητα του δραπάνου αρχίζει να μειώνεται, τραβήξτε λίγο τη μύτη του δραπάνου με το εργαλείο να λειτουργεί, ώστε να καθαριστούν τυχόν ακαθαρσίες από την οπή.

ΣΗΜΕΙΩΣΗ: Η ομαλή και ομοιόμορφη ροή σκόνης από την οπή, καθορίζει κατάλληλο ρυθμό τρυπανισμού.

Λειτουργία κατσαβιδιού (εικ. 6)

1. Επιλέξτε την επιθυμητή ταχύτητα/ ροπή με τη χρήση του επιλογέα διπλής κλίμακας ταχυτήτων για να ταιριάξετε την ταχύτητα και τη ροπή για την εργασία που προγραμματίζετε.
2. Γυρίστε το κολάρο ρύθμισης ροπής στην επιθυμητή θέση. Οι μικροί αριθμοί καθορίζουν χαμηλότερες ρυθμίσεις ροπής ενώ οι υψηλότεροι αριθμοί καθορίζουν υψηλότερες ρυθμίσεις ροπής.
3. Εισάγετε το επιθυμητό παρελκόμενο σύσφίξης στον κεντροσφίκτη όπως θα κάνατε με οποιαδήποτε μύτη τρυπανιού.
4. Κάντε ορισμένες δοχιμές σε πρόχειρο τεμάχιο ή σε μη εμφανείς περιοχές του τεμαχίου εργασίας για να καθορίσετε την κατάλληλη θέση του κολάρου μοχλού.
5. Εσκινάτε πάντα με τις χαμηλότερες ρυθμίσεις ροπής, κατόπιν συνεχίστε με υψηλότερες ρυθμίσεις ροπής ώστε να αποφύγετε τυχόν ζημιά στο τεμάχιο εργασίας ή το σφιγκτήρα.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της DEWALT έχει σχεδιαστεί για μακρόχρονη λειτουργία με

ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από την κατάλληλη φροντίδα του εργαλείου και τον τακτικό καθαρισμό του.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για τη μείωση κινδύνου προσωλικού τραυματισμού, απενεργολοιήστε το εργαλείο και αφαιρέστε τη μλαταρία, προτού προβείτε σε οποιεσδήποτε ρυθμίσεις ή αφαιρέσετε/εγκαταστήσετε παρελκόμενα ή αξεσονάρ. Τυχόν απροσδόκητη εκκίνηση ενδέχεται να προκαλέσει τραυματισμό.

Λίπανοη

Το ηλεκτρικό εργαλείο σας δεν απαιτεί πρόσθετη λίπανση.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φυσήξτε με ξηρό αέρα και αφαιρέστε οποιαδήποτε ακαθαρσία και σχόνη από το κύριο περίβλημα, όποτε παρατηρείτε ακαθαρσία ή σχόνη μέσα και γύρω από τους αεραγωγούς. Φοράτε εγκεκριμένα προστατευτικά γυαλιά και εγκεκριμένη μάσκα σχόνης, όταν πραγματολοιείτε αυτή τη διαδικασία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή άλλα ισχυρά χημικά για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτά τα χημικά μπορεί να αποδυναμώσουν τα υλικά που χρησιμοποιούνται σ' αυτά τα εξαρτήματα. Χρησιμοποιήστε ένα πανάκι βρεγμένο μόνο με νερό και ήπιο σαπούνι. Μην αφήνετε ποτέ οποιοδήποτε νγρό μέσα στο εργαλείο. Μη βυθίζετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε νγρό.

ΟΔΗΓΙΕΣ ΚΑΘΑΡΙΣΜΟΥ ΤΟΥ ΦΟΡΤΙΣΤΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Αποσυνδέστε το φορτιστή από την πρίζα, προτού τον καθαρίσετε. Τυχόν ακαθαρσίες και γράσο μπορούν να απομακρυνθούν από το εξωτερικό τμήμα ενός φορτιστή χρησωποιώντας ένα πανί ή μια μαλακή, όχι μεταλλική βούρτσα. Μη χρησωποιείτε νερό ή οποιαδήποτε διαλύματα καθαρισμού.

Προαιρετικά παρελκόμενα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ορισμένα εξαρτήματα εκπός απ' αυτά που διατίθενται από την DEWALT, δεν έχουν δοκμαστεί μ' αυτό το προϊόν. Η χρήση αυτών των εξαρτημάτων με το παρόν εργαλείο μπορεί να αποβεί επιχίνδυνη. Για τη μείωση του κινδύνου τρανματισμού, πρέπει να χρησμοποιείτε μ' αυτό το προϊόν μόνο τα εξαρτήματα που συνιστώνται από τη DEWALT.

Συμβουλευτείτε τον αντιπρόσωπό σας για περισσότερες λεπτομέρειες όσον αφορά τα κατάλληλα παρελκόμενα.

Για την προστασία του περιβάλλοντος

Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα συνήθη οικιακά απορρίμματα.

Εάν διαπιστώσετε κάποια μέρα ότι το προϊόν σας της DEWALT χρειάζεται αντικατάσταση, ή εάν δεν το χρειάζεστε πια, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα. Τοποθετήστε αυτό το προϊόν σε ειδικό κάδο για ξεχωριστή συλλογή.

Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσχευασιών επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Η επαναληρτική χρήση των ανακυκλωμένων υλικών βοηθά

στην αποφυγή της μόλυνσης του περιβάλλοντος και μειώνει τη ζήτηση πρώτων υλών.

Οι τοπικοί κανονισμοί μπορεί να προβλέπουν την ξεχωριστή συλλογή ηλεκτρικών προϊόντων από τα νοικοκυριά σε δημοτικά κέντρα συλλογής απορφιμμάτων, ή από τον αντιπρόσωπο όταν αγοράζετε ένα νέο προϊόν.

Η DEWALT διαθέτει εγκατάσταση για τη συλλογή και ανακύκλωση των προϊόντων DEWALT όταν φτάσουν στο τέλος του ωφέλιμου χρόνου ζωής τους. Για να εκμεταλλευτείτε αυτή την υπηρεσία, παρακαλούμε επιστρέψτε το προϊόν σας σε οποιονδήποτε αντιπρόσωπο συντήρησης ο οποίος θα το συλλέξει εκ μέρους σας.

Μπορείτε να βρείτε τη διεύθυνση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου συντήρησης μέσω επικοινωνίας με το τοπικό σας γραφείο της DEWALT στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Εναλλακτικά, μπορείτε να βρείτε κατάλογο εξουσιοδοτημένων αντιπροσώπων συντήρησης της DEWALT, καθώς και πλήρεις λεπτομέρειες για την εξυπηρέτηση μετά την πώληση και πληροφορίες υπευθύνων στο διαδίκτυο, στη διεύθυνση www.2helpU.com.

Επαναφορτιζόμενη μπαταρία

Η μπαταρία μεγάλης διάρκειας λειτουργίας πρέπει να επαναφορτίζεται, όταν αδυνατεί πλέον να παράγει επαρκή ισχύ για εργασίες, οι οποίες πραγματοποιούνταν εύκολα στο παρελθόν. Στο τέλος της ωφέλιμης διάρκειας ζωής της, απορρίψτε της με τρόπο που σέβεται το περιβάλλον:

• Εξαντλήστε τη μπαταρία λειτουργώντας το εργαλείο, κατόπιν αφαιρέστε την από το εργαλείο.
• Οι κυψέλες Li-Ion, NiCd και NiMH είναι ανακυκλώσιμες. Προσκομίστε τις στον τοπικό σας αντιπρόσωπο ή σε τοπικό κέντρο ανακύκλωσης. Οι μπαταφίες που έχουν συλλεχθεί θα ανακυκλωθούν ή θα απορριφθούν με τον κατάλληλο τρόπο.

ΕΓΓΥΗΣΗ

• ΕΓΥΗΣΗ ΙΚΑΝΟΠΟΙΗΣΗΣ 30 ΗΜΕΡΩΝ ΧΩΡΙΣ ΡΙΣΚΟ •

Εάν δεν είστε ικανοποιημένος (η) με την απόδοση του εργαλείου DEWALT, απλά επιστρέψτε το εντός 30 ημερών, στην ίδια κατάσταση που το είχατε αγοράσει, στο κατάστημα απ' όπου το αγοράσατε, για να λάβετε πλήρη επιστροφή των χρημάτων σας ή ανταλλαγή με άλλο προϊόν. Πρέπει να προσκομίσετε απόδειξη αγοράς.

• ΣΥΜΒΟΛΑΙΟ ΔΩΡΕΑΝ ΣΥΝΤΗΡΗΣΗΣ ΕΝΟΣ ΕΤΟΥΣ •

Εάν χρειάζεστε συντήρηση ή επισκευή του εργαλείου DEWALT που αγοράσατε εντός 12 μηνών από την ημερομηνία αγοράς, αυτή θα πραγματοποιηθεί χωρίς χρέωση σε εξουσιοδοτημένο αντιπρόσωπο συντήρησης της DEWALT Πρέπει να προσκομίσετε απόδειξη αγοράς. Το συμβόλαιο αυτό καλύπτει το κόστος εργασίας και ανταλλακτικών για ήλεκτρικά εργαλεία. Εξαιρούνται τα παρελκόμενα.

• ΠΛΗΡΗΣ ΕΓΓΥΗΣΗ ΕΝΟΣ ΕΤΟΥΣ •

Εάν το προϊόν της DEWALT που αγοράσατε παρουσιάσει βλάβη λόγω ελαττωματικών υλικών ή εγγασίας σε διάστημα 12 μηνών από την ημερομηνία αγοράς του, εγγυώμαστε τη δωρεάν αντικατάσταση όλων των ελαττωματικών εξαρτημάτων, ή, κατά την αποκλειστική μας χρίση, τη δωρεάν αντικατάσταση της μονάδας, με την προϋπόθεση ότι:

• Το προϊόν δεν έχει υποστεί κακομεταχείριση.
• Δεν έχουν επιχειρηθεί επισκευές από μη εξουσιοδοτημένα άτομα.
• Έχει προσκομιστεί απόδειξη της ημερομηνίας αγοράς. Η παρούσα εγγύηση προσφέρεται ως πρόσθετη παροχή και είναι επιλέον των νομικών δικαιωμάτων των καταναλωτών.

Για τη διεύθυνση του κοντινότερου σε σας εξουσιοδοτημένου αντιπροσώπου συντήρησης της DEWALT, παρακαλούμε χρησιμοποιήστε τον κατάλληλο αριθμό τηλεφώνου που βρίσκεται στο πίσω μέρος του παρόντος εγχειριδίου. Εναλλακτικά, μπορείτε να βρείτε κατάλογο εξουσιοδοτημένων αντιπροσώπων συντήρησης της DEWALT, καθώς και πλήρεις λεπομέρειες για την εξυπηρέτηση μετά την πώληση στο διαδίκτυο, στη διεύθυνση www.2helpU.com.

Belgique et Luxembourg	Black & Decker - DEWALT	Tel: [phone]
België en Luxemburg	Nieuwlandlaan 7, IZ Aarschot B156B-3200 Aarschot	Fax: [phone]www.dewalt.be
Danmark	DEWALTSluseholmen 2-42450 København SV	Tlf: 7020 1511Fax: [phone]www.dewalt.dk
Deutschland	DEWALT DeutschlandPostfach 120265502 Idstein	Tel: [phone]Fax: [phone]www.dewalt.de
Ελλάς	Black & Decker (Hellas) S.A.Στράβωνος 7 & Βουλιαγμένης 159Γλυφάδα 16674, Αθήνα	Τηλ: [phone]Φαξ: [phone]Service: [phone]
España	DEWALTParque de Negocios “Mas Blau”Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Tel: [phone]Fax: [phone]
France	DEWALTBP 30084 - 5 allée des hêtres69579 Limonest Cedex	Tel: [phone]Fax: [phone]www.dewalt.fr
SchweizSuisseSvizzera	DEWALT SchweizIn der Luberzen 408902 Urdorf	Tel: [phone]Fax: [phone]www.dewalt.ch
Ireland	DEWALTCalpe House Rock HillBlack Rock, Co. Dublin	Tel: [phone]Fax: [phone]www.dewalt.ie
Italia	DEWALTViale Elvezia 220052 Monza (Mi)	Tel: [phone]Fax: [phone]www.dewalt.it
Nederland	DEWALT BVJoulehof 124622 RG Bergen Op Zoom	Tel: [phone]Fax: [phone]www.dewalt.nl
Norge	DEWALTPostboks 4814, Nydalen0422 Oslo	Tel: [phone]Fax: [phone]www.dewalt.no
Österreich	DEWALT ÖsterreichOberlaerstr. 2481230 Wien	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 14www.dewalt.at
Portugal	DEWALTRua Egas Moniz 173João do Estoril, 2766-651 Estoril	Tel: [phone]Fax: [phone]
Suomi	DEWALTKeilasatama 302150 Espoo	Puh: 010 400 430Faksi: [phone]www.dewalt.fi
	DEWALTKägelhamnen 302150 Esbo	Tel: [phone]Fax: [phone]www.dewalt.fi
Sverige	DEWALTBox 94431 22 Mölndal	Tel: [phone]Fax: [phone]www.DEWALT.se
Türkiye	Merkez ServisTersane Cad.Nafe Sokak 1-3/4 Karaköy - İstanbul	Tel: [phone]Faks: 0212 361 60 19
United Kingdom	DEWALT210 Bath RoadSlough, Berks SL1 3YD	Tel: [phone]Fax: [phone]www.dewalt.co.uk

1006323-00

11/07
