BRUGSANVISNING DC731KA DEWALT

Du har valgt et DEWALT værktøj. Mange års erfaring og indgående produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere til professionelle brugere af elværktøj.

Tekniske data

		DC720	DC721	DC722	DC725	DC727	DC730	DC731
Spænding	V_DC	18	18	18	18	18	14,4	14,4
Batteritype		NiCd/NiMH	NiCd/NiMH	Li-Ion	NiCd/NiMH	Li-Ion	NiCd/NiMH	NiCd/NiMH
Elektrisk effekt	W	400	400	375	400	375	295	295
Hastighed uden belastning
1. gear	min^-1	0–500	0–500	0–500	0–500	0–500	0–400	0–400
2. gear	min^-1	0–1700	0–1700	0–1700	0–1700	0–1700	0–1450	0–1450
Slaghastighed
1. gear	min^-1	-	-	-	0-8500	0-8500	-	-
2. gear	min^-1	-	-	-	0–29000	0–29000	-	-
Max vridningsmoment	Nm	40	44	41	44	41	35	40
Borepatronydeevne	mm	10	13	13	13	13	10	13
Maksimal boreydeevne
Træ	mm	38	38	38	38	38	35	35
Metal	mm	10	13	13	13	13	10	13
Murværk	mm	-	-	-	13	13	-	-
Vægt (uden batteri)	kg	1,35	1,36	1,36	1,46	1,46	1,34	1,35

		DC732	DC735	DC737	DC742	DC743	DC745
Spænding	V_DC	14,4	14,4	14,4	12	12	12
Batteritype		Li-Ion	NiCd/NiMH	Li-Ion	NiCd/NiMH	NiCd/NiMH	NiCd/NiMH
Effekt	W	270	295	270	240	240	240
Hastighed uden belastning
1. gear	min^-1	0–400	0–400	0–400	0–400	0–400	0–400
2. gear	min^-1	0–1450	0–1450	0–1450	0–1450	0–1450	0–1450
Slaghastighed
1. gear	min^-1	-	0-6800	0-6800	-	-	0-6800
2. gear	min^-1	-	0–25000	0–25000	-	-	0–25000
Maksimalt vridningsmoment	Nm	37	40	37	32	35	35
Borepatronydeevne	mm	13	13	13	10	13	13
Maksimal boreydeevne
Træ	mm	35	35	35	28	28	28
Metal	mm	13	13	13	10	13	13
Murværk	mm	-	13	13	-	-	13
Vægt (uden batteri)	kg	1,35	1,45	1,45	1,33	1,34	1,44

DANSK

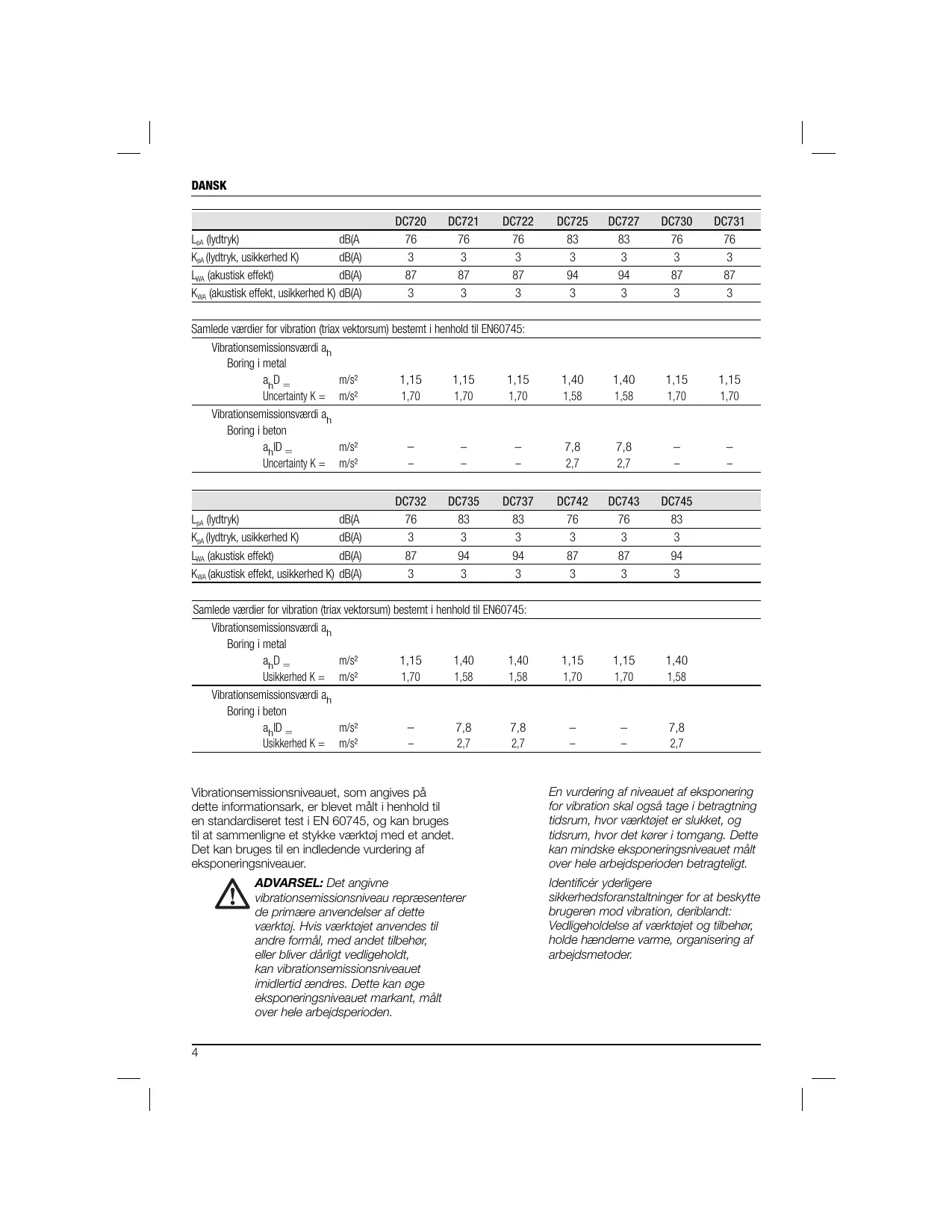

		DC720	DC721	DC722	DC725	DC727	DC730	DC731
L_pA (lydtryk)	dB(A)	76	76	76	83	83	76	76
K_pA (lydtryk, usikkerhed K)	dB(A)	3	3	3	3	3	3	3
L_WA (akustisk effekt)	dB(A)	87	87	87	94	94	87	87
K_WA (akustisk effekt, usikkerhed K)	dB(A)	3	3	3	3	3	3	3

Samlede værdier for vibration (triax vektorsum) bestemt i henhold til EN60745:

Vibrationsemissionsværdi a_h
Boring i metal
a_hD =	m/s2	1,15	1,15	1,15	1,40	1,40	1,15	1,15
Uncertainty K =	m/s2	1,70	1,70	1,70	1,58	1,58	1,70	1,70
Vibrationsemissionsværdi a_h
Boring i beton
a_hID =	m/s2	-	-	-	7,8	7,8	-	-
Uncertainty K =	m/s2	-	-	-	2,7	2,7	-	-

		DC732	DC735	DC737	DC742	DC743	DC745
L_pA (lydtryk)	dB(A)	76	83	83	76	76	83
K_pA (lydtryk, usikkerhed K)	dB(A)	3	3	3	3	3	3
L_WA (akustisk effekt)	dB(A)	87	94	94	87	87	94
K_WA (akustisk effekt, usikkerhed K)	dB(A)	3	3	3	3	3	3

Samlede værdier for vibration (triax vektorsum) bestemt i henhold til EN60745:

Vibrationsemissionsværdi a_h
Boring i metal
a_hD =	m/s2	1,15	1,40	1,40	1,15	1,15	1,40
Usikkerhed K =	m/s2	1,70	1,58	1,58	1,70	1,70	1,58
Vibrationsemissionsværdi a_h
Boring i beton
a_hID =	m/s2	-	7,8	7,8	-	-	7,8
Usikkerhed K =	m/s2	-	2,7	2,7	-	-	2,7

Vibrationsemissionsniveauet, som angives på dette informationsark, er blevet målt i henhold til en standardiseret test i EN 60745, og kan bruges til at sammenligne et stykke værktøj med et andet. Det kan bruges til en indledende vurdering af eksponeringsniveauer.

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer de primære anvendelser af dette værktøj. Hvis værktøjet anvendes til andre formål, med andet tilbehør, eller bliver dårligt vedligeholdt, kan vibrationsemissionsniveauet imidlertid ændres. Dette kan øge eksponeringsniveauet markant, målt over hele arbejdsperioden.

En vurdering af niveauet af eksponering for vibration skal også tage i betragtning tidsrum, hvor værktøjet er slukket, og tidsrum, hvor det kører i tomgang. Dette kan mindske eksponeringsniveauet målt over hele arbejdsperioden betragteligt.

Identificér yderligere sikkerhedsforanstaltninger for at beskytte brugeren mod vibration, deriblandt: Vedligeholdelse af værktøjet og tilbehør, holde hænderne varme, organisering af arbejdsmetoder.

DANSK

Batteri		DE9180	DE9503	DE9095	DE9098	DE9140
Batteritype		Li-Ion	NiMH	NiCd	NiCd	Li-Ion
Spænding	V_DC	18	18	18	18	14,4
Ydeevne	A_h	2,0	2,6	2,0	1,3	2,0
Vægt	kg	0,68	1,0	1,0	0,87	0,58

Batteri		DE9094	DE9091	DE9074	DE9501	DE9071
Batteritype		NiCd	NiCd	NiCd	NiMH	NiCd
Spænding	V_DC	14,4	14,4	12	12	12
Ydeevne	Amperetime	1,3	2,0	1,3	2,6	2,0
Vægt	kg	0,60	0,70	0,55	0,69	0,65

Oplader		DE9130	DE9135	DE9116
Netspænding	V_AC	230	230	230
Battery type		NiCd/NiMH	NiCd/NiMH/Li-Ion	NiCd/NiMH
Cirka	min	30	40	60
opladningstid		(2,0 Amperetime batterier)	(2,0 Amperetime batterier)	(2,0 Amperetime batterier)
Vægt	kg	0,5	0,52	0,4

Sikringer:
Europa	230 V værktøj	10 Amp, el-net
Storbritannien & Irland	230 V værktøj	13 Amp, i stikkontakter

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

Angiver risiko for elektrisk stød.

Angiver brandfare.

FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade.

ADVARSEL: Angiver en potentielt farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade.

FORSIGTIG: Når det bruges uden sikkerhedsadvarselsymbolet, angiver det en potentielt farlig situation, der, medmindre den undgås, kan resultere i beskadigelse af ejendom.

EF-konformitetserklæring

For yderligere oplysninger, kontakt DEWALT på følgende adresse eller henvis til bagerst i vejledningen.

DANSK

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

$$ \chi . f o p s m a n $$

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Tyskland

16/09/2007

ADVARSEL: Læs

instruktionsvejledningen for at reducere risikoen for personskader.

Generelle sikkerhedsadvarsler for elektrisk værktøj

ADVARSEL! Læs alle

Udtrykket "elektrisk værktøj" i advarslerne henviser til elektrisk værktøj tilsluttet lysnettet (med el-ledning) eller batteridrevet elektrisk værktøj (uden el-ledning).

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og vel oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, f.eks. ved tilstedeværelse af brændbare væsker, gasser eller støv. Elektrisk værktøj skaber gnister, der kan antænde støvet eller dampene.
c) Hold børn og omkringstående på afstand når der anvendes elektrisk værktøj.
Distraktioner kan medføre, at du mister
kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj.
Umodificerede stik og dertil passende
stikkontakter reducerer risikoen for elektrisk
stød.

b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj øges risikoen for elektrisk stød.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elektrisk værktøj benyttes udendørs skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning der er egnet til udendørs brug reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Brug ikke elektrisk værktøj, når du er træt eller påvirket af narkotika, alkohol eller medicin. En øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.
c) Undgå utilsigtet opstart. Sørg for at der er slukket for kontakten inden værktøjet tilsluttes strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes når kontakten er tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.
e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver

bedre kontrol af det elektriske værktøj når uventede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings- eller -opsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK VÄERKT∅J

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.

b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/ eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at værktøjet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer som ikke er bekendt med dette elektriske værktøj eller disse instruktioner at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) ANVENDELSE OG VEDLIGEHOLDELSE AF BATTERI

a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke.

b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade og brand.

c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, så som papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.

d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå berøring. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.

6) SERVICE

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker som udelukende benytter identiske reservedele. Derved sikres at værktøjets driftssikkerhed opretholdes.

YDERLIGERE SPECIFIKKE SIKKERHEDSREGLER

Sikkerhedsadvarsler for boremaskine/skruemaskine/ slagboremaskine

- Anvend høreværn ved brug af slagbor. Udsættelse for støj kan føre til tab af høreevne.

- Hold altid el-værktøj i de isolerede greb ved arbejdsprocesudførelser, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger eller værktøjets egen ledning. Hvis skæretilbehøret kommer i kontakt med en strømførende ledning, kan værktøjets metaldele blive strømførende og give operatøren stød.

- Anvend de hjælpegreb, som følger med værktøjet. Tab af kontrollen kan føre til personskade.

DANSK

• Anvend skruetvinger eller anden anordning til at fastgøre og understøtte arbejdsemnet til en stabil platform. At holde emnet med hånden eller mod kroppen er en ustabil løsning, der kan føre til tab af kontrollen.
• Anvend høreværn, hvis der hamres i længere perioder. Langvarig udsættelse for høje støjniveauer kan føre til tab af hørreevne. Midlertidt tab af hørreevne eller alvorlig beskadigelse af trommehinden kan forårsages af høje lydniveauer som følge af slagboring.
• Anvend beskyttelsesbriller eller anden øjenbeskyttelse. Hammer- og boreprocesser kan få splinter til at flyve omkring. Flyvende partikler kan forårsage permanent øjenskade.
• Slagbor og -værktøj bliver varme under brug. Anvend handsker ved berøring.

Værktøjsmærktater

PLACERING AF DATO

Datokoden, som også inkluderer fremstillingsåret, er imprægneret i husets overflade ved sammenføjningen mellem værktøjet og batteriet!

Eksempel:

2007 XX XX

Fremstillingsår

Vigtige sikkerhedsinstruktioner for alle batteriopladere

GEMDISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og betjeningsanvisninger for DE9130, DE9135 og DE9116 batteriopladere.

- Læs alle instruktioner og sikkerhedsafmærkninger på opladeren, batteripakken og det produkt, som batteripakken anvendes til, før opladeren tages i brug.

FARE: Fare for livsfarligt elektrisk stød. Opladningsterminaler er forsynet med 230 volt spænding. Berør aldrig kontaktflader med strømførende genstande. Det kan medføre elektrisk stød og eventuel livsfare.

ADVARSEL: Fare for elektrisk stød. Lad aldrig væske trænge ind i opladeren. Det kan medføre elektrisk stød.

FORSIGTIG: Fare for forbrændinger. For at undgå fare for personskade må der kun oplades DEWALT genopladelige batterier. Andre typer risikerer at

sprænges, hvilket kan forårsage person- eller materiel skade.

FORSIGTIG: Under visse omstændigheder, når opladeren er sluttet til ledningsnettet, kan de fritliggende opladerkontakter inde i opladeren blive kortsluttet af udefra kommende materialer. Udefra kommende materialer, som kan lede strøm, som f.eks. ståluld, aluminiumsfolie, eller ophobede metalpartikler og lignende, skal holdes i sikker afstand fra opladerens hulrum. Tag altid opladeren ud af strømstikket, når der ikke er et batteri i opladeren. Tag opladeren ud af strømstikket før rengøring.

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er vist her i vejledningen. Opladeren og batteripakken er konstrueret, så de fungerer som en enhed.
• Disse opladere er ikke beregnet til anden brug end opladning af DEWALT genopladelige batterier. Anden anvendelse kan medføre brandfare, fare for elektrisk stød og eventuel livsfare.
• Opladeren må ikke udsættes for regn eller sne.
• Træk altid i stikket og ikke i ledningen, når opladeren skal kobles fra ledningsnettet. Herved reduceres risikoen for at beskadige stik og ledning.
• Sørg for at anbringe ledningen, så den ikke trædes på, rykkes i, eller på anden måde udsættes for skade eller overlast.
• Anvend kun en forlængerledning, hvis det er absolut nødvendigt. Fejlagtig brug af forlængerledninger kan medføre brandfare samt fare for elektrisk stød og eventuel livsfare.
• En forlængerledning skal for at være sikker have tilstrækkelig ledningsstørrelse (AWG eller American Wire Gauge). Jo mindre ledningsmålet er, desto større kapacitet har kablet. Dvs. et str. 16 har mere kapacitet end et str. 18. Ved brug af flere forlængerledninger skal man i det mindste sørge for, at de alle har den minimale ledningsstørrelse.
• Placer aldrig andre genstande oven på opladeren, og placer aldrig opladeren på et blødt underlag, som kan blokere ventilationshullerne og føre til overophedning. Placer ikke opladeren i umiddelbar nærhed af andre

varmekilder. Opladeren ventileres gennem ventilationshullerne i husets top og bund.

• Opladeren må ikke bruges när ledning eller stik er beskadiget — udskift straks ledning og stik.
• Opladeren må ikke bruges hvis den har været udsat for hårde stød, er blevet tabt eller på anden måde er blevet beskadiget. Opladeren skal indleveres til et autoriseret serviceværksted.
• Skil ikke opladeren ad. Aflever den til et autoriseret servicecenter for service eller reparation. Ukorrekt samling kan medføre brandfare eller fare for elektrisk stød og eventuel livsfare.
• Afbryd opladeren fra strømstikket før eventuel rengøring. Herved undgås risiko for elektrisk stød. Det er ikke nok at fjerne batteripakken.
• Forsøg ALDRIG at sammenkoble 2 opladere.
• Opladeren er konstrueret til at fungere med en standard 230V strømforsyning. Forsøg ikke at anvende en anden spænding. Dette gælder ikke for bilopladeren.

GEM DISSE INSTRUKTIONER

Opladere

DE9130 og DE9116 opladerne accepterer 7,2 – 18 V NiCd og NiMH batterier.

DE9135 opladeren accepterer 7,2 – 18 V NiCd, NiMH eller Li-Ion batterier.

Disse opladere kræver ingen justering og er konstrueret til yderst nem betjening.

Opladningsprocedure

FARE: Risiko for livsfarligt elektrisk stød. Der er 230 volt til stede i opladningsterminalerne. Undersøg aldrig med strømførende genstande. Fare for elektrisk stød, muligvis livsfarligt.

1. Forbind opladeren (i) med en passende stikkontakt, inden batteriet indsættes.
2. Indsæt batteriet (g) i opladeren. Den røde (opladnings-) lampe blinker uafbrudt som tegn på, at opladningsprocessen er startet.
3. Når batteriet er helt opladet, er den røde lampe konstant på ON. Batteriet er helt opladet og kan hermed anvendes eller efterlades i opladeren.

Opladningsproces

Opladningstilstand
oplader	- - - - - -
fuldt opladet	——
forsinkelse ved varm/kold batteripakke	—— - — — -
udskift batteripakke	●●●●●●●●●●
problem	●● ●● ●● ●●

Automatisk genopfriskning

Den automatiske genopfriskningsindstilling udligner eller afbalancerer de enkelte celler i batteripakken ved dens spidskapacitet. Batteripakker skal genopfriskes ugentligt, eller når batteripakken ikke længere yder maksimalt.

For at genopfriske en batteripakke, sættes den i opladeren som normalt. Lad batteripakken blive i opladeren i mindst 8 timer.

Forsinkelse ved varm/kold batteripakke

Når opladeren påviser en batteripakke, der er for varm eller for kold, påbegynder den automatisk en varm/kold batteripakke-forsinkelsesfunktion, hvor opladningen indstilles, indtil batteriet har nået den rette temperatur. Opladeren skifter derefter automatisk til opladningsfunktionen. Denne funktion sikrer maksimal batterilevetid.

BESKYTTELSE MOD FULD AFLADNING

Batteripakken er beskyttet mod fuld afladning under anvendelse med værktøjet.

Vigtige sikkerhedsinstruktioner for alle batteripakker

Sørg ved bestilling af nye batteripakker for at inkludere katalognummer og spænding. Henvis til diagrammet i slutningen af denne vejledning for kompatibilitet af opladere og batteripakker.

Batteripakken er ikke fuldt opladet i den originale indpakning. Læs inden brug af batteripakken og opladeren nedenstående sikkerhedsinstruktioner. Følg derefter de beskrevne opladningsprocedurer.

LÆS ALLE INSTRUKTIONER

- Undlad at oplade eller bruge batteri i en eksplosionsfarlig atmosfære, f.eks. i nærhed af brændbare væsker, gasser eller støv. Isættelse eller fjernelse af batteriet fra opladeren kan antænde støvet eller røgen.

DANSK

• Oplad kun batteripakker i DEWALT opladere.
• Stænk eller nedsænk IKKE batteripakker i vand eller andre væsker.
• Opbevar eller anvend ikke værktøjet og batteripakken på steder, hvor temperaturen kan nå eller overstige 40° C (105° F) (så som udendørs skure eller metalbygninger om sommeren).

FARE: Fare for elektrisk stød og mulig livsfare. Forsøg aldrig at åbne batteripakken af nogen grund. Sæt ikke i opladeren, hvis batteripakkens kasse er revnet eller beskadiget. Det kan medføre elektrisk stød og eventuel livsfare. Beskadigede batteripakker skal returneres til servicecenteret til genbrug.

ADVARSEL: Forsøg aldrig at åbne batteripakken af nogen grund. Sæt ikke i opladeren, hvis batteripakkens kasse er revnet eller beskadiget. Batteripakken må ikke udsættes for stød, tabes eller beskadiges. Anvend ikke en batteripakke eller oplader, som har været udsat for et hårdt stød, tabt, kørt over eller på anden vis er blevet beskadiget (dvs. gennemboret af et søm, ramt med en hammer, trådt på). Beskadigede batteripakker skal returneres til servicecenteret til genbrug.

FORSIGTIG: Anbring, när det ikke er i brug, værktøjet på siden på en stabil overflade, hvor det ikke er til at snuble eller falde over. Værktøj med store batteripakker kan stå opret på batteripakken, men kan let væltes.

SPECIFIKKE SIKKERHEDSINSTRUKTIONER FOR NIKKEL-KADMIUM (NICD) ELLER NIKKEL-METAL-HYDRID (NIMH)

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i en brand.
• Lidt lækage fra cellerne i batteripakken kan forekomme under ekstreme brugs- eller temperaturforhold. Dette udgør dog ikke et batterisvigt.
  Men, hvis det udvendige segl er brudt:
  a. og batterivæske får kontakt med huden, vask omgående huden med sæbe og vand i flere minutter.
  b. og batterivæske kommer i øjnene, skyl øjnene med rent vand i mindst 10 minutter og søg straks lægehjælp. (medicinsk notat: Væsken er en 25-35% opløsning af kaliumhydroxid.)

SPECIFIKKE SIKKERHEDSINSTRUKTIONER FOR LITHIUM-ION (LI-ION)

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i en brand. Giftige dampe og materialer dannes ved forbrænding af lithium-ion batteripakker.
• Hvis indholdet af et batteri kommer i kontakt med huden, vask omgående området med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.
• Indholdet af åbnede battericeller kan forårsage luftvejlsirritation. Flyt til frisk luft. Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for brandskader. Batterivæske kan være antændelig ved udsættelse for gnister eller flammer.

Batterihætte (fig. 3)

En beskyttende batterihætte medfølger til at dække kontakterne på en udtaget batteripakke. Uden den beskyttende hætte på plads er der risiko for, at løse metalgenstande kan kortslutte kontakterne, forårsage brandfare og beskadige batteripakken.

1. Tag batterihætten af, før batteripakken sættes i opladeren eller værktøjet (fig. 3A).
2. Sæt beskyttelseshætten over kontakterne straks efter udtagning af batteripakken fra opladeren eller værktøjet (fig. 3B).

ADVARSEL: Sørg for, at den beskyttende batterihætte er på plads, inden en batteripakke, som ikke er i brug, opbevares eller transporteres.

Batteripakke (fig. 1)

BATTERITYPE

DC720, DC721, DC722, DC725 og DC727 kører på 18 volt batteripakker.
DC730, DC731, DC732, DC735 og DC737 kører på 14,4 volt batteripakker.
DC742, DC743 og DC745 kører på 12 volt batteripakker.

Anbefalinger til opbevaring

1. Batteripakker opbevares bedst i kølige og tørre lokaler, uden direkte sollys eller ekstrem varme eller kulde.

2. Både batteripakke og oplader tåler længerevarende opbevaring. Under passende forhold kan de opbevares i mindst 5 år.

Mærkater på oplader og batteripakke

Ud over de piktogrammer, der anvendes i denne vejledning, viser mærkaterne på opladeren og batteripakken følgende piktogrammer:

Læs brugsvejledningen før brug.

Batteri oplader.

Batteri opladet.

Batteri defekt.

Forsinkelse ved varm/kold batteripakke.

Berør aldrig kontaktflader med strømførende genstande.

Undlad at oplade beskadigede batteripakker.

Brug kun med DEWALT-batteripakker, andre typer risikerer at sprænges, hvilket kan forårsage person- eller materiel skade.

Må ikke udsættes for vand.

Udskift straks defekter ledninger.

Oplad kun mellem 4 °C og 40 °C.

Bortskaf batteripakken på en miljøforsvarlig måde.

Brænd ikke NiMH, NiCd+ og Li-Ion batteripakker.

Kan oplade NiMH og NiCd batteripakker.

Li Ion

Oplader Li-Ion batteripakker.

Se tekniske data for opladetid.

Emballageindhold

Emballagen indeholder:

1 boremaskine/slagboremaskine

2 batterier

1 oplader

1 Kitboks (kun K-modeller)

1 brugsvejledning

1 sprængbillede

NB: Batteripakker og opladere medfølger ikke ved N-modeller.

- Kontroller om værktøjet, dele eller tilbehør er blevet beskadiget under transporten.

- Tag dig tid til grundigt at læse og forstå denne vejledning inden brug.

ADVARSEL: Modifier aldrig el-værktøjet eller dele deraf. Det kan medføre person- eller materialeskade.

TILTÄENKT BRUG

Disse boremaskiner/skruemaskiner/ slagboremaskiner er beregnet til professionel bore- og skrueopgaver.

B∅R IKKE anvendes under våde forhold eller i nærheden af brandfarlige væsker eller gasser.

Disse boremaskiner/skruemaskiner/ slagboremaskiner er professionelt el-værktøj.

LAD IKKE børn komme i kontakt med værktøjet. Overvågning kræves, når uerfarne brugere anvender dette værktøj.

a. Triggerafbryder

b. Frem/tilbage knap

c. Ring til justering af vridningsmomentet

d. Gearvælger

e. Arbejdslampe

f. Borepatron, der ikke spændes med nøgle

g. Batteri

h. Batterifrigørelsesknapper

Elektrisk sikkerhed

Den elektriske motor er konstrueret til bare én spænding. Kontroller altid, at batteriets spænding svarer til spændingen på mærkepladen. Sørg også for, at din opladers spænding svarer til din el-netspænding.

DANSK

Din DEWALT-oplader er dobbeltisoleret i overensstemmelse med EN 60335. Derfor kræves der ingen jordledning.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem DEWALTS serviceorganisation.

Brug af forlængerledninger

Forlængerledninger bør ikke anvendes, medmindre det er strengt nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se tekniske data). Den mindste lederstørrelse er 1 mm²; den maksimale længde er 30 m.

Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

SAMLING OG JUSTERING

ADVARSEL: Fjern altid batteriet inden samling og justering. Sluk altid for værktøjet, inden batteriet indsættes eller fjernes.

ADVARSEL: Anvend kun DEWALT batterier og opladere.

Indsættelse og fjernelse af batteriet fra værktøjet (fig. 2)

ADVARSEI: For at reducere risikoen for alvorlig personskade, skal værktøjet slukkes og batteripakken fjernes, før der foretages nogen former for justering eller af-/påmontering af værktøjsdele eller tilbehør. En utilsigtet opstart kan forårsage personskade.

SÅDAN INSTALLERES BATTERIET I VÆRKT∅JSHÅNDTAGET

1. Stil værktøjets base på linie med hakket i værktøjshåndtaget (fig. 2).
2. Skub batteriet godt ind i håndtaget, indtil du kan høre, at låsen smækker på plads.

SÅDAN FJERNES BATTERIET FRA VÄRKT∅JET

1. Tryk på batterifrigørelsesknapperne (h) og træk batteriet ud af værktøjshåndtaget med en bestemt bevægelse.
2. Indsæt batteriet i opladeren som beskrevet i denne vejlednings afsnit om opladere.

BRUG

Brugsvejledning

ADVARSEL: Følg altid sikkerhedsanvisningerne og gældende lovbestemmelser.

Kontakt til regularbar hastighed (fig. 1)

Tænd for værktøjet ved at presse triggerafbryderen (a).

Sluk for værktøjet ved at slippe triggerafbryderen. Dit værktøj er udstyret med en bremse. Borepatronen standser, når triggerafbryderen slippes helt.

NB: Konstant anvendelse ved regulerbar hastighed anbefales ikke. Det kan beskadige afbryderen og bør undgås.

Frem/tilbage styreknap (fig. 1)

En frem/tilbage styreknap (b) bestemmer værktøjets retning, og virker også som en afspærringsknap.

Vælg fremadrettet rotation ved at slippe triggerafbryderen og trykke frem/tilbage styreknappen på højre side af værktøjet ned.

Vælg tilbagerettet rotation ved at trykke frem/tilbage styreknappen på venstre side af værktøjet ned.

Midterstillingen for frem/tilbage styreknappen låser værktøjet i off-stillingen. Sørg for at afbryderen er sluppet, när frem/tilbage styreknappens position ændres.

NB: Den første gang værktøjet er i gang efter ændring af rotationsretningen, kan der forekomme et klik ved opstarten. Det er helt normalt og er ikke tegn på et problem.

Krave til justering af vridningsmomentet (fig. 1)

Dit værktøj har en justerbar momentskruetrækkermekanisme til skruning og fjernelse af et bredt udvalg af skruesikringsformer og størrelser og på nogle modeller en hammermekanisme til boring i murværk. Rundt om kraven (c) er der tal, et borebitsymbol og på nogle modeller et hammersymbol. Disse tal anvendes til at indstille grebet til levering af et momentområde. Jo højere tallet er på kraven, jo højere er vridningsmomentet, og jo større er den skruesikring der kan skrues. Vælg et hvilket som helst af tallene ved at rotere indtil det ønskede tal står ud for pilen.

Din skruemaskines/boremaskines dobbeltområdefunktion lader dig skifte gear for større alsidighed.

For at vælge den lave hastighed, høj moment indstilling, sluk for værktøjet og lad det stoppe. Skub

gearvælgeren (d) fremad (mod borepatronen) som vist i Figur 1.

For at vælge den høje hastighed, lav moment indstilling, sluk for værktøjet og lad det stoppe. Skub gearvælgeren tilbage (væk fra borepatronen).

NB: Skift ikke gear, mens værktøjet er i gang. Hvis du har problemer med at skifte gear, sørg for at dobbeltområde gearvælgeren er enten skubbet helt fremad eller skubbet helt tilbage.

Arbejdslampe (fig. 1)

Der er en arbejdslampe (e) placeret lige ovenover triggerafbryderen (a). Arbejdslampen aktiveres, när triggerafbryderen presses.

NB: Arbejdslampen er til at oplyse den nærmeste arbejdsflade og er ikke beregnet til at anvendes som en lommelygte.

Enkeltmuffeborepatron der ikke spændes med nøgle (fig. 1)

Dit værktøj indeholder en borepatron, der ikke spændes med nøgle (f) med en roterende muffe så borepatronen kan betjenes med én hånd. For indsættelse af borebit eller andet tilbehør, følg disse trin.

1. Lås triggeren i OFF-positionen som tidligere beskrevet.
2. Tag fat om borepatronens sorte muffe med én hånd og brug den anden hånd til at fastgøre værktøjet. Roter muffen mod urets retning langt nok til, at det ønskede tilbehør accepteres.
3. Indsæt tilbehøret cirka 19 mm i borepatronen og stram det sikkert ved at rotere borepatronmuffen med urets retning med én hånd, mens du holder værktøjet med den anden. Dit værktøj er udstyret med en automatisk spindellåsmekanisme. Det lader dig åbne og lukke borepatronen med én hånd.

ADVARSEL: Forsøg ikke at spænde borebits (eller andet tilbehør) ved at gribe borepatronens forende og tænde for værktøjet. Det kan medføre skade på borepatronen og personskade. Afspær altid triggerafbryderen ved skiftning af tilbehør.

Sørg for at stramme borepatronen med én hånd på borepatronmuffen og én hånd på værktøjet for maksimal stramning.

Anvendelse af boret (fig. 4)

ADVARSEL: For at reducere risikoen for alvorlig personskade, sluk for værktøjet og afbryd forbindelsen til strømforsyningen, før der foretages justeringer eller afmonteringer/påmonteringer af dele eller tilbehør.

ADVARSEL: For at reducere risikoen for personskade, sørg ALTID for at arbejdsemnet er grundigt forankret eller fastgjort. Hvis der bores i tyndt materiale, anvend en træ "backup" blok for at forhindre, at materialet bliver beskadiget.

1. Anvend kun skarpe borebits. Til TRÆ anvend den lave hastighedsindstilling og spiralborebits, spadebits, snegleborebits eller hulsave. Til METAL anvend den lave hastighedsindstilling og stålspiralborebits eller hulsave. Til MURVÆRK, som for eksempel mursten, cement, slagger osv., anvend karbidstålbits beregnet til slagboring. Anvend lav hastighed for bits større end 10 mm.
2. Anvend altid tryk i en lige linie med bitten. Anvend tryk nok til at fastholde boringsgrebet, men skub ikke så hårdt at motoren sætter ud eller bitten afbøjes.
3. Hold værktøjet godt fast med begge hænder for at kontrollere borets drejebevægelse. Hvis modellen ikke er udstyret med et sidehåndtag, tag fat om boret med en hånd på håndtaget og en hånd på batteriet.

FORSIGTIG: Boret kan sætte ud, hvis det overbelastes og dermed forårsage en pludselig drejning. Forvent altid at det går i stå. Tag godt fat i boret for at kontrollere drejebevægelsen og undgå skade.

1. HVISBORET GÅRISTÅ, er det som regel fordi det er blevet overbelastet eller anvendt forkert. SLIP∅JEBLIKKELIGTTRIGGEREN, fjern bitten fra emnet og fastslå årsagen til, at det gik i stå. KLIK IKKE TRIGGEREN ON OG OFF I ET FORS∅G PÅ AT STARTE ET STANDSET BOR - DET KAN BESKADIGE BORET.
2. For at minimere standsning eller gennembrydning af materialet, reducer presset på boret og lemp bitten gennem den sidste brøkdel af hullet.
3. Hold motoren i gang, mens bitten trækkes ud igen af et boret hul. Det hjælper med at forhindre blokering.

DANSK

1. For bor med regulerbar hastighed er det ikke nødvendigt at slå det punkt, der skal bores, ned i midten. Anvend en lav hastighed til at starte hullet og og hastigheden ved at presse hårdere på triggeren, når hullet er dybt nok til at forhindre, at bitten hopper ud under boring.

Anvendelse af slagboret (fig. 5)

1. Drej kraven (c) til slagborsymbolet.
2. Vælg den høje hastighedsindstilling ved at skubbe vælgeren tilbage (væk fra borepatronen).

VIGTIGT: Anvend kun karbidståls- eller murværksbits.

1. Brug kun lige tilstrækkelig megen kraft på slagboret til at forhindre, at det bumper overdrevent eller "stiger" ud af bitten. For megen kraft vil medføre langsommere borehastigheder, overophedning og lavere boretempo.
2. Bor lige ved at holde bitten i en ret vinkel på arbejdsemnet. Udøv ikke tryk fra siden af bitten under boring, da det vil forårsage tilstopning af bittens kannelurer og en langsommere borehastighed.
3. Hvis hammerhastigheden begynder at falde ved boring af dybe huller, træk bitten delvist ud af hullet, mens værktøjet stadig er i gang for at hjælpe med at rydde boreaffald fra hullet.

NB: En glat, jævn støvstrøm fra hullet tyder på et korrekt boretempo.

Anvendelse af skruetrækkeren (fig. 6)

1. Vælg den ønskede hastighed/momentområde ved at anvende dobbeltområde gearvælgeren til at matche hastigheden og den planlagte anvendelses vridningsmoment.
2. Drej kraven til justering af vridningsmomentet til den ønskede position. Lavere tal angiver lavere momentindstillinger; højere tal angiver højere momentindstillinger.
3. Indsæt det ønskede skruesikringstilbehør i borepatronen på samme måde som med alle bits.
4. Foretag nogle træningsboringer på skrotmateriale eller på skjulte områder for at fastslå den rigtige position for grebskraven.
5. Start altid med lavere momentindstillinger, for dernæst at gå videre til højere momentindstillinger for at undgå at beskadige arbejdsemnet eller skruesikringen.

VEDLIGEHOLDELSE

DEWALT elektrisk værktøj er beregnet til langvarig brug med minimal vedligeholdelse. Fortsat tilfredsstillende drift afhænger af, at værktøjet vedligeholdes korrekt og rengøres regelmæssigt.

ADVARSEL: For at undgå risiko for alvorlig personskade skal værktøjet slukkes og batteripakken tages ud, før der foretages justeringer eller der afmonteres/monteres værktøjsdele eller tilbehør. En utilsigtet opstart kan forårsage personskade.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt stavmaske ved udførelse af denne procedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Der må under ingen omstændigheder komme væske ind i værktøjet. Ingen af værktøjets dele må nedsænkes i væske.

RENG∅RINGSINSTRUKTIONER FOR OPLADEREN

ADVARSEL: Fare for elektrisk stød. Afbryd strømforsyningen til opladeren før rengøring. Snavs og fedt kan fjernes fra opladerens udvendige flader ved hjælp af en klud eller en blød børste (ikke metal). Brug ikke vand eller rengøringsmidler.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

Nærmere oplysninger om det rigtige tilbehør fås hos forhandleren.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com.

Genopladelig batteripakke

Dette batteri har en lang levetid, men skal udskiftes, når det ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes det på en miljøsikker måde:

• Sørg for, at batteripakken er helt afladet og tag den derpå ud af værktøjet.
• Li-Ion, NiCd og NiMH celler kan genbruges. Bring dem til din forhandler eller nærmeste genbrugsstation. De indsamlede batteripakker vil blive genbrugt eller bortskaffet på forsvarlig vis.

GARANTI

• 30 DAGE UDEN RISIKO TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service til dit DEWALT værktøj inden for 12 måneder efter købet, gøres dette helt gratis på et autoriseret DEWALT serviceværksted. Der skal fremvises gyldig kvittering. Omfatter arbejdsløn og reservedele til elektrisk værktøj. Tilbehør ikke inkluderet.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt går i stykker på grund af fejlbehæftede materialer eller arbejdsudførelse inden for 12 måneder efter købsdatoen, garanterer vi, at alle defekte dele eller produktet som helhed, hvilket besluttes af os, erstattes vederlagsfrit, forudsat at:

• Produktet er ikke misbrugt.
• Ingen uautoriserede personer har repareret dette produkt.
• Bevis på købsdato er fremvist. Denne garanti tilbydes som en ekstra service og ydes foruden de af loven fastsatte rettigheder for forbrugere.

Nærmeste autoriserede DEWALT serviceværksted findes ved at benytte telefonnummeret på bagsiden af denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse:

www.2helpU.com.

Overensstemmelseserklæring med EU

D-65510 Idstein, Tyskland

16/09/2007

ADVARSEL: Fare for elektrisk støt. Ikke la væske trenge inn i laderen. Elektrisk sjokk kan forekomme.

• Ikke brenn batteripakken selv om den er alvorlig skadet eller er fullstendig utslitt. Batteripakken kan eksplodere i en brann.
• En liten væskelekkasje fra batteripakkens celler kan oppstå under ekstreme brukseller temperaturbetingelser. Dette er ikke et tegn på svikt.

Imidlertid, om den ytre forseglingen er ødelagt:

Forsinkelse ved varm/kald batteripakke.

NORSK

Lad ikke skadde batteripakker.

Defekte ledninger skal skiftes med en gang.

Hvis du en dag finner ut at DEWALT-produktet må skiftes eller du ikke lenger har bruk for det, skal du ikke kaste det sammen med det vanlige husholdningsavfallet. Sørg for at produktet innsamles separat.

Oppladbar batteripakke
