KÄYTTÖOHJE DC731KA DEWALT

Olet valinnut DEWALT-työkalun. Vuosien kokemuksen, perusteellisen tuotekehittelyn ja innovaation ansiosta DEWALT on yksi luotettavimmista kumppaneista ammattityökalujen käyttäjille.

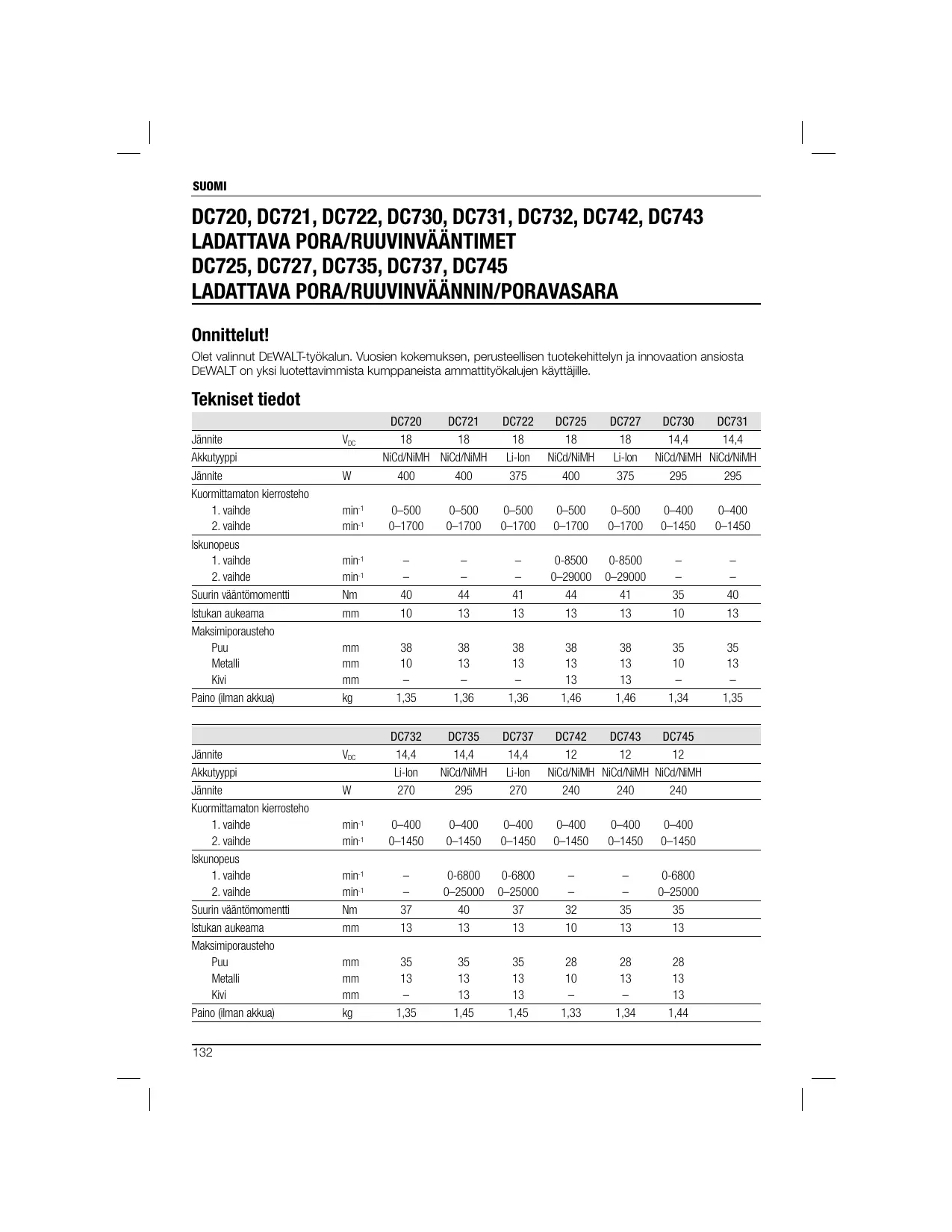

Tekniset tiedot

		DC720	DC721	DC722	DC725	DC727	DC730	DC731
Jännite	V_DC	18	18	18	18	18	14,4	14,4
Akkutyyppi		NiCd/NiMH	NiCd/NiMH	Li-Ion	NiCd/NiMH	Li-Ion	NiCd/NiMH	NiCd/NiMH
Jännite	W	400	400	375	400	375	295	295
Kuormittamaton kierrosteho
1. vaihde	min^-1	0–500	0–500	0–500	0–500	0–500	0–400	0–400
2. vaihde	min^-1	0–1700	0–1700	0–1700	0–1700	0–1700	0–1450	0–1450
Iskunopeus
1. vaihde	min^-1	-	-	-	0–8500	0–8500	-	-
2. vaihde	min^-1	-	-	-	0–29000	0–29000	-	-
Suurin vääntömomentti	Nm	40	44	41	44	41	35	40
Istukan aukeama	mm	10	13	13	13	13	10	13
Maksimiporausteho
Puu	mm	38	38	38	38	38	35	35
Metalli	mm	10	13	13	13	13	10	13
Kivi	mm	-	-	-	13	13	-	-
Paino (ilman akkua)	kg	1,35	1,36	1,36	1,46	1,46	1,34	1,35

		DC732	DC735	DC737	DC742	DC743	DC745
Jännite	V_DC	14,4	14,4	14,4	12	12	12
Akkutyppi		Li-Ion	NiCd/NiMH	Li-Ion	NiCd/NiMH	NiCd/NiMH	NiCd/NiMH
Jännite	W	270	295	270	240	240	240
Kuormittamaton kierrosteho
1. vaihde	min^-1	0–400	0–400	0–400	0–400	0–400	0–400
2. vaihde	min^-1	0–1450	0–1450	0–1450	0–1450	0–1450	0–1450
Iskunopeus
1. vaihde	min^-1	-	0-6800	0-6800	-	-	0-6800
2. vaihde	min^-1	-	0–25000	0–25000	-	-	0–25000
Suurin vääntömomentti	Nm	37	40	37	32	35	35
Istukan aukeama	mm	13	13	13	10	13	13
Maksimiporausteho
Puu	mm	35	35	35	28	28	28
Metalli	mm	13	13	13	10	13	13
Kivi	mm	-	13	13	-	-	13
Paino (ilman akkua)	kg	1,35	1,45	1,45	1,33	1,34	1,44

SUOMI

		DC720	DC721	DC722	DC725	DC727	DC730	DC731
L_pA (äänenpaine)	dB(A)	76	76	76	83	83	76	76
K_pA (äänenpaineen epävarmuus K)	dB(A)	3	3	3	3	3	3	3
L_WA (ääniteho)	dB(A)	87	87	87	94	94	87	87
K_WA (äänitehon epävarmuus K)	dB(A)	3	3	3	3	3	3	3

Tärinän kokonaisarvot (triax-vektorin kokonaissumma) määritelty standardin EN 60745 mukaisesti:

Tärinäpäästön arvo a_h
Metallin poraus
a_hD =	m/s2	1,15	1,15	1,15	1,40	1,40	1,15	1,15
Epävarmuus K =	m/s2	1,70	1,70	1,70	1,58	1,58	1,70	1,70
Tärinäpäästön arvo a_h
Betonin poraus
a_hID =	m/s2	-	-	-	7,8	7,8	-	-
Epävarmuus K =	m/s2	-	-	-	2,7	2,7	-	-

		DC732	DC735	DC737	DC742	DC743	DC745
L_pA (äänenpaine)	dB(A)	76	83	83	76	76	83
K_pA (äänenpaineen epävarmuus K)	dB(A)	3	3	3	3	3	3
L_WA (ääniteho)	dB(A)	87	94	94	87	87	94
K_WA (äänitehon epävarmuus K)	dB(A)	3	3	3	3	3	3

Tärinän kokonaisarvot (triax-vektorin kokonaissumma) määritelty standardin EN 60745 mukaisesti:

Tärinäpäästön arvo a_h
Metallin poraus
a_hD =	m/s2	1,15	1,40	1,40	1,15	1,15	1,40
Epävarmuus K =	m/s2	1,70	1,58	1,58	1,70	1,70	1,58
Tärinäpäästön arvo a_h
Betonin poraus
a_hID =	m/s2	-	7,8	7,8	-	-	7,8
Epävarmuus K =	m/s2	-	2,7	2,7	-	-	2,7

Tässä tiedotteessa ilmoitettu värinäarvo on mitattu EN 60745 -standardissa kuvatun testin mukaan, ja sen avulla voidaan verrata yhtä työkalua toiseen. Tätä arvoa voidaan käyttää myös altistuksen esiarviointiin.

VAROITUS: Ilmoitettu värinäarvo edustaa työkalun pääsovelluksia. Jos työkalua kuitenkin käytetään eri sovelluksina, eri lisälaitteiden kanssa tai sitä huolletaan huonosti, värinäarvo voi erota ilmoitetusta. Tämä voi merkittävästi lisätä kokonaistyöjakson aikaista altistustasoa.

Tietyn työjakson aikana koetun värinäaltistuksen arvioinnissa tulee myös ottaa huomioon se aika, jonka työkalu on kytkettynä pois tai on käynnissä, mutta sitä ei varsinaisesti käytetä työhön. Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa.

Ota huomioon työntekijää värinävaikutukselta suojaavat lisätoimenpiteet, kuten työkalun huolto, käsien pitäminen lämpiminä ja töiden organisointi.

SUOMI

Akkupaketti		DE9180	DE9503	DE9095	DE9098	DE9140
Akkutyyppi		Li-Ion	NiMH	NiCd	NiCd	Li-Ion
Jännite	V_DC	18	18	18	18	14,4
Kapasiteetti	A_h	2,0	2,6	2,0	1,3	2,0
Paino	kg	0,68	1,0	1,0	0,87	0,58

Akkupaketti		DE9094	DE9091	DE9074	DE9501	DE9071
Akkutyyppi		NiCd	NiCd	NiCd	NiMH	NiCd
Jännite	V_DC	14,4	14,4	12	12	12
Kapasiteetti	A_h	1,3	2,0	1,3	2,6	2,0
Paino	kg	0,60	0,70	0,55	0,69	0,65

Laturi		DE9130	DE9135	DE9116
Verkkojännite	V_AC	230	230	230
Akkutyyppi		NiCd/NiMH	NiCd/NiMH/Li-Ion	NiCd/NiMH
Arvioitu	min	30	40	60
latausaika		(2,0 Ah -akku)	(2,0 Ah -akku)	(2,0 Ah -akku)
Paino	kg	0,5	0,52	0,4

Varokkeet:

Eurooppa	230 V:n työkalut	10 A, verkkovirran varoke
Iso-Britannia ja Irlanti	230 V:n työkalut	13 A, pistokkeen varoke

Määritelmät: Turvallisuusohjeet

Seuraavat määritelmät kuvaavat kunkin avainsanan vakavuusastetta. Lue tämä ohjekirja ja kiinnitä huomiota seuraaviin symboleihin:

VAARA: Ilmaisee välitöntä vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena on hengenmenetys tai vakava vamma.

VAROITUS: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla hengenmenetys tai vakava vamma.

HUOMIO: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla vähäinen tai keskinkertainen vamma.

HUOMIO: Merkintä ilman varoituskolmiota ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, voi seurauksena olla omaisuuden vahingoittuminen.

Ilmaisee sähköiskun vaaraa.

Ilmaisee tulipalon vaaraa.

EY-vaatimustenmukaisuusvakuutus

DEWALT ilmoittaa, että kohdassa “tekniset tiedot” kuvatut tuotteet on suunniteltu seuraavien dokumenttien mukaisesti:

98/37/ETY (28.12. 2009 saakka), 2006/42/EY (alk. 29.12. 2009), 2004/108/EY, 2006/95/EY, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-1, EN 60745-2-2.

Lisätietoja saat DEWALTilta alla olevasta osoitteesta tai käsikirjan takakannesta.

Allekirjoittanut on vastuussa teknisen tiedoston tuottamisesta ja antaa tämän ilmoituksen DEWALTin puolesta.

$$ \chi . f o p s m a n $$

Horst Grossmann

VAROITUS: Vähennä tapaturmavaaraa

lukemalla ohje.

Yleiset sähkölaitteita koskevat turvavaroitukset

VAROITUS! Lue kaikki turvallisuusvaroitukset ja -ohjeet

Varoitusten ja ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan vamman.

Käsite "moottorityökalu" viittaa kaikissa seuraavissa varoituksissa verkkokäyttöiseen (johdolliseen) moottorityökaluun tai akkukäyttöiseen (johdottomaan) moottorityökaluun.

1) TYÖALUEEN TURVALLISUUS

a) Pidä työalue puhtaana ja hyvin valaistuna. Epäjärjestyksessä olevat tai pimeät alueet voivat aiheuttaa onnettomuuksia.
b) Älä käytä moottorityökaluja räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Moottorityökaluista syntyy kipinöitä, jotka voivat sytyttää pölyn tai kaasut palamaan.
c) Pidä lapset ja sivulliset poissa lähettyviltä, kun käytät moottorityökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) SÄHKÖTURVALLISUUS

a) Moottorityökalujen pistokkeiden on sovittava pistorasiaan. Älä koskaan tee pistokkeisiin mitään muutoksia. Älä käytä maadoitetuissa koneissa mitään sovitinpistokkeita. Modifioimattomat pistokkeet ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai

jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi maadoittuu.

c) Älä jätä moottorityökaluja sateeseen tai märkään paikkaan. Työkalun sisään menevä vesi lisää sähköiskun vaaraa.
d) Älä käytä johtoa väärin. Älä koskaan kanna tai vedä työkalua sähköjohdosta äläkä irrota sitä pistorasiasta johdosta vetämällä. Älä anna sähköjohdon koskea kuumiin pintoihin, öljyyn, teräviin reunoihin tai liikkuviiin osiin. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä.
e) Kun käytät moottorityökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön soveltuvan sähköjohdon käyttö vähentää sähköiskun riskiä.
f) Jos moottorityökalun käyttöä kosteassa paikassa ei voida välttää, on käytettävä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖKOHTAINEN TURVALLISUUS

a) Ole valppaana, katso, mitä teet, ja käytä tervettä järkeä moottoroïtua työkalua käyttäessäsi. Älä käytä moottorityökalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkkaavaisuuden herpaantuminen työkalua käytettäessä saattaa johtaa vakaviin henkilövahinkoihin.
b) Käytä henkilösuojaimia. Käytä aina silmäsuojaimia. Sellaiset turvavarusteet, kuten pölynaamari, liukastumista estävät kengät, kypärä tai korvasuojaimet olosuhteiden niitä vaatiessa vähentävät henkilövahinkoja.
c) Estä tahaton käynnistäminen. Varmista, että kytkin on pois-asennossa ennen työkalun yhdistämistä virtalähteeseen jal/tai akkupakkaukseen tai ennen kuin tartut työkaluun. Työkalun kantaminen sormi kytkimellä tai pistokkeen työntäminen pistorasiaan, kun kytkin on päälle kytkettynä, voi aiheuttaa onnettomuuksia.
d) Poista mahdolliset säätö- tai kiintoavaimet ennen työkalun käynnistämistä. Pyörivään osaan jäänyt kiinto- tai säätöavain saattaa aiheuttaa henkilövahinkoja.
e) Älä kurottele. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit paremmin hallita moottoroidun työkalun käytön odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita äläkä koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät

SUOMI

vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteella voi kerätä ja poistaa pölyä, varmista, että nämä toiminnot ovat kytkettyinä ja että käytät niitä oikein. Pölynkeräysjärjestelmän käyttö voi vähentää pölyn aiheuttamia vaaroja.

4) MOOTTORITYÖKALUN KÄYTTÖ JA HUOLTO

a) Älä käytä moottorityökalua väkisin. Käytä tarkoitukseesi soveltuvaa työkalua. Teet työn paremmin ja turvallisemmin työkalulla, kun käytät sille tarkoitettua nopeutta.
b) Älä käytä moottorityökalua, jos virtakytkin ei kytkе sitä päälle ja pois päältä. Työkalut, joita ei voida hallita kytkimellä, ovat vaarallisia, ja ne on korjattava.
c) Irrota pistoke virtalähteestä ja/tai akkupakkaus työkalusta ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit moottorityökalun. Tällaiset ehkäisevät turvatoimet alentavat vahingossa käynnistymisen riskiä moottorityökalua käytettäessä.
d) Varastoi moottorityökalut lasten ulottumattomiin äläkä anna työkalua sellaisten henkilöiden käyttöön, jotka eivät ole sitä tottuneet käyttämään tai eivät ole tutustuneet käyttöohjeisiin. Moottoroidut työkalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Huolehdi moottoroitujen työkalujen kunnosta. Tarkista, onko liikkuvissa osissa väärä kohdistus tai takertelua, ovatko osat rikkoutuneet tai vaikuttaako jokin muu seikka mahdollisesti laitteen käyttöön. Jos laite vaurioituu, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat moottoroitujen työkalujen puutteellisesta huollosta.
f) Pidä leikkaavat työkalut terävinä ja puhtaina. Kunnolla huolletut leikkaavat työkalut, joissa on terävät leikkausreunat, takertelevat vähemmän ja ovat helpommin hallittavissa.
g) Noudata moottorityökalujen, niiden lisävarusteiden, työkalun kärkiosien yms. käyttöohjeita ja ota huomioon työolosuhteet ja suoritettava työ. Työkalun käyttö muuhun kuin sille tarkoitettuun tehtävään voi johtaa vaaratilanteeseen.

5) AKKUKÄYTTÖISEN TYÖKALUN KÄYTTÖ JA HUOLTO

a) Lataa akut vain valmistajan määrittelemässä laturissa. Tietyntyppiselle akulle soveltuva laturi voi aiheuttaa tulipalon riskin toista akkutyyppiä käytettäessä.

b) Käytä moottorikäyttöisten työkalujen kanssa vain erityisesti niille tarkoitettuja akkuja. Muunlaisten akkuyksiköiden käyttö voi aiheuttaa loukkaantumisen ja tulipalovaaran.
c) Kun akkuyksikkö ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperiliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden sellaisten pienten metalliesineiden läheltä, jotka voivat muodostaa yhteyden toisesta navasta toiseen. Oikosulku akun napojen välillä voi aiheuttaa palovammoja tai tulipalon.
d) Väärän käsittelyn seurauksena neste saattaa suihkuta ulos akusta. Vältä kosketusta akkunesteeseen. Jos joudut vahingossa kosketukseen nesteen kanssa, huuhtele neste pois vedellä. Jos nestettä joutuu silmiin, käänny lisäksi lääkärin puoleen. Akusta tuleva neste voi aiheuttaa ihoärsytystä tai palovammoja.

6) HUOLTO

a) Anna moottoroitu työkalu huollettavaksi ammattikorjaajalle, joka käyttää ainoastaan samanlaisia vaihto-osia. Näin taataan moottorityökalun turvallisuus.

LISÄTURVALLISUUSOHJEET

Poran/ruuvivääntimen/poravasaran turvavaroitukset

• Käytä kuulonsuojaimia iskuporia käytettäessä. Melulle altistuminen voi aiheuttaa kuulon menetyksen.
• Pidä työskentelyn aikana kiinni ainoastaan moottorityökalun eristetyistä tarttumapinnoista, jos leikkaava lisävaruste voi joutua kosketuksiin piilossa olevan sähköjohdon tai laitteen oman johdon kanssa. Jännitteelliseen johtoon koskeva leikkaava lisävaruste voi tehdä paljaana olevat metalliosat jännitteellisiksi ja aiheuttaa työkalun käyttäjälle sähköiskun.
• Käytä työkalun mukana toimitettuja apukahvoja. Hallinnan menettäminen voi aiheuttaa henkilövammoja.
• Kiinnitä työstettävä kappale ruuvipuristimilla tai muulla sopivalla tavalla vakaaseen alustaan. Työstettävän kappaleen pitäminen käsissä tai kehoa vasten on epävakaata ja saattaa johtaa hallinnan menetykseen.
• Käytä kuulosuojia pitkään jatkuvan porauksen aikana. Pitkittynyt altistuminen voimakkaalle melulle saattaa aiheuttaa kuulon

menetyksen. Vasaraporauksesta syntyvät voimakkaat äänitasot saattavat aiheuttaa väliaikaista kuulon menetystä tai vakavan tärykalvovaurion.

• Käytä suojalaseja tai suojaa silmät muulla tavalla. Porauksen ja vasaraporauksen seurauksena lentää pieniä osia. Lentävät hiukkaset voivat aiheuttaa pysyviä silmävammoja.
• Poranterät ja työkalut kuumentuvat käytön aikana. Koske niitä vain hanskat kädessä.

Työkalussa olevat tarrat

PÄIVÄYSKOODIN KOHTA

Päiväyskoodi, joka sisältää myös valmistusvuoden, on painettu kotelon pinnan siihen kohtaan, joka muodostaa työkalun ja akun välisen kiinnityskohdan.

Esimerkki:

2007 XX XX

valmistusvuosi

Kaikkia akkulatureita koskevat tärkeät turvallisuusohjeet

SÄILYTÄ NÄMÄ OHJEET: Tämä opas sisältää tärkeitä DE9130-, DE9135- ja DE9116-akkulatureita koskevia turvallisuus- ja käyttöohjeita.

- Lue kaikki ohjeet sekä laturin, akun ja akkukäyttöisen laitteen varoitusmerkinnät ennen laturin käyttämistä.

VAARA: tappavan sähköiskun vaara. Latausliitinten jännite on 230 volttia. Älä kokeile akkuja sähköä johtavilla esineillä. Seurauksena voi olla sähköisku, joka voi johtaa kuolemaan.

VAROITUS: sähköiskun vaara. Älä päästä laturin sisään nestettä. Seurauksena voi olla sähköisku.

HUOMIO: palovammavaara. Estä henkilövahingot lataamalla vain uudelleen ladattavia DEWALT-akkuja. Muuntyyppiset akut voivat räjähtää ja aiheuttaa henkilövahinkoja ja vaurioita.

HUOMIO: Kun laturi on kytkettynä virtalähteeseen, vieras materiaali voi joissakin olosuhteissa aiheuttaa oikosulun laturin sisällä olevissa paljaissa latausliittimissä. Huolehdi siksi, ettei laturin aukkoihin pääse johtavaa materiaalia, esimerkiksi teräsvillaa, alumiinifoliota tai metallihiukkasia. Irrota

laturin virtapistoke pistorasiasta aina, kun latausliittimessä ei ole akkua. Irrota laturi pistorasiasta ennen puhdistusta.

• ÄLÄ lataa akkua muilla kuin tässä ohjekirjassa mainituilla latureilla. Laturi ja akku on tarkoitettu käytettäviksi yhdessä.
• Näitä latureita saa käyttää ainoastaan DEWALTin ladattavien akkujen kanssa. Muunlainen käyttö voi aiheuttaa tulipalon tai sähköiskun, joka voi johtaa kuolemaan.
• Älä altista laturia vesi- tai lumisateelle.
• Irrota laturin virtapistoke pistorasiasta vetämällä pistokkeesta. Älä vedä johdosta. Näin virtapistoke ja -johto eivät vaurioidu.
• Sijoita virtajohto siten, ettei kukaan astu sen päälle, kompastu siihen tai ettei se muutoin vaurioidu tai kuormitu.
• Käytä jatkojohtoa vain silloin, kun se on ehdottoman välttämätöntä. Vääränlaisen jatkojohdon käyttö voi aiheuttaa tulipalon tai sähköiskun, joka voi johtaa kuolemaan.
• Jatkojohdon tulee turvallisuussyistä olla oikean kokoinen (AWG eli amerikkalainen johdonmitta). Mitä pienempi johdon AWG-luku on, sitä suurempi on sen kapasiteetti. Siten 16 AWG:n johdossa on enemmän kapasiteettia kuin 18 AWG:n johdossa. Jos tarvittavan johdon pituus vaatii useamman kuin yhden jatkojohdon, varmista, että jokainen jatkojohto on vähintään minimikokoa.
• Älä aseta laturin päälle esineitä äläkä pane sitä pehmeälle alustalle, joka voi tukkia tuuletusaukot ja johtaa siten laitteen ylikuumenemiseen. Aseta laturi kauas lämmönlähteistä. Laturin ilmastointiaukot ovat kotelon päällä ja pohjassa.
• Älä käytä laturia, jos virtajohto tai -pistoke on vaurioitunut – vaihdata ne heti uusiin.
• Älä käytä laturia, jos siihen on osunut kova isku tai jos se on pudonnut tai muutoin vaurioitunut. Toimita se valtuutettuun huoltoliikkeeseen.
• Älä pura laturia osiin, vaan vie se tarvittaessa huollettavaksi tai korjattavaksi valtuutettuun huoltoliikkeeseen. Jos kokoat laitteen väärin, seurauksena voi olla tulipalo tai sähköisku, joka voi johtaa kuolemaan.
• Irrota laturin virtapistoke pistorasiasta ennen puhdistusta. Tämä vähentää sähköiskuvaaraa. Akun irrottaminen ei vähennä sähköiskuvaaraa.

SUOMI

- ÄLÄ KOSKAAN yritä yhdistää kahta laturia toisiinsa.

- Laturi on tarkoitettu käytettäväksi kotitaloussähkön 230 voltin vakiojännitteellä. Älä yritä käyttää sitä muulla jännitteellä.

Tämä ei koske ajoneuvojen latureita.

SÄILYTÄ NÄMÄ OHJEET

Laturit

DE9130- ja DE9116-laturissa voidaan käyttää 7,2–18 V:n NiCd- ja NiMH-akkuja.

DE9135-laturissa voidaan käyttää 7,2–18 V:n NiCd-, NiMH- tai Li-ioniakkuja.

Näitä latureita ei tarvitse säätää, ja ne on suunniteltu mahdollisimman helppokäyttöisiksi.

Lataaminen

VAARA: tappavan sähköiskun vaara. Latausliitinten jännite on 230 volttia. Älä kokeile akkuja sähköä johtavilla esineillä. Sähköiskun ja tappavan sähköiskun vaara

1. Kytke laturi (i) sopivaan pistokkeeseen, ennen kuin panet akun laturiin.

2. Työnnä akku (g) laturiin. Punainen valo alkaa vilkkua jatkuvasti osoittaen, että latausprosessi on alkanut.

3. Lataus on päättynyt, kun punainen merkkivalo palaa yhtäjaksoisesti. Akku on latautunut täysin, ja se voidaan ottaa käyttöön tai jättää laturiin.

Latausprosessi

Katso alla olevasta taulukosta akun lataustila.

Lataustila
lataa	- - - - - -
täysin latautunut	——
kuuman/kylmän akun viive	—— - - - -
vaihda akku	●●●●●●●●●●
ongelma	●● ●● ●● ●●

Automaattinen virkistys

Automaattinen virkistystila tasoittaa tai tasapainottaa akun eri kennot sen huippukapasiteetilla. Akut tulisi virkistää viikoittain tai aina, kun ne eivät enää toimi yhtä tehokkaasti kuin aiemmin.

Aseta akku virkistämistä varten laturiin normaalilla tavalla. Jätä akku laturiin ainakin kahdeksaksi tunniksi.

Liian kuuman tai kylmän akun latausviive

Kun laturi havaitsee, että akkuyksikkö on liian kuuma tai kylmä, se aloittaa automaattisesti kuuma-/ kylmäviiveen eli keskeyttää lataamisen, kunnes akku on saavuttanut sopivan lämpötilan. Tämän jälkeen laturi kytkeytyy automaattisesti lataustilaan. Tämä ominaisuus maksimoi akun käyttöiän.

SYVÄPURKAUSSUOJA

Akku on suojattu syväpurkautumista vastaan, kun sitä käytetään työkalussa.

Kaikkia akkuja koskevat tärkeät turvallisuusohjeet

Varmista osanumero ja jännite, kun tilaat vaihtoakkua. Tarkista laturin ja akun yhteensopivuus tämän ohjekirjan lopussa olevasta taulukosta.

Pakkauksesta otettu akku ei ole täyteen ladattu. Lue seuraavat turvallisuusohjeet ennen akun ja laturin käyttöä. Noudata annettuja latausohjeita.

LUE KAIKKI OHJEET.

• Älä lataa tai käytä akkua räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun liittäminen laturiin tai siitä irrottaminen saattaa sytyttää pölyn tai kaasun.
  • Lataa akku vain DEWALT-laturilla.
• ÄLÄ läiskytä vettä tai muuta nestettä laturin päälle äläkä upota sitä nesteeseen.
• Älä säilytä tai käytä työkalua ja akkua tilassa, jonka lämpötila voi nousta 40 °C:seen tai sitä korkeammaksi (kuten ulkovajoissa tai metallisissa rakennuksissa kesällä).

VAARA: tappavan sähköiskun vaara. Älä koskaan yritä avata akkua mistään syystä. Älä liitä säröytynyttä tai vaurioitunutta akkua laturiin. Seurauksena voi olla sähköisku, joka voi johtaa kuolemaan. Vaurioituneet akut on vietävä huoltollikkeeseen kierrätettäviksi.

VAROITUS: Älä koskaan yritä avata akkua mistään syystä. Älä liitä säröytynyttä tai vaurioitunutta akkua laturiin. Älä murskaa, pudota tai vahingoïta akkua. Älä käytä akkua tai laturia, johon on kohdistunut kova isku, joka on pudonnut, jonka päälle on ajettu tai joka on muutoin vaurioitunut (esimerkiksi lävistetty

naulalla, lyöty vasaralla tai astuttu päälle). Vahingoittuneet akut on vietävä huoltoliikkeeseen kierrätettäviksi.

HUOMIO: Kun työkalua ei käytetä, se tulee asettaa kyljelleen vakaalle alustalle, jossa ei ole laukeamis- tai putoamisvaaraa. Jos työkalussa on suuri akku, se pysyy pystyasennossa, mutta se voidaan helposti töytäistä kumoon.

NIKKELIKADMIUMAKKUJA (NiCd) JA NIKKELIMETALLIHY-DRIDIAKKUJA (NiMH) KOSKEVAT ERITYISTURVAOHJEET.

• Älä hävitä akkua polttamalla, vaikka se olisi pahasti vaurioitunut tai loppuun kulunut. Akku voi räjähtää tulessa.
• Akkukennoista voi vuotaa pieni määrä nestettä äärimmäisessä käytössä tai äärilämpötiloissa. Tämä ei ole vika.

Jos kuitenkin ulkotiiviste on rikki:

a. ja akun nestettä pääsee ihollesi, pese ihoa välittömästi saippualla ja vedellä useiden minuuttien ajan.
b. Jos akkunestettä joutuu silmiin, huuhtele puhtaalla vedellä vähintään 10 minuuttia ja käänny välittömästi lääkärin puoleen. (Tiedoksi hoitohenkilöstölle: Neste on 25–35-prosenttista kaliumhydroksidiliuosta.)

LITIUM-IONIAKKUJEN (LI-IONI) ERITYISET TURVALLISUUSOHJEET

• Älä hävitä akkua polttamalla, vaikka se olisi pahasti vaurioitunut tai loppuun kulunut. Akku voi räjähtää tulessa. Litiumioniakkuja poltettaessa syntyy myrkyllisiä höyryjä ja materiaaleja.
• Jos akun sisältö pääsee kosketuksiin ihon kanssa, pese alue välittömästi miedolla saippualla ja vedellä. Jos akun nestettä pääsee silmiin, huuhtele avoinna olevia silmiä 15 minuutin ajan tai kunnes ärsytys loppuu. Jos lääkärin hoito on tarpeen, lääkärille on kerrottava, että akun elektrolyytti koostuu nestemäisten orgaanisten karbonaattien ja litiumsuolojen seoksesta.
• Avattujen akkukennojen sisältö voi ärsyttää hengitysteitä. Vie avattu akku tuuletettuun tilaan. Jos oireet eivät poistu, mene lääkäriin.

VAROITUS: palovammavaara. Akun neste voi syttyä, jos sen lähellä on kipinöitä tai liekkejä.

Akun kansi (kuva 3)

Akun suojakannen tarkoituksena on peittää irrotetun akun liittimet. Jos suojakansi ei ole paikallaan, irralliset metalliesineet voivat aiheuttaa oikosulun liittimiin, mikä johtaa tulipalovaaraan ja vaurioittaa akkua.

1. Irrota suojakansi ennen kuin asetat akun laturiin tai työkaluun (kuva 3A).
2. Aseta suojakansi liitinten päälle heti, kun olet ottanut akun pois laturista tai työkalusta (kuva 3B).

VAROITUS: Varmista ennen irrotetun akun varastointia tai toiseen paikkaan siirtämistä, että akun suojakansi on paikallaan.

Akkuyksikkö (kuva 1)

AKKUTYYPPI

DC720, DC721, DC722, DC725 ja DC727 toimivat 18 voltin akkuyksiköillä.

DC730, DC731, DC732, DC735 ja DC737 toimivat 14,4 voltin akkuyksiköillä.

Työkalut DC742, DC743 ja DC745 toimivat 12 voltin akuilla.

Varastointisuositukset

1. Paras varastointipaikka on viileä ja kuiva paikka, joka on suojattu suoralta auringonvalolta ja lialliselta kuumuudelta ja kylmyydelta.
2. Pitkä varastointi ei vahingoita akkua eikä laturia. Oikeissa olosuhteissa ne voidaan varastoida vähintään viideksi vuodeksi.

Laturin ja akkupakkauksen kuvakkeet

Tässä ohjekirjassa olevien kuvakkeiden lisäksi laturissa ja akkupakkauksessa on seuraavat kuvakkeet:

Lue käyttöohje ennen käyttöä.

Akku latautuu.

Akku on latautunut.

Akku on viallinen.

Liian kuuman/kylmän akun latausviive.

SUOMI

Älä kokeile akkuja sähköä johtavilla esineillä.

Älä lataa vaurioituneita akkuja.

Käytä ainoastaan DEWALT-akkujen kanssa. Muut akut voivat räjähtää ja aiheuttaa henkilövahinkoja ja vaurioita.

Älä altista akkuja vedelle.

Vaihdata vialliset johdot välittömästi.

Lataa ainoastaan 4–40 °C:n lämpötilassa.

Noudata akkuja hävittäessäsi ympäristön kannalta tarpeellista huolellisuutta.

Älä polta NiMH-, NiCd+- ja Li-ioniakkuja.

NiMH Lataa NiMH- ja NiCd-akkuja. NiCd

Li Ion Lataa Li-ioniakkuja.

Katso latausaika teknisistä tiedoista.

Pakkauksen sisältö

Pakkauksessa on:

1 pora/poravasara
2 akkuyksikköä
1 laturi
1 työkalulaatikko (koskee vain K-malleja)
1 ohjekirja
1 rakennekaavio

HUOMAUTUS: Akkupakkaukset ja laturit eivät sisälly N-malleihin.

• Tarkista, onko työkalussa, sen osissa tai lisävarusteissa vaurioita, jotka ovat voineet syntyä kuljetuksen aikana.
• Lue ennen työhön ryhtymistä tämä ohjekirja perusteellisesti, jotta ymmärrät sen sisällön.

Kuvaus (kuva 1)

VAROITUS: Älä koskaan tee muutoksia sähkökäyttöiseen työkaluun tai mihinkään sen osaan. Muutoin voi aiheutua vaurioita tai henkilövahinkoja.

KÄYTTÖTARKOITUS

Nämä porat/ruuvinvääntimet/poravasarat on tarkoitettu ammattilaisten poraus- ja ruuvauslaitteiksi.

ÄLÄ käytä laitetta kosteissa olosuhteissa tai syttyvien nesteiden tai kaasujen läheisyydessä.

Nämä porat/ruuvinvääntimet/poravasarat on tarkoitettu ammattilaisten käyttämiksi sähkötyökaluiksi. ÄLÄ anna työkalua lasten käsiin. Käytön valvonta on välttämätöntä silloin kun työkalun käyttäjät ovat kokemattomia.

a. Liipaisukytkin
b. Eteen-/taakse-painike
c. Vääntömomentin säätökaulus
d. Vaihdevalitsin
e. Työvalo

f. Pikaistukka
g. Akkuyksikkö
h. Akun vapautuspainikkeet

Sähköturvallisuus

Sähkömoottori on suunniteltu vain yhdelle jännitteelle. Tarkista aina, että akun jännite vastaa akun tehokilvessä annettua arvoa. Tarkista myös, että laturisi jännite vastaa verkkojännitettä.

DEWALT-laturi on kaksoiseristetty EN 60335 -standardin mukaisesti; siksi siinä ei tarvita maadoitusjohtoa.

Jos syöttökaapeli on vioittunut, se on vaihdettava DEWALT-huollon kautta saatavaan erikoisvalmisteiseen kaapeliin.

Jatkojohdon käyttö

Jatkojohtoa ei tule käyttää, ellei se ole aivan välttämätöntä. Käytä hyväksyttyä jatkojohtoa, joka soveltuu laturisi syöttötehoon (katso tekniset tiedot). Johtimen pienin sallittu koko on 1 mm²; suurin sallittu pituus on 30 m.

Jos käytät kaapelikelaa, keri kaapeli aina täysin auki.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Poista akku aina ennen työkalun kokoamista ja säätämistä. Kytke työkalu aina pois päältä ennen akun asentamista tai poistamista.

VAROITUS: Käytä ainoastaan DEWALT-akkuja ja -latureita.

Akun kiinnittäminen työkaluun ja irrotus työkalusta (kuva 2)

VAROITUS: Vähennä vakavaa henkilövaurion riskiä kytkemällä työkalu pois päältä ja irrottamalla akku ennen säätöjen tekemistä tai lisävarusteiden ja apuvälineiden irrottamista tai asentamista. Vahingossa tapahtuva käynnistyminen voi aiheuttaa vamman.

AKUN ASENTAMINEN TYÖKALUKAHVAAN

1. Kohdista työkalun runko työkalukahvan sisällä olevan uran suuntaisesti (kuva 2).
2. Liu'uta akku tiukasti kahvaan, kunnes kuulet lukon napsahtavan paikalleen.

AKUN POISTAMINEN TYÖKALUSTA

1. Paina akun vapautuspainikkeita (h) ja vedä akku voimalla työkalukahvasta.
2. Syötä akku laturiin tämän käyttöoppaan laturin toimintaa kuvaavassa osiossa kuvatulla tavalla.

KÄYTTÖ

Käyttöohjeet

VAROITUS: Noudata aina turvallisuusohjeita ja asiaa koskevia säädöksiä.

Säädettävä nopeuskytkin (kuva 1)

Kytke työkalu päälle puristamalla liipaisukytkintä (a).

Kytke työkalu pois päältä vapauttamalla liipaisukytkin. Työkalussa on jarru. Kärki pysähtyy heti, kun laukaisin vapautetaan kokonaan.

HUOMAA: Vaihtuvan nopeusalueen jatkuva käyttö ei ole suositeltavaa. Se voi tuhota kytkimen, joten sitä on vältettävä.

Eteen-/taakse-suunnan ohjauspainike (kuva 1)

Eteen/taakse-suunnan ohjauspainikkeella (b) määritetään työkalun pyörimissuunta, minkä lisäksi se toimii lukituspainikkeena.

Jos haluat työkalun pyörivän eteenpäin, vapauta liipaisinkytkin ja paina työkalun oikealla sivulla olevaa eteen/taakse-suunnan ohjauspainiketta.

Jos haluat työkalun pyörivän taaksepäin, paina työkalun vasemmalla sivulla olevaa eteen/taakse-suunnan ohjauspainiketta.

Jos ohjauspainike on keskiasennossa, työkalu lukittuu pois päältä -asentoon. Varmista ohjauspainikkeen asentoa vaihtaessasi, että liipaisin on vapautettuna.

HUOMAA: Kun työkalua käytetään ensimmäisen kerran pyörimissuunnan vaihtamisen jälkeen, käynnistyksen yhteydessä voi kuulua napsahdus. Tämä on täysin normaalia eikä aiheuta ongelmia.

Vääntömomentin säätökaulus (kuva 1)

Työkalussasi on säädettävä vääntömomentin ruuvainjärjestelmä erimuotoisten ja -kokoisten kiinnitinten kiinnittämistä ja irrotusta varten sekä joissakin malleissa lisäksi vasarajärjestelmä kiviporausta varten. Kauluksen (c) ympärillä on numeroita, poran kärjen symboli sekä joissakin malleissa vasarasymboli. Näitä numeroita käytetään kytkimeen vääntömomentin asettamiseen. Mitä suurempi numero kauluksessa on, sitä suurempi on vääntömomentti ja sitä suurempaa kiinnitintä voidaan käyttää. Valitse numero kiertämällä kaulusta niin kauan, että haluamasi numero on nuolen kohdalla.

Kaksiportainen vaihteisto (kuva 1)

Ruuvinvääntimesi/porasi kaksiportaisuus laajentaa laitteen vaihteiden käyttömahdollisuuksia.

Jos valitset alhaisen nopeus ja korkean vääntömomentin, sammuta laite ja keskeytä työsi. Siirrä vaihdevalitsinta (d) eteenpäin (istukkaa kohti) kuten kuvassa 1.

Jos valitset suuren nopeus ja alhaisen vääntömomentin, sammuta laite ja keskeytä työsi. Siirrä vaihdevalitsinta taaksepäin (istukasta pois päin).

HUOMAUTUS: Älä muuta laitteen vaihteita työkalun käytön aikana. Jos sinulla on vaikeuksia vaihteiden vaihtamisessa, varmista, että kaksiportainen vaihdevalitsin on joko painettu täysin etuasentoon tai täysin taakse.

Työvalo (kuva 1)

Työvalo (e) sijaitsee liipaisinkytkimen (a) yläpuolella. Työvalo aktivoituu, kun liipaisinkytkintä painetaan.

HUOMAUTUS: työvalo on tarkoitettu työkalua ympäröivän työpinnan valaisuun, eikä se ole tarkoitettu käytettäväksi taskulamppuna.

Yksi pikaistukka (kuva 1)

Työkalussasi on pikaistukka (f), jossa on yksi pyörivä holkkipohja istukan yksikätistä käyttöä varten. Noudata näitä toimintaohjeita, kun lisääät porankärjen tai muun lisälaitteen.

SUOMI

1. Lukitse liipaisin OFF-asentoon edellä annettujen ohjeiden mukaisesti.
2. Tartu mustaan istukkapohjaan yhdellä kädellä ja pitele työkalua tukevasti toisella kädellä. Kierrä istukkapohjaa vastapäivään niin pitkälle, että voit kiinnittää siihen haluamasi lisälaitteen.
3. Kiinnitä laite noin 19 mm syvyydelle istukkaan ja kiristä se tukevasti kiertämällä istukkapohjaa myötäpäivään, samalla kun toisella kädellä pitelet työkalua. Työkalussasi on automaattinen karanlukitusjärjestelmä. Näin voit avata ja sulkea istukan yhdellä kädellä.

Toista edellä kuvattu vaihe 2, kun irrotat laitteen.

VAROITUS: Älä yritä kiristää poran kärkiä (tai muita lisälaitteita) siten, että tartut istukan etuosaan ja käynnistät työkalun. Seurauksena voi olla istukan vaurioituminen ja henkilövahinkoja. Vapauta aina liipaisimen lukitus, kun vaihdat lisälaitteita.

Varmistat työkalun mahdollisimman suuren kireyden, kun kiristät istukan yhdellä kädellä istukkaosaan ja pitelet toisella kädellä työkalua.

Poran toiminta (kuva 4)

VAROITUS: Vähennä vakavaa henkilövaurion riskiä kytkemällä työkalu pois päältä ja irrottamalla se virtualähteestä ennen säätöjen tekemistä tai lisävarusteiden ja apuvälineiden irrottamista tai asentamista.

VAROITUS: Henkilövahinkojen riskin pienentämiseksi tarkista AINA, että työkalu on kunnolla kiinnitetty ja sen osat kiristetty paikoilleen. Jos poraat ohutta materiaalia, käytä puista suojaosaa materiaalin vaurioitumisen välttämiseksi.

1. Käytä ainoastaan teräviä porankärkiä. Käytä PUUN työstämiseen alhaista nopeutta ja kieräporan osia, lapio-osia, kairausosia tai reikäsahoja. Käytä METALLIN työstämiseen alhaista nopeutta ja teräsporaosia tai reikäsahoja. Käytä KIVITYÖHÖN, kuten tiilen, sementin, hiilimurskan yms. työstämiseen iskuporaukseen tarkoitettuja karbidikärkiä. Käytä 10 mm suurempiin osiin alhaista nopeutta.
2. Kohdista paine aina suoraan laitteen kärjen suuntaisesti. Käytä riittävää voimaa porausta varten, mutta älä paina niin, että laitteen moottori jumiutuu tai sen kärki vääntyy.
3. Pitele työkalua tukevasti molemmin käsin estääksesi poran kiertymisen. Mikäli

käyttämässäsi mallissa ei ole sivukahvaa, ota kiinni toisella kädellä poran kahvasta ja toisella kädellä akkuosasta.

HUOMIO: Pora saattaa pysähtyä ylikuormituksen johdosta, jolloin laite tekee äkillisen kiertoliikkeen. Varaudu aina laitteen sammumiseen. Estä kiertoliike ja vammat pitämällä poraa tukevalla otteella.

1. JOS PORA PYSÄHTYY, se johtuu tavallisesti laitteen liallisesta tai virheellisestä käytöstä. VAPAUTA LIIPAISIN VÄLITTÖMÄSTI, vie poran kärki työkohteesta ja selvitä jumiutumisen syy. ÄLÄ YRITÄ KÄYNNISTÄÄ JUMIUTUNUTTA PORAA PAINELEMALLA LIIPAISINTA PÄÄLLE JA POIS PÄÄLTÄ — TÄMÄ SAATTAA VAURIOITTAA PORAA.
2. Minimoi laitteen jumiutumisen tai materiaalin läpi työntymisen vaaraa vähentämällä poraan kohdistuvaa painetta ja hellittämällä kärjen otetta reiän viimeisen osan läpi.
3. Pidä laite käynnissä, kun vedät kärjen ulos poratusta reiästä. Tämä auttaa välttämään laitteen kiinnijuuttumista.
4. Erilaisten porausnopeuksien ansiosta porauskohtaa ei tarvitse keskittää. Käytä reiän aloitukseen alhaista nopeutta ja lisää nopeutta puristamalla liipaisinta kovempaa, kun reikä on riittävän syvä poraamiseen ilman kärjen ulos luiskahtamisvaaraa.

Poravasaran toiminta (kuva 5)

1. Käännä kaulus (c) poravasaran symbolia kohti.
2. Valitse korkea nopeusasetus vetämällä valitsinta taaksepäin (istukasta pois päin).
   TÄRKEÄÄ: Käytä ainoastaan karbidikärkiä tai kivikärkiä.
3. Kohdista porauksessa vasaraan voimaa juuri sen verran, kun tarvitaan sen liiallisen pomppimisen tai kärjestä "nousemisen" estämiseksi. Liika voimankäyttö aiheuttaa hitaampia porausnopeuksia, laitteen ylikuumentumista ja alhaisempaa poraustasoa.
4. Poraa suoraan pitämällä laitteen kärki oikeassa kulmassa työhön nähden. Älä käytä sivupainetta laitteen kärkeen porauksen aikana, koska se aiheuttaa kärjen urien tukkeutumista ja hitaampaa porausnopeutta.
5. Jos poravasaran nopeus alkaa hidastua syviä reikiä porattaessa, vedä laitteen kärki osittain ulos reiästä laitteen käynnin aikana jäteaineen poistamiseksi reiästä.

HUOMAUTUS: porausreiästä tuleva tasainen ja jatkuva pöly on merkki sopivasta porausnopeudesta.

Ruvaimen toiminta (kuva 6)

1. Valitse nopeus ja vääntömomentti kaksiportaisella vaihdevalitsimella suunniteltuun toimenpiteeseen sopivaksi.
2. Käännä vääntömomentin säätökaulus haluamaasi asentoon. Pienemmät lukemat osoittavat pienempiä vääntömomentin asetuksia; korkeammat lukemat korkeampia vääntömomentin asetuksia.
3. Kiinnitä käyttämäsi kiinnitinosa istukkaan samalla tavalla kuin kaikki muut poran osat.
4. Harjoittele laitteen käyttöä romulla tai näkymättömissä oleviin kohtiin kauluksen oikean asennon määrittämiseksi.
5. Aloita aina pienemmillä vääntömomentin asetuksilla ja siirry sitten korkeampiin asetuksiin välttääksesi työkalun tai kiinnittimen vaurioitumista.

KUNNOSSAPITO

Sähkökäyttöinen DEWALT-työkalu on suunniteltu siten, että se toimii pitkään hyvin vähäisellä huollolla. Laite toimii jatkuvasti tyydyttävällä tavalla, kun sitä huolletaan oikein ja puhdistetaan säännöllisesti.

VAROITUS: Vähennä vakavaa henkilövaurion riskiä kytkemällä työkalu pois päältä ja irrottamalla

akku ennen säätöjen tekemistä tai lisävarusteiden ja apuvälineiden irrottamista tai asentamista. Vahingossa tapahtuva käynnistyminen voi aiheuttaa vamman.

Voitelu

Moottoroitu työkalu ei vaadi ylimääräistä voitelua.

Puhdistus

VAROITUS: Puhalla lika ja pöly ulos pääkotelosta kuivalla ilmalla aina, kun havaitset lian kertyvän tuuletusaukkojen sisälle ja ympärille. Käytä asianmukaisia silmäsuojaimia ja hyväksyttyä pölysuojainta tämän toimenpiteen aikana.

VAROITUS: Työkalun metallittomien osien puhdistamiseen ei saa käyttää liuottimia tai muita vahvoja kemikaaleja. Nämä kemikaalit voivat heikentää näiden osien valmistuksessa käytettyjä materiaaleja. Käytä ainoastaan mietoon saippuaveteen kostutettua kangasta. Älä koskaan päästä mitään nestettä työkalun sisälle äläkä koskaan upota työkalun mitään osaa nesteeseen.

LATURIN PUHDISTUSOHJEET

VAROITUS: sähköiskun vaara. Irrota laturin virtapistoke pistorasiasta ennen puhdistusta. Voit puhdistaa laturin ulkopinnalla olevan lian ja rasvan liinalla tai pehmeällä harjalla (ei metallisella). Älä käytä vettä tai puhdistusliuoksia.

Lisävarusteet

VAROITUS: Koska tämän tuotteen kanssa ei ole testattu muita kuin DEWALTin tarjoamia lisävarusteita, niiden käyttö tämän työkalun kanssa voi olla vaarallista. Tämän tuotteen kanssa tulee käyttää ainoastaan DEWALTin suosittelemia lisävarusteita. Näin toimimalla vähennetään myös vahingoittumisriskiä.

Kysy jälleenmyyjältäsi lisätietoja työkaluusi soveltuvista lisävarusteista.

Ympäristön suojeleminen

Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa.

Jos huomaat DEWALT-tuotteesi vaativan vaihtoa tai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie tuote lajiteltavaksi.

Kun käytetyn tuotteen ja pakkauksen osat erotetaan toisistaan, materiaali voidaan kierrättää ja käyttää uudelleen. Kierrätetyn materiaalin uudelleen käyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineen tarvetta.

Paikallisten säädösten mukaan sähkötuotteiden osat saatetaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen.

SUOMI

DEWALT tarjoaa mahdollisuuden DEWALT-tuotteiden keräykseen ja kierrätykseen, kun niiden elinkaari on lopussa. Voit käyttää tämän palvelun hyväksesi palauttamalla tuotteesi valtuutettuun korjauspaikkaan, jossa jätteen keräys tehdään puolestasi.

Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DEWALT-toimipisteeseen tässä ohjekirjassa mainittuun osoitteeseen. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• Li-Ion-, NiCd- ja NiMH-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkupakkaukset kierrätetään uudelleen tai hävitetään oikealla tavalla.

TAKUU

• 30 PÄIVÄÄ ILMAN RISKIÄ TYYTYVÄISYYSTAKUU •

Jos et ole täysin tyytyväinen DEWALT-työkalusi toimintaan, palauta se ostopaikkaan 30 päivän kuluessa sellaisena kuin se oli ostettaessa. Saat täyden palautushinnan tai uuden laitteen. Ostotodistus on esitettävä.

• YHDEN VUODEN ILMAINEN HUOLTOSOPIMUS •

Jos tarvitset kunnossapitoa tai huoltoa DEWALT-työkalullesi 12 kuukauden ajan ostohetkestä lukien, saat ilmaisen palvelun valtuutetussa DEWALT-korjauslikkeessä. Ostotodistus on esitettävä. Palveluun sisältyy työ ja moottoroidun työkalun varaosat. Lisälaitteet eivät sisälly ilmaiseen huoltosopimukseen.

• YHDEN VUODEN TÄYSI TAKUU •

Jos DEWALT-tuote vikaantuu väärien materiaalien tai virheellisen työn takia 12 kuukauden kuluessa ostohetkestä, takaamme kaikkien viallisten osien ilmaisen vaihdon tai harkintamme mukaan vaihdamme laitteen uuteen, jos:

• Tuotetta ei ole käytetty väärin.
• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta.
• Ostopäivä on todistettavissa. Tämä takuu tarjotaan ylimääräisenä etuna, ja se on lisänä kuluttajan lakisääteisiin oikeuksiin.

Etsi lähin valtuutettu DEWALT-korjauspaikka soittamalla tämän käyttöohjeen takakannessa olevaan puhelinnumeroon. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com.
