ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BBC300L MAKITA

ΕΛΛΗΝΙΚΑ (Πρωτογενείς οδηγίες)

Γενική περιγραφή

1. Κόκκινη ένδειξη
2. Κουμπί ολίσθησης
3. Μπαταρία
4. Κουμπί ασφάλισης
5. Σκανδάλη διακόπτης
6. Διακόπτης αναστροφής
7. Πατημένη θέση Α για κανονική λειτουργία
8. Πατημένη θέση Β για αφαίρεση χόρτων και θραυσμάτων
9. Μοχλός-διακόπτης αλλαγής ταχύτητας
10. Ενδεικτική λυχνία
11. Η πιο αποτελεσματική περιοχή κοπής
12. Κουμπί
13. Σφικτήρας χερουλιού
14. Στήριγμα χερουλιού
15. Ελατήριο συμπίεσης
16. Εμπόδιο
17. Λαβή
18. Διαχωριστικό
19. Λάμα κοπής
20. Προφυλακτήρας
21. Νάιλον κεφαλή κοπής
22. Προέκταση προφυλακτήρα
23. Δυο μπουλόνια
24. Κάλυμμα προστατευτικού
25. Εξάγωνο άλεν
26. Ροδέλα υποδοχής
27. Ροδέλα σύσφιξης
28. Καπάκι
29. Εξάγωνο παξιμάδι
30. Άξονας με σπείρωμα
31. Μοχλός
32. Πόρπη
33. Τρύπα γράσου
34. Κιβώτιο ταχυτήτων
35. Κάλυμμα
36. Μάνδαλα
37. Πιέστε
38. Καρούλι
39. Για αριστερή περιστροφή
40. Εγκοπές
41. Οφθαλμίδια
42. Προεξοχή (Δεν δείχνεται)
43. Οπή του οφθαλμιδίου

ΠΡΟΔΙΑΓΡΑΦΕΣ

Μοντέλο		BBC231U	BBC300L
Τύπος χερουλιού		Χερούλι ποδηλάτου	Χερούλι σε σχήμα βρόγχου
Ταχύτητα χωρίς φορτίο	Υψηλή	0 - 7.300 min ^-1	0 - 6.600 min ^-1
	Χαμηλή	0 - 5.300 min ^-1	0 - 4.900 min ^-1
Ολικό μήκος		1.880 mm	1.850 mm
Διάμετρος λάμας κοπής		230 mm	-
Διάμετρος κοπής με νάιλον κεφαλή κοπής		-	300 mm
Καθαρό βάρος		7,1 kg	5,9 kg
Ονομαστική τιμή τάσης		D.C. 36 V
⚠️ Προειδοποίηση: Χρησιμοποιήστε μόνο την μπαταρία(ες) που περιγράφονται.		BL3626

• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακτηριστικά στο παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
  • Τα τεχνικά χαρακτηριστικά και η μπαταρία ενδέχεται να διαφέρουν από χώρα σε χώρα.
  • Βάρος μαζί με την μπαταρία σύμφωνα με τη διαδικασία της ΕΡΤΑ 01/2003

Σύμβολα

END008-1

Παρακάτω παρουσιάζονται τα σύμβολα που χρησιμοποιούνται για τον εξοπλισμό. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν από τη χρήση.

⚠️ ...... Δώστε ιδιαίτερη φροντίδα και προσοχή.

...... Διαβάστε το εγχειρίδιο οδηγιών.

Κίνδυνος, δώστε προσοχή στα αντικείμενα που εκτινάσσονται.

Η απόσταση μεταξύ του εργαλείου και των παρευρισκομένων πρέπει να είναι τουλάχιστον 15 μέτρα.

Κρατήστε μακριά τους παρευρισκόμενους.

15m(150cm) ...... Διατηρήστε μια απόσταση τουλάχιστον 15 μέτρα.

Αποφύγετε το κλώτσημα.
...... Na φοράτε κράνος ασφαλείας, προστατευτικά γυαλιά και ωτοασπίδες.
...... Na φοράτε προστατευτικά γάντια.
...... Φοράτε ανθεκτικές μπότες με αντιολισθητικές σόλες. Συνίστανται μπότες ασφαλείας με ενίσχυση στα άκρα των δακτύλων.

...... Μην το εκθέσετε στην υγρασία.

Ανώτατη επιτρεπτή ταχύτητα του εργαλείου.

Cd Ni-MH……Móvo για τις χώρες της ΕΕ Li-ion Μην απορρίπτετε τον ηλεκτρικό εξοπλισμό ή την μπαταρία μαζί με τα οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή Οδηγία

2002/96/EK περί αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού, την 2006/66/EK περί μπαταριών και συσσωρευτών και των αποβλήτων των μπαταριών και των συσσωρευτών και την ενσωμάτωσή τους στην εθνική νομοθεσία, ο ηλεκτρικός εξοπλισμός και η μπαταρία που έχουν φτάσει στο τέλος της ζωής τους πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται σε εγκαταστάσεις περίβαλλοντικής ανακύκλωσης.

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

GEB068-2

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Αν δεν ακολουθήσετε όλες τις προειδοποιήσεις και τις οδηγίες, υπάρχει κίνδυνος ηλεκτροπληξίας, πυρκαγιάς ή/ και σοβαρού τραυματισμού.

Φυλάξετε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

Γενικές οδηγίες

1. Μην επιτρέψετε στα άτομα τα οποία δεν είναι εξοικειωμένα με το Θαμνοκοπτικό/χλοοκοπτικό ή με αυτές τις οδηγίες να λειτουργήσουν το εργαλείο. Το Θαμνοκοπτικό και τα Χλοοκοπτικά αποτελούν κίνδυνο στα χέρια ανειδίκευτων χειριστών.
2. Βεβαιωθείτε ότι το οποιοδήποτε άτομο που πρόκειται να χρησιμοποιήσει το θαμνοκοπτικό/χλοοκοπτικό έχει διαβάσει πρώτα το εγχειρίδιο οδηγιών.
3. Ποτέ μην επιτρέψετε στα άτομα που δεν γνωρίζουν αυτές τις οδηγίες, στα άτομα (συμπεριλαμβανομένων των παιδιών) που παρουσιάζουν ελαττωμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες, στα άτομα με ανεπαρκή εμπειρία και γνώσεις να κάνουν χρήση αυτού του εργαλείου. Μπορεί να υπάρχει περιορισμός όσον αφορά την ηλικία του χρήστη από την τοπική νομοθεσία.
4. Χρησιμοποιείτε το εργαλείο με τη μεγαλύτερη δυνατή φροντίδα και προσοχή.
5. Να χρησιμοποιείτε το εργαλείο μόνο όταν βρίσκεστε σε καλή φυσική κατάσταση. Να διεξάγετε όλη την εργασία με πρεμία και προσοχή. Χρησιμοποιήστε την κοινή λογική και έχετε κατά νου ότι ο χρήστης ή ο χειριστής είναι υπεύθυνος για τα ατυχήματα ή τους κινδύνους που προκαλούνται στα άλλα άτομα ή στην ιδιοκτησία τους.
6. Μην κάνετε χρήση αυτού του εργαλείου όταν είσαστε κουρασμένοι, άρρωστοι ή κάτω από την επίδραση του αλκοόλ ή των φαρμάκων.
7. Το εργαλείο θα πρέπει να σβήσει αμέσως στην περίπτωση που εμφανίσει το οποιοδήποτε σήμα ασυνήθιστης λειτουργίας.

8. Αποσυνδέστε τη μπαταρία από το εργαλείο πριν κάνετε την οποιαδήποτε ρύθμιση, την αλλαγή αξεσουάρ ή την αποθήκευση. Τέτοια προληττικά μέτρα ασφάλειας μειώνουν τον κίνδυνο της τυχαίας ενεργοποίησης του εργαλείου.

9. Μην ασκείτε δύναμη στο εργαλείο, θα πραγματοποιήσει την εργασία καλύτερα και με μικρότερο ρίσκο τραυματισμού στο βαθμό για τον οποίο έχει σχεδιαστεί.

10. Μην τεντώνεστε υπερβολικά. Να στέκεστε πάντοτε σταθερά και ισορροπημένα.

Προοριζόμενη χρήση του εργαλείου

1. Να χρησιμοποιείτε το σωστό εργαλείο. Το θαμνοκοπτικό μπαταρίας/χλοοκοπτικό μεσηνέζας προορίζεται μόνο για την κοπή γρασιδιού, χόρτων, θάμνων και χαμηλής βλάστησης. Δεν πρέπει να χρησιμοποιηθεί για άλλους σκοπούς όπως κοπή άκρων και φρακτών επειδή μπορεί να προκαλέσει τραυματισμό.

Προσωπικός προστατευτικός εξοπλισμός

1. Να ντύνεστε κατάλληλα. Ο ρουχισμός που φοράτε θα πρέπει να είναι λειτουργικός και κατάλληλος, δηλαδή να είναι εφαρμοστός αλλά να μην σας παρεμποδίζει. Μην φοράτε κοσμήματα ή ρούχα τα οποία μπορούν να μπλεχτούν μέσα στους θάμνους ή στους βάτους. Να φοράτε προστατευτικό κάλυμμα μαλλιών που να κρατά μαζεμένα τα μακριά μαλλιά.
2. Για την προστασία του τραυματισμού της κεφαλής, των ματιών, ή των ποδιών καθώς επίσης και την προστασία της ακοής θα πρέπει να χρησιμοποιθεί ο παρακάτω προστατευτικός εξοπλισμός και ο προστατευτικός ρουχισμός κατά τη χρήση της συσκευής. (Εικ. 1)
3. Πάντοτε να φοράτε κράνος όπου υπάρχει ο κίνδυνος της πτώσης αντικειμένων. Το κράνος θα πρέτει να ελέγχεται για την ύπαρξη ζημιάς κατά τακτικά χρονικά διαστήματα και θα πρέτει να αντικαθίσταται τουλάχιστον κάθε 5 χρόνια. Χρησιμοποιείται μόνο εγκεκριμένα κράνη.
4. Η προσωπίδα του κράνους (ή εναλλακτικά προστατευτικά γυαλιά) προστατεύει το πρόσωπο από τα θραύσματα και τις πέτρες που εκτινάσσονται. Κατά τη χρήση του εργαλείου, πάντοτε να φοράτε προστατευτικά γυαλιά ή προσωπίδα για την αποφυγή του τραυματισμού των ματιών.
5. Να φοράτε τον απαραίτητο εξοπλισμό προστασίας ενάντια στο θόρυβο για την αποφυγή πρόκλησης βλάβης στην ακοή (προστατευτικά επικαλύμματα αυτιών, ωτοασπίδες κτλ.). (Εικ. 2)
6. Η φόρμα εργασίας προστατεύει από τις πέτρες και θραύσματα που ίπτανται. Σας συστήνουμε ανεπιφύλακτα τη χρήση της φόρμας εργασίας από το χρήστη.
7. Τα ειδικά γάντια φτιαγμένα από παχύ δέρμα αποτελούν μέρος του συνιστώμενου εξοπλισμού και θα πρέπει πάντοτε να φοριούνται κατά τη χρήση του εργαλείου.
8. Κατά τη χρήση του εργαλείου, πάντοτε να φοράτε ανθεκτικά παπούτσια με αντιολισθητικές σόλες. Αυτά προστατεύουν έναντι των τραυματισμών και διασφαλίζουν το καλό πάτημα.

Ηλεκτρική ασφάλεια και ασφάλεια μπαταρίας

1. Να αποφεύγετε τα επικίνδυνα περιβάλλοντα. Να μην χρησιμοποιήσετε το εργαλείο σε υγρές ή νοτερές

περιοχές και μην το εκθέτετε στη βροχή. Αν εισέλθει νερό στο εργαλείο, αυξάνεται ο κίνδυνος πρόκλησης ηλεκτροπληξίας.

1. Επαναφορτίστε μόνο με τον φορτιστή που καθορίζετε από το κατασκευαστή. Ο φορτιστής που είναι κατάλληλος για έναν τύπο της μπαταρίας μπορεί να δημιουργήσει κίνδυνο πυρκαγιάς όταν χρησιμποιείται με άλλη μπαταρία.
2. Χρησιμοποιήστε τα ηλεκτρικά εργαλεία μόνο με ειδικά καθορισμένες μπαταρίες. Αν χρησιμοποιήσετε άλλες μπαταρίες μπορεί να παρουσιαστεί κίνδυνος για πρόκληση τραυματισμού ή πυρκαγιάς.
3. Όταν η μπαταρία δεν χρησιμοποιείται, φυλάξτε τη μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα, τα οποία μπορούν να δημιουργήσουν σύνδεση από τον ένα πόλο στον άλλο. Η σύνδεση των ακροδεκτών της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά.
4. Σε ακραίες συνθήκες μπορεί να πεταχτεί έξω το υγρό της μπαταρία. Αποφύγετε την επαφή μαζί του. Εάν συμβεί τυχαία επαφή, ξεπλύνετε με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια, ζητήστε ιατρική βοήθεια. Το υγρό που εκτινάχθηκε από την μπαταρία μπορεί να προκαλέσει ερεθισμό ή εγκαύματα.
5. Μην απορρίπτετε την μπαταρία(ες) σε εστία φωτιάς. Το στοιχείο μπορεί να εκραγεί. Ελέγξτε τους τοπικούς κώδικες για πιθανές ειδικές οδηγίες απόρριψης.
6. Μην ανοίξετε ή κομματιάσετε τη μπαταρία(ες). Ο απελευθερωμένος ηλεκτρολύτης προκαλεί διάβρωση και μπορεί να προκαλέσει βλάβη στα μάτια ή στο δέρμα. Μπορεί να είναι τοξικός σε περίπτωση κατάποσης.

Θέτοντας σε λειτουργία το εργαλείο (Εικ. 3)

1. Φροντίστε να μην υπάρχουν παιδιά ή άλλα άτομα μέσα σε μια απόσταση εργασίας 15 μέτρων (50 πόδια), επίσης δώστε προσοχή στα οποιαδήποτε ζώα μέσα στην περιοχή εργασίας. Διαφορετικά σταματήστε τη χρήση του εργαλείου.
2. Πριν από τη χρήση ελέγχετε πάντοτε ότι το εργαλείο είναι ασφαλές για εργασία. Ελέγξτε την ασφάλεια του κοπτικού εργαλείου και το προφυλακτήρα και το διακόπτη ενεργοποίησης/μοχλό για την εύκολη και σωστή λειτουργία του. Ελέγξετε τα χερούλια ώστε να είναι καθαρά και ξηρά και δοκιμάστε την λειτουργία της εκκίνησης/διακοπής του διακόπτη.

3. Ελέγξτε για την ύπαρξη φθαρμένων μερών πριν από την περαιτέρω χρήση του εργαλείου. θα πρέπει να ελέγξετε προσεκτικά για τυχόν ύπαρξη ζημιάς στον προφυλακτήρα ή σε άλλα εξάρτημα για να καθορίσετε ότι θα λειτουργήσουν σωστά και θα πραγματοποιήσουν την προοριζόμενη λειτουργία τους. Ελέγξτε την ευθυγράμμιση των κινούμενων μερών, την στερέωση των κινούμενων μερών, το σπάσιμο εξαρτημάτων, τη στερέωση και οποιαδήποτε άλλη συνθήκη που ενδεχομένως να επηρεάσει τη λειτουργία του εργαλείου. Ένα προστατευτικό ή άλλο εξάρτημα με ζημιά θα πρέπει να επισκευαστεί ή να αντικατασταθεί σε εξουσιοδοτημένο κέντρο σέρβις εκτός εάν δηλώνεται διαφορετικά στο παρόν εγχειρίδιο.

4. Ενεργοποιήστε τον κινητήρα μόνο όταν τα χέρια και τα πόδια βρίσκονται μακριά από το εργαλείο κοπής.

5. Πριν το ξεκίνημα, βεβαιωθείτε ότι το εργαλείο κοπής δεν βρίσκεται σε επαφή με σκληρά αντικείμενα όπως κλαδιά, πέτρες κτλ επειδή το εργαλείο κοπής θα περιστραφεί κατά την εκκίνηση.

Μέθοδος λειτουργίας

1. Χρησιμοποιείτε το εργαλείο μόνο σε συνθήκες καλού φωτισμού και ορατότητας. Κατά τη διάρκεια της εποχής του χειμώνα δώστε προσοχή στις περιοχές που είναι υγρές και γλιστρούν, πάγος και χιόνι (κίνδυνος ολισθηρότητας). Πάντοτε να έχετε ένα ασφαλές πάτημα.
2. Δώστε προσοχή ώστε να μην τραυματιστείτε στα χέρια ή στα πόδια από το εργαλείο κοπής.
3. Ποτέ μην κόβετε επάνω από το ύψος της μέσης σας.
4. Ποτέ να μην λειτουργείτε το εργαλείο όταν είστε ανεβασμένοι πάνω σε σκάλα.
5. Ποτέ να μην σκαρφαλώνετε σε δέντρα για να εκτελέσετε εργασίες κοπής με το εργαλείο.
6. Ποτέ να μην εργάζεστε πάνω σε ασταθείς επιφάνειες.
7. Αφαιρέστε την άμμο, τις πέτρες, τα καρφιά κτλ που βρίσκονται μέσα στο εύρος της περιοχής εργασίας. Τα ξένα στοιχεία μπορεί να προκαλέσουν ζημιά στο εργαλείο κοπής και να δημιουργήσουν επικίνδυνα οπισθολακτίσματα.
8. Εάν το εργαλείο κοπής χτυπήσει πέτρες ή άλλα σκληρά αντικείμενα, αμέσως κλείστε τον κινητήρα και επιθεωρήστε το εργαλείο κοπής.
9. Επιθεωρείτε τη λάμα κοπής για ζημιά ανά τακτά και σύντομα διαστήματα (διάγνωση λεπτών ρωγμών χρησιμοποιώντας το τεστ κρούσης).
10. Πριν το ξεκίνημα της κοπής, το εργαλείο κοπής θα πρέπει να έχει αποκτήσει την πλήρη ταχύτητα λειτουργίας.
11. Να χειρίζεστε το εργαλείο μόνο έχοντας συνδεδεμένο τον ιμάντα ώμου, ο οποίος θα πρέπει να προσαρμόζεται κατάλληλα πριν θέσετε σε λειτουργία το εργαλείο. Είναι σημαντικό να προσαρμόζετε τον ιμάντα ώμου ανάλογα με το σωματικό μέγεθος του χρήστη για την αποφυγή της εμφάνισης της κούρασης κατά τη χρήση.
12. Κατά την χρήση, πάντοτε να κρατάτε το εργαλείο γερά με τα δυο σας χέρια. Ποτέ να μην κρατάτε το εργαλείο με το ένα χέρι κατά τη χρήση. Πάντοτε να έχετε ένα ασφαλές πάτημα.
13. Το εργαλείο κοπής θα πρέπει πάντοτε να είναι εφοδιασμένο με τον προφυλακτήρα. Ποτέ μη λειτουργείτε το εργαλείο με προφυλακτήρες που έχουν φθαρεί ή αφαιρεθεί!
14. Όλος ο προστατευτικός εξοπλισμός όπως προφυλακτήρες και ο ιμάντας ώμου που παρέχεται με αυτό το εργαλείο πρέπει να χρησιμοποιείται κατά τη λειτουργία.
15. Ποτέ να μην χτυπάτε χόρτα ή παρόμοια υλικά με το εργαλείο κοπής για να τα κόψετε.
16. Εκτός από την περίπτωση της έκτακτης ανάγκης, ποτέ να μην ρίξετε ή να πετάξετε το εργαλείο στο έδαφος επειδή αν το κάνετε αυτό μπορεί να προκληθεί σοβαρή ζημιά τσο εργαλείο.

17. Ποτέ να μην σύρετε το εργαλείο στο έδαφος όταν μετακινήστε από ένα μέρος στο άλλο, θα προκληθεί ζημιά στο εργαλείο αν μετακινηθεί με αυτόν τον τρόπο.

18. Πάντοτε να αφαιρείτε τη μπαταρία από το εργαλείο:

- όποτε αφήνετε το εργαλείο χωρίς επίβλεψη;

- πριν από το ξεμπλοκάρισμα;

- πριν από τον έλεγχο, την συντήρηση ή την εκτέλεση εργασίας πάνω στο εργαλείο;

- όποτε το εργαλείο αρχίζει να πάλετε με αφύσικο τρόπο.

1. Πάντοτε να διασφαλίζετε ότι οι οπές εξαερισμού δεν είναι μπλοκαρισμένες από θραύσματα.

Κλώτσημα (κλώτσημα λάμας)

1. Κατά την λειτουργία του εργαλείου, μπορεί να συμβεί ανεξέλεγκτο κλώτσημα (κλώτσημα λάμας). (Εικ. 4)

2. Αυτό μπορεί να συμβεί ιδιαίτερα κατά την προσπάθεια κοπής με το τμήμα της λάμας που βρίσκεται μεταξύ των 12 και 2 “ωρών”.

3. Ποτέ μην χρησιμοποιήσετε το εργαλείο με το τμήμα της λάμας που βρίσκεται μεταξύ των 12 και 2 “ωρών”.

4. Ποτέ μην χρησιμοποιήσετε αυτό το τμήμα της λάμας κοπής πάνω σε στερεά, όπως θάμνοι και δέντρα κτλ. που έχουν διάμετρο μεγαλύτερη από 3 εκατ.

διαφορετικά η λάμα κοπής θα εξοστρακιστεί με μεγάλη δύναμη προκαλώντας τον κίνδυνο τραυματισμών.

Αποτροπή κλωτσήματος

Για την αποφυγή των κλωτσημάτων, τηρήσετε τα παρακάτω:

1. Η χρήση με το τμήμα της λάμας μεταξύ των 12 και 2 “ωρών” προκαλεί κινδύνους, ιδιαίτερα με τη χρήση των μεταλλικών εργαλείων κοπής. (Εικ. 5)
2. Οι εργασίες κοπής με τη χρήση του τμήματος της λάμας των 11 έως 12 “ωρών” και των 2 έως 5 “ωρών”, πρέπει να εκτελούνται από εκπαιδευμένους και έμπειρους χειριστές, και τότε μόνο με δική τους ευθύνη.
3. Είναι εφικτό το κόψιμο με σχεδόν χωρίς κλώτσημα από το τμήμα της λάμας που βρίσκεται μεταξύ των 9 και 11 “ωρών”.

Εργαλεία κοπής

1. Χρησιμοποιήστε μόνο το σωστό εργαλείο κοπής για την εργασία που πρόκειται να κάνετε.
2. Για την κοπή χοντρών υλικών όπως χόρτα, υψηλό γρασίδι, θάμνους, βάτους, χαμόκλαδα, συστάδες κτλ (μέγ. 2 εκ. διάμετρος πάχους), εκτελέστε αυτή την εργασία κοπής περιστρέφοντας ομαλά το εργαλείο σε μισούς κύκλους από τα δεξιά στα αριστερά (με τρόπο παρόμοιο με τη χρήση ενός δρεπανιού).

Οδηγίες συντήρησης

1. Η κατάσταση του εργαλείου κοπής, των προστατευτικών συσκευών και του ιμάντα ώμου θα πρέπει να ελέγχεται πριν από την έναρξη της εργασίας.
2. Ιδιαίτερη προσοχή πρέπει επίσης να δίνεται στις λάμες κοπής, οι οποίες πρέπει να είναι σωστά ακονισμένες.
3. Κλείστε τον κινητήρα και αφαιρέστε την μπαταρία πριν την εκτέλεση της συντήρησης, κατά την αντικατάσταση του εργαλείου κοπής ή κατά τον καθαρισμό του εργαλείου.

4. Ελέγξετε για την ύπαρξη ξεσφιγμένων σφικτήρων και εξαρτημάτων που παρουσιάζουν φθορά όπως ρωγμές στο εργαλείο κοπής.

5. Να ακολουθείτε τις οδηγίες για τη λίπανση του εργαλείου.

6. Όταν δεν χρησιμοποιείτε το εργαλείο, θα πρέπει να το αποθηκεύετε σε ένα στεγνό μέρος που είναι κλειδωμένο ή μη προσβάσιμο στα παιδιά.
7. Χρησιμοποιήστε μόνο τα συνιστώμενα από τον κατασκευαστή ανταλλακτικά και αξεσουάρ.
8. Επιθεωρείτε και συντηρείτε το εργαλείο τακτικά, ειδικά πριν/μετά την χρήση. Η επιδιόρθωση του εργαλείου πρέπει να γίνεται μόνο από ένα εξουσιοδοτημένο κέντρο σέρβις.
9. Να διατηρείτε τα χερούλια στεγνά, καθαρά, χωρίς λάδι και γράσο.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

ΜΗΝ επιτρέψετε στη βολικότητα ή στην εξοικείωσή σας με το προϊόν (που αποκτήθηκε από επανειλημμένη χρήση) να αντικαταστήσει την αυστηρή προσήλωση στους κανόνες ασφάλειας του εν λόγω προϊόντος. Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η μη τήρηση των κανόνων ασφαλείας που διατυπώνονται στο παρόν εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό τραυματισμό.

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

ENC007-5

ΓΙΑ ΤΗΝ ΜΠΑΤΑΡΙΑ

1. Πριν χρησιμοποιήσετε την μπαταρία, διαβάστε όλες τις οδηγίες και τις ενδείξεις προφύλαξης στο (1) φορτιστή μπαταρίας, (2) την μπαταρία και (3) το προϊόν στο οποίο χρησιμοποιείται η μπαταρία.
2. Μην αποσυναρμολογείτε την μπαταρία.
3. Αν ο χρόνος λειτουργίας της μπαταρίας είναι υπερβολικά σύντομος, διακόψτε αμέσως τη λειτουργία. Αν συνεχίσετε, πμορεί να έχει ως αποτέλεσμα τον κίνδυνο υπερθέρμανσης, πιθανών εγκαυμάτων και ακόμη έκρηξης.
4. Αν μπει στα μάτια σας ηλεκτρολύτης, ξεπλύνετε με καθαρό νερό και αναζητήστε αμέσως ιατρική βοήθεια. Μπορεί να χάσετε την όρασή σας.
5. Μη βραχυκυκλώνετε την μπαταρία:

(1) Μην αγγίζετε τους ακροδέκτες με αγώγιμο υλικό.
(2) Μην αποθηκεύετε την μπαταρία σε δοχείο με άλλα μεταλλικά αντικείμενα, όπως καρφιά, νομίσματα, κτλ.
(3) Μην εκθέτετε την μπαταρία σε νερό ή βροχή. Αν βραχυκυκλωθεί η μπαταρία, μπορεί να προκληθεί μεγάλη ροή ηλεκτρικού ρεύματος, υπερθέρμανση, πιθανά εγκαύματα και ακόμη καταστροφή της μπαταρίας.

1. Μην αποθηκεύετε το εργαλείο και την μπαταρία σε μέρη όπου η θερμοκρασία μπορεί να φτάσει ή να ξεπεράσει τους 50°C (122°F).
2. Μην αποτεφρώνετε την μπαταρία ακόμη κι αν παρουσιάζει σοβαρή ζημιά ή είναι εντελώς φθαρμένη. Η μπαταρία μπορεί να εκραγεί σε φωτιά.

3. Να προσέχετε να μη σας πέσει η μπαταρία και να μη συγκρουστεί με κάποιο αντικείμενο.

4. Μη χρησιμοποιείτε μια μπαταρία που έχει υποστεί βλάβη.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

Συμβουλές για τη διατήρηση της μέγιστης ζωής της μπαταρίας

1. Να φορτίζετε την μπαταρία πριν αποφορτιστεί εντελώς.

Πάντοτε να διακόπτετε τη λειτουργία του

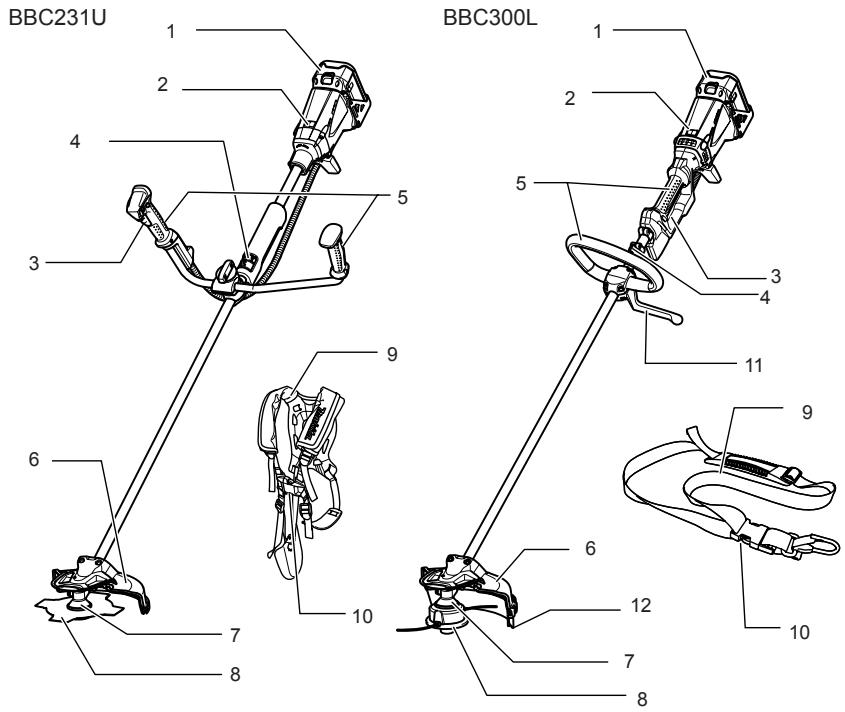

ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ

BBC231U BBC300L 1 2 4 5 3 6 7 8 9 10 11 12 1 2 5 6 7 8 9 10

1	Μπαταρία	7	Κιβώτιο ταχυτήτων
2	Ενδεικτική λυχνία	8	Εργαλείο κοπής
3	Σκανδάλη διακόπτης	9	Ιμάντας ώμου
4	Κρεμάστρα (σημείο ανάρτησης)	10	Πόρπη
5	Λαβή	11	Εμπόδιο
6	Προφυλακτήρας	12	Προέκταση προφυλακτήρα

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει το εργαλείο και έχετε γβάλει την μπαταρία πριν ρυθμίσετε ή ελέγξετε τις λειτουργίες του εργαλείου. Αν δεν σβήσετε το εργαλείο και δεν αφαιρέσετε την μπαταρία από το εργαλείο μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός από τυχαία εκκίνηση.

εργαλείου και να φορτίζετε την μπαταρία όταν παρατηρείται μειωμένη ισχύ του εργαλείου.

1. Ποτέ μην επαναφορτίζετε μια πλήρως φορτισμένη μπαταρία.
   Αν υπερφορτίσετε την μπαταρία, μειώνεται η ωφέλιμη διάρκεια ζωής της.
2. Να φορτίζετε την μπαταρία σε θερμοκρασία δωματίου, δηλαδή στους 10°C έως 40°C (50°F έως 104°F).
   Εάν η μπαταρία είναι θερμή, αφήστε τη να κρυώσει πριν τη φορτίσετε.

Τοποθέτηση ή αφαίρεση της μπαταρίας (Εικ. 6)

ΠΡΟΣΟΧΗ:

- Κρατήστε το εργαλείο και την μπαταρία γερά κατά την τοποθέτηση ή την αφαίρεση της μπαταρίας.

Εάν δεν κρατήσετε το εργαλείο και την μπαταρία καλά μπορεί να γλιστρήσουν από τα χέρια σας και να προκληθεί ζημιά στο εργαλείο και στη μπαταρία αλλά και προσωπικός τραυματισμός.

- Πάντοτε να σβήνετε το εργαλείο πριν την τοποθέτηση ή την αφαίρεση της μπαταρίας.

Για να βγάλετε την μπαταρία, τραβήξτε την από το εργαλείο καθώς σύρετε το κουμπί στο μπροστινό τμήμα της μπαταρίας.

Για να τοποθετήσετε την μπαταρία, ευθυγραμμίστε τη γλωπτίδα στην μπαταρία με την εγκοπή στη θήκη και ολισθήστε τη στη θέση της. Πάντοτε να την τοποθετείτε έως το τέρμα, δηλαδή έως ότου ασφαλίζει στη θέση και ακουστεί ένας χαρακτηριστικός ήχος “κλικ”. Αν μπορείτε να δείτε την κόκκινη ένδείξη στην πάνω πλευρά του κουμπιού, η μπαταρία δεν είναι πλήρως ασφαλισμένη. Εισάγετέ την πλήρως για να μη φαίνεται η κόκκινη ένδείξη. Σε αντίθετη περίπτωση, μπορεί να πέσει κατά λάθος από το εργαλείο και να τραυματίσει εσάς ή κάποιον παρευρισκόμενο.

ΣΗΜΕΙΩΣΗ:

- Να μη χρησιμοποιείτε δύναμη όταν τοποθετείτε την μπαταρία. Αν η μπαταρία δεν ολισθαίνει με ευκολία, δεν την εισήγατε σωστά.

Δράση διακόπτη ρεύματος

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Πριν την τοποθέτηση της μπαταρίας στο εργαλείο, πάντοτε να ελέγχετε ότι η σκανδάλη-διακόττης ενεργοποιείται κανονικά και επιστρέφει στη θέση “OFF” όταν την αφήνετε. Μην τραβάτε τη σκανδάλη-διακόττης με βία χωρίς να πατάτε το κουμπί ασφάλισης. Αυτό μπορεί να προκαλέσει το σπάσιμο του διακόττη. Η λειτουργία ενός εργαλείου με ένα διακόττη που δεν ενεργοποιείται σωστά μπορεί να οδηγήσει στην απώλεια του ελέγχου και το σοβαρό προσωπικό τραυματισμό. (Εικ. 7 και 8)

Για να μην πιέζεται η σκανδάλη-διακόπτης κατά λάθος, παρέχεται ένα κουμπί ασφάλισης. Για να ξεκινήσετε τη λειτουργία του εργαλείου, πιέστε το κουμπί κλειδώματος και τραβήξετε τη σκανδάλη-διακόπτη. Αν αυξήσετε την πίεση στη σκανδάλη-διακόπτης, αυξάνεται η ταχύτητα της συσκευής. Για να σταματήσετε τη συσκευή, αφήστε τη σκανδάλη-διακόπτης.

Διακόπτης Αναστροφής για Αφαίρεση Θραυσμάτων (Εικ. 9 και 10)

Το εργαλείο αυτό διαθέτει διακόπτη αναστροφής που παρέχεται μόνο για την αλλαγή της κατεύθυνσης περιστροφής για την αφαίρεση των χόρτων που έχουν μπλεχτεί στο εργαλείο. Για να λειτουργήσετε το εργαλείο κανονικά, πρέπει να πιέστε την “Α” πλευρά του διακόπτη. Για την αφαίρεση των χόρτων και των θραυσμάτων που έχουν μπλεχτεί μέσα στην κεφαλή περιστροφής, θα πρέπει να αναστραφεί το εργαλείο πιέζοντας την πλευρά “Β” στο διακόπτη. Στη θέση αναστροφής, το εργαλείο θα λειτουργήσει μόνο για μια σύντομη χρονική περίοδο και αυτόματα θα απενεργοποιηθεί.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει τη συσκευή και έχετε βγάλει την μπαταρία πριν αφαιρέσετε τα χόρτα ή τα μπλεγμένα θραύσματα από το εργαλείο, τα οποία δεν μπορούν να αφαιρεθούν με την ανάστροφη λειτουργία. Αν δεν σβήσετε το εργαλείο και δεν αφαιρέσετε την μπαταρία από το εργαλείο μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός από τυχαία εκκίνηση.

ΣΗΜΕΙΩΣΗ:

- Πριν από τη λειτουργία, να ελέγχετε πάντοτε την κατεύθυνση περιστροφής. - Να χρησιμοποιείτε το διακόπτη αναστροφής μόνο όταν το εργαλείο είναι εντελώς ακινητοποιημένο. Αν αλλάξετε την κατεύθυνση περιστροφής πριν ακινητοποιηθεί το εργαλείο, μπορεί να προκληθεί βλάβη στο εργαλείο.

Αλλαγή ταχύτητας (Εικ. 11 και 12)

Μπορούν να προεπιλεγούν δυο ταχύτητες με το διακόπτη αλλαγής ταχύτητας.

Γυρνώντας τον διακόπτη αλλαγής ταχύτητας στην θέση "1" θα τεθεί το εργαλείο στο εύρος χαμηλής ταχύτητας και γυρνώντας τον στη θέση "2" θα τεθεί το εργαλείο στο εύρος υψηλής ταχύτητας.

Σύστημα προστασίας μπαταρίας/ κινητήρα

Η μπαταρία και το εργαλείο διαθέτουν συστήματα προστασίας, τα οποία διακόπτουν ή ελαπτώνουν αυτόματα την παροχή ρεύματος στο εργαλείο σε καταστάσεις υπερθέρμανσης που μπορούν να προκαλέσουν βλάβη στο εργαλείο ή στην μπαταρία. Εάν το εργαλείο υπερθερμανθεί αλλά δεν μπλοκάρει υπάρχει μια διάταξη προστασίας για την ελάττωση των στροφών και την προστασία του κινητήρα. Σε αυτή την περίπτωση, οι δυο ενδεικτικές λυχνίες που περιγράφονται στον παρακάτω πίνακα δεν θα ανάβουν ή δεν θα αναβοσβήνουν.

Όλες οι άλλες προστατευτικές λειτουργίες μπορούν να αναγνωριστούν από τις ενδεικτικές λυχνίες που περιγράφονται στον παρακάτω πίνακα. (Εικ. 13)

ιντο	ωει	Κατάσταση:	Ενέργεια που πρέπει να γίνει
-	Αναβοσβήνει	Η ισχύς της μπαταρίας έχει σχεδόν εξαντληθεί.	Αντικαταστήστε την μπαταρία με μια πλήρως φορτισμένη.
-	Ανάβει	Το σύστημα προστασίας της μπαταρίας διακόπτει το ρεύμα - η ισχύς της μπαταρίας έχει εξαντληθεί.	Αντικαταστήστε την μπαταρία με μια πλήρως φορτισμένη.
Αναβοσβήνει	-	Το σύστημα προστασίας διακόπτει το ρεύμα - ο κινητήρας έχει μπλοκάρει.	Ελευθερώστε τη σκανδάλη-διακόπτης και απομακρύνεται την αιτία του μπλοκαρίσματος του κινητήρα ή της υπερφόρτωσης. Εάν το εργαλείο κοπής είναι μπλοκαρισμένο από μπλεγμένα χόρτα ή παρόμοια, πάντοτε να αφαιρείτε την μπαταρία πριν το καθαρίσετε.
Ανάβει	-	Το σύστημα προστασίας υπερφόρτισης διακόπτει το ρεύμα - υπερφόρτιση.	Ξεκουράστε τη συσκευή για λίγο.
Αναβοσβήνει	Αναβοσβήνει	Ηλεκτρική ή ηλεκτρονική δυσλειτουργία	Απευθυνθείτε στο τοπικό σας εξουσιοδοτημένο κέντρο σέρβις για επισκευές.

Νάιλον κεφαλή κοπής (προαιρετικό εξάρτημα για ένα προϊόν που παρέχετε με τη λάμα κοπής)

ΣΗΜΕΙΩΣΗ:

• Μην προσπαθήσετε να τροφοδοτήσετε την κεφαλή κτυπώντας την όταν το εργαλείο λειτουργεί στις υψηλές στροφές. Η τροφοδοσία με κτύπημα στις υψηλές στροφές μπορεί να προκαλέσει ζημιά στην νάιλον κεφαλή κοπής.
• Η τροφοδοσία με κτύπημα δεν θα λειτουργήσει σωστά εάν η κεφαλή δεν περιστρέφεται. (Εικ. 14)

Η νάιον κεφαλή κοπής είναι μια κεφαλή κοπής διπλής μεσηνέζας με ένα μηχανισμό πρόσκρουσης και τροφοδοσίας. Για να προκληθεί η τροφοδοσία της νάιον μεσηνέζας, η κεφαλή κοπής πρέπει να κτυπηθεί έναντι του εδάφους όταν λειτουργεί στις χαμηλές στροφές. Καθώς τροφοδοτείται έξω η νάιον μεσηνέζα θα κοπεί αυτόματα στο κατάλληλο μήκος από τους κόφτες που βρίσκονται στην προέκταση του προφυλακτήρα.

ΣΗΜΕΙΩΣΗ:

Εάν η νάιον μεσηνέζα δεν τροφοδοτείται με το χτύπημα της κεφαλής, επανατυλίξτε/αντικαταστήστε τη νάιον μεσηνέζα ακολουθώντας τις διαδικασίες που περιγράφονται στην ενότητα “Συντήρηση”.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει το εργαλείο και έχετε βγάλει την μπαταρία πριν εκτελέσετε οποιαδήποτε εργασία σε αυτό. Αν δεν σβήσετε το εργαλείο και δεν αφαιρέσετε την μπαταρία από το εργαλείο μπορεί να προκληθεί σσβαρός προσωπικός τραυματισμός από τυχαία εκκίνηση.
• Ποτέ να μην ξεκινάτε το εργαλείο εκτός και αν είναι πλήρως συναρμολογημένο. Αν το εργαλείο είναι μερικώς συναρμολογημένο τότε μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός από τυχαία εκκίνηση.

Τοποθέτηση της λαβής

Για το μοντέλο BBC231U (Εικ. 15)

Ξεσφίξετε το κουμπί.

Τοποθετήστε το χερούλι μεταξύ του σφικτήρα του χερουλιού και του στηρίγματος του χερουλιού.

Προσαρμόστε το χερούλι κατά μια γωνία που παρέχει μια βολική θέση εργασίας και στη συνέχεια στερεώστε το καλά σφίγγοντας με το χέρι το κουμπί.

Για το μοντέλο BBC300L (Εικ. 16)

Τοποθετήστε το εμπόδιο και την λαβή πάνω στο σωλήνα μετάδοσης κίνησης με τις τέσσερις βίδες. Φροντίστε ώστε το διαχωριστικό στον σωλήνα μετάδοσης κίνησης να είναι τοποθετημένο στο συγκρότημα λαβής/εμποδίου και στον αναρτήρα.

Τοποθετήστε το εμπόδιο στην αριστερή πλευρά του εργαλείου. Στη συνέχεια σφίξτε τις τέσσερις βίδες έτσι ώστε το συγκρότημα λαβής/εμποδίου να μην μπορεί να μετακινθεί ή να περιστραφεί πάνω στον σωλήνα μετάδοσης κίνησης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Μην αφαιρέσετε ή συμπτύξετε το διαχωριστικό. Το διαχωριστικό διατηρεί μια συγκεκριμένη απόσταση μεταξύ των βυο χεριών. Η τοποθέτηση του συγκροτήματος της λαβής/εμποδίου κοντά στη λαβή πέρα από το μήκος του διαχωριστικού μπορεί να προκαλέσει την απώλεια του ελέγχου και το σοβαρό προσωπικό τραυματισμό.

Τοποθέτηση του προφυλακτήρα (Εικ. 17 και 18)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Ποτέ να μην λειτουργήσετε το εργαλείο χωρίς τον προφυλακτήρα που δείχνεται στην θέση του. Αν δεν το κάνετε αυτό, μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός.

Στην περίπτωση της μεταλλικής λάμας (Εικ. 19)

Στερεώστε το προφυλακτήρα πάνω στο σφικτήρα με τα δυο μπουλόνια όπως εμφανίζεται. Σφίξτε ομοιόμορφα τα αριστερά και τα δεξιά μπουλόνια.

Κατά τη χρήση της νάιλον κεφαλής κοπής

⚠️ ΠΡΟΣΟΧΗ:

- Κατά την τοποθέτηση της προέκτασης του προφυλακτήρα προσέξετε να μην έρθετε σε επαφή με τον μιτερό κόφτη της νάιλον μεσηνέζας που παρέχεται πάνω στην προέκταση του προφυλακτήρα. Η επαφή με τον κόφτη μπορεί να προκαλέσει σοβαρό τραυματισμό.

Στερεώστε το προφυλακτήρα πάνω στο σφικτήρα με τα δυο μπουλόνια όπως εμφανίζεται. Σφίξτε ομοιόμορφα τα αριστερά και τα δεξιά μπουλόνια. (Εικ. 20)

Ασφαλίστε την προέκταση του προφυλακτήρα τοποθετώντας την πάνω στη ράγα σύνδεσης που παρέχεται στο κάτω άκρο του προφυλακτήρα, ολισθαινοντας την στη θέση της έως ότου η προέκταση του προφυλακτήρα να κάνει κλικ και να ασφαλίσει στη θέση της. Η προέκταση του προφυλακτήρα είναι σχεδιασμένη έτσι ώστε να μπορεί να στερεωθεί πάνω στον προφυλακτήρα προς μια μόνο διεύθυνση.

ΣΗΜΕΙΩΣΗ:

• Αφαιρέστε την ταινία που είναι κολλημένη στον κόφτη, η οποία κόβει τη νάιλον μεσηνέζα, στην προέκταση του κόφτη κατά την πρώτη χρήση. (Εικ. 21)
  Για να αφαιρέσετε την προέκταση του προφυλακτήρα, χρησιμποποίηστε ένα πλακέ κατασβίδι και τοποθετήστε το μέσα στην μικρή υποδοχή που παρέχεται στο τμήμα ασφάλισης. Για να απασφαλίσετε την προέκταση του προφυλακτήρα πιέστε κάτω το τμήμα ασφάλισης καθώς σπρώχνετε την προέκταση του κάτω προφυλακτήρα προς την διεύθυνση που δείχνεται στην εικόνα. Όταν η προέκταση του προφυλακτήρα αρχίζει να ολισθαίνει τότε είναι απασφαλισμένη και μπορεί να αφαιρεθεί από τον προφυλακτήρα συνεχίζοντας την ολίσθησή της.

Τοποθέτηση της λάμας κοπής

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Η εξωτερική διάμετρος της λάμας κοπής πρέπει να είναι 230 mm. Ποτέ να μην χρησιμοποιήσετε λάμες που υπερβαίνουν τα 230 χιλ σε εξωτερική διάμετρο.

⚠️ ΠΡΟΣΟΧΗ:

• Η λάμα κοπής πρέπει πάντοτε να είναι γυαλισμένη, και χωρίς ρωγμές ή σπασίματα. Γυαλίστε ή αντικαταστήστε την λάμα κοπής κάθε τρεις ώρες λειτουργίας.
• Πάντοτε να φοράτε γάντια κατά τον χειρισμό της λάμας κοπής.
• Πάντοτε να τοποθετείτε το κάλυμμα της λάμας όταν το εργαλείο δεν βρίσκεται σε χρήση ή κατά την μεταφορά του.
• Το παξιμάδι στερέωσης της λάμας κοπής (με ελατηριωτή ροδέλα) είναι ένα αναλώσιμο εξάρτημα. Εάν εμφανιστεί η οποιαδήποτε φθορά ή παραμόρφωση στη ελατηριωτή ροδέλα, αντικαταστήστε πο παξιμάδι. Απευθυνθείτε στο τοπικό σας εξουσιοδοτημένο κέντρο σέρβις για να την παραγγείλετε.

ΣΗΜΕΙΩΣΗ:

- Φροντίστε να χρησιμοποιήσετε μια αυθεντική λάμα κοπής της Makita.

Αναποδογυρίστε το εργαλείο ώστε να μπορείτε εύκολα να αντικαταστήσετε τη λάμα κοπής. (Εικ. 22)

Για να αποσυναρμολογήσετε την λάμα κοπής, εισάγετε το εξάγωνο άλεν μέσα στην τρύπα στο κάλυμμα του

προστατευτικού και στο κιβώτιο ταχυτήτων. Περιστρέψετε την ροδέλα υποδοχής έως ότου να κλείδώσει με το εξάγωνο άλεν. Ξεσφίζε το εξάγωνο παξιμάδι (αριστερό σπείρωμα) με το κλειδί και αφαιρέστε το παξιμάδι, το καπάκι, τη ροδέλα σύσφιξης και το εξάγωνο άλεν. (Εικ. 23)

Στερεώστε τη λάμα κοπής πάνω στον άξονα έτσι ώστε ο οδηγός της ροδέλας υποδοχής να ταιριάζει στην τρύπα του άξονα στην λάμα κοπής. Τοποθετήστε τη ροδέλα σύσφίξης, το καπάκι και στερεώστε τη λάμα κοπής με το εξάγωνο παξιμάδι σφίγγοντας με ροπή 13 έως 23 Nm καθώς κρατάτε την ροδέλα υποδοχής με το εξάγωνο άλεν. (Εικ. 24)

Φροντίστε ώστε η λάμα να έχει την πάνω μεριά αριστερά.

Τοποθέτηση της νάιλον κεφαλής κοπής

⚠️ ΠΡΟΣΟΧΗ:

- Να χρησιμοποιείτε την νάιλον κεφαλή κοπής μόνο όταν είναι τοποθετημένοι ο προφυλακτήρας και η προέκταση του προφυλακτήρα. Αν δεν το κάνετε αυτό, μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός.

ΣΗΜΕΙΩΣΗ:

- Φροντίστε να χρησιμοποιήσετε μια αυθεντική νάιλον κεφαλή κοπής της Makita.

Αναποδογυρίστε το εργαλείο ώστε να μπορείτε εύκολα να αντικαταστήσετε τη νάιλον κεφαλή κοπής. (Εικ. 25) Βάλτε το εξάγωνο άλεν μέσα στην τρύπα στο κάλυμμα του προστατευτικού και στο κιβώτιο ταχυτήτων και περιστρέψετε τη ροδέλα υποδοχής έως ότου κλειδώσει με το εξάγωνο άλεν. Στερεώστε την νάιλον κεφαλή κοπής πάνω στον άζονα που διαθέτει στπείρωμα και σφίξτε την περιστρέφοντας την αριστερόστροφα. Αφαιρέστε το εξάγωνο άλεν.

Για να αφαιρέσετε την νάιλον κεφαλή κοπής, περιστρέψετε την νάιλον κεφαλή κοπής δεξιόστροφα καθώς κρατάτε τη ροδέλα υποδοχής με το εξάγωνο άλεν.

⚠️ ΠΡΟΣΟΧΗ:

- Εάν κατά τη λειτουργία η νάιλον κεφαλή κοπής κτυπήσει κατά λάθος ένα βράχο ή ένα σκληρό αντικείμενο το κοπτικό θα πρέτει να σταματήσει και να επιθεωρηθεί για την ύπαρξη ζημιάς. Εάν πάθει ζημιά η νάιλον κεφαλή κοπής τότε θα πρέπει να αντικατασταθεί αμέσως. Η χρήση μιας νάιλον κεφαλής κοπής που έχει υποστεί ζημιά μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

ΛΕΙΤΟΥΡΓΙΑ

Σωστός χειρισμός του μηχανήματος (BBC231U)

Σωστή θέση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Πάντοτε να έχετε τη συσκευή στην δεξιά σας πλευρά ώστε ο άξονας του αριστερού χερουλιού να βρίσκεται πάντοτε μπροστά από το σώμα σας. Η σωστή τοποθέτηση του εργαλείου σας παρέχει τον πλήρη έλεγχο και θα ελαττώσει τον κίνδυνο σοβαρού προσωπικού τραμματισμού που προκαλείται από το κλώτσημα. (Εικ. 26)

Όπως δείχνεται στην εικόνα, βάλετε τον ιμάντα ώμου και κρεμάστε το εργαλείο καλά στη δεξιά σας πλευρά έτσι ώστε ο άξονας του αριστερού χερουλιού να βρίσκεται πάντοτε μπροστά σας.

Στερέωση του ιμάντα ώμου (Εικ. 27)

Φορέσετε τον ιμάντα ώμου στην πλάτη σας και ασφαλίστε τον έως ότου ακουστεί το κλικ. Βεβαιωθείτε ότι δεν μπορεί να βγει τραβώντας τον. Κρεμάστε το εργαλείο όπως δείχνεται.

Προσαρμόστε το μήκος του ιμάντα έτσι ώστε η λάμα κοπής να είναι παράλληλη ως προς το έδαφος σε ένα ύψος των 10 με 30 εκατ. από το έδαφος.

Αποσύνδεση (Εικ. 28)

Παρέχεται μια πόρπη με μια διάταξη εύκολης απελευθέρωσης που μπορεί να γίνει πατώντας απλά και τις δυο πλευρές της πόρπης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Τη στιγμή αυτή δώστε μεγάλη προσοχή για να διατηρήσετε τον έλεγχο του εργαλείου. Μην επιτρέψετε στο εργαλείο να εκτραπεί προς τα εσάς ή προς τον οποιονδήποτε στην περιοχή εργασίας. Αν δεν το κάνετε αυτό, μπορεί να προκληθεί σοβαρός τραυματισμός.

Σωστός χειρισμός του εργαλείου (BBC300L)

Σωστή θέση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Πάντοτε να έχετε το εργαλείο στην δεξιά σας πλευρά ώστε το φράγμα να βρίσκεται πάντοτε μπροστά από το σώμα σας. Η σωστή τοποθέτηση του εργαλείου σας παρέχει τον πλήρη έλεγχο και θα ελαττώσει τον κίνδυνο σοβαρού προσωπικού τραυματισμού που προκαλείται από το κλώτσημα. (Εικ. 29)

Όπως δείχνεται στην εικόνα, βάλετε τον ιμάντα ώμου στον δεξιό σας ώμο περνώντας το κεφάλι και το αριστερό μπράτσο σας μέσα από αυτόν και διατηρήστε το εργαλείο στη δεξιά σας πλευρά έτσι ώστε να παραμένει πάντοτε το φράγμα μπροστά από το σώμα σας.

Στερέωση του ιμάντα ώμου (Εικ. 30)

Αφού φορέσετε τον ιμάντα ώμου μπορείτε να στερεώσετε το εργαλείο πάνω του, συνδέοντας τις πόρτες που παρέχονται τόσο στο γάντζο του εργαλείου όσο και στον ιμάντα. Βεβαιωθείτε ότι οι πόρτες κάνουν κλικ και ασφαλίζουν εντελώς στη θέση τους:

Για να προσαρμόστε κατάλληλα τον ιμάντα, κρεμάστε το εργαλείο όπως φαίνεται στην πρώτη εικόνα παραπάνω, έτσι ώστε το εργαλείο κοπής να μπορεί να κρατηθεί παράλληλα με το έδαφος σε ένα ύψος των 10 με 30 εκατ. πάνω από το έδαφος.

Αποσύνδεση (Εικ. 31)

Παρέχεται μια πόρπη με μια διάταξη εύκολης απελευθέρωσης που μπορεί να γίνει πατώντας απλά και τις δυο πλευρές της πόρπης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Δώστε μεγάλη προσοχή για να διατηρήσετε πάντοτε τον έλεγχο του εργαλείου. Μην επιτρέψετε στο εργαλείο να εκτραπεί προς τα εσάς ή προς τον οποιονδήποτε στην περιοχή εργασίας. Αν δεν το

κάνετε αυτό, το εργαλείο μπορεί να προκαλέσει σοβαρό τραυματισμό στους παρευρισκόμενους και στον χειριστή.

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει το εργαλείο και έχετε βγάλει την μπαταρία πριν εκτελέσετε οποιαδήποτε εργασία ελέγχου ή συντήρησης σε αυτό. Αν δεν σβήσετε το εργαλείο και δεν αφαιρέσετε την μπαταρία από το εργαλείο μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός από τυχαία εκκίνηση.

ΣΗΜΕΙΩΣΗ:

- Μην χρησιμοποιήσετε βενζίνη, βενζόλη, διαλυτικό, αλκοόλη ή κάτι παρόμοιο. Μπορεί να προκληθεί αποχρωματισμός, παραμόρφωση ή ρωγμές.

Παροχή γράσου στο κιβώτιο ταχυτήτων (Εικ. 32)

Βάλτε γράσο (Shell Alvania 2 ή ισοδύναμο) στο κιβώτιο ταχυτήτων μέσα από την τρύπα του γράσου κάθε 30 ώρες. (Το αυθεντικό γράσο Makita μπορεί να αγοραστεί από τον αντιπρόσωπο της Makita.)

Αντικατάσταση της νάιλον μεσηνέζας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει το εργαλείο και έχετε βγάλει την μπαταρία πριν εκτελέσετε οποιαδήποτε εργασία ελέγχου ή συντήρησης σε αυτό. Αν δεν σβήσετε το εργαλείο και δεν αφαιρέσετε την μπαταρία από το εργαλείο μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός από τυχαία εκκίνηση. - Φροντίστε ώστε το κάλυμμα της νάιλον κεφαλής κοπής να είναι στερεωμένο κατάλληλα στη θήκη όπως περιγράφεται παρακάτω. Αν δεν ασφαλίσετε κατάλληλα το κάλυμμα, μπορεί να προκληθεί η εκτόξευση της νάιλον κεφαλής κοπής προκαλώντας το σοβαρό προσωπικό τραυματισμό. (Εικ. 33)

Πιέστε τις εγκοπές στη θήκη προς τα μέσα και ανυψώσετε για να αφαιρέσετε το κάλυμμα. Απορρίψτε την οποιαδήποτε νάιλον μεσηνέζα που έχει απομείνει. (Εικ. 34)

Αγκιστρώστε το κέντρο της καινούργιας νάιλον μεσηνέζας στην εγκοττή στο κέντρο του καρουλιού ανάμεσα στα 2 κανάλια που παρέχονται για τη νάιλον μεσηνέζα. Η μια πλευρά της μεσηνέζας πρέπει να είναι 80 χιλ μακρύτερη από την άλλη πλευρά.

Τυλίξτε και τα δυο άκρα καλά γύρω από το καρούλι προς την διεύθυνση που δείχνεται πάνω στην κεφαλή για αριστερόστροφη κατεύθυνση που υποδεικνύεται από το LΗ. (Εικ. 35)

Τυλίξτε γύρω όλη τη μεσηνέζα εκτός από ένα μήκος 100 χιλ, αφήνοντας προσωρινά τα αγκιστρωμένα άκρα μέσα στην εγκοπή στο πλάι του καρουλιού. (Εικ. 36) Στερεώστε το καρούλι μέσα στη θήκη έτσι ώστε οι αυλακώσεις και οι προεξοχές στο καρούλι να ταιριάζουν με αυτές στη θήκη. Να έχετε στην κορυφή την πλευρά με τα γράμματα ορατά στο καρούλι. Τώρα, απαγκιστρώστε τα άκρα της μεσηνέζας από την προσωρινή τους θέση και

περάστε τις μεσηνέζες μέσα στα οφθαλμίδια για να βγουν έξω από την θήκη. (Εικ. 37)

Ταιριάστε την προεξοχή στην κάτω πλευρά του καλύμματος με τις εγκοπές των οφθαλμιδίων. Στη συνέχεια σπρώξτε το κάλυμμα καλά πάνω στην θήκη για το ασφαλίσετε. Φροντίστε ώστε τα μάνταλα να εκτίνονται πλήρως πάνω στο κάλυμμα.

Για να διατηρείται η ΑΣΦΑΛΕΙΑ και η ΑΞΙΟΠΙΣΤΙΑ του προϊόντος, οι εργασίες επισκευής, καθώς και οποιαδήποτε άλλη εργασία συντήρησης ή ρύθμισης, θα πρέπει να εκτελούνται σε εξουσιοδοτημένα κέντρα

εξυπηρέτησης της Makita, και πάντοτε με τη χρήση ανταλλακτικών της Makita.

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πριν ζητήσετε επισκευές, προβείτε πρώτα στον δικό σας έλεγχο. Εάν βρείτε κάποιο πρόβλημα που δεν επεξηγείται στο εγχειρίδιο, μην προσπαθήσετε να αποσυναρμολογήσετε τη συσκευή. Ανταυτού, επικοινωνήστε με τα εξουσιοδοτημένα κέντρα εξυπηρέτησης της Makita και πάντοτε χρησιμοποιήστε τα ανταλλακτικά της Makita για τις επισκευές.

Κατάσταση δυσλειτουργίας	Αιτία	Δράση
Ο κινητήρας δεν λειτουργεί.	Δεν είναι τοποθετημένη η μπαταρία.	Τοποθετήστε τη μπαταρία.
	Πρόβλημα μπαταρίας (υπόταση)	Επαναφορτίστε τη μπαταρία. Εάν η επαναφόρτιση δεν είναι αποτελεσματική, αντικαταστήστε την μπαταρία.
	Το σύστημα κίνησης δεν λειτουργεί σωστά.	Απευθυνθείτε στο τοπικό σας εξουσιοδοτημένο κέντρο σέρβις για την επισκευή.
Ο κινητήρας σταματά να λειτουργεί μετά από σύντομη χρήση.	Αντίστροφη περιστροφή.	Αλλάξτε την διεύθυνση περιστροφής με το διακόπτη αναστροφής.
	Το επίπεδο φόρτισης της μπαταρίας είναι χαμηλό.	Επαναφορτίστε τη μπαταρία. Εάν η επαναφόρτιση δεν είναι αποτελεσματική, αντικαταστήστε την μπαταρία.
	Υπερθέρμανση.	Σταματήστε τη χρήση του εργαλείου και αφήστε το να κρυώσει.
Δεν επιτυγχάνει τις μέγιστες στροφές.	Η μπαταρία δεν έχει τοποθετηθεί σωστά.	Τοποθετήστε την μπαταρία όπως έχει περιγραφεί σε αυτόν τον οδηγό.
	Η ισχύς της μπαταρίας ελαττώνεται.	Επαναφορτίστε τη μπαταρία. Εάν η επαναφόρτιση δεν είναι αποτελεσματική, αντικαταστήστε την μπαταρία.
	Το σύ στημα κίνησης δεν λειτουργεί σωστά.	Απευθυνθείτε στο τοπικό σας εξουσιοδοτημένο κέντρο σέρβις για την επισκευή.
Το εργαλείο κοπής δεν περιστρέφεται: σταματήστε το μηχάνημα αμέσως!	Ένα ξένο αντικείμενο όπως ένα κλαδί έχει μπλοκάρει μεταξύ του προφυλακτήρα και της νάιλον κεφαλής κοπής ή της λάμας κοπής.	Αφαιρέστε το ξένο αντικείμενο.
	Έχει ξεσφίξει το παξιμάδι στερέωσης της λάμας κοπής.	Τοποθετήστε το παξιμάδι σωστά όπως έχει περιγραφεί σε αυτόν τον οδηγό.
	Η λάμα κοπής έχει καμφθεί.	Αντικαταστήστε τη λάμα κοπής.
	Το σύστημα κίνησης δεν λειτουργεί σωστά.	Απευθυνθείτε στο τοπικό σας εξουσιοδοτημένο κέντρο σέρβις για την επι σκευή.
Ανώμαλη δόνηση: σταματήστε το μηχάνημα αμέσως!	Ένα μέρος της νάιλον μεσηνέζας έχει σπάσει και η κεφαλή δεν έχει ισορροπία.	Κτυπήστε την νάιλον κεφαλή κοπής στο έδαφος καθώς αυτή περιστρέφεται για να προκληθεί η τροφοδοσία της μεσηνέζας.
	Η λάμα κοπής έχει καμφθεί, ραγίσει ή φθαρεί.	Αντικαταστήστε τη λάμα κοπής
	Έχει ξεσφίξει το παξιμάδι στερέωσης της λάμας κοπής.	Τοποθετήστε το παξιμάδι σωστά όπως έχει περιγραφεί σε αυτόν τον οδηγό.
	Η λάμα κοπής δεν είναι στερεωμένη σωστά.
	Το σύστημα κίνησης δεν λειτουργεί σωστά.	Απευθυνθείτε στο τοπικό σας εξουσιοδοτημένο κέντρο σέρβις για την επισκευή.
Το εργαλείο κοπής και ο κινητήρας δεν σταματούν:Αφαιρέστε τη μπαταρία αμέσως!	Ηλεκτρική ή ηλεκτρονική δυσλειτουργία.	Αφαιρέστε την μπαταρία και επικοινωνήστε με το τοπικό σας εξουσιοδοτημένο κέντρο σέρβις για την επισκευή.

ΑΞΕΣΟΥΑΡ

ΠΡΟΣΟΧΗ:

- Συνιστάται η χρήση αυτών των αξεσουάρ ή εξαρτημάτων με το εργαλείο της Makita, όπως περιγράφεται στο παρόν εγχειρίδιο. Αν χρησιμοποιήσετε άλλα αξεσουάρ ή εξαρτήματα μπορεί να παρουσιαστεί κίνδυνος για πρόκληση τραυματισμού προσώπων. Να χρησιμοποιείτε τα αξεσουάρ και τα εξαρτήματα μόνο για το σκοπό για τον οποίο προορίζονται.

Αν χρειάζεστε κάποια βοήθεια ή περισσότερες πληροφορίες σχετικά με τα αξεσουάρ αυτά, απευθυνθείτε στο πλησιέστερο κέντρο εξυπηρέτησης της Makita.

• Λάμα κοπής
  • Νάιλον κεφαλή κοπής
• Προσάρτημα κοντάρι ψαλιδιού μπορντούρας (για το μοντέλο BBC300L)
• Προσάρτημα κονταρο-αλυσοπρίονο (για το μοντέλο BBC300L)
  • Προσάρτημα καλλιεργητής (για το μοντέλο BBC300L)
  • Αυθεντική μπαταρία και φορτιστής της Makita

Για το μοντέλο BBC231U

Θόρυβος

ENG104-2

Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει καθοριστεί σύμφωνα με το ISO22868:

Επίπεδο ηχητικής πίεσης (LpA): 79,7 dB (A)

Αβεβαιότητα (Κ): 2,5 dB (Α)

Το επίπεδο θορύβου κατά τη λειτουργία ενδέχεται να υπερβεί τα 80 dB (A).

Να φοράτε ωτοασπίδες.

Δόνηση

ENG244-1

Η τιμή εκπομπής δόνησης έχει καθοριστεί σύμφωνα με το ISO22867, EN786:

Εκπομπή δόνησης (a _h ): 2,5 m/s ^2 ή λιγότερο

Αβεβαιότητα (Κ): 1,5 m/s²

Για το μοντέλο BBC300L

Θόρυβος

ENG104-2

Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει καθοριστεί σύμφωνα με το EN786:

Επίπεδο ηχητικής πίεσης (L _pA ): 79,3 dB (A)

Αβεβαιότητα (Κ): 2,5 dB (Α)

Το επίπεδο θορύβου κατά τη λειτουργία ενδέχεται να υπερβεί τα 80 dB (A).

Να φοράτε ωτοασπίδες.

Δόνηση

ENG244-1

Η τιμή εκπομπής δόνησης έχει καθοριστεί σύμφωνα με το EN786:

Εκπομπή δόνησης (a_h): 2,5 m/s² ή λιγότερο

Αβεβαιότητα (K): 1,5 m/s²

Για Ευρωπαϊκές χώρες μόνο

ENH035-1

ΕΚ – Δήλωση συμμόρφωσης

Η Εταιρία Makita ως υπεύθυνος κατασκευαστής, δηλώνει ότι το παρακάτω μηχάνημα ή μηχανήματα της Makita:

Ονομασία Μηχανήματος:

Θαμνοκοπτικό μπαταρίας

Αρ. Μοντέλου/ Τύπος: BBC231U

Προδιαγραφές: δείτε τον πίνακα “ΠΡΟΔΙΑΓΡΑΦΕΣ”. αποτελεί παραγωγή σε σειρά και

Συμμορφώνεται με τις ακόλουθες Ευρωπαϊκές Οδηγίες:

Και κατασκευάζεται σύμφωνα με τα παρακάτω πρότυπα ή τυποποιημένα έγγραφα:

Ο εξουσιοδοτημένος μας αντιπρόσωπος στην Ευρώπη διατηρεί τα τεχνικά έγγραφα, ο οποίος είναι:

Makita International Europe Ltd.

Η διαδικασία εκτίμησης συμμόρφωσης που απαιτείται από την Οδηγία 2000/14/ΕΚ εκτελέστηκε σύμφωνα με το Παράρτημα V.

1. 1. 2009

Tomoyasu Kato

Διευθυντής

Makita Corporation

Για Ευρωπαϊκές χώρες μόνο

ENH215-1

ΕΚ – Δήλωση συμμόρφωσης

Η Εταιρία Makita ως υπεύθυνος κατασκευαστής,

δηλώνει ότι το παρακάτω μηχάνημα ή μηχανήματα

της Makita:

Ονομασία Μηχανήματος:

Θαμνοκοπτικό μπαταρίας με μεσηνέζα

Αρ. Μοντέλου/ Τύπος: BBC300L

Προδιαγραφές: δείτε τον πίνακα “ΠΡΟΔΙΑΓΡΑΦΕΣ”.

αποτελεί παραγωγή σε σειρά και

Συμμορφώνεται με τις ακόλουθες Ευρωπαϊκές

Οδηγίες:

Και κατασκευάζεται σύμφωνα με τα παρακάτω πρότυπα ή

τυποποιημένα έγγραφα:

EN709, EN/ISO10517, EN/ISO11680, EN/ISO11806,

EN60335, EN60745

Ο εξουσιοδοτημένος μας αντιπρόσωπος στην Ευρώπη

διατηρεί τα τεχνικά έγγραφα, ο οποίος είναι:

Makita International Europe Ltd.

Η διαδικασία εκτίμησης συμμόρφωσης που απαιτείται

από την Οδηγία 2000/14/ΕC εκτελέστηκε σύμφωνα με το

Παράρτημα VIII.

Κοινοποιημένος Οργανισμός:

Stein D-51105 Köln, αρ. αναγνώρισης 0197

Μετρημένο Επίπεδο Ηχητικής Ισχύος: 91,3 dB

Εγγυημένο Επίπεδο Ηχητικής Ισχύος: 93 dB

1. 1. 2009

Tomoyasu Kato

Διευθυντής

Makita Corporation
