MANUALE UTENTE BBC300L MAKITA

ITALIANO (Istruzioni originali)

Spiegazione della vista generale

1.	Indicatore rosso	14.	Supporto dell'impugnatura	29.	Dado esagonale
2.	Pulsante scorrevole	15.	Molla di compressione	30.	Perno filettato
3.	Batteria	16.	Barriera	31.	Leva
4.	Sicura di accensione	17.	Impugnatura	32.	Fibbia
5.	Interruttore di accensione	18.	Distanziatore	33.	Foro per il grasso
6.	Leva di inversione della rotazione	19.	Lama da taglio	34.	Scatola degli ingranaggi
7.	Posizione A premuta per il funzionamento normale	20.	Protezione	35.	Coperchio
		21.	Testina da taglio in nylon	36.	Chiusure
8.	Posizione B premuta per la rimozione di erbacce e detriti	22.	Estensione della protezione	37.	Premere
		23.	Due bulloni	38.	Bobina
9.	Leva di regolazione della velocità	24.	Coperchio protettivo	39.	Per la rotazione verso sinistra
10.	Spia luminosa	25.	Chiave esagonale	40.	Tacche
11.	Area di taglio più efficace	26.	Rondella ricevente	41.	Occhielli
12.	Manopola	27.	Rondella del morsetto	42.	Sporgenza (non rappresentata)
13.	Morsetto dell'impugnatura	28.	Anello conico	43.	Fessura dell'occhiello

CARATTERISTICHE TECNICHE

Modello		BBC231U	BBC300L
Tipo di impugnatura		Impugnatura a manubrio	Impugnatura ad anello
Velocità a vuoto	Alta	0 - 7.300 min ^-1	0 - 6.600 min ^-1
	Bassa	0 - 5.300 min ^-1	0 - 4.900 min ^-1
Lunghezza totale		1.880 mm	1.850 mm
Diametro della lama da taglio		230 mm	-
Diametro di taglio con testina da taglio in nylon		-	300 mm
Peso netto		7,1 kg	5,9 kg
Tensione nominale		36 V CC
⚠️ Avvertenza: Batterie standardUtilizzare esclusivamente le batterie indicate.		BL3626

• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche senza preavviso in virtù del nostro programma continuo di ricerca e sviluppo.
• Le caratteristiche tecniche e le batterie possono differire da paese a paese.
• Peso, comprensivo di batteria, calcolato in base alla procedura EPTA 01/2003

Simboli

END008-1

Di seguito sono riportati i simboli utilizzati per l'apparecchio. È importante comprenderne il significato prima dell'uso.

Prestare particolare cura e attenzione.

Leggere il manuale di istruzioni.

Pericolo; prestare attenzione agli oggetti scagliati.

La distanza tra l'utensile e gli astanti deve essere di almeno 15 m.

Mantenere a distanza gli osservatori.

Mantenere una distanza di almeno 15 m.

Evitare i contraccolpi.

Indossare elmetto, occhiali protettivi e cuffie antirumore.

Indossare guanti di protezione.

Indossare calzature pesanti con suola antiscivolo. Si consigliano scarpe di sicurezza con puntale in metallo.

Evitare l'esposizione all'umidità.

Velocità massima ammissibile dell'utensile.

Cd Ni-MH Li-ion

Solo per i paesi UE

Non gettare le apparecchiature elettriche o le batterie tra i rifiuti domestici.

Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la Direttiva Europea 2006/66/CE sulle batterie e gli accumulatori e sui rifiuti di batterie e di accumulatori, e la sua attuazione in conformità alle norme nazionali, le

apparecchiature elettriche e le batterie esauste devono essere raccolte separatamente, al fine di essere riciclate in modo eco-compatibile.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA GEB068-2

GEB068-2

⚠ AVVERTENZA! Leggere attentamente tutte le avvertenze di sicurezza e le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può condurre a scariche elettriche, incendi e/o gravi infortuni.

Conservare tutte le avvertenze e le istruzioni per farvi riferimento in futuro.

Istruzioni generali

1. Non consentire l'utilizzo dell'utensile a persone che hanno poca dimestichezza con il decespugliatore/tagliabordi o con le presenti istruzioni. I decespugliatori e i tagliabordi sono pericolosi se impiegati da operatori non preparati.
2. Assicurarsi che qualunque utilizzatore del decespugliatore/tagliabordi abbia letto il manuale di istruzioni.
3. Non permettere mai di utilizzare l'utensile a persone che non hanno dimestichezza con le presenti istruzioni, bambini, persone con disabilità fisiche, sensoriali o mentali, persone con esperienza e conoscenze insufficienti. Le normative locali possono fissare un'età minima per l'utilizzatore.
4. Utilizzare l'utensile con la massima cura e attenzione.
5. L'utensile deve essere impiegato solo da persone in buone condizioni fisiche. Eseguire il lavoro con calma e attenzione. Adoperare il buonsenso e tenere presente che l'operatore o l'utilizzatore è responsabile di eventuali incidenti o pericoli che possono riguardare altre persone o le loro proprietà.
6. Non utilizzare l'utensile se si è stanchi, ammalati o si è sotto l'influenza di alcool e droghe.
7. Spegnere immediatamente l'utensile se si rilevano anomalie di funzionamento.
8. Scollegare la batteria dall'utensile prima di effettuare regolazioni, cambiare gli accessori o prima di riporre l'utensile. Queste misure di sicurezza preventive riducono il rischio di avvio accidentale dell'utensile.
9. Non forzare l'utensile. Il lavoro viene svolto al meglio e con minori rischi di infortunio se si rispetta la velocità per la quale è stato progettato.
10. Non eccedere le proprie possibilità. Mantenere sempre l'equilibrio e un punto d'appoggio adeguati.

Uso previsto dell'utensile

1. Utilizzare l'utensile adeguato. Il decespugliatore/tagliabordi a batteria è destinato esclusivamente al taglio di erba, erbacce, cespugli e sottobosco. Non deve essere utilizzato per nessun altro scopo, come la rifinitura dei bordi o la potatura delle siepi; in caso contrario può provocare infortuni.

Dispositivi di protezione personale

1. Indossare un abbigliamento adeguato.
   L'abbigliamento indossato deve essere funzionale e appropriato, quindi deve essere aderente ma senza causare impedimenti. Non indossare gioielli o abiti che potrebbero impigliarsi in cespugli o arbusti. Indossare una protezione per tenere raccolti i capelli lunghi.
2. Per evitare lesioni a testa, occhi, mani o piedi, oltre che per proteggere l'udito durante il lavoro, in fase d'uso dell'utensile è necessario indossare i seguenti dispositivi e indumenti protettivi. (Fig. 1)
3. Indossare sempre un elmetto quando vi sia rischio di caduta di oggetti. L'elmetto di protezione deve essere controllato periodicamente per verificare eventuali danni e deve essere sostituito almeno ogni cinque anni. Utilizzare solo elmetti protettivi omologati.
4. Il visore dell'elmetto (o gli occhiali di protezione, in alternativa) proteggono il volto da detriti e pietre volanti. Per prevenire lesioni alla vista, indossare sempre gli occhiali di protezione o un visore durante l'uso dell'utensile.
5. Indossare adeguate protezioni contro il rumore per evitare danni all'udito (cuffie, tappi per le orecchie e così via). (Fig. 2)
6. Indossare una tuta da lavoro per proteggersi da pietre e detriti volanti. Si consiglia di indossare una tuta da lavoro integrale.
7. I guanti speciali di cuoio pesante fanno parte dell'equipaggiamento prescritto e devono sempre essere indossati durante l'uso dell'utensile.
8. Indossare sempre calzature pesanti con suola antiscivolo durante l'uso dell'utensile. Consentono la protezione da infortuni e garantiscono la corretta stabilità.

Sicurezza elettrica e della batteria

1. Evitare gli ambienti pericolosi. Non utilizzare l'utensile in luoghi bagnati o umidi, oppure esposti alla pioggia. Eventuali infiltrazioni di acqua nell'utensile aumentano il rischio di scariche elettriche.
2. Effettuare la ricarica utilizzando solamente il caricabatterie specificato dal produttore. Un caricabatterie adatto per uno specifico tipo di batteria potrebbe provocare un pericolo di incendio se utilizzato con un'altra batteria.
3. Utilizzare gli utensili elettrici solo con le batterie specifiche. L'uso di tipi diversi di batterie può provocare un pericolo di infortuni e incendi.
4. Quando la batteria non è in uso, evitare di tenerla a contatto con oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possano stabilire un contatto tra un terminale e l'altro. Un cortocircuito dei terminali della batteria potrebbe causare ustioni o incendi.
5. In condizioni precarie, potrebbe fuoriuscire del liquido dalla batteria, con cui è opportuno evitare il contatto. In caso di contatto accidentale, sciacquare abbondantemente con acqua. In caso di contatto del liquido con gli occhi, rivolgersi a un medico. Il liquido fuoriuscito dalla batteria può provocare irritazioni o ustioni.

6. Non smaltire le batterie nel fuoco. La pila potrebbe esplodere. Fare riferimento alle normative locali per eventuali istruzioni speciali di smaltimento.

7. Non aprire o rompere le batterie. La fuoriuscita di elettrolita corrosivo può provocare danni agli occhi e alla cute. Non ingerire: rischio di intossicazione.

Avvio dell'utensile (Fig. 3)

1. Assicurarsi che non siano presenti bambini o altre persone in un raggio di 15 metri; prestare anche attenzione alla presenza di animali nelle vicinanze dell'area di lavoro. In caso contrario, interrompere l'utilizzo dell'utensile.
2. Prima dell'uso, controllare sempre che l'utensile non presenti fattori di rischio per la sicurezza. Controllare la sicurezza dell'utensile da taglio, della protezione e della leva di comando dell'interruttore, verificando che funzionino in modo agevole e corretto. Controllare che le impugnature siano pulite e asciutte, quindi verificare la funzionalità di avviamento e arresto dell'interruttore.
3. Verificare la presenza di parti danneggiate prima di utilizzare l'utensile. Sottoporre ad accurato controllo le protezioni o altri componenti danneggiati per stabilire se sono in grado di funzionare correttamente e per gli usi previsti. Verificare l'allineamento e il collegamento delle parti mobili, cercare eventuali componenti danneggiati, controllare il montaggio e verificare qualunque altra condizione che incide sul corretto funzionamento. Le protezioni o altre parti danneggiate devono essere riparate o sostituite da centri assistenza autorizzati, salvo diversa indicazione nel presente manuale.
4. Accendere il motore solo quando le mani e i piedi si trovano a debita distanza dall'utensile da taglio.
5. Prima dell'avviamento, assicurarsi che l'utensile da taglio non sia a contatto con oggetti duri come rami, pietre e simili, poiché all'avvio l'utensile si metterà in rotazione.

Metodo di utilizzo

1. Utilizzare l'utensile solo in condizioni di buona illuminazione e visibilità. Durante la stagione invernale prestare attenzione alle zone umide o scivolose, alla neve e al ghiaccio (pericolo di scivolamento). Assicurarsi sempre di avere una buona presa a terra.
2. Prestare attenzione a non ferirsi piedi e mani con l'utensile da taglio.
3. Non eseguire tagli a un'altezza superiore a quella della cintura.
4. Non utilizzare mai l'utensile mentre ci si trova su una scala.
5. Non arrampicarsi mai sugli alberi per eseguire operazioni di taglio con l'utensile.
6. Non lavorare mai su superfici instabili.
7. Rimuovere sabbia, pietre, chiodi e oggetti simili dalla zona di lavoro. I corpi estranei possono danneggiare l'utensile da taglio e causare pericolosi contraccolpi.
8. Nel caso in cui l'utensile da taglio urti pietre o altri oggetti duri, spegnere immediatamente il motore e ispezionare l'utensile da taglio.
9. Controllare a brevi intervalli regolari la lama da taglio per verificare la presenza di danni (rilevare eventuali crepe picchiettando leggermente).
10. Prima di iniziare il taglio, l'utensile da taglio deve aver raggiunto la piena velocità operativa.
11. Prima di iniziare a utilizzare l'utensile, indossare sempre la cintura a spalla, agganciata all'utensile, e

regolarla adeguatamente. È fondamentale regolare la cintura a spalla in base alla corporatura dell'utilizzatore per prevenire l'affaticamento durante l'uso.

1. Reggere sempre l'utensile con entrambe le mani durante l'utilizzo. Non tenere mai l'utensile con una mano sola durante l'utilizzo. Assicurarsi sempre di avere una buona presa a terra.
2. L'utensile da taglio deve essere dotato della protezione. Non utilizzare mai l'utensile se le protezioni sono danneggiate o non sono in posizione.
3. Durante l'uso devono essere utilizzati tutti i dispositivi di sicurezza, ad esempio le protezioni e la cintura a spalla fornite con l'utensile.
4. Evitare di colpire le erbacce o materiali simili con l'utensile da taglio al fine di tagliarle.
5. Tranne che in caso di emergenza, non lasciar cadere o gettare l'utensile a terra: potrebbe danneggiarsi gravemente.
6. Non trascinare l'utensile sul terreno durante gli spostamenti da un punto all'altro: se spostato in questa maniera l'utensile potrebbe danneggiarsi.
7. Rimuovere sempre la batteria dall'utensile:
8. quando si lascia l'utensile incustodito;
9. prima di rimuovere un'ostruzione;
10. prima di controllare, pulire o eseguire qualsiasi operazione sull'utensile;

11. se l'utensile inizia a vibrare in modo anomalo.

12. Assicurarsi sempre che le prese d'aria siano libere da detriti.

Contraccolpo (colpo di lama)

1. Durante l'utilizzo è possibile che si verifichi un contraccolpo incontrollato (colpo di lama). (Fig. 4)
2. Questo avviene in particolare durante i tentativi di taglio all'interno di un segmento di lama compreso tra le ore 12 e le ore 2.
3. Non utilizzare mai l'utensile all'interno di un segmento compreso tra le ore 12 e le ore 2.
4. Non applicare questo segmento della lama da taglio a oggetti solidi, quali cespugli e alberi, con un diametro superiore a 3 cm, altrimenti la lama da taglio verrà deviata con notevole forza, provocando il rischio di infortuni.

Prevenzione dei contraccolpi

Tenere presente i punti seguenti per evitare contraccolpi:

1. L'utilizzo all'interno di un segmento della lama compreso tra le ore 12 e le ore 2 presenta pericoli positivi, soprattutto se vengono utilizzati utensili per il taglio di metalli. (Fig. 5)
2. Le operazioni di taglio all'interno di un segmento della lama compreso tra le ore 11 e le ore 12, o tra le ore 2 e le ore 5, devono essere effettuate esclusivamente da operatori esperti e a loro esclusivo rischio e pericolo.
3. È possibile un taglio agevole, quasi senza contraccolpi, all'interno di un segmento di lama compreso tra le ore 9 e le ore 11.

Utensili da taglio

1. Utilizzare solamente l'utensile da taglio corretto per il lavoro in corso.

2. Per tagliare materiali spessi come erbacce, erba alta, cespugli, arbusti, sottobosco, fratte e così via (spessore massimo pari a 2 cm di diametro), eseguire il lavoro di taglio facendo ruotare omogeneamente l'utensile in semicerchi da destra verso sinistra (come se fosse una falce fienaia).

Istruzioni per la manutenzione

1. Verificare le condizioni dell'utensile da taglio, dei dispositivi di protezione e della cintura a spalla prima di iniziare il lavoro.
2. Prestare particolare attenzione alle lame da taglio, che devono essere adeguatamente affiliate.
3. Spegnere il motore e rimuovere la batteria prima di eseguire lavori di manutenzione, sostituire gli utensili da taglio o pulire l'utensile.
4. Controllare che non vi siano dispositivi di fissaggio allentati o parti danneggiate, ad esempio crepe nell'utensile da taglio.
5. Attenersi alle istruzioni per la lubrificazione dell'utensile.
6. Quando l'utensile non è in uso, conservarlo in un luogo asciutto, chiuso a chiave o comunque fuori dalla portata dei bambini.
7. Utilizzare solamente parti di ricambio e accessori consigliati dal produttore.
8. Ispezionare ed eseguire regolarmente la manutenzione dell'utensile, in particolare prima e dopo l'uso. Far riparare l'utensile solo presso un centro assistenza autorizzato.
9. Mantenere le impugnature asciutte, pulite e prive di olio e grasso.

CONSERVARE QUESTE ISTRUZIONI.

! AVVERTENZA:

Non lasciare che la familiarità acquisita con il prodotto (dovuta all'uso ripetuto) provochi l'inosservanza delle norme di sicurezza per il presente prodotto. L'uso improprio o la mancata osservanza delle norme di sicurezza contenute in questo manuale di istruzioni possono provocare infortuni gravi.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA ENC007-5

ENC007-5

RELATIVE ALLA BATTERIA

1. Prima di utilizzare la batteria, leggere tutte le istruzioni e gli avvisi di sicurezza relativi a (1) caricabatteria, (2) batteria e (3) prodotto utilizzato con la batteria.
2. Non disassemblare la batteria.
3. Se il tempo di funzionamento è diventato eccessivamente breve, non utilizzare l'utensile. Potrebbero verificarsi surriscaldamenti, ustioni o esplosioni.
4. In caso di contatto dell'elettrolita della batteria con gli occhi, sciacquare con acqua fresca e rivolgersi immediatamente a un medico. Potrebbero verificarsi danni permanenti alla funzionalità visiva.

5. Non cortocircuitare la batteria:

(1) Non toccare i terminali della batteria con materiale in grado di condurre elettricità.
(2) Evitare di conservare la batteria a contatto con oggetti metallici quali chiodi, monete e così via.
(3) Non esporre la batteria all'acqua o alla pioggia. Un cortocircuito può provocare un elevato flusso di corrente, surriscaldamento, ustioni o scariche distruttive.

1. Non conservare l'utensile e la batteria a una temperatura superiore a 50 °C.

2. Evitare di smaltire le batterie danneggiate o esaurite bruciandole. Se esposte al fuoco, le batterie possono esplodere.

3. Evitare di far cadere o di colpire la batteria.

4. Non utilizzare batterie danneggiate.

CONSERVARE QUESTE ISTRUZIONI.

Suggerimenti il prolungamento della durata della batteria

1. Caricare la batteria prima che si scarichi completamente.
   Se si nota una diminuzione di potenza dell'utensile, interrompere il lavoro e ricaricare la batteria.
2. Non ricaricare una batteria già completamente carica. In caso contrario, la durata operativa della batteria potrebbe ridursi.
3. Caricare la batteria in ambienti con temperatura compresa tra 10 °C e 40 °C.
   Prima di caricare una batteria surriscaldata, lasciarla raffreddare.

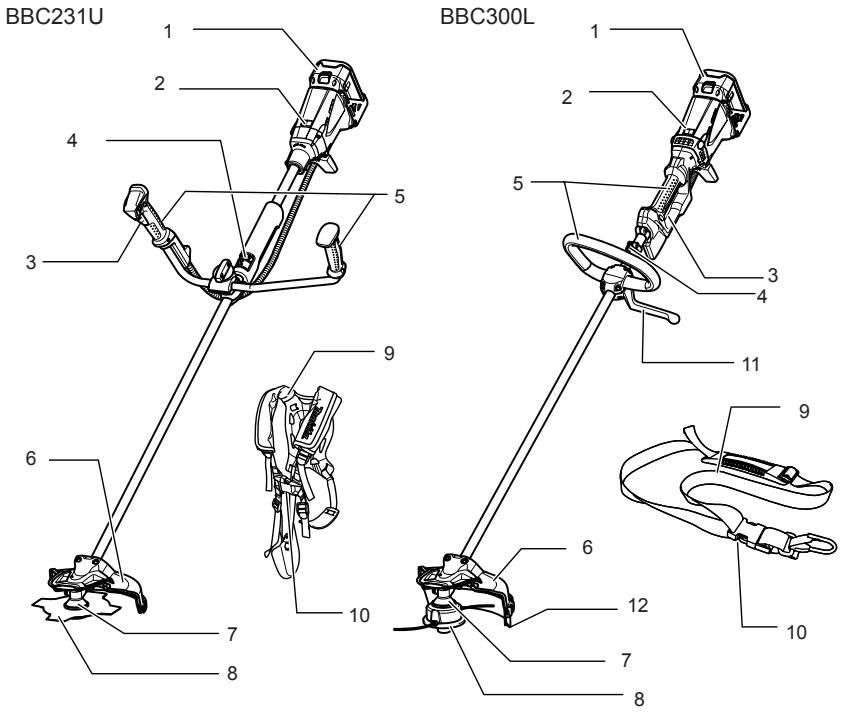

DESCRIZIONE DELLE PARTI

BBC231U BBC300L 1 2 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9

1	Batteria	7	Scatola degli ingranaggi
2	Spia luminosa	8	Utensile da taglio
3	Interruttore di accensione	9	Cintura a spalla
4	Staffa (punto di sospensione)	10	Fibbia
5	Impugnatura	11	Barriera
6	Protezione	12	Estensione della protezione

DESCRIZIONE FUNZIONALE

AVVERTENZA:

- Prima di regolare o controllare le funzioni dell'utensile, verificare sempre che sia spento e che la batteria sia stata rimossa. Se l'utensile non è spento e privo di batteria potrebbero verificarsi gravi infortuni dovuti a un avviamento accidentale.

Installazione o rimozione della batteria (Fig. 6)

ATTENZIONE:

• Tenere saldamente l'utensile e la batteria durante l'inserimento o la rimozione della batteria. In caso contrario, potrebbero scivolare dalle mani, causando danni all'utensile e alla batteria o lesioni personali.
• Prima di inserire o rimuovere la batteria, spegnere sempre l'utensile.

Per rimuovere la batteria, estrarla dall'utensile facendo scorrere il pulsante sulla parte frontale della batteria. Per inserire la batteria, allineare la linguetta sulla batteria con la scanalatura dell'alloggiamento e farla scorrere fino

a raggiungere la posizione corretta. Inserire sempre la batteria fino a quando si blocca in posizione con uno scatto. Se l'indicatore rosso sul lato superiore del pulsante è ancora visibile, la batteria non è completamente inserita. Inserirla fino a quando l'indicatore rosso non è più visibile. In caso contrario la batteria può fuoriuscire accidentalmente dall'utensile e provocare infortuni all'operatore o a eventuali osservatori.

NOTA:

- Non applicare una forza eccessiva per inserire la batteria. Se la batteria non scorre agevolmente, la manovra di inserimento non è corretta.

Azionamento dell'interruttore di accensione

AVVERTENZA:

- Prima di inserire la batteria nell'utensile, controllare se la leva di comando dell'interruttore funziona correttamente e ritorna nella posizione "OFF" una volta rilasciato. Non tirare con forza l'interruttore senza aver prima premuto la sicura di

accensione. In caso contrario, l'interruttore

potrebbe rompersi. Se si utilizza un'utensile il cui interruttore non funziona correttamente, si potrebbe perdere il controllo e subire gravi infortuni. (Fig. 7 e 8)

La sicura di accensione previene l'azionamento involontario della leva di comando dell'interruttore. Per avviare l'utensile, premere la sicura di accensione e tirare la leva di comando dell'interruttore. Per aumentare la velocità dell'utensile, aumentare la pressione sull'interruttore di accensione. Per spegnere l'utensile, rilasciare l'interruttore di accensione.

Leva di inversione della rotazione per la rimozione dei detriti (Fig. 9 e 10)

L'utensile è dotato di una leva di inversione della rotazione il cui scopo è unicamente quello di cambiare la direzione di rotazione al fine di rimuovere erbacce e detriti incastrati nell'utensile. Per il funzionamento normale dell'utensile l'interruttore deve essere premuto in corrispondenza del lato "A".

Per rimuovere erbacce e detriti inceppati nella testina di rotazione, è possibile invertire la direzione di rotazione dell'utensile premendo il lato "B" dell'interruttore. Nella posizione di direzione inversa l'utensile viene azionato solo per un breve periodo e si spegne automaticamente.

AVVERTENZA:

- Prima di rimuovere erbacce e detriti incastrati nello strumento (che non possono essere rimossi con il funzionamento con direzione di rotazione inversa), verificare sempre che l'utensile sia spento e che la batteria sia stata rimossa. Se l'utensile non è spento

e privo di batteria potrebbero verificarsi gravi infortuni dovuti a un avviamento accidentale.

AVVISO:

• Prima di azionare l'utensile, controllare sempre la direzione di rotazione impostata.
• Utilizzare la leva di inversione della rotazione solo quando l'utensile è completamente fermo. Una modifica della direzione di rotazione prima dell'arresto può danneggiare l'utensile.

Modifica della velocità (Fig. 11 e 12)

Utilizzando l'interruttore di regolazione della velocità è possibile preselezionare due tipi di velocità.

Portando la leva di regolazione della velocità nella posizione “1” l’utensile viene azionato a bassa velocità, mentre in corrispondenza della posizione “2” l’utensile opera a velocità elevata.

Sistema di protezione della batteria e del motore

La batteria e l'utensile sono muniti di dispositivi di protezione che riducono o disattivano automaticamente l'alimentazione dell'utensile in situazioni di sovraccarico che potrebbero danneggiare l'utensile o la batteria. Se l'utensile è in sovraccarico, ma non è bloccato, un dispositivo di protezione consente di ridurre i giri del motore per proteggerlo. In questo caso le due spie luminose descritte nella tabella di seguito non si illuminano e non lampeggiano.

Tutte le altre funzioni di protezione possono essere identificate dalle spie luminose descritte nella tabella di seguito. (Fig. 13)

		Stato	Intervento da eseguire
-	Lampeggiante	La batteria è quasi scarica.	Sostituire la batteria con una completamente carica.
-	Accesa	Il dispositivo di protezione della batteria sta spegnendo l’utensile; la batteria è scarica.	Sostituire la batteria con una completamente carica.
Lampeggiante	-	Il dispositivo di protezione dal sovraccarico sta spegnendo l’utensile; il motore è bloccato.	Rilasciare l’interruttore di accensione e rimuovere la causa del blocco o del sovraccarico del motore. Se l’utensile da taglio è bloccato da erbacce o materiali simili, rimuovere sempre la batteria prima di procedere alla rimozione.
Accesa	-	Il dispositivo di protezione dal surriscaldamento sta spegnendo l’utensile, che si è surriscaldato.	Lasciare spento l’utensile per qualche tempo.
Lampeggiante	Lampeggiante	Problema di funzionamento elettrico o elettronico	Rivolgersi al centro assistenza autorizzato di zona per la riparazione.

Testina da taglio in nylon (accessorio opzionale per un prodotto fornito con una lama da taglio)

AVVISO:

- Non tentare di far avanzare la testina mediante battitura mentre l'utensile è in funzione ad alta velocità. L'avanzamento della testina ad alta velocità può causare danni alla testina da taglio in nylon.

- L'avanzamento mediante battitura non funziona correttamente se la testina non è in rotazione. (Fig. 14) La testina da taglio in nylon è una testina tagliabordi doppia munita di un meccanismo di avanzamento del filo a battitura. Per provocare la fuoriuscita del filo di nylon, la testina da taglio deve essere battuta sul terreno durante una rotazione a bassa velocità. A seguito della fuoriuscita, il filo di nylon viene tagliato automaticamente alla lunghezza corretta dai dispositivi di taglio sull'estensione della protezione.

NOTA:

Se non si riesce ad estrarre il filo di nylon battendo la testina, riavvolgere o sostituire il filo seguendo le procedure descritte in “Manutenzione”.

MONTAGGIO

! AVVERTENZA:

• Prima di eseguire qualsiasi operazione sull'utensile, verificare che sia spento e che la batteria sia stata rimossa. Se l'utensile non è spento e privo di batteria potrebbero verificarsi gravi infortuni dovuti a un avviamento accidentale.
• Non avviare l'utensile se non è completamente montato. Se l'utensile non è interamente montato potrebbero verificarsi gravi infortuni dovuti a un avviamento accidentale.

Installazione dell'impugnatura

Per il modello BBC231U (Fig. 15)

Allentare la manopola.

Posizionare l'impugnatura tra il morsetto e il supporto relativi.

Regolare l'impugnatura a un'angolazione che consenta una posizione di lavoro comoda, quindi serrare correttamente la manopola con le mani.

Per il modello BBC300L (Fig. 16)

Fissare la barriera e l'impugnatura sull'albero con quattro viti. Assicurarsi che il distanziatore sull'albero si trovi tra l'impugnatura/barriera e la staffa.

Posizionare la barriera sul lato sinistro dell'utensile. Stringere le quattro viti per impedire all'impugnatura/barriera di spostarsi o ruotare sull'albero.

! AVVERTENZA:

- Non rimuovere o accorciare il distanziatore. Il distanziatore mantiene una certa distanza tra le mani. Disporre l'impugnatura/barriera vicino all'altra impugnatura superando la lunghezza del distanziatore può far perdere il controllo dell'utensile e provocare gravi lesioni personali.

Installazione della protezione (Fig. 17 e 18)

! AVVERTENZA:

- Non utilizzare l'utensile se la protezione mostrata nella figura non è installata. La mancata osservanza di questa precauzione può provocare gravi danni alla persona.

Fissare la protezione al morsetto con i due bulloni, come mostrato nella figura. Stringere i bulloni destro e sinistro in maniera uguale.

Impiego con la testina da taglio in nylon

ATTENZIONE:

- Durante il montaggio dell'estensione della protezione, evitare il contatto con il dispositivo di taglio del filo di nylon presente sull'estensione della protezione. Il contatto con il dispositivo di taglio può causare danni alla persona.

Fissare la protezione al morsetto con i due bulloni, come mostrato nella figura. Stringere i bulloni destro e sinistro in maniera uguale. (Fig. 20)

Montare l'estensione della protezione posizionandola sul binario nella parte inferiore della protezione e facendola scorrere in posizione fino all'arresto. L'estensione della protezione è progettata per essere montata sulla protezione in una sola direzione.

NOTA:

- Al primo utilizzo, rimuovere il nastro adesivo dal dispositivo di taglio del filo di nylon sull'estensione della protezione. (Fig. 21)

Per rimuovere l'estensione della protezione, utilizzare un cacciavite piatto e inserirlo nella taccia sul dispositivo di bloccaggio. Per sbloccare l'estensione della protezione, premere il dispositivo di bloccaggio e far scorrere l'estensione della protezione inferiore nella direzione indicata nella figura. Quando l'estensione della protezione inizia a scorrere significa che è sbloccata e che può essere rimossa dalla protezione con un ulteriore scorrimento.

Installazione della lama da taglio

! AVVERTENZA:

- Il diametro esterno della lama da taglio deve essere 230 mm. Non utilizzare lame con diametro esterno superiore a 230 mm.

ATTENZIONE:

• La lama da taglio deve essere ben affilata e priva di incrinature o rotture. Affilare o sostituire la lama da taglio dopo ogni tre ore di utilizzo.
• Indossare sempre i guanti per maneggiare la lama da taglio.
• Applicare sempre il coperchio della lama quando l'utensile non è in uso e durante il trasporto.
• Il dado di serraggio della lama da taglio (con la rondella a molla) è una parte usurabile. Se sulla rondella a molla compaiono segni di usura o deformazione, sostituire il dado. Rivolgersi al centro assistenza autorizzato di zona per ordinarlo.

AVVISO:

- Utilizzare solo lame da taglio originali Makita. Per sostituire facilmente la lama da taglio, capovolgere l'utensile. (Fig. 22)

Per smontare la lama da taglio, inserire la chiave esagonale attraverso il foro nel coperchio protettivo e nella scatola degli ingranaggi. Ruotare la rondella ricevente fino a che non rimanga bloccata con la chiave esagonale. Allentare il dado esagonale (filettatura sinistrorsa) con la chiave a bussola e rimuovere il dado, l'anello conico, la rondella del morsetto e la chiave esagonale. (Fig. 23)

Montare la lama da taglio sull'albero in modo che la guida della rondella ricevente si inserisca nel foro dell'asta nella lama. Rimontare la rondella del morsetto e l'anello conico e fissare la lama da taglio con il dado esagonale con una coppia di serraggio da 13 a 23 Nm tenendo ferma la rondella ricevente con la chiave esagonale. (Fig. 24) Assicurarsi che la lama sia rivolta verso l'alto.

Montaggio della testina da taglio in nylon

ATTENZIONE:

- Utilizzare la testina da taglio in nylon esclusivamente con la protezione e l'estensione della protezione montate. La mancata osservanza di questa precauzione può provocare gravi danni alla persona.

AVVISO:

- Utilizzare solo testine da taglio in nylon originali Makita. Per sostituire facilmente la testina da taglio in nylon, capovolgere l'utensile. (Fig. 25)

Inserire la chiave esagonale attraverso il foro nel coperchio protettivo e nella scatola degli ingranaggi e ruotare la rondella ricevente fino a che non rimane bloccata con la chiave esagonale. Montare la testina da taglio in nylon direttamente sul perno filettato e stringere in senso antiorario. Rimuovere la chiave esagonale. Per rimuovere la testina da taglio in nylon, ruotare la testina in senso orario tenendo ferma la rondella ricevente con la chiave esagonale.

ATTENZIONE:

- Durante l'uso, se la testina da taglio in nylon colpisce accidentalmente una pietra o un oggetto duro, è opportuno spegnere l'utensile e verificare la presenza di danni. Una testina da taglio in nylon danneggiata deve essere sostituita immediatamente. L'uso di una testina da taglio in nylon danneggiata può causare gravi danni alla persona.

USO

Uso corretto dell'utensile (BBC231U)

Postura corretta

AVVERTENZA:

- Posizionare sempre l'utensile alla propria destra in modo da avere sempre l'impugnatura sinistra davanti al proprio corpo. Un corretto posizionamento dell'utensile consente il massimo controllo e riduce il pericolo di gravi danni alla persona causati dai contraccolpi. (Fig. 26)

Indossare la cintura a spalla come mostrato nella figura e agganciare saldamente l'utensile alla propria destra in modo da avere sempre l'impugnatura sinistra davanti a sé.

Fissaggio della cintura a spalla (Fig. 27)

Indossare la cintura a spalla sulla schiena e allacciarla fino a udire lo scatto. Assicurarsi che non possa essere tolta senza prima essere slacciata. Agganciare l'utensile come mostrato nella figura.

Regolare la lunghezza della cintura in modo che la lama da taglio rimanga parallela al suolo a un'altezza di 10-30 cm.

Rimozione (Fig. 28)

La fibbia è dotata di un meccanismo di sblocco rapido, utilizzabile premendo i lati e la fibbia.

AVVERTENZA:

- In tale circostanza prestare particolare attenzione nel mantenere il controllo dell'utensile. Impedire che l'utensile venga deviato verso l'operatore o

chiunque si trovi nelle vicinanze. La mancata osservanza di questa precauzione comporta il rischio di gravi infortuni.

Uso corretto dell'utensile (BBC300L)

Postura corretta

AVVERTENZA:

- Posizionare sempre l'utensile alla propria destra in modo da avere sempre la barriera davanti al proprio corpo. Un corretto posizionamento dell'utensile consente il massimo controllo e riduce il pericolo di gravi danni alla persona causati dai contraccolpi. (Fig. 29)

Indossare la cintura a spalla sulla spalla sinistra, come mostrato nella figura, facendola passare sulla testa e sul braccio destro, quindi tenere l'utensile sul lato destro in modo da avere sempre la barriera davanti al proprio corpo.

Fissaggio della cintura a spalla (Fig. 30)

Dopo aver indossato la cintura a spalla, fissarla allo strumento agganciando le fibbie disponibili sull'utensile e sulla cintura. Verificare che le fibbie scattino e siano bloccate in posizione.

Per regolare correttamente la cintura, agganciare lo strumento come mostrato nella prima figura, in modo che l'utensile da taglio sia parallelo al suolo a un'altezza di 10-30 cm.

Rimozione (Fig. 31)

La fibbia è dotata di un meccanismo di sblocco rapido, utilizzabile premendo i lati e la fibbia.

AVVERTENZA:

- In ogni circostanza prestare particolare attenzione nel mantenere il controllo dell'utensile. Impedire che l'utensile venga deviato verso l'operatore o chiunque si trovi nelle vicinanze. Il mancato controllo dell'utensile può causare gravi infortuni agli astanti e all'operatore.

MANUTENZIONE

AVVERTENZA:

- Prima di effettuare ispezioni o lavori di manutenzione, verificare sempre che l'utensile sia spento e che la batteria sia stata rimossa. Se l'utensile non è spento e privo di batteria potrebbero verificarsi gravi infortuni dovuti a un avviamento accidentale.

AVVISO:

- Evitare assolutamente di usare benzina, diluenti, solventi, alcol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature.

Ingrassaggio della scatola degli ingranaggi (Fig. 32)

Inserire del grasso (Shell Alvania 2 o equivalente) nella scatola degli ingranaggi attraverso l'apposito foro ogni 30 ore (il grasso originale Makita può essere acquistato presso i rivenditori Makita).

Sostituzione del filo di nylon

AVVERTENZA:

• Prima di effettuare ispezioni o lavori di manutenzione, verificare sempre che l'utensile sia spento e che la batteria sia stata rimossa. Se l'utensile non è spento e privo di batteria potrebbero verificarsi gravi infortuni dovuti a un avviamento accidentale.
• Assicurarsi che il coperchio della testina da taglio in nylon sia fissato correttamente sull'alloggiamento, come descritto di seguito. Il mancato fissaggio del coperchio può causare un distacco della testina da taglio in nylon, con conseguenti gravi danni alla persona. (Fig. 33)

Premere i fermi dell'alloggiamento e sollevare verso l'alto per rimuovere il coperchio. Gettare il filo di nylon rimanente. (Fig. 34)

Agganciare la parte centrale del nuovo filo di nylon alla tacca posta al centro della bobina tra i due canali forniti per il filo di nylon. Un capo del filo deve essere più lungo di circa 80 mm rispetto all'altro capo.

Avvolgere saldamente entrambe le estremità intorno alla bobina nella direzione indicata sulla testina per la direzione sinistrorsa (LH). (Fig. 35)

Avvolgere tutto il filo, tranne 100 mm, lasciando le estremità temporaneamente agganciate alla tacca sul fianco della bobina. (Fig. 36)

Montare la bobina nel suo alloggiamento, in modo che le scanalature e le sporgenze su di essa corrispondano a quelle sull'alloggiamento. Mantenere il lato con le lettere sulla bobina in alto, in modo che sia visibile. Sganciare quindi le estremità del filo dalla loro posizione temporanea e passarle attraverso gli occhielli, in modo che fuoriescano dall'alloggiamento. (Fig. 37)

Allineare la sporgenza sul lato inferiore del coperchio con le fessure degli occhielli. Spingere quindi con forza il coperchio sull'alloggiamento per fissarlo. Assicurarsi che le chiusure si estendano completamente sul coperchio.

Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni e qualsiasi altra operazione di manutenzione o regolazione devono essere eseguite dai centri assistenza autorizzati Makita, utilizzando sempre parti di ricambio Makita.

RISOLUZIONE DEI PROBLEMI

Prima di richiedere la riparazione, condurre autonomamente un'ispezione. Se si rileva un problema non affrontato nel manuale, non tentare di smontare l'utensile. Rivolgersi invece ai centri assistenza autorizzati Makita, utilizzando per le riparazioni sempre ricambi Makita.

Problema di funzionamento	Causa	Azione
Il motore non si avvia.	La batteria non è inserita.	Inserire la batteria.
	Problema della batteria (sottotensione)	Ricaricare la batteria. Se la ricarica non è efficace, sostituire la batteria.
	Il sistema di guida non funziona correttamente.	Rivolgersi al centro assistenza autorizzato di zona per la riparazione.
Il motore si spegne dopo poco tempo.	La rotazione è invertita.	Cambiare la direzione di rotazione con la leva di inversione della rotazione.
	Il livello di carica della batteria è basso.	Ricaricare la batteria. Se la ricarica non è efficace, sostituire la batteria.
	Surriscaldamento.	Spegnere l'utensile e attendere che si raffreddi.
Non viene raggiunto il regime massimo del motore.	La batteria è inserita in modo scorretto.	Inserire la batteria seguendo le istruzioni del presente manuale.
	La batteria si sta esaurendo.	Ricaricare la batteria. Se la ricarica non è efficace, sostituire la batteria.
	Il sistema di guida non funziona correttamente.	Rivolgersi al centro assistenza autorizzato di zona per la riparazione.
L'utensile da taglio non ruota: arrestare immediatamente l'utensile!	Un corpo estraneo, ad esempio un ramo, è incastrato tra la protezione e la testina da taglio in nylon o la lama da taglio.	Rimuovere il corpo estraneo.
	Il dado di serraggio della lama da taglio è allentato.	Stringere correttamente il dado seguendo le istruzioni del presente manuale.
	La lama da taglio è piegata.	Sostituire la lama da taglio.
	Il sistema di guida non funziona correttamente.	Rivolgersi al centro assistenza autorizzato di zona per la riparazione.
Vibrazione anomala:arrestare immediatamente l’utensile!	Uno dei fili di nylon si è rotto e la testina non è più bilanciata.	Battere la testina da taglio in nylon sul terreno per provocare la fuoriuscita del filo.
	La lama da taglio è piegata, incrinata o consumata.	Sostituire la lama da taglio.
	Il dado di serraggio della lama da taglio è allentato.	Stringere correttamente il dado seguendo le istruzioni del presente manuale.
	La lama da taglio non è fissata correttamente.
	Il sistema di guida non funziona correttamente.	Rivolgersi al centro assistenza autorizzato di zona per la riparazione.
L’utensile da taglio e il motore non si arrestano:rimuovere immediatamente la batteria!	Problema di funzionamento elettrico o elettronico.	Rimuovere la batteria e rivolgersi al centro assistenza autorizzato di zona per la riparazione.

ACCESSORI

ATTENZIONE:

- Si consiglia l'uso dei seguenti accessori per l'utensile Makita descritto in questo manuale. L'uso di qualsiasi altro accessorio potrebbe provocare infortuni. Utilizzare gli accessori esclusivamente per l'uso dichiarato.

Per l'assistenza e per ulteriori informazioni su tali accessori, rivolgersi al centro assistenza Makita di zona.

• Lama da taglio
  • Testina da taglio in nylon
• Attacco del tagliasiepi (per il modello BBC300L)
• Attacco della sega (per il modello BBC300L)
• Attacco della sarchiatrice (per il modello BBC300L)
• Batteria e caricabatteria originali Makita

Per il modello BBC231U

Rumore

ENG104-2

Il tipico livello di rumore ponderato “A” è determinato in conformità alla norma ISO22868:

Livello di pressione sonora (L _pA ): 79,7 dB (A)

Variazione (K): 2,5 dB (A)

Il livello di rumore in fase di funzionamento può superare 80 dB (A).

Indossare una protezione acustica.

Vibrazione

ENG244-1

Il valore di emissione delle vibrazioni è determinato in conformità con le norme ISO22867, EN786:

Emissione delle vibrazioni (a _h ): 2,5 m/s ^2 o inferiore

Variazione (K): 1,5 m/s²

Per il modello BBC300L

Rumore

ENG104-2

Il tipico livello di rumore ponderato “A” è determinato in conformità alla norma EN786:

Livello di pressione sonora (L _pA ): 79,3 dB (A)

Variazione (K): 2,5 dB (A)

Il livello di rumore in fase di funzionamento può superare 80 dB (A).

Indossare una protezione acustica.

Vibrazione

ENG244-1

Il valore di emissione delle vibrazioni è determinato in conformità con la norma EN786:

Emissione delle vibrazioni ( a_h ): 2,5 m/s ^2 o inferiore

Variazione (K): 1,5 m/s²

Solo per i paesi europei

ENH035-1

Dichiarazione di conformità CE

Makita Corporation, in qualità di produttore responsabile, dichiara che le macchine Makita indicate di seguito:

Denominazione della macchina:

Decespugliatore a batteria

N. modello/ Tipo: BBC231U

Caratteristiche tecniche: vedere la tabella

"CARATTERISTICHE TECNICHE"

appartengono a una produzione in serie e

sono conformi alle seguenti direttive europee:

2000/14/CE, 2006/42/CE

Sono inoltre prodotti in conformità con gli standard o i documenti standardizzati riportati di seguito:

La documentazione tecnica viene conservata dal rappresentante autorizzato in Europa, ovvero:

Makita International Europe, Ltd.

La procedura di valutazione della conformità richiesta dalla Direttiva 2000/14/CE è stata effettuata secondo quanto specificato nell'allegato V.

Livello di potenza sonora misurato: 93,6 dB

Livello di potenza sonora garantito: 95 dB

1. 1. 2009

Tomoyasu Kato

Direttore

Makita Corporation

Denominazione della macchina:

Tagliabordi a batteria

N. modello/Tipo: BBC300L

Caratteristiche tecniche: vedere la tabella

"CARATTERISTICHE TECNICHE"

appartengono a una produzione in serie e

sono conformi alle seguenti direttive europee:

2000/14/CE, 2006/42/CE

Sono inoltre prodotti in conformità con gli standard o i

documenti standardizzati riportati di seguito:

EN709, EN/ISO10517, EN/ISO11680, EN/ISO11806,

EN60335, EN60745

La documentazione tecnica viene conservata dal

rappresentante autorizzato in Europa, ovvero:

Makita International Europe, Ltd.

La procedura di valutazione della conformità richiesta

dalla Direttiva 2000/14/CE è stata effettuata secondo

quanto specificato nell'allegato VIII.

Ente competente:

Stein D-51105 Köln, n. identificazione 0197

Livello di potenza sonora misurato: 91,3 dB

Livello di potenza sonora garantito: 93 dB

1. 1. 2009

Tomoyasu Kato

Direttore

Makita Corporation
