BRUGSANVISNING BBC300L MAKITA

DANSK (Originalvejledning)

Forklaring til generel oversigt

1.	Rød indikator	14. Håndtagsholder	30. Spindel med gevind
2.	Skydeknap	15. Trykfjeder	31. Håndtag
3.	Batteripakke	16. Barriere	32. Spænde
4.	Aflåseknap	17. Greb	33. Smørehul
5.	Afbryderkontakt	18. Afstandsstykke	34. Gearkasse
6.	Skiftekontakt	19. Klinge	35. Dæksel
7.	Der trykkes på A-positionen for almindelig drift	20. Afskærmning	36. Klemmemekanismer
		21. Nylonontrimmerhoved	37. Tryk
8.	Der trykkes på B-positionen for fjernelse af ukrudt og afklippede materialer	22. Skærmforlængelse	38. Spole
		23. To bolte	39. Til venstrehåndsrotation
		24. Beskyttelsesdæksel	40. Indhak
9.	Hastighedskontakt	25. Unbrakonøgle	41. ∅jer
10.	Indikatorlampe	26. Modtageskive	42. Fremspring (ikke vist)
11.	Mest effektive skæreområde	27. Klemmeskive	43. ∅jets hul
12.	Knap	28. Skål
13.	Håndtagsklemme	29. Sekskantmøtrik

SPECIFIKATIONER

Model		BBC231U	BBC300L
Håndtagstype		Cykelhåndtag	Bøjlehåndtag
Hastighed uden belastning	Høj	0 - 7.300 min^-1	0 - 6.600 min^-1
	Lav	0 - 5.300 min^-1	0 - 4.900 min^-1
Længde i alt		1.880 mm	1.850 mm
Klingediameter		230 mm	-
Skærediameter med nylontrimmerhoved		-	300 mm
Nettovægt		7,1 kg	5,9 kg
Nominel spænding		36 V DC
Standard batteripakke(r)⚠ Advarsel: Brug kun den/de beskrevne batteripakke(r).		BL3626

- På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående varsel.

• Vægt, inklusive batteripakken, i henhold til EPTA-Procedure 01/2003

Symboler

END008-1

Følgende viser de symboler, der benyttes til udstyret. Vær sikker på, at du forstår deres betydning, før du bruger maskinen.

Vær særlig forsigtig og opmærksom.

Læs brugsanvisningen.

Fare; pas på udkastede genstande.

Afstanden mellem maskinen og folk i nærheden skal være mindst 15 m.

Hold andre tilstedeværende på afstand.

Anvend kraftige støvler med skridsikre såler. Sikkerhedssko med stålnæse anbefales.

Udsæt ikke maskinen for fugt.

Maksimal tilladelig hastighed for maskine.

Cd Ni-MH Li-ion

Kun for EU-lande

Elektrisk udstyr eller batteripakke må ikke bortskaffes sammen med almindeligt affald!

I henhold til det europæiske direktiv 2002/96/EF om bortskaffelse af elektriske og elektroniske produkter, 2006/66/EF om batterier og akkumulatorer og bortskaffelse af batterier og akkumulatorer og deres implementering under gældende national lovgivning skal brugt elektrisk udstyr og

batteripakker, der har udtjent deres levetid, indsamles separat og returneres til miljøgodkendt genindvinding.

VIGTIGE SIKKERHEDSINSTRUKTIONER

GEB068-2

⚠ ADVARSEL! Læs alle sikkerhedsadvarslerne og alle instruktionerne. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis du ikke overholder advarslerne og følger instruktionerne.

Gem alle advarsler og instruktioner så du har dem til fremtidig brug.

Generelle instruktioner

1. Lad ikke personer uden kendskab til buskrydderen/græstrimmeren eller disse instruktioner anvende maskinen. Buskryddere og græstrimmere er farlige i hænderne på uøvede brugere.
2. Sørg for at alle, som anvender buskrydderen/græstrimmeren, har læst brugsanvisningen først.
3. Lad aldrig personer som ikke er bekendt med disse instruktioner, personer (inklusive børn) med reducerede fysiske, sensoriske eller mentale evner, eller med manglende erfaring og viden, bruge denne maskine. Lokale bestemmelser kan sætte begrænsninger for brugerens alder.
4. Anvend maskinen med allerstørste omhu og opmærksomhed.
5. Anvend kun maskinen, hvis du er i god fysik form. Udfør alt arbejde roligt og forsigtigt. Anvend sund fornuft og vær opmærksom på, at operatøren eller brugeren er ansvarlig for ulykker eller farlige situationer, der måtte opstå mod andre personer eller deres ejendele.
6. Anvend aldrig maskinen når du er træt, utilpas eller under påvirkning af alkohol eller medicin.
7. Maskinen bør straks slukkes, hvis den viser tegn på unormal drift.
8. Frakobl batteriet fra maskinen inden du foretager nogen justeringer, skifter tilbehør eller sætter den væk. Disse forebyggende foranstaltninger mindsker risikoen for, at maskinen starter ved et uheld.
9. Anvend ikke kraft på maskinen. Den vil fungere bedre, og der er mindre sandsynlighed for skader, hvis den betjenes sådan, som den er beregnet til.
10. Stræk dig ikke for langt. Bevar fodfæstet og balancen til enhver tid.

Beregnet brug af maskinen

1. Brug den rigtige maskine. Den batteridrevne buskrydder/græstrimmer er kun beregnet til klipning af græs, ukrudt, buskadser og bundvegetation. Den skal ikke bruges til andre formål som f.eks. kantafretning eller hækkeklipning, eftersom det kan medføre personskader.

Personligt sikkerhedsudstyr

1. Bær korrekt påklædning. Der skal bæres funktionelt og passende tøj, dvs. det bør sidde tæt, men ikke

være til hindring. Bær ikke smykker eller tøj, der kan sidde fast i buske eller krat. Anvend hårnet eller lignende, så langt hår holdes på plads.

1. For at undgå skader på hoved, øjne, hænder eller fødder samt for at beskytte din hørelse, skal du altid anvende følgende sikkerhedsudstyr og beskyttelsesbeklædning, når du anvender maskinen. (Fig. 1)
2. Bær altid en hjelm på steder hvor der er risiko for, at ting falder ned. Beskyttelseshjelmen skal med jævne mellemrum efterses for skader og skal udskiftes mindst hvert femte år. Brug kun godkendte beskyttelseshjelme.
3. Hjelmens visir (eller alternativt beskyttelsesbriller) beskytter ansigtet mod flyvende afskårne dele og sten. Under arbejde med maskinen skal der altid anvendes beskyttelsesbriller eller et visir for at forhindre øjenskader.
4. Anvend passende støjbeskyttelsesudstyr for at undgå hørenedsættelse (høreværn, ørepropper m.v.). (Fig. 2)
5. Arbejdsoveralls beskytter mod flyvende sten og afskåret materiale. Det anbefales på det stærkeste, at brugeren anvender arbejdsoveralls.
6. Specialhandsker, der er lavet af tykt læder, er en del af det foreskrevne udstyr og skal altid anvendes under arbejde med maskinen.
7. Anvend altid kraftige sko med skridsikre såler ved brug af maskinen. Dette beskytter mod personskader og sikrer et godt fodfæste.

Elektrisk og batterisikkerhed

1. Undgå farlige omgivelser. Anvend ikke maskinen på fugtige eller eller våde steder, og udsæt den ikke for regn. Risikoen for elektrisk stød forøges, hvis der kommer vand ind i maskinen.
2. Genoplad kun med den oplader, der specificeret af producenten. En oplader, der passer til én type batteripakke, kan medføre risiko for brand, hvis den anvendes med en anden batteripakke.
3. Anvend kun maskiner sammen med særligt designerede batteripakker. Brug af andre batteripakker kan muligvis medføre risiko for personskader og brand.
4. Når batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande som f.eks. papirclips, mønter, søm, skruer eller andre små metalgenstande, som kan forbinde den ene terminal med den anden. Kortslutning af batteriterminalerne kan medføre forbrændinger eller brand.
5. Ved forkert behandling kan der sive væske ud fra batteriet; undgå kontakt. Hvis der opstår utilsigtet kontakt, skal du skylle med vand. Hvis du får væske i øjnene, skal du søge lægehjælp. Væske fra batteriet kan forårsage irritation eller forbrændinger.
6. Smid ikke batterier ind i et bål. Battericellen kan eksplodere. Se de lokale bestemmelser for eventuelle særlige bortskafningsinstruktioner.
7. Åbn eller ødelæg ikke batterier. Den frigivne elektrolyt er ætsende og kan forårsage skade på øjne og hud. Den kan være giftig, hvis den indtages.

Start af maskinen (Fig. 3)

1. Sørg for, at der ikke er nogen børn eller andre personer indenfor et arbejdsområde på 15 meter, samt vær opmærksom på eventuelle dyr i nærheden af arbejdsområdet. Ellers skal brugen af maskinen stoppes.
2. Før arbejdet påbegyndes, kontrolleres det, at maskinen er klar til drift. Kontroller sikkerheden af skæreværktøjet og afskærmningen samt at afbryderkontakten/-armen aktiveres på nem og korrekt vis. Sørg for, at håndtagene er rene og tørre og test kontaktens tænd-/slukfunktion.
3. Kontroller for beskadigede dele inden videre brug af maskinen. En beskadiget afskærmning eller anden del bør omhyggeligt kontrolleres for at sikre, at den vil fungere ordentligt og kan udføre dens tilsigtede funktion. Kontroller for justering af bevægelige dele, stramhed i bevægelige dele, beskadigelse af dele, montering eller andre forhold der kan påvirke funktionen. En beskadiget afskærmning eller anden del bør repareres på korrekt vis eller udskiftes af vores autoriserede servicecenter medmindre, der er angivet andet i denne brugsanvisning.
4. Start kun motoren, när hænder og fødder er væk fra skæreværktøjet.
5. Inden du starter, skal du sikre dig, at skæreværktøjet ikke er i kontakt med hårde objekter som f.eks. grene, sten eller lignende, eftersom skæreværktøjet drejer rundt, når du starter.

Anvendelsesmetode

1. Brug kun maskinen i god belysning og med godt udsyn. I vintersæsonen skal du være på vagt overfor glatte eller våde områder, is og sne (der er risiko for at falde). Sørg altid for at have et godt fodfæste.
2. Pas på at fødder og hænder ikke kommer til skade på skæreværktøjet.
3. Skær aldrig over hoftehøjde.
4. Stå aldrig på en stige, när du arbejder med maskinen.
5. Kravl aldrig op i træer for at klippe eller skære med maskinen.
6. Arbejd aldrig på ustabile overflader.
7. Fjern sand, sten, søm m.v. som findes inden for arbejdsområdet. Fremmedlegemer kan beskadige skæreværktøjet og forårsage farlige tilbageslag.
8. Skulle skæreværktøjet ramme sten eller andre hårde objekter, skal du straks slukke for motoren og efterse skæreværktøjet.
9. Efterse skæreklingen for skader med korte jævne mellemrum (efterse for hårridser vha. banke-støjtesten).
10. Inden foretagelse af skærearbejde skal skæreværktøjet have nået op på fuld arbejdshastighed.
11. Anvend kun maskinen med bæreselen monteret, der desuden skal være ordentligt justeret, inden maskinen anvendes. Det er vigtigt at justere bæreselen i henhold til brugerens størrelse for at forhindre træthed under brug.
12. Maskinen skal altid holdes med begge hænder under anvendelsen. Hold aldrig maskinen med kun én hånd under brug. Sørg altid for at have et godt fodfæste.
13. Skæreværktøjet skal altid være udstyret med afskærmningen. Anvend aldrig maskinen med

beskadigede afskærmninger eller uden monterede afskærmninger!

1. Alt beskyttelsesudstyr som f.eks. afskærmninger og bæresele, som følger med maskinen, skal anvendes under anvendelsen.

2. Forsøg aldrig at slå ukrudt eller lignende materialer med maskinen for at klippe dem af.

3. Undtagen i nødstilfælde må du aldrig tabe eller kaste maskinen ned på jorden, ellers kan dette beskadige maskinen alvorligt.

4. Træk aldrig maskinen hen over jorden når du går fra sted til sted, da maskinen kan tage skade, hvis den flyttes på denne måde.

5. Tag altid batteripakken ud af maskinen:

6. inden maskinen lades uden opsyn;

7. inden du fjerner en forhindring;
8. inden kontrol, rengøring eller arbejde på maskinen;

9. når maskinen begynder at vibrere unormalt.

10. Sørg altid for, at ventilationsåbningerne holdes fri for afklippede materialer.

Tilbagekast (klingestød)

1. Der kan opstå ukontrolleret tilbagekast (klingestød) under anvendelse af maskinen. (Fig. 4)
2. Dette gælder især ved forsøg på skæring med klingeafsnittet mellem klokken 12 og 2.
3. Anvend aldrig maskinens klingeafsnit i retningen mellem klokken 12 og 2.
4. Anvend aldrig denne del af klingen til hårde ting, som f.eks. buske og træer osv., der har en diameter på over 3 cm, ellers kastes klingen med stor kraft tilbage med fare for personskader.

Forebyggelse af tilbageslag

Vær opmærksom på følgende for at undgå tilbageslag:

1. Anvendelse af klingeafsnittet mellem klokken 12 og 2 er meget farligt, især ved brug af metalskæreværktøjer. (Fig. 5)
2. Skærearbejde med den del af klingen, der svarer til mellem klokken 11 til 12 og mellem klokken 2 og 5, må kun udføres af trænede og erfarne personer, og kun på egen risiko.
3. Det er muligt at foretage nemt skærearbejde næsten uden tilbageslag med den del af klingen, der svarer til mellem klokken 9 og 11.

Skæreværktøjer

1. Anvend kun det korrekte skæreværktøj til jobbet.
2. For at skære tykke materialer som f.eks. ukrudt, højt græs, buske, krat, underskov, buskadser m.v. (maks. tykkelse på 2 cm i diameter) skal du udføre skærearbejdet ved at svinge maskinen jævnt i halvcirkler fra højre mod venstre (på samme måde som ved anvendelse af en le).

Vedligeholdelsesvejledning

1. Tilstanden af skæreværktøjet, beskyttelsesudstyr og bæresele skal kontrolleres inden udførsel af arbejde.
2. Vær også ekstra opmærksom på klingerne, der skal være slebet korrekt.

3. Sluk for motoren og tag batteripakken ud inden der udføres vedligeholdelse, udskiftning af skæreværktøj eller rengøring af maskinen.

4. Kontroller for løse bolte og beskadigede dele som f.eks. revner i skæreværktøjet.

5. Følg instruktionerne for smøring af maskinen.
6. Når maskinen ikke anvendes, skal udstyret opbevares på et tørt sted, som er aflåst eller uden for børns rækkevidde.
7. Anvend kun producentens anbefalede reservedele og tilbehør.
8. Efterse og vedligehold maskinen regelmæssigt, især før/efter brug. Få kun maskinen repareret af vores autoriserede servicecenter.
9. Hold håndtagene tørre, rene og fri for olie og fedtstoffer.

GEM DISSE INSTRUKTIONER.

ADVARSEL:

LAD IKKE tryghed eller kendskab til produktet (fra gentagen brug) føre til, at du ikke strengt overholder sikkerhedsreglerne for det gældende produkt. MISBRUG eller manglende overholdelse af sikkerhedsreglerne i denne brugsanvisning kan medføre alvorlig personskade.

VIGTIGE

SIKKERHEDSINSTRUKTIONER

ENC007-5

FOR BATTERIPAKKEN

1. Før brugen af batteripakken skal du læse alle instruktioner og advarsler på (1) batteriopladeren, (2) batteriet og (3) det produkt, som batteriet anvendes i.
2. Skil ikke batteripakken ad.
3. Hvis driftstiden bliver betydeligt kortere, skal du straks ophøre med brugen. Brug kan medføre risiko for overophedning, risiko for forbrændinger eller endog eksplosion.
4. Hvis du får elektrolyt i øjnene, skal du med det samme rense øjnene med rent vand og søge læge. Dette kan medføre tab af synet.
5. Kortslut ikke batteripakken:

(1) Undgå at røre ved terminalerne med ledende materiale.
(2) Undgå at opbevare batteripakken i en beholder med andre metalgenstande som f.eks. søm, mønter osv.
(3) Udsæt ikke batteripakken for vand eller regn. Hvis batteriet kortsluttes, kan det medføre voldsom strøm, overophedning, mulige forbrændinger og endog nedbrud.

1. Undgå at opbevare værktøjet og batteripakken på steder, hvor temperaturen kan komme op på eller overstige 50°C.
2. Sæt ikke ild til batteripakken, selvom den er alvorligt beskadiget eller helt udtjent. Batteripakken kan eksplodere ved brand.
3. Undgå at tabe eller slå på batteriet.
4. Undlad brug af et beskadiget batteri.

GEM DISSE INSTRUKTIONER.

Tips til, hvordan du forlænger batteriets levetid

1. Oplad batteripakken, før den bliver helt afladet. Ophør med at bruge maskinen, og udskift batteripakken, hvis strømmen til maskinen aftager.
2. Oplad aldrig en fuldt opladet batteripakke. Overopladning forkorter batteriets levetid.
3. Oplad batteripakken ved stuetemperatur på 10°C - 40°C.

Lad batteripakken køle ned før den oplades, hvis den er varm.

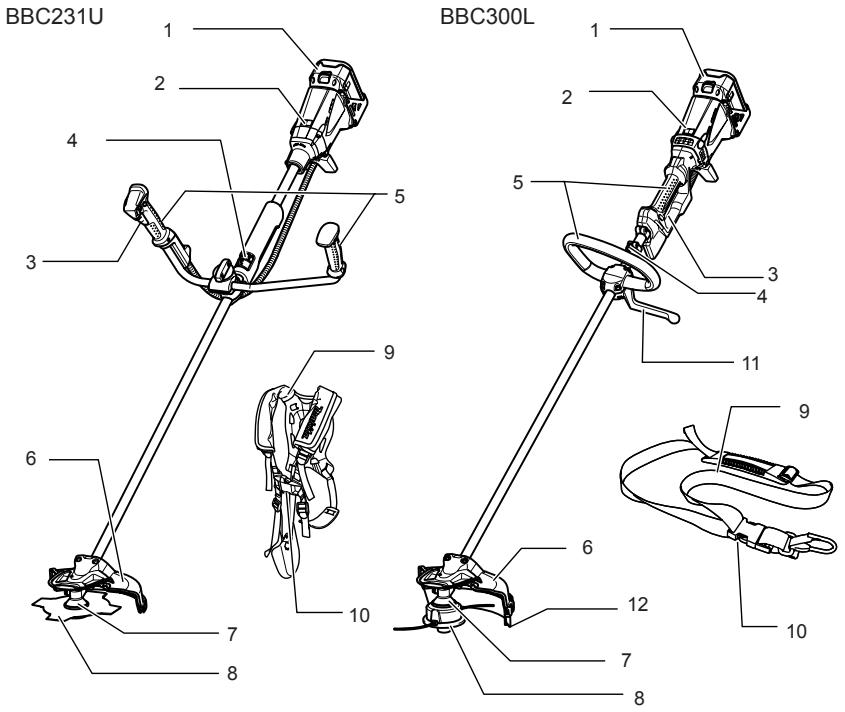

BESKRIVELSE AF DELE

BBC231U BBC300L 1 2 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9

1	Batteripakke	7	Gearkasse
2	Indikatorlampe	8	Skæreværktøj
3	Afbryderkontakt	9	Bæresele
4	Bøjle (ophængningspunkt)	10	Spænde
5	Greb	11	Barriere
6	Afskærmning	12	Skærmforlængelse

FUNKTIONSBESKRIVELSE

ADVARSEL:

- Sørg altid for, at maskinen er slukket, og batteripakken er taget ud, før du justerer maskinen eller kontrollerer dens funktioner. Hvis du ikke slukker og fjerner batteripakken, kan det medføre alvorlig personskade i tilfælde af utilsigtet start.

Isætning eller udtagning af batteripakken (Fig. 6)

⚠️ FORSIGTIG:

• Hold godt fast i maskinen og batteripakken, når du monterer eller afmonterer batteripakken. Hvis maskinen og batteripakken ikke holdes ordentligt fast, kan de glide ud af hænderne og resultere i skader på maskinen og batteripakken samt personskade.
• Sluk altid for maskinen før du monterer eller afmonterer batteripakken.

Ved afmontering af batteripakken trækkes den ud af maskinen, mens der trykkes på knappen foran på pakken. Ved isætning af batteripakken justeres tungen på batteripakken med rillen i huset, hvorefter pakken skubbes på plads. Sæt den altid hele vejen ind, indtil den låses på plads med et lille klik. Hvis den røde indikator øverst på knappen er synlig, er batteripakken ikke låst helt fast. Sæt den helt ind, indtil den røde indikator ikke er synlig. Ellers kan den falde ud af maskinen og skade dig eller andre personer i nærheden.

BEMÆRK:

- Brug ikke magt ved isætning af batteripakken. Hvis den ikke glider let ind, er den ikke indsat korrekt.

Betjening af afbryderkontakten

ADVARSEL:

- Før batteripakken sættes i maskinen, skal du altid kontrollere, at afbryderkontakten reagerer korrekt og vender tilbage i "OFF"-stillingen, når du slipper den. Træk ikke hårdt i afbryderkontakten uden at trykke aflåseknappen ind. Dette kan ødelægge kontakten. Anvendes en maskine med en afbryderkontakt, som ikke fungerer ordentligt, kan det

føre til tab af kontrol og alvorlig personskade. (Fig. 7 og 8)

En sikringsknap forhindrer, at afbryderkontakten trykkes ind ved et uheld. Maskinen startes ved at trykke aflåseknappen ind og trykke på afbryderkontakten. Maskinens hastighed forøges ved at trykke hårdere på afbryderkontakten. Slip afbryderkontakten for at stoppe.

Skiftekontakt til fjernelse af afklippede materialer (Fig. 9 og 10)

Denne maskine er udstyret med en skiftekontakt, som kun er til ændring af rotationsretningen, sådan at den kan anvendes til fjernelse af ukrudt og afklippede materialer, der sidder fast på maskinen. For at anvende maskinen normalt skal der trykkes på "A"-siden af kontakten. For at fjerne ukrudt og afklippede materialer som har sat sig fast i det roterende hoved, kan der skiftes omkørselsretning på maskinen ved at trykke på "B"-siden af kontakten. Maskinen kan anvendes i kortere tid i den omvendte position, hvorefter den automatisk slukker.

ADVARSEL:

- Sørg altid for, at maskinen er slukket, og batteripakken er taget ud, inden du fjerner ukrudt eller afklippede materialer, som sidder fast i maskinen, der ikke kunne fjernes vha. anvendelse af den omvendte tilstand. Hvis du ikke slukker og fjerner batteripakken, kan det medføre alvorlig personskade i tilfælde af utilsigtet start.

BEMÆRK:

• Kontroller altid rotationsretningen før anvendelsen.
• Betjen ikke skiftekontakten, før maskinen er helt stoppet. Hvis rotationsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen.

Ændring af hastigheden (Fig. 11 og 12)

Der kan på forhånd vælges mellem to hastighedsområder med hastighedskontakten.

Skiftes hastighedskontakten til "1"-positionen, indstilles maskinen til det lavere hastighedsområde, og "2"-positionen indstiller maskinen til det høje hastighedsområde.

Batteri-/motorbeskyttelsessystem

Batteripakken og maskinen er udstyret med beskyttelsesfunktioner, som automatisk reducerer eller slukker for strømmen til maskinen, når der opstår overbelastningssituationer, som kan forvolde skade på maskinen eller batteripakken. Hvis maskinen bliver overbelastet, men ikke låst, reducerer en indbygget beskyttelsesfunktion omdrejningerne for at beskytte motoren. I dette tilfælde hverken lyser eller blinker de to indikatorlamper, som er beskrevet i skemaet nedenfor. Alle andre beskyttelsesfunktioner kan identificeres via indikatorlyset, som beskrevet i skemaet nedenfor.

(Fig. 13)

		Status	Afhjælpning
-	Blinker	Batteriet er næsten brugt op.	Udskift batteriet med et fuldt opladet batteri.
-	Lyser	Batteribeskyttelsen lukker for strømmen - batteriet er brugt op.	Udskift batteriet med et fuldt opladet batteri.
Blinker	-	Overbelastningsbeskyttelsen lukker for strømmen - motoren var låst.	Slip afbryderkontakten og fjern årsagen til at motoren låses eller overbelastes.Hvis skæreværktøjet er låst pga., at der sidder ukrudt eller lignende fast, skal du altid fjerne batteripakken, før du fjerner det.
Lyser	-	Overbelastningsbeskyttelsen lukker for strømmen - overbelastning.	Lad maskinen hvile et stykke tid.
Blinker	Blinker	Elektrisk eller elektronisk funktionsfejl	Henvend dig til dit lokale autoriserede servicecenter angående reparation.

Nylontrimmerhoved (ekstraudstyr til et produkt som leveres med en klinge)

BEMÆRK:

• Forsøg ikke at banke hovedet i jorden for at tilføre snor, när maskinen anvendes ved høje omdrejninger. Bankes hovedet i jorden ved høje omdrejninger, kan det beskadige nylontrimmerhovedet.
• Snorfremføring via bank i jorden fungerer ikke ordentligt, hvis hovedet ikke roterer. (Fig. 14)

Nylontrimmerhovedet er et græstrimmerhoved med to snore udstyret med en bank-fremføringsmekanisme. For at fremføre nylonsnoren skal trimmerhovedet bankes ned i jorden, mens det roterer ved lave omdrejninger. Efterhånden som nylonsnoren fremføres, klippes den

automatisk af i den rigtige længde af knivene på skærmforlængelsen.

BEMÆRK:

Hvis nylonsnoren ikke fremføres, når hovedet bankes ned i jorden, skal du oprulle/udskifte nylonsnoren ved at følgende de procedurer, som er beskrevet under "Vedligeholdelse".

MONTERING

ADVARSEL:

- Sørg altid for, at maskinen er slukket, og batteripakken er taget ud, før du udfører nogen form for arbejde på maskinen. Hvis du ikke slukker

og fjerner batteripakken, kan det medføre alvorlig personskade i tilfælde af utilsigtet start.

- Start aldrig maskinen medmindre den helt samlet. Anvendelse af maskinen i delvist samlet tilstand, kan resultere i alvorlig personskade i tilfælde af utilsigtet start.

Montering af håndtaget

For model BBC231U (Fig. 15)

Løsn knappen.

Placer håndtaget mellem håndtagsklemmen og håndtagsholderen.

Juster håndtaget ind på en vinkel der giver en behagelig arbejdsposition, og fastgør det derefter ordentligt ved at stramme knappen til med håndkraft.

For model BBC300L (Fig. 16)

Monter barrieren og grebet på skaftet med fire skruer. Sørg for at afstandsstykket på skaftet er placeret mellem grebets/barrierens montering og bøjlen.

Placer barrieren på venstre side af maskinen. Spænd derefter de fire skruer, så grebets/barrierens montering ikke kan flytte sig eller rotere på skaftet.

⚠️ ADVARSEL:

- Du må hverken fjerne eller formindske afstandsstykket. Afstandsstykket sørger for en vis afstand mellem hænderne. Indstilles grebets/barrierens montering for tæt på det andet greb, på den anden side af afstandsstykket, kan det medføre tab af kontrol og alvorlig personskade.

Montering af afskærmningen (Fig. 17 og 18)

ADVARSEL:

- Anvend aldrig maskinen uden den illustrerede afskærmning på plads. Ellers kan det medføre alvorlig personskade.

Ved anvendelse af metalklingen (Fig. 19)

Fastgør afskærmningen på spændestykket med to bolte som vist. Stram den højre og venstre bolt lige meget.

Ved anvendelse af nylontrimmerhovedet

⚠️ FORSIGTIG:

- Ved installation af skærmforlængelsen skal du passe på ikke at røre ved den skarpe nylonsnorkniv, der sidder på skærmforlængelsen. Berøring af kniven kan medføre personskade.

Fastgør afskærmningen på spændestykket med to bolte som vist. Stram den højre og venstre bolt lige meget. (Fig. 20)

Monter skærmforlængelsen ved at placere den på montagesporet, der sidder på afskærmningens nederste kant, og skubbe den ind på positionen indtil skærmforlængelsen klikker og låses på plads.

Skærmforlængelsen er designet, så den kun kan monteres på afskærmningen i en retning.

BEMAERK:

- Fjern den tape der sidder på kniven på skærmforlængelsen, som afskærer nylonsnoren, när du anvender den første gang. (Fig. 21)

For at afmontere skærmforlængelsen skal du anvende en flad skruetrækker og placere den i det lille indhak, der

findes på låsestykket. For at låse skærmforlængelsen op skal du trykke på låsestykket, mens den nedre skærmforlængelse skubbes i den retning, som angives på figuren. Når først skærmforlængelsen begynder at glide, er den låst op og kan fjernes ved at fortsætte med at skubbe den af afskærmningen.

Montering af klingen

ADVARSEL:

- Den udvendige diameter på klingen skal være mindst 230 mm. Anvend aldrig nogen klinger med en større udvendig diameter end 230 mm.

! FORSIGTIG:

• Klingen skal være velpudset, fri for ridser og revner. Puds eller udskift klingen efter hver tre timers brug.
• Bær altid handsker, når du håndterer klingen.
• Monter altid klingedækslet, när maskinen ikke anvendes eller under transport.
• Fastspændingsmøtrikken til klingen (med fjederskive) er en forbrugsdel. Hvis der kan ses slid eller deformation på fjederskiven, skal du udskifte møtrikken. Henvend dig til dit lokale autoriserede servicecenter angående bestilling.

BEMÆRK:

• Sørg for at anvende en ægte Makita-klinge.
  Vend maskinen på hovedet så at du nemt kan udskifte klingen. (Fig. 22)
  For at afmontere klingen skal du indsætte unbrakonøglen gennem hullet i beskyttelsesdækslet og gearkassen. Drej modtageskiven indtil den er låst med unbrakonøglen.
  Løsn sekskantmøtrikken (venstregevind) med skruenøglen og fjern møtrikken, skålen, klemmeskiven og unbrakonøglen. (Fig. 23)
  Monter klingen på skaftet sådan at føringen på modtageskiven passer ind i skaftåbningen på klingen. Monter klemmeskiven, skålen og fastgør klingen med sekskantmøtrikken med et spændingsmoment på 13 til 23 Nm, mens du holder modtageskiven med unbrakonøglen. (Fig. 24)
  Kontroller, at klingen er vendt til venstrerotation.

Installation af nylontrimmerhoved

! FORSIGTIG:

- Anvend kun nylontrimmerhovedet sammen med afskærmningen og skærmforlængelsen på plads. Ellers kan det medføre alvorlig personskade.

BEMÆRK:

- Sørg for, at du anvender et ægte Makitanylontrimmerhoved.

Vend maskinen på hovedet så at du nemt kan udskifte nylontrimmerhovedet. (Fig. 25)

Indsæt unbrakonøglen gennem hullet i beskyttelsesdækslet og gearkassen og drej modtageskiven, indtil den er låst med unbrakonøglen. Monter nylontrimmerhovedet direkte på spindelgevindet og stram til ved at dreje det mod urets retning. Fjern unbrakonøglen.

For at afmontere nylontrimmerhovedet skal du dreje nylontrimmerhovedet med uret, mens du holder modtageskiven med unbrakonøglen.

FORSIGTIG:

- Hvis nylontrimmerhovedet utilsigtet rammer en sten eller en hård genstand, skal trimmeren stoppes og efterses for eventuelle skader. Hvis nylontrimmerhovedet er beskadiget, bør det straks udskiftes. Brug af et beskadiget nylontrimmerhoved kan medføre alvorlig personskade.

BETJENING

Korrekt håndtering af maskine (BBC231U)

Korrekt holdning

ADVARSEL:

- Placer altid maskinen på højre side, så skaftet på venstre håndtag altid er foran din krop. Korrekt placering af maskinen giver bedst mulig kontrol og reducerer risikoen for alvorlig personskade pga. tilbageslag. (Fig. 26)

Placer bæreselen som vist på figuren og hæng maskinen fast på din højre side, så skaftet på venstre håndtag altid er foran dig.

Montering af bæreselen (Fig. 27)

Tag bæreselen på ryggen og spænd den, indtil der høres et klik. Kontroller, at den ikke kan hives af. Hæng maskinen som vist.

Juster længden på remmen sådan, at klingen holdes parallelt med jorden med en afstand på 10 til 30 cm over jorden.

Aftagning (Fig. 28)

Spændet er udstyret med en hurtigudløser, som kan udløses ved blot at klemme på siderne og spændet.

ADVARSEL:

- Du skal være meget omhyggelig med at beholde kontrollen over maskinen på dette tidspunkt. Tillad ikke maskinen at blive slået tilbage mod dig eller andre i nærheden. Ellers kan det medføre alvorlige personskader.

Korrekt håndtering af maskine (BBC300L)

Korrekt holdning

ADVARSEL:

- Placer altid maskinen på højre side, sådan at barrieren altid er foran din krop. Korrekt placering af maskinen giver bedst mulig kontrol og reducerer risikoen for alvorlig personskade pga. tilbageslag. (Fig. 29)

Som vist på figuren placeres bæreselen på din venstre skulder ved at du putter hovedet og højre arm gennem selen og holder maskinen på din højre side, mens du sørger for altid at holde barrieren foran din krop.

Montering af bæreselen (Fig. 30)

Når du har taget bæreselen på, kan den hægtes på maskinen ved at tilslutte spænderne på både maskinens krog og bæreselen. Sørg for at spænderne klikker og låses helt på plads.

For at foretage korrekt justering af remmen hænges maskinen som vist på figuren ovenfor, så skæreværktøjet holdes parallelt med jorden på et niveau af 10 til 30 cm over jorden.

Aftagning (Fig. 31)

Spændet er udstyret med en hurtigudløser, som kan udløses ved blot at klemme på siderne og spændet.

ADVARSEL:

- Du skal konstant være meget omhyggelig med at beholde kontrollen over maskinen. Tillad ikke maskinen at blive slået tilbage mod dig eller andre i nærheden. Har du ikke kontrol over maskinen, kan det resultere i alvorlige personskader på andre tilstedeværende eller operatøren.

VEDLIGEHOLDELSE

ADVARSEL:

- Sørg altid for, at maskinen er slukket, og batteripakken er taget ud, før du forsøger at udføre inspektion eller vedligeholdelse på maskinen. Hvis du ikke slukker og fjerner batteripakken, kan det medføre alvorlig personskade i tilfælde af utilsigtet start.

BEMÆRK:

- Brug aldrig benzin, benzen, fortynder, alkohol eller lignende. Det kan muligvis medføre misfarvning, deformation eller revner.

Smøring af gearkassen (Fig. 32)

Tilfør smøremiddel (Shell Alvania 2 eller tilsvarende) til gearkassen gennem smørehullet hver 30. time. (Ægte Makita-smøremiddel kan anskaffes fra din Makita-forhandler.)

Udskiftning af nylonsnor

ADVARSEL:

- Sørg altid for, at maskinen er slukket, og batteripakken er taget ud, før du forsøger at udføre inspektion eller vedligeholdelse på maskinen. Hvis du ikke slukker og fjerner batteripakken, kan det medføre alvorlig personskade i tilfælde af utilsigtet start. - Sørg for, at nylontrimmerhovedets dæksel er ordentligt fastgjort til huset som beskrevet nedenfor. Fastgøres dækslet ikke ordentligt, kan det medføre, at nylontrimmerhovedet flyver af med alvorlige personskader til følge. (Fig. 33)

Tryk ind på låsemekanismerne på huset og løft op for at fjerne dækslet. Smid den resterende nylonsnor ud. (Fig. 34)

Hægt midten af den nye nylonsnor på indhakket i midten af spolen mellem de 2 kanaler til nylonsnoren. Den ene side af snoren bør være cirka 80 mm længere end den anden side.

Vikl begge ender tæt omkring spolen i den retning på hovedet som er markeret for venstrehåndsretning, angivet med LH. (Fig. 35)

Vikl snorene helt op på nær cirka 100 mm, og lad midlertidigt enderne være hægtet gennem indhakket på siden af spolen. (Fig. 36)

Monter spolen i huset sådan at rillerne og fremspringene på spolen matcher med dem i huset. Sørg for, at siden på spolen med bogstaver er synlig ovenfra. Hægt derefter enderne på snoren af fra deres midlertidige placering og før snorene gennem øjerne, sådan at de kommer ud af huset. (Fig. 37)

Ret fremspringet på undersiden af dækslet ind med øjernes huller. Tryk derefter dækslet ordentligt ind på huset, sådan at det sidder fast. Sørg for, at klemmemekanismerne hægter dækslet ordentligt fast.

For at holde produktet SIKKERT og PÅLIDELIGT skal reparationer samt al anden vedligeholdelse eller justering udføres af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele.

FEJLFINDING

Foretag først selv eftersyn, inden du beder om reparation. Hvis du finder et problem, der ikke er forklaret i brugsanvisningen, skal du ikke forsøge at skille maskinen ad. Bed i stedet et autoriseret Makita-servicecenter, der altid benytter Makita-reservedele, om reparation.

Fejlfunktionsstatus	Årsag	Afhjælpning
Motoren kører ikke.	Batteripakken er ikke isat.	Isæt batteripakken.
	Batteriproblem (mangler spænding)	Genoplad batteriet. Hvis opladning ikke virker, skal batteriet udskiftes.
	Drivsystemet fungerer ikke korrekt.	Henvend dig til dit lokale autoriserede servicecenter angående reparation.
Motoren stopper med at køre efter kort tids brug.	Rotationsretningen er omvendt.	Ændr rotationsretningen med skiftekontakten.
	Batteriets opladningsniveau er lavt.	Genoplad batteriet. Hvis opladning ikke virker, skal batteriet udskiftes.
	Overophedning.	Stop brug af maskinen og lad den køle af.
Den når ikke op på maksimale omdrejninger.	Batteriet er ikke sat ordentligt i.	Sæt batteripakken i som beskrevet i denne brugsanvisning.
	Batteriniveauet falder.	Genoplad batteriet. Hvis opladning ikke virker, skal batteriet udskiftes.
	Drivsystemet fungerer ikke korrekt.	Henvend dig til dit lokale autoriserede servicecenter angående reparation.
Skæreværktøjet roterer ikke: stop straks maskinen!	Fremmedlegemer som f.eks. en gren, der er i klemme mellem afskærmningen og nylontrimmerhovedet eller skæreklingen.	Fjern fremmedlegemet.
	Fastspændingsmøtrikken til klingen er løs.	Stram møtrikken ordentligt som beskrevet i denne brugsanvisning.
	Klingen er bøjet.	Udskift klingen.
	Drivsystemet fungerer ikke korrekt.	Henvend dig til dit lokale autoriserede servicecenter angående reparation.
Unormal vibration: stop straks maskinen!	En af nylonsnorene er knækket, og hovedet er blevet ubalanceret.	Bank nylontrimmerhovedet mod jorden mens det roterer for at fremføre snoren.
	Klingen er bøjet, revnet eller slidt.	Udskift klingen.
	Fastspændingsmøtrikken til klingen er løs.	Stram møtrikken ordentligt som beskrevet i denne brugsanvisning.
	Klingen er ikke ordentligt fastspændt.
	Drivsystemet fungerer ikke korrekt.	Henvend dig til dit lokale autoriserede servicecenter angående reparation.
Skæreværktøj og motor kan ikke stoppe: Fjern straks batteripakken!	Elektrisk eller elektronisk funktionsfejl.	Tag batteriet ud og henvend dig til dit lokale autoriserede servicecenter angående reparation.

TILBEH∅R

⚠️ FORSIGTIG:

- Dette tilbehør eller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i denne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage personskade. Brug kun tilbehør eller ekstraudstyr til det formål, det er beregnet til.

Henvend dig til din lokale Makita-servicecenter, hvis du har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret.

• Klinge
• Nylontrimmerhoved
• Stanghækkeklipper-tilbehør (til model BBC300L)
• Stangsav-tilbehør (til model BBC300L)
  • Kultivatortilbehør (til model BBC300L)
  • Originalt batteri og oplader fra Makita

For model BBC231U

Støj

ENG104-2

Det typiske A-vægtede støjniveau bestemt i

overensstemmelse med ISO22868:

Lydtryksniveau ( L_pA ): 79,7 dB (A)

Usikkerhed (K): 2,5 dB (A)

Støjniveauet under arbejdet kan være større end 80 dB (A).

Bær høreværn.

Vibration

ENG244-1

Vibrationsemissionsværdien er bestemt i henhold til ISO22867, EN786:

Vibrationsemission ( a_h ): 2,5 m/s ^2 eller mindre

Usikkerhed (K): 1,5 m/s²

For model BBC300L

Støj

ENG104-2

Det typiske A-vægtede støjniveau bestemt i

overensstemmelse med EN786:

Lydtryksniveau ( L_pA ): 79,3 dB (A)

Usikkerhed (K): 2,5 dB (A)

Støjniveauet under arbejdet kan være større end 80 dB (A).

Bær høreværn.

Vibration

ENG244-1

Vibrationsemissionsværdien er bestemt i henhold til EN786:

Vibrationsemission ( a_h ): 2,5 m/s ^2 eller mindre

Usikkerhed (K): 1,5 m/s²

Kun for lande i Europa

ENH035-1

er en produktionsserie og

Overholder følgende europæiske direktiver:

Den tekniske dokumentation findes hos vores

autoriserede repræsentant i Europa:

Makita International Europe Ltd.

Den konformitetsvurderingsprocedure, der kræves af

Direktiv 2000/14/EF, blev udført i henhold til appendiks V.

Målt lydeffektniveau: 93,6 dB

Garanteret lydeffektniveau: 95 dB

1. 1. 2009

Tomoyasu Kato

Direktør

Makita Corporation

Kun for europæiske lande

ENH215-1

Batteridrevet græstrimmer

Modelnummer/ type: BBC300L

Specifikationer: se tabellen "SPECIFIKATIONER".

er en produktionsserie og

Overholder følgende europæiske direktiver:

Den tekniske dokumentation findes hos vores

autoriserede repræsentant i Europa:

Makita International Europe Ltd.

Den konformitetsvurderingsprocedure, der kræves af Direktiv 2000/14/EF, blev udført i henhold til appendiks VIII.

Underrettet organ:
