AKE35 - αλυσοπρίονο BOSCH - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	BOSCH
Μοντέλο	AKE35
Τύπος προϊόντος	Ηλεκτρικό αλυσοπρίονο
Μήκος οδηγού	35 cm
Βάρος (χωρίς καλώδιο)	4,3 kg
Απορροφούμενη ισχύς	1800 W
Τάση δικτύου	230 V AC, 50 Hz
Ταχύτητα κοπής (χωρίς φορτίο)	12 m/s
Τύπος αλυσίδας	3/8" - 90
Πάχος κρίκων	1,1 mm
Αριθμός κρίκων	52
Χωρητικότητα δοχείου λαδιού	200 ml
Αυτόματη λίπανση	Ναι
Φρένο κλωτσήματος	Ναι
Φρένο εκκίνησης	Ναι
Τάνυση αλυσίδας χωρίς εργαλείο (SDS)	Ναι
Ακινητοποιητικές λαβές	Ναι
Κλάση προστασίας	II (διπλή μόνωση)
Παρελκόμενα	Κάλυμμα, αλυσίδα, οδηγός, προστατευτικό αλυσίδας, συγκολλητικό λάδι (80 ml), οδηγίες χρήσης

Συχνές ερωτήσεις - AKE35 BOSCH

Πώς να τεντώσετε την αλυσίδα του αλυσοπρίονου AKE35;

Χαλαρώστε το κουμπί σύσφιξης 14 κατά 1 έως 3 στροφές. Περιστρέψτε τον κόκκινο δακτύλιο τάνυσης αλυσίδας 13 δεξιόστροφα μέχρι η αλυσίδα να μπορεί να ανυψωθεί 3 έως 4 mm στη μέση του οδηγού. Στη συνέχεια, σφίξτε το κουμπί σύσφιξης.

Ποιο λάδι να χρησιμοποιήσω για τη λίπανση της αλυσίδας;

Χρησιμοποιήστε αποκλειστικά συγκολλητικό λάδι αλυσίδας βιοδιασπώμενο που συνιστάται από τη Bosch. Μη χρησιμοποιείτε ποτέ ανακυκλωμένο ή μεταχειρισμένο λάδι, αυτό θα προκαλέσει ζημιά στη συσκευή.

Πώς να γεμίσετε το δοχείο λαδιού;

Τοποθετήστε το αλυσοπρίονο οριζόντια, με το καπάκι του δοχείου 4 προς τα πάνω. Καθαρίστε την περιοχή γύρω από το καπάκι, ξεβιδώστε το και γεμίστε με λάδι χωρίς να αφαιρέσετε το φίλτρο. Βιδώστε ξανά το καπάκι.

Τι να κάνω αν η αλυσίδα δεν λιπαίνεται;

Ελέγξτε τη στάθμη λαδιού στο δοχείο. Εάν το δοχείο είναι γεμάτο, καθαρίστε το καπάκι του δοχείου και τον σωλήνα εξόδου λαδιού. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Bosch.

Πώς να ενεργοποιήσετε και να απενεργοποιήσετε το φρένο κλωτσήματος;

Για να ενεργοποιήσετε το φρένο κλωτσήματος, σπρώξτε το μπροστινό προστατευτικό χεριού 5 προς τα εμπρός μέχρι να εμφανιστεί η κόκκινη κουκκίδα 28 κάτω από τη σήμανση 6. Για να το απενεργοποιήσετε, τραβήξτε το προστατευτικό χεριού προς εσάς (θέση 1).

Ποιοι είναι οι βασικοί κανόνες ασφαλείας;

Φοράτε πάντα προστατευτικά γυαλιά και ωτοασπίδες. Κρατάτε το αλυσοπρίονο με δύο χέρια, το δεξί στη λαβή πίσω και το αριστερό στη λαβή μπροστά. Αποφύγετε το πριόνισμα σε ύψος πάνω από τους ώμους.

Πώς να αποφύγετε το ανάποδο λάκτισμα (kickback);

Μη δουλεύετε ποτέ με την άκρη του οδηγού. Διατηρείτε σταθερό κράτημα με τα δύο χέρια, με τον αντίχειρα και τα δάχτυλα να περιβάλλουν τις λαβές. Χρησιμοποιήστε μια αλυσίδα που ανακόπτει την ανάδραση κλωτσήματος και ακολουθήστε τις οδηγίες ακονίσματος.

Ποια τακτική συντήρηση απαιτείται;

Πριν από κάθε χρήση, ελέγξτε τη στάθμη λαδιού, την τάνυση της αλυσίδας και τη σωστή λειτουργία του φρένου κλωτσήματος. Καθαρίζετε τακτικά τις σχισμές εξαερισμού και τον μηχανισμό τάνυσης της αλυσίδας.

Πώς να αποθηκεύσετε το αλυσοπρίονο για μεγάλο χρονικό διάστημα;

Αδειάστε το δοχείο λαδιού και καθαρίστε την αλυσίδα και τον οδηγό. Τοποθετήστε το αλυσοπρίονο οριζόντια με το καπάκι του δοχείου προς τα πάνω για να αποφύγετε διαρροές. Αποθηκεύστε το σε ξηρό μέρος, μακριά από παιδιά.

Τι να κάνω αν το αλυσοπρίονο δεν ξεκινά;

Ελέγξτε αν το φρένο κλωτσήματος είναι ξεκλείδωτο (η κόκκινη κουκκίδα δεν πρέπει να είναι ορατή). Ελέγξτε την ηλεκτρική τροφοδοσία, το καλώδιο, την πρίζα και την ασφάλεια. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Bosch.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AKE35 BOSCH

Το μηχάνημα αυτό προορίζεται για επισκευή από άριστα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτικά. Αυτό εξασφαλίζει τη διατήρηση της ασφάλειας του μηχανήματος.

Προειδοποιητικές υποδείξεις για ασφάλεια:

Να κρατάτε όλα τα μέλη του σώματός σας μακριά από το αλυσοπρίονο όταν αυτό βρίσκεται σε λειτουργία. Πριν θέσετε το αλυσοπρίονο σε λειτουργία να βεβαιώνεστε ότι η αλυσίδα του πριονιού δεν ακουμπάει τίποτα. Όταν εργάζεστε με ένα αλυσοπρίονο δεν αποκλείεται, μια στιγμή απροσεξίας να οδηγήσει στην εμπλοκή των ρούχων σας ή και αυτών του σώματός σας στην αλυσίδα του πριονιού. Να κρατάτε το αλυσοπρίονο με το δεξί χέρι στη λαβή και το αριστερό χέρι στην πρόσθια λαβή. Δεν επιτρέπεται να χρησιμοποιείτε ένα διαφορετικό κράτημα του αλυσοπρίονου γιατί αυξάνεται ο κίνδυνος τραυματισμών. Να φοράτε προστατευτικά γυαλιά και ωτασπίδες. Σας συμβουλεύουμε να φοράτε επίσης και προστατευτικό εξοπλισμό για το κεφάλι, τα χέρια και τα πόδια. Κατάλληλα προστατευτικά ρούχα ελαιώνουν τον κίνδυνο τραυματισμού από εκσφενδονιζόμενα πελεκούδια και από τυχαία επαφή με την αλυσίδα του πριονιού. Να μην εργάζεστε με το αλυσοπρίονο επάνω σε δέντρα. Η χρήση του αλυσοπρίονου επάνω σε δέντρο μπορεί να προκαλέσει κίνδυνο τραυματισμού. Να φροντίζετε για την ασφάλεια του σώματός σας και να χρησιμοποιείτε το αλυσοπρίονο μόνο όταν βρίσκεστε σε σταθερή και ασφαλή επιφάνεια. Διαφορετικές ή ασταθείς επιφάνειες μπορούν, όταν χρησιμοποιείτε σκάλες, να οδηγήσουν στην απώλεια της ισορροπίας σας και του ελέγχου του αλυσοπρίονου. Να λαμβάνετε πάντοτε υπόψη σας, όταν κόβετε ένα κλαδί που βρίσκεται σε τάση, αυτό μπορεί να εκτιναχθεί και να χτυπήσει την αλυσίδα του πριονιού. Όταν αποδεσμεύετε το κλαδί από τις ίνες του ξύλου, τότε το κλαδί που βρίσκεται σε τάση μπορεί να εκτιναχθεί και/ή να οδηγήσει σε απώλεια του ελέγχου του αλυσοπρίονου.

Να είστε ιδιαίτερα προσεκτικοί όταν κόβετε σε κλίση ή σε δέντρα. Το αλυσοπρίονο μπορεί να ολισθήσει στην αλυσίδα του πριονιού και να σας χτυπήσει ή να σας κάνει να χάσετε την ισορροπία σας. Να κρατάτε το αλυσοπρίονο κρατώντας το από την πρόσθια λαβή όταν η αλυσίδα δεν κινείται. Η ράγα οδήγησης πρέπει να δείχνει προς τα πάνω. Για να κρατάτε ή να αποθηκεύετε/να μεταφέρετε το αλυσοπρίονο, να το περνάτε από το προστατευτικό κάλυμμα. Η προσεκτική μεταχείριση του αλυσοπρίονου ελαττώνει τις πιθανότητες αθέλητης επαφής με την κινούμενη αλυσίδα του πριονιού. Να τηρείτε τις οδηγίες για λίπανση, τάνυση της αλυσίδας και αντικατάσταση εξαρτημάτων. Μια κακώς τεντωμένη ή λιπασμένη αλυσίδα μπορεί να οδηγήσει σε αυξημένο κίνδυνο κοπής. Να διατηρείτε τη λάμα καθαρή και χωρίς υπολείμματα. Μια αμβλεία ή κακώς συντηρημένη λάμα είναι επικίνδυνη και οδηγεί στην απώλεια του ελέγχου. Να κόβετε μόνο ξύλα. Να χρησιμοποιείτε το αλυσοπρίονο μόνο για εργασίες για τις οποίες αυτό προορίζεται - παράδειγμα: μη χρησιμοποιείτε το αλυσοπρίονο για την κοπή πλαστικών υλικών, τούβλων ή δομικών υλικών που δεν είναι ξύλου. Η χρήση του αλυσοπρίονου για εργασίες για τις οποίες δεν προορίζεται μπορεί να οδηγήσει σε επικίνυνες καταστάσεις.

Αιτίες και αποφυγή του κλοτσήματος:

Το κιότομα μπορεί να εμφανιστεί όταν πραγματοποιείται εργασία σε ένα αντικείμενο ή όταν το ξύλο λυγίζει και η αλυσίδα του πριονιού οδηγείται στην τομή. Μια τυχόν εμπλοκή ή πάχυνση της ράγας προς τα εμπρός, σε ορισμένες περιπτώσεις, μπορεί να οδηγήσει σε απότομη, προς τα πίσω αντίδραση, κατά την οποία η ράγα οδηγείται προς τα επάνω, προς την κατεύθυνση του χειριστή. Το αλυσοπρίονο μας αλυσίδας πριονιού στην επαναφορά της ράγας οδηγείται να οδηγεί τα ράγα μορφή προς τα πίσω, με κατεύθυνση προς το χειριστή. Καθεμία από τις αντιδράσεις αυτές μπορεί να σας κάνει να χάσετε τον έλεγχο του πριονιού και να προκαλέσει το σοβαρό τραυματισμό. Να μάθετε να εργάζεστε με τις διατάξεις ασφαλείας που είναι ενσωματωμένες στο αλυσοπρίονο. Σαν χρήστης του αλυσοπρίονου πρέπει να λάβετε ο ίδιος διαφορετικά κατάλληλα μέτρα για να μπορέσετε έτσι να εργαστείτε χωρίς ατυχήματα και χωρίς τραυματισμούς.

Το κιότομα είναι η συνέχεια ενός εγχειριδίου ή οδηγιών χρήσης του πριονιού. Μπορεί να αποφευχθεί με κατάλληλες προφυλάξεις, όπως αυτές περιγράφονται παρακάτω:

Να κρατάτε το πριόνι με τα δύο χέρια, οδηγώντας τις λαβές του αλυσοπρίονου και το αντικείμενο κατά διαφορετικό τρόπο. Να βρίσκεστε πάντα σε θέση, στην οποία θα μπορείτε να αντιμετωπίσετε τις εναλλασσόμενες δυνάμεις. Ο χειριστής μπορεί να αντιμετωπίσει και να ελέγξει τις δυνάμεις με κατάλληλες προφυλάξεις. Μην αφήνετε ποτέ το αλυσοπρίονο από τα χέρια σας. Να σταματάτε το πριόνι όταν έχετε μη φυσιολογική στάση και να εργάζεστε σε ύψος μεγαλύτερο από αυτό των ώμων. Επίσης, να σταματάτε σε τυχόν εμπλοκή με την άκρη της ράγας και ταυτόχρονα να αντιμετωπίζετε τυχόν απροσδόκητες καταστάσεις για να ελέγχετε καλύτερα το αλυσοπρίονο. Να χρησιμοποιείτε πάντοτε σωστές ράγες και αλυσίδες πριονιού που προέρχονται από τον κατασκευαστή. Εσφαλμένες σωστές ράγες και αλυσίδες πριονιού μπορεί να οδηγήσουν σε βλάβες και να προκαλέσουν ατυχήματα. Να τηρείτε τις οδηγίες του κατασκευαστή σχετικά με τη συντήρηση της αλυσίδας του πριονιού. Η χαμηλή περιστροφή βάσης αυξάνει τον κίνδυνο για κιότομα.

Χαρακτηριστικά μηχανήματος

Aλυσοπρiovo		AKE 30-18 S	AKE 35-18 S	AKE 40-18 S
Κωδικός αριθμός		3 600 H36 A..	3 600 H36 B..	3 600 H36 C..
Τέντωμα της αλυσιδας χωρίς εργαλεία (SDS)		●	●	●
Ονομαστική οιχύς	[W]	1800	1800	1800
Ταχύτητα ταινίας (ελεύθερη κινηση)	[m/s]	12	12	12
Μήκος σηαθίου	[cm]	30	35	40
Αστέρας αλλayής φοράς		-	●	●
Δραστικό φρένο		●	●	●
Φρένο εκκίνησης		●	●	●
Τύπος αλυσιδας πριονίου		3/8" - 90	3/8" - 90	3/8" - 90
Πάχος κρίκου	[mm]	1,1 (0,043")	1,1 (0,043")	1,1 (0,043")
Αριθμός κρίκων		45	52	57
Ποσότητα πλήρωσης vτεπόζιτου λαδίου	[ml]	200	200	200
Αυτόματη λιπανη της αλυσιδας		●	●	●
Γάντζος σθήγησης		●	●	●
Βάρος χωρίς ηλεκτρίκό καλώδιο, περ. **	[kg]	4,2	4,3	4,4
Μόνωση		☐ / II	☐ / II	☐ / II

**Πριόνι με ράγα και αλυσίδα Υποδοχής: Παρακαλούμε να προσέξετε τον αριθμό σειράς στην πινακίδα κατασκευαστή του μηχανήματός σας, οι εμπορικοί χαρακτηρισμοί ορισμένων μηχανημάτων μπορεί να διαφέρουν. Οι διακυμάνσεις τάσης προκαλούν βραχείες πτώσεις τάσης. Γι' αυτό, υπό δυσμενείς συνθήκες δικτύου, μπορεί να ενεργοποιηθούν αρνητικά άλλα μηχανήματα ή συσκευές. Δεν αναμένονται παρεμβολές όταν η σύνθετη αντίσταση του δικτύου είναι μικρότερη από 0.25 Ohm.

Χρήση σύμφωνα με τον προορισμό

Το μηχάνημα αυτό προορίζεται για το κόψιμο ξύλου, καρβουνιού, σανίδων κτλ. Και μπορεί να χρησιμοποιηθεί για κοπές και για όλα τα μήκη των "νερών" του ξύλου και εγκάρσια σ' αυτά. Το μηχάνημα αυτό δεν είναι κατάλληλο για την κοπή ορυκτών υλικών.

Εισαγωγή

Το παρόν εγχειρίδιο περιέχει οδηγίες για την ορθή χρήση και τον ασφαλή χειρισμό του αλυσοπρίονου. Είναι σημαντικό να διαβάσετε προσεκτικά τις οδηγίες.

Συσκευασία

Αποσυσκευάστε προσεκτικά τα μέρη του μηχανήματος και ελέγξτε την αρτιότητα της παράδοσης:

• Αλυσοπρίονο Καλύμματα Αλυσίδας Πριονιού
• Σπαθί
• Προστατευτικό αλυσίδας
• Λάδι προσφυής αλυσίδας πριονιού (80 ml)
• Οδηγίες χρήσης

Αν έχετε ερωτήματα ή αν τα ερωτήματα είναι χαλασμένα, σας παρακαλούμε να απευθυνθείτε στον έμπορό σας.

Μέρη μηχανήματος

1 Οπή χειρολαβής 2 ΔΙΑΚΟΠΤΗΣ ON/OFF 3 Αποκλεισμός αθέλητης ζεύξης 4 Νόμα ντεπόζιτου λαδιού 5 Ενεργοποίηση φρένου αλυσίδας (προφυλακτήρας χεριού) 6 Σημάδι «Φρένο αλυσίδας ελεύθερο» 7 Μπροστινή χειρολαβή 8 Αστέρας αλλαγής ώρας 9 Προστατευτικό αλυσίδας

10 Αλυσίδα πριονιού 11 Σπαθί 12 Φραντζό οδήγησης 13 Δακτύλιος τεντώματος αλυσίδας, κόκκινος 14 Λαβή τεντώματος 15 Καλύμματα 16 Έκκεντρο τεντώματος αλυσίδας 17 Ρίος στερέωσης 18 Δεσμός οδήγησης σπαθιού 19 Ακροφύσιο λαδιού 20 Συμβολοβηματισμός καπακιού 21 Τροχός αλυσίδας 22 Νήμα υποδοχής αλυσίδας 23 Ρεματολήπτης (φις)** 24 Αριθ. σειράς

**ανάλογα με την εκάστοτε χώρα

Ερωτήματα που απεικονίζονται και περιγράφονται στις οδηγίες χρήσης δεν είναι υποχρεωτικό να συνοδεύουν πάντοτε το μηχάνημα!

Για την ασφάλειά σας

Προσοχή! Πριν από οποιαδήποτε εργασία συντήρησης ή καθαρισμού, όταν το καλώδιο κόβει, υποστεί βλάβη ή μπλεχτεί, αποσυνδέστε το από την παροχή ρεύματος και βγάλτε το φις από την πρίζα.

Προσοχή! Μην αγγίζετε την περιστρεφόμενη αλυσίδα.

Μην χειρίζεστε το αλυσοπρίονο σε καμία περίπτωση κοντά σε άτομα ή ζώα. Ούτε επίσης κατά τη διάρκεια κατανάλωσης οινοπνευματωδών, ναρκωτικών ουσιών ή τη χρήση ναρκωτικών παραγόντων.

Ηλεκτρική ασφάλεια

Για λόγους ασφαλείας το μηχάνημα διαθέτει μια προστατευτική μόνωση και γι' αυτό δεν χρειάζεται να γειωθεί. Η τάση λειτουργίας ανέρχεται σε 230 V AC, 50 Hz (για χώρες εκτός ΕΕ 220 V, 240 V, ανάλογα με την εκάστοτε έκδοση). Χρησιμοποιείτε μόνο εγκεκριμένα καλώδια επέκτασης. Επιτρέπεται μόνο η χρήση καλωδίων επέκτασης τύπου H07 RN-F IIEC (60245 IEC 66).

Σε περίπτωση που κατά την εργασία σας με το μηχάνημα χρησιμοποιείτε καλώδιο επιμήκυνσης, τότε επιτρέπεται μόνο η χρήση καλωδίων με τις εξής διατομές αγωγών:

• 1,0 mm²: μέγιστο μήκος 40 m
• 1,5 mm²: μέγιστο μήκος 60 m
• 2,5 mm²: μέγιστο μήκος 100 m

Για αύξηση της προστασίας συνιστάται η χρήση ενός αυτόματου διακόπτη διαρροής (FI/RCD) 30 mA. Ο διακόπτης αυτός πρέπει να ελέγχεται πριν από κάθε χρήση.

Υπόδειξη για προϊόντα που δεν πωλούνται στη Μεγάλη Βρετανία: Προσοχή: Για χάρη της προσωπικής σας ασφάλειας είναι αναγκαίο, το φις 23, με το οποίο είναι εξοπλισμένο το μηχάνημα, να συνδεθεί με το καλώδιο επιμήκυνσης 25 όπως φαίνεται στην εικόνα.

Ο σύνδεσμος του καλωδίου επιμήκυνσης πρέπει να προστατεύεται από το νερό, να είναι από ελαστικό ή να φέρει ελαστική επένδυση.

Το καλώδιο επιμήκυνσης πρέπει να χρησιμοποιείται μόνο για ένα συγκεκριμένο σκοπό.

Το ηλεκτρικό καλώδιο πρέπει να ελέγχεται τακτικά, όπως παρουσιάζεται στον πίνακα, και να χρησιμοποιείται μόνο όταν βρίσκεται σε καλή κατάσταση.

Η είσοδος ενός τυχόν χαλασμένου ηλεκτρικού καλωδίου επιτρέπεται να διορθωθεί μόνο από ένα εξειδικευμένο συνεργείο της Bosch.

Συνδέστε το αλυσοπρίονο με το ηλεκτρικό δίκτυο μόνο όταν αυτό έχει συναρμολογηθεί πλήρως.

Φοράτε πάντοτε προστατευτικά γάντια όταν χειρίζεστε το αλυσοπρίονο.

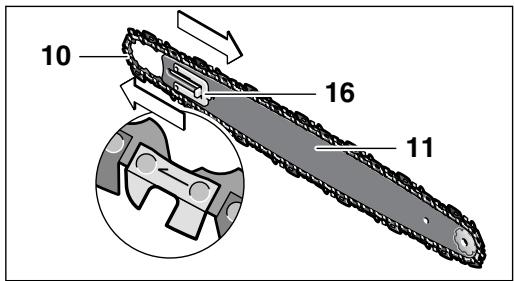

Η συναρμολόγηση του οδηγού και της αλυσίδας πριονιού

1. Αφαιρέστε προσεκτικά όλα τα τμήματα.
2. Τοποθετήστε τα δύο βέλη επάνω στο δακτύλιο σύσφιξης αλυσίδας 13 και στο κάλυμμα 15.

1. Αποθέστε το αλυσοπρίονο επάνω σε μια επίπεδη επιφάνεια.

Επιτρέπεται μόνο η χρησιμοποίηση πριονιού με πάχος εγκοπής (πάτος εγκοπής) 1,1 mm. 4. Εισαγάγετε την αλυσίδα του πριονιού 10 στην τριγωνική εγκοπή του οδηγού 11. Ακολουθήστε την ορθή φορά περιστροφής. Συγκρίνετε την αλυσίδα και το σύμβολο βήματος 20. Βεβαιωθείτε ότι το ελατήριο τεντωτήρα της αλυσίδας 16 βρίσκεται προς τα έξω.

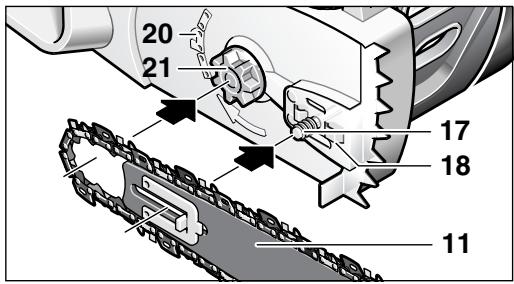

1. Νεράστε τους κρίκους της αλυσίδας γύρω από τον οδοντωτό τροχό αλυσίδας 21 και τοποθετήστε το σε τέτοιο τρόπο, ώστε ο οδηγός του τεντωτήρα 18, που βρίσκεται μπροστά και πίσω από τη βίδα στερέωσης 17, να περνά στη μακρόστενη τρύπα του οδηγού 11.

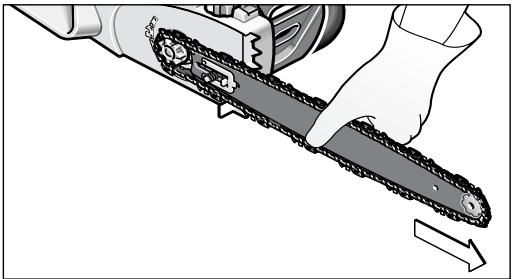

1. Ελέγξτε, αν έχουν τοποθετηθεί όλα τα εξαρτήματα καλά και κρατήστε το πριόνι με την αλυσίδα σ' αυτή τη θέση.

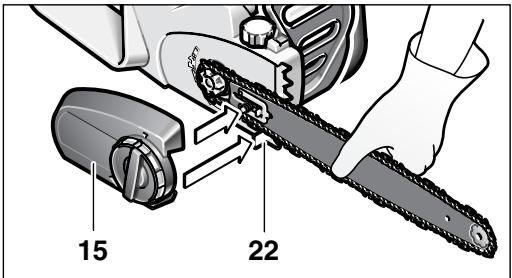

1. Τοποθετήστε με ακρίβεια το κάλυμμα και βεβαιωθείτε, ότι ο πείρος αντιόλισθης αλυσίδας 22 έχει «καθίσει» στην προβλεπόμενη γι' αυτόν σχισμή οδήγησης του καλύμματος 15.

1. Σφίξτε ελαφρά το κάλυμμα 15 με τη λαβή σύσφιξης 14.

Η αλυσίδα του πριονιού είναι ακονισμένη. Το τέντωμα της αλυσίδας δείχνεται και περιγράφεται στο κεφάλαιο «Τέντωμα της αλυσίδας πριονιού» στις σελίδες 1-7.

Η σύσφιξη (τέντωμα) της αλυσίδας πριονιού. Το τέντωμα της αλυσίδας του πριονιού πρέπει να ελέγχεται, τακτικά πριν από κάθε χρήση, και κατά τη διάρκεια της εργασίας, κάθε 10 λεπτά περίπου. Ιδιαίτερα στα νέα αλυσοπρίονα πρέπει στην αρχή να ελέγχεται συχνά η χαλάρωση. Η διάρκεια ζωής της αλυσίδας πριονιού εξαρτάται σημαντικά από την έναρξη λειτουργίας και το σωστό τέντωμα

Μην τεντώνετε την αλυσίδα όταν αυτή είναι ζεστή, γιατί όταν κρυώσει θα συρρικνωθεί και θα ακούσετε τα άκουστικά με την ένταση επάνω στο ένα.

1. Ανοίξτε τη σύσφιξη περιστρέφοντας τη λαβή αντίθετα από τη φορά των δεικτών του ρολογιού για να χαλαρώσετε το κάλυμμα. 2. Τυλίξτε τη λαβή σύσφιξης 14 1-3 στροφές με φορά αντίθετη από εκείνη των δεικτών του ρολογιού για να χαλαρώσετε το κάλυμμα. 3. Ελέγξτε, αν οι κρίκοι της αλυσίδας «κάθονται» σωστά στη σχισμή οδήγησης του σαθίου 11 και αν ακουμπούν στον τροχό αλυσίδας 21.

1. Τυλίξτε τον κόκκινο δακτύλιο-καστάνια σύσφιξης (τεντώματος) αλυσίδας 13 με τη ράβδο ίδια με εκείνη των δεικτών του ρολογιού μέχρι να ενισχύσετε το σωστό τέντωμα της αλυσίδας. Η καστάνια εμποδίζει το χαλάρωμα της αλυσίδας. Αν ο δακτύλιος σύσφιξης αλυσίδας 13 περιστρέφεται με δυσκολία, τότε πρέπει να λυθεί περισσότερο η λαβή σύσφιξης 14, με περιστροφή αντίθετη από εκείνη των δεικτών του ρολογιού. Όταν ρυθμίζεται ο δακτύλιος τεντώματος αλυσίδας 13 επιτρέπεται να περιστρέφεται και η λαβή σύσφιξης 14.

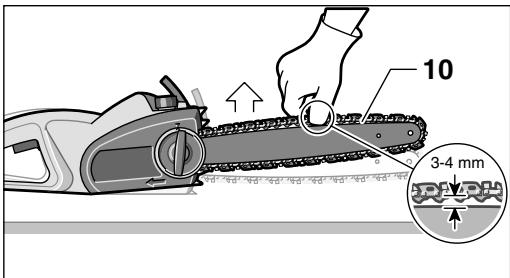

2. Η αλυσίδα 10 είναι σωστά τεντωμένη όταν μπορεί να ανασηκωθεί η μέση κατά 3-4 χιλιοστά περίπου. Αυτό πρέπει να το επιτύχετε τραβώντας την αλυσίδα από το ένα χέρι προς τα επάνω αντίθετα από το ίδιο το βάρος του μηχανήματος.

1. Σε περίπτωση που η αλυσίδα πριονιού 10 τεντώθηκε περισσότερο απ' όσο πρέπει, χαλαρώστε την γυρίζοντας το δακτύλιο σύσφιξης αλυσίδας 13 με φορά αντίθετη εκείνης των δεικτών του ρολογιού.
2. Όταν η αλυσίδα πριονιού 10 είναι τεντωμένη άσχετα, σφίξτε το κάλυμμα 11 γυρίζοντας προς τα δεξιά τη λαβή σύσφιξης 14. Μην χρησιμοποιείτε εργαλεία.

Α Β Αίναση της αλυσίδας

Σημαντικό: Το αλυσοπρίονο δεν παραδίδεται γεμάτο με λάδι πρόσφυσης αλυσίδας. Το γέμισμα με λάδι πριν τη χρήση έχει σημαντική σημασία. Η χρήση του αλυσοπρίονου χωρίς λάδι πρόσφυσης αλυσίδας ή με λάδι κάτω από την ένδειξη ελαχίστου, οδηγεί σε βλάβη του αλυσοπρίονου.

Η διάρκεια ζωής και απόδοση κοπής του αλυσοπρίονου εξαρτώνται από τη βέλτιστη λίπανση. Γι' αυτό, κατά τη διάρκεια της λειτουργίας η αλυσίδα του πριονιού λιπαίνεται αυτόματα με λάδι πρόσφυσης αλυσίδας πριονιού μέσω του ακροφυσίου λαδιού 19.

Γέμισμα του ντεπόζιτου λαδιού:

Τοποθετήστε το αλυσοπρίονο 4 επάνω σε μια σταθερή επιφάνεια, με το καπάκι του ντεπόζιτου λαδιού προς τα επάνω. Καθαρίστε με ένα πανί τον τομέα γύρω από το πώμα του ντεπόζιτου λαδιού 4 και στη συνέχεια ξεβιδώστε το πώμα. - Για το γέμισμα μην αφαιρείτε το ένθετο φίλτρο. Γεμίστε το ντεπόζιτο λαδιού με βιολογικά αποικοδομήσιμο λάδι πρόσφυσης για αλυσοπρίονα της Bosch. - Δώστε προσοχή, ώστε να μη διεισδύσουν βρωμιές στο ντεπόζιτο λαδιού. Βιδώστε και κλείστε το πώμα ντεπόζιτου λαδιού 4.

Σημαντικό: Για να εξασφαλιστεί η ανταλλαγή αέρα ανάμεσα στο δοχείο λαδιού και στο περιβάλλον μεταξύ του πλέγματος και του πώματος του δοχείου λαδιού υπάρχουν τέσσερα μικρά κανάλια αντιστάθμισης, από τα οποία μπορεί, για τεχνικούς λόγους, να τρέξει λίγο λάδι. Παρακαλούμε, να ακουμπάτε το πριόνι πάντοτε οριζόντια (το πώμα του δοχείου λαδιού 4 προς τα επάνω).

Χρησιμοποιείτε αποκλειστικά το προτεινόμενο, βιολογικά αποσυντιθέμενο λάδι προφύλαξης, για να αποφύγετε την πρόκληση βλάβης στο αλυσοπρίονο. Μη χρησιμοποιείτε ποτέ ανακυκλωμένο ή παλιό λάδι. Σε περίπτωση χρήσης μενκριμένου λαδιού ή έγχυσης, να ισχύει.

Δώστε προσοχή στην τάση. Η τάση της πηγής ρεύματος πρέπει να αντιστοιχεί πλήρως στην τάση που αναγράφεται στην πινακίδα του κατασκευαστή πάνω στο μηχάνημα. Μηχανήματα που αναγράφονται για 230 V λειτουργούν επίσης και στα 220 V.

Θέση εκτός λειτουργίας

Κρατάτε το αλυσοπρίονο όπως περιγράφεται στο Κεφάλαιο Εργασία με το αλυσοπρίονο

Για να θέσετε το μηχάνημα σε λειτουργία, πατήστε μέσα την απασφάλιση της σκανδάλης 3, καθαρίστε πάντα τα χέρια και κρατήστε πατημένο το διακόπτη ON/OFF 2. Τώρα μπορείτε να προς τα ελεύθερο την απασφάλιση της σκανδάλης.

Για να θέσετε το μηχάνημα εκτός λειτουργίας, αφήστε το διακόπτη ON/OFF 2 ελεύθερο.

Μετά την κοπή, μη φρενάρετε το αλυσοπρίονο με πάτημα του μπροστινού προφυλακτήρα χεριού (ενεργοποίηση του φρένου κλοτσήματος).

Το αλυσοπρίονο είναι εξοπλισμένο με δύο προστατευτικές διατάξεις:

Το φρένο κινητήρα φρενάρει την αλυσίδα όταν αφήσετε ελεύθερο το διακόπτη ON/OFF 2.

Το φρένο της αλυσίδας αποτελεί προστατευτικό μηχανισμό, ο οποίος ενεργοποιείται από το προστατευτικό προφυλακτήρα χεριού 5, όταν το μηχάνημα κλοτσήσει. Η αλυσίδα σταματά εντός λίγου χρόνου.

Δεξιά-αριστερά ένα τελευταίο λειτουργίας. Οδηγήστε το μπροστινό προφυλακτήρα χεριού 5 προς τα εμπρός (όχι τη), ώστε το κόκκινο σημάδι 28 να εμφανιστεί κάτω από το σημάδι 6 και ακολούθως το αλυσοπρίονο σε λειτουργία. Η αλυσίδα δεν πρέπει να κινείται. Για να απασφαλίσετε και πάλι το φρένο κλοτσήματος, τραβήξτε προς τα πίσω το μπροστινό προφυλακτήρα χεριού 5 (τη θέση 1), ώστε το κόκκινο σημάδι 28 να εξαφανιστεί κάτω από το σημάδι 6. (βλέπε Εικόνα D)

Εργασία με το αλυσοπρίονο

Πριν την κοπή

Πριν την εκκίνηση και τακτικά κατά τη διάρκεια της κόψης πρέπει να διεξάγονται έλεγχοι αλυσοπρίονου:

Βρίσκεται το αλυσοπρίονο σε άριστη κατάσταση; Είναι εντελώς γεμάτο λάδι; Ελέγξτε τη στάθμη λαδιού 26 πριν την εργασία και τακτικά κατά την εργασία. Συμπληρώστε το λάδι, αν η στάθμη λαδιού πέσει κάτω από την κάτω άκρη του παραθύρου παρατήρησης. Το γέμισμα αρκεί για περίπου 15 λεπτά, ανάλογα με τον αριθμό των διαλειμμάτων και την ένταση της εργασίας. - Είναι η αλυσίδα σωστά τεντωμένη και λιπασμένη; Κατά τη διάρκεια της κόψης ελέγχετε το τέντωμα της αλυσίδας κάθε 10 λεπτά. Ιδιαίτερα οι καινούργιες αλυσίδες πρέπει να αναμένεται να χαλαρώσουν. Η κατάσταση της αλυσίδας επηρεάζει σημαντικά την απόδοση κόψης. Μονοκόπτες αλυσίδες προστατεύονται από το φορτίο. - Είναι το φρένο της αλυσίδας λυμένο και η λειτουργία του ελεγχόμενη; - Να φοράτε τον απαιτούμενο προστατευτικό εξοπλισμό; Να χρησιμοποιείτε προστατευτικά γυαλιά και ωτασπίδες. Σας συμβουλεύουμε να φοράτε επίσης και προστατευτικό εξοπλισμό για το κεφάλι, τα χέρια, τα πόδια και τα πέλματα. Η κατάλληλη προστατευτική ενδυμασία μειώνει τον κίνδυνο τραυματισμού από αναπάντεχα εκσφενδονιζόμενα υλικά κοπής καθώς και από τυχόν αθέλητη επαφή με την αλυσίδα του πριονιού.

Κλότσημα πριονιού

Με κλότσημα πριονιού ονομάζεται η αναπάντεχη, απότομη ανάκρουση, προς τα πίσω και προς τα επάνω, του σε λειτουργία ευρισκόμενου αλυσοπρίονου, που μπορεί να εμφανιστεί όταν η άκρη του οδηγού εμπλακεί σε ξύλο ή σε άλλο υλικό κόψης ή όταν μπλοκάρει η αλυσίδα.

Όταν αλυσοπρίονο κλωτσήσει, το μηχάνημα αντιδρά αναπάντεχα και μπορεί να οδηγήσει σε σοβαρό τραυματισμό του χειριστή ή των προσώπων που βρίσκονται κοντά στην περιοχή εργασίας.

Κόψεις από τα πλάγια, λοξές και ευθείες κόψεις πρέπει να διεξάγονται με ιδιαίτερη προσοχή, γιατί σ' αυτές τις περιπτώσεις δεν μπορεί να τοποθετηθεί ο οδηγός κόψης 12.

Απόφυγή κλοτσήματος του πριονιού:

• Αρχίζετε την κοπή κρατώντας το αλυσοπρίονο όσο το δυνατόν πιο οριζόντια. Μην εργάζεστε με τεντωμένη, «ελεγχόμενη» ή στριμμένη αλυσίδα πριονιού.

Τροχίστε την αλυσίδα πριονιού σύμφωνα με τις αντίστοιχες οδηγίες. - Μην κόβετε ποτέ πιο ψηλά από τους ώμους σας. Μην κόβετε ποτέ με την άκρη του οδηγού. - Πιάστε το αλυσοπρίονο γερά και με τα δύο χέρια. Χρησιμοποιείτε τα αντιολισθητικά γάντια Bosch που προστατεύουν το χέρι. Χρησιμοποιείτε τον οδηγό κόψης 12 ως μοχλό. - Δίνετε προσοχή στο τέντωμα της αλυσίδας.

Γενικές υποδείξεις

Να κρατάτε το αλυσοπρίονο πάντοτε και με τα δύο σας χέρια, με το αριστερό χέρι στην πρόσθια λαβή και το δεξί χέρι στην πίσω λαβή. Να σφίγγετε τις λαβές με τα δάχτυλα και τον αντίχειρα. Μην κόβετε ποτέ κρατώντας το αλυσοπρίονο με το ένα χέρι. Να οδηγείτε το ηλεκτρικό καλώδιο πάντοτε προς τα πίσω και εκτός της περιοχής της αλυσίδας και του προς κοπή υλικού, έτσι ώστε να μην πιάνεται σε κλαδιά ή άλλα αντικείμενα.

Ξεπετάξτε το αλυσοπρίονο και τοποθετήστε το σώμα σε σταθερή θέση. Κρατάτε το αλυσοπρίονο λίγο δεξιά από το σώμα.

Η αλυσίδα πρέπει, πριν την έναρξη της εργασίας, να έχει αναπτυχθεί η μέγιστη ταχύτητά της. Χρησιμοποιείτε ταυτόχρονα το γκάζι οδήγησης 12 για τη στερέωση του αλυσοπρίονου έναντι στο έργο. Κατά τη διάρκεια της κοπής χρησιμοποιείτε το γκάζι οδήγησης σε όλο το άνοιγμα.

Κατά την κοπή χοντρών κλαδιών η κορυφή τοποθετείται το γκάζι οδήγησης σε ένα χαμηλότερο σημείο. Γι' αυτό τραβήξτε το αλυσοπρίονο προς τα πίσω για να ξεκολλήσετε το γκάζι οδήγησης και να το τοποθετήσετε εκ νέου πιο χαμηλά, χωρίς να βγει το πριόνι από την τομή.

Κατά τη διάρκεια της κοπής μην ασκείτε υπερβολική πίεση έναντι στην αλυσίδα του πριονιού, αλλά αφήστε την να εργάζεται, ασκείται ελαφρά ανάσχεση (πίεση μόχλου) στο γκάζι οδήγησης 12.

Μην χειρίζεστε ποτέ αλυσοπρίονο με τεντωμένους τους βραχίονές σας. Μην προσπαθείτε ποτέ να κόψετε σε θέσεις δύσκολες ή όταν είστε αβέβαιος/αβέβαιη έναντι σκαλωσιάς. Μην κόβετε ποτέ πιο ψηλά από τους ώμους σας.

Τα καλύτερα αποτελέσματα κοπής επιτυγχάνονται, όταν η ταχύτητα της αλυσίδας δε μειώνεται με την ταχύτητα της υπερφόρτωσης του μηχανήματος.

Προσοχή στο τέλος της κοπής. Αμέσως μετά την πτώση των πρώτων της κοπής μεταβάλλεται απότομα το βάρος του μηχανήματος. Κίνδυνος για σώμα και πόδια.

Βγάλτε το αλυσοπρίονο από την τομή όταν αυτό βρίσκεται σε λειτουργία.

Κοπή κορμών

Προσέξτε τις ειδικές οδηγίες ασφαλείας:

Η αλυσίδα τοποθετείται όπως φαίνεται στην εικόνα και στηρίζεται κατά τέτοιο τρόπο, ώστε η τάση να μην κλείνει ή η αλυσίδα να μην ολισθαίνει.

Κομμένα ξύλα πέφτουν πριν την κοπή να προσαρμόζονται και να συμφωνούν.

Να κόβετε μόνο ξύλινα αντικείμενα. Να αποφεύγετε την επαφή με πέτρες και καρφιά επειδή τα αντικείμενα αυτά μπορεί να εκσφενδονιστούν προς τα πάνω, να προκαλέσουν ζημιά στην αλυσίδα κοπής σοβαρούς τραυματισμούς στο χρήστη ή σε άλλα, τυχόν παρευρισκόμενα άτομα.

Μην αγγίζετε με πριόνι το έδαφος ή ράχτες όταν αυτό βρίσκεται σε λειτουργία.

Το πριόνι δεν είναι κατάλληλο για την κοπή λεπτών κλαδιών.

Ειδικές περιπτώσεις διεξάγονται με ιδιαίτερη προσοχή, επειδή σ' αυτήν την περίπτωση δεν μπορεί να χρησιμοποιηθεί ο γαντζοοδηγός. Οδηγήστε το πριόνι υπό αμβλεία γωνία για να αποφύγετε το κόψιμο του πριονιού.

Όταν διεξάγονται εργασίες κοπής με ράβδο, πρέπει να ορθοστατείτε πάντοτε πιο πάνω από την πλαγιά των υπό κατεργασία κορμών ή των υπό κοπή υλικών που βρίσκονται στο έδαφος.

Αφανετιοψηνσάς, ότι υπάρχει κίνδυνος να σκουντάψετε σε κοιτούρες δέντρων, κλαδιά, ρίζες κτλ.

Κοπή Ευλυγίστων Βρίσκονται Τάση

Όταν κόβετε ευλύγιστα, κλαδιά ή δέντρα που βρίσκονται υπό τάση αυξάνει ο κίνδυνος τραυματισμών. Εδώ απαιτείται ιδιαίτερη προσοχή. Τέτοιες εργασίες πρέπει να εκτελούνται μόνο από ειδικευμένο προσωπικό.

Αν το ευλύγιστο άκρο του δέντρου είναι τεντωμένο, διεξάγετε πρώτα από το επάνω μέρος (Υ) μια τομή ή κόψτε το ένα τρίτο του κορμού και στη συνέχεια κόψτε, στην ίδια θέση, από το κάτω μέρος (Ζ) το υπόλοιπο του κορμού για να αποφύγετε έτσι το σχίσιμο του κορμού ή την ανάπηδηση.

Της αλυσίδας του πριονιού. Αποφεύγετε την επαφή της αλυσίδας του πριονιού με το έδαφος. Αν το ευλύγιστο άκρο του δέντρου είναι τεντωμένο, κόψτε στην αρχή από κάτω (Υ) προς τα επάνω το ένα τρίτο και στη συνέχεια, στην ίδια θέση (Ζ), το υπόλοιπο του κορμού για να αποφύγετε έτσι το σχίσιμο του κορμού και το σχήμα της αλυσίδας του πριονιού.

Κοπή δέντρων

Φοράτε πάντοτε ένα κράνος για να προστατευθείτε από τα κλαδιά που πέφτουν.

Με το αλυσοπρίονο επιτρέπεται να κόβονται μόνο δέντρα, των οποίων ο κορμός έχει διάμετρο μικρότερη από το μήκος του οδηγού.

Αφαιρέστε τα ξένα αντικείμενα από το χώρο εργασίας. Προσέξτε να βρίσκονται άλλα άτομα ή ζώα στο χρόνο που πρόκειται να πέσει δέντρο.

Μην προσπαθήσετε ποτέ να ξανανάψετε ένα σβησμένο πριόνι όταν ο κινητήρας εργάζεται. Για να ελευθερώσετε τη στάση του πριονιού χρησιμοποιήστε ευλυγίστες σφήνες.

Σε περίπτωση που δύο ή περισσότερα άτομα κόβουν και τεμαχίζουν δέντρα ταυτόχρονα, τότε η απόσταση μεταξύ των ατόμων που τεμαχίζουν και κόβουν θα πρέπει να είναι τουλάχιστον τόσο μεγάλη όσο το διπλό ύψος του υπό κοπή δέντρου. Όταν κόβετε δέντρα πρέπει να προσέχετε αυτή βάζετε άλλα άτομα σε κίνδυνο, να μην πέφτουν τα κομμένα δέντρα επάνω σε ηλεκτρικές άλλες τροφοδοτικές γραμμές καθώς και να μην προκαλούνται άλλες υλικές ζημιές. Σε περίπτωση που ένα δέντρο έρθει σε επαφή με μια ηλεκτρική γραμμή, τότε πρέπει να ειδοποιήσετε αμέσως το αντίστοιχο εργοστάσιο παροχής ενέργειας.

Όταν εκτελούνται εργασίες κοπής σε κατηφορικές κλίσεις, θα πρέπει να βρίσκεται ο χειριστής υψηλότερα από το υπό κοπή δέντρο γιατί σ' αυτές τις περιπτώσεις το δέντρο κυλάει ή γλιστράει προς τον κατήφορο.

2 Πριν το κόψιμο πρέπει να εξεταστεί και, αν χρειαστεί, να προετοιμαστεί ένα διάφορο διάζωμα. Ο διάφορος διάζωμα πρέπει να οδηγεί, ξεκινώντας από την αναμενόμενη γραμμή πτώσης του δέντρου, ίσια προς τον κάτω φορέα. 3 Το κορμό του δέντρου πρέπει να ελεγχθεί για υποδοχή στη φούχλα του, την θέση των κλαδιών και την εκτέλεση του αέρα, για να προσδιοριστεί η κατεύθυνση πτώσης του δέντρου. Αφαιρέστε από το δέντρο τυχόν βρωμιές, πέτρες, χαλαρά φλούδια, καρφιά, λάσπη και σκουπίδια.

Διάγωνη οδήγηση εγκοπής: Διάγωνη οδήγηση η εγκοπή κάθετα προς την κατεύθυνση πτώσης (X-W) με βάθος 1/3 της διατομής του κορμού. Διάγωνη πρώτα την κάτω, οριζόντια πλευρά. Έτσι μειώνεται ο κίνδυνος της αλυσίδας ή της ράγας οδήγησης όταν διαγώνετε τη δεύτερη τομή ή η εγκοπή.

Διάγωνη τομής πτώσης: Διάγωνη την τομή πτώσης (Y) τουλάχιστον 50 mm πάνω από την οριζόντια τομή της οδήγησης εγκοπής και παράλληλα προς αυτήν. Το βάθος της τομής πρέπει να είναι τέτοιο, ώστε να μείνει μια ζώνη ασφαλείας (ζώνη πτώσης) που κατά την πτώση θα αφαιρεθεί αν ένα ίσιο έντομο. Η ακριβής ζώνη εμποδίζει την περιστροφή του δέντρου και την πτώση του με άτοπη κατεύθυνση. Μην κόβετε τη ζώνη.

Όταν η τομή πτώσης πλησιάζει προς τη ζώνη, πρέπει να αρχίσει η πτώση του δέντρου. Όταν διαπιστώσετε ότι το δέντρο μπορεί να πέσει προς την επιθυμητή κατεύθυνση ή ότι γέρνει κάπως προς την αλυσίδα κοπής, τότε διακόψτε την κοπή από το τέλος πριν ολοκληρωθεί και χρησιμοποιήστε σφήνες από ξύλο, πλαστικό ή αλουμίνιο για να ανοίξετε την τομή και για να γείρετε το δέντρο προς την επιθυμητή γραμμή πτώσης.

Όταν το δέντρο αρχίζει να πέφτει, βγάλτε την αλυσίδα κοπής από την τομή, τότε την εκτός λειτουργίας, αφήστε την και καταλάβετε την επικίνδυνη περιοχή έξω από το προσεχές διάφορο διάζωμα. Να αποφεύγετε τα κλαδιά που πέφτουν και προσέξτε να υποκόψετε

Το δέντρο πέφτει εξαιτίας της σφήνας (Z) στην οριζόντια τομή.

Όταν το δέντρο πέφτει προστατευμένο από τυχόν χοντρά κλαδιά που πέφτουν από αυτό.

Εαφρωμα

Καθαρισμός ονομάζεται το κόψιμο των κλαδιών από το κομμένο δέντρο. Τα μεγάλα κλαδιά που κατευθύνονται προς τα κάτω, επάνω στα οποία στηρίζεται το δέντρο, πρέπει να κόβονται τελευταία. Μικρά κλαδιά πρέπει να κόβονται "μα κι έξω", όπως φαίνεται στην εικόνα. Κλαδιά που βρίσκονται υπό τα πόδια πρέπει να κόβονται από τα κάτω προς τα επάνω. Έτσι αποφεύγεται το σφήνωμα του πριονιού.

Τμηματικός τεμαχισμός του κορμού

Τμηματικός τεμαχισμός ονομάζεται ο τεμαχισμός του κορμού σε κομμάτια ορισμένου μήκους. Να φροντίζετε για την ασφαλή στάση του σώματός σας και να διαμοιράζετε το βάρος σας ομοιόμορφα και στα δύο σας πόδια. Αν είναι δυνατόν, υποστηρίξτε τον κορμό με κλαδί ή σφήνες. Να ακολουθείτε τις απλές οδηγίες ασφαλούς κοπής.

Εάν το κομμένο δέντρο ακουμπάει, όπως απεικονίζεται, ομοιόμορφα, τότε η κοπή δέχεται από το πάνω μέρος.

Όταν ο κορμός του δέντρου που ακούμε, όπως απεικονίζεται, έχει δύο άκρα, τότε κόψτε το 1/3 της διαμέτρου του κορμού από το κάτω μέρος και ακολουθήστε συνεχώς την κοπή από το πάνω μέρος, στο ίδιο μήκος με την κάτω τομή. Όταν ο κορμός του δέντρου που ακούμε, όπως απεικονίζεται, έχει δύο άκρα, τότε κόψτε το 1/3 της διαμέτρου του κορμού από το πάνω μέρος και ακολουθώντας συνεχίστε την κοπή υπολοίπων 2/3 από το κάτω μέρος, στο ίδιο μήκος με την επάνω τομή. Όταν εκτελείτε εργασίες κοπής κατάφορης χρήσης, θα πρέπει να βρίσκεται χαμηλότερα από τον υπό κοπή κορμό. Για να διατηρήσετε τον πλήρη έλεγχο κατά τη διάρκεια της "κοπής δια δύο" ελαττώστε τη δύναμη λίγο πριν το τέλος της κοπής χωρίς, όμως, να χαλαρώσετε το όριο των άβων του αλυσοπρίονου. Προσέξτε, η αλυσίδα του πριονιού μην αγγίξει το έδαφος. Μετά την περιπλόκηση εργασιών περιμένετε να ακινητοποιηθεί η αλυσίδα πριν αποκρύψετε το αλυσοπρίονο. Να θέτετε τον κινητήρα του αλυσοπρίονου εκτός λειτουργίας πριν πάτε από το ένα δέντρο στο άλλο.

Στα μοντέλα SDS το έκκεντρο τεντώματος αλυσίδας 16 πρέπει να συναρμολογηθεί στο έπαθι διαφορετικά.

Ελέγξτε το τροχάλια 21.2 εάν περιπτών που λόγω της υψηλής κατανάλωσης έχει φθαρεί ή αντικατασταθεί από έναν υπεύθυνο συνεργείο ή πλαστώ.

Τροχιά της αλυσίδας πριονίου

Η αλυσίδα του πριονίου πρέπει να επανατοποθετηθεί σε εξουσιοδοτημένο κατάστημα συνεργείου Service για ηλεκτρικά μηχανήματα της Bosch. Με δικά του τροχάλια αλυσοπρίονων της Bosch ή το Dremel Multi και το έξαρτμα τροχιάματος 1453, μπορείτε να επανατοποθετήσετε οι ίδιοι την αλυσίδα. Τηρείτε τις συνηθισμένες οδηγίες τροχιάματος.

Έλεγχος της αυτόματης διάταξης λάδωματος

Η λειτουργία της αυτόματης διάταξης λίπανσης της αλυσίδας μπορεί να ελεγχθεί ως εξής: Θέστε το αλυσοπρίονο σε λειτουργία και κατευθύνετε το με την αιχμή του επάνω σ' ένα χαρτί έναρτι σ' έναν τοίχο στο έδαφος. Προσοχή, μην αγγίζετε το έδαφος με την αλυσίδα, αλλά κρατήστε απόσταση 20 cm. Αν, τώρα, εμφανιστεί ένα αυξανόμενο ίχνος λαδιού, η διάταξη αυτόματου λάδωματος λειτουργεί άψογα. Σε περίπτωση, όμως, που δεν εμφανίζεται κάποιο ίχνος λαδιού, παρ' όλο που το δοχείο λαδιού είναι γεμάτο, διαβάστε το κεφάλαιο «Αναζήτηση σφαλμάτων» ή συμβουλευθείτε την υπηρεσία Service της Bosch.

Ειδικά εξαρτήματα

Αλυσίδα και σπαθιά

AKE 30-18 S. F 016 800 259

Σετ τροχιάματος και καθαρισμού αλυσίδας. F 016 800 262

Λάδι προσφύσεως αλυσίδας, 1 λίτρο .2607 000 181

Λάδι προσφύσεως αλυσίδας, 5 λίτρα . F016800111

Λάδι εξαρτήματα

Φανία 2607000134

SNR 19 Ωτασπίδες

(Μείωση ηχοστάθμης 19 dB (A))....2607 990 042

SNR 24 Ωτασπίδες

(Μείωση ηχοστάθμης 24 dB (A))....2607 990 043

Καθαρισμός/Αποθήκευση

Καθαρίστε το διαμορφωμένο πλαστικό περίβλημα του αλυσοπρίονου με τη βοήθεια μιας μαλακής βούρτσας κι ενός καθαρού πανιού. Δεν επιτρέπεται η χρήση νερού, διαλυτών και στιλβωτικών μέσων. Απομακρύνετε τα υπολείμματα πριονιδιού, ιδιαίτερα από τα ανοίγματα αερισμού του κινητήρα.

Μετά από εργασία διάρκειας 1 έως 3 ωρών, αποσυναρμολογήστε το κάλυμμα 15 και καθαρίστε το σπαθί και την αλυσίδα με τη βοήθεια μιας βούρτσας.

Καθαρίστε με μια βούρτσα την περιοχή κάτω από το κάλυμμα 15, τον τροχό αλυσίδας 21 και τη στερέωση του σπαθιού από όλα τα προσκολλημένα αντικείμενα. Καθαρίστε το ακροφύσιο λαδιού 19 μ' ένα καθαρό πανί.

Για να ρυθμίσετε την τάση της αλυσίδας, αφαιρέστε το κάλυμμα 15, γυρίστε τη λαβή τάνυσης 14 και το δακτύλιο τάνυσης 13 με φορά αντίθετη από τους δείκτες του ρολογιού, ώστε έτσι να χαλαρώσουν τα τμήματα στις σπειρωτικές πλάκες διατάξεις και να πέσουν προς τα έξω. Χτυπήστε ελαφρά το κάλυμμα 15 και, σε περίπτωση επίμονης προσκόλλησης, καθαρίστε το με μια μαλακή βούρτσα ή με πεπιεσμένο αέρα, χωρίς να χρησιμοποιήσετε με κανένα τρόπο κάποιο εργαλείο.

Σε περίπτωση που το αλυσοπρίονο πρέπει να αποθηκευτεί για ένα σχετικά μεγάλο χρονικό διάστημα, καθαρίστε την αλυσίδα πριονιού και το σπαθί.

Αποθηκεύστε το αλυσοπρίονο σ' έναν ασφαλή και στεγνό χώρο, προστατευμένο από τα παιδιά.

Για να ευνοήσετε μια ενδεχόμενη διαρροή βεβαιωθείτε ότι τοποθετείτε σε οριζόντια θέση (η βίδα πρώτης λειτουργίας προς τα επάνω).

Πριν το φυλάξετε στην αποθήκη που το αγοράσατε, πρέπει να αδειάσετε πρώτα το δοχείο λαδιού.

Αναζήτηση σφαλμάτων

Στον παρακάτω πίνακα αναφέρονται τα πιθανά σφάλματα καθώς και πώς μπορείτε να τα εξουδετερώσετε, αν κάποια φορά το μηχάνημα δεν θα εργάζεται άψογα. Απευθυνθείτε στο Συνεργείο εξυπηρέτησης πελατών (Service) αν μ' αυτόν τον τρόπο δεν θα μπορέσετε να εντοπίσετε και να εξουδετερώσετε το πρόβλημα.

Προσοχή: Πριν αρχίσετε την αναζήτηση του σφάλματος, διακόψτε τη λειτουργία και τραβήξτε το φις από την πρίζα.

Σμπτώμata	Πθανή αιτία	Θεραπεία
To aluοσπρiovo δελειτουρεί	Ενεργοπούηθηκε to φρενοaluσίδaçEλλειψη παροχή ρεύματοςXalaσμένη πριζαXalaσμένη ηλεκτρικό kalωδιOxalaσμένη ασφάλεία	Tραβηξετον προφυλακτήραχεριοι 5 στη θεόη 1, ωοτενα kaluφθείοι κόκκινο σημείοEλεγξετον την παροχή ρεύματοςΔοκμάσετμία àλληπημηρεύματοςΚα ενδεχομένως αλλάξετηνEλεγξετο τοkalωδίοι καινδεχομένως αλλάξετοΤΑλλάξετην ασφάλεία
To aluοσπρiovo εργάζεται με διακοπές	Xalaσμένη ηλεκτρικό kalωδίοEξωτρική χαλαρή επαρήEωτρική χαλαρή επαρήXalaσμένος διακόπτης ON/OFF	Eλεγξετον kaλώδίο καινδεχομένως αλλάξετο Σιμβουλευτείετο ειδικόσυεργείοι Σιμβουλευτείετο ειδικόσυεργείοι Σιμβουλευτείετο ειδικόσυεργείοι Σιμβουλευτείετο ειδικόσυεργείοι Σιμβουλευtείετο ειδικόσυεργείοι Σιμβουλευτείετο ειδικόσυεργείοι Σιμβουλευτείετο ειδικόσυεργείοι Σιμβουλευτείετο ειδιλό
Στεγνή αλυσίδaπριού	AδειοντεπόζιολαδιοùBouλωμένος εξαερισμός στο πώμatou ντεπόζιοιλαδιοùBouλωμένο σωληνάκι εκροήςλαδιού	BáλελδιKaθαρίσετο πώμa tou ντεπόζιοιλαδιούKaθαρίσετο σωληνάκι εκροήςλαδιού
Δραστικό φρένο/φρένο εκκίνησης	Πρόβλημα στο μηχανιμό ζεύξηςστον μπροστίνο προφυλακτήραχεριού	Σμβουλευτείετο ειδικόσυεργείοι Σιμβουλευτείετο ειδικόσυεργείοι Σιμβουλευτείετο ειδικόσυεργείοι Σιμβουλευτείκης
Kautη aluσίδa/paya oδήησης	AδειοντεπόζιολαδιοùBouλωμένος εξαερισμός στο πώμatou ντεπόζιοιλαδιοùBouλωμένο σωληνάκι εκροήςλαδιούYπερβολικό τέντωμα της αλυσίδaσMη κοφτερή αλυσίδa	BáλελδιKaθαρίσετο πώμa tou ντεπόζιοιλαδιούKaθαρίσετο σωληνάκι εκροήςλαδιούPuθμισετο τέντωμα της αλυσίδaσEnavatροχίσετην αντιkataoŋθετηην αλυσίδa
H aluσίδa πριονιου«σκοντάρει», κραδάζει ἡδεν κόβει σωστά	Xalapη aluσίδaMη κοφτερή αλυσίδaΦθαρμένη αλυσίδaTa δόντια της αλυσίδaç δείχουνπρος την εαφαλμένη κατεύθυνη	Puθμισετο τέντωμα της αλυσίδaçEnavatροχίσετην αντιkataoŋθετηην αλυσίδaAvτιkataoŋθετην αλυσίδaΣυναρμολογήσετε κενέου τηναλυσίdaπροίνιουμε τα δόντιαπρος τη σωστή κατεύθυνη

Απόσυρση

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Υπηρεσία εξυπηρέτησης πελατών (Service)

Αναλυτικά σχέδια και πληροφορίες για ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Robert Bosch A.E.

Κηφισού 162

12131 Περιστέρι-Αθήνα

[phone] ΚΕΝΤΡΟ

[phone] ΚΕΝΤΡΟ

Fax. [phone]

Fax [phone]

www.bosch.gr

ABZ Service A.E.

[phone] SERVICE

Fax [phone]

Ανώνυμη εταιρεία

Εκπληρώνει τις απαιτήσεις των οδηγιών 2000/14/ΕΚ (παράρτημα 1) και DIN 50 144.

Η συμμόρφωση με την κανονική εκπομπή θορύβου της συσκευής αρχίζει από: σταθμισμένη ηχητική ισχύς 92 dB (A). Σταθμισμένη ηχητική ισχύς 103 dB (A).

Φοράτε ωτασπίδες!

Η εκτιμώμενη χαρακτηριστική επιτάχυνση ανέρχεται σε 11 m/s².

Δηλώνουμε υπεύθυνα ότι το προϊόν αυτό εκπληρώνει τους κανονισμούς ή κατασκευαστικές ουσίες: EN 50 144, σύμφωνα με τις διατάξεις των οδηγιών 89/336/ΕΟΚ, 98/37/ΕΚ, 2000/14/ΕΚ.

Δηλώνουμε κατασκευαστικό δείγμα αρ. 2088141.01 CE ΕΚ από την καταχωρημένη υπηρεσία δοκιμών αρ. 0344.

2000/14/ΕΚ: Η εγγυημένη στάθμη ακουστικής ισχύος LwA είναι μικρότερη από 104 dB (A). Διαδικασία αξιολόγησης συμβατικότητας σύμφωνα με το παράρτημα V.

Leinfelden, 01.09.2005.

Dr. Egbert Schneider
