AKE35 - Kedjesåg BOSCH - Gratis bruksanvisning och manual

Märke	BOSCH
Modell	AKE35
Produkttyp	Elektrisk motorsåg
Svärdlängd	35 cm
Vikt (utan kabel)	4,3 kg
Upptagen effekt	1800 W
Nätspänning	230 V AC, 50 Hz
Skärhastighet (tomgång)	12 m/s
Kedjetyp	3/8" - 90
Länktjocklek	1,1 mm
Antal länkar	52
Oljetankens kapacitet	200 ml
Automatisk smörjning	Ja
Kedjebroms	Ja
Startbroms	Ja
Verktygslös kedjespänning (SDS)	Ja
Stoppklor	Ja
Skyddsklass	II (dubbelisolation)
Medföljande tillbehör	Kåpa, kedja, svärd, kedjeskydd, kedjeolja (80 ml), bruksanvisning

Vanliga frågor - AKE35 BOSCH

Hur spänner man kedjan på motorsågen AKE35?

Lossa åtdragningsknappen 14 1 till 3 varv. Vrid den röda ringen för kedjespänning 13 medurs tills kedjan kan lyftas 3–4 mm mitt på svärdet. Dra sedan åt åtdragningsknappen.

Vilken olja ska användas för kedjesmörjning?

Använd enbart biologiskt nedbrytbar kedjeolja som rekommenderas av Bosch. Använd aldrig återvunnen eller använd olja, det skulle skada maskinen.

Hur fyller man oljetanken?

Placera motorsågen horisontellt med tanklocket 4 uppåt. Rengör området runt locket, skruva av det och fyll på olja utan att ta bort filtret. Skruva tillbaka locket.

Vad gör man om kedjan inte smörjs?

Kontrollera oljenivån i tanken. Om tanken är full, rengör tanklocket och oljeutloppsröret. Om problemet kvarstår, kontakta Boschs kundtjänst.

Hur aktiverar och avaktiverar man kedjebromsen?

För att aktivera kedjebromsen, tryck främre handskyddet 5 framåt tills den röda punkten 28 syns under markeringen 6. För att avaktivera, dra handskyddet mot dig (läge 1).

Vilka är de viktigaste säkerhetsinstruktionerna?

Använd alltid skyddsglasögon och hörselskydd. Håll motorsågen med båda händerna, höger hand på bakre handtaget och vänster hand på främre handtaget. Undvik att såga på en höjd över axlarna.

Hur undviker man bakslag (kickback)?

Arbeta aldrig med svärdspetsen. Håll ett fast grepp med båda händerna, tummen och fingrarna runt handtagen. Använd en kedja som minskar bakslagseffekten och följ slipningsanvisningarna.

Vilket regelbundet underhåll krävs?

Före varje användning, kontrollera oljenivån, kedjespänningen och att kedjebromsen fungerar korrekt. Rengör regelbundet ventilationsöppningarna och kedjespänningsmekanismen.

Hur förvarar man motorsågen under en längre tid?

Töm oljetanken och rengör kedjan och svärdet. Placera motorsågen horisontellt med tanklocket uppåt för att undvika läckage. Förvara den på en torr plats utom räckhåll för barn.

Vad gör man om motorsågen inte startar?

Kontrollera att kedjebromsen är urkopplad (den röda punkten får inte synas). Kontrollera strömförsörjningen, kabeln, kontakten och säkringen. Om problemet kvarstår, kontakta Boschs kundtjänst.

BRUKSANVISNING AKE35 BOSCH

Obs! Samtliga säkerhetsinstruktioner och anvisningar ska läsas. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Ta väl vara på säkerhetsinstruktionerna och anvisningarna för senare användning.

Nedan använda begreppet "Elverktyg" hänför sig till ett elverktyg som drivs med nätström (med nätsladd).

Vi rekommenderar att låta en erfaren fackman med praktiska exempel undervisa personer som för första gången använder kedjesågen hur den manövreras och hur skyddsutrustningen bör användas. Öva först sågning av trädstammar på en sågbock eller ställ.

Förklaring av använda symboler:

Läs bruksanvisningen.

Skydda mot regn.

Dra alltid ut stickproppen innan installations- och underhållsåtgärder vidtas om nätsladden skadats eller kapats.

Bär vid användning av elverktyget hörselskydd och skyddsglasögon.

Baklängesbromsen och utlösningsbromsen stoppar sågkedjan på kort tid.

Håll arbetsplatsen

Ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Barn och ungdomar får inte använda kedjesågen; dock får den som fyllt 16 år använda sågen i utbildningssyfte och under uppsikt. Detta gäller även för personer som inte i tillräcklig grad är förtrogna med kedjesågens hantering. Bruksanvisningen bör alltid finnas till hands. Personer som är trötta eller inte klarar fysisk belastning får inte använda kedjesågen.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.

Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglasögon. Risken för kroppsskada minskas om med hänsyn till arbetsmiljön skyddsutrustning såsom dammfiltermask, halkfria skor, skyddshjälm eller hörselskydd används. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget har kopplats från innan du ansluter stickproppen till vägguttaget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg med nyckel i en roterande komponent kan medföra kroppsskada. Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår eller smycken kan dras in av roterande delar. Vid elverktyg med dammutsugnings- och uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och att de används på korrekt sätt. Dessa anordningar reducerar farorna i samband med damm.

Korrekt användning och hantering av elverktyg

Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.

Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst anvisningarna. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktion försämras. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

Service

Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Varningsanvisningar för kedjesågar:

När sågen är igång, håll kroppen på betryggande avstånd från sågkedjan. Kontrollera innan sågen startas att sågkedjan går fritt. Under arbete med en kedjesåg kan en kort oaksamhet leda till att kläder eller kroppsdelar råkar in i sågkedjan. Håll i kedjesågen med högra handen på bakre handtaget och med vänstra handen på främre handtaget. Om kedjesågen hålls i ett annat arbetsläge ökar risken för kroppsskada och får därför inte användas. Bär skyddsglasögon och hörselskydd. Vidare rekommenderas ytterligare skyddsutrustning för huvud, händer, ben och fötter. Lämplig skyddsutrustning minskar risken för kroppsskada som kan orsakas av utkastat spånmaterial och oavsiktlig beröring av sågkedjan. Arbeta inte med kedjesågen uppklättrad i ett träd. Risk för kroppsskada om kedjesågen används i ett träd. Se till att du står stadigt och använd kedjesågen endast när du står på ett fast, säkert och plant underlag. Halt och instabilt underlag kan t.ex. vid användning av stege leda till att man förlorar balansen och kontrollen över kedjesågen. Räkna med att en gren som är under spänning vid sågning kan fjädra tillbaka. När spänningen i träfibrerna avlastas kan grenen träffa användaren och/eller göra kedjesågen okontrollerbar. Var särskilt försiktig vid sågning av snårskog och unga träd. Tunt material kan hänga upp sig i sågkedjan och slå dig eller få dig ur jämvikt. Bär kedjesågen i främre greppet med frånkopplad sågkedja och med bakåt riktat svärd. För transport och lagring av kedjesågen skall svärdskyddet sättas på. En omsorgsfull hantering av kedjesågen reducerar risken för oavsiktlig beröring med den roterande sågkedjan.

Följ anvisningarna för smörjning, kedjespänning och tillbehörsbyte. En icke fackmässigt spänd eller smord sågkedja kan brista eller öka risken för bakslag. Håll handtagen torra, rena och fria från olja och fett. Med fett eller olja nedsmorda handtag är hala och kan leda till att kontrollen förloras. Endast trävirke får sågas. Använd kedjesågen endast för de arbeten den är avsedd för - exempel: Kedjesågen får inte användas för sågning av plast, murverk eller byggmaterial som inte är i trä. Om kedjesågen används för icke ändamålsenliga arbeten kan farliga situationer uppstå.

Orsaker till och eliminering av bakslag:

• Bakslag kan uppstå när svärdets nos berör ett föremål eller om virket böjer sig och sågkedjan kläms fast.
• En beröring med svärdnosen kan ofta leda till en oväntad bakåtriktad reaktion varvid svärdet slår uppåt och mot användaren.
• Om sågkedjan kommer i kläm på styrskenans övre kant kan svärdet slå bakåt mot användaren.
• Alla dessa reaktioner kan leda till att du förlorar kontrollen över sågen och i värsta fall skadas. Lita inte uteslutande på den säkerhetsutrustning som finns monterad på kedjesågen. När du använder kedjesågen bör du själv vidta vissa åtgärder för att kunna arbeta utan olyckor och skador.

Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan:

Håll sågen med båda händerna varvid tummen och fingrarna skall omsluta kedjesågens handtag. Håll kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Om lämpliga åtgärder vidtagits kan användaren behärska bakslagskrafterna. Släpp aldrig greppet om kedjesågen. Undvik en onormal kroppställning och såga inte över skulderhöjd. Härvid undviks en oavsiktlig beröring med svärdssnosen och möjliggör en bättre kontroll över kedjesågen i oväntade situationer. Använd alltid de reservsvärd och sågkedjor som tillverkaren föreskrivit. Andra reservsvärd och sågkedjor kan leda till att kedjan brister eller till bakslag. Följ tillverkarens anvisningar för skärpning och underhåll av sågkedjan. För låg djupgångsbegränsning ökar risken för bakslag.

Tekniska data

Kedjesåg		AKE 30-18 S	AKE 35-18 S	AKE 40-18 S
Artikelnummer		3 600 H36 A..	3 600 H36 B..	3 600 H36 C..
Kedjespänning utan verktyg (SDS)		●	●	●
Upptagen effekt	[W]	1800	1800	1800
Kedjehastighet (pà tomgang)	[m/s]	12	12	12
Svärdlängd	[cm]	30	35	40
Noshjul		-	●	●
Backslagsbroms		●	●	●
Startbroms		●	●	●
Sågkedjetyp		3/8" - 90	3/8" - 90	3/8" - 90
Drivländstjocklek	[mm]	1,1 (0,043")	1,1 (0,043")	1,1 (0,043")
Antal drivländkar		45	52	57
Oljebehállarens volym	[ml]	200	200	200
Automatisk kedjesmörjning		●	●	●
Tagganslag		●	●	●
Vikt utan nättladd, ca. **	[kg]	4,2	4,3	4,4
Skyddsklass		☐ / II	☐ / II	☐ / II

**Uppmätt med svärd och kedja. Anvisning: Kontrollera maskinens produktnummer på typskylten, handelsbeteckningarna för enskilda maskiner kan variera. Vid inkoppling uppstår kortvariga spänningsfall. Vid ogynnsamma nätförhållanden kan annan utrustning påverkas. Vid nätimpedans mindre än 0,25 ohm behöver man inte räkna med störning.

Ändamålsenlig användning

Kedjesågen är avsedd för fällning av träd samt kapning av stockar, kvistar, plank, brädor mm och kan användas för snitt längs och tvärs mot virkets fiberriktning. Sågen är inte lämplig för sågning av mineraliska material.

Inledning

I denna instruktionsbok ingår anvisningar för korrekt montering och säker användning av kedjesågen. Läs noggrant dessa anvisningar.

Leveransen omfattar

Maskinens delar ska försiktigt packas upp och kontrolleras att ingenting fattas:

Kedjesåg, skyddskåpa, sågkedja, svärd, kedjeskydd, sågkedjeolja (80 ml), bruksanvisning

Saknas delar eller är de skadade, ta genast kontakt med din återförsäljare.

A. Maskinens komponenter

1 Bakre handtag 2 Strömställare Till/Från 3 Inkopplingsspärr 4 Oljetanklock 5 Kedjebromsutlösning (handskydd) 6 Märkning "Kedjebromsen fri" 7 Främre handtag 8 Noshjul 9 Kedjeskydd 10 Sågkedja 11 Svärd 12 Tagganslag 13 Kedjespänning, ro 14 Spännvred 15 Skyddskåpa 16 Kedjespännkam 17 Fasbult 18 Svärdsgejd 19 Oljemunstycke 20 Löp- och skärktningssymbol

21 Kedjehjul 22 Kedjefangpinne 23 Stickpropp 24 Serienummer

**krav i vissa land

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!

Säkerhetsåtgärder

Obs! Innan underhålls- eller rengöringsarbeten utförs, om kabeln kapats, skadats eller trasslat till sig ska kedjesågen frånkopplas och stickproppen dras ur uttaget.

Varning! Berör inte roterande kedja.

Använd aldrig kedjesågen i närheten av personer, barn eller djur och använd den inte heller under påverkan av alkohol, narkotika eller medikament.

Säkert elsystem

Din maskin är skyddsisolerad och kräver därför ingen jordning. Driftspänningen är 230 V AC, 50 Hz (för icke-EU-länder 220 V, 240 V alltefter utförande). Använd endast godkända förlängningssladdar. Använd endast förlängningssladdar med beteckningen H07 RN-F eller IEC (60245 IEC 66).

För drivning av elverktyget får endast förlängningssladdar med följande ledararea användas:

• 1,0 mm²: maximal längd 40 m
• 1,5 mm²: maximal längd 60 m
• 2,5 mm²: maximal längd 100 m

För ökad säkerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felström på max. 30 mA. Denna FI-brytare ska kontrolleras före varje användning.

Hänvisning till produkter som inte saluförs i Storbritannien: OBS: För din säkerhet är det viktigt att på maskinen monterad kontakt 23 ansluts till skarvsladden 25, som bilden visar.

Skarvladdens kontaktdon måste skyddas mot stänkvatten, vara tillverkat av gummi eller försett med gummioverdrag.

För skarvladden ska dragavlastning användas.

Nätsladden ska regelbundet kontrolleras avseende skador och får användas endast om den är i gott skick.

Skadad nätsladd får repareras endast i auktoriserad Bosch-verkstad.

Montering/spänning av sågkedja

Kedjesågen får anslutas till nätströmmen först sedan den är fullständigt monterad.

När sågkedjan hanteras ska alltid skyddshandskar användas.

A Montering av svärd och sågkedja

1. Packa försiktigt upp alla komponenter.
2. De båda pilarna på kedjespännringen 13 och skyddskåpan 15 ska ställas mot varandra.

1. Ställ upp kedjesågen på en plan yta.

Endast sågkedjor med en drivlänkstjocklek (spårbredd) på 1,1 mm får användas.

1. Lägg in sågkedjan 10 i spåret som löper runtom svärdet 11. Kontrollera rätt löpriktning. Jämför kedjan med löpriktningssymbolen 20. Kontrollera att kedjespännkammen 16 pekar utåt.

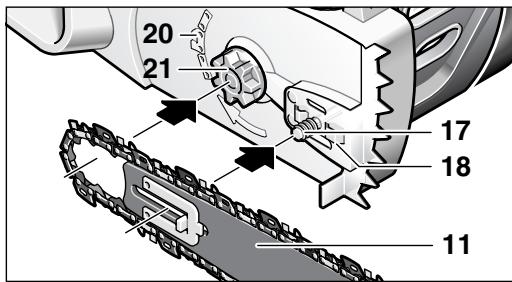

1. Placera kedjelänkarna kring kedjehjulet 21 och lägg sedan upp svärdet 11 så att de framför och bakom fästpinnen 17 liggande svärdgejderna 18 griper in i ovala hålet på svärdet 11.

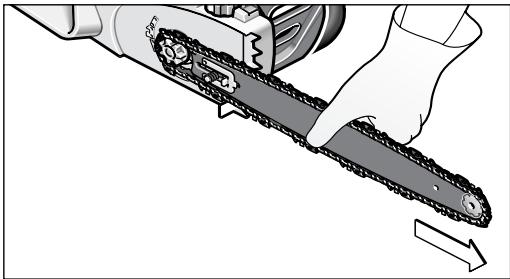

1. Kontrollera att alla delar är korrekt monterade och håll svärdet med kedjan i detta läge.

1. Lägg exakt upp skyddskåpan och se till att kedjefängpinnen 22 ligger exakt i härför avsedd styröppning på skyddskåpan 15.

Sågkedjan är ännu inte spänd. Sågkedjan spänns enligt beskrivning under "Spänning av sågkedja" punkt 1-7.

Spänning av sågkedja

Kedjespänningen ska kontrolleras innan arbetet påbörjas, efter ett par snitt och under sågning i intervaller om 10 minuter. Speciellt vid nya sågkedjor måste man i början räkna med en viss töjning.

Sågkedjans livslängd är huvudsakligen beroende på tillräcklig smörjning och korrekt spänning.

Spänn inte en het sågkedja; efter avkylning krymper den och sitter sedan för kraftigt spänd på svärdet.

1. Ställ upp kedjesågen på en plan yta.
2. Vrid spännvredet 14 ca. 1-3 varv moturs för att lossa svärdets infästning.
3. Kontrollera att kedjelänkarna ligger korrekt i styrspåren på svärdet 11 och på kedjehjulet 21.

1. Vrid den röda kedjespännringen 13 via raststegen medurs tills rätt kedjespänning uppnåtts. Rastermekanismen hindrar kedjespänningen från att släppa. Går kedjespännringen 13 trögt måste spännvredet 14 lossas ytterligare genom vridning moturs. Spännvredet 14 får rotera när kedjespännringen 13 ställs in.

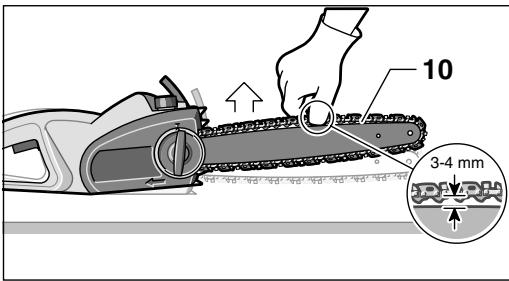

2. Sågkedjan 10 har inte korrekt spänning om den i mitten kan lyftas upp ca. 3-4 mm. För kontroll dra upp sågkedjan med en hand mot sågens egenvikt.

1. Om sågkedjan 10 spänts för kraftigt, lossa kedjespänningen 13 genom att vrida den moturs.
2. Vid optimalt spänd sågkedja 10, vrid spännvredet 14 medurs för fastspänning av svärdet 11. Använd inte verktyg.

A B Kedjesmörjning

Viktigt: Kedjesågen levereras utan sågkedjeolja. Kom ihåg att fylla på olja innan sågen tas i bruk. Används kedjesågen utan sågkedjeolja eller med en oljenivå som ligger under min-markeringen finns risk för att kedjesågen skadas.

Kedjans livslängd och snitteffekt är beroende av att den smörjs optimalt. Därför smörjs sågkedjan under drift automatiskt med sågkedjeolja via oljemunstycket 19.

• Lägg upp kedjesågen med oljetanklocket 4 uppåt på ett lämpligt underlag.
• Rengör partiet kring oljetanklocket 4 med en trasa och skruva sedan bort locket.
• Filterinsatsen ska sitta kvar vid påfyllning.
• Fyll oljetanken med biologiskt nedbrytbar Bosch-kedjesågsolja.
• Se till att smuts inte tränger in i oljetanken. Skruva åter fast tanklocket 4.

Viktigt: För att säkerställa luftutbytet mellan oljetanken och omgivningen finns mellan filtret och oljetanklocket fyra små kompensationskanaler ur vilka funktionsbetingat en mindre mängd olja kan rinna ut. Se till att sågen alltid läggs bort i vågrätt läge (oljetanklocket 4 uppåt).

Använd uteslutande rekommenderad, biologiskt nedbrytbar smörjolja för att undvika skada på kedjesågen. Använd aldrig återvunnen olja eller spillolja. Om icke godkänd olja används, lämnas ingen garanti.

Start

Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner med 230 V kan anslutas till 220 V.

In- och urkoppling

Håll kedjesågen enligt beskrivning i stycket "Användning av kedjesåg".

För start av sågen tryck in inkopplingsspärren 3, tryck sedan ned strömställaren Till/Från 2 och håll den i detta läge. Inkopplingsspärren 3 kan nu släppas.

För frånkoppling släpp strömställaren Till/Från 2.

Sågen får inte bromsas upp med främre handskyddet (aktivering av kastbroms).

Backslagsbroms/startbroms

Kedjesågen är utrustad med två skyddsanordningar:

Utlöpsbromsen bromsar upp kedjan när strömställaren Till/Från 2 släpps.

Kedjebromsen är en skyddsmekanism som löser ut via främre handskyddet 5 när sågen kastar bakåt. Kedjan bromsas upp på kort tid.

Funktionstesta då och då. Skjut främre handskyddet 5 framåt (läge 2) så att den röda punkten 28 blir synlig under märket 6 och slå helt kort på kedjesågen. Kedjan får nu inte starta. För upplåsning av

kastbromsen dra främre handskyddet 5 bakåt (läge 1) så att den röda punkten 28 under märket 6 täcks över. (se bild D)

Så här används kedjesågen

Innan sågning påbörjas

Följande kontroller ska utföras före driftstart och regelbundet under sågning:

• Är kedjesågen i funktionssäkert skick?
• Är oljetanken påfylld? Kontrollera oljenivån i synglaset 26 innan arbetet påbörjas och regelbundet under arbetets gång. Fyll på olja när oljan sjunkit till synglasets undre kant. Full tank räcker för ca. 15 minuter sågning, men är givetvis beroende av pauser och arbetets intensitet.
• Är kedjan korrekt spänd och skärpt? Kontrollera kedjespänningen under arbetet i intervaller om 10 minuter. Speciellt vid nya sågkedjor måste man räkna med ökad töjning. Sågkedjans tillstånd påverkar i hög grad sågens effekt. Endast välskärpta kedjor skyddar mot överbelastning.
• Har kedjebromsens låsning och funktion kontrollerats?
• Använder du den skyddsutrustning som behövs? Använd skyddsglasögon och hörselskydd. Vi rekommenderar ytterligare skyddsutrustning för huvud, händer, ben och fötter. Lämpliga skyddskläder minskar risken för kroppsskada till följd av utslungade partiklar och vid oavsiktlig beröring av sågkedjan.

Kast

Ett kast uppstår när påkopplad kedjesåg plötsligt slungas uppåt eller bakåt; detta kan hända om svärdnosen berör virke eller om kedjan kommer i kläm.

Vid kast kan sågen reagera på oförutsebart sätt och orsaka allvarliga kroppsskador på person som använder sågen eller på personer som befinner sig inom sågområdet.

Snitt i sidled, med lutning eller längsgående snitt måste utföras med stor försiktighet eftersom tagganslaget 12 inte kan användas i dessa fall.

För undvikande av kast:

• Lägg an kedjesågen möjligast plant.
• Arbeta aldrig med lös, töjd eller kraftigt nedsliten sågkedja.
• Skärp sågkedjan på föreskrivet sätt.
• Såga aldrig över axelhöjd.
• Använd inte sågnosen för sågning.
• Håll alltid i kedjesågen med båda händerna.
• Använd alltid en kasthämmande Bosch sågkedja.
• Använd tagganslaget 12 som hävstång.
• Se till att kedjan har rätt spänning.

Håll alltid i kedjesågen med båda händerna, vänster hand på främre handtaget och höger hand på bakre handtaget. Omslut alltid handtagen med tummen och fingrarna. Sågning får aldrig ske med en hand. Se till att nätsladden är dragen bakåt och på betryggande avstånd från sågkedja och sågat material; håll sladden i ett läge så att den inte kan fastna i kvistar och grenar.

Se till att du under sågning står stadigt. Håll kedjesågen något till höger om kroppen. Kedjan måste rotera med full hastighet innan den läggs an mot virket. Använd tagganslaget 12 för att fixera kedjesågen på virket. Använd under sågning tagganslaget som hävarm.

Vid sågning av kraftiga grenar eller stockar lägg an tagganslaget längre ned. Dra kedjesågen bakåt för att lossa tagganslaget och lägg sedan an på nytt ännu längre ned. Dra inte ut sågen ur sågspåret.

Vid sågning tryck inte för hårt mot sågkedjan utan låt den själv arbeta genom att via tagganslaget 12 utöva ett lätt hävarmstryck.

Använd inte sågen med utsträckta armar. Försök inte sträcka dig mot svåråtkomliga ställen och såga aldrig uppfläktad på en stege. Såga aldrig över axelhöjd.

Bästa sågresultat uppnås om kedjehastigheten inte tillåts sjunka till följd av överbelastning.

Var försiktig vid sågsnittets slut. När sågen går fritt ändras oväntat viktfördelningen. Risk finns för att ben och fötter skadas.

Dra ut sågen ur sågspåret med roterande kedja.

Sågning av stockar

Följande säkerhetsföreskrifter ska beaktas:

Lägg upp stocken enligt bild och stöd den på så sätt att sågspåret inte gör att fast sågkedjan.

Kortare trästycken ska för sågning riktas upp och spännas fast.

Såga endast föremål av trä. Undvik att med sågkedjan beröra stenar och spikar då dessa kan slungas upp, skada sågkedjan och orsaka allvarliga kroppsskador hos användaren eller personer som står i närheten av arbetsområdet.

Se till att påkopplad såg inte berör trädstängsel eller marken.

Sågen är inte avsedd för gallring/röjning av tunna kvistar.

Längsgående snitt ska utföras med stor uppmärksamhet då tagganslaget 12 inte kan användas för detta arbete. Såg i liten vinkel för att undvika kast.

Vid sågning på sluttning, stå alltid ovanför eller på sidan om stammen eller liggande virke.

Se upp för stubbar, grenar, rötter mm som innebär snubblingsrisk.

Vid sågning av kvistar eller träd som sitter i spänn är olycksriskerna speciellt stora. Iaktta största försiktighet. Dylika arbeten får utföras endast av utbildad personal.

Stöds virket på båda sidorna, såga först uppifrån (Y) en tredjedel av stammens diameter och kapa därefter från undre sidan (Z) på samma ställe för att hindra att virket splittras och sågen kommer i kläm. Undvik att beröra marken med sågkedjan. Stöds virket endast på den ena sidan, såga först från undre sidan (Y) en tredjedel av stammens diameter uppåt och kapa sedan stammen från övre sidan (Z) på samma ställe för att hindra att virket splittras och sågen kommer i kläm.

Fällning av träd

Använd alltid en hjälm som skydd mot nedfallande grenar.

Med kedjesågen får endast träd fällas vars stamdiameter är mindre än svärdets längd.

Säkra arbetsområdet. Kontrollera att varken personer eller djur uppehåller sig inom trädets fallområde.

Försök aldrig få loss en inklämd såg med motorn igång. Använd träkilar för att få ut sågkedjan.

Om två eller flera personer arbetar inom samma område ska avståndet mellan personerna vara minst dubbelt så långt som trädet. Vid fällning av träd bör man se till att andra personer inte utsätts för risker, att distributionsledningar inte skadas och att inga sakskador uppstår. Om ett träd råkar beröra en distributionsledning ska energiverket underrättas omedelbart.

Vid sågning på sluttning ska kedjesågens användare stå ovanför det träd som fälls, eftersom det fällda trädet troligen kommer att rulla eller slira nedför sluttningen.

Före fällning bör en reträttväg planeras och eventuellt röjas. Reträttvägen bör väljas snett bakåt från tänkt fallinje. Före fällning bör hänsyn tas till trädets naturliga lutning, grenarnas läge och vindriktningen för att kunna bedöma trädets fällriktning. Ta bort smuts, stenar, lös bark, spikar och ståltrådar från trädet.

Riktskär: Såga ett skär (X - W) till ett djup på en tredjedel av trädets diameter i rät vinkel mot fällriktningen. Såga först det undre vågräta riktskäret. Härvid undviks inklämning av sågkedja eller styrskena vid sågning av övre riktskär.

Fällskär: Fällskäret (Y) måste sågas minst 50 mm ovanför det vågräta riktskäret. Fällskäret bör vara parallellt med riktskäret. Gör fällskäret endast så djupt att en brytmån blir kvar (brytlist) som fungerar som ett gångjärn. Brytmånen hindrar trädet från att vrida sig och falla i fel riktning. Såga inte av brytmånen.

När fällskäret närmar sig brytmånen börjar trädet falla. Om det visar sig att trädet inte kommer att falla i önskad riktning eller har lagt sig bakåt och eventuellt klämmer fast sågkedjan, ska sågningen avbrytas och skäret öppnas med hjälp av kilar i trä, plast eller aluminium, så att trädet faller i önskad riktning.

När trädet börjar falla, ska kedjesågen tas ur skäret, kopplas från och läggas bort, samt den som sågat ska lämna riskområdet via planerad reträttväg. Se till att du inte snavar över grenar och kvistar som fallit ned.

Genom inslagning av en kil (Z) i det vågräta snittet måste nu trädet fällas.

Se upp för nedfallande grenar och kvistar när trädet börjar falla.

Kvistning

K: Vid kvistning kapas kvistarna på fällt träd. Kapa sist större kvistar som är riktade nedåt och som stöder trädet. Kapa mindre kvistar med ett snitt som bilden visar. Kvistar som står under spänning ska kapas underifrån uppåt för att undvika att sågen kläms fast.

Kapning av trädstam

Vid kapning sågas fällt träd i bitar. Se till att du står stadigt och fördelar kroppsvikten lika på båda fötterna. Om möjligt ska stammen stödjas med kvistar, balkar eller kilar. Följ de enkla anvisningarna för lätt sågning.

Om trädstammen över hela längden ligger an mot underlaget kapas stammen uppifrån.

M: Om trädstammen enligt figur ligger an endast på en ända, såga först 1/3 av stammens diameter från undre sidan och sedan resten uppifrån mot underskåret. N: Om trädstammen enligt figur ligger an mot båda ändarna, såga först 1/3 av stammens diameter från övre sidan och sedan 2/3 från undre sidan mot överskåret. Vid sågning på sluttning, stå alltid ovanför trädstammen som figuren visar. För att vid "genomsågningsmomentet" bibehålla full kontroll över sågen, reducera mottrycket vid slutet av kapningen utan att lossa det stadiga greppet om kedjesågens handtag. Se till att sågkedjan inte berör marken. När snittet är färdigt, vänta tills sågkedjan stannat innan du tar bort kedjesågen ur skäret. Koppla från kedjesågens motor innan du går till nästa träd.

Underhåll och rengöring

Innan underhåll utförs ska stickproppen dras ur vägguttaget.

OBS: Lång och tillförlitlig drift kan endast garanteras om följande underhållsarbeten regelbundet utförs.

Kontrollera regelbundet kedjesågen avseende defekter som t.ex. lös, avhoppad eller skadad sågkedja, lösa skruvförband och slitna eller skadade komponenter.

Spänn av sågkedjan med kedjespänningen 13 innan den tas bort. Glöm inte att avspänna kedjan, i annat fall kan SDS-enheten skadas.

Kontrollera att käporna och skyddsanordningarna är felfria och korrekt monterade. Nödvändiga reparationer eller underhållsarbeten ska utföras innan kedjesågen tas i bruk.

Om det i kedjesågen trots exakt tillverkning och sträng kontroll skulle uppstå störning, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Före transport av kedjesågen ska oljetanken ovillkorligen tömmas. För tömning ta bort silen ur tanken och återmontera den efter utförd tömning.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 tecken.

Byte/vändning av sågkedja och svärd

Kontrollera sågkedjan och svärdet enligt avsnitt "Spänning av sågkedja".

Svärdets styrspår slits med tiden. Vid byte av sågkedja sväng svärdet 180° för att kompensera förslitningen.

På SDS-modeller måste kedjespännkammen 16 på svärdet monteras om.

Kontroll av kedjehjul 21. Om kedjehjulet till följd av hög belastning slitits eller skadats måste det bytas ut på en serviceverkstad.

Skärpning av sågkedja

Sågkedjan kan på yrkesmässigt sätt efter slipas hos en auktoriserad serviceverkstad för Bosch elverktyg. Med kedjeskarpanordningen från Bosch eller Dremel-Multi med slipinsats 1453 kan du även själv skärpa kedjan. Beakta bifogad slipanvisning.

Den automatiska kedjesmörningens funktion kan enklast kontrolleras genom att starta sågen och sedan hålla sågnosen mot ett papper eller papper på marken. Obs! Rör inte marken med sågkedjan, håll säkerhetsavstånd på 20 cm. Om oljespåret tilltar fungerar oljeautomatiken felfritt. Om olja inte matas ut även om oljetanken är full, se under "Felsökning" eller uppsök Bosch-serviceverkstad.

Tillbehör

Sågkedja och svärd

AKE 30-18 S. F 016 800 259

Ytterligare tillbehör

Handskar 2607000134

Skyddsglasögon F 016 800 178

SNR 19 Hörselskydd

(Ljudnivå minskning 19 dB (A)) 2 607 990 042

SNR 24 Hörselskydd

(Ljudnivå minskning 24 dB (A)) 2 607 990 043

B Rengöring/Lagring

Rengör kedjesågens plasthus med en mjuk borste och en ren trasa. Använd varken vatten, lösningsmedel eller polermedel. Avlägsna alla föroreningar, speciellt från motorns ventilationsöppningar 27.

Efter 1 till 3 timmars drift ska skyddskåpan 15, svärdet och kedjan demonteras och rengöras med en borste.

Rengör området under skyddskåpan 15, kedjehjulet 21 och svärdfästet från föroreningar. Rengör oljemunstycket 19 med en ren trasa.

Om kedjans spänningsmekanism i skyddskåpan 15 kärvar, ta bort locket 29, vrid spännvredet 14 och kedjespänningen 13 mot varandra så att beläggningar i mekanismens inre löser och faller ut nedåt. Renknacka lätt skyddskåpan 15, vid kraftigt hopklibbad mekanism rengör med en mjuk borste eller tryckluft; verktyg får absolut inte användas.

Om kedjesågen ska lagras under en längre tid, rengör sågkedjan och svärdet.

Kedjesågen ska lagras på ett säkert ställe som är oåtkomligt för barn.

För att undvika utrinnande olja ska sågen läggas bort i vågrätt läge (oljepåfyllningsskruven 4 riktad uppåt).

Vid förvaring i säljförpackningen måste oljetanken vara fullständigt tömd.

Tabellen nedan anger felsymptom och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet, ta kontakt med din serviceverkstad.

Obs! Frånkoppla maskinen och dra ut stickproppen innan felsökningen påbörjas.

Symptom	Möjliga orsaker	Åtgård
Kedjesågen fungerar inte	Kastbromsen har lõst utStrömförsörjning saknasVägguttaget defektNätsladden skadadSäkring defekt	Dra handskyddet 5 tillbaka till laket ösaatt den röda punkten ar täcktKontrllerera strömförsörjningenProva med annan strömkälla, byt vid behovKontrllerera nitsladden, byt vid behovByt ut säkringen
Kedjesågen arbetar intermittent	Nätsladden skadadExtern glappkontaktIntern glappkontaktStrömställaren defekt	Kontrllerera nitsladden, byt vid behovUppsok Bosch serviceverkstadUppsok Bosch serviceverkstadUppsok Bosch serviceverkstad
Sögkedjan torr	Ingen olja i oljetankenOljetanklockets ventilationshål till-täpptaOljeutloppskanalen tilltäppt	Fyll på olajRengör oljetanklocketEttgärda oljeutloppskanalen
Backlagsbroms/startbroms	Problem med kopplingsmekanism i främre handskyddet	Uppsok Bosch serviceverkstad
Kedjan/styrskenan heta	Ingen olja i oljetankenOljetanklockets ventilationshål till-täpptaOljeutloppskanalen tilltäpptKedjespenningen für högKedjan är oskarp	Fyll på olajRengör oljetanklocketÄtgärda oljeutloppskanalenStäll in kedjespenningenEfterslipa eller byt ut kedjan
Kedjesågen rycker, vibrarer eller saggæj korrekt	Kedjespenningen for lösKedjan är oskarpKedjan förlittenSög:tänderna riktadeøy fél hjäll	Ställ in kedjespenningenEfterslipa eller byt ut kedjanByt ut kedjanMontera sögkedjan på nytt med tän-derna i rätt riktning

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och

på miljövänligt sätt lämnas in för återvinning.

Kundtjänst

En sprängskiss och information om reservdelar lämnas under: www.bosch-pt.com

[phone]

Fax [phone]

Försäkran om överensstämmelse

Mätvärdena har tagits fram baserande på 2000/14/EG (1 m avstånd) och DIN 50 144.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 92 dB (A); ljudeffektnivå 103 dB (A).

Använd hörselskydd!

Den beräknade accelerationen är typiska fall 11m / s². Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 50 144, enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG.

EG-typprovning nr. 2088141.01 CE utförd av notifierad provningsanstalt nr. 0344.

2000/14/EG: Garanterad ljudeffektnivå LwAr lägre än 104 dB (A). Beräkningsmetod för konformitet enligt bilaga V.

Leinfelden, 01.09.2005.

Dr. Egbert Schneider

Måste skyddas mot regn.

För inställnings- och underhållsarbeten utförs alltid om strömledningen är skadad eller kapad, dra omedelbart ut stickproppen.

Sammankopplingsstället för skarvsladden måste vara skyddat mot stänk, vara av gummi eller med gummiöverdrag.

Skarvsladden måste användas med en dragavlastning.
