BRUKSANVISNING AKE 30 BOSCH

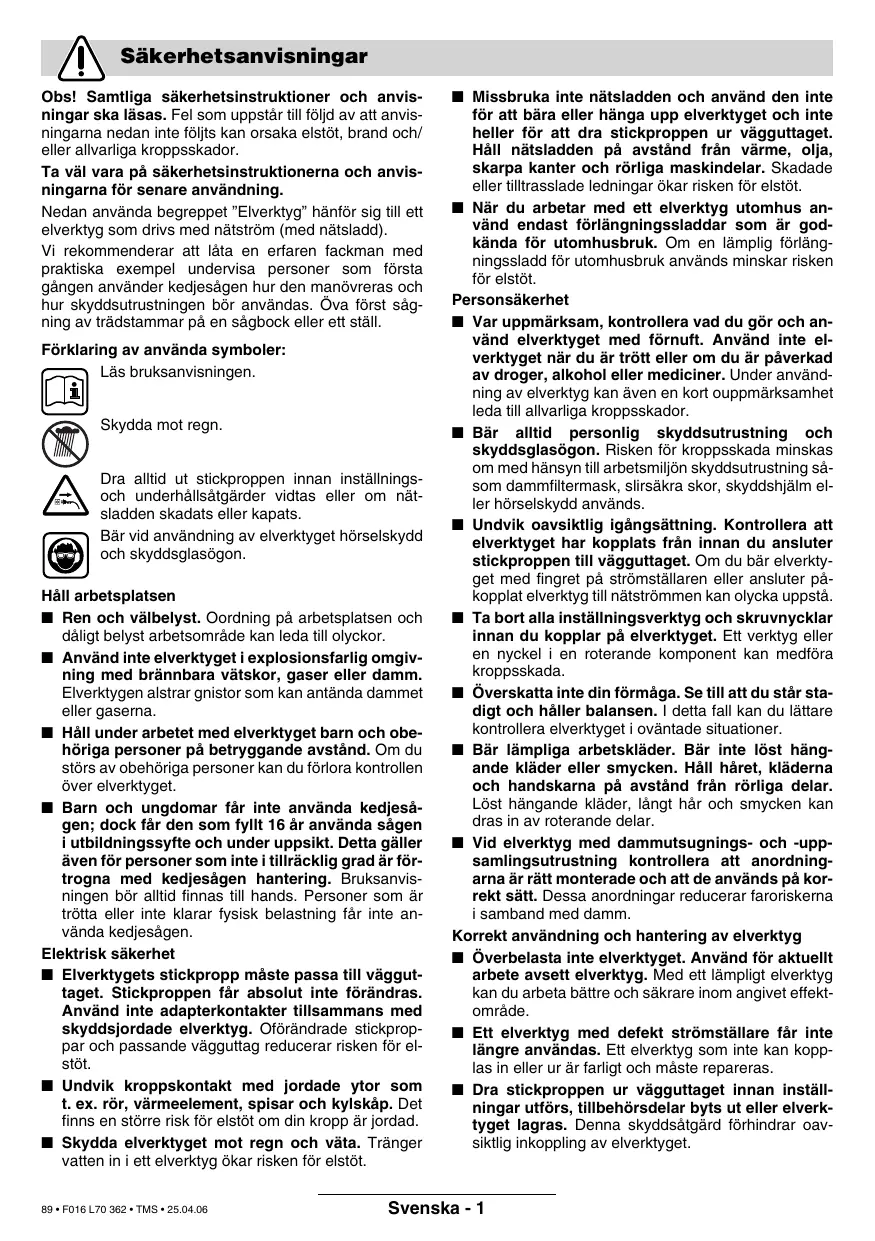

Säkerhetsanvisningar Obs! Samtliga säkerhetsinstruktioner och anvisningar ska läsas. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/ eller allvarliga kroppsskador. Ta väl vara på säkerhetsinstruktionerna och anvisningarna för senare användning. Nedan använda begreppet ”Elverktyg” hänför sig till ett elverktyg som drivs med nätström (med nätsladd). Vi rekommenderar att låta en erfaren fackman med praktiska exempel undervisa personer som första gången använder kedjesågen hur den manövreras och hur skyddsutrustningen bör användas. Öva först sågning av trädstammar på en sågbock eller ett ställ. Förklaring av använda symboler: Läs bruksanvisningen. Skydda mot regn. Dra alltid ut stickproppen innan inställningsoch underhållsåtgärder vidtas eller om nätsladden skadats eller kapats. Bär vid användning av elverktyget hörselskydd och skyddsglasögon. Håll arbetsplatsen ■ Ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. ■ Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. ■ Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. ■ Barn och ungdomar får inte använda kedjesågen; dock får den som fyllt 16 år använda sågen i utbildningssyfte och under uppsikt. Detta gäller även för personer som inte i tillräcklig grad är förtrogna med kedjesågen hantering. Bruksanvisningen bör alltid finnas till hands. Personer som är trötta eller inte klarar fysisk belastning får inte använda kedjesågen. Elektrisk säkerhet ■ Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. ■ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. ■ Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. 89 • F016 L70 362 • TMS • 25.04.06

■ Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. ■ När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. Personsäkerhet ■ Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. ■ Bär alltid personlig skyddsutrustning och skyddsglasögon. Risken för kroppsskada minskas om med hänsyn till arbetsmiljön skyddsutrustning såsom dammfiltermask, slirsäkra skor, skyddshjälm eller hörselskydd används. ■ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget har kopplats från innan du ansluter stickproppen till vägguttaget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. ■ Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. ■ Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. ■ Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. ■ Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och att de används på korrekt sätt. Dessa anordningar reducerar faroriskerna i samband med damm. Korrekt användning och hantering av elverktyg ■ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. ■ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. ■ Dra stickproppen ur vägguttaget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.

■ Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. ■ Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. ■ Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. ■ Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. Service ■ Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Varningsanvisningar för kedjesågar: ■ När sågen är igång håll kroppen på betryggande avstånd från sågkedjan. Kontrollera innan sågen startas att sågkedjan går fritt. Under arbete med en kedjesåg kan en kort oaktsamhet leda till att kläder eller kroppsdelar råkar in i sågkedjan. ■ Håll i kedjesågen med högra handen på bakre handtaget och med vänstra handen på främre handtaget. Om kedjesågen hålls i ett annat arbetsläge ökar risken för kroppsskada och får därför inte användas. ■ Bär skyddsglasögon och hörselskydd. Vid rekommenderar ytterligare skyddsutrustnin för huvud, händer, ben och fötter. Lämplig skyddutrustning minskar risken för kroppsskada som kan orsakas av utkastat spånmaterial och oavsiktlig beröring av sågkedjan. ■ Arbeta inte med kedjesågen uppklättrad i ett träd. Risk för kroppsskada om kedjesågen används i ett träd. ■ Se till att du står stadigt och använd kedjesågen endast när du står på ett fast, säkert och plant underlag. Halt och instabilt underlag kan t.ex. vid användning av stege leda till att man förlorar balansen och kontrollen över kedjesågen. ■ Räkna med att en gren som är under spänning vid sågning kan fjädra tillbaka. När spänningen i träfibrerna avlastas kan grenen träffa användaren och/eller göra kedjesågen okontrollerbar. ■ Var särskilt försiktig vid sågning av snårskog och unga träd. Tunt material kan hänga upp sig i sågkedjan och slå dig eller få dig ur jämvikt.

90 • F016 L70 362 • TMS • 25.04.06

■ Bär kedjesågen i främre greppet med frånkopplad sågkedja och med bakåt riktat svärd. För transport och lagring av kedjesågen skall svärdskyddet sättas på. En omsorgsfull hantering av kedjesågen reducerar risken för en oavsiktlig beröring med den roterande sågkedjan. ■ Följ anvisningarna för smörjning, kedjespänning och tillbehörsbyte. En icke fackmässigt spänd eller smord sågkedja kan brista eller öka risken för bakslag. ■ Håll handtagen torra, rena och fria från olja och fett. Med fett eller olja nedsmorda handtag är hala och kan leda till att kontrollen förloras. ■ Endast trävirke får sågas. Använd kedjesågen endast för de arbeten den är avsedd för – exempel: Kedjesågen får inte användas för sågning av plast, murverk eller byggmaterial som inte är i trä. Om kedjesågen används för icke ändamålsenliga arbeten kan farliga situationer uppstå. Orsaker för och eliminering av bakslag: – Bakslag kan uppstå när svärdets nos berör ett föremål eller om virket böjer sig och sågkedjan kläms fast. – En beröring med svärdnosen kan ofta leda till en oväntad bakåtriktad reaktion varvid svärdet slår uppåt och mot användaren. – Om sågkedjan kommer i kläm på styrskenans övre kant kan svärdet slå bakåt mot användaren. – Alla dessa reaktioner kan leda till att du förlorar kontrollen över sågen och i värsta fall skadas. Lita inte uteslutande på den säkerhetsutrustning som finns monterad på kedjesågen. När du använder kedjesågen bör du själv vidta vissa åtgärder för att kunna arbeta utan olyckor och skador. Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan: ■ Håll i sågen med båda händerna varvid tummen och fingrarna skall omsluta kedjesågens handtag. Håll kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Om lämpliga åtgärder vidtagits kan användaren behärska bakslagskrafterna. Släpp aldrig greppet om kedjesågen. ■ Undvik en onormal kroppsställning och såga inte över skulderhöjd. Härvid undviks en oavsiktlig beröring med svärdsnosen och möjliggör en bättre kontroll över kedjesågen i oväntade situationer. ■ Använd alltid de reservsvärd och sågkedjor som tillverkaren föreskrivit. Andra reservsvärd och sågkedjor kan leda till att kedjan brister eller till bakslag. ■ Följ tillverkarens anvisningar för skärpning och underhåll av sågkedjan. För låg djupgångsbegränsning ökar risken för bakslag.

Tekniska data Kedjesåg Artikelnummer Upptagen effekt Kedjehastighet (på tomgång) Svärdlängd Noshjul Backslagsbroms Sågkedjetyp Drivlänkstjocklek Antal drivlänkar Oljebehållarens volym Automatisk kedjesmörjning Tagganslag Vikt utan nätsladd, ca. ** Skyddsklass

/ II AKE 40 3 600 H34 0.. 1600 9 40 ● ● 3/8" - 90 1,1 (0,043") 57 200 ● ● 4,1 / II

**uppmätt med svärd och kedja Anvisning: Kontrollera maskinens produktnummer på typskylten, handelsbeteckningarna för enskilda maskiner kan variera. Vid inkoppling uppstår kortvariga spänningsfall. Vid ogynnsamma nätförhållanden kan annan utrustning påverkas. Vid nätimpedanser mindre än 0,25 ohm behöver man inte räkna med störning.

Ändamålsenlig användning

A Kedjesågen är avsedd för fällning av träd samt kapning av stockar, kvistar, plank, brädor mm och kan användas för snitt längs och tvärs mot virkets fiberriktning. Sågen är inte lämplig för sågning av mineraliska material.

Inledning I denna instruktionsbok ingår anvisningar för korrekt montering och säker användning av kedjesågen. Läs noggrant dessa anvisningar.

Leveransen omfattar Maskinens delar ska försiktigt packas upp och kontrolleras att ingenting fattas: – Kedjesåg – Skyddskåpa – Sågkedja – Svärd – Kedjeskydd – Sågkedjeolja (80 ml) – Bruksanvisning – Inställningsverktyg Saknas delar eller är de skadade ta genast kontakt med din återförsäljare.

91 • F016 L70 362 • TMS • 25.04.06

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Maskinens komponenter Bakre handtag Strömställare Till/Från Inkopplingsspärr Oljetanklock Kedjebromsutlösning (handskydd) Främre handtag Noshjul (endast AKE 35/40) Kedjeskydd Sågkedja Svärd Tagganslag Skyddskåpa Inställningsverktyg Fästmutter Fästbult Kedjespännpinne Kedjespännskruv Svärdsgejd Oljemunstycke Löp- och skärriktningssymbol Kedjehjul Kedjefångpinne Stickpropp** Serienummer

**krav i vissa land I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!

Säkerhetsåtgärder Obs! Innan underhålls- eller rengöringsarbeten utförs, om kabeln kapats, skadats eller trasslat till sig ska kedjesågen frånkopplas och stickproppen dras ur uttaget. Varning! Berör inte roterande kedja. Använd aldrig kedjesågen i närheten av personer, barn eller djur och använd den inte heller under påverkan av alkohol, narkotika eller medikament. Säkert elsystem Din maskin är skyddsisolerad och kräver därför ingen jordning. Driftspänningen är 230 V AC, 50 Hz (för icke EU-länder 220 V, 240 V alltefter utförande). Använd endast godkända förlängningssladdar. Använd endast förlängningssladdar med beteckningen H07 RN-F eller IEC (60 245 IEC 66). För drivning av elverktyget får endast förlängningssladdar med följande ledararea användas: – 1,0 mm2: maximal längd 40 m – 1,5 mm2: maximal längd 60 m – 2,5 mm2: maximal längd 100 m För ökad säkerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felström på max. 30 mA används. Denna FI-brytare ska kontrolleras före varje användning. Hänvisning till produkter som inte saluförs i Storbritannien: OBS: För din säkerhet är det viktigt att på maskinen monterad kontakt 23 ansluts till skarvsladden 25, som bilden visar. Skarvsladdens kontaktdon måste skyddas mot stänkvatten, vara tillverkat av gummi eller försett med gummiöverdrag. För skarvsladden ska dragavlastning användas. Nätsladden ska regelbundet kontrolleras avseende skador och får användas endast om den är i gott skick. Skadad nätsladd får repareras endast i auktoriserad Bosch-verkstad.

Montering/spänning av sågkedja Kedjesågen får anslutas till nätströmmen först sedan den är fullständigt monterad. ■ När sågkedjan hanteras ska alltid skyddshandskar användas. A Montering av svärd och sågkedja 1. Packa försiktigt upp alla komponenter. 2. Ställ upp kedjesågen på en plan yta. 3. Lägg in sågkedjan 9 i spåret som löper runtom svärdet 10. Kontrollera rätt löpriktning. Jämför kedjan med löpriktningssymbolen 20. 92 • F016 L70 362 • TMS • 25.04.06

4. Placera kedjelänkarna kring kedjehjulet 21 och lägg sedan upp svärdet 10 så att fästpinnen 15 och svärdets gejder 18 griper in i ovala hålet och kedjespännpinnen 16 i härför avsett hål på svärdet 10. Vrid vid behov kedjespännskruven 17 för att rikta in kedjespännpinnen 16 mot hålet. Kontrollera att alla delar är korrekt monterade och håll svärdet med kedjan i detta läge. 5. Lägg exakt upp kåpan 12. 6. Dra för hand lätt fast fästmuttern 14. A C Spänning av sågkedja Kedjespänningen ska kontrolleras innan arbetet påbörjas, efter ett par snitt och under sågning i intervaller om 10 minuter. Speciellt vid nya sågkedjor måste man i början räkna med en viss töjning. Sågkedjans livslängd är huvudsakligen beroende på tillräcklig smörjning och korrekt spänning. Spänn inte en het sågkedja; efter avkylning krymper den och sitter sedan för kraftigt spänd på svärdet. 1. Ställ upp kedjesågen på en plan yta. 2. Lossa fästmuttern 14 ca. 1 – 2 varv moturs. 3. Kontrollera att kedjelänkarna ligger korrekt i styrspåren på svärdet 10 och på kedjehjulet 21. 4. Vrid kedjespännskruven 17 med inställningsverktyget 13 medurs tills rätt kedjespänning uppnåtts. Härvid förskjuter kedjespännbulten 16 svärdet 10. 5. Sågkedjan 9 har inte korrekt spänning om den i mitten kan lyftas upp ca. 3 – 4 mm. För kontroll dra upp sågkedjan med en hand mot sågens egenvikt. 6. Har sågkedjan 9 för hög spänning vrid kedjespännskruven 17 moturs. Vid behov kan kedjan efterspännas enligt beskrivning. 7. Dra kraftigt fast fästmuttern 14 med verktygsnyckeln.

Viktigt: Kedjesågen levereras utan sågkedjeolja. Kom ihåg att fylla på olja innan sågen tas i bruk. Används kedjesågen utan sågkedjeolja eller med en oljenivå som ligger under min-markeringen finns risk för att kedjesågen skadas. Kedjans livslängd och snitteffekt är beroende av att den smörjs optimalt. Därför smörjs sågkedjan under drift automatiskt med sågkedjeolja via oljemunstycket 19. Påfyllning av oljetank: – Lägg upp kedjesågen med oljetanklocket 4 uppåt på ett lämpligt underlag. – Rengör partiet kring oljetanklocket 4 med en trasa och skruva sedan bort locket.

– Fyll oljetanken med biologiskt nedbrytbar Boschkedjesågsolja. – Se till att smuts inte tränger in i oljetanken. Skruva åter fast tanklocket 4. Viktigt: För att säkerställa luftutbytet mellan oljetanken och omgivningen finns mellan filtret och oljetanklocket fyra små kompensationskanaler ur vilka funktionsbetingat en mindre mängd olja kan rinna ut. Se till att sågen alltid läggs bort i vågrätt läge (oljetanklocket 4 uppåt). Använd uteslutande rekommenderad, biologiskt nedbrytbar smörjolja för att undvika skada på kedjesågen. Använd aldrig återvunnen olja eller spillolja. Om icke godkänd olja används, lämnas ingen garanti.

Start Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner märkta med 230 V kan även anslutas till 220 V. Inkoppling Håll kedjesågen enligt beskrivning i stycket ”Användning av kedjesåg”. Tryck in inkopplingsspärren 3 samt därefter strömställaren Till/Från 2 som ska hållas nedtryckt. Inkopplingsspärren 3 kan nu släppas. Urkoppling Tryck på strömställaren Till/Från 2. Sågen får inte bromsas upp med främre handskyddet (aktivering av kastbroms).

Kedjebromsen är en skyddsmekanism som löser ut via främre handskyddet 5 när sågen kastar bakåt. Kedjan bromsas upp på kort tid. Funktionstesta då och då. Skjut främre handskyddet 5 framåt (läge ➋) och koppla helt kort på kedjesågen. Kedjan får nu inte starta. För upplåsning av kastbromsen släpp strömställaren Till/Från 2 och dra tillbaka främre handskyddet 5 (läge ➊).

Så här används kedjesågen Innan sågning påbörjas Följande kontroller ska utföras före driftstart och regelbundet under sågning: – Är kedjesågen i funktionssäkert skick? – B Är oljetanken påfylld? Kontrollera oljenivån i synglaset 26 innan arbetet påbörjas och regelbundet under arbetets gång. Fyll på olja när oljenivån sjunkit till synglasets undre kant. Full tank räcker för ca. 15 minuter sågning, men är givetvis beroende av pauser och arbetets intensitet. 93 • F016 L70 362 • TMS • 25.04.06

– Är kedjan korrekt spänd och skärpt? Kontrollera kedjespänningen under arbetet i intervaller om 10 minuter. Speciellt vid nya sågkedjor måste man räkna med ökad töjning. Sågkedjans tillstånd påverkar i hög grad sågens effekt. Endast välskärpta kedjor skyddar mot överbelastning. – Har kedjebromsen låst upp funktion kontrollerats? – Använder du den skyddsutrustning som behövs? Använd skyddsglasögon och hörselskydd. Vi rekommenderar ytterligare skyddsutrustning för huvud, händer, ben och fötter. Lämpliga skyddskläder minskar risken för kroppsskada till följd av utslungade partiklar och vid oavsiktlig beröring av sågkedjan. D Kast Ett kast uppstår när påkopplad kedjesåg plötsligt slungas uppåt eller bakåt; detta kan hända om svärdnosen berör virket eller om kedjan kommer i kläm. Vid kast kan sågen reagera på oförutsebart sätt och orsaka allvarliga kroppskador på person som använder sågen eller på personer som befinner sig inom sågområdet. Snitt i sidled, med lutning eller längsgående snitt måste utföras med stor försiktighet eftersom tagganslaget 11 inte kan användas i dessa fall.

För undvikande av kast: – Lägg an kedjesågen möjligast plant. – Arbeta aldrig med lös, töjd eller kraftigt nedsliten sågkedja. – Skärp sågkedjan på föreskrivet sätt. – Såga aldrig över axelhöjd. – Använd inte sågnosen för sågning. – Håll alltid i kedjesågen med båda händerna. – Använd alltid en kasthämmande Bosch sågkedja. – Använd tagganslaget 11 som hävarm. – Se till att kedjan har rätt spänning. Allmänna anvisningar D Håll alltid tag i kedjesågen med båda händerna, vänstra handen på främre handtaget och högra handen på bakre handtaget. Omslut alltid handtagen med tummen och fingrarna. Sågning får aldrig ske med en hand. Se till att nätsladden är dragen bakåt och på betryggande avstånd från sågkedja och sågat material; håll sladden i ett läge så att den inte kan fastna i kvistar och grenar. E Se till att du under sågning står stadigt. Håll kedjesågen något till höger om kroppen. F Kedjan måste rotera med full hastighet innan den läggs an mot virket. Använd tagganslaget 11 för att fixera kedjesågen på virket. Använd under sågning tagganslaget som hävarm.

Vid sågning av kraftiga grenar eller stockar lägg an tagganslaget längre ned. Dra kedjesågen bakåt för att lossa tagganslaget och lägg sedan an på nytt ännu längre ned. Dra inte ut sågen ur sågspåret. Vid sågning tryck inte för hårt mot sågkedjan utan låt den själv arbeta genom att via tagganslaget 11 utöva ett lätt hävarmstryck. G Använd inte sågen med utsträckta armar. Försök inte sträcka dig mot svåråtkomliga ställen och såga aldrig uppklättrad på en stege. Såga aldrig över axelhöjd. Bästa sågresultat uppnås om kedjehastigheten inte tillåts sjunka till följd av överbelastning. Var försiktig vid sågsnittets slut. När sågen går fritt ändras oväntat viktfördelningen. Risk finns för att ben och fötter skadas. Dra ut sågen ur sågspåret med roterande kedja. Sågning av stockar Följande säkerhetsföreskrifter ska beaktas: E H Lägg upp stocken enligt bild och stöd den på så sätt att sågspåret inte går igen och klämmer fast sågkedjan. Kortare trästycken ska för sågning riktas upp och spännas fast. Såga endast föremål av trä Undvik att med sågkedjan beröra stenar och spikar då dessa kan slungas upp, skada sågkedjan och orsaka allvarliga kroppsskador hos användaren eller personer som står i närheten av arbetsområdet. Se till att påkopplad såg inte berör trådstängsel eller marken. Sågen är inte avsedd för gallring/röjning av tunna kvistar. Längsgående snitt ska utföras med stor uppmärksamhet då tagganslaget 11 inte kan användas för detta arbete. Styr sågen i liten vinkel för att undvika kast. Vid sågning på sluttning stå alltid ovanför eller på sidan om stammen eller liggande virke. Se upp för stubbar, grenar, rötter mm som innebär snubblingsrisk. H Sågning av virke under spänning Vid sågning av kvistar eller träd som sitter i spänn är olycksriskerna speciellt stora. Iaktta största försiktighet. Dylika arbeten får utföras endast av utbildad personal. Stöds virket på båda sidorna, såga först uppifrån (Y) en tredjedel av stammens diameter och kapa därefter från undre sidan (Z) på samma ställe för att hindra att virket splittras och sågen kommer i kläm. Undvik att beröra marken med sågkedjan. Stöds virket endast på den ena sidan, såga först från undre sidan (Y) en tredjedel av stammens diameter uppåt och kapa sedan stammen från övre sidan (Z) på samma ställe för att hindra att virket splittras och sågen kommer i kläm. 94 • F016 L70 362 • TMS • 25.04.06

Använd alltid en hjälm som skydd mot nedfallande grenar. Med kedjesågen får endast träd fällas vars stamdiameter är mindre än svärdets längd. ➊ Säkra arbetsområdet. Kontrollera att varken personer eller djur uppehåller sig inom trädets fallområde. Försök aldrig få loss en inklämd såg med motorn igång. Använd träkilar för att få ut sågkedjan. Om två eller flera personer arbetar inom samma område ska avståndet mellan personerna vara minst dubbelt så långt som trädet. Vid fällning av träd bör man se till att andra personer inte utsätts för risker, att distributionsledningar inte skadas och att inga sakskador uppstår. Om ett träd råkar beröra en distributionsledning ska energiverket underrättas omedelbart. Vid sågning på sluttning ska kedjesågens användare stå ovanför det träd som fälls, eftersom det fällda trädet troligen kommer att rulla eller slira nedför sluttningen. ➋ Före fällning bör en reträttväg planeras och eventuellt röjas. Reträttvägen bör väljas snett bakåt från väntad fallinje. ➌ Före fällning bör hänsyn tas till trädets naturliga lutning, grenarnas lägen och vindriktningen för att kunna bedöma trädets fällriktning. Ta bort smuts, stenar, lös bark, spikar och ståltrådar från trädet. Riktskär: Såga ett skär (X – W) till ett djup på en 1/ 3 av trädets diameter i rät vinkel mot fällriktningen. Såga först det undre vågräta riktskäret. Härvid undviks inklämning av sågkedja eller styrskena vid sågning av övre riktskär. Fällskär: Fällskäret (Y) måste sågas minst 50 mm ovanför det vågräta riktskäret. Fällskäret bör vara parallellt med riktskäret. Gör fällskäret endast så djupt att en brytmån blir kvar (brytlist) som fungerar som ett gångjärn. Brytmånen hindrar trädet från att vrida sig och falla i fel riktning. Såga inte av brytmånen. När fällskäret närmar sig brytmånen bör trädet börja falla. Om det visar sig att trädet inte kommer att falla i önskad riktning eller det lutar bakåt och eventuellt klämmer fast sågkedjan, ska sågningen avbrytas och skäret öppnas med hjälp av kilar i trä, plast eller aluminium.så att trädet faller i önskad riktning. När trädet börjar falla, ska kedjesågen tas ur skäret, frånkopplas och läggas bort samt den som sågat ska lämna riskområdet via planerad reträttväg. Se till att du inte snavar över grenar och kvistar som fallit ned. Genom inslagning av en kil (Z) i vågräta snittet måste nu trädet fällas. Se upp för nedfallande grenar och kvistar när trädet börjar falla.

Kvistning J Vid kvistning kapas kvistarna på fällt träd. Kapa sist större kvistar som är riktade nedåt och som stöder trädet. Kapa mindre kvistar med ett snitt som bilden visar. Kvistar som står under spänning ska kapas underifrån uppåt för att undvika att sågen kläms fast. Kapning av trädstam K Vid kapning sågas fällt träd i bitar. Se till att du står stadigt och fördelar kroppsvikten lika på båda fötterna. Om möjligt ska stammen stödas med kvistar, balkar eller kilar. Följ de enkla anvisningarna för lätt sågning. Om trädstammen över hela längden ligger an mot underlaget kapas stammen uppifrån. L Om trädstammen enligt figur ligger an endast på en ända, såga först 1/3 av stammens diameter från undre sidan och sedan resten uppifrån mot underskäret. M Om trädstammen enligt figur ligger an mot båda ändorna, såga först 1/3 av stammens diameter från övre sidan och sedan 2/3 från undre sidan mot överskäret. N Vid sågning på sluttning, stå alltid ovanför trädstammen som figuren visar. För att vid “genomsågningsmomentet” bibehålla full kontroll över sågen, reducera mottrycket vid slutet av kapningen utan att lossa det stadiga greppet om kedjesågens handtag. Se till att sågkedjan inte berör marken. När snittet är färdigt vänta tills sågkedjan stannat innan du tar bort kedjesågen ur skäret. Koppla från kedjesågens motor innan du går till nästa träd.

Underhåll och rengöring

Kontrollera sågkedjan och svärdet enligt avsnitt ”Spänning av sågkedja”. Svärdets styrspår slits med tiden. Vid byte av sågkedja sväng svärdet 180° för att kompensera förslitningen. Kontroll av kedjehjul 21. Om kedjehjulet till följd av hög belastning slitits eller skadats måste det bytas ut på en serviceverkstad.

Skärpning av sågkedja Sågkedjan kan på yrkesmässigt sätt efterslipas hos en auktoriserad serviceverkstad för Bosch-elverktyg. Med kedjeskärpanordningen från Bosch eller Dremel-Multi med slipinsats 1453 kan du även själv skärpa kedjan. Beakta bifogad slipanvisning.

Kontroll av oljeautomatik Den automatiska kedjesmörjningens funktion kan enklast kontrolleras genom att starta sågen och sedan hålla sågnosen mot ett papp eller papper på marken. Obs! Berör inte marken med sågkedjan, håll ett säkerhetsavstånd på 20 cm. Om oljespåret tilltar fungerar oljeautomatiken felfritt. Om olja inte matas ut även om oljetanken är full, slå upp under ”Felsökning” eller uppsök Bosch-serviceverkstad.

Innan underhåll utförs ska stickproppen dras ur vägguttaget. Märk: Lång och tillförlitlig drift kan endast garanteras om följande underhållsarbeten regelbundet utförs. Kontrollera regelbundet kedjesågen avseende defekter som t. ex. lös, avhoppad eller skadad sågkejda, lösa skruvförband och slitna eller skadade komponenter. Kontrollera att kåporna och skyddsanordningarna är felfria och korrekt monterade. Nödvändiga reparationer eller underhållsarbeten ska utföras innan kedjesågen tas i bruk. Om i kedjesågen trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Före transport av kedjesåg ska oljetanken ovillkorligen tömmas. Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 tecken. 95 • F016 L70 362 • TMS • 25.04.06

Byte/vändning av sågkedja och svärd

Sågkedja och svärd AKE 30 F 016 800 259 AKE 35 F 016 800 260 AKE 40 F 016 800 261 Sågkedja AKE 30 F 016 800 256 AKE 35 F 016 800 257 AKE 40 F 016 800 258 Rengöring Kedjeskärpnings-/rengöringsset F 016 800 262 Kedjesågolja, 1 liter 2 607 000 181 Kedjesågolja, 5 literF 016 800 111 Ytterligare tillbehör Handskar 2 607 000 134 SkyddsglasögonF 016 800 178 SNR 19 Hörselskydd (Ljudnivåminskning 19 dB (A)) 2 607 990 042 SNR 24 Hörselskydd (Ljudnivåminskning 24 dB (A)) 2 607 990 043

Rengör kedjesågens plasthus med en mjuk borste och en ren trasa. Använd varken vatten, lösningsmedel eller polermedel. Avlägsna alla föroreningar, speciellt då från motorns ventilationsöppningar 27. Efter 1 till 3 timmars drift ska skyddskåpan 12, svärdet och kedjan demonteras och rengöras med en borste. Rengör området under skyddskåpan 12, kedjehjulet 21 och svärdfästet från föroreningar. Rengör oljemunstycket 19 med en ren trasa.

Om kedjesågen ska lagras under en längre tid, rengör sågkedjan och svärdet. Kedjesågen ska lagras på ett säkert och torrt ställe som är oåtkomligt för barn. För att undvika utrinnande olja rinner ska sågen läggas bort i vågrätt läge (oljepåfyllningsskruven 4 riktad uppåt). Vid förvaring i säljförpackningen måste oljetanken vara fullständigt tömd.

Felsökning Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din serviceverkstad. Obs! Frånkoppla maskinen och dra ut stickproppen innan felsökningen påbörjas. Symptom

Nätsladden skadad Säkring defekt

Dra handskyddet 5 tillbaka till läget ➊ (bild D) Kontrollera strömförsörjningen Prova med annan strömkälla, byt vid behov Kontrollera nätsladden, byt vid behov Byt ut säkringen

Kedjesågen arbetar intermittent

Nätsladden skadad Extern glappkontakt Intern glappkontakt Strömställaren defekt

Kontrollera nätsladden, byt vid behov Uppsök Bosch serviceverkstad Uppsök Bosch serviceverkstad Uppsök Bosch serviceverkstad

Ingen olja i oljetanken Oljetanklockets ventilationshål tilltäppta Oljeutloppskanalen tilltäppt

Fyll på olja Rengör oljetanklocket

Backslagsbroms/startbroms

Problem med kopplingsmekanism i främre handskyddet

Uppsök Bosch serviceverkstad

Kedjan/styrskenan heta

Ingen olja i oljetanken Oljetanklockets ventilationshål tilltäppta Oljeutloppskanalen tilltäppt Kedjespänningen för hög Kedjan är oskarp

Fyll på olja Rengör oljetanklocket

Kedjespänningen för lös Kedjan är oskarp Kedjan försliten Sågtänderna riktade åt fel håll

Ställ in kedjespänningen Efterslipa eller byt ut kedjan Byt ut kedjan Montera sågkedjan på nytt med tänderna i rätt riktning

Kedjesågen fungerar inte Kastbromsen har löst ut Strömförsörjning saknas Vägguttaget defekt

Kedjesågen rycker, vibrerar eller sågar ej korrekt

96 • F016 L70 362 • TMS • 25.04.06

Åtgärda oljeutloppskanalen

Åtgärda oljeutloppskanalen Ställ in kedjespänningen Efterslipa eller byt ut kedjan

Försäkran om överensstämmelse

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Endast för EU-länder: Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/ EG för elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Kundtjänst En sprängskiss och informationer om reservdelar lämnas under: www.bosch-pt.com ✆ +46 (0)20 41 44 55 Fax +46 (0)11 18 76 91

Mätvärdena har tagits fram baserande på 2000/14/EG (1 m avstånd) och EN 50 144. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 87 dB (A); ljudeffektnivå 101 dB (A). Använd hörselskydd! Den beräknade accelerationen är i typiska fall 11 m/s2. Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 50 144 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG. EG-typprovning nr. 2087047.01 CE utförd av notificerad provningsanstalt nr. 0344. 2000/14/EG: Garanterad ljudeffektnivå L WA är lägre än 101 dB (A). Beräkningsmetod för konformitet enligt bilaga V. Leinfelden, 01.09.2005. Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Head of Product Certification

Robert Bosch GmbH, Power Tools Division

Ändringar förbehålles
