BRUKSANVISNING AKE45 BOSCH

Conserver les instructions de sécurité et indications pour une utilisation ultérieure. Le terme d’ « outil électroportatif » mentionné par la suite se rapporte à votre outil électrique fonctionnant sur secteur (avec câble de raccordement). Avant la première mise en service, il est recommandé à l’utilisateur de se faire expliquer par un spécialiste expérimenté à l’aide d’essais pratiques le maniement de la tronçonneuse et l’utilisation d’équipement de protection. Il est recommandé de commencer par le sciage de troncs d’arbres sur un chevalet de sciage ou sur un support. Explication des symboles : Lire les instructions d’utilisation.

Ne pas exposer l’appareil à la pluie.

Avant tous les travaux de réglage et de maintenance, ou lorsque le câble électrique est endommagé ou coupé, retirer immédiatement la fiche de la prise de courant.

Lors de l’utilisation de l’outil électroportatif, portez toujours une protection acoustique et des lunettes de protection. Le frein de recul et le frein de ralentissement arrêtent la chaîne en peu de temps. Endroit de travail ■ Maintenez l’endroit de travail propre et bien rangé. Un lieu de travail en désordre ou mal éclairé augmente le risque d’accidents. ■ N’utilisez pas l’appareil dans un environnement présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d’enflammer les poussières ou les vapeurs. ■ Tenez les enfants et autres personnes éloignés durant l’utilisation de l’outil électroportatif. En cas d’inattention vous risquez de perdre le contrôle sur l’appareil. ■ Les enfants et les adolescents n’ont pas le droit d’utiliser la tronçonneuse ; sauf les apprentis à partir de 16 ans sous la surveillance d’un adulte. Ceci vaut également pour les personnes ne connaissant pas ou très peu le maniement de la tronçonneuse. Les instructions d’utilisation devraient toujours se trouver à portée de la main. Les personnes fatiguées ou fragiles physiquement, n’ont pas le droit d’utiliser la tronçonneuse. Sécurité relative au système électrique ■ La fiche de secteur de l’outil électroportatif doit être appropriée à la prise de courant. Ne pas modifier en aucun cas la fiche. Ne pas utiliser de fiches d’adaptateur avec des appareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. ■ Eviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.

29 • F016 L70 360 • TMS • 11.07.06

■ Ne pas exposer l’outil électroportatif à la pluie ou à l’humidité. La pénétration d’eau dans un outil électroportatif augmente le risque d’un choc électrique.

■ Ne pas utiliser le câble à d’autres fins que celles prévues, ne pas utiliser le câble pour porter l’appareil ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenir le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’appareil en rotation. Un câble endommagé ou torsadé augmente le risque d’un choc électrique. ■ Au cas où l’outil électroportatif serait utilisé à l’extérieur, utiliser une rallonge autorisée homologuée pour les applications extérieures. L’utilisation d’une rallonge électrique homologuée pour les applications extérieures réduit le risque d’un choc électrique. Sécurité des personnes ■ Rester vigilant, surveiller ce que vous faites. Faire preuve de bon sens en utilisant l’outil électroportatif. Ne pas utiliser l’appareil lorsqu’on est fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment d’inattention lors de l’utilisation de l’appareil peut entraîner de graves blessures sur les personnes. ■ Portez des équipements de protection personnels. Portez toujours des lunettes de protection. L’utilisation d’équipements de protection tels que masque anti-poussière, chaussures anti-dérapantes, casque ou protection acoustique suivant l’endroit de travail, réduit le risque de blessures. ■ Eviter toute mise en service accidentelle. S’assurer que l’interrupteur est effectivement éteint avant d’enfoncer la fiche dans la prise de courant. Le fait de porter l’appareil avec le doigt sur l’interrupteur ou de brancher l’appareil sur la source de courant lorsque l’interrupteur est en position de fonctionnement, peut entraîner des accidents. ■ Enlever tout outil de réglage ou toute clé avant de mettre l’appareil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. ■ Ne pas se surestimer. Veiller à garder toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l’appareil dans des situations inattendues. ■ Porter des vêtements appropriés. Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l’appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. ■ Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifier que ceux-ci soient effectivement raccordés et qu’ils sont correctement utilisés. L’utilisation de tels dispositifs réduit les dangers dus aux poussières. Utilisation et emploi soigneux d’outils électroportatifs ■ Ne pas surcharger l’appareil. Utiliser l’outil électroportatif approprié au travail à effectuer. Avec l’outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. ■ Ne pas utiliser un outil électroportatif dont l’interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

■ Retirer la fiche de la prise de courant avant d’effectuer des réglages sur l’appareil, de changer les accessoires, ou de ranger l’appareil. Cette mesure de précaution empêche une mise en fonctionnement de l’appareil par mégarde.

■ Garder les outils électroportatifs non utilisés hors de la portée des enfants. Ne pas permettre l’utilisation de l’appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu’ils sont utilisés par des personnes non initiées. ■ Prendre soin des outils électroportatifs. Vérifier que les parties en mouvement fonctionnent correctement et qu’elles ne soient pas coincées, et contrôler si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’appareil s’en trouve entravé. Faire réparer ces parties endommagées avant d’utiliser l’appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. ■ Maintenir les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. ■ Utiliser les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d’appareil. Tenir compte également des conditions de travail et du travail à effectuer. L’utilisation des outils électroportatifs à d’autres fins que celles prévues peut entraîner des situations dangereuses. Travaux d’entretien ■ Ne faire réparer l’outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d’origine. Ceci permet d’assurer la sécurité de l’appareil. Avertissements pour les tronçonneuses : ■ Tenir toutes les parties du corps à distance de la chaîne, lorsque la tronçonneuse tourne. Avant la mise en service, s’assurer que la chaîne ne touche rien. Lors du travail avec la tronçonneuse, dans un moment d’inattention, des vêtements ou des parties du corps peuvent être happés par la chaîne. ■ Tenir la tronçonneuse à chaîne à deux mains, la main droite sur la poignée arrière et la main gauche sur la poignée avant. Une autre position de travail lors de la mise en service de la tronçonneuse à chaîne n’est pas admissible, vue que cela augmenterait le risque de blessures. ■ Porter des lunettes de protection ainsi qu’une protection acoustique. Nous conseillons également le port d’un équipement de protection pour la tête, les mains, les jambes et les pieds. Des vêtements de protection appropriés diminuent le risque de blessure par les copeaux projetés dans tous les sens ou par un contact intempestif avec la chaîne de la scie. ■ Ne travaillez pas sur un arbre avec la tronçonneuse. En cas d’utilisation de la tronçonneuse sur un arbre, il y a risque de blessures. ■ Toujours veiller à garder une position stable et équilibrée et n’utiliser la tronçonneuse que lorsque vous vous trouvez sur un sol ferme et plan. Si vous utilisez une échelle, un sol glissant ou instable peut entraîner une perte de contrôle de l'équilibre et de la tronçonneuse. ■ Lors de la coupe d’une branche tendre, s’attendre à ce qu’elle revienne comme un ressort. Quand la tension dans les fibres de bois se relâche, la branche sous tension peut frapper l’utilisateur et/ou lui faire perdre le contrôle de la tronçonneuse.

30 • F016 L70 360 • TMS • 11.07.06

■ Etre spécialement vigilant lors de la coupe de broussailles et de jeunes arbres. Les branches fines peuvent

être happées par la tronçonneuse et vous frapper ou vous faire perdre l’équilibre. ■ Porter la tronçonneuse par la poignée avant, la chaîne étant à l’arrêt et le rail de guidage orienté vers l’arrière. Lors du transport ou le stockage de la tronçonneuse, toujours placer le capot de protection. En utilisant la tronçonneuse avec précaution, il y a peu de risque de toucher par mégarde la chaîne en rotation. ■ Suivre les instructions concernant le graissage, le serrage de la chaîne et le remplacement d’accessoires. Une chaîne qui n’est pas tendue ou graissée comme il faut peut se rompre ou augmenter le risque d’un contrecoup. ■ Maintenir les poignées sèches, propres et exemptes de graisse et d’huile. Les poignées couvertes de graisse et d’huile sont glissantes et entraînent une perte de contrôle. ■ Ne scier que du bois. N’utiliser la tronçonneuse que pour les travaux pour lesquels elle est conçue – par exemple : Ne jamais utiliser la tronçonneuse pour scier des matières plastiques, de la maçonnerie ou des matériaux de construction qui ne sont pas en bois. L’utilisation de la tronçonneuse pour des travaux non conformes peut entraîner des situations dangereuses. Raisons possibles d’un contrecoup et moyens de l’éviter : – Un contrecoup peut se produire si la pointe du rail de guidage touche un objet ou que le bois s’arque et que la tronçonneuse se coince dans le tracé. – Dans certains cas, un contact avec la pointe du rail peut entraîner une réaction inattendue vers l’arrière, pendant laquelle le rail de guidage se dirige vers le haut dans la direction de l’utilisateur. – Un coinçage de la chaîne au niveau du bord supérieur du rail de guidage peut tout à coup repousser le rail vers l’arrière en direction de l’utilisateur. – Chacune de ces réactions peut entraîner une perte de contrôle de la tronçonneuse et causer des blessures graves. Ne pas se fier exclusivement aux dispositifs de sécurité incorporés dans la tronçonneuse. L’utilisateur d’une tronçonneuse doit prendre différentes mesures pour pouvoir travailler sans risque d’accidents et de blessures. Un contrecoup est la suite d’une mauvaise utilisation ou d’une utilisation incorrecte de l’appareil électroportatif. Il peut être évité en respectant les précautions décrites ci-dessous : ■ Tenir la tronçonneuse des deux mains, le pouce et les doigts entourant les poignées de la tronçonneuse. Mettre votre corps et vos bras dans une position qui vous permettra de résister aux forces exercées par un contrecoup. Si des mesures appropriées ont été prises, l’utilisateur peut contrôler les forces exercées par un contrecoup. Ne jamais lâcher la tronçonneuse. ■ Éviter les positions du corps anormales et ne pas scier en levant les bras au-dessus des épaules. Ceci permet d’éviter un contact accidentel avec la pointe du rail et assure un meilleur contrôle de la tronçonneuse dans des situations inattendues. ■ Toujours utiliser les rails de rechange et chaînes indiqués par le fabricant. D’autres rails et chaînes peuvent entraîner une rupture de la chaîne ou un contrecoup. ■ Suivre les instructions du fabricant concernant l’affûtage et l’entretien de la tronçonneuse. Les limiteurs de profondeur trop bas augmentent les risques de contrecoup.

Vitesse de coupe (en fonction à vide)

Longueur du guide Etoile de renvoi Frein de recul Frein de démarrage Type de chaîne Epaisseur de maillons Nombre de maillons Quantité d’huile dans le réservoir Graissage automatique de la chaîne Griffes d’immobilisation Poids sans câble de secteur, env. ** Classe de protection

[m/s] Les processus de mise en fonctionnement provoquent des baisses de tension momentanées. En cas de conditions défavorables de secteur, il peut y avoir des répercussions sur d’autres appareils. En cas d’impédances de secteur inférieures à 0.25 ohms, il ne devrait pas y avoir de perturbations.

Utilisation conforme

Pièces fournies avec l’appareil

Ce manuel contient des indications quant au montage correct et à l’utilisation sûre de la tronçonneuse à chaîne. Il est important de lire attentivement ces instructions.

31 • F016 L70 360 • TMS • 11.07.06

Retirer avec précaution de l’emballage toutes les pièces de la tronçonneuse à chaîne et vérifier si tous les éléments suivants sont complets :

– Tronçonneuse à chaîne – Capot – Chaîne – Guide Came de tension de chaîne Boulon de fixation Goupille de positionnement du guide Buse d’huile Symbole sens de rotation et de coupe Pignon de chaîne Boulon garde-chaîne Fiche** Numéro de série

**différent selon les pays

Les accessoires reproduits ou décrits ne sont pas forcément fournis avec la appareil.

Attention ! Avant d’effectuer des travaux d’entretien et de réparation, lorsque le câble est coupé, endommagé ou emmêlé, arrêter la tronçonneuse à chaîne et retirer la fiche de la prise de courant. Attention ! Ne pas toucher à la chaîne en rotation. En aucun cas n’utiliser la tronçonneuse à chaîne lorsque des personnes, des enfants ou des animaux se trouvent à proximité, ni après avoir consommé de l’alcool, des drogues ou avoir pris des tranquillisants.

230 V CA, 50 Hz (pour les pays hors de l’Union européenne 220 V, 240 V suivant la version). N’utilisez qu’une rallonge électrique homologuée. Seules les rallonges de type H07 RN-F ou IEC

(60245 IEC 66) doivent être utilisées. Au cas où vous utiliseriez des rallonges pendant le travail avec l’appareil, n’utilisez que des câbles ayant les sections de conducteur suivantes : – 1,0 mm2: longueur maximale 40 m – 1,5 mm2: longueur maximale 60 m Le dispositif de couplage de la rallonge doit être protégé des projections d’eau, être en caoutchouc ou être recouvert de caoutchouc. La rallonge doit être utilisée avec un serre-câble. Contrôler régulièrement le câble d’alimentation afin de détecter des dommages éventuels. Il ne doit être utilisé que s’il est en bon état. Si le câble d’alimentation est endommagé, il ne doit être réparé que dans un atelier agréé Bosch.

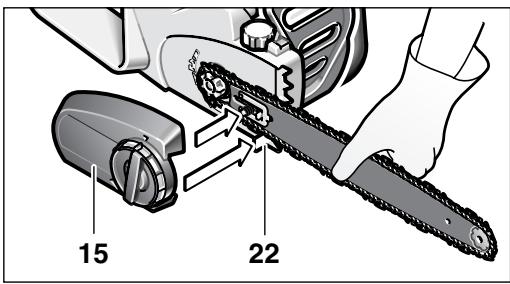

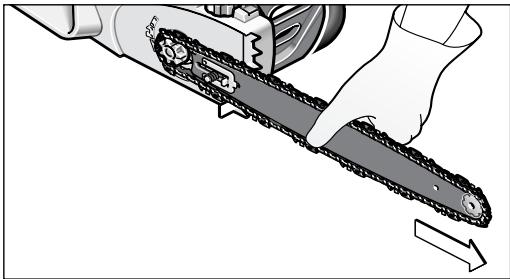

Montage/Tension de la chaîne

Ne brancher la tronçonneuse à chaîne sur le réseau électrique qu’après avoir fini complètement le montage. ■ Pour toute manipulation de la chaîne, utiliser toujours des gants de protection. A Montage du guide et de la chaîne 1. Sortir avec précaution toutes les pièces de l’emballage. 2. Faire en sorte que les deux flèches se trouvant sur la bague de tension de chaîne 13 et sur la capot 15 coïncident.

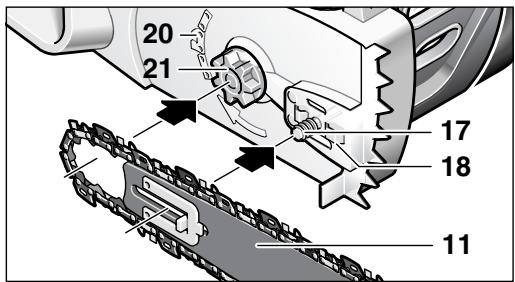

13 4. Monter la chaîne 10 dans la rainure périphérique du guide 11. Veiller à la bonne direction de marche. Comparer la chaîne avec le symbole sens de rotation 20. S’assurer que la came de tension de chaîne 16 soit dirigée vers l’extérieur.

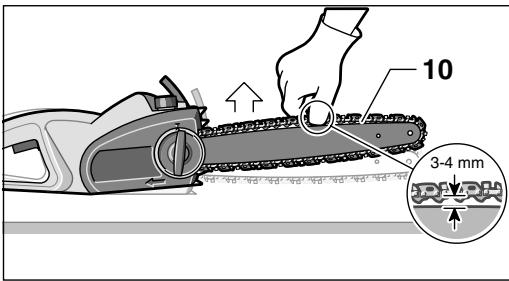

A Tension de la chaîne

La tension de la chaîne doit être contrôlée avant de commencer le travail, après avoir effectué les premières coupes et durant le travail de sciage à intervalles réguliers toutes les 10 minutes. Il faut prendre en considération que les chaînes neuves en particulier s’élargissent au début de manière importante. La durée de vie de la chaîne dépend dans une large mesure d’un graissage suffisant et d’une bonne tension. La chaîne ne doit pas être tendue lorsqu’elle est très chaude, étant donné qu’elle se rétracte en refroidissant et qu’elle est alors trop tendue sur le guide. 1. Poser la tronçonneuse à chaîne sur une surface plane. 2. Desserrer le bouton de serrage 14 de 1 à 3 tours env. dans le sens inverse des aiguilles d’une montre afin de desserrer le serrage du guide. 3. Contrôler si les maillons de la chaîne sont correctement positionnés dans le guide 11 et sur le pignon de la chaîne 21.

7. Monter soigneusement la capot et s’assurer que le boulon garde-chaîne 22 soit correctement positionné dans l’encoche de guidage prévue à cet effet qui se trouve dans la capot 15.

Ceci se fait d’une main en soulevant la chaîne contre le propre poids de l’appareil.

chaîne est automatiquement graissée d’huile adhérente pour chaîne par l’intermédiaire de la buse d’huile 19.

Remplir le réservoir d’huile : – Déposer la tronçonneuse à chaîne sur un support approprié, le couvercle du réservoir d’huile 4 orienté vers le haut. – Nettoyer l’endroit autour du couvercle du réservoir d’huile 4 à l’aide d’un torchon et dévisser le couvercle. – Ne pas enlever la cartouche filtrante pour remplir le réservoir. – Remplir le réservoir d’huile adhérente pour chaîne Bosch biodégradable. – Veiller à ce qu’aucune saleté n’entre dans le réservoir d’huile. Revisser le couvercle du réservoir d’huile 4 et le fermer. Important : Afin de permettre un échange d’air entre le réservoir d'huile et son environnement, quatre petits canaux de compensation sont installés entre le filtre et la fermeture du réservoir d’huile, par lesquels une petite quantité d’huile peut sortir suite au fonctionnement de l’appareil. Veuillez faire attention à toujours placer la scie horizontalement (la fermeture du réservoir d'huile 4 étant orientée vers le haut). Utiliser exclusivement l’huile adhérente pour chaîne biodégradable recommandée afin de ne pas endommager la tronçonneuse à chaîne. Ne jamais utiliser d’huile recyclée ou d’huile usée. L’utilisation d’une huile non autorisée entraîne la perte du bénéfice de la garantie.

Mise en fonctionnement

à chaîne n’est pas remplie d’huile adhérente pour chaîne. Il est important de la remplir d’huile avant de l’utiliser. L’utilisation de la tronçonneuse à chaîne sans huile adhérente pour chaîne ou avec un niveau d’huile en dessous du marquage minimum entraîne un endommagement de la appareil. La durée de vie et la puissance de coupe de la chaîne dépendent d’un graissage optimal. C’est la raison pour laquelle, durant son fonctionnement, la

34 • F016 L70 360 • TMS • 11.07.06

Tenir compte de la tension du secteur ! La tension de la source de courant doit correspondre aux indications figurant sur la plaque signalétique de l’appareil. Les appareils fonctionnant sous 230 V peuvent également être exploités sous 220 V.

Mise en fonctionnement/Arrêt Tenir la tronçonneuse à chaîne conformément à la description figurant dans le chapitre « Travailler avec la tronçonneuse à chaîne ». Afin de mettre en marche l’appareil, pousser le verrouillage de mise en marche 3, puis presser à fond l’interrupteur Marche/Arrêt 2 et le maintenir dans cette position. Maintenant, le verrouillage de mise en marche 3 peut être relâché. Afin d’arrêter l’appareil, relâcher l’interrupteur Marche/Arrêt 2. Une fois l’opération de sciage terminée, ne pas arrêter la tronçonneuse à chaîne en activant le protège-mains avant (mise en fonctionnement du frein de recul).

La tronçonneuse à chaîne est munie de deux dispositifs de protection :

Le frein de ralentissement freine la chaîne dès que l’interrupteur Marche/Arrêt 2 est relâché. Le frein de recul constitue un mécanisme de sécurité qui est déclenché par l’intermédiaire du protègemain avant 5 en cas de recul de l’appareil. La chaîne s’arrête en l’espace d’un délai très court. De temps en temps, effectuer un test de fonctionnement. Tirer le protège-mains 5 avant vers l’avant (position ➋) de sorte que le point rouge 28 apparaisse au-dessous du marquage 6, et mettre la tronçonneuse à chaîne brièvement en fonctionnement. La chaîne ne doit pas démarrer. Afin de déverrouiller le frein de chaîne, tirer le protège-mains 5 avant vers soi (position ➊), de sorte que le point rouge 28 disparaisse au-dessous du marquage 6. (voir figure D )

Travailler avec la tronçonneuse

à chaîne Avant de commencer le sciage Effectuer les contrôles suivants avant de mettre la tronçonneuse à chaîne en service et, à intervalles réguliers, durant le sciage : – La tronçonneuse à chaîne est-elle dans un état de fonctionnement sûr ? – B Le réservoir d’huile est-il rempli ? Contrôler le voyant du niveau d’huile 26 avant de commencer le travail, et, à intervalles réguliers, durant le sciage. Rajouter de l’huile dès que le niveau d’huile a atteint le bord inférieur du voyant de contrôle. La quantité contenue dans le réservoir suffit pour 15 minutes env. et dépend des pauses et de l’intensité du travail. – La chaîne est-elle correctement tendue et affûtée ? Durant le sciage, contrôler la tension de la chaîne toutes les 10 minutes. Il faut prendre en considération que les chaînes neuves en particulier s’élargissent de manière importante. L’état de la chaîne influence dans une large mesure la performance de la tronçonneuse à chaîne. Seules les chaînes en parfait état protègent l’appareil contre une surcharge. – Le frein de chaîne est-il débloqué et son fonctionnement est-il assuré ? – Portez-vous les équipements de protection nécessaires ? Porter des lunettes de protection ainsi qu’une protection acoustique. Nous conseillons également le port d’un équipement de protection pour la tête, les mains, les jambes et 35 • F016 L70 360 • TMS • 11.07.06

D Recul de l’appareil

Par cela, on comprend le rebond et le recul brusque de la tronçonneuse en marche pouvant se produire lorsque la pointe du guide touche le matériau à travailler ou lorsque la chaîne se bloque. En cas de recul de l’appareil, la appareil réagit de manière imprévue provoquant ainsi de graves blessures chez l’utilisateur ou chez les personnes se trouvant aux alentours. Les coupes latérales, longitudinales et en biais doivent être effectuées avec la plus grande attention, étant donné que dans ces cas-là, les griffes d’immobilisation 12 ne peuvent pas être montées.

Pour éviter le recul de l’appareil :

– Positionner la tronçonneuse à chaîne le plus à plat possible. – Ne jamais travailler avec une chaîne lâche, détendue ou fortement usée. – Affûter la chaîne conformément aux instructions. – Ne jamais travailler à une hauteur au-dessus des épaules. – Ne jamais travailler avec la pointe du guide. – Tenir toujours fermement la tronçonneuse à chaîne avec les deux mains. – Toujours utiliser une chaîne Bosch freinant l’effet de recul de l’outil. – Utiliser les griffes d’immobilisation 12 comme levier. – Faire attention à la bonne tension de la chaîne. Comportement général D Tenir toujours fermement la tronçonneuse à chaîne des deux mains, la main gauche sur la poignée avant et la main droite sur la poignée arrière. Tenir en permanence les poignées serrées avec les doigts et le pouce. Ne jamais travailler d’une seule main. Toujours guider le câble d’alimentation vers l’arrière et le tenir en dehors de la zone où se trouvent la chaîne et le matériau à scier ; le positionner de sorte qu’il ne puisse pas rester coincé dans les branches petites ou grandes. E Ne faire fonctionner la tronçonneuse à chaîne que dans une position stable et équilibrée. Tenir la tronçonneuse à chaîne légèrement à droite du corps. F La chaîne doit tourner à pleine vitesse avant de toucher le bois. Pour cela, utiliser les griffes d’immobilisation 12 afin de supporter la tronçonneuse à chaîne sur le bois. Pendant le sciage, utiliser les griffes d’immobilisation comme levier.

Lors du sciage de branches ou de troncs épais, positionner les griffes d’immobilisation à un point situé plus bas. Pour cela, retirer la tronçonneuse à chaîne afin de desserrer les griffes d’immobilisation et de les positionner plus bas. Ne pas enlever pour autant la tronçonneuse à chaîne du tracé.

Lors du sciage, ne pas exercer de pression sur la chaîne, mais la laisser travailler en exerçant une légère force de levier par l’intermédiaire des griffes d’immobilisation 12. G Ne jamais faire fonctionner la tronçonneuse à chaîne les bras tendus. Ne pas essayer de scier à des endroits d’accès difficile ou debout sur une échelle. Ne jamais travailler à une hauteur au-dessus des épaules. Les meilleurs résultats sont obtenus lorsque la vitesse de coupe de la chaîne n’est pas réduite par une sollicitation trop intense. Attention à la fin de la coupe. Dès que la tronçonneuse à chaîne a terminé la coupe et qu’elle sort du tracé, le poids change de manière imprévue. Il y a risque d’accident pour les jambes et les pieds. N’enlever la tronçonneuse à chaîne du tracé que lorsque la chaîne est en rotation. Sciage de troncs Respecter les instructions de sécurité suivantes : E H Poser le tronc conformément à la figure et le soutenir de sorte que la ligne de coupe reste ouverte et que la chaîne ne se trouve pas coincée. Ajuster et bien fixer les pièces en bois plus courtes. Ne scier que des pièces en bois. Eviter de toucher des pierres et des clous, parce que ceux-ci pourraient être projetés vers le haut, endommager la chaîne ou causer de graves blessures sur l’utilisateur ou des personnes se trouvant à proximité. Ne pas toucher de clôtures en fil de fer ou le sol avec la tronçonneuse à chaîne en marche. La tronçonneuse à chaîne n’est pas appropriée pour élaguer des arbres. Les coupes longitudinales doivent être effectuées avec le plus grand soin, étant donné que les griffes d’immobilisation 12 ne peuvent pas être utilisées. Guider la tronçonneuse à chaîne bien à plat afin d’éviter un recul de l’outil. Pour des travaux de sciage sur une pente, toujours travailler les troncs ou les pièces à scier d’en haut ou de côté. Veiller à ne pas trébucher sur des souches d’arbre, des branches et des racines.

36 • F016 L70 360 • TMS • 11.07.06

H Sciage du bois sous tension

Lors du sciage de branches, d’arbres ou de bois se trouvant sous tension, il y a risque de graves blessures. La plus grande attention est fortement recommandée. Seuls des spécialistes en la matière devraient effectuer de tels travaux. Si le bois repose des deux côtés, couper d’abord par le haut un tiers du diamètre du tronc (Y), puis tronçonner le tronc au même endroit par le bas (Z) afin d’éviter des éclats ou le coinçage de la tronçonneuse à chaîne. Faire attention cependant à ne pas toucher le sol. Si, par contre, le bois ne repose que d’un seul côté, couper d’abord par en bas un tiers du diamètre du tronc (Y), puis tronçonner le tronc au même endroit par le haut (Z) afin d’éviter des éclats ou le coinçage de la tronçonneuse à chaîne. I Abattre les arbres

Toujours porter un casque afin d’être protégé des branches qui tombent.

Seuls doivent être abattus au moyen de la tronçonneuse à chaîne les arbres dont le diamètre du tronc est inférieur à la longueur du guide. ➊ Veiller à la sécurité aux alentours de la zone de travail. Faire attention à ce qu’aucune personne ni animal ne se trouve dans la ligne de chute de l’arbre. Ne jamais essayer de libérer une tronçonneuse à chaîne coincée lorsque le moteur est en marche. Utiliser des cales en bois pour libérer la chaîne. Lorsque deux ou plusieurs personnes abattent ou scient des arbres en même temps, la distance entre les personnes qui abattent et celles qui scient devrait faire au moins deux fois la hauteur de l’arbre à abattre. Quand des arbres sont abattus, veiller à ce qu’aucune personne ne coure aucun danger, à ne pas toucher de câbles d’alimentation et à ne pas causer de dommages matériels. Au cas où un arbre toucherait un câble d’alimentation, immédiatement informer le distributeur d’énergie. Si les travaux de sciage sont effectués sur des pentes, il est recommandé à l’utilisateur de la tronçonneuse de se placer en contre-haut de l’arbre à abattre, parce qu’il est probable que l’arbre, une fois abattu, roulera ou glissera vers le bas. ➋ Il est recommandé de prévoir et, le cas échéant, de dégager une voie d’issue avant de commencer à abattre les arbres. La voie d’issue devrait aller vers l’arrière et en biais de la ligne de chute de l’arbre estimée. ➌ Avant d’abattre l’arbre, évaluer l’inclinaison naturelle de l’arbre, la position des grandes branches et la direction du vent pour pouvoir juger dans quelle direction l’arbre va tomber. Enlever saletés, pierres, bouts d’écorce, clous, agrafes et fils métalliques.

Exécuter une entaille : Perpendiculairement à la direction de la chute, scier une entaille (X – W) dont la profondeur fait un tiers du diamètre de l’arbre.

Exécuter une coupe d’abattage : Positionner la coupe d’abattage (Y) au moins 50 mm au-dessus de l’entaille horizontale. Effectuer la coupe parallèlement à l’entaille horizontale. Scier de façon qu’il reste un dos (latte de coupe) qui sert de charnière. Cette charnière évite que l’arbre ne tourne et tombe dans la mauvaise direction. Ne pas scier complètement le dos. Lorsque la coupe d’abattage approche du dos, l’arbre devrait commencer à tomber. S’il s’avère que l’arbre ne tombe probablement pas dans la direction souhaitée ou qu’il se penche vers l’arrière et que la chaîne de la tronçonneuse coince, interrompre la coupe et utiliser des coins en bois, en matière plastique ou en aluminium pour faire revenir l’arbre dans la direction souhaitée et pour ouvrir la coupe. Lorsque l’arbre commence à tomber, sortir la tronçonneuse de la coupe, l’arrêter, la poser par terre et quitter la zone de danger par la voie d’issue prévue. Faire attention aux branches qui tombent et à ne pas trébucher. Faire maintenant tomber l’arbre en enfonçant une cale (Z) dans la coupe horizontale. Lorsque l’arbre commence à chuter, faire attention aux branches et aux rameaux qui tombent. Ebranchage K Il s’agit ici du découpage des branches d’un arbre abattu. Lors de l’ébranchage, ne pas commencer par le découpage des grosses branches inférieures. Ces dernières soutiennent l’arbre. Découper les branches plus petites conformément à l’illustration, d’une seule coupe. Les branches sous tension devraient être sciées du bas vers le haut afin d'éviter que la scie ne se coince. Tronçonner les troncs d’arbre L Il s’agit du découpage en tronçons de l’arbre abattu. Veiller à maintenir une position stable et à répartir le poids de votre corps uniformément sur vos deux pieds. Si possible, caler et soutenir le tronc au moyen de branches, de poutres ou de cales. Suivre les instructions simples pour sciage facile. Si la longueur entière du tronc est placée uniformément, ainsi qu’illustré, scier en commençant par le haut. M Si le tronc est placé ainsi qu’illustré sur une extrémité, couper d’abord l’entaille d’abattage à une profondeur correspondant à 1/3 du diamètre de l’arbre en commençant par le bas, puis amorcer la coupe d’abattage plus haut à la hauteur de l’entaille inférieure. 37 • F016 L70 360 • TMS • 11.07.06

N Si le tronc repose ainsi qu’illustré sur les deux extrémités, couper d’abord l’encoche à une profondeur qui correspond à 1/3 du diamètre du tronc en commençant par le haut, puis 2/3 par le bas à la hauteur de l’entaille supérieure.

O Lors des travaux de sciage en terrain incliné, se mettre toujours, ainsi qu’illustré, au-dessus du tronc. Afin d’assurer le contrôle complet au moment où le tronc est « complètement scié », réduire la pression appliquée en fin de coupe tout en continuant à maintenir une prise ferme sur les poignées de la tronçonneuse. Veiller à ce que la chaîne de la scie ne touche pas le sol. Une fois la coupe terminée, attendre l’arrêt total de la chaîne de la scie avant de retirer la tronçonneuse. Toujours mettre le moteur de la tronçonneuse hors fonctionnement avant de passer à l’arbre suivant.

Nettoyage et entretien

Avant d’effectuer tous travaux de maintenance, débrancher la fiche de la prise de courant. Remarque : Afin d’assurer une utilisation longue et fiable de la tronçonneuse à chaîne, procéder à intervalles réguliers aux travaux d’entretien suivants. Contrôler la tronçonneuse à chaîne à intervalles réguliers afin de détecter des défauts visibles tels qu’une chaîne détachée, décrochée ou endommagée, des raccordements détachés ou des pièces usées ou endommagées. Lors du démontage de la chaîne, veiller à ce que celle-ci soit détendue préalablement à l’aide de la bague de tension de chaîne 13. Au cas où l’on oublierait de détendre la chaîne, l’ensemble SDS risque d’être endommagé. Vérifier que les couvercles et les dispositifs de protection ne soient pas endommagés et qu’ils soient correctement montés. Les travaux d’entretien ou de réparation nécessaires doivent être effectués avant d’utiliser la tronçonneuse à chaîne. Si, malgré tous les soins apportés à la fabrication et au contrôle de la tronçonneuse à chaîne, celle-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. Avant d’envoyer par la poste la tronçonneuse à chaîne, penser à vider le réservoir d’huile. Pour cela, enlever le filtre du réservoir par la suite puis le remettre en place. Pour toute demande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la appareil.

La rainure périphérique du guide s’use avec le temps. Lors du remplacement de la chaîne, tourner le guide de 180° afin de compenser l’usure.

Dans les modèles SDS, la came de tension de chaîne 16 doit être montée de l’autre côté du guide. Contrôler le pignon de la chaîne 21. Lorsque celui-ci est endommagé ou usé en raison d’une sollicitation intense, il doit être remplacé par un service après-vente.

Set affûte-chaîne/set de nettoyage...F 016 800 262 Huile adhérente pour chaîne, Bosch ou du Dremel-Multi muni du dispositif de ponçage 1453, il est possible d’effectuer soi-même l’affûtage de la chaîne. Respecter les instructions d’affûtage ci-jointes.

Contrôle du graissage automatique

Il est possible de contrôler le bon fonctionnement du graissage automatique de la chaîne, en mettant en fonctionnement la tronçonneuse à chaîne et en la tenant, la pointe dirigée vers un carton ou un papier se trouvant sur le sol. Attention à ne pas toucher le sol avec la chaîne, garder une distance de sécurité de 20 cm. Le graissage automatique fonctionne parfaitement lorsqu’apparaît une tache d’huile qui devient de plus en plus grande. Si, bien que le réservoir d’huile soit rempli, aucune tache d’huile n’apparaît, consulter le chapitre « Dépannage » ou contacter le service après-vente Bosch.

Chaîne et guide AKE 30-18 S F 016 800 259 à l’aide d’une brosse. A l’aide d’une brosse, enlever toutes les particules pouvant adhérer sous la capot 15, le pignon de la chaîne 21 et la fixation du guide. Nettoyer la buse d’huile 19 à l’aide d’un chiffon propre. J Au cas où le mécanisme de tension de la chaîne fonctionnerait difficilement, enlever le couvercle 29 se trouvant dans le capot 15, tourner l’une par rapport à l’autre le bouton de serrage 14 ainsi que la bague de tension de chaîne 13 de sorte que les particules adhérant à l’intérieur du mécanisme puissent se détacher et tomber. Frapper légèrement sur le capot 15 afin de faire sortir les particules et, au cas où le mécanisme serait fortement encrassé, utiliser une brosse douce ou de l’air comprimé, en aucun cas n’utiliser des outils quelconques. Au cas où la tronçonneuse à chaîne devrait être stockée pour une période assez longue, nettoyer la chaîne et le guide. Ranger la tronçonneuse à chaîne dans un endroit sec et sûr, et hors de portée des enfants. Afin d’éviter que de l’huile ne sorte, s’assurer que l’appareil soit posé en position horizontale (vis de remplissage d’huile 4 dirigée vers le haut). Lors du stockage de l’appareil dans son emballage, le réservoir d’huile doit être complètement vidé.

Déclenchement du frein de recul chaîne ne fonctionne pas

L’alimentation en courant électrique fait défaut

Prise de courant défectueuse Câble électrique endommagé Essayer une autre source de courant, le cas échéant changer de prise Contrôler le câble, et le remplacer éventuellement Remplacer le fusible Contrôler le câble, et le remplacer éventuellement Contacter un service après-vente Bosch Contacter un service après-vente Bosch Contacter un service après-vente Bosch

Tuyau de sortie d’huile obturé

Nettoyer le couvercle du réservoir d’huile Déboucher le tuyau de sortie d’huile

Frein de recul/frein de démarrage

La chaîne n’est pas freinée le mécanisme de commande dans le protège-main avant

Contacter un service après-vente

Tuyau de sortie d’huile obturé

Tension trop grande de la chaîne Chaîne émoussée

Nettoyer le couvercle du réservoir d’huile Déboucher le tuyau de sortie d’huile Régler la tension de la chaîne Réaffûter la chaîne ou la remplacer

La tronçonneuse à chaîne broute, génère des vibrations ou ne scie pas correctement

Tension trop faible de la chaîne

Chaîne émoussée Chaîne usée Dents de la chaîne orientées dans la mauvaise direction

Régler la tension de la chaîne

Réaffûter la chaîne ou la remplacer Remplacer la chaîne Monter à nouveau la chaîne en mettant les dents dans la bonne direction

39 • F016 L70 360 • TMS • 11.07.06

Seulement pour les pays de l’Union Européenne :

Ne pas jeter les appareils électroportatifs avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange sous : www.bosch-pt.com France Se recomienda que antes de la primera puesta en marcha, el usuario sea instruido prácticamente en el uso de la sierra de cadena y del equipo de protección por un profesional experto. Es aconsejable comenzar practicando la forma de serrar troncos empleando un caballete o bastidor inferior. Explicación de los pictogramas: Lea las instrucciones de manejo.

Proteger el aparato de la lluvia.

Antes de realizar trabajos de ajuste y mantenimiento, o si el cable de red estuviese dañado o incluso cortado, extraer inmediatamente el enchufe de la red.

Al trabajar con la herramienta eléctrica utilice siempre unos protectores auditivos y unas gafas de protección. Los frenos de cadena y de marcha por inercia detienen la cadena de sierra en un tiempo muy breve. Puesto de trabajo ■ Mantenga limpio y bien iluminado su puesto de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. ■ No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. ■ Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre el aparato. ■ No deberán utilizar la sierra de cadena los niños y menores de edad, a excepción de aquellos mayores de 16 años en periodo de formación que lo hagan bajo la custodia de un adulto. Tampoco la deberán usar aquellas personas que no estén suficientemente familiarizadas con el manejo de la sierra de cadena. Mantener siempre a mano las instrucciones de manejo. Las personas que presenten síntomas de fatiga o una condición física insuficiente no deberán manejar la sierra de cadena. Seguridad eléctrica ■ El enchufe del aparato debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en aparatos dotados con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. ■ Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. ■ Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice el aparato si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de un aparato puede provocarle serias lesiones. ■ Utilice un equipo de protección personal y en todo caso unas gafas de protección. La utilización de unos equipos de protección apropiados para el tipo de trabajo a realizar, como una mascarilla antipolvo, calzado antideslizante, casco protector, o protectores auditivos, ayudan a reducir el riesgo de accidente. ■ Evite una puesta en marcha fortuita del aparato. Cerciorarse de que el aparato esté desconectado antes de conectarlo a la toma de corriente. Si transporta el aparato sujetándolo por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con el aparato conectado, ello puede dar lugar a un accidente. ■ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotante puede producir lesiones al ponerse a funcionar. ■ Sea precavido. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor el aparato en caso de presentarse una situación inesperada. ■ Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. ■ Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. Uso y trato cuidadoso de herramientas eléctricas ■ No sobrecargue el aparato. Use la herramienta prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. ■ No utilice herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. ■ Saque el enchufe de la red antes de realizar un ajuste en el aparato, cambiar de accesorio o al guardar el aparato. Esta medida preventiva reduce el riesgo a conectar accidentalmente el aparato.

■ Sujete la sierra de cadena agarrando la empuñadura posterior con la mano derecha y la empuñadura anterior con la mano izquierda. La sujeción de la sierra de cadena en una posición de trabajo diferente, aumenta el riesgo de accidente y, por lo tanto, no debe aplicarse.

■ Colóquese unas gafas de protección y unos protectores auditivos. Se recomienda emplear un equipo de protección adicional para la cabeza, manos, piernas y pies. Un equipo de protección adecuado reduce el riesgo de accidente al salir violentamente lanzadas las virutas o al tocar fortuitamente la cadena de sierra. ■ No trabaje con la sierra de cadena estando subido a un árbol. La utilización de la sierra de cadena sobre un árbol puede provocar un accidente. ■ Siempre preste atención a trabajar manteniendo una postura estable, y solamente use la sierra de cadena si se encuentra sobre un firme consistente, seguro, y plano. Al utilizar una escalera en firmes resbaladizos o inestables puede llegar a perder el equilibrio, y el control sobre la sierra de cadena. ■ Esté prevenido al cortar una rama que se encuentre bajo tensión, ya que podría retroceder elásticamente. A medida que va cortando la rama puede que la tensión a la que está sometida haga que ésta se desgarre bruscamente y golpee al usuario o/y que le haga perder el control sobre la sierra de cadena. ■ Proceda con especial cautela al cortar matorrales y árboles jóvenes. El material fino puede engancharse con la cadena de sierra y golpearle o hacerle perder el equilibrio.

– El rechazo puede producirse si la punta de la espada alcanza a tocar un objeto, o si la ranura de corte se estrecha al ceder la madera que se está cortando, haciendo que se atasque la cadena de sierra.

– Si la punta de la espada alcanza a tocar un objeto, ello puede provocar una fuerza de reacción inesperada hacia atrás, haciendo que la espada sea impulsada hacia arriba en dirección al usuario. – Al atascarse la cadena de sierra en el borde superior de la espada ello puede provocar que la espada se proyectada bruscamente en dirección al usuario. – Cada una de las reacciones descritas puede hacerle perder el control sobre la sierra y causarle un accidente grave. No trabaje confiando exclusivamente en los dispositivos de seguridad que incorpora la sierra de cadena. Como usurario de una sierra de cadena deberá tomar diversas medidas preventivas para poder trabajar sin accidentarse ni lesionarse. El rechazo es ocasionado por la aplicación o manejo incorrecto de la herramienta eléctrica. Es posible evitarlo ateniéndose a las medidas preventivas que a continuación se detallan: ■ Sujete la sierra con ambas manos y abarcando las empuñaduras de la sierra de cadena con el pulgar y los dedos. Coloque su cuerpo y brazos en una postura que le permita oponerse a las fuerzas de rechazo. Tomando unas medidas oportunas, el usuario es capaz de controlar las fuerzas de rechazo. Jamás suelte la sierra de cadena. ■ Evite posturas anormales y no sierre por encima de la altura del hombro. De esta manera se evita el contacto fortuito con la punta de la espada y además se alcanza un mejor control de la sierra de cadena al presentarse unas situaciones inesperadas. ■ Siempre utilice las espadas y cadenas de sierra de repuesto que el fabricante prescribe. Las espadas y cadenas de sierra incorrectas pueden provocar la rotura de la cadena o un rechazo. ■ Respete las instrucciones del fabricante para el afilado y mantenimiento de la cadena de sierra. Los limitadores de profundidad demasiado bajos aumentan el riesgo de que se origine un rechazo.

Velocidad de la cadena (en vacío)

Longitud de la espada Estrella de inversión Freno de cadena Arranque retardado Tipo de cadena de sierra Grosor del elemento de arrastre Número de elementos de arrastre Capacidad del depósito de aceite Lubricación automática de la cadena Tope de garras Peso sin cable de red, aprox. ** Clase de protección

Marca “freno de cadena desactivado” Empuñadura delantera Estrella de inversión Protección de la cadena Cadena de sierra Espada Tope de garras Anillo tensor de la cadena, rojo Tornillo de sujeción Cubierta Leva tensora de cadena

Boquilla de aceite Símbolos indicadores del sentido de marcha y corte Rueda de cadena Perno de retención de cadena Enchufe de red** Número de serie

**específico de cada país

¡Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta!

Para su seguridad se suministra la máquina con un aislamiento de protección y no precisa por lo tanto ser conectada a tierra. La tensión de régimen es de

230 V AC, 50 Hz (para países no pertenecientes a la CE 220 V ó 240 V según la ejecución). Solamente emplear cables de prolongación homologados. Únicamente deberán emplearse cables de prolongación del tipo H07 RN-F o IEC (60245 IEC 66). Si precisa un cable de prolongación para trabajar con el aparato, solamente deberán emplearse cables con las siguientes secciones y longitudes: – 1,0 mm2: longitud máxima 40 m – 1,5 mm2: longitud máxima 60 m únicamente en un taller de servicio autorizado Bosch.

Montaje y tensado de la cadena de sierra

Solamente después de haber montado íntegramente la sierra de cadena, conectar ésta a la red. ■ Al manipular en la cadena de sierra deben usarse siempre guantes de protección. A Montaje de la espada y la cadena de sierra 1. Desembalar cuidadosamente todas las partes. 2. Hacer coincidir ambas flechas del anillo tensor de la cadena 13 y de la cubierta 15.

La vida útil de una cadena de sierra se prolonga considerablemente si se lubrica y tensa correctamente. No tensar la cadena de sierra si estuviese muy caliente, ya que se contrae al enfriarse, y quedaría demasiado tensa sobre la espada. 1. Depositar la sierra de cadena sobre una superficie plana. 2. Aflojar la espada girando aprox. 1 a 3 vueltas, en sentido contrario a las agujas del reloj, el tornillo de sujeción 14. 3. Controlar que los eslabones de la cadena vayan correctamente alojados en la ranura-guía de la espada 11 y sobre la rueda de cadena 21.

Llenado del depósito de aceite: – Depositar la sierra de cadena sobre una base adecuada de manera que el tapón del depósito de aceite 4 quede arriba. – Limpiar con un paño el área en torno al tapón del depósito de aceite 4 y abrir el tapón. – No retirar el filtro. – Llenar el depósito de aceite con aceite para cadenas biodegradable Bosch. – Prestar a atención a que no penetre suciedad en el depósito de aceite. Enroscar el tapón del depósito de aceite 4. Importante: Para la ventilación del depósito de aceite existen cuatro pequeños canales de conexión entre el tamiz y el tapón de cierre del depósito de aceite por los que podría llegar a salirse algo de aceite. Preste atención a depositar la sierra siempre en posición horizontal (con el tapón de cierre del depósito de aceite 4 hacia arriba). Utilizar exclusivamente el aceite para sierra biodegradable recomendado para evitar deterioros en la sierra de cadena. Jamás deberá emplearse aceite reciclado o aceite usado. En caso de aplicarse un aceite diferente del recomendado se anula la garantía.

46 • F016 L70 360 • TMS • 11.07.06

Sujetar la sierra de cadena según se describe en “Cómo trabajar con la sierra de cadena”. Para la puesta en marcha del aparato presionar el bloqueo de conexión 3, y a continuación, accionar y mantener en esa posición el interruptor de conexión /desconexión 2. Soltar entonces el bloqueo de conexión 3. Para la desconexión soltar el interruptor de conexión/desconexión 2. Al terminar de aserrar no detener la sierra de cadena accionando la protección de las manos del frente (activación del freno de cadena).

Freno de cadena/arranque retardado

La sierra de cadena está dotada de dos dispositivos protectores: El freno de marcha por inercia detiene la cadena después de soltar el interruptor de conexión/desconexión 2. El freno de la cadena es un dispositivo de protección activado por la protección para las manos delantera 5 en caso de que el aparato sea rechazado bruscamente al trabajar. La cadena se detiene poco después. Efectuar de vez en cuando una prueba funcional. Empujar hacia adelante la protección delantera para las manos 5 (posición ➋), de manera que quede visible el punto rojo 28 debajo de la marca 6, y conectar brevemente la sierra de cadena. La cadena no deberá ponerse en marcha. Para volver a desactivar el freno de cadena tirar hacia atrás la protección delantera para las manos 5 (posición ➊), de forma que el punto rojo 28 quede oculto debajo de la marca 6. (ver figura D )

Cómo trabajar con la sierra de cadena

Antes de comenzar a aserrar Antes de la puesta en marcha, y periódicamente al aserrar, deben efectuarse los siguientes controles: – ¿Es seguro el estado de funcionamiento de la sierra de cadena?

D Rechazo de la sierra

Se considera como tal el rechazo brusco hacia arriba y atrás de la sierra de cadena en funcionamiento, que puede presentarse al tocar el material con la punta de la espada o al atascarse la cadena. En caso de un rechazo de la sierra, ésta se comporta de forma imprevisible, pudiendo causar graves lesiones al usuario o a personas circundantes. Los cortes laterales, inclinados y longitudinales deben realizarse con especial cautela, ya que no es posible utilizar el tope de garras 12 en estos casos.

Cómo evitar el rechazo de la sierra:

– Iniciar el corte inclinando lo menos posible la sierra de cadena. – Nunca trabajar con cadenas de sierra destensadas, distendidas, o muy desgastadas. – Afilar la cadena de sierra según prescripción. – Nunca sierre por encima de sus hombros. – Jamás aserrar con la punta de la espada. – Sujetar siempre la sierra de cadena con ambas manos. – Utilizar siempre cadenas de sierra Bosch puesto que son menos propensas al rechazo. – Utilice el tope de garras 12 como punto de giro al hacer palanca. – Observe que la tensión de la cadena sea correcta.

47 • F016 L70 360 • TMS • 11.07.06

Aserrar sin ejercer fuerza sobre cadena de sierra; deje que ésta corte el material efectuando un movimiento de palanca respecto al tope de garras 12.

G Jamás trabaje con la sierra de cadena con los brazos extendidos. No intente aserrar puntos difíciles de alcanzar, ni tampoco subido en una escalera. Nunca sierre por encima de sus hombros. Los mejores resultados al aserrar se obtienen solicitando la máquina de manera apenas se reduzca la velocidad de la cadena. Tenga precaución al finalizar el corte, ya que en el momento de traspasar la madera deberá soportar repentinamente todo el peso de la sierra. Ello supone un peligro de accidente para las piernas y pies. Solamente retirar la sierra en funcionamiento de la ranura de corte. Cómo aserrar troncos Atenerse a las prescripciones de seguridad siguientes: E H Depositar el tronco según se muestra en la figura, apoyándolo de manera que la ranura de corte no se vaya cerrando al aserrar, ya que sino podría atascarse la cadena de sierra. Preparar y sujetar con un dispositivo adecuado los trozos de madera cortos antes de aserrarlos.

Ponerse siempre un casco para quedar protegido de las ramas que pudieran caer.

Con la sierra de cadena deben talarse solamente aquellos árboles cuyo tronco tenga un diámetro inferior a la longitud de la espada. ➊ Asegurar adecuadamente la zona de trabajo. Observar que no se encuentren personas o animales en el área donde va a caer el árbol. Jamás intente desatascar una sierra con el motor funcionando. Emplear cuñas de madera para poder sacar la cadena de sierra. En caso de que sean varias las personas que corten o talen simultáneamente, es necesario que la separación entre las personas que corten y las que talen sea por lo menos igual al doble de altura del árbol a talar. Al talar árboles deberá observarse que no peligren otras personas, que no puedan dañarse tendidos eléctricos y que no se provoquen daños mate48 • F016 L70 360 • TMS • 11.07.06

riales. En caso de que un árbol alcance a tocar un tendido eléctrico, deberá informarse de inmediato a la compañía eléctrica.

Al serrar en declives, se recomienda que el usuario se sitúe en lado de arriba del árbol a talar, puesto que una vez talado, éste tenderá a rodar o deslizar hacia abajo.

➋ Antes de talar el árbol deberá planificarse y despejarse, dado el caso, la vía de huida. La trayectoria de huida deberá encontrarse en sentido opuesto y en diagonal a la línea de desplome prevista para el

árbol. ➌ Antes del talado deberá tenerse en cuenta la inclinación natural del árbol, la posición de las ramas más grandes, y el sentido en que sopla el viento para poder predecir la dirección de caída del árbol. La suciedad, piedras, corteza suelta, clavos, grapas y alambre deberán retirarse del árbol. Corte de la cuña: Sierre perpendicularmente a la dirección de desplome una cuña (X – W) de una profundidad igual a 1/3 del diámetro del tronco. Realizar primero el corte inferior horizontal. Con ello se evita que la cadena de sierra o la espada se atasquen al efectuar el segundo corte para la cuña. Corte de talado: Efectuar el corte de talado (Y) como mínimo 50 mm más arriba del corte de la cuña. Serrar el corte de talado paralelamente al corte inferior horizontal de la cuña. Profundizar el corte de talado cuidando que todavía quede suficiente madera que pueda actuar a modo de bisagra. Esta costilla de madera evita que el árbol pueda girarse y se desplome hacia una dirección incorrecta. No sierre esta costilla de madera. Al irse aproximando el corte a la costilla de madera, el árbol debería comenzar a desplomarse. En caso de estimar que el árbol no va a caer en la dirección prevista, o que se incline hacia atrás y aprisione la cadena de sierra, interrumpir el corte e insertar en éste cuñas de madera, plástico o aluminio para obligar al árbol a caer hacia la dirección prevista. Al comenzar a desplomarse el árbol, sacar la sierra de cadena del corte, desconectarla, depositarla, y abandonar el área de peligro siguiendo la vía de huida prevista. Prestar atención a las ramas que puedan caer, y no tropezar. Al introducir una cuña (Z) en la ranura de corte horizontal, debe conseguirse que el árbol caiga. Cuando comience a caer el árbol prestar atención a las ramas que pudieran caer. Desramado K Este trabajo consiste en cortar las ramas del árbol ya talado. Al desramar el árbol, no cortar por el momento aquellas ramas grandes sobre las que el árbol esté apoyado. Cortar la ramas pequeñas de una vez, según figura. Las ramas que estén sometidas a una tensión deberán cortarse de abajo hacia arriba para evitar que la sierra se atasque. Controlar si las cubiertas y dispositivos protectores están en perfectas condiciones y correctamente montados. La reparaciones o trabajos de mantenimiento que sean necesarios deberán realizarse antes de utilizar la sierra de cadena.

49 • F016 L70 360 • TMS • 11.07.06

En los modelos SDS deben montarse la leva tensora de cadena 16 al otro lado de la espada. Verificar la rueda de cadena 21. En caso de que estuviese muy desgastada, o incluso dañada, debe hacerse sustituir en un taller de servicio.

Afilado de la cadena de sierra

La cadena de sierra puede hacerse reafilar en cualquier servicio técnico oficial para herramientas eléctricas Bosch. Con el dispositivo para afilar cadenas de Bosch, o el Dremel-Multi en combinación con el dispositivo de afilar 1453 puede afilar Vd. mismo la cadena. Atenerse a las instrucciones de afilado adjuntas.

Control del sistema de lubricación automática

El funcionamiento de la lubricación automática de la cadena puede controlarse conectando la sierra y orientando a continuación la punta hacia un cartón o papel colocado sobre el suelo. Atención, mantener una distancia de seguridad de 20 cm respecto al suelo para no tocarlo con la cadena. En caso de presenciarse un rastro de aceite que va aumentando, ello es señal de que la lubricación automática de aceite trabaja correctamente. Si a pesar de estar lleno el depósito no se observa un rastro de aceite, consultar el párrafo “Investigación de averías” o acudir a un servicio técnico Bosch.

Limpiar con un cepillo la suciedad adherida en las

áreas debajo de la cubierta 15, rueda de cadena 21 y sujeción de la espada. Limpiar la boquilla de aceite 19 con un paño limpio. J Si el mecanismo tensor de la cadena gira con dificultad, retirar la tapa 29 de la cubierta 15, y girar el tornillo de sujeción 14 y el anillo tensor de la cadena 13 en sentido opuesto, de manera que se suelte y salga la suciedad adherida en el interior del mecanismo. Golpear ligeramente la cubierta 15; si las piezas del mecanismo estuviesen adheridas entre sí limpiar el mecanismo con un cepillo blando o aire comprimido, pero nunca interviniendo con un útil. Si tiene previsto almacenar largo tiempo la sierra de cadena, limpiar primero la cadena de sierra y la espada. Guardar la sierra de cadena en un lugar seco y fuera del alcance de los niños. Para evitar un derrame de aceite, cuidar que el aparato sea depositado en posición horizontal (tornillo de llenado de aceite 4 mirando hacia arriba). Si pretende guardarla en el embalaje original deberá vaciarse completamente primero el depósito de aceite.

Repararla o utilizar otra toma de corriente Controlar el cable y cambiarlo si fuese preciso Cambiar el fusible

La sierra de cadena mar- La tensión de la cadena es muy baja cha de forma irregular,

Cadena mellada vibra o no corta correcta- Cadena desgastada mente El sentido del filo de los dientes de sierra es contrario al sentido de marcha

51 • F016 L70 360 • TMS • 11.07.06

Ajustar la tensión de la cadena Reafilar la cadena o sustituirla Ajustar la tensión de la cadena Reafilar la cadena o sustituirla Sustituir la cadena Darle la vuelta a la cadena de sierra para que el filo de los dientes quede en sentido de marcha

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. Sólo para países de la UE: ¡No arroje las herramientas eléctricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su conversión en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

■ Mantenha a sua área de trabalho sempre limpa e bem arrumada. Desordem e áreas de trabalho insuficientemente iluminadas podem causar acidentes.

■ Trabalhar com o aparelho em locais sem risco de explosão, explosão, nos quais não se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. ■ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o contrôle sobre o aparelho. ■ Crianças e jovens, excepto aprendizes com mais de Tipo de serra de corrente Espessura do elo propulsor Número dos elos propulsores Quantidade de enchimento do compartimento de óleo Lubrificação automática da corrente Esbarro de garras Peso sem cabo de rede, aprox. ** Classe de protecção

Accionamento do travão de corrente Marca “Travão da corrente liberado” Punho dianteiro Estrela de desvio Protecção da corrente Corrente de serra Lança Esbarro de garras Anel para tensão da corrente, vermelho Manípulo de aperto Cobertura Ressalto para tensão de corrente Pino de fixação Nervura de guia da lança Bocal de óleo Símbolo do sentido de marcha e de sentido de corte Roda da corrente Pino de retenção da corrente Ficha de rede** Número de série

**específico para cada país

Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento! Executar um teste de funcionamento de tempos em tempos. Deslocar a protecção para as mãos 5 para frente (posição ➋), de modo que o ponto vermelho 28 esteja visível sob a marcação 6 e ligar por instantes a serra de corrente. A corrente não deve arrancar. Para destravar novamente o travão de retenção, deverá puxar para trás a protecção dianteira para as mãos 5 (posição ➊), de modo que o ponto vermelho 28 esteja encoberto pela marcação 6. (veja figura D ) Sostituire la catena Montare di nuovo la catena della sega con la dentatura che indica nella direzione corretta

Prova di omologazione num. 2088141.01 CE attraverso stazione di collaudo notificata num. 0344. CE 2000/14: Il livello della potenza sonora L WA garantito è minore di 104 dB (A). Procedimento di valutazione della conformità secondo appendice V. Leinfelden, 01.09.2005. Dr. Egbert Schneider Als u de machine wilt uitschakelen, laat u de aan/ uit-schakelaar 2 los. Na het zagen mag de kettingzaag niet worden gestopt door het bedienen van de voorste handbescherming (activeren van de terugslagrem).

Terugslagrem en kettingrem

De kettingzaag is voorzien van twee beschermingsvoorzieningen: De motorrem remt de ketting na het loslaten van de aan/uit-schakelaar 2 af. De kettingrem is een beschermingsmechanisme dat bij terugslag van de machine wordt geactiveerd door het naar voren duwen van handbescherming 5. De ketting stopt binnen korte tijd.

Controleer de kabel en probeer eventueel een andere Breng de kettingzaag naar een Bosch-reparatiewerkplaats Breng de kettingzaag naar een Bosch-reparatiewerkplaats Breng de kettingzaag naar een Monteer de zaagketting opnieuw met de tanden in de juiste richting
