Tipo de produto	Motosserra elétrica
Marca	BOSCH
Modelo	AKE45
Potência absorvida	1800 W
Velocidade de corte (em vazio)	12 m/s
Comprimento do guia	40 cm
Peso (sem cabo)	4,4 kg aproximadamente
Capacidade do reservatório de óleo	200 ml
Tipo de corrente	3/8" - 90
Espessura dos elos	1,1 mm
Número de elos	57
Classe de proteção	II (isolamento duplo)
Tensão de alimentação	230 V ~ 50 Hz
Freio de recuo	Sim
Freio de partida	Sim
Lubrificação automática	Sim
Garras de imobilização	Sim
Nível de pressão acústica	92 dB(A)
Nível de potência acústica garantido	≤ 104 dB(A)
Vibrações (aceleração)	11 m/s²

Perguntas frequentes - AKE45 BOSCH

Como esticar a corrente da motosserra AKE45?

Para esticar a corrente, solte o botão de aperto (14) de 1 a 3 voltas no sentido anti-horário. Em seguida, gire o anel vermelho de tensão da corrente (13) no sentido horário até que a corrente possa ser levantada de 3 a 4 mm no meio do guia. Aperte novamente o botão de aperto.

Qual óleo usar para a corrente e como encher o reservatório?

Use exclusivamente óleo aderente para corrente biodegradável recomendado pela Bosch. Para encher, coloque a motosserra horizontalmente com a tampa do reservatório de óleo (4) para cima, limpe ao redor da tampa, desaperte-a e despeje o óleo sem remover o cartucho filtrante. Nunca use óleo reciclado.

Como ligar e desligar a motosserra?

Para ligar, empurre o bloqueio de partida (3) e pressione completamente o interruptor Ligar/Desligar (2) e mantenha-o. Solte o bloqueio. Para desligar, solte o interruptor Ligar/Desligar.

Como funciona o freio de recuo e como testá-lo?

O freio de recuo é um mecanismo de segurança acionado pelo protetor de mãos dianteiro (5) em caso de recuo. Para testá-lo, empurre o protetor de mãos para frente (posição 2) até ver um ponto vermelho sob a marcação (6), então ligue brevemente a motosserra; a corrente não deve começar. Para destravar, puxe o protetor de mãos em sua direção (posição 1).

O que fazer se a corrente estiver muito quente ou não lubrificar automaticamente?

Verifique primeiro o nível de óleo no reservatório. Se o reservatório estiver cheio, limpe a tampa do reservatório de óleo e o tubo de saída de óleo. Certifique-se também de que a tensão da corrente não está muito alta. Se o problema persistir, entre em contato com o serviço pós-venda Bosch.

Como afiar a corrente da motosserra?

A corrente pode ser reafiada por um especialista em uma oficina autorizada Bosch. Você também pode afiá-la você mesmo usando o conjunto afiador de corrente Bosch ou o Dremel Multi com o dispositivo de lixamento 1453. Siga as instruções de afiação fornecidas.

Quais são as medidas de segurança essenciais para usar esta motosserra?

Use sempre óculos de proteção e proteção acústica. Segure a motosserra com as duas mãos, a mão direita na alça traseira e a mão esquerda na alça dianteira. Nunca trabalhe acima dos ombros, nem em uma escada. Certifique-se de que o freio da corrente está destravado antes de começar.

Como manter e armazenar a motosserra após o uso?

Limpe a carcaça com uma escova macia e um pano limpo sem usar água ou solventes. Desmonte a tampa, o guia e a corrente após 1 a 3 horas de uso e limpe-os. Para armazenamento, esvazie o reservatório de óleo, limpe a corrente e o guia, e guarde o aparelho em um local seco fora do alcance das crianças.

O que fazer em caso de contragolpe (ricochete)?

Em caso de contragolpe, a motosserra pode ser projetada em direção ao usuário. Para evitá-lo, nunca trabalhe com a ponta do guia, mantenha a corrente bem esticada e afiada, e use as garras de imobilização como alavanca. Se ocorrer um contragolpe, solte o interruptor e segure firmemente o aparelho.

Quais são os acessórios disponíveis para este modelo?

Acessórios como luvas de proteção (ref. 2607000134), óculos de proteção (ref. F 016 800 178), proteções acústicas (SNR 19 ou SNR 24), bem como óleo aderente para corrente em galão de 1 litro (ref. 2607000181) ou 5 litros (ref. F 016 800 111) estão disponíveis.

MANUAL DE UTILIZADOR AKE45 BOSCH

Manual de instruções

Istruzioni d'uso

Gebruiksaanwijzing

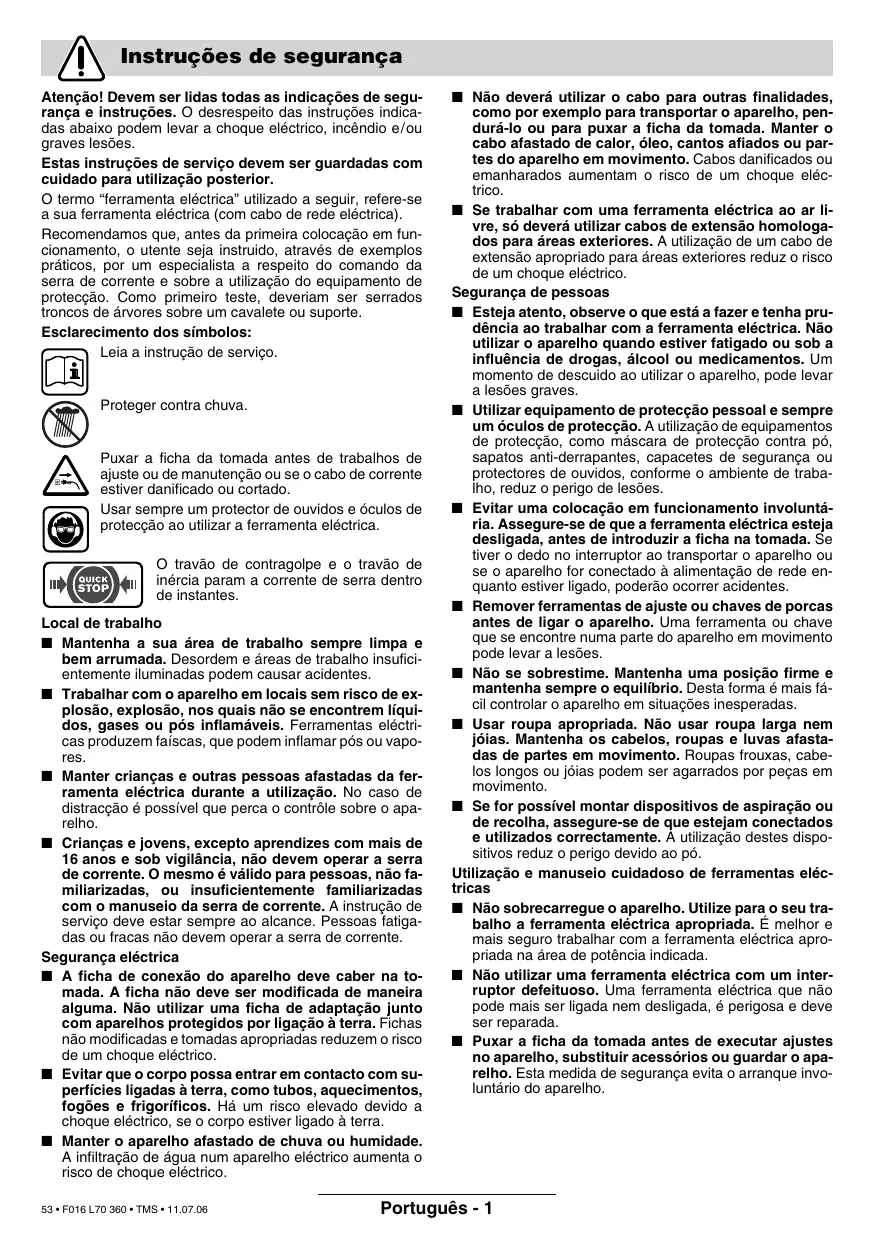

Atenerse às prescrições de segurança seguintes:

Atenção! Devem ser lidas todas as indicações de segurança e instruções. O desrespeito das instruções indicadas abaixo podem levar a choque elétrico, incêndio e/ou graves lesões.

Estas instruções de serviço devem ser guardadas com cuidado para utilização posterior.

O termo "ferramenta elétrica" utilizado a seguir refere-se à sua ferramenta elétrica (com cabo de rede elétrica).

Recomendamos que, antes da primeira colocação em funcionamento, o utente seja instruído, através de exemplos práticos, por um especialista a respeito do comando da serra de corrente e sobre a utilização do equipamento de proteção. Como primeiro teste, deveriam ser serrados troncos de árvores sobre um cavalete ou suporte.

Esclarecimento dos símbolos:

Usar sempre um protetor de ouvidos e óculos de proteção ao utilizar a ferramenta elétrica.

O travão de contragolpe e o travão de inércia param a corrente de serra dentro de instantes.

Local de trabalho

• Mantenha a sua área de trabalho sempre limpa e bem arrumada. Desordem e áreas de trabalho insuficientemente iluminadas podem causar acidentes. Trabalhar com o aparelho em locais sem risco de explosão, nos quais não se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.
• Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controle sobre o aparelho. Crianças e jovens, exceto aprendizes com mais de 16 anos e sob vigilância, não devem operar a serra de corrente. O mesmo é válido para pessoas não familiarizadas ou insuficientemente familiarizadas com o manuseio da serra de corrente. A instrução de serviço deve estar ao alcance. Pessoas fatigadas ou fracas não devem operar a serra de corrente.

Segurança elétrica

A ficha de conexão do aparelho deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize adaptadores com aparelhos protegidos por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico. Evitar que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico se o corpo estiver ligado à terra. - Manter o aparelho afastado de chuva ou humidade. - A infiltração de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não deverá usar o cabo para outras finalidades, como por exemplo para transportar o aparelho, pendurá-lo ou para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, utilize cabos de extensão homologados para exteriores. A utilização de um cabo de extensão apropriado para exteriores reduz o risco de choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize o aparelho quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar o aparelho pode levar a lesões graves. - Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamentos de proteção, como máscara de proteção contra pó, sapatos antiderrapantes, capacetes de segurança ou protetores de ouvidos, conforme o ambiente de trabalho, reduz o perigo de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de introduzir a ficha na tomada. Se tiver o dedo no interruptor ao transportar o aparelho ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. ■ Remover ferramentas de ajuste ou chaves de porcas antes de ligar o aparelho. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. - Não se sobrestime. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar o aparelho em situações inesperadas. - Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização destes dispositivos reduz o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue o aparelho. Utilize para o seu trabalho a ferramenta elétrica apropriada. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na faixa de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada antes de executar ajustes no aparelho, substituir acessórios ou guardar o aparelho. Esta medida de segurança evita o arranque involuntário do aparelho.

Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. - Trate o aparelho com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas que possam prejudicar o funcionamento do aparelho. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. - Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. - Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções e como previsto para este tipo especial de aparelho. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não sejam as aplicações previstas pode levar a situações perigosas.

Serviços

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para serras de corrente:

• Mantenha todos os membros do corpo afastados da corrente da serra quando a serra estiver em movimento. Assegure-se de que a corrente da serra não possa entrar em contacto com qualquer objeto antes de ligar a serra. Durante o trabalho com uma serra de corrente é suficiente um momento de falta de atenção para que a corrente da serra agarre a roupa ou corte partes do corpo. Segure a serra de corrente com a mão direita no punho de trás e com a mão esquerda no punho da frente. Segurar a serra de corrente numa outra posição de trabalho aumenta o risco de lesões e não é permitido.
• Use óculos de proteção e protetor auricular. Recomendamos a utilização de equipamentos de proteção para a cabeça, mãos, pernas e pés. Equipamentos de proteção adequados reduzem o risco de lesões devido a aparas, ao ruído e ao contacto involuntário com a corrente da serra.
• Não trabalhe com a serra de corrente trepado em cima de uma árvore. A operação de uma serra de corrente trepado numa árvore apresenta riscos de lesões.
• Manter sempre uma posição firme e só utilizar a serra de corrente se estiver sobre um subsolo firme, seguro e plano. A utilização de escadas sobre um subsolo escorregadio ou instável pode levar à perda do equilíbrio e do controle da serra de corrente. Ao cortar um galho sob tensão, deverá sempre contar com que ele ricocheteie. Logo que a tensão nas fibras da madeira for aliviada, é possível que o galho esticado atinja a pessoa a operar o aparelho e/ou leve à perda de controle sobre a serra de corrente. Tenha especial cuidado ao cortar arbustos e árvores jovens. O material fino pode se enganchar na corrente de serra e golpear a pessoa a operar o aparelho ou desequilibrá-la.

Transportar a serra de corrente pelo punho e com a corrente de serra parada e com o carril de guia indicando para trás. Para o transporte e para a recadação da corrente de serra, deverá sempre aplicar a cobertura de proteção. O manuseio cuidadoso da serra de corrente reduz a probabilidade de um contacto inadvertido com a serra de corrente. Seguir as instruções para a lubrificação, a tensão da corrente e a substituição de acessórios. Uma corrente incorretamente tensionada ou lubrificada pode romper ou aumentar o risco de um contragolpe. - Manter os punhos sempre secos, limpos e livres de óleo e gordura. Punhos gordurosos são escorregadios e levam à perda de controle. Só serrar madeira. A serra de corrente só deve ser utilizada para trabalhos para os quais é destinada - Exemplo: Não utilize a serra de corrente para serrar plásticos, alvenaria ou materiais de construção que não sejam de madeira. A utilização da serra de corrente para trabalhos que não correspondam às disposições pode levar a situações perigosas.

Causas e evitação de contragolpes:

• Podem ocorrer contragolpes se a ponta do carril de guia entrar em contacto com um objeto ou se a madeira se curvar e a corrente da serra for emperrada no corte.
• Um contacto com a ponta do carril pode causar uma inesperada reação direcionada para trás, durante a qual o carril de guia é golpeado para cima e na direção da pessoa a operar o aparelho.
• Se a corrente da serra emperrar no canto superior da barra de guia, é possível que a barra possa ser golpeada no sentido de operação.
• Cada uma destas reações pode levar à perda de controle sobre a serra e possivelmente causar graves lesões. Não confie exclusivamente nos dispositivos de segurança montados na serra de corrente. Como utilizador da serra de corrente, deverá tomar diversas providências para assegurar um trabalho sem acidentes nem lesões.

Um contragolpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de cuidado, como descrito a seguir:

Segure a serra firmemente com ambas as mãos, de modo que o polegar e os dedos circundem os punhos. Posicione o corpo e os braços, de modo que possam suportar as forças de um contragolpe. Se forem tomadas providências apropriadas, a pessoa ao operar a ferramenta poderá controlar as forças de um contragolpe. Jamais solte a serra de corrente. Evite uma postura anormal e não serre acima da altura dos ombros. Desta forma é evitado um contato involuntário com a ponta da barra e possibilitado um melhor controle da serra de corrente em situações inesperadas. Utilize sempre as barras e as serras de correntes sobressalentes prescritas pelo fabricante. Barras e serras de corrente incorretas podem levar a um rompimento da corrente ou a contragolpes. Siga as instruções do fabricante para afiar e para a manutenção da corrente da serra. Limitadores de profundidade muito baixos aumentam a tendência a contragolpes.

Dados técnicos e aparelho

Serra de correto		AKE 30-18 S	AKE 35-18 S	AKE 40-18 S
N° de encomenda		3 600 H36 A..	3 600 H36 B..	3 600 H36 C..
Fixar a correto sem utilizes ferramentas (SDS)		●	●	●
Consumo de potência	[W]	1800	1800	1800
Velocidade da correto (em marcha em vazio)	[m/s]	12	12	12
Comprimento da lança	[cm]	30	35	40
Estrela de desvio		-	●	●
Travão de contragolpe		●	●	●
Travão de inércia		●	●	●
Tipo de serra de correto		3/8" - 90	3/8" - 90	3/8" - 90
Espessura do elo propulsor	[mm]	1,1 (0,043")	1,1 (0,043")	1,1 (0,043")
Número dos elos propulsores		45	52	57
Quantidade de enchimento do compartmento de oleo	[ml]	200	200	200
Lubricação automatística da correto		●	●	●
Esbarro de garras		●	●	●
Peso sem cabo de rede, aprox. **	[kg]	4,2	4,3	4,4
Classe de proteção		☐ / II	☐ / II	☐ / II

**medido com carril e corrente. Nota: Observe o número do produto sobre a lista de identificações do seu aparelho, pois as designações comerciais dos diversos aparelhos podem variar. Processos de ligação provocam uma breve redução de tensão. No caso de condições de rede desfavoráveis, o funcionamento de outros aparelhos pode ser prejudicado. Com impedância de rede inferior a 0.25 Ohm não é de se esperar interferências.

Utilização de acordo com as disposições

O aparelho é determinado para cortar árvores, assim como para serrar troncos, galhos, vigas de madeira, tábuas, etc. e pode ser utilizado para cortes longitudinais e transversais ao sentido das fibras da madeira. Este aparelho é apropriado para serrar materiais minerais.

Introdução

Este manual contém instruções sobre a montagem correta e a utilização segura da sua serra de corrente. É importante que estas instruções sejam lidas atentamente.

Componentes fornecidos

Todas as peças do aparelho devem ser retiradas cuidadosamente da embalagem e deverá controlar se está tudo completo:

• Serra de corrente Cobertura
• Serra de corrente
• Lança
• Proteção da corrente
• Óleo de aderência para correntes de serra (80 ml)
• Instrução de Serviço

Se quaisquer peças estiverem faltando ou danificadas, dirija-se ao seu revendedor autorizado.

A Elementos do aparelho

1 Punho traseiro

2 Interruptor de ligar/desligar

3 Bloqueio de ligação

5 Acionamento do trabalho de corrente

6 Marca "Travao da corrente liberado"

7 Punho dianteiro

8 Estrela de desvio

9 Proteção da corrente

10 Corrente de serra

11 Lança

12 Esbarro de garras

13 Anel para tensão da corrente, vermelho

14 Manipulo de aperto

15 Cobertura

16 Ressalto para tensão de corrente

17 Pino de fixação

18 Nervura de guia da lança

19 Bocal de óleo

Os acessos ilustrados e descritos nas instruções de serviços nem sempre são abrangidos pelo conteúdo de fornecimento!

Para sua segurança

Atenção! Antes de trabalhos de manutenção ou de limpeza, caso o cabo estiver cortado, danificado ou emaranhado, deve desligar a serra de corrente e puxar a ficha da tomada.

Cuidado! Não tocar nas correntes em movimento.

A serra de corrente não deve de modo algum ser operada nas proximidades de pessoas, crianças ou animais, tampouco após o consumo de álcool, drogas ou de medicamentos narcotizantes.

Segurança elétrica

Para a sua segurança, esta máquina tem um isolamento duplo e não necessita de ligação à terra. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). Só utilize cabos de extensão homologados. Só devem ser utilizados cabos de extensão do modelo H07 RN-F ou IEC (60245 IEC 66).

Se utilizar um cabo de extensão para colocar o aparelho em funcionamento, só devem ser utilizados cabos com os seguintes diâmetros do condutor:

• 1,0 mm²: máximo comprimento de 40 m
• 1,5 mm²: máximo comprimento de 60 m
• 2,5 mm²: máximo complemento de 100 m

Para uma maior segurança, recomendamos a utilização de um disjuntor de corrente de avaria (DCA) com uma corrente de disparo inferior a 30 mA. Este dispositivo de corrente residual deveria ser controlado antes de cada funcionamento.

Indicação para Produtos que não foram vendidos na GB: ATENÇÃO: Para a sua segurança, é necessário que a ficha 23 da boaira esteja ligada ao cabo de extensão 25, exatamente como indicado na figura.

O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borracha ou ter um revestimento de borracha.

O cabo de extensão deve ser utilizado com uma redução de tração.

O cabo de ligação deve ser controlado regularmente, para verificar se há danos e deve ser utilizado em perfeito estado de funcionamento.

Se o cabo de ligação estiver danificado, este deve ser reparado numa oficina de serviço autorizada Bosch.

Montagem/tensão da corrente da serra

• Durante o manuseio da serra de corrente, usar sempre luvas de proteção.

A montagem da serra e da corrente de serra

1. Desembalar cuidadosamente todas as peças.

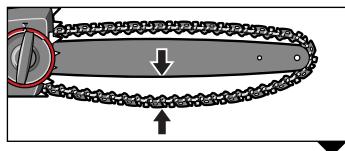

2. As duas setas sobre o anel de tensão da corrente 13 e a cobertura 15 devem coincidir.

Só devem ser utilizadas correntes de serra com uma espessura de elemento propulsor (largura da ranhura) de 1,1 mm. 4. Colocar a corrente de serra 10 na ranhura da lança 11. Observe o sentido correto da marcha. Comparar a corrente com o sentido de marcha 20. Assegure-se de que o ressalto para tensão da corrente 16 aponte para fora.

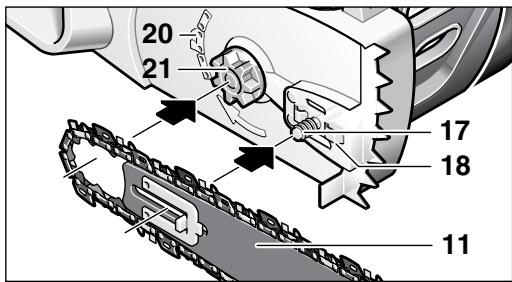

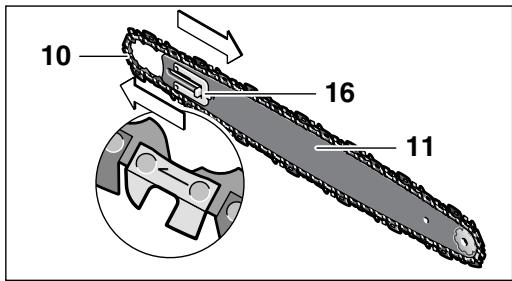

1. Colocar os elos da corrente em volta da roda da corrente 21 e aplicar a lança 11 de modo que as ranhuras de guia da lança 18 que se encontram na frente e atrás dos pinos de fixação 17 engatem no orifício oblongo da lança 11.

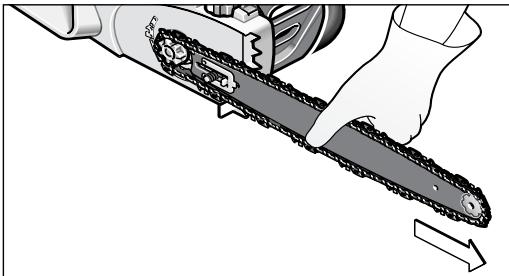

1. Controlar se todas as partes estão corretamente colocadas e que mantenham a lança com a corrente nesta posição.

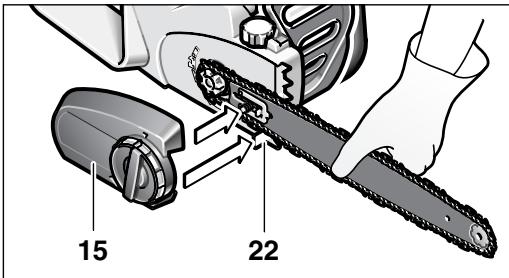

1. Colocar a cobertura com exatidão e assegurar que o pino de retenção da corrente 22 venha a parar na ranhura de guia da cobertura 15.

1. Apertar levemente a cobertura 15 com o Manipulo de aperto 14.

A corrente de serra não está tensionada. Esticar a corrente de serra como descrito em "Esticar a corrente de serra" pontos 1-7.

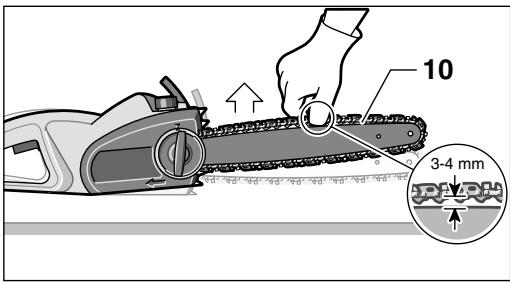

A Esticar a corrente de serra

A tensão da corrente deve ser controlada antes de iniciar o trabalho, após os primeiros cortes e durante o trabalho com a serra, regularmente a cada 10 minutos. Principalmente no caso de correntes de serra novas, deverá contar inicialmente com maiores alargamentos.

A vida útil da corrente de serra depende principalmente de uma lubrificação suficiente e uma tensão correta.

Não esticar a corrente de serra se esta estiver demasiadamente aquecida, pois ela se encolherá antes de arrefecer, e estaria muito esticada sobre a lança.

1. Colocar a serra de corrente sobre uma superfície plana.
2. Soltar o Manipulo de aperto da corrente 14 por aprox. 1 a 3 voltas no sentido contrário dos ponteiros do relógio, para soltar a lança.
3. Controlar, se os elos da corrente se encontram corretamente na nervura de guia da lança 11 e sobre a roda da corrente 21.

1. Girar o anel vermelho para esticar a corrente 13 no sentido dos ponteiros do relógio, até alcançar a tensão correta da corrente. O mecanismo de catraca evita o alívio da tensão da corrente. Se houver dificuldades de girar o anel para esticar a corrente 13, será necessário continuar a soltar o Manipulo de aperto 14 no sentido dos ponteiros do relógio. O Manipulo de aperto 14 pode girar muito, quando o anel para esticar a corrente 13 for ajustado.
2. A corrente de serra 10 está corretamente esticada, se puder ser elevada no centro por aprox. 3 a 4 mm. Isto deveria ser realizado, puxando com uma mão a corrente de serra para cima, contra o peso inicial do aparelho.

1. Se a corrente de serra 10 tiver sido demasiadamente esticada, deverá girar o anel para esticar a corrente 13 no sentido contrário dos ponteiros do relógio e aliviar a tensão.
2. Fixar a lança 11 girando o Manipulo de aperto 14 para a direita, quando a corrente de serra 10 estiver perfeitamente esticada. Não são necessárias ferramentas.

A B Lubrificação da corrente

Importante: A serra de corrente não é fornecida cheia de óleo de corrente de serra. É importante que esta seja abastecida com óleo antes da utilização. A utilização da serra de corrente sem óleo de aderência para correntes de serra ou com um nível de óleo inferior à marca mínima, levará à danificação da serra de corrente.

A vida útil e a potência de corte da corrente dependem de uma lubrificação ideal. Por este motivo, a serra de corrente é automaticamente lubrificada com óleo de aderência para correntes de serra durante o funcionamento através do bocal de óleo 19.

Encher o tanque de óleo:

• Apoiar a serra de corrente com o fecho do tanque de óleo 4 para cima, sobre uma base apropriada.
• Limpar com um pano a área em volta do fecho do tanque de óleo 4 e desaparafusar o fecho.
• Não remover o FILTRO intercalado ao abastecer.
• Encher o tanque de óleo com óleo biodegradável Bosch para correntes de serra.
• Observe que não entre sujidade no tanque de óleo. Aparafusar novamente o fecho do tanque de óleo 4 e fechar.

Importante: Para possibilitar a troca de ar entre o tanque de óleo e o meio ambiente, existem quatro pequenos canais de compensação entre o crivo e o fecho do tanque, pelos quais pode escapar um pouco de óleo. Tenha atenção que a serra sempre será depositada na posição horizontal (fecho do tanque de óleo 4 para cima).

Utilize exclusivamente óleo de aderência biodegradável recomendado, para evitar um dano da serra de corrente. Jamais utilize óleo reciclado ou óleo velho. O emprego de óleo não homologado invalida a garantia.

Colocar em funcionamento

Tenha em atenção a tensão de rede! A tensão da fonte de corrente deve coincidir com as indicações no logotipo do aparelho. Aparelhos com a indicação de 230 V também podem ser operados com 220 V.

Ligar e desligar

Segurar a serra de corrente como descrito em "Trabalhar com a serra de corrente".

Para colocar em funcionamento o aparelho, deverá pressionar o bloqueio de ligação 3, pressionar completamente o interruptor de ligar/desligar 2 e mantê-lo nesta posição. Agora poderá soltar o bloqueio de ligação 3.

Para desligar, deverá soltar o interruptor de ligar/desligar 2.

Após terminar de serrar, não deverá parar a corrente de serra acionando a proteção dianteira para a mão (ativar o travão de contragolpe).

Travão de contragolpe/travão de inércia

A serra de corrente está equipada com dois dispositivos de proteção:

O travão de inércia trava a corrente logo que for solto o interruptor de ligar/desligar 2.

O travão de contragolpe é um mecanismo de proteção que é acionado através da proteção dianteira para as mãos 5 no caso de um contragolpe do aparelho. A corrente para dentro de instantes.

Executar um teste de funcionamento de tempos em tempos. Deslocar a proteção para as mãos 5 para a frente (posição 2), de modo que o ponto vermelho 28 esteja visível sob a marca 6 e ligar por instantes a serra de corrente. A corrente não deve arrancar. Para destravar novamente o travão de retenção, deverá puxar para trás a proteção dianteira para as mãos 5 (posição 1), de modo que o ponto vermelho 28 esteja encoberto pela marca 6. (veja figura D)

Trabalhar com a serra de corrente

Antes de serrar

Os seguintes controlos devem ser realizados antes de colocar o aparelho em funcionamento e regularmente durante o processo de serrar:

• A serra de corrente está em estado seguro de funcionamento?
• O tanque de óleo está cheio? Controlar a indicação do nível de óleo 26 antes do trabalho e regularmente durante o trabalho. Abastecer com óleo, logo que o nível de óleo alcançar o canto inferior da janela de visão. Um abastecimento é suficiente para aprox. 15 minutos, de acordo com as pausas e a intensidade do trabalho.
• A corrente está esticada corretamente e afiada? A tensão da corrente deve ser controlada a cada 10 minutos durante o trabalho. Principalmente no caso de novas correntes de serra, deverá contar com maiores alargamentos. O estado da corrente de serra tem uma grande influência sobre a potência de corte. Só correntes afiadas protegem contra sobrecarga.
• O trabalho de contragolpe está liberado e o seu funcionamento assegurado?
• Está a usar o equipamento de proteção necessário? Usar óculos de proteção e protetores de ouvidos. Recomendamos a utilização de equipamentos de proteção para a cabeça, mãos, pernas e pés. Roupas de proteção apropriadas reduzem o risco de lesões devido a material serrado a voar ou contacto acidental com a corrente de serra.

D Contragolpe da serra

Um contragolpe é um golpe repentino da serra de corrente para cima ou para baixo, que pode ocorrer quando a ponta da lança entra em contacto com o material a ser serrado ou quando a corrente emperra.

No caso de um contragolpe da serra, a máquina reage de modo descontrolado e imprevisto e pode provocar graves lesões no operador ou em pessoas que se encontrem nas proximidades da área de serra.

Cortes laterais, oblíquos e longitudinais devem ser realizados com maior cuidado, pois nestes casos não é possível aplicar o esbarro de garras 12.

Para evitar um contragolpe da serra:

• Conduzir a serra de corrente de forma mais plana possível.
• Jamais trabalhar com uma corrente de serra solta, alargada ou fortemente gasta.
• Afiar a corrente de serra como previsto.
• Jamais serrar numa altura superior aos ombros.
• Jamais serrar com a ponta da lança.
• Sempre segurar a serra de corrente firmemente com ambas as mãos.
• Utilize sempre uma corrente de serra com bloqueio de contragolpe Bosch.
• Utilize o esbarro de garra 12 como alavanca.
• Observe a tensão correta da corrente.

Comportamento geral

Sempre segurar a serra de corrente firmemente com ambas as mãos, a mão esquerda no punho dianteiro e a mão direita no punho traseiro. Sempre envolver firmemente o punho com polegar e dedos. Jamais serrar com uma mão. O cabo elétrico deve sempre ser conduzido para trás, ser mantido afastado da corrente de serra e do material serrado, e posicionado de modo que não possa ficar preso em galhos e ramos.

Apenas operar a serra de corrente mantendo uma posição firme e segura. Manter a serra de corrente levemente à direita do próprio corpo.

Antes de entrar em contato com a madeira, a corrente deve estar em plena velocidade. Enquanto isto, utilize o esbarro de garras 12 para a fixação da serra de corrente sobre a madeira. Durante o processo de serrar, deve-se utilizar o esbarro de garras como alavanca.

Ao serrar galhos ou troncos com maiores diâmetros, deve-se educar o esbarro de garras para um ponto inferior. Para isto, deve-se educar para trás a serra de corrente para soltar o esbarro de garras e recolocá-la novamente numa posição inferior. A serra não deve ser retirada do corte.

Ao serrar não deverá premir com toda a força sobre a corrente de serra, mas sim permitir que esta possa trabalhar, exercendo uma leve pressão de alavanca sobre o esbarro de garras 12.

Jamais operar a serra de corrente com braços esticados. Não tente serrar em locais de difícil acesso, ou estando em pé sobre uma escada. Jamais serrar numa altura acima dos ombros.

Melhores resultados de serrar são alcançados, se a velocidade da corrente não for reduzida devido à sobrecarga.

Cuidado no final do corte de serra. Logo que a serra estiver fora do corte, a força de corte altera-se inesperadamente. Há perigo de acidente para pernas e pés.

Apenas remova a serra do corte com a corrente de serra em movimento.

Serrar troncos

Observar as seguintes diretivas de segurança:

Depositar o tronco como indica a figura e apoiá-lo, de modo que o corte não se feche e emperre a corrente da serra.

Antes de serrar, deve-se arranjar e fixar pequenas peças de madeira.

Só serrar objetos de madeira. Evitar o contacto com pedras e pregos, pois estes podem ser atirados para cima, podendo danificar a corrente da serra ou ferir gravemente o utilizador ou as pessoas que se encontrem ao redor.

Não permitir que a serra em movimento entre em contacto com cercas de arame ou com o chão.

A serra não é apropriada para cortar galhos finos.

Cortes longitudinais devem ser executados com muito cuidado, pois não é possível utilizar o esbarro de garras 12. Conduzir a serra num ângulo plano, para fazer um contragolpe.

Durante o trabalho de serra em declives, deverá sempre cortar os troncos e materiais a serem serrados que se encontrem por cima ou nas laterais.

Devido ao risco de tropeçar, deve-se ter cuidado com restos de troncos, galhos, raízes etc.

H Serrar madeira sob tensão

Há grande perigo de acidentes ao serrar madeiras, galhos ou árvores sob forte tensão. Nestes casos, deverá ter muito cuidado. Este trabalho só deveria ser executado por pessoas especializadas e devidamente instruídas.

Se houver madeira em ambos os lados, deverá primeiramente cortar por cima (Y) um terço do diâmetro do tronco e em seguida cortar o tronco por baixo (Z) no mesmo lugar, para evitar estilhaços e que a serra emperre. Evite o contacto da corrente da serra com o chão. Se apenas houver madeira de um lado, deverá primeiramente cortar por baixo (Y) um terço do diâmetro para cima e em seguida, no mesmo lugar, cortar o tronco por cima (Z), para evitar estilhaços e que a serra emperre.

Cortar árvores

! Sempre utilizar um capacete como proteção contra galhos que possam cair.

Com a serra de corrente só deverão ser cortadas árvores com um diâmetro de tronco inferior ao comprimento da lança.

Proteger a área de trabalho. Observe que não se encontrem pessoas ou animais na área de queda da árvore.

Jamais tente liberar uma serra emperrada com o motor em funcionamento. Utilize cunhas de madeira para liberar a corrente de serra.

Se duas ou mais pessoas estiverem a cortar ou abater ao mesmo tempo, a distância entre as pessoas a abater e cortar deveria ter no mínimo o dobro da altura da árvore a ser abatida. Ao abater árvores, deverá observar que outras pessoas não sejam sujeitas a quaisquer perigos, que não sejam atingidos cabos elétricos e que não sejam causados danos materiais. Se uma árvore entrar em contacto com um cabo elétrico, deverá informar imediatamente a companhia de energia elétrica responsável.

Ao trabalhar em declives, o operador da serra de corrente deveria permanecer na área acima da árvore a ser abatida, porque antes de ser cortada, a árvore provavelmente irá tombar e rolar declive abaixo.

• Antes de abater, deveria planear um caminho de fuga e se necessário abrir um caminho. O caminho de fuga deveria percorrer diagonalmente para trás da linha de queda prevista.

Antes de abater uma árvore, deve considerar a inclinação natural da árvore, a posição dos galhos maiores e a direção do vento, para poder avaliar a direção na qual a árvore tende a cair. Livrar a árvore de sujidades, pedras, cascas soltas, pregos, grampos e arames.

Abrir a boca: Abrir, na direção de queda, uma boca (X - W) com uma profundidade de 1/3 do diâmetro da árvore. Primeiro fazer o corte horizontal inferior. Desta forma evita-se que a corrente de serra ou o carril de guia emperre ao fazer o segundo corte.

Fazer o corte de abate: O corte de abate (Y) deve ser feito no mínimo 50 mm acima do corte horizontal da boca. O corte de abate deve ser executado paralelamente ao corte horizontal da boca. O corte de abate só deve ser feito de modo que ainda permaneça uma parte não cortada (dobradiça) entre a linha de abate e a boca. A dobradiça evita que a árvore possa virar e tombar para o lado errado. Não cortar a dobradiça.

Aproximando-se da dobradiça, o corte de abate deveria provocar a queda da árvore. Se houver risco da árvore tombar numa direção não desejada, ou se a árvore balançar para frente e para trás, emperrando a corrente de serra, deverá interromper o corte de abate e introduzir cunhas de madeira, plástico ou alumínio para abrir o corte e para forçar a árvore a cair na direção desejada.

Quando a árvore começar a cair, deverá remover a serra de corrente do corte, desligá-la, depositá-la e deixar a área de perigo pelo caminho de fuga planeado. Atenção com galhos a cair e ter cuidado para não tropeçar.

Introduzindo uma cunha (Z) no corte horizontal, será agora possível alcançar que a árvore tombe.

Quando a árvore começar a cair, deverá prestar atenção nos galhos ou gravetos que possam cair.

Desgalhar

Neste processo de trabalho são cortados os galhos de árvores deitadas abaixo. Ao desgalhar, os galhos maiores e apontados para baixo, que apoiam a árvore, devem ser deixados por enquanto. Primeiramente deverão ser cortados os galhos menores, como indica a figura. Galhos sob tensão deveriam ser cortados de baixo para cima, para evitar que a serra seja entalada.

Cortar troncos ao comprimento

Neste processo de trabalho, a árvore deitada abaixo é cortada em pedaços. Manter uma posição segura e distribuir o seu peso uniformemente sobre os dois pés. Se possível, deverá escorar e apoiar o tronco com galhos, barras ou cunhas. Seguir as simples instruções para serrar com dificuldade.

Serrar o tronco por cima, com ele completamente apoiado, como indica a figura.

Quando o tronco está apoiado sobre uma extremidade, como indica a figura, deverá primeiro serrar 1/3 do diâmetro do tronco, pelo lado de baixo e em seguida o resto por cima, na altura do corte inferior.

Quando o tronco está apoiado sobre ambas as extremidades, como indica a figura, deverá primeiro serrar 1/3 do diâmetro do tronco, pelo lado de cima e em seguida o lado de baixo, na altura do corte superior.

Para serrar em declives, como indica a figura, deverá sempre posicionar-se acima do tronco. Para fazer o controle total no momento do corte, deverá reduzir a força de pressão ao alcançar o fim do corte, sem soltar os punhos da serra de corrente. Tenha cuidado para que a serra de corrente não entre em contato com o chão. Após a execução do corte, deverá aguardar a paragem da serra de corrente, antes de remover a serra de corrente. Sempre desligar o motor da serra de corrente, antes de se deslocar de árvore para árvore.

Manutenção e limpeza

Puxar a ficha de rede antes dos trabalhos de manutenção.

Indicação: As seguintes tarefas de manutenção devem ser realizadas regularmente, para assegurar uma longa vida útil do aparelho e um funcionamento fiável.

Controlar regularmente a serra de corrente, para verificar se há falhas nítidas, como p. ex. uma corrente de serra solta, pendurada ou danificada, fixações soltas e peças gastas ou danificadas.

Ao desmontar a corrente de serra, deverá observar que esta tenha sido previamente solta com o anel para esticar corrente 13. Caso tiver esquecido de aliviar a tensão da corrente, poderão ocorrer defeitos no grupo SDS.

Controlar se as coberturas e dispositivos de proteção estão intactos e corretamente montados. Reparações ou trabalhos de manutenção necessários devem ser executados antes da aplicação da serra de corrente.

Se a serra de corrente, no entanto, apesar de cuidadosos processos de fabricação e de controle, vier a falhar, deverá permitir que estas reparações sejam executadas por uma boa autorizada de serviços pós-venda para ferramentas elétricas Bosch.

Antes da expedição de serras de corrente é imprescindível esvaziar o tanque de óleo. Para isto deverá retirar o crivo do tanque e em seguida recolocá-lo.

No caso de questões e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!

Substituir/mudar de lado a corrente de serra e a lança

Controlar a corrente de serra e a lança de acordo com a secção "Esticar a corrente de serra".

A ranhura de guia da lança se desgasta com o passar do tempo. Ao substituir a corrente de serra, deverá girar a lança por 180° para compensar o desgaste.

No caso de modelos SDS, devem remontar o ressalto para tensão de corrente 16 sobre a lança.

Controlar a roda de corrente 21. Se esta estiver gasta devido à alta carga ou danificada, deverá substituí-la numa oficina de serviço pós-venda.

Afiar a corrente de serra

A corrente de serra pode ser reafiada de forma correta em qualquer oficina de serviço pós-venda para ferramentas elétricas Bosch. Com o dispositivo Bosch para afiar correntes de serra ou com o Dremel-Multi com adaptador para afiar 1453, também é possível reafiar a corrente. Observar a instrução para afiar, que se encontra em anexo.

Controlar o automático de óleo

A lubrificação automática da corrente pode ser controlada, ligando a serra e apontando-a no sentido de um papelão ou papel colocado sobre o solo. Atenção, não contactar o chão com a corrente, mantenha uma distância de segurança de 20 cm. Se observar a formação de uma pista de óleo, significa que o automático de óleo está a funcionar corretamente. Se não houver a pista de óleo, apesar do tanque de óleo estar cheio, leia "Localização de erros" ou dirija-se a uma oficina de serviço pós-venda Bosch.

Acessórios

Corrente de serra e lança

AKE 30-18 S. F 016 800 259

AKE 35-18 S. F 016 800 260

Jogo para afiar/limpar corrente.......F 016 800 262

Óleo de aderência de corrente,

1 litro 2607000181

Óleo de aderência de corrente,

5 litros. F 016 800 111

Outros acessórios

Luvas. 2607000134

Óculos de proteção F 016 800 178

SNR 19 Proteção auricular

(Redução do nível

SNR 24 Proteção auricular

(Redução do nível

Limpar a carcaça de plástico da serra de corrente com auxílio de uma escova macia e um pano limpo. Não utilizar água, solventes nem produtos para polir. Remover todas as sujidades, principalmente das aberturas de ventilação 27 do motor.

Após um período de aplicação de 1 a 3 horas, deverá desmontar a cobertura 15, a lança e a corrente e limpá-los com auxílio de uma escova.

A área sob a cobertura 15, a roda da corrente 21 e a fixação da lança devem ser limpas com uma escova. Limpar o bocal de óleo 19 com um pano limpo.

No caso de mecanismos de tensão de corrente rígidos, deverá retirar a cobertura 15 e a tampa 29, girar o manípulo de aperto 14 e o anel para esticar corrente 13 em sentidos opostos, de modo que os sedimentos no interior do mecanismo possam se soltar e em seguida cair para fora. Dar leves golpes sobre a cobertura 15, no caso do mecanismo estar muito grudado, limpar com uma escova macia ou com ar comprimido, mas de modo a não utilizar ferramentas.

Se a serra de corrente for armazenada por longo tempo, deve-se limpar a corrente da serra e a lança.

A serra de corrente deve ser armazenada em local seguro e seco, fora do alcance de crianças.

Para evitar vazamentos, assegure-se de que o aparelho seja depositado na horizontal (bujão de enchimento de óleo 4).

Para a reciclagem na embalagem original, é necessário esvaziar completamente o tanque de óleo.

Localização de erros

A seguinte tabela indica sintomas de erros, assim como as respectivas medidas de solução, caso a sua máquina não funcione de forma correta. Se, no entanto, não puder localizar e eliminar o problema, dirija-se à sua oficina de serviço.

Atenção: Desligue a máquina e retire a ficha da tomada de corrente antes de procurar o erro.

Sintoma	Causa provável	Solução
A serra de corremente não funciona	O trabalho de contragolpe foi acontecidoNenhum abastecimento de corrementeeléctricaTomada com defeitoCabo de corrente eletrica com defeitoFusível com defeito	Puxar a proteção para a maior 5 de volta para a posicao 1, de modo que o punto vermelho está encobertoControlar o abastecimento de correnteeletricaTentar outra fonte de corrente, se necessário mudarControlar o cabo, se necessário subsituirSubstituir fusível
A serra de corremente trabalha intermitentemente	Cabo de corrente eletrica com defeitoMau contacto externoMau contacto internoInterruptor de ligar/desligar com defeito	Controlar o cabo, se necessário subsituirDirija-se a uma-oficina especializada BoschDirija-se a uma-oficina especializada BoschDirija-se a uma-oficina especializada Bosch
Corrente de serra seca	Nenhum Óleo no tanqueA evacuaçao de ar noatório do tanque de Óleo está entupidoO canal de escape de Óleo está obstruído	Encher com ÓleoLimar par oetine do tanque de ÓleoDesobstruir o canal de escape de Óleo
Travão de contragolpe/travão de inércia	A corrente não é travada	Dirija-se a uma-oficina especializada Bosch
Corrente/carril de guia quente	Nenhum Óleo no tanqueA evacuaçao de ar noatório do tanque de Óleo está entupidoO canal de escape de Óleo está obstruídoTensão de corrente muito altaCorrente embotada	Encher com ÓleoLimar par oetine do tanque de ÓleoDesobstruir o canal de escape de ÓleoAjustar a tensão da correnteReafiar a corrente ou substituir
A serra de corremente arranca, vibra ou não serra correclamente	Tensão da corrente muito frouxaCorrente embotadaCorrente desgastadaOs dentes de corte meufram para adireção errada	Ajustar a tensão da correnteReafiar a corrente ou substituirSubstituir a correnteMontar novamente a corrente de serra com os dentes na direção correça

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Somente países da União Europeia:

Não deitar ferramentas elétricas no lixo doméstico!

De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações nas leis nacionais,

as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.

Serviço ao cliente

Desenhos e informações a respeito das peças sobressalentes encontram-se em: www.bosch-pt.com

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

+351 21/8 50 00 00

Fax [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

0800/7045446

E-Mail: [e-mail]

Declaração de conformidade

Valores de medida de acordo com 2000/14/CE (distância 1 m) e DIN 50 144.

O nível de ruído avaliado A do aparelho é tipicamente: Nível de pressão acústica 92 dB (A). Nível de potência acústica 103 dB (A).

Utilize protetores auriculares!

A aceleração avaliada é tipicamente de 11 m/s².

Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 50144, conforme as disposições das directivas 89/336/CEE, 98/37/CE, 2000/14/CE.

Controle de modelos CE N° 2088141.01 CE pelo serviço de exames notificado N° 0344.

2000/14/CE: O nível garantido de potência acústica LWA é inferior a 104 dB (A). Processo de avaliação da conformidade conforme anexo V.

Leinfelden, 01.09.2005.

Dr. Egbert Schneider

Reservado o direito a modificações

Hεκτρικη ασφαλει

To Φ ic μ unxavnupacnpenievaTpiapciOtny npica. Δε vIITpeneiMaKavevApnoNepatponTu pic.Mn xpanoioeTePOaopauootika oic OuvuauoueMeyewevaunxavnuata.Mn eTanonueva Φ kai katalanaecptcEiwovourovkvduvo nektoanlxiac. Anopeuyete nTv enaon Tou opatoc ac me yiewvec e Etniaviecn onwc awhvc, thepavtikawjata (kaloipep), kouivnc nyuyeia. OAtv to ouja aac ivai yiewevo auEavetai o kivovnu nAekptponlqic.

Mny eketete Ta nektpika eyaia ot npoxn tyn uypaia. H deioevo pou o eva naekpiko epaiaio auéave tv kivduvo nktortanxiac. Mn xpaionoeite To nAeTko Kaowio yia va etaepetE nva apvtnoeTe To nXavnau, na yia va ByaAeTe To aic ano Tnv npia. Kpatate To nAeTko kaawio pakpi ano uneploaike Cepokpaeic, KoTpecakie kai/n ao Kivtna eapntjata. Tuxov xalaou vneipinaymuva nAeTko kAawio auevouv to Kivduvo nAeTponAnxiac. 'otav epyaeo3e0e vnaekpikoepyaiaoe 0to unaitheta xpanoiomoeite kawbia emiunkuvanc (maaavteEc) nou eivai eykiipeves kai yxpan o tao unaitheta. H xpanai kalwov enmuikuvanc katalnnaw yia unaiptiouc wopouc eaattewi tov kivduvo naektponlEiac.

Aopaa npooowv

Na eioe navto npoeektikoc/npoeektikn,va divete npooohn otny epyaiaou kavete kai va xepieoTe to unxavna me ppiakewm. Nv kaveTe xpanon tou unxavnatoc otav eoKoupauevoc/Koupaevn oTav Biokaeun Tnv EtnpoN Vapkwtkw, oivoneuotn aipaukw. Mia otivuaia anpoeeia kata to xepiaou to unxavnatoc mptoei va onynoe oOaBapouc tpauiatouoic. Φopáte évav katállno yia oac npooataeutikó Eeonllo kai naVTOTE npoateutitka yuaia. Otav popeé évav katállno pnooteutitkó Eeianló onwc maoka npootaaic ano okovn, avtioiaθntika unodnjata aoa4aieic, npoateutitko kpvoc n wtaonides, avaloya me to ekatoTote epyaleio kai tn xpnn tou, eaattovetai o Kivduovc tpaouatmuw. Anoepuyete Tnv aheItn Ekkivn. Piv baleTe To qic OTnv npica BaeipaiEte OTo nAeKPTIO EpyAIEO Exei anooueyte. Otav mepaepetoe To xnaXavma Eaovtaq To daxtuO aoc oTo diakontn n otav ouvdoTe To umxavma eTpvyn peuatocot auto 6ev Exia AnoucEuyte (diakontnc ON/OFF tOn the ON) unapexi kivuvoc TaupaiouoV. ApaieTe ano ta naektpiae pyaleia tuxov ouvaplooyneva epalyaia pubionc nKleidi npiv ΘeTe toxxaynva oE leoupyia. Eva npelaeio n Kleidi ouvaploaynoyevo a eva nepiatpefoevo tmua evoc unxavnatoC npoei va onynoe1 e Tpaauatiaouc. Mny upekjiate tov aotac,foovriTe yia tvn aaapahntaou touawatocac kai diatnpite naVTOTE Tyn oopponia oac. Etoi npoite va eLeyeKaAute pa to mXavnja oe nepirtwoeic antpooodokntwV npiotaoev. Φopate katαληλενδμata. Mφopate φapδia pouα η κομημata. Kpatate τa μλλia oac, ta pouα αac kai Ta γαντia oac μκρία πό Κινομενα εξαρτημata. Xλαρην ενδμασία, koμημata η μακρία μλλία μιθοpei va εμπλακούν στα κινομενα εξαρτημata. Tav unapxie n duvatotnauvapoloynnc diataeew avappoanc n oulloync okvnc, Bepaiowte otai tceiv cuiuovdouveeuee me to mnxavna kaowc kai ot xpnoiionoiuvta owota. H xpnon tow diataeew autov eiwvei tov kivduvo tonpokaleitai ant tn kovn.

EnieicxepiogockXpno nAekptikwEpyaaleiwv

Não utilize a máquina para tarefas para as quais não foi concebida. Utilize a ferramenta elétrica adequada para o trabalho. Com a ferramenta elétrica correta, trabalha melhor e com mais segurança na área especificada. Não utilize uma máquina que não esteja em perfeitas condições. Uma ferramenta elétrica que não possa ser controlada em funcionamento e/ou fora de funcionamento é perigosa e deve ser reparada.

Verifique a máquina antes de a utilizar. Use equipamento de proteção individual e siga as instruções de segurança. Mantenha as mãos afastadas das peças móveis. Não permita que a máquina seja utilizada por pessoas não familiarizadas com ela ou que não tenham recebido instruções. As ferramentas elétricas são perigosas quando utilizadas por pessoas inexperientes. Mantenha a máquina limpa. Verifique se as peças móveis funcionam corretamente, sem bloqueios. Peças danificadas devem ser reparadas antes da utilização. A manutenção inadequada das ferramentas elétricas é causa de muitos acidentes. Mantenha as ferramentas afiadas e limpas. Ferramentas de corte bem cuidadas e afiadas são mais fáceis de controlar e menos propensas a emperrar. Utilize ferramentas elétricas, acessórios, brocas, etc., de acordo com estas instruções e como previsto para o tipo de máquina. Leia também as instruções do fabricante e as normas de segurança aplicáveis. A utilização de ferramentas ou acessórios não previstos para esta máquina pode criar situações perigosas.

Serviço

Entregue a sua máquina para reparação a pessoal qualificado e com peças sobressalentes originais. Isto garante a manutenção da segurança da máquina.

Instruções de segurança para serras de fita:

Mantenha sempre as mãos longe da área de corte. Nunca coloque as mãos na frente ou atrás da lâmina em funcionamento. Antes de usar a serra, certifique-se de que a lâmina está bem fixa. Se encontrar uma lâmina danificada, pare imediatamente e substitua-a. Mantenha as mãos e os dedos longe da lâmina e da área de corte. Não é permitido usar lâminas de serra danificadas, pois isso aumenta o risco de acidentes. Use óculos de proteção e protetores auriculares. Recomendamos também o uso de luvas e equipamento de proteção para a cabeça, os olhos e o corpo. Roupas de proteção adequadas reduzem o risco de ferimentos por projeção de partículas e por contacto acidental com a corrente da serra. Não trabalhe com a serra sobre árvores. O uso da serra sobre uma árvore pode causar ferimentos. Mantenha-se firme e equilibrado e use a serra apenas quando estiver em superfície estável. Superfícies escorregadias ou instáveis podem, ao usar sapatos adequados, causar perda de equilíbrio e de controlo da serra. Tenha sempre em atenção o que está a fazer; ao cortar um galho sob tensão, este pode atingir o seu rosto. Ao cortar um galho sob tensão, o galho pode saltar e/ou causar perda de controlo da serra.

Esteja sempre atento ao cortar madeira ou árvores. A serra pode saltar e atingi-lo ou fazer com que perca o equilíbrio. Segure a serra firmemente pela pega frontal quando a corrente não estiver em movimento. A guia de corte deve estar sempre à frente. Para segurar ou armazenar/transportar a serra, use sempre a bainha de proteção. O manuseamento correto da serra reduz a probabilidade de contacto acidental com a corrente em movimento. Siga as instruções de lubrificação, tensão da corrente e substituição de peças. Uma corrente mal tensionada ou lubrificada pode partir ou aumentar o risco de ricochete. Mantenha as pegas secas, limpas e sem óleo. Peças gordurosas ou oleosas são escorregadias e causam perda de controlo. Corte apenas madeira. Use a serra apenas para os trabalhos para os quais foi concebida - por exemplo, não use a serra para cortar plástico ou materiais de construção que não sejam madeira. O uso da serra para trabalhos não previstos pode resultar em situações perigosas.

Causas e prevenção do ricochete:

O cortador pode ser utilizado quando a peça de trabalho estiver em um objeto ou quando a madeira encolher e a lâmina da serra ficar presa no corte. Uma possível parada da lâmina pode causar, em certos casos, um recuo repentino, um movimento para trás, e a peça de trabalho pode ser lançada para cima, na direção do operador. A lâmina da serra no corte superior pode puxar a peça de madeira em direção ao operador. Cada uma dessas reações pode fazer você perder o controle da serra e causar ferimentos graves. Para evitar isso, o operador deve estar ciente das medidas de segurança que estão incluídas no manual da serra. Se você usar a serra, deve sempre usar o equipamento de proteção individual para poder trabalhar sem acidentes e sem ferimentos.

O cortador é a continuação de um manual de instruções da serra. Pode ser evitado o uso de peças de reposição, como as descritas abaixo:

Mantenha a serra com as duas mãos, segurando as alças da serra e a peça de trabalho com os dedos. Mantenha sempre as mãos e os dedos longe da área onde a serra pode entrar em contato com a peça. O operador não deve se inclinar sobre a serra. Nunca solte a serra das mãos. Pare a serra se tiver uma condição incomum e recarregue-a em um local mais alto do que o normal. Ao parar a serra, qualquer parada repentina pode causar um recuo e, ao mesmo tempo, você pode, em caso de situações inesperadas, controlar melhor a serra. Use sempre lâminas de serra e correntes de serra recomendadas pelo fabricante. Lâminas de serra e correntes inadequadas podem levar a quebras ou causar ferimentos. Siga as instruções do fabricante sobre o uso e a manutenção da corrente da serra. O uso de equipamento de proteção individual aumenta a segurança para o operador.

Características da máquina
