AKE 30LI - αλυσοπρίονο BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρικό αλυσοπρίονο
Μάρκα	Bosch
Μοντέλο	AKE 30LI
Ισχύς εισόδου	1800 W
Ταχύτητα κοπής (χωρίς φορτίο)	12 m/s
Μήκος οδηγού	30 cm
Τύπος αλυσίδας	3/8" - 90
Πάχος συνδέσμων	1,1 mm (0,043")
Αριθμός συνδέσμων	45
Χωρητικότητα δοχείου λαδιού	200 ml
Βάρος (χωρίς καλώδιο)	4,2 kg
Κατηγορία προστασίας	II (διπλή μόνωση)
Τάση λειτουργίας	230 V AC, 50 Hz
Τάση αλυσίδας	Χωρίς εργαλείο (SDS)
Φρένο ανάκρουσης	Ναι
Φρένο επιβράδυνσης	Ναι
Αυτόματη λίπανση	Ναι
Ακινητοποιητικές σιαγόνες	Ναι
Στάθμη θορύβου (ακουστική πίεση)	92 dB(A)
Στάθμη θορύβου (ακουστική ένταση)	103 dB(A)
Δόνηση (επιτάχυνση)	11 m/s²

Συχνές ερωτήσεις - AKE 30LI BOSCH

Πώς να τεντώσετε την αλυσίδα του αλυσοπρίονου Bosch AKE 30LI;

Χαλαρώστε το κουμπί σύσφιξης κατά 1 έως 3 στροφές. Γυρίστε τον κόκκινο δακτύλιο τάνυσης της αλυσίδας δεξιόστροφα έως ότου η αλυσίδα μπορεί να ανυψωθεί κατά 3 έως 4 mm στη μέση του οδηγού. Στη συνέχεια, σφίξτε το κουμπί σύσφιξης με το χέρι.

Ποιο λάδι να χρησιμοποιήσω για τη λίπανση της αλυσίδας;

Χρησιμοποιήστε αποκλειστικά βιοδιασπώμενο λάδι αλυσίδας πρόσφυσης που συνιστά η Bosch. Μη χρησιμοποιείτε ποτέ ανακυκλωμένο ή μεταχειρισμένο λάδι.

Πώς να γεμίσω το δοχείο λαδιού;

Τοποθετήστε το αλυσοπρίονο οριζόντια με το καπάκι του δοχείου λαδιού προς τα πάνω. Καθαρίστε γύρω από το καπάκι, ξεβιδώστε το και γεμίστε με λάδι χωρίς να αφαιρέσετε το φίλτρο. Βιδώστε ξανά το καπάκι.

Τι να κάνω αν η αλυσίδα δεν λαμβάνει λάδι;

Ελέγξτε τη στάθμη λαδιού στο δοχείο. Εάν το δοχείο είναι γεμάτο, καθαρίστε το καπάκι του δοχείου και τον σωλήνα εξόδου λαδιού. Συμβουλευτείτε το κεφάλαιο Αντιμετώπιση προβλημάτων των οδηγιών.

Πώς να χρησιμοποιήσω το φρένο αλυσίδας;

Το φρένο ανάκρουσης ενεργοποιείται αυτόματα σε περίπτωση ανάδρασης ωθώντας το μπροστινό προστατευτικό χεριού προς τα εμπρός. Για να το ξεκλειδώσετε, τραβήξτε το προστατευτικό χεριού προς το μέρος σας έως ότου η κόκκινη κουκκίδα εξαφανιστεί κάτω από τη σήμανση.

Ποιες προφυλάξεις ασφαλείας να λάβω κατά τη χρήση;

Φοράτε πάντα προστατευτικά γυαλιά και ακουστική προστασία. Κρατάτε το αλυσοπρίονο με δύο χέρια, μην εργάζεστε ποτέ μόνοι και βεβαιωθείτε ότι η αλυσίδα δεν ακουμπά τίποτα πριν ξεκινήσετε.

Πώς να αποφύγω την ανάδραση (kickback);

Αποφύγετε να αγγίζετε την άκρη του οδηγού στο ξύλο. Διατηρήστε μια σταθερή στάση, κρατήστε γερά το αλυσοπρίονο και με τα δύο χέρια και χρησιμοποιείτε μόνο αλυσίδες και οδηγούς που συνιστά η Bosch.

Ποια είναι η χωρητικότητα του δοχείου λαδιού;

Το δοχείο λαδιού έχει χωρητικότητα 200 ml, που επιτρέπει περίπου 15 λεπτά συνεχούς κοπής ανάλογα με την ένταση.

Πώς να ακονίσω την αλυσίδα;

Η αλυσίδα μπορεί να ακονιστεί ξανά από εξουσιοδοτημένο συνεργείο της Bosch ή με το σετ ακονίσματος της Bosch. Ακολουθήστε τις οδηγίες ακονίσματος που παρέχονται με το εργαλείο.

Τι να κάνω αν το αλυσοπρίονο δεν ξεκινά;

Ελέγξτε ότι το φρένο ανάκρουσης είναι ξεκλείδωτο (προστατευτικό χεριού τραβηγμένο προς το μέρος σας). Ελέγξτε επίσης την τροφοδοσία ρεύματος, την πρίζα, το καλώδιο και την ασφάλεια.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AKE 30LI BOSCH

Το μηχάνημα αυτό προορίζεται για επισκευή από άριστα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτικά. Έτσι εξασφαλίζεις τη διατήρηση της ασφάλειας του μηχανήματος.

Προειδοποιητικές υποδείξεις για αλυσοπρίονο:

Να κρατάτε όλα τα μέλη του σώματός σας μακριά από το αλυσοπρίονο όταν αυτό βρίσκεται σε λειτουργία. Πριν θέσετε το αλυσοπρίονο σε λειτουργία να βεβαιώνεστε ότι η αλυσίδα του πριονιού δεν ακουμπάει τίποτα. Όταν εργάζεστε μ' ένα αλυσοπρίονο δεν αποκλείεται, για στιγμή απροσεξίας να οδηγήσει στην επαφή των ρούχων ή και των μελών του σώματός σας με την αλυσίδα του πριονιού. Να κρατάτε το αλυσοπρίονο με το δεξί χέρι στην πίσω λαβή και το αριστερό χέρι στην μπροστινή λαβή. Δεν επιτρέπεται να εργάζεστε με ένα διαφορετικό κράτημα του αλυσοπρίονου γιατί έτσι αυξάνεται ο κίνδυνος τραυματισμών. Να φοράτε προστατευτικά γυαλιά και ωτασπίδες. Σας συμβουλεύουμε να φοράτε επίσης και προστατευτικό εξοπλισμό για το κεφάλι, τα χέρια και τα πόδια. Κατάλληλα προστατευτικά ρούχα ελαιώνουν τον κίνδυνο τραυματισμού από εκσφενδονιζόμενα πελεκούδια και από τυχαία επαφή με την αλυσίδα του πριονιού. Προστατευτικό κάλυμμα. Να μην εργάζεστε με το αλυσοπρίονο επάνω σε δέντρα. Η χρήση του αλυσοπρίονου επάνω σ' ένα δέντρο δημιουργεί κίνδυνο τραυματισμού. Να φροντίζετε για την ασφαλή στάση του σώματός σας και να χρησιμοποιείτε το αλυσοπρίονο μόνο όταν βρίσκεστε πάνω σε σταθερή και ασφαλή επιφάνεια. Ολισθηρές ή ασταθείς επιφάνειες μπορούν, όταν χρησιμοποιείτε όρθιος, να οδηγήσουν στην απώλεια της ισορροπίας σας και του ελέγχου του αλυσοπρίονου. Να λαμβάνετε πάντοτε υπόψη σας, όταν κόβετε ένα υπό τα πόδια ευρισκόμενο κλαδί, αυτό μπορεί να εκτιναχθεί ορμητικά στην άκρη του κορμού. Όταν αποδεσμεύετε τα κλαδιά στις ίνες του ξύλου, τότε το υπό τα πόδια ευρισκόμενο κλαδί μπορεί να εκτιναχθεί και/ή να οδηγήσει σε απώλεια του ελέγχου του αλυσοπρίονου.

Να είστε ιδιαίτερα προσεκτικοί όταν κόβετε αυτά ή μέρη δέντρων. Το αλυσοπρίονο μπορεί να οδηγήσει την αλυσίδα του πριονιού και να σας χτυπήσει ή να σας κάνει να χάσετε την ισορροπία σας. Να ελέγχετε το αλυσοπρίονο κρατώντας το από την μπροστινή λαβή όταν η αλυσίδα δεν κινείται. Η ράγα οδήγησης πρέπει να δείχνει προς τα πίσω. Για να ελέγχετε ή να αποθηκεύετε/να διαφυλάσσετε το αλυσοπρίονο να φοράτε πάντοτε το προστατευτικό κάλυμμα. Η προσεκτική μεταχείριση του αλυσοπρίονου ελαττώνει τις πιθανότητες τυχαίας επαφής με την κινούμενη αλυσίδα του πριονιού. Να τηρείτε τις οδηγίες για λίπανση, τάνυση της αλυσίδας και για αντικατάστατα εξαρτήματα. Μια υπερβολικά τεντωμένη ή χαλαρή αλυσίδα μπορεί να σπάσει ή να αυξήσει τον κίνδυνο κλοτσήματος. Να διατηρείτε τις λαβές στεγνές και χωρίς λάδια. Λιπαρές ή λερωμένες λαβές είναι ολισθηρές και οδηγούν στην απώλεια του ελέγχου. Να κόβετε μόνο ξύλα. Να χρησιμοποιείτε το αλυσοπρίονο μόνο για εργασίες για τις οποίες προορίζεται - παράδειγμα: μη χρησιμοποιείτε το αλυσοπρίονο για την κοπή πλαστικών υλικών, τούβλων ή δομικών υλικών που δεν είναι από ξύλο. Η χρήση του αλυσοπρίονου για εργασίες που δεν ενδείκνυνται μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

Αιτίες και αποφυγή του κλοτσήματος:

Το κλάτημα μπορεί να εμφανιστεί όταν η αλυσίδα φέρει σε επαφή ένα αντικείμενο ή όταν το ξύλο λυγίζει και η αλυσίδα του πριονιού οδηγείται στην τροχιά. Μια τυχόν επαφή με την άκρη της ράγας προς τα κάτω, σε ορισμένες περιπτώσεις, μπορεί να οδηγήσει σε απότομη, προς τα πίσω αντίδραση, κατά την οποία η αλυσίδα οδηγείται προς τα επάνω, προς την κατεύθυνση του χειριστή. Το αλυσοπρίονο μας ασφαλίζεται πριόνι στην επαναφορά της ράγας, οδηγώντας το να οδηγεί τη ράγα προς τα κάτω, με κατεύθυνση προς το χειριστή. Κάθε μια από τις αντιδράσεις αυτές μπορεί να σας κάνει να χάσετε τον έλεγχο του πριονιού και να προκαλέσει το σοβαρό τραυματισμό να μπει σε κίνδυνο στις διατάξεις ασφαλείας που είναι ενσωματωμένες στο αλυσοπρίονο. Σαν χρήστης του αλυσοπρίονου πρέπει να λάβετε τα ίδια τα διαφορετικά μέτρα για να μπορέσετε να εργαστείτε χωρίς ατυχήματα και χωρίς τραυματισμούς.

Το κλάτημα είναι η συνέχεια ενός εσφαλμένου χειρισμού του πριονιού έναντι. Μπορεί να αποφευχθεί με λήψη κατάλληλων μέτρων, όπως αυτά περιγράφονται παρακάτω:

Να κρατάτε το πριόνι με τα δύο χέρια, οδηγώντας τα δάχτυλα του αλυσοπρίονου στο αντικείμενο κατά τη διάρκεια της κοπής. Να βεβαιώνεστε ότι τα χέρια και τα πόδια είναι πάντοτε μακριά από την περιοχή, στην οποία μπορεί να αντιδράσετε στις εσφαλμένες αντιδράσεις. Ο χειριστής πρέπει να είναι εξοικειωμένος με τη λειτουργία και να λαμβάνει υπόψη του τα κατάλληλα μέτρα. Μην αφήνετε ποτέ το αλυσοπρίονο από τα χέρια σας. Να σταματάτε το πριόνι αν έχετε μη φυσιολογική θέση και να μην κόβετε σε ύψος μεγαλύτερο από αυτό των ώμων σας. Έτσι σταματάτε μια τυχόν απότομη επαφή με την άκρη της ράγας και ταυτόχρονα την αποφεύγετε σε τυχόν απροσδόκητες καταστάσεις, αναλαμβάνοντας πλήρως το αλυσοπρίονο. Να χρησιμοποιείτε πάντοτε σωστές ράγες και αλυσίδες πριονιού που προβλέπει ο κατασκευαστής. Εσφαλμένες ράγες και αλυσίδες πριονιού μπορεί να οδηγήσουν σε βλάβη ή σε ατύχημα. Να τηρείτε τις οδηγίες του κατασκευαστή σχετικά με τη συντήρηση της αλυσίδας του πριονιού. Πιο χαμηλός περιορισμός πλάτους αυξάνει την τάση για κλάτημα.

Χαρακτηριστικά μηχανήματος

Aλυσοπρiovo		AKE 30-18 S	AKE 35-18 S	AKE 40-18 S
Κωδικός αριθμός		3 600 H36 A..	3 600 H36 B..	3 600 H36 C..
Τέντωμα της αλυσιδας χωρίς εργαλεία (SDS)		●	●	●
Ονομαστική οιχύς	[W]	1800	1800	1800
Ταχύτητα ταινίας (ελεύθερη κινηση)	[m/s]	12	12	12
Μήκος σηαθίου	[cm]	30	35	40
Αστέρας αλλayής φοράς		-	●	●
Δραστικό φρένο		●	●	●
Φρένο εκκίνησης		●	●	●
Τύπος αλυσιδας πριονίου		3/8" - 90	3/8" - 90	3/8" - 90
Πάχος κρίκου	[mm]	1,1 (0,043")	1,1 (0,043")	1,1 (0,043")
Αριθμός κρίκων		45	52	57
Ποσότητα πλήρωσης vτεπόζιτου λαδίου	[ml]	200	200	200
Αυτόματη λιπανη της αλυσιδας		●	●	●
Γάντζος σθήγησης		●	●	●
Βάρος χωρίς ηλεκτρίκό καλώδιο, περ. **	[kg]	4,2	4,3	4,4
Μόνωση		☐ / II	☐ / II	☐ / II

**ΠΡΟΣΟΧΗ: Ράγα και αλυσίδα Υποδείξεις: Παρακαλούμε να προσέξετε τον αριθμό σειράς στην πινακίδα του κατασκευαστή του μηχανήματός σας, οι εμπορικοί χαρακτηρισμοί ορισμένων μηχανημάτων μπορεί να διαφέρουν. Οι διακυμάνσεις τάσης προκαλούν βραχείες πτώσεις τάσης. Γι' αυτό, υπό δυσμενείς συνθήκες δικτύου, μπορεί να ενεργοποιηθούν αρνητικά άλλα μηχανήματα ή συσκευές. Δεν αναμένονται παρεμβολές όταν η σύνθετη αντίσταση του δικτύου είναι μικρότερη από 0.25 Ohm.

Χρήση σύμφωνα με τον προορισμό

Το μηχάνημα αυτό προορίζεται για το κόψιμο ξύλου, καρβουνιού, ορείχαλκου, αλουμινίου κτλ. Και μπορεί να χρησιμοποιηθεί για κοπές και για κάθε είδους μήκος των "νερών" του ξύλου και εγκατάσταση σ' αυτά. Το μηχάνημα αυτό δεν είναι κατάλληλο για την κοπή ορυκτών υλικών.

Εισαγωγή

Το παρόν εγχειρίδιο αφορά τον σωστό χειρισμό και την ασφαλή χρήση του αλυσοπρίονου σας. Είναι σημαντικό να διαβάσετε προσεκτικά τις παρούσες οδηγίες.

Συσκευασία

Αποσυσκευάστε προσεκτικά τα μέρη του μηχανήματος και ελέγξτε την αρτιότητα της παράδοσης:

• Αλυσοπρίονο Καλώδιο Αλυσίδας πριονιού
• Σπαθί
• Προστατευτικό αλυσίδας
• Λάδι προσφυγής αλυσίδας πριονιού (80 ml)
• Οδηγίες χρήσης

Αν έχετε ερωτήματα ή αν ερωτήματα είναι χαλασμένα, παρακαλούμε να απευθυνθείτε στον έμπορό σας.

Μέρη μηχανήματος

1 Οπίσθια χειρολαβή

2 Διακόπτης ON/OFF

3 Αποκλεισμός αθέλητης ζεύξης

4 Νωμά ντεποζιουλδιού

5 Ενεργοποίηση φρένου αλυσίδας (προφυλακτήρας εχριό)

6 Σημάδι (Φρένο αλυσίδας ελεύθερο)

7 Μηχανισμός χειρολαβής

8 Αστερίσκος αλλαγής ωρών

9 Προστατευτικό αλυσίδας

10 Αλυσίδα πριονιού

11 Σπαθί

12 Φραντζόλα οδήγησης

13 Δακτύλιος τεντωτήρας αλυσίδας, κόκκινος

14 Αβντεντώματος

15 Καλύμμα

16 Έκκεντρο τεντωτήρα αλυσίδας

17 Ρυθμιστής στερέωσης

18 Δεσμός οδηγός οπαθείου

19 Ακροφύσιο λίπανσης

20 Σύμβολο ρηματισμού και κοπής

21 Τροχός αμαξιού

22 Πίσω υποδοχή αμαξιού

23 Ρευματολήπτης (πρίζα)**

24 Αριθ. σειράς

**ανάλογα με την εκάστοτε χώρα

Εξαρτήματα που απεικονίζονται και περιγράφονται στις οδηγίες χρήσης είναι υποχρεωτικό να συνοδεύουν πάντοτε το μηχάνημα!

Για την ασφάλειά σας

Προσοχή! Πριν από οποιαδήποτε εργασία συντήρησης ή καθαρισμού, όταν το καλώδιο κόβεται, υποστεί βλάβη ή μπλέκεται, τότε θέστε το διακόπτη εκτός λειτουργίας και βγάλτε το φις από την πρίζα.

Προσοχή! Μην αγγίζετε την περιστρεφόμενη αμαξιά.

Μην χειρίζεστε το αλυσοπρίονο κοντά σε άλλα άτομα, παιδιά ή ζώα. Ομοίως, μην το χρησιμοποιείτε μετά από κατανάλωση οινοπνεύματος, ναρκωτικών ουσιών ή φαρμάκων.

Ηλεκτρική ασφάλεια

Για λόγους ασφαλείας το μηχάνημα διαθέτει μια προστατευτική μόνωση και γι' αυτό δεν χρειάζεται να γειωθεί. Η τάση λειτουργίας ανέρχεται σε 230 V AC, 50 Hz (για χώρες εκτός ΕΕ 220V, 240V, ανάλογα με την εκάστοτε έκδοση). Χρησιμοποιείτε μόνο εγκεκριμένα καλώδια επέκτασης. Επιτρέπεται μόνο η χρήση καλωδίων επέκτασης τύπου H07 RN-F IEC (60245 IEC 66).

Σε περίπτωση που κατά την εργασία σας με το μηχάνημα χρησιμοποιείτε καλώδιο επέκτασης, τότε επιτρέπεται μόνο η χρήση καλωδίων με τις εξής διατομές αγωγών:

-1,0 mm²: μέγιστο μήκος 40 m -1,5 mm²: μέγιστο μήκος 60 m -2,5 mm²: μέγιστο μήκος 100 m

Για αύξηση της προστασίας συνιστάται η χρήση ενός αυτόματου διακόπτη διαρροής (FI/RCD) 30 mA. Ο διακόπτης αυτός θα πρέπει να ελέγχεται πριν από κάθε χρήση.

Υποδείγματα προϊόντα που δεν περιλαμβάνονται στην ΕΕ: Προσοχή: Για χάρη της προσωπικής σας ασφάλειας είναι αναγκαίο, το φις 23, με το οποίο είναι εξοπλισμένο το μηχάνημα, να συνδεθεί με το καλώδιο επέκτασης 25 όπως φαίνεται στην εικόνα.

Ο σύνδεσμος του καλωδίου επέκτασης πρέπει να αντέχει στο θαλασσινό νερό, να είναι από ελαστικό ή να φέρει ελαστική επιστροφή.

Το καλώδιο σήμανσης κίνησης πρέπει να χρησιμοποιείται με ένα οικιακό αυτόματο.

Το ηλεκτρικό καλώδιο πρέπει να ελέγχεται τακτικά, μήπως παρουσιάζει συμπτώματα βλάβης και να χρησιμοποιείται μόνο όταν βρίσκεται σε άριστη κατάσταση.

Η εισαγωγή ενός τυχόν χαλασμένου ηλεκτρικού καλωδίου επιτρέπεται μόνο από ένα εξουσιοδοτημένο συνεργείο της Bosch.

Συνδέστε το αλυσοπρίονο στο ηλεκτρικό δίκτυο μόνο όταν αυτό έχει συναρμολογηθεί πλήρως.

Φοράτε πάντοτε προστατευτικά γάντια όταν χειρίζεστε το αλυσοπρίονο.

Η συναρμολόγηση του οδηγού και της λυχνίας πριονιού

1. Αποθηκεύστε προσεκτικά όλα τα τμήματα.

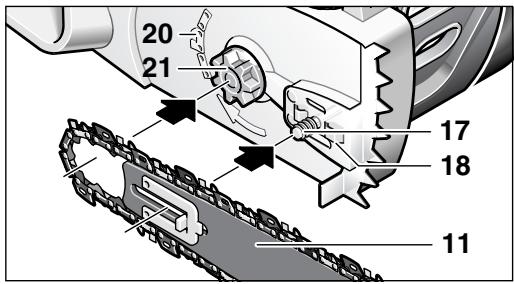

1. Τοποθετήστε τα δύο βέλη επάνω στο δακτύλιο οδήγησης αλυσίδας 13 και στο κάλυμμα 15.

1. Αποθέστε το αλυσοπρίονο επάνω σε επίπεδη επιφάνεια.

Επιτρέπεται μόνο η χρήση λυχνιών πριονιού με πάχος αλυσίδας κίνησης (πλάτος γκοργκό) 1,1 mm. 4. Εισαγάγετε την αλυσίδα του πριονιού 10 στην τριγωνική εγκοπή 11. Αστροφόροι οδηγοί τροφοδοσίας. Σύρετε την αλυσίδα και το φρένο βραχίονα 20. Βεβαιωθείτε ότι το ελατήριο τέντομας της αλυσίδας 16 έχει προς τα έξω.

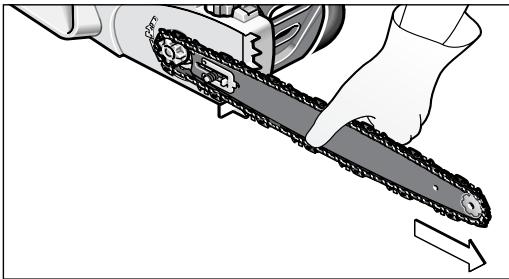

1. Νεράστε τους κρίκους της αλυσίδας γύρω από τον τροχό αλυσίδας 21 και τοποθετήστε τα 11 κατά τέτοιο τρόπο, ώστε οι οδηγοί οδήγησης του οδηγού 18, που βρίσκονται μπροστά από τη στερέωση 17, να πέσουν στη μακρόστενη τρύπα του οδηγού 11.

1. Ελέγξτε, αν έχουν τοποθετηθεί όλα τα εξαρτήματα καλά και κρατήστε το πριόνι με την αλυσίδα σ' αυτή τη θέση.

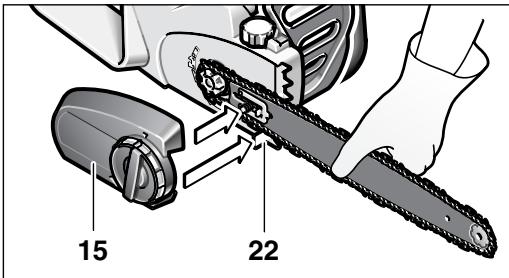

1. Τοποθετήστε με ακρίβεια το κάλυμμα και βεβαιωθείτε, ότι ο πείρος ανάρτησης αλυσίδας 22 έχει «καθίσει» στην προβλεπόμενη γι' αυτόν σχισμή οδήγησης του καλύμματος 15.

1. Σφίξτε ελαφρά το κάλυμμα 15 με τη λαβή σύσφιξης 14.

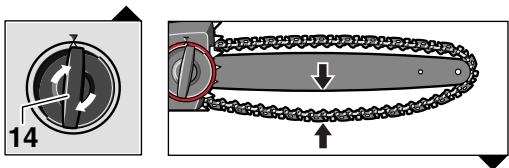

Η αλυσίδα του πριονιού είναι σωστά τεντωμένη όταν το τέντωμα της αλυσίδας διεξάγεται όπως περιγράφεται στο κεφάλαιο «Τέντωμα της αλυσίδας πριονιού» στις σελίδες 1-7.

Η σύσφιξη (τέντωμα) της αλυσίδας πριονιού: Το τέντωμα της αλυσίδας του πριονιού πρέπει να ελέγχεται τακτικά, προτού χρησιμοποιηθεί, και κατά τη διάρκεια της εργασίας, κάθε 10 λεπτά περίπου. Ιδιαίτερα σε νέα αλυσοπρίονα πρέπει στην αρχή να ελέγχεται συχνότερα. Η διάρκεια ζωής της αλυσίδας πριονιού εξαρτάται σημαντικά από την επαρκή λίπανση και το σωστό τέντωμα.

Μην τεντώνετε την αλυσίδα όταν αυτή είναι ζεστή, επειδή όταν κρυώσει θα συσταλεί και θα ακουμπά με πολύ ένταση επάνω στο οδηγό.

1. Αποθέστε το αλυσοπρίονο επάνω σε μια επίπεδη επιφάνεια. 2. Τυλίξτε τη λαβή σύσφιξης 14 1-3 στροφές με φορά αντίθετη εκείνης των δεικτών του ρολογιού για να χαλαρώσετε το οδηγό. 3. Έλεγξε, αν οι κρίκοι της αλυσίδας «κάθονται» σωστά στη σχισμή οδήγησης του οδηγού 11 και αν ακουμπούν στον τροχό αλυσίδας 21.

1. Τυλίξτε τον κόκκινο δακτύλιο-καστάνια σύσφιξης (τεντώματος) αλυσίδας 13 με φορά ίδια μ' εκείνη των δεικτών του ρολογιού μέχρι να επιτύχετε το σωστό τέντωμα της αλυσίδας. Η καστάνια εμποδίζει το χαλάρωμα της αλυσίδας. Αν ο δακτύλιος σύσφιξης αλυσίδας 13 περιστρέφεται με δυσκολία, τότε πρέπει να χαλαρώσετε πρώτα τη λαβή σύσφιξης 14, με περιστροφή αντίθετη εκείνης των δεικτών του ρολογιού. Όταν ρυθμίζεται ο δακτύλιος τεντώματος αλυσίδας 13 επιτρέπεται να συστρέφεται και η λαβή σύσφιξης 14.
2. Η αλυσίδα 10 είναι σωστά τεντωμένη όταν μπορεί να ανασηκωθεί στη μέση κατά 3-4 mm περίπου. Αυτό μπορείτε να το επιτύχετε τραβώντας την αλυσίδα με το ένα χέρι προς τα επάνω με αντίβαρο το ίδιο το βάρος του μηχανήματος.

1. Σε περίπτωση που η αλυσίδα πριονιού 10 τεντώθηκε περισσότερο απ' όσο πρέπει, χαλαρώστε την γυρίζοντας το δακτύλιο σύσφιξης αλυσίδας 13 με φορά αντίθετη εκείνης των δεικτών του ρολογιού.
2. Όταν η αλυσίδα πριονιού 10 είναι τεντωμένη, ασφαλίστε το οδηγό 11 γυρίζοντας προς τα δεξιά τη λαβή σύσφιξης 14. Μην χρησιμοποιείτε εργαλεία.

Α Β Λίπανση της αλυσίδας

Σημαντικό: Το αλυσοπρίονο δεν παραδίδεται γεμάτο με λάδι πρόσφυσης αλυσίδας. Το γέμισμα με λάδι πριν τη χρήση έχει σημαντική σημασία. Η χρήση του αλυσοπρίονου χωρίς λάδι πρόσφυσης αλυσίδας ή όταν το λάδι πέσει κάτω από την ένδειξη ελαχίστου, οδηγεί σε βλάβη του αλυσοπρίονου.

Η διάρκεια ζωής και η απόδοση κοπής του αλυσοπρίονου εξαρτώνται από την άριστη λίπανση. Γι' αυτό, κατά τη διάρκεια της λειτουργίας η αλυσίδα του πριονιού λιπαίνεται αυτόματα με λάδι πρόσφυσης αλυσίδας πριονιού του ακροφυσίου λαδιού 19.

Έλεγχος του δοχείου λαδιού:

Τοποθετήστε το αλυσοπρίονο 4 επάνω σε μια σταθερή επιφάνεια, έτσι ώστε το δοχείο λαδιού να είναι προς τα επάνω. Καθαρίστε μ' ένα πανί τον τομέα γύρω από το πώμα του δοχείου λαδιού 4 και στη συνέχεια ξεβιδώστε το πώμα. - Για το γέμισμα μην αφαιρείτε το ένθετο φίλτρο. Γεμίστε το δοχείο λαδιού με βιολογικά αποσυνθέσιμο λάδι πρόσφυσης για αλυσοπρίονα της Bosch. - Δώστε προσοχή, ώστε να μη διεισδύσουν βρωμιές στο δοχείο λαδιού. Βιδώστε και κλείστε το πώμα δοχείου λαδιού 4.

Σημαντικό: Για να εξασφαλιστεί η ανταλλαγή αέρα ανάμεσα στο δοχείο λαδιού και στο περιβάλλον, μεταξύ του πλέγματος και του πώματος του δοχείου λαδιού υπάρχουν τέσσερα μικρά κανάλια αντιστάθμισης, από τα οποία μπορεί, για τεχνικούς λόγους, να τρέξει λίγο λάδι. Παρακαλούμε, να ακουμπάτε το πριόνι πάντοτε οριζόντια (το πώμα του δοχείου λαδιού προς τα επάνω).

Χρησιμοποιείτε αποκλειστικά το προτεινόμενο, βιολογικά αποσυντιθέμενο λάδι προστασίας, για να αποφύγετε την πρόκληση βλάβης στο αλυσοπρίονο. Μη χρησιμοποιείτε ποτέ ανακυκλωμένο ή παλιό λάδι. Σε περίπτωση χρήσης μη εκριμένου λαδιού, η εγγύηση παύει να ισχύει.

Δωστρώα θέση: Η θέση της πηγής ρεύματος πρέπει να αντιστοιχεί πλήρως στην τιμή που αναγράφεται στην πινακίδα του κατασκευαστή πάνω στο μηχάνημα. Μηχανήματα που αναγράφουν τάση 230 V λειτουργούν επίσης και στα 220 V.

Θέση εκτός λειτουργίας

Κρατάτε το αλυσοπρίονο όπως περιγράφεται στο Κεφάλαιο Εργασία με το αλυσοπρίονο

Για να θέσετε το μηχάνημα εκτός λειτουργίας, πατήστε μέσα τον ασφαλιστικό διακόπτη ζεύξης 3, ακολουθώντας πατήστε το πλήκτρο και κρατήστε το διακόπτη ON/OFF 2. Τώρα αφήστε το ελεύθερο τον ασφαλιστικό διακόπτη ζεύξης 3.

Για να θέσετε το μηχάνημα εκτός λειτουργίας, αφήστε το διακόπτη ON/OFF 2 ελεύθερο.

Μετά την κοπή, μη φρενάρετε το αλυσοπρίονο με πάτημα του μπροστινού προφυλακτήρα χεριού (ενεργοποίηση του φρένου κλοτσήματος).

Το αλυσοπρίονο είναι εξοπλισμένο με δύο προστατευτικές διατάξεις:

Το φρένο κινητήρα φρενάρει την αλυσίδα όταν αφεθεί το διακόπτη ON/OFF 2.

Το φρένο της αλυσίδας αποτελείται από προστατευτικό μηχανισμό, ο οποίος ενεργοποιείται από το μπροστινό προφυλακτήρα χεριού 5, όταν το μηχάνημα κλοτσήσει. Η αλυσίδα σταματά εντός λίγου χρόνου.

Το αλυσοπρίονο είναι ένα τελευταίο προϊόν προστασίας 5 προς τα εμπρός (όπως φαίνεται), με κόκκινο σημάδι 28 να εμφανίζεται κάτω από το σημάδι 6 και ακολούθως στο αλυσοπρίονο να λειτουργεί. Η αλυσίδα δεν επιτρέπεται να ξεκινήσει. Για να αναπαραχθεί και το νέο κλείσιμο, τραβήξτε προς τα πίσω το προστατευτικό προς τα εμπρός μέρος 5 (όπως φαίνεται), ώστε το κόκκινο σημάδι 28 να εξαφανιστεί κάτω από το σημάδι 6. (βλέπε εικόνα D)

Εργασία με το αλυσοπρίονο

Πριν την κοπή

Πριν την εκκίνηση και τακτικά κατά τη διάρκεια της κοπής πρέπει να διεξάγονται οι παρακάτω έλεγχοι:

Βρίσκεται το αλυσοπρίονο σε ετοιμότητα ασφαλούς λειτουργίας; Είναι το ντεπόζιτο λαδιού γεμάτο; Ελέγξτε την ένδειξη λαδιού 26 πριν την εργασία και τακτικά κατά την εργασία. Συμπληρώστε λάδι, αν η στάθμη πέσει ως την κάτω άκρη του παραθύρου παρατήρησης. Το γέμισμα αρκεί για 15 εργασίες περίπου, ανάλογα με τον αριθμό των διακοπών και την ένταση της εργασίας. - Είναι η αλυσίδα σωστά τεντωμένη και λιπασμένη; Κατά τη διάρκεια της κοπής 10 δευτερόλεπτα. Ιδιαίτερα οι καινούργιες αλυσίδες πρέπει να αναμένονται αυξήσεις της χαλαρότητας. Η κατάσταση της αλυσίδας πριονιού επηρεάζει σημαντικά την απόδοση της κοπής. Μόνο κοφτερές αλυσίδες προστατεύουν υπερφόρτιση. - Είναι το φρένο της αλυσίδας λυμένο και η λειτουργία του εξασφαλισμένη; - Να φοράτε τον απαιτούμενο προστατευτικό εξοπλισμό; Να χρησιμοποιείτε προστατευτικά γυαλιά και ωτασπίδες. Σας συμβουλεύουμε να φοράτε επίσης και προστατευτικό εξοπλισμό για το κεφάλι, τα χέρια, τα πόδια και τα πέλματα. Η κατάλληλη προστατευτική ενδυμασία μειώνει τον κίνδυνο τραυματισμού από αναπάντεχα εκσφενδονιζόμενα υλικά κοπής καθώς και από τυχόν αθέλητη επαφή με την αλυσίδα του πριονιού.

Κλοτσήματα

Με κλότσημα πριονιού προκαλείται η αναπάντεχη, προς τα πίσω και προς τα εμπρός, του σε λειτουργία ευρισκόμενου αλυσοπρίονου, που μπορεί να εμφανιστεί όταν η άκρη του αλυσοπρίονου εφάπτεται ή όταν η αλυσίδα μπλοκάρει.

Όταν αλυσοπρίονο κλοτσήσει ή το μηχάνημα αυτό προκαλεί αναπάντεχη και μπορεί να οδηγήσει σε σοβαρό τραυματισμό του χειριστή ή προσώπων που βρίσκονται κοντά στην περιοχή.

Κοπές από τα πλάγια, λοξές και ευθείες κοπές πρέπει να διεξάγονται με ιδιαίτερη προσοχή, γιατί σε αυτές τις περιπτώσεις δεν μπορεί να τοποθετηθεί γαντζός οδηγός 12.

Αποφυγή κλοτσήματος του πριονιού:

• Αρχίζετε την κοπή κρατώντας το αλυσοπρίονο όσο το δυνατόν πιο οριζόντια. Μην εργάζεστε με τεντωμένη, «εξελικτική» ή φθαρμένη αλυσίδα πριονιού.

Τροχίστε την αλυσίδα πριονιού σύμφωνα με τις αντίστοιχες οδηγίες. - Μην κόβετε με την άκρη από τους οδηγούς σας. Μην κόβετε ποτέ με την άκρη του οδηγού. - Πιάστε το αλυσοπρίονο γερά και με τα δύο χέρια. Χρησιμοποιείτε αυτόματη λίπανση Bosch που προωθεί το λάδι. Χρησιμοποιείτε το γαντζό οδηγό 12 ως μοχλό - Δίνετε προσοχή στο σωστό τέντωμα της αλυσίδας.

Γενικές οδηγίες

Να κρατάτε το αλυσοπρίονο πάντοτε και με τα δύο σας χέρια, με το αριστερό χέρι στην πρόσθια λαβή και το δεξί χέρι στην πίσω λαβή. Να σφίγγετε τις λαβές με τα δάχτυλα και τους αντίχειρες. Μην κόβετε ποτέ με το ένα χέρι. Να οδηγείτε το ηλεκτρικό καλώδιο πάντοτε προς τα πίσω και εκτός της περιοχής της λεπίδας και του προς κοπή υλικού, έτσι δεν μπορεί να μαχαιρώσει καλώδια ή σχοινιά.

Χειρίζεστε το αλυσοπρίονο έχοντας εξασφαλίσει στο σώμα σας σταθερή θέση. Κρατάτε το αλυσοπρίονο λίγο δεξιά από το σώμα σας.

Η αλυσίδα πρέπει, πριν την έναρξη του έργου, να έχει αναπτύξει τη μέγιστη ταχύτητά της. Χρησιμοποιείτε ταυτόχρονα το γκάζι οδήγησης 12 για τη στερέωση του αλυσοπρίονου επάνω στο έργο. Κατά τη διάρκεια της κοπής χρησιμοποιείτε το γκάζι οδήγησης στο έπακρο.

Κατά την κοπή χονδρών κλαδιών η κορυφή τοποθετείται το γκάζι οδήγησης σε ένα χαμηλότερο σημείο. Γι' αυτό τραβήξτε το αλυσοπρίονο προς τα πίσω για να ξεκαθαρίσετε το γκάζι οδήγησης και να το τοποθετήσετε εκ νέου πιο χαμηλά, χωρίς να βγει το πριόνι από τη θέση.

Κατά τη διάρκεια της κοπής μην ασκείτε μεγάλη δύναμη επάνω στην αλυσίδα του πριονιού, αλλά αφήστε την ίδια να εργάζεται, ασκείται ελαφρά ανατροφοδότηση (πίεση μοχλού) στο γκάζι οδήγησης 12.

Μη χειρίζεστε ποτέ το αλυσοπρίονο με τεντωμένους τους βραχίονές σας. Μην προσπαθείτε ποτέ να κόψετε σε θέσεις δύσκολες ή όταν είστε ανασφαλείς/ανασφαλής επάνω σε σκάλα. Μην κόβετε ποτέ πιο ψηλά από τους ώμους σας.

Τα καλύτερα αποτελέσματα κοπής επιτυγχάνονται, όταν η ταχύτητα της αλυσίδας είναι μεγαλύτερη από την ταχύτητα του μηχανήματος.

Προσοχή στο τέλος της κοπής. Αμέσως μετά την πτώση του κορμού μεταβάλλεται απότομα το βάρος του μηχανήματος. Κίνδυνος για σώμα και ζωή.

Βγάλτε το αλυσοπρίονο από τη θέση όταν αυτό βρίσκεται σε λειτουργία.

Κοπή κορμών

Προσέξτε τις ειδικές οδηγίες ασφαλείας:

Η θέση του κορμού όπως φαίνεται στην εικόνα και στηρίξτε τον κατά τέτοιο τρόπο, ώστε η πτώση να μην κλείνει ή η αλυσίδα να μην σφηνώνει.

Κοντά ξύλα πρέπει πριν την κοπή να προσαρμόζονται και να σφίγγονται.

Να κόβετε μόνο ξύλινα αντικείμενα. Να αποφεύγετε την επαφή με πέτρες και καρφιά επειδή τα αντικείμενα αυτά μπορεί να εκσφενδονιστούν προς τα επάνω, να προκαλέσουν ζημιά στην αλυσίδα κοπής ή σοβαρούς τραυματισμούς στο χρήστη ή σε άλλα, τυχόν παρευρισκόμενα άτομα.

Μην αγγίζετε με πριόνι το έδαφος ή ράχτες όταν αυτό βρίσκεται σε λειτουργία.

Το πρώτο είναι κατάλληλο για την κοπή κλαδιών.

Επιμήκεις τομές πρέπει να διεξάγονται με διαφορετική προσέγγιση, επειδή σε αυτήν την περίπτωση δεν μπορεί να χρησιμοποιηθεί ο γάντζος μόχλευσης 12. Μετακινήστε το πριόνι υπό αμβλεία γωνία για να συμφύρετε το κλάδεμα του πρεονιού.

Όταν διεξάγονται εργασίες κοπής με λάμες, πρέπει να οικειοποιείται πάντοτε πιο χαμηλά από τη λαβή των υπό κατεργασία κορμών ή των υπό κοπή υλικών που βρίσκονται στο έδαφος.

Λαμβάνετε υπόψη ότι υπάρχει κίνδυνος να σκουντάψετε σε κορμούς δέντρων, κλαδιά, ρίζες κτλ.

Κοπή ξύλων που βρίσκονται υπό τάση

Όταν κόβετε ξύλα, κλαδιά ή δέντρα που βρίσκονται υπό τάση αυξάνει ο κίνδυνος τραυματισμών. Εδώ απαιτείται ιδιαίτερη προσοχή. Τέτοιες εργασίες πρέπει να εκτελούνται μόνο από ειδικά καταρτισμένο προσωπικό.

Αν το ξύλο ακουμπάει στα δύο του άκρα, διεξάγετε πρώτα από το επάνω μέρος (Υ) μια τομή ή το ένα τρίτο του κορμού και στη συνέχεια κόψτε, στην ίδια θέση, από το κάτω μέρος (Ζ) το υπόλοιπο του κορμού για να αποφύγετε έτσι το σφήνωμα του κάτω ορόφου.

Κίνδυνος του πρεονιού. Αποφύγετε την εμπλοκή του πρεονιού με το έδαφος. Αν το ξύλο ακουμπάει μόνο στη μία πλευρά του, κόψτε στην αρχή από κάτω (Υ) προς τα επάνω το ένα τρίτο και στη συνέχεια, στην ίδια θέση (Ζ), το υπόλοιπο του κορμού για να αποφύγετε έτσι το σφήνωμα του κορμού και το σφήνωμα του πρεονιού.

Κοπή δέντρων

Φοράτε πάντοτε ένα κράνος για να προστατευθείτε από τα κλαδιά που πέφτουν.

Με το αλυσοπρίονο επιτρέπεται να κόβονται μόνο δέντρα, των οποίων ο κορμός έχει διάμετρο μεγαλύτερη από το μήκος του οδηγού.

Αδειάστε τον τόπο εργασίας. Βεβαιωθείτε ότι δεν βρίσκονται άλλα άτομα ή ζώα στο χώρο που πρόκειται να πέσει δέντρο.

Μην προσπαθείτε ποτέ να επανεκκινήσετε ένα σφηνωμένο πριόνι όταν ο κινητήρας εργάζεται. Για να ελευθερώσετε τη λάμα του πρεονιού χρησιμοποιήστε ξύλινες σφήνες.

Σε περίπτωση που δύο ή περισσότερα άτομα κόβουν και τεμαχίζουν δέντρα ταυτόχρονα, η απόσταση μεταξύ των ατόμων που τεμαχίζουν και κόβουν θα πρέπει να είναι τουλάχιστον τόσο μεγάλη όσο το πλήρες ύψος του υπό κοπή δέντρου. Όταν κόβετε δέντρα πρέπει να προσέχετε μην βάζετε άλλα άτομα σε κίνδυνο, μήπως πέφτουν τα κομμένα δέντρα επάνω σε ηλεκτρικές ή άλλες τροφοδοτικές γραμμές καθώς και μήπως προκαλούνται άλλες υλικές ζημιές. Σε περίπτωση που ένα δέντρο έρθει σε επαφή με μια ηλεκτρική γραμμή, τότε πρέπει να ειδοποιήσετε αμέσως το αντίστοιχο εργοστάσιο παροχής ενέργειας.

Όταν εκτελούνται εργασίες κοπής σε κατηφόρα ή ανηφόρα, θα πρέπει να βρίσκεται ο χειριστής υψηλότερα από το υπό κοπή δέντρο γιατί σε αυτές τις περιπτώσεις το δέντρο κυλάει ή γλιστράει προς τον κατήφορο.

2. Πριν το κόψιμο, πρέπει να εξεταστεί η προκαθορισμένη κατεύθυνση και, αν χρειαστεί, να προετοιμαστεί ένα διάφορο διάδρομος. Ο διάδρομος διάσωσης πρέπει να οδηγεί, ξεκινώντας από την αναμενόμενη πτώση του δέντρου, προς τον χειριστή. 3. Το κορμό του δέντρου πρέπει να ελεγχθεί για υπολείμματα φλοιού, την παρουσία ξένων κλάδων καθώς και για την κατάσταση του αέρα, για να μπορέσετε να προσδιορίσετε την κατεύθυνση πτώσης. Απαιτείται από το δέντρο τυχόν βρωμιάς, προσέχοντας για φλούδες, κλαδιά και σκουπίδια.

Διεύθυνση οδηγού εγκοπής: Διεύθυνε την οδηγό εγκοπή κάθετα ως προς την κατεύθυνση πτώσης (X-W) με βάθος 1/3 της διατομής του κορμού. Διεύθυνε πρώτα την κάτω, οριζόντια. Ετοιμάστε το σχήμα της αλυσίδας ή της πριονόλαμας όταν διευθύνετε τη δεύτερη τομή της εγκοπής.

Διεύθυνση τομής πτώσης: Διεύθυνε την τομή πτώσης (Y) τουλάχιστον 50 mm πάνω από την οριζόντια τομή της οδηγού εγκοπής και παράλληλα προς αυτήν. Το βάθος της τομής πτώσης πρέπει να είναι ίσο, ώστε να μείνει μια λωρίδα ασφαλείας (λωρίδα πτώσης) που κατά την τομή θα δράσει ως ένα είδος άξονα. Η άκρη λωρίδας ελέγχει την περιστροφή του δέντρου και την πτώση του προς την κατεύθυνση. Μην κόψετε τη λωρίδα.

Όταν η τομή πτώσης πλησιάζει προς τη λωρίδα, πρέπει να αρχίσει η πτώση του δέντρου. Όταν συνειδητοποιήσετε ότι το δέντρο μπορεί να πέσει προς την επιθυμητή κατεύθυνση ή ότι γέρνει κάπως προς την αλυσίδα κοπής, τότε διακόψτε την κοπή από το τέλος της τομής πτώσης και χρησιμοποιήστε σφήνες από ξύλο, πλαστικό ή αλουμίνιο για να ανοίξετε την τομή και για να γείρετε το δέντρο προς την επιθυμητή γραμμή πτώσης.

Όταν το δέντρο αρχίσει να πέφτει, βγάλτε την αλυσίδα κοπής από την τομή, τότε την εκτός λειτουργίας, αφήστε την και εγκαταλείψτε την επικίνδυνη περιοχή προς τον προκαθορισμένο διάδρομο διάσωσης. Να αποφεύγετε τα κλαδιά που πέφτουν και προσέξτε να υποχωρήσετε

Το δεξί χέρι (Z) στην οριζόντια τομή.

Όταν το δέντρο πέφτει, προστατευμένο από τυχόν χοντρά κλαδιά που πέφτουν από αυτό.

Ξαλάφρωμα

Ξαλάφρωμα ονομάζεται το κόψιμο των κλαδιών από το κομμένο δέντρο. Τα μεγάλα κλαδιά που κατευθύνονται προς τα κάτω, επάνω στα οποία στηρίζεται το δέντρο, πρέπει να κόβονται τελευταία. Μικρά κλαδιά πρέπει να κόβονται "μα κι έξω", όπως φαίνεται στην εικόνα. Κλαδιά που βρίσκονται υπό το έδαφος πρέπει να κόβονται από τα κάτω προς τα επάνω. Έτσι αποφεύγεται το σφήνωμα του πριονιού.

Τμηματικός τεμαχισμός του κορμού

Τμηματικός τεμαχισμός ονομάζεται ο τεμαχισμός του κορμού σε κομμάτια ορισμένου μήκους. Να φροντίσετε για την ασφαλή στάση του σώματος και να διαμοιράσετε το βάρος ομοιόμορφα. Καθώς είναι δυνατό, υποστηρίξτε τον κορμό με κλαδιά ή σφήνες. Να τηρείτε τις οδηγίες ασφαλούς κοπής.

Εάν το κορμός του δέντρου ακουμπάει, όπως απεικονίζεται, ομοιόμορφα, τότε η κοπή δέχεται από το πάνω μέρος.

Ο τροχός του κοπτικού ακούγεται, όπως απεικονίζεται, όταν ένα άκρο, τότε κόψτε το 1/3 της διαμέτρου του κόρου από το κάτω μέρος και ακολουθήστε συνεχώς την κοπή από το πάνω μέρος, στο ίδιο μήκος με την κάτω τομή. Όταν ο κόρος του δεύτερου που ακούγεται, όπως απεικονίζεται, και όταν τα δύο άκρα, τότε κόψτε το 1/3 της διαμέτρου του κόρου από το πάνω μέρος και ακολουθήστε συνεχώς την κοπή υπολοίπων 2/3 από το κάτω μέρος, στο ίδιο μήκος με την επάνω τομή. Όταν εκτελείτε εργασίες κοπής κατακόρυφες χρησιμοποιώντας, θα πρέπει να βρίσκεται χαμηλότερα από τον υπό κοπή κόρο. Για να διατηρήσετε τον πλήρη έλεγχο κατά τη διάρκεια της "κοπής δια δύο" ελαττώστε την ταχύτητα λίγο πριν το τέλος της κοπής χωρίς, όμως, να χαλαρώσετε το όριο των λαβών του αλυσοπρίονου. Προσέξτε, η αλυσίδα του πριονιού μην αγγίξει το έδαφος. Μετά τον τερματισμό της κοπής περιμένετε να ακινητοποιηθεί η αλυσίδα πριν αποσπάσετε το αλυσοπρίονο. Να ελέγχετε τον κινητήρα του αλυσοπρίονου εκτός λειτουργίας πριν πάτε από το ένα δέντρο στο άλλο.

Στα μοντέλα SDS το έκκεντρο τεντώματος αλυσίδας 16 πρέπει να συναρμολογηθεί στο έπαθι διαφορετικά.

Ελέγξτε τον τροχό αλυσίδας 21.2 για φθορές που λόγω της υψηλής κατανάλωσης έχει πάρει ή αντικαταστήστε τον με ανταλλακτικό από το σέρβις.

Τροχίσκα της αλυσίδας πριονιού

Η αλυσίδα του πριονιού πρέπει να επανατοποθετηθεί μόνο από εξουσιοδοτημένο κατάστημα σέρβις (Service) για περαιτέρω πληροφορίες της Bosch. Με διάταξη τροχιάματος αλυσίδων πριονιών της Bosch ή το Dremel Multi και το έρμα τροχιάματος 1453, μπορείτε να επανατοποθετήσετε οι ίδιοι την αλυσίδα. Τηρήστε τις οδηγίες τροχιάματος.

Έλεγχος της αυτόματης διάταξης λαδώματος

Η λειτουργία της αυτόματης διάταξης λαδώματος της αλυσίδας μπορεί να ελεγχθεί ως εξής: Θέστε το αλυσοπρίονο σε λειτουργία και κατευθύνετέ το με την αιχμή του επάνω σ' ένα χαρτί επάνω στο έδαφος. Προσοχή, μην αγγίξετε το έδαφος με την αλυσίδα, αλλά κρατήστε απόσταση 20 cm. Αν, τώρα, εμφανιστεί ένα αυξανόμενο ίχνος λαδιού, η διάταξη αυτόματου λαδώματος λειτουργεί σωστά. Σε περίπτωση, όμως, που δεν εμφανίζεται κάποιο ίχνος λαδιού, παρ' όλο που το δοχείο λαδιού είναι γεμάτο, διαβάστε το κεφάλαιο «Αναζήτηση σφαλμάτων» ή συμβουλευθείτε την υπηρεσία Service της Bosch.

Ειδικά εξαρτήματα

Αλυσίδα και σπάθα

AKE 30-18 S. F 016 800 259

Σετ τροχιάματος και καθαρισμού αλυσίδας. F 016 800 262

Αδιάβροχο λάδι αλυσίδας, 1 λίτρο .2607 000 181

Λάδι για αλυσίδα, 5 λίτρα . F016800111

Άλλα εξαρτήματα

Γωνία 2607000134

SNR 19 Ωτασπίδες

(Μείωση ηχοστάθμης 19 dB (A))....2607 990 042

SNR 24 Ωτασπίδες

(Μείωση ηχοστάθμης 24 dB (A))....2607 990 043

Καθαρισμός/Αποθήκευση

Καθαρίστε το διαμορφωμένο πλαστικό περίβλημα του αλυσοπρίονου με τη βοήθεια μιας μαλακής βούρτσας κι ενός καθαρού πανιού. Δεν επιτρέπεται η χρήση νερού, διαλυτών και στιλβωτικών μέσων. Απομακρύνετε ρινίσματα και σκόνη, ιδιαίτερα από τα ανοίγματα αερισμού του κινητήρα.

Μετά από εργασία διάρκειας 1 έως 3 ωρών, αποσυναρμολογήστε το κάλυμμα 15 και καθαρίστε το σπαθί και την αλυσίδα με τη βοήθεια μιας βούρτσας.

Καθαρίστε με μια βούρτσα τον τομέα κάτω από το κάλυμμα 15, τον τροχό αλυσίδας 21 και τη στερέωση του σπαθιού απ' όλα τα προσκολλημένα αντικείμενα. Καθαρίστε το ακροφύσιο λαδιού 19 μ' ένα καθαρό πανί.

Για να διευκολύνετε τον καθαρισμό/συντήρηση, αφαιρέστε το καπάκι 29 και το κάλυμμα 15, γυρίστε τη λαβή συντήρησης 14 και το δακτύλιο συντήρησης 13 προς τα αριστερά, ώστε έτσι να χαλαρώσουν τα έμβολα στα εσωτερικά πλαϊνά διατάξεις και να πέσουν προς τα έξω. Χτυπήστε ελαφρά το κάλυμμα 15 και, σε περίπτωση έντονης προσκόλλησης, καθαρίστε το με μια μαλακή βούρτσα ή με πεπιεσμένο αέρα, χωρίς να χρησιμοποιήσετε με κανένα τρόπο κάποιο εργαλείο.

Σε περίπτωση που το αλυσοπρίονο πρέπει να αποθηκευτεί για ένα σχετικά μεγάλο χρονικό διάστημα, καθαρίστε την αλυσίδα πριονιού και το σπαθί.

Αποθηκεύστε το αλυσοπρίονο σ' ένα ασφαλές και στεγνό, προστατευμένο από τα παιδιά μέρος.

Για να εμποδίσετε μια ενδεχόμενη διαρροή βεβαιωθείτε, ότι το πλανάκι αποθηκεύεται σε οριζόντια θέση (η βίδα πρώτης λειτουργίας 4 δείχνει προς τα επάνω).

Πριν το φυλάξετε στην οικεία συσκευασία που το αγοράσατε, πρέπει να αδειάσετε πρώτα το δοχείο λαδιού.

Αναζήτηση σφαλμάτων

Στον παρακάτω πίνακα αναφέρονται τα ενδεχόμενα σφάλματα καθώς και πώς μπορείτε να τα εξουδετερώσετε, αν κάποια φορά το μηχάνημα δεν θα εργάζεται άψογα. Απευθυνθείτε στο Συνεργείο εξυπηρέτησης πελατών (Service) αν μ' αυτόν τον τρόπο δεν θα μπορέσετε να εντοπίσετε και να εξουδετερώσετε το πρόβλημα.

Προσοχή: Πριν αρχίσετε την αναζήτηση του σφάλματος, διακόψτε τη λειτουργία και τραβήξτε το φις από την πρίζα.

Σμπτώμata	Πθανή αιτία	Θεραπεία
To aluοσπρiovo δελειτουρεί	Ενεργοπούηθηκε to φρενοaluσίδaçEλλειψη παροχή ρεύματοςXalaσμένη πριζαXalaσμένη ηλεκτρικό kalωδιoxalaσμένη ασφάλεία	Tραβηξετον προφυλακτήραχεριοι 5 στη θεόη 1, ωοτενα kaluφθείο κόκκινο σημείοEλεγξετην παροχή ρεύματοςΔοκμάσετμία àλληπη μηή ρεύματοςΚα ενδεχομένως αλλάξετηνEλεγξετο καλώδιο καενδεχομένως αλλάξετοΤΑλλάξετην ασφάλεία
To aluοσπρiovo εργάζεται με διακοπές	Xalaσμένη ηλεκτρικό kalωδιoEξωτρική χαλαρή επαρήEωτρική χαλαρή επαρήXalaσμένος διακόπης ON/OFF	Eλεγξετον καλώδιο καIενδεχομένως αλλάξετο Σμβουλευτείετο ειδικόσυεργείο της BoschΣμβουλευτείετο ειδικόσυεργείο της BoschΣμβουλευτείετο ειδικόσυεργείο της Bosch
Στεγνή αλυσίδaπριού	AδειοντεπόζιολαδιοùBouλωμένος εξαερισμός στο πώμatou ντεπόζιοιλαδιοùBouλωμένο σωληνάκι εκροήςλαδιού	BáλελόδιKaθαρίσετο πώμa tou ντεπόζιοιλαδιούKaθαρίσετο σωληνάκι εκροήςλαδιού
Δραστικό φρένο/φρένο εκκίνησης	Πρόβλημα στο μηχανιμό ζεύξηςστον μπροστίνο προφυλακτήραχεριού	Σμβουλευτείετο ειδικόσυεργείο της Bosch
Kautη aluσίδa/paya oδήησης	AδειοντεπόζιολαδιοùBouλωμένος εξαερισμός στο πώμatou ντεπόζιοιλαδιοùBouλωμένο σωληνάκι εκροήςλαδιούYπερβολικό τέντωμα της αλυσίδaçMη κοφτερή αλυσίδa	BáλελόδιKaθαρίσετο πώμa tou ντεπόζιοιλαδιούKaθαρίσετο σωληνάκι εκροήςλαδιούPuθμίσετο τέντωμα της αλυσίδaçEnavatροχίσετην αντιkataστήσετην αλυσίδa
H aluσίδa πριονιου«OKovτάρτε», kραδάζει ἡδεν κόβει σωστά	Xalapη aluσίδaMη κοφτερή αλυσίδaΦθαρμένη αλυσίδaTa δόντια της αλυσίδaç δείχουνπρος την εαφαλμένη κατεύθυνη	Puθμίσετο τέντωμα της αλυσίδaçEnavatροχίσετην αντιkataστήσετην αλυσίδaAvτιkataστήσετην αλυσίδaΣυναρμολογήσετε κεν εύου τηναλυσίda προνιουμε τη ta δόντιaπρος τη σωστή κατεύθυνη

Απόσυρση

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Υπηρεσία εξυπηρέτησης πελατών (Service)

Αναλυτικά σχέδια και πληροφορίες για ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Robert Bosch A.E.

Κηφισού 162

12131 Περιστέρι-Αθήνα

[phone] ΚΕΝΤΡΟ

[phone] ΚΕΝΤΡΟ

Fax. [phone]

Fax [phone]

www.bosch.gr

ABZ Service A.E.

[phone] SERVICE

Φαξ [phone]

Απών ουβατικόντας

Εκπληρώνει τις απαιτήσεις των οδηγιών 2000/14/ΕΚ (παράρτημα 1) και DIN 50 144.

Η συσκευή είναι σύμφωνη με την κατηγορία εκπομπής θορύβου της οδηγίας: Ταξινομικής ισχύος 92 dB (A). Ταξινομικής ισχύος 103 dB (A).

Φοράτε ωτασπίδες!

Η εκτιμώμενη χαρακτηριστική επιτάχυνση ανέρχεται σε 11 m/s².

Δηλώνουμε υπεύθυνα ότι το προϊόν αυτό εκπληρώνει τους κανονισμούς ή κατασκευαστικούς όρους: EN 50 144, σύμφωνα με τις διατάξεις των οδηγιών 89/336/ΕΟΚ, 98/37/ΕΚ, 2000/14/ΕΚ.

Δωμή κατασκευαστικού δείγματος αρ. 2088141.01 CE ΕΚ από την καταχωρημένη υπηρεσία δοκιμών αρ. 0344.

2000/14/ΕΚ: Η εγγυημένη στάθμη ακουστικής ισχύος είναι μικρότερη από 104 dB (A). Διαδικασία αποτίμησης της συμβατότητας σύμφωνα με το παράρτημα V.

Leinfelden, 01.09.2005.

Dr. Egbert Schneider
